ترانسمیتر فشار غوطه ور
-
ترانسمیتر سطح مستغرق Ziasiot سری PT220FE ضد انفجار و خوردگی
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱ – ۰ متر مربع آب تا از ۲۰۰ – ۰ متر مربع آب / از ۱۰۰ – ۰ میلی‌بار تا ۲۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵، ±۰.۱
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت
- اتصال مکانیکی: غوطه‌ور، فلنج، رزوه شده
- جنس اتصال مکانیکی: پُلی تترافلوئورو اتیلن، فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
- اتصال الکتریکی: کابل خروجی، Field housing with cable gland
-
ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱ – ۰ متر مربع آب تا از ۲۰۰ – ۰ متر مربع آب / از ۱۰۰ – ۰ میلی‌بار تا ۲۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵، ±۰.۱
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت
- اتصال مکانیکی: غوطه‌ور، فلنج، رزوه شده
- جنس اتصال مکانیکی: پُلی تترافلوئورو اتیلن
- اتصال الکتریکی: کابل خروجی، Field housing with cable gland
-
لول ترانسمیتر غوطه‌ور Ziasiot سری PT220 برای سطح مخازن و چاه
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱ – ۰ متر مربع آب تا از ۲۰۰ – ۰ متر مربع آب / از ۱۰۰ – ۰ میلی‌بار تا ۲۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵، ±۰.۱
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت
- اتصال مکانیکی: غوطه‌ور، فلنج، رزوه شده
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
- اتصال الکتریکی: کابل خروجی
-
سنسور سطح مایع Endress+Hauser سری FMX 21
برند: Endress+Hauser
ویژگی‌ها:
- فشار مرجع: مطلق
- دامنه اندازه‌گیری فشار: گیج: از ۱.۵ – ۰ تا ۳۰۰ – ۰ psi / از ۱۰۰ – ۰ میلی بار تا ۲۰ – ۰ بار، مطلق: از ۳۰ – ۰ تا ۳۰۰ – ۰ psi / از ۲ – ۰ بار تا ۲۰ – ۰ بار
- دقت (FS%): ±۰.۱ ،±۰.۲
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۲۰ – ۴ میلی‌آمپر ®HART
- اتصال مکانیکی: گیره تعلیق، پیچ نصب کابل با رزوه ½G1 یا ½NPT1
- جنس اتصال مکانیکی: سرامیک، اکسید آلومینیوم
- اتصال الکتریکی: Cable outlet
-
سنسور هیدرواستاتیک Endress+Hauser سری FMX 11
برند: Endress+Hauser
ویژگی‌ها:
- فشار مرجع: مطلق
- دامنه اندازه‌گیری فشار: مطلق: از ۲ – ۰ متر آب تا ۲۰ – ۰ متر آب / از ۰.۲ – ۰.۷- بار تا ۲ – ۱- بار
- دقت (FS%): ±۰.۵ ،±۰.۳۵
- خروجی: ۲۰ – ۴ میلی‌آمپر
- اتصال مکانیکی: دریچه محافظ
- جنس اتصال مکانیکی: فولاد ضد زنگ ۱.۴۴۳۵ (316L)، فولاد ضد زنگ ۱.۴۴۰۴ (316L)
- اتصال الکتریکی: Cable outlet
-

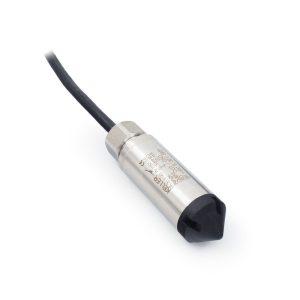

پراب سطح KELLER سری 26Y
برند: KELLER
ویژگی‌ها:
- فشار مرجع: مطلق، نسبی (گیج)
- دامنه اندازه‌گیری فشار: مطلق: از ۱.۸ – ۰.۸ تا ۱۱ – ۰.۸ بار / ونتد گیج: از ۱۰۰ – ۰ میلی‌بار تا ۱۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی آمپر، ۱۰ – ۰ ولت دی سی، ۵ – ۰ ولت دی سی، ۴.۵ – ۰.۵ ولت دی سی Non-ratiometric
- اتصال مکانیکی: دریچه محافظ
- جنس اتصال مکانیکی: فولاد ضد زنگ ۱.۴۴۰۴ (316L)، فولاد ضد زنگ ۱.۴۴۳۵ (316L)
- اتصال الکتریکی: Cable outlet
-

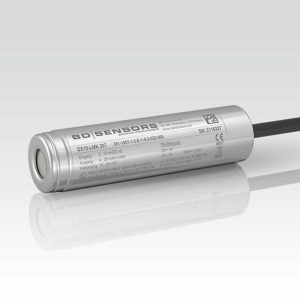

سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307
برند: BD SENSORS
ویژگی‌ها:
- فشار مرجع: نسبی (گیج)
- دامنه اندازه‌گیری فشار: از ۴۰۰ – ۰ میلی‌بار تا ۲۵ – ۰ بار / از ۴ – ۰ تا ۲۵۰ – ۰ متر آب
- دقت (FS%): ±۰.۵
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت دی سی
- اتصال مکانیکی: دریچه محافظ
- جنس اتصال مکانیکی: سرامیک، اکسید آلومینیوم (۹۶٪)
- اتصال الکتریکی: Cable outlet
-
سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307
برند: BD SENSORS
ویژگی‌ها:
- فشار مرجع: نسبی (گیج)
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۲۵ – ۰ بار / از ۱ – ۰ تا ۲۵۰ – ۰ متر آب
- دقت (FS%): ±۰.۱، ±۰.۵، ±۰.۳۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت دی سی
- اتصال مکانیکی: دریچه محافظ، فلنج
- جنس اتصال مکانیکی: فولاد ضد زنگ ۱.۴۴۳۵ (316L)
- اتصال الکتریکی: Cable outlet
-

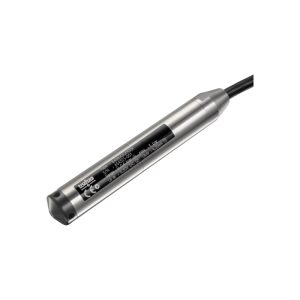

سطح سنج هیدرواستاتیک Trafag سری ECL 8438
برند: TRAFAG
ویژگی‌ها:
- فشار مرجع: نسبی (گیج)
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۱۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۳
- خروجی: ۲۰ – ۴ میلی آمپر
- اتصال مکانیکی: M22x1, M10x1
- جنس اتصال مکانیکی: سرامیک، اکسید آلومینیوم (۹۶٪)
- اتصال الکتریکی: Cable outlet
-

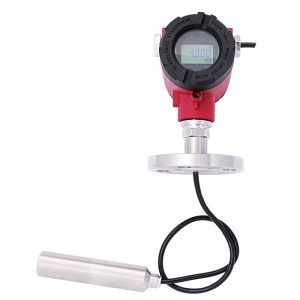

ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221
ویژگی‌ها:
- فشار مرجع: نسبی (گیج)
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار / از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب
- دقت (FS%): ±۰.۵
- خروجی: ۲۰-۴ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت
- اتصال مکانیکی: Throw-in
- جنس اتصال مکانیکی: فولاد ضد زنگ
- اتصال الکتریکی: کابل خروجی
-

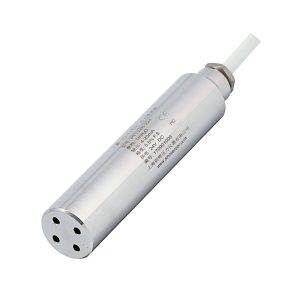

ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224
ویژگی‌ها:
- فشار مرجع: نسبی (گیج)
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار / از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب
- دقت (FS%): ±۰.۲۵، ±۰.۵، ±۱
- خروجی: ۲۰-۴ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- اتصال مکانیکی: Throw-in، Screw thread
- جنس اتصال مکانیکی: تترا فلوئورو اتیلن، فولاد ضد زنگ (316L)، Hastelloy
- اتصال الکتریکی: کابل خروجی ونتد | Vented cable (IP68)
-

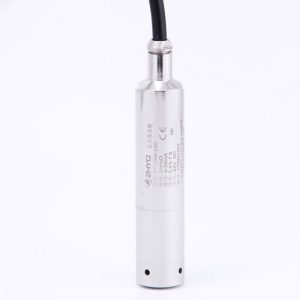

ترانسمیتر فشار غوطه ور ZHYQ سری PT124B-220
ویژگی‌ها:
فشار مرجع: مطلق، نسبی (گیج)
دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار / از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب
دقت (FS%): ±۰.۵
خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
اتصال مکانیکی: Throw-in
جنس اتصال مکانیکی: فولاد ضد زنگ
اتصال الکتریکی: کابل خروجی ونتد | Vented cable (IP68)
ترانسمیتر فشار غوطه ور چیست؟
اندازه‌گیری سطح هیدرواستاتیک یک روش پرکاربرد برای تعیین سطح مایع در کاربردهای مختلف، از فرآیندهای صنعتی گرفته تا پایش‌های محیطی است. این تکنیک بر این اصل متکی است که فشار اعمال شده توسط ستون یک مایع با ارتفاع آن نسبت مستقیم دارد. با اندازه‌گیری این فشار می‌توان سطح مایع را به دقت تعیین کرد.
هنگامی که نوبت به اندازه‌گیری سطح هیدرواستاتیک در کاربردهای غوطه وری می‌رسد، ترانسمیتر فشار غوطه ور (سطح سنج هیدرواستاتیک) نقش مهمی ایفا می‌کند. این دسته از سنسور های فشار برای کاربردهایی مانند مخازن مایعات به‌ویژه آب، سیستم های تصفیه فاضلاب و مخازن ذخیره‌سازی سوخت ایده‌آل هستند.
ترانسمیتر فشار غوطه ور، سنسور های فشار ایزوله‌شده‌ای هستند که مستقیماً در مایع مورد اندازه‌گیری نصب می‌شوند. ترانسمیتر فشار غوطه ور برای اطمینان از نفوذناپذیری، کاملاً آب‌بندی می‌شوند و با متریالی ساخته می‌شوند که می‌توانند حتی در برابر اثرات خورندگی مایع مقاومت کنند. این ترانسمیتر ها قادرند اندازه‌گیری دقیق و قابل اعتماد سطح را حتی در سخت‌ترین شرایط نیز ارائه دهند.
ما برای شما یک راهنمای جامع درباره ترانسمیتر فشار غوطه ور یا همان سطح سنج هیدرواستاتیک آماده کرده‌ایم و به چیستی آن، انواع، کاربردها، راهنمای خرید، نکات مهم قبل و هنگام استفاده و جواب به سوالات متداولی که از ما می‌پرسید با جزییات کامل پرداخته‌ایم. توصیه می‌کنیم حتماً نگاهی به راهنمای کامل سطح سنج هیدرواستاتیک بیندازید.
ترانسمیتر فشار غوطه ور چگونه کار می‌کند؟
اصل کار ترانسمیترهای فشار غوطه ور مبتنی بر مفهوم فشار هیدرواستاتیک است. در داخل ترانسمیتر فشار غوطه ور، دیافراگم در تماس با مایع قرار می‌گیرد. با تغییر سطح مایع و تغییر وزن ستون مایع بالای ترانسمیتر، فشار وارده بر دیافراگم نیز تغییر می‌کند. سپس این فشار توسط مدارات الکترونیک داخلی ترانسمیتر به سیگنال الکتریکی تبدیل می‌شود.
Ρ = ρ. g. H + Patm
درحالی که:
- P = فشار وارد شده بر روی دیافراگم سنسور
- ρ = چگالی مایع مورد اندازه‌گیری
- g = شتاب گرانش
- Patm = فشار اتمسفر روی سطح مایع
- H = عمق ترانسمیتر در مایع
فشار کل، برابر است با فشار هیدرواستاتیک بعلاوه فشار اتمسفر (Patm). فشار اتمسفر روی سطح مایع توسط یک کابل که درون آن تیوب ونت (جهت جبران‌سازی تغییرات فشار اتمسفر) قرار دارد، به پشت دیافراگم منتقل می‌شود و عملاً فشار اتمسفر را از معادلات حذف می‌کند به‌طوری که فشار اندازه گیری شده توسط ترانسمیتر فشار غوطه ور ρ.g.H باشد. بنابراین می‌توان با اندازه گیری فشار P، سطح مایع را نیز بدست آورد.
سیگنال الکتریکی خروجی سنسور، متناسب با سطح مایع است. این سیگنال را می‌توان به‌راحتی توسط سیستم‌های کنترل، دیتالاگر یا سایر دستگاه‌های مانیتورینگ پردازش کرد تا اطلاعات لحظه‌ای در مورد سطح مایع ارائه شود.
مزایای ترانسمیتر فشار غوطه ور
مزایای ترانسمیتر فشار غوطه ور به شرح زیر است:
- سطح مایع را می‌توان به طور مستقیم اندازه‌گیری کرد و اثرات کف روی مایع و رسوبات بر اندازه‌گیری تأثیر نمی‌گذارد.
- اندازه‌گیری دقیق و قابل اعتماد
- پایداری خوب
- نصب و استفاده آسان
- اندازه کوچک و سبک
- ساختار ضد لرزش
- نصب غوطه وری آسان
- این سنسور بر اساس پیشرفته‌ترین فناوری ریزپردازنده کار می‌کند.
کاربرد های ترانسمیتر فشار غوطه ور
اندازه‌گیری سطح مایع به روش هیدرواستاتیک توسط ترانسمیتر فشار غوطه ور به طور گسترده در مخازن، چاه‌ها، معادن، تله متری، تصفیه‌خانه های فاضلاب، تأمین آب شهری، استخرهای با عمق زیاد، مخازن نفت، مخازن آب صنعتی، هیدروژئولوژی، رودخانه ها، آب پشت سد و غیره استفاده می‌شود.
چگونه یک ترانسمیتر فشار غوطه ور انتخاب کنم؟
برای خرید یک ترانسمیتر فشار غوطه ور باید موارد متعددی را جهت یک انتخاب صحیح در نظر گرفت از جمله:
حداکثر ارتفاع مایع
حداکثر ارتفاع مورد اندازه‌گیری چقدر است؟ برای مثال اگر مخزنی دارید که ۶ متر است، با یک حساب سرانگشتی، تقریباً ۶۰۰ میلی بار فشار هیدرواستاتیک وجود دارد. بنابراین، یک ترانسمیتر فشار غوطه ور ۱ بار، گزینه مناسبی خواهد بود.
نوع سنسور
- غوطه ور (Submersible)
- نصب از بیرون (Externally Mounted)
نوع خروجی
- جریانی ۴ تا ۲۰ میلی آمپر
- جریانی ۰ تا ۲۰ میلی آمپر
- ولتاژی ۰ تا ۱۰ ولت دی سی
- ولتاژی ۰ تا ۵ ولت دی سی
- ولتاژی ۱ تا ۵ ولت دی سی
- میلی ولت به ولت
- ریشیومتریک ۱۰ تا ۹۰٪ منبع تغذیه
- RS485
دقت و درستی مورد نیاز
- 0.5% FS
- 1.0% FS
- 2.0% FS
طول کابل ونتد
طول کابل بر حسب نیاز و کاربرد شما متغیر است. توجه داشته باشید که کابل ترانسمیتر فشار غوطه ور به‌دلیل خاص بودن (کابل ونتد)، در متراژ بالا می‌تواند تاثیر ملموسی در قیمت تمام شده کالا داشته باشد به همین دلیل توصیه ما، متراژ کابل مورد نیاز برای غوطه وری کامل پراب در مایع است بعلاوه ۲ متر کابل بیشتر برای اتصال ترانسمیتر به ترمینال باکس و سپس استفاده از کابل شیلد دار معمولی برای سیم‌کشی های بیشتر است (در راهنمای سنسور هیدرواستاتیک مفصلاً به این موضوع پرداخته‌ایم). بدین‌صورت خواهید توانست در هزینه‌های سیم و کابل‌کشی خود به شدت صرفه‌جویی کنید.
کاربرد ترانسمیتر فشار غوطه ور
- چاه و چاهک
- مخزن آب شیرین
- مخزن دیزل
- مخزن فاضلاب
- مخزن شیمیایی
- مخزن بالاست (Ballast)
- ROV
- جزر و مد دریا
- رودخانه
- دریاچه
- مخزن آب
نیاز های خاص
- جانکشن باکس کابل (ترمینال باکس)
- نمایشگر دیجیتال
- پروتکل ارتباطی HART
- دقت بالا
- سیال دما بالا
- ضد انفجار بودن از نوع
- تاییدیه دریایی و کشتیرانی
- سایز کوچک و مینیاتوری
- خروجی سوییچ از نوع PNP یا NPN
- خروجی رله
- قابلیت اندازه‌گیری هم‌زمان دما
- تاییدیه SIL2
