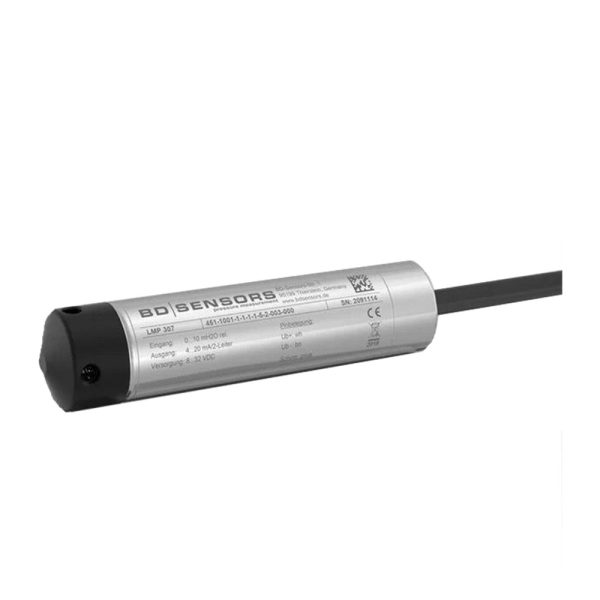

سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند بی دی سنسورز

ویژگی‌ها:

  • فشار مرجع: نسبی (گیج)
  • دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۲۵ – ۰ بار / از ۱ – ۰ تا ۲۵۰ – ۰ متر آب
  • دقت (FS%): ±۰.۱، ±۰.۵، ±۰.۳۵ ،±۰.۲۵
  • خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت دی سی
  • اتصال مکانیکی: دریچه محافظ، فلنج
  • جنس اتصال مکانیکی: فولاد ضد زنگ ۱.۴۴۳۵ (316L)
  • اتصال الکتریکی: Cable outlet

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

سطح سنج LMP 307 برای اندازه‌گیری مداوم سطح در آب و سیالات تمیز یا کمی آلوده طراحی شده‌است. این سنسور از جنس فولاد ضد زنگ با کیفیت بالا برای نیازهای اندازه‌گیری دقیق با ثبات طولانی مدت است.



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

یکی از ویژگی‌های تخصصی این سری از ترانسمیترهای فشار، مرجع فشار از نوع فشار نسبی (گیج) می‌باشد. این نوع اندازه‌گیری فشار نسبت به فشار اتمسفر است و به این معنی است که ترانسمیتر فشار می‌تواند فشار را نسبت به فشار اتمسفر در محیط اطراف، اندازه‌گیری کند. به عبارت دیگر، تفاوت فشار بین فشار اندازه‌گیری شده و فشار اتمسفر را به شما اعلام می‌نماید. بنابراین معمولا در برنامه‌هایی استفاده می‌شود که باید فشار را نسبت به شرایط محیطی بدانید.

محدوده فشار این سنسورهای هیدرواستاتیک از ۱۰۰ – ۰ میلی‌بار تا ۲۵ – ۰ بار یا از ۱ – ۰ تا ۲۵۰ – ۰ متر آب می‌باشد و محدوده فشارهایی را توصیف می‌کند که این ترانسمیتر فشار می‌تواند به دقت اندازه‌گیری و گزارش کند.
۱۰۰ – ۰ میلی‌بار نشان می‌دهد که ترانسمیتر فشار می‌تواند فشارهایی را از ۰ میلی‌بار اندازه‌گیری کند که اساسا فشار خلاء یا بدون فشار است تا ۱۰۰ میلی‌بار. میلی بار واحد فشاری است که معمولا در هواشناسی و اندازه‌گیری فشار اتمسفر استفاده می‌شود.
در اینجا، در بخش ۲۵ – ۰ بار از محدوده اندازه‌گیری فشار، ترانسمیتر فشار می‌تواند محدوده فشار بسیار بالاتری را از ۰ بار (خلاء مطلق) تا ۲۵ بار تحمل کند. بار یک واحد فشار است که 1۱ بار تقریبا برابر با فشار اتمسفر در سطح دریا می‌باشد.
قسمت ۱ – ۰ تا ۲۵۰ – ۰ متر آب از مشخصات جالب است زیرا محدوده فشار را بر حسب متر آب (mH2O) ارائه می‌دهد. این بدان معناست که ترانسمیتر فشار می‌تواند فشارهایی را از ۰ متر آب (که اساسا بدون فشار است) تا ۲۵۰ متر آب اندازه‌گیری کند. این واحد اغلب در کاربردهایی استفاده می‌شود که فشار آب مورد اندازه‌گیری قرار می گیرد مانند پایش سطح آب.

مشخصات عملکرد سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

اصطلاح دقت به این اشاره دارد که اندازه‌گیری‌های ترانسمیتر فشار چقدر با فشار واقعی در سیستم اندازه‌گیری شده مطابقت دارد و برای سری LMP 307 دارای مقادیر ≤ 0.25± %FS و ≤ 0.35± %FS و ≤ 0.5± %FS و ≤ 0.1± %FS می باشد.در این‌جا نماد ≤ به معنای کمتر یا مساوی است که حداکثر انحراف بالقوه از فشار واقعی را نشان می‌دهد.
مقادیر عنوان‌شده برای دقت را به عنوان درصدی از محدوده FS (Full Scale) نشان می‌دهند. محدوده FS کل محدوده فشارهایی است که ترانسمیتر برای اندازه‌گیری آن طراحی شده است. به عنوان مثال، اگر محدوده FS برابر با ۱۰۰ – ۰ بار باشد، دقت 0.25 ٪FS به این معنی است که حداکثر خطای ممکن ۰.۲۵٪ از ۱۰۰ بار (۰.۲۵ بار) است.
در واقع این مقادیر حداکثر خطای مجاز را در خوانش فشار در نقاط مختلف در محدوده فشار تعیین شده ترانسمیتر نشان می‌دهد.
قابل ذکر است که در این سری، دقت مطابق با IEC 60770 – تنظیم نقطه حدی (غیر خطی، هیسترزیس، تکرارپذیری ) می‌باشد. این بخش جزییات بیشتری در مورد دقت و نحوه تعیین آن با پیروی از دستورالعمل‌های استاندارد IEC 60770 ارائه می‌دهد:

  • استاندارد برای P ≥ 0.4 bar 0.35 % FSO به این معنی است که برای فشارهای مساوی یا بیشتر از ۰.۴ بار، دقت باید در ۰.۳۵٪ از خروجی مقیاس کامل (FSO) باشد.
  • استاندارد برای P < 0.4 bar 0.5 % FSO به این معنی است که برای فشارهای کمتر از ۰.۴ بار، دقت باید در ۰.۵٪ از خروجی مقیاس کامل (FSO) باشد.
  • گزینه ۱: برای P ≥ 0.4 bar 0.25 % FSO گزینه دقت جایگزین را برای فشارهای مساوی یا بیشتر از ۰.۴ بار، با دقت مورد نیاز 0.25٪ FSO نشان می‌دهد.
  • گزینه ۲: 0.1 % FSO به معنای گزینه دقت جایگزین دیگری با نیاز شدید 0.1٪ FSO است، احتمالا برای همه محدوده‌های فشار.

از نظر عملی، این اطلاعات کمک می‌کند بفهمیم ترانسمیتر فشار در سطوح مختلف فشار چقدر دقیق است و گزینه‌هایی برای انتخاب سطح دقت متناسب با نیازهای کاربردی خاص در اختیار قرار می‌دهد. هرچه مقدار درصد کمتر باشد، اندازه‌گیری دقیق‌تر است، اما ممکن است هزینه بیشتری داشته باشد.
به‌طور کلی، دقت ترانسمیتر فشار بر دقت اندازه‌گیری فشاری که دریافت می‌شود، تاثیر می‌گذارد. اگر دقت برای برنامه بسیار مهم است، ممکن است گزینه‌ای با کمترین درصد دقت که نیازهای برنامه را برآورده می‌کند انتخاب شود.

پایداری طولانی مدت به این اشاره دارد که ترانسمیتر فشار چقدر دقت خود را در مدت زمان طولانی حفظ می‌کند که معمولا در سال اندازه‌گیری می‌شود. این یک پارامتر ضروری برای کاربردهایی است که در آن اندازه‌گیری فشار مداوم و دقیق در مدت طولانی مورد نیاز است و در این سری از سنسورهای هیدرواستاتیک برابر با ≤ ± 0.1 %FS به صورت سالانه در شرایط مرجع می‌باشد.
در این ویژگی از ترانسمیتر ≤ 0.1± %FSO نشان‌دهنده حداکثر انحراف مجاز از مقدار اولیه خروجی مقیاس کامل (FSO) است. به عبارت دیگر، در طول یک سال، اندازه‌گیری‌های ترانسمیتر فشار نباید بیش از ۰.۱٪ از محدوده اولیه در مقیاس کامل تغییر کند.
همین‌طور عبارت “در طول یک سال در شرایط مرجع” نشان می‌دهد که این مشخصات پایداری بلند مدت تحت شرایط خاص معتبر است. این شرایط معمولا شامل عواملی مانند دما، فشار و رطوبت است. توجه به این نکته مهم است که شرایط دنیای واقعی می‌تواند بر ثبات طولانی مدت تاثیر بگذارد، بنابراین حفظ شرایط مرجع برای دستیابی به این سطح از ثبات ضروری است.
این مشخصات برای کاربردهایی که اندازه‌گیری فشار دقیق و پایدار در دوره‌های طولانی ضروری است، مانند فرآیندهای صنعتی، که در آن حفظ نظارت فشار ثابت برای کنترل ایمنی و کیفیت حیاتی است، بسیار مهم است.

زمان پاسخ‌گویی به مدت زمانی که طول می‌کشد تا ترانسمیتر فشار واکنش نشان دهد و خروجی دقیقی در هنگام تغییر فشار اندازه‌گیری آن ارائه دهد، اطلاق می‌شود.

زمان پاسخ گویی برای سری LMP 307 با مقادیر < 3 ms و < 10 ms، فواصل زمانی بر حسب میلی‌ثانیه ( ms ) هستند و نشان می‌دهند که ترانسمیتر فشار با چه سرعتی می‌تواند به تغییرات فشار واکنش نشان دهد. زمان پاسخ‌گویی < 3 ms نشان می‌دهد که ترانسمیتر فشار می‌تواند به تغییرات فشار در کمتر از ۳ میلی‌ثانیه پاسخ دهد. این زمان پاسخ‌گویی بسیار سریع است و برای کاربردهایی که نیاز به پایش فشار در زمان واقعی یا بسیار سریع دارند، مناسب است. همچنین زمان پاسخ‌گویی < 10 ms نشان‌دهنده زمان پاسخ کمی‌کندتر است، اما هنوز نسبتا سریع است و ترانسمیتر فشار به تغییرات فشار در کمتر از ۱۰ میلی‌ثانیه پاسخ می‌دهد. زمان پاسخ‌گویی سریع در کاربردهایی که تغییرات فشار سریع باید به دقت شناسایی و گزارش شود ضروری است. به عنوان مثال، در سیستم‌های کنترل فرآیندهای صنعتی یا سیستم‌های حیاتی ایمنی، زمان پاسخ گویی سریع تضمین می‌کند که ترانسمیتر فشار می‌تواند به سرعت به نوسانات فشار واکنش نشان دهد و بازخورد یا اقدامات کنترلی به موقع ارائه دهد.

مشخصات الکتریکی سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

این سری از ترانسمیتر فشار از سه نوع خروجی پشتیبانی می‌کند:

  1. ۲۰ – ۴ میلی‌آمپر: این گزینه سیگنال خروجی نشان‌دهنده یک سیگنال جریانی در محدوده ۴ تا ۲۰ میلی‌آمپر (mA) است. این نوع خروجی یک انتخاب رایج در کاربردهای صنعتی است زیرا سیگنالی پایدار و قوی ارائه می‌کند که کمتر در معرض تداخل سیگنال یا مقاومت سیم است. این نوع سیگنال اغلب برای انتقال از راه دور استفاده می‌شود و می‌تواند هم اندازه و هم جهت اندازه‌گیری را نشان دهد.
  2. ۲۰ – ۰ میلی‌آمپر: این گزینه نیز سیگنال جریانی از ۰ تا ۲۰ میلی‌آمپر را ارائه می‌دهد. این سیگنال مشابه سیگنال جریانی ۴ تا ۲۰ میلی‌آمپراست اما از صفر شروع می‌شود. این بدان معنی است که می‌تواند هم مقادیر مثبت و هم مقادیر صفر را نشان دهد و در نتیجه برای برنامه‌هایی که مرجع صفر ضروری است مناسب است.
  3. ۱۰ – ۰ ولت دی سی: این گزینه سیگنال ولتاژی را در محدوده ۰ تا ۱۰ ولت جریان مستقیم (VDC) ارائه می‌دهد. این مدل از خروجی، یکی دیگر از انتخاب‌های رایج است و می‌تواند برای برنامه‌هایی مناسب باشد که سیگنال‌های ولتاژ با سیستم‌های موجود سازگارتر هستند یا جایی که ولتاژ برای تنظیم سیگنال راحت‌تر است.

انتخاب سیگنال خروجی به کاربرد و سازگاری با سیستم کنترل یا نظارت بستگی دارد. برای این انتخاب موارد زیر را در مورد توجه قرار دهید:

۲۰ – ۴ میلی‌آمپر: به دلیل مقاومت در برابر نویز و توانایی انتقال در فواصل طولانی، اغلب در تنظیمات صنعتی ترجیح داده می‌شود. اگر سیستم یا کنترلر شما برای کار با سیگنال ۴-۲۰ میلی‌آمپر طراحی شده است، این یک گزینه قوی است.
۲۰ – ۰ میلی‌آمپر: اگر به انعطاف‌پذیری مرجع صفر نیاز دارید و سیستم شما از این محدوده پشتیبانی می‌کند، انتخاب خوبی است.
۱۰ – ۰ ولت دی سی: اگر سیستم یا کنترل‌کننده موجود در سیستم برای کار با سیگنال‌های ولتاژ طراحی شده است یا اگر سیگنال‌های ولتاژ برای سهولت استفاده، ترجیح داده شود، این گزینه می‌تواند مناسب باشد.
در نهایت، مناسب‌ترین گزینه خروجی به نیازهای برنامه و سازگاری با تجهیزات کنترل یا نظارت بستگی دارد. ضروری است اطمینان حاصل شود که سیگنال خروجی انتخاب شده با آنچه سیستم شما می‌تواند بپذیرد و پردازش کند مطابقت دارد.

یکی دیگر از ویژگی‌های ترانسمیتر فشار هیدرواستاتیک سری LMP 307 محافظت در برابر اتصال کوتاه می‌باشد که برای محافظت از ترانسمیتر فشار از آسیب یا نقص در صورت اتصال کوتاه در سیم‌کشی یا اتصالات الکتریکی است.
اتصال کوتاه زمانی رخ می‌دهد که یک مسیر ناخواسته و با مقاومت کم برای جریان الکتریکی وجود داشته باشد که معمولا منجر به افزایش ناگهانی جریان می‌شود. این حادثه به‌صورت بالقوه می‌تواند به قطعات الکترونیکی آسیب برساند.
در زمینه ترانسمیتر فشار، محافظت در برابر اتصال کوتاه به این معنی است که دستگاه مجهز به مکانیزم یا مداری است که می‌تواند اتصال کوتاه را در سیم‌کشی خروجی خود تشخیص دهد و به گونه‌ای به آن پاسخ دهد که از آسیب رساندن به ترانسمیتر جلوگیری کند.
این مشخصه به اطمینان از دوام و قابلیت اطمینان ترانسمیتر فشار، به ویژه در محیط‌های صنعتی یا صحرایی که ممکن است حوادث ناگوار الکتریکی رخ دهد، کمک می‌کند.

همچنین یکی از مشخصات دیگری که این سری را منحصر به فرد می‌کند، محافظت در برابر قطبیت معکوس می باشد. محافظت در برابر قطبیت معکوس یک ویژگی ایمنی است که از اتصالات الکتریکی نادرست محافظت می‌کند، به ویژه هنگامی‌که ترمینال‌های منبع تغذیه مثبت و منفی به‌طور تصادفی تعویض می‌شوند.
اگر ولتاژ منبع تغذیه با قطبیت اشتباه اعمال شود (سیم‌های مثبت و منفی معکوس شوند) به‌طور بالقوه می‌تواند به قطعات الکترونیکی درون ترانسمیتر فشار آسیب برساند یا از بین ببرد. ترانسمیتر‌های فشار با محافظت از قطبیت معکوس برای تشخیص این اتصال نادرست و جلوگیری از آسیب با امتناع از کارکرد یا با اصلاح داخلی قطبیت طراحی شده‌اند.
این ویژگی ارزشمند است زیرا خطر آسیب ناشی از خطاهای سیم‌کشی در هنگام نصب یا نگهداری را کاهش می‌دهد.

مشخصات شرایط محیطی سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

در مشخصات این سری از سنسور فشار محدوده دمای سیال از ۱۰- تا ۷۰ درجه سانتی‌گراد به محدوده دماهایی اشاره دارد که در آن ترانسمیتر فشار می‌تواند به‌طور ایمن و دقیق در هنگام قرار گرفتن در معرض محیط (معمولا یک گاز یا مایع) که فشار آن‌را اندازه‌گیری می‌کند، کار کند.
این محدوده نشان می‌دهد که ترانسمیتر فشار می‌تواند به‌طور موثر در محدوده دمایی کار کند که از ۱۰- درجه سانتی‌گراد شروع می‌شود و تا ۷۰ درجه سانتی‌گراد می‌رود. از نظر عملی ترانسمیتر فشار می‌تواند در محیط‌های سرد تا ۱۰- درجه سانتی‌گراد کار کند بدون این‌که از اثرات نامطلوب بر عملکرد یا دقت آن رنج ببرد. دمای کمتر از این حد ممکن است باعث مشکلاتی در عملکرد آن شود. همچنین ترانسمیتر فشار می‌تواند در محیط‌هایی با دمای تا ۷۰ درجه سانتی‌گراد به کار خود ادامه دهد. دمای بیش از این حد ممکن است منجر به کاهش دقت، آسیب احتمالی یا حتی نقص شود.
این محدوده دما هنگام انتخاب و استفاده از ترانسمیتر فشار برای کاربردهای خاص ضروری است. مهم است که اطمینان حاصل شود که دمای متوسط و همچنین دمای محیط در این محدوده مشخص باقی می‌ماند تا اندازه‌گیری فشار دقیق حفظ شود و از آسیب به دستگاه جلوگیری شود.

درجه حفاظت که برای سری LMP 307 با IP68 مشخص می‌شود، یک رتبه‌بندی استاندارد است که سطح حفاظت ارائه شده توسط دستگاه در برابر نفوذ ذرات جامد و رطوبت را مشخص می‌کند.
رتبه IP68 از دو بخش تشکیل شده است: عبارت IP که مخفف Ingress Protection می‌باشد و عدد ۶۸ که نشان‌دهنده سطح خاصی از محافظت است.
محافظت از ورود (IP) یک سیستم طبقه بندی استاندارد است که درجه حفاظت ارائه شده توسط دستگاه یا محفظه در برابر نفوذ اجسام خارجی (مانند گرد و غبار و خاک) و رطوبت (مانند آب) را ارزیابی می‌کند.IP یک استاندارد بین‌المللی شناخته شده است که برای توصیف میزان مقاومت دستگاه در برابر عوامل محیطی استفاده می‌شود.
عدد ۶۸ در رتبه‌بندی IP میزان محافظت در برابر جامدات و مایعات را نشان می‌دهد. در این مورد، ۶ به بالاترین سطح محافظت در برابر ذرات جامد اشاره دارد، به این معنی که در برابر گرد و غبار مقاوم است و به‌طور موثر از ورود هر گونه اجسام جامد جلوگیری می‌کند. ۸ بالاترین سطح محافظت در برابر رطوبت را نشان می‌دهد، به ویژه دستگاهی که می‌تواند در برابر غوطه‌ور شدن مداوم در آب بیش از عمق یک متر مقاومت کند.
بنابراین، هنگامی‌که یک ترانسمیتر فشار دارای رتبه IP68 است:

  • محافظت از جامدات: در برابر نفوذ گرد و غبار و ذرات جامد کاملا محافظت می‌شود و در برابر گرد و غبار مقاوم است. این امر به ویژه در محیط‌هایی با درجه بالایی از گرد و غبار یا کثیفی مهم است.
  • محافظت مایع: می‌توان آن‌را به‌طور مداوم در آب تا عمق بیش از یک متر غوطه‌ور کرد بدون هیچ گونه عوارض جانبی. محافظت عالی در برابر رطوبت و نفوذ آب ایجاد می‌کند.

محدوده دمای دیافراگم به محدوده دمایی اشاره دارد که در آن دیافراگم ترانسمیتر فشار می‌تواند به‌طور ایمن و موثر کار کند. این محدوده که برای سری LMP 307 از ۱۰- تا ۷۰ درجه سانتی‌گراد می‌باشد نشان می‌دهد که دیافراگم، که جزء مهم ترانسمیتر فشار است و مسئول تشخیص فشار محیطی است که با آن در تماس است، می‌تواند در محدوده دمایی کار کند.
تحمل دمای دیافراگم بسیار مهم است زیرا تضمین می‌کند که سنسور فشار می‌تواند فشار را در طیف وسیعی از دماها به‌طور دقیق اندازه‌گیری کند. این امر به ویژه در کاربردهایی که دمای محیط اندازه‌گیری شده می‌تواند به‌طور قابل توجهی متفاوت باشد بسیار مهم است و به حفظ دقت و قابلیت اطمینان اندازه‌گیری فشار حتی در محیط‌هایی با نوسانات دما کمک می‌کند.

مشخصات مکانیکی سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

این سری سنسور فشار از برند بی دی سنسور دارای دو نوع اتصال مکانیکی می‌باشد:

  1. دریچه محافظ: دریچه محافظ، کلاهک محافظ نوعی اتصال مکانیکی یا جزء محافظ است که برای محافظت و آب‌بندی اجزای حساس ترانسمیتر فشار مانند دیافراگم و عناصر حسگر در برابر عوامل محیطی مانند گرد و غبار، رطوبت و آسیب فیزیکی استفاده می‌شود. این کلاهک یا پوشش برای اطمینان از محافظت بر روی قسمت حساس ترانسمیتر قرار می‌گیرد و اغلب به گونه‌ای رزوه یا محکم می‌شود که برای نگهداری یا کالیبراسیون ترانسمیتر به راحتی می‌توان آن‌را جدا کرد.
    طراحی خاص و اندازه دریچه محافظ بسته به سازنده و مدل ترانسمیتر فشار می‌تواند متفاوت باشد. کلمه حفاظت صفتی است که هدف کلاهک را توصیف می‌کند و نشان می‌دهد که در درجه اول برای محافظت از اجزای حساس سنسور استفاده می‌شود.
  2. اتصال فلنج: اتصال فلنجی شامل استفاده از فلنج برای اتصال ترانسمیتر فشار به فرآیند است. فلنج‌ها دارای سوراخ‌های پیچ هستند و برای ایجاد یک اتصال ایمن به یکدیگر پیچ می‌شوند. اتصالات فلنجی در کاربردهایی که نصب و حذف آسان لازم است رایج است.
    فلنج ها در اندازه‌های مختلفی هستند که معمولا برحسب اینچ (مثلا ۴ اینچ) یا میلی‌متر (مثلا ۵۰ میلی‌متر، ۱۰۰ میلی‌متر) مشخص می‌شوند. همچنین فلنج ها بر اساس استانداردهای مختلفی مانند ANSI، DIN یا JIS تولید می‌شوند. انتخاب استاندارد بستگی به کاربرد و مکان دارد.

برای تعیین این‌که کدام نوع اتصال برای برنامه بهتر است، باید عواملی مانند الزامات خاص فرآیند، سازگاری با تجهیزات موجود، سهولت نصب و مواد ساخت را در نظر گرفت.

اتصالات مکانیکی سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307 از جنس فولاد ضد زنگ ۱.۴۴۳۵ (L316) می‌باشند. فولاد ضد زنگ خانواده‌ای از آلیاژهای فولادی مقاوم در برابر خوردگی است که حاوی حداقل ۱۰.۵ درصد کروم است. این ماده به دلیل مقاومت عالی خود در برابر خوردگی، لکه شدن و زنگ‌زدگی شناخته شده است و آن‌را به گزینه‌ای محبوب برای کاربردهایی تبدیل می‌کند که دوام و مقاومت در برابر عوامل محیطی بسیار مهم است. این ماده بر اساس استاندارد اروپایی (EN) برای فولاد زنگ نزن آستنیتی نامگذاری شده‌است. عبارت 316L یک درجه رایج در این استاندارد است که در آن عدد ۳۱۶ بیان‌گر گرید است که حاوی حدود ۱۶-۱۸٪ کروم، ۱۰-۱۴٪ نیکل و ۲-۳٪ مولیبدن است. این ترکیب از عناصر آلیاژی، مقاومت در برابر خوردگی بالایی را به خصوص در محیط‌های تهاجمی‌ مانند محیط‌های حاوی مواد شیمیایی یا آب شور ایجاد می‌کند.
حرف L مخفف کربن کم است که نشان می‌دهد این درجه دارای محتوای کربن کمتری نسبت به فولاد ضد زنگ استاندارد ۳۱۶ است. این کاهش محتوای کربن به جلوگیری از ایجاد حساسیت (نوعی خوردگی) در محیط‌های با دمای بالا کمک می‌کند.

مواد سازنده مهر و موم در این سری ترانسمیترها سه گزینه‌ی FKM، EPDM و Welded می‌باشند که به بررسی هر کدام از این موارد می‌پردازیم:

  • FKM (فلورالاستومر):
    FKM یک الاستومر لاستیک مصنوعی است که به دلیل مقاومت شیمیایی عالی، تحمل دمای بالا و انعطاف‌پذیری در برابر سیالات و گازهای مختلف شناخته شده است. به ویژه در برابر روغن‌ها، سوخت‌ها و بسیاری از مواد شیمیایی تهاجمی‌مقاوم است.
    مهر و موم‌های FKM برای کاربردهایی که شامل طیف گسترده‌ای از مواد شیمیایی، سوخت و روغن هستند مناسب هستند. آن‌ها عملکرد آب‌بندی عالی را در محیط‌های با دمای بالا ارائه می‌دهند. مهر و موم‌های FKM به دلیل دوام و مقاومت در برابر فرسودگی در طول زمان شناخته شده‌اند و آن‌ها را برای استفاده طولانی مدت مناسب می‌کند.
    همچنین باید از سازگاری با مواد شیمیایی و مایعات خاص در برنامه اطمینان حاصل کرد، زیرا FKM ممکن است در برابر همه انواع مواد شیمیایی مقاوم نباشد.
  • EPDM (مونومر اتیلن پروپیلن دی ان):
    EPDM یکی دیگر از الاستومرهای لاستیک مصنوعی با مقاومت خوب در برابر عوامل جوی، ازن و قرار گرفتن در معرض اشعه ماورای بنفش (UV) است. اغلب برای کاربردهایی که نیاز به مقاومت در برابر شرایط بیرونی دارند استفاده می‌شود.
    مهر و موم EPDM برای کاربردهایی مناسب است که قرار گرفتن در معرض عناصر بیرونی از جمله نور خورشید و آب و هوا نگران‌کننده است. آن‌ها مقاومت خوبی در برابر اشعه ماورای بنفش دارند. EPDM به دلیل مقاومت در برابر آب و بخار در محدوده دمایی وسیع برای کاربردهای آب و بخار نیز استفاده می‌شود.
    در استفاده از این ماده مانند FKM، باید از سازگاری با مواد شیمیایی و مایعات خاص اطمینان حاصل کرد زیرا EPDM ممکن است برای همه مواد شیمیایی مناسب نباشد.
  • Welded (آب‌بندی کردن توسط فرآیند جوشکاری):
    Welded معمولا به یک روش ساخت و ساز اشاره دارد تا یک ماده آب‌بندی خاص. در برخی موارد، ترانسمیترهای فشار از مهر و موم‌های Welded استفاده می‌کنند، که در آن قطعات به یکدیگر جوش داده می‌شوند تا یک درز‌بندی بی‌منفذ ایجاد شود.
    مهر و موم‌هایWelded اغلب در کاربردهایی استفاده می‌شود که اتصال کاملا آب‌بندی شده و ضد نشتی ضروری است. بنابراین انتخاب استفاده از آب‌بندی Welded نشان می‌دهد که ترانسمیتر فشار برای کاربردهایی مناسب است که جلوگیری از هرگونه نشت احتمالی سیال یا گاز حیاتی است.
    باید در نظر داشت که مناسب بودن آب‌بندی Welded به کیفیت جوش و مواد مربوطه بستگی دارد، بنابراین اطمینان از رعایت استانداردهای ساخت مناسب، ضروری است.

هنگام استفاده از هرکدام از این مواد مهر و موم، بسیار مهم است که الزامات خاص برنامه را در نظر گرفت، از جمله نوع مایعات یا گازهای درگیر، محدوده دما، و هرگونه قرار گرفتن در معرض مواد شیمیایی یا عوامل محیطی. اطمینان از سازگاری بین مواد آب‌بندی و محیط کاربرد برای حفظ یکپارچگی و عملکرد ترانسمیتر فشار ضروری است. اگر نگرانی‌ها یا الزامات خاصی برای برنامه وجود دارد، بهتر است با سازنده یا تامین‌کننده برای راهنمایی در مورد انتخاب مواد مهر و موم مشورت شود.

اتصال الکتریکی از نوع کابل خروجی در این سری از سنسورهای فشار هیدرواستاتیک، نحوه اتصال سیم‌کشی یا کابل برق به ترانسمیتر فشار را نشان می‌دهد. کابل خروجی به‌این معنی است که ترانسمیتر فشار به گونه‌ای طراحی شده است که دارای کابلی باشد که به‌صورت مستقیم به آن متصل می‌شود. در این پیکربندی، ترانسمیتر به‌طور معمول دارای یک کابل یا اتصال‌دهنده است که از طریق آن یک کابل الکتریکی هدایت و متصل می‌شود. سپس از کابل برای انتقال سیگنال‌های الکتریکی (به عنوان مثال، جریان یا ولتاژ) به و از ترانسمیتر استفاده می‌شود.
این نوع اتصال الکتریکی همه کاره است و امکان انعطاف‌پذیری در طول و نوع کابل را فراهم می‌کند. همچنین اغلب زمانی استفاده می‌شود که ترانسمیتر فشار باید به یک کنترل از راه دور یا سیستم نظارت وصل شود.
انتخاب روش اتصال الکتریکی به عوامل مختلفی از جمله الزامات برنامه و تنظیمات نصب بستگی دارد. در اینجا برخی از ملاحظات وجود دارد:

  • کابل خروجی:
    مزایا: همه کاره است و انعطاف‌پذیری در انتخاب کابل و طول را می‌دهد. همچنین مناسب برای نصب از راه دور می‌باشد.
    معایب: ممکن است برای حفظ حفاظت از محیط زیست و جلوگیری از نفوذ رطوبت یا گرد و غبار نیاز به مسیریابی و آب‌بندی مناسب کابل داشته باشد.
  • سایر انواع اتصال:
    علاوه بر کابل خروجی، ترانسمیتر‌های فشار ممکن است گزینه‌های اتصال الکتریکی دیگری مانند بلوک‌های ترمینال، کانکتورها (مانند کانکتورهای DIN) یا انواع دوشاخه را ارائه دهند.
    انتخاب نوع اتصال ممکن است به سازگاری با سیستم کنترل یا نظارت موجود، سهولت نصب و عوامل محیطی بستگی داشته باشد.
  • عوامل محیطی:
    باید محیطی که ترانسمیتر فشار در آن نصب خواهد شد را در نظر گرفت. در نتیجه اطمینان حاصل کرد که روش اتصال الکتریکی انتخاب شده محافظت کافی در برابر رطوبت، گرد و غبار و سایر شرایط محیطی را فراهم می‌کند.
    اگر ترانسمیتر در معرض شرایط سخت مانند شرایط صنعتی قرار گیرد، باید یک مکانیسم آب‌بندی یا حفاظتی مناسب وجود داشته باشد.
  • سازگاری:
    باید اطمینان داشت که روش اتصال الکتریکی انتخابی با سیستم کنترل یا نظارت سازگار است. سیستم‌های مختلف ممکن است به انواع اتصال‌دهنده یا پیکربندی سیم‌کشی خاصی نیاز داشته باشند.
  • نصب و نگهداری:
    هنگام انتخاب روش اتصال الکتریکی، سهولت نصب و نگهداری در آینده را باید در نظر داشت. بسته به تخصص و ابزارهای موجود، نصب و نگهداری برخی روش‌ها نسبت به روش‌های دیگر آسان‌تر است.

تاییدیه‌ها و گواهینامه‌های سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

تاییدیه‌ها و گواهینامه‌هایی که با عناوین CE، ATEX، IECEx و IEC برای سری ترانسمیتر فشار LMP 307 ذکر شده است، نشان می‌دهد که محصول دارای استانداردها و الزامات ایمنی خاصی است. این تاییدیه‌ها و گواهینامه‌ها دارای چندین مزیت هستند، از جمله:

  • انطباق با استانداردهای ایمنی: گواهینامه‌های CE، ATEX، IECEx و IEC تضمین می‌کند که ترانسمیتر فشار با استانداردهای ایمنی و عملکرد خاص مطابقت دارد. این انطباق به اطمینان از ایمنی و مطمئن بودن محصول در محیط‌های مختلف کمک می‌کند.
  • پذیرش جهانی: این گواهینامه‌ها در سطح بین‌المللی به رسمیت شناخته و پذیرفته شده‌اند و استفاده و فروش محصول را در بازارهای مختلف در سراسر جهان آسان‌تر می‌کنند.
  • ذاتا ایمن: گواهینامه‌های ATEX و IECEx ، به ویژه، برای تجهیزات مورد استفاده در اتمسفرهای بالقوه انفجاری بسیار مهم هستند. آن‌ها نشان می‌دهند که ترانسمیتر فشار برای جلوگیری از جرقه یا جرقه‌زنی در محیط‌های خطرناک، طراحی و آزمایش شده است.
  • تضمین کیفیت: دستیابی به این گواهینامه‌ها اغلب مستلزم تست‌های دقیق و فرآیندهای کنترل کیفیت است. بنابراین می‌تواند منجر به یک محصول با کیفیت بالاتر، با دوام و عملکرد بهتر شود.
  • دسترسی به بازار: گواهینامه CE برای محصولات فروخته شده در منطقه اقتصادی اروپا (EEA) مورد نیاز است و نشان می‌دهد که این محصول الزامات ایمنی و زیست محیطی اتحادیه اروپا را برآورده می‌کند. بنابراین امکان دسترسی به بازار در منطقه اقتصادی اروپا را فراهم می‌نماید.
  • تطابق با ایمنی: استانداردهای IEC (کمیسیون بین المللی الکتروتکنیک) تضمین می‌کند که محصول ایمن و قابل اعتماد است و به ایمنی و کیفیت کلی سیستم کمک می‌کند.
  • اطمینان کاربران نهایی: گواهینامه‌ها و تاییدیه‌ها به کاربران نهایی اطمینان می‌دهند که محصول تحت آزمایش قرار گرفته است و استانداردهای ایمنی و عملکرد شناخته شده را برآورده می‌کند.
  • تطابق قانونی و مقرراتی: دستیابی به این گواهینامه‌ها، به سازندگان و کاربران کمک می‌کند تا الزامات قانونی و مقرراتی در صنایع مختلف از جمله صنعتی، نفت و گاز و فرآوری شیمیایی را رعایت کنند.
  • کاهش خطر: گواهینامه‌ها و تاییدیه‌ها به کاهش خطر حوادث یا جریمه‌های قانونی کمک می‌کند تا اطمینان حاصل شود که محصول برای کارکرد ایمن و کارآمد در محیط مورد نظر خود طراحی شده است.

از دیگر ویژگی‌های این سری از سنسورهای فشار، درجه محافظت Intrinsic Safety است که اغلب با i نشان داده می‌شود. این درجه حفاظت، نوعی روش حفاظت از انفجار است که در مناطق خطرناکی که گازها، بخارات، مایعات یا گرد و غبار قابل احتراق قابل اشتعال وجود دارد، استفاده می‌شود. این درجه محافظت در برابر انفجار یک استاندارد ایمنی و رویکرد طراحی است که با هدف جلوگیری از تبدیل تجهیزات الکتریکی و الکترونیکی، مانند ترانسمیتر فشار، به منبع احتراق در اتمسفرهای بالقوه انفجاری آن‌جام می‌شود.

ایمنی ذاتی (IS): Intrinsic Safety یک تکنیک حفاظتی است که برای محدود کردن انرژی الکتریکی و حرارتی به سطحی کمتر از حد لازم برای مشتعل کردن یک اتمسفر خطرناک طراحی شده است. این تکنیک شامل استفاده از مدارها و قطعات الکتریکی کم ولتاژ و جریان کم برای به حداقل رساندن خطر جرقه یا گرمایش است. از مزایای وجود این درجه محافظت در برابر انفجار می‌توان موارد زیر را نام برد:

  • پیشگیری از انفجار: مزیت اصلی Intrinsic Safety این است که به‌صورت قابل توجهی خطر انفجار تجهیزات الکتریکی را در محیط‌های خطرناک کاهش می‌دهد. با استفاده از سطوح پایین انرژی الکتریکی، احتمال جرقه یا تولید گرما به حداقل می رسد.
  • عملیات ایمن: تجهیزات IS در سطوح بسیار پایین‌تر از نقطه اشتعال مواد قابل اشتعال، کار و تضمین می‌کنند که حتی در صورت وجود گازها یا غبارهای بالقوه انفجاری، تجهیزات، ایمن باقی می‌مانند و باعث اشتعال نمی‌شوند.
  • انعطاف‌پذیری: سیستم‌های IS انعطاف‌پذیر هستند و می‌توانند در طیف وسیعی از محیط‌های خطرناک، از جمله محیط‌هایی با درجه‌بندی متفاوت از طبقه‌بندی خطر (به عنوان مثال، منطقه ۰، منطقه ۱، منطقه ۲ در ATEX) استفاده شوند.
  • نگهداری و تعمیرات: نگهداری و تعمیر تجهیزات IS به‌طور کلی آسان‌تر است زیرا در سطوح انرژی پایین کار می‌کنند و پیچیدگی و خطرات مرتبط با سرویس را کاهش می‌دهد.
  • کاهش گرما: از آن‌جایی که تجهیزات IS با سطوح جریان پایین کار می‌کنند، گرمای کمتری تولید می‌کنند، که در کاربردهایی که گرمای بیش از حد می‌تواند نگران‌کننده باشد، مفید است.
  • پذیرش جهانی: Intrinsic Safety در سطح بین‌المللی به رسمیت شناخته شده است. همچنین تجهیزات دارای گواهینامه IS در بسیاری از مناطق پذیرفته شده‌اند، در نتیجه آن‌را برای استفاده جهانی مناسب می‌کند.

استفاده از درجه محافظت در برابر انفجارIntrinsic Safety در ترانسمیترهای فشار:

ترانسمیتر‌های فشار با حفاظت ایمنی ذاتی (IS) برای نصب در اتمسفرهای بالقوه انفجاری، مانند مواردی که در پالایشگاه‌های نفت، کارخانه‌های شیمیایی و تاسیسات پردازش گاز یافت می‌شوند، مناسب هستند. این ترانسمیتر‌ها برای اطمینان از ایجاد جرقه یا گرمای بیش از حد که می‌تواند گازهای قابل اشتعال یا گرد و غبار را ایجاد کند، طراحی و تایید شده است. آن‌ها یک جزء ضروری در کاربردهای ایمنی حیاتی هستند که در آن پیشگیری از انفجار در درجه اول اهمیت قرار دارد.

شرکت سازندهBD|SENSORS
کشور سازندهآلمان
سریBD|SENSORS - LMP 307
نوع سنسورترانسمیتر فشار
فشار مرجعگیج (نسبی)
دامنه اندازه گیری فشار (بار)از ۱۰۰ - ۰ میلی‌بار تا ۲۵ - ۰ بار / ۱ -۰ تا ۲۵۰ - ۰ متر آب
حد پایین فشار (بار)۰
حد بالای فشار (بار)۲۵
حد پایین فشار (psi)۰
حد بالای فشار (psi)۳۶۲.۶
دقت≤ ± 0.25 %FS
≤ ± 0.35 %FS
≤ ± 0.5 %FS
≤ ± 0.1 %FS
پایداری در بلند مدت≤ ± 0.1 %FS
جزییات پایداری در بلند مدت≤ ± 0.1 %FSO / سالیانه در شرایط مرجع
قابلیت تنظیمخیر
زمان پاسخگویی< 3 ms
< 10 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال جریانی ۰ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۱۰ ولت
ولتاژ تغذیهاز ۸ تا ۳۲ ولت دی سی
محافظت در برابر اتصال کوتاهبله
محافظت در برابر قطبیت معکوسبله
حد پایین دمای سیال (°C)-۱۰
حد بالای دمای سیال (°C)۷۰
حد پایین دمای محیط (°C)-۱۰
حد بالای دمای محیط (°C)۷۰
درجه حفاظتIP68
اتصال مکانیکیدریچه محافظ
فلنج
دارای اسنابر فشارخیر
جنس اتصال مکانیکی(316L) فولاد ضد زنگ ۱.۴۴۳۵
اتصال الکتریکیCable outlet
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
ATEX / Europe
IECEx / Worldwide
IEC / Worldwide
درجه محافظت در برابر انفجارIntrinsic Safety "i"

کاربرد های سنسور فشار هیدرواستاتیک BD SENSORS سری LMP 307

برخی از کاربردهای صنعتی که در آنها می‌توان از سنسور هیدرواستاتیک BD SENSORS سری LMP 307 استفاده شود عبارت‌اند از:

آب و فاضلاب تصفیه شده

  • سیستم‌های آب آشامیدنی
  • اندازه‌گیری سطح آب زیرزمینی
  • حوضچه های سرریز باران
  • ایستگاه‌های بوستر و پمپ
  • اندازه‌گیری سطح در مخازن و محفظه‌ها
  • تصفیه‌خانه های آب
  • بازیافت آب

سوخت و بنزین

  • مخازن ذخیره سوخت
  • مزارع مخازن
  • مخازن ذخیره میعانات نفتی و گازی
