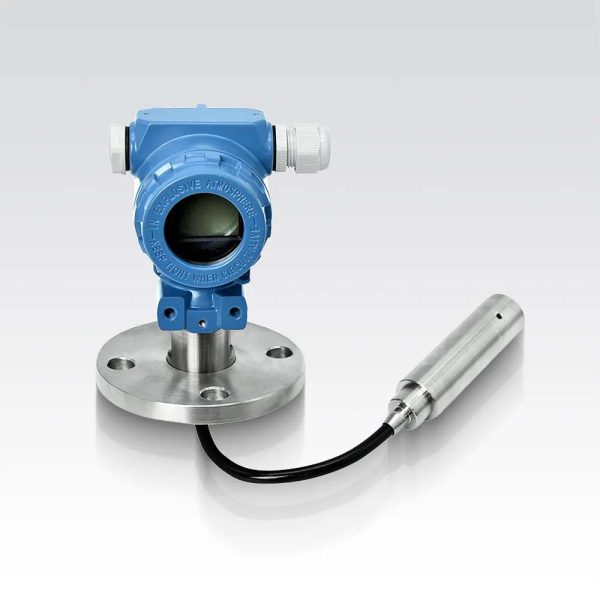

ترانسمیتر سطح مستغرق Ziasiot سری PT220FE ضد انفجار و خوردگی

معرفی ترانسمیتر سطح مستغرق Ziasiot سری PT220FE ضد انفجار و خوردگی

ترانسمیتر فشار هیدرواستاتیک PT220FE، تجهیزی ضروری برای اندازه‌گیری و کنترل دقیق سطوح مایع در بخش‌های مختلف صنعتی است. این ترانسمیتر که با هسته دیفیوز سیلیکون ساخته شده است، دقت بی‌نظیری را تضمین می‌کند و دقت آن از 0.5±% FS فراتر می‌رود. طراحی ضد گرفتگی قوی و حفاظت IP68 آن، انعطاف‌پذیری در برابر شرایط سخت را تضمین می‌کند.

ترانسمیتر فشار هیدرواستاتیک PT220FE با گزینه‌های مختلف برای مقاومت در برابر خوردگی و کپسوله شدن از جنس استنلس استیل، در محیط‌های سخت، از تصفیه‌خانه‌های آب تا صنایع نفت و گاز کاربرد دارد.

قابلیت‌ها:

• دقت اندازه‌گیری 0.5% FS و بالاتر
• ساختار ضد گرفتگی دیافراگم
• بدنه استیل ضد زنگ
• فشار گیج ۰ تا ۱ متر آب یا ۰ تا ۲۰۰ متر آب
• محفظه فولاد ضد زنگ
• ضد رطوبت، ضد تعریق، ضد نشت و درجه حفاظت IP68
• مقاومت عالی در برابر ضربه، فشار بالا، لرزش و خوردگی
• حفاظت قوی در برابر فرکانس رادیویی و تداخل الکترومغناطیسی
• دقت بالا، پاسخ فرکانس بالا و پایداری طولانی مدت خوب
• نصب و خوانش در محل به‌وسیله نمایش‌گر



در ارتباط با این محصول بخوانید:

• راهنمای ترانسمیتر سطح مستغرق از سیر تا پیاز!
• راهنمای اندازه‌گیری فشار سیال فرآیند با سنسور فشار
• ترانسمیتر فشار چیست و چه کاربردی دارد؟ + هر آنچه باید پیش از خرید بدانید.

بررسی تخصصی سطح‌سنج هیدرواستاتیک Ziasiot سری PT220FE ضد انفجار و خوردگی

مطالعه فنی این سری سطح‌سنج هیدرواستاتیک را با پرداختن به اصل اندازه‌گیری آغاز می‌کنیم زیرا برای درک بهتر عملکرد این ترانسمیترها و جزییات آن دخیل می‌باشد.

اصل اندازه گیری برای این سری لول‌سنج هیدرواستاتیک از نوع سنسور فشار سیلیکونی دیفیوز می‌باشد. این سنسور از یک ویفر سیلیکونی (تراشه سیلیکونی) که ماده‌ای نیمه‌رساناست برای اندازه‌گیری فشار استفاده می‌کند. یک دیافراگم نازک روی سیلیکون حک شده است که وقتی فشار اعمال می‌شود، کمی تغییر شکل می‌دهد. این تغییر شکل باعث تغییر مقاومت الکتریکی می‌شود که این فرآیند پیزومقاومت نام دارد و سپس این تغییر مقاومت برای تعیین فشار اندازه‌گیری می‌شود.

چرا این فناوری خاص است؟

• دقت بالا:‌ حساسیت سیلیکون، امکان اندازه‌گیری بسیار دقیق فشار توسط ارتفاع‌سنج هیدرواستاتیک، حتی در محدوده‌های فشار پایین را فراهم می‌کند.
• دوام: دیافراگم سیلیکونی محکم است و می‌تواند در محیط‌های سخت عملکرد خوبی داشته باشد.
• طراحی فشرده:‌ سنسورهای فشار سیلیکونی کوچک و سبک هستند و برای کاربردهایی که محدودیت فضا دارند، ایده‌آل هستند.
• پاسخ سریع: این سنسورهای فشار سیلیکونی تقریباً بلافاصله به تغییرات فشار واکنش نشان می‌دهند، که آن‌ها را برای سیستم‌های دینامیک مناسب می‌سازد.

مزایای سنسورهای فشار سیلیکونی دیفیوز

1. کاربردهای گسترده:‌ این سنسورها با گازها و مایعات کار می‌کنند و بنابراین این سری ارتفاع‌سنج هیدرواستاتیک در صنایع مختلف مانند نفت و گاز، تصفیه آب و غیره بسیار متنوع و کاربردی هستند.
2. پایداری عالی: این سنسورها دقت خود را در طولانی‌مدت حفظ می‌کنند و نیاز به کالیبراسیون مکرر در سطح‌سنج هیدرواستاتیک را کاهش می‌دهند.
3. مقرون‌به‌صرفه:‌ به لطف فرآیندهای پیشرفته تولید، عملکرد عالی را با هزینه مناسب ارائه می‌دهند.
4. جبران‌سازی دما: بسیاری از مدل‌ها برای تحمل تغییرات دمایی طراحی شده‌اند بدون این‌که دقت آن‌ها کاهش یابد.

معایب سنسورهای فشار سیلیکونی دیفیوز

1. حساسیت به فشار بیش از حد:‌ اگر فشار از حد مجاز سنسور بیشتر شود، ممکن است به دیافراگم آسیب برساند. انتخاب محدوده مناسب برای کاربرد لول‌سنج هیدرواستاتیک بسیار حیاتی است.
2. مواجهه با سیالات خورنده: اگرچه سیلیکون مقاوم است، ممکن است نیاز به روکش‌های محافظ یا محفظه‌های اضافی برای سازگاری با سیالات بسیار خورنده داشته باشد.
3. تداخل الکتریکی:‌ به عنوان یک سنسور الکترونیکی، ممکن است تحت تأثیر میدان‌های الکترومغناطیسی قوی قرار گیرد، اگرچه معمولاً با استفاده از محافظت (شیلدینگ) این مشکل کاهش می‌یابد.

در مجموع، اگر به دنبال دقت و قابلیت اطمینان هستید، سطح‌سنج هیدرواستاتیک با اصل اندازه گیری سنسور فشار سیلیکونی دیفیوز یک انتخاب عالی می‌باشد.

یکی دیگر از ویژگی‌های لول‌سنج هیدرواستاتیک سری PT220FE فشار مرجع گیج (نسبی) است. وقتی یک ارتفاع‌سنج هیدرواستاتیک از مرجع گیج استفاده می‌کند، فشار سیال را نسبت به فشار اتمسفر اطراف آن اندازه‌گیری و مقایسه می‌کند.

برای مثال، اگر فشار داخل یک مخزن را اندازه‌گیری کنید و فشار اتمسفری ۱ بار باشد، خوانش فشار ۳ بار گیج به این معناست که فشار مطلق داخل مخزن در واقع ۴ بار است (۳ بار گیج + ۱ بار اتمسفری).

چرا باید از یک ترانسمیتر فشار گیج استفاده کرد؟

• کاربردها: فشار گیج برای سیستم‌های باز مانند مخازن، خطوط لوله، یا هر فرآیندی که در معرض اتمسفر است، عالی است.
• کاربرپسند:‌ این نوع فشار مستقیماً به فشار اتمسفری که روزانه تجربه می‌کنید، ارجاع داده می‌شود و نیازی به محاسبات پیچیده ندارد.
• مقرون‌به‌صرفه:‌ سیستم‌های اندازه‌گیری فشار گیج نسبت به فشار مطلق ساده‌تر بوده و در بسیاری موارد اقتصادی‌تر هستند.

ارتفاع‌سنج هیدرواستاتیک گیج دارای یک پورت مرجع تهویه‌شده هستند که به فشار اتمسفر اجازه می‌دهد به‌عنوان مبنا عمل کند. هنگامی که فشار اتمسفر تغییر می‌کند (مثلاً به دلیل آب‌وهوا یا ارتفاع)، ارتفاع‌سنج هیدرواستاتیک به طور خودکار قرائت‌های خود را بر اساس آن تنظیم می‌کند.

نکته حرفه‌ای!

اگر سیستم شما در یک محیط خلأ یا محیط مهروموم‌شده کار می‌کند که فشار اتمسفری در آن مهم نیست، ممکن است به یک لول‌سنج هیدرواستاتیک مطلق نیاز داشته باشید. ترانسمیتر فشار مطلق فشار را نسبت به یک خلأ کامل اندازه‌گیری می‌کند.

محدوده فشار، حداقل و حداکثر فشارهایی است که لول‌سنج هیدرواستاتیک می‌تواند به‌دقت اندازه‌گیری کند. در این‌ سری سطح‌سنج هیدرواستاتیک، محدوده با دو واحد معادل ارائه شده است:

1. متر مربع آب (mH2O)

   از ۱ – ۰ متر مربع آب تا از ۲۰۰ – ۰ متر مربع آب: این به این معناست که لول‌سنج هیدرواستاتیک می‌تواند فشاری به ‌اندازه حداقل ۱ متر مربع آب (تقریباً معادل ۱۰ میلی‌بار یا ۰.۱ بار) و حداکثر ۲۰۰ متر مربع آب (تقریباً معادل ۲۰ بار) را اندازه‌گیری کند.

2. میلی‌بار (mbar) و بار

   از ۱۰۰ – ۰ میلی‌بار تا ۲۰ – ۰ بار: این فقط یک روش دیگر برای بیان همان محدوده است، اما در واحدی که در برخی صنایع رایج‌تر است.

چرا از دو واحد استفاده شده است؟

• انعطاف‌پذیری:‌ برخی صنایع یا کاربران اندازه‌گیری با متر مربع آب را ترجیح می‌دهند (مثلاً در هیدرولوژی یا سیستم‌های آبی)، درحالی‌که دیگران میلی‌بار یا بار را برای فرآیندهای صنعتی ترجیح می‌دهند.
• سهولت استفاده:‌ این امکان را می‌دهد که خوانش‌های ارتفاع‌سنج هیدرواستاتیک با واحدهایی که بیشتر با آن‌ها راحت هستید، هماهنگ شود و در زمان و تلاش برای تبدیل واحدها صرفه‌جویی کند.

این محدوده چه کاربردی دارد؟

× حد پایین (۰ تا ۱ متر مربع آب و ۰ تا ۱۰۰ میلی‌بار): این ارتفاع‌سنج هیدرواستاتیک برای کاربردهایی که به حساسیت بالا نیاز دارند، مانند اندازه‌گیری سطح در مخازن کم‌عمق یا خطوط لوله با فشار پایین، عالی است.

× حد بالا (۲۰۰ متر مربع آب و ۲۰ بار): این محدوده لول‌سنج هیدرواستاتیک را برای کاربردهای سنگین مانند نظارت بر چاه‌های عمیق یا خطوط لوله با فشار بالا مناسب می‌سازد.

انتخاب سطح‌سنج هیدرواستاتیک با محدوده فشار مناسب دقت اندازه‌گیری‌ها را تضمین کرده و از آسیب به سنسور جلوگیری می‌کند. اگر کاربرد شما فشارهایی فراتر از این محدوده را شامل می‌شود، بهتر است مدلی با ظرفیت بالاتر را در نظر بگیرید.

مشخصات عملکرد سطح‌سنج هیدرواستاتیک سری PT220FE

دقت یک ترانسمیتر فشار به حداکثر انحرافی اشاره دارد که می‌توانید بین فشار اندازه‌گیری‌شده و فشار واقعی انتظار داشته باشید. این مقدار به‌صورت درصدی از مقیاس کامل (FS) محدوده ترانسمیتر بیان می‌شود.

سطوح دقت لول‌سنج هیدرواستاتیک سری PT220FE

1. ±0.1%FS: ممکن است خوانش تا ۰.۱٪ از محدوده مقیاس کامل انحراف داشته باشد.
2. ±0.25%FS: انحراف ممکن است تا ۰.۲۵٪ از مقیاس کامل باشد.
3. ±0.5%FS: انحراف ممکن است تا ۰.۵٪ از مقیاس کامل باشد.

برای مثال، اگر محدوده مقیاس کامل ۲۰ -۰ بار باشد:

× برای 0.1±%FS، انحراف ممکن است ۰.۰۲± بار باشد.

× برای 0.5±%FS، انحراف ممکن است ۰.۰۵± بار باشد.

× برای 0.5±%FS، انحراف ممکن است ۰.۵± بار باشد.

چرا این مهم است؟

1. نیاز به دقت: در کاربردهایی مانند آزمایشگاه‌ها، تولید دارو یا مهندسی دقیق، مدل با دقت بالا (مثلاً 0.1±%FS) حیاتی است.
2. صرفه‌جویی: اگر کاربرد شما نیازی به دقت بسیار بالا ندارد (مثلاً نظارت بر سطح آب در یک مخزن)، دقت 0.25±%FS یا 0.5±%FS ممکن است کافی و مقرون‌به‌صرفه باشد.
3. تاثیر بر خوانش‌ها: هرچه دقت بالاتر باشد، می‌توانید اطمینان بیشتری به خوانش‌های ترانسمیتر، به‌ویژه هنگام کار در انتهای محدوده فشار، داشته باشید.

چگونه سطح دقت مناسب را انتخاب کنیم؟

• سیستم‌های حساس: برای دقت 0.1±%FS در مواردی که عملکرد یا ایمنی سیستم تحت تاثیر مستقیم است، استفاده کنید مانند آزمایشگاه‌ها، تولید دارو یا مهندسی دقیق.
• استفاده عمومی: دقت 0.25±%FS یا 0.5±%FS معمولاً برای کاربردهای کمتر حساس مانند تصفیه آب یا سیستم‌های HVAC کافی است.

پایداری بلندمدت به این معناست که دقت ارتفاع‌سنج هیدرواستاتیک چقدر ممکن است در طول یک بازه زمانی مشخص از کالیبراسیون اولیه خود انحراف پیدا کند. برای این سری ارتفاع‌سنج هیدرواستاتیک، برابر است با ≤0.2±%FS برای یک سال.

این به این معناست که پس از یک سال عملکرد مداوم، خوانش‌های لول‌سنج هیدرواستاتیک ممکن است حداکثر تا ۰.۲٪ از محدوده مقیاس کامل (FS) از دقت کالیبره اولیه خود انحراف داشته باشد.

چرا پایداری بلندمدت اهمیت دارد؟

• کاهش نیاز به نگهداری: سطح‌سنج هیدرواستاتیک با پایداری بالا نیاز به کالیبراسیون مجدد کمتری دارد و این باعث صرفه‌جویی در زمان و هزینه‌ها می‌شود.
• عملکرد پایدار: خوانش‌های دقیق و قابل‌اعتماد را در طول دوره‌های طولانی تضمین می‌کند، که برای کاربردهایی مانند کنترل فرآیند، نظارت یا سیستم‌های ایمنی بسیار حیاتی است.
• اطمینان به داده‌ها: به‌ویژه در سیستم‌هایی که اشتباهات کوچک در اندازه‌گیری می‌توانند پیامدهای بزرگی داشته باشند (مانند تولید دارو یا تولیدات دقیق صنعتی).

فرض کنید محدوده مقیاس کامل این ترانسمیتر ۰ تا ۲۰ بار باشد:

× انحراف 0.2±%FS به این معناست که اندازه‌گیری ممکن است پس از یک سال تا ۰.۰۴± بار انحراف داشته باشد.

× حال اگر سیستم شما چنین انحرافی را بدون تاثیرات قابل‌توجه تحمل کند، این سطح از پایداری کاملاً مناسب است.

کاربردهایی که از پایداری بالا بهره می‌برند:

1. نظارت بلندمدت: ایده‌آل برای لول‌سنج هیدرواستاتیک در کاربردهایی مانند سطوح مخازن یا فشار خطوط لوله، جایی که کالیبراسیون مجدد ممکن است دشوار یا نادر باشد.
2. محیط‌های حساس: مناسب برای سیستم‌هایی که به عملکرد پایدار در طول زمان نیاز دارند، مانند فرآیندهای شیمیایی یا نصب‌های دورافتاده مثل سکوهای فراساحلی.

زمان پاسخ‌گویی یک ترانسمیتر فشار به مدت زمانی اطلاق می‌شود که طول می‌کشد تا به تغییرات فشار واکنش نشان دهد و یک سیگنال خروجی پایدار ارائه دهد.

در لول‌سنج هیدرواستاتیک سری PT220FE، ترانسمیتر ادعا می‌کند که زمان پاسخ‌گویی آن ۳ میلی‌ثانیه است. این بدان معناست که این لول‌سنج هیدرواستاتیک کمتر از ۳ میلی‌ثانیه (۰.۰۰۳ ثانیه) طول می‌کشد تا تغییر فشار را اندازه‌گیری کرده و سیگنال متناسب با آن را ارائه دهد.

چرا زمان پاسخ‌گویی سریع اهمیت دارد؟

• سیستم‌های دینامیک: در سیستم‌هایی که فشار به سرعت تغییر می‌کند (مانند سیستم‌های هیدرولیک، توربوشارژرها، یا کنترل جریان)، زمان پاسخ‌گویی سریع لول‌سنج هیدرواستاتیک، نظارت و کنترل لحظه‌ای را تضمین می‌کند.
• کارایی فرآیند: زمان پاسخ‌گویی سریع به حفظ پایداری سیستم با امکان تنظیمات سریع کمک می‌کند، مانند مدارهایی برای فرآیندهای خودکار.
• ایمنی: در کاربردهای حیاتی مانند حفاظت از فشار بیش از حد، زمان پاسخ‌گویی سریع ارتفاع‌سنج هیدرواستاتیک خطر خرابی یا آسیب به سیستم را به حداقل می‌رساند.

چه زمانی به سطح‌سنج هیدرواستاتیک با زمان پاسخ‌گویی سریع نیاز دارید؟

× فرآیندهای پرسرعت: کاربردهایی مانند سیستم‌های توربین یا تست‌های خودرو از زمان پاسخ‌گویی فوق‌العاده سریع بهره می‌برند.

× تغییرات کوچک فشار: سیستم‌هایی که تغییرات جزئی و سریع فشار در آن‌ها اهمیت دارد، مانند دوزینگ دقیق یا آزمایشات آزمایشگاهی.

× نظارت لحظه‌ای: برای فرآیندهایی که به بازخورد فوری نیاز دارند، مانند کنترل پمپ‌ها یا شیرها در سیستم‌های خودکار.

مشخصات الکتریکی سطح‌سنج هیدرواستاتیک سری PT220FE

این بخش از ویژگی‌ها مشخص می‌کند که ترانسمیتر فشار چگونه اندازه‌گیری‌های خود را به سیستم شما منتقل می‌کند.

انواع خروجی موجود برای این سری ارتفاع‌سنج هیدرواستاتیک عبارتند از:

1. سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر

   یک سیگنال آنالوگ جریان است که اندازه‌گیری فشار متناسب با جریان در بازه ۴ تا ۲۰ میلی‌آمپر تغییر می‌کند.

   مزایا:

   × انتقال داده در فواصل طولانی با حداقل افت سیگنال.

   × مقاومت بالا در برابر نویز الکتریکی، مناسب برای محیط‌های صنعتی.

   × تشخیص آسان خطاها: جریانی کمتر از ۴ میلی‌آمپر اغلب نشان‌دهنده مشکل در سیستم است.

2. سیگنال ولتاژی ۰ تا ۱۰ ولت

   سیگنال آنالوگ ولتاژی است که در بازه ۰ تا ۱۰ ولت دی سی متناسب با اندازه‌گیری فشار تغییر می‌کند.

   مزایا:

   × ادغام ساده با دستگاه‌هایی مانند PLC یا داده‌نگارها.

   × ارائه سیگنال ولتاژی مستقیم و قابل درک.

3. سیگنال ولتاژی ۰ تا ۵ ولت

   مشابه خروجی ۱۰ – ۰ ولت دی سی اما با بازه ولتاژی کمتر.

   مزایا:

   × مناسب برای سیستم‌های کم‌مصرف یا کاربردهایی که ولتاژ پایین ترجیح داده می‌شود.

   × سازگار با سیستم‌هایی که برای بازه‌های سیگنال پایین طراحی شده‌اند.

در انتخاب بهترین خروجی برای سیستم باید نکات زیر را در نظر گرفت:

جریان ۲۰ – ۴ میلی‌آمپر: این خروجی بهترین گزینه برای محیط‌های صنعتی یا زمانی که فاصله بین ترانسمیتر و تجهیزات دریافت‌کننده زیاد است. همچنین برای کابل‌کشی‌های طولانی و محیط‌های پرنویز (مانند کارخانه‌ها) ایده‌آل می‌باشد.

ولتاژ ۱۰ – ۰ ولت دی سی یا ۵ – ۰ ولت دی سی: این خروجی‌های ولتاژی برای اتصالات کوتاه که افت ولتاژ مشکلی ایجاد نمی‌کند مناسب هستند و معمولاً در کاربردهایی مانند سیستم‌های HVAC، تجهیزات آزمایشگاهی، یا مواردی که PLCها ورودی ولتاژی داخلی دارند استفاده می‌شود.

بنابراین در انتخاب خروجی لول‌سنج هیدرواستاتیک باید سازگاری با سیستم، نویز محیط و حساسیت به توان را در نظر گرفت

مشخصات شرایط محیطی ارتفاع‌سنج هیدرواستاتیک سری PT220FE

محدوده دمای سیال به محدودیت‌های دمایی قابل‌قبول سیال (گاز یا مایع) اشاره دارد که ترانسمیتر می‌تواند بدون تاثیر بر دقت، عملکرد یا دوام خود اندازه‌گیری کند.

در سری PT220FE، ارتفاع‌سنج هیدرواستاتیک می‌تواند دمای سیال را بین ۰ تا ۸۰ درجه سانتیگراد تحمل کند، به این معنا که:

× دمای پایین سیال می‌تواند تا ۰ درجه سانتیگراد باشد. دمای پایین‌تر ممکن است باعث نقص عملکرد یا آسیب به دستگاه شود.

× دمای بالای سیال می‌تواند تا ۸۰ درجه سانتیگراد باشد. دمای بالاتر ممکن است باعث تخریب قطعات داخلی یا ارائه قرائت‌های نادرست شود.

در کاربرد ارتفاع‌سنج هیدرواستاتیک محدوده دمای سیال را در نظر می‌گیریم، زیرا:

1. ایمنی سیستم: استفاده از ترانسمیتر خارج از محدوده دمایی آن می‌تواند منجر به خرابی یا آسیب شود.
2. دقت اندازه‌گیری:‌ دماهای شدید خارج از محدوده مشخص شده می‌توانند باعث خطا در قرائت فشار شوند.
3. دوام:‌ قرارگیری طولانی‌مدت در معرض دماهای بسیار بالا یا پایین می‌تواند طول عمر ترانسمیتر را کاهش دهد.

کاربردهای مناسب برای این محدوده سیال:

• سیستم‌های آب و فاضلاب: ایده‌آل برای مایعات در دماهای محیطی یا کمی گرم‌شده.
• سیستم‌هایHVAC: مناسب برای هوا یا مایعات در بازه دمایی معمول.
• فرآیندهای صنعتی: مناسب برای فرآیندهایی که دماهای سیال در این بازه باقی می‌مانند.

رتبه‌بندی IP، میزان محافظت ترانسمیتر فشار را در برابر گرد و غبار، آب، و دیگر عناصر محیطی نشان می‌دهد. برای لول‌سنج هیدرواستاتیک سری PT220FE درجه حفاظت IP68 می‌باشد. این رتبه‌بندی از دو عدد تشکیل شده است:

• عدد اول (۶)

  این عدد سطح محافظت در برابر اجسام جامد (مانند گرد و غبار) را نشان می‌دهد.

  عدد ۶ به معنای محافظت کامل در برابر نفوذ گرد و غبار است؛ هیچ گرد و غباری نمی‌تواند وارد ترانسمیتر شود. در نتیجه دستگاه به‌طور کامل مهروموم شده است.

• عدد دوم (۸)

  این عدد سطح محافظت در برابر مایعات (مانند آب) را نشان می‌دهد.

  عدد ۸ به معنای قابلیت غوطه‌وری در آب تا عمق مشخص و برای مدت مشخص است، بدون این‌که آسیبی به دستگاه وارد شود. به طور خاص، ترانسمیتر می‌تواند در عمقی بیش از ۱ متر (تا چندین متر، بسته به شرایط خاص تولیدکننده) غوطه‌ور شود، بدون این‌که دچار خرابی شود.

چرا رتبه‌بندیIP مهم است؟

1. قابلیت اطمینان در محیط‌های سخت:

   اگر سطح‌سنج هیدرواستاتیک در فضای باز، مناطق شست‌وشو، یا مکان‌هایی که ممکن است در معرض گرد و غبار یا آب باشد (مانند کارخانه‌های فرآوری غذا، سکوهای نفتی، یا تصفیه‌خانه‌های فاضلاب) استفاده شود، رتبه‌بندی IP68 تضمین می‌کند که دستگاه به‌طور قابل‌ اعتمادی به کار خود ادامه می‌دهد.

2. دوام:

   با این سطح محافظت، نیازی نیست نگران تاثیر عوامل محیطی مانند خوردگی یا خرابی دستگاه باشید.

3. بدون نیاز به تعمیر و نگهداری:

   از آن‌جا که سطح‌سنج هیدرواستاتیک در برابر گرد و غبار و آب به‌صورت کامل مهروموم شده است، نیازی به تمیز کردن مکرر یا تعویض قطعات به دلیل فرسایش محیطی نخواهید داشت.

دیافراگم، یک غشای نازک و انعطاف‌پذیر در داخل ترانسمیتر فشار است که به تغییرات فشار واکنش نشان می‌دهد و تحمل دمایی آن نقش مهمی در عملکرد دستگاه دارد.. وقتی فشار اعمال می‌شود، دیافراگم خم می‌شود و این حرکت به یک سیگنال الکتریکی تبدیل می‌شود.

محدوده دمای دیافراگم نشان‌دهنده دماهایی است که می‌تواند بدون تأثیر بر عملکرد یا آسیب دیدن تحمل کند و برای این سری از ۰ تا ۸۰+ درجه سانتیگراد می‌باشد. بنابراین:

• ثبات در اندازه‌گیری:

  انعطاف‌پذیری دیافراگم برای خوانش دقیق فشار حیاتی است. دماهای شدید خارج از این محدوده ممکن است خواص آن‌را تغییر دهند و منجر به خوانش‌های غیر قابل‌ اعتماد شوند.

• دوام مواد:

  گرمای زیاد یا سرما می‌تواند باعث تخریب مواد دیافراگم در طول زمان شود و عمر مفید حسگر را کاهش دهد.

• محافظت از اجزای داخلی:

  به‌ویژه دماهای بالا ممکن است باعث انبساط یا انقباض مواد دیافراگم شوند که می‌تواند بر اجزای داخلی ترانسمیتر تاثیر بگذارد.

اگر کاربرد شما از این محدوده فراتر رود، چه باید کرد؟

× برای دماهای بالاتر (°۸۰ ˂):

از عناصر خنک‌کننده یا سپرهای حرارتی برای محافظت از دیافراگم استفاده کنید.

× برای دماهای پایین‌تر (°۰ ˃):

اگر دما بیش از حد پایین باشد، دیافراگم ممکن است بیش از حد سخت شود، بنابراین ممکن است به عایق‌بندی یا عناصر گرمایشی نیاز داشته باشید.

مشخصات مکانیکی ارتفاع‌سنج هیدرواستاتیک سری PT220FE

اتصال مکانیکی به نحوه‌ی اتصال فیزیکی ترانسمیتر فشار به سیستم یا تجهیزاتی که قرار است اندازه‌گیری انجام شود، اشاره دارد. این همان نقطه‌ای است که ترانسمیتر به لوله‌کشی یا مخزن متصل می‌شود.

انواع اتصالات مکانیکی سری PT220FE

1. غوطه‌ور:

   این نوع اتصال به توانایی لول‌سنج هیدرواستاتیک برای غوطه‌ور شدن مستقیم در مایعات یا سیالی که قرار است اندازه‌گیری شود، اشاره دارد. معمولاً در کاربردهایی مانند اندازه‌گیری سطح در مخازن یا منابع آبی که ترانسمیتر کاملاً در مایع قرار می‌گیرد، استفاده می‌شود.

   موارد استفاده رایج:‌ اتصالات غوطه‌ور برای سنسورهای عمق یا اندازه‌گیری سطوح مایعات در مخازن، چاه‌ها یا منابع آب باز مناسب هستند.

   مزایا:‌ تعامل مستقیم با سیال، اطمینان از اندازه‌گیری دقیق سطح در محیط‌های غوطه‌ور.

   × اگر کاربرد شما شامل اندازه‌گیری سطح یا نیاز به قرار دادن ترانسمیتر در یک مایع (مانند مخزن یا چاه) است، این بهترین گزینه است.

2. فلنج:

   اتصال فلنجی شامل یک دیسک دایره‌ای تخت است که ترانسمیتر را به لوله‌ها یا مخازن متصل می‌کند. فلنج‌ها با پیچ و مهره به یکدیگر متصل شده و یک آب‌بندی قوی و ایمن ایجاد می‌کنند.

   انواع و اندازه‌های فلنج:

   × فلنج‌ها در استانداردهای مختلفی مانند ANSI، DIN و JIS و در اندازه‌های مختلف موجود هستند.

   × اندازه‌های رایج فلنج ممکن است از DN 25 (قطر ۱ تا ۲ اینچ) تا DN 100 (قطر ۴ اینچ) متغیر باشد، اما بسته به نیاز سیستم متفاوت است.

   موارد استفاده رایج: در صنایعی مانند نفت و گاز، تصفیه آب و فرآوری شیمیایی که اتصالات قوی و ایمن مورد نیاز است، استفاده می‌شود.

   مزایا: آب‌بندی قوی، نصب و برداشتن آسان، و دوام بالا برای سیستم‌های فشار قوی.

   × مناسب برای سیستم‌های فشار قوی یا لوله‌های با قطر بزرگ که نیاز به اتصال بادوام و بدون نشتی دارند. ایده‌آل برای کاربردهای صنعتی حساس مانند نفت و گاز، تصفیه آب و محیط‌های سخت.

3. رزوه‌شده:

   اتصالات رزوه‌ای از پیچ‌ها یا مهره‌ها برای اتصال ترانسمیتر به لوله یا تجهیزات استفاده می‌کنند. رزوه‌های روی ترانسمیتر با رزوه‌های روی لوله یا اتصالات هماهنگ هستند.

   موارد استفاده رایج: معمولاً در سیستم‌های کوچک‌تر یا سیستم‌هایی که اتصالات فلنجی ضروری نیستند، استفاده می‌شوند.

   مزایا: نصب سریع، آب‌بندی آسان، مقرون‌به‌صرفه برای لوله‌های کوچک و سیستم‌های با فشار پایین تا متوسط.

   × اگر با لوله‌های کوچک یا سیستم‌های فشار پایین کار می‌کنید، اتصالات رزوه‌ای مقرون‌به‌صرفه و آسان برای نصب هستند. این اتصالات معمولاً در تنظیمات صنعتی عمومی یا آزمایشگاهی که فضا محدود است، استفاده می‌شوند.

مواد مورد استفاده برای اتصالات مکانیکی در ترانسمیتر فشار برای دوام، مقاومت در برابر خوردگی و عملکرد کلی بسیار مهم هستند. در سطح‌سنج هیدرواستاتیک سری PT220FE جنس اتصالات مکانیکی از ۳ ماده‌ی زیر است:

1. پُلی تترافلوئورو اتیلن (PTFE):

   PTFE یک پلاستیک مقاوم در برابر مواد شیمیایی است که معمولاً با نام تجاری تفلون شناخته می‌شود. این ماده دارای ویژگی‌های برجسته‌ای است که آن‌را برای بسیاری از کاربردهای صنعتی مناسب می‌سازد.

   ویژگی‌ها:

   × غیر واکنش‌پذیر: PTFE در برابر طیف وسیعی از مواد شیمیایی و حلال‌ها، از جمله اسیدها، بازها و روغن‌ها بسیار مقاوم است. این ویژگی آن‌را برای کاربردهایی که با مواد شیمیایی تهاجمی سر و کار دارند، ایده‌آل می‌کند.

   × مقاومت دمایی بالا: می‌تواند دماهایی از ۲۰۰- تا ۲۶۰ درجه سانتیگراد را تحمل کند.

   × ضریب اصطکاک پایین: PTFE دارای ضریب اصطکاک بسیار پایینی است که برای کاهش سایش و پارگی در قطعات متحرک مفید است.

   موارد استفاده رایج:

   × آب‌بندی و واشرها: به‌طور معمول به عنوان مواد آب‌بندی در اتصالات مکانیکی برای جلوگیری از نشت استفاده می‌شود.

   × صنایع شیمیایی: مناسب برای سیستم‌هایی که با مواد شیمیایی خورنده یا تهاجمی سروکار دارند، مانند صنایع دارویی، فرآوری مواد غذایی و پتروشیمی.

   × عایق‌کاری الکتریکی: به دلیل خواص عایقی آن، در سیم‌ها و کابل‌ها استفاده می‌شود.

2. فولاد ضد زنگ (316L):

   یک فولاد ضد زنگ آستنیتی با درجه بالا است که به‌خاطر مقاومت عالی در برابر خوردگی، به‌ویژه در محیط‌های سخت، شناخته می‌شود.

   ویژگی‌ها:

   × مقاومت در برابر خوردگی: در برابر طیف وسیعی از مواد شیمیایی و آب نمک مقاوم است، که آن‌را برای محیط‌های دریایی بسیار مناسب می‌سازد.

   × محتوای کم کربن: حرف L در 316L به معنای کم بودن کربن است که موجب می‌شود مقاومت به خوردگی بین‌دانه‌ای به‌ویژه در نقاط جوش بهتر باشد.

   × استحکام بالا: حتی در دماهای بالا (تا ۸۷۰ درجه سانتیگراد برای استفاده موقتی) استحکام مکانیکی خود را حفظ می‌کند.

   موارد استفاده رایج:

   × محیط‌های دریایی: برای استفاده در کاربردهای دریایی یا دریاچه‌ای که در آن خوردگی ناشی از آب نمک نگران‌کننده است، ایده‌آل است.

   × صنایع دارویی و غذایی: برای کاربردهایی که نیاز به محیط‌های بهداشتی و تمیز دارند، مناسب است.

   × فرآوری شیمیایی: در سیستم‌هایی که با اسیدهای قوی، کلریدها و سایر مواد شیمیایی تهاجمی سروکار دارند، استفاده می‌شود.

   × مخازن و دیگ‌های فشار: به‌خاطر مقاومت در برابر خوردگی و استحکام، در سیستم‌های فشار بالا بسیار مورد استفاده قرار می‌گیرد.

3. فولاد ضد زنگ (۳۰۴):

   فولاد ضد زنگ آستنیتی دیگری است که مشابه 316L است، اما مقاومت کمتری در برابر خوردگی در محیط‌های تهاجمی دارد.

   ویژگی‌ها:

   × مقاومت خوب در برابر خوردگی: اگرچه به‌اندازه 316L مقاوم در برابر مواد شیمیایی نیست، اما هنوز در برابر خوردگی ناشی از آب، هوا و بیشتر مواد شیمیایی رایج مقاوم است.

   × مقاومت کمتر در برابر آب نمک: در محیط‌های دریایی یا با آب نمک زیاد به ‌اندازه 316L مقاوم نیست، اما هنوز انتخاب مناسبی برای بسیاری از کاربردها است.

   × ساخت و جوشکاری آسان: فولاد ضد زنگ 304 نسبت به 316L راحت‌تر قابل شکل‌دهی، جوشکاری و ماشین‌کاری است.

   موارد استفاده رایج:

   × صنعت غذا و نوشیدنی: معمولاً در تجهیزات فرآوری مواد غذایی، صنعت آبجوسازی و لبنیات استفاده می‌شود.

   × کاربردهای صنعتی عمومی: مناسب برای سیستم‌هایی که به مقاومت در برابر خوردگی متوسط نیاز دارند، مانند تهویه مطبوع، تصفیه آب و تولید دارویی.

   × کاربردهای معماری: در کارهای فلزی تزئینی مانند نرده‌ها، قاب‌های پنجره و تابلوهای تبلیغاتی خارجی استفاده می‌شود.

کدام ماده برای کاربرد ارتفاع‌سنج هیدرواستاتیک بهترین است؟

• برای تماس با مواد شیمیایی، آب نمک یا محیط‌های شدید: فولاد ضد زنگ 316L و PTFE بهترین مقاومت را در برابر خوردگی و تخریب فراهم می‌کنند.
• برای کاربردهای صنعتی عمومی یا محیط‌های با خوردگی ملایم: فولاد ضد زنگ ۳۰۴ گزینه مقرون‌به‌صرفه‌تری است که عملکرد خوبی ارائه می‌دهد.
• برای آب‌بندی شیمیایی یا کاربردهای حساس: از PTFE برای اطمینان از این‌که سیستم شما بدون نشت و مقاوم در برابر مواد شیمیایی باقی بماند، استفاده کنید.

مایع پرکننده در یک سنسور فشار نقش حیاتی در تضمین اندازه‌گیری‌های دقیق و محافظت از اجزای داخلی سنسور دارد. در این سری لول‌سنج هیدرواستاتیک مایع پرکننده از نوع روغن سیلیکون می‌باشد.

روغن سیلیکون یک مایع ویسکوز و پایدار است که از پلیمرهای سیلیکونی ساخته شده است. این مایع به عنوان مایع پرکننده در برخی از انواع ترانسمیترهای فشار و سنسورها استفاده می‌شود، به‌ویژه آنهایی که از اصل اندازه‌گیری فشار تفاضلی یا گیج فشار استفاده می‌کنند.

نقش و عملکرد روغن سیلیکون در سنسورهای فشار:

1. انتقال فشار:

   روغن سیلیکون به عنوان یک واسطه انتقال فشار بین دیافراگم حساس به فشار و اجزای الکترونیکی سنسور عمل می‌کند. زمانی که فشار اعمال می‌شود، دیافراگم تغییر شکل می‌دهد. این تغییر شکل به روغن سیلیکون منتقل می‌شود و سپس فشار را به ترنسدیوسر داخلی سطح‌سنج هیدرواستاتیک (مانند سنسور فشار سیلیکونی دیفیوز) منتقل می‌کند.

2. پایداری دمایی:

   روغن سیلیکون دارای پایداری حرارتی خوبی است و در برابر دماهای بالا مقاوم است. این روغن می‌تواند در یک محدوده دمای وسیع عمل کند که آن‌را برای استفاده در محیط‌هایی که سطح‌سنج هیدرواستاتیک باید در معرض تغییرات دما قرار گیرد، ایده‌آل می‌کند.

3. محافظت از اجزای داخلی:

   روغن سیلیکون به محافظت از اجزای داخلی سنسور فشار در برابر خوردگی، گرد و غبار و رطوبت کمک می‌کند. همچنین از آسیب ناشی از ارتعاشات و شوک به قطعات حساس داخل سطح‌سنج هیدرواستاتیک جلوگیری می‌کند.

4. کاهش اصطکاک:

   روغن سیلیکون اصطکاک داخلی سنسور را کاهش می‌دهد و حرکت دیافراگم را روان می‌کند که این امر حساسیت و دقت سطح‌سنج هیدرواستاتیک را افزایش می‌دهد.

روغن سیلیکون به عنوان مایع پرکننده معمولاً در سنسورهایی که برای اندازه‌گیری فشار در سیال‌های غیر خورنده و تمیز طراحی شده‌اند، استفاده می‌شود. بهترین عملکرد را در سیستم‌هایی دارد که سیال نسبتاً پایدار است و حاوی ذرات ساینده یا مواد بسیار واکنشی نیست.

سیال‌های سازگار (موارد استفاده معمول):

• آب تمیز: سیستم‌های آبی که سیال حاوی مواد شیمیایی تهاجمی یا آلودگی نباشد.
• هوا و گازها: گازهای غیرخورنده مانند هوای خشک یا گازهای بی‌اثر (مانند نیتروژن).
• روغن‌ها: برخی روغن‌ها (به‌ویژه روغن‌های غیر خورنده) که در فرآیندهای صنعتی استفاده می‌شوند.
• صنعت غذا و نوشیدنی: مناسب برای سیال‌های استفاده شده در فرآوری مواد غذایی، به‌شرط این‌که خطر آلودگی یا خوردگی وجود نداشته باشد.

سیال‌های ناسازگار:

• مایعات یا گازهای خورنده: مانند مواد اسیدی یا قلیایی. روغن سیلیکون ممکن است در اثر تماس با این سیال‌ها تخریب یا آلوده شود.
• سیال‌های ویسکوز یا حاوی ذرات: سیال‌هایی که ویسکوزیته بالا یا ذرات معلق دارند ممکن است روغن سیلیکون را مسدود یا آلوده کنند که این امر دقت لول‌سنج هیدرواستاتیک را کاهش می‌دهد.
• هیدروکربن‌ها: برخی روغن‌ها و سوخت‌ها ممکن است روغن سیلیکون را تجزیه کنند یا مشکلات سازگاری ایجاد کنند.

چرا روغن سیلیکون را انتخاب کنیم؟

× پایداری بلندمدت: روغن سیلیکون عمر طولانی دارد و حتی تحت فشار و تغییرات دمایی بالا نیز پایدار می‌ماند.

× غیر فرار: برخلاف برخی دیگر از سیالات، روغن سیلیکون غیر فرار است و به سرعت تبخیر یا تجزیه نمی‌شود، که این امر باعث می‌شود لول‌سنج هیدرواستاتیک برای مدت طولانی قابل اعتماد باشد.

× محدوده ویسکوزیته مناسب: روغن سیلیکون تعادل مناسبی از ویسکوزیته را فراهم می‌کند تا فشار به‌طور مؤثر منتقل شود، بدون این‌که خیلی غلیظ شود (که می‌تواند زمان پاسخ‌گویی سنسور را کند نماید) یا خیلی رقیق باشد (که می‌تواند دقت را کاهش دهد).

ملاحظات استفاده از روغن سیلیکون با سیال‌های مختلف:

1. آب و مایعات غیر خورنده: اگر سیستم از مایعات تمیز مانند آب یا روغن‌های سبک استفاده می‌کند، روغن سیلیکون در ارتفاع‌سنج هیدرواستاتیک انتخاب ایده‌آلی است.
2. سیستم‌های گازی: برای سیستم‌های گازی کم‌فشار که سیال خشک و غیرخورنده است، روغن سیلیکون خوب عمل می‌کند.
3. صنایع غذایی و دارویی: در این صنایع، سنسور فشار با روغن سیلیکون باید با سیال‌های تمیز و غیر واکنشی استفاده شود تا از آلودگی جلوگیری شود.

اتصال الکتریکی در یک سنسور فشار به معنای نحوه اتصال سیگنال‌های الکتریکی (خروجی، قدرت، و غیره) سنسور به سیستم خارجی است. اتصالات الکتریکی ارتفاع‌سنج هیدرواستاتیک سری PT220FE شامل دو گزینه‌ی کابل خروجی و Field housing with cable gland می‌باشد.

1. کابل خروجی:

   کابل خروجی به نقطه‌ای در سنسور گفته می‌شود که در آن کابل‌های الکتریکی وصل می‌شوند، که این امکان را فراهم می‌کند تا سیگنال و توان بین سنسور و سیستم کنترل انتقال یابد. این یک نقطه مستقیم و نمایان است که کابل‌ها از آن خارج می‌شوند.

   نحوه عملکرد:

   × کابل خروجی معمولاً یک نقطه اتصال ساده برای کابل است که داده‌ها (خروجی) یا توان را به سنسور و از آن منتقل می‌کند.

   × این خروجی‌ها معمولاً به گونه‌ای طراحی شده‌اند که از اجزای الکتریکی داخلی سنسور در برابر شرایط خارجی مانند رطوبت یا گرد و غبار محافظت کنند، هرچند ممکن است به اندازه فیتینگ‌های کابل محکم نباشند.

   موارد استفاده معمول:

   × معمولاً در کاربردهای ساده یا محیط‌های داخلی که حفاظت در برابر شرایط جوی اهمیت چندانی ندارد و سنسور در معرض شرایط سخت قرار نمی‌گیرد.

   مزایا:

   × نصب و تعویض کابل‌ها آسان است.

   × مقرون به صرفه‌تر برای محیط‌های استاندارد و غیرخشن.

   معایب:

   × ممکن است به اندازه اتصال کابل گلند محافظت نکند.

   × سیم‌کشی نمایان ممکن است در شرایط خشن یا سخت (مثلاً در محیط‌های بیرونی، مرطوب یا خطرناک) آسیب‌پذیر باشد.

2. Field housing with cable gland

   Field housing یک محفظه محافظ است که اتصالات الکتریکی سنسور را احاطه می‌کند و محافظت بهتری از آن‌ها در برابر شرایط خارجی فراهم می‌آورد. کابل گلند یک جزء آب‌بندی در محفظه است که اطمینان می‌دهد کابل به‌درستی به محفظه وصل شده و از ورود گرد و غبار، آب و سایر آلودگی‌ها جلوگیری می‌کند.

   نحوه عملکرد:

   × Field housing اتصالات الکتریکی را در بر می‌گیرد و کابل گلند نقطه ورودی کابل را آب‌بندی می‌کند. این آب‌بندی باعث می‌شود که اجزای داخلی از رطوبت، گرد و غبار یا تماس با مواد شیمیایی محافظت شوند.

   × کابل گلند می‌تواند دور کابل سفت شود و یک آب‌بندی مقاوم در برابر شرایط جوی فراهم کند و از آسیب دیدن کابل و سنسور جلوگیری نماید.

   موارد استفاده معمول:

   × ایده‌آل برای کاربردهای بیرونی، محیط‌های سخت یا جوهای انفجاری (برای محیط‌های دارای استاندارد ATEX).

   × معمولاً در صنایعی مانند نفت و گاز، فرآوری شیمیایی، تصفیه آب و هر جایی که حفاظت در برابر آسیب‌های فیزیکی یا شرایط جوی اهمیت دارد، استفاده می‌شود.

   مزایا:

   × آب‌بندی و محافظت‌شده: حفاظت بالا در برابر ورود آب، گرد و غبار و سایر عوامل محیطی (با درجه حفاظت IP بالا).

   × مناسب برای محیط‌های صنعتی، بیرونی یا سخت که نیاز به حفاظت در برابر ارتعاش، ضربه یا شرایط جوی شدید دارند.

   × معمولاً در مکان‌هایی که سنسور باید در برابر ضربه و آسیب مقاوم باشد، استفاده می‌شود.

   معایب:

   × هزینه کمی بالاتر از کابل خروجی ساده.

   × نصب ممکن است به دلیل وجود محفظه اضافی و آب‌بندی کمی پیچیده‌تر باشد.

کدام اتصال الکتریکی بهتر است؟

کابل خروجی:

• مناسب برای محیط‌های داخلی، تمیز و غیرخشن که حفاظت در برابر شرایط جوی چندان اهمیت ندارد.
• مقرون به صرفه و نصب آسان.

Field housing with cable gland

• انتخاب بهتر برای شرایط بیرونی، صنعتی یا محیط‌های سخت که نیاز به حفاظت از رطوبت، گرد و غبار، مواد شیمیایی یا آسیب‌های فیزیکی وجود دارد.
• ارائه حفاظت بالاتر و مناسب برای مناطقی با مقررات زیست‌محیطی سخت یا محیط‌های با ریسک بالا (مانند دکل‌های نفتی، تصفیه‌خانه‌های آب یا جوهای انفجاری).
• دوام و قابلیت اطمینان بیشتر در بلندمدت، که این انتخاب را در صورتی که سطح‌سنج هیدرواستاتیک در معرض شرایط چالش‌برانگیز قرار گیرد، ارزشمند می‌سازد.

تاییدیه‌ها و گواهینامه‌های لول‌سنج هیدرواستاتیک سری PT220FE

تاییدیه‌ها و گواهینامه‌های CE، NEPSI و ISO 9001 که برای این سری سطح‌سنج هیدرواستاتیک ذکر شده، شاخص‌های مهمی از کیفیت، ایمنی و تطابق با استانداردهای صنعتی محصول هستند. در این‌جا به شرح کوتاهی از هر کدام می‌پردازیم:

1. CE (مطابقت اروپایی)

   علامت CE نشان می‌دهد که ارتفاع‌سنج هیدرواستاتیک با استانداردهای ایمنی، بهداشت و حفاظت از محیط‌زیست اتحادیه اروپا (EU) تطابق دارد. این گواهینامه برای محصولات فروخته‌شده در منطقه اقتصادی اروپا (EEA) الزامی است.

   مزایا:

   × مطابقت با مقررات: علامت CE تضمین می‌کند که محصول الزامات ایمنی و محیطی اتحادیه اروپا را برآورده می‌کند، بنابراین می‌توانید اطمینان داشته باشید که این محصول هنگام استفاده به‌طور ایمن برای کاربران و محیط‌زیست خواهد بود.

   × دسترسی به بازار: این گواهینامه برای فروش در اتحادیه اروپا الزامی است. اگر قصد دارید ارتفاع‌سنج هیدرواستاتیک را در بازار اروپا استفاده یا به فروش برسانید، گواهینامه CE ضروری است.

   × تضمین کیفیت: گواهینامه CE نشان‌دهنده تعهد به کیفیت محصول است و به مشتریان این اطمینان را می‌دهد که محصول مطابق با بالاترین استانداردهای ایمنی و عملکرد است.

   × اگر شما در بازارهای اروپایی فعالیت دارید، این گواهینامه تضمین می‌کند که ترانسمیتر فشار از نظر قانونی تطابق دارد و می‌تواند در این مناطق بدون هیچ مشکلی مورد استفاده و بازاریابی قرار گیرد.

2. NEPSI (National Electrical Products Safety Incident):

   NEPSI یک گواهینامه است که توسط سازمان ملی ایمنی محصولات الکتریکی چین صادر می‌شود. این گواهینامه برای محصولات فروخته‌شده و استفاده‌شده در چین، به‌ویژه در محصولات الکتریکی، ایمنی و کنترل صنعتی صادر می‌شود.

   مزایا:

   × تضمین ایمنی در چین: NEPSI تضمین می‌کند که لول‌سنج هیدرواستاتیک با استانداردهای سخت ایمنی چین برای محصولات الکتریکی و الکترونیکی، به‌ویژه در کاربردهای صنعتی، مطابقت دارد.

   × کاهش ریسک:‌ این گواهینامه اطمینان می‌دهد که محصول برای ایمنی الکتریکی، کنترل کیفیت و قابلیت اعتماد آزمایش شده است و ریسک خرابی یا خطرات در محیط را کاهش می‌دهد.

   × دسترسی به بازار چین: اگر پروژه یا کسب‌وکار شما در چین فعالیت دارد یا قصد دارید تجهیزات را در آن‌جا استفاده یا به فروش برسانید، گواهینامه NEPSI برای اطمینان از تطابق محصول با استانداردهای ایمنی و مقررات محلی ضروری است.

3. ISO 9001 (سازمان بین المللی استاندارد):

   ISO 9001 یک استاندارد بین‌المللی برای سیستم‌های مدیریت کیفیت (QMS) است. این نشان‌دهنده این است که تولیدکننده یک رویکرد سیستماتیک برای کنترل کیفیت، بهبود مستمر و رضایت مشتریان پیاده‌سازی کرده است.

   مزایا:

   × مدیریت کیفیت:‌ گواهینامه ISO 9001 نشان‌دهنده این است که تولیدکننده فرآیندها و بهترین شیوه‌های تعریف‌شده‌ای برای حفظ کیفیت و قابلیت اعتماد سطح‌سنج هیدرواستاتیک دنبال می‌کند.

   × بهبود مستمر: تولیدکنندگان دارای گواهینامه ISO 9001 به ارزیابی‌ها و بهبودهای منظم در عملیات خود متعهد هستند که این اطمینان را می‌دهد که محصولات آن‌ها به‌طور مداوم با کیفیت بالا تولید می‌شوند.

   × تمرکز بر رضایت مشتری:‌ این گواهینامه رویکرد مشتری‌محور را نشان می‌دهد و بر این موضوع تاکید دارد که شرکت اولویت را به نیازها و انتظارات مشتریان می‌دهد.

   × شناخت جهانی:‌ از آن‌جا که این استاندارد بین‌المللی شناخته‌شده است، ISO 9001 اطمینان می‌دهد که محصولات با استانداردهای کیفیت جهانی منطبق هستند و این امر به شما کمک می‌کند تا اعتماد مشتریان جهانی را جلب کنید.

   × گواهینامه ISO 9001 اطمینان می‌دهد که سطح‌سنج هیدرواستاتیک از تولیدکننده‌ای با سابقه ثابت در ارائه محصولات با کیفیت و قابل اعتماد به بازار می‌آید. این بدان معناست که شرکت به بهبود مداوم محصول متعهد است که می‌تواند به افزایش طول عمر و قابلیت اطمینان ترانسمیتر فشار شما کمک کند.

بنابراین داشتن گواهینامه‌های CE، NEPSI و ISO 9001 به این معناست که این سری ارتفاع‌سنج هیدرواستاتیک با استانداردهای بالای کیفیت، ایمنی و تطابق مطابقت دارد. این گواهینامه‌ها به شما اطمینان می‌دهند که شما از محصولی استفاده یا خریداری می‌کنید که به‌طور کامل آزمایش شده، برای استفاده در بازارهای مختلف ایمن است و از تولیدکننده‌ای قابل اعتماد و متمرکز بر کیفیت می‌آید.

درجه محافظت در برابر انفجار

استانداردهای حافظت در برابر انفجار “Intrinsic Safety “i و Flameproof Enclosure “d” برای ایمنی در مناطق خطرناک که در آن‌ها خطر انفجار به دلیل حضور گازها، بخارات یا گرد و غبار قابل اشتعال وجود دارد، ضروری هستند. این گواهینامه‌ها اطمینان می‌دهند که سطح‌سنج هیدرواستاتیک در محیط‌های بالقوه انفجاری ایمن است.

• “Intrinsic Safety “i:

  ایمنی ذاتی (i) یک روش حفاظت است که تضمین می‌کند تجهیزات الکتریکی انرژی کافی برای مشتعل کردن یک جو انفجاری تولید نمی‌کنند. این سیستم به‌گونه‌ای طراحی شده است که حتی در صورت بروز خرابی، انرژی آزاد شده توسط دستگاه به اندازه‌ای پایین باشد که از اشتعال مواد قابل اشتعال جلوگیری کند.

  نحوه عملکرد:

  × دستگاه‌های الکتریکی که ایمنی ذاتی دارند، انرژی خروجی خود را از نظر ولتاژ و جریان محدود می‌کنند تا نتوانند جرقه، قوس یا حرارتی تولید کنند که ممکن است جو انفجاری را مشتعل کند.

  × ایمنی ذاتی می‌تواند به اجزای مختلفی مانند سیم‌کشی‌ها، ترانسمیترها یا مدارها اعمال شود و اغلب شامل ایزوله کردن اتصالات الکتریکی دستگاه با استفاده از موانعی است که انرژی ممکن برای رسیدن به مناطق خطرناک را محدود می‌کند.

  مزایا:

  × جلوگیری از جرقه یا حرارت: حتی اگر دستگاه دچار خرابی شود، به‌گونه‌ای طراحی شده است که انرژی کافی برای ایجاد اشتعال آزاد نمی‌کند، که ریسک انفجار در محیط‌های ناپایدار را کاهش می‌دهد.

  × ایمنی بالا برای جوهای ناپایدار: این روش برای محیط‌هایی که گازهای قابل اشتعال یا گرد و غبار وجود دارند، مانند سکوهای نفتی، کارخانه‌های شیمیایی یا سیلوهای غلات، ایده‌آل است.

  × صرفه‌جویی در هزینه: از آن‌جا که تجهیزات دارای ایمنی ذاتی می‌توانند بدون نیاز به حفاظت اضافی استفاده شوند، نصب در مناطق خطرناک را ساده می‌کند.

  × اگر در محیطی کار می‌کنید که گازها یا گرد و غبار قابل اشتعال وجود دارد، مانند صنایع نفت، گاز، پتروشیمی یا داروسازی، گواهینامه ایمنی ذاتی (i) تضمین می‌کند که لول‌سنج هیدرواستاتیک هیچ‌گونه ریسک اشتعالی نخواهد داشت و می‌تواند به‌طور ایمن در این مناطق استفاده شود.

• “Flameproof Enclosure “d:

  گواهینامه محفظه ضد انفجار (d) به یک محفظه مقاوم اشاره دارد که اجزای داخلی دستگاه را در صورت وقوع انفجار محافظت می‌کند. اگر انفجاری در داخل محفظه رخ دهد، طراحی ضد انفجار تضمین می‌کند که انفجار از محفظه خارج نشود و از اشتعال محیط خارجی جلوگیری کند.

  نحوه عملکرد:

  × محفظه ضد انفجار به‌گونه‌ای ساخته شده است که بتواند انفجارهای داخلی را تحمل کند و انفجار را در داخل محفظه نگه دارد. این محفظه به‌طور محکم مهر و موم شده و مواد استفاده‌شده قادر به تحمل دما و فشار بالا هستند.

  × اگر جرقه یا قوس الکتریکی داخلی رخ دهد، محفظه انرژی را به‌گونه‌ای هدایت می‌کند که از اشتعال جو اطراف جلوگیری کند، حتی اگر دستگاه با گازها یا بخارات قابل اشتعال در تماس باشد.

  مزایا:

  × محافظت در برابر انفجار داخلی: اگر یک خرابی در دستگاه باعث اشتعال شود، محفظه انفجار را در داخل دستگاه نگه می‌دارد و از گسترش آن به محیط خارجی جلوگیری می‌کند.

  × حفاظت قابل اعتماد: محفظه‌های ضد انفجار در جلوگیری از حوادث بسیار قابل اعتماد هستند، که این موضوع در محیط‌های خطرناک که ایمنی اولویت است، حیاتی است.

  × مناسب برای شرایط سخت:‌ طراحی ضد انفجار تضمین می‌کند که دستگاه حتی در دماهای شدید یا در جوهای انفجاری به‌طور ایمن کار کند.

  × گواهینامه محفظه ضد انفجار (d) برای محیط‌هایی که مواد بسیار انفجاری وجود دارند یا در جایی که مواد شیمیایی فرار نگهداری می‌شوند، ضروری است. این گواهینامه در سکوهای نفت و گاز، پالایشگاه‌های شیمیایی، معادن یا محیط‌های صنعتی انفجاری استفاده می‌شود و بالاترین سطح حفاظت در برابر گسترش آتش یا انفجار را فراهم می‌کند.

ترکیب ایمنی ذاتی “i” و محفظه ضد انفجار “d”:

وقتی دستگاهی هم گواهینامه ایمنی ذاتی (i) و هم گواهینامه محفظه ضد انفجار (d) را داشته باشد، حفاظت جامعی را در مناطق خطرناک ارائه می‌دهد:

1. ایمنی ذاتی تضمین می‌کند که اجزای الکتریکی هرگز انرژی بیشتر از آن‌چه که می‌تواند باعث اشتعال شود، آزاد نمی‌کنند، حتی در شرایط خرابی.
2. محفظه ضد انفجار تضمین می‌کند که اگر انفجار داخلی رخ دهد، در داخل دستگاه محصور می‌شود و از اشتعال محیط خارجی جلوگیری می‌کند.
3. این ترکیب حفاظت دوگانه فراهم می‌آورد، که احتمال جرقه یا اشتعال را از طریق ایمنی ذاتی کاهش می‌دهد و هر انفجار ممکن را از طریق طراحی ضد انفجار مهار می‌کند. این ویژگی‌ها سطح‌سنج هیدرواستاتیک را برای استفاده در محیط‌هایی که گازها، گرد و غبار یا مواد شیمیایی بسیار ناپایدار دارند، ایده‌آل می‌کند.

مزایای این محافظت‌ها در مناطق خطرناک:

• تضمین ایمنی: این گواهینامه‌ها تضمین می‌کنند که لول‌سنج هیدرواستاتیک برای استفاده در محیط‌هایی که خطر انفجار بالاست ایمن است. این اطمینان را می‌دهد که سنسور حتی در صورت بروز خرابی داخلی، آتش‌سوزی یا اشتعالی ایجاد نخواهد کرد.
• مطابقت قانونی: بسیاری از کشورها و صنایع ایجاب می‌کنند که تجهیزات استفاده‌ شده در جوهای انفجاری با این استانداردهای ایمنی مطابقت داشته باشند. داشتن هر دو گواهینامه تضمین می‌کند که تجهیزات شما با مقررات ایمنی بین‌المللی (مانند ATEX یا IECEx) مطابقت دارد.
• کاهش ریسک حوادث: این حفاظت‌ها احتمال بروز انفجار یا آتش‌سوزی در محیط‌های خطرناک را به حداقل می‌رسانند و به محافظت از کارکنان، تجهیزات و خود تاسیسات در برابر حوادث فاجعه‌آمیز کمک می‌کنند.
• کاربردهای وسیع‌تر: این حفاظت‌ها امکان استفاده از ارتفاع‌سنج هیدرواستاتیک را در مکان‌های بسیار خطرناک مانند پالایشگاه‌های نفت، کارخانه‌های شیمیایی، خطوط لوله گاز یا سایت‌های معدنی فراهم می‌کنند، جایی که تجهیزات دیگر ممکن است مجاز نباشند.

شرکت سازنده	Ziasiot
کشور سازنده	چین
سری	PT220FE
نوع سنسور	ترانسمیتر فشار
اصل اندازه گیری	سنسور فشار سیلیکونی دیفیوز
فشار مرجع	گیج (نسبی)
دامنه اندازه گیری فشار	گیج: ۱ - ۰ متر مربع آب تا ۲۰۰ - ۰ متر مربع آب / ۱۰۰ - ۰ میلی‌بار تا ۲۰ - ۰ بار
حد پایین فشار (بار)	۰
حد بالای فشار (بار)	۲۰
حد پایین فشار (psi)	۰
حد بالای فشار (psi)	۲۹۰.۱
دقت	≤ ± 0.1 %FS ≤ ± 0.25 %FS ≤ ± 0.5 %FS
پایداری در بلند مدت	≤ ±0.2 %FS
جزییات پایداری در بلند مدت	±0.2 %FS/به صورت سالانه
قابلیت تنظیم	خیر
زمان پاسخگویی	< 3 ms
خروجی	سیگنال جریانی ۴ تا ۲۰ میلی آمپر سیگنال ولتاژی ۰ تا ۱۰ ولت سیگنال ولتاژی ۰ تا ۵ ولت
ولتاژ تغذیه	از ۱۲ تا ۳۰ ولت دی سی از ۱۲ تا ۳۲ ولت دی سی از ۱۵ تا ۳۰ ولت دی سی
حد پایین دمای سیال (°C)	۰
حد بالای دمای سیال (°C)	۸۰
حد پایین دمای محیط (°C)	۰
حد بالای دمای محیط (°C)	۸۰
درجه حفاظت	IP68
اتصال مکانیکی	غوطه‌ور فلنج رزوه شده
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	پُلی تترافلوئورو اتیلن (316L) فولاد ضد زنگ فولاد ضد زنگ (۳۰۴)
مایع پر‌کننده	روغن سیلیکون
اتصال الکتریکی	کابل خروجی Field housing with cable gland
دارای نمایشگر	بله
تاییدیه و گواهینامه ها	CE / European Community NEPSI / China ISO 9001 | Worldwide
درجه محافظت در برابر انفجار	Intrinsic Safety "i" Flameproof Enclosure "d"

کاربردهای سنسور فشار Ziasiot سری PT220FE

کاربردها	صنایع
اندازه‌گیری سطح هیدرواستاتیک	نفت و گاز
تصفیه آب	شیمیایی
نظارت بر سطح در مخازن رو باز	پتروشیمی
فاضلاب، نظارت بر سطح لجن	انرژی
اندازه‌گیری سطح در مخازن	آب و فاضلاب
اندازه‌گیری سطح در مخازن گاز مایع	مواد اولیه
اندازه‌گیری سطح چاه عمیق
اندازه‌گیری سطح مایع گل آلود
اندازه‌گیری سطح در حوضچه آب
اندازه‌گیری سطح در مخازن بالاست
اندازه‌گیری سطح آب زیرزمینی
اندازه‌گیری سطح پایدار در آب فوق خالص
اندازه‌گیری سطح در چاه‌های فاضلاب
سکوهای نفتی
حفاری نفت و گاز
آزمایشگاه‌های کالیبراسیون
نظارت بر فشار در مناطق خطرناک
اندازه‌گیری فشار مایع، بخار و گاز
اندازه‌گیری سطح هیدرواستاتیک
آزمایشگاه
مناطق بالقوه خطرناک
سیستم خط لوله نفت
تحقیق و بهره‌برداری نفت
تولید نفت و گاز بالادست
نیروگاه آبی
اکتشاف نفت

.h_iframe-aparat_embed_frame{position:relative;}.h_iframe-aparat_embed_frame .ratio{display:block;width:100%;height:auto;}.h_iframe-aparat_embed_frame iframe{position:absolute;top:0;left:0;width:100%;height:100%;}

نام فایل	لینک دانلود
دیتاشیت
