سنسور سطح مایع Endress+Hauser سری FMX 21

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند اندرس هاوزر

ویژگی‌ها:

  • فشار مرجع: مطلق
  • دامنه اندازه‌گیری فشار: گیج: از ۱.۵ – ۰ تا ۳۰۰ – ۰ psi / از ۱۰۰ – ۰ میلی بار تا ۲۰ – ۰ بار، مطلق: از ۳۰ – ۰ تا ۳۰۰ – ۰ psi / از ۲ – ۰ بار تا ۲۰ – ۰ بار
  • دقت (FS%): ±۰.۱ ،±۰.۲
  • خروجی: ۲۰ – ۴ میلی‌آمپر، ۲۰ – ۴ میلی‌آمپر ®HART
  • اتصال مکانیکی: گیره تعلیق، پیچ نصب کابل با رزوه ½G1 یا ½NPT1
  • جنس اتصال مکانیکی: سرامیک، اکسید آلومینیوم
  • اتصال الکتریکی: Cable outlet

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی سنسور سطح مایع Endress+Hauser سری FMX 21

سنسور سطح مایع Waterpilot FMX21 با سلول اندازه‌گیری سرامیکی خازنی و بدون روغن، معمولا در فرآیندها و کاربردهای محیطی برای اندازه‌گیری سطح هیدرواستاتیک استفاده می‌شود. با خروجی HART، محدوده‌های اندازه‌گیری را می‌توان آزادانه تنظیم کرد و اندازه‌گیری سطح جبران‌شده با چگالی را می‌توان فعال کرد. دارای گواهینامه آب آشامیدنی است و اندازه‌گیری دمای بدون وقفه را ارائه می‌دهد. نسخه‌هایی برای کاربرد در فاضلاب‌ها و لجن‌ها یا استفاده در آب نمک نیز موجود است.

Waterpilot FMX21 یک سنسور فشار برای اندازه گیری سطح هیدرواستاتیک است که در ۳ ورژن مختلف قابل ارائه می‌باشد:

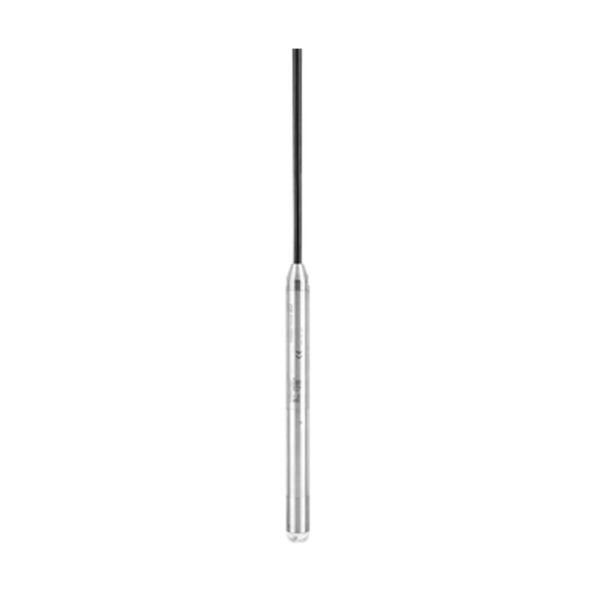

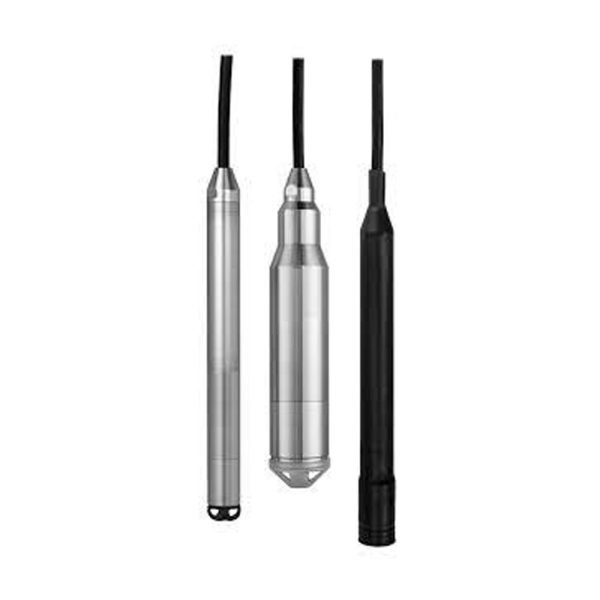

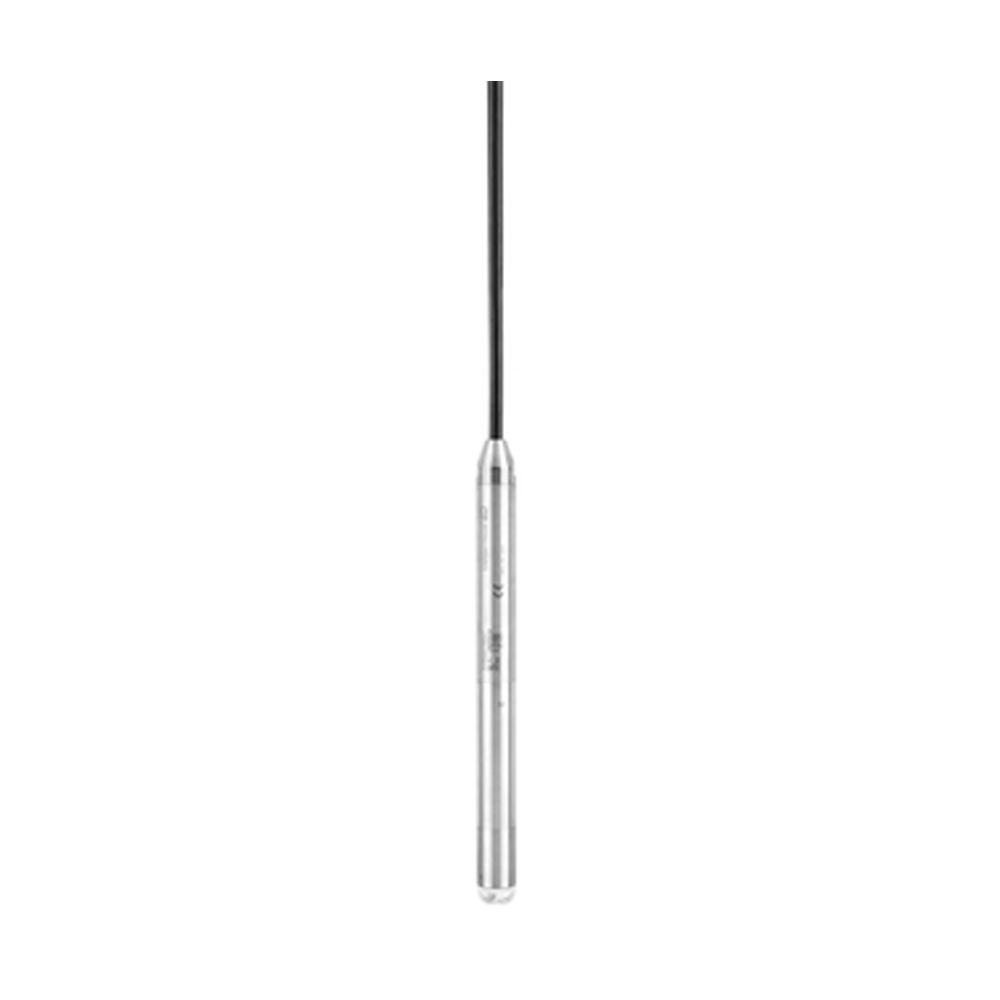

  • مدل FMX 21 با هوزینگ فولاد ضد زنگ، قطر خارجی ۲۲ میلی متر: این ورژن برای کاربردهای آب آشامیدنی و برای استفاده در چاه‌ها و چاه‌های با قطر کم بسیار مناسب است.

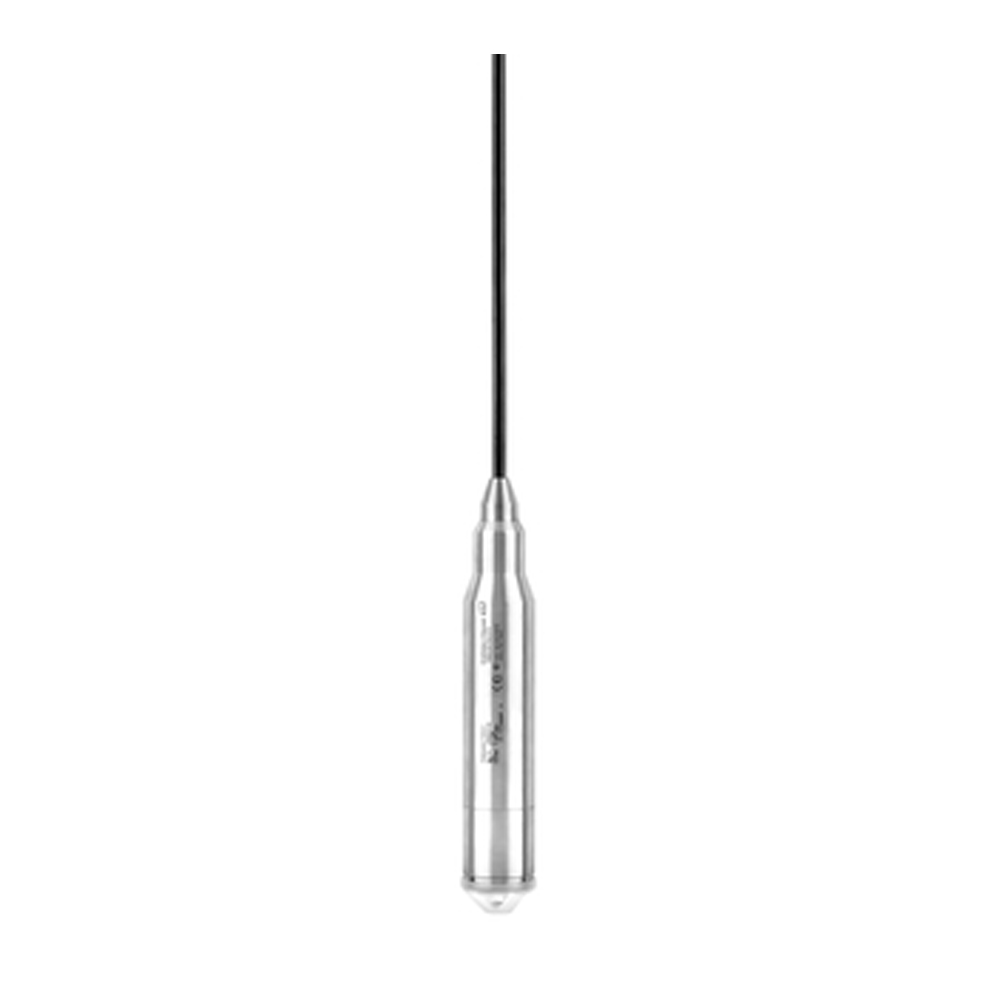

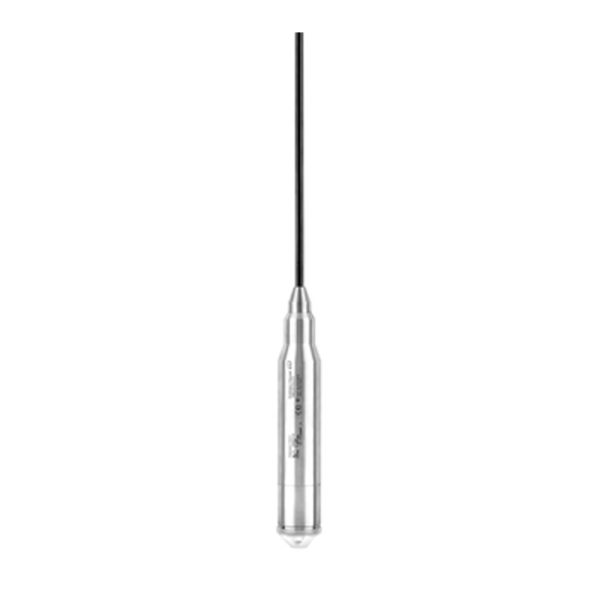

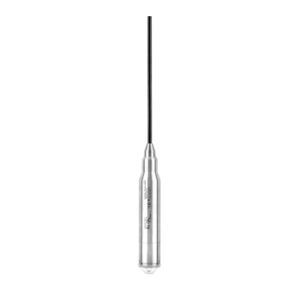

  • مدل FMX21 با هوزینگ فولاد ضد زنگ، قطر خارجی ۴۲ میلی متر: ورژن مناسب برای کاربرد های سنگین‌تر و تمیز کردن آسان به لطف دیافراگم جداکننده فرآیند، مناسب برای تصفیه خانه های فاضلاب و پساب شهری و صنعتی

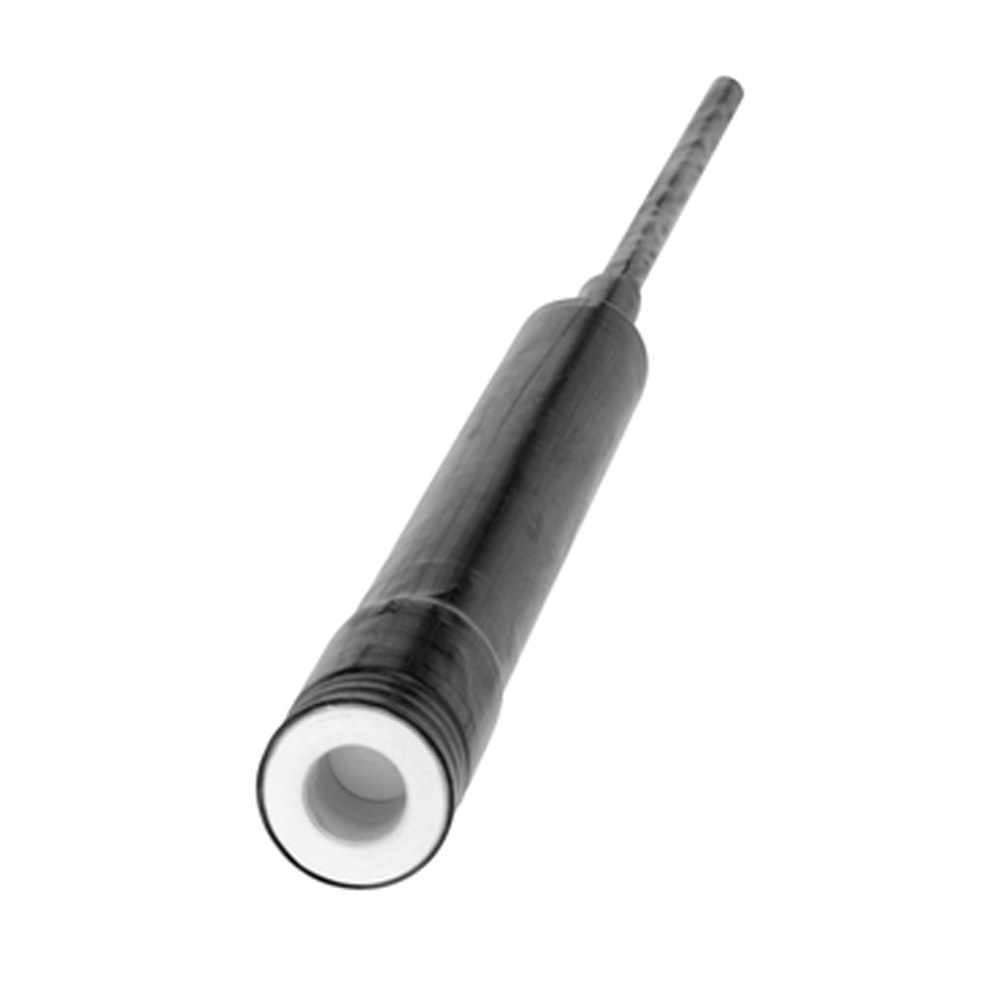

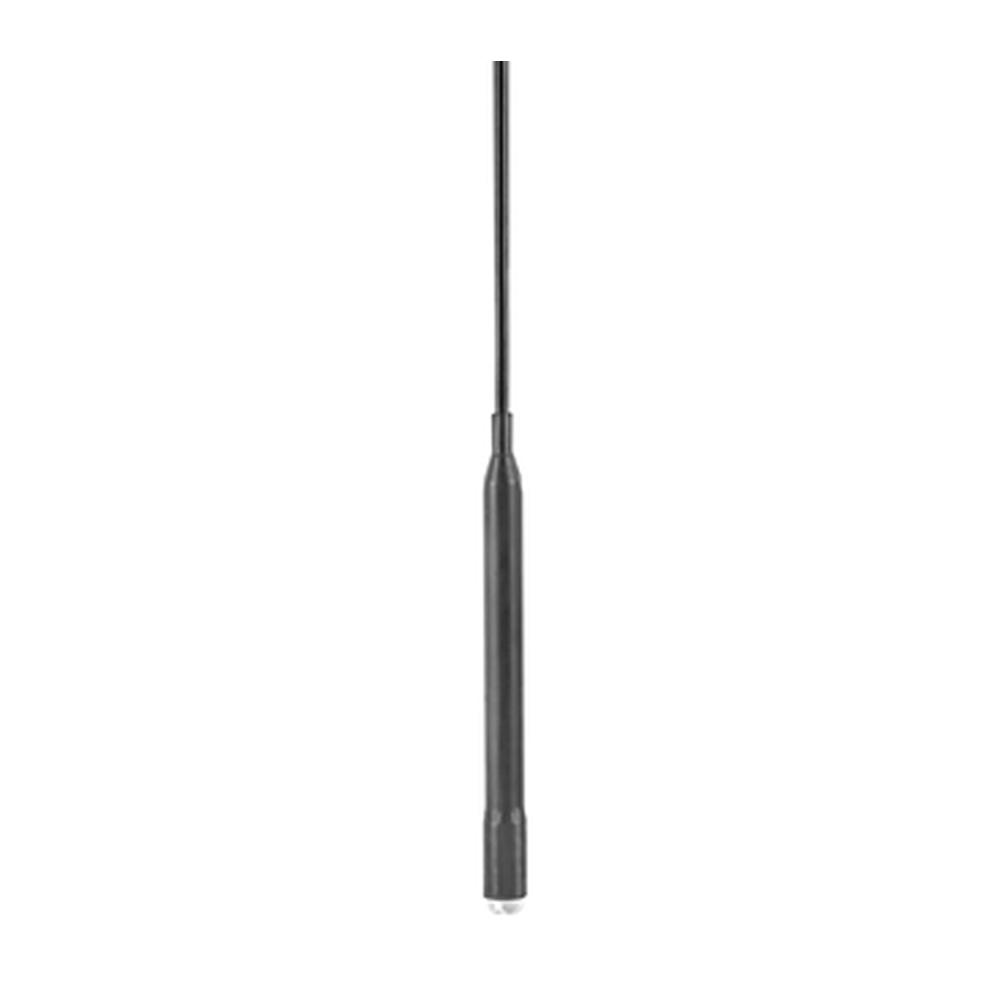

  • مدل FMX21 با هوزینگ پلاستیکی، قطر خارجی ۲۹ میلی‌متر: ورژن مقاوم برای استفاده در آب نمک و بسیار مناسب برای کاربرد در کشتی‌ها (مانند مخازن آب بالاست)



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور سطح مایع Endress+Hauser سری FMX 21

در بررسی ویژگی‌ها و مشخصات سنسور سطح مایع سری FMX 21، مشخص می‌شود که اصل اندازه‌گیری مورد استفاده در آن از نوع سلول سرامیکی می‌باشد. مزایای وجود این اصل اندازه‌گیری در مشخصات این مدل از ترانسمیتر فشار عبارتند از:

  • دوام: سرامیک به دلیل دوام استثنایی خود شناخته شده است. این سلول اندازه‌گیری می‌تواند شرایط محیطی سخت را تحمل کند و برای کاربردهای چالش‌برانگیز ایده‌آل است.
  • دقت: سلول‌های سرامیکی اغلب دقت بالایی را در اندازه‌گیری فشار ارائه می‌دهند. آن‌ها می‌توانند حتی تغییرات جزیی فشار را که در بسیاری از صنایع بسیار مهم است، تشخیص دهند.
  • مقاومت شیمیایی: سرامیک در برابر خوردگی و واکنش‌های شیمیایی بسیار مقاوم است و طول عمر ترانسمیتر را هنگام قرار گرفتن در معرض مواد خورنده تضمین می‌کند.
  • طول عمر: این سلول‌ها در مقایسه با برخی فناوری‌های دیگر عمر عملیاتی بیشتری دارند و نیاز به تعویض مکرر را کاهش می‌دهند.

اما مانند هر فناوری دیگر استفاده از این اصل در ساختار ترانسمیتر فشار، نیز ملاحظات و معایبی نیز خواهد داشت:

  • هزینه: سلول‌های سرامیکی به دلیل دوام و دقت آن‌ها می‌تواند گران‌تر از برخی فناوری‌های جایگزین باشد.
  • شکنندگی: در حالی که سرامیک بادوام است، می‌تواند شکننده باشد و سلول اندازه‌گیری را در صورت ضربه یا ضربه مکانیکی شدید، مستعد آسیب می‌کند.
  • محدودیت‌های دما: برخی از سلول‌های سرامیکی ممکن است محدودیت‌های دما داشته باشند، بنابراین ممکن است برای کاربردهای با دمای بسیار بالا مناسب نباشند.

می‌دانیم که هر ترانسمیتر فشار می‌تواند یک یا چند نوع فشار مرجع داشته باشد. در مورد سری مذکور، سنسور سطح دارای دو نوع فشار مرجع گیج (نسبی) و مطلق می‌باشد.
فشار گیج رایج‌ترین نوع اندازه‌گیری فشار است. هنگامی‌که یک ترانسمیتر فشار جهت اندازه‌گیری فشار گیج تنظیم می‌شود، برای اندازه‌گیری فشار نسبت به فشار اتمسفر کالیبره می‌شود (یعنی فشار اتمسفر را به عنوان نقطه مرجع در نظر می‌گیرد که اغلب روی صفر تنظیم می‌شود).
بنابراین، وقتی فشار گیج را مثلا ۵۰ psi می بینید، به‌ این معنی است که فشار ۵۰ psi بالاتر از فشار اتمسفر است. اگر فشار اتمسفر ۱۴.۷ psi باشد، فشار واقعی اندازه‌گیری شده ۶۵.۷ psi خواهد بود.
فشار مرجع گیج برای اکثر کاربردهایی که باید تفاوت فشار را از فشار اتمسفر دانست، مناسب است ولی اطلاعاتی در مورد فشار مطلق ارائه نمی‌دهد، که می‌تواند در برخی از برنامه‌های تخصصی ضروری باشد.
فشار مطلق اندازه‌گیری فشار، نسبت به خلاء کامل است که در آن هیچ فشاری وجود ندارد. هنگامی‌که یک ترانسمیتر فشار برای اندازه‌گیری فشار مطلق تنظیم می‌شود، فشار اتمسفر را در نظر می‌گیرد. به عنوان مثال، اگر فشار مطلق ۲۹.۷ اینچ جیوه باشد ، به‌این معنی است که فشار معادل خلاء کامل منهای ۲۹.۷ اینچ جیوه است.
اندازه‌گیری فشار مطلق در کاربردهایی که دانستن فشار نسبت به خلاء بسیار مهم است، ارزشمند است. به عنوان مثال، در هواشناسی، اندازه‌گیری فشار اتمسفر به صورت مطلق ضروری است. همچنین قابل ذکر است که در اکثر کاربردهای صنعتی، اندازه‌گیری فشار مطلق کمتر رایج است زیرا فشار گیج کافی است.
بنابراین، هنگام انتخاب بین فشار مرجع گیج و مطلق برای ترانسمیتر فشار، الزامات خاص برنامه خود را در نظر بگیرید. فشار نسبی معمولا در اکثر سناریوهای صنعتی روزمره استفاده می‌شود، در حالی که فشار مطلق تخصصی‌تر است و ممکن است در کاربردهای علمی خاص یا با دقت بالا مورد نیاز باشد.
محدوده فشار به دامنه مقادیر فشاری اطلاق می‌شود که ترانسمیتر فشار می‌تواند به‌طور دقیق اندازه‌گیری و به عنوان خروجی ارسال کند. معمولا به عنوان محدوده‌ای از کمترین فشاری که می‌تواند اندازه‌گیری کند تا بالاترین فشاری که می‌تواند اندازه‌گیری کند ارائه می‌شود.

برای سنسور سطح سری FMX 21 با توجه به نوع فشار مرجع دو گزینه محدوده‌ی فشار ارائه می‌گردد:

  1. محدوده فشار نسبی (گیج):
    از ۱.۵ – ۰ تا ۳۰۰ – ۰ psi: این بدان معنی است که برای اندازه‌گیری فشار گیج، ترانسمیتر می‌تواند فشارهایی از ۰ psi (بدون فشار) تا ۱.۵ psi در انتهای پایین و از ۰ psi تا ۳۰۰ psi در بالاترین سطح را با دقت اندازه‌گیری کند.
    از ۱۰۰ – ۰ میلی بار تا ۲۰ – ۰ بار: همین اصل در واحدهای متریک صدق می‌کند و می‌تواند فشار را از ۰ میلی بار تا ۱۰۰ بار در انتهای پایین و از ۰ بار تا ۲۰ بار در انتهای بالا اندازه‌گیری کند.
  2. محدوده فشار مطلق:
    از ۳۰ – ۰ تا ۳۰۰ – ۰ psi: برای اندازه‌گیری فشار مطلق، ترانسمیتر می‌تواند فشارهایی از ۰ psi (خلاء مطلق) ۰ psi تا ۳۰ psi در انتهای پایین و از ۰ psi تا ۳۰۰ psi را در بالاترین سطح به دقت اندازه‌گیری کند.
    از ۲ – ۰ بار تا ۲۰ – ۰ بار: به‌طور مشابه، در واحدهای متریک، می‌تواند فشار را از ۰ بار (خلاء مطلق) تا ۲ بار در انتهای پایین و از ۰ بار تا ۲۰ بار در انتهای بالا اندازه‌گیری کند.

بنابراین، مشخصات محدوده فشار، طیف کامل فشارهایی را که‌این ترانسمیتر قادر است با دقت طراحی شده خود اندازه‌گیری کند، به شما می‌گوید. برای اطمینان از اندازه‌گیری‌های دقیق، انتخاب ترانسمیتر‌ی با محدوده فشاری که مناسب کاربرد خاص شما باشد، ضروری است.

مشخصات عملکرد سنسور سطح مایع Endress+Hauser سری FMX 21

دقت یک ترانسمیتر فشار یک عامل مهم است زیرا نشان می‌دهد که فشار اندازه‌گیری شده چقدر به فشار واقعی نزدیک است. دو گزینه برای میزان دقت این سری از سنسور سطح مایع وجود دارد:

  • ≤ ±0.2 %FS: این میزان دقت به‌ این معنی است که در شرایط عملیاتی معمولی، دقت ترانسمیتر فشار در محدوده ۰.۲± درصد از محدوده فشار FS (Full Scale) است. به عبارت دیگر، اگر یک ترانسمیتر فشار با محدوده کامل ۱۰۰ psi داشته باشید، دقت آن در ۰.۲± درصد از ۱۰۰ psi است که ۰.۲± psi است. بنابراین، اگر ۱۰۰ psi را نشان دهد، فشار واقعی می‌تواند به ۱۰۰.۲ psi یا ۹۹.۸ psi و همچنان در حد دقت مشخص شده باشد.
  • اختیاری: 0.1± %FS (PLATINUM version): یک نسخه اختیاری PLATINUM از ترانسمیتر فشار موجود است. در این نسخه، دقت حتی بالاتر است و در اندازه‌گیری‌های ترانسمیتر در ۰.۱± درصد از محدوده فشار مقیاس کامل می‌باشد.

از نظر عملی، هرچه درصد دقت کمتر باشد، اندازه‌گیری فشار دقیق‌تر و قابل اعتمادتر است. بنابراین، اگر برنامه به خوانش فشار بسیار دقیق نیاز دارد، نسخه PLATINUM را با دقت 0.1±% FS مناسب‌تر است. با این حال، برای بسیاری از کاربردهای صنعتی، دقت 0.2±% FS هنوز بسیار خوب است و اندازه‌گیری‌های دقیقی را ارائه می‌دهد.
انتخاب بین دقت FS% ±0.2 و 0.1± %FS باید به نیازهای خاص برنامه شما و سطح دقت مورد نیاز بستگی خواهد داشت. اگر به اندازه‌گیری فشار بسیار دقیق نیاز است، نسخه PLATINUM می‌تواند سرمایه‌گذاری ارزشمندی باشد.

پایداری طولانی مدت برای یک ترانسمیتر فشار، شاخص مهمی است که نشان می‌دهد ترانسمیتر چقدر دقت خود را در مدت زمان طولانی حفظ می‌کند. پایداری بلند مدت برای سنسور سطح سری FMX 21 دارای مقادیر زیر می‌باشد:

  • ≤ 0.1 % of URL در هر یک سال: این قسمت از مشخصات به‌این معنی است که پایداری طولانی مدت ترانسمیتر فشار به گونه‌ای است که دقت آن تا بیش از ۰.۱ درصد از حد بالای محدوده (URL) در سال تغییر می‌کند یا منحرف می‌شود. به عبارت دیگر، اگر ترانسمیتر فشار شما دارای محدوده کامل ۱۰۰ psi باشد، باید دقت خود را در psi ±۰.۱ درصد در هر سال کارکرد، حفظ کند. این نشان‌دهنده سرعتی است که در آن، دقت ترانسمیتر ممکن است در طول زمان کاهش یابد.
  • ≤ 0.25 % of URL در هر ۵ سال: این گزینه از پایداری بلند مدت، بازه زمانی را تا پنج سال افزایش می‌دهد. این بدان معناست که در طی یک دوره پنج ساله، پایداری طولانی مدت ترانسمیتر اجازه نمی‌دهد تا دقت آن بیش از ۰.۲۵ درصد از حد بالای محدوده کاهش یابد. با استفاده از همان مثال از ترانسمیتر ۱۰۰ psi، این به معنای انحراف حداکثر ۰.۲۵± psi در طول پنج سال است.

از نظر عملی، این مقادیر نشان می‌دهد که ترانسمیتر فشار چقدر می‌تواند دقت خود را در طول زمان حفظ کند. مقادیر پایین‌تر نشان‌دهنده پایداری طولانی مدت بهتر است، که در کاربردهایی که اندازه‌گیری فشار دقیق و ثابت در دوره‌های طولانی بسیار حیاتی است، مطلوب است.
پایداری واقعی ترانسمیتر در دراز مدت ممکن است تحت تاثیر عواملی مانند شرایط عملیاتی، عوامل محیطی و تعمیر و نگهداری منظم، باشد. هنگام انتخاب ترانسمیتر برای کاربرد خاص، توجه به ‌این مشخصات ضروری است تا اطمینان حاصل شود که می‌تواند الزامات دقت طولانی مدت را برآورده کند.

زمان پاسخ‌گویی برای ترانسمیتر فشار به مدت زمانی که طول می‌کشد تا ترانسمیتر واکنش نشان دهد و اندازه‌گیری فشار دقیق را در پاسخ به تغییر ناگهانی فشار در محیطی که اندازه‌گیری می‌کند، ارائه دهد، اشاره دارد. مقدار زمان پاسخ‌گویی ≤ 40 ms برای سری FMX 21 به‌ این معنی است که ترانسمیتر فشار می‌تواند به تغییرات فشار خیلی سریع و در حداکثر بازه زمانی ۴۰ میلی‌ثانیه ( ms ) پاسخ دهد. به عبارت دیگر، اگر یک افزایش یا کاهش ناگهانی فشار در ورودی ترانسمیتر وجود داشته باشد، بیش از ۴۰ میلی‌ثانیه طول نمی‌کشد تا ترانسمیتر، آن تغییر را در سیگنال خروجی خود تشخیص دهد و به‌طور دقیق منعکس کند.
زمان پاسخ‌گویی سریع، می‌تواند در برنامه‌هایی که تغییرات فشار سریع رخ می‌دهد و نظارت و کنترل در زمان واقعی ضروری است، بسیار مهم باشد. به عنوان مثال، در اتوماسیون صنعتی یا سیستم‌های کنترل فرآیند، زمان پاسخ‌گویی سریع تضمین می‌کند که سیستم می‌تواند به سرعت با تغییرات فشار سازگار شود، که می‌تواند به حفظ پایداری و کارایی سیستم کمک کند.

مشخصات الکتریکی سنسور سطح مایع Endress+Hauser سری FMX 21

خروجی برای یک ترانسمیتر فشار به نوع سیگنال الکتریکی آن اشاره دارد که به عنوان نمایشی از فشار اندازه‌گیری شده ارائه می‌کند. ترانسمیتر سطح مایع مذکور از دو نوع خروجی پشتیبانی می نماید:

  1. ۲۰ – ۴ میلی‌آمپر: این یک خروجی سیگنال جریان آنالوگ رایج و پرکاربرد است. در این پیکربندی، ترانسمیتر فشار یک سیگنال جریان پیوسته از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر ارسال می‌کند. مقدار جریان مربوط به فشار اندازه‌گیری شده در محدوده فشار مشخص شده است. به عنوان مثال، یک سیگنال ۴ میلی‌آمپر ممکن است بیان‌گر کمترین فشار در محدوده باشد، در حالی که یک سیگنال ۲۰ میلی‌آمپر ممکن است نشان‌دهنده بالاترین فشار باشد.
  2. ۲۰ – ۴ میلی‌آمپر ®HART: این گزینه مشابه خروجی استاندارد ۲۰ – ۴ میلی‌آمپر است، اما شامل پروتکل ارتباطی HART (Highway Addressable Remote Transducer) است. HART یک پروتکل ارتباطی دیجیتال است که امکان انتقال داده‌های اضافی همراه با سیگنال آنالوگ را فراهم می‌کند. این می‌تواند شامل عیب‌یابی، اطلاعات پیکربندی و موارد دیگر باشد. همچنین مزایای ارتباط آنالوگ و دیجیتال را فراهم می‌کند.

این‌که کدام یک از این خروجی‌ها مناسب‌تر است بستگی به کاربرد آن دارد. ۲۰ – ۴ میلی‌آمپر یک فرمت سیگنال ساده و کاملا سازگار است که برای اکثر برنامه‌های صنعتی استاندارد مناسب است. ارتباط آن با سیستم‌های کنترلی ساده است و نیازی به تجهیزات تخصصی برای نظارت ندارد.
در مقابل، ۲۰ – ۴ میلی‌آمپر ®HART یک گزینه پیشرفته‌تر است و امکان عملکرد و قابلیت‌های ارتباطی اضافی را فراهم می‌کند. اگر برنامه شما نیاز به نظارت از راه دور، تشخیص یا تنظیمات پیکربندی دارد، HART می‌تواند مفید باشد. اطلاعات دقیق‌تری در مورد وضعیت ترانسمیتر ارائه می‌دهد و می‌تواند در کنترل و نگهداری فرآیند ارزشمند باشد.
به‌طور کلی، اگر برنامه به ویژگی‌های پیشرفته ارتباط HART نیاز ندارد، خروجی استاندارد ۲۰ – ۴ میلی‌آمپر اغلب کافی است و کار با آن آسان‌تر است. با این حال، اگر به عملکرد و داده‌های اضافی ارائه شده توسط HART نیاز است یا اگر صنعت یا تاسیسات در ارتباطات HART استاندارد شده است، گزینه ۲۰ – ۴ میلی‌آمپر ®HART میلی‌آمپر ممکن است مناسب‌تر باشد.

محافظت در برابر قطبیت معکوس قابلیتی است که در صورتی که منبع تغذیه با قطبیت معکوس وصل شود، از یک دستگاه مانند ترانسمیتر فشار محافظت می‌کند، ، به‌این معنی که اتصالات مثبت و منفی سوییچ می‌شوند. مزایای محافظت در برابر قطبیت معکوس عبارتند از:

  • محافظت در برابر سیم‌کشی نادرست: این ویژگی برای محافظت از ترانسمیتر فشار در برابر آسیب احتمالی یا عملکرد نادرست در صورت اتصال منبع تغذیه به صورت معکوس طراحی شده است. به عبارت دیگر، این اطمینان را ایجاد می‌کند که در صورت تعویض تصادفی اتصالات برق مثبت و منفی، دستگاه آسیبی نبیند یا خراب نشود.
  • ایمنی و قابلیت اطمینان: محافظت در برابر قطبیت معکوس یک ویژگی مهم ایمنی و قابلیت اطمینان است، به ویژه در کاربردهای صنعتی و صحرایی که ممکن است خطاهای سیم‌کشی رخ دهد. این ویژگی به جلوگیری از آسیب پرهزینه به دستگاه کمک می‌کند و خطر حوادث ناشی از اتصالات الکتریکی نادرست را کاهش می‌دهد.
  • سهولت نصب: این ویژگی با امکان اتصال منبع تغذیه بدون نگرانی در مورد جهت سیم‌ها، کار را برای نصاب‌ها و پرسنل تعمیر و نگهداری آسان‌تر می‌کند. احتمال خطا در هنگام نصب را به حداقل می‌رساند.
  • متداول در الکترونیک: محافظت در برابر قطبیت معکوس یک ویژگی مشترک در بسیاری از دستگاه‌های الکترونیکی برای افزایش استحکام و قابلیت اطمینان آن‌ها است.

مشخصات شرایط محیطی سنسور سطح مایع Endress+Hauser سری FMX 21

محدوده دمای سیال برای یک ترانسمیتر فشار به محدوده دماهایی اشاره دارد که در آن ترانسمیتر می‌تواند فشار سیالی را که با آن در تماس است به‌طور دقیق و مطمئن اندازه‌گیری کند. در این سری از ترانسمیتر فشار، محدوده مشخص شده ۲۰- تا ۷۰ درجه سانتی‌گراد است. این محدوده نشان می‌دهد که ترانسمیتر فشار برای کارکردن و ارائه اندازه‌گیری‌های دقیق در هنگام قرار گرفتن در محدوده دمایی وسیع طراحی شده است و می‌تواند در دمای محیطی تا ۲۰- درجه سانتی‌گراد و تا ۷۰ درجه سانتی‌گراد به درستی عمل کند.
از نظر عملی، این مشخصات بسیار مهم است زیرا حدود دمایی را که در آن ترانسمیتر فشار می‌تواند به‌طور موثر استفاده شود را مشخص می‌کند. اطمینان از این‌که دمای سیال در هنگام کاربرد ترانسمیتر، در این محدوده قرار می‌گیرد، ضروری است . اگر دمای سیال فراتر از این محدوده باشد، ترانسمیتر فشار ممکن است اندازه‌گیری‌های دقیقی را ارائه ندهد یا ممکن است آسیب ببیند.

رتبه‌بندی درجه حفاظت یا IP یک طبقه‌بندی استاندارد است که برای توصیف سطح حفاظت ارائه شده توسط یک دستگاه الکتریکی یا الکترونیکی در برابر نفوذ ذرات جامد (مانند گرد و غبار) و مایعات (مانند آب) استفاده می‌شود. در مورد این از سنسورهای سطح مایع، رتبه IP مشخص شده IP68 است. عبارتIP مخفف Ingress Protection می‌باشد. عدد ۶ نشان‌دهنده سطح محافظت در برابر اجسام جامد و گرد و غبار و عدد ۸ نشان‌دهنده سطح محافظت در برابر مایعات است.
رتبه‌ی ۶ در IP68 نشان‌دهنده سطح بالایی از محافظت در برابر ذرات جامد و گرد و غبار است. به‌طور خاص به‌این معنی است که دستگاه کاملا ضد گرد و غبار است و به‌طور موثر در برابر نفوذ گرد و غبار یا هر ذرات جامد دیگری که به‌صورت بالقوه می‌تواند در عملکرد آن اختلال ایجاد کند، مهر و موم شده است.
رتبه ۸ در IP68 نیز نشان‌دهنده سطح بالایی از محافظت در برابر مایعات است. در این حالت، به‌این معنی است که دستگاه به گونه‌ای طراحی شده است که کاملا غوطه‌ور باشد و می‌تواند در شرایط خاص، طبق تعریف سازنده، در برابر غوطه‌ور شدن مداوم در آب بیش از یک متر (تقریبا ۳.۳ فوت) در عمق برای مدت زمان مشخصی مقاومت کند.
از نظر عملی، یک ترانسمیتر فشار با درجه IP68 در برابر نفوذ گرد و غبار و آب بسیار مقاوم است. این می‌تواند در شرایط محیطی چالش برانگیز، مانند محیط‌های صنعتی گرد و غبار یا مرطوب، بدون به خطر انداختن عملکرد خود عمل کند. این سطح حفاظت به ویژه در کاربردهایی که ترانسمیتر ممکن است در معرض شرایط آب و هوایی سخت یا غوطه‌ور شدن در آب قرار گیرد بسیار ارزشمند است.
با این حال، توجه به‌این نکته مهم است که در حالی که IP68 درجه بالایی از محافظت را فراهم می‌کند، شرایط خاص و مدت زمان غوطه‌وری باید در نظر گرفته شود. برای اطمینان از این‌که دستگاه به درستی استفاده می‌شود، باید به مستندات و دستورالعمل‌های سازنده مراجعه نمود.

محدوده دمای دیافراگم یک ترانسمیتر فشار به محدودیت‌های دمایی اشاره دارد که دیافراگم به عنوان جزء حیاتی سنسور فشار، می‌تواند بدون تاثیر بر عملکرد یا دوام، آن‌را تحمل کند. این محدوده برای سنسور سطح مایع سری FMX 21 برابر با ۲۰- تا ۷۰ درجه سانتی‌گراد است.
از نظر عملی، این مشخصات مهم است، زیرا دیافراگم جزیی است که مستقیما با سیالی که فشار آن اندازه‌گیری می‌شود، در تماس است. برای عملکرد قابل اعتماد دیافراگم، محدوده دمای مورد انتظار برنامه بسیار مهم است.
به عنوان مثال، اگر از ترانسمیتر فشار در یک فرآیند صنعتی استفاده می‌کنید که دمای محیط می‌تواند از ۱۰- درجه سانتی‌گراد تا ۵۰ درجه سانتی‌گراد متغیر باشد، محدوده مشخص شده دیافراگم ۲۰- تا۷۰ درجه سانتی‌گراد به راحتی این شرایط را برآورده می‌کند. بنابراین تضمین می‌کند که دیافراگم آسیب نمی‌بیند، خاصیت ارتجاعی خود را از دست نمی‌دهد، یا توانایی خود را برای اندازه‌گیری دقیق فشار در محدوده دمایی مشخص شده به خطر نمی اندازد.

مشخصات مکانیکی سنسور سطح مایع Endress+Hauser سری FMX 21

اتصال مکانیکی در یک ترانسمیتر فشار به ابزاری فیزیکی اشاره دارد که ترانسمیتر به وسیله آن به فرآیند یا سیستمی‌که فشار را اندازه‌گیری می‌کند، متصل می‌شود. در این سری از سنسورهای سطح مایع، دو گزینه اتصال مکانیکی ارائه شده است: گیره تعلیق، پیچ نصب کابل با رزوه ½G1 یا ½NPT1.

  • گیره تعلیق
    این گزینه معمولا شامل یک روش نصب است که در آن ترانسمیتر فشار با استفاده از یک گیره یا براکت در موقعیت مورد نظر آویزان یا معلق می‌شود. مشخصات گیره تعلیق بسته به سازنده و کاربرد ممکن است متفاوت باشد. اغلب در سناریوهایی استفاده می‌شود که در آن نیاز به نصب ترانسمیتر در یک جهت خاص است یا جایی که موقعیت ثابتی لازم می‌باشد.
  • پیچ نصب کابل با رزوه ½G1 یا ½NPT1
    این گزینه شامل نصب ترانسمیتر فشار با استفاده از یک پیچ نصب کابل است که اندازه رزوه مشخصی دارد. اندازه رزوه می‌تواند ½G1 یا ½NPT1 باشد.

½G1 یک اندازه و نوع رزوه است که با استانداردهای بین المللی خاص، به ویژه استانداردهای متریک مطابقت دارد. ابعاد رزوه، گام و سایر مشخصات را مشخص می‌کند.
½NPT1 به رزوه استاندارد ملی اشاره دارد که یک نوع رزوه معمولی است و در آمریکای شمالی استفاده می‌شود. رزوه‌های NPT مخروطی دارند و اندازه آن بر حسب اینچ مشخص می‌شود.
انتخاب بین این گزینه‌های اتصال مکانیکی به نیازهای نصب و سازگاری با سیستم موجود بستگی دارد. برخی از ملاحظات موجود عبارت است از:

  • گیره تعلیق: این گزینه انعطاف‌پذیری در موقعیت ترانسمیتر را فراهم می‌کند و آن‌را برای سناریوهای مختلف نصب مناسب می‌کند. این نوع اتصال اغلب زمانی استفاده می‌شود که شما نیاز دارید ترانسمیتر را در یک مکان خاص آویزان کنید.
  • پیچ نصب کابل با رزوه ½G1 یا ½NPT1: این گزینه اتصال رزوه‌ای را فراهم می‌کند که می‌تواند ایمن‌تر باشد و معمولا در بسیاری از برنامه‌های صنعتی استفاده می‌شود. انتخاب بین ½G1 و ½NPT1 به استانداردهای منطقه‌ای و لوله‌کشی موجود در سیستم بستگی دارد.

برای تعیین این‌که کدام یک از این اتصالات برای کاربرد خاص بهتر است، عواملی مانند مکان و جهت ترانسمیتر فشار، سازگاری با تجهیزات موجود و هر استاندارد منطقه‌ای یا صنعتی که ممکن است اعمال شود، مورد اهمیت می‌باشد.
در سری FMX 21، اتصالات مکانیکی از جنس سرامیک، اکسید آلومینیوم می‌باشد. سرامیک دسته وسیعی از مواد است که به دلیل خواص عالی از جمله سختی بالا، عایق الکتریکی و مقاومت در برابر خوردگی و سایش شناخته شده است. آلومینا (Al2O3) نوع خاصی از سرامیک است که به اکسید آلومینیوم معروف است.
اتصالات سرامیکی به دلیل ویژگی‌های مطلوب اغلب در سنسورها و ترانسمیتر‌های فشار استفاده می‌شوند. آن‌ها می‌توانند طیف گسترده‌ای از فشارها و دماها را تحمل کنند و برای کاربردهای صنعتی متنوع مناسب هستند.
اتصالات مکانیکی سرامیکی معمولا در کاربردهایی مانند سنسورهای خودرو، ترانسمیترهای فشار صنعتی و اندازه‌گیری فشار در محیط‌های خشن یافت می‌شوند و به دلیل دوام و مقاومت در برابر مواد شیمیایی و ساینده ارزشمند هستند.

بنابراین استفاده از اتصالات سرامیکی می‌تواند عملکرد طولانی مدت و دوام ترانسمیتر فشار را تضمین کند و آن‌را به انتخابی مطمئن برای کاربردهای صنعتی و حیاتی تبدیل کند.

مواد مهر و موم در یک ترانسمیتر فشار به مواد مورد استفاده برای آب‌بندی اجزای مختلف ترانسمیتر در جهت جلوگیری از ورود مایعات یا گازها و اطمینان از یکپارچگی دستگاه اشاره دارد. در این سری از سنسورهای سطح، جنس مواد مهر و موم از دو ماده‌ی وایتون FKM (فلوئوروالاستومر) یا EPDM (اتیلن پلی‌پروپیلن دیین مونومر) می باشد.
وایتون FKM نوعی لاستیک مصنوعی است که به دلیل مقاومت عالی در برابر طیف وسیعی از مواد شیمیایی، دماهای بالا و عوامل محیطی شناخته شده است. وایتون FKM در برابر مواد شیمیایی مختلف از جمله روغن‌ها، سوخت‌ها و بسیاری از حلال‌ها بسیار مقاوم است. اغلب در کاربردهایی که قرار گرفتن در معرض مواد شیمیایی نگران‌کننده است، استفاده می‌شود.
همچنین این ماده می‌تواند در برابر درجه حرارت بالا مقاومت کند و برای کاربردهایی که مقاومت حرارتی مورد نیاز است مناسب است. وایتون FKM معمولا در محیط‌های صنعتی استفاده می‌شود که در آن آب‌بندی در برابر مواد شیمیایی تهاجمی یا مایعات با دمای بالا ضروری است.
EPDM نیز یک لاستیک مصنوعی است که به دلیل مقاومت عالی در برابر عوامل جوی، ازن و قرار گرفتن در معرض اشعه ماورای بنفش شناخته شده است و آن‌را به ویژه برای کاربردهای بیرونی مناسب می‌کند. این ماده به دلیل مقاومت استثنایی آن در برابر عوامل محیطی مانند نور خورشید، ازن و شرایط آب و هوایی اغلب در کاربردهای فضای باز استفاده می‌شود. همچنین EPDM در کاربردهای مربوط به آب و بخار به خوبی عمل می‌کند و بنابراین می‌تواند درزگیرهای موثر در لوله‌کشی و سیستم‌های HVAC ایجاد کند.
باید توجه داشت که EPDM دارای محدودیت‌های دما در مقایسه با وایتون FKM است، بنابراین ممکن است برای محیط‌های با دمای بسیار بالا مناسب نباشد. در حالی که EPDM به‌صورت کلی در برابر اسیدها و قلیاها مقاوم است، مقاومت شیمیایی آن به اندازه وایتون FKM گسترده نیست، بنابراین سازگاری با مواد شیمیایی خاص باید تایید شود.
هنگام انتخاب بین وایتون FKM و EPDM به عنوان مواد آب‌بندی برای یک ترانسمیتر فشار، عوامل زیر باید در نظر گرفته شود:

  • قرار گرفتن در معرض مواد شیمیایی: اگر کاربرد سنسور شامل قرار گرفتن در معرض مواد شیمیایی یا حلال‌ها است، وایتون FKM به دلیل مقاومت شیمیایی گسترده‌تر، ممکن است انتخاب بهتری باشد.
  • دما: اگر برنامه شما در دماهای بسیار بالا کار می‌کند، مقاومت وایتون FKM در دمای بالا ممکن است مناسب‌تر باشد.
  • قرار گرفتن در معرض فضای باز یا محیطی: برای برنامه‌های کاربردی در فضای باز یا محیط‌هایی که در معرض اشعه ماورای بنفش و شرایط آب و هوایی قرار دارند، EPDM ممکن است به دلیل مقاومت در برابر آب و هوا، انتخاب ارجح باشد.
  • سازگاری سیال: همیشه باید بررسی شود که مواد مهر و موم انتخابی با سیال‌ها و شرایط خاص کاربرد سنسور، سازگار است.

انتخاب مواد آب‌بندی باید با الزامات و شرایط محیطی برنامه اندازه‌گیری فشار، مطابقت داشته باشد تا از آب‌بندی موثر و عملکرد طولانی مدت ترانسمیتر فشار اطمینان حاصل شود.

اتصال الکتریکی از نوع کابل خروجی می‌باشد و به ‌این معنی است که ترانسمیتر فشار طوری طراحی شده است که یک کابل به عنوان روش اتصال الکتریکی آن داشته باشد. این بدان معناست که ترانسمیتر یک کابل برای منبع تغذیه و خروجی سیگنال، به آن متصل است.

تاییدیه‌ها و گواهینامه‌های سنسور سطح مایع Endress+Hauser سری FMX 21

تاییدیه‌ها و گواهینامه‌ها برای این سری از ترانسمیتر فشار، مانند CE، RCM و EAC، شاخص‌های مهمی برای انطباق محصول با استانداردهای ایمنی، محیطی و نظارتی هستند. این تاییدیه‌ها و گواهینامه‌ها چندین مزیت را هم برای تولیدکنندگان و هم برای کاربران فراهم می‌کند:

  • انطباق با مقررات: این تاییدیه‌ها نشان می‌دهد که ترانسمیتر فشار با الزامات نظارتی و استانداردهای ایمنی در مناطق یا بازارهایی که در نظر گرفته شده برای فروش یا استفاده است، مطابقت دارد. این تضمین می‌کند که محصول از نظر قانونی مجاز به عرضه در بازار است.
  • تضمین کیفیت: برای به دست آوردن این تاییدیه‌ها، تولیدکنندگان باید به فرآیندهای کنترل کیفیت و آزمایش خاصی پایبند باشند که می‌تواند منجر به یک محصول با کیفیت بالاتر شود. مطابقت با این استانداردها نشان می‌دهد که دستگاه تحت آزمایش‌های دقیق قرار گرفته است و معیارهای عملکرد شناخته شده را برآورده می‌کند.
  • دسترسی به بازار جهانی: بسیاری از این گواهینامه‌ها، از جمله CE، در سطح بین المللی به رسمیت شناخته شده‌اند. این بدان معناست که محصولی با این گواهی‌ها می‌تواند در چندین کشور بدون نیاز به تاییدیه‌های محلی اضافی فروخته و استفاده شود و این فرآیند را برای تولیدکنندگان و کاربران ساده‌تر می‌کند.
    – برای محصولات فروخته شده در منطقه اقتصادی اروپا (EEA) گواهینامه CE مورد نیاز است. این نشان می‌دهد که محصول با دستورالعمل‌های اتحادیه اروپا (EU) مربوط به‌ایمنی، بهداشت و حفاظت از محیط زیست مطابقت دارد.
    – گواهی RCM برای محصولات الکتریکی و الکترونیکی که در استرالیا و نیوزیلند فروخته می‌شوند مورد نیاز است. این تضمین می‌کند که محصول با مقررات و استانداردهای ایمنی استرالیا و نیوزیلند مطابقت دارد.
    – گواهی EAC برای محصولات در نظر گرفته شده برای اتحادیه گمرکی اوراسیا، که شامل کشورهایی مانند روسیه، بلاروس و قزاقستان است، مورد نیاز است. نشان‌دهنده رعایت مقررات فنی این اتحادیه است.
  • اعتماد مشتری: این گواهینامه‌ها و تاییدیه‌ها به مشتریان و کاربران نهایی اطمینان خاطر می‌دهد که محصول برای مطابقت با استانداردهای ایمنی و کیفیت تحت آزمایش قرار گرفته است. این می‌تواند اعتماد و اطمینان به محصول و تولیدکننده را افزایش دهد.
  • کاهش خطر: برای کاربران، محصولات دارای این تاییدیه‌ها ممکن است خطرات کمتری در رابطه با ایمنی، قابلیت اطمینان و مطابقت با مقررات محلی داشته باشند. می‌تواند به جلوگیری از مشکلات قانونی یا فراخوان محصول کمک کند.
  • دسترسی به بازار خاص: در برخی موارد داشتن این گواهینامه‌ها پیش نیاز فروش محصولات در صنایع یا بازارهای خاص است. می‌تواند درها را به روی فرصت‌ها و شراکت‌های تجاری جدید باز کند.

تاییدیه‌های کشتیرانی برای سری ترانسمیتر‌های فشار، مانند DNV، GL، ABS و BV نشان می‌دهد که‌این محصول گواهینامه‌ها یا تاییدیه‌هایی را از انجمن‌های طبقه‌بندی دریایی و نهادهای نظارتی مختلف دریافت کرده است. این تاییدیه‌ها برای تجهیزات مورد استفاده در کشتی‌ها و کاربردهای دریایی بسیار مهم هستند. از جمله مزایای داشتن این تاییدیه‌های کشتیرانی موارد زیر می باشند:

  • انطباق با مقررات دریایی: تاییدیه‌های کشتیرانی نشان می‌دهد که ترانسمیتر فشار با استانداردهای ایمنی و عملکردی که توسط انجمن‌ها و مقامات برجسته طبقه‌بندی دریایی تعیین شده است، مطابقت دارد. این استانداردها برای اطمینان از ایمنی و قابلیت اطمینان تجهیزات مورد استفاده در صنایع دریایی ضروری هستند.
  • ایمنی و قابلیت اطمینان: محیط‌های دریایی می‌توانند خشن و سخت باشند و ایمنی در درجه اول اهمیت قرار دارد. ترانسمیتر‌های فشار با تاییدیه‌های کشتیرانی برای مقاومت در برابر چالش‌های شرایط دریایی، از جمله قرار گرفتن در معرض آب شور، دمای شدید، ارتعاش و ضربه احتمالی طراحی و آزمایش شده‌اند.
  • پذیرش جهانی: بسیاری از این انجمن‌های طبقه‌بندی و نهادهای نظارتی دارای رسمیت بین المللی هستند. داشتن تاییدیه از آن‌ها، پذیرش و استفاده از این تجهیزات را در کشتی‌هایی که در آب‌های بین المللی سفر می‌کنند، آسان می‌کند. این امر، خرید را برای کشتی‌‌سازان و اپراتورها ساده می‌کند.
  • بیمه و مسئولیت: مطابقت با تاییدیه‌های کشتیرانی می‌تواند پیامدهایی برای پوشش بیمه‌ای و مسائل مربوط به مسئولیت داشته باشد. استفاده از تجهیزات تایید شده می‌تواند به کاهش خطرات کمک کند و اطمینان حاصل شود که کشتی‌ها به اندازه کافی بیمه شده‌اند.
  • سازگاری: تجهیزات با تاییدیه‌های کشتیرانی اغلب ترجیح داده می‌شوند زیرا با استانداردها و رویه‌های صنعت در بخش دریایی سازگار است. این می‌تواند فرآیندهای یکپارچه‌سازی و نگهداری را ساده کند.
  • دسترسی به بازار: برای تولیدکنندگان، دریافت تاییدیه‌های کشتیرانی فرصت‌هایی را برای تامین تجهیزات برای کشتی‌‌سازان و صنایع دریایی باز می‌کند. در نتیجه می‌تواند منجر به افزایش فروش و سهم بازار در بخش دریایی شود.
  • قابلیت اطمینان و عملکرد: فرآیندهای آزمایش و ارزیابی مورد نیاز برای تاییدیه‌های کشتیرانی معمولا شامل ارزیابی‌های دقیق از قابلیت اطمینان و عملکرد تجهیزات است. بنابراین کاربران می‌توانند از کیفیت و دوام محصول اطمینان داشته باشند.

مروری بر تاییدیه‌های کشتیرانی ذکر شده برای سنسور سطح مایع سری FMX 21:

DNV (Det Norske Veritas): یک انجمن طبقه‌بندی نروژی است که به دلیل خدمات صدور گواهینامه و تایید در صنایع دریایی و فراساحلی شهرت دارد.
GL (Germanischer Lloyd): یک انجمن طبقه‌بندی آلمانی است که خدمات صدور گواهینامه و بازرسی را برای صنایع دریایی و فراساحلی ارائه می‌دهد.
ABS (دفتر حمل و نقل آمریکا ): ABS یک انجمن طبقه‌بندی آمریکایی است که خدمات مربوط به ‌ایمنی دریایی و فراساحلی از جمله صدور گواهینامه تجهیزات را ارائه می‌دهد.
BV (Bureau Veritas): یک انجمن طبقه‌بندی فرانسوی است که خدمات صدور گواهینامه و بازرسی را برای صنایع مختلف از جمله دریانوردی ارائه می‌دهد.

شرکت سازندهEndress+Hauser
کشور سازندهسوئیس
سریEndress+Hauser - FMX 21
نوع سنسورترانسمیتر فشار
اصل اندازه گیریسلول سرامیکی
فشار مرجعگیج (نسبی)
مطلق
دامنه اندازه گیری فشار (بار) Gauge: 0 ... 1.5 psi to 0 ... 300 psi / 0 … 100 mbar to 0 … 20 bar
Absolute: 0 ... 30 psi to 0 ... 300 psi / 0 … 2 bar to 0 … 20 bar
حد پایین فشار (بار)۰
حد بالای فشار (بار)۲۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۹۰.۱
دقت≤ ± 0.2 %FS
≤ ± 0.1 %FS
پایداری در بلند مدت±0.1 % of URL
±0.25 % of URL
جزییات پایداری در بلند مدت≤ 0.1 % of URL/year
≤ 0.25 % of URL/5 years
قابلیت تنظیمخیر
زمان پاسخگویی≤ 40 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
HART® سیگنال جریانی ۴ تا ۲۰ میلی آمپر
ولتاژ تغذیهاز ۱۰.۵ تا ۳۵ ولت دی سی
محافظت در برابر قطبیت معکوسبله
حد پایین دمای سیال (°C)-۲۰
حد بالای دمای سیال (°C)۷۰
حد پایین دمای محیط (°C)-۱۰
حد بالای دمای محیط (°C)۷۰
درجه حفاظتIP68
اتصال مکانیکیگیره تعلیق
G1½ یا NPT1½ پیچ نصب کابل با رزوه
دارای اسنابر فشارخیر
جنس اتصال مکانیکیسرامیک، اکسید آلومینیوم
اتصال الکتریکیCable outlet
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
RCM / Australia and New Zealand
EAC / Eurasian Economic Community
تاییدیه های کشتیرانیDNV / Germany
GL / International
ABS / USA
BV / Global
