سنسور فشار
-
ترانسمیتر سطح مستغرق Ziasiot سری PT220FE ضد انفجار و خوردگی
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱ – ۰ متر مربع آب تا از ۲۰۰ – ۰ متر مربع آب / از ۱۰۰ – ۰ میلی‌بار تا ۲۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵، ±۰.۱
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت
- اتصال مکانیکی: غوطه‌ور، فلنج، رزوه شده
- جنس اتصال مکانیکی: پُلی تترافلوئورو اتیلن، فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
- اتصال الکتریکی: کابل خروجی، Field housing with cable gland
-
ترانسمیتر سطح غوطه‌ور Ziasiot سری PT220E ضد خوردگی
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱ – ۰ متر مربع آب تا از ۲۰۰ – ۰ متر مربع آب / از ۱۰۰ – ۰ میلی‌بار تا ۲۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵، ±۰.۱
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت
- اتصال مکانیکی: غوطه‌ور، فلنج، رزوه شده
- جنس اتصال مکانیکی: پُلی تترافلوئورو اتیلن
- اتصال الکتریکی: کابل خروجی، Field housing with cable gland
-
لول ترانسمیتر غوطه‌ور Ziasiot سری PT220 برای سطح مخازن و چاه
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱ – ۰ متر مربع آب تا از ۲۰۰ – ۰ متر مربع آب / از ۱۰۰ – ۰ میلی‌بار تا ۲۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵، ±۰.۱
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت
- اتصال مکانیکی: غوطه‌ور، فلنج، رزوه شده
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
- اتصال الکتریکی: کابل خروجی
-
سنسور فشار ضد خوردگی Ziasiot سری PT218E با فناوری سرامیک
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱۰۰ – ۰ کیلو پاسکال تا از ۴۰ – ۰ مگا پاسکال / از ۱ – ۰ بار تا ۴۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت، ۰.۵ تا ۴.۵ ولت
- اتصال مکانیکی: G 1/4, G 1/2, 1/4 NPT, 1/2 NPT, M20x1.5, R1/8, R1/4
- جنس اتصال مکانیکی: پُلی تترافلوئورو اتیلن
- اتصال الکتریکی: کابل خروجی
-
سنسور فشار اقتصادی Ziasiot سری PT218 با فناوری سرامیک
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱۰۰ – ۰ کیلو پاسکال تا از ۱۰۰ – ۰ مگا پاسکال / از ۱ – ۰ بار تا از ۱۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت، ۰.۵ تا ۴.۵ ولت
- اتصال مکانیکی: G 1/4, G 1/2, 1/4 NPT, 1/2 NPT, M20x1.5, R1/8, R1/4
- جنس اتصال مکانیکی: فولاد ضد زنگ 1Cr18Ni9Ti (۳۰۴)
- اتصال الکتریکی: DIN EN 175301-803-C, M12x1, Cable gland, Packard Metri-Pack
-

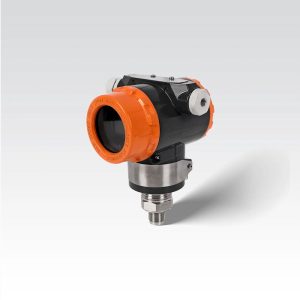

پرشر ترانسمیتر ضد انفجار Ziasiot سری PT210FS/FH/FC با نمایشگر
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۴۰ – ۰ کیلو پاسکال تا ۲۰۰ – ۰ مگا پاسکال / از ۴۰۰ – ۰ میلی‌بار تا ۲۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر
- اتصال مکانیکی: G 1/4″, G 1/2″, 1/4″ NPT, 1/2″ NPT, M20x1.5, R1/4, R1/2
- جنس اتصال مکانیکی: فولاد ضد زنگ (17-4 PH)
- اتصال الکتریکی: Cable outlet, Field housing with cable gland
-
پرشر ترانسمیتر فشار بالا Ziasiot سری PT210CS/CH با نمایشگر
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱۶۰۰ – ۰ بار تا از ۸۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت
- اتصال مکانیکی: G 1/2, M16x1.5, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (۳۰۴)، فولاد ضد زنگ (17-4 PH)
- اتصال الکتریکی: DIN EN 175301-803-A, M12x1, Cable gland
-

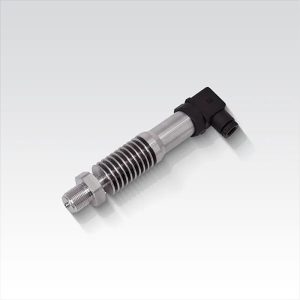

ترانسمیتر فشار Ziasiot سری فشار بالا PT210HT/HH تحمل دما تا ۲۰۰ درجه
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱۰۰ – ۰ بار تا از ۷۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت، ۰.۵ تا ۴.۵ ولت
- اتصال مکانیکی: G 1/4″, G 1/2″, 1/4″ NPT, 1/2″ NPT, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (۳۰۴)، فولاد ضد زنگ (17-4 PH)
- اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Packard Metri-Pack, Field housing with cable gland
-
ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH فشار بالا و مناسب صنایع غذایی و بهداشتی
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱۰۰ – ۰ بار تا از ۲۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت، ۰.۵ تا ۴.۵ ولت
- اتصال مکانیکی: G 1″, G 3/4″, G 1/2″, M20x1.5, Clamp, Tri-Clamp, Varivent®, Dairy pipe, DRD, Flange
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (۳۰۴)، فولاد ضد زنگ (17-4 PH)
- اتصال الکتریکی: DIN EN 175301-803-A, M12x1, Field housing with Terminal screw, Field housing with cable gland
-

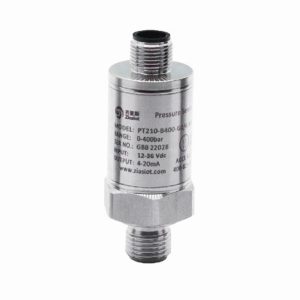

ترانسمیتر فشار استرین گیج Ziasiot سری PT210 برای هیدرولیک و فشار بالا
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱۰۰ – ۰ بار تا از ۲۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۱ تا ۱۰ ولت، ۲ تا ۱۰ ولت، ۰.۱ تا ۱۰.۱ ولت، ۰.۲ تا ۱۰.۲ ولت، ۰ تا ۵ ولت، ۰.۱ تا ۵.۱ ولت، ۱ تا ۵ ولت، ۱ تا ۶ ولت، ۰.۵ تا ۴.۵ ولت Ratiometric.
- اتصال مکانیکی: G 1/4, G 1/2, 1/4 NPT, 1/2 NPT, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (۳۲۱)، فولاد ضد زنگ (316L)، فولاد ضد زنگ (۳۰۴)، فولاد ضد زنگ (17-4 PH)
- اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Cable gland, Packard Metri-Pack
-

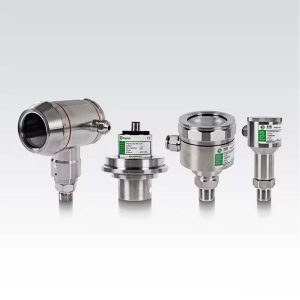

ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ با نمایشگر
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)، مطلق
- دامنه اندازه‌گیری فشار:
گیج: از ۰ – ۱۰۰- کیلو پاسکال تا ۴۰ – ۰ مگا پاسکال / از ۰ – ۱- بار تا ۴۰۰ – ۰ بار
مطلق: از ۰ – ۱۰۰- کیلو پاسکال تا ۴۰ – ۰ مگا پاسکال / از ۰ – ۱- بار تا ۴۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر
- اتصال مکانیکی: G 1/4, G 1/2, 1/4 NPT, 1/2 NPT, M20x1.5, R1/4, R1/2
- جنس اتصال مکانیکی: فولاد ضد زنگ (۳۱۶)، فولاد ضد زنگ (۳۰۴)، فولاد ضد زنگ (17-4 PH)
- اتصال الکتریکی: Cable outlet, Field housing with cable gland
-

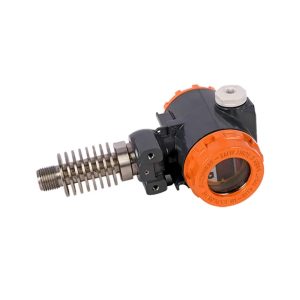

ترانسمیتر فشار دما بالا Ziasiot سری PT216HT/HH تحمل دما تا ۲۰۰ درجه
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)، مطلق
- دامنه اندازه‌گیری فشار:
گیج: از ۰ – ۱۰۰- کیلو پاسکال تا ۶۰ – ۰ مگا پاسکال / از ۰ – ۱- بار تا ۶۰۰ – ۰ بار
مطلق: از ۰ – ۱۰۰- کیلو پاسکال تا ۶۰ – ۰ مگا پاسکال / از ۰ – ۱- بار تا ۶۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۱ تا ۱۰ ولت، ۲ تا ۱۰ ولت، ۰.۱ تا ۱۰.۱ ولت، ۰.۲ تا ۱۰.۲ ولت، ۰ تا ۵ ولت، ۰.۱ تا ۵.۱ ولت، ۱ تا ۵ ولت، ۱ تا ۶ ولت، ۰.۵ تا ۴.۵ ولت Ratiometric.
- اتصال مکانیکی: G 1/8, G 1/4, G 3/8, G 1/2, 1/8 NPT, 1/4 NPT, 1/2 NPT, M14x1.5, M20x1.5, R1/8, R1/4, R1/2, 7/16-20 UNF, 9/16-20 UNF
- جنس اتصال مکانیکی: فولاد ضد زنگ (۳۱۶)، فولاد ضد زنگ (۳۰۴)، فولاد ضد زنگ (17-4 PH)
- اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Packard Metri-Pack, Field housing with cable gland
سنسور فشار چیست؟
سنسورهای فشار تجهیزاتی هستند که برای اندازه گیری فشار مایعات و گازها استفاده می‌شوند. ابزارهایی که در طیف وسیعی از صنایع، از آب و فاضلاب و غذایی و نوشیدنی گرفته تا کاربردهای نفت و گاز و پالایشگاه نقش مهمی در تضمین ایمنی، قابلیت اطمینان و کارایی بسیاری از محصولات و فرآیندها دارند.
اهمیت سنسورهای فشار در توانایی آنها برای اندازه‌گیری دقیق و مطمئن فشار نمایان است. با نظارت بر سطوح فشار، سنسورهای فشار می‌توانند به جلوگیری از آسیب به تجهیزات و ماشین‌آلات، اطمینان از عملکرد ایمن و بهینه‌سازی فرآیند کمک کنند.
ما برای شما یک راهنمای جامع درباره سنسور فشار آماده کرده‌ایم و به چیستی آن، انواع، کاربردها، راهنمای خرید و نکات مهم قبل و هنگام استفاده با جزییات کامل پرداخته‌ایم. اگر تمایل دارید درباره سنسور فشار بیشتر بدانید، توصیه می‌کنیم نگاهی به مقاله راهنمای جامع سنسور فشار بیندازید.
انواع سنسور فشار
سنسور های فشار در انواع مختلفی طبقه‌بندی می‌شوند، بر اساس فشار مرجع، تکنولوژی ساخت و غیره. اما رایج‌ترین دسته‌بندی، دسته‌بندی بر اساس فشار مرجع است که عبارتند از:
- سنسور فشار مطلق: این سنسورها، فشار را نسبت به فشار خلاء یا فشار صفر مطلق اندازه‌گیری می‌کنند و اغلب در کاربرد هایی که در ارتفاعات هستند، جایی که فشار اتمسفر کمتر از سطح دریا است، استفاده می‌شوند. یکی از مزایای اصلی سنسورهای فشار مطلق دقت آنهاست، زیرا می‌توانند فشار را حتی در شرایط سخت اندازه‌گیری کنند.
- سنسور فشار نسبی: این دسته از سنسورها، فشار را نسبت به فشار اتمسفر اندازه گیری می‌کنند و عموماً در کاربرد هایی از جمله اندازه‌گیری سطح مخازن در باز، اندازه‌گیری فشار پمپ، کمپرسور و دیگر کاربرد های عمومی استفاده می‌شوند. سنسور فشار نسبی نسبتاً ارزان‌تر از سایر انواع هستند.
- سنسور فشار تفاضلی (اختلاف فشار): سنسور های اختلاف فشار، اختلاف بین دو نقطه فشار را اندازه‌گیری می‌کنند و عموماً در کاربرد های اندازه‌گیری فلو و سطح مانند اندازه‌گیری سطح مخازن دربسته یا اندازه‌گیری فلو سیال درون خطوط استفاده می‌شوند، جایی که تغییرات فشار می‌تواند نشان‌دهنده تغییرات در فلو سیال یا سطح مایع باشد. سنسورهای فشار تفاضلی بسیار دقیق و قابل اعتماد هستند. با این حال، آنها به‌دلیل تکنولوژی پیچیده‌تر و قدرتمندتر، نسبتاً گرانتر از انواع دیگر هستند.
کاربرد های سنسور فشار
سنسورهای فشار در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند، جایی که اندازه‌گیری فشار دقیق و قابل اطمینان، ضروری است. برخی از کاربردهایی که معمولاً از سنسورهای فشار استفاده می شود عبارتند از:آب و فاضلاب
- نظارت بر فشار و دبی آب در تصفیه‌خانه ها
- اندازه‌گیری و نظارت بر سطح آب و تغییرات فشار در تأسیسات تصفیه فاضلاب
- نظارت بر سطح آب در مخازن ذخیره‌سازی
- اندازه گیری فشار درون خطوط انتقال سیال
غذا و نوشیدنی
- نظارت و کنترل میزان جریان سیال و سطوح فشار
- اندازه گیری فشار ماشین‌های پر کردن و بسته‌بندی
- نظارت بر نرخ فلو سیال در تجهیزات فرآوری مواد غذایی
- نظارت بر فشار در سیستم‌های توزیع نوشیدنی
- اندازه گیری فشار هیدرواستاتیک در مخازن ذخیره‌سازی
نفت و گاز
- اندازه گیری فشار در تجهیزات حفاری و تولید
- نظارت بر دبی سیال و تغییرات فشار خطوط انتقال و پالایشگاه ها
- اندازه گیری فشار در فرآیندهای پالایش
اتوماسیون کارخانه
- کنترل فرآیند، اتوماسیون و نظارت
- سیستم های هیدرولیک، کمپرسورها و سیستم های پنوماتیک
- اندازه گیری تغییرات فشار در فرآیندهای تولید
ویژگی ها و مشخصات
در سنجش فرا هوشمند، طیف وسیعی از سنسور های فشار شامل:
- ترانسمیتر فشار استاندارد (نسبی و مطلق)
- سنسور فشار دیافراگمی
- ترانسمیتر اختلاف فشار
- سنسور فشار خلا (وکیوم)
- ترانسمیتر فشار غوطه ور
- ترانسمیتر فشار ضدانفجار
- سنسور فشار مذاب (ملت)
عرضه می‌شوند. در پایین جدولی از مشخصات همه محصولاتی که توسط این مجموعه به شما عزیزان ارائه می‌شود ایجاد شده است.
| توضیحات | مشخصات |
|---|---|
| محدوده اندازه گیری فشار | از ۱۰۰ میلی بار تا ۲۰۰۰ بار |
| خروجی | انواع خروجی جریانی و ولتاژی، ریشیومتریک (تقویت‌نشده) و پروتکل های ارتباطی |
| اتصال مکانیکی | انواع اتصالات رزوه‌ای با استاندارد های مختلف و اتصالات فلنجی |
| متریال اتصال مکانیکی | انواع فولادهای ضد زنگ و دیگر متریال های رایج در اتصالات مکانیکی سنسور های فشار |
| اتصال الکتریکی | انواع کانکتورها در استاندارد های مختلف، ترمینال و دیگر اتصالات الکتریکی |
| دقت | از دقت ۱ درصد فول‌اسکیل تا ۰.۰۷۵ فول‌اسکیل |
| دمای دیافراگم و فرآيند | -۴۰ تا ۵۳۸ درجه سانتی گراد |
راهنمای خرید سنسور فشار
می‌دانیم که انتخاب سنسور فشار مناسب برای کاربرد شما می‌تواند چالش برانگیز باشد، زیرا عوامل زیادی مانند محدوده فشار، دقت، زمان پاسخ، سیگنال خروجی و ... باید در نظر گرفته شوند. در اینجا چند نکته کلیدی برای کمک به انتخاب شما وجود دارد:
- فشار مرجع: طبق توضیحات ارائه شده، آیا برای اندازه‌گیری فشار، سنسور فشار شما باید دارای مرجع نسبی (gauge)، مطلق و یا اختلاف فشار باشد؟
- محدوده اندازه‌گیری فشار: حداقل و حداکثر فشار فرآیند شما چقدر است؟ چه محدوده‌ای از فشار را قصد دارید اندازه‌گیری کنید؟
- دقت: اگر به دقت بالایی برای اندازه گیری فشار نیاز دارید، سنسوری با مشخصات دقت بالاتر انتخاب کنید. با این حال، به‌خاطر داشته باشید که دقت بالاتر ممکن است هزینه بیشتری داشته باشد. سنسور های فشار با دقت ۰.۵٪ فول اسکیل دقت مناسبی را در کنار قیمت مناسب دارند.
- سیگنال خروجی: سیگنال خروجی سنسور خود را به‌گونه‌ای انتخاب کنید که با سیستم اندازه‌گیری موجود و تجهیزات جمع آوری داده شما مانند کنترلر ها و پردازشگرها سازگار باشد.
- عوامل محیطی: محدوده دمای عملیاتی و متریال اتصال مکانیکی سازگار با سیال شما فاکتورهای مهمی هستند که باید هنگام انتخاب سنسور فشار در نظر گرفته شوند. اطمینان حاصل کنید که متریال دیافراگم و پورت فشار با سیال شما سازگاری کامل دارد.
- اتصال مکانیکی: اتصالی را انتخاب کنید که بتواند یک اتصال مهر و موم شده با فرآيند شما ایجاد کند.
- اتصال مکانیکی: اتصالی را انتخاب کنید که بتواند سیگنال را به‌صورت پایدار و مطمئن منتقل کنند. توجه داشته باشید نوع اتصال الکتریکی تاثیر مستقیمی بر درجه حفاظت سنسور (IP) و قابلیت ضدانفجار بودن آن دارد.
