سطح سنج هیدرواستاتیک Trafag سری ECL 8438

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند ترافاگ

ویژگی‌ها:

  • فشار مرجع: نسبی (گیج)
  • دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۱۰ – ۰ بار
  • دقت (FS%): ±۰.۵ ،±۰.۳
  • خروجی: ۲۰ – ۴ میلی آمپر
  • اتصال مکانیکی: M22x1, M10x1
  • جنس اتصال مکانیکی: سرامیک، اکسید آلومینیوم (۹۶٪)
  • اتصال الکتریکی: Cable outlet

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

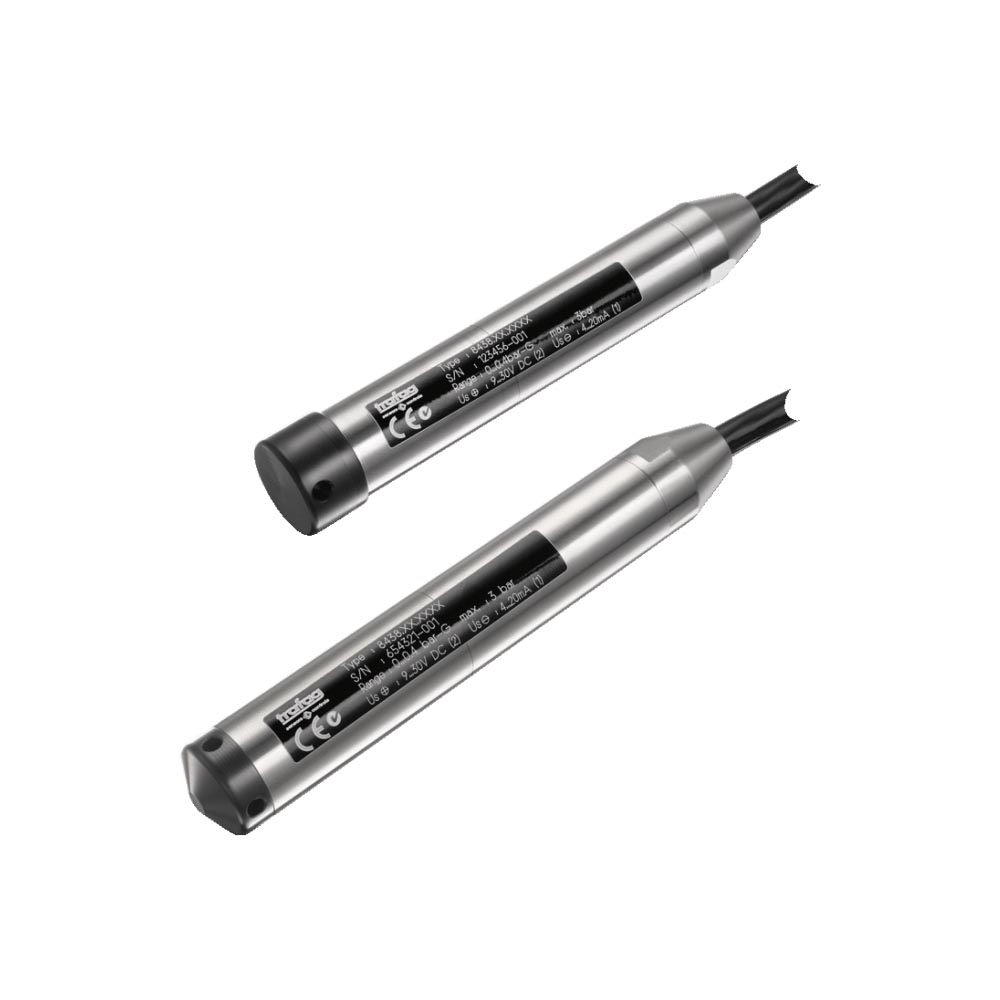

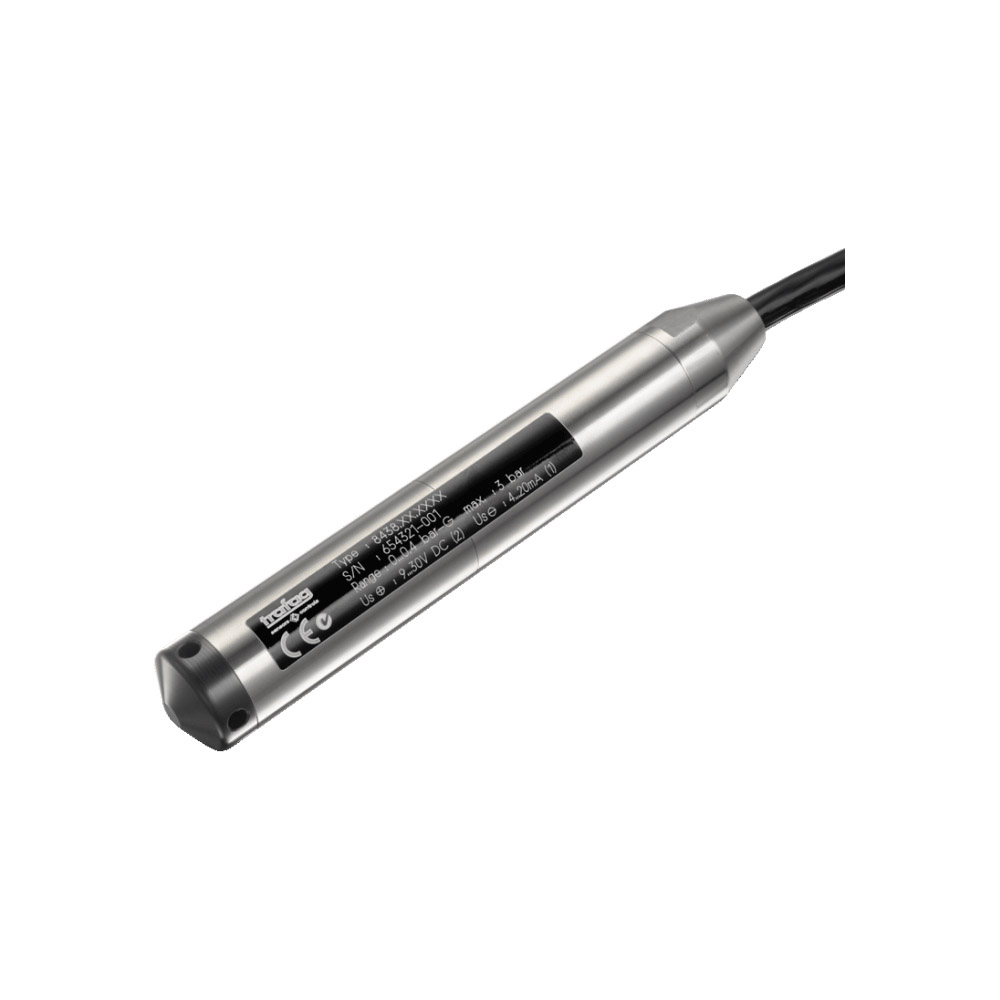

معرفی سطح سنج هیدرواستاتیک Trafag سری ECL 8438

ترانسمیتر فشار غوطه‌ور جدید ECL بر اساس فناوری لایه فیلم ضخیم روی سرامیک ابداع شده، توسط ترافاگ ساخته شده‌است. محدوده فشار را می‌توان از راه دور و از طریق ابزار رابط و یا اپلیکیشن تلفن همراه هوشمند تتنظیم کرد. این سطح سنج همراه با تراشه الکترونیکی ASIC با کارایی بالا اختراع شده توسط خود کارخانه ترافاگ، سطح بالایی از دقت را در محدوده دمایی وسیع تضمین می‌کند.



در ارتباط با این محصول بخوانید:

بررسی تخصصی سطح سنج هیدرواستاتیک Trafag سری ECL 8438

فناوری لایه فیلم ضخیم روی سرامیک به عنوان اصل اندازه‌گیری در ترانسمیتر فشار سری ECL 8438 روشی رایج است که در ترانسمیتر‌های فشار برای اندازه‌گیری فشار استفاده می‌شود. مزایای وجود این نوع اصل اندازه‌گیری در ساختار سری ECL 8438 را می‌توان به‌صورت زیر عنوان کرد:

  • دقت: فناوری لایه فیلم ضخیم امکان دقت بالا در اندازه‌گیری فشار را فراهم می‌کند و به دلیل دقت و قابلیت اطمینانش شناخته شده‌است و آن‌را برای طیف گسترده‌ای از کاربردها مناسب می‌کند.
  • دوام: مواد سرامیکی ذاتا مقاوم و در برابر خوردگی مقاوم هستند. این بدان معنی است که ترانسمیتر فشار احتمالا طول عمر بیشتری دارد و می‌تواند شرایط محیطی چالش برانگیز را تحمل کند.
  • محدوده دمای وسیع: ترانسمیتر‌های لایه فیلم ضخیم روی سرامیک می‌توانند در محدوده دمایی وسیعی کار کنند، که آن‌ها را برای صنایع و کاربردهای مختلف، از جمله محیط‌های بسیار گرم و سرد، همه کاره می‌کند.

اما استفاده از این فناوری معایبی نیز در پی خواهد داشت:

  • هزینه: در حالی که دقت و دوام مزایای قطعی هستند، فناوری لایه فیلم ضخیم روی سرامیک می‌تواند در مقایسه با سایر روش‌های اندازه‌گیری فشار گران‌تر باشد. با این حال، قابلیت اطمینان و عملکرد بلند مدت می‌تواند هزینه اولیه بالاتر را توجیه کند.
  • حساسیت به شوک: حسگرهای مبتنی بر سرامیک می‌توانند به شوک یا لرزش مکانیکی حساس باشند، که ممکن است در کاربردهای خاص به اقدامات حفاظتی بیشتری نیاز داشته باشد.
  • اندازه و وزن: بسته به طراحی خاص، این ترانسمیتر‌ها ممکن است در مقایسه با برخی از فناوری‌های جایگزین، حجیم‌تر و سنگین‌تر باشند، که می‌تواند استفاده از آن‌ها را در کاربردهای محدود فضا محدود کند.

یکی از مشخصات دیگر این سری از ترانسمیترهای فشار، فشار مرجع نسبی (گیج) می‌باشد. اندازه‌گیری فشار گیج نسبت به فشار اتمسفر محلی انجام می‌شود. این بدان معناست که وقتی ترانسمیتر یک مقدار فشار را اندازه می‌گیرد و آن‌را نمایش می‌دهد، در واقع فشار بالاتر یا پایین‌تر از فشار اتمسفر را در آن مکان نشان می‌دهد.
برای مثال، اگر فشار اتمسفر ۱۰۱.۳ کیلو پاسکال باشد (فشار استاندارد اتمسفر در سطح دریا)، و ترانسمیتر فشار گیج ۱۰۵ کیلو پاسکال را نشان دهد، به این معنی است که فشار واقعی در آن نقطه ۱۰۵ کیلو پاسکال بالاتر از فشار اتمسفر محلی است.
فشار گیج معمولا زمانی استفاده می‌شود که به تفاوت فشار از فشار اتمسفر محلی نیاز است. این ویژگی برای کاربردهایی مانند نظارت بر فشار در تایر، مخزن یا خط لوله، که در آن میزان فشار موجود در بالا یا پایین جو اطراف مورد توجه قرار دارد.

محدوده فشار مقادیر حداقل و حداکثر فشار را نشان می‌دهد که ترانسمیتر فشار برای اندازه‌گیری موثر طراحی شده‌است. در سطح سنج هیدرواستاتیک سری ECL 8438 محدوده فشار از ۱۰۰ – ۰ میلی‌بار تا ۱۰ – ۰ بار می‌باشد.
از ۱۰۰ – ۰ میلی‌بار به این معنی است که ترانسمیتر فشار قادر به اندازه‌گیری دقیق فشار از ۰ میلی‌بار تا ۱۰۰ میلی‌بار است . میلی‌بار واحد اندازه‌گیری فشار است و اغلب برای کاربردهای فشار کم یا جاهایی که دقت در فشارهای پایین مورد نیاز است استفاده می‌شود.
از ۱۰ – ۰ بار به این معنی است که ترانسمیتر فشار می‌تواند فشارهای کم ۰ بار (فشار صفر مطلق، که خلاء کامل است) تا ۱۰ بار را با دقت اندازه‌گیری کند. بار یک واحد فشار است که معمولا در کاربردهای صنعتی استفاده می‌شود و تقریبا معادل فشار اتمسفر در سطح دریا است.
بنابراین، از نظر عملی، این ترانسمیتر فشار می‌تواند فشارهای بسیار کم، نزدیک به خلاء، تا ۱۰ بار را اندازه‌گیری کند که فشار نسبتا بالایی است. این انعطاف‌پذیری در محدوده فشار، آن‌را برای طیف گسترده‌ای از کاربردها، از کارهای کم فشار مانند اندازه‌گیری جریان گاز در سیستم‌های HVAC (۱۰۰ میلی‌بار) تا کارهای فشار بالاتر مانند نظارت بر سیستم‌های هیدرولیک (۱۰ بار) مناسب می‌کند.

مشخصات عملکرد سطح سنج هیدرواستاتیک Trafag سری ECL 8438

دو مقدار ≤ ± 0.3 %FS و ≤ ± 0.5 %FS ارائه شده برای میزان سطح دقت این سری از سطح‌سنج‌ها، خطای مربوط به اندازه‌گیری فشار انجام شده توسط ترانسمیتر را نشان می‌دهد.
گزینه‌ی ≤ ± 0.3% FS نشان می‌دهد که در شرایط عملیاتی معمولی، اندازه‌گیری‌های ترانسمیتر فشار حداکثر خطای بالقوه ۰.۳±٪ از محدوده مقیاس کامل (کل محدوده فشارهایی که ترانسمیتر می‌تواند اندازه‌گیری کند (FS)) را خواهند داشت.
به‌طور مشابه، ≤ ± 0.5% FS نشان می‌دهد که در شرایط مختلف، حداکثر خطای احتمالی می‌تواند تا ۰.۵±٪ از محدوده مقیاس کامل باشد.
قابل ذکر است که مقادیر دقت ذکر شده در بالا برای دمای ۲۵+ درجه سانتی‌گراد مشخص شده‌است. به عبارت دیگر دقت ترانسمیتر زمانی که دمای کارکرد دستگاه در ۲۵+ درجه سانتی‌گراد باشد تضمین می‌شود.
توجه به این نکته مهم است که دقت بسیاری از ابزارهای الکترونیکی، از جمله ترانسمیتر‌های فشار، می‌تواند تحت تاثیر تغییرات دما باشد. بنابراین، سازندگان اغلب مقادیر دقت را در یک دمای خاص ارائه می‌کنند تا به کاربران یک نقطه مرجع بدهند.

غیرخطی بودن ترانسمیتر به این اشاره دارد که خروجی ترانسمیتر فشار از یک خط مستقیم در هنگام نمودار در برابر فشار واقعی که اندازه‌گیری می‌شود، چقدر نزدیک است. در سری ECL 8438 از سطح‌سنج‌ها مقادیر ≤ ± 0.2 %FS و ≤ ± 0.3 %FS برای غیرخطی بودن ذکر شده‌است.
≤ ± 0.2 %FS بیان می‌کند که خطای غیرخطی ترانسمیتر فشار کم‌تر یا مساوی ۰.۲±٪ از محدوده مقیاس کامل است. به عبارت دیگر، هنگامی‌که خروجی ترانسمیتر را به عنوان تابعی از فشار واقعی در کل محدوده اندازه‌گیری آن رسم می‌کنید (از ۰ میلی‌بار تا ۱۰ بار، همان‌طور که قبلا ذکر شد)، حداکثر انحراف از یک خط کاملا مستقیم ۰.۲±٪ از آن دامنه مقیاس کامل است.
≤ ± 0.3 %FS نیز به‌طور مشابه نشان می‌دهد که در شرایط یا تنظیمات مختلف، خطای غیرخطی می‌تواند تا ۰.۳±٪ از محدوده مقیاس کامل باشد.
غیرخطی بودن عامل مهمی در ارزیابی دقت و صحت ترانسمیتر فشار است. هرچه خطای غیرخطی کم‌تر باشد، خروجی ترانسمیتر بیشتر با فشار واقعی مطابقت دارد و اندازه‌گیری‌ها دقیق‌تر و قابل اعتمادتر خواهند بود.

ویژگی پایداری طولانی مدت در ترانسمیتر فشار نشان می‌دهد که ترانسمیتر چقدر دقت و عملکرد خود را در مدت زمان طولانی حفظ می‌کند. مقدار پایداری طولانی مدت سطح سنج هیدرواستاتیک Trafag سری ECL 8438، برابر با ≤ ± 0.2 %FS می‌باشد که نشان می‌دهد که پایداری طولانی مدت ترانسمیتر فشار در محدوده ۰.۲±٪ از محدوده مقیاس کامل است. به عبارت دیگر، در طول یک سال، اندازه‌گیری ترانسمیتر در این محدوده زمانی در دمای عملیاتی ۲۵+ درجه سانتی‌گراد کار می‌کند، دقیق باقی می‌ماند.
بنابراین، از نظر عملی، این مشخصات به شما اطمینان می‌دهد که ترانسمیتر فشار در طول یک سال در دمای ۲۵+ درجه سانتی‌گراد، دقت خود را در ۰.۲±٪ از محدوده مقیاس کامل حفظ می‌کند. پایداری طولانی مدت یک عامل حیاتی برای کاربردهایی است که به اندازه‌گیری فشار ثابت و قابل اعتماد در یک دوره طولانی نیاز دارند، به ویژه در صنایعی که دقت و پایداری در آن‌ها حیاتی است، مانند تولید، هوافضا و تحقیقات علمی اهمیت دارد.

زمان پاسخ‌گویی نشان می‌دهد که ترانسمیتر فشار با چه سرعتی می‌تواند واکنش نشان دهد و یک اندازه‌گیری معتبر در پاسخ به تغییر فشاری که نظارت می‌کند ارائه دهد. برای این سری سطح‌سنج، زمان پاسخ‌گویی < 1 ms می‌باشد و به این معنی است که زمان پاسخ‌گویی ترانسمیتر فشار کم‌تر از یک میلی‌ثانیه است. به عبارت دیگر، هنگامی‌که تغییری در فشار اندازه‌گیری شده وجود دارد، ترانسمیتر می‌تواند یک خوانش معتبر و دقیق را در کم‌تر از یک میلی‌ثانیه ارائه دهد. زمان پاسخ‌گویی کم‌تر از ۱ میلی‌ثانیه بسیار سریع است و این ترانسمیتر فشار را برای کاربردهایی مناسب می‌کند که تغییرات فشار سریع باید نظارت شود و به سرعت پاسخ داده شود. به عنوان مثال، در صنایعی مانند تولید خودرو یا کنترل فرآیند، که در آن تنظیمات سریع برای حفظ استانداردهای ایمنی یا کیفیت مورد نیاز است، زمان پاسخ سریع بسیار مهم است.

مشخصات الکتریکی سطح سنج هیدرواستاتیک Trafag سری ECL 8438

گزینه ی موجود برای خروجی این سری از ترانسمیترهای برند ترافاگ ۲۰ – ۴ میلی‌آمپر است و به نوع سیگنال الکتریکی اشاره دارد که ترانسمیتر فشار برای انتقال اندازه‌گیری فشار به سیستم‌ها یا دستگاه‌های خارجی تولید می‌کند. این سیگنال خروجی معمولا در کاربردهای صنعتی و کنترل فرآیند استفاده می‌شود. این نوع از خروجی به این معنی است که ترانسمیتر فشار سیگنال جریانی را در محدوده ۴ میلی‌آمپر (mA) تا ۲۰ میلی‌آمپر ارائه می‌دهد . جریان خروجی متناسب با فشار اندازه‌گیری شده ‌است، به‌طوری که ۴ میلی‌آمپر معمولا پایین‌ترین انتهای مقیاس (مثلا ۰٪ فشار) و ۲۰ میلی‌آمپر نشان‌دهنده بالاترین انتها (مثلا ۱۰۰٪ فشار) در محدوده اندازه‌گیری ترانسمیتر است.

مزایای خروجی ۲۰ – ۴ میلی‌آمپر عبارت است از:

  • ایمنی نسبت به نویز: سیگنال‌های ۲۰ – ۴ میلی‌آمپر در مقایسه با سیگنال‌های ولتاژ، کم‌تر در معرض نویز الکتریکی قرار دارند و آن‌ها را برای انتقال از راه دور در محیط‌های صنعتی مناسب می‌کند.
  • استانداردسازی: ۲۰ – ۴ میلی‌آمپر یک استاندارد صنعتی به‌طور گسترده پذیرفته شده برای کنترل فرآیند است، به این معنی که بسیاری از دستگاه‌ها و سیستم‌ها برای کار با این نوع سیگنال طراحی شده‌اند.
  • تشخیص عیب: در یک حلقه ۲۰ – ۴ میلی‌آمپر، شکست در حلقه جریان (به عنوان مثال، یک سیم قطع شده) را می‌توان به راحتی تشخیص داد زیرا منجر به یک مقدار سیگنال ۰ میلی‌آمپر می‌شود که نشان‌دهنده وضعیت خطا است. .

در استفاده از این نوع خروجی باید نکات زیر را در نظر گرفت:

  • مصرف برق: سیگنال‌های ۲۰ -۴ میلی‌آمپر برای کار کردن نیاز به منبع تغذیه دارند. ترانسمیتر مقداری برق مصرف می‌کند و دستگاه گیرنده باید این نیرو را تامین کند یا منبع تغذیه جداگانه داشته باشد.
  • محدوده سیگنال: بسته به وضوح سیستم اندازه‌گیری، سیگنال ۲۰ – ۴ میلی‌آمپر ممکن است قرائت‌های دقیقی را ارائه نکند، به خصوص اگر محدوده اندازه‌گیری وسیع باشد.
  • سازگاری: باید اطمینان داشت که سیستم اکتساب یا کنترل داده برای کنترل ورودی‌های ۲۰ – ۴ میلی‌آمپر، مجهز است یا در صورت نیاز تجهیزات تهویه سیگنال لازم وجود دارد.

در بسیاری از کاربردهای صنعتی و کنترل فرآیند، خروجی ۲۰ – ۴ میلی‌آمپر به دلیل استحکام و سازگاری با سیستم‌های موجود، انتخاب مناسبی است. با این حال، بهترین گزینه به نیازهای خاص و الزامات برنامه بستگی دارد.

مشخصات شرایط محیطی سطح سنج هیدرواستاتیک Trafag سری ECL 8438

مشخصات محدوده دمای سیال به محدوده دماهایی اشاره دارد که ترانسمیتر فشار می‌تواند به‌صورت ایمن و دقیق، فشار محیطی را که برای آن طراحی شده‌است، اندازه‌گیری کند. در سطح سنج هیدرواستاتیک سری ECL 8438، محدوده مشخص شده ۲۵- تا ۸۰ درجه سانتی‌گراد است.
این محدوده نشان می‌دهد که ترانسمیتر فشار برای عملکرد و اندازه‌گیری دقیق در هنگام قرار گرفتن در معرض دمای متوسط ۲۵- تا ۸۰ درجه سانتی‌گراد طراحی شده‌است.
از نظر عملی، این مشخصات محدودیت‌های عملیاتی ترانسمیتر فشار را بر حسب دمای محیطی که اندازه‌گیری می‌کند، به شما می‌گوید. این به شما اطمینان می‌دهد که ترانسمیتر می‌تواند در این محدوده دمایی مشخص شده به درستی کار کند.
در نتیجه اگر دمای متوسط از این محدوده فراتر رود، این خطر وجود دارد که ترانسمیتر به درستی کار نکند یا آسیب ببیند. به عنوان مثال، اگر دمای متوسط به زیر ۲۵- درجه سانتی‌گراد یا بالای ۸۰ درجه سانتی‌گراد برسد، ممکن است با خطاهای اندازه‌گیری یا مشکلات دیگر مواجه شود.
بنابراین هنگام انتخاب یک ترانسمیتر فشار، مهم است که محدوده دمای سیال را در نظر بگیرید. اگر کاربرد شما شامل اندازه‌گیری فشار در محیطی با دمای خارج از این محدوده مشخص شده‌است، ممکن است لازم باشد ترانسمیتر‌های فشار جایگزینی را در نظر بگیرید که برای شرایط دمای شدیدتر طراحی شده‌اند یا از اقدامات کنترل دمای اضافی، استفاده می‌کنند.

درجه حفاظت یا IP، استانداردی است که اطلاعاتی درباره سطح حفاظتی یک دستگاه، مانند ترانسمیتر فشار، در برابر نفوذ اجسام خارجی (مانند گرد و غبار و ذرات) و رطوبت (مانند آب) ارائه می‌دهد. درجه حفاظت معمولا به صورت IP و به دنبال آن دو عدد ارائه می‌شود و برای سریECL 8438 برابر با IP68 می‌باشد.
رقم اول، در این مورد عدد ۶، نشان‌دهنده سطح محافظت در برابر ذرات جامد مانند گرد و غبار و خاک است. امتیاز ۶ به این معنی است که دستگاه در برابر گرد و غبار مقاوم است و برای جلوگیری از ورود گرد و غبار یا هر جسم جامد طراحی شده‌ و تضمین می‌کند که کاملا از این نوع نفوذها محافظت می‌شود.
رقم دوم ۸ نشان‌دهنده سطح محافظت در برابر رطوبت و مایعات است. رتبه ۸ یکی از بالاترین‌های موجود است و نشان می‌دهد که دستگاه قادر به تحمل غوطه‌ور شدن در آب بیش از ۱ متر است. از نظر عملی، این بدان معنی است که ترانسمیتر فشار را می‌توان بدون ورود آب و آسیب رساندن به دستگاه در آب غوطه‌ور کرد و آن‌را بسیار ضد آب می‌کند.
بنابراین، درجه حفاظت IP68 نشان می‌دهد که ترانسمیتر فشار شما هم در برابر گرد و غبار مقاوم است و هم در برابر آب بسیار مقاوم است. این درجه‌بندی اغلب در کاربردهای صنعتی و فضای باز استفاده می‌شود که ممکن است دستگاه در معرض شرایط محیطی سخت از جمله گرد و غبار، باران یا حتی غوطه‌ور شدن موقت در آب قرار گیرد.
توجه به این نکته مهم است که رتبه‌بندی IP یک استاندارد است و اعداد مرتبط با آن نشانه واضحی از سطح حفاظت دستگاه را ارائه می‌دهند. هنگام انتخاب یک ترانسمیتر فشار برای کاربرد خاص، شرایط محیطی که در معرض آن قرار می‌گیرد را در نظر بگیرید و اطمینان حاصل کنید که رتبه IP با سطح حفاظت مورد نیاز برای نیازهای شما مطابقت دارد.

محدوده دمای دیافراگم محدوده دماهایی را نشان می‌دهد که دیافراگم ترانسمیتر فشار می‌تواند با حفظ یکپارچگی ساختاری و عملکرد خود تحمل کند و در این سری از ۲۵- تا ۸۰ درجه سانتی‌گراد می باشد. این محدوده به این معنی است که دیافراگم ترانسمیتر فشار طوری طراحی شده‌است که در دمای ۲۵- درجه سانتی‌گراد و بالای 80 درجه سانتی‌گراد بدون آسیب یا کاهش قابل توجه عملکرد کار کند.
دیافراگم در یک ترانسمیتر فشار جزء مهمی است که مسئول تشخیص فشار محیطی است که اندازه‌گیری می‌کند. برای ارائه خوانش دقیق فشار، باید شکل و خواص مکانیکی خود را در طیف وسیعی از دماها حفظ کند.

مشخصات مکانیکی سطح سنج هیدرواستاتیک Trafag سری ECL 8438

اتصال مکانیکی در ترانسمیتر فشار، نشان‌دهنده نوع و اندازه رزوه‌هایی است که برای اتصال ترانسمیتر فشار به فرآیند یا سیستمی‌که اندازه‌گیری می‌شود، مورد استفاده قرار می‌گیرد. اتصالات مکانیکی موجود برای این سری از سطح‌سنج عبارتند از:

  • M10×1:
    در این گزینه، عبارت M10 به اندازه رزوه اشاره دارد و این یک رزوه متریک با قطر ۱۰ میلی‌متر است. همچنین ۱× گام رزوه را نشان می‌دهد. عدد ۱ به این معنی است که رزوه دارای گامی یک میلی‌متری است که فاصله بین هر تاج رزوه است.
    M10×1 اندازه رزوه متریک نسبتا کوچکی است و اغلب در برنامه‌هایی استفاده می‌شود که اتصال کوچک‌تر و دقیق‌تری مورد نیاز است. معمولا برای کاربردهای پرفشار یا سنگین استفاده نمی‌شود، اما می‌تواند برای لوله‌ها یا اتصالات کوچک‌تر مناسب باشد.
  • M22×1:
    عبارت M22 به اندازه رزوه اشاره دارد. در این مورد، این یک رزوه متریک با قطر ۲۲ میلی‌متر است. ۱× همچنان گام رزوه را نشان می‌دهد که ۱ میلی‌متر است، یعنی فاصله یک میلی‌متری بین هر تاج رزوه.
    اتصال مکانیکی از نوع M22×1 یک اندازه رزوه متریک بزرگ‌تر در مقایسه با M10×1 است. معمولا در کاربردهای صنعتی که اتصالات بزرگ‌تر مورد نیاز است استفاده می‌شود. اغلب برای اتصال ترانسمیترهای فشار به لوله‌ها، اتصالات یا شیرهای بزرگ‌تر استفاده می‌شود.

در مورد این‌که کدام یک از اتصالات مکانیکی بهتر است کاملا به برنامه خاص و الزامات فرآیند یا سیستم مورد نظر بستگی دارد. برای مثال در مورد M10×1، این اندازه رزوه کوچک‌تر برای کاربردهایی که دقت بسیار مهم است و لوله‌ها یا اتصالات کوچک‌تری دارد، مناسب است. همچنین در صورت محدودیت فضا یا نیاز به اتصال ظریف‌تر، ترجیح داده میشود.
همین‌طور، رزوه بزرگ‌تر M22x1 برای کاربردهایی با لوله‌ها و اتصالات بزرگ‌تر که به اتصال اساسی‌تری نیاز است، مناسب‌تر است و می‌تواند فشارهای بالاتری را تحمل کند در نتیجه اغلب در تنظیمات صنعتی استفاده می‌شود.
انتخاب بین این دو گزینه به عواملی مانند اندازه لوله در سیستم، سطوح فشار درگیر و هرگونه محدودیت فضا بستگی دارد.

در این سری از سطح‌سنج‌های برند ترافاگ، این اتصالات مکانیکی از جنس سرامیک، آلومینیوم اکسید (۹۶٪) می‌باشد. سرامیک دسته وسیعی از مواد است که به دلیل خواص مکانیکی، حرارتی و الکتریکی عالی شناخته شده‌اند. اکسید آلومینیوم با فرمول شیمیایی Al2O3، هم نوع خاصی از مواد سرامیکی است. عدد ۹۶٪ داخل پرانتز، سطح خلوص اکسید آلومینیوم استفاده شده در اتصال مکانیکی را نشان می‌دهد، که هرچه خلوص بالاتر باشد، خواص مواد بهتر است.

اتصالات سرامیکی معمولا به دلایل مختلفی در ترانسمیترهای فشار استفاده می‌شوند:

– در برابر سایش بسیار سخت و مقاوم هستند و برای اندازه‌گیری فشار در محیط‌های ساینده یا خورنده مناسب هستند.
– مواد سرامیکی می‌توانند طیف وسیعی از دما را تحمل کنند و از پایداری حرارتی خوبی برخوردار باشند.
– غیر‌واکنشی و بی‌اثر هستند، به این معنی که آن‌ها خورده نمی‌شوند یا با اکثر مواد شیمیایی واکنش نشان نمی‌دهند.
– اتصالات سرامیکی همچنین به دلیل ویژگی عایق الکتریکی عالی خود شناخته شده‌اند و آن‌ها را برای کاربردهایی که باید تداخل الکتریکی را به حداقل برسانند، مناسب می‌کند.
– اکسید آلومینیوم یا آلومینا یک ماده سرامیکی همه کاره‌است که به دلیل استحکام بالا، خواص عایق الکتریکی و مقاومت در برابر خوردگی و سایش در کاربردهای مختلف مورد استفاده قرار می‌گیرد. در اتصالات مکانیکی ترانسمیتر فشار، اکسید آلومینیوم به دلیل دوام و مقاومت در برابر مواد ساینده یا خورنده انتخاب می‌شود. این ماده تضمین می‌کند که اتصال مکانیکی می‌تواند یکپارچگی ساختاری و عملکرد خود را حتی زمانی که در معرض محیط‌های چالش برانگیز قرار می‌گیرد حفظ کند. سطح خلوص ۹۶ درصد نشان‌دهنده یک ماده با کیفیت بالا با خواص عالی برای کاربردهای اندازه‌گیری فشار است.

سه گزینه برای مواد سازنده‌ی مهر و موم سطح‌سنج سری ECL 8438 عنوان می‌گردد:

  1. FKM 70 Sh (Fluoroelastomer 70 Shore A):
    FKM یا Fluoroelastomer یک ماده لاستیکی مصنوعی است که به دلیل مقاومت عالی در برابر گرما، مواد شیمیایی و روغن‌ها شناخته شده‌است. 70 Shore A به سختی یا سختی‌سنج مواد اشاره دارد. A Shore مقدار ۷۰ نشان‌دهنده یک ماده نسبتا نرم و انعطاف‌پذیر است.
    FKM اغلب برای آب‌بندی در کاربردهایی که مقاومت در برابر دماهای بالا و مواد شیمیایی تهاجمی ضروری است انتخاب می‌شود و معمولا در صنایع خودروسازی، هوافضا و صنایع شیمیایی مورد استفاده قرار می‌گیرد.
    در حالی که FKM مقاومت بسیار خوبی در برابر بسیاری از مواد شیمیایی دارد، به‌طور کلی در برابر همه مواد شیمیایی مقاوم نیست، بنابراین اطمینان از سازگاری با مواد شیمیایی خاص موجود در برنامه کاربردی ضروری است.
    همچنین FKM می‌تواند طیف وسیعی از دما را تحمل کند اما ممکن است در محیط‌های با دمای پایین در مقایسه با سایر الاستومرها عملکرد خوبی نداشته باشد.
  2. CR (لاستیک کلروپرن):
    CR یا لاستیک کلروپرن یک لاستیک مصنوعی است که به دلیل مقاومت در برابر عوامل جوی، ازن و سطوح متوسط روغن، شناخته شده‌است.
    CR اغلب در کاربردهایی استفاده می‌شود که مقاومت در برابر آب و هوا و قرار گرفتن در معرض هوا در فضای باز مهم است، مانند واشر و مهر و موم در کاربردهای خودرویی و دریایی. این متده مقاومت خوبی در برابر ازن و اشعه ماورای بنفش دارد و برای استفاده در فضای باز مناسب است.
    ممکن است CR به اندازه FKM در برابر دماهای بالا و مواد شیمیایی مقاومت نداشته باشد، بنابراین مهم است که عوامل محیطی خاص را در برنامه کاربردی در نظر بگیرید.
  3. EPDM (اتیلن پروپیلن دی ان مونومر):
    EPDM یک لاستیک مصنوعی است که به دلیل مقاومت عالی در برابر عوامل جوی، ازن و تغییرات دما شناخته شده‌است. EPDM معمولا در کاربردهای خارج از منزل که قرار گرفتن در معرض آب و هوا و اشعه ماورای بنفش یک نگرانی است، مانند آب‌بندی هوای خودرو و مواد سقف استفاده می‌شود. این ماده انعطاف‌پذیری خوبی دارد و می‌تواند خواص خود را در محدوده دمایی وسیعی حفظ کند.
    قابل ذکر است که EPDM ممکن است سطح مقاومت شیمیایی FKM را نداشته باشد، بنابراین ارزیابی سازگاری شیمیایی در برنامه کاربردی مهم است.

هنگام انتخاب یک ترانسمیتر فشار با مواد مهر و موم خاص، باید شرایط محیطی و انواع سیال‌ها (مایعات یا گازها) که آب‌بندها با آن‌ها تماس خواهند داشت را در نظر داشت و سازگاری این مواد با شرایط عملیاتی و موادی که در معرض آن‌ها قرار می‌گیرند را بررسی کرد. زیرا سازگاری برای طول عمر و اثربخشی مهر و موم‌ها بسیار مهم است.

کابل خروجی نوع اتصال الکتریکی ارائه شده توسط ترانسمیتر فشار سری ECL 8438 را نشان می‌دهد. کابل خروجی به این معنی است که سطح سنج هیدرواستاتیک Trafag طوری طراحی شده‌است که یک کابل برای اتصال الکتریکی به آن متصل است.
اتصال الکتریکی از نوع کابل خروجی، راحتی و کاهش تلفات سیگنال را ارائه می‌دهد، اما از نظر طول ثابت کابل و سایش و پارگی احتمالی محدودیت‌هایی دارد.

تاییدیه‌ها و گواهینامه‌های سطح سنج هیدرواستاتیک Trafag سری ECL 8438

گواهینامه CE که مخفف Conformité Européenne یا European Conformity می‌باشد یک گواهی مهم است که بیان‌گر انطباق محصول با استانداردهای ایمنی، بهداشت و حفاظت از محیط زیست اتحادیه اروپا (EU) است. برخی از مزایای داشتن تاییدیه CE برای محصولی مانند این سری از ترانسمیتر فشار عبارت است از:

  • دسترسی به بازار: گواهینامه CE اغلب یک الزام اجباری برای محصولات فروخته شده در منطقه اقتصادی اروپا (EEA) است که شامل همه کشورهای عضو اتحادیه اروپا و همچنین چند کشور دیگر می‌شود. داشتن تاییدیه CE به تولیدکنندگان این امکان را می‌دهد که به صورت قانونی محصولات خود را در این مناطق بازاریابی و توزیع کنند.
  • شناسایی جهانی: در حالی که CE در درجه اول یک الزام اتحادیه اروپا است، در بسیاری از نقاط دیگر جهان به رسمیت شناخته شده و مورد احترام است. محصولات دارای علامت CE اغلب دسترسی آسان‌تری به بازارهای جهانی پیدا می‌کنند زیرا گواهینامه CE به معنای رعایت استانداردهای ایمنی و کیفیت خاص است.
  • ایمنی محصول: گواهینامه CE شامل ارزیابی دقیق طراحی محصول، ویژگی‌های ایمنی و مطابقت با دستورالعمل‌های مربوطه اتحادیه اروپا است. بنابراین کمک می‌کند تا اطمینان حاصل شود که محصول برای استفاده توسط مصرف‌کنندگان و کارگران ایمن است.
  • تضمین کیفیت: گواهینامه CE اغلب مستلزم رعایت سیستم‌های مدیریت کیفیت و فرآیندهای تولید است که می‌تواند منجر به بهبود کیفیت و قابلیت اطمینان محصول شود.
  • اعتماد مشتری: مصرف‌کنندگان و مشاغل در اتحادیه اروپا و سایر مناطق اغلب به دنبال علامت CE به عنوان نشآن‌های از کیفیت و ایمنی محصول هستند. می‌تواند اعتماد مشتری به محصول را افزایش دهد.
  • تطابق قانونی: گواهینامه CE اغلب یک الزام قانونی برای دسته‌بندی محصولات خاص است، به ویژه آن‌هایی که خطرات بالقوه‌ای برای سلامت و ایمنی دارند. عدم دریافت گواهینامه CE در صورت لزوم می‌تواند منجر به عواقب قانونی شود.
  • مزیت رقابتی: داشتن گواهینامه CE می‌تواند یک مزیت رقابتی در بازار ایجاد کند. این نشان‌دهنده تعهد به کیفیت محصول و انطباق با استانداردهای صنعت است.
  • کاهش موانع تجارت: برای تولیدکنندگان، گواهینامه CE به کاهش موانع فنی تجارت در داخل اتحادیه اروپا کمک می‌کند و می‌تواند روند عرضه محصولات به بازار را ساده کند.
  • ملاحظات زیست محیطی: در برخی موارد، گواهینامه CE ممکن است شامل انطباق با محیط زیست باشد، که آن‌را برای مصرف‌کنندگان و سازمان‌های آگاه به محیط زیست جذاب می‌کند.

توجه به این نکته مهم است که الزامات و استانداردهای خاص برای گواهینامه CE می‌تواند بسته به نوع محصول و دستورالعمل‌های قابل اجرا متفاوت باشد. تولیدکنندگان باید تحت یک فرآیند ارزیابی و آزمایش قرار گیرند تا اطمینان حاصل شود که محصولات آن‌ها از این استانداردها برخوردار است.

شرکت سازندهTrafag
کشور سازندهسوئیس
سریTrafag - ECL 8438
نوع سنسورترانسمیتر فشار
اصل اندازه گیریفناوری لایه فیلم ضخیم روی سرامیک
فشار مرجعگیج (نسبی)
دامنه اندازه گیری فشار (بار)از ۱۰۰ - ۰ میلی‌بار تا ۱۰ - ۰ بار
حد پایین فشار (بار)۰
حد بالای فشار (بار)۱۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۱۴۵
دقت≤ ± 0.3 %FS
≤ ± 0.5 %FS
پایداری در بلند مدت≤ ± 0.2 %FS
جزییات پایداری در بلند مدت@ +25 °C / سالیانه
قابلیت تنظیمخیر
زمان پاسخگویی< 1 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
ولتاژ تغذیهاز ۹ تا ۳۰ ولت دی سی
حد پایین دمای سیال (°C)-۲۵
حد بالای دمای سیال (°C)۸۰
حد پایین دمای محیط (°C)-۲۵
حد بالای دمای محیط (°C)۸۰
درجه حفاظتIP68
اتصال مکانیکیM10x1
M22x1
دارای اسنابر فشارخیر
جنس اتصال مکانیکیسرامیک، اکسید آلومینیوم (۹۶٪)
اتصال الکتریکیCable outlet
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
نام فایللینک دانلود
دیتاشیتPDF Icon
