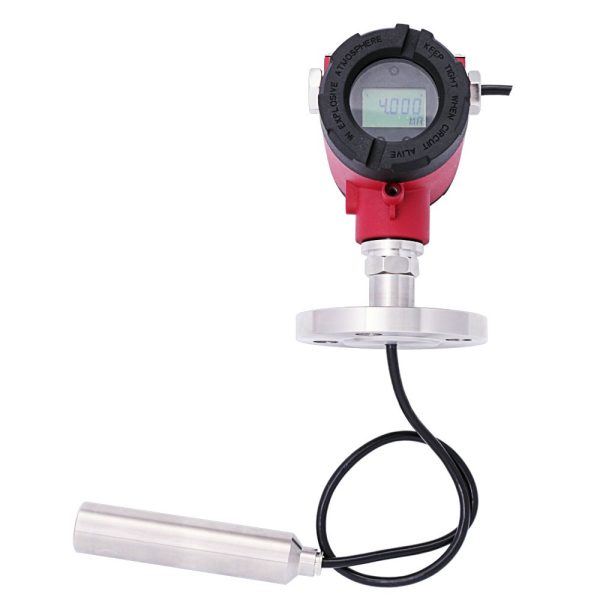

ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

(دیدگاه 1 کاربر)

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی‌ها:

  • فشار مرجع: نسبی (گیج)
  • دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار / از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب
  • دقت (FS%): ±۰.۵
  • خروجی: ۲۰-۴ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت
  • اتصال مکانیکی:‌ Throw-in
  • جنس اتصال مکانیکی: فولاد ضد زنگ
  • اتصال الکتریکی: کابل خروجی

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

ترانسمیتر فشار سطح مایعات با نمایشگر ZHYQ سری PT124B-221 با تکنولوژی جبران‌کننده مدار دیجیتال می‌باشد که دارای نمایشگر است و برای کاربردهای هیدرولیکی توصیه می‌شود. از دیگر ویژگی‌های این ترانسمیتر پایداری بالا و قابلیت اعتماد به آن است که این ترانسمیتر را جایگزین مناسبی برای برندهای معروف جهانی می‌سازد.



در ارتباط با این محصول بخوانید:

بررسی تخصصی ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

اصل اندازه‌گیری برای این سری از ترانسمیتر فشار، دیفیوز سیلیکون است. این فناوری از یک دیافراگم سیلیکونی با استرین گیج دیفیوز برای اندازه‌گیری فشار استفاده می‌کند. مزایا و معایب وجود این اصل اندازه‌گیری عبارت است از:

مزایای اصل اندازه‌گیری دیفیوز سیلیکون

  • دقت: ترانسمیترهای فشار دیفیوز سیلیکون به دلیل دقت بالا در اندازه‌گیری فشار شناخته شده‌اند. آن‌ها می‌توانند خوانش‌های قابل اعتماد و پایدار را حتی در محیط‌های صنعتی سخت ارائه دهند.
  • محدوده فشار گسترده: این ترانسمیترها اغلب می‌توانند طیف وسیعی از سطوح فشار را کنترل کنند و آن‌ها را برای کاربردهای مختلف مناسب می‌کند.
  • دوام: قوی هستند و می‌توانند در شرایط سخت از جمله تغییرات دما و محیط‌های خورنده مقاومت کنند.
  • پاسخ سریع: فناوری دیفیوز سیلیکون معمولا امکان پاسخ سریع به تغییرات فشار را فراهم می‌کند و آن‌ها را برای اندازه‌گیری فشار دینامیکی مناسب می‌کند.
  • طول عمر: با نگهداری مناسب، این ترانسمیترها می‌توانند عمر طولانی داشته باشند و از بازگشت سرمایه خوب اطمینان حاصل کنند.

معایب اصل اندازه‌گیری دیفیوز سیلیکون

  • هزینه: یکی از اشکالات احتمالی این است که ترانسمیترهای فشار دیفیوز سیلیکون می‌توانند در مقایسه با برخی دیگر از فناوری‌های اندازه‌گیری فشار نسبتا گران‌تر باشند.
  • حساسیت به فشار بیش از حد: در حالی که آن‌ها بادوام هستند، می‌توانند به شرایط فشار بیش از حد حساس باشند، بنابراین مهم است که آن‌ها را در محدوده مشخص شده خود کار کنند.
  • محدودیت‌های دما: شرایط دمایی شدید، اعم از بالا یا پایین، ممکن است بر عملکرد آن‌ها تاثیر بگذارد، بنابراین باید محدوده دمای عملیاتی را برای کاربرد خاص خود در نظر بگیرید.

به‌طور کلی، ترانسمیترهای فشار دیفیوز سیلیکون برای کاربردهایی که دقت و قابلیت اطمینان در آن‌ها بسیار مهم است، انتخابی عالی هستند. با این حال، ضروری است که نیازهای خاص و شرایط عملیاتی خود را در نظر بگیرید تا مطمئن شوید که آن‌ها متناسب با نیازهای شما هستند.

مرجع فشار این مدل از ترانسمیترهای فشار نسبی (گیج) می‌باشد. هنگامی‌که یک ترانسمیتر فشار برای اندازه‌گیری فشار نسبی تنظیم می‌شود، فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کند. به عبارت دیگر، قرائت فشار را با توجه به فشار اتمسفر در محیط اطراف فراهم می‌کند. بنابراین، اگر ۰ psi (پوند بر اینچ مربع) را نشان دهد، به این معنی است که فشار اندازه‌گیری شده برابر با فشار اتمسفر در آن مکان است. خوانش‌های مثبت نشان‌دهنده فشار بیشتر از اتمسفر است، در حالی که خوانش‌های منفی بیان‌گر فشار زیر اتمسفر است.

محدوده فشار، دامنه فشارهایی را که ترانسمیتر فشار می‌تواند به دقت اندازه‌گیری کند را نشان می‌دهد. معمولا بر حسب مقدار حداقل و حداکثر بیان می‌شود. در مورد سری PT124B-221، ترانسمیتر فشار دارای دو محدوده مختلف مشخص شده‌است:

  • از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار: این بدان معناست که ترانسمیتر فشار می‌تواند فشارهای ۰ میلی‌بار تا ۱۰۰ میلی‌بار تا حداکثر ۰ بار تا ۵ بار را به دقت اندازه‌گیری کند. به بیان ساده‌تر، می‌تواند فشار را از هیچ فشاری (صفر مطلق) تا ۵ بار فشار اندازه‌گیری کند که معادل ۵۰۰۰۰۰ پاسکال (Pa) یا ۷۲۵ پوند بر اینچ مربع (psi) است.
  • از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب: این روش دیگری برای بیان محدوده فشار است، اما بر حسب ارتفاع ستون آب (H2O). این بدان معناست که ترانسمیتر می‌تواند فشارهای معادل یک ستون آب را از ۰ متر تا ۱ متر تا حداکثر ۰ متر تا ۵۰ متر اندازه‌گیری کند. این اغلب در کاربردهایی استفاده می‌شود که فشار بر حسب ارتفاع ستون آب اندازه‌گیری می‌شود.

بنابراین، این محدوده‌های فشار، انعطاف‌پذیری را برای کاربردهای مختلف فراهم می‌کنند. به عنوان مثال، اگر نیاز به اندازه‌گیری فشار یا فشار بسیار کم در یک ستون آب دارید، می‌توانید محدوده مناسب را در محدوده‌های مشخص شده انتخاب کنید.

هنگام انتخاب یک ترانسمیتر فشار، مهم است که محدوده‌ای را در نظر بگیرید که به بهترین وجه با نیازهای فشار برنامه شما مطابقت دارد تا از اندازه‌گیری‌های دقیق و قابل اعتماد، اطمینان حاصل شود.

مشخصات عملکرد ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

میزان دقت یک ترانسمیتر فشار بسیار مهم است زیرا تعیین می‌کند که قرائت خروجی ترانسمیتر چقدر با فشار واقعی در سیستم اندازه‌گیری شده مطابقت دارد. دقت این سری ترانسمیتر فاشر برابر با ≤ ± 0.5 %FS می‌باشد. این مشخصات بیانگر حداکثر خطای مجاز در اندازه‌گیری فشار است. در این حالت، دقت ترانسمیتر کمتر یا مساوی ۰۵± درصد از مقیاس کامل (FS) مشخص می‌شود. بنابراین، برای خوانش فشار ۱۰۰ بار، قرائت ترانسمیتر ممکن است بین ۹۹.۵ تا ۱۰۰.۵ بار باشد.

خطی بودن، تکرارپذیری و هیسترزیس؛ این‌ها ویژگی‌ها، عملکردی اضافی هستند که به دقت کلی ترانسمیتر فشار کمک می‌کنند:

  • خطی بودن: به این اشاره دارد که خروجی ترانسمیتر چگونه از یک خط مستقیم پیروی می‌کند که در برابر مقادیر فشار واقعی نمودار می‌شود. خطی بودن بالا نشان می‌دهد که خوانش ترانسمیتر به‌طور مداوم با تغییرات فشار واقعی متناسب است. در مورد ترانسمیتر سری PT124B-221، خطی بودن در دقت مشخص شده ≤ ± 0.5% FS گنجانده شده‌است.
  • تکرارپذیری: تکرارپذیری بیان می‌کند که ترانسمیتر چقدر به طور مداوم، نتایج یکسانی را برای یک فشار یکسان تحت شرایط یکسان ارائه می‌دهد. این معیاری برای دقت و توانایی ترانسمیتر در ارائه نتایج ثابت، زمانی است که شرایط فشار یکسان است.
  • هیسترزیس: هیسترزیس نشان‌دهنده حداکثر اختلاف قرائت‌ها در فشار یکسان است وقتی که از افزایش و کاهش جهت فشار، نزدیک شود. این ویژگی، معیاری برای سنجش حساسیت ترانسمیتر به جهت تغییر فشار است.

درصد دقت کمتر نشان‌دهنده اندازه‌گیری فشار دقیق‌تر و قابل اعتمادتر است. بنابراین، برای بسیاری از کاربردها، دقت ≤ ± 0.5% FS بسیار خوب است و باید خوانش دقیق فشار را برای نیازهای شما ارائه دهد. با این حال، در نظر گرفتن سطح مورد نیاز از دقت برای برنامه خاص ضروری است تا اطمینان حاصل شود که الزامات اندازه‌گیری شما را برآورده می‌کند.

غیرخطی بودن، که اغلب به صورت درصدی از مقیاس کامل (FS) بیان می‌شود، اندازه‌گیری می‌کند که خروجی ترانسمیتر فشار چقدر از یک خط مستقیم پیروی می‌کند که در برابر مقادیر فشار واقعی در کل محدوده فشار مشخص شده، نمودار شود.

ترانسمیتر فشار سری PT124B-221 با مقدار غیر خطی بودن ≤ ± 0.2% FS، برای مثال در محدوده مقیاس کامل ۱۰۰ psi، خوانش‌های خروجی واقعی از ترانسمیتر از یک خط کاملا مستقیم بیش از ۰.۲٪ محدوده مقیاس کامل منحرف نخواهد شد. بنابراین تضمین می‌کند که قرائت‌های خروجی ترانسمیتر از یک خط مستقیم با حداکثر انحراف ۰.۲ psi در کل محدوده فشار پیروی می‌کند.

در اصل، مقدار غیر خطی پایین‌تر نشان می‌دهد که ترانسمیتر فشار، خوانش‌های خروجی خطی و دقیق‌تری را در کل محدوده مشخص شده خود ارائه می‌دهد. این مشخصات برای کاربردهایی که اندازه‌گیری فشار دقیق و ثابت مورد نیاز است ضروری است.

پارامتر پایداری طولانی مدت ارزیابی می‌کند که ترانسمیتر فشار چقدر می‌تواند کالیبراسیون و دقت اولیه خود را در مدت زمان طولانی استفاده، حفظ کند. در این سری از ترانسمیتر فشار غوطه ور، میزان پایداری طولانی مدت برابر با ≤ ± 0.2% FS در هر یک سال است.

به عنوان مثال، اگر شما یک ترانسمیتر فشار با محدوده مقیاس کامل ۱۰۰ psi دارید، پایداری طولانی مدت ≤ ± 0.2% FS در هر سال به این معنی است که در طول یک سال، دقت ترانسمیتر نباید بیش از ۰.۲± psi از کالیبراسیون اولیه‌اش کاهش یابد.

این مشخصات در کاربردهایی که اندازه‌گیری فشار مداوم و دقیق در دوره‌های طولانی ضروری است بسیار مهم است و تضمین می‌کند که ترانسمیتر فشار، دقت و قابلیت اطمینان خود را حفظ می‌کند و نیاز به کالیبراسیون مجدد یا تعویض مکرر را کاهش می‌دهد.

زمان پاسخ‌گویی مدت زمانی که طول می‌کشد تا ترانسمیتر فشار به تغییر فشار ناگهانی پاسخ دهد و برای ارائه یک قرائت دقیق مستقر شود را اندازه‌گیری می‌کند. در ترانسمیتر فشار سری PT124B-221 زمان پاسخ‌گویی < 10 ms است، به این معنی که ترانسمیتر فشار دارای زمان پاسخ‌گویی کمتر از ۱۰ میلی‌ثانیه است. از نظر عملی، این نشان می‌دهد که وقتی فشار در سیستم دچار یک تغییر سریع مانند افزایش یا افت فشار می‌شود، ترانسمیتر می‌تواند به سرعت این تغییر را تشخیص دهد و در بازه زمانی بسیار کوتاه و در کمتر از ۱۰ میلی‌ثانیه ، یک قرائت پایدار و دقیق ارائه دهد. زمان پاسخ کمتر از ۱۰ میلی‌ثانیه بسیار سریع در نظر گرفته می‌شود و برای برنامه‌هایی مناسب است که نظارت و کنترل لحظه‌ای نوسانات فشار در آن‌ها حیاتی است، مانند فرآیندهای صنعتی، سیستم‌های اتوماسیون یا برنامه‌های کاربردی حیاتی ایمنی.

مشخصات الکتریکی ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

خروجی در سنسورهای فشار، انواع سیگنال‌های الکتریکی را مشخص می‌کند که ترانسمیتر می‌تواند به عنوان خروجی خود ارائه دهد. ترانسمیتر سری PT124B-221 سه گزینه خروجی ارائه می‌دهد:

  1. ۴ تا ۲۰ میلی‌آمپر: این گزینه خروجی سیگنال جریانی را ارائه می‌دهد که بین ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر در محدوده فشار اندازه‌گیری شده، متغیر است. این نوع خروجی یک انتخاب رایج در کاربردهای صنعتی است زیرا حساسیت کمتری به نویز الکتریکی دارد و می‌تواند داده‌ها را در فواصل طولانی‌تری بدون تخریب قابل توجه سیگنال ارسال کند و اغلب برای سیستم‌های کنترل و نظارت بر فرآیند استفاده می‌شود.
  2. ۰ تا ۵ ولت دی سی: این گزینه خروجی سیگنال ولتاژی را ارائه می‌دهد که از ۰ ولت تا ۵ ولت متغیر است و به‌طور متناسب فشار اندازه‌گیری شده را نشان می‌دهد. این خروجی، یک سیگنال ولتاژ استاندارد است که می‌تواند به راحتی در بسیاری از سیستم‌های کنترل و جمع‌آوری داده‌ها ادغام شود و برای کاربردهایی که ابزار دقیق مبتنی بر ولتاژ ترجیح داده می‌شود مناسب است.
  3. ۰ تا ۱۰ ولت دی سی: مشابه گزینه قبل، یک سیگنال ولتاژی را ارائه می‌دهد که از ۰ ولت تا ۱۰ ولت متغیر است. این نوع خروجی، محدوده ولتاژ وسیع‌تری را ارائه می‌دهد که می‌تواند اندازه‌گیری‌های دقیق‌تر و انعطاف‌پذیری بیشتری را در برخی از برنامه‌ها ارائه دهد و اغلب زمانی استفاده می‌شود که اندازه‌گیری ولتاژ با وضوح بالاتر مورد نیاز است.

انتخاب خروجی مورد استفاده، به برنامه مورد نظر و سازگاری با سیستم کنترل یا نظارت موجود بستگی دارد. برخی از ملاحظات موجود عبارتند از:

  • سازگاری: اطمینان حاصل کنید که سیگنال خروجی انتخاب شده با الزامات ورودی سیستم جمع‌آوری یا کنترل داده سازگار است. گزینه‌های ورودی موجود در تجهیزات را بررسی کنید.
  • حساسیت به نویز: اگر برنامه شما شامل نویز الکتریکی یا انتقال سیگنال از راه دور باشد، سیگنال ۴ تا ۲۰ میلی‌آمپر ممکن است انعطاف‌پذیرتر باشد.
  • رزولوشن: اگر به دقت بالاتری نیاز دارید و قابلیت ورودی ولتاژ لازم را دارید، سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی ممکن است وضوح بهتری ارائه دهد.
  • استانداردهای صنعت: برخی از صنایع یا برنامه‌ها ممکن است اولویت‌های استانداردی برای سیگنال‌های خروجی خاصی داشته باشند.

در نهایت، انتخاب بین ۴ تا ۲۰ میلی‌آمپر،سیگنال ولتاژی ۰ تا ۵ ولت دی سی و سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی بستگی به نیازهای خاص برنامه شما و سازگاری با تجهیزات موجود شما دارد. برای تعیین این‌که کدام سیگنال خروجی برای اندازه‌گیری فشار و نیازهای کنترل شما مناسب است، این عوامل را در نظر بگیرید.

مشخصات شرایط محیطی ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

محدوده دمای سیال به محدوده دمای قابل قبول ماده یا محیطی اشاره دارد که ترانسمیتر فشار می‌تواند با حفظ عملکرد و دقت مناسب خود در معرض آن قرار گیرد.

در سری مذکور محدوده دمای سیال از ۲۰- تا ۸۵ درجه سانتی‌گراد می‌باشد و نشان می‌دهد که ترانسمیتر فشار برای عملکرد و اندازه‌گیری دقیق در هنگام قرار گرفتن در معرض دمای محیط از ۲۰- درجه سانتی‌گراد تا بالای ۸۵ درجه سانتی‌گراد طراحی شده‌است. حد پایین (۲۰- درجه سانتی‌گراد) نشان می‌دهد که ترانسمیتر می‌تواند در محیط‌های نسبتا سرد بدون هیچ گونه تاثیر نامطلوبی بر عملکرد خود کار کند. همچنین حد بالایی (۸۵ درجه سانتی‌گراد) نشان می‌دهد که ترانسمیتر می‌تواند دماهای نسبتا بالا را بدون آسیب‌دیدگی یا کاهش قابل توجه دقت تحمل کند.

درجه حفاظت یا IP یک سیستم رتبه‌بندی استاندارد است که سطح حفاظتی که یک دستگاه، مانند ترانسمیتر فشار، در برابر نفوذ اجسام خارجی (مانند گرد و غبار) و رطوبت (مانند آب) ارائه می‌دهد، تعریف می‌کند. درجه حفاظت این سری از ترانسمیتر برند ZHYQ رتبه IP68 می‌باشد.

اولین رقم در رتبه‌بندی IP نشان‌دهنده سطح محافظت در برابر نفوذ اجسام جامد (مانند گرد و غبار و ذرات) است. در این مورد، رقم ۶ نشان می‌دهد که ترانسمیتر بالاترین سطح محافظت را در برابر نفوذ ذرات جامد ارائه می‌دهد. این بدان معنی است که ترانسمیتر به‌طور موثر در برابر گرد و غبار مهر و موم شده‌است و نباید اجازه دهد هیچ گرد و غباری وارد شود.

رقم دوم نشان‌دهنده سطح حفاظت در برابر نفوذ رطوبت و مایعات است. عدد ۸ نشان‌دهنده سطح بالایی از محافظت در برابر نفوذ آب است. به‌صورت خاص، یک دستگاه دارای رتبه IP68 در برابر دوره‌های طولانی غوطه‌وری تحت فشار محافظت می‌شود. این بدان معناست که ترانسمیتر فشار می‌تواند برای مدت طولانی در آب غوطه ور شود بدون این‌که آب وارد محفظه شود و بر عملکرد آن تاثیر بگذارد.

محدوده دمای دیافراگم به محدوده دماهایی اشاره دارد که در آن دیافراگم ترانسمیتر فشار می‌تواند بدون آسیب دیدن یا تاثیر نامطلوب بر عملکرد آن کار کند. محدوده دمای دیافراگم از ۲۰- تا ۸۵ درجه سانتی‌گراد در ترانسمیتر فشار سری PT124B-221 نشان می‌دهد که دیافراگم، که جزء حیاتی ترانسمیتر فشار است، می‌تواند در دماهای بین ۲۰- درجه سانتی‌گراد تا ۸۵ درجه سانتی‌گراد بدون این‌که اثرات منفی قابل توجهی را تجربه کنند، مقاومت کند.

این اطلاعات مهم است زیرا دیافراگم بخشی از ترانسمیتر فشار است که مستقیما با سیال (ماده یا مایعی که برای فشار اندازه‌گیری می‌شود) در تماس است. بنابراین، باید بتواند دمای محیط را بدون کاهش عملکرد یا دوام کنترل کند.

مشخصات مکانیکی ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

اصطلاح اتصال مکانیکی در زمینه یک ترانسمیتر فشار، به نحوه ارتباط فیزیکی ترانسمیتر با سیستم یا فرآیند اندازه‌گیری فشار، اشاره دارد. اتصال مکانیکی در این سری از ترانسمیترهای فشار از نوع Throw-in می باشد.
جنس این اتصال مکانیکی از فولاد ضد زنگ است. فولاد ضد زنگ نوعی آلیاژ فولادی است که به دلیل مقاومت استثنایی در برابر خوردگی، لکه شدن و زنگ‌زدگی شناخته شده‌است. این ماده بسیار بادوام است و خواص مکانیکی بسیار خوبی دارد و آن‌را به گزینه‌ای محبوب برای کاربردهای مختلف صنعتی از جمله ترانسمیترهای فشار تبدیل می‌کند. فولاد ضد زنگ در چندین درجه موجود است که هر گرید دارای خواص ویژه‌ای است که برای محیط‌ها و کاربردهای مختلف مناسب است.

استفاده از فولاد ضد زنگ در دیافراگم‌های ترانسمیتر فشار چندین مزیت دارد:

  • مقاومت در برابر خوردگی: فولاد ضد زنگ در برابر خوردگی بسیار مقاوم است و برای استفاده در محیط‌های خشن و خورنده مناسب است. می‌تواند در برابر مواد شیمیایی، اسیدها و آب شور بدون خراب شدن مقاومت کند.
  • دوام: فولاد ضد زنگ به دلیل دوام و طول عمر خود شناخته شده‌است. می‌تواند یکپارچگی ساختاری و عملکرد خود را در دوره‌های طولانی، حتی در شرایط چالش برانگیز حفظ کند.
  • کاربردهای بهداشتی: فولاد ضد زنگ معمولا در صنایعی که به شرایط بهداشتی نیاز دارند، مانند تولید مواد غذایی و دارویی استفاده می‌شود، زیرا به راحتی تمیز می‌شود و از رشد باکتری ها پشتیبانی نمی‌کند.
  • مقاومت در برابر دما: فولاد ضد زنگ می‌تواند طیف وسیعی از دماها را تحمل کند و برای کاربردهایی که شامل دماهای بالا و پایین هستند، مناسب است.
  • استحکام مکانیکی: فولاد ضد زنگ دارای خواص مکانیکی عالی از جمله استحکام کششی بالا است که به آن اجازه می‌دهد در محیط‌های پرفشار بدون تغییر شکل مقاومت کند.

اتصال الکتریکی این سری از ترانسمیترها از نوع کابل خروجی می‌باشد. این نوع اتصال، شامل استفاده از کابل برای اتصال ترانسمیتر فشار به سایر اجزای سیستم اندازه‌گیری یا کنترل است. این می‌تواند یک گزینه چند منظوره باشد و اغلب زمانی استفاده می‌شود که انعطاف‌پذیری در طول کابل و نوع پایانه، مورد نیاز باشد. بنابراین به شما امکان می‌دهد کابل و کانکتورهای مناسب را بر اساس نیاز خود انتخاب کنید.

برای بسیاری از کاربردها، اتصال کابل خروجی یک انتخاب چند منظوره است زیرا به شما امکان می‌دهد کابل و کانکتورهایی را انتخاب کنید که به بهترین وجه با نیازهای خاص مطابقت دارند. با این حال، مهم است که اطمینان حاصل کنید که کابل و کانکتورهای مورد استفاده برای شرایط محیطی و مشخصات الکتریکی برنامه شما مناسب هستند.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

تاییدیه‌ها و گواهینامه‌های فهرست‌شده برای ترانسمیتر فشار سری PT124B-221، مانند CE، NEPSI، RCQM و CMC نشان می‌دهد که محصول دارای استانداردها یا الزامات نظارتی و ایمنی خاصی است. این تاییدیه‌ها و گواهینامه‌ها مزایای متعددی را هم برای تولید نندگان و هم برای کاربران نهایی دارند:

  • انطباق با استانداردهای ایمنی: این گواهینامه‌ها تضمین می‌کند که ترانسمیتر فشار با استانداردهای ایمنی و کیفیت خاص مربوط به منطقه یا صنعتی که در آن مورد استفاده قرار می‌گیرد مطابقت دارد. به عنوان مثال، گواهی CE (Conformité Européenne) برای محصولات فروخته شده در اتحادیه اروپا لازم است تا اطمینان حاصل شود که آن‌ها الزامات ایمنی و زیست محیطی اتحادیه اروپا را برآورده می‌کنند.
  • دسترسی به بازار: محصولات دارای این گواهینامه‌ها اغلب برای دسترسی به بازارهای خاصی مورد نیاز هستند. به عنوان مثال، گواهینامه NEPSI (مرکز نظارت و بازرسی ملی برای حفاظت از انفجار و ایمنی ابزار دقیق) اغلب برای محصولات مورد استفاده در محیط‌های خطرناک در چین مورد نیاز است.
  • تضمین ایمنی: گواهینامه‌هایی مانند NEPSI و RCQM (گواهی تایید ایمنی برای تجهیزات الکتریکی) به ویژه برای تجهیزات مورد استفاده در محیط‌های بالقوه خطرناک یا انفجاری مهم هستند. این گواهینامه‌ها ایمن بودن محصول را برای استفاده در چنین شرایطی تایید می‌کند.
  • تضمین کیفیت: CMC (گواهی اندازه‌گیری چین) و سایر گواهینامه‌های کیفیت نشان می‌دهد که ترانسمیتر فشار تحت آزمایش‌های دقیق و فرآیندهای کنترل کیفیت قرار گرفته است و اطمینان حاصل می‌کند که استانداردهای عملکرد و قابلیت اطمینان ‌را برآورده می‌کند.
  • تطابق قانونی و مقرراتی: داشتن این گواهینامه‌ها به سازندگان و کاربران نهایی کمک می‌کند تا با مقررات داخلی و بین المللی مطابقت داشته باشند. خطر مسائل مربوط به عدم انطباق و مسئولیت‌های قانونی احتمالی را کاهش می‌دهد.
  • اعتماد به مشتری: گواهینامه‌ها و تاییدیه‌ها به مشتریان اطمینان می‌دهد که محصول تحت آزمایش مستقل قرار گرفته و استانداردهای صنعت را برآورده می‌کند. این امر می‌تواند منجر به افزایش اعتماد و اطمینان مشتری نسبت به محصول شود.
  • دسترسی به بازار جهانی: بسیاری از این گواهینامه‌ها در سطح بین المللی به رسمیت شناخته شده‌اند که می‌تواند صادرات و فروش ترانسمیتر فشار را در مناطق مختلف تسهیل کند و دامنه بازار محصول را گسترش دهد.
  • کاهش خطر: گواهینامه‌ها به کاهش خطرات مرتبط با ایمنی محصول، قابلیت اطمینان و اثرات زیست محیطی کمک می‌کنند. آن‌ها تعهد خود را به تولید محصولات ایمن و سازگار نشان می‌دهند.

درجه محافظت در برابر انفجار برای این سری ترانسمیتر فشار EXiaIICT4 | Intrinsic Safety i می‌باشد و به ایمنی آن در محیط‌های خطرناک، به ویژه محیط‌هایی که خطر اتمسفرهای انفجاری وجود دارد، مربوط می‌شود.

  • EXiaIICT4:

EX: این پیشوند نشان می‌دهد که ترانسمیتر فشار برای استفاده در جوهای بالقوه انفجاری طراحی و تایید شده‌است. نام EX در اروپا رایج است و نشان‌دهنده انطباق با دستورالعمل ATEX است که چارچوب قانونی اتحادیه اروپا برای کنترل جوهای انفجاری است.
ia: این قسمت از نامگذاری به ایمنی ذاتی اشاره دارد. ایمنی ذاتی یک روش حفاظتی است که تضمین می‌کند تجهیزات الکتریکی و الکترونیکی در مناطق خطرناک در سطح انرژی پایین کار می‌کنند و خطر جرقه یا قوس‌هایی را که می‌توانند گازهای قابل اشتعال یا گرد و غبار را مشتعل کنند، کاهش می‌دهد. ia یکی از دسته‌های ایمنی ذاتی است که نشان می‌دهد این تجهیزات برای استفاده در مناطق ۰، ۱ و ۲ برای گازها و مناطق ۲۰، ۲۱ و ۲۲ برای گرد و غبار، همان‌طور که توسط ATEX تعریف شده‌است، مناسب است.

  • T4:

– T4 حداکثر دمای سطح تجهیزات را نشان می‌دهد. در این حالت، T4 نشان می‌دهد که دمای سطح تجهیزات، حتی در شرایط خطا از حد معینی تجاوز نخواهد کرد. T4 برای محیط‌هایی که گازها یا بخارات قابل اشتعال وجود دارد مناسب است.

مزایای EXiaIICT4 | Intrinsic Safety:

  • پیشگیری از انفجار: مزیت اولیه ایمنی ذاتی جلوگیری از انفجار در محیط‌های خطرناک است. با محدود کردن انرژی الکتریکی و حرارتی به سطوحی که نمی‌توانند مواد قابل اشتعال را مشتعل کنند، ایمنی ذاتی خطر انفجار را تا حد زیادی کاهش می‌دهد و از پرسنل و تجهیزات محافظت می‌کند.
  • استاندارد قابل قبول: استانداردها و گواهینامه‌های ایمنی ذاتی، مانند ATEX، به‌طور گسترده در سطح جهانی شناخته شده و پذیرفته شده‌است. این تضمین می‌کند که تجهیزات با حفاظت ایمنی ذاتی می‌توانند در مناطق مختلف بدون موانع نظارتی عمده استفاده شوند.
  • تطبیق‌پذیری: ایمنی ذاتی، امکان استفاده از تجهیزات الکتریکی و الکترونیکی را در طیف وسیعی از مناطق خطرناک، از جمله مواردی که دارای گازها، بخارات و گرد و غبار قابل اشتعال هستند، می‌دهد. مناطق ۰، ۱ و ۲ برای گازها و مناطق ۲۰، ۲۱ و ۲۲ برای گرد و غبار را پوشش می‌دهد و انعطاف‌پذیری در صنایع مختلف را فراهم می‌کند.
  • کاهش تعمیر و نگهداری: ایمنی ذاتی، خطر خرابی تجهیزات به دلیل جرقه یا گرمای بیش از حد را به حداقل می‌رساند. این امر منجر به کاهش هزینه‌های نگهداری و تعویض و همچنین افزایش طول عمر تجهیزات می‌شود.
  • ایمنی برای پرسنل: ایمنی ذاتی نه تنها از تجهیزات محافظت می‌کند، بلکه با کاهش احتمال وقوع حوادث، ایمنی پرسنل شاغل در مناطق خطرناک را نیز تضمین می‌کند.

مشخصات ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-221
نوع سنسورترانسمیتر فشار
اصل اندازه گیریدیفیوز سیلیکون
فشار مرجعگیج (نسبی)
دامنه اندازه گیری فشار (بار)از ۱۰۰ - ۰ میلی‌بار تا ۵ - ۰ بار / ۱ - ۰ متر آب تا ۵۰ - ۰ متر آب
حد پایین فشار (بار)۰
حد بالای فشار (بار)۵
حد پایین فشار (psi)۰
حد بالای فشار (psi)۷۲.۵
دقت≤ ± 0.5 %FS
پایداری در بلند مدت≤ ± 0.2 %FS
جزییات پایداری در بلند مدت≤ ± 0.2 %FS Per 1 year
زمان پاسخگویی< 10 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۵ ولت دی سی
سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
ولتاژ تغذیهاز ۱۲ تا ۳۶ ولت دی سی
حد پایین دمای سیال (°C)-۲۰
حد بالای دمای سیال (°C)۸۵
درجه حفاظتIP68
اتصال مکانیکیThrow-in
دارای اسنابر فشارخیر
جنس اتصال مکانیکیفولاد ضد زنگ
اتصال الکتریکیکابل خروجی
دارای نمایشگربله
تاییدیه و گواهینامه هاCE / European Community
NEPSI / China
RCQM / Global
CMC (China Metrology Certification) / China
درجه محافظت در برابر انفجارEXiaIICT4 | Intrinsic Safety "i"
نام فایللینک دانلود
دیتاشیتPDF Icon

1 دیدگاه برای ترانسمیتر فشار غوطه ور با نمایشگر ZHYQ سری PT124B-221

  1. مهدی حیدری

    درود. ما برای مخازن میعانات گازی نیاز به سطح سنج های غوطه ور داریم. مخازن‌مون هم تقریبا 30 متر هستند. چه رنج فشار هایی موجود دارید؟ و اینکه هر چند وقت یکبار باید کالیبره بشوند؟

    • علی اکبر شیرازی

      درود بر شما دوست عزیز
      اگر مخازن میعانات گازی شما، محیط های بالقوه انفجاری (Potentially Hazardous Areas) باشند حتما سنسور فشار هیدرواستاتیک با تاییدیه ضد انفجار مانند ATEX و IECEx استفاده کنید. از طرفی دیگر، برای محاسبه رنج فشار مورد نیاز مهم است که میزان فشار هیدرواستاتیک سیال درون مخزن را به ما اطلاع دهید (برای محاسبه فشار هیدرواستاتیک سیال از فرمول p(h, p0) = ρ * g * h + p0 استفاده کنید). همچنین، خروجی و طول کابل ونتد مورد نیازتان برای اتصال الکتریکی را نیز در اختیار ما قرار دهید. برای اطلاعات بیشتر و تعیین کد ضد انفجار مورد نیاز حتما با کارشناسان فنی ما تماس بگیرید.
      شاد و پیروز باشید.
