سنسور فشار دیافراگمی
-

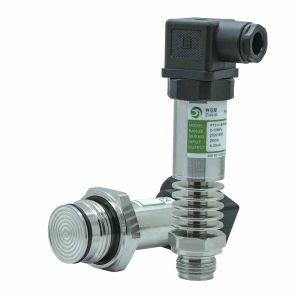

ترانسمیتر فشار دیافراگمی Ziasiot سری PT210AS/AH فشار بالا و مناسب صنایع غذایی و بهداشتی
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)
- دامنه اندازه‌گیری فشار:
گیج: از ۱۰۰ – ۰ بار تا از ۲۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت، ۰.۵ تا ۴.۵ ولت
- اتصال مکانیکی: G 1″, G 3/4″, G 1/2″, M20x1.5, Clamp, Tri-Clamp, Varivent®, Dairy pipe, DRD, Flange
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (۳۰۴)، فولاد ضد زنگ (17-4 PH)
- اتصال الکتریکی: DIN EN 175301-803-A, M12x1, Field housing with Terminal screw, Field housing with cable gland
-

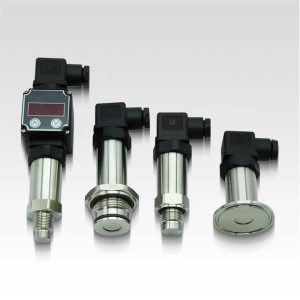

ترانسمیتر فشار دیافراگمی Ziasiot سری PT216AS/AH/AM مناسب صنایع غذایی و بهداشتی
ویژگی‌ها:
- فشار مرجع: گیج (نسبی)، مطلق
- دامنه اندازه‌گیری فشار:
دیافراگم داخلی / دیافراگم فلاش: از ۰ – ۱۰۰- کیلو پاسکال تا ۴۰ – ۰ مگا پاسکال / از ۰ – ۱- بار تا ۴۰۰ – ۰ بار
دیافراگم مخصوص کاربرد بهداشتی: از ۰ – ۱۰۰- کیلو پاسکال تا ۴ – ۰ مگا پاسکال / از ۰ – ۱- بار تا ۴۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵، ±۰.۱۲۵
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت
- اتصال مکانیکی: G 1, G 3/4, G 1/2, M20x1.5, Clamp, Tri-Clamp, Varivent®, Dairy pipe, DRD, Flange
- جنس اتصال مکانیکی: فولاد ضد زنگ (۳۱۶)، فولاد ضد زنگ (۳۰۴)
- اتصال الکتریکی: DIN EN 175301-803-A, M12x1, Field housing with Terminal screw, Field housing with cable gland
-
ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051S
برند: ROSEMOUNT
ویژگی‌ها:
- فشار مرجع: مطلق، گیج (نسبی)، اختلاف فشار (فشار تفاضلی)
- دامنه اندازه‌گیری فشار: گیج: از ۶۲.۱۶ – ۶۲.۱۶- میلی‌بار تا ۱۳۷.۸۹ – ۰.۹۷- بار / مطلق: از ۰.۳۴ – ۰ تا ۲۷۵.۷۹ – ۰ بار / اختلاف فشار: از ۷.۴۶ – ۷.۴۶- میلی‌بار تا ۱۳۷.۸۹ – ۱۳۷.۸۹- بار
- دقت (FS%): ±۰.۰۲۵، ±۰.۰۴، ±۰.۰۳۵
- خروجی: ۲۰ – ۴ میلی‌آمپر (®HART) ،Wireless، FOUNDATION™ Fieldbus
- اتصال مکانیکی: روزنه، فلنج، شیر منیفولد، NPT 1/4-18
- جنس اتصال مکانیکی: مونل ۴۰۰ (آلیاژی از نیکل و کبالت)، تانتال، هستلوی (۲.۴۸۱۹) C-276، فولاد ضد زنگ (316L)، مونل ۴۰۰ با روکش طلا، فولاد ضد زنگ (316L) با روکش طلا
- اتصال الکتریکی: NPT 1/2-14 Conduit entry, M20×1.5 Conduit entry, G 1/2 Conduit entry
-
ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C
برند: ROSEMOUNT
ویژگی‌ها:
- فشار مرجع: مطلق، گیج (نسبی)، اختلاف فشار (فشار تفاضلی)
- دامنه اندازه‌گیری فشار: گیج: از ۶۲.۱۶ – ۶۲.۱۶- میلی‌بار تا ۱۳۷.۸۹ – ۰.۹۷- بار / مطلق: از ۲.۰۶ – ۰ تا ۲۷۵.۷۹ – ۰ بار / اختلاف فشار: از ۷.۴۶ – ۷.۴۶- میلی‌بار تا ۱۳۷.۸۹ – ۱۳۷.۸۹- بار
- دقت (FS%): ±۰.۰۶۵، ±۰.۰۴، ±۰.۱
- خروجی: ۲۰ – ۴ میلی‌آمپر (®HART)، ۵ – ۱ ولت (®HART)، FOUNDATION™ Fieldbus، PROFIBUS® PA، Wireless
- اتصال مکانیکی: فلنج، شیر منیفولد
- جنس اتصال مکانیکی: مونل ۴۰۰ (آلیاژی از نیکل و کبالت)، تانتال، هستلوی (۲.۴۸۱۹) C-276، فولاد ضد زنگ (316L)، مونل ۴۰۰ با روکش طلا، فولاد ضد زنگ (316L) با روکش طلا
- اتصال الکتریکی: NPT 1/2-14 Conduit entry, M20×1.5 Conduit entry, G 1/2 Conduit entry
-

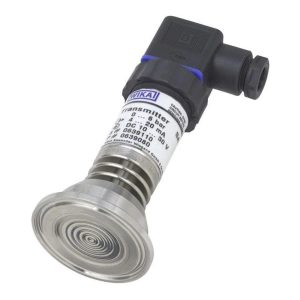

ترانسمیتر فشار WIKA سری SA-11 برای صنایع بهداشتی و غذایی
برند: WIKA
ویژگی‌ها:
- فشار مرجع: مطلق، نسبی (گیج)
- دامنه اندازه‌گیری فشار: از ۲۵۰ – ۰ میلی‌بار تا ۲۵ – ۰ بار
- دقت (FS%): ±۰.۵
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت، ۵ – ۰ ولت
- اتصال مکانیکی: Tri-Clamp, Clamp, Grooved union nut, VARIVENT®, Flange, NEUMO
- جنس اتصال مکانیکی: فولاد ضد زنگ ۱.۴۴۳۵ (316L)
- اتصال الکتریکی: DIN EN 175301-803-A, M12x1, Cable outlet, Field case
-

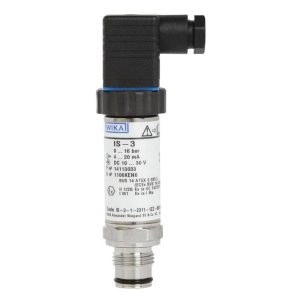

ترانسمیتر فشار ضد انفجار WIKA سری IS-3 برای مخازن گاز
برند: WIKA
ویژگی‌ها:
- فشار مرجع: مطلق، نسبی (گیج)
- دامنه اندازه‌گیری فشار: از ۰ – ۱- تا ۲۴ – ۱- بار، ۱۰۰ – ۰ میلی‌بار تا ۶۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی آمپر
- اتصال مکانیکی: G 1/4, G 1, G 3/8, G 1/2, 1/4NPT, 1/2NPT, M20x1.5, M16x1.5, R 1/4, R3/8, 20-7/16 UNF, 18-9/16 UNF
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ ۱.۴۵۷۱ (316Ti)، فولاد ضد زنگ ۱.۴۵۳۴ (8-13 PH)
- اتصال الکتریکی: DIN EN 175301-803-A, M12x1, M16x0.75, Cable outlet, Field case, Bayonet
-

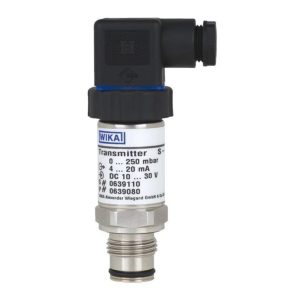

ترانسمیتر فشار دیافراگمی WIKA سری S-11 برای سیال ویسکوز یا حاوی جامدات
برند: WIKA
ویژگی‌ها:
- فشار مرجع: مطلق، گیج (نسبی)
- دامنه اندازه‌گیری فشار: از ۰ – ۶۰۰- میلی‌بار تا ۲۴ – ۱- بار، ۱۰۰ – ۰ میلی‌بار تا ۶۰۰ – ۰ بار
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت
- اتصال مکانیکی: G 1 ,G 1/2
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ ۱.۴۵۷۱ (316Ti)
- اتصال الکتریکی: DIN EN 175301-803-A, M12x1, Cable outlet
-

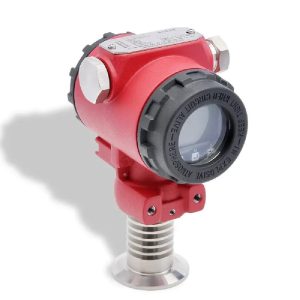

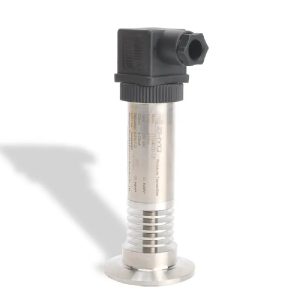

سنسور فشار کلمپ ضد انفجار ZHYQ سری PT124B-284
ویژگی‌ها:
- فشار مرجع: مطلق، گیج (نسبی)
- دامنه اندازه‌گیری فشار: ۰ – ۱- تا ۱ – ۱- بار، ۱ – ۰ تا ۱۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵
- خروجی: ۲۰ – ۴ میلی آمپر
- اتصال مکانیکی: کلمپ
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
- اتصال الکتریکی: ترمینال پیچی
-

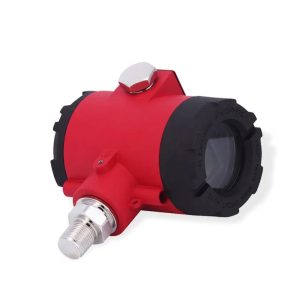

سنسور فشار دیافراگمی ضد انفجار ZHYQ سری PT124B-283
ویژگی‌ها:
- فشار مرجع: مطلق، نسبی (گیج)
- دامنه اندازه‌گیری فشار: ۰ – ۱- تا ۱ – ۱- بار، ۱ – ۰ تا ۱۰۰۰ – ۰ بار
- دقت (FS%): ±۰.۵
- خروجی: ۲۰ – ۴ میلی آمپر
- اتصال مکانیکی: Flange, Clamp, 1/2NPT, G 1/4, G 1/2, M20 x 1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (304)، فولاد ضد زنگ (316L)
- اتصال الکتریکی: ترمینال الکتریکی
-
ترانسمیتر اختلاف فشار ZHYQ سری PT124B-3503 با دیافراگم سیل
ویژگی‌ها:
- فشار مرجع: اختلاف فشار (فشار تفاضلی)
- دامنه اندازه‌گیری فشار: از ۱۰-۰ میلی‌بار تا ۲۰-۰ بار
- دقت (FS%): ±۰.۱, ±۰.۰۷۵
- خروجی: ۲۰-۴ میلی آمپر، ۲۰-۴ میلی آمپر هارت
- اتصال مکانیکی: Diaphragm seal and capillary, Clamp, Flange, 7/16″-20 UNF
- جنس اتصال مکانیکی: فولاد ضد زنگ (304)، فولاد ضد زنگ (316L)، هستلوی C-276، تانتال، پُلی تترافلوئورو اتیلن
- اتصال الکتریکی: ترمینال پیچی، کابل گلند
-
ترانسمیتر اختلاف فشار فلنج دار ZHYQ سری PT124B-3504
ویژگی‌ها:
فشار مرجع: اختلاف فشار (فشار تفاضلی)
دامنه اندازه‌گیری فشار: از ۱۰-۰ میکرو بار تا ۲۰-۰ بار
دقت (FS%): ±0.1, ±0.075
خروجی: ۲۰-۴ میلی آمپر، ۲۰-۴ میلی آمپر هارت
اتصال مکانیکی: Diaphragm seal & capillary, Diaphragm seal , Flange, 7/16″-20 UNF
جنس اتصال مکانیکی: Stainless steel 316L، Hastelloy® C-276، Tantalum
اتصال الکتریکی: ترمینال الکتریکی، کابل -

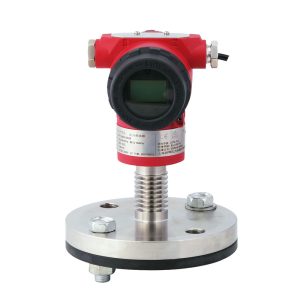

ترانسمیتر فشار ضد انفجار ZHYQ سری PT124B-3502
ویژگی‌ها:
فشار مرجع: مطلق، گیج (نسبی)
دامنه اندازه‌گیری فشار: از ۶-۰ میلی بار تا ۲۰۰-۰ بار / از ۰.۶-۰ کیلو پاسکال تا ۲۰-۰ مگا پاسکال
دقت (FS%): ±0.1, ±0.075
خروجی: ۲۰-۴ میلی آمپر، ۲۰-۴ میلی آمپر هارت
اتصال مکانیکی: فلنج
جنس اتصال مکانیکی: فولاد ضد زنگ، هستلوی C-276
اتصال الکتریکی: ترمینال الکتریکی، کابل
سنسور فشار دیافراگمی چیست؟
ترانسمیتر فشار دیافراگمی یک نوع سنسور فشار است که برای تبدیل فشار مکانیکی (فشار اعمالی از سوی سیال) به سیگنال الکتریکی در صنایع مختلف استفاده می‌شود. ترانسمیتر فشار دیافراگمی شامل یک دیافراگم نازک و انعطاف‌پذیر است که تحت تغییرات فشار اعمالی از سوی سیال تغییر شکل می‌دهد و منجر به تغییر در مقاومت الکتریکی یا ظرفیت خازنی حسگر فشار می‌شود. این تغییر، سپس به یک سیگنال خروجی استاندارد (معمولاً سیگنال آنالوگ جریانی یا ولتاژی) برای اهداف نظارت یا کنترل تبدیل می‌شود. برای اندازه‌گیری فشار سیالات چسبناک، ویسکوز و رسوب‌کننده، پورت فشار در ترانسمیتر فشار های رزوه‌ای سوزنی (به اصطلاح قلمی) ممکن است پس از استفاده طولانی مدت توسط سیال مسدود شود، که در نهایت بر دقت ترانسمیتر فشار تأثیر می‌گذارد. سنسور فشار دیافراگمی (Diaphragm Pressure Sensor) دارای یک دیافراگم در قسمت جلوی رزوه اتصال مکانیکی است که می‌تواند بدون گرفتگی با سیال چسبناک، ویسکوز یا دارای ذرات رسوب‌کننده در تماس باشد.
سنجش فرا هوشمند، مفتخر است کاتالوگ کاملی از محصولات ترانسمیتر فشار دیافراگمی را به مشتریان خود ارائه کند، طیف گسترده از محصولاتی که برای اندازه‌گیری فشار سیالات لزج، رسوب‌کننده، چسبناک و آلوده در فرآیند های صنعتی طراحی شده‌اند. تنها کاری که باید انجام دهید این است که با کمک پشتیبانان فنی ما، محصول مناسب‌تان را انتخاب کرده، کالا را سریع و رایگان درب کارخانه تحویل بگیرید و یک سیستم نظارت و اندازه‌گیری فشار دقیق و مطمئن را تجربه کنید :)
اما موارد مذکور همه چیز درباره سنسور فشار دیافراگمی نیست!
در راهنمای زیر از سیر تا پیاز سنسور فشار دیافراگمی، از آشنایی و انواع آن تا راهنمای خرید و کاربرد ها بررسی شده است. توصیه می‌کنیم نگاهی به راهنمای کاربردی سنسور فشار دیافراگمی داشته باشید.
ویژگی های کلیدی محصولات
سنسور های فشار دیافراگمی ارائه شده توسط سنجش فرا هوشمند دارای ویژگی های زیر می‌باشند:
- دقت: دقت بالا برای اندازه گیری دقیق فشار سیالات ویسکوز، رسوب‌کننده، چسبناک و آلوده
- محدوده فشار گسترده: قابلیت اندازه گیری فشارهای مختلف از خلاء تا فشار های بسیار بالا.
- دوام: مقاوم در برابر شرایط سخت محیطی و مواد خورنده و ساینده.
- سیگنال های خروجی متنوع: تبدیل فشار مکانیکی به سیگنال های آنالوگ جریانی یا ولتاژی مانند ۴ تا ۲۰ میلی آمپر یا ۰ تا ۱۰ ولت DC و سیگنال دیجیتالی.
- ارتباطات دیجیتالی: برخی از مدل ها پروتکل های ارتباطی دیجیتال مانند HART یا Modbus را ارائه می‌دهند.
- جبران دما: برای حفظ دقت، تغییرات دما را جبران می‌شود.
- گزینه‌های نصب متنوع: گزینه های مختلف نصب برای نصب آسان و بی‌دردسر.
- نظارت و کنترل از دور: قابلیت انتقال اطلاعات در فواصل طولانی.
- ضد انفجار: مدل های ضد انفجار برای استفاده در محیط های خطرناک با خطر جرقه/اشتعال/انفجار بالقوه
کاربرد های ترانسمیتر فشار دیافراگمی
ترانسمیتر های فشار دیافراگمی در طیف وسیعی از صنایع و کاربردها کاربرد دارند، از جمله:
- تولیدات صنعتی: نظارت بر فشار در سیستم های اتوماسیون صنعتی مانند خطوط انتقال سیالات
- پردازش شیمیایی: اندازه گیری فشار در راکتورهای شیمیایی و خطوط لوله.
- نفت و گاز: نظارت بر فشار سر چاه و انتقال و ذخیره‌سازی.
- دارویی و پزشکی: اطمینان از کنترل دقیق فشار در تولید محصولات دارویی و بهداشتی.
- غذا و نوشیدنی: اندازه‌گیری و کنترل فشار در فرآیندهای بسته بندی و تولید و ذخیره‌سازی مواد غذایی مانند اندازه‌گیری فشار و سطح مخازن شیر.
- آب و فاضلاب: نظارت و کنترل بر سیستم های تصفیه در آب و فاضلاب.
- سیستم های تهویه مطبوع، سرمایش و گرمایش (HVAC): تنظیم فشار جریان سیالات در سیستم های گرمایش، سرمایش و تهویه مطبوع.
- هوافضا: اندازه گیری و کنترل فشار در سیستم های هواپیمایی و اکتشافات فضایی.
- تحقیق و توسعه: در آزمایشگاه ها برای آزمایش های مختلف بر روی مواد چسبناک، ویسکوز و رسوب‌کننده استفاده می‌شود.
خرید سنسور فشار دیافراگمی از سنجش فرا هوشمند
با کمک تیم تحقیق و توسعه، ما سنسور های فشار دیافراگمی از برند های مختلف را از طریق بیش از ۷۰ ویژگی مختلف آنالیز می‌کنیم تا بتوانیم به مهندسان فرآیند در انتخاب مناسب‌ترین محصول، متناسب با شرایط فرآیندشان و بصورت کاملاً رایگان، کمک کنیم. ما معتقدیم که انتخاب سنسور فشار دیافراگمی مناسب هنگام راه‌اندازی یک سیستم اندازه‌گیری و کنترل در فرآیند های مختلف صنعتی می‌تواند به طرز چشمگیری هزینه های تعمیر و نگهداری را کاهش دهد. به همین دلیل است که ما محصولاتی اورجینال و باکیفیت بالا از برندهای برتر بازار را به مشتریان خود ارائه می‌دهیم که برای رفع نیازهای صنعتی در هر ابعاد طراحی شده‌اند. محصولات ما توسط پشتیبانی فنی تخصصی و حمل و نقل سریع و رایگان پشتیبانی می‌شوند، بنابراین می‌توانید جهت استعلام قیمت و موجودی ترانسمیتر های فشار دیافراگمی، با کارشناسان ما بصورت ۲۴ ساعته از طریق واتس‌اپ یا تماس مستقیم، در ارتباط باشید.
