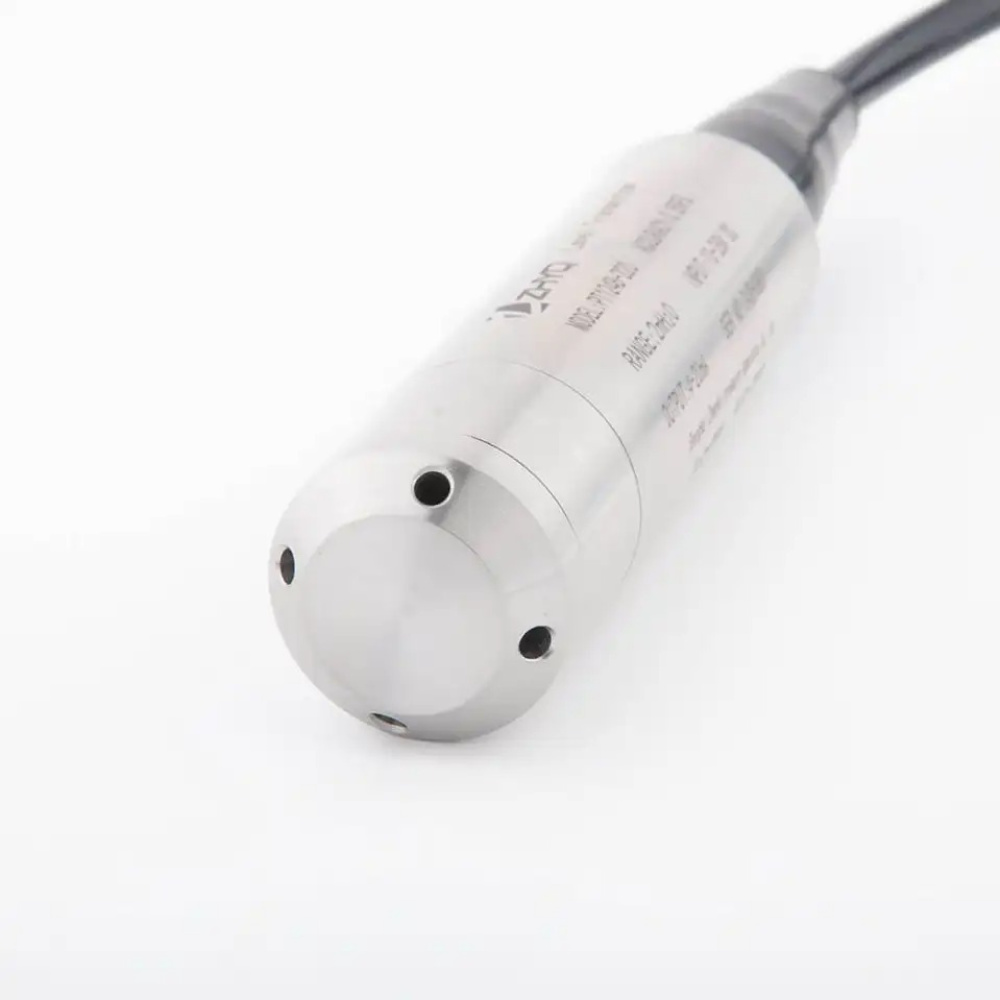

ترانسمیتر فشار غوطه ور ZHYQ سری PT124B-220

(3 بررسی مشتری)

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند: ZHYQ

ویژگی‌ها:

فشار مرجع: مطلق، نسبی (گیج)
دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار / از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب
دقت (FS%): ±۰.۵
خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
اتصال مکانیکی:‌ Throw-in
جنس اتصال مکانیکی: فولاد ضد زنگ
اتصال الکتریکی: کابل خروجی ونتد | Vented cable (IP68)

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

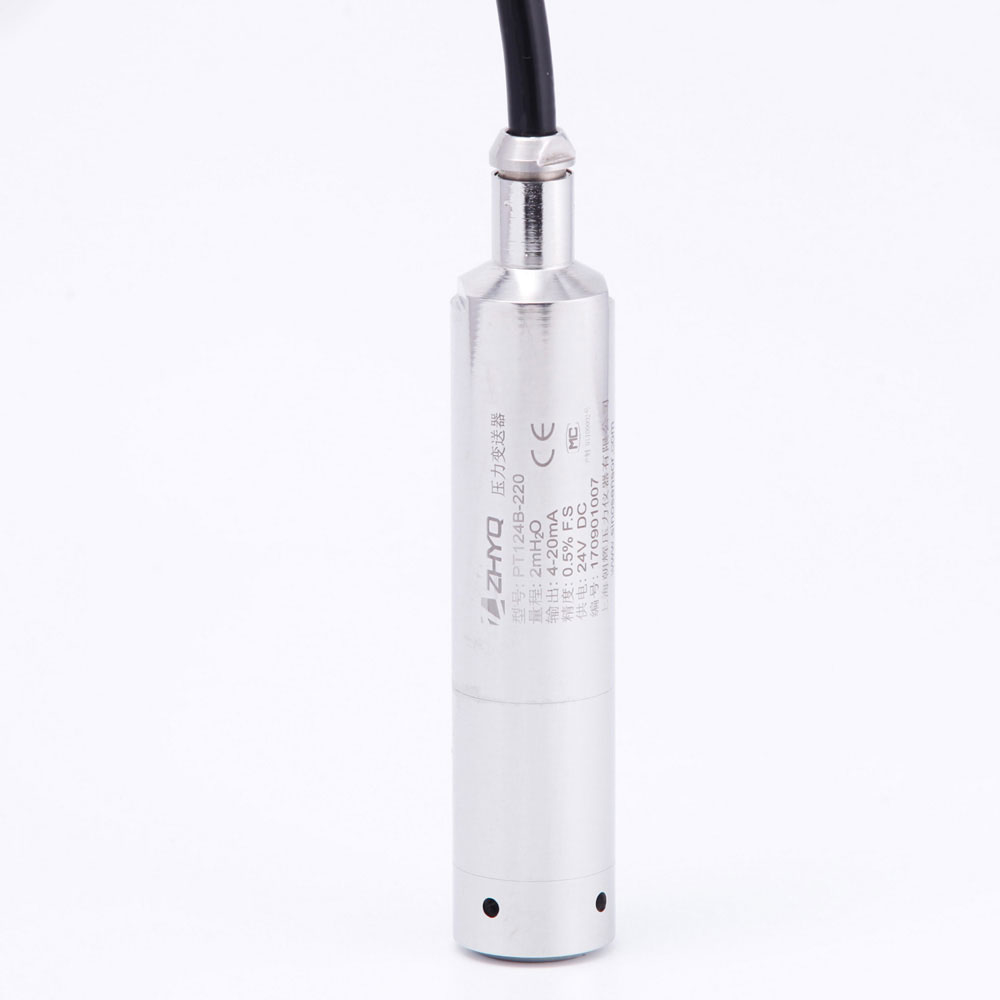

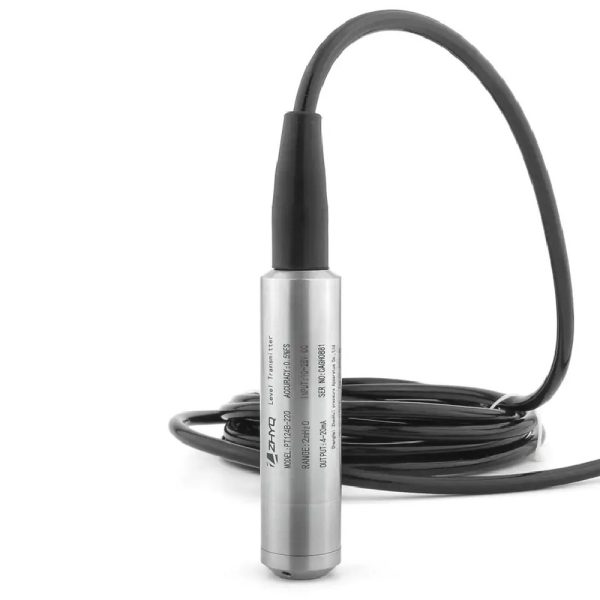

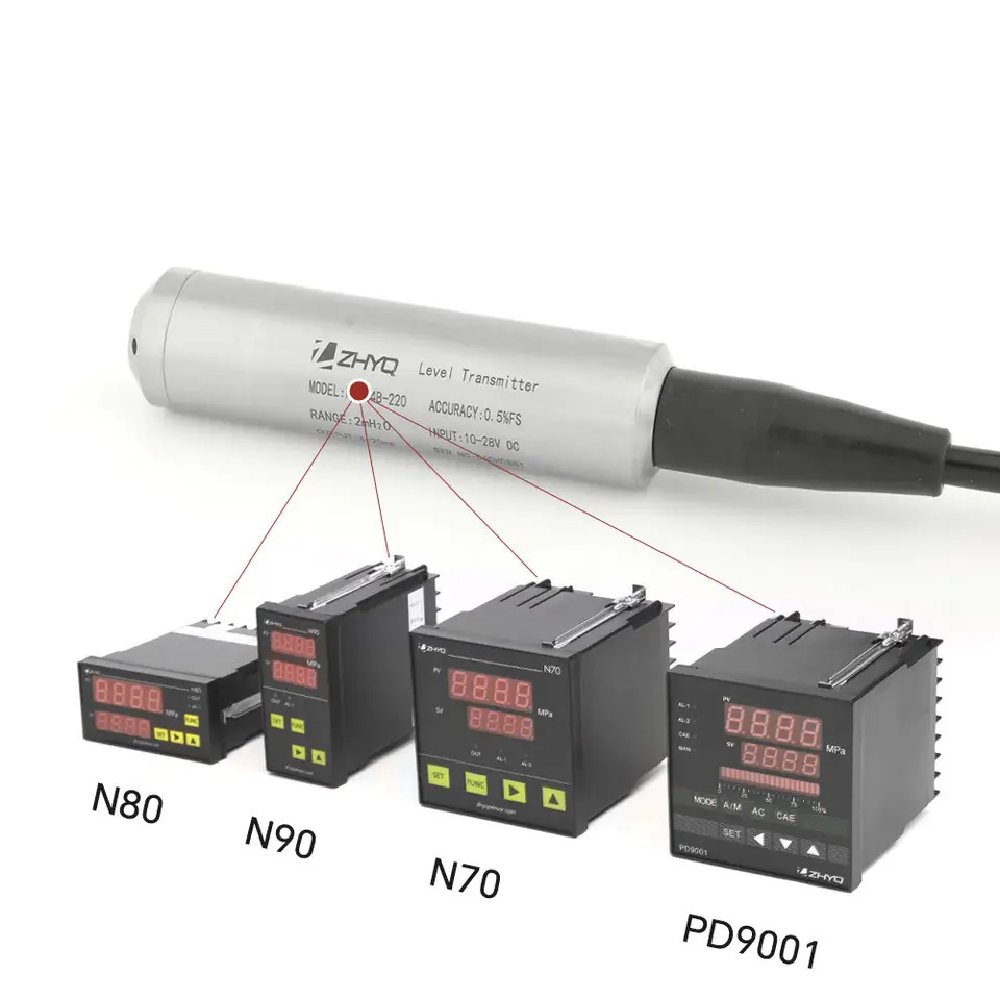

معرفی سنسور سطح سنج ZHYQ سری PT124B-220

ترانسمیتر فشار غوطه‌ور PT124B-220 ساخته شده با فن‌آوری کپسوله‌سازی کامل و فرآیند مونتاژ عالی، کیفیت و عملکرد با پایداری بالا و بدون نشتی را تضمین می‌کند. سنسور سطح‌سنج PT124B-220 (نوع غوطه‌ور استاندارد) می‌تواند برای اندازه‌گیری مایعات در صنایع نفت، متالورژی، هیدرولیک، تامین آب شهری، رطوبت‌سنجی و غیره استفاده شود.



در ارتباط با این محصول بخوانید:

  • محدوده اندازه‌گیری از ۱ متر تا ۵۰ متر
  • نصب آسان
  • نوع اندازه‌گیری به صورت غوطه‌ور
  • سیگنال‌های خروجی مختلف
  • دقت بالا، ثبات عالی

بررسی تخصصی ترانسمیتر فشار غوطه‌ور ZHYQ سری PT124B-220

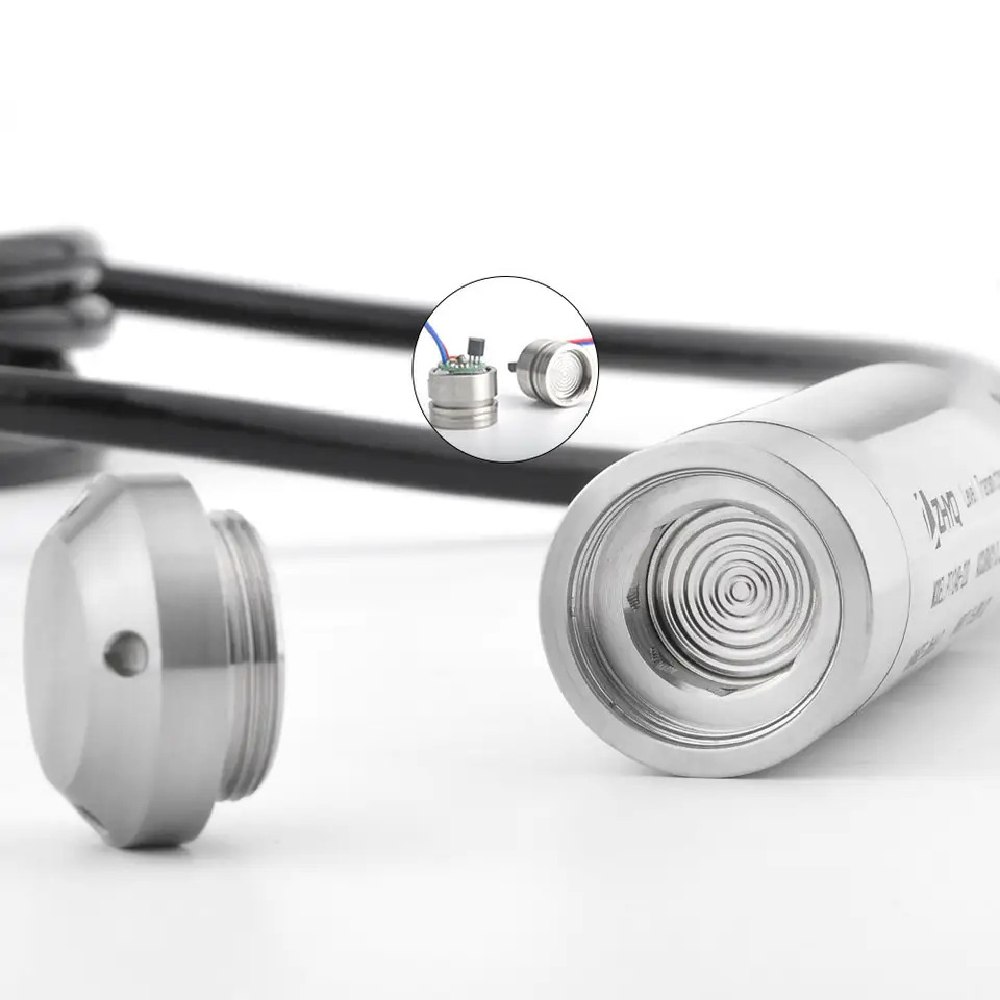

اصل اندازه‌گیری این ترانسمیتر فشار مبتنی بر فناوری دیفیوز سیلیکون پیزومقاومتی است. دیفیوز سیلیکون پیزومقاومتی از یک سنسور مبتنی بر سیلیکون استفاده می‌کند که حاوی استرین گیج‌های کوچکی است. این استرین گیج‌ها طوری طراحی شده‌اند که وقتی تحت فشار قرار می‌گیرند تغییر شکل می‌دهند و در نتیجه مقاومت الکتریکی تغییر می‌کند. سپس این تغییر در مقاومت اندازه‌گیری شده و به سیگنال خروجی تبدیل می‌شود و نمایش دقیقی از فشار اعمال شده ارائه می‌دهد.

دیفیوز سیلیکون پیزومقاومتی به دلیل دقت و تکرارپذیری عالی خود شناخته شده‌است و آن‌را برای کاربردهایی که نیاز به اندازه‌گیری دقیق فشار دارند مناسب می‌کند. این فناوری می‌تواند طیف گسترده ای از فشارها را از کم تا زیاد تحمل کند که آن‌را برای کاربردهای مختلف صنعتی همه کاره می‌کند.

سنسورهای دیفیوز سیلیکون پیزومقاومتی دارای ساختاری قوی هستند که طول عمر عملیاتی طولانی را حتی در محیط‌های سخت تضمین می‌کنند. این سنسورها معمولا فشرده و سبک هستند و در نصب‌هایی که فضا محدود است مناسب می باشند.
یکی از معایب این اصل اندازه‌گیری این است که سنسورهای دیفیوز سیلیکون پیزومقاومتی می‌توانند به نوسانات دما حساس باشند، که ممکن است در شرایط دمایی شدید نیاز به جبران یا کالیبراسیون بیشتری داشته باشد. همچنین در حالی که این سنسورها می‌توانند فشارهای بالا را تحمل کنند، ممکن است محدودیت‌هایی برای مقاومت در شرایط فشار بیش از حد شدید داشته باشند.

دیفیوز سیلیکون پیزومقاومتی یک روش پرکاربرد و قابل اعتماد برای اندازه‌گیری فشار است که دقت و دوام عالی را ارائه می‌دهد. برای تعیین این‌که آیا این فناوری برای نیازهای شما مناسب است یا خیر، مهم است که الزامات خاص برنامه خود را در نظر بگیرید.

اندازه‌گیری فشار نسبی (گیج) به اندازه‌گیری فشار نسبت به فشار اتمسفر اشاره دارد. در این حالت، ترانسمیتر فشار برای اندازه‌گیری اختلاف فشار بین فرآیند تحت نظارت و فشار اتمسفر اطراف طراحی شده‌است.

فشار مرجع این ترانسمیتور نسبی (گیج) می‌باشد به این معنی است که خوانش فشاری که به دست می‌آورید نسبت به فشار اتمسفر در محل نصب خواهد بود. این‌ رایج‌ترین نوع اندازه‌گیری فشار است که در بسیاری از کاربردها استفاده می‌شود.
شایان ذکر است که گزینه‌های فشار مرجع دیگری مانند فشار مطلق و فشار دیفرانسیل برای ترانسمیترهای فشار موجود است. فشار مطلق فشار را نسبت به خلاء کامل اندازه‌گیری می‌کند، در حالی که فشار دیفرانسیل اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند. منتها فشار مرجع برای ترانسمیتر فشار غوطه‌ور ZHYQ سری PT124B-220 فشار نسبی می‌باشد.

در مورد این ترانسمیتر فشار غوطه‌ور، محدوده فشار به صورت از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار / از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب مشخص می‌شود و ترانسمیتر فشار قادر است فشارها را در این محدوده با دقت اندازه‌گیری کند.

در این محدوده فشار دو واحد اندازه‌گیری متفاوت دیده می‌شود. میلی‌بار یک واحد فشار است که معمولا برای اندازه‌گیری فشارهای کوچک تا متوسط استفاده می‌شود و متر آب (mH2O) فشار را بر حسب ارتفاع یک ستون آب اندازه‌گیری می‌کند. اغلب هنگام برخورد با فشار مایع استفاده می‌شود.

مهم است که یک ترانسمیتر فشار با محدوده‌ای انتخاب کنید که با نیازهای کاربردی خاص شما مطابقت داشته باشد. اگر برنامه شما در این محدوده مشخص قرار می‌گیرد، این ترانسمیتر فشار باید برای رفع نیازهای شما مناسب باشد.

مشخصات عملکرد ترانسمیتر فشار غوطه‌ور ZHYQ سری PT124B-220

دقت این ترانسمیتر فشار به صورت FS% ±0.5 ≥ بیان شده‌است. این بدان معنی است که حداکثر انحراف اندازه‌گیری فشار از مقدار واقعی ٪۰.۵± از محدوده مقیاس کامل (FS) ترانسمیتر فشار است.

به عنوان مثال، اگر ترانسمیتر فشار دارای محدوده کامل ۱۰۰ بار باشد، حداکثر انحراف از مقدار فشار واقعی ۰.۵± بار خواهد بود. به عبارت دیگر، دقت سنسور تضمین می‌کند که فشاری که از ترانسمیتر دریافت می‌کنید در محدوده کوچکی از خطای احتمالی قرار دارد.

خطی بودن دقت برای ترانسمیتر سری PT124B-220 به این اشاره دارد که سیگنال خروجی ترانسمیتر فشار چقدر از یک خط مستقیم در رابطه با فشار واقعی اعمال شده پیروی می‌کند. هنگامی که دیتاشیت ذکر می‌کند که دقت شامل خطی بودن است، به این معنی است که دقت مشخص شده FS% ±0.5 هر گونه غیرخطی بودن بالقوه در خروجی ترانسمیتر را در بر می‌گیرد. یک مقدار خطی بالاتر می‌تواند منجر به انحراف بیشتر فشار از فشار واقعی شود.

یکی از مشخصه‌های دقت، تکرارپذیری است که نشان‌دهنده ثبات خروجی ترانسمیتر فشار زمانی است که چندین بار تحت فشار یکسان قرار گیرد. این کمیت نشان می‌دهد که در شرایط فشار یکسان چقدر قرائت‌های فشار با یکدیگر مطابقت دارند. دقت FS% ±0.5 ≥ شامل تکرارپذیری است، به این معنی که حداکثر انحراف فشار خوانده شده از مقدار واقعی، حتی در طول اندازه‌گیری‌های مکرر، در محدوده اعلام شده‌است.

همچنین هیسترزیس برای دقت، به تفاوت در قرائت‌های خروجی ترانسمیتر فشار زمانی که فشار اعمال می‌شود و سپس به صورت چرخه‌ای آزاد می‌شود، اطلاق می‌شود که اطمینان می‌دهد که خواندن فشار بدون توجه به چرخه فشار ثابت می‌ماند.

پایداری بلند مدت به توانایی ترانسمیتر فشار برای حفظ دقت خود در مدت زمان طولانی اشاره دارد. ویژگی پایداری طولانی مدت ارائه شده برای این سری از ترانسمیترهای فشار بیان می‌کند که دارای پایداری طولانی مدت FS% ±0.2 ≥ در هر سال است که حداکثر انحراف که ممکن است در اندازه‌گیری فشار در هر سال رخ دهد، اندازه‌گیری می‌کند.

به عنوان مثال، اگر ترانسمیتر فشار دارای محدوده مقیاس کامل ۱۰۰ بار باشد، مشخصات پایداری طولانی مدت FS% ±0.2 ≥ در هر سال به این معنی است که اندازه‌گیری فشار ممکن است حداکثر تا ۰.۲± بار در مدت ۱ سال انحراف داشته باشد.
این مشخصات مهم است زیرا تضمین می‌کند که ترانسمیتر فشار در مدت زمان طولانی دقیق و قابل اعتماد باقی می ماند و به شما این امکان را می‌دهد که به عملکرد طولانی مدت دستگاه اطمینان داشته باشید و برای کاربردهای خود به اندازه‌گیری فشار آن تکیه کنید.

به خاطر داشته باشید که پایداری طولانی مدت می‌تواند تحت تاثیر عوامل مختلفی از جمله شرایط محیطی، شرایط عملیاتی و کیفیت خود ترانسمیتر فشار باشد. مهم است که این عوامل را در نظر بگیرید و در صورت لزوم، ترانسمیتر فشار را مجددا کالیبره کنید تا دقت و پایداری مطلوب حفظ شود.

زمان پاسخ‌گویی به مدت زمانی که طول می کشد تا ترانسمیتر فشار تغییر فشاری را که اندازه‌گیری می‌کند ثبت کند و نشان دهد، اشاره دارد. نشان‌دهنده سرعتی است که ترانسمیتر می‌تواند به تغییرات فشار پاسخ دهد. برای ترانسمیتر فشار سری PT124B-220 این زمان پاسخ‌گویی کمتر از ۱۰ میلی‌ثانیه است و به عبارت ساده‌تر، ترانسمیتر فشار می‌تواند تغییرات فشار را در یک بازه زمانی بسیار کوتاه کمتر از ۱۰ میلی‌ثانیه شناسایی و منعکس کند.

این زمان پاسخ‌گویی سریع در برنامه‌هایی که نظارت بر فشار در زمان واقعی بسیار مهم است، مانند سیستم‌های کنترلی که نیاز به تنظیمات سریع بر اساس تغییرات فشار دارند، مفید است. این اطمینان می‌دهد که اندازه‌گیری فشار ارائه شده توسط ترانسمیتر با ماهیت دینامیکی فرآیند یا سیستم تحت نظارت هماهنگ است.
داشتن زمان پاسخ‌گویی کمتر از ۱۰ میلی‌ثانیه نشان می‌دهد که این ترانسمیتر فشار قادر است داده‌های فشار را با سرعت و پاسخ‌دهی بالا ضبط و تحویل دهد و به شما امکان می‌دهد تغییرات فشار را در زمان واقعی ردیابی و نسبت به آن واکنش نشان دهید.

توجه به این نکته مهم است که زمان پاسخ‌گویی واقعی ممکن است به شرایط نصب خاص، شرایط اطراف و ویژگی‌های منبع فشاری که اندازه‌گیری می‌شود نیز بستگی داشته باشد. با این حال، زمان پاسخ‌گویی مشخص شده کمتر از ۱۰ میلی‌ثانیه یک نشانه کلی از قابلیت پاسخ سریع ترانسمیتر را ارائه می‌دهد.

مشخصات الکتریکی ترانسمیتر فشار غوطه‌ور ZHYQ سری PT124B-220

انواع گزینه‌های خروجی موجود برای این سری از ترانسمیتر فشار را می‌توان به صورت زیر نام برد و توضیح داد:

  • ۲۰ – ۴ میلی‌آمپر: این نشان می‌دهد که ترانسمیتر فشار می‌تواند سیگنال خروجی را در قالب یک حلقه جریان ۴ تا ۲۰ میلی‌آمپر ارائه دهد. سیگنال جریان متناسب با فشار اندازه‌گیری شده تغییر می‌کند، جایی که ۴ میلی‌آمپر معمولا انتهای پایین محدوده فشار را نشان می‌دهد و ۲۰ میلی‌آمپر نشان‌دهنده انتهای بالایی است.
  • ۵ – ۰ ولت: این نوع از خروجی نشان می‌دهد که ترانسمیتر فشار می‌تواند سیگنال خروجی را در قالب یک سیگنال ولتاژ مستقیم، از ۰ تا ۵ ولت جریان مستقیم (DC) ارائه دهد. سیگنال ولتاژ به صورت خطی با فشار اندازه‌گیری شده تغییر می‌کند، جایی که ۰ ولت نشان‌دهنده انتهای پایین محدوده فشار و ۵ ولت نشان‌دهنده انتهای بالایی است.
  • ۱۰ – ۰ ولت: مشابه گزینه خروجی قبلی، نشان می‌دهد که ترانسمیتر فشار می‌تواند سیگنال خروجی را در قالب یک سیگنال ولتاژ مستقیم، از ۰ تا ۱۰ ولت جریان مستقیم ارائه دهد. سیگنال ولتاژ به صورت خطی با فشار اندازه‌گیری شده تغییر می‌کند، جایی که ۰ ولت نشان‌دهنده انتهای پایین محدوده فشار و ۱۰ ولت نشان‌دهنده انتهای بالایی است.
  • ۴.۵ – ۰.۵ ولت Non-ratiometric: این گزینه یک سیگنال خروجی ولتاژ Non-ratiometric را مشخص می‌کند. سیگنال ولتاژ بین ۰.۵ تا ۴.۵ ولت جریان مستقیم (DC) است و مستقیما با فشار اندازه‌گیری شده متناسب نیست. رابطه بین ولتاژ خروجی و فشار ممکن است شامل مقیاس‌بندی یا کالیبراسیون باشد.

بعد از معرفی انواع خروجی، برای انتخاب مناسب‌ترین آن‌ها باید ملاحظاتی را جهت مطابقت با نیازهای خاص سیستم در نظر بگیریم :

حلقه جریان (۲۰ – ۴ میلی‌آمپر): خروجی حلقه جریان ۴ تا ۲۰ میلی‌آمپر به دلیل ایمنی در برابر نویز و قابلیت انتقال از راه دور معمولا در کاربردهای صنعتی استفاده می‌شود. برای سناریوهایی که باید سیگنال را از طریق کابل‌های طولانی یا در محیط‌هایی با تداخل الکترومغناطیسی بالقوه انتقال دهید، مناسب است.
ولتاژ خروجی (۵-۰ ولت دی سی، ۱۰-۰ ولت دی سی): سیگنال‌های خروجی ولتاژ اغلب در برنامه‌هایی ترجیح داده می‌شوند که تجهیزات دریافت یا سیستم‌های جمع‌آوری داده برای پذیرش سیگنال‌های ولتاژ طراحی شده‌اند. این سیگنال‌ها به‌طور کلی برای ارتباط با دستگاه‌های مختلف راحت‌تر و برای کابل‌های کوتاه‌تر مناسب هستند.
ولتاژ Non-ratiometric (۴.۵-۰.۵ ولت دی سی): خروجی ولتاژ Non-ratiometric معمولا زمانی استفاده می‌شود که تجهیزات یا سیستم گیرنده به محدوده ولتاژ خاصی نیاز دارد یا زمانی که کالیبراسیون یا مقیاس‌بندی برای مطابقت با محدوده ورودی مورد نظر ضروری است.

در نهایت، انتخاب مناسب‌ترین گزینه خروجی به عواملی مانند سازگاری با تجهیزات موجود، فاصله انتقال سیگنال، ملاحظات نویز و الزامات خاص برنامه شما بستگی دارد.
مشخصات شرایط محیطی ترانسمیتر فشار غوطه‌ور ZHYQ سری PT124B-220
محدوده دمای سیال مشخص شده ۲۰- تا ۸۵ درجه سانتیگراد نشان می‌دهد که ترانسمیتر فشار غوطه‌ور سری PT124B-220 قادر است در این محدوده دمایی به‌طور موثر کار کند و اندازه‌گیری‌های دقیقی را هنگام قرار گرفتن در معرض دمای سیال در این محدوده انجام دهد. اصطلاح سیال در این زمینه به ماده یا مایعی اطلاق می‌شود که فشار آن توسط ترانسمیتر اندازه‌گیری می‌شود و بسته به کاربرد خاص، ممکن است مایع یا گاز باشد.

حد پایین ۲۰- درجه سانتیگراد نشان می‌دهد که ترانسمیتر فشار می‌تواند دمای محیط تا ۲۰- درجه سانتیگراد را بدون تاثیر قابل توجهی بر عملکرد خود تحمل کند. این نشان می‌دهد که ترانسمیتر می‌تواند در محیط‌های نسبتا سرد مقاومت کند و به‌طور قابل اعتماد کار کند.

حد بالای ۸۵ درجه سانتیگراد نشان می‌دهد که ترانسمیتر فشار برای عملکرد دقیق و ثابت در دمای محیط تا ۸۵ درجه سانتیگراد طراحی شده‌است. این حد بالا تضمین می‌کند که ترانسمیتر می‌تواند در شرایط دمای متوسط بالا مقاومت کند و عملکرد خوبی داشته باشد.

برای اطمینان از این‌که ترانسمیتر فشار برای کاربرد خاص شما مناسب است، مهم است که مشخصات محدوده دمای سیال را در نظر بگیرید. کارکردن ترانسمیتر در محدوده دمایی مشخص شده به حفظ دقت، قابلیت اطمینان و طول عمر آن کمک می‌کند.

با این حال، توجه به این نکته مهم است که محدوده دمای سیال مشخص شده، محدوده دماهایی را که ترانسمیتر فشار می‌تواند برای سیال اندازه‌گیری شده تحمل کند، نشان می‌دهد. دمای محیط که به دمای محیط اطراف اشاره دارد، ممکن است مشخصات جداگانه‌ای داشته باشد که باید در نظر گرفته شود.

رتبه‌بندی IP اطلاعاتی در مورد درجه حفاظت ارائه شده توسط یک دستگاه الکترونیکی در برابر نفوذ ذرات جامد و مایعات ارائه می‌کند. درجه حفاظت ترانسمیتر فشار غوطه‌ور ZHYQ سری PT124B-220، IP68 است که رقم اول نشان‌دهنده سطح محافظت در برابر ذرات جامد و رقم دوم نشان‌دهنده سطح محافظت در برابر مایعات است.

به عبارت دیگر رقم اول (۶) نشان‌دهنده سطح بالایی از محافظت در برابر ذرات جامد است. این بدان معنی است که ترانسمیتر فشار در برابر گرد و غبار مقاوم است و محافظت کامل در برابر نفوذ اجسام جامد را فراهم می‌کند. در برابر گرد و غبار، خاک و سایر ذرات معلق بسیار مقاوم است.

رقم دوم (۸) نشان‌دهنده سطح بالایی از محافظت در برابر مایعات، به ویژه آب است. این بدان معناست که ترانسمیتر فشار قادر به تحمل غوطه‌ور شدن مداوم در آب بیش از ۱ متر (تقریبا ۳.۳ فوت) برای مدت زمان مشخص است. مدت زمان و عمق خاص غوطه‌وری در آب ممکن است بسته به مشخصات سازنده متفاوت باشد.

این سطح از حفاظت تضمین می‌کند که ترانسمیتر فشار برای محیط‌های سخت مانند محیط‌هایی با سطوح بالای گرد و غبار، کثیفی یا قرار گرفتن در معرض آب مناسب است. این اطمینان را ایجاد می‌کند که دستگاه به اندازه کافی مهر و موم شده و محافظت می‌شود و به آن اجازه می‌دهد تا به‌طور قابل اعتماد عمل کند و عملکرد خود را حتی در شرایط چالش برانگیز حفظ کند.

با این حال، توجه به این نکته مهم است که رتبه IP به‌طور خاص به محافظت در برابر جامدات و مایعات می پردازد و اطلاعاتی در مورد سایر عوامل مانند دما، لرزش یا ضربه مکانیکی ارائه نمی‌دهد. بنابراین، بسیار مهم است که رتبه IP را در کنار سایر مشخصات محیطی مرتبط در نظر بگیرید تا اطمینان حاصل شود که ترانسمیتر فشار برای نیازهای کاربردی خاص شما مناسب است.

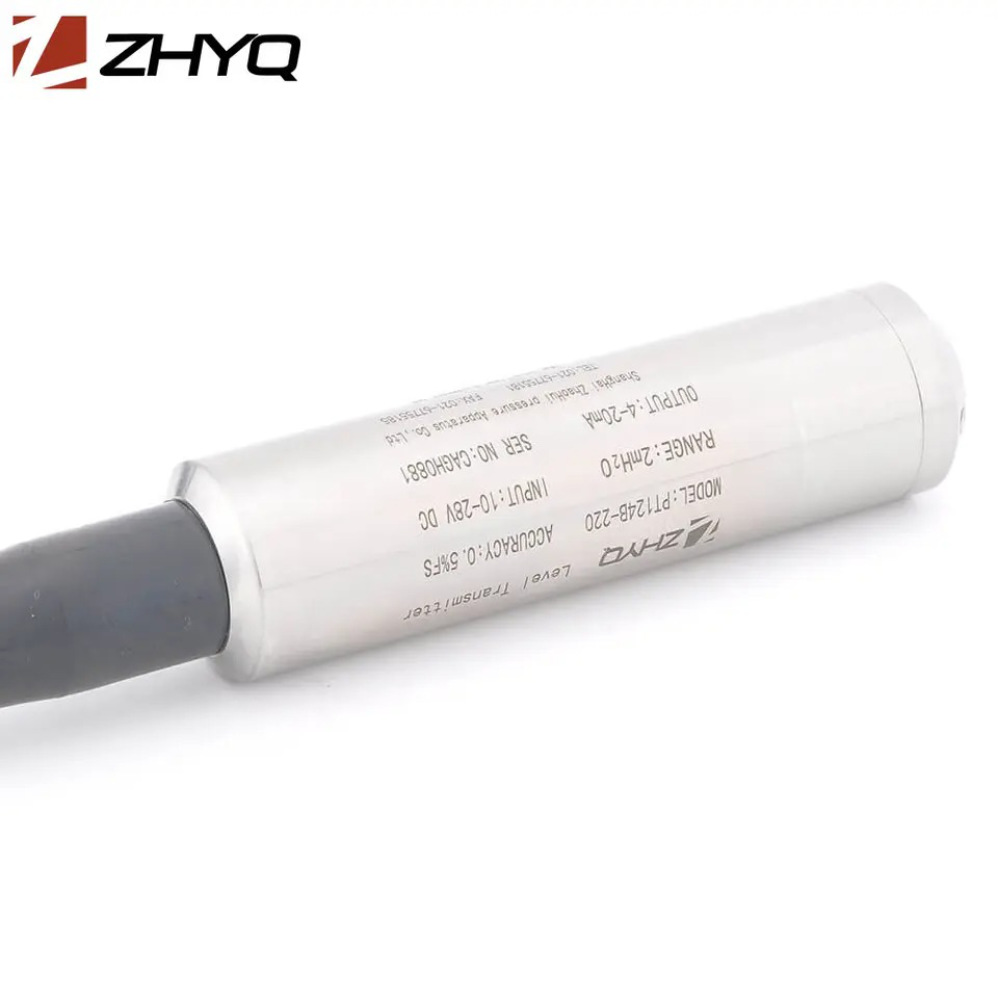

مشخصات مکانیکی ترانسمیتر فشار غوطه‌ور ZHYQ سری PT124B-220

پوزش برای سردرگمی. متأسفانه، عبارت Throw-in یک اصطلاح استاندارد اتصال مکانیکی در زمینه ترانسمیترهای فشار نیست. ممکن است این یک نام خاص باشد که سازنده برای محصول خود استفاده می‌کند، اما بدون اطلاعات بیشتر، ارائه جزئیات دقیق در مورد معنی یا مشخصات آن دشوار است.

برای ارزیابی دقیق اتصال مکانیکی یک ترانسمیتر فشار، ضروری است که به دیتاشیت محصول ارائه شده توسط سازنده مراجعه کنید. اتصال مکانیکی به روش یا نوع اتصال فیزیکی مورد استفاده برای اتصال ترانسمیتر فشار به فرآیند یا سیستم مورد اندازه‌گیری اشاره دارد و برای ترانسمیتر فشار سری PT124B-220 از نوع Throw-in می‌باشد.

با به دست آوردن جزئیات اتصال مکانیکی خاص، می‌توانید از نصب مناسب و سازگاری با برنامه خود اطمینان حاصل کنید و یک سیستم اندازه‌گیری فشار قابل اعتماد و دقیق را ارتقا دهید.

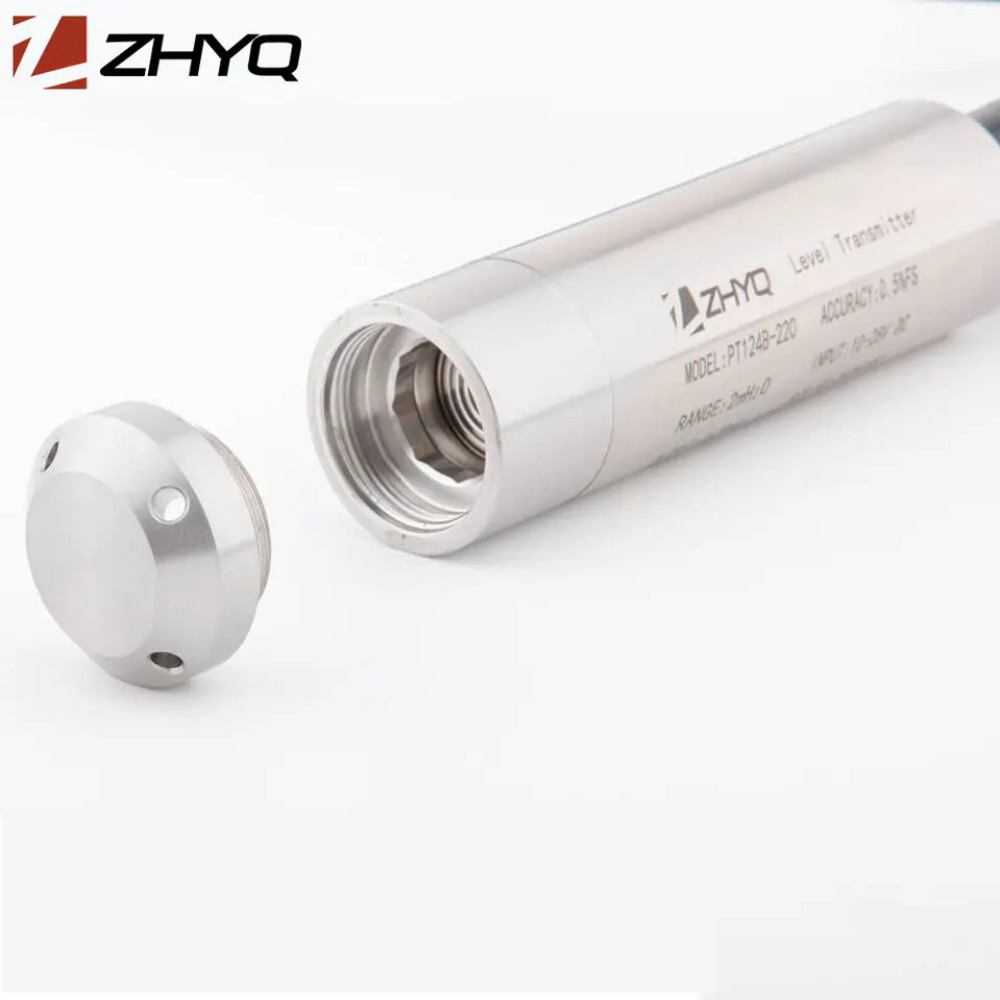

جنس این اتصال مکانیکی فولاد ضد زنگ است. فولاد ضد زنگ یک ماده همه کاره و پرکاربرد است که به دلیل مقاومت در برابر خوردگی و دوام آن شناخته شده‌است. این آلیاژی است که عمدتا از آهن به همراه مقادیر متفاوتی از کروم، نیکل و سایر عناصر تشکیل شده‌است. ترکیب خاص و درجه فولاد ضد زنگ می‌تواند متفاوت باشد و سطوح مختلفی از مقاومت در برابر خوردگی، استحکام و سایر خواص را ارائه دهد. انتخاب

فولاد ضد زنگ برای جنس اتصال مکانیکی چندین مزیت دارد:

مقاومت در برابر خوردگی: فولاد ضد زنگ در برابر خوردگی بسیار مقاوم است و آن‌را برای کاربردهای مختلف که در آن محیط ممکن است خورنده یا در معرض محیط‌های خشن باشد مناسب است. این به اطمینان از طول عمر و قابلیت اطمینان ترانسمیتر فشار کمک می‌کند.
استحکام و دوام: فولاد ضد زنگ به دلیل استحکام و دوام خود شناخته شده‌است و به دیافراگم اجازه می‌دهد تا در شرایط فشار بالا بدون تغییر شکل یا شکست مقاومت کند. این امر اندازه‌گیری دقیق و ثابت فشار را در طول زمان تضمین می‌کند.
سازگاری: فولاد ضد زنگ با طیف وسیعی از سیال‌ها از جمله مایعات و گازها سازگار است. این می‌تواند انواع مختلف مایعات را مدیریت کند و از تطبیق پذیری در فرآیندها و کاربردهای صنعتی مختلف اطمینان حاصل کند.
کاربردهای بهداشتی: فولاد ضد زنگ معمولا در صنایعی که به شرایط بهداشتی نیاز دارند مانند صنایع غذایی و دارویی به دلیل خاصیت غیر واکنشی و تمیز کردن آسان آن استفاده می‌شود.

استفاده از فولاد ضد زنگ برای جنس اتصال مکانیکی در یک ترانسمیتر فشار، قابلیت اطمینان، دوام و سازگاری با انواع سیال‌های مختلف را ارائه می‌دهد. این به ترانسمیتر فشار اجازه می‌دهد تا اندازه‌گیری دقیق و ثابت فشار را در کاربردهای سخت و متنوع ارائه دهد.

شایان ذکر است که گریدها و انواع مختلفی از فولاد ضد زنگ وجود دارد که هر کدام خواص خاص خود را دارند و برای محیط‌های مختلف مناسب هستند. انتخاب سازنده از نوع فولاد ضد زنگ خاص ممکن است به عواملی مانند محیط اندازه‌گیری شده، محدوده دما و کاربرد مورد نظر بستگی داشته باشد.

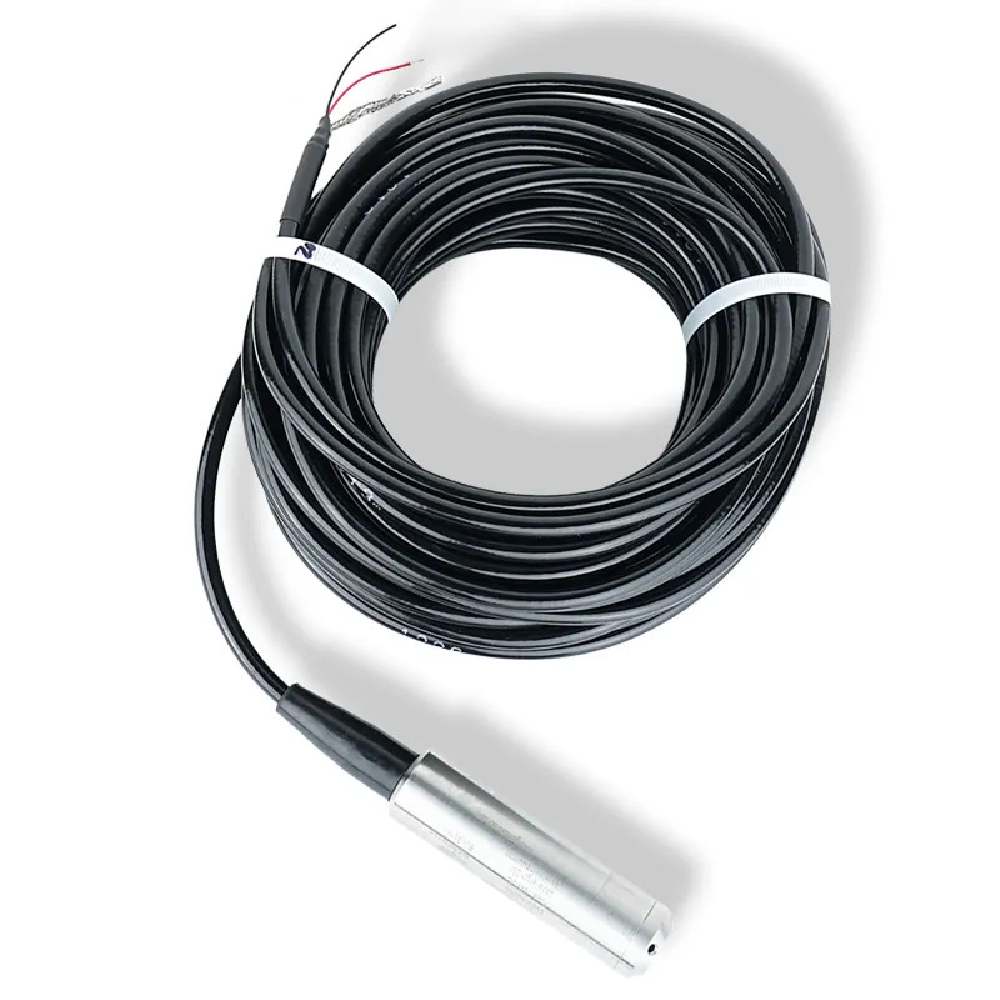

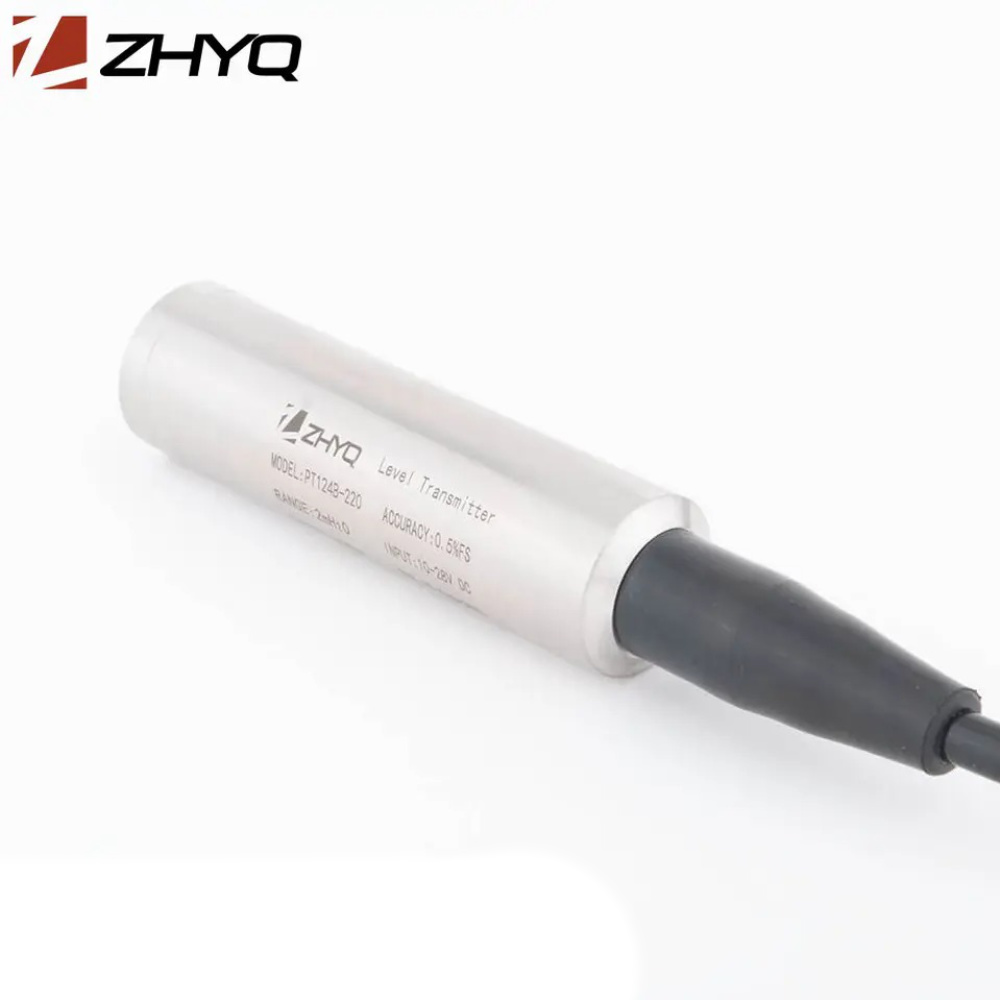

اتصال الکتریکی برای ترانسمیتر فشار غوطه‌ور از نوع Cable outlet طراحی شده‌است. در مورد Cable outlet، ترانسمیتر فشار معمولا مجهز به کابلی است که از بدنه ترانسمیتر خارج می‌شود. این امکان اتصال الکتریکی آسان را با وصل کردن کابل به یک رابط یا ترمینال سازگار فراهم می‌کند.

با Cable outlet، ترانسمیتر فشار را می‌توان به راحتی و بدون نیاز به سیم‌کشی اضافی یا اتصالات ترمینال به رابط الکتریکی مناسب متصل کرد. این کار نصب را ساده کرده و در زمان صرفه جویی می‌کند. همچنین کابل از نظر طول انعطاف‌پذیری را فراهم می‌کند و به شما امکان می‌دهد ترانسمیتر فشار را به راحتی در سیستم خود مسیریابی و قرار دهید. همچنین دسترسی آسان‌تر برای تعمیر و نگهداری یا تعویض در صورت نیاز را امکان‌پذیر می‌کند.

Cable outlet را می‌توان طوری طراحی کرد که با استانداردها یا انواع اتصال‌دهنده‌های خاص مطابقت داشته باشد و از سازگاری با تجهیزات یا سیستم‌های موجود اطمینان حاصل کند. انواع کانکتورهای رایج برای Cable outlet شامل M12، M8 یا سایر کانکتورهای الکتریکی استاندارد است.
انتخاب اتصال الکتریکی به عواملی مانند سازگاری با سیستم موجود، سهولت نصب، نیازهای تعمیر و نگهداری و هر گونه استاندارد یا اولویت خاص در صنعت شما بستگی دارد.
توجه داشته باشید که با انتخاب اتصال الکتریکی مناسب، می‌توانید از یک رابط الکتریکی مطمئن، اطمینان حاصل کنید، که اندازه‌گیری فشار دقیق و یکپارچه‌سازی یکپارچه در سیستم خود را تسهیل می‌کند.

تاییدیه‌ها و گواهینامه‌ها ترانسمیتر فشار غوطه‌ور ZHYQ سری PT124B-220

تاییدیه‌ها و گواهینامه‌های فهرست‌شده برای سری ترانسمیتر‌های فشار PT124B-220، از جمله «CE، NEPSI، RCQM، و CMC» نشان می‌دهد که این محصول استانداردها و الزامات خاصی را که توسط نهادها یا سازمان‌های نظارتی مربوطه تعیین شده‌است، برآورده کرده‌است. اکنون مزایا و اهمیت این تاییدیه‌ها و گواهینامه‌ها را بررسی می‌کنیم:

  1. CE (Conformité Européene): نشان CE یک گواهی اجباری برای محصولات فروخته شده در منطقه اقتصادی اروپا (EEA) است. این نشان می‌دهد که ترانسمیتر فشار الزامات اساسی بهداشت، ایمنی و حفاظت از محیط زیست دستورالعمل‌های اتحادیه اروپا را برآورده می‌کند. نشان CE به محصول اجازه می‌دهد تا آزادانه در EEA به بازار عرضه شود و از آن استفاده شود که نشان‌دهنده انطباق با استانداردها و مقررات اروپایی است.
    مزایای گواهینامه CE:
    – دسترسی به بازار: گواهینامه CE امکان دسترسی آسان به بازار اروپا را فراهم می‌کند و از انطباق با استانداردهای ایمنی و زیست محیطی مورد نیاز توسط مقررات اتحادیه اروپا اطمینان حاصل می‌کند.
    – اطمینان مصرف‌کننده: نشان CE به مشتریان اطمینان می‌دهد که ترانسمیتر فشار استانداردهای ایمنی و کیفیت مشخص شده را برآورده می‌کند و اعتماد به محصول را افزایش می‌دهد.
    – انطباق قانونی: گواهینامه CE مطابقت با دستورالعمل‌های اتحادیه اروپا را تضمین می‌کند و خطر جریمه‌های عدم انطباق یا محدودیت در فروش محصول را کاهش می‌دهد.
  2. NEPSI (مرکز نظارت و بازرسی ملی برای حفاظت از انفجار و ایمنی ابزار دقیق): گواهینامه NEPSI به‌طور خاص به حفاظت در برابر انفجار و ایمنی در ابزار دقیق مربوط می‌شود و تایید می‌کند که ترانسمیتر فشار برای مطابقت با استانداردها و الزامات برای محیط‌های خطرناک طراحی و ساخته شده‌است و خطر انفجار را کاهش می‌دهد.
    مزایای گواهینامه NEPSI:
    – استفاده در محیط خطرناک: گواهینامه NEPSI امکان استفاده از ترانسمیتر فشار را در اتمسفرهای بالقوه انفجاری، مانند مواردی که در صنایع نفت و گاز، شیمیایی یا معدن یافت می‌شود، می‌دهد.
    – انطباق با ایمنی: گواهینامه NEPSI انطباق با استانداردها و دستورالعمل‌های ایمنی خاص را برای برنامه‌های کاربردی در مناطق خطرناک تضمین می‌کند و خطر حوادث یا حوادث را کاهش می‌دهد.
  3. RCQM (گواهی انطباق روسی مدیریت کیفیت): گواهینامه RCQM یک گواهینامه سیستم مدیریت کیفیت خاص روسیه است که تایید می‌کند ترانسمیتر فشار تحت فرآیندهای مدیریت کیفیت قرار گرفته است و استانداردها و الزامات مشخص شده برای بازار روسیه را برآورده می‌کند.
    مزایای گواهی RCQM:
    – دسترسی به بازار: گواهینامه RCQM دسترسی به بازار و پذیرش در بازار روسیه را تسهیل می‌کند و از انطباق با الزامات مدیریت کیفیت خاص آن‌ها اطمینان می‌دهد.
    – تضمین کیفیت: گواهی RCQM تایید می‌کند که سازنده ترانسمیتر فشار شیوه‌های مدیریت کیفیت موثر را اجرا کرده‌است که منجر به کیفیت و قابلیت اطمینان محصول ثابت می‌شود.
  4. CMC (گواهی اندازه‌گیری چین): گواهینامه CMC که به عنوان گواهینامه اجباری چین (CCC) نیز شناخته می‌شود، یک گواهی اجباری برای برخی محصولات فروخته شده در چین است. این تضمین می‌کند که ترانسمیتر فشار با استانداردهای ایمنی، کیفیت و عملکرد قابل اجرا تعریف شده توسط مقررات چین مطابقت دارد.
    مزایای گواهینامه CMC:
    – دسترسی به بازار: گواهینامه CMC برای ورود و فروش محصولات در بازار چین ضروری است و از انطباق با استانداردهای ایمنی و کیفیت خاص آن‌ها اطمینان حاصل می‌شود.
    – حفاظت از مصرف‌کننده: گواهینامه CMC به مصرف‌کنندگان چینی اطمینان می‌دهد که ترانسمیتر فشار استانداردهای ایمنی و کیفیت مورد نیاز را برآورده می‌کند.

به‌طور کلی، مزایای این تاییدیه‌ها و گواهینامه‌ها عبارتند از:

  • انطباق: این گواهینامه‌ها نشان می‌دهد که ترانسمیتر فشار با استانداردها و مقررات تعیین شده توسط مقامات مربوطه مطابقت دارد و از رعایت الزامات ایمنی، کیفیت و محیط زیست اطمینان می‌دهد.
  • دسترسی به بازار: تاییدیه‌ها و گواهینامه‌ها، ترانسمیتر فشار را قادر می‌سازد تا در بازارهای خاصی که انطباق با استانداردهای نظارتی الزامی است، فروخته شود و مورد استفاده قرار گیرد و امکان دسترسی و پذیرش گسترده‌تر به بازار را فراهم کند.
  • اطمینان مشتری: گواهینامه‌ها اعتماد مشتری را به ایمنی، کیفیت و عملکرد محصول افزایش می‌دهد، زیرا توسط سازمان‌های معتبر تایید شده‌است.
  • انطباق قانونی: گواهینامه‌ها به تولیدکنندگان و فروشندگان کمک می‌کند تا به تعهدات قانونی خود عمل کنند و خطرات مرتبط با مجازات‌های عدم انطباق یا محدودیت‌های فروش محصول را کاهش دهند.

توجه به این نکته مهم است که مزایای خاص ممکن است بسته به بازار هدف، صنعت و نیازهای کاربردی متفاوت باشد. هنگام در نظر گرفتن یک ترانسمیتر فشار، توصیه می‌شود اطمینان حاصل شود که گواهینامه‌های مربوطه با مقررات خاص مطابقت دارند.

مشخصات سنسور سطح سنج ZHYQ سری PT124B-220

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-220
نوع سنسورترانسمیتر فشار
اصل اندازه گیریدیفیوز سیلیکون پیزومقاومتی
فشار مرجعگیج (نسبی)
دامنه اندازه گیری فشار از ۱۰۰ - ۰ میلی‌بار تا ۵ - ۰ بار / از ۱ - ۰ متر آب تا ۵۰ - ۰ متر آب
حد پایین فشار (بار)۰
حد بالای فشار (بار)۵
حد پایین فشار (psi)۰
حد بالای فشار (psi)۷۲.۵
دقت≤ ± 0.5 %FS
پایداری در بلند مدت≤ ± 0.2 %FS
جزییات پایداری در بلند مدت≤ ± 0.2 %FS Per 1 year
زمان پاسخگویی< 10 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۵ ولت دی سی
سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
(Non-ratiometric) سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت دی سی
ولتاژ تغذیهاز ۱۲ تا ۳۶ ولت دی سی
حد پایین دمای سیال (°C)-۲۰
حد بالای دمای سیال (°C)۸۵
حد پایین دمای محیط (°C)-۲۰
حد بالای دمای محیط (°C)۸۵
درجه حفاظتIP68
اتصال مکانیکیThrow-in
دارای اسنابر فشارخیر
جنس اتصال مکانیکیفولاد ضد زنگ
اتصال الکتریکیکابل خروجی
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
NEPSI / China
RCQM / Global
CMC (China Metrology Certification) / China
نام فایللینک دانلود
دیتاشیتPDF Icon

از ما درباره ترانسمیتر فشار غوطه ور ZHYQ سری PT124B-220 پرسیده‌اید …



آیا کابل ترانسمیتر فشار غوطه ور را می‌توان کوتاه کرد؟
خیر، زیرا تیوپ کپیلاری (ونتد تیوپ) که هوا را وارد می‌کند ممکن است آسیب ببیند و همچنین اگر سیم ها دارای علامت هایی برای شناسایی باشند از بین بروند دیگر نمی‌دانیم کدام سیم چه عملکردی دارد. کابل اضافی را دور یک سیلندر به قطر 10 سانتی متر بپیچانید.


چه زمانی از کابل PUR یا FEP استفاده می شود؟
در اینجا، مقاومت شیمیایی تصمیم می‌گیرد. توصیه می‌کنیم با کارشناسان فنی ما تماس بگیرید.


چرا نمی‌توان از محافظ اور ولتاژ (Over-voltage protector) با پروب Ex استفاده کرد؟
زیرا محافظ های اور ولتاژ تاییدیه Ex ندارند.


از چه ترانسمیتر فشار غوطه وری برای آب آشامیدنی می‌توان استفاده کرد؟
فقط آن‌هایی که دارای سنسور استیل ضد زنگ هستند (Stainless Steel)، مناسب‌اند.


چرا به فیلتر بخار روی کپیلاری در انتهای کابل نیاز دارم؟
رطوبت موجود در هوا می‌تواند در داخل لوله ونتد متراکم شود. در نتیجه، اندازه‌گیری ممکن است نادرست باشد، و رطوبت ممکن است وارد مدارات الکترونیکی شود و باعث اتصال کوتاه شود.


چه زمانی باید از ترانسمیتر فشار غوطه ور با دیافراگم استیل یا سرامیکی استفاده کنیم؟

ملاحظات زیر، به شما در انتخاب صحیح کمک می‌کند:

  • فقط از یک سنسور با متریال استیل می‌توان برای ستون آب بیشتر از ۲۰ متر استفاده کرد.
  • فقط از یک سنسور با متریال استیل می‌توان برای آب آشامیدنی استفاده کرد.
  • سنسور های سرامیکی خازنی در برابر اضافه بار دینامیکی بسیار بهتر مقاومت می‌کنند.
  • سنسور خازنی مقاومت شیمیایی بسیار بهتری دارد.

برای آب شور قوی چه نوع ترانسمیتر فشار غوطه وری بخریم؟
پراب پلاستیکی از متریال POM (Polyoxymethylene) برای این کار مناسب است.

3 دیدگاه برای ترانسمیتر فشار غوطه ور ZHYQ سری PT124B-220

  1. سینا جسیر

    درود بر شما. من قصد دارم ارتفاع یک مخزن آب ۱۰ متری رو با سنسور غوطه ور بسنجم. اگه امکانش هست در این مورد خصوصا نصبش راهنمایی کنید. متشکرم

    • علی اکبر شیرازی

      درود بر شما دوست عزیز.
      به‌عنوان یک حساب سرانگشتی، هر ۱ متر آب تقریباً ۱۰۰ میلی بار فشار هیدرواستاتیک به دیافراگم وارد می‌کند. پس یک مخزن ۱۰ متری، میتواند تا ۱ بار فشار به سنسور اعمال کند. به همین‌خاطر می‌توانید از یک ترانسمیتر فشار غوطه ور ۱ بار یا ۱.۶ بار استفاده کنید. برای یک مخزن ۱۰ متری، شما نیاز به ۱۰ متر کابل ونتد دارید که پیشنهاد ما به شما، ۲ متر کابل بیشتر برای بیرون مخزن است که بتوانید سیم‌کشی را به درستی انجام دهید. پس اگه فرض کنیم شما قصد استفاده از یک سنسور فشار ۱ بار برای مخزن ۱۰ متری داشته باشید، باید ۱۲ متر کابل نیز داشته باشد. سنسور را تا جایی که ممکن است، نزدیک به سطح انتهایی مخزن نصب کنید (توجه داشته باشید اگر سیال درون مخزن در تلاطم باشد، حتما یک تیوب داخل مخزن نصب و سپس سنسور را درون آن نصب کنید). کابل ونتد سنسور را در بیرون مخزن به یک ترمینال باکس (جانکشن باکس) وصل و از آن قسمت به بعد با سیم و کابل عادی میتونید سیم کشی را به سیستم کنترل یا مانیتورینگ انجام دهید.
      اگر سوال دیگری بود، در خدمتتان هستیم.
      پیروز و سربلند باشید.

  2. امين خيراللهي

    سلام وقت شما بخیر. ما برای اندازه گیری سطح چاه های آب از سنسور غوطه ور استفاده می کنیم. آیا این سنسور برای چاه های تا 20 متر زیرزمین مناسب است؟

    • علی اکبر شیرازی

      درود بر شما دوست عزیز.
      بله. همانطور که در مشخصات کالا نیز ذکر شده است، شما میتوانید سطح آب را تا 50 متر (5 بار) توسط این ترانسمیتر فشار غوطه ور اندازه گیری کنید که در کیس شما، برای 20 متر آب، شما به سنسور فشاری با رنج 2 بار نیاز دارید که می‌توانید از تیم فروش استعلام قیمت و موجودی بفرمایید. بعلاوه، این ترانسمیتر فشار غوطه ور دارای کابل ونتد می‌باشد که تغییرات فشار اتمسفر را نیز جبران می‌کند که در سطح‌سنجی کار را برای شما ساده‌تر می‌کند.
      موفق و سربلند باشید.

  3. علی احمدی رنانی

    برای سطح سنجی مخزن اتیلن گلیکول از این سنسور میشه استفاده کرد؟

    • علی اکبر شیرازی

      درود بر شما دوست عزیز.
      بله. اتیلن گلیکول (Ethilene Glycol ([CH2OH]2)) با متریال این ترانسمیتر فشار غوطه ور سازگاری کامل دارد.
      شاد و پیروز باشید.
