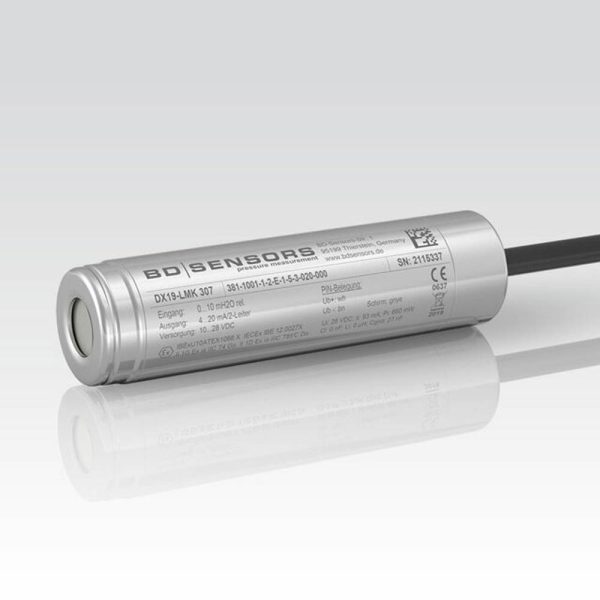

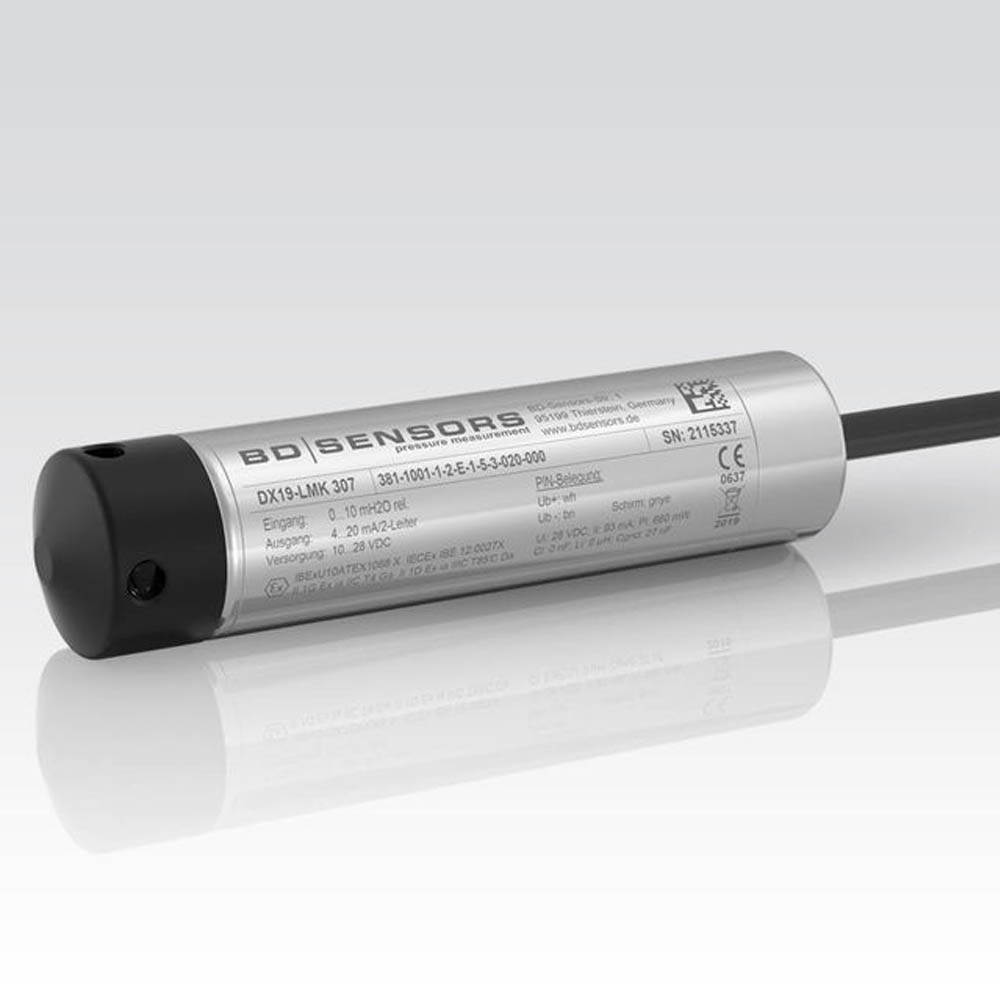

سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند: BD SENSORS

ویژگی‌ها:

  • فشار مرجع: نسبی (گیج)
  • دامنه اندازه‌گیری فشار: از ۴۰۰ – ۰ میلی‌بار تا ۲۵ – ۰ بار / از ۴ – ۰ تا ۲۵۰ – ۰ متر آب
  • دقت (FS%): ±۰.۵
  • خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت دی سی
  • اتصال مکانیکی: دریچه محافظ
  • جنس اتصال مکانیکی: سرامیک، اکسید آلومینیوم (۹۶٪)
  • اتصال الکتریکی: Cable outlet

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307

ترانسمیتر سطح LMK 307 برای اندازه‌گیری مداوم سطح در کاربردهای آب و فاضلاب طراحی شده‌است. عنصر اندازه‌گیری یک سنسور سرامیکی است که روی آن نصب شده‌است. متریال مختلف برای کابل را می‌توان با توجه به شرایط عملیاتی خاص مشتری ارائه داد.



در ارتباط با این محصول بخوانید:

  • دقت: ۰.۵٪ FSO
  • قطر: ۲۷ میلی‌متر
  • خطی بودن عالی
  • دقت عالی
  • نصب آسان

بررسی تخصصی سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307

اصل اندازه‌گیری از نوع سلول سرامیکی یک فناوری رایج است که در ترانسمیترهای فشار استفاده می‌شود و جوانب مثبت و منفی خاص خود را خواهد داشت.

مزایای اصل اندازه‌گیری سلول سرامیکی

  • دقت بالا: سلول‌های سرامیکی به دلیل دقت در اندازه‌گیری فشار معروف هستند. آن‌ها می‌توانند قرائت‌های دقیق و قابل اعتمادی را ارائه دهند و در نتیجه برای کاربردهای مختلف صنعتی مناسب می‌باشند.
  • دوام: این سلول‌ها مقاوم و بادوام در برابر شرایط سخت محیطی هستند. سلول‌های سرامیکی می‌توانند فشارهای بالا و نوسانات دما را بدون از دست دادن دقت، تحمل کنند و طول عمر بیش‌تری را برای ترانسمیتر تضمین کنند.
  • سازگاری شیمیایی: سرامیک اغلب از نظر شیمیایی بی‌اثر است، به این معنی که می‌تواند تماس با طیف وسیعی از مایعات و گازها را بدون خوردگی یا تخریب، تحمل کند. این ویژگی باعث می‌شود برای برنامه‌های کاربردی شامل سیال‌های تهاجمی مناسب باشند.
    معایب اصل اندازه‌گیری سلول سرامیکی
  • شکنندگی: در حالی که سلول‌های سرامیکی در شرایط عادی بادوام هستند، در مقایسه با برخی دیگر از مواد مورد استفاده در سنسورهای فشار، می‌توانند نسبتا شکننده باشند. اگر در معرض شوک یا لرزش شدید مکانیکی قرار گیرند، ممکن است بیش‌تر مستعد آسیب باشند.
  • هزینه: ساخت سلول‌های اندازه‌گیری سرامیکی با دقت بالا می‌تواند در مقایسه با برخی فناوری‌های دیگر گران‌تر باشد که می‌تواند بر هزینه کلی ترانسمیتر فشار تاثیر بگذارد.
  • محدودیت‌های دما: در حالی که سلول‌های سرامیکی می‌توانند دماهای بالا را تحمل کنند، ممکن است در مورد دمای بسیار پایین محدودیت‌هایی داشته باشند. برخی از فناوری‌های دیگر ممکن است در شرایط زیر صفر عملکرد بهتری داشته باشند.

مرجع فشار در این سری از سنسور فشار هیدرواستاتیک، نسبی (گیج) می باشد. فشار گیج رایج‌ترین نوع اندازه‌گیری فشار است و در برابر فشار اتمسفر ارجاع داده می‌شود. هنگامی‌که یک ترانسمیتر فشار برای اندازه‌گیری فشار گیج تنظیم می‌شود، فشار بالاتر یا پایین‌تر از فشار اتمسفر را اندازه‌گیری می‌کند (همچنین به عنوان فشار بارومتریک نیز شناخته می‌شود).
خوانش فشار گیج مثبت، نشان‌دهنده فشار بیش‌تر از فشار اتمسفر است، در حالی که خوانش‌های منفی بیان‌گر فشار کم‌تر از فشار اتمسفر است.
گیج فشار اغلب در کاربردهایی استفاده می‌شود که باید فشار را نسبت به شرایط جوی محلی بدانید، مانند فشار تایر، فرآیندهای صنعتی یا فشار در خطوط لوله.

دو محدوده فشار برای سنسور فشار سری LMK 307 وجود دارد:

  1. از ۴۰۰ – ۰ میلی‌بار تا ۲۵ – ۰ بار
    این قسمت از مشخصات، محدوده فشارهایی را نشان می‌دهد که ترانسمیتر فشار قادر به اندازه‌گیری آن است. عدد صفر بیان‌گر حد پایین محدوده فشار است و نشان می‌دهد که ترانسمیتر می‌تواند فشار را تا صفر مطلق (بدون فشار) اندازه‌گیری کند. همچنین ۴۰۰ میلی‌بار حداقل فشاری است که ترانسمیتر می‌تواند به دقت اندازه‌گیری کند. ۲۵ بار نیز حداکثر فشاری است که ترانسمیتر می‌تواند به دقت در این محدوده اندازه‌گیری کند.
    پس در این حالت ترانسمیتر فشار برای اندازه‌گیری فشار از ۴۰۰ میلی‌بار که معادل ۰.۴ بار تا ۲۵ بار است، مناسب است. این محدوده کاربردهای مختلفی از سیستم‌های کم فشار گرفته تا فرآیندهای صنعتی با فشار بالاتر را پوشش می‌دهد.
  2. از ۴ – ۰ تا ۲۵۰ – ۰ متر آب
    این قسمت از مشخصات، یک راه جایگزین برای بیان محدوده فشار با استفاده از واحد mH2O که مخفف متر آب است، ارائه می‌دهد. مشابه محدوده قبلی، عدد ۰ حد پایینی محدوده فشار را نشان می‌دهد و ۰ به این معنی است که می‌تواند فشار را تا صفر اندازه‌گیری کند. ۴ و ۲۵۰ به ترتیب نشان‌دهنده حداقل و حداکثر محدودیت فشار در متر آب است.
    در این حالت ترانسمیتر می‌تواند فشارهایی را از ۴ متر آب (اندازه‌گیری نسبتا کم فشار) تا ۲۵۰ متر آب اندازه‌گیری کند.

بنابراین، ترانسمیتر فشار سری LMK 307 همه کاره است و می‌تواند برای اندازه‌گیری فشار در واحدهای مختلف، چه بر حسب بار (یا میلی بار ) یا متر آب، استفاده شود. انتخاب محدوده به فشار مورد نیاز برنامه خاص بستگی دارد.

مشخصات عملکرد سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307

میزان دقت یک ترانسمیتر فشار بسیار مهم است زیرا به شما می‌گوید اندازه‌گیری ترانسمیتر چقدر با فشار واقعی در سیستمی‌که نظارت می‌کند، مطابقت دارد. مقدار این مشخصه برای این سری از ترانسمیتر فشار، ≤ 0.5± %FS می‌باشد. علامت ≤ به معنای کم‌تر یا مساوی است، که نشان می‌دهد حداکثر انحراف مجاز از فشار واقعی همان چیزی است که در زیر آمده است.
±0.5 %FS حداکثر خطای مجاز را بر حسب درصد مشخص می‌کند. در این‌جا FS مخففFull Scale است. در این زمینه، به طیف کامل فشارهایی که ترانسمیتر می‌تواند اندازه‌گیری کند اشاره دارد (همان‌طور که قبلا ذکر شد، معمولا ۲۵ – ۰ بار یا ۲۵۰ – ۰ مترآب).
بنابراین، دقت ≤ 0.5± %FS به این معنی است که خوانش ترانسمیتر فشار نمی‌تواند بیش از ۰.۵± درصد از محدوده فشار در مقیاس کامل منحرف شود. به عنوان مثال، اگر ترانسمیتر فشار ۱۰۰ بار را اندازه‌گیری کند، قرائت آن می‌تواند حداکثر ۰.۵± بار از فشار واقعی منحرف شود.

جزییات مربوط به دقت نشان می‌دهد که دقت ترانسمیتر فشار طبق استانداردهای مندرج در IEC 60770 تست و ارزیابی شده است. IEC 60770 یک استاندارد بین‌المللی است که روش‌های آزمایش و ارزیابی عملکرد ترانسمیترهای فشار را مشخص می‌کند.

ارزیابی دقت شامل چندین پارامتر است:

  • غیرخطی: این ارزیابی می‌کند که پاسخ ترانسمیتر، وقتی روی نمودار ترسیم می‌شود، تا چه حد از یک خط مستقیم پیروی می‌کند. غیرخطی کم‌تر، نشان‌دهنده پاسخ خطی‌تر است.
  • هیسترزیس: این گزینه، تفاوت در خروجی ترانسمیتر را برای مقدار فشار یکسان، بسته به افزایش یا کاهش فشار اندازه‌گیری می‌کند. هیسترزیس کم‌تر نشان‌دهنده حساسیت کم‌تر به تغییرات فشار در جهات مختلف است.
  • تکرارپذیری: تکرارپذیری ارزیابی می‌کند که ترانسمیتر چقدر خروجی یکسان را برای فشار یکسان تحت اندازه‌گیری‌های مکرر فراهم می‌کند.

هنگامی‌که دقت مطابق با استاندارد IEC 60770 مشخص شده است، به این معنی است که ترانسمیتر تحت آزمایش‌های دقیق قرار گرفته است و استانداردهای بین‌المللی خاصی را برای دقت برآورده می‌کند و از قرائت‌های اندازه‌گیری فشار قابل اعتماد و ثابت اطمینان می‌دهد.
از نظر عملی، دقت ≤ 0.5± %FS به این معنی است که ترانسمیتر فشار اندازه‌گیری‌های بسیار دقیق و قابل اعتماد را با حداکثر خطای مجاز ۰.۵٪ از محدوده فشار در مقیاس کامل ارائه می‌دهد. ارجاع اضافی به IEC 60770 کیفیت و قابلیت اطمینان ارزیابی دقت ترانسمیتر را تقویت می‌کند. وجود اطمینان از این ارزیابی به شما اطمینان می‌دهد که ترانسمیتر، استانداردهای بین‌المللی شناخته شده برای عملکرد را برآورده می‌کند.

زمان پاسخ‌گویی ترانسمیتر فشار سری LMK 307 از برند بی دی سنسور، که به صورت < 10 ms نشان داده شده است، یک پارامتر مهم است که توضیح می‌دهد ترانسمیتر با چه سرعتی می‌تواند به تغییرات فشار واکنش نشان دهد و اندازه‌گیری‌های به روز را ارائه دهد. < 10 ms نشان می‌دهد که زمان پاسخ‌گویی ترانسمیتر فشار کم‌تر از ۱۰ میلی‌ثانیه است. در واقع زمان پاسخ‌گویی بیان می‌کند حسگر یا ابزار با چه سرعتی می‌تواند به تغییر ورودی که نظارت می‌کند، واکنش نشان دهد. در این زمینه، به این اشاره دارد که ترانسمیتر فشار با چه سرعتی می‌تواند تغییر فشاری که اندازه‌گیری می‌کند را تشخیص داده و گزارش دهد. مزایای زمان پاسخ گویی سریع عبارتند از:

  • تشخیص سریع تغییر فشار: ترانسمیتر می‌تواند به سرعت تغییرات فشار را تشخیص دهد و برای کاربردهایی که تغییرات فشار به سرعت رخ می‌دهد مناسب است. این در فرآیندهایی که نظارت و کنترل فشار در زمان واقعی حیاتی است، مهم است.
  • حساسیت بالا: زمان پاسخ‌گویی سریع نشان می‌دهد که ترانسمیتر بسیار حساس است و می‌تواند اندازه‌گیری‌های دقیقی را حتی برای نوسانات فشار سریع ارائه دهد.
  • فرآیندهای دینامیکی: برای فرآیندهای دینامیکی که در آن تغییرات فشار به سرعت رخ می‌دهد، مانند اتوماسیون صنعتی، سیستم‌های هیدرولیک، یا برنامه‌های آزمایش و اندازه‌گیری، مناسب است.

به خاطر داشته باشید که زمان پاسخ‌گویی واقعی ممکن است بسته به مدل خاص و شرایط عملیاتی کمی متفاوت باشد، اما < 10 ms به‌طور کلی زمان پاسخگویی بسیار سریع را نشان می‌دهد. این یک مشخصات مهم برای برنامه‌هایی است که در آن نظارت دقیق و در زمان واقعی فشار مورد نیاز است.

مشخصات الکتریکی سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307

خروجی برای یک ترانسمیتر فشار، انواع سیگنال‌های الکتریکی را که می‌تواند به عنوان نمایشی از فشار اندازه‌گیری شده ارائه دهد، نشان می‌دهد. در این مورد، ترانسمیتر چندین گزینه خروجی را ارائه می‌دهد: ۲۰ – ۴ میلی‌آمپر، ۲۰ – ۰ میلی‌آمپر، ۱۰ – ۰ ولت دی سی.

  • سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر
    این یک سیگنال خروجی جریان آنالوگ رایج است که در کاربردهای صنعتی استفاده می‌شود. عدد ۴ نشان می‌دهد که حداقل جریان خروجی مربوط به کم‌ترین فشار یا فشار صفر است، در حالی که عدد ۲۰ مربوط به حداکثر فشار در محدوده اندازه‌گیری ترانسمیتر است.
    – سیگنال ۲۰ – ۴ میلی‌آمپر به دلیل استحکام و توانایی خود در انتقال داده‌ها در فواصل طولانی بدون تخریب سیگنال شناخته شده است و در مقایسه با سیگنال‌های مبتنی بر ولتاژ، کم‌تر مستعد نویز الکتریکی است. این نوع خروجی اغلب در برنامه‌هایی استفاده می‌شود که دقت سیگنال و ایمنی نویز بسیار مهم است.
  • سیگنال جریانی ۰ تا ۲۰ میلی‌آمپر
    – مشابه سیگنال ۲۰ – ۴ میلی‌آمپر، نشان‌دهنده حداقل جریان خروجی مربوط به فشار صفر است. با این حال، در این مورد، سیگنال می‌تواند تا ۲۰ میلی‌آمپر برود اما از صفر شروع می‌شود، به این معنی که می‌تواند فشار منفی را نشان دهد یا برای برنامه‌هایی استفاده شود که خروجی جریان صفر معنی‌دار است.
    این نوع سیگنال نسبت به سیگنال ۲۰ – ۴ میلی‌آمپر، کم‌تر رایج است اما می‌تواند برای کاربردهای خاصی که نیاز به نمایش فشار منفی است، مناسب باشد.
  • سیگنال ولتاژی ۰ تا ۱۰ ولت
    این یک سیگنال خروجی مبتنی بر ولتاژ است که در آن سطح ولتاژ به صورت خطی با فشار اندازه‌گیری شده تغییر می‌کند.عدد ۰ نشان‌دهنده حداقل ولتاژ خروجی است که معمولا مربوط به فشار صفر است. همچنین ۱۰ ولت دی سی نشان‌دهنده حداکثر ولتاژ خروجی در بالاترین فشار در محدوده اندازه‌گیری ترانسمیتر است.
    سیگنال‌های ولتاژ در مقایسه با سیگنال‌های فعلی مانند ۲۰ – ۴ میلی‌آمپر، بیش‌تر مستعد نویز هستند، اما همچنان می‌توانند برای کاربردهای مختلف مناسب باشند. سیگنال‌های ولتاژ ممکن است در مواردی ترجیح داده شوند که تجهیزات گیرنده برای کار با ورودی‌های ولتاژ طراحی شده باشند.

انتخاب بین این گزینه‌های خروجی به کاربرد خاص شما و سازگاری تجهیزات دریافت کننده بستگی دارد. برخی از ملاحظات موجود عبارت است از:

۲۰ – ۴ میلی‌آمپر: این یک سیگنال قوی و پرکاربرد است که برای بسیاری از کاربردهای صنعتی مناسب است. اگر سیستم شما برای کار با سیگنال ۲۰ – ۴ میلی‌آمپر طراحی شده است و یک انتخاب قابل اعتماد است.
۲۰ – ۰ میلی‌آمپر: اگر نیاز به نمایش فشارهای منفی دارید یا اگر برنامه شما به‌طور خاص نیاز به سیگنالی دارد که از صفر شروع می‌شود، از این خروجی استفاده کنید.
۱۰ – ۰ ولت دی سی: اگر تجهیزات شما برای پذیرش ورودی‌های ولتاژ طراحی شده است یا اگر سیگنال ولتاژ را برای برنامه خود ترجیح می‌دهید، این گزینه را انتخاب کنید.

به‌طور کلی، ۲۰ – ۴ میلی‌آمپر یک انتخاب رایج و همه کاره برای کاربردهای صنعتی به دلیل ایمنی در برابر نویز و پذیرش در سطح صنعت است. با این حال، مناسب‌ترین گزینه در نهایت به نیازهای کاربردی و سازگاری تجهیزات کنترل یا نظارت بستگی دارد.

محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس از ویژگی‌های مهم در دستگاه‌های الکترونیکی مانند ترانسمیتر‌های فشار هستند و اهداف مختلفی را برای اطمینان از ایمنی و عملکرد دستگاه انجام می‌دهند.
محافظت در برابر اتصال کوتاه یک ویژگی است که برای محافظت از ترانسمیتر فشار در صورت اتصال کوتاه الکتریکی در سیم‌کشی یا اتصالات طراحی شده است. اتصال کوتاه زمانی رخ می‌دهد که یک اتصال الکتریکی ناخواسته و مستقیم بین دو هادی وجود داشته باشد که معمولا منجر به افزایش ناگهانی جریان می‌شود.
محافظت در برابر اتصال کوتاه در یک ترانسمیتر فشار برای جلوگیری از آسیب به مدار داخلی دستگاه و اطمینان از ادامه کار آن اجرا می‌شود. هنگامی‌که اتصال کوتاه تشخیص داده شود، مکانیسم حفاظتی ممکن است به‌طور خودکار جریان را محدود کند یا برق ترانسمیتر را به‌طور موقت قطع کند. این ویژگی به جلوگیری از گرمای بیش از حد، آسیب قطعات و خطرات احتمالی ایمنی که ممکن است در اثر اتصالات برقی ایجاد شود، کمک می‌کند.
محافظت در برابر قطبیت معکوس یکی دیگر از ویژگی‌های ایمنی در دستگاه‌های الکترونیکی از جمله ترانسمیتر‌های فشار است که از اتصالات الکتریکی نادرست محافظت می‌کند. این ویژگی به‌طور خاص به وضعیتی می‌پردازد که اتصالات منبع تغذیه مثبت و منفی به‌طور تصادفی معکوس می‌شوند. اگر محافظت در برابر قطبیت معکوس وجود داشته باشد، تضمین می‌کند که ترانسمیتر فشار می‌تواند ولتاژ معکوس را بدون آسیب، تحمل کند.
بدون این ویژگی، اتصال منبع تغذیه به صورت معکوس ممکن است به اجزای داخلی دستگاه آسیب برساند یا آن‌را از کار بیاندازد. محافظت در برابر قطبیت معکوس به جلوگیری از تعمیرات یا تعویض پرهزینه به دلیل اشتباهات سیم‌کشی کمک می‌کند.

مشخصات شرایط محیطی سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307

محدوده دمای سیال این سری ترانسمیتر فشار که به صورت ۱۰- تا ۷۰ درجه سانتی‌گراد نشان داده شده است، به محدوده دماهایی اشاره دارد که ترانسمیتر می‌تواند به‌صورت ایمن و دقیق، فشار محیطی را که با آن در تماس است اندازه‌گیری کند. ۱۰- نشان‌دهنده حداقل دمای مجاز سیال و ۷۰ نشان‌دهنده حداکثر دمای مجاز سیال است.
بنابراین ترانسمیتر فشار تا زمانی که دمای محیط کم‌تر از ۱۰- درجه سانتی‌گراد نباشد، می‌تواند به‌طور ایمن و دقیق فشار محیط را اندازه‌گیری کند و اگر دمای محیط به زیر ۱۰- درجه سانتی‌گراد برسد، ممکن است بر عملکرد یا دقت ترانسمیتر تاثیر بگذارد.
همچنین ترانسمیتر فشار تا زمانی که دمای محیط از ۷۰ درجه سانتی‌گراد تجاوز نکند می‌تواند به‌طور ایمن و دقیق فشار محیط را اندازه‌گیری کند و اگر دمای متوسط بیش از ۷۰ درجه سانتی‌گراد باشد، ممکن است بر عملکرد یا دقت ترانسمیتر نیز تاثیر بگذارد.
این محدوده دما مهم است زیرا محدودیت‌های عملیاتی ترانسمیتر فشار را بر حسب دما تعیین می‌کند. این تضمین می‌کند که ترانسمیتر می‌تواند به‌طور قابل اعتماد در محدوده دمایی مشخص کار کند و اندازه‌گیری دقیق فشار را در این شرایط فراهم می‌کند.

برای جلوگیری از آسیب رساندن به ترانسمیتر فشار و اطمینان از اندازه‌گیری دقیق و ثابت فشار در برنامه خود، آگاهی از محدوده دمای سیال مشخص شده و رعایت آن بسیار مهم است. اگر برنامه شما شامل دماهای خارج از این محدوده مشخص شده است، ممکن است لازم باشد راه حل های جایگزین یا ترانسمیتر فشار تخصصی طراحی شده برای شرایط دمایی شدید را در نظر بگیرید.

رده‌بندی درجه حفاظت از ورود (IP) یک طبقه‌بندی استاندارد است که برای تعریف سطح حفاظت ارائه شده توسط یک دستگاه الکترونیکی، مانند ترانسمیتر فشار، در برابر نفوذ اجسام خارجی (مانند گرد و غبار و ذرات) و رطوبت (مانند آب) استفاده می‌شود.
رتبه IP از دو رقم تشکیل شده است، رقم اول نشان‌دهنده محافظت در برابر اجسام جامد، در حالی که رقم دوم نشان‌دهنده محافظت در برابر مایعات است.
درجه حفاظت سنسور فشار هیدرواستاتیک سری LMK 307، IP68 می‌باشد. عدد ۶ در موقعیت اول نشان می‌دهد که دستگاه دارای بالاترین سطح محافظت در برابر اجسام جامد، به ویژه گرد و غبار و ذرات است در نتیجه این ترانسمیتر فشار، به عنوان ضد گرد و غبار رتبه‌بندی شده است، به این معنی که کاملا مهر و موم شده و در برابر نفوذ گرد و غبار یا هر جسم جامد دیگری محافظت می‌شود.
عدد ۸ در موقعیت دوم نشان‌دهنده بالاترین سطح محافظت در برابر مایعات است. در این مورد، IP68 نشان می‌دهد که ترانسمیتر فشار نه تنها در برابر گرد و غبار مقاوم است بلکه می‌تواند در برابر غوطه ور شدن مداوم در آب بیش از یک متر مقاومت کند. بنابراین در برابر نفوذ آب، حتی در شرایط سخت، بسیار مقاوم است.
دستگاه‌های دارای رتبه IP68 علاوه بر مهر و موم در برابر گرد و غبار و ذرات و مقاومت در برابر غوطه‌وری کامل در بیش از یک متر، عموما بسیار مقاوم و مناسب برای استفاده در شرایط محیطی سخت، از جمله مواردی که در معرض گرد و غبار، خاک، رطوبت یا غوطه‌وری احتمالی هستند، در نظر گرفته می‌شوند.
به خاطر داشته باشید در حالی که رتبه IP68 سطح بالایی از حفاظت را نشان می‌دهد، ضروری است عوامل دیگری مانند محدوده دما، سازگاری با محیط خاص اندازه‌گیری شده و مناسب بودن کلی ترانسمیتر فشار برای کاربرد خاص را در نظر بگیرید. با این حال، دستگاه دارای رتبه IP68 عموما برای کاربردهایی که حفاظت در برابر گرد و غبار و رطوبت بسیار مهم است، مناسب است.

محدوده دمای دیافراگم برای یک ترانسمیتر فشار به محدوده دماهایی اشاره دارد که در آن دیافراگم، یکی از اجزای مهم ترانسمیتر، می‌تواند بدون آسیب یا مشکلات عملکردی با خیال راحت کار کند. در مورد سری LMK 307، محدوده دمای دیافراگم مشخص شده ۱۰- تا ۷۰ درجه سانتی‌گراد است. بنابراین دیافراگم می‌تواند به‌طور ایمن و موثر به عنوان بخشی از ترانسمیتر فشار حتی زمانی که در معرض دماهای پایین ۱۰- درجه سانتی‌گراد قرار می‌گیرد، عمل کند. البته دمای کم‌تر از ۱۰- درجه سانتی‌گراد ممکن است باعث شود دیافراگم کم‌تر پاسخ‌گو باشد یا در موارد شدید منجر به آسیب شود.
همچنین دیافراگم می‌تواند به‌طور ایمن و موثر به عنوان بخشی از ترانسمیتر فشار حتی زمانی که در معرض دمای ۷۰ درجه سانتی‌گراد قرار می‌گیرد، عمل کند و دمای بیش از ۷۰ درجه سانتی‌گراد می‌تواند عملکرد دیافراگم را تحت تاثیر قرار دهد و در صورت تداوم، ممکن است منجر به تخریب یا آسیب آن شود.
توجه به این مشخصات ضروری است زیرا دیافراگم جزء حیاتی یک ترانسمیتر فشار است و عملکرد مناسب آن برای اندازه‌گیری دقیق فشار بسیار مهم است. محدوده دمای مشخص شده دیافراگم تضمین می‌کند که دیافراگم می‌تواند طیف وسیعی از دماها را که معمولا در شرایط مختلف صنعتی و محیطی با آن مواجه می‌شوند، تحمل کند.

مشخصات مکانیکی سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307

نوع اتصال مکانیکی برای یک ترانسمیتر فشار معمولا به روش یا جزء مورد استفاده برای اتصال فیزیکی یا اتصال ترانسمیتر به سیستم یا تجهیزاتی که تحت نظارت است، اشاره دارد. در سری LMK 307، گزینه‌ی دریچه محافظ به عنوان اتصال مکانیکی ذکر شده است.
دریچه محافظ، کلاهک محافظ نوعی اتصال مکانیکی یا جزء محافظ است که برای محافظت و آب‌بندی اجزای حساس ترانسمیتر فشار مانند دیافراگم و عناصر حسگر در برابر عوامل محیطی مانند گرد و غبار، رطوبت و آسیب فیزیکی استفاده می‌شود. این کلاهک یا پوشش برای اطمینان از محافظت بر روی قسمت حساس ترانسمیتر قرار می‌گیرد و اغلب به گونه‌ای رزوه یا محکم می‌شود که برای نگهداری یا کالیبراسیون ترانسمیتر به راحتی می‌توان آن‌را جدا کرد.
طراحی خاص و اندازه دریچه محافظ بسته به سازنده و مدل ترانسمیتر فشار می‌تواند متفاوت باشد. کلمه حفاظت صفتی است که هدف کلاهک را توصیف می‌کند و نشان می‌دهد که در درجه اول برای محافظت از اجزای حساس سنسور استفاده می‌شود.
برای تعیین بهترین اتصال مکانیکی برای یک ترانسمیتر فشار عوامل شرایط محیطی مانند گرد و غبار، رطوبت، یا اثرات فیزیکی احتمالی، میزان نیاز به سهولت نصب و نگهداری و سازگاری با تجهیزات یا سیستم نصب، نقش دارند.

ماده مورد استفاده برای ساخت اتصال مکانیکی در این سری سرامیک،‌ اکسید آلومینیوم (۹۶٪) است. سرامیک یک اصطلاح گسترده است که به طیف گسترده‌ای از مواد معدنی و غیر فلزی اطلاق می‌شود که به دلیل سختی، شکنندگی و مقاومت عالی در برابر دماهای بالا و خوردگی شناخته شده‌اند. در زمینه ترانسمیترهای فشار، اتصالات سرامیکی به دلیل ویژگی‌های خاص خود اغلب استفاده می‌شوند. این ویژگی‌ها عبارتند از:

  • سختی: مواد سرامیکی بسیار سخت هستند و می‌توانند فشارهای بالا را بدون تغییر شکل تحمل کنند.
  • بی‌اثری شیمیایی: از نظر شیمیایی بی‌اثر هستند، به این معنی که در مواجهه با محیط‌های مختلف تهاجمی ‌در برابر خوردگی مقاومت می‌کنند.
  • مقاومت در برابر دمای بالا: سرامیک‌ها می‌توانند دمای بالا را بدون از دست دادن یکپارچگی ساختاری خود تحمل کنند.

اتصالات سرامیکی معمولا در ترانسمیترهای فشار برای انواع کاربردهای صنعتی استفاده می‌شود که دقت اندازه‌گیری فشار، دوام و مقاومت در برابر شرایط سخت مهم است.
Al2O3 فرمول شیمیایی اکسید آلومینیوم، نوعی ماده سرامیکی است. عدد ۹۶٪ نشان می‌دهد که مواد سرامیکی از ۹۶ درصد اکسید آلومینیوم تشکیل شده است و احتمالا شامل سایر مواد افزودنی یا ناخالصی‌هایی است که درصد باقی مانده را تشکیل می‌دهند.
سرامیک‌های اکسید آلومینیوم به دلیل خواص عایق الکتریکی عالی، هدایت حرارتی و مقاومت در برابر سایش شناخته شده‌اند.
استفاده از اتصالات سرامیکی، به ویژه آن‌هایی که از اکسید آلومینیوم (Al2O3) تشکیل شده‌اند، چندین مزیت را در کاربردهای اندازه‌گیری فشار ارائه می‌دهد:

  • قابلیت فشار بالا: اتصالات سرامیکی می‌توانند در محیط‌های پرفشار بدون تغییر شکل یا آسیب مقاومت کنند و برای اندازه‌گیری طیف وسیعی از فشارها مناسب هستند.
  • مقاومت شیمیایی: از نظر شیمیایی بی‌اثر هستند و می‌توانند با انواع محیط‌های خورنده یا تهاجمی بدون تحمل خوردگی یا تخریب استفاده شوند.
  • مقاومت در دمای بالا: اتصالات سرامیکی یکپارچگی ساختاری خود را در دماهای بالا حفظ می‌کنند، که در کاربردهایی با تغییرات دما بسیار مهم است.
  • طول عمر: اتصالات سرامیکی به دلیل عمر طولانی خود شناخته شده‌اند که به دوام و قابلیت اطمینان ترانسمیترهای فشار کمک می‌کند.

این ویژگی‌های اتصالات سرامیکی، از جمله اتصالات ساخته شده از Al2O3 را به گزینه‌ای محبوب برای ترانسمیتر‌های فشار در تنظیمات صنعتی نیازمند می‌سازد که دقت و انعطاف‌پذیری در برابر شرایط چالش برانگیز ضروری است.

مواد مهر و موم، مواد مورد استفاده برای ایجاد آب‌بندی در ترانسمیتر فشار را نشان می‌دهد. در مورد سری LMK 307، مهر و موم از دو ماده مختلف FKM و EPDM ساخته شده است.

  1. FKM ( فلوئوروالاستومر):
    FKM یک ماده لاستیکی مصنوعی است که به دلیل مقاومت عالی در برابر دماهای بالا، مواد شیمیایی، سوخت، روغن‌ها و سیالات مختلف شناخته شده است. متعلق به خانواده‌ای از الاستومرها است که معمولا به آن‌ها فلوئوروالاستومرها یا Viton (نام تجاری محبوب FKM) گفته می‌شود. از ویژگی‌های این ماده می‌توان به موار زیر اشاره کرد:
    – مقاومت در برابر دما: مهر و موم‌های FKM می‌توانند در برابر دماهای بالا مقاومت کنند و برای کاربردهایی که دماهای بالا درگیر هستند مناسب هستند.
    – مقاومت شیمیایی: FKM مقاومت شیمیایی خوبی دارد و برای کاربردهایی که تماس با مواد شیمیایی، روغن یا سوخت مورد انتظار است، ایده آل است.
    – عملکرد آب‌بندی: FKM عملکرد آب‌بندی عالی را ارائه می‌دهد و خاصیت ارتجاعی خود را در محدوده دمایی وسیع حفظ می‌کند.
    – کاربردها: مهر و موم‌های FKM معمولا در صنایع خودروسازی، هوافضا، نفت و گاز و صنایع شیمیایی و غیره استفاده می‌شود.
  2. EPDM ( اتیلن پلی‌پروپیلن دیین مونومر)
    EPDM یک ماده لاستیکی مصنوعی است که به دلیل مقاومت فوق العاده در برابر هوا، مقاومت در برابر اشعه ماورای بنفش و خواص عایق الکتریکی خوب شناخته شده است. اغلب در کاربردهایی که نیاز به مقاومت عالی در آب و هوا و ازن دارند استفاده می‌شود.
    مهر و موم‌های EPDM در برابر هوا بسیار مقاوم هستند و آن‌ها را برای کاربردهای خارج از منزل و در معرض هوا مناسب می‌کند. همچنین می‌توانند در معرض قرار گرفتن طولانی مدت در برابر اشعه ماورای بنفش (UV) بدون خراب شدن مقاومت کنند. EPDM در برابر آب، بخار و برخی اسیدها و قلیاهای ملایم استحکام خوبی دارد و معمولا در صنعت ساخت و ساز، صنعت خودرو، سیستم‌های HVAC و برنامه‌های کاربردی در فضای باز استفاده می‌شود که مقاومت در برابر عوامل جوی و محیطی بسیار مهم است.

هنگام استفاده از مهر و موم FKM اطمینان حاصل کنید که FKM با مواد شیمیایی یا مایعات خاص در برنامه کاربردی، سازگار است. در حالی که FKM به‌طور کلی مقاومت شیمیایی خوبی ارائه می‌دهد، ممکن است استثناهایی وجود داشته باشد.
مهر و موم از جنس FKM برای کاربردهای با دمای بالا مناسب است، اما درجه خاص FKM باید با محدوده دمایی برنامه، مطابقت و با انواع سیالات یا گازهایی که ترانسمیتر فشار با آن‌ها در تماس است، سازگاری داشته باشد.
هنگام استفاده از مهر و موم EPDM به دلیل مقاومت در برابر آب و هوا یک انتخاب عالی برای کاربردهای خارج از منزل است، اما سازگاری آن با مواد شیمیایی خاص باید در نظر گرفته شود.
این ماده همچنین می‌تواند قرار گرفتن در معرض اشعه ماورای بنفش طولانی مدت را کنترل کند، که برای برنامه‌های در معرض نور خورشید مفید است.اما EPDM در مقایسه با FKM مقاومت دمایی کم‌تری دارد.
انتخاب بین مهر و موم FKM و EPDM باید بر اساس الزامات خاص و شرایط محیطی برنامه باشد. هر دو ماده دارای مزایای متمایز هستند و به‌طور گسترده در صنایع مختلف استفاده می‌شوند. ارزیابی سازگاری مواد مهر و موم با محیط و شرایطی که با آن مواجه می‌شود برای اطمینان از آب‌بندی قابل اعتماد و طول عمر ضروری است.

اتصال الکتریکی این سری، از نوع کابل خروجی می‌باشد، به این معنی که ترانسمیتر فشار با کابلی طراحی شده است که از قبل به بدنه ترانسمیتر متصل شده است. کابل معمولا با یک کانکتور یا دوشاخه خاتمه می‌یابد که می‌تواند به ابزار دقیق یا سیستم کنترل مناسب وصل شود.
وجود کابل خروجی، نصب را ساده می‌کند، زیرا نیاز به سیم‌کشی جداگانه ترانسمیتر را از بین می‌برد و اتصال مستقیم به سیستم خارجی را فراهم می‌کند.

تاییدیه‌ها و گواهینامه‌های سنسور فشار هیدرواستاتیک BD SENSORS سری LMK 307

تاییدیه‌ها و گواهینامه‌های فهرست‌شده برای یک ترانسمیتر فشار، مانند CE، ATEX، IECEx ، و IEC نشان می‌دهد که ترانسمیتر آزمایش‌ها و فرآیندهای انطباق مختلفی را برای مطابقت با استانداردهای بین‌المللی و مقررات ایمنی خاص انجام داده است. این تاییدیه‌ها و گواهینامه‌ها دارای چندین مزیت هستند، از جمله:

  • انطباق با استانداردهای ایمنی: محصولات دارای CE ( مطابقت گواهینامه اروپا) برای اطمینان از مطابقت با استانداردهای ایمنی، بهداشت و حفاظت از محیط زیست اروپا ارزیابی شده است.گواهینامه‌های ATEX (ATmosphères EXplosibles) و IECEx (International Electrotechnical Commission Explosive Atmospheres) بر تجهیزات در نظر گرفته شده برای استفاده در جوهای بالقوه انفجاری تمرکز دارند. استانداردهای IEC (International Electrotechnical Commission) طیف وسیعی از محصولات الکتریکی و الکترونیکی را پوشش می‌دهد. این گواهینامه‌ها نشان می‌دهد که ترانسمیتر فشار با استانداردهای ایمنی و عملکرد مربوطه مطابقت دارد.
  • دسترسی به بازار جهانی: گواهینامه‌های CE، ATEX، IECEx ، و IEC در سطح جهانی به رسمیت شناخته می‌شوند. داشتن این گواهینامه‌ها می‌تواند فرآیند صادرات و فروش ترانسمیتر فشار را در بازارهای مختلف بین‌المللی ساده کند، زیرا نشان می‌دهد که محصول دارای الزامات ایمنی و عملکرد ضروری است.
  • ایمنی در محیط‌های خطرناک: گواهینامه‌های ATEX و IECEx به ویژه برای تجهیزات مورد استفاده در اتمسفرهای بالقوه انفجاری، مانند پالایشگاه‌های نفت، کارخانه‌های شیمیایی و عملیات معدن بسیار مهم هستند. این گواهینامه‌ها تضمین می‌کند که ترانسمیتر برای جلوگیری از منابع اشتعال در مناطق خطرناک طراحی و ساخته شده است.
  • تضمین کیفیت: گواهینامه CE اغلب شامل فرآیند ارزیابی انطباق است که کیفیت و سازگاری محصول را تایید می‌کند. می‌توان آن‌را تضمینی از کیفیت و ایمنی محصول دانست.
  • تطابق قانونی: رعایت الزامات CE، ATEX، IECEx ، و IEC اغلب برای صنایع و محصولات خاص اجباری است. رعایت این استانداردها به تولیدکنندگان و کاربران کمک می‌کند تا از مسائل قانونی و نظارتی مرتبط با ایمنی و اثرات زیست محیطی اجتناب کنند.
  • اعتماد به مشتری: گواهینامه‌ها می‌توانند اعتماد مشتری را نسبت به ایمنی، قابلیت اطمینان و عملکرد محصول افزایش دهند. دانستن این‌که ترانسمیتر استانداردهای شناخته شده را رعایت کرده است می‌تواند مشتریان را برای انتخاب و استفاده از محصول تمایل بیش‌تری نشان دهد.
  • کاهش خطر: گواهینامه‌های ATEX و IECEx به ویژه برای کاهش خطر انفجار و آتش‌سوزی در جوهای بالقوه انفجاری ضروری هستند. اطمینان از این‌که ترانسمیتر فشار برای استفاده در چنین محیط‌هایی تایید شده است به جلوگیری از حوادث و محافظت از پرسنل و دارایی‌ها کمک می‌کند.

توجه به این نکته مهم است که گواهینامه‌ها و استانداردهای خاص بسته به منطقه و برنامه کاربردی می‌تواند متفاوت باشد. هنگام انتخاب یک ترانسمیتر فشار برای یک برنامه خاص، مهم است که گواهینامه‌های مربوطه را برای ایمنی آن برنامه و انطباق با مقررات در نظر گرفت. همیشه استانداردها و گواهینامه‌های خاصی را که در مورد استفاده و موقعیت جغرافیایی اعمال می‌شود تایید کنید تا مطمئن شوید که ترانسمیتر فشار الزامات لازم را برآورده می‌کند.

درجه محافظت Intrinsic Safety که اغلب با حرف i مشخص می‌شود، نوعی روش حفاظت از انفجار است که برای تجهیزات الکتریکی و الکترونیکی، از جمله ترانسمیتر‌های فشار، در مناطق خطرناکی که جو ممکن است حاوی گازها، بخارات یا گرد و غبار قابل اشتعال باشد، استفاده می‌شود. این روش حفاظتی برای جلوگیری از ایجاد منابع احتراق که می‌تواند منجر به انفجار یا آتش‌سوزی در چنین محیط‌هایی شود، توسط تجهیزات الکتریکی طراحی شده است.
ویژگی‌ها و مزایای وجود درجه محافظت در برابر انفجار مذکور در این سری از سنسور فشار هیدرواستاتیک عبارتند از:

  • جلوگیری از منابع اشتعال: هدف اولیه Intrinsic Safety این است که اطمینان حاصل شود که تجهیزات الکتریکی، مانند یک ترانسمیتر فشار، در سطوحی از انرژی الکتریکی کار می‌کنند که به اندازه کافی پایین هستند تا جو قابل اشتعال اطراف را حتی در شرایط خطا مشتعل نکنند. . این امر با محدود کردن انرژی الکتریکی و جلوگیری از جرقه یا منابع حرارتی اشتعال به دست می‌آید.
  • عملیات کم انرژی: طراحی‌های Intrinsic Safety انرژی الکتریکی در تجهیزات را به سطحی بسیار کم‌تر از انرژی لازم برای مشتعل کردن یک جو خطرناک، محدود می‌کند. این امر با استفاده از مدارها و قطعات کم ولتاژ و جریان کم انجام می‌شود.
  • ایمنی: مهم‌ترین مزیت Intrinsic Safety افزایش ایمنی در محیط‌های خطرناک است. خطر انفجار یا آتش‌سوزی ناشی از تجهیزات الکتریکی را تا حد زیادی کاهش می‌دهد و آسیب احتمالی به پرسنل و دارایی‌ها را به حداقل می‌رساند.
  • انعطاف‌پذیری: Intrinsic Safety امکان استفاده از تجهیزات الکتریکی را در محدوده وسیع‌تری از مناطق خطرناک از جمله مکآن‌هایی با گازها، بخارات و گرد و غبار بسیار قابل اشتعال می‌دهد و در نتیجه انعطاف‌پذیری را در انتخاب تجهیزات برای کاربردهای مختلف ارائه می‌دهد.
  • کاهش تعمیر و نگهداری: تجهیزات IS معمولا دارای اجزای کم‌تری هستند که می‌توانند فرسوده شوند یا از کار بیفتند، که منجر به نیازهای تعمیر و نگهداری کم‌تر و طول عمر بیش‌تر تجهیزات می‌شود.
  • مقرون به صرفه: در حالی که اجرای اقدامات Intrinsic Safety ممکن است به تجهیزات تخصصی و شیوه‌های نصب نیاز داشته باشد، در نهایت می‌تواند مقرون به صرفه باشد زیرا نیاز به محفظه‌های ضد انفجار گسترده یا سایر اقدامات حفاظتی را کاهش می‌دهد.
  • انطباق: طرح‌های Intrinsic Safety معمولا با استانداردها و گواهینامه‌های بین‌المللی مانند ATEX و IECEx مطابقت دارند . رعایت این استانداردها تضمین می‌کند که تجهیزات الزامات ایمنی شناخته شده را برآورده می‌کند.
  • سازگاری: Intrinsic Safety اغلب با پروتکل‌های ارتباطی دیجیتال سازگار است و آن‌را برای سیستم‌های کنترل صنعتی و اتوماسیون مدرن مناسب می‌کند.

توجه به این نکته مهم است که Intrinsic Safety یک راه حل مناسب برای همه نیست. این درجه حفاظت در برابر انفجار نیاز به طراحی دقیق، مستندسازی و ارزیابی کل سیستم الکتریکی، از جمله کابل‌ها و کانکتورها دارد تا اطمینان حاصل شود که سیستم به‌طور ذاتی ایمن باقی می‌ماند. علاوه بر این، به پرسنل آموزش دیده برای نصب، راه‌اندازی و نگهداری موثر سیستم‌های Intrinsic Safety نیاز است.

شرکت سازندهBD|SENSORS
کشور سازندهآلمان
سریBD|SENSORS - LMK 307
نوع سنسورترانسمیتر فشار
اصل اندازه گیریسلول سرامیکی
فشار مرجعگیج (نسبی)
دامنه اندازه گیری فشار (بار)از ۴۰۰ - ۰ میلی‌بار تا ۱ - ۱- بار / ۴ - ۰ تا ۲۵۰ - ۰ متر آب
حد پایین فشار (بار)۰
حد بالای فشار (بار)۲۵
حد پایین فشار (psi)۰
حد بالای فشار (psi)۳۶۲.۶
دقت≤ ± 0.5 %FS
قابلیت تنظیمخیر
زمان پاسخگویی< 10 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال جریانی ۰ تا ۲۰ میلی آمپر
سیکنال ولتاژی ۰ تا ۱۰ ولت
ولتاژ تغذیه از ۸ تا ۳۲ ولت دی سی
محافظت در برابر اتصال کوتاهبله
محافظت در برابر قطبیت معکوسبله
حد پایین دمای سیال (°C)-۱۰
حد بالای دمای سیال (°C)۷۰
حد پایین دمای محیط (°C)-۱۰
حد بالای دمای محیط (°C)۷۰
درجه حفاظتIP68
اتصال مکانیکیدریچه محافظ
دارای اسنابر فشارخیر
جنس اتصال مکانیکیسرامیک،‌ اکسید آلومینیوم (۹۶٪)
اتصال الکتریکیCable outlet
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
ATEX / Europe
IECEx / Worldwide
IEC / Worldwide
درجه محافظت در برابر انفجارIntrinsic Safety "i"
