سنسور فشار اکسترودر SAND سری PT1XXXB خروجی جریانی و ولتاژی

(دیدگاه 2 کاربر)

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند سند

ویژگی ها:

  • محدوده اندازه‌گیری فشار: ۳۵-۰ تا ۲۰۰۰-۰ بار | ۵۰۰-۰ تا ۳۰۰۰۰-۰ psi
  • خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت، ۵ – ۰ ولت، ۵ – ۱ ولت، رله ایمنی (Safe Relay)
  • سنسور دما: RTD-PT100 ،ترموکوپل تیپ K، ترموکوپل تیپ J، ترموکوپل تیپ E
  • اتصال مکانیکی:‌ Flange ,1/2UNF, M22 x 1.5 ,M18 x 1.5 ,M14 x 1.5
  • اتصال الکتریکی: ۵ پین، ۶ پین
  • تنظیم نقطه صفر: خیر
  • تنظیم نقطه اسپن: خیر

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

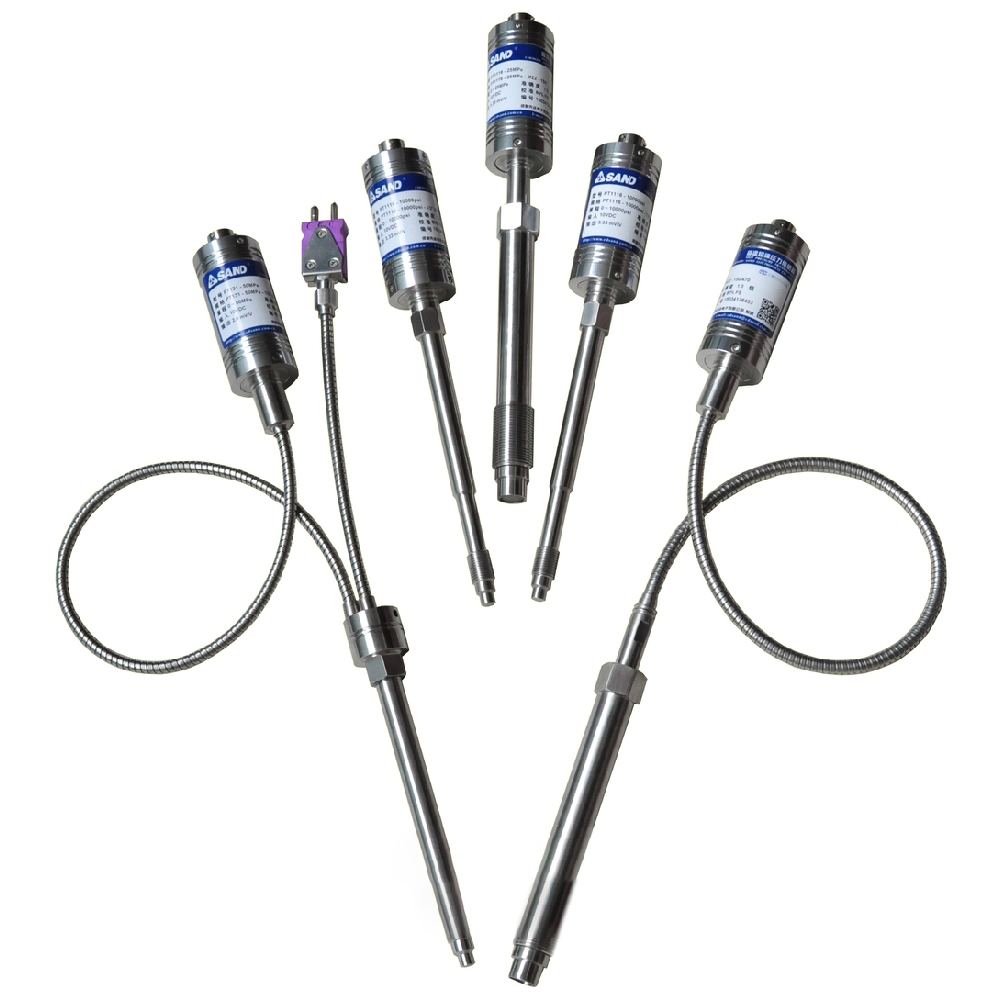

معرفی سنسور فشار اکسترودر SAND سری PT1XXXB خروجی جریانی و ولتاژی

مناسب برای فرآیند اکستروژن، تولید مستربچ، تولید گرانول، روکش سیم و کابل، لاستیک سازی

سنسور فشار اکسترودر SAND سری PT1XXXB برای اندازه‌گیری فشار مواد مذاب در فرآیندهای اکستروژن با دماهای تا ۴۰۰ درجه سانتی‌گراد ایده‌آل است. ترانسمیتر فشار اکسترودر سند سری PT1XXXB سیگنال تقویت شده استاندارد صنعتی را ارائه می‌کند که برای اتصال مستقیم به DCS و PLC یا هر کنترلر دیگری (دارای ورودی سازگار با خروجی سنسور فشار مذاب) طراحی شده‌است. پیشنهاد سنجش فرا هوشمند جهت اتصال سنسور فشار اکسترودر PT1XXXB به کنترلر و نمایشگر، کنترلر فشار سری PS9016 و نمایشگر فشار و دما سری PS1016 از برند SAND می‌باشد. ترموکوپل اختیاری در انواع ترموکوپل و RTD نیز در دسترس است. مدل‌های مختلف این سری شامل موارد زیر است (در بررسی تخصصی، به بررسی تفاوت بین مدل های مختلف زیر خواهیم پرداخت):
• PT111B/PT1116B

• PT123B/PT1236B

• PT124B/PT1246B

• PT127B/PT1276B

• PT128B/PT1286B

• PT131B/PT1316B

• PT1515B

• PT1615B

• PT1625B



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار اکسترودر SAND سری PT1XXXB

خروجی جریانی یا ولتاژی، حداکثر دمای تحمل دیافراگم ۴۰۰ درجه سانتی گراد، قابلیت تجهیز به انواع سنسور دما مانند ترموکوپل و RTD

ترانسمیتر فشار مذاب، نوعی سنسور فشار مذاب است که سیگنال خروجی آنالوگ جریانی یا ولتاژی ارائه می‌کند. ترانسمیتر فشار اکسترودر سند سری PT1XXXB برای اندازه‌گیری فشار مواد مذاب پلیمری در طول فرآیند اکستروژن تولید و طراحی شده‌است. این سنسور، فشار وارده توسط مواد مذاب را تشخیص و آن‌را به سیگنال الکتریکی تبدیل می‌کند که می‌تواند بیشتر تجزیه و تحلیل یا نظارت شود.

از نظر عملی، سنسور فشار اکسترودر SAND سری PT1XXXB به شما این امکان را می‌دهد که فشار را در فرآیند ذوب مواد ترموپلاستیک اندازه‌گیری و نظارت کنید و از کنترل بهینه فرآیند و تضمین کیفیت محصول خروجی، اطمینان حاصل کنید. سنسور فشار اکسترودر SAND سری PT1XXXB ابزاری ضروری برای صنایع درگیر در اکستروژن مانند پلاستیک، الاستیک و سایر کاربردها است که در آن نظارت دقیق فشار برای تولید مداوم و قابل اعتماد، بسیار مهم است.

از مزایای سنسور فشار مذاب می‌توان به:

  • کسب بینش ارزشمندی درباره فرآیند ذوب (اکستروژن)
  • بهبود کارایی دستگاه
  • افزایش کیفیت محصول خروجی از طریق نظارت مداوم بر فشار و دما فرآیند

اشاره کرد.

در ادامه انواع و مدل‌های مختلف سنسور فشار اکسترودر SAND سری PT1XXXB خروجی جریانی و ولتاژی را بررسی می‌کنیم.

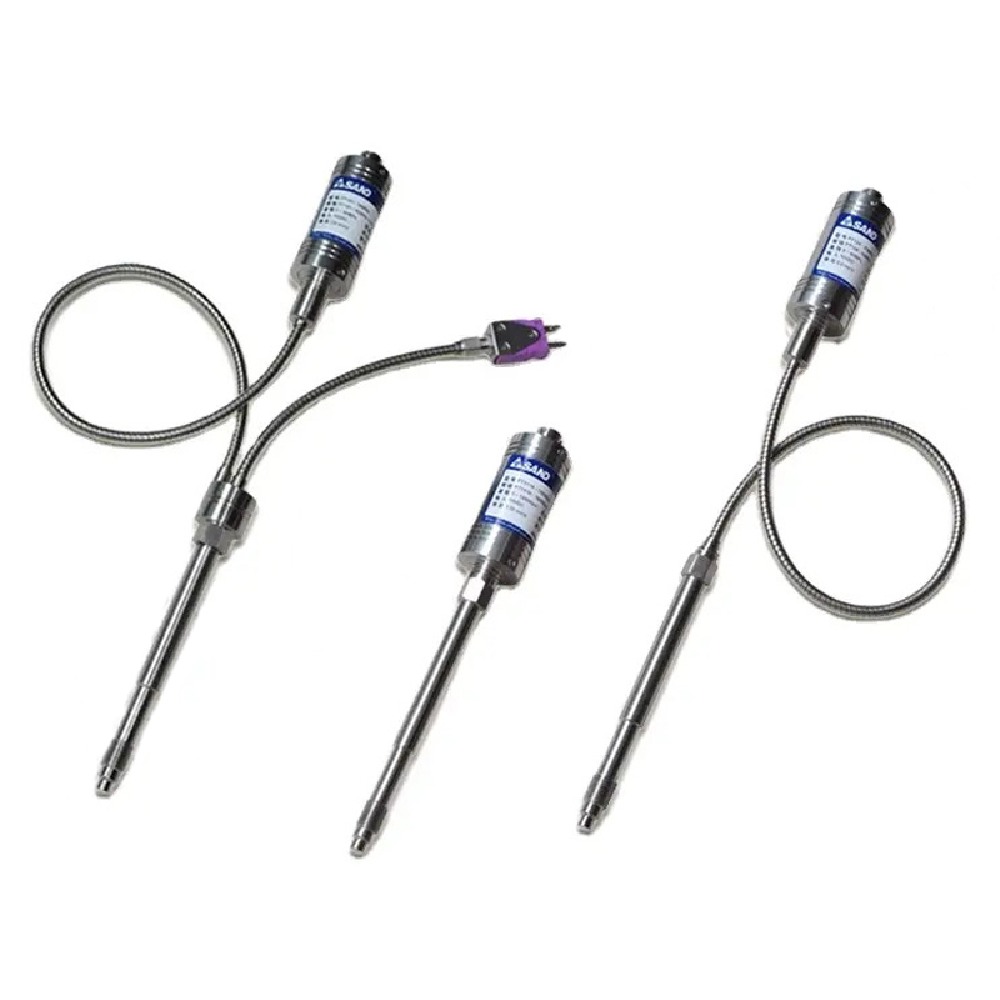

طراحی سنسور فشار اکسترودر SAND سری PT1XXXB

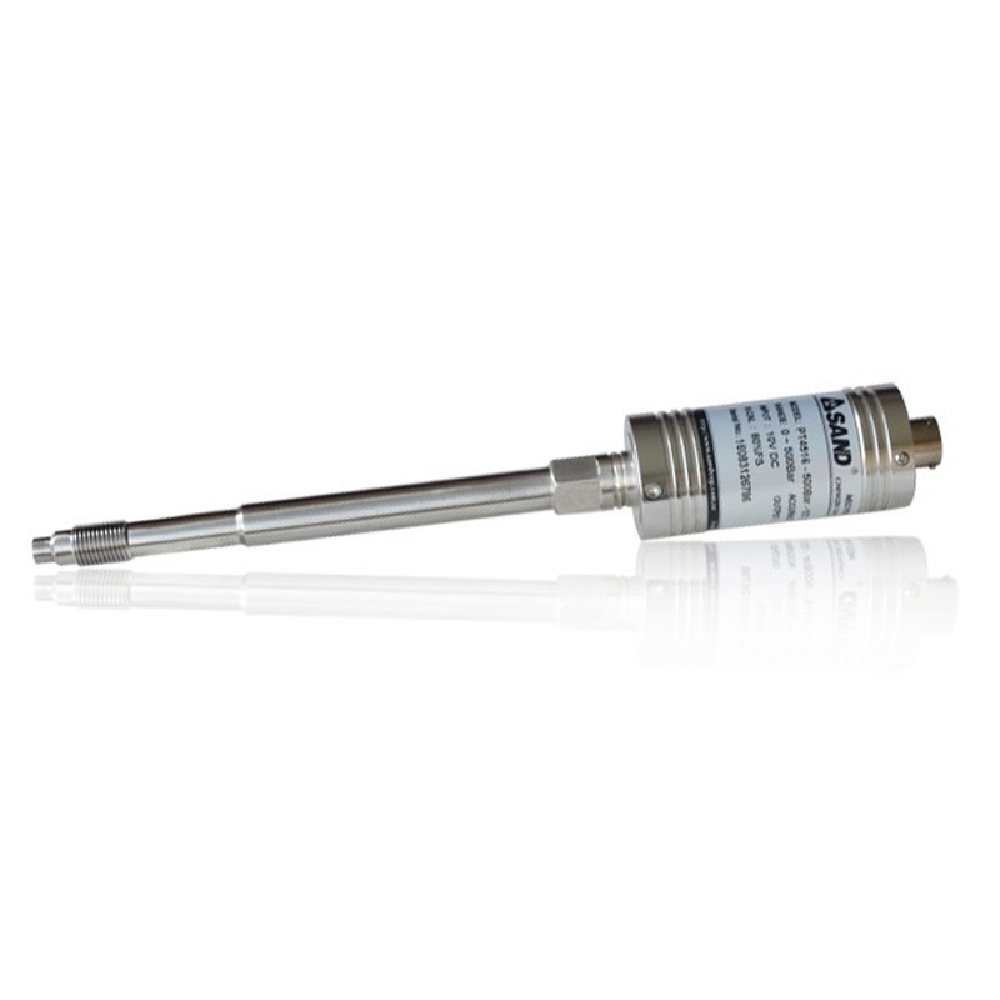

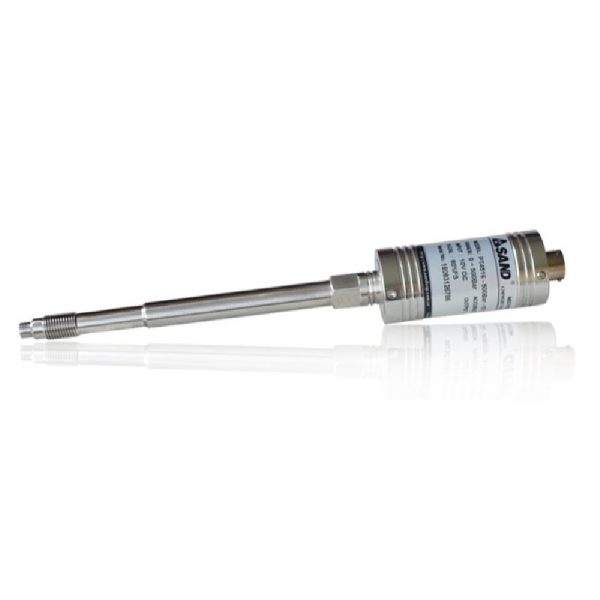

غلاف سخت

این مدل دارای نوعی از طراحی سنسور است که در آن حسگر فشار مستقیماً به یک غلاف سخت متصل است. غلاف سخت، پایداری و استحکام را فراهم می‌کند و آن‌را برای کاربردهایی که فضای محدود یا پتانسیل فشار مکانیکی وجود دارد مناسب می‌کند. غلاف می‌تواند در ابعاد مختلفی بر حسب نیاز مصرف‌کننده ساخته شود. اما باید توجه داشت در این سبک طراحی، به دلیل نزدیکی حسگر فشار سنسور فشار مذاب به فرآیند و تاثیرپذیری از دمای حاصله، دقت و درستی سنسور دستخوش تغییرات بسیار کوچکی خواهند شد و این دسته از سنسور ها برای کاربرد های مذاب در دما های بسیار بالا پیشنهاد نمی‌شوند.

سنسور فشار ملت SAND سری PT3XXXB خروجی جریانی و ولتاژی برای اکسترودر

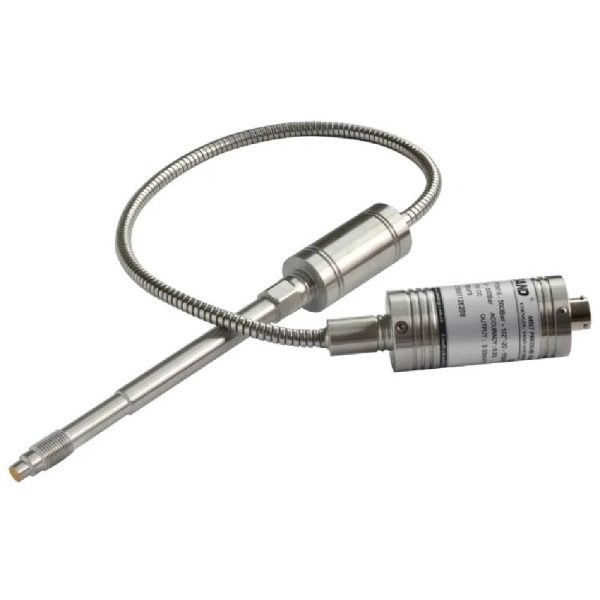

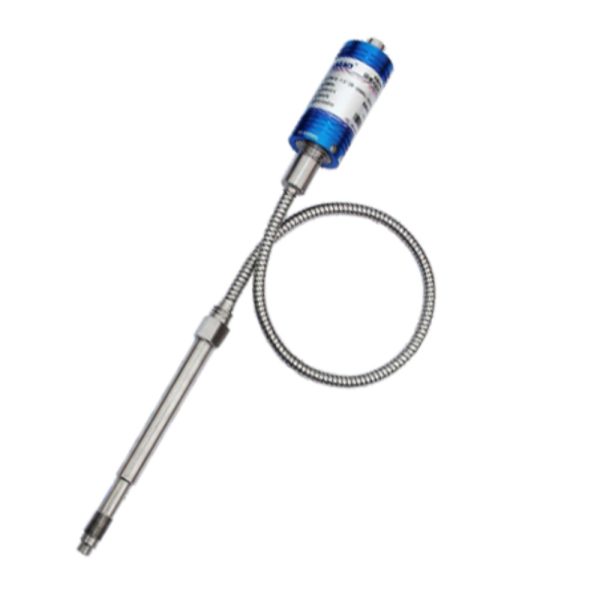

غلاف سخت + کپیلاری منعطف

این مدل مزایای غلاف سخت را با انعطاف‌پذیری کپیلاری ترکیب می‌کند. حسگر فشار به غلاف سخت متصل می‌شود، در حالی که یک کپیلاری منعطف از غلاف گسترش می‌یابد تا امکان نصب از راه دور تجهیزات الکترونیکی یا واحد نمایش را فراهم کند. این سبک طراحی زمانی مناسب است که باید حسگر فشار را از دمای بسیار زیاد حاصل از فرآیند جدا کنید تا دقت و درستی آن آسیب نبیند. این سبک طراحی سنسور فشار اکسترودر SAND سری PT1XXXB، یک طراحی بسیار محبوب و مقرون به صرفه برای استفاده در انواع فرآیند های مذاب است.

سنسور فشار اکسترودر SAND سری PT1XXXB خروجی جریانی و ولتاژی

غلاف سخت + کپیلاری منعطف + سنسور دما (پراب دما)

این مدل پیشرفته شامل تمام ویژگی‌های پیکربندی غلاف سخت + کپیلاری منعطف، به‌علاوه یک سنسور دمای متصل و یکپارچه از نوع ترموکوپل (در انواع تیپ های K، J ، S و E) و RTD است. سنسور دما به شما این امکان را می‌دهد که به‌صورت هم‌زمان، دمای مواد مذاب را همراه با فشار آن ها کنترل کنید. سنسور فشار ملت SAND سری PT1XXXB اطلاعات ارزشمندی را در مورد رفتار حرارتی فرآیند شما ارائه می‌دهد و به شما امکان می‌دهد کنترل دما را بهینه کنید و کیفیت محصولات تولیدی خود را افزایش دهید.

سنسور فشار اکسترودر SAND سری PT1XXX خروجی میلی ولت به ولت

این مدل‌های مختلف نیازها و کاربردهای مختلفی را برآورده می‌کنند و انعطاف‌پذیری و تطبیق‌پذیری را در انتخاب سنسور فشار مذاب که به بهترین شکل ممکن با نیازهای شما مطابقت دارد، به شما ارائه می‌دهند.



فناوری اندازه‌گیری سنسور فشار اکسترودر SAND سری PT1XXXB

در مورد اصل اندازه‌گیری سنسور فشار ملت SAND سری PT1XXXB باید گفت که “4-arm bonded foil strain gauge wheatstone bridge” یک روش پیچیده و قابل اعتماد است که برای اندازه‌گیری فشار در سنسور فشار مذاب استفاده می‌شود. می‌توان این اصل اندازه‌گیری را به صورت زیر توضیح داد:

استرین گیج باندد فویل|Bonded foil strain gauge

استرین گیج وسیله کوچکی است که در اثر فشار یا تغییر شکل مکانیکی، مقاومت الکتریکی خود را تغییر می‌دهد. در این حالت، استرین گیج با استفاده از یک فویل فلزی نازک که به سطح سنسور چسبانده یا متصل می‌شود، ساخته می‌شود. فشار وارده بر دیافراگم سنسور از سوی مواد مذاب، باعث تغییر کوچکی در شکل ورق فلزی می‌شود که منجر به تغییر در مقاومت الکتریکی آن می‌شود.

پل وتستون | Wheatstone bridge

پل وتستون یک آرایش مداری متشکل از چهار عنصر پیزومقاومتی است که به شکل الماسی به هم متصل شده اند. در مورد سنسور فشار مذاب SAND سری PT1XXXB، یکی از این عناصر مقاومتی، Bonded foil strain gauge است. پل ویتستون به گونه‌ای طراحی شده‌است که وقتی استرین گیج در اثر تغییرات فشار، دچار تغییر شکل شود، منجر عدم تعادل در مدار پل می‌شود.

پیکربندی ۴ بازویی

پیکربندی ۴ بازویی به چهار عنصر پیزومقاومتی در پیکربندی پل ویتستون اشاره دارد. یک بازو از Bonded foil strain gauge تشکیل شده‌است و بازوهای دیگر حاوی مقاومت‌های بسیار دقیقی هستند. هنگامی که فشار به سنسور فشار مذاب اعمال می‌شود، مقاومت استرین گیج تغییر می‌یابد و باعث عدم تعادل در مدار پل وتستون می‌شود. این تغییر مقاومت متناسب با فشار اندازه‌گیری شده‌است.

با استفاده از این اصل اندازه‌گیری، سنسور فشار اکسترودر SAND سری PT1XXXB می‌تواند کرنش مکانیکی ناشی از فشار را به دقت به سیگنال الکتریکی تبدیل کند که قابل اندازه‌گیری و تجزیه و تحلیل باشد. این عمل به شما این امکان را می‌دهد که فشار درون تجهیزات فرآیند ذوب خود را به‌طور موثر و مداوم نظارت و کنترل کنید.



مشخصات سنسور فشار اکسترودر SAND سری PT1XXXB

محدوده اندازه‌گیری فشار

محدوده فشار به حداقل و حداکثر فشاری که سنسور برای اندازه‌گیری دقیق آن طراحی شده‌است، اشاره دارد. برای سنسور فشار مذاب سری PT1XXXB محدوده فشار مشخص شده از ۳۵-۰ بار تا ۲۰۰۰-۰ بار است:

  • حد پایین ۰ بار به این معنی است که سنسور می‌تواند فشارهایی را که از صفر شروع می‌شود به دقت اندازه‌گیری کند که نشان‌دهنده عدم وجود فشار بر دیافراگم سنسور است.
  • حد بالایی بسته به مدل مصرفی متفاوت است. به عنوان مثال، اگر حد بالایی ۳۵ بار باشد، سنسور می‌تواند فشار را تا ۳۵ بار اندازه‌گیری کند. اگر حد بالایی ۲۰۰۰ بار باشد، سنسور قادر است فشار تا ۲۰۰۰ بار را به دقت اندازه‌گیری کند.

انتخاب یک سنسور فشار مذاب با محدوده فشار مناسب برای کاربردتان، ضروری است و در واقع اندازه‌گیری دقیق و قابل اعتماد را تضمین می‌کند.

خروجی سنسور فشار اکسترودر SAND سری PT1XXXB

خروجی به نوع سیگنال الکتریکی اشاره دارد که سنسور فشار ملت برای نشان دادن فشار اندازه‌گیری شده تولید می‌کند. در اینجا گزینه‌های مختلف خروجی برای ترانسمیتر فشار مذاب PT1XXXB ارائه شده‌است:

  • ۴-۲۰ میلی‌آمپر: این گزینه خروجی، سیگنال جریانی را ارائه می‌دهد که از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر متغیر است و مقداری که نمایش داده می‌شود، نشان‌دهنده اندازه‌گیری فشار مربوطه در محدوده فشار مشخص شده‌است. این یک استاندارد صنعتی رایج است و سیگنالی قوی و قابل اعتماد را ارائه می‌دهد که در برابر نویز و از دست دادن سیگنال در فواصل طولانی بسیار مقاوم است.
  • ۰-۲۰ میلی‌آمپر: مشابه گزینه قبلی، این خروجی سیگنال، جریانی از ۰ میلی‌آمپر تا ۲۰ میلی‌آمپر را ارائه می‌دهد که طیف کاملی از مقادیر جریان، از جمله خواندن صفر (بدون فشار) را فراهم می‌کند و انعطاف‌پذیری را برای کاربردهای خاص فراهم می‌کند.
  • ۰-۱۰ ولت: این گزینه خروجی، یک سیگنال ولتاژی تولید می‌کند که از ۰ ولت تا ۱۰ ولت DC متغیر است. مقدار ولتاژ مربوط به فشار اندازه‌گیری شده در محدوده فشار مشخص شده‌است. این گزینه با بسیاری از سیستم‌های کنترل سازگار است.
  • ۰-۵ ولت: مشابه گزینه قبلی، این خروجی سیگنال ولتاژی از ۰ ولت تا ۵ ولت ارائه می‌دهد.
  • ۱-۵ ولت: این گزینه خروجی یک سیگنال ولتاژ از ۱ ولت تا ۵ ولت تولید می‌کند. در مقایسه با گزینه‌های قبلی، محدوده ولتاژ محدودتری را ارائه می‌دهد.
  • Safe Relay: یک عملکرد اختیاری موجود بر روی سنسور های فشار مذاب، جهت محافظت سیستم در برابر فشار های مازاد. نقطه ست پوینت رله در زمان خریداری سنسور فشار مذاب توسط خریدار مشخص می‌شود. رله ایمنی، زمانی که سیستم تشخیص دهد فشار فرآیند از نقطه مشخص‌شده رد شده‌است، باز خواهد شد.

مناسب‌ترین گزینه خروجی به عواملی مانند سازگاری با سیستم کنترل موجود، فرمت سیگنال مورد نیاز و نیازها و شرایط استفاده بستگی دارد.

دقت ترانسمیتر فشار اکسترودر سند سری PT1XXXB

برای سنسور فشار ملت PT1XXXB عنوان “دقت” بیانگر میزان درستی و قابل اطمینان بودن اندازه‌گیری فشار ارائه شده توسط سنسور را است که مقدار آن برابر با ٪۱± است.

±٪۱: نشان‌دهنده حداقل و حداکثر انحراف یا خطای مجاز در اندازه‌گیری فشار است.

FS: مخفف “Full Scale” است که به حداکثر محدوده فشاری که سنسور می‌تواند اندازه‌گیری کند اشاره دارد.

هنگام ارزیابی دقت سنسور فشار ملت، مهم است که الزامات کاربرد خود را در نظر بگیرید. اگر فرآیند شما به اندازه‌گیری فشار بسیار دقیق نیاز دارد، ممکن است سنسوری با مشخصات دقت بالاتری مانند سری PT4XXXB را انتخاب کنید.

سنسور دما

سنسور فشار اکسترودر SAND سری PT1XXXB می‌تواند به سنسور دما مجهز شود که گزینه‌هایی مانند ترموکوپل نوع J، ترموکوپل نوع K، ترموکوپل نوع E و RTD PT100 را ارائه می‌دهد. داشتن سنسور دما به این معنی است که شما انعطاف‌پذیری لازم برای یکپارچه سازی قابلیت اندازه‌گیری دما در کنار عملکرد سنجش فشار را دارید. بیایید گزینه‌های مختلف را بررسی کنیم:

  • ترموکوپل تیپ J: ترموکوپل ها حسگرهای دمایی هستند که بر اساس اختلاف دما بین دو فلز غیر مشابه سیگنال ولتاژ تولید می‌کنند. ترموکوپل نوع J به نوع خاصی از ترموکوپل اشاره دارد که از آهن و کنستانتان به عنوان مواد ترموکوپل استفاده می‌کند و برای طیف وسیعی از اندازه‌گیری دما مناسب است.
  • ترموکوپل تیپ K: مشابه گزینه قبلی، ترموکوپل تیپ K نوع دیگری از ترموکوپل است که از کرومل و آلومل به عنوان مواد ترموکوپل استفاده می‌کند. محدوده دمایی وسیع تری نسبت به ترموکوپل نوع J دارد و به‌طور گسترده‌تری در کاربردهای مختلف صنعتی استفاده می‌شود.
  • ترموکوپل تیپ E: ترموکوپل تیپ E نوع دیگری از ترموکوپل است که از کرومل و کنستانتان به عنوان مواد ترموکوپل استفاده می‌کند. دقت بسیار خوبی را ارائه می‌دهد و به ویژه در کاربردهایی که شامل محدوده دمایی پایین‌تری هستند مفید است.
  • RTD مدل PT100: سنسور PT100 دما را بر اساس تغییر مقاومت عنصر پلاتین با دما اندازه‌گیری می‌کند. سنسورهای RTD به دلیل دقت و پایداری بالا شناخته شده‌اند که آن‌ها را برای اندازه‌گیری دقیق دما مناسب می‌کند.

انتخاب مناسب‌ترین سنسور دما به عواملی مانند محدوده دمایی فرآیند شما، سازگاری با سیستم مانیتورینگ شما و دقت مورد نیاز اندازه‌گیری دما بستگی دارد.

ولتاژ تغذیه

ولتاژ تغذیه به محدوده ولتاژ الکتریکی اشاره دارد که ترانسدیوسر برای عملکرد صحیح به آن نیاز دارد. برای سنسور فشار PT1XXXB، ولتاژ منبع تغذیه مشخص شده از ۹ تا ۳۶ ولت دی سی است.

بر این اساس، ۳۶-۹ ولت نشان می‌دهد که سنسور می‌تواند در محدوده ولتاژ ۹ ولت تا ۳۶ ولت کار کند و DC مخفف Direct Current است که نشان می‌دهد سنسور به یک منبع ولتاژ ثابت و پایدار بدون نوسانات جریان متناوب (AC) نیاز دارد.

با رعایت محدوده ولتاژ تغذیه توصیه شده، می‌توانید اطمینان حاصل کنید که سنسور فشار اکسترودر SAND سری PT1XXXB بهینه عمل می‌کند و اندازه‌گیری دقیق فشار را برای کاربرد شما ارائه می‌دهد.

محدوده دمای دیافراگم ترانسمیتر فشار اکسترودر SAND

محدوده دمای دیافراگم به محدوده دمایی اشاره دارد که دیافراگم، که جزء مهم سنسور فشار مذاب است، می‌تواند بدون به خطر انداختن عملکرد یا درستی آن تحمل کند. در مورد سنسور فشار اکسترودر SAND سری PT1XXXB، محدوده دمای دیافراگم مشخص شده ۴۰۰-۰ درجه سانتی‌گراد است.

توجه به این نکته ضروری است که محدوده دمای دیافراگم ارائه شده، مختص این مدل خاص سنسور فشار مذاب یعنی سری PT1XXXB است. بسیار مهم است که شرایط دمایی فرآیند خود را در نظر بگیرید و اطمینان حاصل کنید که محدوده مشخص شده با شرایط فرآیند شما مطابقت دارد.

مشخصات مکانیکی سنسور فشار SAND سری PT1XXXB

اتصال مکانیکی به روش و نوع اتصال فیزیکی مورد استفاده برای اتصال سنسور فشار مذاب به فرآیند یا تجهیزات اشاره دارد. انواع اتصال مکانیکی برای سنسور فشار اکسترودر SAND سری PT1XXXB به شرح زیر است:

  • 1/2″-20UNF: این به یک اتصال رزوه ای با اندازه ۱/۲ اینچ (۱۲.۷ میلی‌متر) و استاندارد رزوه ای Unified Fine (UNF) اشاره دارد. اندازه رزوه معمولا بر حسب اینچ اندازه‌گیری می‌شود و عدد آن نشان‌دهنده قطر رزوه است.
  • M22 x 1.5: این نشان‌دهنده یک اتصال رزوه ای متریک با اندازه ۲۲ میلی متر و گام (فاصله بین رزوه ها) ۱.۵ میلی متر است. اندازه رزوه بر حسب میلی متر اندازه‌گیری می‌شود و عدد بعد از M قطر رزوه را نشان می‌دهد.
  • M18 x 1.5: به‌طور مشابه، این یک اتصال رزوه متریک با اندازه قطر ۱۸ میلی متر و گام ۱.۵ میلی متر است.
  • M14 x 1.5: یک اتصال رزوه ای متریک دیگر با اندازه قطر ۱۴ میلی متر و گام ۱.۵ میلی متر.
  • Flange: این مورد به گزینه اتصال فلنجی اشاره دارد. فلنج یک ساختار صاف و دیسک مانند با سوراخ هایی است که به سنسور اجازه می‌دهد تا با استفاده از اتصالات فلنج سازگار، به فرآیند یا تجهیزات متصل شود.

انتخاب این‌که کدام اتصال مکانیکی بهتر است به عوامل مختلفی بستگی دارد، از جمله شرایط استفاده و تجهیزات موجود.

تعیین دقیق جزییات رزوه و اندازه های مورد نیاز برای کاربرد شما بسیار مهم است. اگر در مورد نوع و اندازه رزوه مطمئن نیستید، توصیه می‌شود برای اطمینان از اتصال مناسب و ایمن با متخصصین ما مشورت کنید یا به مشخصات ابعادی موجود در دیتاشیت سنسور فشار اکسترودر SAND سری PT1XXXB مراجعه کنید.

متریال اتصال مکانیکی

جنس اتصال مکانیکی مشخص شده برای سنسور فشار اکسترودر سند سری PT1XXXB عبارتند از:

  • INCONEL® 718 With TiAIN Coating (Titanium Aluminum Nitride)
  • INCONEL® 718 With TiN Coating (Titanium Nitride)

INCONEL® 718 یک آلیاژ مبتنی بر نیکل با استحکام بالا و مقاوم در برابر خوردگی است که به دلیل خواص مکانیکی عالی و مقاومت در برابر دما بسیار شناخته شده‌است. به‌طور معمول در محیط‌های سختی که نیاز به مقاومت در برابر دماهای شدید، شرایط فشار بالا و مواد خورنده دارند، استفاده می‌شود. حالا بیایید در مورد پوشش ها بحث کنیم:

پوشش TiAIN (نیترید آلومینیوم تیتانیوم)

TiAIN یک پوشش سخت است که از تیتانیوم، آلومینیوم و نیتروژن تشکیل شده‌است. این سختی، مقاومت در برابر سایش و مقاومت در برابر اکسیداسیون را افزایش می‌دهد. پوشش‌ TiAIN اغلب بر روی سطوحی که در معرض محیط‌های ساینده یا دارای تنش هستند اعمال می‌شوند تا دوام و طول عمر دیافراگم و تبعاً سنسور فشار ملت را نیز افزایش دهند.

پوشش TiN (نیترید تیتانیوم)

TiN یک پوشش نازک از نیترید تیتانیوم است که سختی عالی، مقاومت در برابر سایش و خواص اصطکاک کم را ارائه می‌کند که برای محافظت از دیافراگم در برابر سایش و خوردگی ارائه می‌شود. پوشش‌ TiN معمولاً برای بهبود عملکرد و طول عمر قطعاتی که تحت اصطکاک و سایش قرار می‌گیرند، مانند اتصالات مکانیکی، استفاده می‌شوند.
با استفاده از INCONEL® 718 به عنوان ماده پایه برای اتصال مکانیکی و اعمال پوشش TiAIN یا TiN، سنسور فشار اکسترودر SAND سری PT1XXXB مقاومت خود را در برابر سایش، خوردگی و سایر عوامل محیطی افزایش می‌دهد. این پوشش ها طول عمر و عملکرد اتصال مکانیکی را بهبود می بخشند و دوام و قابلیت اطمینان بودن آن‌را در شرایط عملیاتی چالش برانگیز تضمین می‌کند.

طول غلاف سنسور فشار اکسترودر SAND سری PT1XXXB

منظور از طول غلاف، طول استم (Stem) یا شفت سنسور فشار مذاب است. در مورد این محصول، طول غلاف مشخص شده ۱۵۰ میلی‌متر (۱۵ سانتی متر) است.

طول غلاف تعیین می‌کند که دیافراگم سنسور تا چه اندازه در فرآیند یا ماشینی که در آن نصب می‌شود، گسترش می‌یابد. طول غلاف بلندتر، مانند ۱۵۰ میلی‌متر، دسترسی بیشتری را فراهم می‌کند و زمانی که نیاز دارید سنسور را در یک مکان خاص قرار دهید یا به قسمت‌های عمیق‌تر یا فرورفته دستگاه برسانید، می‌تواند مفید باشد.

طول کپیلاری

طول کپیلاری منعطف، به طول لوله کپیلاری اشاره دارد که غلاف سنسور فشار مذاب را به بدنه، که شامل مدارات و قطعات الکترونیکی است، متصل می‌کند. برای سنسور فشار اکسترودر SAND سری PT1XXXB طول کپیلاری مشخص شده ۴۷۰ میلی‌متر (۴۷ سانتی متر) است.

اتصال الکتریکی

اتصال الکتریکی سنسور فشار اکسترودر SAND سری PT1XXXB به نوع و پیکربندی کانکتور الکتریکی مورد استفاده برای برقراری ارتباط الکتریکی بین سنسور فشار مذاب و سیستم کنترل و نمایش اشاره دارد. انواع اتصال الکتریکی برای این سری محصول عبارتند از:

  1. ۵ پین: این یک اتصال کانکتوری ۵ پین است. یک کانکتور ۵ پین معمولا از پنج پایه رسانا یا پایانه مجزا در محفظه کانکتور تشکیل شده‌است. هر پین عملکرد الکتریکی خاصی مانند منبع تغذیه، انتقال سیگنال یا اتصال زمین را انجام می‌دهد.
  2. ۶ پین: این نیز به یک کانکتور الکتریکی ۶ پین اشاره دارد که شامل شش پایه یا پایانه رسانا در محفظه کانکتور است.
اتصال الکتریکی سری PT124G-111-111T-121-121T
اتصال الکتریکی کانکتور ۶ پین

مایع پرکننده

مایع پرکننده سنسور فشار به مایعی اطلاق می‌شود که حفره یا فضای خالی بین حسگر فشار و دیافراگم سنسور فشار مذاب را پر می‌کند که برای سنسور فشار اکسترودر SAND سری PT1XXXB، مایع پرکننده مشخص شده جیوه است.

در ذیل، اطلاعاتی در مورد کاربرد و ویژگی های جیوه به عنوان مایع پرکننده آورده شده‌است:

  • محیط انتقال: مایع پرکننده، مانند جیوه، برای انتقال فشار از فرآیند یا محیط به حسگر فشار سنسور استفاده می‌شود. فضای خالی بین دیافراگم و حسگر فشار را پر می‌کند و امکان انتقال هیدرولیکی تغییر شکل های دیافراگم ناشی از فشار سیال به حسگر فشار را می‌دهد.
  • چگالی بالا: جیوه به دلیل چگالی بالای خود شناخته شده‌است که امکان اندازه‌گیری دقیق فشار را فراهم می‌کند. چگالی بالا تضمین می‌کند که حتی تغییرات فشار کوچک منجر به تغییرات قابل اندازه‌گیری در موقعیت یا تغییر شکل دیافراگم می‌شود.
  • پایداری دما: جیوه پایداری دمایی خوبی از خود نشان می‌دهد و آن‌را برای کاربردهایی که شامل فرآیندهای با دمای بالا هستند، مناسب می‌سازد. این خاصیت جیوه می‌تواند در برابر دماهای بالا بدون تاثیر قابل توجهی بر خواص فیزیکی آن یا به خطر انداختن دقت اندازه‌گیری، مقاومت کند.

شایان ذکر است که به دلیل نگرانی‌های زیست محیطی و ایمنی مرتبط با جیوه، روند جهانی به سمت استفاده از مایعات پرکننده جایگزین در سنسورهای فشار (مانند سدیم پتاسیم) می‌رود. بسیاری از سنسورهای فشار مذاب مدرن اکنون از مایعات پرکننده غیر مبتنی بر جیوه استفاده می‌کنند که عملکرد و دقت اندازه‌گیری مشابهی را ارائه می‌کنند و در عین حال سازگارتر با محیط زیست و البته، ایمن‌تر هم هستند.

کالیبراسیون شنت داخلی

کالیبراسیون شنت داخلی یک ویژگی است که برخی از سنسورهای فشار مذاب برای تولید خروجی توسط یک تحریک الکتریکی تا ۸۰٪ از مقیاس کل اندازه‌گیری را دارند. این ویژگی می‌تواند به شما در تنظیم دقیق سیستم کنترل یا عیب‌یابی ترانسمیتر فشار مذاب خود کمک کند.

کالیبراسیون شنت داخلی تکنیکی برای شبیه‌سازی کرنش (Strain) در مدار پل وتسون استرین گیج (کرنش سنج) پیزو مقاومتی با شنت کردن یک پایه از پل است (پل وتسون از چهار پیزورزیستور تشکیل شده است که هریک، یک پایه از پل وتسون محسوب می‌شود). برای فعال کردن کالیبراسیون شنت داخلی، باید دو پایه را اتصال کوتاه کنید (پایه‌هایی که در دیتاشیت سنسور فشار اکسترودر SAND سری PT1XXXB مشخص می‌شود). این عمل یک خروجی شبیه‌سازی شده تولید می‌کند که می‌توانید از آن برای کالیبره یا مقیاس بندی ابزار دقیق خود استفاده کنید.

توجه به این نکته ضروری است که کالیبراسیون شنت یک روش استاندارد است که توسط سازنده برای کالیبره کردن خروجی سنسور قبل از تحویل به مشتری انجام می‌شود. با این حال، کالیبراسیون مجدد دوره ای نیز ممکن است برای حفظ دقت طولانی مدت و در نظر گرفتن هرگونه تغییر در طول زمان لازم باشد.

نحوه نصب سنسور فشار اکسترودر SAND سری PT1XXXB

  • در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار اکسترودر SAND سری PT1XXXB اشاره کنیم:
  • محل نصب: مکانی را برای نصب سنسور فشار اکسترودر SAND انتخاب کنید که نزدیک مسیر جریان مذاب باشد (مانند هد) و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: دیافراگم سنسور فشار مذاب باید با مسیر جریان مذاب به‌صورت مماس و با بدنه داخلی مسیر عبور مذاب، هم‌سطح باشد.

نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور فشار اکسترودر PT1XXXB به درستی ایمن و عایق شده باشند. از اندازه مناسب کابل استفاده کنید و دستورالعمل های تولید کننده را برای سیم کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می‌توانید اطمینان حاصل کنید که سنسور فشار مذاب، خوانش دقیق و قابل اعتمادی را برای اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سؤال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.



مدل‌های مختلف سنسور فشار اکسترودر SAND سری PT1XXXB

سنسور فشار اکسترودر SAND سری PT111B/PT1116B

این پارت نامبر، متعلق به سبک طراحی غلاف سخت است:

  • سنسور فشار مذاب PT111B: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1116B: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر SAND سری PT123B/PT1236B

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری به همراه اتصال مکانیکی 20UNF-1/2 است:

  • سنسور فشار مذاب PT123B: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1236B: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر SAND سری PT124B/PT1246B

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری به همراه اتصال مکانیکی M14 x 1.5 است:

  • سنسور فشار مذاب PT124B: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1246B: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر SAND سری PT127B/PT1276B

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری به همراه اتصال مکانیکی M22 x 1.5 است:

  • سنسور فشار مذاب PT127B: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1276B: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر SAND سری PT128B/PT1286B

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری به همراه اتصال مکانیکی M18 x 1.5 است:

  • سنسور فشار مذاب PT128B: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1286B: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر SAND سری PT131B/PT1316B

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری + سنسور دما است:

  • سنسور فشار مذاب PT131B: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1316B: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر SAND سری PT1515B

محدوده اندازه‌گیری فشار بین ۰ تا ۵۰ بار تا ۰ تا ۲۰۰۰ بار. دقت اندازه‌گیری ±1.0% FS و ±1.5% FS. خروجی جریانی و ولتاژی. حداکثر دمای تحمل دیافراگم: ۳۰۰ درجه سانتی‌گراد.

سنسور فشار اکسترودر SAND سری PT1615B

محدوده اندازه‌گیری فشار بین ۰ تا ۵۰ بار تا ۰ تا ۲۰۰۰ بار. دقت اندازه‌گیری ±1.0% FS و ±1.5% FS. خروجی جریانی و ولتاژی. حداکثر دمای تحمل دیافراگم: ۴۰۰ درجه سانتی گراد.

سنسور فشار اکسترودر SAND سری PT1625B

محدوده اندازه‌گیری فشار بین ۰ تا ۵۰ بار تا ۰ تا ۲۰۰۰ بار. دقت اندازه‌گیری ±1.0% FS و ±1.5% FS. خروجی جریانی و ولتاژی. حداکثر دمای تحمل دیافراگم: ۴۰۰ درجه سانتی گراد. همراه با پراب دمای ترموکوپل نوع E و J و K و S و RTD100

مشخصات سنسور فشار اکسترودر SAND سری PT1XXXB

شرکت سازندهSAND
کشور سازندهچین
سریPT1XXXB
نوع سنسورترانسمیتر فشار مذاب
مدلغلاف سخت
غلاف سخت + کپیلاری منعطف
غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیری4-arm bonded foil strain gauge wheatstone bridge
دامنه اندازه گیری فشار (بار)از ۳۵ - ۰ تا ۲۰۰۰ - ۰
دامنه اندازه گیری فشار (psi)از ۵۰۰ - ۰ تا ۳۰۰۰۰ - ۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۲۰۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۹۰۰۷.۵
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال جریانی ۰ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۱۰ ولت
سیگنال ولتاژی ۰ تا ۵ ولت
سیگنال ولتاژی ۱ تا ۵ ولت
Safe Relay
دقت و درستی≤ ± 1 %FS
سنسور دمابله
نوع سنسور دماE ترموکوپل نوع
J ترموکوپل نوع
K ترموکوپل نوع
RTD-PT100
ولتاژ تغذیهاز ۹ تا ۳۶ ولت دی سی
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۴۰۰
اتصال مکانیکی1/2″-20UNF
M22 x 1.5
M18 x 1.5
M14 x 1.5
Flange
جنس اتصال مکانیکیINCONEL® 718 With TiAIN Coating (Titanium Aluminum Nitride)
INCONEL® 718 With TiN Coating (Titanium Nitride)
طول غلاف [mm]۱۵۰
طول کپیلاری [mm]۴۷۰
اتصال الکتریکی5-Pin connector
6-Pin connector
مایع پرکنندهجیوه
تنظیم نقطه صفرخیر
تنظیم نقطه اسپنخیر
نمایشگرخیر
تنظیم خودکار نقطه صفربله
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی80% ± 1%
درجه محافظت در برابر انفجارExiallBT6

کاربرد های سنسور فشار اکسترودر SAND سری PT1XXXB

برخی از کاربردهای صنعتی که در آنها می‌توان از سنسور فشار اکسترودر SAND سری PT1XXXB استفاده شود عبارت‌اند از:

  • اندازه‌گیری فشار مواد مذاب در فرآيند اکستروژن و سایر فرآیندهایی که مواد در دمای بالا مذاب می‌شوند را نمایش دهد. از جمله این کاربرد ها می‌توان به تولید پروفیل، لوله های PVC و لوله های فاضلاب
  • تولید گرانول
  • فرآیند روکش کردن سیم و کابل
  • فرآیند بازیافت پلاستیک
  • فرآیند تولید مستربچ
  • فرآیند تولید بسته‌بندی محصولات غذایی و صنعتی
  • فرآيند لاستیک سازی
نام فایللینک دانلود
دیتاشیت سنسور فشار اکسترودر SAND سری PT1XXXBPDF Icon

2 دیدگاه برای سنسور فشار اکسترودر SAND سری PT1XXXB خروجی جریانی و ولتاژی

  1. حمیدرضا هاشم پور

    من این مدل سنسور فشار سند برای اکسترودر دو مارپیچ استفاده میکنم. سنسور مذاب را روی هد وصل کردم و خروجیش را به نمایشگر ps1016 که از ابتدا روی کیت اکسترودرم بود وصل کردم. سنسور خوبیه. بسته بندیش خیلی خوبه و سالم هم بدستم رسید. فقط ای کاش کاتالوگ فارسی برای نحوه نصب داشت.

    • علی اکبر شیرازی

      حمیدرضا جان، درود بر شما دوست عزیز
      گاهی اوقات هنگام ترجمه مطالب از انگلیسی به فارسی، ممکن است به مضمون محتوا و معنای کل آسیب برسد و شخص خواننده را به اشتباه بیندازد. اما حتما کیس شما به بخش تحقیق و توسعه ریدایرکت میشه تا در صورت امکان و تا جایی که خواننده را دچار اشتباه نکند، یک نسخه فارسی از دیتاشیت تهیه شود. در غیر اینصورت، یک راهنمای فارسی از نحوه نصب سنسور های فشار مذاب تهیه می‌کنیم و در قسمت بلاگ قرار می‌دهیم تا بتوانیم شما را بهتر در این کیس راهنمایی کنیم.
      ممنونم بابت فیدبک خوبتان، موفق باشید.

  2. احمد متوسلی

    من پروفیل درب و پنجره تولید میکنم و به سنسور فشار برای اکسترودرها نیاز دارم. متوسط 300 تا 400 بار فشار در خط داریم (در واقع سنسور قبلی این رنج فشار رو داشت) و میخوام به کنترلر وصلشون کنم که پمپ را کنترل کنند. آیا پک کامل دارید که هم سنسور باشه هم کنترلر؟ اگر هست لطفا قیمت بفرمایید.

    • علی اکبر شیرازی

      درود بر شما دوست عزیز
      برای مشاوره و راهنمایی کامل درباره تجهیز اکسترودر خود به سنسور فشار مذاب می‌توانید با کارشناسان فنی ما تماس بگیرید. آن ها شما را در این زمینه راهنمایی خواهند کرد.
      در این کیس، شما به سنسور فشار 500 بار (50 مگاپاسکال) نیاز دارید و همچنین نوع رزوه مورد نظر برای اتصال مکانیکی را نیز به کارشناس مربوطه اطلاع دهید. در رابطه با کنترلر، خروجی های مورد نیاز را نیز اطلاع دهید.
      موفق و پیروز یاشید.

دیدگاه خود را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

اسکرول به بالا
