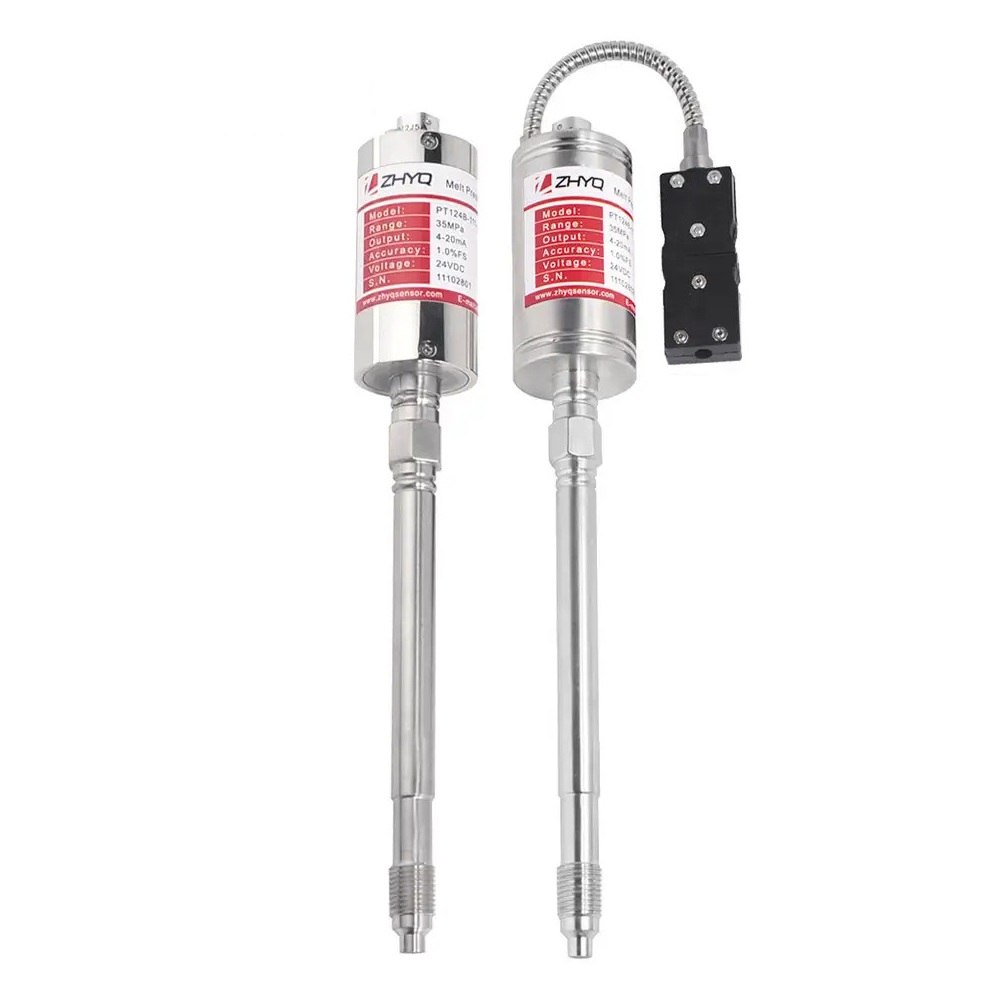

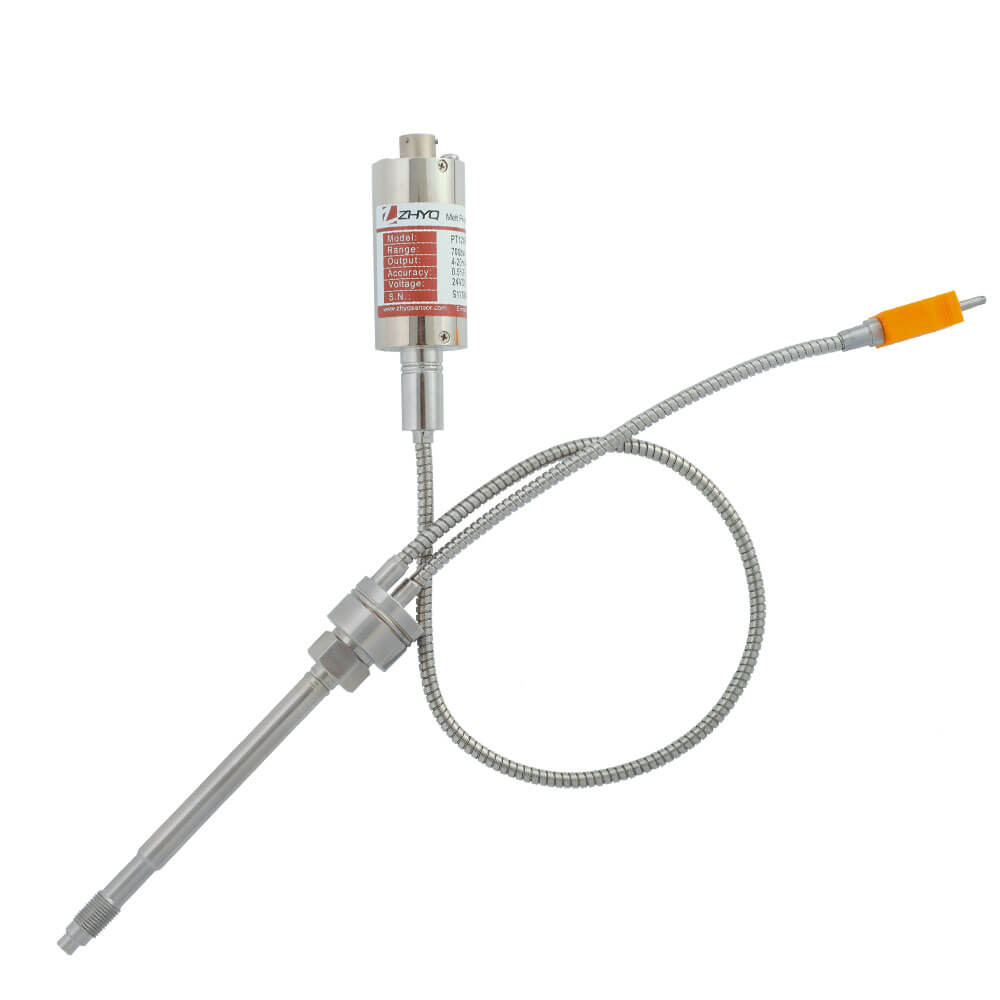

سنسور فشار مذاب ZHYQ سری PT124G-111/111T/121/121T

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی‌ها:

  • محدوده اندازه‌گیری فشار: ۱۰۰-۰ تا ۱۵۰۰-۰ بار | ۱۴۵۰-۰ تا ۲۱۷۵۵-۰ psi
  • خروجی: ۲ میلی ولت به ولت، ۳.۳۳ میلی ولت به ولت
  • سنسور دما: ترموکوپل نوع K, J, E و RTD مدل PT100
  • اتصال مکانیکی:‌ 1/2UNF, M14 x 1.5, M18 x 1.5, M22 x 1.5
  • اتصال الکتریکی: ۵ یا ۶ پین

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

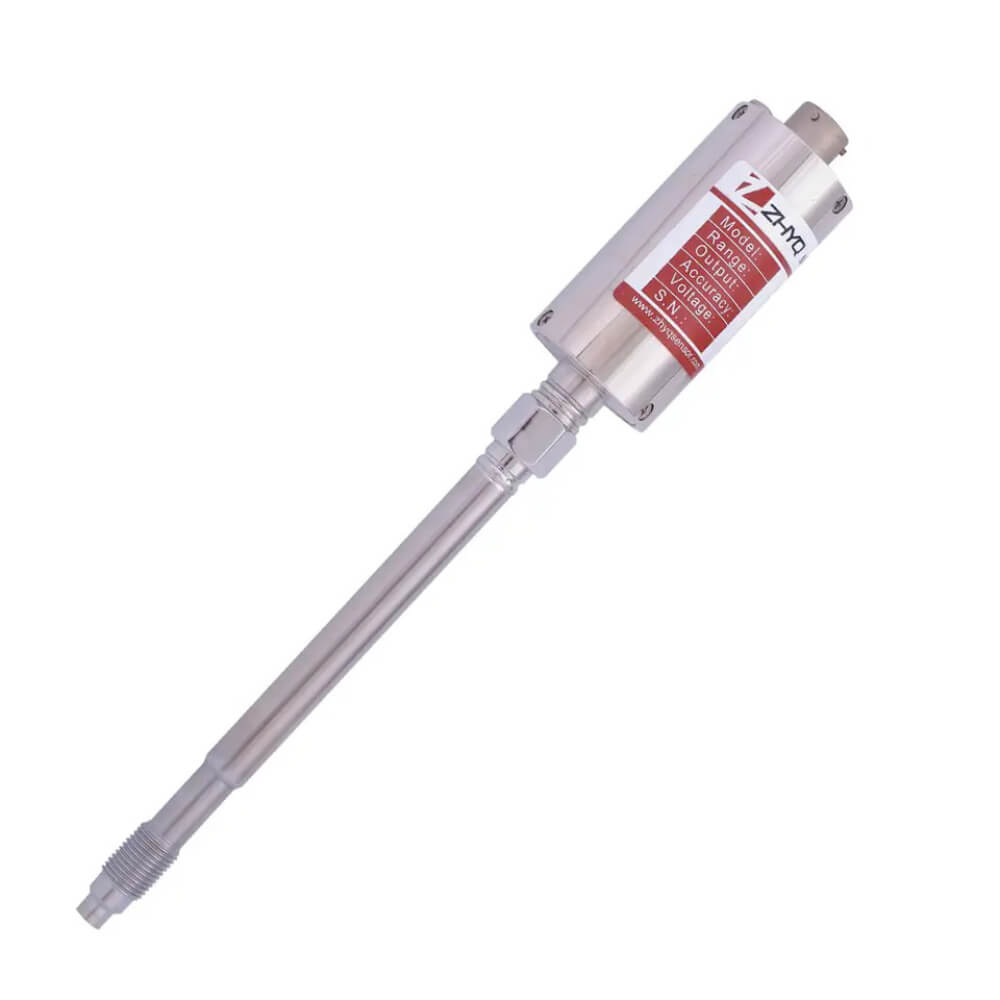

معرفی سنسور فشار مذاب سری PT124G-111/111T/121/121T

مناسب برای فرآیند اکستروژن، قالب‌گیری تزریقی (و بادی) و تولید پلیمر

سنسور فشار مذاب ZHYQ سری PT124G-111/111T/121/121T یک سنسور فشار با قیمت مناسب است که به همراه غلاف محکم طراحی شده‌است. در این سری مدل‌های PT124G-111T/121T با ترموکوپل عرضه می‌شوند که می‌توانند فشار و دما را به‌صورت هم‌زمان در یک نقطه اندازه‌گیری کند. این محصول دارای کالیبراسیون داخلی شنت ۸۰ درصد کل بازه اندازه‌گیری و سیگنال خروجی میلی ولت به ولت است. این سنسور فشار مذاب قابلیت انطباق با کنترلر فشار و دما انواع برندها را دارد. اما توصیه ما نصب این سنسور با کنترلر ZHYQ مدل N70 می‌باشد. این محصول دارای مزیت پایداری بالا، تکرارپذیری و عملکرد خوب ضد نویز می‌باشد.

در قسمت ویدیو، ویدیویی کوتاه ولی جامع جهت آشنایی شما با قسمت‌های مختلف سنسور فشار مذاب سری PT124G از شرکت ZHYQ توسط تیم ما ساخته شده‌است. امیدواریم مفید واقع شود!



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار مذاب سری PT124G-111/111T/121/121T

خروجی میلی ولت به ولت، حداکثر دمای تحمل دیافراگم ۵۵۰ درجه سانتی گراد

سنسور فشار مذاب PT124G با خروجی میلی ولت به ولت که با فناوری استرین گیج طراحی و با بالاترین کیفیت استاندارد ساخته شده است، حتی در محیط های خشن صنعتی، خوانش‌های دقیق و مداوم را ارائه می‌دهد. PT124G-111/111T/121/121T با داشتن یک بدنه از جنس استیل ضد زنگ، محدوده دمای وسیع و گزینه های متنوع خروجی میلی ولت به ولت شامل 2mV/V و 3.33mV/V، انتخابی ایده‌آل برای مهندسان و اپراتور های فرآیندی است که به دنبال بهینه‌سازی سیستم‌های نظارت بر فشار خود برای حداکثر عملکرد و کارآیی است. در این بررسی تخصصی، ما کاملاً مشخصات و قابلیت های این سنسور فشار مذاب را زیر ذره‌بین قرار می‌دهیم تا به شما نشان دهیم که چگونه می‌تواند به شما در هوشمند و خودکار سازی فرآیند تولیدی‌تان کمک کند.

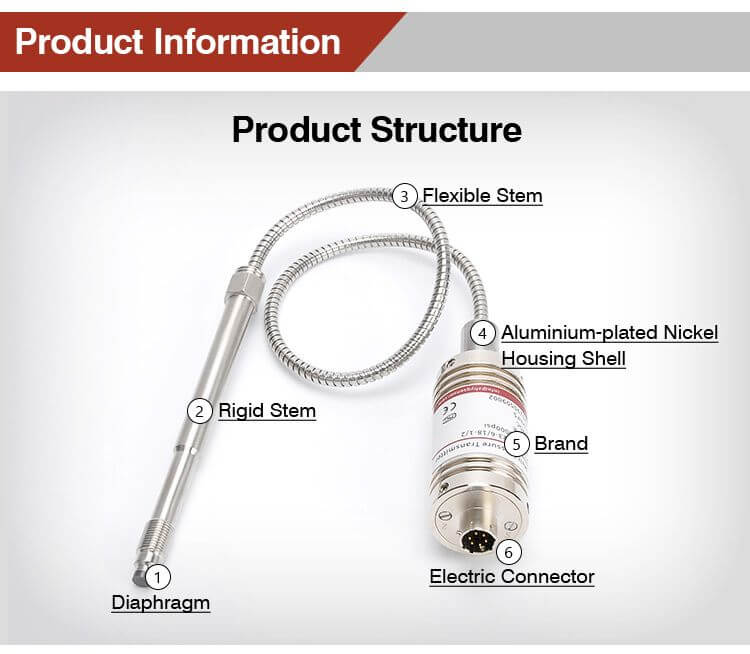

قسمت های مختلف سنسور فشار مذاب سری PT124G-111/111T/121/121T



توضیحات قسمت های مختلف سری PT124G-111-111T-121-121T

دیافراگم: قلب سنسور فشار مذاب PT124G-111(T)/121(T) دیافراگم است که از فولاد ضد زنگ با کیفیت و دقت بالا طراحی شده است تا تغییرات فشار را به سیگنال‌های الکتریکی تبدیل کند. دیافراگم بسیار حساس و زمان پاسخ آن (Response Time) بسیار سریع است (در حد چندین میلی ثانیه) و به شما اطمینان می‌دهد که فشار را دقیقاً در زمان واقعی بخواند.

غلاف سخت: قسمت غلاف سنسور نیز از فولاد ضد زنگ با کیفیت بالا ساخته و به منظور پشتیبانی پایدار از دیافراگم طراحی شده است. غلاف دقیقاً برای اطمینان از تناسب کامل با دیافراگم ساخته و برای حفظ یکپارچگی اندازه‌گیری فشار با دقت کالیبره شده است.

کپیلاری منعطف: قسمت کپیلاری یک بخش اساسی از سنسور فشار PT124G-111(T)/121(T) است که به دیافراگم اجازه می‌دهد تا در پاسخ به تغییرات در فشار حرکت کند. کپیلاری منعطف از یک ماده بسیار انعطاف پذیر و بادوام ساخته شده است که می‌تواند در برابر محیط فشار قوی و خم شدن مکرر، بدون هیچ آسیبی باقی بماند. این فناوری به دلیل اینکه از فناوری استرین گیج بهره می‌برد، در کپیلاری آن هیچ‌گونه مایع پرکننده‌ای وجود ندارد و می‌توان گفت فناوری آن خشک است پس می‌توان از آن برای سیالات خاص نیز استفاده کرد.

بدنه نیکل آلومینیومی: سنسور فشار مذاب PT124G-111(T)/121(T) در یک بدنه ساخته شده از آلیاژهای نیکل و آلومینیوم قرار دارد که محافظت بسیار خوبی در برابر عوامل محیطی از جمله افزایش ناگهانی دما، خوردگی و ضربه دارد. این بدنه برای مقاومت در برابر محیط های سخت و اطمینان از طول عمر بلند مدت ترانسدیوسر و مدارات داخلی، طراحی شده است.

لیبل برند: این سری همچنین دارای یک لیبل بر روی بدنه است که نشان دهنده پارت نامبر محصول، محدوده اندازه‌گیری فشار، خروجی، دقت سنسور، ولتاژ تغذیه و دیگر اطلاعات مهم است. این برچسب برای اطمینان از شناسایی آسان محصول و فراهم آوردن قابلیت ردیابی در صورت بروز هرگونه مسئله یا نگرانی طراحی شده است.

اتصال الکتریکی: سنسور فشار مذاب PT124G-111(T)/121(T) مجهز به یک اتصال الکتریکی با کیفیت بالا است که امکان ادغام آسان (چفت شدن) و قابل اعتماد را با سیستم کنترل شما فراهم می‌کند. این اتصال با دقت طراحی شده است تا یک اتصال ایمن و پایدار و اطمینان از انتقال دقیق و مداوم سیگنال فراهم شود.

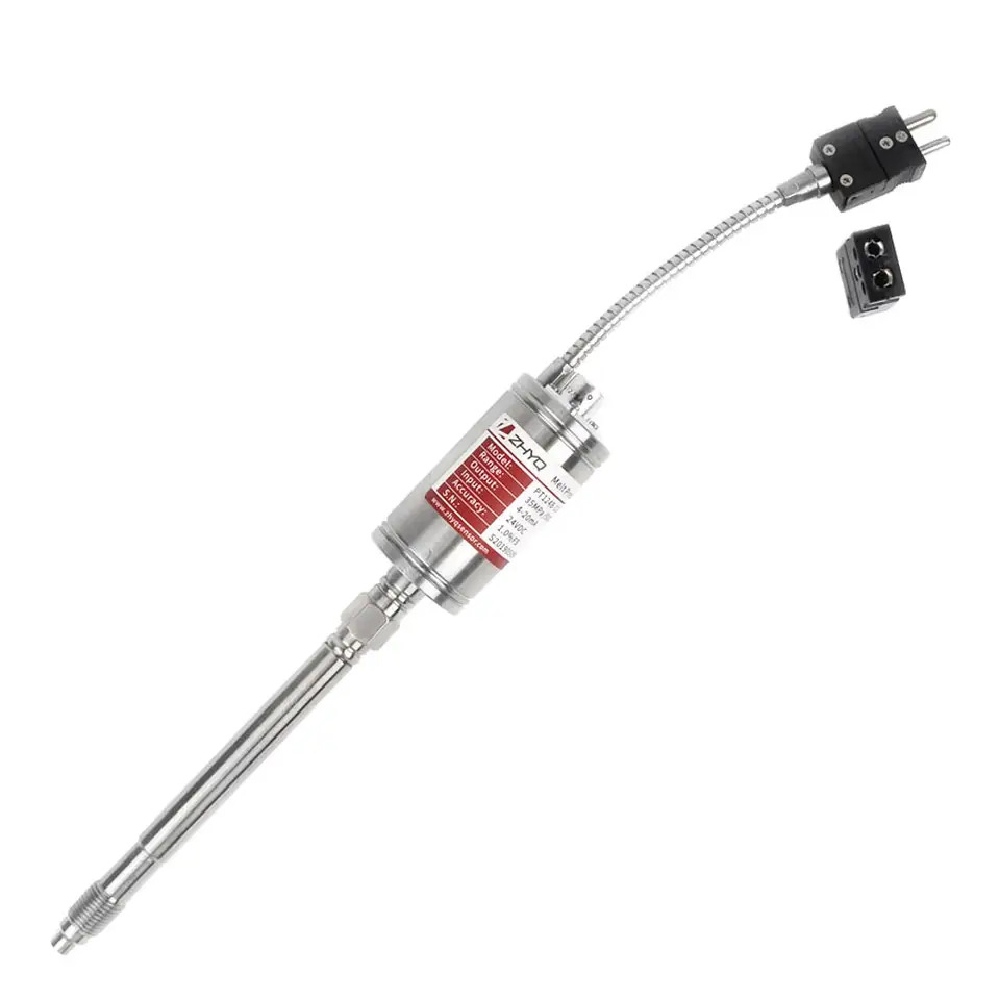

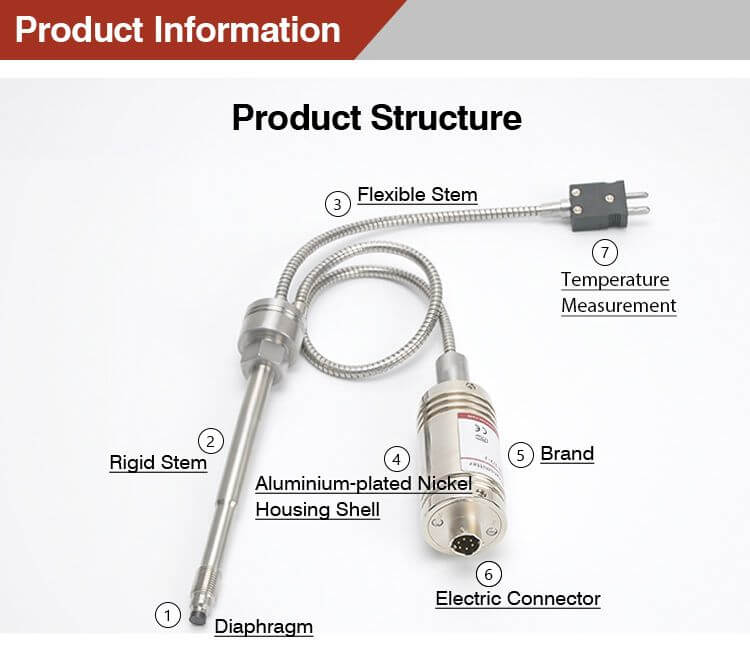

مدل با ترموکوپل

توضیحات قسمت های مختلف سری PT124G-111-111T-121-121T مدل با ترموکوپل

سنسور دما: سنسور دما در این سری سنسور فشار ملت به گونه‌ای طراحی شده است که به‌صورت یکپارچه با سیستم اندازه‌گیری فشار عمل کند و خواندن دمای دقیق را ارائه دهد که می‌تواند برای بهینه‌سازی عملکرد سیستم استفاده شود. ترموکوپل در قسمت کپیلاری سنسور مذاب توسط یک ک‍پیلاری دیگر به سنسور ادغام می‌شود.

به طور کلی ، سنسور فشار مذاب با سنسور دما یک انتخاب عالی برای مهندسان و تکنسین هایی است که به دنبال بهینه‌سازی قابلیت‌های اندازه‌گیری فشار و دما در فرآيند های اکستروژن و قالب‌گیری تزریقی هستند.

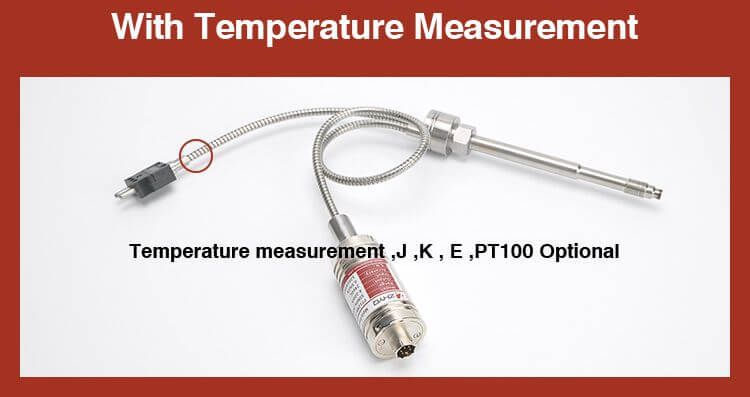

انواع سنسور دما برای سری PT124G-111/111T/121/121T

انواع سنسور دما PT124G-111-111T-121-121T

این سری، می‌تواند با سنسور های دمایی نظیر ترموکوپل و RTD مدل PT100 نیز همراه باشد. ترموکوپل نوعی سنسور دما است که برای اندازه‌گیری دما بر اساس اختلاف ولتاژ بین دو فلز مختلف طراحی شده است. با ادغام یک ترموکوپل در سنسور فشار مذاب PT124G-111(T)/121(T)، می‌توانید علاوه بر اندازه‌گیری فشار، دما را نیز در یک نقطه و به‌صورت کاملاً همزمان اندازه‌گیری کنید.

چندین نوع ترموکوپل های مختلف وجود دارد که می توانند در سنسور فشار PT124G-111(T)/121(T) متصل شوند ، از جمله نوع J ، نوع K ، نوع E. هر نوع ترموکوپل دارای خواص و خصوصیات منحصر به فرد خاص خود، مانند دامنه دما، دقت و زمان پاسخ، که باعث می‌شود هر کدام برای کاربرد خاصی مناسب باشد.

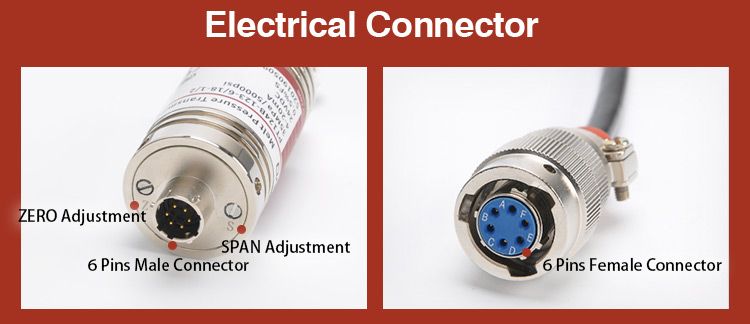

انواع اتصال الکتریکی سری PT124G-111/111T/121/121T



اتصال الکتریکی سری PT124G-111-111T-121-121T

سری سنسور فشار مذاب PT124G-111(T)/121(T) با یک اتصال نری ۶ پین بندیکس (Bendix) در دسترس است که نوع مرسومی از اتصال الکتریکی در کاربردهای صنعتی است. اتصال نری ۶ پین بندیکس به گونه‌ای طراحی شده است که یک اتصال الکتریکی ایمن و قابل اعتماد بین سنسور مذاب اکسترودر و سیستم کنترل فراهم شود.

اتصال نری ۶ پین بندیکس یک کانکتور دایره‌ای M12 با ۶ پین است که در یک الگوی دایره‌ای مرتب شده‌اند. پین ها به گونه‌ای طراحی شده‌اند که اتصالات الکتریکی برای سیم های تغذیه، زمین و سیگنال را فراهم می‌کنند. این کانکتور به گونه‌ای طراحی شده است که مقاوم در برابر آب و بادوام باشد و آن را برای استفاده در محیط های صنعتی سخت ایده آل می‌کند.

علاوه بر اتصال نری ۶ پین بندیکس سنسور، جعبه کالا شامل یک کانکتور مادگی ۶ پین جهت برقراری اتصال نیز می‌باشد. این کانکتور برای اتصال سنسور مذاب به سیستم کنترل استفاده می‌شود. کانکتور مادگی به گونه‌ای طراحی شده که با کانکتور نری سنسور مذاب اکسترودر جفت شود و یک اتصال ایمن و قابل اعتماد را فراهم کند.

کانکتور مادگی ۶ پین همچنین به گونه‌ای طراحی شده است که مقاوم در برابر آب و بادوام باشد و با نصب آسان، آن را برای استفاده در محیط های سخت صنعتی ایده‌آل می‌کند.

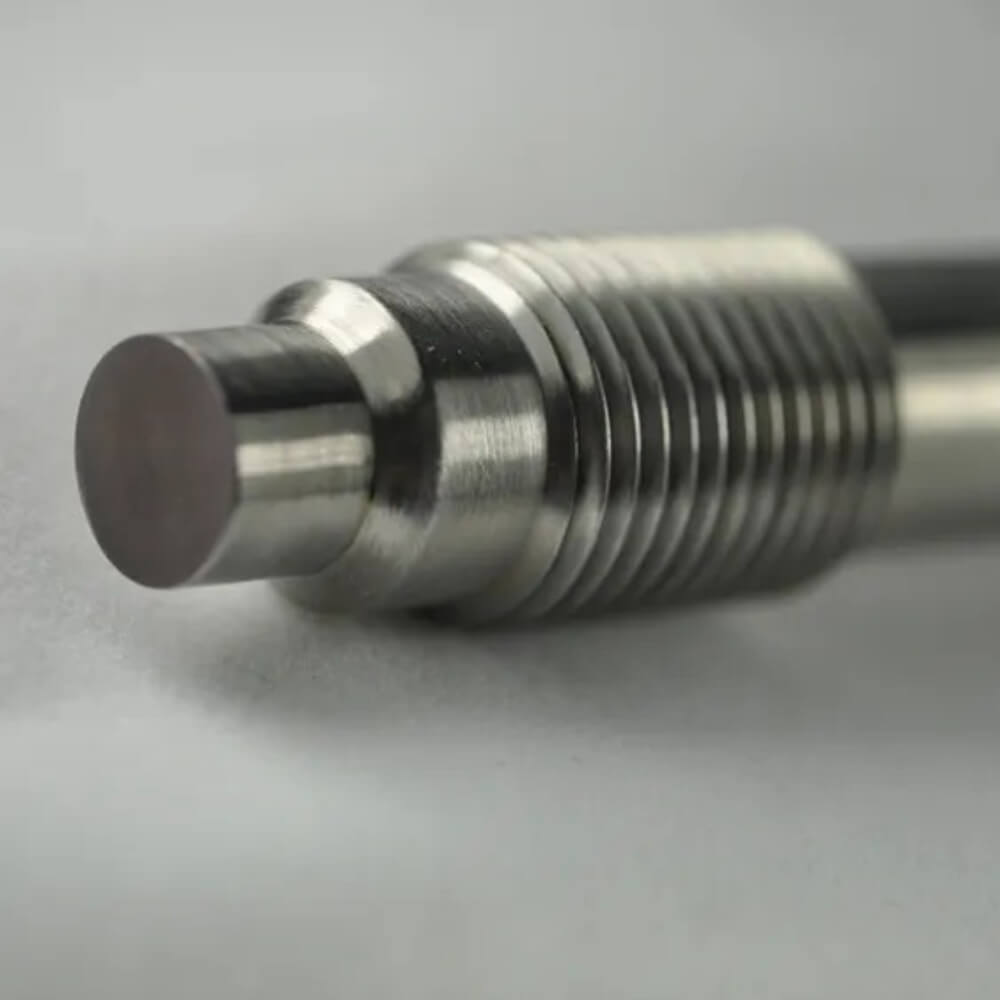

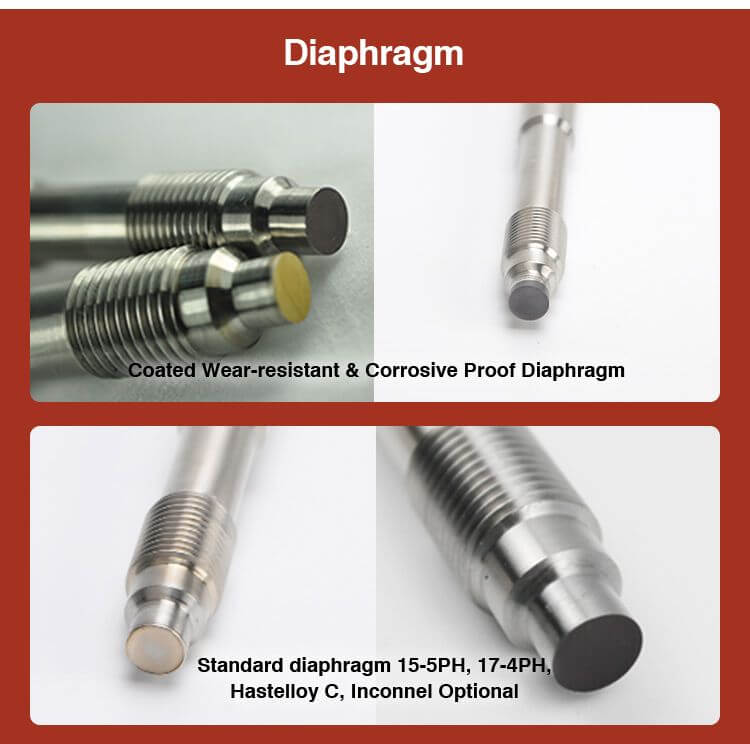

انواع متریال دیافراگم سری PT124G-111/111T/121/121T



توضیحات و متریال سری PT124G-111-111T-121-121T

سنسور فشار مذاب اکسترودر سری PT124G-111(T)/121(T) با چهار متریال دیافراگم موجود است:

  • Stainless Steel 15-5PH
  • Stainless Steel 17-4PH
  • Inconel
  • Hastelloy C

هر یک از این مواد دارای خواص منحصر به فردی هستند که باعث می‌شود آنها برای کاربردهای مختلف از جمله مواردی که شامل سیالات با درجه حرارت بالا هستند مناسب باشد.

SS 15-5PH یک فولاد ضد زنگ سخت است که دارای استحکام بالا، مقاومت در برابر خوردگی عالی و سختی خوبی دارد. این ماده اغلب در کاربرد های شامل سیالات با درجه حرارت بالا مانند مذاب و مواد شیمیایی خورنده استفاده می‌شود. مواد دیافراگم SS 15-5 PH برای استفاده در برنامه های تا ۳۱۵ درجه سانتیگراد یا 600 درجه فارنهایت مناسب است.

SS 17-4PH یکی دیگر از فولاد های ضد زنگ است که استحکام مکانیکی زیاد، مقاومت در برابر خوردگی بالا و سختی عالی را در اختیار شما می‌گذارد. این ماده اغلب در کاربرد هایی که نیاز به مقاومت و دوام بالا دارند، مانند صنایع نفت و گاز، فرآوری شیمیایی و هوافضا استفاده می‌شود. مواد دیافراگم SS 17-4PH برای استفاده در برنامه های کاربردی تا ۳۱۶ درجه سانتیگراد یا ۶۰۰ درجه فارنهایت مناسب است.

Inconel یک آلیاژ نیکل کروم است که استحکام بالا، مقاومت در برابر خوردگی عالی و مقاومت در برابر حرارت خوبی را ارائه می‌دهد. این ماده اغلب در کاربرد هایی که شامل درجه حرارت بالا و محیط های خورنده شیمیایی، تولید برق و هوافضا است، استفاده می‌شود. ماده دیافراگم اینکونل برای استفاده در کاربرد های تا ۹۸۲ درجه سانتیگراد یا ۱۸۰۰ فارنهایت مناسب است.

Hastelloy یک آلیاژ مبتنی بر نیکل است که مقاومت در برابر خوردگی عالی، مقاومت در برابر حرارت خوب و استحکام بالایی را ارائه می‌دهد. این ماده اغلب در کاربرد های شامل محیط های بسیار خورنده یا سخت مانند فرآوری شیمیایی، انرژی هسته‌ای و نفت و گاز استفاده می‌شود. متریال دیافراگم Hastelloy برای استفاده در کاربرد های تا ۸۷۰ تا ۱۲۳۰ درجه سانتیگراد یا ۱۶۰۰ تا ۲۲۵۰ درجه فارنهایت مناسب است.

به طور کلی ، انتخاب متریال دیافراگم برای سنسور فشار مذاب به شرابط فرآیند از جمله حداکثر دما، محدوده اندازه‌گیری فشار و خواص سیال بستگی دارد.

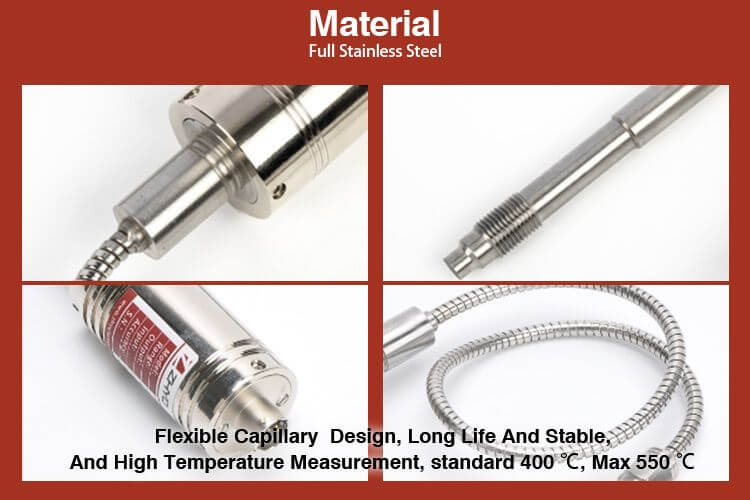

متریال بدنه و حداکثر دمای قابل تحمل دیافراگم



مشخصات PT124G-111-111T-121-121T

حداکثر دمایی که دیافراگم سنسور مذاب اکسترودر PT124G-111(T)/121(T) می‌تواند در اندازه‌گیری فشار مذاب مقاومت کند ۵۵۰ درجه سانتیگراد است. توجه به این نکته حائز اهمیت است که هنگام کار با این سنسور مذاب در دماهای بالا، ضروری است که اطمینان حاصل کنید که متریال دیافراگم می‌تواند در آن دمای مذاب مقاومت کند. کار با سنسور مذاب اکسترودر در دمایی بالاتر از حداکثر دما، می‌تواند باعث آسیب به دیافراگم شود و بر دقت و درستی اندازه‌گیری فشار تأثیر بگذارد.

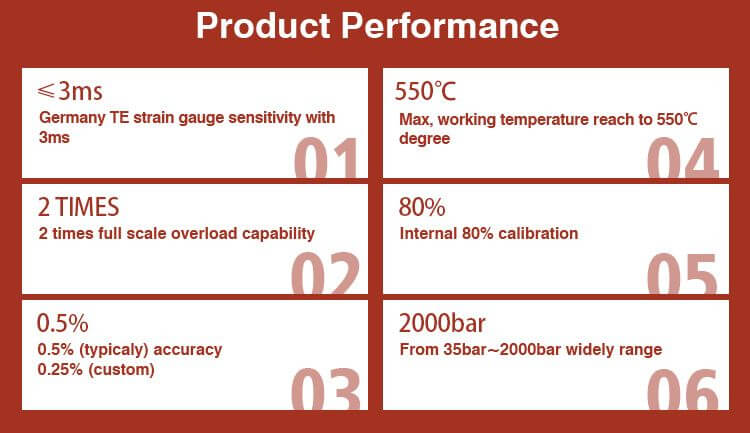

ویژگی های سری PT124G-111/111T/121/121T در یک نگاه



مشخصات عملکرد PT124G-111-111T-121-121T

زمان پاسخ سنسور فشار مذاب اکسترودر سری PT124G-111(T)/121(T) سه میلی ثانیه است. این زمان پاسخ سریع، آن را برای کاربرد هایی که نیاز به خوانش فشار سریع و دقیق دارند، مناسب می‌کند.

کالیبراسیون شنت داخلی یک ویژگی است که برخی از سنسورهای فشار مذاب برای تولید خروجی توسط یک تحریک الکتریکی تا ۸۰٪ از مقیاس کل اندازه‌گیری دارند. این می‌تواند به شما در تنظیم دقیق سیستم کنترل یا عیب‌یابی ترانسمیتر فشار مذاب خود کمک کند.

کالیبراسیون شنت داخلی تکنیکی برای شبیه‌سازی کرنش (Strain) در مدار پل وتسون استرین گیج (کرنش سنج) پیزو مقاومتی با شنت کردن یک پایه از پل است (پل وتسون از چهار پیزورزیستور تشکیل شده است که هریک، یک پایه از پل وتسون محسوب می‌شود). برای فعال کردن کالیبراسیون شنت داخلی، باید دو پایه را اتصال کوتاه کنید (پایه‌هایی که در دیتاشیت کالا مشخص می‌شود). این عمل یک خروجی شبیه‌سازی شده تولید می‌کند که می‌توانید از آن برای کالیبره یا مقیاس بندی ابزار دقیق خود استفاده کنید.

سنسور فشار مذاب سری PT124G-111(T)/121(T) همچنین توانایی مقاومت در برابر فشار مازاد تا 2 برابر دامنه کامل در مقیاس خود را دارد. این ویژگی تضمین می‌کند که سنسور مذاب می‌تواند در کاربرد هایی که ممکن است فرآیند افزایش فشار هایی ناگهانی را تجربه کند، به‌طور دقیق و ایمن عمل کند.

و در نهایت، این سری از دقت بالایی برخوردار است و گزینه های دقت آن 0.5٪ و 0.25٪ از کل بازه اندازه‌گیری است. این دقت تضمین می‌کند که این سری از سنسور فشار مذاب در انواع کاربردهای صنعتی، خوانش فشار دقیق و قابل اعتمادی را ارائه می‌دهد.



نحوه نصب صحیح سنسور فشار مذاب

نحوه نصب درست سنسور فشار مذاب در فرآیند
نحوه نصب مکانیکی سنسور فشار مذاب بر روی ماشین اکسترودر

در جدول مشخصاتی که در ادامه مشاهده می‌فرمایید، امکان مشاهده مشخصات مختلف این سری به‌صورت کامل برای شما مهیا شده است.

مشخصات سنسور فشار مذاب سری PT124G-111/111T/121/121T

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124G-111/111T/121/121T
نوع سنسورترانسدیوسر فشار مذاب
مدلغلاف سخت
غلاف سخت + سنسور دما
غلاف سخت + کپیلاری منعطف
غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیریاسترین گیج
دامنه فشار کاری [bar]از ۱۰۰-۰ تا ۱۵۰۰-۰
دامنه فشار کاری [psi]از ۱۴۵۰-۰ تا ۲۱۷۵۵-۰
حد پایین فشار [bar]۰
حد بالای فشار [bar]۱۵۰۰
حد پایین فشار [psi]۰
حد بالای فشار [psi]۲۱۷۵۵.۵
خروجی 2 mV/V
3.33 mV/V
دقت و درستی ≤ ± 1 %FS
≤ ± 0.5 %FS
سنسور دمابله
نوع سنسور دما Thermocouple - J
Thermocouple - K
Thermocouple - E
RTD - PT100
ولتاژ تغذیه 10 V DC
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۵۵۰
اتصال مکانیکی 1/2″-20UNF
M14 x 1.5
M18 x 1.5
M22 x 1.5
جنس اتصال مکانیکی 15-5 PH Stainless Steel
17-4 PH Stainless Steel
Inconel
Hastelloy C
طول غلاف [mm]۱۵۲
۲۲۸
۳۰۵
طول کپیلاری [mm]۴۶۰
اتصال الکتریکی 5-Pin
6-Pin
تنظیم نقطه صفرخیر
تنظیم نقطه اسپنخیر
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی 80% ± 1%
تاییدیه و گواهینامه ها Ex NEPSI | China
CMC (China Metrology Certification) | China
RCQM | Global
دستورالعمل های انطباق و مقررات CE | European Community

کاربرد های سنسور فشار مذاب سری PT124G-111/111T/121/121T

  • تولید ورق و فیلم‌های پلاستیکی
  • نصب بر پمپ مذاب و اندازه گیری رِئولوژی
  • ساخت لوله و پروفیل
  • فرآیند بازیافت
  • فرآیند روکش کردن سیم
  • ساخت الیاف مصنوعی
  • تولید گرانول و مستربچ
نام فایللینک دانلود
دیتاشیتPDF Icon

از ما درباره سنسور فشار مذاب سری PT124G-111/111T/121/121T پرسیده‌اید …



حداکثر دمایی که ترانسدیوسر فشار مذاب ZHYQ سری PT124G-111/111T/121/121T می‌تواند تحمل کند چقدر است؟

متریال دیافراگم این سنسور به‌گونه‌ای طراحی شده که می‌تواند با مواد مذاب تا دمای ۴۰۰ درجه سانتی‌گراد به‌صورت طولانی در تماس باشد. همچنین، این متریال سنسور را قادر می‌سازد تا دمای ۵۵۰ درجه سانتی گراد بصورت محدود با مذاب در تماس باشد و عمل اندازه‌گیری فشار را به خوبی انجام دهد.


آیا امکان کالیبره کردن سنسور فشار مذاب خروجی میلی ولت به ولت وجود دارد؟

خیر. این سنسور امکان کالیبره شدن ندارد.


آیا ترانسدیوسر فشار مذاب ZHYQ سری PT124G-111/111T/121/121T می‌تواند در محیط های خطرناک مانند محیط های دارای گازهای انفجاری یا خطر اشتعال استفاده شود؟

بله. این سنسور دارای تاییدیه Ex NEPSI چین می‌باشد که اجازه استفاده در محیط های با قابلیت انفجار (EX) را می‌دهد هرچند در این بحث، ما به مشتریان خود توصیه می‌کنیم که از سنسور هایی استفاده کنند که تاییدیه های ATEX یا IECEx را داشه باشند (قبل از انتخاب، توصیه می‌شود با مهندسان فنی ما در تماس باشید تا شما را در این امر راهنمایی کنند).


آیا می‌توان سنسور فشار مذاب خروجی میلی ولت به ولت را در جهت عمودی یا افقی نصب کرد یا باید به روش خاصی نصب شود؟

سنسور فشار مذاب را می‌توانید در هر جهتی اعم از عمودی و افقی بر روی ماشین اکسترودر یا تزریق خود نصب کنید.


زمان پاسخگویی ترانسدیوسر فشار مذاب ZHYQ سری PT124G-111/111T/121/121T چقدر است و در مقایسه با سایر سنسورهای فشار موجود در بازار چگونه است؟

زمان پاسخگویی آن ۱ میلی ثانیه است. در مقایسه با سایر سنسورهای فشار موجود در بازار بسیار سریع در نظر گرفته می‌شود.


آیا ترانسدیوسر فشار مذاب ZHYQ سری PT124G-111/111T/121/121T را می‌توان با انواع سیستم های جمع آوری داده مانند کنترلر فشار از برند های مختلف استفاده کرد؟

بله. شما می‌توانید این سنسور فشار مذاب خروجی میلی ولت به ولت را با هر کنترلری که دارای ورودی میلی ولت به ولت ( ۲ یا ۳.۳۳) باشد متصل کنید هرچند توصیه ما، استفاده از مدل کنترلر N70 برند ZHYQ می‌باشد.


برای اتصال سنسور فشار اکسترودر به کنترلر یا نمایشگر از چه نوع کابلی باید استفاده کرد و طول کابل چقدر می‌تواند باشد؟

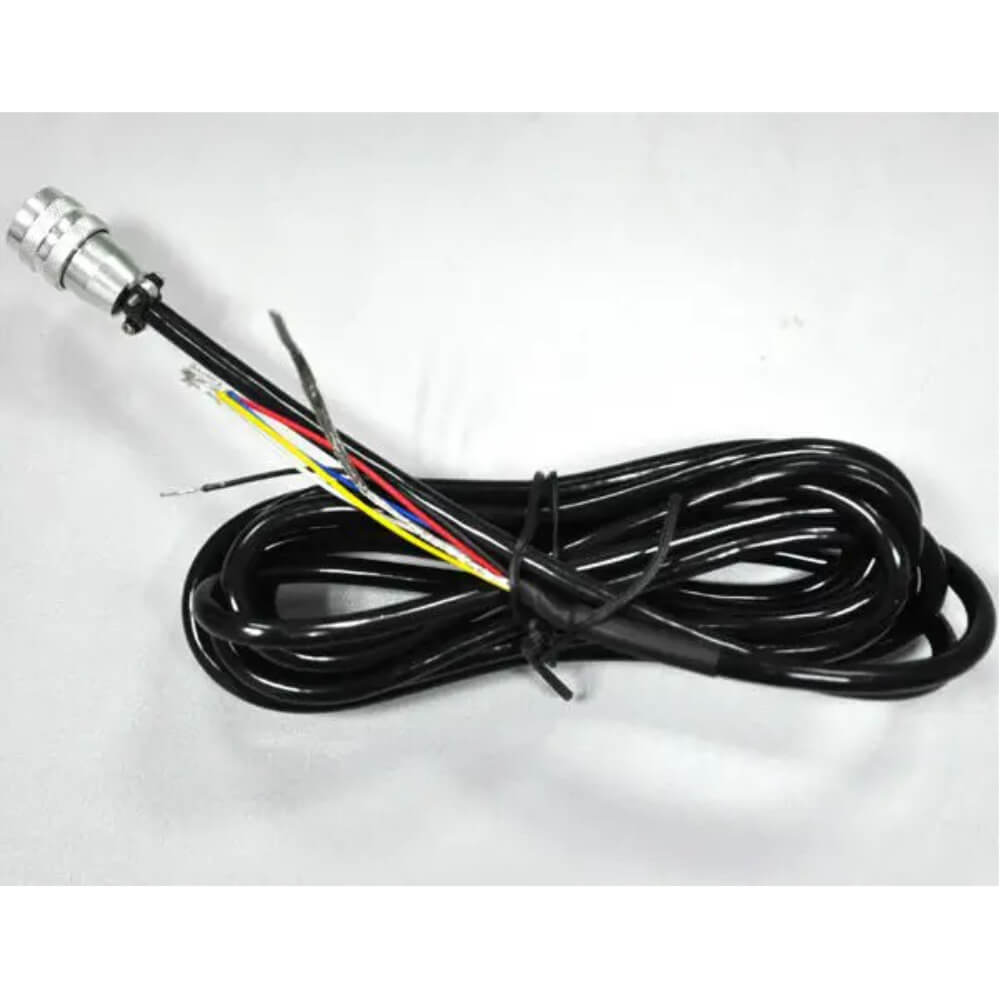

شما می‌توانید از کابل سوکتی M12 تدارک دیده شده در خود بسته‌بندی کالا جهت اتصال آن به کنترلر یا هر نمایشگری استفاده کنید. این کابل شیلد دار است و نویز نمی‌پذیرد که سبب شده خروجی سنسور با دقت بالایی به نمایشگر یا کنترلر فشار برسد.


آیا اقدامات احتیاطی یا الزامات نگهداری خاصی برای سنسور فشار اکسترودر مانند کالیبراسیون یا تمیز کردن دوره‌ای آن وجود دارد؟

سنسور فشار مذاب باید به صورت دوره‌ای (مثلا سالیانه) کالیبره شود تا از اندازه‌گیری های دقیق اطمینان حاصل شود. نیازی به تمیز کردن منظم ندارد، اما باید مراقب بود که به دیافراگم سنسور آسیبی وارد نشود.
