سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

(دیدگاه 1 کاربر)

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی ها:

محدوده اندازه‌گیری فشار: ۱۰۰-۰ تا ۱۵۰۰-۰ بار | ۱۴۵۰-۰ تا ۲۱۷۵۵-۰ psi
خروجی: ۲ میلی ولت به ولت، ۳.۳۳ میلی ولت به ولت
سنسور دما: ترموکوپل نوع K, J, E و RTD مدل PT100
اتصال مکانیکی:‌ 1/2UNF, M14 x 1.5, M18 x 1.5, M22 x 1.5
اتصال الکتریکی: ۵ یا ۶ پین

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

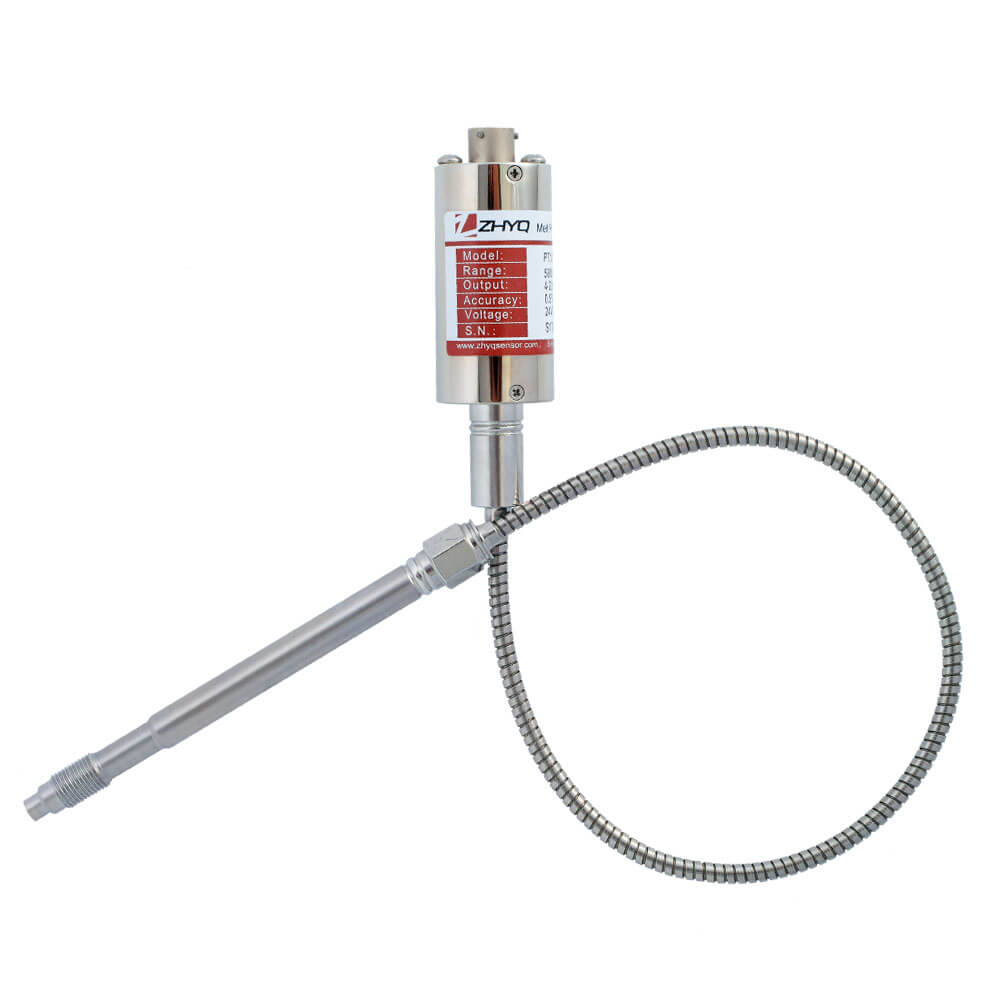

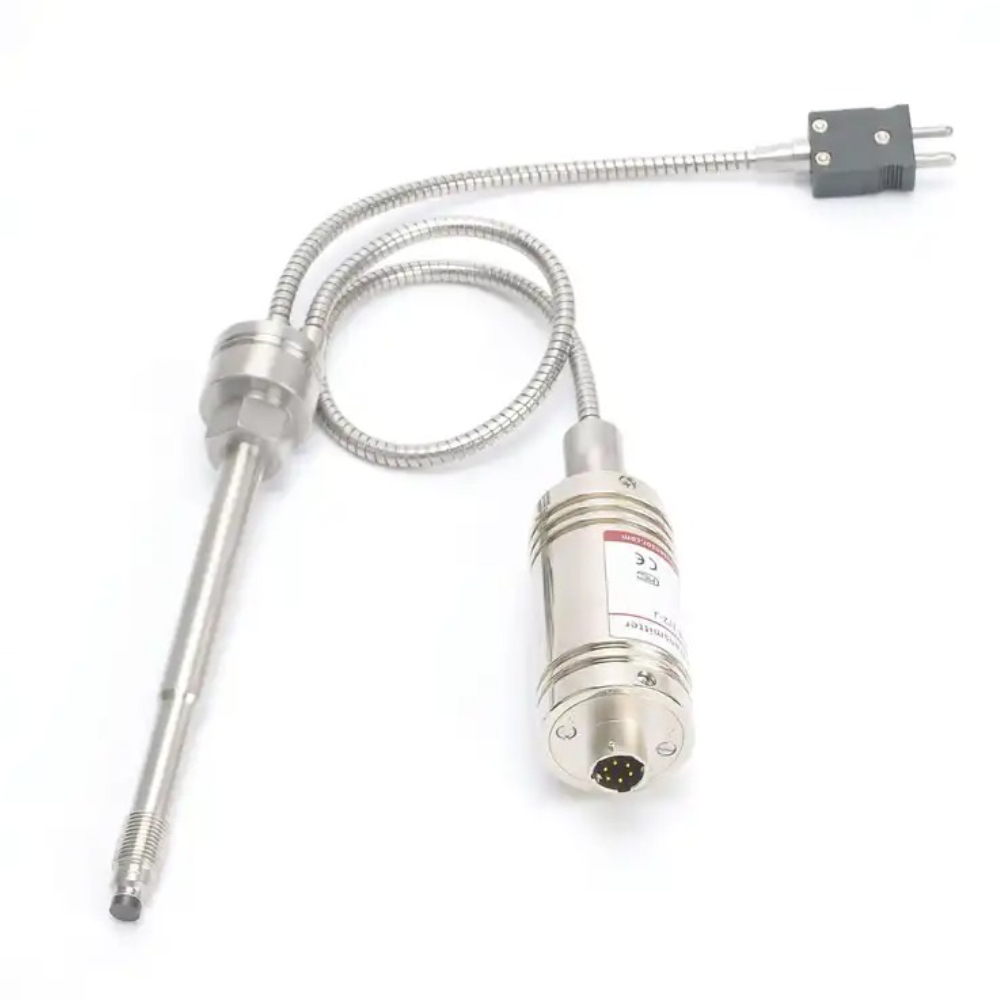

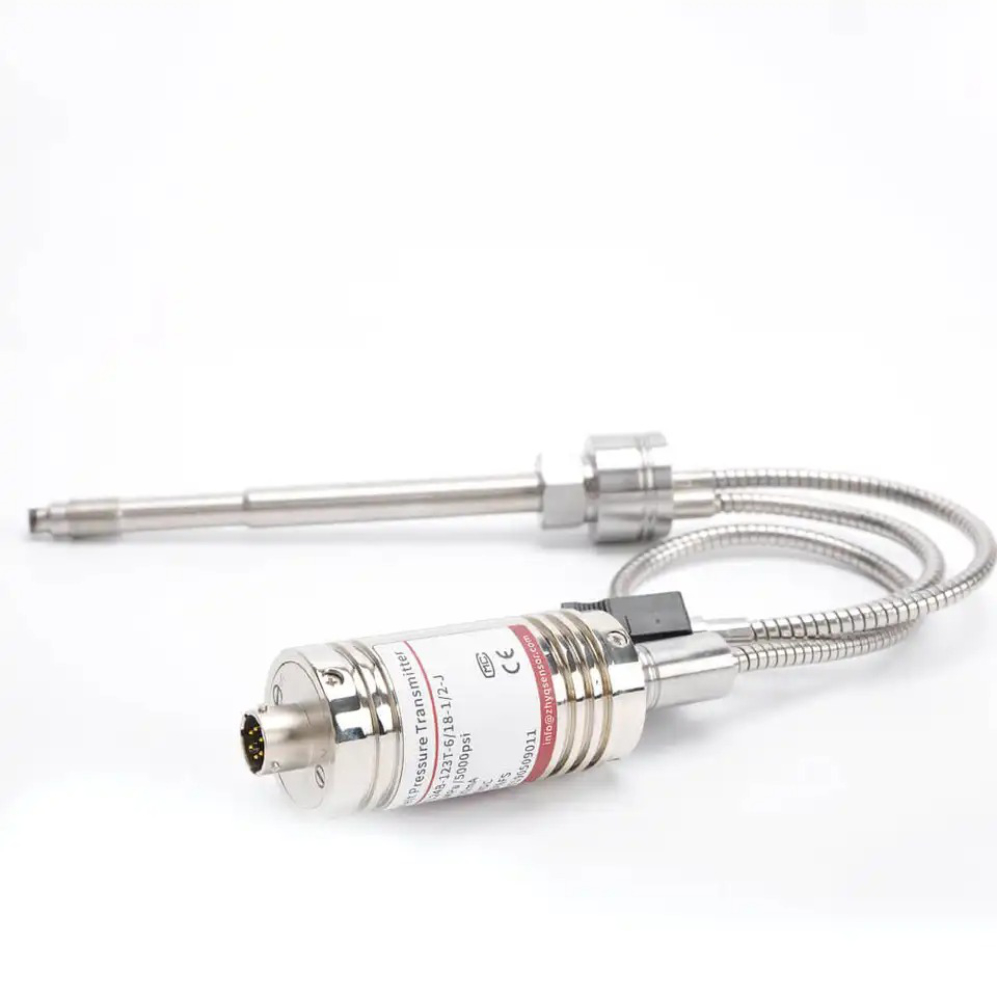

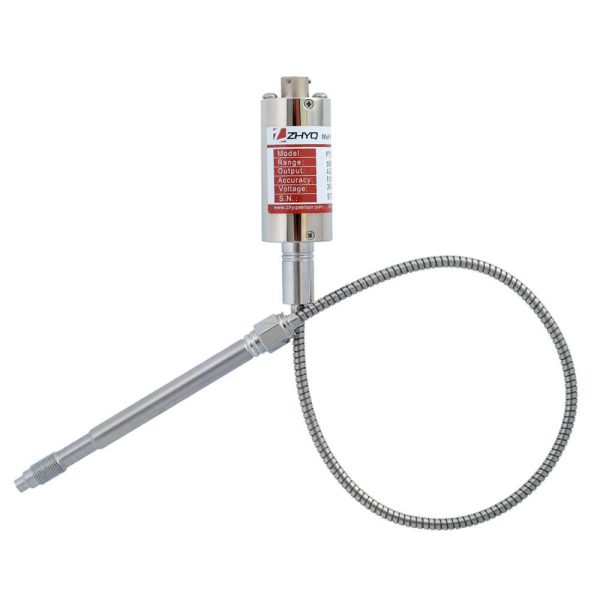

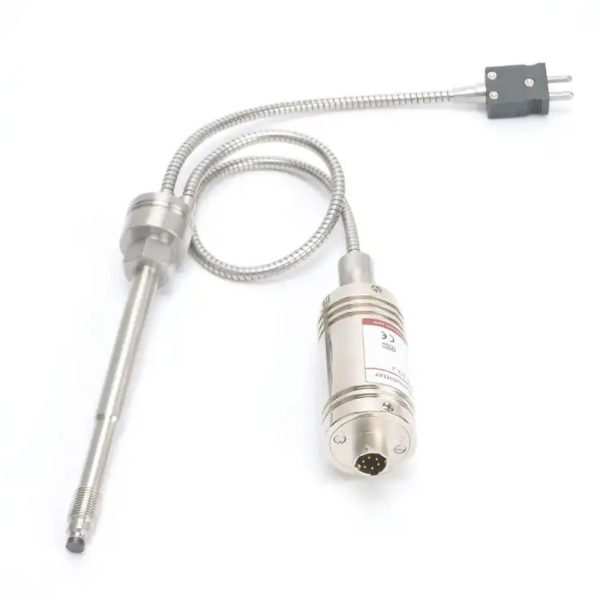

سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

سنسورهای فشار مذاب ZHYQ با دقت بالا سری PT124G-112/112T/123/123T برای اندازه گیری فشار مذاب در فرآیندهای اکستروژن در دماهای تا 350 درجه سانتیگراد ایده آل هستند. این سری با مواد خاص و دیافراگم الاستیک آلیاژی همراه با پردازش و اشکال زدایی ظریف تولید می شود. ویژگی های اصلی دقت بالا و جابجایی های صفر و اسپن پایین ناشی از تغییرات دمای فرآیند است. مدل های PT124G-112T/123T همراه با ترموکوپل عرضه می شود که انواع J، K، E برای نوع ترموکوپل می تواند به کارگرفته شود.



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

این سری از سنسورهای فشار مذاب از نوع‌ ترانسدیوسر فشار مذاب می‌باشد و به این معنی است که این سنسورها به‌طور خاص برای اندازه‌گیری فشار در محیط‌هایی که موادی مانند پلاستیک یا سایر مواد مذاب‌ درگیر هستند، طراحی شده است. اصطلاح‌ ترانسدیوسر نشان می‌دهد که می‌توانند تغییرات فشار را به سیگنال‌های الکتریکی تبدیل کند. از نظر عملی، این سری سنسور برای کاربرد در صنایعی مانند پردازش پلاستیک مناسب است، جایی که می‌تواند فشار مواد مذاب را در زمان واقعی اندازه‌گیری کند.
بنابراین، اگر فرآیندهایی شامل ذوب یا قالب‌گیری مواد می‌باشند، این‌ ترانسدیوسر فشار مذاب انتخابی عالی برای اندازه‌گیری فشار دقیق برای اطمینان از کنترل و کارایی بهینه در عملیات است. در نتیجه یک ابزار حیاتی برای حفظ کیفیت و ثبات در فرآیندهای مختلف صنعتی است.

از سری PT124G-112/112T/123/123T چهار مدل مختلف وجود دارد:

  1. غلاف سخت: این مدل دارای طراحی غلاف سخت است، به این معنی که سنسور دارای ساختاری محکم و غیر قابل انعطاف است. برای کاربردهایی که نیاز به اتصال مستقیم و محکم بین عنصر حسگر و فرآیند است، مناسب است.

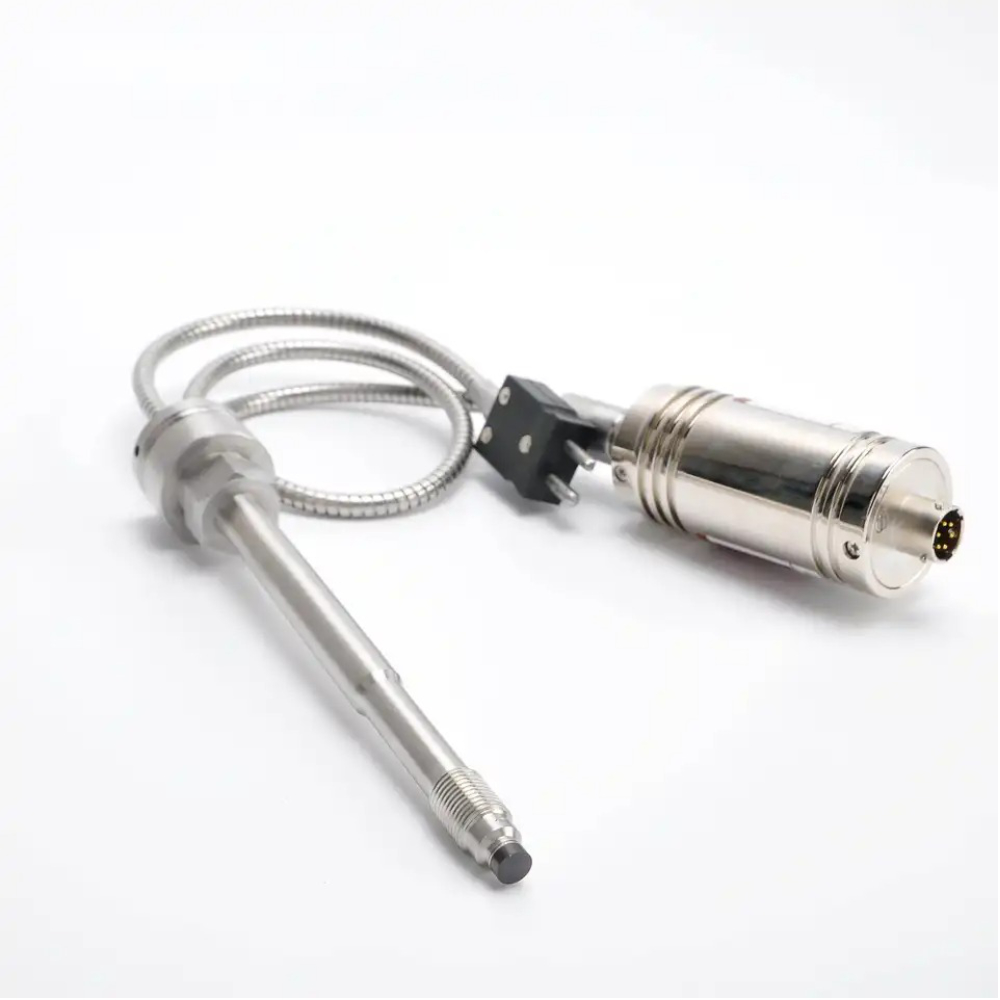

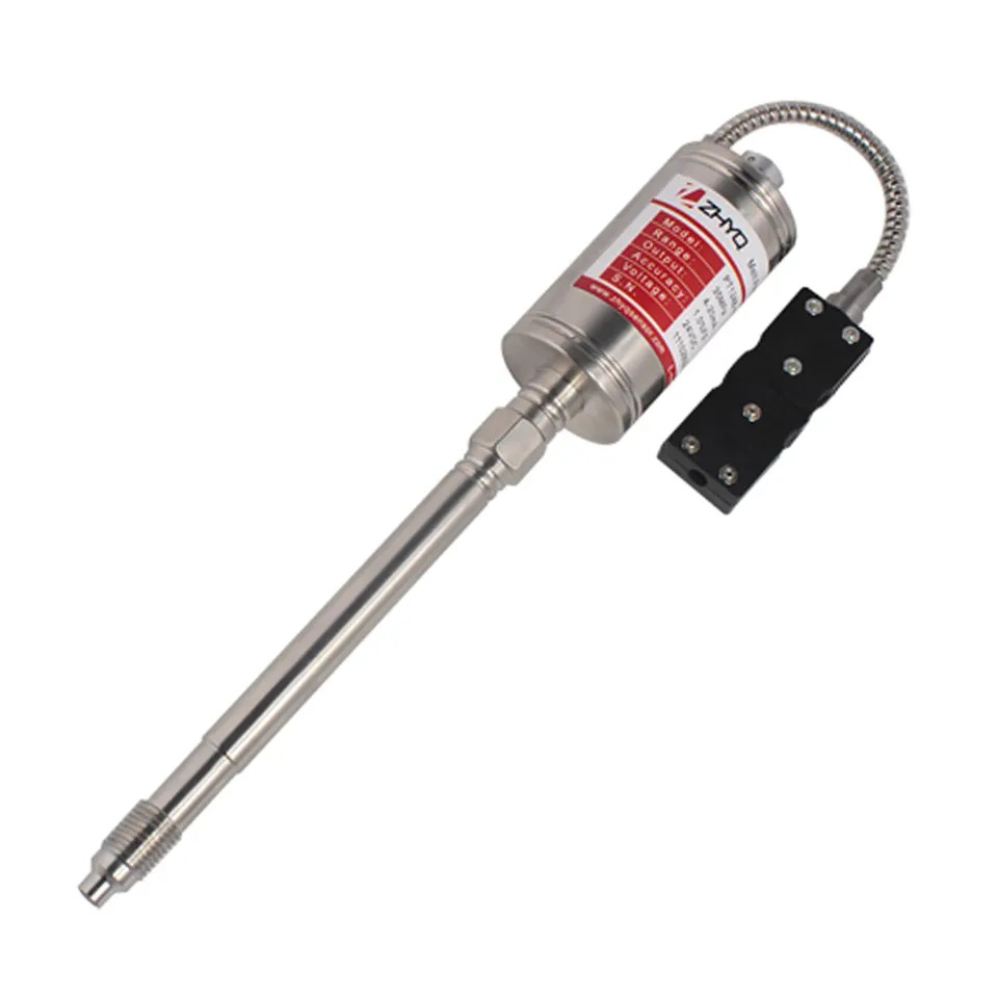

  2. غلاف سخت + سنسور دما: در این مدل، سنسور نه تنها فشار را اندازه‌گیری می‌کند بلکه شامل یک سنسور دما نیز می‌شود. این‌ترکیب اجازه می‌دهد تا فشار و دما را به‌صورت هم‌زمان کنترل کرد. این مدل به‌ویژه در فرآیندهایی که درک تغییرات دما در کنار اندازه‌گیری فشار ضروری است، مفید می‌باشد.
  3. غلاف سخت + کپیلاری منعطف: این مدل دارای یک کپیلاری منعطف به همراه غلاف سخت است. کپیلاری منعطف، تطبیق‌پذیری بیشتری را از نظر نصب و موقعیت‌یابی فراهم می‌کند و در مواقعی که حسگر باید در مکانی نصب شود که نیاز به انعطاف‌پذیری در اتصال دارد، مفید است.

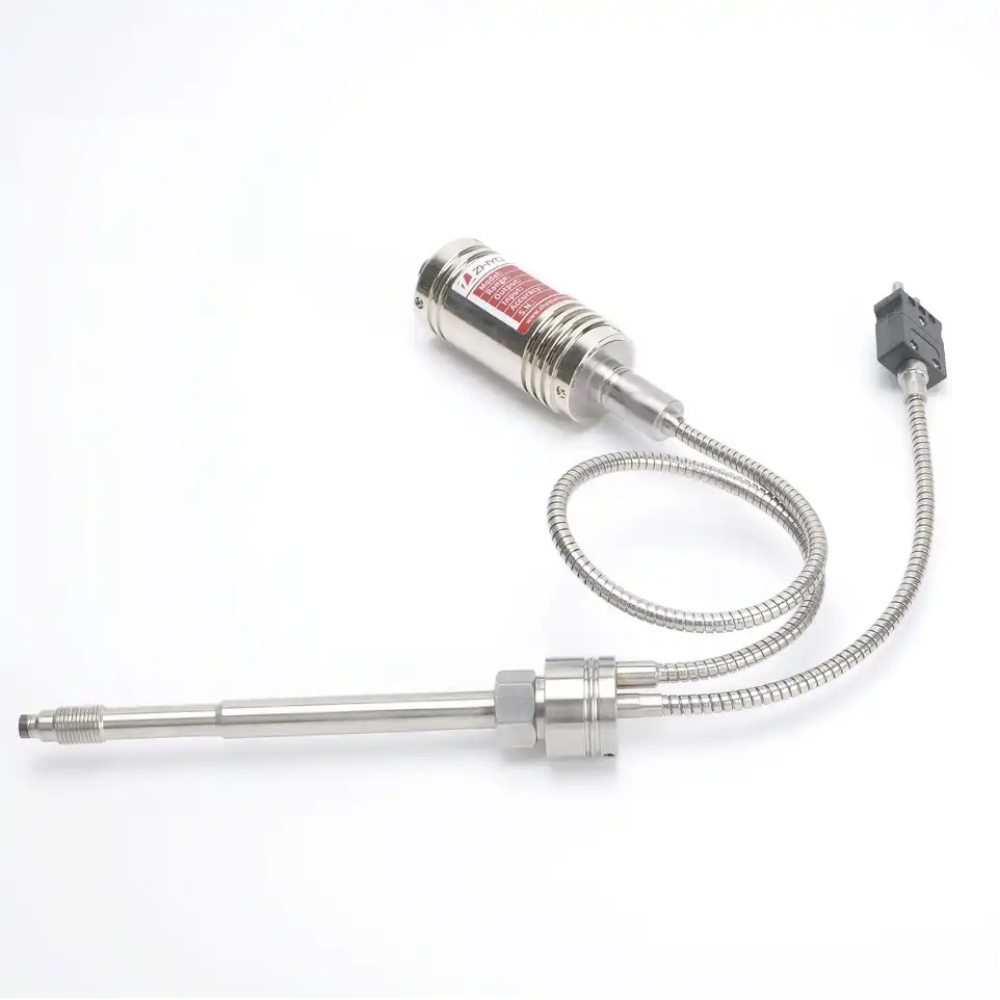

  4. غلاف سخت + کپیلاری منعطف + سنسور دما: این یک مدل جامع است که ویژگی‌های یک غلاف سخت، یک کپیلاری منعطف و یک سنسور دما را‌ترکیب می‌کند. هم انعطاف‌پذیری در نصب و هم توانایی نظارت بر فشار و دما را ارائه می‌دهد.

این مدل‌های مختلف نیازهای برنامه‌های مختلف را برآورده می‌کنند و گزینه‌هایی را بر اساس نیازهای خاص فرآیندهای صنعتی ارائه می‌دهند. بسته به تنظیمات و اطلاعاتی که باید جمع‌آوری گردد، می‌توان مدلی را انتخاب کرد که به بهترین وجه با نیازهای فرآیند مطابقت دارد.

اصل اندازه‌گیری برای این مجموعه سنسور فشار مذاب از نوع پل ویتستون، استرین گیج می‌باشد. پل ویتستون یک پیکربندی مداری است که برای اندازه‌گیری تغییرات مقاومت استفاده می‌شود که به نوبه خود می‌تواند به مقادیر فیزیکی مانند کرنش یا فشار مربوط باشد. معمولا از چهار مقاومت تشکیل شده است که به شکل الماس چیده شده‌اند. هنگامی‌که به یک منبع ولتاژ متصل می‌شود، تغییرات در مقاومت‌ها، مانند مقاومت‌های ناشی از فشار مکانیکی روی سنسور، منجر به خروجی ولتاژ قابل اندازه‌گیری می‌شود.
از طرف دیگر، استرین گیج نوعی حسگر است که در اثر فشار یا تغییر شکل مکانیکی مقاومت الکتریکی خود را تغییر می‌دهد. در زمینه سنسور فشار مذاب، گیج فشار به احتمال زیاد روی دیافراگم یا عنصر حسگر سنسور یا درون آن قرار می‌گیرد. هنگامی‌که فشار اعمال می‌شود، ماده تغییر شکل می‌دهد و باعث تغییر در مقاومت استرین گیج می‌شود.
در نتیجه این‌ترکیب پل ویتستون و استرین گیج یک روش رایج و موثر برای اندازه‌گیری دقیق فشار در کاربردهای مختلف صنعتی است.

در سنسورهای فشار مذاب سری PT124G-112/112T/123/123T دامنه اندازه‌گیری فشار محدوده فشارهایی را نشان می‌دهد که سنسور فشار مذاب برای اندازه‌گیری طراحی شده است و به صورت ۱۰۰ – ۰ تا ۱۵۰۰ – ۰ بار مشخص می‌شود.
در واقع محدوده فشار گفته شده، به حداقل و حداکثر مقادیر فشاری اطلاق می‌شود که سنسور می‌تواند به‌طور موثر اندازه‌گیری کند. اعداد ۱۰۰ – ۰ و ۱۵۰۰ – ۰ دو انتهای مقیاس فشار را نشان می‌دهند.
واحد فشار مورد استفاده در این‌جا بار است که یک واحد اندازه‌گیری فشار در سیستم متریک می‌باشد. یک بار برابر با ۱۰۰۰۰۰ پاسکال یا ۱۰۰ کیلو پاسکال است.
بنابراین سنسور فشار مذاب قادر به اندازه‌گیری دقیق فشارها در محدوده مشخص شده است و این محدوده سنسور را همه‌کاره و مناسب برای کاربردهای مختلف می‌کند که اندازه‌گیری فشار در این محدوده بسیار مهم است.

مشخصات الکتریکی سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

در سنسور فشار، خروجی به سیگنال خروجی اشاره دارد که سنسور فشار مذاب در پاسخ به فشار اعمال شده تولید می‌کند و برای این سری دو گزینه خروجی ۲ میلی‌ولت به ولت و ۳.۳۳ میلی‌ولت به ولت وجود دارد. این بدان معنی است که برای هر ولت ولتاژ تحریک اعمال شده به سنسور، سیگنال خروجی بسته به مدل یا پیکربندی خاص، ۲ میلی‌ولت یا ۳.۳۳ میلی‌ولت خواهد بود.
سیگنال خروجی بر حسب میلی‌ولت بر ولت (mV/V ) به صورت نسبتی از تغییر ولتاژ (بر حسب میلی‌ولت) به ولتاژ تحریک (بر حسب ولت) اعمال شده به سنسور بیان می‌شود.
انتخاب بین دو گزینه خروجی مطرح شده، به الزامات سیستم اندازه‌گیری و حساسیت مورد نیاز بستگی دارد. به‌طور کلی، درجه‌بندی mV/V بالاتر (مانند ۳.۳۳ میلی‌ولت به ولت) نشان‌دهنده حسگر حساس‌تری است که سیگنال خروجی بزرگ‌تری را برای تغییر فشار معین ارائه می‌کند. این امر می‌تواند هنگام کار با سیستم‌هایی که به دقت بالایی نیاز دارند، سودمند باشد.

میزان دقت نشان می‌دهد که اندازه‌گیری‌های سنسور فشار مذاب چقدر مقادیر فشار واقعی را در فرآیند منعکس می‌کند. در مورد این سری، دو مقدار ≤ 0.5± %FS و ≤ 0.25± %FS برای دقت ارائه می‌شود که حداکثر خطای مجاز را در درصد محدوده مقیاس کامل مشخص می‌کند. هر چه درصد کمتر باشد، دقت بالاتر است.
دقت به‌صورت درصدی از محدوده تمام مقیاس سنسور بیان می‌شود. عبارت %FS نشان‌دهنده درصدی از محدوده فشار در مقیاس کامل است که سنسور می‌تواند اندازه‌گیری کند. به عنوان مثال، اگر سنسور دارای محدوده مقیاس کامل ۱۰۰۰ بار باشد، ≤ 0.5± %FS به این معنی است که دقت در محدوده ۵± بار (۰.۵٪ از ۱۰۰۰ بار) است.
مقدار دقت کمتر نشان‌دهنده سنسوری است که اندازه‌گیری‌های دقیق‌تر و قابل اعتمادتری را ارائه می‌دهد. بنابراین انتخاب بین دو مقدار دقت بستگی به نیازهای خاص برنامه کاربردی دارد. اگر کنترل دقیق فشار بسیار مهم است، دقت کمتر (به عنوان مثال، ≤ 0.25± %FS) به‌طور کلی‌ ترجیح داده می‌شود. با این حال، باید به خاطر داشت که سنسورهای دقت بالاتر ممکن است هزینه بیشتری در پی داشته باشند.

این سری از سنسورهای فشار مذاب را می‌توان به سنسور دما، از جمله‌ ترموکوپل نوع J، ترموکوپل نوع K،‌ ترموکوپل نوع E و RTD PT100 مجهز کرد، نشان می‌دهد که سنسور فشار مذاب می‌تواند با انواع مختلف سنسورهای دما برای اندازه‌گیری دمای فرآیند، همراه با فشار، ادغام شود.

  • ‌ترموکوپل نوع J:
    ‌ترموکوپل‌ها حسگرهای دما هستند که بر اساس اثر Seebeck عمل می‌کنند، جایی که وقتی دو فلز مختلف در دو اتصال به هم متصل می‌شوند ولتاژ ایجاد می‌شود.‌ ترموکوپل نوع J به‌طور خاص از آهن و کنستانتان استفاده می‌کند. هر نوع‌ ترموکوپل دارای محدوده دمایی و حساسیت متفاوتی است.
  • ترموکوپل نوع K:
    مشابه ‌ترموکوپل نوع J، ترموکوپل نوع K از فلزات کرومل و آلومل استفاده می‌کند. این به دلیل دامنه دمایی گسترده و تطبیق‌پذیری آن به‌طور گسترده، مورد استفاده قرار می‌گیرد. انتخاب بین‌ ترموکوپل‌های J و K اغلب به نیازهای دمایی خاص برنامه بستگی دارد.
  • ‌ترموکوپل نوع E:
    ترموکوپل نوع E از فلزات کرومل و کنستانتان استفاده می‌کند. محدوده دمایی متفاوتی نسبت به ‌ترموکوپل‌های J و K دارد. انتخاب یک نوع‌ ترموکوپل خاص به عواملی مانند محدوده دما، دقت و محیطی که در آن استفاده خواهد شد بستگی دارد.
  • RTD مدل PT 100:
    عبارت RTD مخفف Resistance Temperature Detector است و PT100 به یک نوع RTD مبتنی بر پلاتین با مقاومت ۱۰۰ اهم در ۰ درجه سانتی‌گراد اشاره دارد. RTD‌ها بر این اصل کار می‌کنند که مقاومت الکتریکی سنسور با دما تغییر می‌کند. PT100 یک نوع رایج RTD است و به دلیل دقت و پایداری آن شناخته شده است

در مشخصات ذکر شده برای این سری سنسور، میزان ولتاژ منبع تغذیه برابر ۱۰ ولت دی سی است که سطح ولتاژی را نشان می‌دهد که سنسور فشار مذاب در آن کار می‌کند یا نیرو می‌گیرد.
ولتاژ تغذیه ولتاژ الکتریکی است که سنسور برای عملکرد مناسب به آن نیاز دارد. در این حالت به صورت ۱۰ ولت مشخص می‌شود و DC نشان می‌دهد که ولتاژ جریان مستقیم است. این ولتاژ احتمالا برای تامین انرژی الکترونیک داخلی حسگر مانند پل ویتستون و مدارهای تهویه سیگنال استفاده می‌شود.
رعایت ولتاژ منبع تغذیه مشخص شده برای اطمینان از عملکرد صحیح سنسور بسیار مهم است. عملکرد سنسور در خارج از محدوده ولتاژ مشخص شده ممکن است منجر به خوانش نادرست یا آسیب به سنسور شود.
هنگام ادغام سنسور فشار مذاب در سیستم خود، باید مطمئن شد که منبع تغذیه‌ای که استفاده می‌شود خروجی ۱۰ ولت دی سی ثابت و تنظیم شده را ارائه می‌دهد. این تضمین می‌کند که سنسور به‌طور قابل اعتماد عملکرده و اندازه‌گیری دقیق فشار را ارائه می‌دهد.

محدوده دمای دیافراگم، دامنه دمایی را نشان می‌دهد که در آن دیافراگم سنسور فشار مذاب می‌تواند به‌طور ایمن و دقیق کار کند. این محدوده برای سری PT124G-112/112T/123/123T از ۰ تا ۵۵۰ درجه سانتی‌گراد می‌باشد.
دیافراگم عضو حیاتی سنسور فشار مذاب است که در معرض محیط فرآیند (مانند پلاستیک مذاب) قرار می‌گیرد. دیافراگم در پاسخ به تغییرات فشار تغییر شکل می‌دهد و این تغییر شکل توسط سنسور برای تعیین فشار اعمال شده ‌اندازه‌گیری می‌شود.
محدوده ی ۵۵۰ – ۰ درجه سانتی‌گراد مشخص شده حداقل و حداکثر دمایی را که دیافراگم می‌تواند تحمل کند را در حالی که عملکرد دقیق و قابل اطمینان حفظ می‌کند، نشان می‌دهد. دیافراگم باید در این محدوده دما باقی بماند تا از عملکرد مناسب و طول عمر سنسور اطمینان حاصل شود.
هنگام ادغام سنسور در سیستم، بسیار مهم است که اطمینان حاصل شود که دمای فرآیند در محدوده مشخص شده باقی می‌ماند تا از آسیب به دیافراگم جلوگیری شود. عملکرد سنسور در خارج از این محدوده دما ممکن است منجر به خوانش نادرست یا آسیب به سنسور شود.

مشخصات مکانیک سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

اتصال مکانیکی نوع و اندازه رزوه‌های مورد استفاده برای اتصال فیزیکی سنسور فشار مذاب به فرآیند یا تجهیزات را نشان می‌دهد. اتصالات مکانیکی طراحی شده برای این سری سنسور فشار عبارتند از:

  • 1/2UNF: در این مورد، این یک اتصال رزوه‌ای با قطر ۱.۲ اینچ و گام رزوه ۲۰ رزوه در هر اینچ است (UNF مخفف Unified National Fine thread) است. این نوع اتصال یک اندازه رزوه رایج است که در برنامه‌های مختلف استفاده می‌شود.
  • M14 x 1.5: این گزینه به اندازه رزوه متریک اشاره دارد. در این‌جا اتصال مکانیکی دارای قطر ۱۴ میلی‌متر و گام ۱.۵ میلی‌متر است. رزوه‌های متریک به‌طور گسترده در بسیاری از صنایع مورد استفاده قرار می‌گیرند و اندازه خاص ممکن است در برنامه‌هایی که از سیستم متریک پیروی می‌کنند ‌ترجیح داده شود.
  • M18 x 1.5: مشابه مثال قبلی، M18 x 1.5 نشان‌دهنده یک رزوه متریک با قطر ۱۸ میلی‌متر و گام ۱.۵ میلی‌متر است. قطر بزرگ‌تر ممکن است برای کاربردهایی که اندازه رزوه بزرگ‌تر مورد نیاز است مناسب باشد.
  • M22 x 1.5: مجددا M22 x 1.5 یک رزوه متریک با قطر ۲۲ میلی‌متر و گام ۱.۵ میلی‌متر را نشان می‌دهد. این یک اندازه رزوه متریک بزرگ‌تر است، مناسب برای برنامه‌هایی که نیاز به اتصال قوی دارند.

انتخاب اتصال مکانیکی به نیازهای خاص برنامه کاربردی و تجهیزات موجود بستگی دارد. عواملی که باید در نظر بگیرید عبارتند از: اندازه نقاط اتصال در سیستم، سازگاری رزوه‌ها با سایر اجزا و طراحی کلی راه اندازی.
همچنین لزوما اندازه رزوه بهتر وجود ندارد و بستگی به این دارد که چه چیزی برای نیازهای خاص برنامه مناسب است. بنابراین باید اطمینان حاصل شود که اتصال انتخابی با رزوه‌بندی تجهیزات یا فرآیندی که سنسور فشار مذاب در آن نصب می‌شود، مطابقت داشته باشد.

مواد سازنده اتصالات مکانیکی در سری PT124G-112/112T/123/123T چهار گزینه‌ی زیر می‌باشند:

  1. فولاد ضد زنگ 5-15 PH: یک فولاد ضد زنگ مقاوم در برابر رسوب است که به دلیل مقاومت در برابر خوردگی عالی و استحکام بالا شناخته شده است. این ماده نام خود را از‌ ترکیب تقریبا ۱۵٪ کروم و ۵٪ نیکل با افزودن عناصر دیگری مانند مس و نیوبیم گرفته است.
    این ماده اغلب در کاربردهایی استفاده می‌شود که مقاومت در برابر خوردگی و استحکام بالا بسیار مهم هستند، مانند اجزای هوا فضا، تجهیزات پردازش شیمیایی و انواع خاصی از اجزای مکانیکی.
  2. فولاد ضد زنگ 4-17 PH: یکی دیگر از آلیاژهای فولاد ضد زنگ رسوب سخت و حاوی ۱۷ درصد کروم، ۴ درصد نیکل و مقدار کمی مس و نیوبیم است. پس از عملیات حرارتی مقاومت خوبی در برابر خوردگی و استحکام بالایی دارد.
    این ماده به‌طور گسترده در کاربردهایی که نیاز به ‌ترکیبی از مقاومت در برابر خوردگی، استحکام و سهولت ساخت دارند، استفاده می‌شود. کاربردهای متداول شامل اجزای هوا فضا، شفت پمپ و قطعات برای صنعت نفت و گاز است.
  3. اینکونل: خانواده ای از سوپرآلیاژهای مبتنی بر نیکل کروم است که به دلیل مقاومت عالی در برابر دماهای بالا، خوردگی و اکسیداسیون شناخته شده است. آلیاژهای اینکونل معمولا از نیکل، کروم، آهن و عناصر دیگر تشکیل شده‌اند.
    اینکونل اغلب در محیط‌های با دمای بالا و خورنده، مانند کاربردهای هوا فضا، موتورهای توربین گاز، پردازش شیمیایی و راکتورهای هسته‌ای استفاده می‌شود.
  4. Hastlloy C: هستلوی C یک آلیاژ نیکل-کروم-مولیبدن است که به دلیل مقاومت در برابر خوردگی استثنایی خود به ویژه در محیط‌های شیمیایی تهاجمی‌ شناخته شده است. در برابر سوراخ شدن، خوردگی شیاری و‌ ترک خوردگی ناشی از تنش بسیار مقاوم است.
    هستلوی C معمولا در فرآوری شیمیایی، کنترل آلودگی و تولید حلال‌های کلردار استفاده می‌شود. همچنین برای کاربردهایی که مقاومت در برابر خوردگی یک عامل حیاتی محسوب می‌شود، مناسب است.

انتخاب نوع ماده سازنده اتصالات مکانیکی به نیازهای خاص کاربرد از جمله شرایط محیطی، دما و قرار گرفتن در معرض مواد شیمیایی بستگی دارد. هر ماده دارای نقاط قوت و ضعف است و انتخاب بر اساس دستیابی به تعادل مناسب خواص برای استفاده مورد نظر است.
باید توجه داشت که برای سنسور فشار مذاب، انتخاب ماده سازنده اتصال مکانیکی برای اطمینان از دوام و عملکرد در شرایط خاص فرآیند صنعتی مهم است.

مقدار طول غلاف به طول غلاف یا امتداد سنسور فشار مذاب اشاره دارد و در مورد این سری، سه گزینه ارائه می‌شود: ۱۵۲ میلی‌متر، ۲۲۸ میلی‌متر و ۳۰۵ میلی‌متر.
مقادیر مشخص شده (۱۵۲ میلی‌متر، ۲۲۸ میلی‌متر و ۳۰۵ میلی‌متر) نشان‌دهنده طول غلاف است، که بخشی از سنسور می‌باشد، از بدنه اصلی امتداد می‌یابد و معمولا برای نصب، رزوه می‌شود. واحد اندازه‌گیری در اینجا میلی‌متر است.
طول غلاف عامل مهمی ‌در تعیین نحوه نصب سنسور بر روی ماشین یا تجهیزات فرآیند است و تعیین می‌کند که حسگر تا چه اندازه در فرآیند یا ماده اندازه‌گیری شده، بیرون زده است.
همچنین یک غلاف بلندتر ممکن است در کاربردهایی مفید باشد که حسگر باید به فضاهای عمیق‌تر یا محدودتر در فرآیند دسترسی پیدا کند. از سوی دیگر، غلاف کوتاه‌تر ممکن است در شرایطی که فضا محدود است و نصب فشرده‌تری مورد نیاز می‌باشد، ‌ترجیح داده شود.
هنگام انتخاب طول غلاف، الزامات خاص برنامه کاربردی و طراحی ماشین‌آلات یا تجهیزاتی که سنسور در آن نصب می‌شود را باید در نظر گرفت.

دیگر پارامتر مورد توجه سری PT124G-112/112T/123/123T، طول کپیلاری منعطف است که به طول لوله کپیلاری انعطاف‌پذیر اشاره دارد که بخشی از مجموعه سنسور فشار مذاب می‌باشد و مقدار مشخص شده برای آن ۴۶۰ میلی‌متر است.
مقدار ۴۶۰ میلی‌متر نشان‌دهنده طول لوله کپیلاری منعطف است که بدنه اصلی سنسور فشار مذاب را به دیافراگم یا عنصر حسگر متصل می‌کند. این لوله انعطاف‌پذیر اجازه می‌دهد تا مقداری انعطاف‌پذیری در موقعیت سنسور ایجاد شود.
طول کپیلاری منعطف یک عامل مهم در تعیین نحوه و مکان قرار گرفتن عنصر حسگر در فرآیند است. انعطاف‌پذیری کپیلاری امکان تنظیمات در جهت‌گیری و قرارگیری سنسور را فراهم می‌کند.
در شرایطی که حسگر نیاز به نصب در مکانی دارد که نیاز به انعطاف‌پذیری دارد، طول کپیلاری منعطف بیشتر ممکن است سودمند باشد، مانند محیط‌هایی که محدودیت فضا وجود دارد یا جایی که سنسور باید در یک زاویه قرار گیرد.
ضمن فراهم کردن شرایط نصب مناسب، درجه‌ای از آزادی را در نصب فراهم می‌کند و به سنسور اجازه می‌دهد در موقعیت‌هایی نصب شود که ممکن است برای اتصال سفت و سخت چالش برانگیز باشد. این می‌تواند به ویژه در برنامه‌هایی مفید باشد که حسگر باید در اطراف موانع یا خم‌ها حرکت کند.
بنابراین هنگام انتخاب سنسور فشار مذاب با کپیلاری منعطف، الزامات خاص برنامه و چیدمان تجهیزات فرآیند و عواملی مانندپیچ‌ها و موانع در مسیر نصب را باید در نظر گرفت. در نتیجه انعطاف پذیری به سنسور اجازه می‌دهد تا با پیکربندی‌های مختلف نصب سازگار شود.

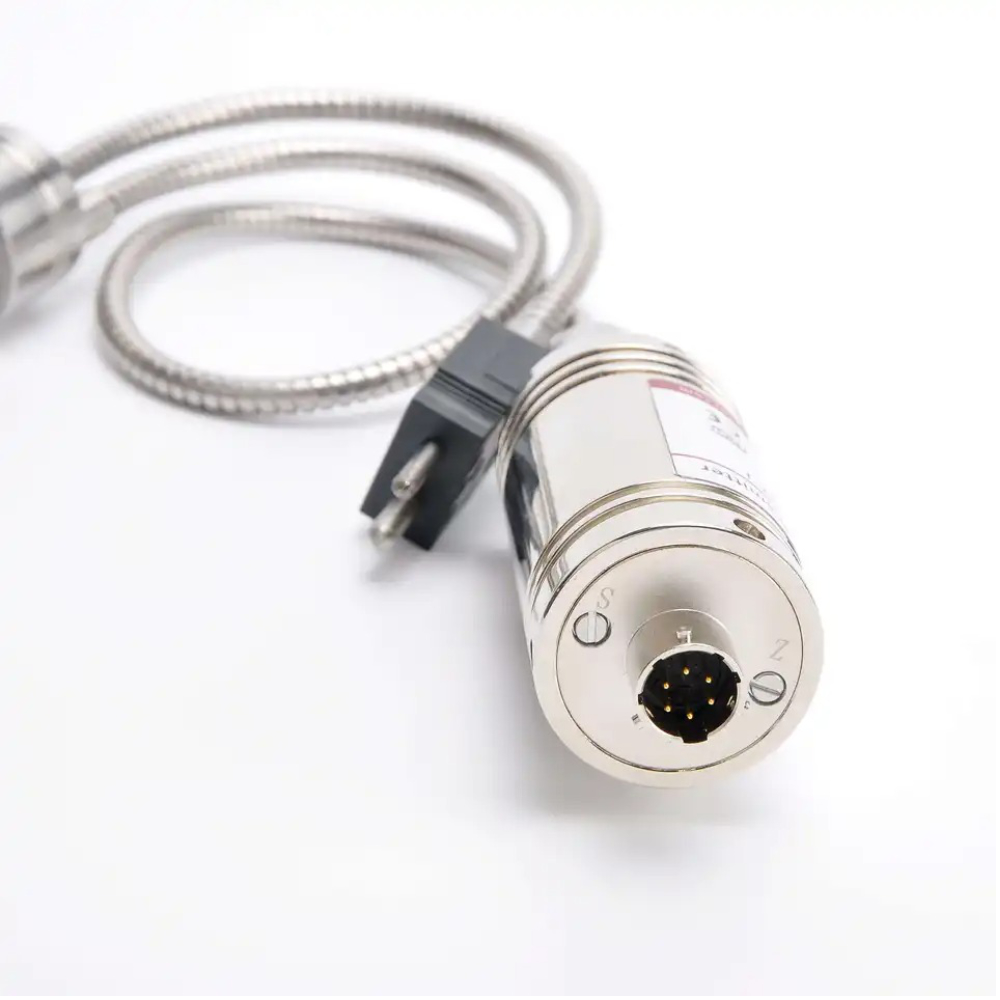

اتصال الکتریکی به نوع یا پیکربندی کانکتور الکتریکی مورد استفاده برای سنسور فشار مذاب اشاره دارد و در این سری سنسور فشار مذاب با دو مدل ۵ پین و ۶ پین شناخته می‌شوند.

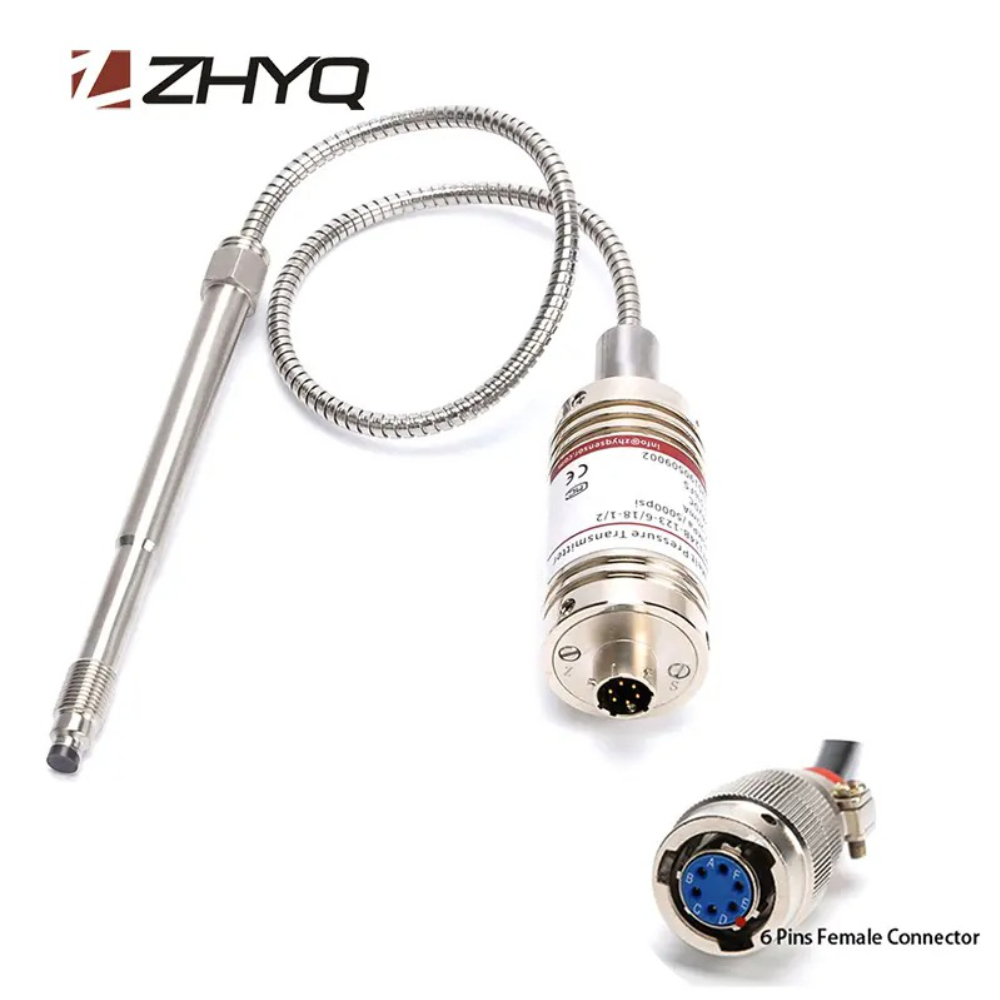

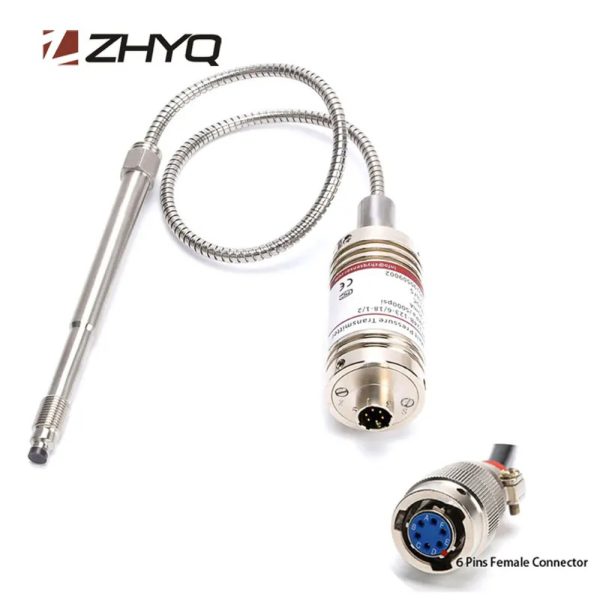

  • ۵ پین نشان می‌دهد که اتصال الکتریکی شامل یک کانکتور با پنج پین یا کنتاکت الکتریکی است. پیکربندی خاص این پین‌ها ممکن است متفاوت باشد، و مراجعه به مستندات حسگر برای جزییات نحوه استفاده از هر پایه مهم است.
  • ۶ پین یک کانکتور با شش پین یا کنتاکت الکتریکی را نشان می‌دهد. مانند پیکربندی ۵ پین، عملکرد خاص هر پین ممکن است بسته به طراحی و ویژگی‌های سنسور متفاوت باشد.

انتخاب بین کانکتورهای ۵ پین و ۶ پین بستگی به نیاز سیستم و ویژگی‌های خاص مدل سنسور فشار مذاب مورد استفاده دارد. تعداد پین‌ها در اتصال الکتریکی اغلب با پیچیدگی سنسور و نوع و مقدار اطلاعاتی که می‌تواند منتقل کند، مرتبط است. به عنوان مثال، پین‌های اضافی ممکن است برای ویژگی‌هایی مانند سنجش دما یا سایر عملکردهای کمکی استفاده شوند.

در انتخاب اتصال الکتریکی مناسب باید به مواردی توجه داشت:

سازگاری: اطمینان حاصل شود که اتصال الکتریکی انتخابی با سیستم جمع‌آوری یا کنترل داده سازگار است. کانکتور در سمت سنسور باید با کانکتور یا رابط سمت سیستم مطابقت داشته باشد.
عملکرد: اگر سنسور ویژگی‌های اضافی مانند سنجش دما یا سایر عملکردهای کمکی را ارائه می‌دهد، ممکن است تعداد پین‌ها عاملی در پشتیبانی از این ویژگی‌ها باشد. در چنین مواردی، کانکتور را بر اساس ویژگی‌هایی که برای برنامه کاربردی نیاز است، انتخاب می‌شود.
مستندات: برای جزییات خاص در مورد نحوه استفاده از هر پین در پیکربندی انتخابی، به اسناد سنسور یا دیتاشیت مراجعه شود.

گزینه جهانی بهتر بین کانکتورهای ۵ پین و ۶ پین وجود ندارد. انتخاب بستگی به نیازهای سیستم و قابلیت‌های خاص سنسور فشار مذاب مورد استفاده دارد.

مایع پرکننده در این سری از سنسورهاجیوه می‌باشد و نشان می‌دهد که حفره داخلی سنسور فشار مذاب با جیوه به عنوان سیال انتقال فشار پر شده است. در اینجا به معنا و پیامدهای آن می‌پردازیم:

  • سیال انتقال فشار:
    سیال انتقال فشار یک محیط درون سنسور است که فشار را از دیافراگم (عنصر حسگر) به دستگاه اندازه‌گیری منتقل می‌کند. در این حالت از جیوه به عنوان مایع پرکننده استفاده می‌شود.
  • جیوه به عنوان مایع پرکننده:
    جیوه دارای خواص منحصر به فردی است که آن را برای کاربردهای خاص اندازه‌گیری فشار مناسب می‌کند. این یک فلز مایع متراکم در دمای اتاق است و چگالی بالای آن امکان اندازه‌گیری دقیق فشار را فراهم می‌کند. این واقعیت که در دمای اتاق در حالت مایع باقی می‌ماند، استفاده از آن را در طراحی‌های خاص سنسور فشار امکان‌پذیر می‌کند.
  • استفاده و برنامه‌های کاربردی:
    سنسورهای فشار پر از جیوه اغلب در کاربردهای فشار بالا و دما بالا استفاده می‌شود که در آن سیالات پرکننده دیگر، مانند روغن یا سیلیکون، ممکن است مناسب نباشند. ویژگی‌های جیوه آن را به ویژه در محیط‌هایی با شرایط سخت وشدید، مفید می‌کند.
    کاربردهای رایج شامل فرآیندهای صنعتی خاص، تنظیمات آزمایشگاهی و کاربردهایی است که سنسور در معرض دمای بالا قرار می‌گیرد.
  • سازگاری با سیال:
    جیوه با همه انواع سیال‌ها سازگار نیست. بررسی سازگاری جیوه با ماده یا مواد خاص در فرآیند اندازه‌گیری مهم است. جیوه به دلیل واکنش‌پذیری‌اش شناخته شده است و برخی مواد ممکن است با آن سازگار نباشند.
    استفاده از جیوه ممکن است در برخی کاربردها به دلیل نگرانی‌های زیست محیطی و ایمنی محدود یا تنظیم شود. در صورت وجود خطر قرار گرفتن در معرض یا در صورت وجود ملاحظات زیست محیطی، ممکن است از مایعات انتقال فشار جایگزین استفاده شود.
  • ملاحظات ایمنی:
    جیوه یک ماده سمی است و استفاده از آن تابع مقررات و دستورالعمل‌های ایمنی است. برای به حداقل رساندن خطر قرار گرفتن در معرض، باید مراقب بود که حسگر به درستی کار، نصب و دفع شود.
    هنگام در نظر گرفتن سنسور فشار پر از جیوه، رعایت دستورالعمل‌ها و مقررات ایمنی برای محافظت از پرسنل و محیط زیست مهم است.

ویژگی پر کاربرد این سری، کالیبراسیون داخلی با مقاومت شانت با میزان ۱٪ ± ۸۰٪ می‌باشد. کالیبراسیون با مقاومت شانت فرآیندی است که برای تنظیم و کالیبراسیون سنسورها استفاده می‌شود. در زمینه سنسور فشار، شامل معرفی یک سیگنال شناخته شده و کنترل شده (شانت) به سنسور برای تایید و تنظیم دقت آن است.
در مقدار ذکر شده برای کالیبراسیون داخلی با مقاومت شانت سری PT124G-112/112T/123/123T، عدد ۸۰٪ نشان می‌دهد که در طول فرآیند کالیبراسیون با مقاومت شانت، سنسور در معرض سیگنالی معادل ۸۰٪ محدوده کامل مقیاس خود قرار می‌گیرد. این یک نقطه مرجع است که برای اهداف کالیبراسیون استفاده می‌شود.
همچنین ۱٪± تحمل یا دقت کالیبراسیون با مقاومت شانت را نشان می‌دهد. در این حالت، به این معنی است که سیگنال کالیبراسیون در محدوده ۱٪± دقیق است. بنابراین، سیگنال کالیبراسیون واقعی اعمال شده در طول فرآیند ممکن است در حاشیه ۱٪ در حدود ۸۰٪ مشخص شده تغییر کند.
قابلیت کالیبراسیون داخلی با مقاومت شانت این امکان را به سنسور می‌دهد که در یک نقطه خاص (در این حالت ۸۰ درصد محدوده کامل مقیاس) به صورت داخلی کالیبره شود. این کالیبراسیون به اطمینان از دقت و قابلیت اطمینان اندازه‌گیری‌های سنسور در طول زمان کمک می‌کند. در نتیجه با اعمال یک سیگنال شناخته شده و تنظیم پاسخ سنسور، سازندگان می‌توانند دریفت یا انحرافات احتمالی در عملکرد سنسور را جبران کنند و اندازه‌گیری دقیق‌تری ارائه دهند.
ویژگی کالیبراسیون داخلی با مقاومت شانت اغلب در طول فرآیند تولید یا به عنوان بخشی از روش‌های معمول کالیبراسیون استفاده می‌شود. این اجازه می‌دهد تا سنسور بدون نیاز به تجهیزات خارجی کالیبره شود و فرآیند کالیبراسیون راحت‌تر شود. کاربران یا تکنسین‌ها می‌توانند با اعمال کالیبراسیون داخلی با مقاومت شانت و مقایسه پاسخ سنسور با مقادیر مورد انتظار، بررسی‌های کالیبراسیون را انجام دهند.
هنگامی‌که سنسور تحت کالیبراسیون با مقاومت شانت ۸۰ درصد قرار می‌گیرد، یک نقطه مرجع برای کاربران برای تایید صحت سنسور فراهم می‌کند. تحمل ۱٪± تضمین می‌کند که سیگنال کالیبراسیون در محدوده مشخصی از دقت قرار دارد.

نحوه نصب سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

  • محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب‌تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می‌توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124G-112/112T/123/123T
نوع سنسورترانسدیوسر فشار مذاب
مدلغلاف سخت
غلاف سخت + سنسور دما
غلاف سخت + کپیلاری منعطف
غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیریپل وتسون، استرین گیج
دامنه فشار کاری (bar)از ۱۰۰-۰ تا ۱۵۰۰-۰
دامنه فشار کاری (psi)از ۱۴۵۰-۰ تا ۲۱۷۵۵-۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۱۵۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۱۷۵۵.۷
خروجی2 mV/V
3.33 mV/V
دقت و درستی≤ ± 0.5 %FS
≤ ± 0.25 %FS
سنسور دمابله
نوع سنسور دماThermocouple - J
Thermocouple - K
Thermocouple - E
RTD - PT100
ولتاژ تغذیه10 V DC
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۵۵۰
اتصال مکانیکی1/2″-20UNF
M14 x 1.5
M18 x 1.5
M22 x 1.5
جنس اتصال مکانیکی15-5 PH Stainless Steel
17-4 PH Stainless Steel
Inconel
Hastelloy C
طول غلاف [mm]۱۵۲
۲۲۸
۳۰۵
طول کپیلاری [mm]۴۶۰
اتصال الکتریکی5-Pin
6-Pin
تنظیم نقطه صفرخیر
تنظیم نقطه اسپنخیر
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی80% ± 1%
تاییدیه و گواهینامه هاEx NEPSI | China
CMC (China Metrology Certification) | China
RCQM | Global
دستورالعمل های انطباق و مقرراتCE | European Community
  • تولید ورق و فیلم‌های پلاستیکی
  • نصب بر پمپ مذاب و اندازه گیری رِئولوژی
  • ساخت لوله و پروفیل
  • فرآیند بازیافت
  • فرآیند روکش کردن سیم
  • ساخت الیاف مصنوعی
نام فایللینک دانلود
دیتاشیتPDF Icon
