سنسور فشار مذاب ZHYQ سری PT124G-128

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند: ZHYQ

ویژگی ها:

  • محدوده اندازه‌گیری فشار: ۱۰۰-۰ تا ۱۵۰۰-۰ بار | ۱۴۵۰-۰ تا ۲۱۷۵۵-۰ psi
  • خروجی: ۲ میلی ولت به ولت، ۳.۳۳ میلی ولت به ولت
  • سنسور دما: ندارد
  • اتصال مکانیکی:‌ 1/2UNF, M14 x 1.5, M18 x 1.5
  • اتصال الکتریکی: ۵ یا ۶ پین

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

سنسور فشار مذاب ZHYQ سری PT124G-128

سنسور فشار مذاب سری ZHYQ PT124G-128 برای کاربردهایی که فضای نصب محدود دارند، ایده آل است. همچنین دارای یک مهره با چرخش آزاد است که نصب را ساده می کند. مجهز به کانکتور Bendix شش یا هشت پین است و می تواند با محصولات مشابه از نظر استاندارد جهانی قابل تعویض باشد.



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار مذاب ZHYQ سری PT124G-128

در دیتاشیت این سری سنسور فشار برای نوع سنسور به ترانسدیوسر فشار مذاب اشاره می‌کند، اشاره به نوع خاصی از سنسور است که برای اندازه‌گیری فشار در محیط‌های با دمای بالا، به ویژه در پردازش مواد مذاب مانند پلاستیک یا لاستیک طراحی شده است.
در واقع ترانسدیوسر فشار مذاب، هدف و محیطی که سنسور برای آن طراحی شده را مشخص می‌کند. در این مورد، برای اندازه‌گیری فشار در شرایط چالش برانگیز مواد مذاب یا موادی که تحت فرآیند ذوب قرار می‌گیرند، مهندسی شده است.
بنابراین، به زبان ساده، این سنسور برای اندازه‌گیری دقیق فشار در شرایطی که مواد در حال پردازش در حالت مذاب هستند، مانند تولید پلاستیک یا لاستیک، طراحی شده است. این یک سنسور تخصصی است که برای مقاومت در برابر دماهای بالا و ارائه خوانش فشار قابل اعتماد در آن کاربردهای سخت ساخته شده است.

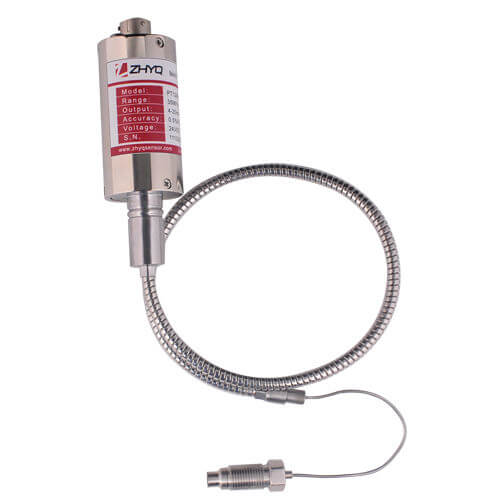

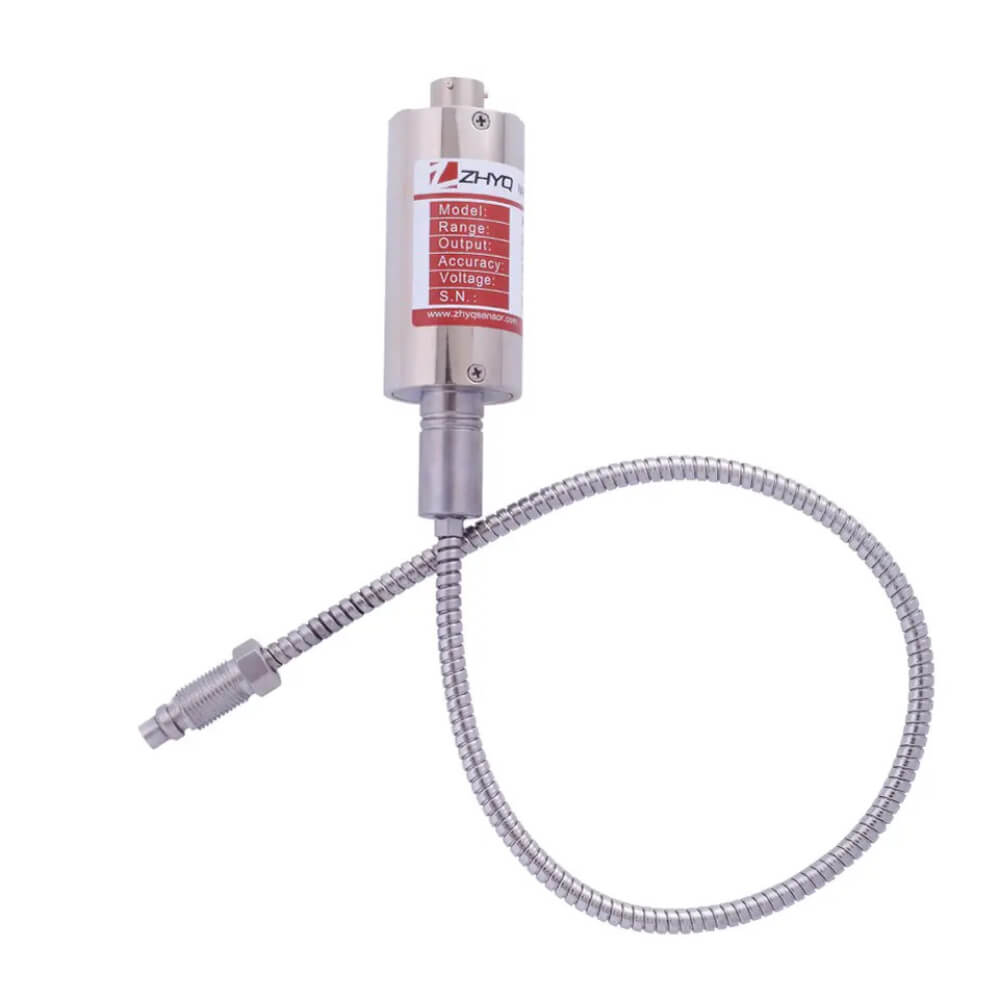

مدل‌های ذکر شده برای سری PT124G-128 شامل دو گزینه‌ی غلاف سخت + کپیلاری منعطف و کپیلاری بیرونی می‌باشد.

  • غلاف سخت + کپیلاری منعطف:
    غلاف سخت: این ویژگی به ساختار اصلی و جامد حسگر اشاره دارد که عناصر حسگر را در خود جای داده است. غلاف سخت به گونه‌ای طراحی شده است که محکم باشد و یک پلتفرم پایدار برای اندازه‌گیری دقیق فشار ارائه دهد.
    کپیلاری منعطف: کپیلاری منعطف لوله‌ای است که غلاف سخت را به عنصر حسگر فشار متصل می‌کند. انعطاف‌پذیری این امکان را برای نصب و مانور آسان‌تر در تنظیمات مختلف فراهم می‌کند. این ویژگی به انطباق تغییرات در موقعیت و جهت سنسور کمک می‌کند.
  • کپیلاری بیرونی:
    در این مدل کپیلاری (لوله‌ای) که سنسور را به منبع فشار متصل می‌کند در معرض دید قرار می‌گیرد. این بدان معنی است که در یک غلاف سخت محصور یا محافظت نشده است. طراحی کپیلاری بیرونی ممکن است در کاربردهای خاصی که قرار گرفتن در معرض مستقیم قابل قبول یا ضروری است ترجیح داده شود.

در اصل، این مدل‌ها گزینه‌هایی را برای سناریوهای مختلف نصب و استفاده ارائه می‌دهند:

غلاف سخت + کپیلاری منعطف: به دلیل استفاده از کپیلاری منعطف، پایداری با غلاف محکم و انعطاف‌پذیری در نصب را ارائه می‌دهد.
کپیلاری بیرونی: پیکربندی را ارائه می‌دهد که در آن کپیلاری در معرض قرار می‌گیرد، احتمالا برای سناریوهایی که قرار گرفتن در معرض مستقیم امکان‌پذیر یا سودمند است.

انتخاب بین این مدل‌ها می‌تواند به عواملی مانند الزامات خاص راه‌اندازی، محدودیت‌های نصب، یا ملاحظات محیطی بستگی داشته باشد.

دیگر ویژگی مهم این سری سنسور فشار مذاب، اصل اندازه‌گیری از نوع پل ویتستون، استرین گیج می‌باشد.
پل ویتستون یک مدار الکتریکی است که برای اندازه‌گیری مقاومت الکتریکی ناشناخته با متعادل کردن دو پایه یک مدار پل استفاده می‌شود. در زمینه سنسور فشار مذاب، این یک جزء اساسی از طراحی سنسور برای اندازه‌گیری فشار روی دیافراگم سنسور است.
استرین گیج نوعی سنسور است که برای اندازه‌گیری کرنش (تغییر شکل) روی یک جسم استفاده می‌شود. در مورد سنسور فشار مذاب، استرین گیج معمولا به دیافراگم سنسور متصل می‌شود. وقتی فشار تغییر می‌کند باعث تغییر شکل دیافراگم می‌شود و این تغییر شکل توسط استرین گیج تشخیص داده می‌شود.
در اصل اندازه‌گیری پل ویتستون، استرین گیج، سنسور فشار از مدار پل ویتستون به عنوان هسته سیستم اندازه‌گیری خود استفاده می‌کند. این پل دارای استرین گیج‌هایی است که به تغییر شکل مکانیکی حساس هستند تا فشار روی دیافراگم سنسور ناشی از تغییرات فشار را اندازه‌گیری کنند.
به عبارت ساده‌تر، ترکیب پل ویتستون و استرین گیج به سنسور فشار مذاب اجازه می‌دهد تا تغییرات فیزیکی در دیافراگم (در اثر فشار) را به سیگنال‌های الکتریکی تبدیل کند. سپس این سیگنال‌ها اندازه‌گیری و تفسیر می‌شوند تا خوانش فشار دقیق ارائه شود.
این اصل اندازه‌گیری در سنسورهای فشار رایج است زیرا حساسیت و دقت بالایی را در ثبت تغییرات ظریف در مقاومت مرتبط با تغییر شکل مکانیکی ناشی از تغییرات فشار ارائه می‌دهد.

محدوده فشار به دامنه فشارهایی اشاره دارد که سنسور قادر به اندازه‌گیری آن است که به عنوان یک محدوده برای نشان دادن حداقل و حداکثر مقادیری که حسگر می‌تواند در آن خوانش دقیق ارائه دهد، بیان می‌شود.
دامنه اندازه‌گیری فشار برای سری PT124G-128 از ۱۰۰ – ۰ تا ۱۵۰۰ – ۰ بار می باشد. بنابراین، در این حالت، سنسور فشار مذاب قادر به اندازه‌گیری دقیق فشار در محدوده از ۰ تا ۱۰۰ بار تا از ۰ تا ۱۵۰۰ بار است. این بدان معنی است که برای کاربردهایی که فشار می‌تواند در این محدوده مشخص شده متفاوت باشد، مناسب است.

مشخصات الکتریکی سنسور فشار مذاب ZHYQ سری PT124G-128

انواع خروجی به سیگنال خروجی الکتریکی اشاره دارد که سنسور فشار مذاب در پاسخ به فشار اعمال شده تولید می‌کند و برای این سری از سنسورهای برند ZHYQ عبارتند از:

  • ۲ میلی‌ولت به ولت: به این معنی که به ازای هر ولت تحریک اعمال شده به سنسور، سیگنال خروجی ۲ میلی‌ولت خواهد بود. این معیاری برای سنجش حساسیت سنسور است. حساسیت بالاتر به سنسور اجازه می‌دهد تا تغییرات کوچک‌تر فشار را تشخیص دهد.
  • ۳.۳۳ میلی‌ولت به ولت: به طور مشابه، این نشان می‌دهد که برای هر ولت تحریک، سیگنال خروجی ۳.۳۳ میلی‌ولت خواهد بود. این حساسیت در مقایسه با گزینه‌ی قبل بالاتر است.

حال این‌که کدام یک مناسب‌تر است بستگی به نیازهای خاص برنامه کاربردی دارد:

۲ میلی‌ولت به ولت: این ممکن است برای کاربردهایی مناسب باشد که حساسیت کمی کم‌تر قابل قبول است و هزینه یا سایر عوامل در نظر گرفته می‌شوند.
۳.۳۳ میلی‌ولت به ولت: این نوع خروجی حساس‌تر است و ممکن است در کاربردهایی که اندازه‌گیری فشار دقیق و ریز حیاتی است، ترجیح داده شود.

به طور کلی، حساسیت بالاتر اغلب زمانی که دقت بسیار مهم است، ترجیح داده می‌شود. با این حال، ضروری است که الزامات برنامه خاص را در نظر گرفت و این‌که آیا افزایش حساسیت ضروری است یا گزینه کم‌تر حساس، دقت کافی برای نیازهای برنامه را فراهم می‌کند.

میزان دقت ≤ 0.5± %FS اطلاعاتی را در مورد این‌که سنسور فشار مذاب چقدر می‌تواند فشار را در مقایسه با فشار واقعی در سیستم اندازه‌گیری و گزارش کند، ارائه می‌دهد.
دقت اندازه‌گیری میزان تناسب خروجی سنسور با فشار واقعی در سیستم است. این به عنوان درصدی از محدوده کامل مقیاس (FS) سنسور بیان می‌شود. ≤ نماد کم‌تر از یا مساوی را نشان می‌دهد و 0.5± %FS نشان‌دهنده انحراف مجاز از فشار واقعی است. در این حالت، به این معنی است که اندازه‌گیری‌های سنسور نمی‌توانند بیش از ۰.۵٪ از محدوده فشار در مقیاس کامل دچار خطا شوند.
به عنوان مثال، اگر محدوده فشار ۱۰۰۰ – ۰ بار باشد، مشخصات دقت نشان می‌دهد که اندازه‌گیری‌های سنسور نمی‌توانند بیش از ۵± بار از فشار واقعی انحراف داشته باشند.
از نظر عملی، مقدار دقت پایین‌تر نشان‌دهنده یک سنسور دقیق‌تر و قابل اعتمادتر است. دقت 0.5 %FS به طور کلی بسیار خوب در نظر گرفته می‌شود و برای بسیاری از کاربردهای صنعتی مناسب است. با این حال، الزامات خاص برنامه کاربردی تعیین می‌کند که آیا این سطح از دقت نیازهای برنامه را برآورده می‌کند یا خیر.

مقدار ولتاژ تغذیه ۱۰ ولت دی سی، سطح ولتاژ مورد نیاز برای تغذیه سنسور فشار مذاب را نشان می‌دهد. ولتاژ تغذیه به ولتاژ الکتریکی اشاره دارد که باید به سنسور برای عملکرد صحیح آن داده شود. این منبع انرژی برای قطعات الکترونیکی داخلی سنسور است. همچنین جریان مستقیم (DC) نوع جریان الکتریکی مورد نیاز را مشخص می‌کند. در این مورد، جریان مستقیم است، به این معنی که ولتاژ در طول زمان ثابت می‌ماند.
بنابراین، سنسور فشار مذاب برای کار کردن به منبع پایدار ۱۰ ولت جریان مستقیم (DC) نیاز دارد. برای اطمینان از عملکرد دقیق و قابل اعتماد، ارائه ولتاژ مشخص شده به سنسور ضروری است.

محدوده دمای دیافراگم به محدوده دماهایی اشاره دارد که در آن دیافراگم سنسور فشار مذاب می‌تواند به طور موثر و دقیق کار کند. بنابراین، محدوده دمای دیافراگم ۳۵۰+ – ۰ درجه سانتی‌گراد برای سری PT124G-128 نشان می‌دهد که سنسور فشار مذاب برای عملکرد دقیق در یک بازه دمایی وسیع، از دمای انجماد (۰ درجه سانتی‌گراد) تا دمای بالا (۳۵۰ درجه سانتی‌گراد) طراحی شده است. این ویژگی، آن‌ها را برای کاربردهایی که شامل مواد مذاب یا فرآیندهای با دمای بالا، مانند پردازش پلاستیک یا لاستیک است، مناسب می‌کند.
بسیار مهم است که سنسور در این محدوده دمایی مشخص کار کند تا از قابلیت اطمینان و دقت آن اطمینان حاصل شود. اگر برنامه کاربردی شامل دماهای خارج از این محدوده است، ممکن است لازم باشد گزینه‌های جایگزین را در نظر گرفت یا اقدامات بیشتری برای محافظت از سنسور در برابر دماهای شدید انجام داد.

مشخصات مکانیکی سنسور فشار مذاب ZHYQ سری PT124G-128

اتصال مکانیکی به نوع و اندازه رزوه‌هایی که برای اتصال مکانیکی سنسور فشار مذاب به سیستم یا تجهیزاتی که در حال اندازه‌گیری است استفاده می‌شود، اشاره دارد. در واقع اتصال مکانیکی نحوه اتصال فیزیکی سنسور به سیستم را مشخص می‌کند و نوع و اندازه رزوه‌ها را شامل می‌شود.

انواع اتصال مکانیکی موجود برای سری PT124G-128 عبارتند از:

  • 1/2-20UNF: این به نوع خاصی از رزوه اشاره دارد. در این مورد، این یک رزوه استاندارد ملی (UNF) با قطر ۱.۲ اینچ است. عدد ۲۰ نیز تعداد رزوه در هر اینچ را نشان می‌دهد. بنابراین این مدل اتصال، یک رزوه امپریالیستی (مبتنی بر اینچ) است. اگر سیستم از واحدهای امپریال استفاده می‌کند یا اگر سنسور نیاز به اتصال به قطعات با رزوه‌های ۱.۲ اینچی دارد، این گزینه مناسب خواهد بود.
  • M14 x 1.5: این نوع اتصال مکانیکی به یک رزوه متریک اشاره دارد. حرف M مخفف متریک، ۱۴ قطر بر حسب میلی‌متر، و ۱.۵ گام رزوه (فاصله بین رزوه‌ها) است.
  • M18 x 1.5: به طور مشابه، این یک رزوه متریک دیگر با قطر ۱۸ میلی‌متر و گام رزوه ۱.۵ میلی‌متر است.

در مورد این‌که کدام یک بهتر است، به اجزا و سیستم‌های موجود در برنامه کاربردی بستگی دارد. برای اطمینان از تناسب مناسب، ضروری است که اتصال مکانیکی سنسور را با رزوه‌های استفاده شده در تجهیزات مطابقت داده شود.

جنس مواد سازنده این اتصالات مکانیکی در سنسور فشار مذاب ZHYQ سری PT124G-128، فولاد ضد زنگ 5-15 PH می‌باشد. این یک نوع فولاد ضد زنگ رسوب سخت (PH) است. ۵-۱۵ ترکیب را نشان می‌دهد که تقریبا شامل ۱۵٪ کروم و ۵٪ نیکل است. همچنین حاوی مقادیر کمی مس، منگنز، سیلیکون و فسفر است. همچنین عبارت فولاد ضد زنگ نشان می‌دهد که این ماده نوعی آلیاژ فولادی است که در برابر خوردگی و زنگ‌زدگی مقاوم است.

تشریح ویژگی‌ها و کاربردهای فولاد ضد زنگ 5-15 PH به صورت زیر می‌باشد:

  • مقاومت در برابر خوردگی: فولاد ضد زنگ به دلیل مقاومت در برابر خوردگی عالی خود شناخته شده است و برای استفاده در محیط‌هایی که قرار گرفتن در معرض رطوبت یا مواد خورنده نگران کننده است، مناسب می‌باشد.
  • فولاد رسوبی شده: PH در فولاد ضد زنگ 5-15 PH نشان دهنده‌ی درجه رسوبی شدن فولاد است. این بدان معنی است که می‌توان آن را از طریق عملیات حرارتی تقویت کرد تا به ترکیبی از استحکام بالا و مقاومت در برابر خوردگی خوب دست یابد.
  • اجزای مکانیکی: استفاده از فولاد ضد زنگ 5-15 PH برای اتصالات مکانیکی در سنسور فشار مذاب، دوام، مقاومت در برابر خوردگی در محیط‌های سخت و توانایی مقاومت در برابر تنش‌های مکانیکی مرتبط با نصب و عملکرد سنسور را تضمین می‌کند. .

طول غلاف سنسور برای این سری، ۳۶ میلی‌متر می‌باشد. غلاف قسمت کشیده و معمولا استوانه‌ای سنسور است که ممکن است حاوی عناصر حسگر باشد و از اتصال مکانیکی به نوک یا نقطه حسگر سنسور امتداد دارد. اندازه‌گیری طول غلاف به‌طور معمول از پایه (محل اتصال آن به اجزای مکانیکی) تا نوک غلاف است.
طول غلاف در تعیین میزان بیرون زدگی سنسور در محیطی که اندازه‌گیری می‌کند بسیار مهم است. در برخی از کاربردها، ممکن است لازم باشد طول غلاف برای نصب مناسب و اندازه‌گیری‌های دقیق در نظر گرفته شود.
همچنین طول مشخص شده ۳۶ میلی‌متر این ایده را می‌دهد که حسگر چقدر به درون ماده یا فرآیند مورد اندازه‌گیری، امتداد می‌یابد. این امر به ویژه در کاربردهایی که الزامات خاصی برای نفوذ حسگر به مواد وجود دارد یا جایی که محدودیت‌های فضا ممکن است بر نصب تاثیر بگذارد، مهم است.
اطمینان از مناسب بودن طول غلاف در کاربرد سنسور برای به دست آوردن خوانش‌های دقیق و اطمینان از این‌که حسگر به خوبی در دستگاه یا سیستم قرار می‌گیرد، مهم است. به عنوان مثال، در یک فرآیند اکستروژن پلاستیک، طول غلاف ممکن است برای اطمینان از قرارگیری مناسب حسگر در داخل پلاستیک مذاب برای اندازه‌گیری دقیق فشار، حیاتی باشد.
قبل از نهایی کردن نصب، توصیه می‌شود الزامات خاص برنامه و فضای موجود برای نصب بررسی و اطمینان حاصل شود که طول غلاف با نیازهای فرآیند مطابقت دارد.

طول کپیلاری منعطف که سنسور فشار مذاب را به منبع فشار یا فرآیند اندازه‌گیری شده متصل می‌کند، برای سنسورهای فشار سری PT124G-128 دارای دو مقدار ۴۶۰ و ۷۶۰ میلی‌متر می‌باشد. باید توجه داشت که انعطاف‌پذیری کپیلاری امکان نصب و مانور آسان‌تر در تنظیمات مختلف را فراهم می‌کند زیرا طول کپیلاری منعطف برای انطباق با تغییرات فاصله بین سنسور و منبع فشار یا فرآیند اندازه‌گیری بسیار مهم است.
دو طول مشخص شده (۴۶۰ میلی‌متر و ۷۶۰ میلی‌متر) انعطاف‌پذیری را در نحوه نصب سنسور فراهم می‌کند. انتخاب بین این طول‌ها به نیازهای خاص برنامه کاربردی بستگی دارد، از جمله فاصله بین سنسور و منبع فشار و همچنین هر گونه خمیدگی یا چرخش در مسیر نصب.
یک کپیلاری منعطف طولانی‌تر ممکن است در شرایطی مفید باشد که منبع فشار دورتر از سنسور قرار دارد و به انعطاف‌پذیری بیشتری در قرار دادن سنسور اجازه می‌دهد.
هنگام نصب سنسور، انتخاب طول کپیلاری منعطف مناسب ضروری است تا اطمینان حاصل شود که حسگر می‌تواند به درستی در داخل سیستم قرار گیرد و می‌تواند هر گونه خمیدگی یا چرخش لازم را بدون ایجاد فشار یا کشش روی کپیلاری در خود جای دهد.
علاوه بر این، انعطاف‌پذیری کپیلاری، مسیر لوله را در فضاهای پیچیده یا تنگ آسان‌تر می‌کند و فرآیند نصب چند منظووره را تسهیل می‌کند.

اتصال الکتریکی به نوع و تعداد پین‌های الکتریکی مورد استفاده برای اتصال سنسور فشار مذاب به مدارهای الکتریکی اشاره دارد. در واقع روشی را مشخص می‌کند که حسگر از طریق آن به‌طور الکتریکی به اجزا یا سیستم‌های دیگر متصل می‌شود. تعداد پین‌ها اغلب با پیچیدگی اتصالات الکتریکی و ویژگی‌های پشتیبانی شده توسط سنسور مطابقت دارد.

اتصالات الکتریکی سری PT124G-128 دو نوع است:

  1. ۵ پین: این نشان می‌دهد که اتصال الکتریکی شامل پنج پین است. عملکردهای خاص این پین‌ها به طراحی و ویژگی‌های سنسور بستگی دارد.
  2. ۶ پین: به طور مشابه، این نشان می‌دهد که اتصال الکتریکی شامل شش پایه است. پین اضافی ممکن است برای عملکردها یا ویژگی‌های اضافی که در پیکربندی ۵پین وجود ندارد استفاده شود.

انتخاب بین اتصالات ۵ پین و ۶ پین به نیازهای خاص برنامه کاربردی و ویژگی‌های مورد نیاز بستگی دارد. اتصال ۶ پین ممکن است عملکرد یا ویژگی‌های بیشتری شامل سیگنال‌های اضافی، قابلیت‌های ارتباطی یا سایر قابلیت‌های خاص سنسور را در مقایسه با اتصال ۵ پین ارائه دهد.
اگر برنامه کاربردی به ویژگی‌های اضافی ارائه شده توسط اتصال ۶ پین نیاز دارد، ممکن است انتخاب بهتری باشد. با این حال، اگر برنامه کاربردی به آن ویژگی‌های اضافی نیاز ندارد، اتصال ۵ پین ممکن است ساده‌تر و مقرون به صرفه‌تر باشد.
قبل از تصمیم‌گیری، توصیه می‌شود اسناد سنسور بررسی یا با کارشناسان فنی تماس گرفته شود تا عملکردهای خاص اختصاص داده شده به هر پین در پیکربندی‌های ۵ پین و ۶ پین درک شود. این امر کمک می‌کند تا تعیین شود کدام اتصال الکتریکی برای برنامه کاربردی مناسب‌تر است.

مایع پرکننده، به نوع سیال مورد استفاده برای انتقال فشار از دیافراگم سنسور فشار مذاب به عناصر حسگر آن اشاره دارد. بنابراین مایع پرکننده که برای این سری از سنسورهای فشار ملت جیوه می‌باشد، سیالی است که حفره بین دیافراگم و عناصر حسگر سنسور را پر می‌کند. این برای انتقال فشار اعمال شده به دیافراگم عمل می‌کند تا بتوان آن را به دقت اندازه‌گیری کرد.
جیوه یک عنصر فلزی است که در دمای اتاق به صورت مایع باقی می‌ماند. دارای خواص منحصر به فردی از جمله چگالی بالا و فشار بخار کم است که آن‌را برای کاربردهای خاص اندازه‌گیری فشار مناسب می‌کند.
جیوه به طور سنتی به عنوان مایع پرکننده در برخی از سنسورهای فشار به دلیل خواص منحصر به فردش از جمله توانایی آن در انتقال موثر فشار و پایداری آن در محدوده دمایی گسترده استفاده می‌شود. چگالی بالای جیوه امکان انتقال دقیق فشار را فراهم می‌کند و فشار بخار کم آن برای جلوگیری از تبخیر در شرایط دمای بالا مفید است.
با این حال، توجه به این نکته ضروری است که استفاده از جیوه در کاربردهای صنعتی به دلیل نگرانی‌های زیست محیطی و بهداشتی کم‌تر رایج شده است. جیوه سمی است و استفاده از آن مشکلات ایمنی و دفع را افزایش می‌دهد.
انتخاب مایع پرکننده بسیار مهم است، زیرا باید با سیال (مانند مواد در حال پردازش) در برنامه سازگار باشد. جیوه ممکن است با مواد خاصی سازگار باشد، اما ممکن است برای استفاده در همه فرآیندها مناسب نباشد.
قبل از انتخاب یک سنسور فشار با جیوه به عنوان مایع پرکننده، ضروری است که سازگاری جیوه با ماده یا سیال خاص در فرآیند در نظر گرفته شود. در برخی موارد، مایعات پرکننده جایگزین که غیر سمی و سازگار با محیط زیست هستند ممکن است ترجیح داده شوند.

از دیگر مشخصات مفید و کاربردی این سری، کالیبراسیون داخلی با مقاومت شانت ۱٪ ± ۸۰٪ است. کالیبراسیون با مقاومت شانت تکنیکی است که برای کالیبراسیون سنسورهای فشار استفاده می‌شود. این روش شامل معرفی یک مقاومت الکتریکی شناخته شده (مقاومت شنت) به موازات استرین گیج سنسور است. با این کار می‌توان پاسخ سنسور را کالیبره و تنظیم کرد.

مقدار ۸۰٪ نشان‌دهنده درصد فشار در مقیاس کامل است که در آن کالیبراسیون با مقاومت شانت اعمال می‌شود. در این حالت، کالیبراسیون با مقاومت شانت در ۸۰ درصد محدوده فشار در مقیاس کامل انجام می‌شود.
همچنین ۱٪ ± بیان‌گر میزان تحمل یا دقت کالیبراسیون است. کالیبراسیون شانت با دقت ۱±٪ انجام می‌شود، به این معنی که کالیبراسیون در ۱٪ از ۸۰٪ تعیین شده خواهد بود.
ویژگی کالیبراسیون داخلی با مقاومت شانت به سنسور اجازه می‌دهد تا در یک نقطه فشار خاص، در این مورد، در ۸۰٪ محدوده فشار در مقیاس کامل، کالیبره شود.
کالیبراسیون برای اطمینان از اندازه‌گیری فشار دقیق و قابل اعتماد ضروری است. توانایی انجام کالیبراسیون داخلی با مقاومت شانت امکان تنظیم خروجی سنسور را برای محاسبه هرگونه انحراف یا عدم دقت فراهم می‌کند.
باید توجه داشت که استفاده از دقت ۱±٪ به این معنی است که فرآیند کالیبراسیون با دقت بالایی انجام می‌شود و اطمینان حاصل می‌شود که اندازه‌گیری‌های سنسور با فشار واقعی در نقطه کالیبره مطابقت نزدیکی دارد.
کالیبراسیون با مقاومت شانت یک ویژگی ارزشمند برای حفظ دقت اندازه‌گیری فشار در طول زمان است و امکان تنظیم خروجی سنسور را بدون نیاز به تجهیزات خارجی یا مداخله دستی فراهم می‌کند. این می‌تواند به ویژه در فرآیندهای صنعتی مفید باشد که در آن کالیبراسیون مجدد مکرر، ممکن است ضروری باشد. این مشخصه به جبران هرگونه تغییر در عملکرد سنسور کمک می‌کند و اطمینان حاصل می‌کند که خوانش فشار حتی در شرایط کاری دینامیکی دقیق باقی می‌ماند.

نحوه نصب سنسور فشار مذاب ZHYQ سری PT124G-128

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

  • محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

نحوه نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می‌توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124G-128
نوع سنسورترانسدیوسر فشار مذاب
مدلغلاف سخت + کپیلاری منعطف
کپیلاری بیرونی
اصل اندازه گیریپل ویتستون، استرین گیج
دامنه فشار کاری (bar)از ۱۰۰-۰ تا ۱۵۰۰-۰
دامنه فشار کاری (psi)از ۱۴۵۰-۰ تا ۲۱۷۵۵-۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۱۵۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۱۷۵۵.۷
خروجی2 mV/V
3.33 mV/V
دقت و درستی≤ ± 0.5 %FS
سنسور دماخیر
نوع سنسور دماندارد
ولتاژ تغذیه10 V DC
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۳۵۰
اتصال مکانیکی1/2″-20UNF
M14 x 1.5
M18 x 1.5
جنس اتصال مکانیکی15-5 PH Stainless Steel
طول غلاف [mm]۳۶
طول کپیلاری [mm]۴۶۰
۷۶۰
اتصال الکتریکی5-Pin
6-Pin
تنظیم نقطه صفرخیر
تنظیم نقطه اسپنخیر
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی80% ± 1%
تاییدیه و گواهینامه هاEx NEPSI | China
CMC (China Metrology Certification) | China
RCQM | Global
دستورالعمل های انطباق و مقرراتCE | European Community
  • تولید ورق و فیلم‌های پلاستیکی
  • نصب بر پمپ مذاب و اندازه گیری رِئولوژی
  • ساخت لوله و پروفیل
  • فرآیند بازیافت
  • فرآیند روکش کردن سیم
  • ساخت الیاف مصنوعی
