سنسور فشار ملت DYNISCO سری PT460E خروجی ۳.۳۳ میلی ولت به ولت

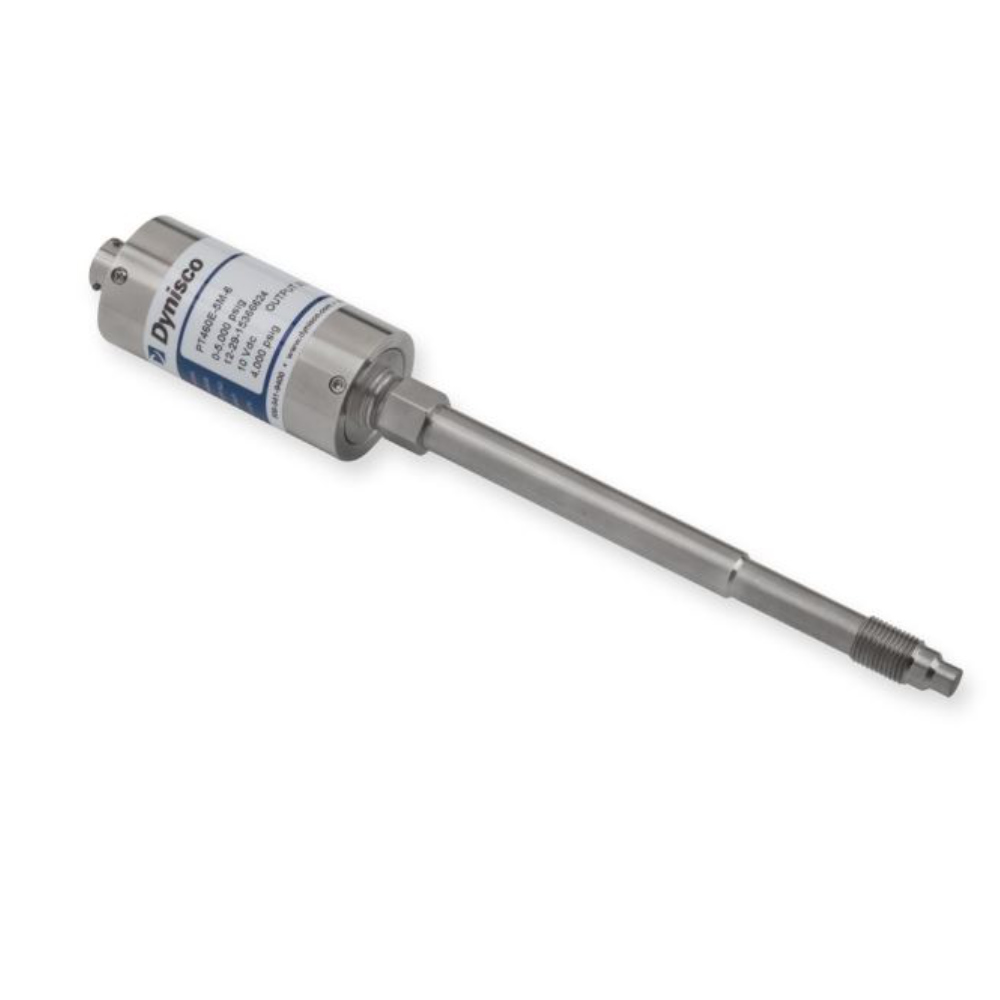

معرفی سنسور فشار ملت داینیسکو سری PT460E

سنسورهای فشار PT460E سیگنال استاندارد ۳.۳۳ mV/V را ارائه می‌کنند که برای کار با اکثر کنترلرهای فشار طراحی شده‌است.
PT460E مجهز به کانکتور شش پین bendix است. ترموکوپل اختیاری یا تنظیمات RTD برای ارائه دمای مذاب در دسترس هستند. PT460E دارای رزوه 1/2-20 UNF برای نصب در حفره‌های نصب ترانسدیوسرهای استاندارد است و در صورت تمایل می‌تواند با انواع دیگر اتصالات الکتریکی نیز عرضه شود.
سری PT460E شامل مدل‌های PT460E، PT462E، PT463E، TPT460E، TPT462E و TPT463E است.

قابلیت‌ها:

• دقت بهتر از ۰.۵±٪
• قطعات خیس شونده از فولاد ضد زنگ با روکش DyMax®
• طراحی سنسور اثبات‌شده
• محدوده کاری ۵۰۰ – ۰ تا ۳۰۰۰۰ – ۰ psi
• کالیبراسیون شنت ۸۰٪ داخلی



در ارتباط با این محصول بخوانید:

• سنسور فشار ملت چیست و چه کاربردی در فرآیند اکستروژن پلاستیک، فلز و آلومینیوم دارد؟

بررسی تخصصی سنسور فشار ملت DYNISCO سری PT460E خروجی ۳.۳۳ میلی ولت به ولت

سنسور فشار ملت DYNISCO سری PT460E از نوع ترانسدیوسر می‌باشد. ترانسدیوسر فشار مذاب نوعی حسگر تخصصی است که به‌طور خاص برای اندازه‌گیری فشار در محیط‌های با دمای بالا، مانند مواردی که در کاربردهای پردازش پلاستیک، اکستروژن یا قالب‌گیری تزریقی یافت می‌شود، طراحی شده‌است. این نوع از سنسور، ابزاری عالی برای اطمینان از کنترل بهینه فرآیند و کیفیت محصول در طول این فرآیندهای صنعتی است.

این سنسور برای مقاومت در برابر شرایط سخت محیط مذاب طراحی شده‌است، جایی که دما می‌تواند بسیار شدید باشد و مواد می‌توانند ساینده باشند. قسمت ترانسدیوسر نشان می‌دهد که فشار وارد شده توسط مواد مذاب را به یک سیگنال الکتریکی تبدیل می‌کند که می‌تواند به راحتی توسط سیستم‌های کنترل یا اپراتورها قابل خواندن و تفسیر باشد.

ترانسدیوسر فشار مذاب سری PT460E سه مدل مختلف دارد:

• غلاف سخت:
  مدل غلاف سخت به نسخه پایه سنسور فشار مذاب اشاره دارد که شامل یک غلاف محکم و قوی است که به‌طور مستقیم عنصر حسگر را در خود جای داده و به فرآیند متصل می‌شود. این مدل برای کاربردهایی که حداقل لرزش یا حرکت وجود دارد، مناسب است و در نتیجه سنسور را می‌توان به راحتی در جای خود نصب و ثابت کرد.
• غلاف سخت + کپیلاری منعطف:
  مدل غلاف سخت + کپیلاری منعطف، شامل تمام ویژگی‌های مدل پایه سخت است اما با مزیت اضافه‌ی کپیلاری منعطف. کپیلاری منعطف به عنوان یک اتصال بین غلاف سخت و نشان‌گر فشار یا ترانسمیتر عمل می‌کند. این ویژگی به انعطاف‌پذیری بیشتری در نصب و مکان‌یابی نشان‌گر اجازه می‌دهد و خواندن مقادیر فشار را در شرایطی که ممکن است فضا محدود باشد یا جایی که سنسور نیاز به نصب در مکان قابل دسترس‌تری دارد، آسان‌تر می‌کند.
• غلاف سخت + کپیلاری منعطف + سنسور دما:
  مدل درجه یک در این سری، غلاف سخت + کپیلاری منعطف + سنسور دما است. این مدل شامل تمام مزایای دو مدل قبلی با سنسور دما می‌باشد. سنسور دما برای اندازه‌گیری دمای مواد مذاب به همراه فشار طراحی شده‌است و درک جامعی از شرایط فرآیند ارائه می‌دهد.
  با داشتن هر دو اندازه‌گیری فشار و دما در یک سنسور، می‌توانید بینش ارزشمندی در مورد این‌که چگونه نوسانات دما ممکن است بر خوانش فشار و در نتیجه بر روند کلی تاثیر بگذارد، به دست آورید. این مدل پیشرفته برای کاربردهایی که کنترل دقیق دما برای حفظ کیفیت و ثبات محصول نهایی بسیار مهم است، عالی است.

اصل اندازه‌گیری پل ویتستون، استرین گیج یک روش پیچیده و قابل اعتماد است که در طراحی سنسور فشار مذاب برای اندازه‌گیری دقیق فشار اعمال شده توسط مواد مذاب استفاده می‌شود.
پل ویتستون یک آرایش مدار الکتریکی است که به‌طور گسترده در سنسورها و دستگاه‌های اندازه‌گیری استفاده می‌شود. این نام به افتخار مخترع آن، سر ساموئل هانتر کریستی، که این مفهوم را با سر چارلز ویتستون توسعه داد، گرفته شده‌است. در زمینه سنسور فشار مذاب، پل ویتستون شبکه‌ای از مقاومت‌های الکتریکی است.

استرین گیج یک سنسور تخصصی است که در صورت قرار گرفتن در معرض فشار یا تغییر شکل مکانیکی، مقاومت الکتریکی خود را تغییر می‌دهد. در مورد سنسور فشار مذاب، استرین گیج به دقت به سطح دیافراگم سنسور یا عنصر حسگر متصل می‌شود.

هنگامی‌که سنسور فشار مذاب در معرض فشار مواد مذاب قرار می‌گیرد، دیافراگم یا عنصر حسگر داخل سنسور دچار تغییر شکل یا کرنش مکانیکی جزیی می‌شود. این تغییر شکل باعث می‌شود که مقاومت الکتریکی استرین گیج تغییر کند.

مدار پل ویتستون به گونه‌ای طراحی شده‌است که می‌تواند حتی کوچکترین تغییرات مقاومت را تشخیص دهد. با اعمال فشار به سنسور، مقاومت استرین گیج تغییر می‌کند و باعث ایجاد عدم تعادل الکتریکی در مدار پل ویتستون می‌شود.

مدار الکترونیکی درون سنسور می‌تواند این عدم تعادل را تشخیص داده و آن‌را به یک سیگنال الکتریکی دقیق و متناسب تبدیل کند. این سیگنال سپس به نشان‌گر فشار یا ترانسمیتر ارسال می‌شود، که آن‌را به قرائت فشار معنی‌دار تبدیل می‌کند که می‌تواند به راحتی توسط کاربر نمایش و نظارت شود.

محدوده فشار به دامنه فشارهایی اشاره دارد که سنسور فشار مذاب می‌تواند به دقت اندازه‌گیری و نشان دهد. برای ترانسدیوسر فشار مذاب سری PT460E محدوده فشار ۴۰-۰ تا ۲۰۰۰-۰ بار می باشد. در این‌جا ۴۰-۰ بار بدان معناست که انتهای پایین محدوده فشار ۰ بار است که نشان‌دهنده عدم وجود فشار یا فشار اتمسفر است. با افزایش فشار، سنسور می‌تواند فشار تا ۴۰ بار را به دقت اندازه‌گیری کند. این محدوده پایین‌تر برای کاربردهایی که شامل سطوح فشار کم‌تر یا فرآیندهای ظریف‌تر هستند، مناسب است.

از طرف دیگر، در محدوده ۲۰۰۰-۰ بار، انتهای بالایی محدوده فشار ۲۰۰۰ بار است. سنسور می‌تواند فشار را تا این مقدار حداکثر اندازه‌گیری کند. این محدوده بالاتر برای کاربردهایی که نیاز به اندازه‌گیری سطوح فشار بالا دارند، مانند فرآیندهای صنعتی سنگین، ایده‌آل است.

در نتیجه این سنسور فشار مذاب فوق العاده همه کاره است و می‌تواند در طیف گسترده‌ای از کاربردهای صنعتی استفاده شود. چه با محیط‌های کم فشار یا پرفشار کار می‌کنید، این سنسور شما را تحت پوشش قرار می‌دهد و خوانش فشار دقیق و مطمئن را در کل محدوده ارائه می‌دهد.

علاوه بر این، توانایی اندازه‌گیری فشار در هر دو انتهای طیف به شما امکان می‌دهد فرآیندهای خود را بهینه کنید، ایمنی را تضمین کنید و کیفیت محصول را حفظ کنید. شما اطلاعات لازم را برای تصمیم‌گیری آگاهانه و تنظیمات عملیات خود بر اساس داده‌های فشار لحظه‌ای خواهید داشت.

مشخصات الکتریکی سنسور فشار ملت DYNISCO سری PT460E خروجی ۳.۳۳ میلی ولت به ولت

خروجی ۳.۳۳۳ میلی‌ولت به ولت برای این سری از سنسور فشار مذاب یک پارامتر مهم است که حساسیت و قدرت سیگنال سنسور را نشان می‌دهد. مقدار ۳.۳۳ میلی‌ولت به ولت نسبتی است که تغییر سیگنال خروجی سنسور را بر حسب میلی‌ولت (mV) نسبت به تغییر فشار اعمال شده به سنسور، که به عنوان کسری از ولتاژ ورودی (V) بیان می‌شود، توصیف می‌کند. به زبان ساده، بزرگی سیگنال الکتریکی تولید شده توسط سنسور در پاسخ به تغییرات فشار را نشان می‌دهد.

مقدار میلی‌ولت به ولت بالاتر، نشان‌دهنده حساسیت بیشتر است، به این معنی که حتی تغییرات فشار کوچک منجر به تغییرات بزرگ‌تر در سیگنال خروجی الکتریکی می‌شود. از طرف دیگر، مقدار کم‌تر میلی‌ولت به ولت بیان‌گر حساسیت کم‌تر است، جایی که تغییرات فشار بزرگ‌تر برای تولید خروجی الکتریکی قابل توجه مورد نیاز است.

دقت سنسور فشار مذاب نشان می‌دهد که خوانش‌های اندازه‌گیری فشار واقعی سنسور چقدر به مقدار فشار واقعی یا صحیح نزدیک است. میزان دقت برای سری PT460E برابر با 0.5± FS% می‌باشد که به‌طور مستقیم بر قابلیت اطمینان و دقت اندازه‌گیری فشار ارائه شده توسط سنسور فشار مذاب تاثیر می‌گذارد.

FS مخفف Full Scale است که به حداکثر محدوده فشاری که سنسور می‌تواند اندازه‌گیری کند اشاره دارد و دقت به صورت درصدی از این مقیاس کامل بیان می‌شود. وقتی دقت 0.5± FS% است نشان می‌دهد که حداکثر خطای پتانسیل در اندازه‌گیری فشار ۰.۵±٪ از مقیاس کامل است. به بیان ساده، اگر سنسور فشار ۱۰۰ بار را بخواند، فشار واقعی به دلیل مشخصات دقت می‌تواند تا ۱۰۰.۵ بار یا تا ۹۹.۵ بار پایین باشد.

سنسور فشار مذاب با این میزان از دقت می‌تواند خوانش فشار بسیار قابل اعتماد و دقیق را ارائه دهد. همچنین این اطمینان را ایجاد می‌کند که اندازه‌گیری‌ها به‌طور مداوم به مقادیر فشار واقعی نزدیک هستند و به شما اطمینان نسبت به داده‌هایی که از سنسور به دست می‌آورید، می‌دهد.

برای بسیاری از کاربردهای صنعتی، دقت 0.5± FS% بیش از حد کافی است و عملکرد عالی ارائه می‌دهد. این به شما امکان می‌دهد بر اساس داده‌های فشار دقیق تصمیمات آگاهانه بگیرید که منجر به بهبود کنترل فرآیند، کیفیت محصول و ایمنی می‌شود.

برای حفظ دقت سنسور در طول زمان، کالیبراسیون و نگهداری منظم ضروری است. کالیبراسیون دوره‌ای تضمین می‌کند که خوانش‌های سنسور با سطوح دقت مورد نظر سازگار و همسو هستند.

گزینه تجهیز سنسور فشار مذاب سری PT460E از برند داینیسکو به یک سنسور دما از نوع ترموکوپل یک مکمل عالی است که بینش‌های ارزشمندی را در مورد دمای مواد مذاب در طول فرآیندهای صنعتی شما ارائه می‌دهد.

ترموکوپل نوع J نوعی سنسور دما است که از دو سیم فلزی غیرمشابه تشکیل شده‌است که در یک سر به هم وصل شده‌اند. این اتصال اغلب به عنوان اتصال گرم نامیده می‌شود، در حالی که انتهای دیگر به عنوان اتصالات سرد شناخته می‌شود. هنگامی‌که بین اتصال گرم و سرد اختلاف دما وجود دارد، ولتاژ تولید می‌شود. این ولتاژ با اختلاف دما نسبت مستقیم دارد و به ترموکوپل نوع J اجازه می‌دهد دما را به دقت اندازه‌گیری کند.

با تجهیز سنسور فشار مذاب به سنسور دمای ترموکوپل نوع J، چندین مزیت به دست می‌آورید:

• اطلاعات جامع فرآیند: با ترکیب اندازه‌گیری فشار و دما، دید جامع‌تری از فرآیند صنعتی خود به دست می‌آورید. درک رابطه بین فشار و دما می‌تواند به بهینه‌سازی فرآیند شما و بهبود کیفیت محصول کمک کند.
• کنترل و ایمنی: داده‌های دمای به دست آمده توسط ترموکوپل نوع J می‌تواند برای کنترل دقیق و نظارت بر فرآیند شما استفاده شود. بنابراین کمک می‌کند تا اطمینان حاصل شود که مواد مذاب در محدوده دمایی مورد نظر قرار دارند و از بروز هرگونه مشکل احتمالی جلوگیری می‌کند و ایمنی عملیات شما را افزایش می‌دهد.
• عیب‌یابی: در صورت هر گونه ناهنجاری یا انحراف در فرآیند شما، داشتن داده‌های دما می‌تواند به عیب‌یابی و شناسایی سریع مشکلات احتمالی کمک کند.

ترموکوپل نوع J می‌تواند دما را در محدوده وسیعی اندازه‌گیری کند، که آن‌را برای فرآیندهای صنعتی در دمای بالا و پایین مناسب می‌کند. همچنین ترموکوپل‌ها به دلیل دقت و پایداری خود شناخته شده‌اند و اندازه‌گیری دما را حتی در محیط‌های سخت تضمین می‌کنند.

ادغام ترموکوپل نوع J با سنسور فشار مذاب به شما امکان می‌دهد یک راه حل فشرده و کارآمد داشته باشید. این دو سنسور به‌طور یکپارچه با هم کار می‌کنند و داده‌های فشار و دما را به‌طور هم‌زمان در اختیار شما قرار می‌دهند.

ولتاژ تغذیه به توان الکتریکی اشاره دارد که سنسور فشار مذاب برای عملکرد صحیح به آن نیاز دارد و محدوده ولتاژی را که سنسور برای عملکرد قابل اعتماد نیاز دارد را نشان می‌دهد. این محدوده برای ترانسدیوسر فشار مذاب سری PT460E از ۱۰ تا ۱۲ ولت دی سی می‌باشد. در نتیجه سنسور فشار مذاب برای کار بر روی منبع تغذیه جریان مستقیم (DC) طراحی شده‌است و مدار و اجزای سنسور برای کار در محدوده ولتاژ خاصی بهینه شده‌اند.

ولتاژ منبع تغذیه یک مشخصات حیاتی است زیرا به‌طور مستقیم بر عملکرد و دقت سنسور تاثیر می‌گذارد. ارائه ولتاژ صحیح به سنسور تضمین می‌کند که قطعات الکترونیکی داخلی و اجزای آن مطابق با هدف کار می‌کنند و در نتیجه اندازه‌گیری فشار قابل اعتمادی انجام می‌شود.

هنگام استفاده از این سنسور فشار مذاب، اطمینان از تامین ولتاژ DC ثابت و تنظیم شده در محدوده مشخص شده ۱۲-۱۰ ولت ضروری است. استفاده از منبع تغذیه‌ای که خارج از این محدوده باشد ممکن است منجر به خوانش نادرست یا آسیب احتمالی به سنسور شود.

یکی دیگر از مواردی که باید در نظر بگیرید مصرف انرژی سنسور است. محدوده ولتاژ منبع داده شده همچنین باید بتواند نیازهای برق سنسور را برای عملکرد پایدار و ثابت برآورده کند.

محدوده دمای دیافراگم به محدوده دماهایی اشاره دارد که دیافراگم سنسور فشار مذاب می‌تواند بدون به خطر انداختن عملکرد و دقت آن تحمل کند. دیافراگم جزء حیاتی سنسور فشار مذاب است. غشای نازک و انعطاف‌پذیری است که مستقیما با ماده مذابی که فشار آن اندازه‌گیری می‌شود در تماس است. توانایی دیافراگم برای تحمل دماهای بالا ضروری است زیرا در فرآیندهای صنعتی در معرض گرمای شدید مواد مذاب قرار می‌گیرد.

محدوده دمای دیافراگم سنسور فشار مذاب ۴۰۰-۰ درجه سانتی‌گراد می‌باشد و به این معنی است که دیافراگم می‌تواند به‌طور ایمن کار کند و در محدوده دمایی از ۰ درجه سانتی‌گراد (بدون گرما) تا ۴۰۰ درجه سانتی‌گراد کار کند. این محدوده کاملا چشمگیر است و سنسور فشار مذاب را برای طیف گسترده‌ای از برنامه های کاربردی در دمای بالا مناسب می‌کند.

توانایی دیافراگم برای تحمل دمای تا ۴۰۰ درجه سانتی‌گراد به ویژه در صنایعی مانند پردازش پلاستیک، اکستروژن و قالب‌گیری تزریقی مفید است، جایی که مواد مذاب می‌توانند در طول تولید به دمای بالا برسند.

توانایی دیافراگم برای تحمل دماهای بالا باعث می‌شود که پایدار بماند و در اثر حرارت مواد مذاب تغییر شکل ندهد یا خاصیت ارتجاعی خود را از دست ندهد. این پایداری برای حفظ خوانش دقیق فشار و اطمینان از عملکرد طولانی مدت سنسور بسیار مهم است.

اطمینان از این‌که دمای محیطی که سنسور در آن نصب شده‌است در محدوده دمای دیافراگم مشخص شده باقی می‌ماند ضروری است. کارکردن سنسور فراتر از محدوده‌های تعیین شده ممکن است منجر به خوانش نادرست یا آسیب به دیافراگم شود.

مشخصات مکانیکی سنسور فشار ملت DYNISCO سری PT460E خروجی ۳.۳۳ میلی ولت به ولت

اتصال مکانیکی به نوع و اندازه رزوه مورد استفاده برای اتصال سنسور فشار مذاب به تجهیزات یا فرآیندی که در آن اندازه‌گیری فشار مورد نیاز است، اشاره دارد. در این سری از سنسور، اتصال مکانیکی از نوع ″1/2-20UNF وجود دارد. UNF مخفف Unified National Fine است. این یک نوع رزوه استاندارد است که برای اتصالات مکانیکی مختلف در آمریکای شمالی استفاده می‌شود. رزوه‌های UNF در مقایسه با رزوه‌های UNC (Unified National Coarse) دارای گام ظریف‌تری هستند که امکان تناسب بیشتر را فراهم می‌کند.

۱.۲ به قطر اسمی رزوه اشاره دارد که در این مورد ۱.۲ اینچ است. عدد ۲۰ تعداد رزوه‌ها در هر اینچ را نشان می‌دهد. بنابراین، ۲۰ رزوه در یک اینچ از این اندازه رزوه وجود دارد.

اندازه رزوه ″1/2-20UNF ذکر شده برای این سنسور فشار مذاب یک انتخاب رایج در بسیاری از کاربردهای صنعتی، به ویژه در آمریکای شمالی است. تعادلی بین اتصال ایمن و سهولت نصب فراهم می‌کند.

اتصال مکانیکی بخش مهمی از سنسور فشار مذاب است و معمولا در پایه یا پشت سنسور قرار دارد. این قسمتی است که به تجهیزات یا فرآیندی که در آن اندازه‌گیری فشار مورد نیاز است، پیچ یا متصل می‌شود. این اتصال تضمین می‌کند که حسگر در حین کار به‌طور ایمن در جای خود باقی می‌ماند و خوانش فشار دقیق و قابل اطمینان ‌را ارائه می‌دهد.

این اتصال مکانیکی از جنس Dymax® Coated 15-5 PH Stainless Steel | SS 1.4545 می‌باشد. مشخصات این ماده را می‌توان به صورت زیر شرح داد:

• فولاد ضد زنگ 15-5 PH: فولاد ضد زنگ 15-5 PH نوعی فولاد زنگ نزن رسوبی شده است که مقاومت در برابر خوردگی عالی و استحکام بالایی دارد. حاوی ۱۵ درصد کروم و ۵ درصد نیکل به همراه سایر عناصر آلیاژی مانند مس و نیوبیم است. عبارت PH در نام مخفف Precipitation Hardening است که به این معنی است که مواد را می‌توان از طریق عملیات حرارتی بیشتر تقویت کرد.
  این ماده برای اتصال مکانیکی سنسور فشار مذاب به دلیل خواص مکانیکی برجسته، مقاومت در برابر خوردگی و توانایی مقاومت در برابر محیط‌های با دمای بالا انتخاب شده‌است. دوام و قابلیت اطمینان اتصال را حتی در تنظیمات صنعتی سخت تضمین می‌کند.
• پوشش ®Dymax: این نوع پوشش یک فناوری پوشش اختصاصی است که توسط سازندگان خاص توسعه یافته است. این وش برای افزایش عملکرد مواد پایه (در این مورد، فولاد ضد زنگ 15-5 PH) با ارائه مزایای اضافی مانند بهبود مقاومت در برابر سایش، کاهش اصطکاک و افزایش دوام طراحی شده‌است.
  پوشش ®Dymax روی فولاد ضد زنگ 15-5 PH مورد استفاده در اتصال مکانیکی سنسور فشار مذاب اعمال می‌شود. با ترکیب این پوشش تخصصی، اتصال محافظت بیشتری در برابر سایش و خوردگی به دست می‌آورد و طول عمر و عملکرد آن‌را بیشتر می‌کند.
• SS 1.4545: عبارت SS 1.4545 تعیین کننده‌ی درجه مواد خاص برای فولاد ضد زنگ 15-5 PH است. این یک نام استاندارد بین المللی است که سازگاری در خواص و ویژگی‌های مواد را تضمین می‌کند.
  تعیین درجه SS 1.4545 به سادگی تایید می‌کند که فولاد ضد زنگ 15-5 PH انتخاب شده در اتصال مکانیکی به استانداردهای مواد بین المللی پایبند است و کیفیت و مناسب بودن آن‌را برای کاربرد مورد نظر تضمین می‌کند.

طول غلاف به طول بخش صلب سنسور فشار مذاب اشاره دارد که از اتصال مکانیکی به عنصر حسگر یا دیافراگم امتداد می‌یابد. این اندازه‌گیری برای نصب ایمن سنسور بر روی ماشین یا تجهیزاتی که در آن اندازه‌گیری فشار مورد نیاز است، بسیار مهم است.

سنسور فشار ملت DYNISCO سری PT460E، چندین گزینه طول غلاف شامل ۷۶ میلی‌متر، ۱۵۰ میلی‌متر، ۲۳۰ میلی‌متر و ۳۲۰ میلی‌متر را در اختیار شما قرار می‌دهد. هر گزینه نشان‌دهنده طول متفاوتی برای بخش غلاف سخت سنسور است.

طول غلاف نقش مهمی‌در نحوه نصب سنسور فشار مذاب بر روی دستگاه یا تجهیزات دارد. بسته به کاربرد و فضای موجود، می‌توانید طول غلاف مناسب را برای یک فرآیند نصب مطمئن و راحت انتخاب کنید.
هنگام انتخاب طول غلاف به موارد زیر توجه کنید:

• دسترسی و دسترسی‌پذیری: طول غلاف بلندتر (به عنوان مثال، ۲۳۰ میلی‌متر یا ۳۲۰ میلی‌متر) می‌تواند مفید باشد اگر نقطه اندازه‌گیری فشار در عمق تجهیزات باشد یا به راحتی قابل دسترسی نباشد. این امکان را به شما می‌دهد که حسگر را نزدیک به نقطه اندازه‌گیری قرار دهید و در عین حال فضای کافی برای نصب و سرویس فراهم می‌کند.
• محدودیت فضا: از طرف دیگر، اگر فضای محدودی برای نصب سنسور دارید، طول غلاف کوتاه‌تر (مثلا ۷۶ میلی‌متر یا ۱۵۰ میلی‌متر) ممکن است انتخاب مناسب‌تری باشد.
  ارتعاش و پایداری: طول غلاف همچنین می‌تواند بر پایداری و حساسیت سنسور در برابر ارتعاشات تاثیر بگذارد. در برخی موارد، برای به حداقل رساندن حرکت یا ارتعاشات احتمالی، ممکن است طول غلاف کوتاه‌تر ترجیح داده شود.

طول کپیلاری منعطف به طول لوله انعطاف‌پذیری اشاره دارد که غلاف سخت سنسور فشار مذاب را به نشان‌گر فشار یا ترانسمیتر متصل می‌کند. این کپیلاری منعطف به عنوان مجرایی برای انتقال سیگنال فشار از سنسور به نشان‌گر عمل می‌کند که ممکن است در فاصله‌ای دور یا در موقعیت قابل دسترس‌تری قرار گیرد.
سنسور فشار ملت DYNISCO سریPT460E دو گزینه طول کپیلاری منعطف را در اختیار شما قرار می‌دهد: ۴۶۰ میلی‌متر و ۷۶۰ میلی‌متر. هر گزینه نشان‌دهنده طول متفاوتی برای لوله انعطاف‌پذیر است.
طول کپیلاری منعطف تاثیرات متعددی بر نصب و راه‌اندازی سنسور فشار مذاب دارد:

• دستیابی و قرارگیری: اگر نشان‌گر فشار یا ترانسمیتر باید در فاصله‌ای از نقطه اندازه‌گیری واقعی (محل نصب سنسور) قرار گیرد، یک کپیلاری منعطف طولانی‌تر (مثلا ۷۶۰ میلی‌متر) مفید است. این به شما امکان می‌دهد نشان‌گر را در مکان مناسب‌تری برای اهداف نظارت و کنترل قرار دهید.
• دسترسی: کپیلاری منعطف به شما امکان می‌دهد نشان‌گر را در مکانی نصب کنید که دسترسی آسان‌تر باشد و خواندن مقادیر فشار یا انجام تنظیمات را ساده‌تر می‌کند.
• انعطاف‌پذیری و ارتعاش: کپیلاری منعطف، ارتعاشات و شوک‌های مکانیکی را جذب می‌کند و تاثیر آن‌ها بر حسگر فشار را کاهش می‌دهد. این به ویژه در صورتی مفید است که سنسور در محیطی با لرزش یا حرکت نصب شده باشد.

اتصال الکتریکی به نوع و پیکربندی کانکتور الکتریکی مورد استفاده برای اتصال سنسور فشار مذاب با تجهیزات خارجی مانند نشان‌گر فشار، ترانسمیتر یا سیستم کنترل اشاره دارد. اتصال الکتریکی ۶ پین به این معنی است که کانکتور الکتریکی دارای شش پایه برای برقراری اتصال الکتریکی است.
اتصال الکتریکی ۶ پین برای سنسور فشار مذاب نشان می‌دهد که دارای یک رابط شش پین است که انعطاف‌پذیری و تطبیق‌پذیری را در برقراری اتصالات الکتریکی به شما ارائه می‌دهد. برای تعیین بهترین اتصال الکتریکی برای برنامه خود، تعداد اتصالات مورد نیاز و سازگاری با تجهیزات موجود خود را در نظر بگیرید.

ترانسدیوسر فشار مذاب سریPT460E دارای ویژگی کالیبراسیون داخلی با مقاومت شانت 80% ± 1% می‌باشد. کالیبراسیون داخلی با مقاومت شانت یکی از ویژگی‌های سنسور فشار مذاب است که امکان کالیبراسیون و تایید عملکرد آن‌را بدون نیاز به قطع کردن سنسور از سیستم یا فرآیند فراهم می‌کند. این یک عملکرد ارزشمند برای اطمینان از دقت و قابلیت اطمینان خوانش فشار سنسور است.

کالیبراسیون شنت روشی است که برای بررسی و تنظیم دقت سنسور فشار استفاده می‌شود. این شامل اعمال فشار شناخته شده و کنترل شده (فشار کالیبراسیون) به حسگر از طریق یک مسیر ثانویه داخلی (شنت) در حالی که مسیر اندازه‌گیری اولیه (اتصال فرآیند) به سیستم متصل است.

کالیبراسیون داخلی با مقاومت شانت نشان می‌دهد که سنسور فشار مذاب به مکانیزم شنت داخلی مجهز شده‌است. این بدان معنی است که سنسور دارای قابلیت داخلی برای انجام کالیبراسیون شنت بدون نیاز به تجهیزات خارجی یا اتصالات اضافی است.

۸۰٪ درصد محدوده فشار سنسور در مقیاس کامل را نشان می‌دهد که در آن کالیبراسیون داخلی با مقاومت شانت انجام می‌شود. ۱±٪ نشان‌دهنده دقت کالیبراسیون است. در این حالت، کالیبراسیون داخلی با مقاومت شانت در ۸۰ درصد محدوده فشار سنسور در مقیاس کامل انجام می‌شود و دقت کالیبراسیون در محدوده ۱ درصد از محدوده فشار کامل است.

مزایای کالیبراسیون داخلی با مقاومت شانت:

• کالیبراسیون داخلی: با ویژگی کالیبراسیون داخلی با مقاومت شانت، می‌توانید سنسور را مستقیما در محل نصب بدون حذف آن از فرآیند یا سیستم کالیبره کنید. این باعث صرفه‌جویی در زمان، تلاش و کاهش زمان خرابی می‌شود.
• تایید دقت: با انجام کالیبراسیون شنت، می‌توانید صحت خوانش فشار سنسور را بررسی کرده و هرگونه تنظیمات لازم را برای اطمینان از اندازه‌گیری‌های قابل اعتماد و دقیق انجام دهید.
• تعمیرات دوره‌ای: کالیبراسیون و تایید منظم با کالیبراسیون داخلی با مقاومت شانت به حفظ دقت سنسور در طول زمان و اطمینان از عملکرد بهینه آن کمک می‌کند.

پیروی از دستورالعمل‌های سازنده برای انجام کالیبراسیون داخلی با مقاومت شانت برای دستیابی به نتایج دقیق و قابل اعتماد بسیار مهم است.

نحوه‌ی نصب سنسور فشار ملت DYNISCO سری PT460E خروجی ۳.۳۳ میلی ولت به ولت

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

• محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
• جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

• نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
• اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.



مشخصات سنسور فشار ملت داینیسکو سری PT460E

شرکت سازنده	DYNISCO
کشور سازنده	آمریکا
سری	PT460E
نوع سنسور	ترانسدیوسر فشار مذاب
مدل	غلاف سخت غلاف سخت + کپیلاری منعطف غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیری	پل ویتستون، استرین گیج
دامنه اندازه گیری فشار (بار)	از ۴۰ - ۰ تا ۲۰۰۰ - ۰
دامنه اندازه گیری فشار (psi)	از ۵۰۰ - ۰ تا ۳۰۰۰۰ - ۰
حد پایین فشار (bar)	۰
حد بالای فشار (bar)	۲۰۰۰
حد پایین فشار (psi)	۰
حد بالای فشار (psi)	۲۹۰۰۷.۵
خروجی	3.33 mV/V
دقت و درستی	≤ ± 0.5 %FS
سنسور دما	بله
نوع سنسور دما	J ترموکوپل نوع
ولتاژ تغذیه	از ۱۰ تا ۱۲ ولت دی سی
حداقل دمای تحمل دیافراگم	۰
حداکثر دمای تحمل دیافراگم	۴۰۰
اتصال مکانیکی	1/2″-20UNF
جنس اتصال مکانیکی	Dymax® Coated 15-5 PH Stainless Steel | SS 1.4545
طول غلاف [mm]	۷۶ ۱۵۰ ۲۳۰ ۳۲۰
طول کپیلاری [mm]	۴۶۰ ۷۶۰
اتصال الکتریکی	6-Pin
تنظیم نقطه صفر	خیر
تنظیم نقطه اسپن	خیر
نمایشگر	خیر
تنظیم خودکار نقطه صفر	خیر
کالیبراسیون داخلی	بله
جزییات کالیبراسیون داخلی	80% ± 1%
تاییدیه و گواهینامه ها	ISO 9001 | Worldwide REACH | European Union
دستورالعمل های انطباق و مقررات	RoHS

نام فایل	لینک دانلود
دیتاشیت
