سنسور فشار مذاب ZHYQ سری PT124B-128

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی‌ها:

  • محدوده اندازه‌گیری فشار: ۱۰۰-۰ تا ۱۵۰۰-۰ بار | ۱۴۵۰-۰ تا ۲۱۷۵۵-۰ psi
  • خروجی: ۲۰-۴ میلی آمپر، ۱۰-۰ ولت، ۵-۰ ولت
  • سنسور دما: ندارد
  • اتصال مکانیکی:‌ 1/2UNF, M14 x 1.5, M18 x 1.5
  • اتصال الکتریکی: ۵ یا ۶ پین
  • تنظیم نقطه صفر: بله
  • تنظیم نقطه اسپن: بله

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

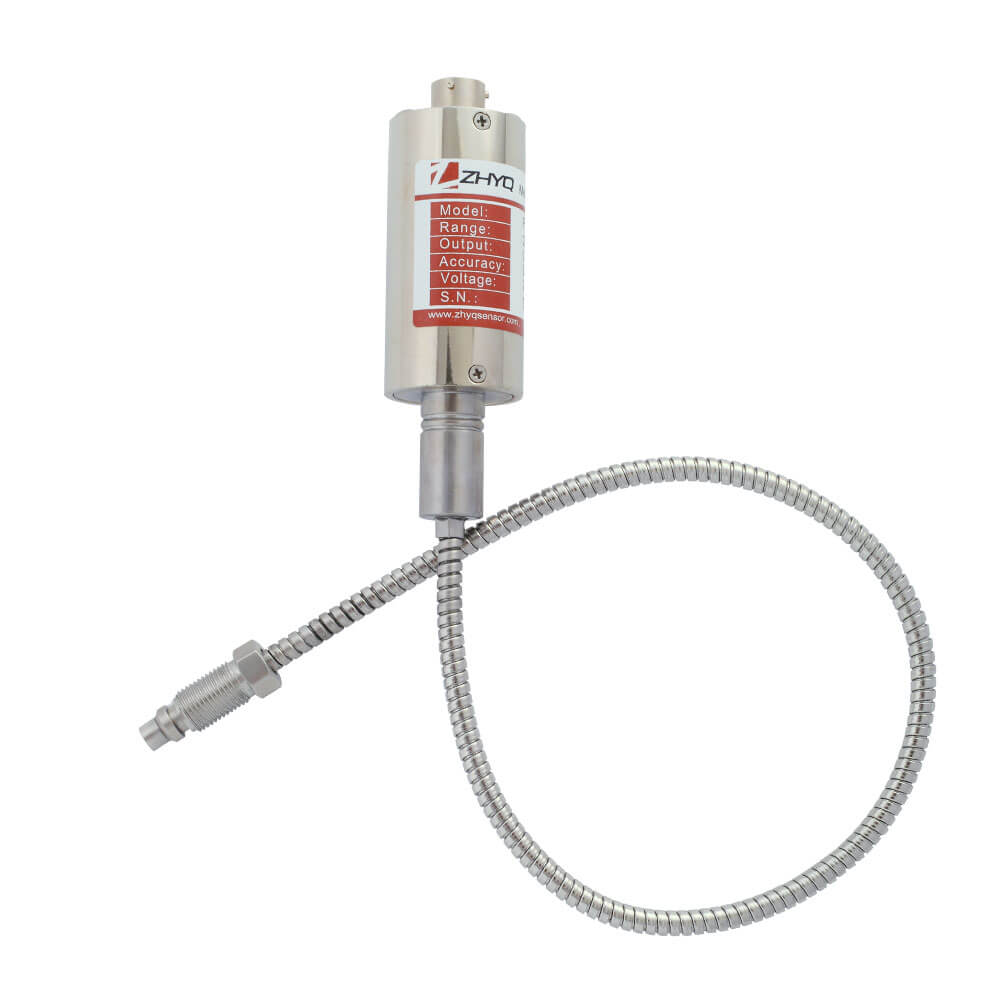

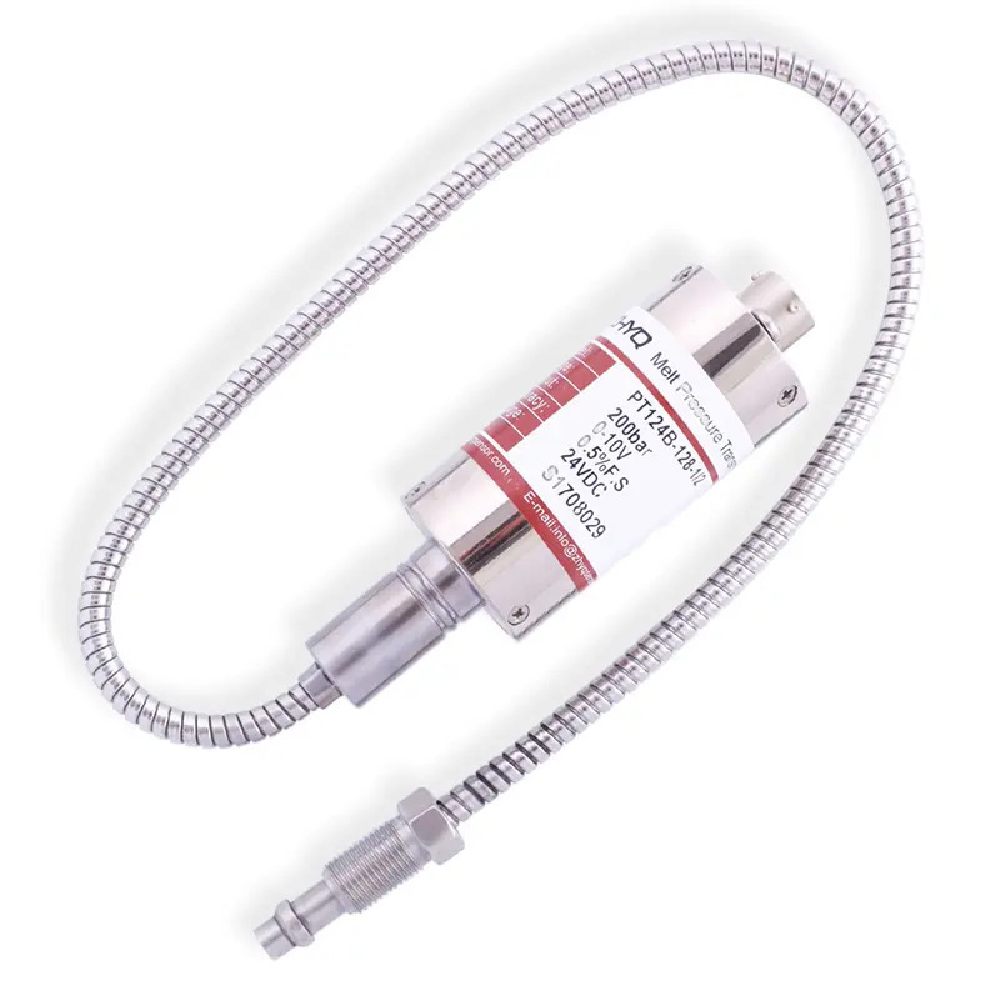

سنسور فشار مذاب ZHYQ سری PT124B-128

سری PT124B-128 یک سنسور فشار مذاب با دیافراگم همراه کپیلاری است که برای کاربردهایی که فضای نصب محدود دارند، ایده‌آل است.
همچنین این سری دارای یک مهره چرخان آزاد است که نصب را آسان می‌کند و مجهز به کانکتور bendix شش یا هشت پین است. محصولات این سری قابل جایگزینی با محصولات مشابه استاندارد جهانی می‌باشد.



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار مذاب ZHYQ سری PT124B-128

برای آغاز بررسی فنی و تخصصی، ذکر نوع سنسور نکته‌ی حائز اهمیتی است. نوع سنسور در این سری که به عنوان ‌ترانسمیتر فشار مذاب درج شده، اساسا به این معنی است که این سنسور برای اندازه‌گیری و انتقال فشار مواد مذاب در فرآیندهای مختلف صنعتی طراحی شده است. سنسور معمولا در فرآیندهایی مانند اکستروژن پلاستیک یا قالب‌گیری تزریقی با فشار مذاب مواجه می‌شود.
اصطلاح‌ ترانسمیتر نشان می‌دهد که نه تنها فشار را اندازه‌گیری می‌کند بلکه قابلیت انتقال این داده‌ها را نیز دارد. این توانایی بسیار مفید است، به خصوص در تنظیمات صنعتی، زیرا این امکان را می‌دهد که فشار از راه دور نظارت و کنترل شود. این یک ویژگی ارزشمند برای حفظ شرایط بهینه فرآیند است.

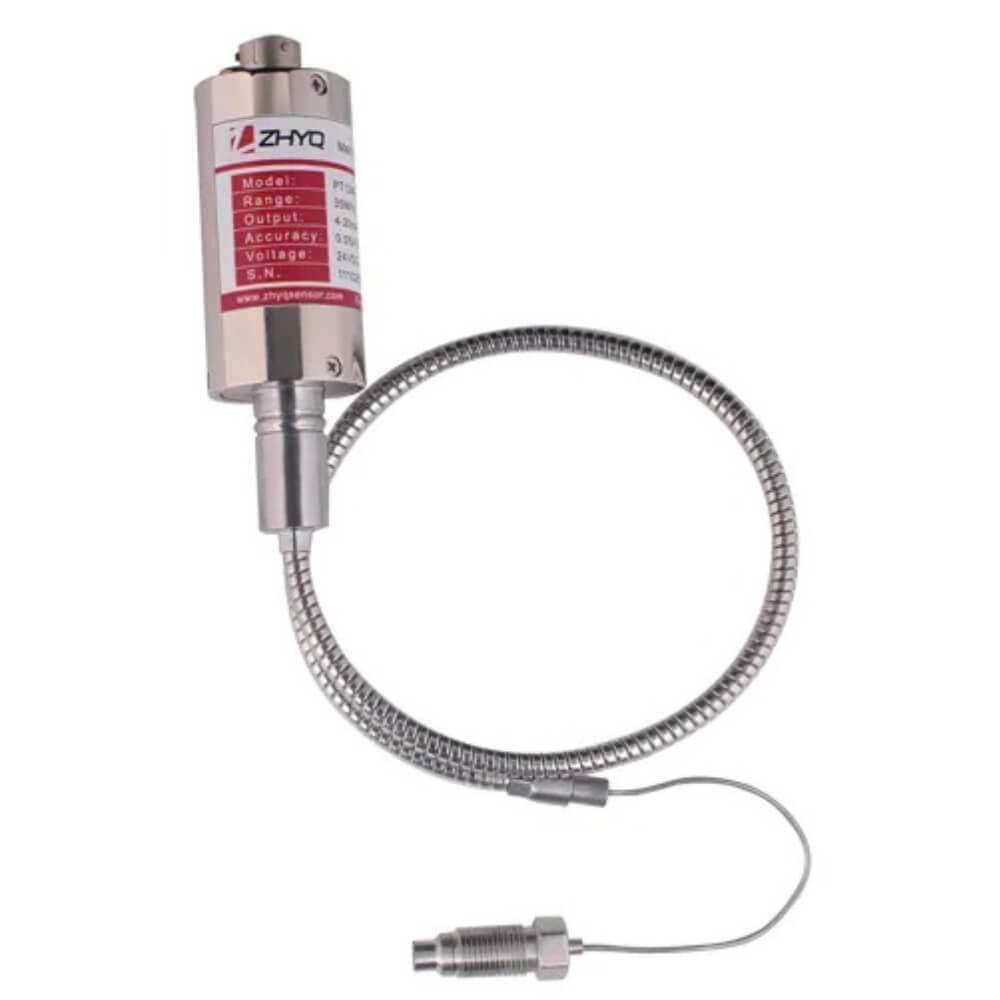

انواع مدل‌های ذکر شده برای سری PT124B-128، یعنی غلاف سخت + کپیلاری منعطف و غلاف بیرونی، به پیکربندی‌ها یا طرح‌های مختلف سنسور فشار مذاب اشاره دارد.

  1. غلاف سخت + کپیلاری منعطف:
    غلاف سخت قسمت جامد و تسلیم‌ناپذیر است که به‌طور مستقیم عنصر حسگر فشار را در خود جای می‌دهد. پایداری را فراهم می‌کند و اندازه‌گیری دقیق فشار را تضمین می‌کند. کپیلاری نیز یک لوله کوچک و انعطاف‌پذیر است که غلاف سخت را به بدنه حسگر اصلی متصل می‌کند. این طراحی باعث انعطاف‌پذیری می‌شود و نصب حسگر را در موقعیت‌ها یا فضاهای مختلف بدون به خطر انداختن عملکرد آن آسان‌تر می‌کند.
  2. غلاف بیرونی:
    در این مدل، کپیلاری در معرض یا قابل مشاهده است که دسترسی آسانی را برای نگهداری یا تنظیمات فراهم می‌کند. این پیکربندی اغلب برای برنامه‌هایی انتخاب می‌شود که دسترسی در آن‌ها بسیار مهم است و ممکن است لازم باشد کپیلاری بررسی یا اصلاح گردد.

در سری PT124B-128 اصل اندازه‌گیری که پل ویتستون، استرین گیج است بینشی را در مورد چگونگی اندازه‌گیری فشار توسط سنسور فشار مذاب ارائه می‌دهد.

  • پل ویتستون یک پیکربندی مدار الکتریکی است که معمولا در سنسورها برای اندازه‌گیری تغییرات کوچک در مقاومت استفاده می‌شود. در زمینه سنسور فشار مذاب، به تبدیل تنش مکانیکی (فشار) اعمال شده به سنسور به سیگنال الکتریکی کمک می‌کند.
  • استرین گیج یک دستگاه کوچک و انعطاف‌پذیر است که در اثر تنش مکانیکی مانند فشار تغییر شکل می‌دهد. هنگامی‌که فشار به سنسور فشار مذاب اعمال می‌شود، استرین گیج کمی‌تغییر شکل می‌دهد و باعث تغییر در مقاومت الکتریکی آن می‌شود.

بنابراین، به زبان ساده، ترکیب پل ویتستون، استرین گیج به این صورت عمل می‌کند: با تغییر فشار، استرین گیج تغییر شکل می‌دهد و مقاومت آن‌را تغییر می‌دهد. سپس مدار پل ویتستون این تغییرات مقاومت را تشخیص داده و آن‌ها را به یک سیگنال الکتریکی تبدیل می‌کند که نشان‌دهنده فشار اعمال شده به سنسور است.
این اصل اندازه‌گیری معمولا در سنسورهای فشار استفاده می‌شود زیرا دقت و قابلیت اطمینان را در تشخیص و انتقال داده‌های مربوط به فشار ارائه می‌دهد. این اصل یک روش آزمایش شده و واقعی در دنیای حسگرها است.

دامنه اندازه‌گیری فشار یک مشخصات مهم است که محدوده فشارهایی که سنسور فشار مذاب قادر به اندازه‌گیری آن است، تعیین می‌نماید. در مورد این سری، محدوده مشخص شده از ۱۰۰-۰ تا ۱۵۰۰-۰ بار می‌باشد.
این دامنه نشان‌دهنده حداقل و حداکثر فشارهایی است که سنسور برای تحمل آن طراحی شده است. محدوده معمولا بر حسب واحد فشار و در این مورد بر حسب بار است.
از نظر عملی، این بدان معنی است که سنسور فشار مذاب همه کاره است و برای کاربردهایی که نیاز به اندازه‌گیری فشار در محدوده مشخص شده باشد، مناسب است. چه با فشارهای پایین‌تر و چه با سناریوهای پرفشار سر و کار داشته باشد، این سنسور فرآیند را پوشش می‌دهد.

مشخصات الکتریکی سنسور فشار مذاب ZHYQ سری PT124B-128

مشخصات خروجی سنسور بسیار مهم است زیرا نوع سیگنالی را که سنسور فشار مذاب به سیستم کنترل یا نظارت ارسال می‌کند، تعیین می‌نماید. در این مورد، ترانسمیتر فشار مذاب چندین گزینه خروجی را ارائه می‌دهد:

  1. ۲۰ – ۴ میلی‌آمپر:
    این یک سیگنال حلقه جریانی است و سنسور، جریانی از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر، متناظر با فشار اندازه‌گیری شده، تولید می‌کند. این نوع خروجی به دلیل قابلیت اطمینان و مقاومت در برابر تخریب سیگنال در فواصل طولانی شناخته شده است. اغلب در تنظیمات صنعتی که ممکن است نویز الکتریکی وجود داشته باشد استفاده می‌شود.
  2. ۱۰ – ۰ ولت:
    این نوع خروجی یک سیگنال ولتاژ است، که در آن سنسور ولتاژی متناسب با فشار اندازه‌گیری شده را تولید می‌کند. محدوده از ۰ ولت تا ۱۰ ولت است. سیگنال‌های ولتاژی معمولا در کاربردهای مختلف صنعتی استفاده می‌شوند و یک رابط ساده با بسیاری از سیستم‌های کنترل ارائه می‌دهند.
  3. ۵ – ۰ ولت:
    مشابه خروجی ۱۰ – ۰ ولت، اما در این مورد، محدوده از ۰ ولت تا ۵ ولت است. این نوع خروجی ممکن است برای سیستم‌هایی که به‌طور خاص در محدوده ولتاژ پایین کار می‌کنند مناسب باشد.

انتخاب بین گزینه‌های خروجی بستگی به الزامات و سازگاری با سیستم کنترل یا نظارت دارد. اگر سیستم طوری طراحی شده است که یک حلقه جریان ۲۰ – ۴ میلی‌آمپر را بپذیرد، این گزینه یک انتخاب قوی و اغلب ارجح است. اگر سیستم برای سیگنال‌های ولتاژ مناسب‌تر است، می‌توان بر اساس مشخصات سیستم بین ۱۰ – ۰ ولت یا ۵ – ۰ ولت انتخاب کرد.
برای اطمینان از سازگاری، ارزش بررسی مشخصات سیستم کنترل را دارد. هر دو سیگنال حلقه جریان و ولتاژ به‌طور گسترده استفاده می‌شوند، بنابراین بر اساس تنظیمات خاص سیستم انعطاف‌پذیری وجود دارد.

مشخصات دقت یک عامل بسیار مهم است که نشان می‌دهد اندازه‌گیری‌های سنسور فشار مذاب چقدر با مقادیر فشار واقعی در فرآیند مطابقت دارد. در سنسور فشار مذاب ZHYQ سری PT124B-128 ، دقت به صورت ≤ 0.5± % FS مشخص می‌شود.
همان‌طور که در مطلب فوق ذکر شد، دقت اندازه‌گیری، میزان نزدیک بودن قرائت سنسور به مقادیر واقعی است که به شکل درصدی از محدوده Full Scale (FS) بیان می‌شود.
در این‌جا نماد ≤ نشان می‌دهد که دقت کمتر یا برابر است. عدد ۰.۵±٪ نشان می‌دهد که خوانش‌های ارائه شده توسط سنسور می‌تواند تا ۰.۵٪ از محدوده Full Scale منحرف شود. بنابراین، اگر فشار ۱۰۰ بار باشد، خواندن سنسور می‌تواند حداکثر ۰.۵ بار دچار خطا شود.
از نظر عملی، درصد دقت کمتر به این معنی است که سنسور اندازه‌گیری‌های قابل اعتماد و دقیق‌تری را ارائه می‌دهد. دقت مشخص شده ≤ 0.5± % FS نشان می‌دهد که سنسور با حداقل انحراف از مقادیر فشار واقعی، کاملا دقیق است.

اغلب برای بسیاری از کاربردهای صنعتی، این سطح از دقت کافی است و الزامات نظارت و کنترل دقیق فشار را برآورده می‌کند. با این حال، اگر برنامه کاربردی به دقت بیشتری نیاز دارد، باید سنسورهایی با مشخصات دقیق‌تر بررسی شود.

میزان ولتاژ تغذیه، سطح ولتاژ مورد نیاز برای تغذیه سنسور فشار مذاب را نشان می‌دهد که در این مورد، ولتاژ تغذیه مشخص شده ۲۴ ولت دی سی و DC مخفف جریان مستقیم است.
در واقع ولتاژ تغذیه، قدرت الکتریکی است که سنسور برای کار و انجام دقیق اندازه‌گیری‌های خود به آن نیاز دارد. بنابراین، سنسور برای کار با منبع تغذیه جریان مستقیم ۲۴ ولت طراحی شده است.
برای اطمینان از عملکرد مناسب، باید یک منبع تغذیه ۲۴ ولت دی سی پایدار برای سنسور فشار مذاب فراهم کرد. این یک سطح ولتاژ معمولی است که در تنظیمات صنعتی استفاده می‌شود و تعادلی بین نیازهای برق و سازگاری سیستم فراهم می‌کند.
هنگام راه‌اندازی سیستم، باید مطمئن شد منبع تغذیه‌ای که استفاده می‌شود مطابق با نیاز باشد. این تضمین می‌کند که سنسور فشار مذاب قدرت لازم را برای عملکرد و ارائه خوانش دقیق فشار دریافت می‌کند.

دیافراگم جزء حیاتی سنسور فشار مذاب است که وظیفه سنجش فشار مواد مذاب را بر عهده دارد. محدوده دمای دیافراگم به محدوده دماهایی اشاره دارد که در آن دیافراگم سنسور فشار مذاب می‌تواند به‌طور موثر عمل کند و اندازه‌گیری‌های دقیق را ارائه دهد.
محدوده ۳۵۰ – ۰ درجه سانتیگراد در سری PT124B-128 مشخص می‌کند که دیافراگم می‌تواند در دماهای مختلف از ۰ درجه سانتیگراد (حداقل) تا ۳۵۰ درجه سانتیگراد (حداکثر) کار کند.
اگر فرآیند صنعتی شامل مواد مذابی است که در این محدوده دما قرار دارند، این سری سنسور فشار مذاب باید برای رفع نیازهای آن مناسب باشد و می‌تواند گرمای مرتبط با فرآیندهایی مانند اکستروژن پلاستیک یا قالب‌گیری تزریقی را کنترل کند.
اطمینان از این‌که شرایط دما در برنامه کاربردی در محدوده مشخص شده قرار می‌گیرد ضروری است. اگر فرآیند از این محدوده دمایی فراتر رفت، ممکن است لازم باشد حسگرهایی که برای محیط‌های با دمای بالاتر طراحی شده‌اند، بررسی شود.

مشخصات مکانیکی سنسور فشار مذاب ZHYQ سری PT124B-128

در سنسورهای فشار اتصال مکانیکی نشان‌دهنده نوع و اندازه رزوه‌های مورد استفاده برای اتصال سنسور فشار مذاب به تجهیزات صنعتی است. انواع اتصال مکانیکی موجود برای این سری عبارتند از:

  • 1/2-20UNF:
    در این گزینه رزوه‌ای به قطر ۱.۲ اینچ با ۲۰ رزوه در هر اینچ وجود دارد (UNF مخفف Unified National Fine thread series). بنابراین مقادیر عددی نشان‌دهنده اندازه و گام رزوه‌ها هستند.
  • M14 × 1.5:
    M14 یک رزوه متریک با قطر ۱۴ میلی‌متر را نشان می‌دهد. عدد ۱.۵ نیز نشان‌دهنده گام رزوه است، که فاصله بین رزوه‌ها بر حسب میلی‌متر است.
  • M18 × 1.5:
    مشابه گزینه قبلی، M18 نشان‌دهنده یک رزوه متریک با قطر ۱۸ میلی‌متر و گام ۱.۵ میلی‌متر است.

انتخاب بین این اتصالات مکانیکی به تجهیزات و کاربرد خاص سنسور بستگی دارد. یک پاسخ یکسان برای همه وجود ندارد. بسیار مهم است که نوع و اندازه رزوه با رزوه‌های مربوطه روی تجهیزات مطابقت داده شود.

در سری PT124B-128 اتصالات مکانیکی از جنس فولاد ضد زنگ 5-15 PH می‌باشد. در این ماده ۵-۱۵ به نوعی از فولاد ضد زنگ رسوب سخت اشاره دارد که حاوی ۱۵ درصد کروم و ۵ درصد نیکل است. همچنین عبارت PH مخفف فولاد رسوبی‌شده (precipitation-hardening) است، که نشان می‌دهد این فولاد را می‌توان از طریق فرآیند عملیات حرارتی تقویت کرد.

از مزایا و کاربردهای فولاد ضد زنگ 5-15 PH می‌توان به موارد زیر پرداخت:

  • مقاومت در برابر خوردگی: فولاد ضد زنگ، از جمله 5-15 PH، به دلیل مقاومت عالی آن در برابر خوردگی انتخاب شده است، و برای کاربردهایی که قرار گرفتن در معرض محیط‌های خشن یا مواد شیمیایی نگران‌کننده است، مناسب می‌باشد.
  • استحکام و چقرمگی: فرآیند رسوبی شدن، استحکام و چقرمگی فولاد ضد زنگ 5-15 PH را افزایش می‌دهد و آن را برای اتصالات مکانیکی که نیاز به دوام و قابلیت اطمینان دارند مناسب می‌کند.
  • مقاومت در برابر دما: فولاد ضد زنگ خواص خود را در طیف وسیعی از دماها حفظ می‌کند و برای کاربردهایی که تغییرات دما در آن‌ها رایج باشد، مناسب است.

انتخاب فولاد ضد زنگ 5-15 PH به عنوان مواد سازنده اتصال مکانیکی تضمین می‌کند که رزوه‌ها و اجزای مربوط به سنسور فشار مذاب دارای استحکام و مقاومت در برابر خوردگی لازم برای تحمل شرایط صنعتی هستند.

طول غلاف سنسور فشار مذاب در این سری، ۳۶ میلی‌متر می‌باشد. این اندازه طول بخش غلاف سخت سنسور فشار مذاب را نشان می‌دهد. غلاف قسمتی است که عناصر حسگر فشار را در خود جای داده و برای نصب به رزوه‌ها متصل می‌شود.
طول غلاف عامل مهمی ‌در تعیین میزان بیرون‌زدگی یا امتداد حسگر به داخل فرآیند یا ماشینی است که فشار در آن اندازه‌گیری می‌شود. در برخی از کاربردها، طول ممکن است عامل مهمی برای نصب مناسب و خوانش دقیق فشار باشد.
به عنوان مثال، اگر فضای محدود یا الزامات نصب خاصی وجود دارد، طول غلاف مهم می‌شود. یک غلاف بلندتر ممکن است امکان قرار دادن عمیق‌تر در فرآیند را فراهم کند، در حالی که یک غلاف کوتاه‌تر برای تاسیسات با فضای محدود مناسب‌تر است.
قبل از نصب سنسور فشار مذاب، فضا و نیازهای نصب ماشین یا فرآیند باد در نظر گرفته شود و اطمینان حاصل گردد که طول غلاف انتخابی با این الزامات برای دستیابی به عملکرد بهینه و اندازه‌گیری دقیق فشار مطابقت دارد.

طول کپیلاری ذکر شده برای سنسورها، طول لوله کپیلاری منعطف مورد استفاده در سنسور فشار مذاب را نشان می‌دهد. برای ترانسمیتر فشار مذاب سری PT124B-128 ، دو گزینه مشخص شده است: ۴۶۰ میلی‌متر و ۷۶۰ میلی‌متر.

در واقع این اندازه‌گیری به طول لوله قابل انعطافی اشاره دارد که غلاف سخت سنسور فشار مذاب را به بدنه سنسور اصلی متصل می‌کند. انعطاف‌پذیری کپیلاری امکان نصب و قرارگیری آسان‌تر سنسور را فراهم می‌کند.
کپیلاری منعطف در نحوه نصب و راه‌اندازی سنسور فشار مذاب تطبیق پذیری را فراهم می‌کند. طول‌های مشخص‌شده، ۴۶۰ میلی‌متر و ۷۶۰ میلی‌متر، گزینه‌هایی را برای قرار دادن فاصله‌ها و پیکربندی‌های مختلف در ماشین‌آلات یا فرآیند ارائه می‌دهند.
طول بیشتر انعطاف‌پذیری بیشتری را فراهم می‌کند و به سنسور اجازه می‌دهد در فاصله بیشتری از بدنه اصلی نصب شود و گزینه‌های اضافی برای قرارگیری فراهم می‌کند.
هنگام انتخاب طول کپیلاری منعطف، چیدمان و فاصله مورد نیاز تجهیزات در نظر گرفته شود. در نتیجه باید اطمینان حاصل گردد که طول انتخاب شده امکان نصب مناسب را بدون وارد کردن فشار بی مورد به کپیلاری یا تاثیر بر دقت اندازه‌گیری فشار می‌دهد.

انواع اتصال الکتریکی مورد استفاده در سنسور فشار مذاب سری PT124B-128 عبرت است از:

  1. ۵-پین:
    به یک اتصال الکتریکی با پنج پین اشاره دارد که پین‌ها اتصال دهنده‌های فلزی هستند و سیگنال‌های الکتریکی را بین سنسور و سیستم متصل منتقل می‌کنند.
  2. ۶-پین:
    به‌طور مشابه، این گزینه نشان‌دهنده یک اتصال الکتریکی با شش پین است.
    انتخاب بین ۵ پین و ۶ پین به نیازهای خاص سیستم و سازگاری سنسور با تجهیزات کنترلی یا نظارتی بستگی دارد.

اتصال ۵ پین یک پیکربندی معمول و استاندارد است. ممکن است برای بسیاری از برنامه‌ها و سیستم‌هایی که برای کار با حسگرهای دارای اتصال الکتریکی ۵ پین طراحی شده‌اند، مناسب باشد.
اگر تجهیزات یا سیستم به پین اضافی برای عملکردها یا ویژگی‌های خاص نیاز دارد، پیکربندی ۶ پین ممکن است مناسب‌تر باشد و یک کانال اضافی برای انتقال سیگنال یا داده فراهم می‌کند.
همچنین باید توجه داشت که سازگاری اتصال الکتریکی با سیستم کنترل یا مانیتورینگ و فاکتورهایی مانند سهولت نصب و در دسترس بودن کانکتورهای سازگار برای اتصال الکتریکی انتخابی، مورد بررسی قرار گیرند.

از دیگر مشخصات این سری، استفاده از جیوه به عنوان مایع پرکننده است که به نوع سیال مورد استفاده در داخل سنسور فشار مذاب برای انتقال فشار از دیافراگم به عنصر حسگر می‌پردازد.
جیوه یک فلز مایع متراکم و سنگین است. دارای خواص منحصر به فردی مانند چگالی بالا و فشار بخار کم در دمای اتاق می‌باشد که آن را برای کاربردهای خاص اندازه‌گیری فشار مناسب می‌کند. بنابراین اندازه‌گیری دقیق فشار را در محیط‌های با دمای بالا و فشار بالا تضمین می‌کند.
توجه به این نکته مهم است که جیوه ملاحظات سازگاری خاصی دارد. ممکن است برای همه انواع سیال‌ها یا فرآیندها مناسب نباشد. جیوه به‌طور کلی با مواد غیرخورنده و غیرواکنشی سازگار است.
جیوه با موادی مانند فولاد ضد زنگ و بعضی آلیاژهای دیگر که معمولا در محیط‌های صنعتی استفاده می‌شوند سازگار است. با این حال، با برخی از پلاستیک‌ها و الاستومرها سازگار نیست، زیرا می‌تواند باعث تخریب شود.
هنگام استفاده از سنسور فشار مذاب به همراه جیوه به عنوان مایع پرکننده، اطمینان حاصل شود که مواد موجود در فرآیند با جیوه سازگار هستند. اگر نگرانی‌هایی در مورد سازگاری وجود دارد، ممکن است مایعات پرکننده جایگزین در دسترس باشد، و ارزش مشورت با تامین‌کننده سنسور را دارد.
علاوه بر این، به دلیل ملاحظات زیست محیطی و بهداشتی، امروزه از جیوه کمتر استفاده می‌شود. بسیاری از سنسورهای مدرن از مایعات پرکننده جایگزین استفاده می‌کنند که ایمن‌تر و سازگار با محیط زیست هستند.

وجود ویژگی صفر و اسپن قابل تنظیم به قابلیت‌های کالیبراسیون سنسور فشار مذاب سری PT124B-128 اشاره دارد که می‌توان به صورت زیر به شرح این مشخصه پرداخت:

  • تنظیم صفر:
    صفر در ویژگی صفر و اسپن قابل تنظیم به توانایی سنسور برای تنظیم یا کالیبره کردن خروجی خود در زمانی که فشاری اعمال نمی‌شود اشاره دارد. این تنظیم این امکان را می‌دهد که در صورت عدم وجود فشار، هر گونه افست یا انحراف در خواندن خط پایه جبران گردد.
  • تنظیم اسپن:
    Span به توانایی سنسور برای تنظیم یا کالیبره کردن خروجی خود در کل محدوده فشار اشاره دارد. این تنظیم تضمین می‌کند که سنسور خوانش‌های دقیقی را در محدوده فشار مشخص شده خود ارائه می‌دهد.

قابل تنظیم بودن صفر و اسپن به این معنی است که انعطاف‌پذیری برای تنظیم دقیق خروجی سنسور برای مطابقت با شرایط فشار واقعی در برنامه خاص وجود دارد.
همچنین کالیبراسیون فرآیندی حیاتی است تا اطمینان حاصل شود که سنسور خوانش‌های دقیق و قابل اعتمادی را ارائه می‌دهد. قابلیت تنظیم صفر و اسپن امکان کالیبراسیون دقیق متناسب با نیازهای منحصر به فرد فرآیند صنعتی را فراهم می‌کند.

عبارت کالیبراسیون داخلی با مقاومت شانت با مقادیر مشخص شده 1% ± 80% یک ویژگی کالیبراسیون خاص سنسور فشار مذاب در سری PT124B-128 را نشان می‌دهد.
کالیبراسیون داخلی با مقاومت شانت روشی است که برای کالیبره کردن سنسور با معرفی یک سیگنال مرجع شناخته شده در داخل استفاده می‌شود. این سیگنال مرجع یک شرایط فشار خاص را شبیه‌سازی می‌کند و به سنسور اجازه می‌دهد بدون اعمال فشار خارجی واقعی کالیبره شود.
۸۰٪ در این‌جا نشان‌دهنده درصد محدوده فشار در مقیاس کامل است که سنسور به‌طور داخلی به آن کالیبره شده است.
±۱٪ نشان‌دهنده دقت یا دقت کالیبراسیون داخلی است. در این حالت، کالیبراسیون در محدوده مثبت یا منفی ۱ درصد از ۸۰ درصد مشخص شده، دقیق است. این بدان معنی است که انتظار می رود کالیبراسیون در یک حاشیه خطا بسیار کمی‌دقیق باشد.
کالیبراسیون داخلی با مقاومت شانت در ۸۰٪ امکان کالیبره شدن سنسور را در یک سطح فشار خاص بدون نیاز به منبع فشار خارجی می‌دهد. این ویژگی برای اطمینان از صحت خوانش سنسور در شرایط کنترل شده مفید است.
کالیبراسیون داخلی با مقاومت شانت یک ویژگی مناسب برای کالیبراسیون در محل بدون نیاز به منبع فشار خارجی است. با این حال، پیروی از دستورالعمل‌ها و توصیه‌های سازنده برای روش‌های کالیبراسیون ضروری است.

نحوه نصب سنسور فشار مذاب ZHYQ سری PT124B-125/125T

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

  • محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-128
نوع سنسورترانسمیتر فشار مذاب
مدلغلاف سخت + کپیلاری منعطف
غلاف بیرونی
اصل اندازه گیریپل ویتستون، استرین گیج
دامنه فشار کاری (bar)از ۱۰۰-۰ تا ۱۵۰۰-۰
دامنه فشار کاری (psi)از ۱۴۵۰-۰ تا ۲۱۷۵۵-۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۱۵۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۱۷۵۵.۷
خروجی4-20 mA
0-10 V
0-5 V
دقت و درستی≤ ± 0.5 %FS
سنسور دماخیر
نوع سنسور دماندارد
ولتاژ تغذیه24 V DC
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۳۵۰
اتصال مکانیکی1/2″-20UNF
M14 x 1.5
M18 x 1.5
جنس اتصال مکانیکی15-5 PH Stainless Steel
طول غلاف [mm]۳۶
[mm]طول کپیلاری ۴۶۰
۷۶۰
اتصال الکتریکی5-Pin
6-Pin
تنظیم نقطه صفربله
تنظیم نقطه اسپنبله
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی80% ± 1%
تاییدیه و گواهینامه هاEx NEPSI | China
CMC (China Metrology Certification) | China
RCQM | Global
دستورالعمل های انطباق و مقرراتCE | European Community
  • تولید ورق و فیلم‌های پلاستیکی
  • نصب بر پمپ مذاب و اندازه گیری رِئولوژی
  • ساخت لوله و پروفیل
  • فرآیند بازیافت
  • فرآیند روکش کردن سیم
  • ساخت الیاف مصنوعی
نام فایللینک دانلود
دیتاشیتPDF Icon
