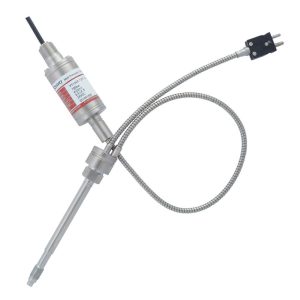

سنسور فشار مذاب ZHYQ سری PT124G-125/125T

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی ها:

  • محدوده اندازه‌گیری فشار: ۳۵-۰ تا ۱۵۰۰-۰ بار | ۱۴۵۰-۰ تا ۲۱۷۵۵-۰ psi
  • خروجی: ۲ میلی ولت به ولت، ۳.۳۳ میلی ولت به ولت
  • سنسور دما: ترموکوپل نوع K, J, E و RTD مدل PT100
  • اتصال مکانیکی:‌ 1/2UNF, M14 x 1.5, M18 x 1.5
  • اتصال الکتریکی: 1/2NPT Conduit Cable

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

سنسور فشار مذاب ZHYQ سری PT124G-125/125T

سری ZHYQ PT124G-125/125T یک سنسور فشار مذاب ضد انفجار است که طراحی ایمنی ذاتی ضد انفجار و ساختار جوش داده شده، دارد. این سنسور فشار مذاب برای استفاده در محیط های خشن و حساس مناسب است. در این سری مدل PT124G-125T دارای ترموکوپل است که می تواند فشار و دما را در یک نقطه اندازه گیری کند. این محصول دارای کالیبراسیون داخلی 80 درصد است و می تواند با کنترلرهای سری N شرکت ZHYQ مطابقت داشته باشد و همچنین می تواند با کنترلرهای برندهای دیگر نیز نصب شود.



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار مذاب ZHYQ سری PT124G-125/125T

سنسورهای فشار این سری، از نوع ترانسدیوسر فشار مذاب هشتند که به دسته خاصی از سنسورهای فشار اشاره دارد که برای اندازه‌گیری فشار در محیط‌های با دمای بالا طراحی شده‌اند که اغلب در پردازش پلاستیک و پلیمر با آن مواجه می‌شوند. این حسگرها برای تحمل شرایط چالش برانگیز مواد مذاب در طول فرآیندهای تولید ساخته شده‌اند.
به عبارت ساده تر، این ویژگی را می‌توان به عنوان ابرقدرت خاص سنسور خود در نظر گرفت. این حسگر برای کنترل گرما و فشار موجود در ذوب مواد ساخته شده است. این امر آن‌را به ویژه در صنایعی که اندازه‌گیری فشار دقیق در شرایط دمای بالا بسیار مهم است، مفید است و نظارت و کنترل دقیق را در سراسر فرآیند تولید تضمین می‌کند.

مدل‌های مختلف ترانسدیوسر فشار مذاب سری PT124G-125/125T عبارتند از:

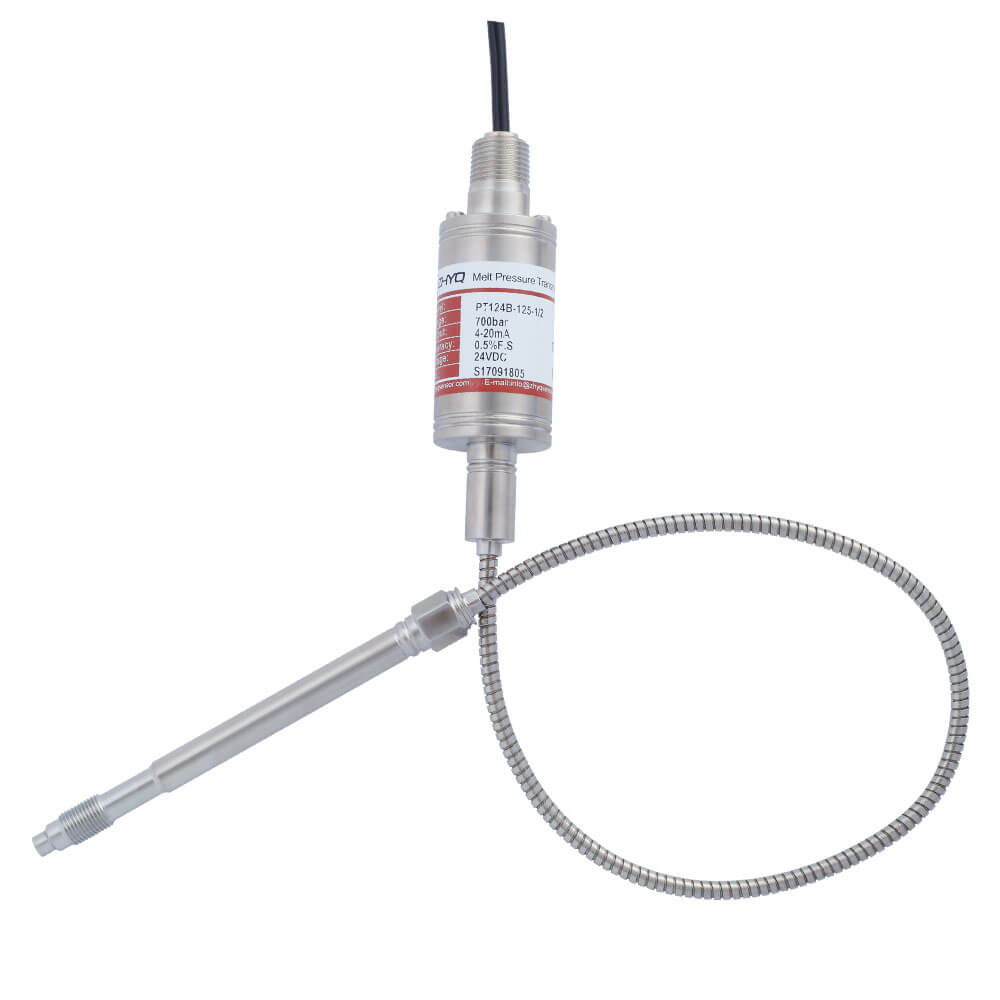

  1. غلاف سخت + کپیلاری منعطف:
    این مدل دارای یک غلاف سخت می‌باشد که بدنه اصلی سنسور است که به صورت مستقیم با مواد مذاب در ارتباط است. کپیلاری منعطف یک سیستم لوله‌ای است که به غلاف سخت متصل است و به شما امکان می‌دهد سنسور را به گونه‌ای قرار دهید که مناسب کاربرد خاص آن باشد. انعطاف‌پذیری در طراحی کپیلاری، تطبیق‌پذیری در نصب را فراهم می‌کند.

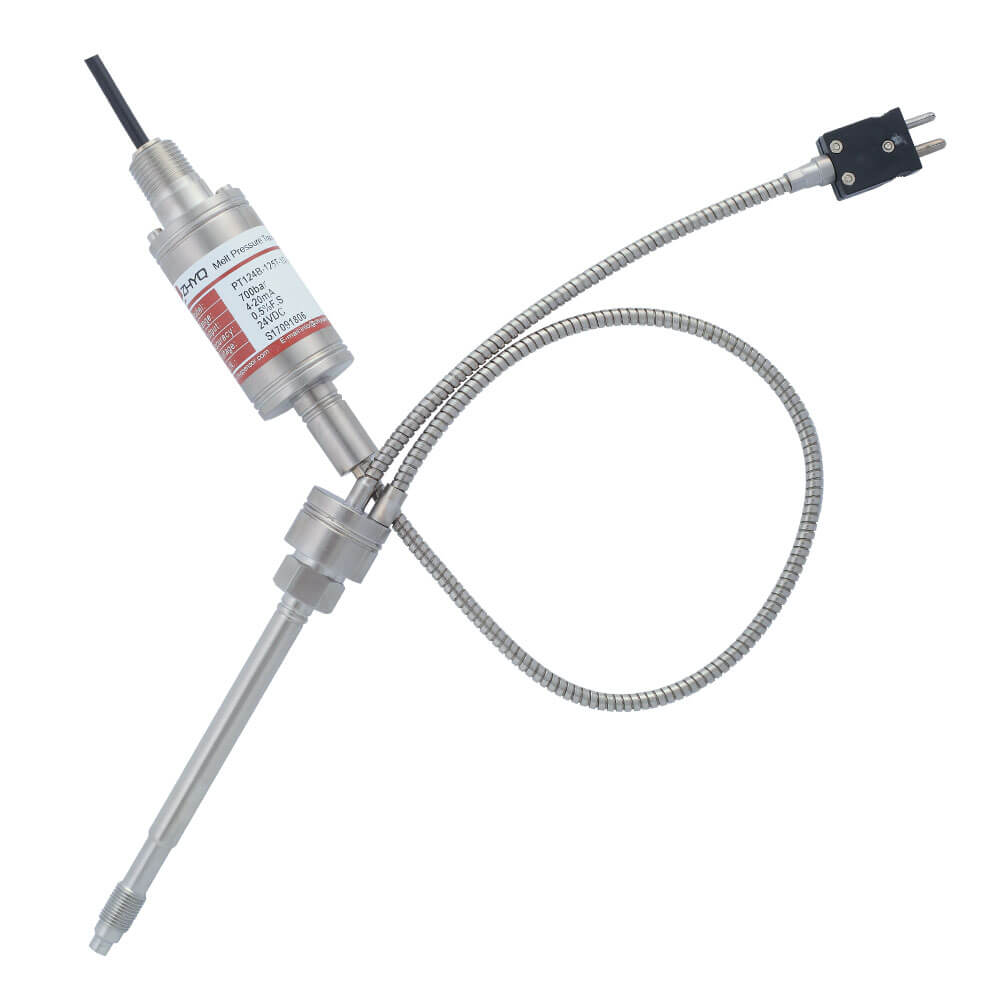

  2. غلاف سخت + کپیلاری منعطف + سنسور دما:
    این مدل شامل تمام ویژگی‌های مدل اول است اما با یک سنسور دمای اضافی همراه است. سنسور دما این امکان را می‌دهد که نه تنها فشار را اندازه‌گیری می‌کند بلکه دمای مواد مذاب را نیز به‌طور هم‌زمان کنترل می‌نماید. این می‌تواند به ویژه در فرآیندهایی که داده‌های فشار و دما برای حفظ شرایط تولید بهینه حیاتی هستند، ارزشمند باشد.

اصل اندازه‌گیری برای سنسور فشار مذاب ZHYQ سری PT124G-125/125T از نوع پل ویتستون، استرین گیج می‌باشد. پل ویتستون یک مدار الکتریکی است که برای اندازه‌گیری مقاومت الکتریکی ناشناخته یک قطعه استفاده می‌شود. در زمینه یک سنسور فشار مذاب، این پیکربندی پل برای تبدیل کرنش مکانیکی (تغییر شکل ناشی از فشار) روی سنسور به یک سیگنال الکتریکی که می‌تواند اندازه‌گیری و تفسیر شود، استفاده می‌شود.
استرین گیج یک دستگاه کوچک و انعطاف‌پذیر ساخته شده از مواد رسانا است که در اثر فشار یا تغییر شکل مکانیکی، مقاومت الکتریکی خود را تغییر می‌دهد. در مورد سنسور فشار مذاب، استرین گیج معمولا به دیافراگم یا عنصر حساس سنسور متصل می‌شود. هنگامی‌که فشار در ماده مذاب تغییر می‌کند، باعث می‌شود دیافراگم کمی‌تغییر شکل داده و مقاومت استرین گیج را تغییر دهد.
بنابراین، هنگامی‌که فشار به سنسور اعمال می‌شود، باعث ایجاد فشار مکانیکی بر روی گیج فشار می‌شود و مقاومت آن را تغییر می‌دهد. مدار پل ویتستون قادر است این تغییر مقاومت را تشخیص داده و آن‌را به یک سیگنال الکتریکی تبدیل می‌کند که می‌تواند اندازه‌گیری و به عنوان فشار اعمال شده به سنسور تفسیر شود.
این اصل اندازه‌گیری به‌طور گسترده در سنسورهای فشار استفاده می‌شود زیرا روشی مطمئن و دقیق برای تبدیل تغییرات مکانیکی به سیگنال‌های الکتریکی برای خوانش فشار ارائه می‌دهد.

دامنه اندازه‌گیری فشار، محدوده عملیاتی را نشان می‌دهد که سنسور فشار مذاب می‌تواند به‌طور موثر فشار را اندازه‌گیری کند و برای این سری از سنسورهای فشار مذاب از ۳۵ – ۰ تا ۱۵۰۰ – ۰ بار می‌باشد.
عدد ۰ در ابتدا نشان‌دهنده خط پایه یا نقطه مرجع سنسور است، که بیان‌گر حداقل فشاری است که سنسور قادر به اندازه‌گیری آن است. در این مورد، ۰ بار به معنای فشار اتمسفر یا عدم اعمال فشار اضافی است.
قسمت ۳۵ تا ۱۵۰۰ بار نشان‌دهنده حد بالایی محدوده فشار است. بنابراین، سنسور برای اندازه‌گیری فشار از ۳۵ بار تا حداکثر ۱۵۰۰ بار طراحی شده است. بار واحد فشار است و ۱ بار تقریبا برابر با فشار اتمسفر در سطح دریا است.

مشخصات الکتریکی سنسور فشار مذاب ZHYQ سری PT124G-125/125T

نوع خروجی به سیگنال خروجی اشاره دارد که سنسور فشار مذاب در پاسخ به فشار اعمال شده تولید می‌کند. دو گزینه خروجی برای این سری وجود دارد:

  1. ۲ میلی‌ولت به ولت: این نشان می‌دهد که به ازای هر ولت تحریک اعمال شده به سنسور، سنسور سیگنال خروجی ۲ میلی‌ولت تولید می‌کند. بنابراین، اگر ولتاژ تحریک، به عنوان مثال، ۵ ولت باشد، سیگنال خروجی از سنسور ۱۰ میلی‌ولت (5 V = 10 mV × 2 mV/V) خواهد بود.
  2. ۳.۳۳ میلی‌ولت به ولت: به‌طور مشابه، این بدان معنی است که برای هر ولت تحریک، سنسور، سیگنال خروجی ۳.۳۳ میلی‌ولت تولید می‌کند. با استفاده از همان مثال، با یک تحریک ۵ ولتی، سیگنال خروجی ۱۶.۶۵ میلی‌ولت خواهد بود.

حال، انتخاب بین این دو بستگی به الزامات سیستم اندازه‌گیری دارد. در اینجا برخی از ملاحظات وجود دارد:
۲ میلی ولت به ولت: این گزینه اغلب زمانی انتخاب می‌شود که حساسیت بالاتری مورد نیاز باشد. این بدان معنی است که سنسور می‌تواند سیگنال پاسخ‌گویی بیشتری به تغییرات فشار ارائه دهد. این می‌تواند در کاربردهایی سودمند باشد که اندازه‌گیری دقیق فشار در محدوده نسبتا کوچک‌تر بسیار مهم است.
۳.۳۳ میلی ولت به ولت: این گزینه سیگنال خروجی بالاتری را به ازای هر واحد تحریک ارائه می‌دهد، که می‌تواند در سناریوهایی که سیگنال نیاز دارد در مسافت‌های طولانی‌تر بدون تلفات قابل توجه سفر کند، مفید باشد. همچنین ممکن است زمانی ترجیح داده شود که محدوده فشاری که باید اندازه‌گیری شود، وسیع‌تر باشد و سیگنال قابل توجه‌تری مطلوب باشد.

میزان دقت برای سنسور فشار مذاب، اطلاعاتی در مورد انحراف بالقوه بین فشار اندازه‌گیری شده سنسور و فشار واقعی یا مرجع ارائه می‌دهد. سنسور فشار مذاب ZHYQ سری PT124G-125/125T دارای دو میزان دقت می‌باشد:

  • ≤ ±1 %FS: این بدان معنی است که دقت سنسور در محدوده مثبت یا منفی ۱ درصد از محدوده فشار در مقیاس کامل (FS) است. بنابراین، اگر فشار ۱۰۰ بار را اندازه‌گیری می‌شود، فشار واقعی می‌تواند در هر نقطه‌ای در محدوده ۱± بار از آن مقدار باشد. این یک سطح دقت رایج است و برای بسیاری از کاربردهای صنعتی که حاشیه خطای کمی قابل قبول است، مناسب می‌باشد.
  • ≤ ±0.5 %FS: این یک سطح دقت بالاتر، در محدوده مثبت یا منفی ۰.۵ درصد از محدوده فشار در مقیاس کامل را مشخص می‌کند. در مقایسه با اولین سطح دقت، این نشان‌دهنده قابلیت اندازه‌گیری دقیق‌تر است. اگر به کنترل دقیق‌تری نیاز است یا نیاز به خوانش فشار بسیار دقیق وجود دارد، این گزینه ممکن است مناسب‌تر باشد.

از نظر عملی، دقت سنسور بر قابلیت اطمینان اندازه‌گیری فشار تاثیر می‌گذارد. هرچه درصد محدوده مقیاس کامل کم‌تر باشد، خوانش سنسور دقیق‌تر و قابل اعتمادتر است. با این حال، دقت بالاتر ممکن است با هزینه مرتبط همراه باشد.
در نهایت، هدف این است که سطح دقت با خواسته‌های برنامه کاربردی مطابقت داده شود تا اطمینان حاصل گردد که اندازه‌گیری فشار با استانداردهای کیفیت و دقت خاص مورد نیاز مطابقت دارد.

یکی از ویژگی‌های منحصر به فرد این سری سنسورهای فشار، وجود سنسور دما می باشد و انواع سنسورهای دمایی قابل ادغام در سنسور فشار مذاب سری PT124G-125/125T شامل گزینه‌های زیر می‌باشد:

  • ترموکوپل نوع J: ترموکوپل‌ها سنسورهای دما هستند که بر اساس اصل اندازه‌گیری ولتاژ تولید شده از اتصال دو فلز مختلف، کار می‌کنند. در مورد ترموکوپل نوع J، به‌طور خاص از آهن و کنستانتان استفاده می‌کند. ترموکوپل‌ها به دلیل دوام و دامنه دمایی وسیع خود شناخته می‌شوند.
  • ترموکوپل نوع K: مشابه ترموکوپل نوع J، ترموکوپل نوع K نیز بر اساس اصل ترموالکتریک عمل می‌کند اما برای اتصال خود از کرومل و آلومل استفاده می‌کند. این گزینه یکی از رایج‌ترین و پرکاربردترین انواع ترموکوپل است که به دلیل دقت و تطبیق‌پذیری شناخته شده است.
  • ترموکوپل نوع E: ترموکوپل نوع E برای اتصال خود از کرومل و کنستانتان استفاده می‌کند. اغلب برای کاربردهایی انتخاب می‌شود که به دقت بالا در دماهای متوسط نیاز دارند. مانند سایر ترموکوپل‌ها، ولتاژی متناسب با اختلاف دما بین دو محل اتصال خود تولید می‌کند.
  • RTD مدل PT100: عبارت RTD مخفف Resistance Temperature Detector است و PT100 به نوع خاصی از RTD با مقاومت ۱۰۰ اهم در ۰ درجه سانتی‌گراد اشاره دارد. RTD ‌ها بر این اصل کار می‌کنند که مقاومت الکتریکی یک فلز با دما افزایش می‌یابد. RTD مدل PT100 به دلیل دقت، پایداری و خطی بودن بالا شناخته شده است.

در زمینه سنسور فشار مذاب، ادغام این سنسورهای دما امکان می‌دهد هم‌زمان دمای مواد مذاب را همراه با فشار اندازه‌گیری شود. این قابلیت اندازه‌گیری ترکیبی می‌تواند در فرآیندهایی که هم فشار و هم دما نقش حیاتی در حفظ شرایط تولید مطلوب دارند، بسیار مهم باشد.
انتخاب بین این سنسورهای دما ممکن است به عواملی مانند محدوده دمایی فرآیند، دقت مورد نیاز و ویژگی‌های خاص مواد درگیر بستگی داشته باشد. هر نوع از سنسور دما مزایای خود را دارد و انتخاب باید با خواسته‌های برنامه کاربردی مطابقت داشته باشد.

در این سری ولتاژ تغذیه برابر ۱۰ ولت دی سی می‌باشد و نشان‌دهنده میزان ولتاژ الکتریکی است که باید به سنسور فشار مذاب برای عملکرد صحیح آن ارائه شود. ولتاژ تغذیه قدرت الکتریکی است که سنسور برای عملکرد به آن نیاز دارد. در این مورد، به عنوان ولتاژ جریان مستقیم (DC) مشخص می‌شود که به معنای جریان ثابت و یک طرفه بار الکتریکی است.
بنابراین، هنگامی‌که سنسور فشار مذاب به منبع برق متصل می‌شود، باید اطمینان حاصل گردد که منبع تغذیه ۱۰ ولت دی سی پایدار را دریافت می‌کند. این ولتاژ در سنسور برای تولید سیگنال‌های خروجی دقیق در پاسخ به شرایط فشار و دمایی که نظارت می‌کند، بسیار مهم است.
هنگام راه‌اندازی سیستم، مهم است که ولتاژ منبع تغذیه مشخص شده رعایت شودد تا از عملکرد سنسور در پارامترهای طراحی شده آن، اطمینان حاصل گردد. این یک جنبه کلیدی از الزامات الکتریکی برای سنسور برای ارائه اندازه‌گیری‌های دقیق و قابل اعتماد است.

محدوده دمای دیافراگم که برای سری PT124G-125/125T، از ۰ تا ۳۵۰+ درجه سانتی‌گراد می‌باشد، اطلاعاتی در مورد محدودیت‌های دمایی ارائه می‌دهد که در آن دیافراگم سنسور فشار مذاب می‌تواند به‌طور موثر و قابل اعتماد کار کند.
حد پایین، ۰ درجه سانتی‌گراد، نشان‌دهنده حداقل دمایی است که دیافراگم می‌تواند در آن کار کند. به عبارت دیگر، سنسور به گونه‌ای طراحی شده است که در برابر دما تا نقطه انجماد مقاومت کند.
حد بالایی، ۳۵۰ درجه سانتی‌گراد، حداکثر دمایی را که دیافراگم می‌تواند تحمل کند را نشان می‌دهد. این امر به ویژه در کاربردهایی که مواد مذاب یا فرآیند تولید باعث ایجاد دماهای بالا می‌شود، اهمیت دارد. این سنسور طوری طراحی شده است که عملکرد و دقت خود را در این محدوده دمایی مشخص شده حفظ کند.
از نظر عملی، این اطلاعات برای انتخاب و استفاده از حسگر فشار مذاب در محیط‌هایی که دمای مواد در حال پردازش یا اندازه‌گیری می‌تواند متفاوت باشد، حیاتی است. دیافراگم که یک جزیی حیاتی برای اندازه‌گیری فشار است، باید در محدوده تحمل دمایی خود باقی بماند تا خوانش‌های دقیق و قابل اعتماد ارائه شود.
بنابراین، اگر فرآیند صنعتی شامل کار با مواد مذاب است که در محدوده ۰ تا ۳۵۰ درجه سانتی‌گراد قرار دارند، این سنسور فشار مذاب برای این کاربرد مناسب است. همیشه مهم است که اطمینان حاصل شود که شرایط عملیاتی با محدوده دمایی مشخص شده مطابقت دارد تا عملکرد بهینه و طول عمر سنسور تضمین شود.

مشخصات مکانیکی سنسور فشار مذاب ZHYQ سری PT124G-125/125T

اتصال مکانیکی که جزییات به نوع و اندازه رزوه‌های مورد استفاده برای اتصال مکانیکی سنسور فشار مذاب اشاره دارد و برای این سری سه گزینه جهت اتصال مکانیکی مطرح می‌شود:

  • 1/2-20UNF: این گزینه به اتصال رزوه‌ای با قطر ۱.۲ اینچ و گام رزوه ۲۰ به معنای بیست رزوه در هر اینچ اشاره دارد. عبارت UNF مخفف Unified National Fine است که نشان‌دهنده گام رزوه ظریف است. قطر ۱.۲ اینچ یک اندازه معمول برای اتصالات رزوه‌ای در کاربردهای صنعتی است.
  • M14 x 1.5: این یک اتصال رزوه‌ای متریک را نشان می‌دهد. حرف M مخفف متریک، عدد ۱۴ قطر بر حسب میلی‌متر و گام رزوه ۱.۵ میلی‌متر است.
  • M18 x 1.5: مشابه گزینه دوم، این یک اتصال رزوه متریک به قطر ۱۸ میلی‌متر و گام رزوه ۱.۵ میلی‌متر است.

انتخاب بین این گزینه‌ها به نیازهای خاص برنامه کاربردی و تجهیزات یا سیستم‌های موجود بستگی دارد. یک گزینه جهانی بهتر وجود ندارد. این در مورد سازگاری با اجزای موجود در تنظیمات فرآیند است. در نتیجه برخی از ملاحظات وجود دارد:

سازگاری: اطمینان حاصل شود که اتصال مکانیکی انتخاب شده با رزوه‌های تجهیزات یا سیستمی‌که سنسور فشار مذاب در آن ادغام می‌شود، مطابقت دارد.
استانداردها: صنایع یا مناطق مختلف ممکن است ترجیحاتی برای انواع خاصی از رزوه‌ها داشته باشند. باید بررسی شود که ‌آیا استانداردها یا مقررات صنعتی وجود دارند که اندازه‌های رزوه خاصی را توصیه می‌کنند یا نیاز دارند.
کاربرد: اندازه و نوع رزوه‌ها می‌تواند بر استحکام و دوام اتصال تاثیر بگذارد. باید نیازهای برنامه کاربردی را در نظر گرفت و این‌که‌ آیا رزوه ظریف یا رزوه متریک مناسب‌تر است.

هنگام برخورد با رزوه‌ها، عدد قبل از واحد اندازه‌گیری (اینچ یا میلی‌متر) به قطر و عدد بعد از × به گام رزوه یا فاصله بین هر رزوه اشاره دارد.

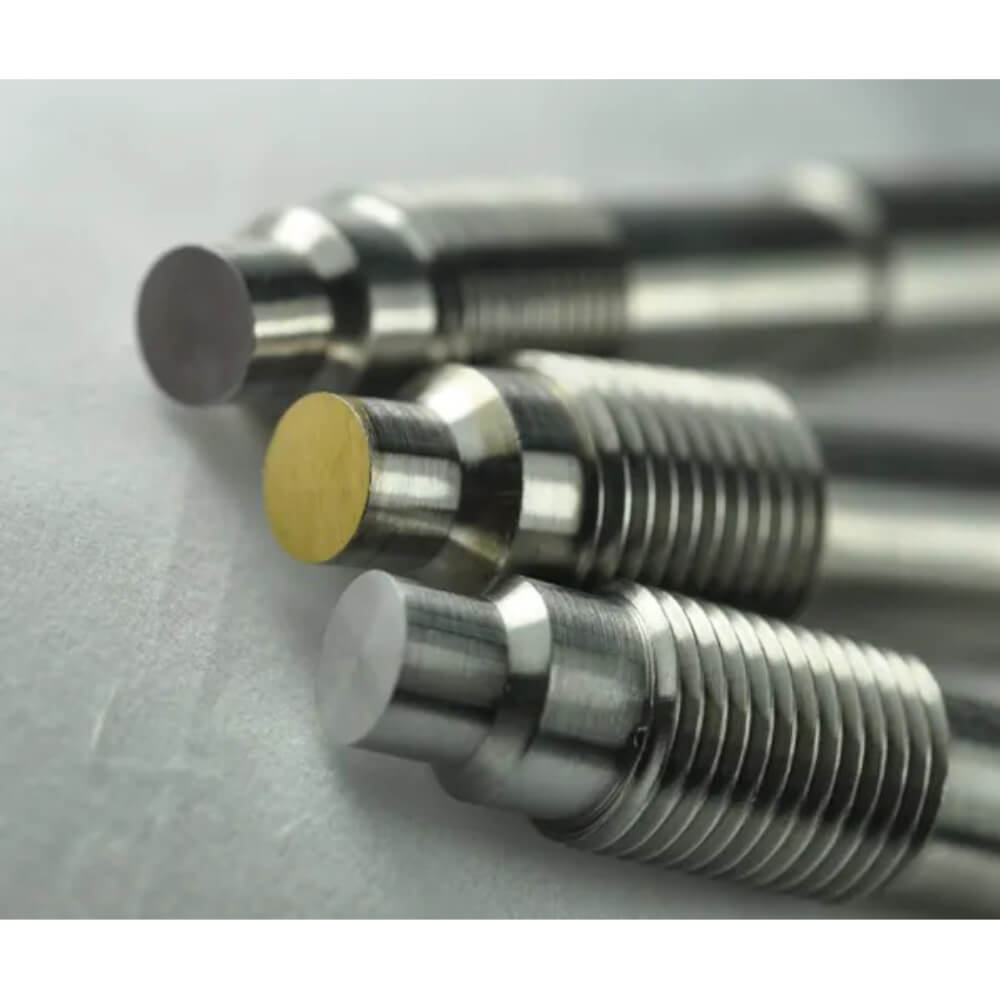

مشخصات مواد سازنده اتصال مکانیکی برای سری PT124G-125/125T به شرح زیر می‌باشد:

  • 15-5 PH فولاد ضد زنگ:
    PH 15-5 یک آلیاژ فولاد ضد زنگ رسوب سخت است. به دلیل مقاومت در برابر خوردگی عالی، استحکام بالا و خواص مکانیکی خوب شناخته شده است. این نوع فولاد ضد زنگ اغلب در کاربردهایی استفاده می‌شود که هم مقاومت در برابر خوردگی و هم مقاومت بالا ضروری است. معمولا در صنایع هوافضا، هسته‌ای و پردازش شیمیایی استفاده می‌شود.
  • اینکونل:
    سوپر آلیاژ مبتنی بر نیکل کروم است که به دلیل مقاومت بالا در برابر خوردگی، اکسیداسیون و خواص مکانیکی عالی در دماهای بالا شناخته شده است. آلیاژهای اینکونل معمولا در محیط‌های با دمای بالا و خورنده استفاده می‌شوند و آن‌ها را برای کاربردهایی مانند هوافضا، پردازش شیمیایی و مهندسی دریایی مناسب می‌سازد.
  • Hastlloy C:
    هستلوی C یکی دیگر از آلیاژهای مبتنی بر نیکل با مقاومت در برابر خوردگی استثنایی در برابر طیف وسیعی از مواد شیمیایی از جمله اسیدها و کلریدها است. به ویژه برای استفاده در محیط‌های شیمیایی خشن مناسب است. آلیاژهای‌ هاستلوی معمولا در صنایعی مانند فرآوری شیمیایی، پتروشیمی و کنترل آلودگی استفاده می‌شوند.

انتخاب هر یک این مواد، منعکس‌کننده تمایل به اطمینان از طول عمر و قابلیت اطمینان سنسور فشار مذاب است، به ویژه هنگامی‌که در کاربردهای صنعتی سخت استفاده می‌شود که در آن خوردگی، دماهای بالا و محیط‌های شیمیایی چالش برانگیز رایج است.
اگر نیازها یا نگرانی‌های خاصی در رابطه با مواد به کار رفته در اجزای مکانیکی سنسور فشار مذاب وجود دارد، توصیه می‌شود با سازنده یا تامین‌کننده سنسور مشورت شود.

طول غلاف سنسور فشار مذاب یکی از مشخصات مهم است. غلاف قسمت کشیده سنسور است که از بدنه اصلی (جایی که عنصر حسگر قرار دارد ) تا اتصال مکانیکی امتداد دارد. در مورد این سری، طول‌های غلاف مشخص شده برابر با ۱۵۲ میلی‌متر، ۲۲۸ میلی‌متر و ۳۰۲ میلی‌متر است.

نحوه تاثیر طول غلاف بر نصب سنسور فشار مذاب بر روی دستگاه را می‌توان در موارد زیر خلاصه کرد:

  1. تغییرات طول: طول‌های مختلف غلاف (۱۵۲ میلی‌متر، ۲۲۸ میلی‌متر و ۳۰۲ میلی‌متر) گزینه‌هایی را برای سازگاری با تغییرات در تنظیم یا پیکربندی ماشین‌آلات یا تجهیزات پردازش فراهم می‌کنند. طول انتخابی به نیازهای خاص برنامه کاربردی و فضای موجود برای نصب سنسور بستگی دارد.
  2. محل نصب: طول غلاف برای تعیین محل و نحوه نصب سنسور فشار مذاب بر روی دستگاه بسیار مهم است. اگر حسگر باید به مکان خاصی برسد یا اگر موانع یا اجزایی در سر راه وجود داشته باشد، ممکن است به غلاف بلندتری نیاز باشد. برعکس، یک غلاف کوتاه‌تر ممکن است برای کاربردهایی که در آن نصب فشرده‌تر ترجیح داده می‌شود، کافی باشد.
  3. قابلیت دسترسی: طول غلاف نیز بر دسترسی سنسور برای نصب، نگهداری و تعویض تاثیر می‌گذارد. باید در نظر گرفته شود که آیا حسگر باید به راحتی در دسترس باشد یا این‌که بتوان آن را در مکان‌های فرورفته‌تر یا صعب العبور نصب کرد.

هدف این است که طول غلافی انتخاب شود که با محدودیت‌های مکانی و الزامات نصب ماشین‌آلات هماهنگ باشد.

کپیلاری منعطف یک سیستم لوله‌ای است که این امکان را می‌دهد سنسور به گونه‌ای قرار گیرد که مناسب کاربرد خاص سنسور فشار باشد. طول کپیلاری مشخص شده برای سنسور فشار مذاب ZHYQ سری PT124G-125/125T، ۴۶۰ میلی‌متر است.

چگونگی تاثیر طول کپیلاری منعطف بر نصب سنسور فشار مذاب شامل موارد زیر می‌باشد:

انعطاف‌پذیری موقعیت: کپیلاری منعطف، انعطاف‌پذیری را در موقعیت سنسور فشار مذاب فراهم می‌کند. طول مشخص شده ۴۶۰ میلی‌متر نشان‌دهنده فاصله بین بدنه اصلی سنسور و نقطه اتصال آن به دستگاه یا تجهیزات پردازشی است.
نصب در فضاهای تنگ: یک کپیلاری منعطف طولانی‌تر، امکان نصب سنسور را در مکان‌هایی که ممکن است دسترسی مستقیم به آن‌ها دشوار باشد، می‌دهد. این ویژگی امکان حرکت در اطراف موانع یا سازه‌ها فراهم می‌کند و ادغام سنسور را در فضاهای تنگ یا محدود آسان‌تر می‌کند.
دسترسی و نگهداری: طول کپیلاری منعطف می‌تواند بر سهولت دسترسی به سنسور برای نصب، نگهداری و جایگزینی تاثیر بگذارد. یک کپیلاری منعطف طولانی‌تر ممکن است دسترسی بهتری را فراهم کند، به خصوص در شرایطی که سنسور نیاز به نصب در یک مکان از راه دور یا فرورفته دارد.

در نهایت، هدف این است که طول کپیلاری منعطفی انتخاب شود که با نیازها و محدودیت‌های فرآیند صنعتی هماهنگ باشد. در صورت وجود هرگونه عدم قطعیت یا الزامات خاص، توصیه می‌شود با سازنده یا تامین‌کننده سنسور فشار مذاب مشورت شود.

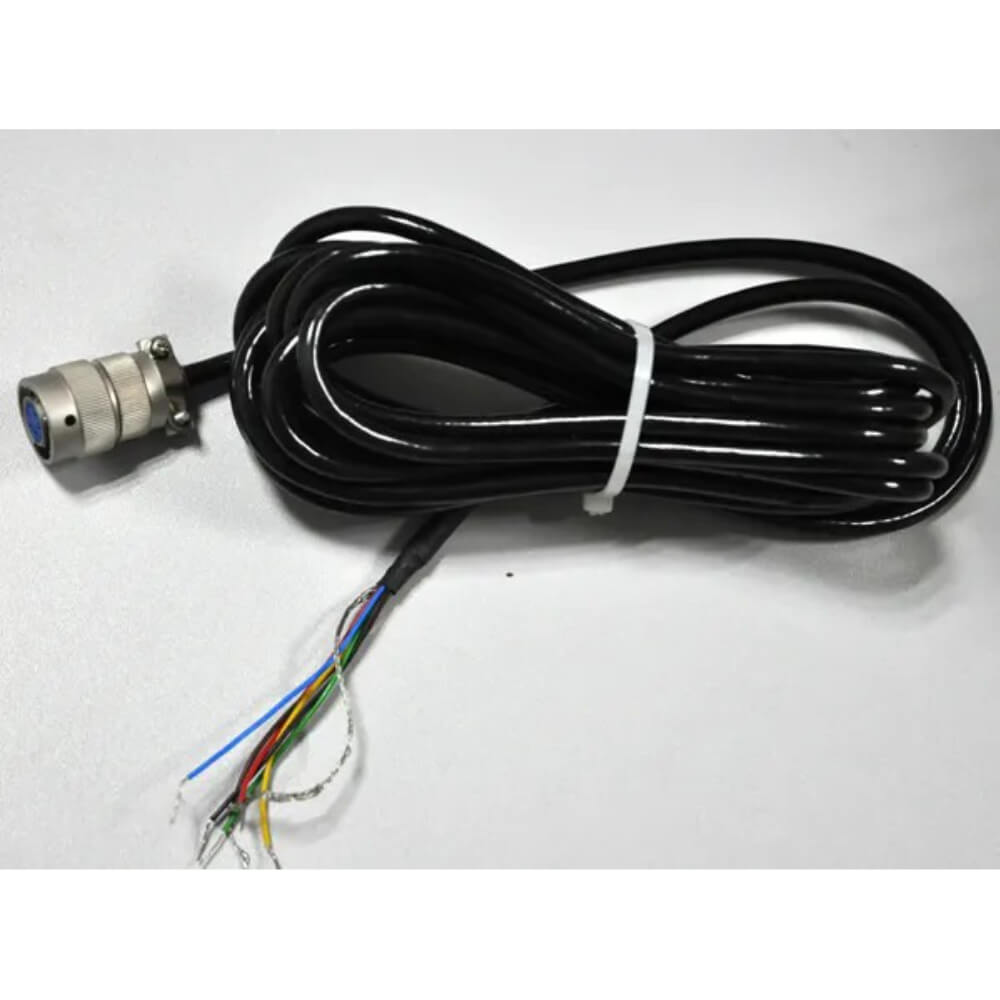

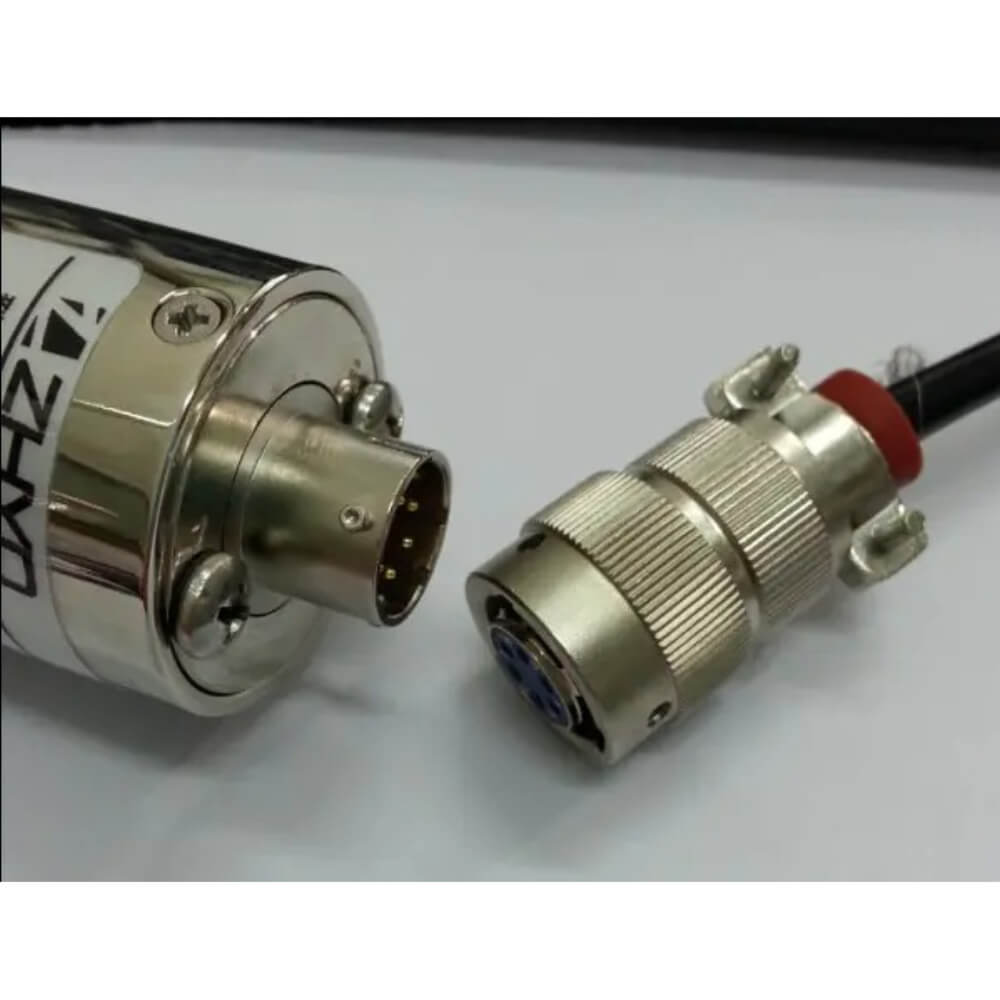

اتصال الکتریکی سنسور فشار سری PT124G-125/125T از نوع 1/2NPT Conduit Cable است که اطلاعاتی درباره نحوه پیکربندی و اتصال سیم‌کشی الکتریکی سنسور فشار مذاب ارائه می‌دهد.
در این‌جا 1/2NPT به اندازه و نوع اتصال لوله برق اشاره دارد و مخفف رزوه استاندارد ملی ۱.۲ اینچی است. NPT یک نوع رزوه استاندارد شده است که در ایالات متحده برای اتصال و آب بندی اتصالات لوله استفاده می‌شود. در این زمینه، اندازه اتصال مجرا را نشان می‌دهد که در آن جریان برق وجود دارد.
همچنین استفاده از عبارت Conduit Cable نشان می‌دهد که سیم‌کشی الکتریکی در داخل یک مجرا محصور شده است. مجرا یک لوله محافظ است که سیم‌های الکتریکی را در خود جای داده و از آن محافظت می‌کند و هم محافظت فیزیکی و هم مهار را فراهم می‌کند.
انتخاب اتصال الکتریکی به عواملی مانند زیرساخت موجود، سازگاری با سیستم کنترل یا جمع‌آوری داده‌ها و شرایط محیطی برنامه کاربردی بستگی دارد. ضروری است اطمینان حاصل شود که اتصال الکتریکی با الزامات تنظیم برنامه مطابقت دارد و حفاظت لازم را برای سیم‌کشی فراهم می‌کند.

از دیگر برتری‌های سنسورهای سری PT124G-125/125T داشتن قابلیت کالیبراسیون داخلی با مقاومت شانت می‌باشد. کالیبراسیون با مقاومت شانت روشی است که برای تایید یا تنظیم کالیبراسیون سنسور با معرفی یک مقاومت الکتریکی شناخته شده (مقاومت شانت) به موازات سنسور استفاده می‌شود. در زمینه سنسور فشار مذاب، کالیبراسیون داخلی با مقاومت شانت به‌ این معنی است که مکانیزم داخلی برای اعمال مقاومت شناخته شده در داخل به سنسور برای اهداف کالیبراسیون وجود دارد.
مقدار ثبت شده برای این این ویژگی در سری PT124G-125/125T برابر با ۱٪ ± ۸۰٪ می‌باشد. این نشان می‌دهد که در طول فرآیند کالیبراسیون داخلی با مقاومت شانت، سنسور تنظیم یا کالیبره می‌شود تا سیگنالی معادل ۸۰ درصد از خروجی مقیاس کامل خود را با انحراف مجاز ۱± تولید کند. خروجی در مقیاس کامل حداکثر سیگنال الکتریکی است که سنسور می‌تواند تحت شرایط عملیاتی مشخص تولید کند.
کالیبراسیون داخلی با مقاومت شانت به سنسور اجازه می‌دهد تا به‌طور داخلی بررسی یا تنظیم شود تا اطمینان حاصل شود که اندازه‌گیری‌های دقیق و قابل اعتماد ارائه می‌دهد. این ویژگی برای حفظ دقت و قابلیت اطمینان سنسور فشار مذاب در طول زمان ارزشمند است. کالیبراسیون، به‌طور کلی، یک جنبه حیاتی از عملکرد سنسور است، و داشتن قابلیت کالیبراسیون داخلی با مقاومت شانت، امکان بررسی و تنظیمات دوره‌ای را بدون نیاز به تجهیزات کالیبراسیون خارجی فراهم می‌کند.

نحوه نصب سنسور فشار مذاب ZHYQ سری PT124G-125/125T

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

  • محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می‌توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124G-125/125T
نوع سنسورترانسدیوسر فشار مذاب
مدلغلاف سخت + کپیلاری منعطف
غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیریپل ویتستون، استرین گیج
دامنه فشار کاری (bar)از ۳۵-۰ تا ۱۵۰۰-۰
دامنه فشار کاری (psi)از ۱۴۵۰-۰ تا ۲۱۷۵۵-۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۱۵۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۱۷۵۵.۷
خروجی2 mV/V
3.33 mV/V
دقت و درستی≤ ± 1 %FS
≤ ± 0.5 %FS
سنسور دمابله
نوع سنسور دماThermocouple - J
Thermocouple - K
Thermocouple - E
RTD - PT100
ولتاژ تغذیه10 V DC
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۳۵۰
اتصال مکانیکی1/2″-20UNF
M14 x 1.5
M18 x 1.5
جنس اتصال مکانیکی15-5 PH Stainless Steel
Inconel
Hastelloy C
طول غلاف [mm]۱۵۲
۲۲۸
۳۰۴
طول کپیلاری [mm]۴۶۰
اتصال الکتریکی1/2" NPT Conduit Cable
تنظیم نقطه صفرخیر
تنظیم نقطه اسپنخیر
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی80% ± 1%
تاییدیه و گواهینامه هاEx NEPSI | China
CMC (China Metrology Certification) | China
RCQM | Global
درجه محافظت در برابر انفجارExibllCT4
دستورالعمل های انطباق و مقرراتCE | European Community
  • تولید ورق و فیلم‌های پلاستیکی
  • نصب بر پمپ مذاب و اندازه گیری رِئولوژی
  • ساخت لوله و پروفیل
  • فرآیند بازیافت
  • فرآیند روکش کردن سیم
  • ساخت الیاف مصنوعی
