سنسور فشار مذاب ZHYQ سری PT124B-111/111T/121/121T خروجی جریانی و ولتاژی

(2 بررسی مشتری)

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند: ZHYQ

ویژگی ها:

  • محدوده اندازه‌گیری فشار: ۱۰۰-۰ تا ۱۵۰۰-۰ بار | ۱۴۵۰-۰ تا ۲۱۷۵۵-۰ psi
  • خروجی: ۲۰-۴ میلی آمپر، ۱۰-۰ ولت‌دی‌سی، ۵-۰ ولت‌دی‌سی
  • سنسور دما: ترموکوپل نوع K, J, E و RTD مدل PT100
  • اتصال مکانیکی:‌ 1/2UNF, M14 x 1.5, M18 x 1.5, M22 x 1.5
  • اتصال الکتریکی: ۵ یا ۶ پین
  • قابلیت تنظیم نقطه صفر و اسپن

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

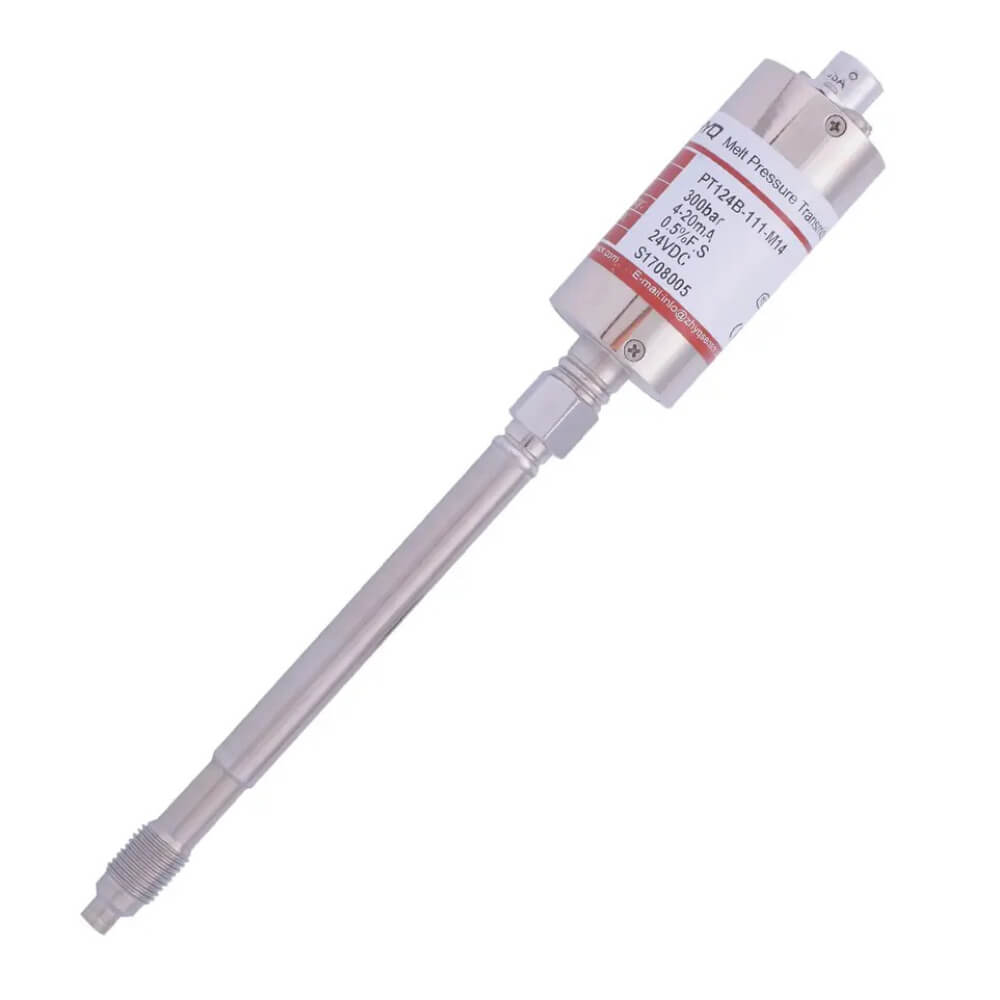

معرفی سنسور فشار مذاب ZHYQ سری PT124B-111/111T/121/121T

مناسب برای ماشین اکسترودر، قالب‌گیری تزریقی پلاستیک، تولید فیبر، پلی‌استر، پلاستیک و الاستیک

سنسور فشار مذاب ZHYQ سری PT124B-111/111T/121/121T یک سنسور فشار با قیمت مناسب است که دارای مدل‌های غلاف سخت، همراه با کپیلاری و همراه با سنسور دما می‌باشد. در این سری مدل‌های PT124B-111T/121T دارای پراب دمای ترموکوپل تیپ های K, J و E هستند که به آن‌ها کمک می‌کند فشار و دما را به‌صورت همزمان، در یک نقطه اندازه‌گیری کنند. سری PT124B دارای مدار آمپلی فایر (تقویت کننده) داخلی و کالیبراسیون شنت داخلی ۸۰ درصد می‌باشد که توسط آن قادر خواهید بود به میزان ۸۰ درصد از مقیاس کل، خروجی را تحریک کرده و از آن در جهت تنظیم دقیق سیستم کنترل فشار و دما یا عیب‌یابی سنسور فشار مذاب اکسترودر خود استفاده کنید. در این سری نقطه صفر و اسپن به‌صورت دستی (توسط پیچ پتانسیومتر) قابل تنظیم هستند و سیگنال خروجی را می‌توان مستقیماً به کنترلر فشار و دما منتقل کرد. این سری را می‌توان با کنترلر های فشار و دمای موجود در بازار (درصورت تطابق خروجی سنسور و ورودی کنترلر) متصل کرد اما توصیه ما به شما استفاده از کنترلر سری N70 برند زد اچ وای کیو (ZHYQ) است که در ابعاد و برش پنل های مختلف موجود است.

در قسمت ویدیو، ویدیویی کوتاه ولی جامع جهت آشنایی شما با قسمت‌های مختلف سنسور فشار مذاب ZHYQ سری PT124B توسط تیم ما ساخته شده است. امیدواریم از دیدن آن لذت ببرید!



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار مذاب ZHYQ سری PT124B-111/111T/121/121T

خروجی جریانی یا ولتاژی، حداکثر دمای تحمل دیافراگم ۵۵۰ درجه سانتی گراد، همراه با کالیبراسیون شنت داخلی ۸۰٪

سنسور فشار مذاب ZHYQ سری PT124B با خروجی جریانی یا ولتاژی، با فناوری پل وتسون استرین گیج طراحی و با بالاترین کیفیت ممکن ساخته شده است به‌گونه‌ای که حتی در محیط های خشن صنعتی، خوانش‌های دقیق و مداومی را برای فشار و دما ارائه می‌دهد. سنسور فشار ملت ZHYQ سری PT124B-111/111T/121/121T با داشتن یک بدنه از جنس استیل ضد زنگ، محدوده دمای وسیع و گزینه های متنوع خروجی جریانی و ولتاژی شامل سیگنال ۴ تا ۲۰ میلی آمپر، ۰ تا ۱۰ ولت دی سی و ۰ تا ۵ ولت دی سی، انتخابی ایده‌آل برای مهندسان و اپراتور هایی است که به دنبال بهینه‌سازی سیستم‌های نظارت بر فشار و دما خود برای به حداکثر رساندن عملکرد و کارآیی است. در این بررسی تخصصی، ما کاملاً مشخصات و قابلیت های سنسور فشار مذاب ZHYQ سری PT124B را زیر ذره‌بین قرار می‌دهیم تا به شما نشان دهیم که چگونه می‌تواند به شما در هوشمند و خودکار سازی فرآیند تولیدی‌تان کمک کند.

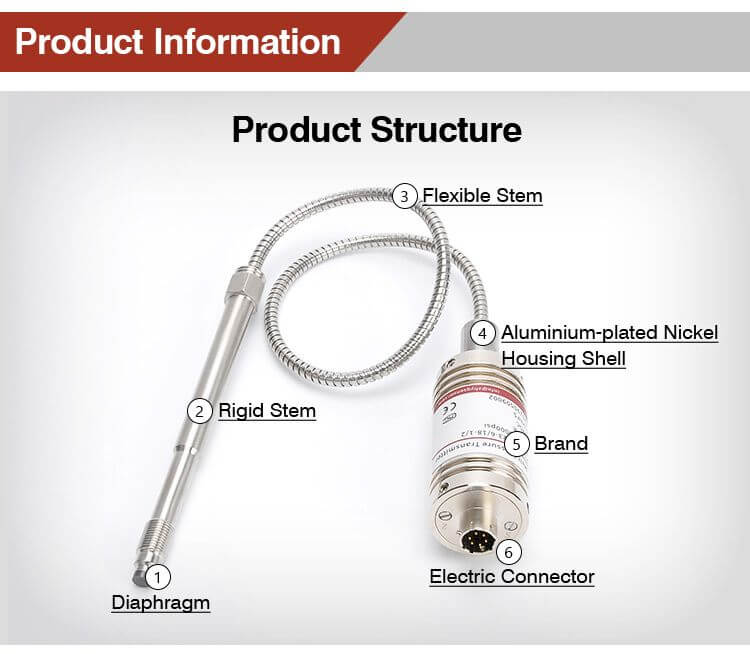

قسمت های مختلف سنسور فشار مذاب سری PT124B-111/111T/121/121T



توضیحات قسمت های مختلف سری PT124B-111-111T-121-121T

دیافراگم: قلب سنسور فشار مذاب PT124B-111(T)/121(T) دیافراگم است که از متریال فولاد ضد زنگ با کیفیت و دقت بالا طراحی شده است تا تغییرات فشار را به سیگنال‌های الکتریکی تبدیل کند. دیافراگم به فشار بسیار حساس است و به شما اطمینان می‌دهد که فشار را دقیقاً در زمان واقعی بخواند.

غلاف: قسمت غلاف سنسور نیز از فولاد ضد زنگ با کیفیت و استقامت بالا ساخته شده و به منظور پشتیبانی مداوم از دیافراگم طراحی شده است. غلاف ها در ابعاد مختلفی ساخته می‌شوند که در سری PT124B، طول غلاف ۱۵۲، ۲۲۸ و ۳۰۵ میلی متر است که فرآیند نصب را برای شما آسان می‌کند.

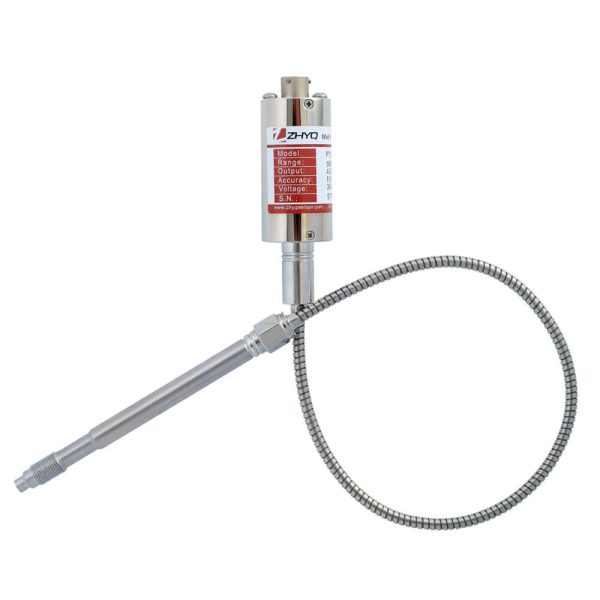

کپیلاری منعطف: قسمت کپیلاری یک بخش اساسی از سنسور فشار ملت ZHYQ سری PT124B-111(T)/121(T) است که به دیافراگم اجازه می‌دهد تا در پاسخ به تغییرات در فشار حرکت کند. کپیلاری منعطف از یک ماده بسیار انعطاف پذیر و بادوام ساخته شده است که می‌تواند در برابر محیط فشار قوی و خم شدن مکرر، بدون هیچ آسیبی باقی بماند. این فناوری به دلیل اینکه از فناوری استرین گیج بهره می‌برد، در کپیلاری آن هیچ‌گونه مایع پرکننده‌ای وجود ندارد و می‌توان گفت فناوری آن خشک است پس می‌توان از آن برای سیالات خاص نیز استفاده کرد. در این سری، مدل بدون کپیلاری که تنها غلاف مستقیماً به بدنه متصل شده است دارد نیز وجود دارد.

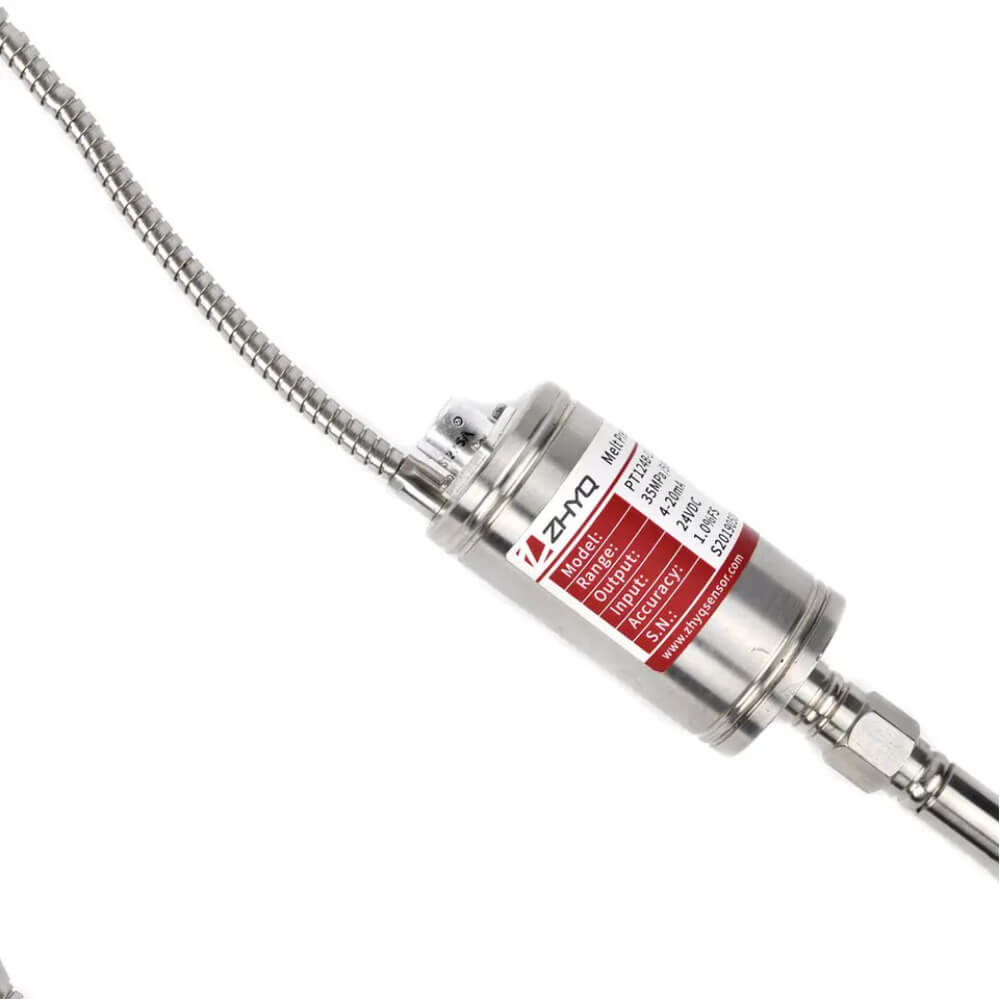

بدنه نیکل آلومینیومی: سنسور فشار ملت ZHYQ سری PT124B-111(T)/121(T) در یک بدنه از متریال آلیاژ نیکل و آلومینیوم قرار دارد که محافظت بسیار خوبی در برابر عوامل محیطی از جمله افزایش ناگهانی دما، خوردگی و ضربه را دارد. این بدنه برای مقاومت در برابر محیط های سخت و اطمینان از طول عمر بلند مدت ترانسدیوسر و مدارات داخلی، طراحی شده است.

لیبل برند: این سری همچنین دارای یک لیبل بر روی بدنه است که نشان دهنده پارت نامبر محصول، محدوده اندازه‌گیری فشار (Pressure Range)، خروجی (Output)، درستی سنسور (Accuracy)، ولتاژ تغذیه (Supply Voltage) و میزان کالیبراسیون شنت داخلی (Rcal / Internal Shunt Calibration) است. این لیبل برای اطمینان از شناسایی آسان محصول و فراهم آوردن قابلیت ردیابی در صورت بروز هرگونه مسئله یا نگرانی طراحی شده است.

اتصال الکتریکی: سنسور فشار مذاب ZHYQ سری PT124B مجهز به کانکشن الکتریکی بندیکس (Bendix) ۵ پین یا ۶ پین با کیفیت بالا است که امکان ادغام آسان (چفت شدن) و قابل اعتماد را با سیستم کنترل شما توسط یک کابل سوکت دار M12 فراهم می‌کند. این اتصال با دقت طراحی شده است تا یک اتصال ایمن و پایدار و اطمینان از انتقال دقیق و مداوم سیگنال فراهم شود.



مدل با ترموکوپل

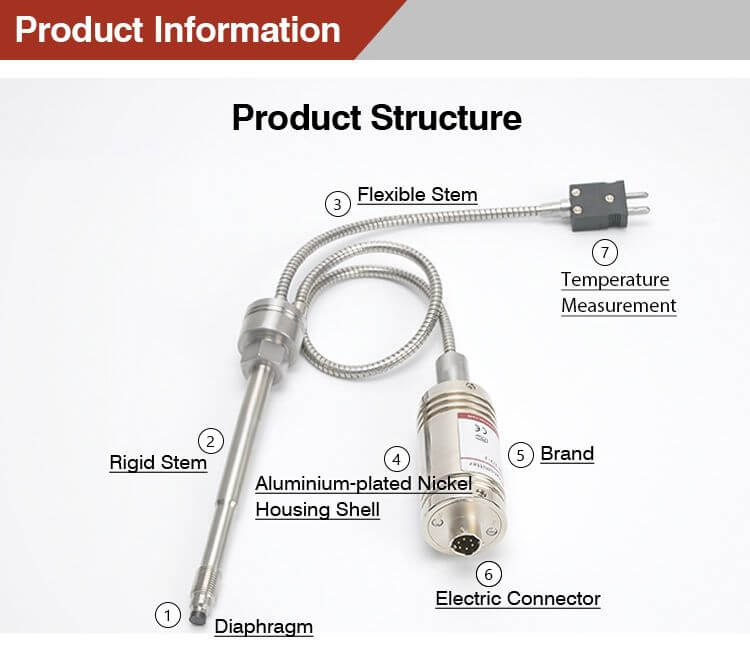

توضیحات قسمت های مختلف بدنه سری PT124B-111-111T-121-121T مدل با پراب دما

سنسور دما: سنسور دما در این سری سنسور فشار ملت ZHYQ به گونه‌ای طراحی شده است که به‌صورت یکپارچه با سیستم اندازه‌گیری فشار عمل کند و خواندن دمای دقیق را ارائه می‌دهد که می‌تواند برای بهینه‌سازی عملکرد سیستم استفاده شود. با وجود سنسور دما، دیگر نیازی نیست نگران افزایش دمای ناگهانی فرآيند به علت وجود اصطکاک بین مواد و ماردون، خام یا پخت بیش از حد مواد باشید! برای مثال دوستان عزیزی که در تولید لوله های پی وی سی فعالیت دارند می‌دانند که کنترل این‌گونه افزایش دما های ناگهانی چقدر در کیفیت محصول نهایی موثر است.

به طور کلی، سنسور فشار مذاب با سنسور دما یک انتخاب عالی برای مهندسان و تکنسین هایی است که به دنبال بهینه‌سازی قابلیت‌های اندازه‌گیری فشار و دما در فرآيند های اکستروژن و قالب‌گیری تزریقی هستند.

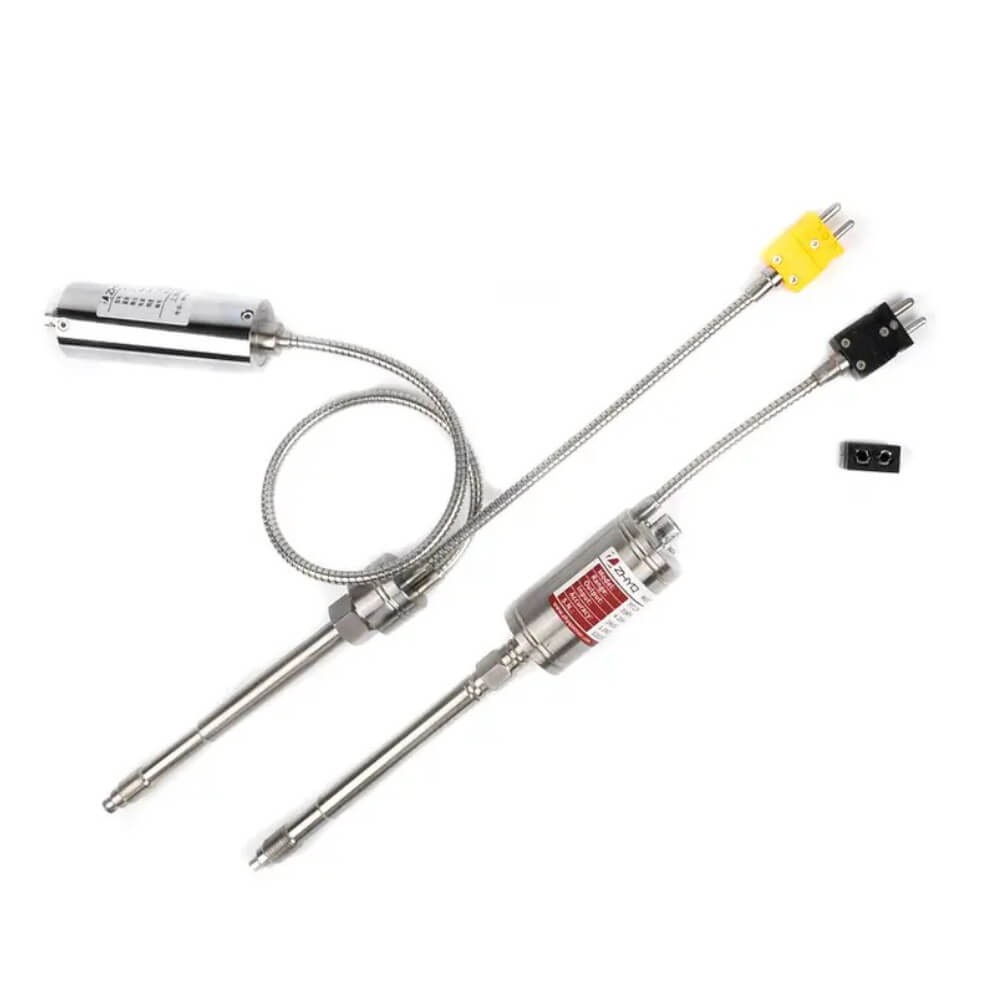

انواع سنسور دما برای سری PT124B-111/111T/121/121T

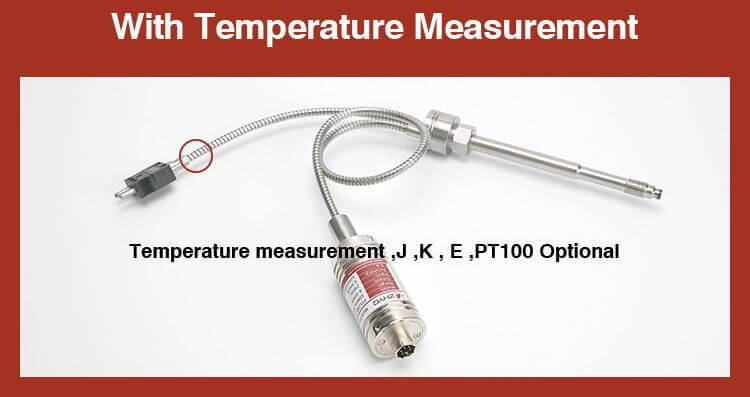

انواع پراب دمای موجود برای سری PT124B-111-111T-121-121T

این سری، می‌تواند با سنسور های دمایی نظیر ترموکوپل و RTD مدل PT100 نیز همراه باشد. ترموکوپل نوعی سنسور دما است که برای اندازه‌گیری دما بر اساس اختلاف ولتاژ بین دو فلز مختلف طراحی شده است. با ادغام یک ترموکوپل در سنسور فشار مذاب PT124B-111(T)/121(T)، می‌توانید علاوه بر اندازه‌گیری فشار، دما را نیز در یک نقطه و به‌صورت کاملاً همزمان اندازه‌گیری کنید.

چندین تیپ ترموکوپل وجود دارد که می‌توانند در سنسور فشار اکسترودر ZHYQ سری PT124B-111(T)/121(T) متصل شوند، از جمله نوع J ، نوع K ، نوع E. هر نوع ترموکوپل دارای خواص و خصوصیات منحصر به فرد خاص خود، مانند دامنه دما، دقت و زمان پاسخ است، که باعث می‌شود هر کدام برای کاربرد خاصی مناسب باشد.



انواع کانکشن الکتریکی سری PT124B-111/111T/121/121T

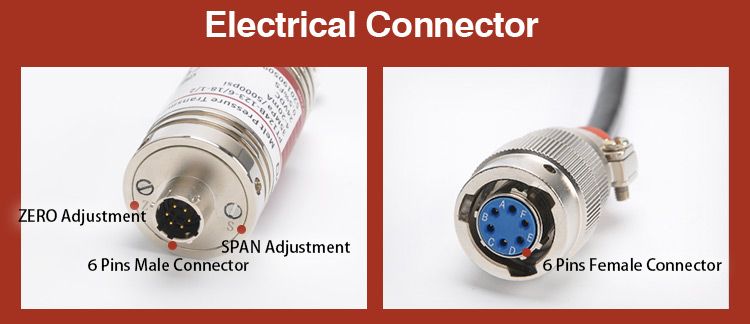

نحوه اتصال الکتریکی سری PT124B-111-111T-121-121T

سنسور فشار مذاب ZHYQ سری PT124B-111(T)/121(T) با یک اتصال نری ۶/۵ پین بندیکس (Bendix) در دسترس است که نوع مرسومی از اتصال الکتریکی در کاربردهای صنعتی است. اتصال نری بندیکس به گونه‌ای طراحی شده است که یک اتصال الکتریکی ایمن و قابل اعتماد بین سنسور مذاب اکسترودر و سیستم کنترل فراهم کند.

اتصال الکتریکی بندیکس یک کانکتور دایره‌ای با ۶/۵ پین است که در یک الگوی دایره‌ای مرتب شده‌اند. پین ها به گونه‌ای طراحی شده‌اند که اتصالات الکتریکی برای سیم های تغذیه، زمین و سیگنال خروجی را فراهم می‌کنند. این کانکتور به گونه‌ای طراحی شده است که مقاوم در برابر آب و کشش باشد و آن را برای استفاده در محیط های صنعتی سخت ایده‌آل می‌کند.

محتوی جعبه کالا شامل یک کانکتور مادگی ۶/۵ پین جهت برقراری اتصال نیز می‌باشد. این کانکتور برای اتصال سنسور مذاب به سیستم کنترل استفاده می‌شود. کانکتور مادگی به گونه‌ای طراحی شده که با کانکتور نری سنسور مذاب اکسترودر کاملاً جفت شود و یک اتصال ایمن و قابل اعتماد را فراهم کند.

کانکتور مادگی همچنین به گونه‌ای طراحی شده است که نصب آسان آن، آن را برای استفاده در محیط های سخت صنعتی ایده‌آل می‌کند.

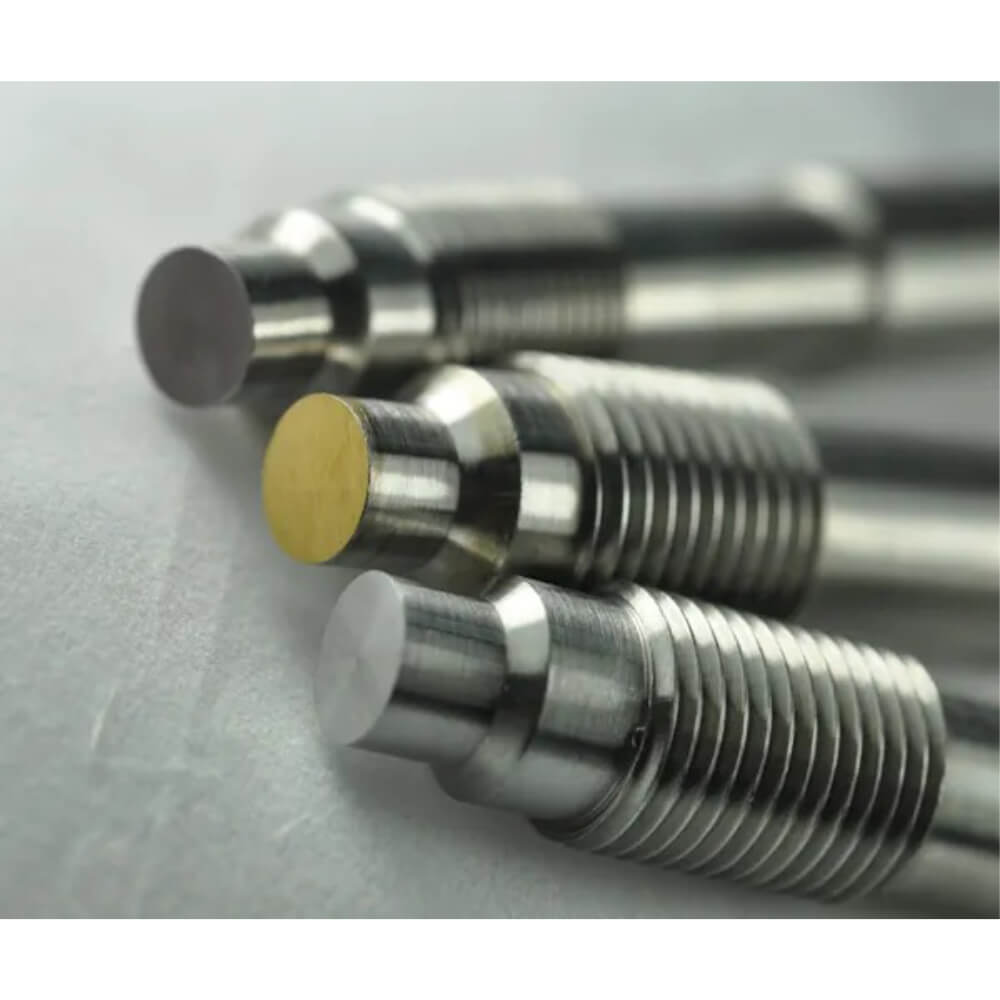

انواع متریال دیافراگم سری PT124B-111/111T/121/121T

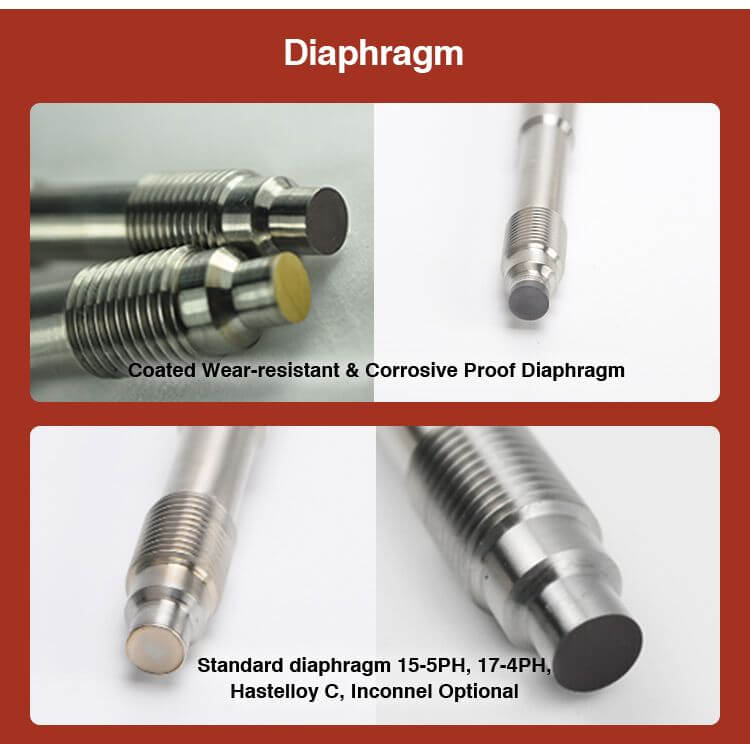

توضیحات متریال دیافراگم سری PT124B-111-111T-121-121T

سنسور فشار مذاب اکسترودر سری PT124B-111(T)/121(T) با چهار متریال دیافراگم موجود است:

  • Stainless Steel 15-5PH
  • Stainless Steel 17-4PH
  • Inconel
  • Hastelloy C

هر یک از این مواد دارای خواص منحصر به فردی هستند که باعث می‌شود آنها برای کاربردهای مختلف از جمله مواردی که شامل سیالات با درجه حرارت بالا هستند مناسب باشد.

SS 15-5PH یک فولاد ضد زنگ سخت است که دارای استحکام بالا، مقاومت در برابر خوردگی عالی و سختی خوبی دارد. این ماده اغلب در کاربرد های شامل سیالات با درجه حرارت بالا مانند مذاب و مواد شیمیایی خورنده استفاده می‌شود. مواد دیافراگم SS 15-5PH برای استفاده در برنامه های تا ۳۱۵ درجه سانتیگراد یا 600 درجه فارنهایت مناسب است.

SS 17-4PH یکی دیگر از فولاد های ضد زنگ است که استحکام مکانیکی زیاد، مقاومت در برابر خوردگی بالا و سختی عالی را در اختیار شما می‌گذارد. این ماده اغلب در کاربرد هایی که نیاز به مقاومت و دوام بالا دارند، مانند صنایع نفت و گاز، فرآوری شیمیایی و هوافضا استفاده می‌شود. مواد دیافراگم SS 17-4PH برای استفاده در برنامه های کاربردی تا ۳۱۶ درجه سانتیگراد یا ۶۰۰ درجه فارنهایت مناسب است.

Inconel یک آلیاژ نیکل کروم است که استحکام بالا، مقاومت در برابر خوردگی عالی و مقاومت در برابر حرارت خوبی را ارائه می‌دهد. این ماده اغلب در کاربرد هایی که شامل درجه حرارت بالا و محیط های خورنده شیمیایی، تولید برق و هوافضا است، استفاده می‌شود. ماده دیافراگم اینکونل برای استفاده در کاربرد های تا ۹۸۲ درجه سانتیگراد یا ۱۸۰۰ فارنهایت مناسب است.

Hastelloy یک آلیاژ مبتنی بر نیکل است که مقاومت در برابر خوردگی عالی، مقاومت در برابر حرارت خوب و استحکام بالایی را ارائه می‌دهد. این ماده اغلب در کاربرد های شامل محیط های بسیار خورنده یا سخت مانند فرآوری شیمیایی، انرژی هسته‌ای و نفت و گاز استفاده می‌شود. متریال دیافراگم Hastelloy برای استفاده در کاربرد های تا ۸۷۰ تا ۱۲۳۰ درجه سانتیگراد یا ۱۶۰۰ تا ۲۲۵۰ درجه فارنهایت مناسب است.

به طور کلی ، انتخاب متریال دیافراگم برای سنسور فشار مذاب به شرابط فرآیند از جمله حداکثر دما، محدوده اندازه‌گیری فشار و خواص سیال بستگی دارد.

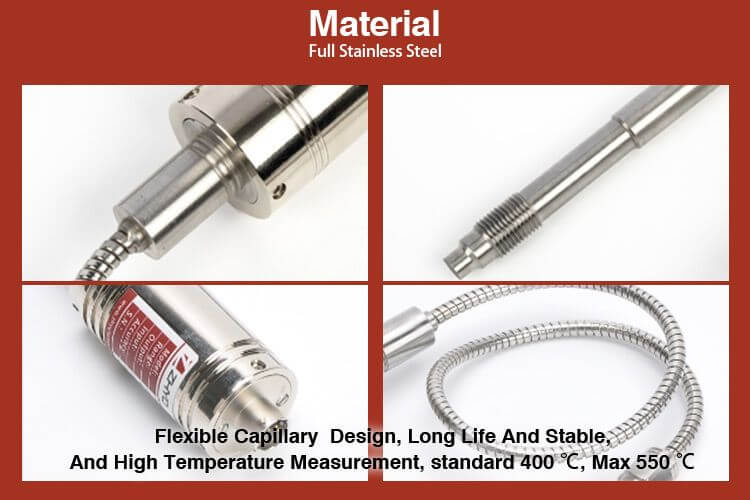

متریال بدنه و حداکثر دمای قابل تحمل دیافراگم



مشخصات عملکرد دمایی PT124B-111-111T-121-121T

حداکثر دمایی که دیافراگم سنسور مذاب اکسترودر PT124B-111(T)/121(T) می‌تواند در اندازه‌گیری فشار مذاب مقاومت کند ۵۵۰ درجه سانتیگراد است در صورتی که میزان استاندارد پیشنهادی کارخانه سازنده آن ۴۰۰ درجه سانتی گراد است. توجه به این نکته حائز اهمیت است که هنگام کار با این سنسور مذاب در دماهای بالا، ضروری است که اطمینان حاصل کنید که متریال دیافراگم می‌تواند در آن دمای مذاب مقاومت کند. کار با سنسور مذاب اکسترودر در دمایی بالاتر از حداکثر دما، می‌تواند باعث آسیب به دیافراگم شود و بر دقت و درستی اندازه‌گیری فشار تأثیر منفی بگذارد.

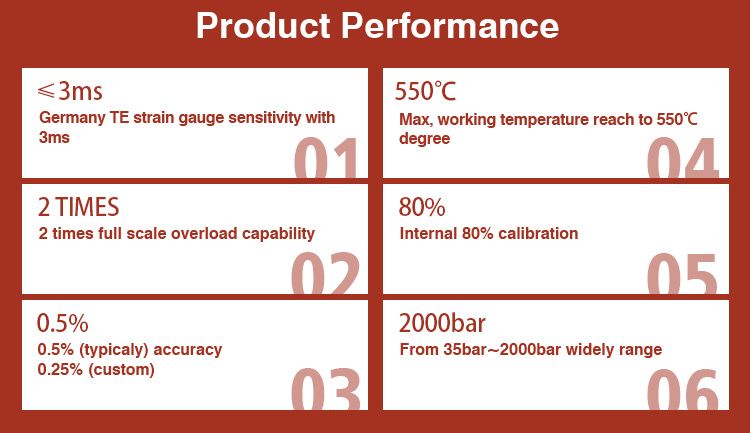

ویژگی های سری PT124B-111/111T/121/121T در یک نگاه



مشخصات عملکرد PT124B-111-111T-121-121T

زمان پاسخ سنسور فشار اکسترودر ZHYQ سری PT124B-111(T)/121(T) سه میلی ثانیه است. این زمان پاسخ سریع، آن را برای کاربرد هایی که نیاز به خوانش فشار سریع و دقیق دارند، مناسب می‌کند.

کالیبراسیون شنت داخلی یک ویژگی است که برخی از سنسورهای فشار مذاب برای تولید خروجی توسط یک تحریک الکتریکی تا ۸۰٪ از مقیاس کل اندازه‌گیری دارند. این می‌تواند به شما در تنظیم دقیق سیستم کنترل یا عیب‌یابی ترانسمیتر فشار مذاب خود کمک کند.

کالیبراسیون شنت داخلی تکنیکی برای شبیه‌سازی کرنش (Strain) در مدار پل وتسون استرین گیج (کرنش سنج) پیزو مقاومتی با شنت کردن یک پایه از پل است (پل وتسون از چهار پیزورزیستور تشکیل شده است که هریک، یک پایه از پل وتسون محسوب می‌شود). برای فعال کردن کالیبراسیون شنت داخلی، باید دو پایه را اتصال کوتاه کنید (پایه‌هایی که در دیتاشیت کالا مشخص می‌شود). این عمل یک خروجی شبیه‌سازی شده تولید می‌کند که می‌توانید از آن برای کالیبره یا مقیاس بندی ابزار دقیق خود استفاده کنید.

سنسور فشار مذاب ZHYQ سری PT124B-111(T)/121(T) همچنین توانایی مقاومت در برابر فشار مازاد تا 2 برابر دامنه کامل در مقیاس خود را دارد. این ویژگی تضمین می‌کند که سنسور مذاب می‌تواند در کاربرد هایی که ممکن است فرآیند افزایش فشار ناگهانی را تجربه کند، به‌طور دقیق و ایمن عمل کند و به دیافراگم آسیبی وارد نشود.

این سری از دقت بالایی برخوردار است و درستی آن 0.5٪ یا 0.25٪ از کل بازه اندازه‌گیری است.

برای مثال، اگر محدوده اندازه‌گیری فشار سنسور ۱۰۰ بار باشد و درستی آن 0.5٪ باشد، میزان اندازه‌گیری فشار ۵۰۰ میلی بار یا همان ۰.۵ بار خطا دارد. برای مثال اگر فشار قرائت شده ۵۰ بار باشد، فشار واقعی ۵۰.۵ بار یا ۴۹.۵ بار است.

این میزان دقت تضمین می‌کند که این سری از سنسور فشار مذاب در انواع کاربردهای صنعتی، خوانش فشار دقیق و قابل اعتمادی را ارائه می‌دهد.



نحوه نصب صحیح سنسور فشار مذاب

نحوه نصب درست سنسور فشار مذاب در فرآیند
نحوه نصب مکانیکی سنسور فشار مذاب بر روی ماشین اکسترودر

در جدولی که در قسمت “مشخصات” وجود دارد، امکان مشاهده مشخصات مختلف این سری به‌صورت کامل برای شما مهیا شده است.

مشخصات سنسور فشار مذاب ZHYQ سری PT124B-111/111T/121/121T

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-111/111T/121/121T
نوع سنسورترانسمیتر فشار مذاب
مدلغلاف سخت
غلاف سخت + سنسور دما
غلاف سخت + کپیلاری منعطف
غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیریاسترین گیج
دامنه فشار کاری (bar)از ۱۰۰-۰ تا ۱۵۰۰-۰
دامنه فشار کاری (psi)از ۱۴۵۰-۰ تا ۲۱۷۵۵-۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۱۵۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۱۷۵۵.۷
خروجی4-20 mA
0-10 V
0-5 V
دقت و درستی≤ ± 1 %FS
≤ ± 0.5 %FS
≤ ± 0.25 %FS
سنسور دمابله
نوع سنسور دما Thermocouple - J
Thermocouple - K
Thermocouple - E
RTD - PT100
ولتاژ تغذیه 10 V DC
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۵۵۰
اتصال مکانیکی 1/2″-20UNF
M14 x 1.5
M18 x 1.5
M22 x 1.5
جنس اتصال مکانیکی 15-5 PH Stainless Steel
17-4 PH Stainless Steel
Inconel
Hastelloy C
طول غلاف [mm]۱۵۲
۲۲۸
۳۰۵
طول کپیلاری [mm]۴۶۰
اتصال الکتریکی 5-Pin
6-Pin
جزییات اتصال الکتریکی6-Pin electrical connection for 1/2″-20UNF threads
تنظیم نقطه صفربله
تنظیم نقطه اسپنبله
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی 80% ± 1%
تاییدیه و گواهینامه ها Ex NEPSI | China
CMC (China Metrology Certification) | China
RCQM | Global
دستورالعمل های انطباق و مقررات CE | European Community

کاربرد های سنسور فشار مذاب ZHYQ سری PT124B-111/111T/121/121T

برخی از کاربردهای صنعتی که در آنها می‌توان از سنسور فشار مذاب ZHYQ سری PT124B-111(111T)-121(121T) استفاده شود عبارت‌اند از:

  • سنسور فشار ملت به‌همراه یک نمایشگر یا کنترلر، می‌تواند فشار مواد مذاب را در داخل قالب برای قالب‌گیری تزریقی، قالب‌گیری تزریقی بادی، اکستروژن و سایر فرآیندهایی که مواد در دمای بالا مذاب می‌شوند را نمایش دهد. از جمله این کاربرد ها می‌توان به تولید پروفیل، لوله های PVC و فاضلاب و تولید گرانول اشاره کرد.
  • اندازه‌گیری فشار پلاستیک مذاب یا لاستیک مذاب در حین فیلم دمشی، اکستروژن ورق، ترموفرمینگ و سایر فرآیندها.
  • نمایش و نظارت بر فشار لحیم مذاب در طول لحیم کاری موجی، لحیم کاری با جریان و سایر فرآیندها
  • اندازه‌گیری فشار پلیمر مذاب در حین اکستروژن کاتتر (catheter)، اکستروژن لوله و سایر فرآیندها
  • کنترل فشار الیاف مذاب در طول فرآیندهای کشش، کاردینگ، ریسندگی و بافندگی
  • نصب بر پمپ مذاب و اندازه گیری رِئولوژی
  • فرآیند روکش کردن سیم
  • فرآیند بازیافت پلاستیک
  • فرآیند تولید مستربچ
  • فرآیند تولید بسته‌بندی محصولات غذایی و صنعتی
نام فایللینک دانلود
دیتاشیتPDF Icon

از ما درباره سنسور فشار مذاب ZHYQ سری PT124B-111/111T/121/121T پرسیده‌اید …



می‌توانید توضیح دهید که کالیبراسیون شنت داخلی 80% در این ترانسمیتر فشار مذاب چگونه کار می کند و مزایای آن نسبت به سایر روش های کالیبراسیون چیست؟

روش کالیبراسیون شنت داخلی ۸۰٪ شامل اعمال یک مقاومت الکتریکی معین در سراسر عنصر حسگر سنسور برای تولید یک سیگنال الکتریکی است که برای کالیبراسیون سنسور استفاده می‌شود. این روش بسیار دقیق و قابل اعتماد است زیرا نیاز به دستگاه‌های کالیبراسیون خارجی را از بین می‌برد. همچنین نیاز به کالیبراسیون مکرر را کاهش می‌دهد و به حفظ درستی سنسور در طول زمان کمک می‌کند.


آیا از این ترانسمیتر فشار مذاب می‌توان در تولید بطری‌های پلاستیکی و سایر کاربرد‌های غذایی که ماده اولیه PET است، استفاده کرد؟

خیر. براساس ماده اولیه ذکر شده، برای استفاده در کاربرد های بالا توصیه ما استفاده از متریال 17-PH7 برای دیافراگم است که تنها سری W شرکت جفران داراست و دارای روغن داخلی دیاترمیک است که تاییدیه غذایی دارد و خیال شما را از بابت مسائل ایمنی راحت می‌کند.


آیا از این سنسور می‌توان جهت اندازه‌گیری فشار مذاب در فرآیندی با ماده اولیه پلکسی گلس استفاده کرد؟

بله. شما می‌توانید از این سنسور در فرآیند قالب‌گیری تزریقی پلاستیک جهت تولید پنل‌های عایق گرما یا همان پلکسی گلس ها استفاده کنید. متریال دیافراگم با ماده اولیه مطابقت دارد اما باید توجه نمود که دمای فرآیند بین ۱۹۰ تا ۲۳۰ درجه سانتی گراد باشد.


آیا می‌توان از این ترانسمیتر فشار مذاب برای اندازه‌گیری فشار در ماده اولیه  پلی پروپیلن استفاده کرد؟ اگر بله، چه محدودیت ها و ملاحظاتی باید در نظر گرفته شود؟

اگر از این سنسور فشار مذاب ZHYQ سری PT124B جهت ساخت لوله های هیدرولیکی، لوله های فشار بالا و لوله‌های مورد استفاده در صنایع شیمیایی استفاده می‌کنید و دمای فرآیند شما بین ۲۰۰ الی ۲۳۰ است، بله، چون پلی‌پروپیلن مورد استفاده در فرآیند های ذکر شده با متریال دیافراگم این سنسور سازگار است.


ترموکوپل در این ترانسمیتر فشار مذاب چگونه به بهبود دقت و قابلیت اطمینان آن در کاربردهای با دمای بالا کمک می‌کند؟

ترموکوپل یا هر سنسور دمای دیگر برای اندازه‌گیری دمای مواد مذاب طراحی شده است که می‌تواند بر درستی و دقت اندازه‌گیری فشار نیز تأثیر بگذارد. با گنجاندن یک پراب دما در طراحی سنسور، حسگر می‌تواند تغییرات ناخواسته دما را جبران کند و اندازه‌گیری فشار دقیق‌تر و قابل اطمینان‌تری را در کاربردهای با دمای بالا ارائه دهد.


آیا می‌توانید در مورد فناوری پیزومقاومتی مورد استفاده در این ترانسمیتر فشار مذاب و مقایسه آن با سایر فناوری‌ها از نظر عملکرد و دوام توضیح دهید؟

فناوری پیزومقاومتی استرین گیج که در این سنسور فشار مذاب استفاده می‌شود، شامل اندازه‌گیری مقاومت یک لایه فلزی نازک است که در پاسخ به فشار اعمال شده، تغییر می‌کند. این فناوری بسیار حساس، بادوام و دقیق است که آن را برای استفاده در محیط های سخت صنعتی و کاربردهای فشار بالا ایده‌آل می‌کند. در مقایسه با سایر فناوری‌های اندازه‌گیری فشار، مانند فناوری‌های خازنی یا اکستنسومتریک، فناوری پیزومقاومتی کمتر تحت تأثیر عوامل محیطی قرار می‌گیرد و پایداری و اطمینان طولانی‌مدت بهتری ارائه می‌دهد.


کالیبراسیون این ترانسمیتر فشار مذاب در طول زمان چگونه تغییر می‌کند و توصیه شما برای دوره‌های کالیبراسیون برای حفظ اندازه‌گیری دقیق چقدر است؟

کالیبراسیون این سنسور فشار مذاب ممکن است در طول زمان به دلیل عواملی مانند سایش مکانیکی، تغییرات دما و سایر عوامل محیطی تغییر کند. برای حفظ اندازه‌گیری‌های دقیق، توصیه می‌شود سنسور را به طور دوره‌ای، معمولاً هر ۶ تا ۱۲ ماه، بسته به کاربرد، مجدد کالیبره کنید.


آیا می‌توان از این ترانسمیتر فشار مذاب در محیط‌های خشن، مانند محیط‌هایی با سطوح بالای لرزش، گرد و غبار یا رطوبت استفاده کرد؟

این ترانسمیتر فشار مذاب برای کار در محیط‌های خشن، از جمله محیط‌هایی که سطوح بالایی از لرزش، گرد و غبار یا رطوبت دارند، طراحی شده است.

2 دیدگاه برای سنسور فشار مذاب ZHYQ سری PT124B-111/111T/121/121T خروجی جریانی و ولتاژی

  1. محسن اشرفی

    من‌ دو هفته پیش از شما این ترانسمیتر مذاب را خریداری کردم برای دستگاه اکسترودر. زمانی که میخوایم پلی پروپیلن رو ذوب کنیم از سنسور شما برای سنجش فشار استفاده میکنیم. البته مدل ترموکوپل دارش. تو کار ما دما خیلی مهمه که متناسب با مواد اولیه مون باشه چون دمای بیش از حد باعث تخریب زنجیره های پلیمری و افت قیمت گرانول میشه. پس از این هم که پلیمر وارد گرانول ساز میشه که ما اونجا هم داریم از این مدل سنسور. اتومات کردن ماشین باعث افزایش کیفیت ساخت گرانول میشه. سنسور مذاب مدل با پراب دماش کلا کار ما را راه انداخته

    • علی اکبر شیرازی

      محسن جان، درود بر شما دوست عزیز
      بسیار خرسندیم که به ما اعتماد کردید.
      مشتاقانه منتظر ادامه همکاری با شما هستیم.
      پیروز باشید.

  2. mohamadreza

    سلام وقت شما بخیر. فیلتر های اکسترودر های ما باید بصورت شهودی و توسط اپراتور ها تعویض بشن که همانطور که مشخص است دقت بالایی وجود نداره و ما برای افزایش کیفیت محصول خروجی لازمه از فیلتر های تمیز استفاده کنیم. آیا شما راه حلی برای اینکه بشه متوجه شد چه زمانی وقت تعویض فیلتر رسیده بدون اینکه نیازی به اپراتور دستگاه باشه دارید؟

    • علی اکبر شیرازی

      درود بر شما دوست عزیز.
      یک راه حل میتواند اندازه‌گیری اختلاف فشار دو طرف فیلتر باشد.
      لطفا با کارشناسان فنی در تماس باشید. آن ها برای هر چالش شما، یک راه حل کاربردی خواهند داشت.
      موفق و پیروز باشید.
