سنسور فشار مذاب ZHYQ سری PT124B-126

سنسور فشار مذاب ZHYQ سری PT124B-126

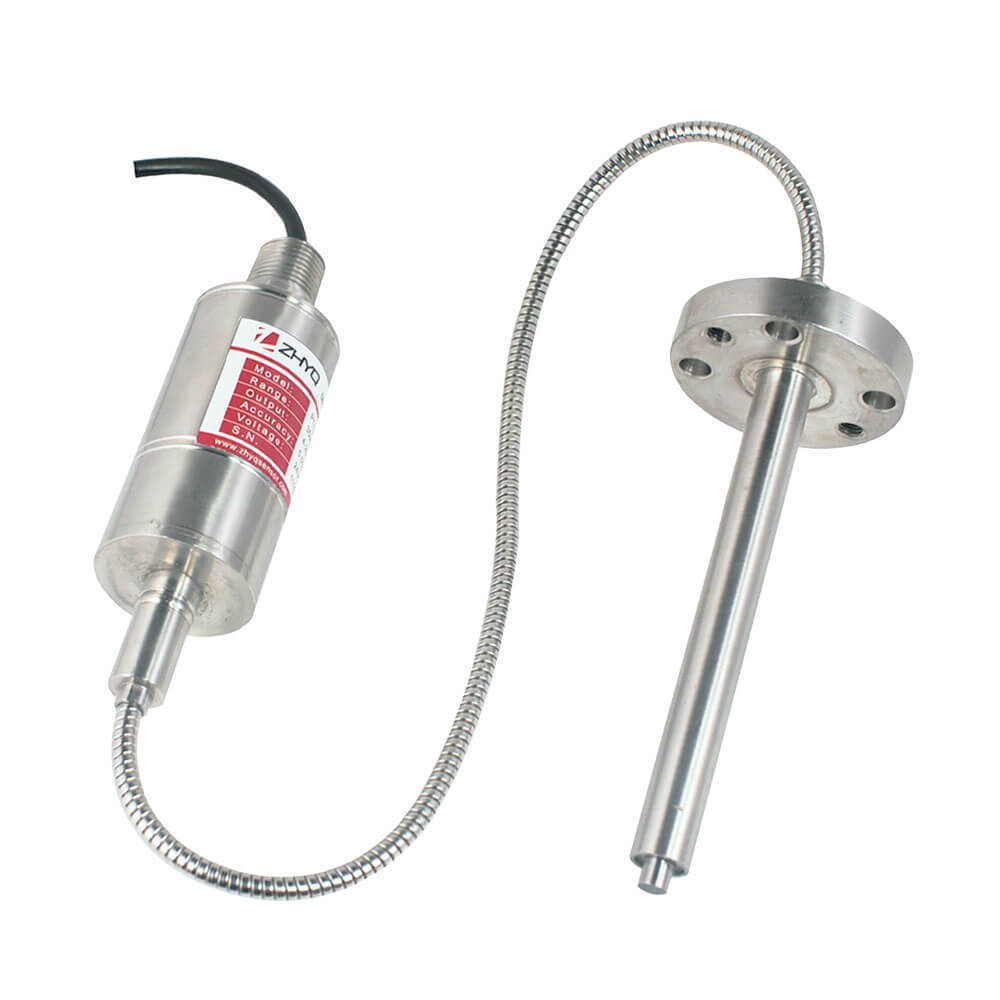

سنسور فشار مذاب ZHYQ سری PT124G-126 با فلنج نوع انعطاف پذیر از مواد خاص و دیافراگم آلیاژی الاستیک ساخته شده است که دریفت سنسور را کاهش داده و دقت را بهبود می بخشد. این فلنج، ناحیه تحمل نیرو را بزرگ تر می کند و انتخاب ایده آلی برای کاربردهای اندازه گیری فشار کم است. این سری از سنسور فشار مذاب، دارای مزیت پایداری و تکرارپذیری، عملکرد ضد نویز خوب و قابل جایگزینی با محصولات مشابه از نظر استاندارد جهانی است.

قابلیت‌ها:

• کیفیت بالا
• مهر و موم فولادی ضد زنگ
• نصب آسان
• Zero & Span به‌صورت دستی قابل تنظیم است.
• کالیبراسیون داخلی ۸۰٪
• ثبات و تکرار عالی

در ارتباط با این محصول بخوانید:

• سنسور فشار مذاب چیست و چه نکاتی پیش از خرید آن باید بدانیم؟

بررسی تخصصی سنسور فشار مذاب ZHYQ سری PT124B-126

برای آغاز بررسی فنی و تخصصی، ذکر نوع سنسور نکته‌ی قابل توجهی است. نوع سنسور در این سری که به عنوان ‌ترانسمیتر فشار مذاب درج شده، اساسا به این معنی است که این سنسور برای اندازه‌گیری و انتقال فشار مواد مذاب در فرآیندهای مختلف صنعتی طراحی شده است. سنسور معمولا در فرآیندهایی مانند اکستروژن پلاستیک یا قالب‌گیری تزریقی با فشار مذاب مواجه می‌شود.
اصطلاح‌ ترانسمیتر نشان می‌دهد که نه تنها فشار را اندازه‌گیری می‌کند بلکه قابلیت انتقال این داده‌ها را نیز دارد. این توانایی بسیار مفید است، به خصوص در تنظیمات صنعتی، زیرا این امکان را می‌دهد که فشار از راه دور نظارت و کنترل شود. این یک ویژگی ارزشمند برای حفظ شرایط بهینه فرآیند است.

پیکربندی‌های مختلف موجود برای این سری سنسور فشار مذاب شامل مدل‌های غلاف سخت + کپیلاری منعطف و فلنج می‌باشد.

• غلاف سخت + کپیلاری منعطف:
  غلاف سخت نشان می دهد که سنسور دارای یک غلاف محکم و غیر قابل انعطاف است و برای کاربردهایی طراحی شده است که در آن ساختار محکم و تسلیم ناپذیر لازم است.
  کپیلاری منعطف به یک لوله نازک و انعطاف‌پذیر اشاره دارد که به سنسور متصل می‌شود. این طراحی امکان قرارگیری چندمنظوره‌تری را فراهم می‌کند و می‌تواند در شرایطی که به کمی انعطاف‌پذیری در موقعیت سنسور نیاز است، مفید باشد.
• فلنج:
  این مدل برای نصب آسان با استفاده از سیستم فلنج پیکربندی شده است. فلنج یک راه امن و راحت برای اتصال سنسور به تجهیزات فراهم می‌کند.

در اصل، این مدل ها بر اساس نیازهای خاص برنامه گزینه‌هایی را در اختیار قرار می‌دهند. چه به یک غلاف سخت برای پایداری نیاز باشد، چه به یک کپیلاری منعطف برای تطبیق‌پذیری، یا یک فلنج برای نصب آسان.

در سری PT124B-126 اصل اندازه‌گیری که پل ویتستون، استرین گیج است بینشی را در مورد چگونگی اندازه‌گیری فشار توسط سنسور فشار مذاب ارائه می‌دهد.
پل ویتستون یک پیکربندی مدار الکتریکی است که معمولا در سنسورها برای اندازه‌گیری تغییرات کوچک در مقاومت استفاده می‌شود. در زمینه سنسور فشار مذاب، به تبدیل تنش مکانیکی (فشار) اعمال شده به سنسور به سیگنال الکتریکی کمک می‌کند.
استرین گیج یک دستگاه کوچک و انعطاف‌پذیر است که در اثر تنش مکانیکی مانند فشار تغییر شکل می‌دهد. هنگامی‌که فشار به سنسور فشار مذاب اعمال می‌شود، استرین گیج کمی‌تغییر شکل می‌دهد و باعث تغییر در مقاومت الکتریکی آن می‌شود.
بنابراین، به زبان ساده، ترکیب پل ویتستون، استرین گیج به این صورت عمل می‌کند: با تغییر فشار، استرین گیج تغییر شکل می‌دهد و مقاومت آن‌را تغییر می‌دهد. سپس مدار پل ویتستون این تغییرات مقاومت را تشخیص داده و آن‌ها را به یک سیگنال الکتریکی تبدیل می‌کند که نشان‌دهنده فشار اعمال شده به سنسور است.
این اصل اندازه‌گیری معمولا در سنسورهای فشار استفاده می‌شود زیرا دقت و قابلیت اطمینان را در تشخیص و انتقال داده‌های مربوط به فشار ارائه می‌دهد. این اصل یک روش آزمایش شده و واقعی در دنیای حسگرها است.

دامنه اندازه‌گیری فشار یک مشخصات مهم است که محدوده فشارهایی که سنسور فشار مذاب قادر به اندازه‌گیری آن است، تعیین می‌نماید. در مورد این سری، محدوده مشخص شده از ۱۰۰-۰ تا ۱۵۰۰-۰ بار می‌باشد.
این دامنه نشان‌دهنده حداقل و حداکثر فشارهایی است که سنسور برای تحمل آن طراحی شده است. محدوده معمولا بر حسب واحد فشار و در این مورد بر حسب بار است.
از نظر عملی، این بدان معنی است که سنسور فشار مذاب همه کاره است و برای کاربردهایی که نیاز به اندازه‌گیری فشار در محدوده مشخص شده باشد، مناسب است. چه با فشارهای پایین‌تر و چه با سناریوهای پرفشار سر و کار داشته باشد، این سنسور فرآیند را پوشش می‌دهد.

مشخصات الکتریکی سنسور فشار مذاب ZHYQ سری PT124B-126

مشخصات خروجی سنسور بسیار مهم است زیرا نوع سیگنالی را که سنسور فشار مذاب به سیستم کنترل یا نظارت ارسال می‌کند، تعیین می‌نماید. در این مورد، ترانسمیتر فشار مذاب چندین گزینه خروجی را ارائه می‌دهد:

1. ۲۰ – ۴ میلی‌آمپر:
   این یک سیگنال حلقه جریانی است و سنسور، جریانی از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر، متناظر با فشار اندازه‌گیری شده، تولید می‌کند. این نوع خروجی به دلیل قابلیت اطمینان و مقاومت در برابر تخریب سیگنال در فواصل طولانی شناخته شده است. اغلب در تنظیمات صنعتی که ممکن است نویز الکتریکی وجود داشته باشد استفاده می‌شود.
2. ۱۰ – ۰ ولت:
   این نوع خروجی یک سیگنال ولتاژ است، که در آن سنسور ولتاژی متناسب با فشار اندازه‌گیری شده را تولید می‌کند. محدوده از ۰ ولت تا ۱۰ ولت است. سیگنال‌های ولتاژی معمولا در کاربردهای مختلف صنعتی استفاده می‌شوند و یک رابط ساده با بسیاری از سیستم‌های کنترل ارائه می‌دهند.
3. ۵ – ۰ ولت:
   مشابه خروجی ۱۰ – ۰ ولت، اما در این مورد، محدوده از ۰ ولت تا ۵ ولت است. این نوع خروجی ممکن است برای سیستم‌هایی که به‌طور خاص در محدوده ولتاژ پایین کار می‌کنند مناسب باشد.

انتخاب بین گزینه‌های خروجی بستگی به الزامات و سازگاری با سیستم کنترل یا نظارت دارد. اگر سیستم طوری طراحی شده است که یک حلقه جریان ۲۰ – ۴ میلی‌آمپر را بپذیرد، این گزینه یک انتخاب قوی و اغلب ارجح است. اگر سیستم برای سیگنال‌های ولتاژ مناسب‌تر است، می‌توان بر اساس مشخصات سیستم بین ۱۰ – ۰ ولت یا ۵ – ۰ ولت انتخاب کرد.
برای اطمینان از سازگاری، ارزش بررسی مشخصات سیستم کنترل را دارد. هر دو سیگنال حلقه جریان و ولتاژ به‌طور گسترده استفاده می‌شوند، بنابراین بر اساس تنظیمات خاص سیستم انعطاف‌پذیری وجود دارد.

دقت سنسور فشار مذاب نقش مهمی در تعیین میزان نزدیک بودن سنسور به اندازه‌گیری فشار به فشار واقعی اعمال شده دارد. دقت در سری PT124B-126 دارای دو مقدار زیر می‌باشد:

• ≤ ±0.5 % FS: این بدان معناست که در شرایط عملیاتی عادی، اندازه‌گیری‌های سنسور می‌توانند حداکثر تا ۰.۵ درصد از مقدار Full Scale (FS) منحرف شوند. به عنوان مثال، اگر فشار مقیاس کامل ۱۰۰۰ واحد باشد، قرائت سنسور می‌تواند حداکثر انحراف ۵ واحد (۰.۵٪ از ۱۰۰۰) داشته باشد.
• ≤ ±0.25 % FS: این میزان از دقت نشان‌دهنده سطح بالاتری از دقت است. اندازه‌گیری‌های سنسور، تحت شرایط مشخص شده، می‌توانند حداکثر تا ۰.۲۵٪ از مقدار Full Scale منحرف شوند. با استفاده از همین مثال، برای فشار مقیاس کامل ۱۰۰۰ واحد، حداکثر انحراف ۲.۵ واحد خواهد بود.

از نظر عملی، هرچه درصد FS کمتر باشد، سنسور در ارائه خوانش فشار دقیق‌تر است. بنابراین، اگر دقت برای برنامه شما بسیار مهم است، سنسوری با دقت FS 0.25 ± ≤ ممکن است انتخاب ایده‌آلی باشد.

میزان ولتاژ تغذیه، سطح ولتاژ مورد نیاز برای تغذیه سنسور فشار مذاب را نشان می‌دهد که در این مورد، ولتاژ تغذیه مشخص شده ۲۴ ولت دی سی و DC مخفف جریان مستقیم است.
در واقع ولتاژ تغذیه، قدرت الکتریکی است که سنسور برای کار و انجام دقیق اندازه‌گیری‌های خود به آن نیاز دارد. بنابراین، سنسور برای کار با منبع تغذیه جریان مستقیم ۲۴ ولت طراحی شده است.
برای اطمینان از عملکرد مناسب، باید یک منبع تغذیه ۲۴ ولت دی سی پایدار برای سنسور فشار مذاب فراهم کرد. این یک سطح ولتاژ معمولی است که در تنظیمات صنعتی استفاده می‌شود و تعادلی بین نیازهای برق و سازگاری سیستم فراهم می‌کند.
هنگام راه‌اندازی سیستم، باید مطمئن شد منبع تغذیه‌ای که استفاده می‌شود مطابق با نیاز باشد. این تضمین می‌کند که سنسور فشار مذاب قدرت لازم را برای عملکرد و ارائه خوانش دقیق فشار دریافت می‌کند.

دیافراگم جزء حیاتی سنسور فشار مذاب است که وظیفه سنجش فشار مواد مذاب را بر عهده دارد. محدوده دمای دیافراگم به محدوده دماهایی اشاره دارد که در آن دیافراگم سنسور فشار مذاب می‌تواند به‌طور موثر عمل کند و اندازه‌گیری‌های دقیق را ارائه دهد.
محدوده ۴۰۰ – ۰ درجه سانتیگراد در سری PT124B-126 مشخص می‌کند که دیافراگم می‌تواند در دماهای مختلف از ۰ درجه سانتیگراد (حداقل) تا ۴۰۰ درجه سانتیگراد (حداکثر) کار کند.
اگر فرآیند صنعتی شامل مواد مذابی است که در این محدوده دما قرار دارند، این سری سنسور فشار مذاب باید برای رفع نیازهای آن مناسب باشد و می‌تواند گرمای مرتبط با فرآیندهایی مانند اکستروژن پلاستیک یا قالب‌گیری تزریقی را کنترل کند.
اطمینان از این‌که شرایط دما در برنامه کاربردی در محدوده مشخص شده قرار می‌گیرد ضروری است. اگر فرآیند از این محدوده دمایی فراتر رفت، ممکن است لازم باشد حسگرهایی که برای محیط‌های با دمای بالاتر طراحی شده‌اند، بررسی شود.

مشخصات مکانیکی سنسور فشار مذاب ZHYQ سری PT124B-126

در سنسور فشار مذاب ZHYQ سری PT124B-126 اتصال مکانیکی از نوع فلنج می‌باشند. در واقع فلنج به روشی برای اتصال مکانیکی سنسور فشار مذاب به سیستم یا تجهیزاتی که در آن استفاده می‌شود اشاره دارد. کلمه فلنج در این زمینه به لبه، یقه یا دنده مسطح بیرون‌زده بر روی یک شی اطلاق می‌شود که برای تقویت یا اتصال یا (روی چرخ) برای حفظ موقعیت روی ریل استفاده می‌شود.
در این‌جا یک تفکیک وجود دارد:

• اتصال مکانیکی: این‌گونه است که حسگر به صورت فیزیکی به سیستم متصل می‌شود. این شامل اجزای ساختاری است که اتصال ایمن و پایدار را تضمین می‌کند.
• فلنج: در زمینه فلنج، فلنج یک دیسک یا لبه بیرون زده است که معمولا دارای سوراخ هایی با فاصله مساوی برای پیچ‌ها است. سنسور دارای فلنج مربوطه خواهد بود و معمولا با استفاده از این سوراخ‌ها روی تجهیزات پیچ می‌شود و یک اتصال قوی و پایدار را فراهم می‌کند.

در سری PT124B-126 اتصالات مکانیکی از جنس فولاد ضد زنگ 5-15 PH می‌باشد. در این ماده ۵-۱۵ به نوعی از فولاد ضد زنگ رسوب سخت اشاره دارد که حاوی ۱۵ درصد کروم و ۵ درصد نیکل است. همچنین عبارت PH مخفف فولاد رسوبی‌شده (precipitation-hardening) است، که نشان می‌دهد این فولاد را می‌توان از طریق فرآیند عملیات حرارتی تقویت کرد.

از مزایا و کاربردهای فولاد ضد زنگ 15-5 PH می‌توان به موارد زیر پرداخت:

1. مقاومت در برابر خوردگی: فولاد ضد زنگ، از جمله 5-15 PH، به دلیل مقاومت عالی آن در برابر خوردگی انتخاب شده است، و برای کاربردهایی که قرار گرفتن در معرض محیط‌های خشن یا مواد شیمیایی نگران‌کننده است، مناسب می‌باشد.
2. استحکام و چقرمگی: فرآیند رسوبی شدن، استحکام و چقرمگی فولاد ضد زنگ 5-15 PH را افزایش می‌دهد و آن را برای اتصالات مکانیکی که نیاز به دوام و قابلیت اطمینان دارند مناسب می‌کند.
3. مقاومت در برابر دما: فولاد ضد زنگ خواص خود را در طیف وسیعی از دماها حفظ می‌کند و برای کاربردهایی که تغییرات دما در آن‌ها رایج باشد، مناسب است.

انتخاب فولاد ضد زنگ 15-5 PH به عنوان مواد سازنده اتصال مکانیکی تضمین می‌کند که رزوه‌ها و اجزای مربوط به سنسور فشار مذاب دارای استحکام و مقاومت در برابر خوردگی لازم برای تحمل شرایط صنعتی هستند.

طول کپیلاری ذکر شده برای سنسورها، طول لوله کپیلاری منعطف مورد استفاده در سنسور فشار مذاب را نشان می‌دهد. برای ترانسمیتر فشار مذاب سری PT124B-126 دارای کپیلاری با طول ۷۶۰ میلی‌متر مشخص شده است.
در واقع این اندازه‌گیری به طول لوله قابل انعطافی اشاره دارد که غلاف سخت سنسور فشار مذاب را به بدنه سنسور اصلی متصل می‌کند. انعطاف‌پذیری کپیلاری امکان نصب و قرارگیری آسان‌تر سنسور را فراهم می‌کند.
طول کپیلاری منعطف در هنگام نصب بسیار مهم است زیرا تعیین می‌کند سنسور تا چه اندازه می‌تواند از نقطه‌ای که فشار اندازه‌گیری می‌شود قرار گیرد. به عبارت دیگر درجه‌ای از آزادی را در انتخاب مکان سنسور فراهم می‌کند.
هنگام انتخاب طول کپیلاری منعطف، چیدمان و فاصله مورد نیاز تجهیزات در نظر گرفته شود. در نتیجه باید اطمینان حاصل گردد که طول انتخاب شده امکان نصب مناسب را بدون وارد کردن فشار بی مورد به کپیلاری یا تاثیر بر دقت اندازه‌گیری فشار می‌دهد.

انواع اتصال الکتریکی مورد استفاده در سنسور فشار مذاب سری PT124B-126 عبارت است از:

1. ۵-پین:
   به یک اتصال الکتریکی با پنج پین اشاره دارد که پین‌ها اتصال دهنده‌های فلزی هستند و سیگنال‌های الکتریکی را بین سنسور و سیستم متصل منتقل می‌کنند.
2. ۶-پین:
   به‌طور مشابه، این گزینه نشان‌دهنده یک اتصال الکتریکی با شش پین است.

انتخاب بین ۵ پین و ۶ پین به نیازهای خاص سیستم و سازگاری سنسور با تجهیزات کنترلی یا نظارتی بستگی دارد.
اتصال ۵ پین یک پیکربندی معمول و استاندارد است. ممکن است برای بسیاری از برنامه‌ها و سیستم‌هایی که برای کار با حسگرهای دارای اتصال الکتریکی ۵ پین طراحی شده‌اند، مناسب باشد.
اگر تجهیزات یا سیستم به پین اضافی برای عملکردها یا ویژگی‌های خاص نیاز دارد، پیکربندی ۶ پین ممکن است مناسب‌تر باشد و یک کانال اضافی برای انتقال سیگنال یا داده فراهم می‌کند.
همچنین باید توجه داشت که سازگاری اتصال الکتریکی با سیستم کنترل یا مانیتورینگ و فاکتورهایی مانند سهولت نصب و در دسترس بودن کانکتورهای سازگار برای اتصال الکتریکی انتخابی، مورد بررسی قرار گیرند.

وجود ویژگی صفر و اسپن قابل تنظیم به قابلیت‌های کالیبراسیون سنسور فشار مذاب سری PT124B-126 اشاره دارد که می‌توان به صورت زیر به شرح این مشخصه پرداخت:

• تنظیم صفر:
  صفر در ویژگی صفر و اسپن قابل تنظیم به توانایی سنسور برای تنظیم یا کالیبره کردن خروجی خود در زمانی که فشاری اعمال نمی‌شود اشاره دارد. این تنظیم این امکان را می‌دهد که در صورت عدم وجود فشار، هر گونه افست یا انحراف در خواندن خط پایه جبران گردد.
• تنظیم اسپن:
  Span به توانایی سنسور برای تنظیم یا کالیبره کردن خروجی خود در کل محدوده فشار اشاره دارد. این تنظیم تضمین می‌کند که سنسور خوانش‌های دقیقی را در محدوده فشار مشخص شده خود ارائه می‌دهد.

قابل تنظیم بودن صفر و اسپن به این معنی است که انعطاف‌پذیری برای تنظیم دقیق خروجی سنسور برای مطابقت با شرایط فشار واقعی در برنامه خاص وجود دارد.
همچنین کالیبراسیون فرآیندی حیاتی است تا اطمینان حاصل شود که سنسور خوانش‌های دقیق و قابل اعتمادی را ارائه می‌دهد. قابلیت تنظیم صفر و اسپن امکان کالیبراسیون دقیق متناسب با نیازهای منحصر به فرد فرآیند صنعتی را فراهم می‌کند.

کالیبراسیون داخلی با مقاومت شانت با مقدار مشخص شده 1% ± 80% یک ویژگی کالیبراسیون خاص سنسور فشار مذاب در سری PT124B-126 را نشان می‌دهد.
کالیبراسیون داخلی با مقاومت شانت روشی است که برای کالیبره کردن سنسور با معرفی یک سیگنال مرجع شناخته شده در داخل استفاده می‌شود. این سیگنال مرجع یک شرایط فشار خاص را شبیه‌سازی می‌کند و به سنسور اجازه می‌دهد بدون اعمال فشار خارجی واقعی کالیبره شود.
۸۰٪ در این‌جا نشان‌دهنده درصد محدوده فشار در مقیاس کامل است که سنسور به‌طور داخلی به آن کالیبره شده است.
±۱٪ نشان‌دهنده دقت یا دقت کالیبراسیون داخلی است. در این حالت، کالیبراسیون در محدوده مثبت یا منفی ۱ درصد از ۸۰ درصد مشخص شده، دقیق است. این بدان معنی است که انتظار می رود کالیبراسیون در یک حاشیه خطا بسیار کمی‌دقیق باشد.
کالیبراسیون داخلی با مقاومت شانت در ۸۰٪ امکان کالیبره شدن سنسور را در یک سطح فشار خاص بدون نیاز به منبع فشار خارجی می‌دهد. این ویژگی برای اطمینان از صحت خوانش سنسور در شرایط کنترل شده مفید است.
کالیبراسیون داخلی با مقاومت شانت یک ویژگی مناسب برای کالیبراسیون در محل بدون نیاز به منبع فشار خارجی است. با این حال، پیروی از دستورالعمل‌ها و توصیه‌های سازنده برای روش‌های کالیبراسیون ضروری است.

نحوه نصب سنسور فشار مذاب ZHYQ سری PT124B-125/125T

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

• محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
• جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

• نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
• اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.

کاربردهای سنسور فشار مذاب سری PT124B-126

• تولید ورق و فیلم‌های پلاستیکی
• نصب بر پمپ مذاب و اندازه‌گیری رِئولوژی
• ساخت لوله و پروفیل
• فرآیند بازیافت
• فرآیند روکش کردن سیم
• ساخت الیاف مصنوعی
