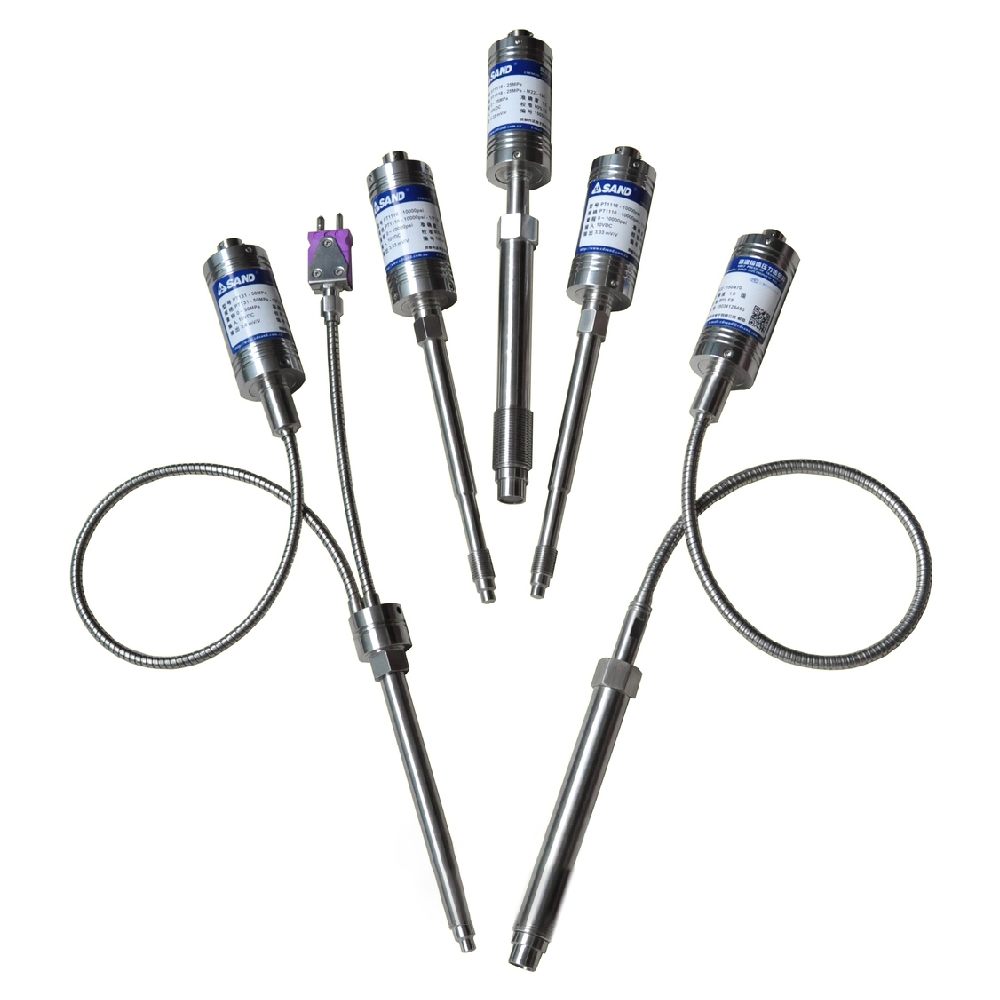

سنسور فشار اکسترودر SAND سری PT1XXX خروجی میلی ولت به ولت

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند سند

ویژگی ها:

  • محدوده اندازه‌گیری فشار: ۳۵-۰ تا ۲۰۰۰-۰ بار | ۵۰۰-۰ تا ۳۰۰۰۰-۰ psi
  • خروجی: ۲ میلی ولت به ولت، ۳.۳۳ میلی ولت به ولت
  • سنسور دما: RTD-PT100 ،ترموکوپل تیپ K، ترموکوپل تیپ J، ترموکوپل تیپ E
  • اتصال مکانیکی:‌ 1/2UNF, M22 x 1.5 ,M18 x 1.5 ,M14 x 1.5
  • اتصال الکتریکی: ۶ پین، ۵ پین
  • تنظیم نقطه صفر: خیر
  • تنظیم نقطه اسپن: خیر

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی سنسور فشار اکسترودر سند SAND سری PT1XXX

مناسب برای فرآیند اکستروژن، تولید مستربچ، تولید گرانول، روکش سیم و کابل، لاستیک سازی و بسته‌بندی مواد غذایی

سنسور فشار اکسترودر سند سری PT1XXX برای اندازه‌گیری فشار جریان مذاب در فرآیندهای اکستروژن تا دمای ۴۰۰ درجه سانتی‌گراد مناسب است و کاربردهای اصلی آن در اکستروژن پلاستیک و لاستیک، سیستم‌های ریسندگی و تجهیزات برای الیاف مصنوعی، صنایع پتروشیمی و غیره است. سنسور دمای اختیاری در انواع ترموکوپل و RTD و برای اتصال الکتریکی، کانکتور های ۵ پین و ۶ پین به‌صورت اختیاری در دسترس است. پیشنهاد سنجش فرا هوشمند جهت اتصال سنسور فشار اکسترودر سند سری PT1XXX به کنترلر و نمایشگر، کنترلر فشار سری PS9016 و نمایشگر فشار و دما سری PS1016 از برند SAND می‌باشد. این سری شامل مدل‌های زیر می‌شود که در قسمت بررسی تخصصی به تشریح هر یک پرداخته‌ایم:

• PT111/PT1116

• PT123/PT1236

• PT124/PT1246

• PT127/PT1276

• PT128/PT1286

• PT131/PT1316

• PT1515

• PT1615

• PT1625



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار اکسترودر سند SAND سری PT1XXX

خروجی میلی ولت به ولت، حداکثر دمای تحمل دیافراگم ۴۰۰ درجه سانتی گراد، قابلیت تجهیز به انواع سنسور دما مانند ترموکوپل و RTD، سازگار با انواع کنترلر یا نمایشگر با ورودی سازگار

ترانسدیوسر فشار مذاب، نوعی سنسور فشار مذاب است که سیگنال خروجی میلی ولت به ولت ارائه می‌کند. این نوع سنسور فشار به‌طور خاص برای اندازه‌گیری فشار مواد مذاب در فرآیندهای صنعتی مانند فرایند اکستروژن یا قالب‌گیری تزریقی طراحی شده‌است و معمولا دارای طراحی قوی و متریال تخصصی است که دقت و دوام آن‌را در این محیط‌های چالش برانگیز تضمین می‌کند.

ترانسدیوسر فشار مذاب بر اصل تبدیل فشار اعمال‌ شده توسط مواد مذاب به سیگنال الکتریکی عمل می‌کند. سپس این سیگنال را می‌توان توسط سیستم‌های کنترلی یا تجهیزات نظارتی اندازه‌گیری و پردازش کرد و به شما این امکان را می‌دهد فشار را در طول فرآیندهای تولید خود، به‌طور موثر نظارت و کنترل کنید.



طراحی سنسور فشار اکسترودر سند سری PT1XXX

مدل‌های مختلفی از سنسور فشار اکسترودر سند سری PT1XXX از نظر انعطاف‌پذیری برای برآورده ساختن نیازهای مختلف نصب و کاربرد وجود دارد. این مدل‌ها عبارتند از:

غلاف سخت

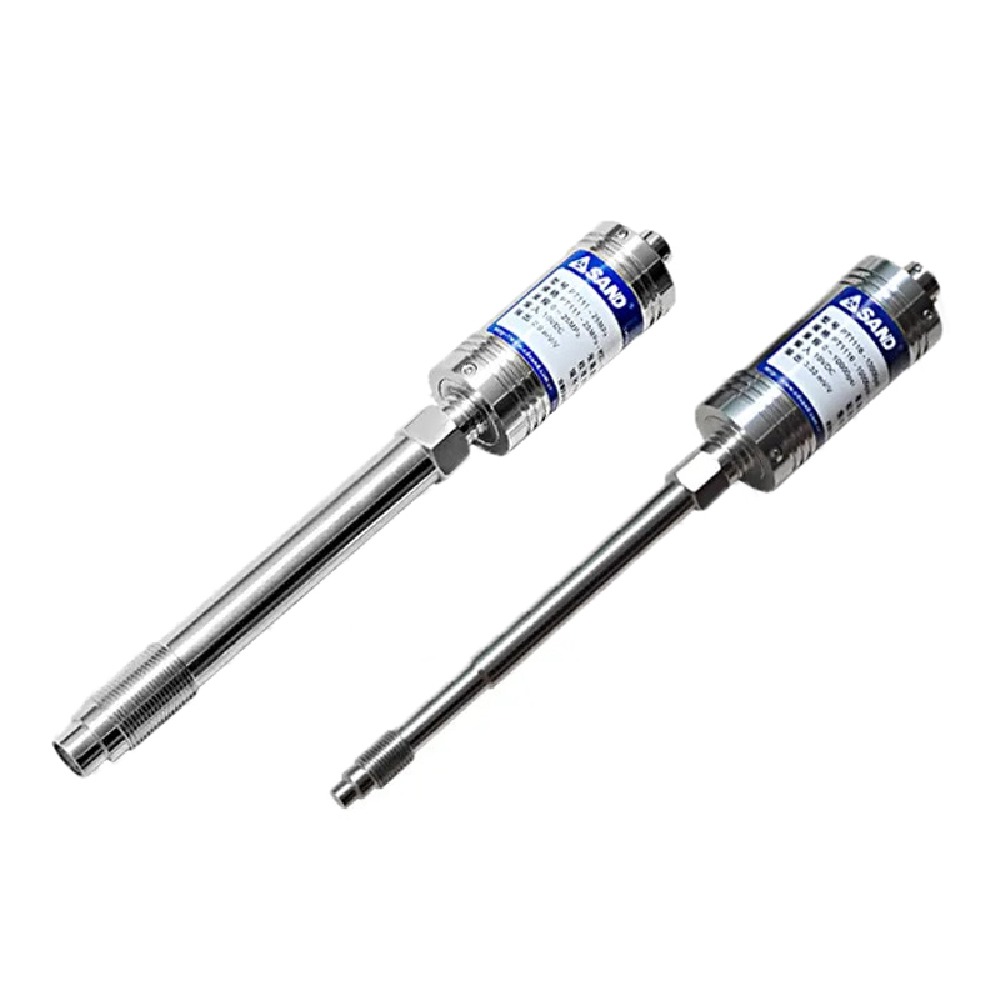

این سبک طراحی در ترانسدیوسر فشار اکسترودر سند، سنسور مستقیماً به یک غلاف سخت برای اتصال محکم متصل می‌شود. اما باید توجه داشت در این سبک طراحی، به دلیل نزدیکی حسگر فشار ترانسدیوسر فشار به فرآیند و تاثیرپذیری از دمای حاصله، دقت و درستی سنسور دستخوش تغییرات کوچکی خواهند شد و این دسته از سنسور ها برای کاربرد های مذاب در دما های بسیار بالا پیشنهاد نمی‌شوند.

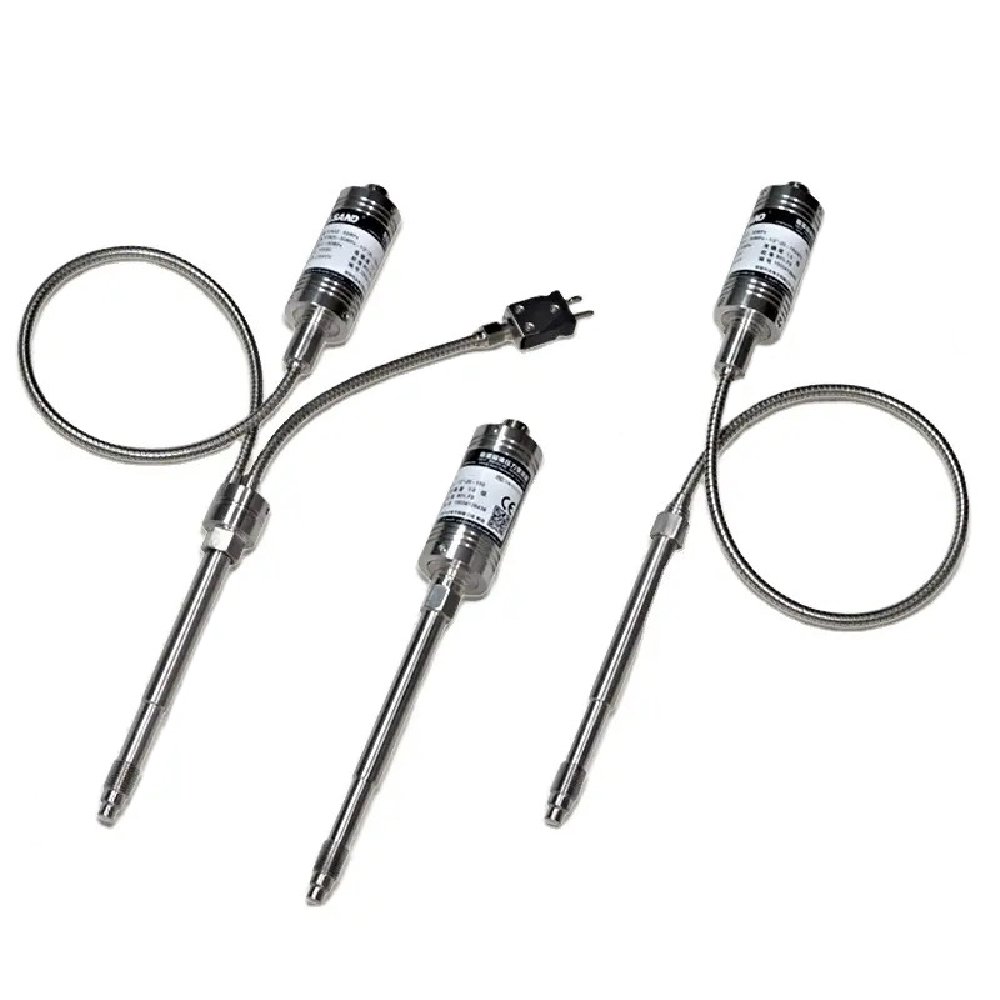

PT1XXX sand melt pressure transducer 1

غلاف سخت + کپیلاری منعطف

این مدل از ترانسدیوسر فشار اکسترودر سند، مزایای مدل غلافی را با افزودن یک کپیلاری منعطف ترکیب می‌کند و باعث می‌شود انعطاف‌پذیری بیشتری در نصب سنسور فراهم گردد. در نتیجه امکان نصب یا قرار دادن سنسور از راه دور را در مناطقی که دسترسی به آن سخت است، فضای محدود وجود دارد یا دمای فرآيند بسیار بالا است را فراهم می‌کند.

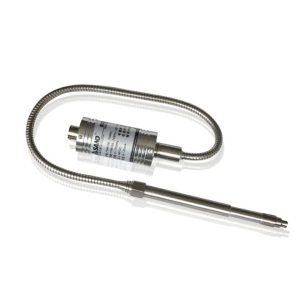

pt4xxx sand melt pressure transmitter

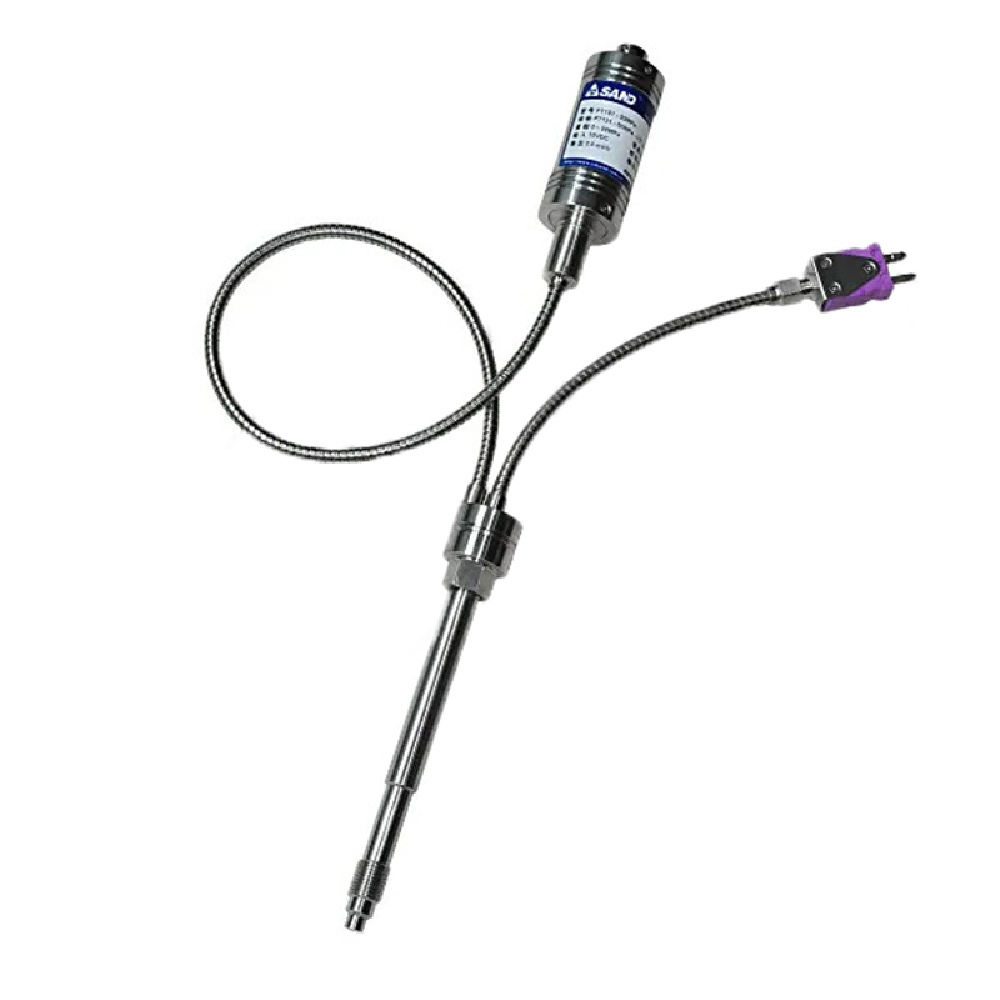

غلاف سخت + کپیلاری منعطف + سنسور دما

این سبک طراحی در ترانسدیوسر فشار اکسترودر سند علاوه بر داشتن مزیت‌های دو مدل قبلی، برای اندازه‌گیری فشار و دما به‌طور هم‌زمان، در فرآیندهایی که نظارت بر فشار و دما برای کنترل کیفیت و بهینه‌سازی بسیار مهم است، مورد استفاده قرار می‌گیرد.

سنسور فشار اکسترودر SAND سری PT1XXX خروجی میلی ولت به ولت



فناوری اندازه‌گیری سنسور فشار اکسترودر سند سری PT1XXX

اصل اندازه‌گیری استفاده شده در سنسور فشار اکسترودر سند “4-arm bonded foil strain gauge wheatstone bridge” است و در واقع، از فناوری استرین گیج‌ها که حسگرهای کوچکی هستند که هنگام قرار گرفتن در معرض فشار مکانیکی، مقاومت را تغییر می‌دهند، بهره می‌برد. با چیدمان چهار استرین گیج در پیکربندی پل وتستون، تغییرات مقاومت ناشی از فشار، شناسایی شده و به سیگنال الکتریکی برای اندازه‌گیری فشار تبدیل می‌شود. این اصل، اندازه‌گیری دقیق و قابل اعتماد فشار مذاب در سنسور فشار مذاب را تضمین می‌کند.



مشخصات سنسور فشار اکسترودر سند سری PT1XXX

محدوده اندازه‌گیری فشار

محدوده فشار مشخص شده برای سنسور فشار اکسترودر سند از ۳۵ – ۰ تا ۲۰۰۰ – ۰ بار است که تضمین می‌کند عملکرد سنسور در این محدوده اندازه‌گیری فشار قابل اعتماد و دقیق است. “۰” در ابتدا نشان‌دهنده پایین‌ترین نقطه محدوده است. در نتیجه سنسور می‌تواند فشارهایی را که از صفر شروع می‌شود اندازه‌گیری کند. عدد بعدی، مانند “۳۵” یا “۲۰۰۰”، حد بالایی محدوده فشار را بر حسب بار نشان می‌دهد.

خروجی سنسور فشار اکسترودر SAND سری PT1XXX

خروجی ترانسدیوسر به حساسیت سیگنال خروجی سنسور فشار اکسترودر اشاره دارد: برای مثال واحد میلی ولت بر ولت نشان می‌دهد که اندازه‌گیری سیگنال خروجی سنسور نسبت به ولتاژ تغذیه آن است.

در واقع نشان‌دهنده نسبت تغییر ولتاژ خروجی به تغییر ولتاژ ورودی است.

برای سنسور فشار اکسترودر SAND سری PT1XXX دو گزینه برای خروجی ارائه می‌شود:

  • خروجی ۲ میلی ولت بر ولت
  • خروجی ۳.۳۳ میلی ولت بر ولت

که انتخاب بین آن‌ها به کاربرد آن بستگی دارد.

خروجی ۳.۳۳ میلی ولت بر ولت، به این معنی است که سنسور به ازای یک تغییر معین در ولتاژ یا فشار ورودی، تغییر بیشتری در ولتاژ خروجی ایجاد می‌کند. این حساسیت بالاتر می‌تواند هنگام اندازه‌گیری محدوده‌های فشار پایین‌تر یا زمانی که به سیگنال خروجی دقیق‌تر و تقویت‌شده‌تری نیاز دارید، سودمند باشد.

از سوی دیگر، خروجی پایین‌تر، مانند ۲ میلی ولت بر ولت، ممکن است برای کاربردهای فشار بالاتر که در آن سیگنال خروجی بزرگتر در ولتاژهای تغذیه پایین‌تر به دست می‌آید، مناسب باشد. حتی در شرایطی که تغییرات فشار قابل توجه است، می‌تواند سیگنال قوی ارائه دهد.

مناسب‌ترین گزینه برای مورد استفاده‌ی شما به:

  • وضوح مورد نیاز
  • الزامات تقویت سیگنال
  • محدوده فشاری

که قصد اندازه‌گیری آن‌را دارید بستگی دارد. همچنین، سطح حساسیت مورد نظر و ابزار دقیق یا سیستم کنترل مربوطه را در نظر بگیرید که می‌تواند سیگنال خروجی را برای نیازهای کاربرد شما به‌طور موثر پردازش و تفسیر کند.

دقت ترانسدیوسر فشار اکسترودر سند سری PT1XXX

دقت ۱ ± برای ترانسدیوسر فشار اکسترودر SAND سری PT1XXX نشان‌دهنده حداکثر انحراف در اندازه‌گیری است. این بدان معنی است که خوانش سنسور می‌تواند حداکثر خطای مثبت یا منفی 1 درصد از محدوده فشار در مقیاس کامل (FS) داشته باشد.
به عنوان مثال، اگر محدوده فشار در مقیاس کامل ۱۰۰ بار باشد، مشخصات دقت ۱ ± نشان می‌دهد که اندازه‌گیری‌های سنسور می‌توانند حداکثر 1± بار از مقدار فشار واقعی منحرف شوند.

سنسور دما

سنسور فشار اکسترودر SAND سری PT1XXX می‌تواند به سنسور دما مجهز شود، از جمله گزینه‌هایی مانند ترموکوپل تیپ J، ترموکوپل تیپ K، ترموکوپل تیپ E و RTD PT100، که عملکرد بیشتری برای اندازه‌گیری همزمان دما در کنار فشار فراهم می‌کند.

  • ترموکوپل نوع J : نوعی ترموکوپل که از ترکیب سیم‌های آهنی و کنستانتان استفاده می‌کند. این ترموکوپل قادر به اندازه‌گیری دما در محدوده ۲۱۰- تا ۱۲۰۰ درجه سانتی‌گراد است و در کاربردهای مختلف صنعتی استفاده می‌شود.
  • ترموکوپل نوع K : نوع دیگری از ترموکوپل که از سیم‌های کرومل و آلومل استفاده می‌کند. محدوده دمایی وسیع تری از ۲۷۰- تا ۱۳۷۲ درجه سانتی‌گراد را پوشش می‌دهد و به‌طور گسترده در بسیاری از فرآیندهای صنعتی استفاده می‌شود.
  • ترموکوپل نوع E: این نوع ترموکوپل از سیم‌های کرومل و کنستانتان استفاده می‌کند و برای اندازه‌گیری دما در محدوده ۲۷۰- تا ۱۰۰۰ درجه سانتی‌گراد مناسب است. در صنایعی مانند فرآوری مواد غذایی، شیمیایی و هوافضا کاربرد دارد.
  • PT100: در این نوع سنسور دما RTD مخفف Resistance Temperature Detector است و PT100 به نوع خاصی از RTD اشاره دارد که از پلاتین به عنوان عنصر حسگر استفاده می‌کند. این نوع از سنسور دما دقت و پایداری عالی را در محدوده دمایی ۲۰۰- تا ۸۵۰ درجه سانتی‌گراد ارائه می‌دهد و در کاربردهایی که نیاز به اندازه‌گیری دقیق دما دارند استفاده می‌شود.

با ادغام این گزینه‌های سنسور دما در سنسور فشار ملت خود، می‌توانید به‌طور همزمان پارامترهای فشار و دما را در طول فرآیندهای صنعتی خود نظارت کنید. این امر امکان کنترل، بهینه سازی و تضمین کیفیت را در کاربردهایی که هر دو فشار و دما نقش مهمی دارند، می‌دهد.

ولتاژ تغذیه

ولتاژ تغذیه از ۱۰ ولت دی سی محدوده ولتاژ مورد نیاز برای تغذیه سنسور فشار مذاب PT1XXX را نشان می‌دهد. این بدان معناست که سنسور به منبع تغذیه جریان مستقیم (DC) ۱۰ ولت نیاز دارد. برای اطمینان از عملکرد دقیق و قابل اعتماد سنسور در اندازه‌گیری فشار جریان مذاب، ارائه منبع تغذیه پایدار در این محدوده مهم است.

محدوده دمای دیافراگم

محدوده دمای دیافراگم از ۴۰۰-۰ درجه سانتی‌گراد به محدوده دمایی اشاره دارد که دیافراگم سنسور فشار اکسترودر سند سری PT1XXX می‌تواند بدون آسیب‌دیدگی یا کاهش عملکرد مقاومت کند. این نشان می‌دهد که دیافراگم سنسور که در تماس مستقیم با مواد مذاب است، می‌تواند با اطمینان و دقت در دمای ۰ تا ۴۰۰ درجه سانتی‌گراد کار کند. این محدوده تضمین می‌کند که سنسور برای کاربردهایی که شامل مواد مذاب با دمای بالا هستند، مانند فرآیندهای قالب‌گیری اکستروژن یا تزریق، مناسب است.

مشخصات مکانیکی سنسور فشار اکسترودر SAND سری PT1XXX

اتصال مکانیکی به گزینه‌های مختلف رزوه‌ای موجود برای اتصال سنسور فشار مذاب به فرآیند یا تجهیزات اشاره دارد. برای سنسور فشار اکسترودر SAND سری PT1XXX انواع اتصال مکانیکی زیر وجود دارد:

  • 1/2″-20UNF: این نوع، به اتصال رزوه‌ای با قطر ۱.۲ اینچ و ۲۰ رشته در هر اینچ با استفاده از استاندارد رزوه Unified National Fine (UNF) اشاره دارد. این یک اندازه رزوه رایج است که در صنایع مختلف استفاده می‌شود.
  • M22 x 1.5: نشان‌دهنده یک اتصال رزوه متریک با قطر ۲۲ میلی‌متر و گام (فاصله بین رزوه‌ها) ۱.۵ میلی‌متر است.
  • M18 x 1.5: بیان‌گر اتصال رزوه متریک دیگری با قطر ۱۸ میلی‌متر و گام ۱.۵ میلی‌متر است.
  • M14 x 1.5: این نوع از اتصال به یک اتصال رزوه متریک با قطر ۱۴ میلی‌متر و گام ۱.۵ میلی‌متر اشاره دارد.

انتخاب اتصال مکانیکی به شرایط کاربرد سنسور فشار مذاب بستگی دارد، مانند نوع تجهیزات یا فرآیندی که باید در آن نصب شود. برای اطمینان از اتصال مناسب بسیار مهم است که اتصالات موجود، سازگاری و اندازه رزوه موجود در دستگاه خود را در نظر بگیرید. برای اطمینان از اتصال مطمئن و بدون نشتی، ضروری است که اندازه و نوع رزوه را با نقطه اتصال مربوطه در فرآیند خود مطابقت دهید.

برای اطمینان از دقت در جزییات و اندازه‌های رزوه، توصیه می‌کنیم مشخصات درج شده در دیتاشیت ارائه شده توسط سازنده تجهیزات را مطالعه یا با متخصصین ما در این زمینه مشورت کنید تا از اتصال مکانیکی مناسب برای کاربرد خود اطمینان حاصل کنید.

متریال اتصال مکانیکی

این اتصالات مکانیکی از جنس INCONEL® 718 With TiAIN Coating (Titanium Aluminum Nitride) و INCONEL® 718 With TiN Coating (Titanium Nitride) هستند.

INCONEL® 718 یک آلیاژ مبتنی بر نیکل با استحکام بالا و مقاوم در برابر خوردگی است که به دلیل خواص مکانیکی عالی و مقاومت در برابر دماهای بالا شناخته شده‌است. در محیط‌های خشن که در آن استحکام، دوام و مقاومت در برابر اکسیداسیون و خوردگی مورد نیاز است استفاده می‌شود.

TiAIN (نیترید آلومینیوم تیتانیوم) و TiN (نیترید تیتانیوم) پوشش هایی هستند که روی ماده INCONEL® 718 اعمال می‌شوند. این پوشش ها مزایای دیگری مانند:

  • افزایش سختی
  • مقاومت در برابر سایش
  • بهبود خواص سطحی

را ارائه می‌دهند.

استفاده از این مواد و پوشش ها در اتصال مکانیکی سنسور فشار مذاب باعث دوام و مقاومت در برابر دماهای بالا و محافظت در برابر سایش و خوردگی می‌شوند و به اطمینان از عملکرد قابل اعتماد و طولانی مدت سنسور در کاربردهای صنعتی نیازمند فشار بالا و شرایط عملیاتی شدید کمک می‌کنند.

طول غلاف ترانسدیوسر فشار اکسترودر SAND سری PT1XXX

طول غلاف ۱۵۰ میلی‌متری به طول پروب سنسور فشار مذاب اشاره دارد و نشان‌دهنده فاصله بدنه سنسور تا نوک غلاف است.

طول غلاف بر نصب سنسور فشار مذاب بر روی دستگاه یا تجهیزات تاثیر می‌گذارد. طول غلاف بلندتر اجازه نفوذ عمیق‌تر به فرآیند یا مواد مذاب را می‌دهد، که می‌تواند در کاربردهایی که حسگر باید بیشتر در ماده غوطه‌ور شود تا باعث خوانش دقیق فشار شود، سودمند باشد.

از سوی دیگر، طول غلاف کوتاه‌تر ممکن است برای کاربردهایی که سنسور باید نزدیک‌تر به سطح یا در فضای محدود نصب شود، مناسب باشد. این گزینه نصب فشرده‌تر را فراهم می‌کند.

شرایط مورد استفاده‌ی سنسور مانند عمق نفوذ یا فضای موجود برای نصب سنسور، طول غلاف ایده‌آل را تعیین می‌کند. در نظر گرفتن شرایط و محدودیت‌های نصب برای اطمینان از قرارگیری مناسب سنسور برای اندازه‌گیری فشار دقیق و ادغام مناسب با ماشین یا تجهیزات ضروری است.

طول کپیلاری

طول کپیلاری ۴۷۰ میلی‌متر، فاصله بین سنسور و نقطه‌ای که فشار آن اندازه‌گیری می‌شود را نشان می‌دهد.

طول کپیلاری از چند طریق بر نصب و راه‌اندازی سنسور فشار اکسترودر سند سری PT1XXX تاثیر می‌گذارد. در مرحله اول، انعطاف پذیری در قرار دادن سنسور در یک مکان مناسب و در عین حال افزایش دسترسی به نقطه اندازه‌گیری فشار را فراهم می‌کند.

هر چه طول کپیلاری منعطف بیشتر باشد، فاصله بین سنسور و محل اندازه‌گیری می‌تواند بیشتر باشد.

اتصال الکتریکی ترانسدیوسر فشار اکسترودر سند

اتصال الکتریکی ۵ پین و ۶ پین برای سنسور فشار اکسترودر سند سری PT1XXX برای انتقال قدرت و سیگنال بین سنسور و سیستم کنترل/نمایش استفاده می‌شوند.

اتصال الکتریکی سری PT124G-111-111T-121-121T
اتصال الکتریکی کانکتور ۶ پین

انتخاب بین اتصال الکتریکی ۵ پین و ۶ پین به شرایط استفاده از سنسور و اینترفیس مربوط به سیستم شما بستگی دارد. هر دو گزینه می‌توانند مناسب باشند و هیچ کدام بهتر از دیگری نیست. این تصمیم به سازگاری با تجهیزات موجود شما و سیم کشی یا پیکربندی کانکتوری که در دسترس دارید بستگی دارد.

ضروری است اطمینان حاصل شود که اتصال الکتریکی سنسور فشار ملت با الزامات سیستم کنترل شما مطابقت دارد و یک رابط امن و قابل اعتماد برای منبع تغذیه و انتقال سیگنال فراهم می‌کند.

مایع پرکننده

مایع پرکننده سنسور فشار اکسترودر سند سری PT1XXX جیوه است، به این معنی که جیوه به عنوان سیال منتقل‌کننده فشار در داخل سنسور استفاده می‌شود. مایع پرکننده یک هدف مهم در انتقال فشار از فرآیند به حسگر فشار دارد.

جیوه یک فلز مایع متراکم است که معمولاً در انواع خاصی از سنسورهای فشار به دلیل رسانایی و پایداری عالی در فشارها و دماهای بالا استفاده می‌شود. جیوه به‌طور موثر، فشار را به عنصر حسگر منتقل می‌کند و امکان اندازه‌گیری دقیق فشار اعمال شده را فراهم می‌کند.

با این حال، توجه به این نکته مهم است که استفاده از جیوه به عنوان مایع پرکننده به دلیل سمی بودن آن، نگرانی‌های زیست محیطی و بهداشتی را افزایش می‌دهد. در بسیاری از مناطق، مقررات، استفاده از جیوه را در کاربردهای صنعتی محدود یا ممنوع می‌کند. بنابراین، توصیه می‌شود مایعات پرکننده جایگزین را که سازگار با محیط زیست هستند مانند سدیم پتاسیم و غیره را که با مقررات ایمنی مطابقت دارند، برای استفاده در کاربرد های بهداشتی و غذایی بررسی کنید.

کالیبراسیون شنت داخلی

کالیبراسیون شنت داخلی یک ویژگی است که برخی از سنسورهای فشار مذاب برای تولید خروجی توسط یک تحریک الکتریکی تا ۸۰٪ از مقیاس کل اندازه‌گیری را دارند. این ویژگی می‌تواند به شما در تنظیم دقیق سیستم کنترل یا عیب‌یابی ترانسمیتر فشار مذاب خود کمک کند.

کالیبراسیون شنت داخلی تکنیکی برای شبیه‌سازی کرنش (Strain) در مدار پل وتسون استرین گیج (کرنش سنج) پیزو مقاومتی با شنت کردن یک پایه از پل است (پل وتسون از چهار پیزورزیستور تشکیل شده است که هریک، یک پایه از پل وتسون محسوب می‌شود). برای فعال کردن کالیبراسیون شنت داخلی، باید دو پایه را اتصال کوتاه کنید (پایه‌هایی که در دیتاشیت ترانسدیوسر فشار اکسترودر SAND سری PT1XXX مشخص می‌شود). این عمل یک خروجی شبیه‌سازی شده تولید می‌کند که می‌توانید از آن برای کالیبره یا مقیاس بندی ابزار دقیق خود استفاده کنید.

توجه به این نکته ضروری است که کالیبراسیون شنت یک روش استاندارد است که توسط سازنده برای کالیبره کردن خروجی سنسور قبل از تحویل به مشتری انجام می‌شود. با این حال، کالیبراسیون مجدد دوره ای نیز ممکن است برای حفظ دقت طولانی مدت و در نظر گرفتن هرگونه تغییر در طول زمان لازم باشد.



نحوه نصب سنسور فشار اکسترودر سند سری PT1XXX

  • در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار اکسترودر سند سری PT1XXX اشاره کنیم:
  • محل نصب: مکانی را برای نصب سنسور فشار اکسترودر سند انتخاب کنید که نزدیک مسیر جریان مذاب باشد (مانند هد) و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: دیافراگم سنسور فشار مذاب باید با مسیر جریان مذاب به‌صورت مماس و با بدنه داخلی مسیر عبور مذاب، هم‌سطح باشد.

نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور فشار اکسترودر PT1XXX به درستی ایمن و عایق شده باشند. از اندازه مناسب کابل استفاده کنید و دستورالعمل های تولید کننده را برای سیم کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می‌توانید اطمینان حاصل کنید که سنسور فشار مذاب، خوانش دقیق و قابل اعتمادی را برای اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سؤال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.



مدل‌های مختلف سنسور فشار اکسترودر سند سری PT1XXX

سنسور فشار اکسترودر سند PT111/PT1116

این پارت نامبر، متعلق به سبک طراحی غلاف سخت است:

  • ترانسمیتر فشار مذاب PT111: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1116: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر سند PT123/PT1236

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری به همراه اتصال مکانیکی 20UNF-1/2 است:

  • سنسور فشار مذاب PT123: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1236: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر سند PT124/PT1246

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری به همراه اتصال مکانیکی M14 x 1.5 است:

  • سنسور فشار مذاب PT124: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1246: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر سند PT127/PT1276

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری به همراه اتصال مکانیکی M22 x 1.5 است:

  • سنسور فشار مذاب PT127: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1276: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر سند PT128/PT1286

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری به همراه اتصال مکانیکی M18 x 1.5 است:

  • سنسور فشار مذاب PT128: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1286: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر سند PT131/PT1316

این پارت نامبر، متعلق به سبک طراحی غلاف + کپیلاری + سنسور دما است:

  • سنسور فشار مذاب PT131: در این مدل، اتصال الکتریکی کانکتوری ۵ پین است.
  • سنسور فشار ملت PT1316: در این مدل، اتصال الکتریکی کانکتوری ۶ پین است.

سنسور فشار اکسترودر سند PT1515

محدوده اندازه‌گیری فشار بین ۰ تا ۵۰ بار تا ۰ تا ۲۰۰۰ بار. دقت اندازه‌گیری ±1.0% FS و ±1.5% FS. خروجی ۲ میلی ولت به ولت. حداکثر دمای تحمل دیافراگم: ۳۰۰ درجه سانتی‌گراد.

سنسور فشار اکسترودر سند PT1615

محدوده اندازه‌گیری فشار بین ۰ تا ۵۰ بار تا ۰ تا ۲۰۰۰ بار. دقت اندازه‌گیری ±1.0% FS و ±1.5% FS. خروجی ۲ میلی ولت به ولت. حداکثر دمای تحمل دیافراگم: ۴۰۰ درجه سانتی گراد.

سنسور فشار اکسترودر سند PT1625

محدوده اندازه‌گیری فشار بین ۰ تا ۵۰ بار تا ۰ تا ۲۰۰۰ بار. دقت اندازه‌گیری ±1.0% FS و ±1.5% FS. خروجی ۲ میلی ولت به ولت. حداکثر دمای تحمل دیافراگم: ۴۰۰ درجه سانتی گراد. همراه با پراب دمای ترموکوپل نوع E و J و K و S و RTD100

مشخصات سنسور فشار اکسترودر سند سری PT1XXX

شرکت سازندهSAND
کشور سازندهچین
سریPT1XXX
نوع سنسورترانسدیوسر فشار مذاب
مدلغلاف سخت
غلاف سخت + کپیلاری منعطف
غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیری4-arm bonded foil strain gauge wheatstone bridge
دامنه اندازه گیری فشار (بار)از ۳۵ - ۰ تا ۲۰۰۰ - ۰
دامنه اندازه گیری فشار (psi)از ۵۰۰ - ۰ تا ۳۰۰۰۰ - ۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۲۰۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۹۰۰۷.۵
خروجی2 mV/V
3.33 mV/V
دقت و درستی≤ ± 1 %FS
سنسور دمابله
نوع سنسور دماE ترموکوپل نوع
J ترموکوپل نوع
K ترموکوپل نوع
RTD-PT100
ولتاژ تغذیهاز ۱۰ تا ۱۲ ولت دی سی
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۴۰۰
اتصال مکانیکی1/2″-20UNF
M22 x 1.5
M18 x 1.5
M14 x 1.5
جنس اتصال مکانیکیINCONEL® 718 With TiAIN Coating (Titanium Aluminum Nitride)
INCONEL® 718 With TiN Coating (Titanium Nitride)
طول غلاف [mm]۱۵۰
طول کپیلاری [mm]۴۷۰
اتصال الکتریکی5-Pin connector
6-Pin connector
مایع پرکنندهجیوه
تنظیم نقطه صفرخیر
تنظیم نقطه اسپنخیر
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی80% ± 1%

کاربرد های سنسور فشار اکسترودر سند سری PT1XXX

برخی از کاربردهای صنعتی که در آنها می‌توان از سنسور فشار اکسترودر SAND سری PT1XXX استفاده شود عبارت‌اند از:

  • اندازه‌گیری فشار مواد مذاب در فرآيند اکستروژن و سایر فرآیندهایی که مواد در دمای بالا مذاب می‌شوند را نمایش دهد. از جمله این کاربرد ها می‌توان به تولید پروفیل، لوله های PVC و لوله های فاضلاب
  • تولید گرانول
  • فرآیند روکش کردن سیم و کابل
  • فرآیند بازیافت پلاستیک
  • فرآیند تولید مستربچ
  • فرآیند تولید بسته‌بندی محصولات غذایی و صنعتی
  • فرآيند لاستیک سازی
نام فایللینک دانلود
دیتاشیت سنسور فشار اکسترودر سند سری PT1XXXPDF Icon
