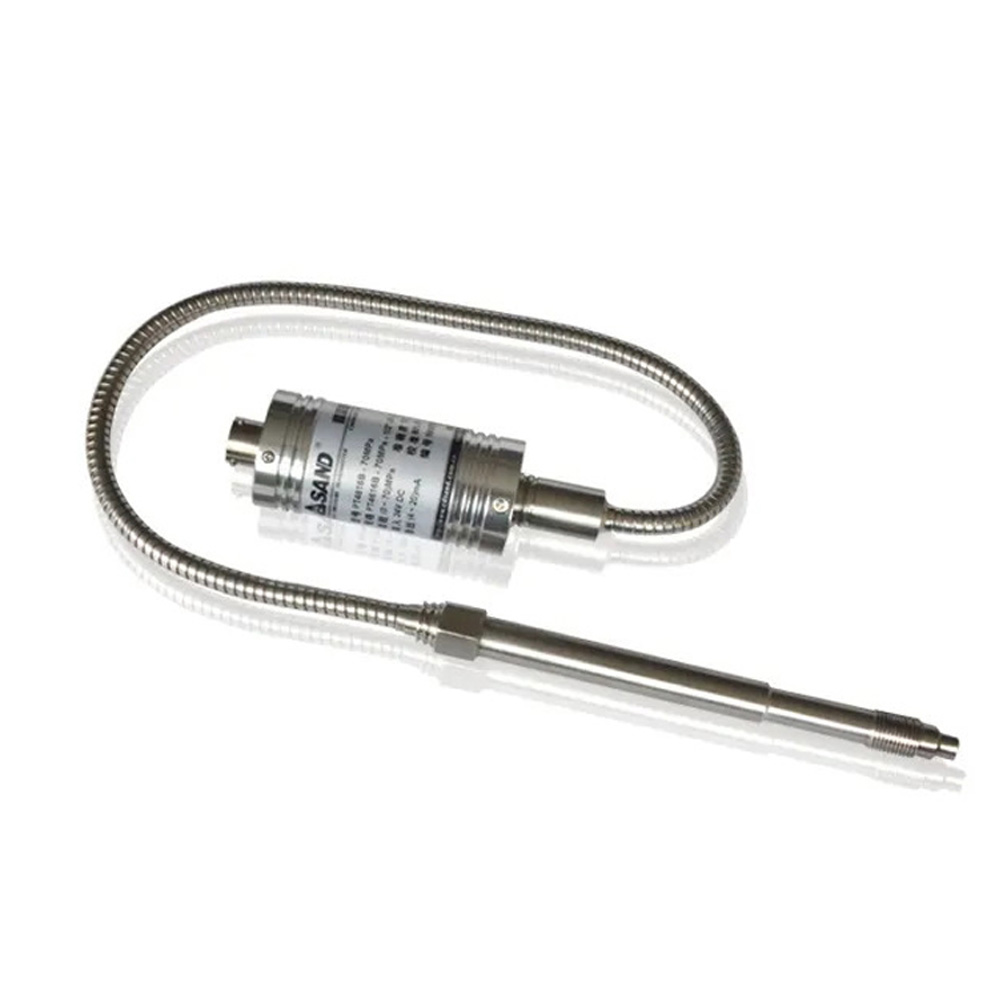

سنسور فشار مذاب SAND سری PT4XXXB دقت بالا خروجی جریانی و ولتاژی

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند سند

ویژگی‌ها:

  • محدوده اندازه‌گیری فشار: ۳۵-۰ تا ۲۰۰۰-۰ بار | ۵۰۰-۰ تا ۳۰۰۰۰-۰ psi
  • خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت، ۵ – ۰ ولت، ۵ – ۱ ولت، Safe Relay
  • سنسور دما: RTD-PT100 ، ترموکوپل تیپ K، ترموکوپل تیپ J، ترموکوپل تیپ E
  • اتصال مکانیکی:‌ 1/2UNF, M22 x 1.5 ,M18 x 1.5 ,M14 x 1.5 ,M12 x 1.5 ,M10 x 1.5 ,PF 3/8 ,G 3/4
  • اتصال الکتریکی: ۶ پین، ۷ پین، ۸ پین
  • تنظیم نقطه صفر: بله
  • تنظیم نقطه اسپن: بله

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی سنسور فشار مذاب SAND سری PT4XXXB دقت بالا خروجی جریانی و ولتاژی

مناسب برای اندازه‌گیری فشار جریان مذاب در فرآیند اکستروژن پلاستیک و تزریق پلاستیک

سنسور فشار مذاب SAND سری PT4XXXB برای اندازه‌گیری فشار مذاب در فرآیندهای اکستروژن در دماهای تا ۴۰۰ درجه سانتی‌گراد ایده‌‌آل هستند. سنسور فشار مذاب سری PT4XXXB سیگنال تقویت شده استاندارد صنعتی را ارائه می‌دهد که برای اتصال به هرگونه سیستم کنترل و مانیتورینگ مانند DCS و PLC طراحی شده‌است. سری PT4XXXB با خروجی‌های زیر در دسترس است:

  • ۴ تا ۲۰ میلی آمپر
  • ۰ تا ۲۰ میلی آمپر
  • ۰ تا ۵ ولت
  • ۰ تا ۱۰ ولت

که بر اساس نوع خروجی ها، این سنسور فشار مذاب SAND، “ترانسمیتر فشار مذاب” نامیده می‌شود.

از ویژگی‌های اصلی ترانسمیتر فشار مذاب سری PT4XXXB می‌توان به دقت بالای آن و جابه‌جایی کم نقطه صفر و اسپن ناشی از تغییرات دمای فرآیند اشاره کرد.

مدل‌های مختلف این سری شامل موارد زیر است که در قسمت بررسی تخصصی، به بررسی تفاوت بین مدل های مختلف خواهیم پرداخت:
• PT4516B

• PT4616B

• PT4626B



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار مذاب SAND سری PT4XXXB

خروجی جریانی یا ولتاژی، حداکثر دمای تحمل دیافراگم ۴۰۰ درجه سانتی‌گراد، قابلیت تجهیز به انواع پراب دما مانند ترموکوپل و RTD جهت اندازه‌گیری دما به‌صورت هم‌زمان

ترانسمیتر فشار مذاب، نوعی سنسور فشار مذاب است که سیگنال خروجی آنالوگ جریانی یا ولتاژی ارائه می‌کند که به‌طور خاص برای اندازه‌گیری فشار مواد مذاب طراحی شده‌است، و معمولاً در فرآیندهای صنعتی مانند اکستروژن پلاستیک یا قالب‌گیری تزریقی مورد استفاده قرار می‌گیرد. از آن جهت به آن ترانسمیتر فشار مذاب می‌گویند: زیرا نه تنها فشار را اندازه‌گیری می‌کند، بلکه آن را به سیگنال الکتریکی نیز تبدیل می‌کند و امکان نظارت و ادغام آسان با انواع سیستم‌های کنترل و مانیتورینگ را فراهم می‌کند.

سنسور فشار مذاب SAND سری PT4XXXB به‌طور خاص برای مقاومت در برابر شرایط سخت محیط‌های با دمای بالا و فشار بالا که اغلب در پردازش مواد مذاب با آن مواجه می‌شوند، مهندسی شده‌است و دارای ساختاری قدرتمندی‌ست که از موادی استفاده می‌کند که می‌تواند در برابر این شرایط چالش برانگیز مقاومت کند و اندازه‌گیری فشار دقیق را در یک دوره طولانی مدت حفظ کند.

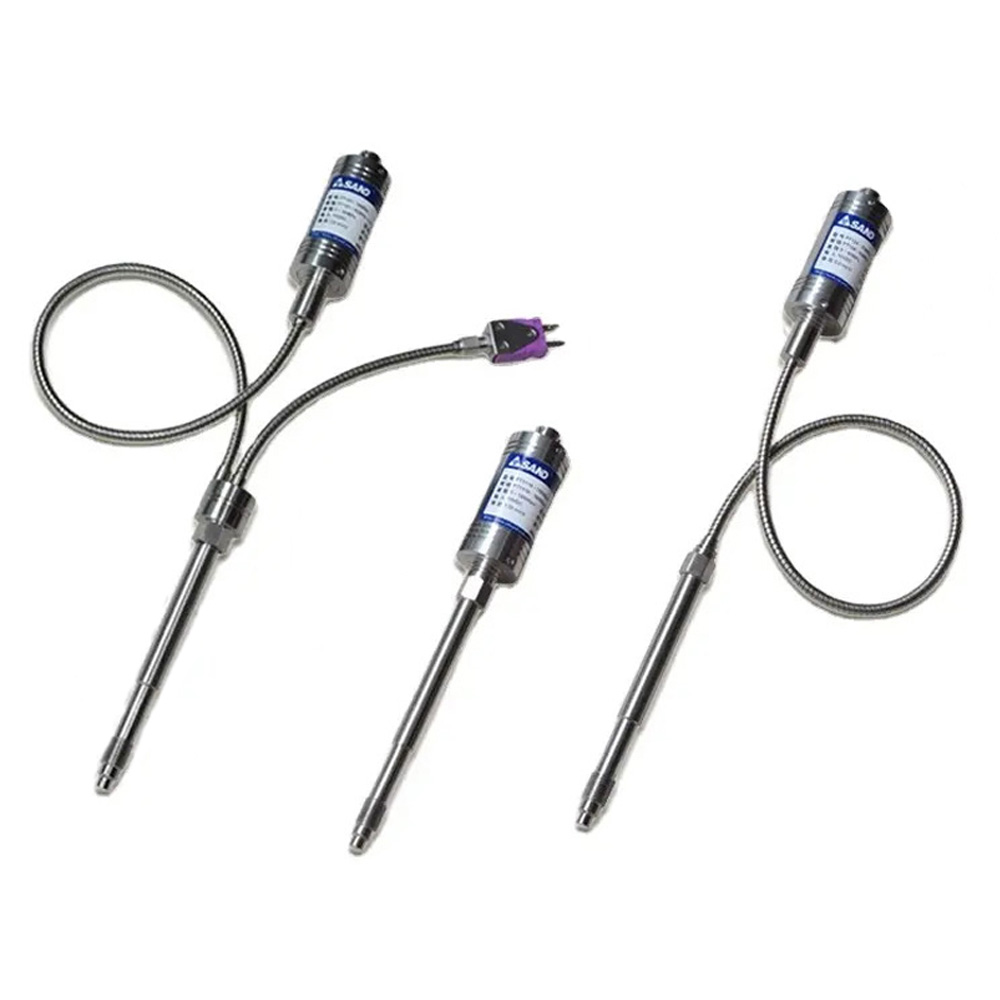

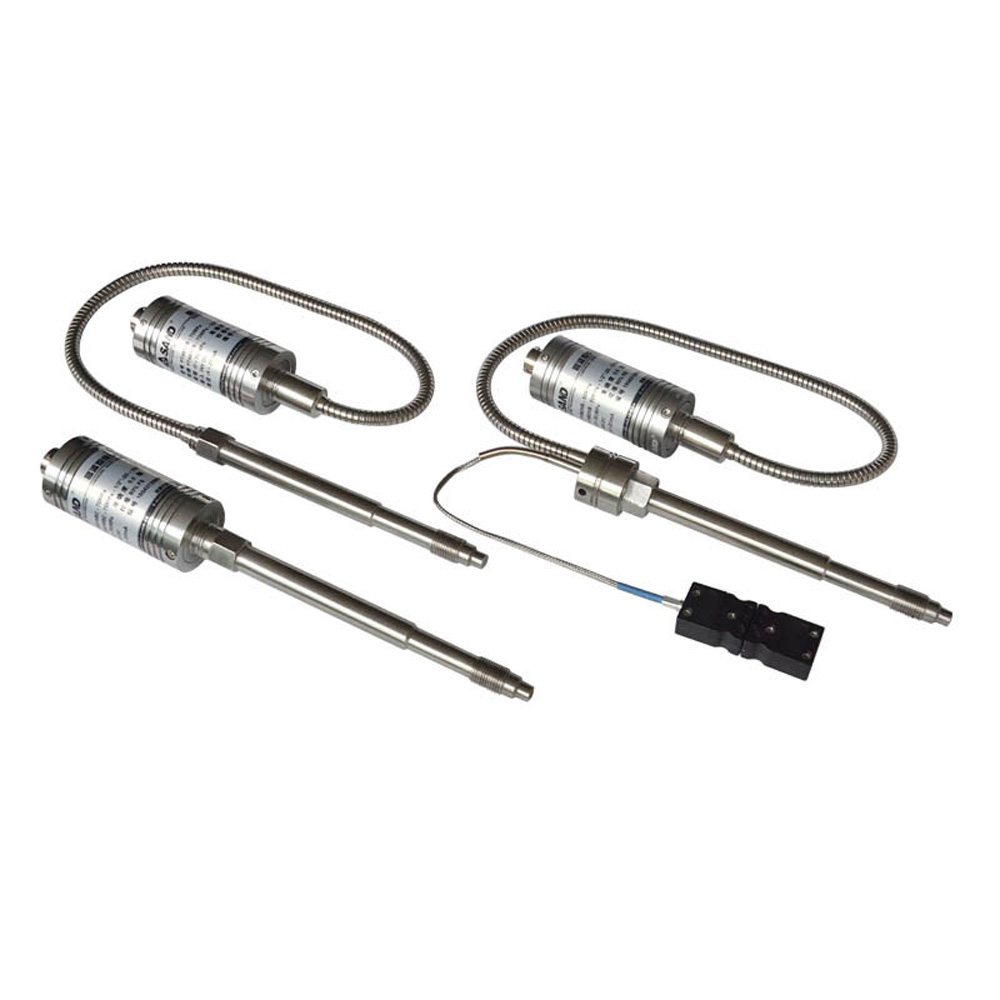

سنسور فشار مذاب سند سری PT4XXXB سه مدل متمایز ارائه می‌کند:

  • غلاف سخت
  • غلاف سخت + کپیلاری منعطف
  • غلاف سخت + کپیلاری منعطف + سنسور دما

هر مدل، نیازها و کاربردهای خاصی را برآورده کرده و انعطاف‌پذیری و تطبیق‌پذیری را برای تنظیمات مختلف فراهم می‌کند.



طراحی سنسور فشار اکسترودر SAND سری PT1XXXB

غلاف سخت

این مدل دارای نوعی از طراحی سنسور است که در آن ترانسدیوسر فشار مستقیماً به یک غلاف سخت متصل است. غلاف سخت، پایداری و استحکام را فراهم می‌کند و آن‌را برای کاربردهایی که فضای محدود وجود دارد مناسب می‌کند. غلاف می‌تواند در طول های مختلفی بر حسب نیاز مصرف‌کننده ساخته شود، اما باید توجه داشت در این سبک طراحی، به دلیل نزدیکی ترانسدیوسر به فرآیند و تاثیرپذیری از دمای آن، دقت و درستی سنسور فشار دستخوش تغییرات بسیار کوچکی خواهد شد و این دسته از سنسور ها برای کاربرد های مذاب در دما های محیطی بسیار بالا پیشنهاد نمی‌شوند.

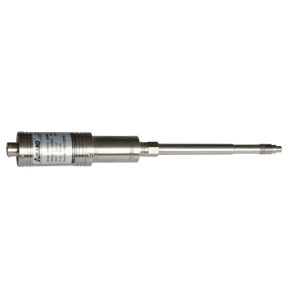

سنسور فشار ملت SAND سری PT3XXXB خروجی جریانی و ولتاژی برای اکسترودر

غلاف سخت + کپیلاری منعطف

در این سبک طراحی، سنسور فشار با استفاده از یک کپیلاری منعطف به دستگاه متصل می‌شود. غلاف همچنان پایداری و استحکام را فراهم می‌کند، در حالی که کپیلاری منعطف این امکان را می‌دهد تا درجاتی از حرکت یا انعطاف‌پذیری در موقعیت‌یابی فراهم شود. استفاده از این نوع طراحی زمانی سودمند است که شما نیاز دارید سنسور را در یک مکان در دسترس یا راحت‌تر قرار دهید و در عین حال اندازه‌گیری دقیق فشار را حفظ کنید. پیشنهاد سنجش فرا هوشمند برای کاربرد های اکستروژن و تزریق استفاده از این نوع طراحی است.

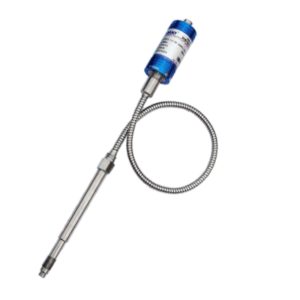

سنسور فشار اکسترودر SAND سری PT1XXXB خروجی جریانی و ولتاژی

غلاف سخت + کپیلاری منعطف + سنسور دما (پراب دما)

این سبک طراحی پیشرفته‌تر شامل تمام ویژگی‌های مدل غلاف سخت و کپیلاری منعطف، به‌علاوه یک سنسور دمای بیشترست که امکان اندازه‌گیری هم‌زمان فشار و دما را فراهم می‌کند و داده‌های ارزشمندی را برای کنترل و نظارت فرآیند ارائه می‌دهد. این طراحی به‌ویژه زمانی سودمند است که تغییرات دما برای پیشبرد کاربرد بسیار مهم است.

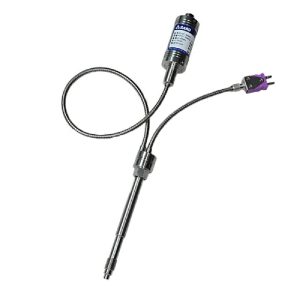

سنسور فشار اکسترودر SAND سری PT1XXX خروجی میلی ولت به ولت



فناوری اندازه‌گیری در سنسور فشار مذاب SAND سری PT4XXXB

فناوری four-arm bonded foil strain gauge wheatstone bridge یک اصل اندازه‌گیری است که به‌صورت رایج در سنسور های فشار مذاب استفاده می‌شود. استرین گیج پل وتستون یک پیکربندی مدار الکتریکی رایج است که امکان اندازه‌گیری دقیق کرنش یا تغییر شکل در یک شیء را فراهم می‌کند. در مورد سنسور فشار مذاب، از این اصل برای اندازه‌گیری تغییرات جزیی در شکل دیافراگم سنسور ناشی از فشار اعمال شده ‌استفاده می‌شود.

نحوه عملکرد این فناوری به این صورت است که سنسور دارای چهار گیج فشار است که به یک فویل متصل می‌شوند و مدار پل وتستون را تشکیل می‌دهند. هنگامی که فشار به سنسور (دیافراگم) اعمال می‌شود، تغییر کوچکی در شکل حسگر ایجاد می‌کند و در نتیجه تغییر متناسبی در مقاومت گیج های فشار ایجاد می‌شود. با اندازه‌گیری ولتاژ خروجی حاصل از پل وتستون، سنسور می‌تواند فشار اعمال شده را به دقت اندازه‌گیری کند. این اصل اندازه‌گیری، خوانش فشار قابل اعتماد و دقیقی را تضمین می‌کند.



مشخصات سنسور فشار مذاب SAND سری PT4XXXB

محدوده اندازه‌گیری فشار

محدوده اندازه‌گیری فشار یک سنسور به محدوده فشارهایی اشاره دارد که سنسور فشار مذاب قادر به اندازه‌گیری آن است. در مورد سنسور فشار مذاب سند سری PT4XXXB، دیتاشیت بیان می‌کند که محدوده فشار سنسور از ۰ تا ۳۵ بار تا ۰ تا ۲۰۰۰ بار است.

به بیان ساده، حداقل و حداکثر محدوده فشار، فشاری را که سنسور می‌تواند به دقت اندازه‌گیری کند را نشان می‌دهد. در مورد سنسور فشار مذاب سند سری PT4XXXB، کمترین محدوده فشار قابل انتخاب می‌تواند از ۰ تا ۳۵ بار و بیشترین محدوده فشار قابل انتخاب از ۰ تا  ۲۰۰۰ بار است و دیگر رنج های فشار در این محدوده قرار خواهند گرفت.

خروجی ترانسمیتر فشار مذاب SAND سری PT4XXXB

سنسور فشار مذاب گزینه‌های خروجی متعددی را ارائه می‌دهد که در ذیل ذکر شده‌است:

  • ۴-۲۰ میلی‌آمپر: این گزینه خروجی سیگنال جریانی را ارائه می‌دهد که به صورت خطی بین ۴ میلی‌آمپر و ۲۰ میلی‌آمپر متغیر است که مربوط به فشار اندازه‌گیری شده‌است. این یک فرمت خروجی آنالوگ رایج در کاربردهای صنعتی است که سیگنال قوی و قابل اعتمادی را ارائه می‌دهد که می‌تواند به راحتی در سیستم‌های کنترل و مانیتورینگ ادغام شود.
  • ۰-۲۰ میلی‌آمپر: مشابه گزینه ۲۰-۴ میلی‌آمپر، این گزینه خروجی سیگنال جریانی را ارائه می‌دهد که از ۰ میلی‌آمپر تا ۲۰ میلی‌آمپر متغیر است. اگر کاربرد شما به نقطه شروع صفر نیاز داشته باشد، می‌تواند مناسب باشد، نه این‌که حداقل فشار با مقدار غیر صفر نشان داده شود.
  • ۰-۱۰ ولت، ۵-۰ ولت، ۵-۱ ولت: این گزینه‌های خروجی، سیگنال‌های ولتاژی را ارائه می‌دهند که به صورت خطی در محدوده ولتاژ مشخص شده، مطابق با محدوده فشار اندازه‌گیری شده، متفاوت است. خروجی‌های ولتاژ معمولاً در کاربردهای مختلف مورد استفاده قرار می‌گیرند و می‌توانند به راحتی با ماژول‌های ورودی آنالوگ یا دستگاه‌هایی که سیگنال‌های ولتاژ را به1 عنوان ورودی می‌پذیرند ارتباط برقرار کنند.
  • Safe Relay: خروجی Safe Relay یک گزینه ویژه است که از یک رله برای ارائه سیگنال سوییچینگ الکتریکی استفاده می‌کند و می‌تواند در کاربردهایی مفید باشد که به یک رله سوییچ جهت ایمنی فرآیند بر اساس آستانه فشار از پیش تعیین شده نیاز دارید. (آستانه فشار پیش از خرید و در خود کارخانه سازنده تعیین و فعال خواهد شد)

مناسب‌ترین گزینه خروجی به عواملی مانند سازگاری با سیستم کنترل موجود، فرمت سیگنال مورد نیاز و شرایط استفاده بستگی دارد.

دقت ترانسمیتر فشار مذاب سند سری PT4XXXB

دقت برای سنسور فشار مذاب عامل مهمی است که باید هنگام ارزیابی قابلیت اطمینان تجهیز در نظر گرفته شود. دقت یک سنسور حداکثر انحراف یا خطا را نشان می‌دهد که می‌تواند بین مقدار فشار واقعی در فرآیند و مقدار اندازه‌گیری شده توسط سنسور رخ دهد.

FS% مخفف “درصد مقیاس کامل“، به حداکثر خطا به عنوان درصدی از محدوده مقیاس کل اندازه‌گیری اشاره دارد. به عنوان مثال، اگر محدوده فشار سنسور ۰ تا ۱۰۰ بار باشد، %FS حداکثر خطای مجاز را به عنوان درصدی از محدوده ۱۰۰ بار (کل محدوده فشار) نشان می‌دهد.

و در نهایت  %۰.۵ ≤± از مقیاس کل (FS) به این معنی است که حداکثر انحراف فشار اندازه‌گیری شده توسط سنسور در حداکثر تا ۰.۵٪ ± از محدوده مقیاس کل خواهد بود. یعنی اگر محدوده مقیاس کامل ۱۰۰ بار باشد، حداکثر خطای مجاز ۰.۵± درصد از ۱۰۰ بار است که ۰.۵± بار است.

به بیان ساده، دقت یک سنسور فشار مذاب به ما می‌گوید که خوانش‌های سنسور می‌تواند حداکثر تا ۰.۵± درصد از محدوده مقیاس کل منحرف شود. هرچه مقدار درصد کوچکتر باشد، دقت سنسور بیشتر است. توجه به این نکته نیز مهم است که دقت سنسور معمولاً به عنوان مقدار حداکثری ارائه می‌شود و عملکرد واقعی سنسور ممکن است حتی در محدوده مشخص شده بهتر باشد.

سنسور دما

سنسور فشار مذاب سند سری PT4XXXB می‌تواند به انواع سنسور دما مجهز شود و یک ویژگی اضافی برای نظارت بر دما در کنار فشار فراهم کند. انواع مختلف سنسورهای دما ذکر شده در دیتاشیت به صورت زیر شرح داده می‌شود:

  • ترموکوپل تیپ J: ترموکوپل ها سنسور دمایی هستند که بر اساس اختلاف دما بین دو فلز غیر مشابه سیگنال ولتاژ تولید می‌کنند. ترموکوپل نوع J به نوع خاصی از ترموکوپل اشاره دارد که از آهن و کنستانتان به عنوان مواد ترموکوپل استفاده می‌کند و برای طیف وسیعی از اندازه‌گیری دما مناسب است.
  • ترموکوپل تیپ K: مشابه گزینه قبلی، ترموکوپل تیپ K نوع دیگری از ترموکوپل است که از کرومل و آلومل به عنوان مواد ترموکوپل استفاده می‌کند. محدوده دمایی وسیع تری نسبت به ترموکوپل نوع J دارد و به‌طور گسترده‌تری در کاربردهای مختلف صنعتی استفاده می‌شود.
  • ترموکوپل تیپ E: ترموکوپل تیپ E نوع دیگری از ترموکوپل است که از کرومل و کنستانتان به عنوان مواد ترموکوپل استفاده می‌کند. دقت بسیار خوبی را ارائه می‌دهد و به ویژه در کاربردهایی که شامل محدوده دمایی پایین‌تری هستند مفید است.
  • RTD مدل PT100: سنسور PT100 دما را بر اساس تغییر مقاومت عنصر پلاتین با دما اندازه‌گیری می‌کند. سنسورهای RTD به دلیل دقت و پایداری بالا شناخته شده‌اند که آن‌ها را برای اندازه‌گیری دقیق دما مناسب می‌کند.

انتخاب مناسب‌ترین سنسور دما به عواملی مانند محدوده دمایی فرآیند شما، سازگاری با سیستم مانیتورینگ شما و دقت مورد نیاز اندازه‌گیری دما بستگی دارد.

با تجهیز سنسور فشار مذاب سند سری PT4XXXB به یکی از این سنسورهای دما، می‌توانید به‌طور هم‌زمان، دما را در کنار فشار کنترل کنید و امکان کنترل و نظارت جامع فرآیند را فراهم کنید.

ولتاژ تغذیه

ولتاژ تغذیه سنسور فشار مذاب PT4XXXB که از ۹ تا ۳۶ ولت دی سی است به محدوده ولتاژهای جریان مستقیم (DC) اشاره دارد که می‌تواند برای تغذیه سنسور فشار مذاب ارائه شود. پیشنهاد ما استفاده از یک منبع تغذیه جریان مستقیم ۲۴ ولت برای سنسور فشار مذاب SAND سری PT4XXXB می‌باشد.

همچنین مهم است که مطمئن شوید منبع تغذیه‌ای که انتخاب می‌کنید ولتاژ DC ثابت و تنظیم شده را در محدوده مشخص شده ارائه می‌دهد. نوسانات یا افزایش ولتاژ خارج از محدوده مشخص شده ممکن است بر عملکرد سنسور تاثیر بگذارد یا حتی به آن آسیب برساند.

محدوده دمای دیافراگم ترانسمیتر فشار مذاب SAND سری PT4XXXB

محدوده دمای دیافراگم سنسور فشار مذاب سری PT4XXXB، بین ۰ تا ۴۰۰ درجه سانتی‌گراد است و به محدوده دمایی اشاره دارد که دیافراگم سنسور فشار مذاب می‌تواند بدون آسیب تحمل کند. همان‌طور که می‌دانیم، دیافراگم یک جزء حیاتی از سنسور فشار مذاب است که مسئول تشخیص فشار اعمال شده‌است و معمولاً یک غشای نازک، انعطاف‌پذیر و حساس است که تحت تغییرات فشار تغییر شکل می‌دهد.

بنابراین توانایی دیافراگم برای تحمل دماهای بالاتر، اندازه‌گیری فشار دقیق و قابل اعتماد را در محیط‌های سخت و با دمای بالا تضمین می‌کند. این به حفظ عملکرد سنسور کمک می‌کند و دوام آن‌را در چنین شرایطی افزایش می‌دهد.

توجه به این نکته مهم است که محدوده دمای دیافراگم، نشان‌دهنده تحمل دمای خود دیافراگم است، اما لزوماً به این معنی نیست که کل سنسور یا قطعات الکترونیکی آن می‌توانند در محدوده دمایی مشابهی مقاومت کنند. سایر اجزا سنسور، مانند بدنه یا ترانسدیوسر، محدودیت‌های دمایی متفاوتی داشته باشند.

مشخصات مکانیکی سنسور فشار مذاب سند سری PT4XXXB

اتصال مکانیکی به اتصال فیزیکی بین سنسور فشار مذاب و فرآیند، سیستم یا دستگاهی که در آن نصب می‌شود اشاره دارد. یک اتصال مکانیکی استاندارد باید اتصال ایمن و بدون نشتی را تضمین کند و امکان انتقال فشار از فرآیند به سنسور را فراهم کند. اتصالات مکانیکی ترانسمیتر فشار مذاب سند سری PT4XXXB به شرح زیر می‌باشد:

  • 1/2″-20UNF: این به یک رزوه با قطر ۱/۲ اینچ با ۲۰ رزوه در هر اینچ، با استفاده از استاندارد رزوه Unified Fine ( UNF) اشاره دارد.
  • M22 x 1.5: نشان‌دهنده اندازه رزوه متریک با قطر ۲۲ میلی‌متر و گام ۱.۵ میلی‌متر است.
  • M18 x 1.5: نشان‌دهنده اندازه رزوه متریک با قطر ۱۸ میلی‌متر و گام ۱.۵ میلی‌متر است.
  • M14 x 1.5: نشان‌دهنده اندازه رزوه متریک با قطر ۱۴ میلی‌متر و گام ۱.۵ میلی‌متر است.
  • M12 x 1.5: نشان‌دهنده اندازه رزوه متریک با قطر ۱۲ میلی‌متر و گام 1.5 میلی‌متر است.
  • M10 x 1.5: نشان‌دهنده اندازه رزوه متریک با قطر ۱۰ میلی‌متر و گام ۱.۵ میلی‌متر است.
  • PF 3/8″: در این نوع اتصال PF مخفف Pipe Thread Fine است و به رزوه‌ای با قطر ۳/۸ اینچ اشاره دارد.
  • G 3/4″: برای این نوع اتصال G مخفف General Purpose است و این نشان‌دهنده یک رزوه با قطر ۳/۴ اینچ با استفاده از استاندارد رزوه G است.

انتخاب اتصال مکانیکی به الزامات و اتصالات خاص مورد استفاده در کاربرد شما بستگی دارد. ضروری است که اتصالات یا پورت‌های موجود در سیستم خود را در نظر بگیرید و اندازه رزوه‌ای را انتخاب کنید که با آن اتصالات مطابقت داشته باشد یا به راحتی قابل تطبیق باشد. هیچ اندازه یا نوع رزوه‌ای بهتر در بین گزینه‌های لیست شده وجود ندارد.

متریال اتصال مکانیکی

متریال سازنده اتصال مکانیکی، به مواد و پوشش‌های مختلف موجود برای اتصال مکانیکی سنسور فشار مذاب اشاره دارد. اکنون قصد داریم متریال و پوشش های سنسور فشار مذاب سند سری PT4XXXB را بررسی کنیم:

  • INCONEL® 718 با پوشش TiAIN (نیترید آلومینیوم تیتانیوم): INCONEL® 718 یک آلیاژ مبتنی بر نیکل با استحکام بالا و مقاوم در برابر خوردگی است که به دلیل خواص مکانیکی عالی و مقاومت در برابر محیط‌ های خشن شناخته شده‌است.
  • هنگامی که با یک پوشش TiAIN (نیترید آلومینیوم تیتانیوم) ترکیب می‌شود، سختی سطح، مقاومت در برابر سایش و دوام کلی آن را افزایش می‌دهد. این ترکیب اغلب برای کاربردهایی انتخاب می‌شود که در آن شرایط سایشی یا سختی وجود دارد که می‌تواند باعث سایش اتصال مکانیکی شود.
  • INCONEL® 718 با پوشش TiN (نیترید تیتانیوم): INCONEL® 718 با پوشش نیترید تیتانیوم همچنین سختی، مقاومت در برابر سایش و مقاومت در برابر خوردگی را برای اتصال مکانیکی افزایش می‌دهد. پوشش TiN اصطکاک کمی را ارائه می‌دهد و می‌تواند ظاهری طلایی رنگ ایجاد کند. این ترکیب برای کاربردهایی که مقاومت در برابر سایش و مقاومت در برابر خوردگی ضروری است مناسب است.
  • INCONEL® 718 با پوشش Hastelloy: هستلوی خانواده‌ای از آلیاژهای مقاوم در برابر خوردگی است که به دلیل مقاومت استثنایی خود در برابر طیف وسیعی از سیال‌های خشن صنعتی شناخته شده‌است. ترکیب INCONEL® 718 با پوشش هستلوی خواص مقاومت در برابر خوردگی اتصال مکانیکی را بیشتر می‌کند.

انتخاب متریال اتصال مکانیکی و پوشش آن بستگی به نیازهای خاص کاربرد شما دارد، از جمله محیط کار، سایش احتمالی و نوع سیال یا موادی که دیافراگم با آن‌ها تماس خواهد داشت.

طول غلاف سنسور فشار مذاب SAND سری PT4XXXB

طول غلاف یا پروب سنسور فشار مذاب، مزایا و معایبی برای نصب سنسور بر روی دستگاه یا فرآیند دارد. طول غلاف مشخص شده بر حسب میلی‌متر ارائه می‌شود و شامل گزینه‌هایی مانند ۷۶ میلی‌متر، ۱۰۰ میلی‌متر، ۱۵۰ میلی‌متر، ۲۲۸ میلی‌متر و ۳۰۵ میلی‌متر است.

هنگام نصب سنسور فشار مذاب بر روی دستگاه یا فرآیند، طول غلاف یک عامل مهم است و تعیین می‌کند که سنسور تا چه اندازه می‌تواند به فرآیند (یا دیواره درونی سیلندر) برسد تا فشار را به‌طور دقیق اندازه‌گیری کند. طول غلاف باید بر اساس عمقی که می‌خواهید فشار را اندازه‌گیری کنید انتخاب کنید.

طول کپیلاری

طول کپیلاری منعطف، به طول لوله کپیلاری اشاره دارد که غلاف سنسور فشار مذاب را به بدنه، که شامل مدارات و قطعات الکترونیکی است، متصل می‌کند. برای سنسور فشار مذاب سند سری PT4XXXB طول کپیلاری مشخص شده ۴۷۰ میلی‌متر (۴۷ سانتی متر) است.

اتصال الکتریکی

انواع اتصالات الکتریکی مشخص شده برای سنسور فشار مذاب SAND سری PT4XXXB، کانکتور سوکتی ۵ پین، ۶ پین و ۸ پین می‌باشد. این اعداد تعداد پین‌ها یا ترمینال‌های موجود در کانکتور را نشان می‌دهد.

ZHYQ PT124B 125 PT124B 125T 5
اتصال الکتریکی کانکتور ۵ پین

اتصال الکتریکی به عنوان ‌رابط بین سنسور فشار مذاب و سیستم الکتریکی کنترل یا مانیتور عمل می‌کند.

نقاط صفر و اسپن قابل تنظیم

وقتی که گفته می‌شود که سنسور فشار مذاب PT4XXXB “صفر و فول اسپن قابل تنظیم” دارد، به این معنی است که سنسور فشار مذاب امکان تنظیم نقطه صفر (Zero Point) و فول اسپن (Full Span) سیگنال خروجی را فراهم می‌کند. نقطه صفر به مقدار سیگنال خروجی زمانی که فشاری به سنسور وارد نمی‌شود اشاره دارد. تنظیم صفر به شما امکان می‌دهد سنسور را طوری کالیبره کنید تا فشار صفر یا نقطه مرجع پایه را به دقت اندازه‌گیری کنید. با تنظیم صفر می‌توانید سیگنال خروجی سنسور را با مقدار مرجع مورد نظر تراز کنید.

نقطه فول اسپن به حد بالای سیگنال خروجی که سنسور می‌تواند ارائه کند، اشاره دارد. تنظیم نقطه فول اسپن به شما این امکان را می‌دهد تا حد بالایی سیگنال خروجی سنسور را در محدوده فشار مورد نظر کالیبره کنید و از خوانش دقیق سنسور اطمینان حاصل کنید.

روش دقیق تنظیم نقطه صفر و اسپن ممکن است بسته به مدل یا طراحی سنسور فشار مذاب متفاوت باشد. به‌طور معمول، سنسور دارای پیچ های تنظیمی است که امکان تنظیم دقیق نقاط صفر و فول اسپن را فراهم می‌کند. این تنظیمات را می‌توان در طول راه‌اندازی اولیه یا به عنوان بخشی از روش‌های کالیبراسیون دوره‌ای انجام داد.

کالیبراسیون شنت داخلی

کالیبراسیون شنت داخلی یک ویژگی است که برخی از سنسورهای فشار مذاب برای تولید خروجی توسط یک تحریک الکتریکی تا ۸۰٪ از مقیاس کل اندازه‌گیری را دارند. این ویژگی می‌تواند به شما در تنظیم دقیق سیستم کنترل یا عیب‌یابی ترانسمیتر فشار مذاب خود کمک کند.

کالیبراسیون شنت داخلی تکنیکی برای شبیه‌سازی کرنش (Strain) در مدار پل وتسون استرین گیج (کرنش سنج) پیزو مقاومتی با شنت کردن یک پایه از پل است (پل وتسون از چهار پیزورزیستور تشکیل شده است که هریک، یک پایه از پل وتسون محسوب می‌شود). برای فعال کردن کالیبراسیون شنت داخلی، باید دو پایه را اتصال کوتاه کنید (پایه‌هایی که در دیتاشیت سنسور فشار اکسترودر SAND سری PT1XXXB مشخص می‌شود). این عمل یک خروجی شبیه‌سازی شده تولید می‌کند که می‌توانید از آن برای کالیبره یا مقیاس بندی ابزار دقیق خود استفاده کنید.

توجه به این نکته ضروری است که کالیبراسیون شنت یک روش استاندارد است که توسط سازنده برای کالیبره کردن خروجی سنسور قبل از تحویل به مشتری انجام می‌شود. با این حال، کالیبراسیون مجدد دوره ای نیز ممکن است برای حفظ دقت طولانی مدت و در نظر گرفتن هرگونه تغییر در طول زمان لازم باشد.

نحوه نصب سنسور فشار اکسترودر SAND سری PT1XXXB

  • در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار اکسترودر SAND سری PT1XXXB اشاره کنیم:
  • محل نصب: مکانی را برای نصب سنسور فشار اکسترودر SAND انتخاب کنید که نزدیک مسیر جریان مذاب باشد (مانند هد) و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: دیافراگم سنسور فشار مذاب باید با مسیر جریان مذاب به‌صورت مماس و با بدنه داخلی مسیر عبور مذاب، هم‌سطح باشد.

نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور فشار اکسترودر PT1XXXB به درستی ایمن و عایق شده باشند. از اندازه مناسب کابل استفاده کنید و دستورالعمل های تولید کننده را برای سیم کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می‌توانید اطمینان حاصل کنید که سنسور فشار مذاب، خوانش دقیق و قابل اعتمادی را برای اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سؤال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.



مدل‌های مختلف سنسور فشار مذاب SAND سری PT4XXXB

سنسور فشار مذاب سند سری PT4516B

پارت نامبر PT4516B، متعلق به سبک طراحی غلاف سخت می‌باشد که دارای اتصال الکتریکی کانکتوری 6 پین است.

سنسور فشار مذاب سند سری PT4616B

پارت نامبر PT4616B، متعلق به سبک طراحی غلاف + کپیلاری می‌باشد که دارای اتصال الکتریکی کانکتوری 6 پین است.

سنسور فشار مذاب سند سری PT4626B

پارت نامبر PT4626B، متعلق به سبک طراحی غلاف + کپیلاری + سنسور دما می‌باشد که دارای اتصال الکتریکی کانکتوری 6 پین است.

مشخصات سنسور فشار مذاب SAND سری PT4XXXB

شرکت سازندهSAND
کشور سازندهچین
سریPT4XXXB
نوع سنسورترانسمیتر فشار مذاب
مدلغلاف سخت
غلاف سخت + کپیلاری منعطف
غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیری4-arm bonded foil strain gauge wheatstone bridge
دامنه اندازه گیری فشار (بار)از ۳۵ - ۰ تا ۲۰۰۰ - ۰
دامنه اندازه گیری فشار (psi)از ۵۰۰ - ۰ تا ۳۰۰۰۰ - ۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۲۰۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۹۰۰۷.۵
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال جریانی ۰ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۱۰ ولت
سیگنال ولتاژی ۰ تا ۵ ولت
سیگنال ولتاژی ۱ تا ۵ ولت
Safe Relay
دقت و درستی≤ ± 0.5 %FS
سنسور دمابله
نوع سنسور دماE ترموکوپل نوع
J ترموکوپل نوع
K ترموکوپل نوع
RTD-PT100
ولتاژ تغذیهاز ۹ تا ۳۶ ولت دی سی
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۴۰۰
اتصال مکانیکی1/2″-20UNF
M22 x 1.5
M18 x 1.5
M14 x 1.5
M12 x 1.5
M10 x 1.5
PF 3/8"
G 3/4"
جنس اتصال مکانیکیINCONEL® 718 With TiAIN Coating (Titanium Aluminum Nitride)
INCONEL® 718 With TiN Coating (Titanium Nitride)
INCONEL® 718 With DCN Coating
INCONEL® 718 With Hastelloy Coating
طول غلاف [mm]۷۶
۱۰۰
۱۵۰
۲۲۸
۳۰۵
طول کپیلاری [mm]۴۷۰
۷۶۰
اتصال الکتریکی6-Pin connector
7-Pin connector
8-Pin connector
تنظیم نقطه صفربله
تنظیم نقطه اسپنبله
نمایشگرخیر
تنظیم خودکار نقطه صفربله
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی80% ± 1%
درجه محافظت در برابر انفجارExiallBT6

کاربرد های سنسور فشار مذاب SAND سری PT4XXXB

برخی از کاربردهای صنعتی که در آنها می‌توان از سنسور فشار مذاب SAND سری PT4XXXB استفاده شود عبارت‌اند از:

  • اندازه‌گیری فشار مواد مذاب در فرآيند اکستروژن مانند تولید پروفیل، لوله های PVC و لوله های پلاستیکی فاضلاب
  • تولید گرانول
  • فرآیند روکش کردن سیم و کابل
  • فرآیند بازیافت پلاستیک
  • فرآیند تولید مستربچ
  • فرآیند تولید بسته‌بندی محصولات غذایی و صنعتی
  • فرآيند لاستیک سازی
  • تولید ظروف و تجهیزات پلاستیکی
