ترانسمیتر اختلاف فشار ZHYQ سری PT124B-3503 با دیافراگم سیل

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی‌ها:

  • فشار مرجع: اختلاف فشار (فشار تفاضلی)
  • دامنه اندازه‌گیری فشار: از ۱۰-۰ میلی‌بار تا ۲۰-۰ بار
  • دقت (FS%): ±۰.۱, ±۰.۰۷۵
  • خروجی: ۲۰-۴ میلی آمپر، ۲۰-۴ میلی آمپر هارت
  • اتصال مکانیکی:‌ Diaphragm seal and capillary, Clamp, Flange, 7/16″-20 UNF
  • جنس اتصال مکانیکی: فولاد ضد زنگ (304)، فولاد ضد زنگ (316L)، هستلوی C-276، تانتال، پُلی تترافلوئورو اتیلن
  • اتصال الکتریکی: ترمینال پیچی، کابل گلند

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی ترانسمیتر اختلاف فشار ZHYQ سری PT124B-3503 با دیافراگم سیل

ترانسمیتر فشار ZHYQ مدل PT124B-3503 از نوع دیافراگمی است که دیافراگم این ترانسمیتر اختلاف فشار برای جلوگیری از ورود سیال به داخل پورت فشار، رسوب و ایجاد مشکلات ثانویه طراحی شده‌است.

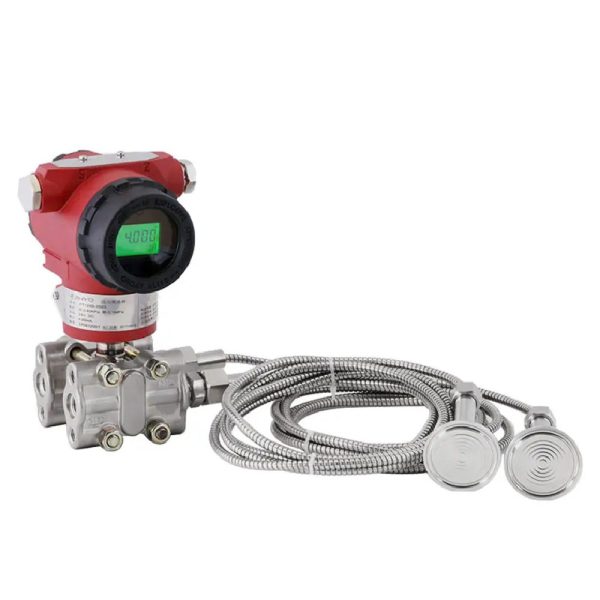

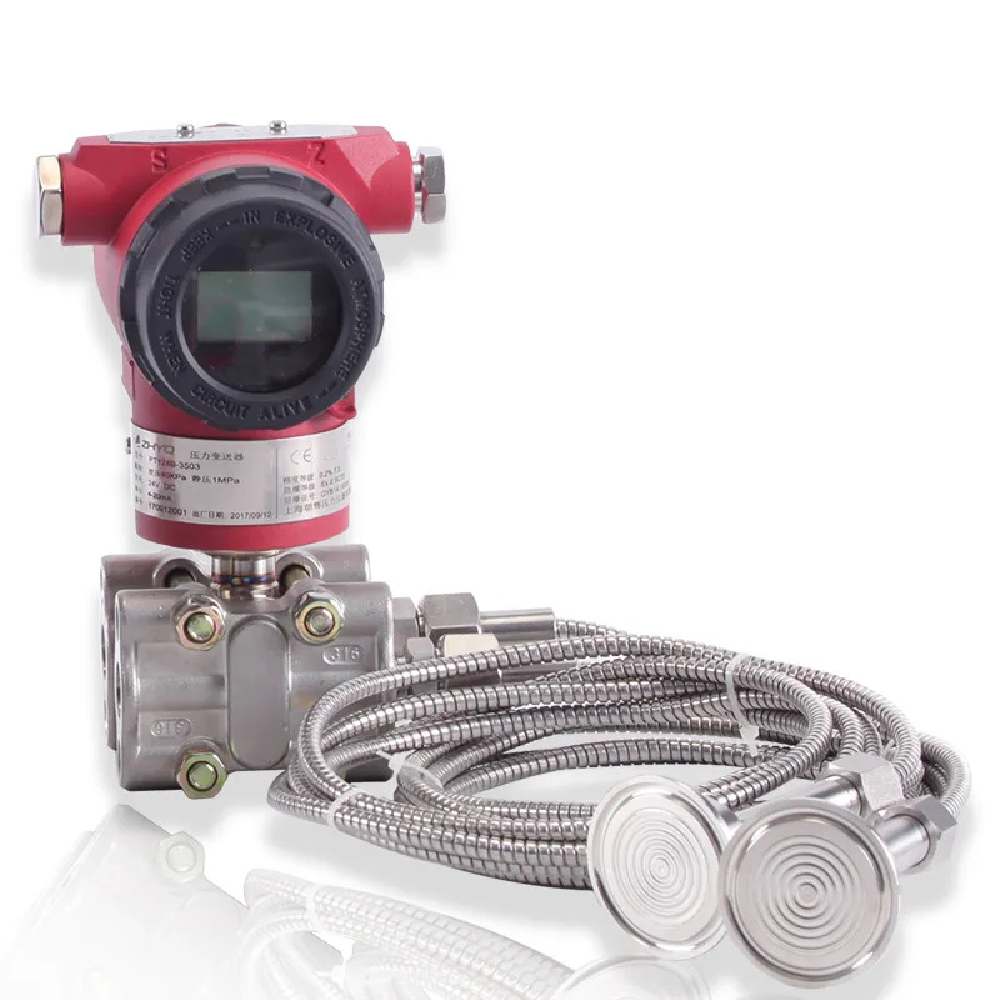

دیافراگم سیل با استفاده از کپیلاری پر از مایع پرکننده مانند روغن سیلیکون، به ترانسمیتر فشار متصل می‌شود. از مدل PT124B-3503 می‌توان برای اندازه‌گیری جریان مایع و گاز همچنین سطح، چگالی و فشار مایع استفاده کرد.
PT124B-3503 یک سیگنال ۴ تا ۲۰ میلی‌آمپر هارت مربوط به اختلاف فشار اندازه‌گیری شده را به عنوان خروجی ارائه می‌دهد. مدل PT124B-3503 همچنین توانایی راه‌اندازی و نظارت از راه دور از طریق ارتباط با RST375 TERMINAL یا مودم RSM100 دارد. PT124B-3503 محدوده اسپن ۰ تا ۱ کیلو پاسکال تا ۲ مگاپاسکال دارد و فشار نامی فلنج سطح مایع ۴/۱.۶ مگاپاسکال، ۶.۴ مگاپاسکال، ۱۰ مگاپاسکال، ۱۵۰ psi ۳۰۰ psi یا ۶۰۰ psi است.



در ارتباط با این محصول بخوانید:

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-3503
نوع سنسورترانسمیتر فشار
فشار مرجعدیفرنشیال
دامنه اندازه گیری فشار (بار)از ۱۰ - ۰ میلی‌بار تا ۲۰ - ۰ بار
حد پایین فشار (بار)۰
حد بالای فشار (بار)۲۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۹۰.۱
دقت≤ ± 0.075 %FS
≤ ± 0.1 %FS
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال جریانی ۴ تا ۲۰ میلی آمپر هارت
ولتاژ تغذیه24 V DC
حد پایین دمای سیال (°C)-۳۰
حد بالای دمای سیال (°C)۴۰۰
حد پایین دمای محیط (°C)-۲۰
حد بالای دمای محیط (°C)۶۵

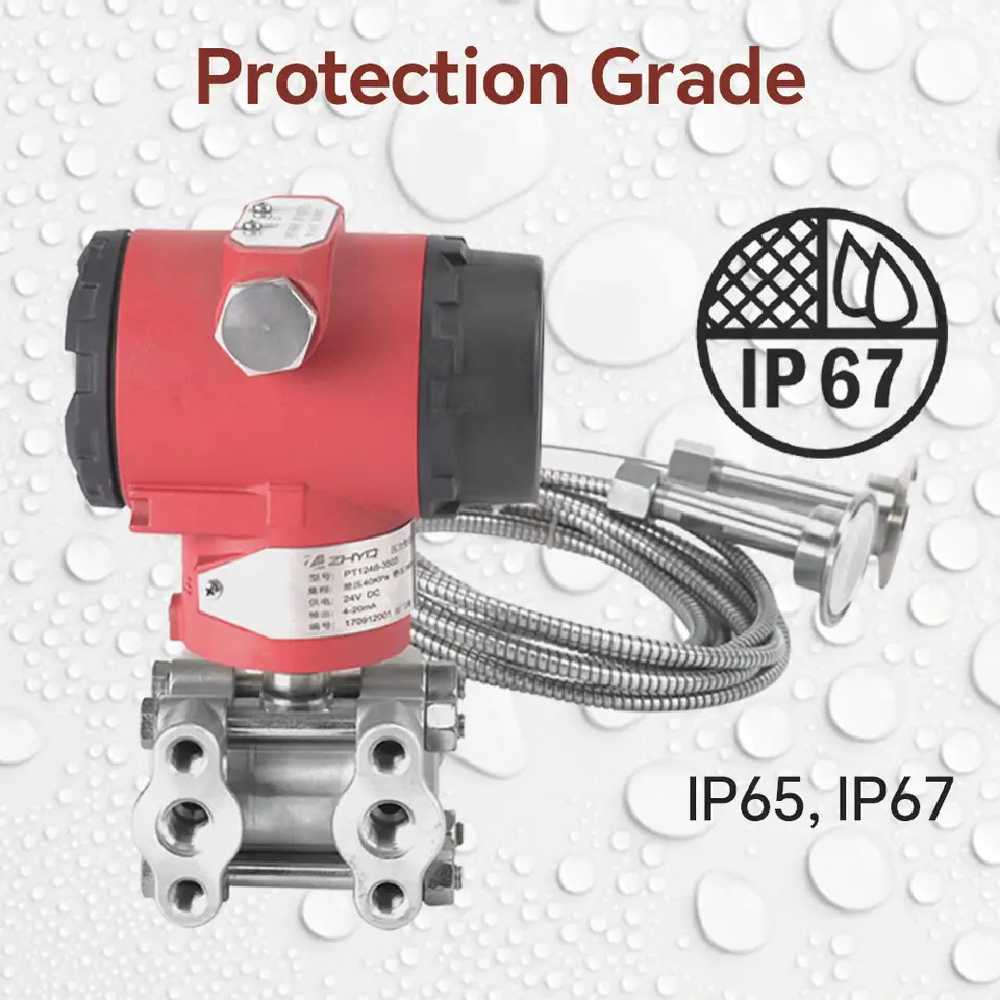

درجه حفاظتIP67
اتصال مکانیکی7/16"-20 UNF

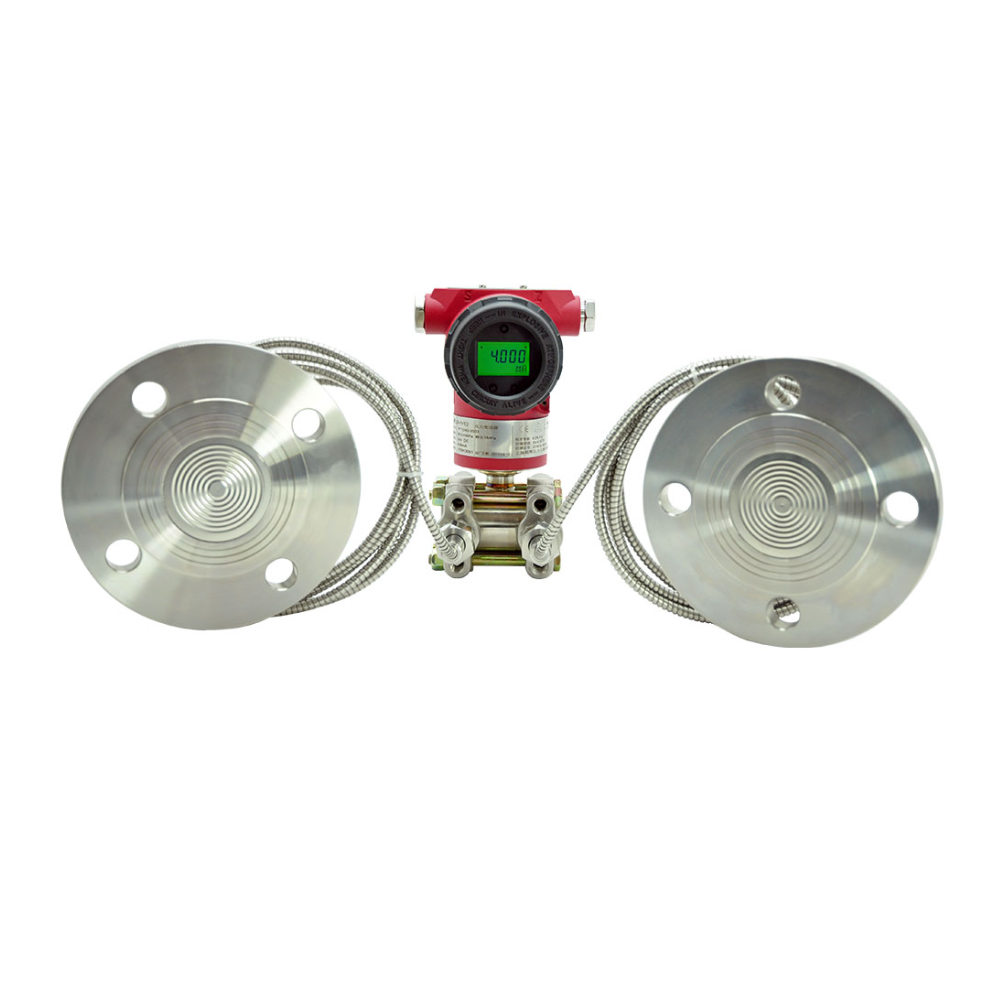

Flange
Clamp
Diaphragm seal and capillary
دارای اسنابر فشارخیر
جنس اتصال مکانیکیفولاد ضد زنگ (304)
(316L) فولاد ضد زنگ
(C-276) هاستلوی
تانتال
پُلی تترافلوئورو اتیلن
مایع پرکنندهروغن سیلیکون
اتصال الکتریکیترمینال پیچی
کابل گلند
دارای نمایشگربله
تاییدیه و گواهینامه هاCE / European Community
NEPSI / China
RCQM / Global
CMC (China Metrology Certification) / China
