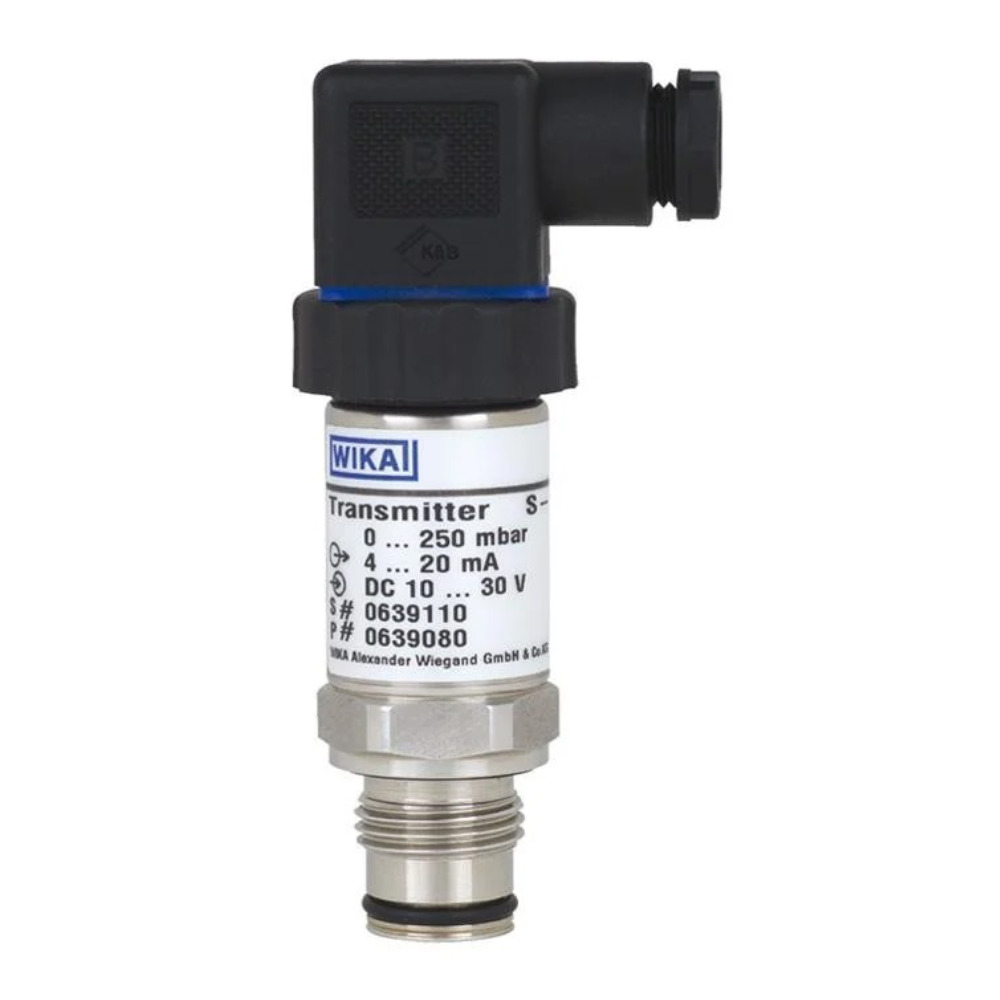

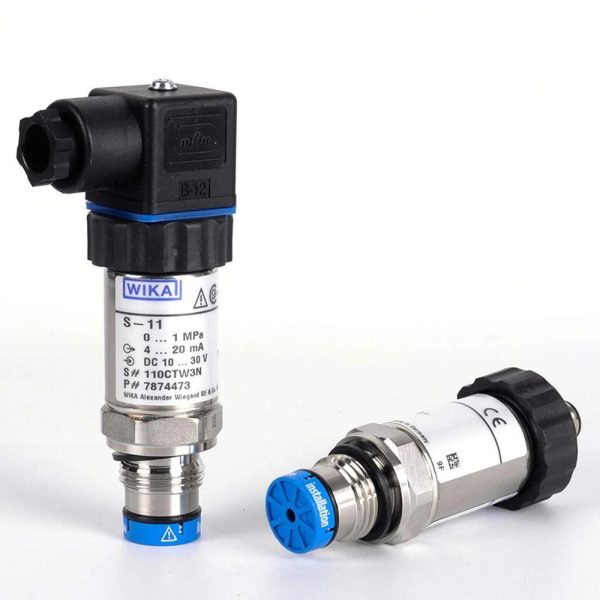

ترانسمیتر فشار دیافراگمی WIKA سری S-11 برای سیال ویسکوز یا حاوی جامدات

مشخصات ترانسمیتر فشار ویکا S11 دیافراگمی

شرکت سازنده	WIKA
کشور سازنده	آلمان
سری	WIKA - S-11
نوع سنسور	ترانسمیتر فشار
فشار مرجع	مطلق گیج (نسبی)
دامنه اندازه گیری فشار (بار)	از ۰ - ۶۰۰- میلی‌بار تا ۲۴ - ۱- بار / ۱۰۰ - ۰ میلی‌بار تا ۶۰۰ - ۰ بار
حد پایین فشار (بار)	-۱
حد بالای فشار (بار)	۶۰۰
حد پایین فشار (psi)	-۱۴.۵
حد بالای فشار (psi)	۸۷۰۲.۳
دقت	≤ ± 0.25 %FS ≤ ± 0.5 %FS
پایداری در بلند مدت	≤ ± 0.2 %FS
جزییات پایداری در بلند مدت	@ Reference conditions, per 1 year
قابلیت تنظیم	بله
زمان پاسخگویی	< 2 ms
خروجی	سیگنال جریانی ۴ تا ۲۰ میلی آمپر سیگنال جریانی ۲۰ تا ۴ میلی آمپر سیگنال ولتاژی ۰ تا ۵ ولت دی سی سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
ولتاژ تغذیه	از ۱۰ تا ۳۰ ولت دی سی از ۱۴ تا ۳۰ ولت دی سی
محافظت در برابر اتصال کوتاه	بله
محافظت در برابر قطبیت معکوس	بله
حد پایین دمای سیال (°C)	-۳۰
حد بالای دمای سیال (°C)	۱۰۰
حد پایین دمای محیط (°C)	-۲۰
حد بالای دمای محیط (°C)	۸۰
درجه حفاظت	IP65 IP67 IP68
اتصال مکانیکی	G 1/2" G 1"
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	(316L) فولاد ضد زنگ (316Ti) فولاد ضد زنگ ۱.۴۵۷۱
مایع پرکننده	روغن مصنوعی (دارای تاییدیه FDA) مناسب صنعت غذا و نوشیدنی
اتصال الکتریکی	DIN EN 175301-803-A M12x1 Cable outlet
دارای نمایشگر	خیر
تاییدیه و گواهینامه ها	CE / European Community CSA / Canada EAC / Eurasian Economic Community GOST / Russia KazInMetr / Kazakhstan MTSCHS / Kazakhstan BelGIM / Belarus Uzstandard / Uzbekistan 3-A (Sanitary Standard) / USA UkrSEPRO / Ukraine CRN / Canada

معرفی ترانسمیتر فشار ویکا S11 دیافراگمی | برای سیالات ویسکوز، چسبناک و فاسد شدنی یا حاوی جامدات معلق

متخصص در اندازه‌گیری فشار سیال های چسبناک و پر از ذرات جامد معلق

ترانسمیتر فشار مدل S-11 با دیافراگم فلاش به‌طور خاص برای اندازه‌گیری سیال‌های چسبناک، خمیر مانند، چسبنده، متبلور، پر از ذرات و آلوده طراحی شده‌است که کانال فشار اتصالات فرآیند معمولی را مسدود می‌کند.

از طریق طراحی بهینه آن، اتصال فرآیند فلاش قابلیت تمیز شدن را با دیافراگم خیس شده در فرآیند فراهم می‌کند. بنابراین، اندازه‌گیری فشار با تعمیر و نگهداری کم و بدون مشکل در کاربردهای حیاتی با سیال‌هایی که به‌طور مکرر تغییر می‌کنند نیز تضمین شده‌است.

دقت بالا، طراحی مستحکم، کیفیت کار بالا و انعطاف‌پذیری بالای پیکربندی از ویژگی‌های کلیدی مدل S-11 است.

اتصال فرآیند فلاش

تمام قسمت‌های اتصالات فرآیند ترانسمیتر فشار فلاش از فولاد ضد زنگ ساخته شده و کاملا جوش داده شده‌است و محیط را از طریق یک سیل از ابزار اندازه‌گیری فشار جدا می‌کند. بنابراین یک آب‌بندی قابل اعتماد و بدون فضای مرده بین اتصال فرآیند و محیط اندازه‌گیری تضمین می‌شود.

برای دمای متوسط بالا تا ۱۵۰ درجه سانتیگراد (۳۰۲ درجه فارنهایت)، ترانسمیتر فشار با یک عنصر خنک‌کننده یکپارچه نیز موجود است.

به‌طور خاص برای صنعت غذا و نوشیدنی، می‌توان نسخه‌ای با مایع پرکننده داخلی سیستم مطابق با FDA 21 CFR 178.3750 سفارش داد.

قابلیت‌ها:

• محصول با کیفیت بالا
• اتصال فرآیند فلاش
• مهر و موم عالی



در ارتباط با این محصول بخوانید:

• هر آنچه که باید درباره سنسور فشار بدانید | دستورالعمل استفاده + راهنمای خرید
• راهنمای کاربردی سنسور فشار دیافراگمی | کاربرد های مختلف آن در صنایع غذایی، نوشیدنی و بهداشتی
• ترنسمیتر فشار چیست و چگونه یک ترنسمیتر فشار مناسب انتخاب کنم؟

بررسی تخصصی ترانسمیتر فشار دیافراگمی WIKA سری S-11 برای سیال ویسکوز یا حاوی جامدات

هنگامی که صحبت از ترانسمیترهای فشار می‌شود، اصطلاحات مطلق (Absolute) و نسبی (Gauge) به فشار مرجعی اشاره دارند که اندازه‌گیری بر اساس آن انجام می‌شود. انتخاب صحیح این مرجع، نقشی حیاتی در صحت و کارآمدی ترانسمیتر برای فرآیند شما ایفا می‌کند:

1. مرجع فشار مطلق: یک ترانسمیتر فشار با مرجع مطلق، فشار را نسبت به خلاء کامل (فشار صفر) اندازه‌گیری می‌کند. این مقدار، فشار مطلق، شامل فشار اتمسفر را نیز در بر می‌گیرد. این نوع ترانسمیتر در کاربردهایی که باید فشار را نسبت به فقدان کامل فشار بدانید، مانند آزمایش‌های علمی‌ دقیق یا اندازه‌گیری‌های حساس خلاء، بسیار مفید است.
2. مرجع فشار نسبی (گیج): از طرف دیگر، یک ترانسمیتر فشار با مرجع نسبی (گیج) فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کند. این نوع سنسور، فشار اتمسفر را نادیده گرفته و تفاوت فشار اندازه‌گیری شده و فشار اتمسفر را به شما می‌دهد. این ترانسمیتر معمولا در کاربردهای صنعتی مورد استفاده قرار می‌گیرد، جایی که شما نیاز به نظارت و کنترل فشار نسبت به شرایط جوی اطراف دارید.

هر دو ترانسمیتر فشار مطلق و نسبی کاربردهای خاص خود را دارند. بنابراین، درک دقیق الزامات برنامه شما ضروری است تا مشخص کنید کدام یک برای نیازهای شما مناسب‌تر است و بهترین نتیجه را به ارمغان می‌آورد.

محدوده فشار: پوشش وسیع برای طیف گسترده‌ای از نیازها

ترانسمیتر فشار سری WIKA – S-11، با محدوده‌های فشار متنوع و گسترده‌ای برای پوشش تمامی نیازهای صنعتی شما طراحی شده است:

• در فشارهای پایین‌تر:

از ۶۰۰- میلی‌بار تا ۰ میلی‌بار و از ۱- بار تا ۲۴ بار اندازه‌گیری می‌کند. این محدوده، طیف وسیعی از فشارها را در بر می‌گیرد که از فشارهای زیر اتمسفر (مقادیر منفی) شروع می‌شود و تا ۲۴ برابر فشار اتمسفر گسترش می‌یابد.

• در فشارهای بالاتر:

همچنین قادر به اندازه‌گیری فشار از ۰ تا ۱۰۰ میلی‌بار در انتهای پایین و از ۰ تا ۶۰۰ بار در انتهای بالاتر می‌باشد. این محدوده، فشارهای مثبت را پوشش می‌دهد که از فشارهای بسیار کم شروع می‌شود و تا ۶۰۰ بار می‌رسد که بسیار زیاد و مناسب برای کاربردهای سنگین است.

انتخاب یک ترانسمیتر فشار با محدوده‌ای که کاملا با سطوح فشار مورد انتظار در کاربرد شما مطابقت داشته باشد، بسیار مهم است. با این انتخاب، شما اطمینان از اندازه‌گیری فشار دقیق و قابل اعتماد را در محدوده مشخص شده خواهید داشت.

مشخصات عملکرد ترانسمیتر فشار دیافراگمی WIKA سری S-11 برای سیال ویسکوز یا حاوی جامدات

دقت ارائه شده برای ترانسمیتر فشار، به سطح انحراف یا خطای قابل انتظار در قرائت‌های اندازه‌گیری فشار اشاره دارد و شامل دو گزینه است که نشان‌دهنده تعهد ویکا به کیفیت است:

1. FS ±0.25 % ≥: این بدان معنی است که حداکثر انحراف یا خطا در اندازه‌گیری فشار در محدوده ۰.۲۵±٪ از محدوده مقیاس کامل (FS) خواهد بود. (محدوده مقیاس کامل به حداکثر مقدار فشاری اشاره دارد که ترانسمیتر می‌تواند در محدوده فشار مشخص شده خود اندازه‌گیری کند.) به عنوان مثال، اگر محدوده مقیاس کامل ۱۰۰ بار باشد، حداکثر خطا ۰.۲۵± بار (۰.۲۵٪ از ۱۰۰ بار) خواهد بود.
2. FS ±0.5 % ≥: این نشان می‌دهد که حداکثر انحراف یا خطا در اندازه‌گیری فشار در محدوده ۰.۵±٪ از محدوده مقیاس کامل (FS) خواهد بود. باز هم، این نشان‌دهنده حداکثر خطای مجاز نسبت به محدوده مقیاس کامل ترانسمیتر است.

دقت ترانسمیتر فشار سری S-11 تحت تأثیر عوامل مختلفی است که در محاسبات آن گنجانده شده‌اند. این عوامل عبارتند از:

• غیرخطی بودن (Non-linearity): انحراف از پاسخ خط مستقیم ایده‌آل.
• هیسترزیس (Hysteresis): تفاوت در قرائت‌های خروجی برای فشار یکسان وقتی از جهت‌های مختلف به آن نزدیک می‌شویم (افزایش و کاهش فشار).
• آفست صفر (Zero Offset): انحراف از قرائت فشار صفر واقعی.
• انحراف مقدار نهایی (Terminal Point Non-conformity): مطابق با خطای اندازه‌گیری شده در استاندارد IEC 61298-2.

با در نظر گرفتن این عوامل، می‌توانید اطمینان داشته باشید که دقت مشخص شده، خطاهای بالقوه ناشی از رفتار غیرخطی، اثرات هیسترزیس، آفست صفر و انحرافات در انتهای شدید محدوده فشار را به دقت محاسبه می‌کند. هرچه درصد دقت کمتر باشد، خوانش فشار دقیق‌تر خواهد بود. بسیار مهم است که سطح دقت مورد نیاز را برای کاربرد خاص خود در نظر بگیرید و ترانسمیتر فشاری را انتخاب کنید که الزامات دقت شما را به¹ طور کامل برآورده کند.

غیرخطی بودن: شفافیت در پاسخ‌گویی

ویژگی غیرخطی (Non-linearity) برای این سری از ترانسمیتر فشار از ویکا با مقدار FS ±0.2 % ≥، به حداکثر انحراف یا خطای غیرخطی در خوانش‌های اندازه‌گیری فشار ترانسمیتر اشاره دارد. غیرخطی بودن به انحراف از رابطه خطی کامل بین فشار ورودی و سیگنال خروجی ترانسمیتر اشاره دارد. به عبارت دیگر، اندازه‌گیری می‌کند که خروجی واقعی ترانسمیتر چقدر از یک خط مستقیم که در برابر فشار اعمال شده ترسیم شود، پیروی می‌کند.

مقدار FS ±0.2 % ≥ نشان می‌دهد که حداکثر انحراف غیرخطی در محدوده ۰.۲±٪ از محدوده مقیاس کامل (FS) خواهد بود. (محدوده مقیاس کامل نشان‌دهنده حداکثر فشاری است که ترانسمیتر می‌تواند در محدوده مشخص شده خود اندازه‌گیری کند.)

به عبارت ساده‌تر، مشخصات غیرخطی FS ±0.2 % ≥ نشان می‌دهد که ترانسمیتر فشار یک رابطه بسیار خطی بین فشار اعمال شده و سیگنال خروجی، با حداکثر انحراف بیش از ۰.۲±٪ از مقیاس کامل محدوده حفظ می‌کند. مقدار درصد کمتر نشان‌دهنده خطی بودن بهتر است، به این معنی که خوانش‌های اندازه‌گیری فشار دقیق‌تر و نزدیک‌تر با فشار واقعی اندازه‌گیری می‌شوند.

پایداری بلند مدت: عملکرد پایدار در گذر زمان

ویژگی پایداری بلند مدت که برابر با مقدار FS ±0.2 % ≥ بر اساس شرایط مرجع، در هر ۱ سال است، به حداکثر انحراف در خوانش‌های اندازه‌گیری فشار ترانسمیتر فشار در یک دوره یک ساله تحت شرایط مرجع اشاره دارد.

پایداری بلند مدت به توانایی ترانسمیتر فشار برای حفظ اندازه‌گیری‌های ثابت و دقیق در مدت زمان طولانی اشاره دارد. این ویژگی، هر گونه تغییر ناگهانی یا تدریجی را که ممکن است در خوانش‌های خروجی به دلیل عواملی مانند کهنگی، شرایط محیطی یا عملکرد قطعه رخ دهد، محاسبه می‌کند.

مقدار FS ±0.2 % ≥ نشان می‌دهد که حداکثر انحراف در اندازه‌گیری فشار در طول یک سال در محدوده ۰.۲±٪ از محدوده مقیاس کامل (FS) خواهد بود. (محدوده مقیاس کامل نشان‌دهنده حداکثر فشاری است که ترانسمیتر می‌تواند در محدوده مشخص شده خود اندازه‌گیری کند.)

برای پایداری بلند مدت بخش Reference conditions@ به این معنی است که این ویژگی پایداری فرض می‌کند که ترانسمیتر فشار تحت شرایط مرجع خاصی کار می‌کند، که احتمالا در دیتاشیت ذکر شده است. این شرایط مرجع معمولا شامل عواملی مانند دما، رطوبت و ولتاژ منبع تغذیه می‌شوند که برای بهترین عملکرد ترانسمیتر در محدوده‌های تعریف شده حفظ می‌شوند.

صفر و اسپن قابل تنظیم: کالیبراسیون در دستان شما

این سری از ترانسمیترهای فشار دارای گزینه “صفر و اسپن قابل تنظیم” است، به این معنی که شما توانایی تنظیم دستی تنظیمات صفر و اسپن ترانسمیتر فشار را دارید:

• تنظیم صفر: “صفر” به نقطه شروع یا خط پایه محدوده اندازه‌گیری اشاره دارد. با تنظیم صفر، می‌توانید زمانی که فشاری اعمال نمی‌شود، خروجی ترانسمیتر فشار را کالیبره یا تنظیم کنید. در نتیجه، تضمین می‌کند که ترانسمیتر به دقت، فشار صفر را در زمانی که فشار واقعی وجود ندارد، می‌خواند. با تنظیم صفر می‌توانید سیگنال خروجی را با نقطه مرجع فشار صفر مورد نظر تراز کنید.

• تنظیم اسپن (Span): “اسپن” محدوده اندازه‌گیری در مقیاس کامل سنسور را نشان می‌دهد. تنظیم اسپن به شما این امکان‌ را می‌دهد که خروجی ترانسمیتر فشار را در محدوده فشار تعیین شده آن به حداکثر مقدار دلخواه تنظیم کنید. این به شما کمک می‌کند انتهای بالایی محدوده اندازه‌گیری را با سطح فشار مورد نظر تراز کنید و از خواندن دقیق در آن نقطه حداکثر اطمینان حاصل کنید.

قابلیت صفر و اسپن قابل تنظیم (۵±٪) از طریق پتانسیومتر در دستگاه نشان می‌دهد که ترانسمیتر فشار یک پتانسیومتر، که یک مقاومت متغیر است، در خود دستگاه فراهم می‌کند. این پتانسیومتر به شما امکان می‌دهد تنظیمات صفر و اسپن را انجام دهید. محدوده تنظیم ۵±٪ یعنی شما می‌توانید مقادیر صفر و اسپن را در محدوده ۵±٪ از محدوده مقیاس کامل (FS) ترانسمیتر تنظیم کنید. با ارائه قابلیت تنظیم صفر و اسپن، ترانسمیتر فشار به شما امکان می‌دهد سیگنال خروجی را تنظیم و سفارشی کنید تا با نکات مرجع خاص یا الزامات کالیبراسیون مطابقت داشته باشد و از اندازه‌گیری دقیق فشار برای کاربرد شما اطمینان حاصل کند.

زمان پاسخ‌گویی: رصد لحظه‌ای تغییرات سیال

زمان پاسخ‌گویی به سرعتی اشاره دارد که ترانسمیتر فشار می‌تواند با آن واکنش نشان دهد و سیگنال خروجی را در پاسخ به تغییرات فشار اعمال شده ارائه دهد.

زمان پاسخ‌گویی < ۲ میلی‌ثانیه برای ترانسمیتر فشار دیافراگمی WIKA سری S-11 به این معنی است که ترانسمیتر فشار طوری طراحی شده است که به سرعت تغییرات فشار را در مدت زمان بسیار کوتاه کمتر از ۲ میلی‌ثانیه (ms) تشخیص داده و به آن پاسخ دهد.

زمان پاسخ‌گویی یک مشخصه مهم است زیرا تعیین می‌کند ترانسمیتر فشار با چه سرعتی می‌تواند تغییرات فشار واقعی را در سیگنال خروجی خود منعکس کند. زمان پاسخ‌گویی سریع به ویژه در کاربردهایی که نوسانات فشار سریع رخ می‌دهد، یا در جایی که نظارت و کنترل فشار در زمان واقعی حیاتی است، بسیار مفید است. با داشتن زمان پاسخ‌گویی کمتر از ۲ میلی‌ثانیه، ترانسمیتر فشار می‌تواند به طور مؤثر تغییرات فشار را با کمترین تأخیر ضبط و انتقال دهد. این تضمین می‌کند که خوانش‌های دقیق و به موقع دریافت می‌کنید و به شما امکان می‌دهد تغییرات فشار در برنامه خود را به طور مؤثرتری نظارت کرده و به آن‌ها پاسخ دهید.

مشخصات الکتریکی ترانسمیتر فشار دیافراگمی WIKA سری S-11 برای سیال ویسکوز یا حاوی جامدات

گزینه‌های خروجی موجود برای ترانسمیتر فشار دیافراگمی سری S-11 عبارتند از:

1. ۲۰ – ۴ میلی‌آمپر: این گزینه خروجی سیگنال جریانی از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر را ارائه می‌دهد. این یک سیگنال خروجی آنالوگ رایج در کاربردهای صنعتی است. ۴ میلی‌آمپر نشان‌دهنده حداقل مقدار (معمولا برای نشان دادن کمترین فشار اندازه‌گیری شده استفاده می‌شود)، در حالی که ۲۰ میلی‌آمپر نشان‌دهنده حداکثر مقدار (معمولا برای نشان دادن بالاترین فشار اندازه‌گیری شده) است. سیگنال جریآن‌را می‌توان به راحتی در فواصل طولانی و بدون کاهش قابل توجه سیگنال منتقل کرد، که آن‌را برای کاربردهایی که یکپارچگی سیگنال مهم است، مناسب می‌کند.
2. ۲۰ – ۰ میلی‌آمپر: مشابه گزینه قبلی، این خروجی سیگنال جریانی از ۰ میلی‌آمپر تا ۲۰ میلی‌آمپر را ارائه می‌دهد. ۰ میلی‌آمپر نشان‌دهنده کمترین مقدار (اغلب برای نشان دادن فشار صفر یا نقطه مرجع استفاده می‌شود)، و ۲۰ میلی‌آمپر نشان‌دهنده حداکثر مقدار (بالاترین فشار اندازه‌گیری شده) است. این گزینه به طیف وسیع‌تری از مقادیر جریان، از جمله توانایی نشان دادن فشار صفر به صورت مستقیم اجازه می‌دهد.
3. ۵ – ۰ ولت DC: این گزینه خروجی سیگنال ولتاژی از ۰ ولت تا ۵ ولت جریان مستقیم (DC) را ارائه می‌دهد. این یک خروجی آنالوگ مبتنی بر ولتاژ است. ۰ ولت نشان‌دهنده کمترین مقدار (اغلب برای نشان دادن فشار صفر یا نقطه مرجع استفاده می‌شود)، و ۵ ولت نشان‌دهنده حداکثر مقدار (بالاترین فشار اندازه‌گیری شده) است. این گزینه برای فرآیندهایی که از پردازش سیگنال مبتنی بر ولتاژ استفاده می‌کنند یا هنگام اتصال با دستگاه‌هایی که نیاز به ورودی ولتاژ دارند، مناسب است.
4. ۱۰ – ۰ ولت DC: مشابه گزینه قبلی، این خروجی سیگنال ولتاژی از ۰ ولت تا ۱۰ ولت DC را ارائه می‌دهد. ۰ ولت نشان‌دهنده کمترین مقدار و ۱۰ ولت نشان‌دهنده حداکثر مقدار است. این گزینه محدوده ولتاژ وسیع‌تری را فراهم می‌کند و امکان انعطاف‌پذیری بیشتر در تفسیر سیگنال را فراهم می‌کند.

مناسب‌ترین گزینه خروجی برای کاربرد خاص شما به عوامل مختلفی بستگی دارد، مانند الزامات و سازگاری تجهیزات دریافت‌کننده یا سیستم کنترلی که قصد دارید ترانسمیتر فشار را به آن وصل کنید. شما باید مشخصات ورودی سیستم ثبت یا کنترل داده خود را در نظر بگیرید و گزینه خروجی را انتخاب کنید که با نیازهای آن مطابقت داشته باشد.

حفاظت‌های الکتریکی: ایمنی و دوام در برابر نوسانات

محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس دو ویژگی مهم ترانسمیتر فشار هستند که دوام آن‌را افزایش داده و از آن در برابر مشکلات احتمالی الکتریکی محافظت می‌کنند:

• محافظت در برابر اتصال کوتاه:

یک ویژگی ایمنی است که برای محافظت از ترانسمیتر فشار در صورت وقوع اتصال کوتاه در سیم‌کشی یا مدار خروجی طراحی شده است. اتصال کوتاه زمانی اتفاق می‌افتد که یک اتصال ناخواسته یا مسیر مقاومت کم بین سیم‌های حامل جریان الکتریکی وجود داشته باشد. حفاظت در برابر اتصال کوتاه در ترانسمیتر فشار تضمین می‌کند که اگر یک اتصال کوتاه در مدار خروجی اتفاق بیفتد، به ترانسمیتر آسیب نمی‌زند یا بر عملکرد آن تأثیر منفی نمی‌گذارد. ممکن است از مکانیسم‌های مختلفی مانند مدارهای محدودکننده جریان داخلی یا محافظ‌های الکترونیکی برای جلوگیری از جریان بیش از حد، گرمای بیش از حد یا آسیب به اجزای داخلی استفاده کند. با داشتن حفاظت در برابر اتصال کوتاه، ترانسمیتر فشار لایه‌ای از ایمنی و قابلیت اطمینآن‌را فراهم می‌کند و خطر آسیب را به حداقل می‌رساند و عملکرد مداوم را حتی در صورت وجود خطاهای الکتریکی تضمین می‌کند.

• محافظت در برابر قطبیت معکوس:

قابلیتی است که از ترانسمیتر فشار در برابر اتصالات قطبی نادرست محافظت می‌کند. قطبیت به جهت‌گیری مثبت (+) و منفی (-) اتصالات الکتریکی اشاره دارد. حفاظت در برابر قطبیت معکوس تضمین می‌کند که اگر منبع تغذیه یا سیم‌کشی به طور تصادفی با قطبیت معکوس وصل شود (به این معنی که ترمینال‌های مثبت و منفی سوئیچ شوند)، به ترانسمیتر فشار آسیبی وارد نمی‌کند. مکانیسم حفاظتی ممکن است شامل دیودها یا اجزای دیگری باشد که از جریان در جهت اشتباه جلوگیری می‌کند و در نتیجه از قطعات الکترونیکی داخلی ترانسمیتر محافظت می‌کند.

با استفاده از محافظت در برابر قطبیت معکوس، ترانسمیتر فشار قوی‌تر و انعطاف‌پذیرتر می‌شود و با جلوگیری از آسیب‌های تصادفی ناشی از اتصالات سیم‌کشی نادرست، امکان نصب آسان‌تر و ایمن‌تر را فراهم می‌کند.

مشخصات شرایط محیطی ترانسمیتر فشار دیافراگمی WIKA سری S-11 برای سیال ویسکوز یا حاوی جامدات

محدوده دمای سیال ۳۰- تا ۱۰۰ درجه سانتی‌گراد برای این سری از ترانسمیتر فشار دیافراگمی به محدوده دمای عملیاتی اشاره دارد که در آن ترانسمیتر فشار می‌تواند به طور دقیق و قابل اعتماد فشار را هنگام قرار گرفتن در معرض سیال‌ها یا مایعات مختلف اندازه‌گیری کند.

منظور از سیال، ماده‌ای است که ترانسمیتر فشار در هنگام اندازه‌گیری فشار با آن تماس پیدا می‌کند و می‌تواند شامل مایعات، گازها یا سایر مواد باشد. دمای محیط به دمای سیال یا ماده‌ای که اندازه‌گیری می‌شود، اشاره دارد.

در این مورد، ترانسمیتر فشار مشخص شده است تا زمانی که دمای محیط در محدوده ۳۰- تا ۱۰۰ درجه سانتی‌گراد قرار می‌گیرد، به طور مؤثر عمل کند و خوانش فشار دقیق را ارائه دهد. این نشان می‌دهد که ترانسمیتر برای کاربردهایی که دمای محیط سیال یا ماده اندازه‌گیری شده در این محدوده قرار دارد، مناسب است.

مهم است که اطمینان حاصل شود که دمای سیال در محدوده مشخص شده باقی می‌ماند تا دقت و عملکرد ترانسمیتر فشار حفظ شود. قرار دادن ترانسمیتر در معرض دماهای فراتر از این محدوده ممکن است منجر به خطاهای اندازه‌گیری، کاهش دقت یا آسیب احتمالی دستگاه شود.

رده‌بندی درجه حفاظت (IP): محافظت در برابر گرد و غبار و رطوبت

رتبه‌بندی IP (Ingress Protection) یک طبقه‌بندی استاندارد است که نشان‌دهنده سطح حفاظتی است که توسط یک محفظه در برابر نفوذ ذرات جامد (مانند گرد و غبار) و مایعات (مانند آب) ارائه می‌شود. برای ترانسمیتر فشار قلمی WIKA سری A-10، سه گزینه رتبه‌بندی IP وجود دارد:

1. IP65: این رتبه نشان می‌دهد که ترانسمیتر فشار ضد گرد و غبار است و در برابر واترجت کم فشار محافظت می‌شود. رقم “۶” نشان‌دهنده محافظت کامل در برابر ورود ذرات جامد (مانند گرد و غبار یا زباله) است. رقم “۵” نشان‌دهنده محافظت در برابر آبی است که از یک نازل با جت‌های کم فشار از جهات مختلف خارج می‌شود. این سطح حفاظت تضمین می‌کند که ترانسمیتر فشار به خوبی در برابر نفوذ گرد و غبار محافظت می‌شود و می‌تواند در برابر پاشش آب یا پاشش مقاومت کند.
2. IP67: این رتبه نشان می‌دهد که ترانسمیتر فشار ضد گرد و غبار است و در برابر غوطه‌ور شدن موقت در آب تا عمق مشخص محافظت می‌شود. مشابه IP65، رقم “۶” نشان‌دهنده محافظت کامل در برابر ذرات جامد است. رقم “۷” نشان‌دهنده محافظت در برابر اثرات غوطه‌ور شدن موقت در آب تا عمق ۱ متر (تقریبا ۳ فوت) برای مدت زمان محدود است. این درجه‌بندی نشان می‌دهد که ترانسمیتر فشار می‌تواند برای مدت کوتاهی در آب غوطه‌ور شود بدون اینکه آسیبی ببیند.
3. IP68: این رتبه نشان‌دهنده بالاترین سطح حفاظت در برابر ذرات جامد و ورود آب است. رقم “۶” به معنی محافظت کامل در برابر ذرات جامد است و رقم “۸” نشان‌دهنده محافظت در برابر غوطه‌ور شدن مداوم در آب در شرایط مشخص است. عمق و مدت زمان غوطه‌وری خاص معمولا توسط سازنده ارائه می‌شود. یک ترانسمیتر فشار با درجه IP68 می‌تواند برای مدت طولانی در آب غوطه‌ور شود و نیازهای برنامه‌های کاربردی زیر آب یا محیط‌های با سطوح رطوبت بالا را برآورده کند.

هنگام انتخاب یک ترانسمیتر فشار، مهم است که رتبه IP را بر اساس شرایط محیطی خاص برنامه خود در نظر بگیرید تا از سطح مناسب حفاظت اطمینان حاصل کنید.

مشخصات مکانیکی ترانسمیتر فشار دیافراگمی WIKA سری S-11 برای سیال ویسکوز یا حاوی جامدات

اتصال مکانیکی به نوع و اندازه رزوه‌های مورد استفاده برای اتصال مکانیکی ترانسمیتر فشار به فرآیند یا سیستمی که در آن نصب می‌شود، اشاره دارد. اتصال مکانیکی تعیین شده برای ترانسمیتر فشار دیافراگمی برند ویکا از نوع ″G ½ و ″G 1 می‌باشد.

در اتصالات ″G ½ و ″G 1 حرف G مخفف German یا BSP (British Standard Pipe) است و نشان‌دهنده اندازه رزوه است. ″G ½ یک اندازه رزوه متریک معمولی است که نشان می‌دهد ترانسمیتر فشار دارای رزوه ماده با قطر اسمی ۱/۲ اینچ است. ″G 1 نیز نشان‌دهنده قطر اسمی ۱ اینچ است که در مقایسه با “½G” بزرگ‌تر است و ممکن است در کاربردهایی استفاده شود که سرعت جریان بیشتر یا ظرفیت فشار بالاتر مورد نیاز است. رزوه معمولا به شکل استوانه‌ای با اضلاع موازی و گام مشخص (فاصله بین تاج‌های رزوه‌های مجاور) است. لازم به ذکر است که رزوه‌های G شکل مشخصات متفاوتی نسبت به NPT (رزوه استاندارد ملی) یا سایر استانداردهای رزوه دارند.

انتخاب اتصال مکانیکی به عوامل مختلفی از جمله استانداردهای منطقه‌ای دنبال شده، الزامات کاربردی خاص و در دسترس بودن اتصالات یا آداپتورهای سازگار برای سیستم شما بستگی دارد. اطمینان از سازگاری بین ترانسمیتر فشار و فرآیند یا سیستم موجود که به آن متصل خواهد شد، ضروری است. برای اطمینان از نصب دقیق و مطمئن، لازم است که اتصال مکانیکی ترانسمیتر فشار را با اتصال مربوطه در سیستم خود مطابقت دهید. این کار به دستیابی به آب‌بندی مناسب، جلوگیری از نشت و اطمینان از اندازه‌گیری فشار قابل اعتماد کمک می‌کند.

جنس اتصال مکانیکی: انتخاب برای مقاومت و دوام

جنس این اتصالات مکانیکی می‌تواند شامل موارد زیر باشد:

1. فولاد ضد زنگ (316L): فولاد ضد زنگ 316L یک درجه معمولی از فولاد ضد زنگ با خواص مقاومت در برابر خوردگی عالی است. این یک نوع کم کربن از فولاد ضد زنگ 316 است که مقاومت آن‌را در برابر خوردگی در محیط‌های مختلف افزایش می‌دهد. حرف L در 316L مخفف “کم کربن” است. این ماده به طور گسترده در کاربردهای صنعتی، به ویژه در محیط‌هایی که در معرض مواد خورنده مانند مواد شیمیایی، اسیدها یا آب شور است، استفاده می‌شود. استفاده از فولاد ضد زنگ 316L برای دیافراگم تضمین می‌کند که ترانسمیتر فشار می‌تواند در برابر اثرات خورنده سیالی که با آن در تماس است، مقاومت کند و به حفظ یکپارچگی و طول عمر دیافراگم کمک می‌کند و امکان سنجش دقیق و مطمئن فشار را در محیط‌های چالش‌برانگیز و خورنده فراهم می‌کند.
2. فولاد ضد زنگ 1.4571 (316Ti): فولاد ضد زنگ ۱.۴۵۷۱، که به عنوان فولاد ضد زنگ 316Ti نیز شناخته می‌شود، نوع دیگری از فولاد ضد زنگ است که معمولا در کاربردهای صنعتی استفاده می‌شود. حاوی مقدار کمی تیتانیوم است که مقاومت آن‌را در برابر خوردگی، به ویژه در محیط‌های با دمای بالا، افزایش می‌دهد. فولاد ضد زنگ 316Ti خواص مقاومت در برابر خوردگی مشابه فولاد ضد زنگ 316L را ارائه می‌دهد، اما با ثبات بیشتر در دماهای بالا. استفاده از فولاد ضد زنگ 1.4571 (316Ti) برای اتصال مکانیکی نشان می‌دهد که ترانسمیتر فشار برای کاربردهایی که ممکن است دماهای بالاتری در آن دخیل باشند، مناسب است. گنجاندن تیتانیوم در ترکیب فولاد ضد زنگ، مقاومت بیشتری در برابر خوردگی و اکسیداسیون ایجاد می‌کند و آن‌را برای استفاده در کاربردهایی که هم دماهای بالا و هم محیط‌های خورنده وجود دارند، مناسب می‌سازد.

هر دو فولاد ضد زنگ 316L و فولاد ضد زنگ 1.4571 (316Ti) به دلیل خواص عالی مقاومت در برابر خوردگی، دوام و مناسب بودن برای محیط‌های مختلف چالش‌برانگیز، به طور گسترده‌ای در صنعت شناخته شده و مورد استفاده قرار می‌گیرند. توجه به این نکته مهم است که ماده خاص انتخاب شده برای اتصال مکانیکی به الزامات کاربردی مانند ماهیت محیط اندازه‌گیری شده، محدوده دما و سازگاری با شرایط فرآیند بستگی دارد. سازنده مواد سازنده اتصالات مکانیکی مناسب را برای اطمینان از اندازه‌گیری فشار قابل اعتماد و دقیق در شرایط عملیاتی مورد نظر انتخاب می‌کند.

مایع پرکننده: انتقال دقیق فشار با ایمنی بالا

مایع پرکننده برای ترانسمیتر فشار سری S-11، روغن مصنوعی و سازگار با مواد غذایی (مورد تأیید FDA) است و برای پر کردن سنسور فشار یا ترانسمیتر استفاده می‌شود.

روغن مصنوعی یک روان‌کننده ساخته دست بشر است که پایداری، قوام و مقاومت بسیار خوبی در برابر تغییرات دما دارد. در زمینه ترانسمیتر فشار، روغن مصنوعی به عنوان مایع پرکننده در داخل سنسور برای انتقال فشار از دیافراگم به عنصر حسگر استفاده می‌شود و به انتقال و تقویت دقیق تغییرات فشار برای اندازه‌گیری کمک می‌کند.

عبارت “سازگار با مواد غذایی” (مورد تأیید FDA) نشان می‌دهد که مایع پرکننده استفاده شده در ترانسمیتر فشار با مقررات تنظیم شده توسط سازمان غذا و داروی ایالات متحده (FDA) برای کاربردهای تماس با غذا مطابقت دارد. این بدان معناست که مایع مورد آزمایش قرار گرفته است و استانداردهای ایمنی و کیفیت مورد نیاز برای استفاده در محیط‌هایی را که ممکن است با مواد غذایی یا مواد مرتبط با مواد غذایی تماس پیدا کند، رعایت می‌کند.

استفاده از مایع پرکننده سازگار با مواد غذایی در ترانسمیتر فشار به ویژه در کاربردهایی که نیاز به اندازه‌گیری فشار در صنایع فرآوری مواد غذایی، تولید نوشیدنی یا صنایع دارویی وجود دارد، مرتبط است. این تضمین می‌کند که سیال هیچ گونه خطر آلودگی یا به خطر انداختن کیفیت و ایمنی فرآیند یا محصول را ایجاد نمی‌کند.

محیط خاص سازگار با این نوع مایع پرکننده به کاربرد و محیط مورد نظر بستگی دارد. با این حال، به طور کلی برای طیف وسیعی از سیالات غیرخورنده، از جمله آب، روغن، گازها و سایر مایعات سازگار مناسب است. برای اطمینان از خوانش فشار دقیق و قابل اطمینان، تأیید سازگاری مایع پرکننده با محیط خاصی که اندازه‌گیری می‌شود، مهم است.

شایان ذکر است که در کاربردهایی که محیط فرآیند خورنده، ساینده یا ناسازگار با مواد حسگر است، ممکن است اقدامات حفاظتی اضافی مانند پوشش‌های دیافراگم یا غشاهای جداکننده برای اطمینان از طول عمر و دقت اندازه‌گیری فشار مورد نیاز باشد.

مواد آب‌بندی‌کننده: تضمین عدم نشتی و سازگاری با محیط

مواد سازنده مهر و موم به مواد مورد استفاده برای آب‌بندی اجزای مختلف ترانسمیتر فشار اشاره دارد و شامل موارد زیر است:

1. FPM (Viton®): عبارت FPM که به عنوان Viton نیز شناخته می‌شود، نام تجاری فلوئوروالاستومر است. این یک ماده لاستیکی مصنوعی است که به دلیل مقاومت شیمیایی عالی، پایداری در دمای بالا و مقاومت در برابر روغن‌ها، سوخت‌ها، اسیدها و حلال‌ها شناخته شده است. مهر و موم FPM معمولا در کاربردهایی که در معرض مواد شیمیایی تهاجمی‌ یا محیط‌های با دمای بالا وجود دارد استفاده می‌شود. توجه به این نکته مهم است که FPM به صورت کلی برای استفاده با بخار یا برنامه‌های آب گرم توصیه نمی‌شود.
2. FKM (Fluorocarbon): عبارت FKM یا Fluorocarbon نوع دیگری از مواد مهر و موم فلوئوروالاستومر است. مشابه FPM، FKM مقاومت شیمیایی عالی و پایداری در دمای بالا را ارائه می‌دهد. معمولا در کاربردهایی استفاده می‌شود که مقاومت در برابر طیف وسیعی از مواد شیمیایی، سوخت، روغن و دماهای بالا مورد نیاز است. مهر و موم FKM همچنین برای استفاده در کاربردهای خلاء مناسب است. با این حال، مانند FPM، FKM به طور کلی برای کاربردهای بخار یا آب گرم توصیه نمی‌شود.
3. NBR (نیتریل): NBR یا نیتریل یک ماده لاستیک مصنوعی پرکاربرد است که به دلیل مقاومت عالی در برابر روغن، سوخت، گریس و سیالات هیدرولیک شناخته شده است. مهر و موم NBR خاصیت آب‌بندی خوبی دارد و می‌تواند طیف وسیعی از دماها را تحمل کند. آن‌ها معمولا در کاربردهایی که در معرض فرآورده‌های نفتی یا محیط‌هایی با دمای متوسط هستند، استفاده می‌شوند. مهر و موم NBR ممکن است برای استفاده با اسیدهای قوی، کتون‌ها یا اوزون مناسب نباشد.
4. EPDM: ماده EPDM یا مونومر اتیلن پروپیلن دی ان، یک ماده لاستیک مصنوعی است که به دلیل مقاومت عالی در برابر آب و هوا، مقاومت در برابر اوزون، و مقاومت در برابر بخار و آب داغ شناخته شده است. مهر و موم EPDM معمولا در کاربردهایی استفاده می‌شود که در آن قرار گرفتن در معرض عناصر بیرونی، اشعه ماورای بنفش یا آب و بخار داغ مورد انتظار است. استفاده از آن‌ها با روغن‌های معدنی، سوخت‌ها یا حلال‌ها توصیه نمی‌شود.

هنگام انتخاب جنس مهر و موم مناسب برای کاربرد خاص خود، بسیار مهم است که سازگاری جنس مهر و موم با محیط اندازه‌گیری شده، محدوده دما، و وجود هر گونه مواد شیمیایی تهاجمی‌ یا عوامل محیطی را در نظر بگیرید. تولیدکنندگان معمولا بر اساس کاربرد در نظر گرفته شده و سیال درگیر در مورد مواد سازنده مهر و موم توصیه شده راهنمایی می‌کنند.

اتصال الکتریکی: انتخاب‌های استاندارد برای هر سیستم

اتصال الکتریکی به نوع اتصال مورد استفاده برای اتصال ترانسمیتر فشار با تجهیزات الکتریکی خارجی، مانند سیستم‌های کنترل یا دستگاه‌های جمع‌آوری داده، اشاره دارد و شامل چهار گزینه: DIN EN 175301-803-A، M12x1، Cable outlet می‌باشد.

• DIN EN 175301-803-A:یک اتصال‌دهنده الکتریکی استاندارد است که معمولا در کاربردهای صنعتی استفاده می‌شود. همچنین به عنوان کانکتور M12 یا پلاگ M12 شناخته می‌شود. این رابط دارای شکل دایره‌ای و مکانیزم قفل رزوه‌ای است که در نتیجه یک اتصال مطمئن و قابل اعتماد برای انتقال سیگنال‌های الکتریکی بین ترانسمیتر فشار و سیستم خارجی یا دستگاه‌های کنترل را فراهم می‌کند. این کانکتور به‌طور گسترده در اتوماسیون، ماشین‌آلات و کاربردهای حسگر استفاده می‌شود.
• M12x1: نوعی کانکتور دایره‌ای است که معمولا در فرآیندهای اتوماسیون صنعتی استفاده می‌شود. از یک اتصال رزوه‌ای تشکیل شده است و می‌تواند پیکربندی ۳ پین یا ۴ پین باشد. کانکتور M12x1 یک اتصال الکتریکی مطمئن و قابل اعتماد را فراهم می‌کند و به دلیل مقاومت در برابر لرزش شناخته شده است که آن‌را برای محیط‌های سخت مناسب می‌کند.
• Cable outlet (کابل خروجی): به پیکربندی اطلاق می‌شود که ترانسمیتر فشار طوری طراحی شده است که کابلی برای اتصال الکتریکی بدون اتصال‌دهنده خاص داشته باشد. در این مورد، ترانسمیتر مجهز به کابلی است که به طور معمول با سیم به تجهیزات خارجی متصل می‌گردد.

انتخاب اتصال الکتریکی به عوامل مختلفی از جمله نیازهای تجهیزات یا سیستمی که با آن در ارتباط هستید، سازگاری با شرایط محیطی، در دسترس بودن کانکتورها یا تنظیمات کابل‌ها بستگی دارد. هیچ گزینه اتصال الکتریکی ذاتا بهتر وجود ندارد زیرا به برنامه خاص و نیازهای سیستم بستگی دارد. هر نوع اتصال مزایای خود را دارد و ممکن است در زمینه‌های مختلف ترجیح داده شود. برای تعیین این که کدام اتصال الکتریکی برای کاربرد شما مناسب‌تر است، عواملی مانند سازگاری با تجهیزات موجود، شرایط محیطی، سهولت نصب و نگهداری، و هرگونه الزامات خاصی که در مستندات یا استانداردهای سیستم شما ذکر شده است را در نظر بگیرید.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر فشار دیافراگمی WIKA سری S-11 برای سیال ویسکوز یا حاوی جامدات

تاییدیه و گواهینامه‌های فهرست شده برای این سری ترانسمیتر فشار از برند ویکا، نشان می‌دهد که محصول استانداردها و مقررات خاصی را که توسط سازمان‌ها یا نهادهای نظارتی مختلف تعیین شده است، رعایت می‌کند. این گواهینامه‌ها شامل: CE, CSA, EAC, GOST, KazInMetr, MTSCHS, BelGIM, Uzstandard, 3-A (Sanitary Standard), UkrSEPRO, CRN می‌باشند:

• CE (Conformité Européene): علامت CE نشان می‌دهد که ترانسمیتر فشار با الزامات بهداشتی، ایمنی و زیست محیطی ضروری در منطقه اقتصادی اروپا (EEA) مطابقت دارد. این تأییدیه نشان می‌دهد که این محصول با دستورالعمل‌های اتحادیه اروپا مطابقت دارد و می‌تواند به طور قانونی در EEA فروخته شود.
• CSA (انجمن استانداردهای کانادا): گواهینامه CSA نشان می‌دهد که ترانسمیتر فشار آزمایش شده است و استانداردهای قابل اجرا برای ایمنی و عملکرد در کانادا را برآورده می‌کند. این تضمین می‌کند که محصول تحت آزمایش و ارزیابی دقیق توسط یک سازمان شخص ثالث معتبر قرار گرفته است.
• EAC (انطباق اوراسیا): گواهی EAC برای فروش محصولات در اتحادیه گمرکی روسیه، بلاروس، قزاقستان، ارمنستان و قرقیزستان مورد نیاز است. این نشان می‌دهد که ترانسمیتر فشار با مقررات فنی و استانداردهای ایمنی اتحادیه اقتصادی اوراسیا مطابقت دارد.
• GOST (Gosudarstvennyy Standart): گواهی GOST یک الزام اجباری برای فروش محصولات در روسیه است. این نشان می‌دهد که ترانسمیتر فشار با استانداردهای ایمنی، کیفیت و عملکرد مشخص شده توسط فدراسیون روسیه مطابقت دارد.
• سایر گواهینامه‌های منطقه‌ای: KazInMetr، MTSCHS، BelGIM، Uzstandard، UkrSEPRO به ترتیب گواهینامه‌های مخصوص قزاقستان، بلاروس، ازبکستان و اوکراین هستند. این گواهینامه‌ها تضمین می‌کند که ترانسمیتر فشار با استانداردهای ایمنی و عملکرد کشور مربوطه مطابقت دارد و امکان فروش قانونی آن‌را در آن مناطق فراهم می‌کند.
• 3-A (استاندارد بهداشتی): گواهینامه 3-A یک استاندارد خاص صنعت برای تجهیزات بهداشتی در صنایع غذایی، آشامیدنی و دارویی است. این تضمین می‌کند که ترانسمیتر فشار الزامات بهداشتی دقیق را برای حفظ یکپارچگی و تمیزی محصول برآورده می‌کند.
• CRN (شماره ثبت کانادا): گواهی CRN برای تجهیزات تحت فشار در استان‌های خاص کانادا مورد نیاز است. این نشان می‌دهد که ترانسمیتر فشار ثبت شده است و استانداردهای ایمنی خاص آن مناطق را برآورده می‌کند.

مزایای داشتن این تاییدیه و گواهینامه‌ها عبارتند از:

1. مطابقت با مقررات: گواهینامه‌ها نشان می‌دهد که ترانسمیتر فشار استانداردهای ایمنی، کیفیت و عملکرد مورد نیاز را که توسط نهادهای نظارتی مختلف یا سازمان‌های خاص صنعت الزامی شده است، مطابقت دارد.
2. دسترسی به بازار: داشتن این تاییدیه و گواهینامه‌ها باعث می‌شود که ترانسمیتر فشار به طور قانونی در مناطق یا بازارهایی که رعایت استانداردهای خاص الزامی است، به فروش برسد و مورد استفاده قرار گیرد.
3. اطمینان مشتری: گواهینامه‌ها به مشتریان اطمینان می‌دهد که ترانسمیتر فشار توسط سازمان‌های مستقل مورد آزمایش و ارزیابی قرار گرفته است و از قابلیت اطمینان، ایمنی و رعایت استانداردهای قابل اجرا اطمینان می‌دهد.
4. الزامات خاص صنعت: گواهینامه‌هایی مانند 3-A (استاندارد بهداشتی) به ویژه در صنایعی که شرایط بهداشتی حیاتی است، مانند تولید مواد غذایی و دارویی، مهم هستند. گواهینامه تضمین می‌کند که ترانسمیتر فشار الزامات سختگیرانه آن صنایع را برآورده می‌کند.

هنگام انتخاب یک ترانسمیتر فشار، وجود این تاییدیه و گواهینامه‌ها به محصول اعتبار می‌بخشد و می‌تواند اطمینآن‌را در عملکرد، دقت و ایمنی آن القا کند. توجه به این نکته مهم است که گواهینامه‌های خاص و مزایای آن‌ها ممکن است بسته به کاربرد مورد نظر و الزامات نظارتی منطقه‌ای که ترانسمیتر فشار استفاده می‌شود متفاوت باشد.
