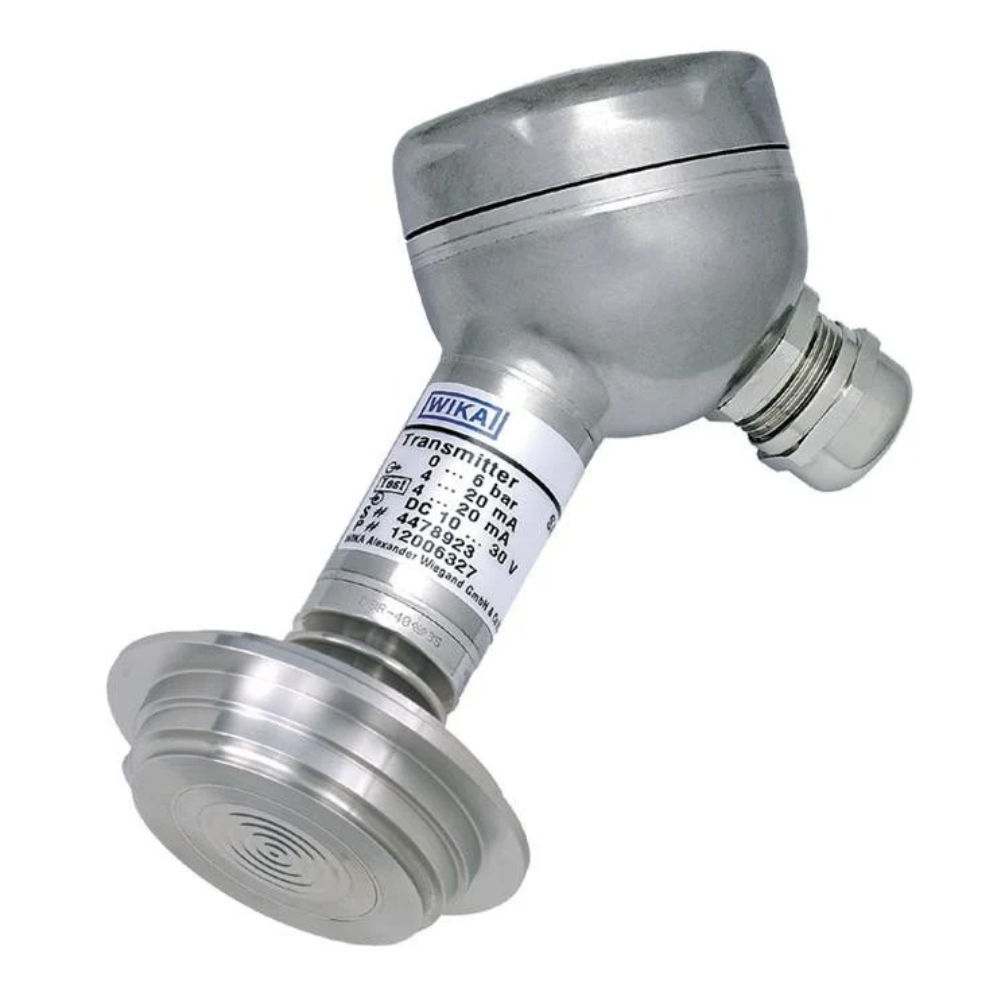

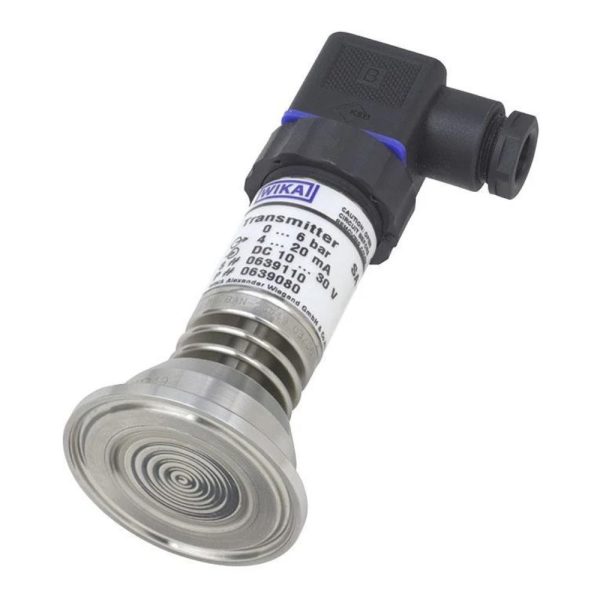

ترانسمیتر فشار WIKA سری SA-11 برای صنایع بهداشتی و غذایی

مشخصات ترانسمیتر فشار ویکا SA11 مناسب صنایع بهداشتی و غذایی

شرکت سازنده	WIKA
کشور سازنده	آلمان
سری	WIKA - SA-11
نوع سنسور	ترانسمیتر فشار
اصل اندازه گیری	پیزو مقاوتی
فشار مرجع	مطلق گیج (نسبی)
دامنه اندازه گیری فشار (بار)	از ۲۵۰ - ۰ میلی‌بار تا ۲۵ - ۰ بار
حد پایین فشار (بار)	۰
حد بالای فشار (بار)	۲۵
حد پایین فشار (psi)	۰
حد بالای فشار (psi)	۳۶۲.۶
دقت	≤ ± 0.5 %FS
پایداری در بلند مدت	≤ ± 0.2 %FS
جزییات پایداری در بلند مدت	@ Reference conditions, per 1 year
قابلیت تنظیم	بله
زمان پاسخگویی	< 10 ms
خروجی	سیگنال جریانی ۴ تا ۲۰ میلی آمپر سیگنال جریانی ۰ تا ۲۰ میلی آمپر سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی سیگنال ولتاژی ۰ تا ۵ ولت دی سی
ولتاژ تغذیه	از ۱۰ تا ۳۰ ولت دی سی از ۱۴ تا ۳۰ ولت دی سی
محافظت در برابر اتصال کوتاه	بله
محافظت در برابر قطبیت معکوس	بله
حد پایین دمای سیال (°C)	-۲۰
حد بالای دمای سیال (°C)	۱۵۰
حد پایین دمای محیط (°C)	-۲۰
حد بالای دمای محیط (°C)	۸۰
درجه حفاظت	IP65 IP67 IP68 IP69K
اتصال مکانیکی	Tri-Clamp Clamp Grooved union nut VARIVENT® Flange NEUMO
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	(316L) فولاد ضد زنگ ۱.۴۴۳۵
مایع پرکننده	Synthetic oil, KN 77 (FDA approved) Neobee® M-20, KN 59 (FDA approved)
اتصال الکتریکی	DIN EN 175301-803-A M12x1 Cable outlet Field case
دارای نمایشگر	خیر
تاییدیه و گواهینامه ها	CE / European Community CSA / Canada EAC / Eurasian Economic Community GOST / Russia KazInMetr / Kazakhstan MTSCHS / Kazakhstan BelGIM / Belarus UkrSEPRO / Ukraine Uzstandard / Uzbekistan 3-A (Sanitary Standard) / USA CRN / Canada EHEDG (Hygienic Equipment Design) / EU

معرفی ترانسمیتر فشار ویکا SA11 مناسب صنایع بهداشتی و غذایی

ترانسمیتر فشار ویکا مدل SA-11 برای نیازهای صنایع غذایی و آشامیدنی، دارویی و بیوتکنولوژی طراحی شده‌است.

این ابزار به ویژه برای شرایط خاص فرآیندهای تمیز کردن مانند CIP/SIP، پایداری شیمیایی در برابر مایعات تمیزکننده و دماهای بالا را دارا می‌باشد.

دیافراگم فلاش مستقیما به اتصال فرآیند، جوش داده شده‌است. این کار یک اتصال بدون شکاف بین اتصال فرآیند و سلول اندازه‌گیری را تضمین می‌کند، سیلینگ اضافی مورد نیاز نیست.

اتصالات فرآیندی آسپتیک مانند گیره، رزوه، VARINLINE® و NEUMO® در دسترس هستند.

همچنین مدل SA-11 مطابق با استاندارد بهداشتی 3-A و دارای گواهی EHEDG است.

ساختار

با یک دیافراگم ساخته شده از فولاد ضد زنگ ۱.۴۴۳۵، سیال را از سنسور فشار جدا می‌سازد. فشار فرآیند به‌صورت هیدرواستاتیک از دیافراگم، از طریق یک سیال پرکننده‌ی تایید شده توسط FDA، به یک سنسور پیزورزیستیو منتقل می‌شود.

محدوده اندازه‌گیری ۰…۲۵۰ میلی‌بار تا ۰…۲۵ بار را پوشش می‌دهد.

ترانسمیتر فشار مدل SA-11 با ولتاژ DC ۱۰ (۱۴)…۳۰ ولت تغذیه می‌شود. سیگنال خروجی، ۴…۲۰ میلی‌آمپر، ۰…۲۰ میلی‌آمپر یا ۰…۱۰ ولت قابل ارائه هستند.

یک بدنه فولادی ضد زنگ با محافظت از نفوذ تا IP68، محافظتی ایمن برای تمیز کردن ارائه می‌دهد و استفاده از آن‌را در محیط‌های با رطوبت بالا امکان‌پذیر می‌کند. از طریق عنصر خنک‌کننده یکپارچه، دمای فرآیند تا ۱۵۰ درجه سانتیگراد [۳۰۲ درجه فارنهایت] قابل تحقق است.

قابلیت‌ها:

• طیف گسترده‌ای از اتصالات فرآیند آسپتیک، برای دمای فرآیند تا ۱۵۰ درجه سانتی‌گراد [۳۰۲ درجه فارنهایت]
• قطعات مهر و موم دیافراگم همه جوش داده شده است.
• مناسب برای SIP و CIP
• حفاظت از نفوذ تا IP68



در ارتباط با این محصول بخوانید:

• مشاهده راهنمای جامع خرید سنسور فشار مناسب
• راهنمای کاربردی سنسور فشار دیافراگمی | کاربرد های مختلف آن در صنایع غذایی، نوشیدنی و بهداشتی
• ترنسمیتر فشار چیست و چه کاربردی دارد؟ – هر آنچه باید پیش از خرید بدانید

بررسی تخصصی ترانسمیتر فشار WIKA سری SA-11 برای صنایع بهداشتی و غذایی

برای شروع بررسی مشخصات یک سنسور فشار، بهتر است از اصل اندازه‌گیری آن آغاز کنیم. در سری SA-11 از ترانسمیترهای فشار برند ویکا، از اصل اندازه‌گیری پیزومقاومتی (Piezoresistive) استفاده می‌شود که فناوری زیربنایی و اثبات شده‌ای برای اندازه‌گیری فشار است.

این فناوری از اثر پیزومقاومتی بهره می‌برد، که عبارت است از تغییر در مقاومت الکتریکی برخی مواد در هنگام قرار گرفتن در معرض تنش یا کرنش مکانیکی. در زمینه اندازه‌گیری فشار، سنسورهای پیزومقاومتی با استفاده از موادی طراحی می‌شوند که این ویژگی را نشان می‌دهند. هنگامی که فشار به دیافراگم یا عنصر حسگر سنسور وارد می‌شود، باعث تغییر شکل مکانیکی شده و در نتیجه مقاومت ماده پیزومقاومتی تغییر می‌کند. این تغییر مقاومت سپس به یک سیگنال الکتریکی که متناسب با فشار اعمال شده است، تبدیل می‌شود.

فناوری اندازه‌گیری فشار پیزومقاومتی، مانند هر اصل دیگری، مزایا و معایبی دارد:

مزایای فناوری اندازه‌گیری فشار پیزومقاومتی:

• دقت: فناوری Piezoresistive به دلیل دقت بالا در اندازه‌گیری فشار شناخته شده است. این فناوری می‌تواند خوانش فشار دقیق و قابل اعتماد را در طیف گسترده‌ای از مقادیر فشار ارائه دهد.
• حساسیت: سنسورهای پیزومقاومتی بسیار حساس هستند و قادر به تشخیص تغییرات کوچک در فشار هستند. این باعث می‌شود آن‌ها برای کاربردهایی که کنترل یا اندازه‌گیری فشار دقیق مورد نیاز است، مناسب باشند.
• محدوده فشار گسترده: سنسورهای پیزومقاومتی را می‌توان برای پوشش طیف وسیعی از مقادیر فشار، از فشار کم تا فشار بالا، طراحی کرد و آن‌ها را برای کاربردهای مختلف همه کاره ساخت.
• اندازه جمع و جور: سنسورهای پیزومقاومتی را می‌توان در اندازه‌های فشرده ساخت که امکان ادغام در محیط‌ها یا تجهیزات محدود به فضا را فراهم می‌کند.
• مقرون به صرفه: در مقایسه با برخی دیگر از فناوری‌های اندازه‌گیری فشار، سنسورهای پیزومقاومتی نسبتاً مقرون به صرفه هستند و آن‌ها را به گزینه‌ای محبوب برای بسیاری از کاربردهای صنعتی تبدیل می‌کند.

معایب فناوری اندازه‌گیری فشار پیزومقاومتی:

• حساسیت به دما: سنسورهای پیزومقاومتی می‌توانند سطحی از حساسیت دما را نشان دهند، به این معنی که خروجی آن‌ها ممکن است تحت تأثیر تغییرات دما باشد. تکنیک‌های جبران مناسب برای به حداقل رساندن این اثر استفاده می‌شود، اما نوسانات دما همچنان باید در کاربردهای خاص در نظر گرفته شود.
• قابلیت محدود در فشار بیش از حد: بسته به طراحی و ساخت خاص، سنسورهای پیزومقاومتی ممکن است محدودیت‌هایی از نظر قابلیت فشار بیش از حد داشته باشند. تجاوز از محدوده فشار مشخص شده می‌تواند باعث آسیب دائمی به سنسور شود.
• پایداری بلندمدت: حسگرهای پیزومقاومتی ممکن است تغییرات جزئی در عملکرد خود در مدت زمان طولانی تجربه کنند که منجر به تغییر تدریجی در خوانش آن‌ها می‌شود. کالیبراسیون و نگهداری منظم می‌تواند این مشکل را کاهش دهد.

فشار مرجع: مطلق یا نسبی – انتخابی حیاتی برای هر محیط

اصطلاح فشار مرجع به روش‌های مختلف اندازه‌گیری و تفسیر فشار اشاره دارد. ترانسمیتر فشار WIKA سری SA-11 دارای دو گزینه فشار مرجع مطلق (Absolute) و نسبی (Gauge) می‌باشد:

• فشار مرجع مطلق:

هنگامی که یک ترانسمیتر فشار با فشار مرجع مطلق پیکربندی می‌شود، به این معنی است که اندازه‌گیری فشار به یک خلاء کامل یا فشار صفر مطلق ارجاع داده می‌شود. در این پیکربندی، خوانش فشار علاوه بر فشار اندازه‌گیری شده، شامل فشار اتمسفر نیز می‌شود. برای مثال، اگر فشار 100psi (پوند بر اینچ مربع) در حالت مطلق و فشار اتمسفر 14.7psi باشد، به این معنی است که فشار واقعی اندازه‌گیری‌شده 100psi بالاتر از صفر مطلق یا فشار خلاء است.

• فشار مرجع نسبی (گیج):

از سوی دیگر، هنگامی که یک ترانسمیتر فشار با فشار مرجع نسبی (گیج) پیکربندی می‌شود، به این معنی است که اندازه‌گیری فشار به فشار اتمسفر اشاره دارد. در این پیکربندی، قرائت فشار نشان‌دهنده فشار بالاتر یا پایین‌تر از فشار اتمسفر در آن مکان است. به عنوان مثال، اگر فشار 100psi در حالت نسبی و فشار اتمسفر 14.7psi باشد، به این معنی است که فشار واقعی اندازه‌گیری شده، بسته به مثبت یا منفی بودن فشار اتمسفر، 100psi بالاتر یا کمتر از فشار اتمسفر است.

انتخاب بین فشار مرجع مطلق و نسبی به نیازهای کاربردی خاص شما بستگی دارد. فشار مطلق اغلب در کاربردهایی استفاده می‌شود که فشار کل (از جمله فشار اتمسفر) مهم است، مانند سیستم‌های خلاء یا اندازه‌گیری ارتفاع. فشار گیج معمولاً در کاربردهایی استفاده می‌شود که فشار نسبت به فشار اتمسفر بیشتر مرتبط است، مانند فرآیندهای صنعتی یا نظارت بر فشار.

زمینه کاربرد خود را در نظر بگیرید و اینکه آیا باید فشار اتمسفر را در نظر بگیرید یا بر فشار نسبت به شرایط جوی تمرکز کنید تا مشخص کنید کدام پیکربندی فشار مرجع برای نیازهای شما مناسب‌تر است.

محدوده فشار: گستره‌ای برای هر نیاز اندازه‌گیری

محدوده فشار ترانسمیتر، محدوده مقادیر فشاری را نشان می‌دهد که ترانسمیتر فشار برای اندازه‌گیری دقیق آن طراحی شده است. در مورد ترانسمیتر فشار سری SA-11، محدوده فشار مشخص شده از ۰-۲۵۰ میلی‌بار تا ۰-۲۵ بار است:

• ۰ در ابتدای محدوده فشار: پایین‌ترین انتهای مقیاس فشاری را که ترانسمیتر می‌تواند اندازه‌گیری کند، نشان می‌دهد. این حالت که از فشار صفر شروع می‌شود، به این معنی که می‌تواند مقادیر فشار مطلق یا نسبی را از فشار اتمسفر یا نقطه مرجع فشار صفر اندازه‌گیری کند.
• مقادیر ۲۵۰ میلی‌بار و ۲۵ بار: حد بالایی محدوده فشار را نشان می‌دهد. ترانسمیتر فشار می‌تواند فشارها را در این محدوده به دقت اندازه‌گیری کند.

بنابراین، محدوده فشار این ترانسمیتر فشارهایی از مقادیر بسیار پایین (۲۵۰ میلی‌بار یا ۰.۲۵ بار) تا مقادیر بالاتر (۲۵ بار) را پوشش می‌دهد. این گستره، ترانسمیتر را برای طیف وسیعی از کاربردها، به خصوص در صنایع بهداشتی و غذایی، بسیار منعطف و کارآمد می‌سازد.

مشخصات عملکرد ترانسمیتر فشار WIKA سری SA-11 برای صنایع بهداشتی و غذایی

دقت ترانسمیتر فشار به حداکثر انحراف در قرائت اندازه‌گیری فشار از مقدار فشار واقعی اشاره دارد و برای این سری از ترانسمیتر فشار برابر با 0.5± FS% ≥ است. در این عبارت:

• علامت ≥ به معنای “کمتر یا مساوی” است که نشان می‌دهد حداکثر انحراف مجاز برابر یا کمتر از مقدار اعلام شده است.
• نماد ± یک محدوده تحمل حول مقدار فشار واقعی را نشان می‌دهد. در این حالت، به این معنی است که اندازه‌گیری فشار می‌تواند به طور مثبت و منفی از مقدار فشار واقعی منحرف شود.
• 0.5 %FS نشان‌دهنده حداکثر درصد انحراف مجاز از محدوده مقیاس کامل (FS) ترانسمیتر فشار است.

به عنوان مثال، اگر محدوده کامل ترانسمیتر فشار ۱۰۰ بار باشد، حداکثر انحراف مجاز ۰.۵٪ از آن محدوده خواهد بود که ۰.۵ بار است. یعنی اندازه‌گیری فشار می‌تواند تا ۰.۵ بار از مقدار فشار واقعی منحرف شود.

دقت مشخص شده، شامل عوامل مختلفی است که به سنجش کلی اندازه‌گیری کمک می‌کند. این عوامل عبارتند از:

• غیرخطی بودن (Non-linearity):

به انحراف اندازه‌گیری فشار از یک خط مستقیم در هنگام ترسیم در برابر فشار واقعی اشاره دارد. این ویژگی هر گونه رفتار غیرخطی یا اعوجاج در منحنی پاسخ سنسور را به حساب می‌آورد.

• هیسترزیس (Hysteresis):

به تفاوت در قرائت‌های اندازه‌گیری فشار به دست آمده در هنگام افزایش و کاهش فشار در همان مسیر اشاره دارد. این ویژگی، توانایی سنسور برای ردیابی دقیق تغییرات فشار در هر دو چرخه فشار افزایش و کاهش را به حساب می‌آورد.

• صفر آفست (Zero Offset):

به هرگونه انحراف در اندازه‌گیری فشار در فشار صفر اشاره دارد. این ویژگی هر گونه خطای سیستماتیک یا بایاس در خروجی سنسور را در زمانی که فشاری اعمال نمی‌شود، به حساب می‌آورد.

• انحراف مقدار پایانی (Terminal Point Deviation):

به انحراف در اندازه‌گیری فشار در انتهای بالا و پایین محدوده فشار اشاره دارد. این ویژگی، هر گونه خطا یا انحراف را هنگام اندازه‌گیری فشارهای نزدیک به حداکثر یا حداقل مقادیر محدوده محاسبه می‌کند.

سازنده با بیان این که دقت شامل ویژگی‌هایی مانند غیرخطی بودن، هیسترزیس، صفر آفست و انحراف مقدار پایانی است، ارزیابی جامعی از منابع احتمالی خطا در اندازه‌گیری فشار ارائه می‌کند. بنابراین، دقت مشخص شده 0.5± FS% ≥ این عوامل مختلف را در نظر می‌گیرد تا نمایش واقعی‌تری از خطای اندازه‌گیری کلی را مطابق با استاندارد IEC 61298-2 ارائه دهد.

غیرخطی بودن: پاسخ خطی در گستره اندازه‌گیری

غیرخطی بودن برای ترانسمیتر فشار به حداکثر انحراف در اندازه‌گیری فشار ناشی از رفتار غیرخطی ترانسمیتر فشار اشاره دارد. به عبارت دیگر، میزان انحراف پاسخ سنسور فشار از یک پاسخ خطی ایده‌آل را نشان می‌دهد. غیرخطی بودن می‌تواند توسط عوامل مختلفی مانند تغییرات در خواص مکانیکی عنصر حسگر یا الگوریتم‌های پردازش سیگنال مورد استفاده در سنسور، ایجاد شود.

ترانسمیتر فشار سری SA-11 دارای مقدار غیرخطی ≤ ± 0.2 %FS می‌باشد. مقدار 0.2 %FS نشان‌دهنده حداکثر انحراف درصد مجاز از محدوده تمام مقیاس (FS) ترانسمیتر فشار به دلیل غیرخطی بودن است. به عنوان مثال، اگر محدوده کامل ترانسمیتر فشار ۱۰۰ بار باشد، حداکثر انحراف مجاز به دلیل غیرخطی بودن ۰.۲٪ از آن محدوده خواهد بود که ۰.۲ بار است. این بدان معنی است که اندازه‌گیری فشار می‌تواند تا ۰.۲ بار از مقدار فشار واقعی به دلیل رفتار غیرخطی منحرف شود.

پایداری طولانی مدت: عملکرد ثابت در گذر زمان

پایداری طولانی مدت که برای این سری از ترانسمیترهای فشار برابر با ≤ ۰.۲% FS است، حداکثر انحراف مجاز در اندازه‌گیری فشار در یک دوره یک ساله به دلیل اثرات پایداری طولانی مدت تحت شرایط مرجع خاص است. در نظر گرفتن این مشخصات هنگام ارزیابی الزامات عملکرد بلند مدت برای برنامه شما و انتخاب یک ترانسمیتر فشار که سطح پایداری مورد نظر شما را برآورده می‌کند، بسیار مهم است.

مقدار ۰.۲% FS نشان‌دهنده حداکثر درصد انحراف مجاز از محدوده مقیاس کامل (FS) ترانسمیتر فشار است. به عنوان مثال، اگر محدوده کامل ترانسمیتر فشار ۱۰۰ بار باشد، حداکثر انحراف مجاز به دلیل پایداری طولانی مدت ۰.۲٪ از آن محدوده خواهد بود که ۰.۲ بار است. این بدان معنی است که اندازه‌گیری فشار می‌تواند تا ۰.۲ بار از مقدار فشار واقعی در طول یک سال به دلیل اثرات پایداری طولانی مدت منحرف شود.

همچنین، شرایط مرجع به شرایط خاصی اشاره دارد که در آن مشخصات پایداری بلند مدت معتبر است. این شرایط معمولاً شامل عواملی مانند دما، رطوبت و سایر پارامترهای محیطی است که با عملکرد ترانسمیتر فشار مرتبط هستند. پایداری طولانی مدت معیاری برای سنجش توانایی ترانسمیتر فشار برای حفظ اندازه‌گیری فشار ثابت و دقیق در مدت زمان طولانی است. این ویژگی، عواملی مانند طول عمر، رانش و اثرات محیطی را در نظر می‌گیرد که می‌توانند باعث شوند عملکرد سنسور در طول زمان به تدریج تغییر کند.

صفر و اسپن قابل تنظیم: کالیبراسیون دقیق در دستان شما

ترانسمیتر فشار ویکا SA-11 قابلیت “صفر و اسپن قابل تنظیم” را دارد و به این معنی است که ترانسمیتر فشار در این سری امکان تنظیم دقیق یا کالیبراسیون تنظیمات صفر و اسپن را فراهم می‌کند. حال این قابلیت را تجزیه و بررسی می‌کنیم:

• تنظیم صفر:

“صفر” به سیگنال خروجی ترانسمیتر فشار زمانی که فشاری اعمال نمی‌شود اشاره دارد. تنظیم صفر به شما امکان می‌دهد سیگنال خروجی را در زمانی که فشاری وجود ندارد، روی مقدار دلخواه تنظیم کنید. این تنظیم تضمین می‌کند که ترانسمیتر هرگونه آفست یا بایاس را در موقعیت صفر، جبران می‌کند و امکان اندازه‌گیری دقیق را حتی زمانی که فشاری اعمال نمی‌شود، فراهم می‌کند.

• تنظیم اسپن (Span):

“اسپن” به سیگنال خروجی ترانسمیتر فشار در حداکثر فشار در محدوده فشار مشخص شده اشاره دارد. تنظیم اسپن به شما امکان می‌دهد سیگنال خروجی را در نقطه فشار حداکثر روی مقدار دلخواه تنظیم کنید. این تنظیم تضمین می‌کند که ترانسمیتر هرگونه انحراف یا خطای درجه‌بندی در اندازه‌گیری اسپن را جبران می‌کند و امکان اندازه‌گیری دقیق در کل محدوده فشار را فراهم می‌کند.

عبارت “صفر و اسپن قابل تنظیم (۵٪ ±) از طریق پتانسیومتر داخلی” به این معنی است که ترانسمیتر فشار وسیله‌ای برای تنظیم هر دو تنظیمات صفر و اسپن با استفاده از یک پتانسیومتر (یک مقاومت متغیر) واقع در خود دستگاه فراهم می‌کند. با استفاده از پتانسیومتر، می‌توانید تنظیمات صفر و اسپن ترانسمیتر فشار را به خوبی تنظیم کنید.

مشخصات ۵٪ ± محدوده تنظیم موجود برای هر دو تنظیمات صفر و اسپن را نشان می‌دهد. در این مورد، می‌توانید مقادیر صفر و اسپن را تا ۵٪ ± از محدوده مربوطه خود تنظیم کنید. این محدوده تنظیم انعطاف‌پذیری را در کالیبره کردن ترانسمیتر فشار برای هماهنگی با الزامات خاص برنامه شما فراهم می‌کند. با ارائه گزینه قابل تنظیم صفر و اسپن، ترانسمیتر فشار به شما امکان می‌دهد سیگنال خروجی را برای مطابقت با نقاط مرجع و محدوده اندازه‌گیری دلخواه خود سفارشی و بهینه کنید. این ویژگی به ویژه زمانی مفید است که به اندازه‌گیری دقیق و دقیق فشار در برنامه خاص خود نیاز دارید.

زمان پاسخ‌گویی: رصد سریع تغییرات فشار

زمان پاسخ‌گویی به سرعتی اشاره دارد که ترانسمیتر فشار می‌تواند در آن واکنش نشان داده و سیگنال خروجی پایداری را در پاسخ به تغییرات فشار اعمال شده ارائه دهد و برای این سری ترانسمیتر فشار برابر با مقدار < ۱۰ میلی‌ثانیه می‌باشد. در اینجا نماد > به معنای “کمتر از” است که نشان می‌دهد زمان پاسخ‌گویی سریع‌تر از مقدار اعلام شده است.

زمان پاسخ‌گویی یک ترانسمیتر فشار، زمانی است که طول می‌کشد تا ترانسمیتر تغییر فشار را تشخیص دهد و سیگنال خروجی خود را بر این اساس تثبیت کند. زمان پاسخ‌گویی سریع‌تر به این معنی است که ترانسمیتر فشار می‌تواند به سرعت و با دقت به تغییرات فشار پاسخ دهد. زمان پاسخ‌گویی سریع به ویژه در کاربردهایی که نوسانات فشار سریع وجود دارد یا در جایی که نظارت و کنترل بلادرنگ مورد نیاز است، مهم است. این ویژگی ترانسمیتر فشار را قادر می‌سازد تا اندازه‌گیری‌های به موقع و دقیق را انجام دهد و از عملکرد کارآمد و قابل اعتماد سیستم یا فرآیند اطمینان حاصل کند.

مشخصات الکتریکی ترانسمیتر فشار WIKA سری SA-11 برای صنایع بهداشتی و غذایی

خروجی ترانسمیتر فشار اطلاعاتی در مورد گزینه‌های سیگنال خروجی موجود ارائه می‌دهد. در مورد ترانسمیتر فشار سری SA-11، گزینه‌های موجود برای خروجی عبارتند از:

• ۲۰ – ۴ میلی‌آمپر:

این بدان معناست که ترانسمیتر فشار می‌تواند سیگنال خروجی از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر را ارائه دهد. سیگنال جریان معمولاً در کاربردهای صنعتی استفاده می‌شود و یک رابطه خطی بین فشار اندازه‌گیری شده و جریان خروجی فراهم می‌کند.

• ۲۰ – ۰ میلی‌آمپر:

این بدان معناست که ترانسمیتر فشار می‌تواند سیگنال خروجی از ۰ میلی‌آمپر تا ۲۰ میلی‌آمپر را ارائه دهد. مشابه سیگنال ۲۰ – ۴ میلی‌آمپر، یک رابطه خطی بین اندازه‌گیری فشار و جریان خروجی ارائه می‌دهد.

• ۱۰ – ۰ ولت دی سی:

این بدان معناست که ترانسمیتر فشار می‌تواند سیگنال خروجی از ۰ ولت تا ۱۰ ولت جریان مستقیم (VDC) را ارائه دهد. سیگنال ولتاژ اغلب در کاربردهای مختلف استفاده می‌شود و یک رابطه خطی بین اندازه‌گیری فشار و ولتاژ خروجی ارائه می‌دهد.

• ۵ – ۰ ولت دی سی:

این بدان معناست که ترانسمیتر فشار می‌تواند سیگنال خروجی از ۰ ولت تا ۵ ولت جریان مستقیم (VDC) ارائه دهد. مشابه سیگنال ۱۰ – ۰ ولت دی سی، یک رابطه خطی بین اندازه‌گیری فشار و ولتاژ خروجی ارائه می‌دهد.

انتخاب مناسب‌ترین سیگنال خروجی به نیازهای کاربردی خاص شما و سازگاری با تجهیزات یا سیستم‌های کنترل موجود شما بستگی دارد. در این مورد چند ملاحظه وجود دارد:

• سیگنال‌های خروجی جریان (۲۰ – ۴ میلی‌آمپر یا ۲۰ – ۰ میلی‌آمپر):

به دلیل ایمنی بالا در برابر نویز الکتریکی و قابلیت انتقال از راه دور معمولاً در کاربردهای صنعتی استفاده می‌شوند. آن‌ها برای کاربردهایی که مسافت‌های طولانی کابل یا محیط‌های الکتریکی خشن درگیر هستند، مناسب هستند.

• سیگنال‌های ولتاژ خروجی (۱۰ – ۰ ولت دی سی یا ۵ – ۰ ولت دی سی):

اغلب در سیستم‌های مختلف، از جمله تجهیزات آزمایشگاهی یا برنامه‌هایی که سیگنال ولتاژ به صورت مستقیم با سایر دستگاه‌ها یا کنترل‌کننده‌ها سازگار است، استفاده می‌شود.

هنگام انتخاب مناسب‌ترین سیگنال خروجی برای برنامه خود، عواملی مانند الزامات ورودی سیستم کنترل خود، فاصله بین ترانسمیتر فشار و گیرنده و محیط نویز الکتریکی را در نظر بگیرید. علاوه بر این، اطمینان حاصل کنید که نوع سیگنال انتخابی با قابلیت‌های ورودی تجهیزات گیرنده یا سیستم کنترل سازگار است.

حفاظت‌های الکتریکی: ایمنی و دوام در اولویت

محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس دو ویژگی مهمی هستند که ایمنی و قابلیت اطمینان ترانسمیتر فشار WIKA سری SA-11 را افزایش می‌دهند:

• محافظت در برابر اتصال کوتاه:

محافظت در برابر اتصال کوتاه یک ویژگی ایمنی است که در ترانسمیتر فشار تعبیه شده است تا در صورت وقوع اتصال کوتاه در مدار خروجی از آسیب جلوگیری کند. اتصال کوتاه زمانی رخ می‌دهد که یک اتصال ناخواسته بین ترمینال‌های مثبت و منفی سیگنال خروجی وجود داشته باشد. این می‌تواند ناشی از خطاهای سیم‌کشی، اتصالات معیوب یا خرابی تجهیزات باشد.

با محافظت در برابر اتصال کوتاه، ترانسمیتر فشار طوری طراحی شده است که با محدود کردن جریان یا خاموش کردن مدار خروجی، اتصال کوتاه را شناسایی کرده و به آن پاسخ دهد. این امر از قطعات الکترونیکی داخلی ترانسمیتر در برابر جریان بیش از حد، گرمای بیش از حد احتمالی و آسیب محافظت می‌کند. همچنین از خطرات احتمالی ناشی از اتصال کوتاه مانند جرقه‌های الکتریکی یا آتش‌سوزی جلوگیری می‌کند.

• محافظت در برابر قطبیت معکوس:

محافظت در برابر قطبیت معکوس یکی دیگر از ویژگی‌های ایمنی است که از ترانسمیتر فشار در برابر قطبیت سیم‌کشی نادرست محافظت می‌کند. قطبیت به اتصال صحیح ترمینال‌های مثبت و منفی منبع تغذیه یا ورودی سیگنال اشاره دارد. معکوس کردن قطبیت به معنای اتصال ترمینال مثبت به منفی و بالعکس است.

محافظت در برابر قطبیت معکوس تضمین می‌کند که حتی اگر منبع تغذیه یا سیم‌کشی سیگنال به طور تصادفی معکوس شود، ترانسمیتر فشار آسیب نمی‌بیند. معمولاً شامل مدارهایی است که قطبیت معکوس را تشخیص داده و از جریان در جهت اشتباه جلوگیری می‌کند. همچنین از اجزای داخلی ترانسمیتر محافظت و به حفظ عملکرد آن کمک می‌کند.

هر دو حفاظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس از ویژگی‌های مهم در تضمین عملکرد ایمن و قابل اعتماد ترانسمیتر فشار هستند. آن‌ها یک لایه محافظتی اضافی در برابر خطاهای الکتریکی بالقوه یا خطاهای سیم‌کشی ارائه می‌دهند که در غیر این صورت می‌تواند به ترانسمیتر آسیب برساند یا عملکرد آن را به خطر بیندازد. هنگام استفاده از ترانسمیتر فشار، همیشه توصیه می‌شود از روش‌های مناسب سیم‌کشی، از جمله قطبیت صحیح و اجتناب از اتصال کوتاه، پیروی کنید. با این حال، وجود این ویژگی‌های حفاظتی به کاهش خطرات مرتبط با خطاهای سیم‌کشی کمک کرده، آرامش خاطر را فراهم می‌کند و احتمال آسیب به ترانسمیتر را به حداقل می‌رساند.

مشخصات شرایط محیطی ترانسمیتر فشار WIKA سری SA-11 برای صنایع بهداشتی و غذایی

محدوده دمای سیال به محدوده دماهایی اشاره دارد که در آن ترانسمیتر فشار می‌تواند فشار را به طور دقیق و مطمئن در هنگام تماس با سیال مورد اندازه‌گیری، اندازه‌گیری کند.

محدوده دما بین ۲۰- تا ۱۵۰ درجه سانتی‌گراد مشخص شده برای ترانسمیتر فشار ویکا سری SA-11 بدان معناست که ترانسمیتر فشار طوری طراحی شده است که در این محدوده دما کار کند و در عین حال عملکرد و دقت خود را حفظ کند.

دمای محیط به دمای ماده یا سیالی که توسط ترانسمیتر فشار اندازه‌گیری می‌شود اشاره دارد. در بسیاری از کاربردها، ترانسمیتر فشار در معرض انواع مختلف سیال‌ها مانند مایعات یا گازها قرار می‌گیرد. محدوده دمای سیال دمایی را نشان می‌دهد که ترانسمیتر می‌تواند فشار سیال را به طور مؤثر اندازه‌گیری کند.

توجه به این نکته مهم است که محدوده دمای سیال ارائه شده در مشخصات به طور خاص به محدوده دمای عملیاتی خود ترانسمیتر فشار اشاره دارد. این ویژگی، دماهایی را نشان می‌دهد که ترانسمیتر می‌تواند به طور قابل اعتماد کار کند و اندازه‌گیری دقیق فشار را ارائه دهد. کارکردن ترانسمیتر فشار در محدوده دمایی مشخص شده تضمین می‌کند که اجزای داخلی مانند سنسور و قطعات الکترونیکی می‌توانند به درستی کار کنند بدون اینکه تحت تأثیر دماهای شدید قرار بگیرند. این به حفظ دقت، پایداری و طول عمر ترانسمیتر فشار کمک می‌کند.

با این حال، در نظر گرفتن سازگاری ترانسمیتر فشار با سیال خاصی که اندازه‌گیری می‌شود، بسیار مهم است. انواع مختلف سیال‌ها ممکن است محدودیت‌های دمایی یا ویژگی‌های متفاوتی داشته باشند که می‌تواند بر عملکرد یا طول عمر ترانسمیتر فشار تأثیر بگذارد. بنابراین، توصیه می‌شود سازگاری ترانسمیتر فشار را با محیط مورد نظر بررسی کنید و از قرار گرفتن آن در محدوده دمایی مشخص شده اطمینان حاصل کنید.

درجه حفاظت (IP): محافظت در برابر گرد و غبار، آب و شستشوی با فشار بالا

درجه حفاظت سری SA-11 که برابر با IP65، IP67، IP68 و IP69K است، اطلاعاتی در مورد سطح حفاظتی ترانسمیتر فشار در برابر نفوذ ذرات جامد و مایعات ارائه می‌دهد.

1. IP65: این رتبه نشان می‌دهد که ترانسمیتر فشار در برابر نفوذ گرد و غبار محافظت می‌شود و می‌تواند در برابر واترجت‌های کم فشار از هر جهت مقاومت کند. این بدان معناست که ترانسمیتر در برابر گرد و غبار مقاوم است و می‌تواند پاشیده شدن یا اسپری آب را کنترل کند، بنابراین برای استفاده در محیط‌هایی که خطر متوسط قرار گرفتن در معرض گرد و غبار یا آب وجود دارد، مناسب است.
2. IP67: این رتبه نشان می‌دهد که ترانسمیتر فشار در برابر گرد و غبار مقاوم است و می‌تواند تا عمق یک متری برای مدت زمان محدودی در آب غوطه‌ور شود بدون اینکه متحمل اثرات مضری شود. در مقایسه با IP65 سطح بالاتری از محافظت در برابر گرد و غبار و آب را ارائه می‌دهد و برای کاربردهایی که خطر قرار گرفتن در معرض گرد و غبار یا غوطه‌ور شدن موقت در آب وجود دارد، مناسب است.
3. IP68: این رتبه بیانگر این است که ترانسمیتر فشار هم ضد گرد و غبار است و هم قادر به غوطه‌ور شدن مداوم در آب در شرایط مشخص می‌باشد. عمق خاص و مدت غوطه‌وری ممکن است بسته به مشخصات سازنده متفاوت باشد. IP68 سطح بالاتری از محافظت در برابر گرد و غبار و آب را فراهم می‌کند و ترانسمیتر را برای کاربردهایی که ممکن است در معرض محیط‌های خشن، غوطه‌ور شدن یا غوطه‌وری مداوم در آب قرار گیرد، مناسب می‌کند.
4. IP69K: این رتبه بالاترین سطح حفاظت از نفوذ ارائه شده توسط سیستم رتبه‌بندی IP است. این نشان می‌دهد که ترانسمیتر فشار نه تنها ضد گرد و غبار و ضد آب است، بلکه در برابر واترجت‌های با فشار و دمای بالا نیز مقاوم است. رتبه بندی IP69K تضمین می‌کند که ترانسمیتر می‌تواند در برابر فرآیندهای تمیز کردن سخت، مانند بخار پرفشار یا واترجت‌های در فاصله نزدیک، مقاومت کند. این درجه حفاظت، به ویژه برای کاربردهایی که به تمیز کردن منظم و کامل نیاز است، مانند صنایع غذایی و نوشیدنی یا محیط‌های صنعتی خشن، بسیار مناسب است.

محدوده دمای دیافراگم: پایداری در برابر تغییرات حرارتی

محدوده دمای دیافراگم به محدوده دماهایی اطلاق می‌شود که دیافراگم ترانسمیتر فشار می‌تواند بدون آسیب یا تأثیر بر عملکرد آن تحمل کند. این محدوده دما برای این سری از ترانسمیتر فشار برند ویکا، ۲۰- تا ۱۵۰ درجه سانتی‌گراد است.

دیافراگم جزء مهم ترانسمیتر فشار است که معمولاً یک غشای نازک و انعطاف‌پذیر در تماس مستقیم با سیال مورد اندازه‌گیری می‌باشد. دیافراگم در پاسخ به تغییرات فشار تغییر شکل می‌دهد که این تغییر شکل سپس توسط مکانیزم حسگر داخلی ترانسمیتر به سیگنال الکتریکی تبدیل می‌شود.

مشخصات محدوده دمای دیافراگم مهم است زیرا تضمین می‌کند که دیافراگم می‌تواند خواص مکانیکی و عملکرد خود را در طیف وسیعی از دماها حفظ کند. کارکردن ترانسمیتر فشار در محدوده دمای دیافراگم مشخص شده به اطمینان از اندازه‌گیری دقیق فشار و طول عمر دیافراگم کمک می‌کند.

قرار دادن ترانسمیتر فشار در معرض دماهای خارج از محدوده دمای دیافراگم مشخص شده ممکن است منجر به مشکلات مختلفی شود. دمای بسیار پایین می‌تواند باعث سفت شدن دیافراگم و از دست دادن انعطاف‌پذیری آن شده و در نتیجه منجر به خوانش فشار نادرست یا حتی آسیب به دیافراگم شود. از طرف دیگر، دمای بالا می‌تواند باعث تغییر شکل، ذوب یا تخریب مواد دیافراگم شود و یکپارچگی و دقت مکانیکی آن را به خطر بیندازد.

توجه به این نکته مهم است که محدوده دمای دیافراگم ممکن است با محدوده دمای کلی سیال مشخص شده برای ترانسمیتر فشار متفاوت باشد. در حالی که دیافراگم می‌تواند محدوده دمایی وسیعی را تحمل کند، سایر اجزا یا مواد درون ترانسمیتر ممکن است محدودیت‌های دمایی متفاوتی داشته باشند. بنابراین، در نظر گرفتن سازگاری دمای کلی ترانسمیتر فشار و اطمینان از این که تمام اجزای مربوطه می‌توانند شرایط دمایی مورد نظر را تحمل کنند، ضروری است.

مشخصات مکانیکی ترانسمیتر فشار WIKA سری SA-11 برای صنایع بهداشتی و غذایی

اتصال مکانیکی به انواع مختلف اتصالات فیزیکی موجود برای اتصال ترانسمیتر فشار به فرآیند یا سیستمی که برای اندازه‌گیری در نظر گرفته شده است، اشاره دارد. برای این سری از ترانسمیتر فشار، گزینه‌های متنوعی برای اطمینان از سازگاری در صنایع بهداشتی و غذایی شامل موارد زیر می‌باشد:

1. Tri-Clamp: اتصال مکانیکی Tri-Clamp، که همچنین به عنوان اتصالات Tri-Clover یا Tri-Clamp شناخته می‌شود، یک اتصال بهداشتی محبوب است که در صنایعی مانند غذا و نوشیدنی، داروسازی و بیوتکنولوژی استفاده می‌شود. این اتصال شامل یک گیره، واشر و غلاف است که اتصال ایمن و ضد نشتی را فراهم می‌کند. اتصالات Tri-Clamp به دلیل طراحی بهداشتی، مونتاژ آسان و جداسازی قطعات، به‌طور گسترده‌ای شناخته شده‌اند و برای کاربردهایی که نیاز به تمیز کردن و استریل مکرر دارند، مناسب هستند.
2. Clamp: اتصال Clamp به یک گیره استاندارد یا مکانیسم گیره بازشونده سریع اشاره دارد که برای اتصال لوله‌ها یا اتصالات استفاده می‌شود. این نوع اتصال معمولاً شامل یک دستگاه گیره است که ترانسمیتر فشار را به خط فرآیند ثابت می‌کند و از مهر و موم محکم و ایمن اطمینان می‌دهد. اتصالات Clamp معمولاً در کاربردهای صنعتی استفاده می‌شود که در آن اتصال ایمن مورد نیاز است و جداسازی آسان آن مورد نظر است.
3. Grooved union nut (مهره ماسوره شیاردار): مهره ماسوره شیاردار نوعی اتصال است که از شیارها یا برجستگی‌های روی سطوح جفت‌شونده ترانسمیتر فشار و خط فرآیند استفاده می‌کند. مهره ماسوره شیاردار با سفت کردن مهره برای فشرده‌سازی مهر و موم، اتصال مطمئن و قابل اعتمادی را فراهم می‌کند. این نوع اتصال معمولاً در سیستم‌های لوله‌کشی که نیاز به نصب سریع و آسان است، استفاده می‌شود.
4. VARIVENT®: نام تجاری اتصالات فرآیند بهداشتی است که به طور گسترده در صنایع غذایی، نوشیدنی و داروسازی استفاده می‌شود. دارای نوع خاصی از اتصال است که بهداشت، قابلیت اطمینان و سهولت مونتاژ را تضمین می‌کند. اتصالات VARIVENT® برای مطابقت با استانداردهای سختگیرانه صنعت طراحی شده‌اند و اتصال ایمن و بدون نشتی را ارائه می‌دهند.
5. فلنج (Flange): اتصالات فلنجی روشی پرکاربرد برای اتصال لوله‌ها، شیرها و تجهیزات در صنایع مختلف است. این اتصالات شامل دو فلنج با سوراخ‌های پیچ منطبق هستند که با استفاده از پیچ و مهره یا ناودانی به همراه یک واشر برای ایجاد مهر و موم به یکدیگر متصل می‌شوند. اتصالات فلنجی استحکام، دوام و انعطاف‌پذیری عالی را ارائه می‌دهند که امکان مونتاژ و جداسازی آسان را فراهم می‌کند.
6. NEUMO: اتصالات NEUMO یک نام تجاری است که در اتصالات فرآیندهای بهداشتی برای صنایعی مانند غذا، نوشیدنی و دارو تخصص دارد. اتصالات NEUMO برای برآورده کردن الزامات بهداشتی دقیق طراحی شده‌اند و از تمیزی، استریل بودن و قابلیت اطمینان در کاربردهای حیاتی اطمینان می‌دهند.

با توجه به این که کدام اتصال بهتر است، انتخاب به چندین عامل خاص برای برنامه بستگی دارد، از جمله الزامات فرآیند، استانداردهای صنعت، سازگاری با تجهیزات موجود و سهولت نصب. هر نوع اتصال مزایای خود را دارد و برای سناریوهای مختلف مناسب است.

جنس اتصال مکانیکی: فولاد ضد زنگ ۱.۴۴۳۵ (316L) – مقاومت در برابر خوردگی و کاربردهای بهداشتی

جنس این اتصالات مکانیکی از فولاد ضد زنگ ۱.۴۴۳۵ (316L) می‌باشد. فولاد ضد زنگ یک ماده همه کاره و پر استفاده است که به دلیل مقاومت در برابر خوردگی، دوام و استحکام عالی شناخته شده است. این آلیاژی از آهن، کربن و عناصر مختلف مانند کروم، نیکل و مولیبدن است که به بهبود خواص آن کمک می‌کنند.

فولاد ضد زنگ ۱.۴۴۳۵، همچنین به عنوان 316L شناخته می‌شود، یک درجه خاص از فولاد ضد زنگ است که حاوی مولیبدن است که مقاومت در برابر خوردگی آن را به ویژه در برابر کلریدها و محیط‌های اسیدی افزایش می‌دهد. حرف L در 316L مخفف “کم کربن” است، که نشان می‌دهد محتوای کربن کمتری نسبت به فولاد ضد زنگ استاندارد 316 دارد. این مقدار کربن کم به جلوگیری از ایجاد حساسیت و خوردگی در اتصالات جوش کمک می‌کند.

استفاده از فولاد ضد زنگ ۱.۴۴۳۵ (316L) برای مواد سازنده اتصال مکانیکی در یک ترانسمیتر فشار چندین مزیت را ارائه می‌دهد:

• مقاومت در برابر خوردگی: فولاد ضد زنگ ۱.۴۴۳۵ (316L) مقاومت عالی در برابر خوردگی در محیط‌های مختلف از جمله شرایط اسیدی و قلیایی از خود نشان می‌دهد. در نتیجه، اتصال مکانیکی را برای کاربردهایی که ممکن است ترانسمیتر فشار با سیال‌های خورنده تماس پیدا کند، مناسب می‌گرداند.
• استحکام و دوام بالا: فولاد ضد زنگ ۱.۴۴۳۵ (316L) استحکام مکانیکی خوبی را فراهم می‌کند و به دیافراگم اجازه می‌دهد تا در شرایط فشار بالا بدون تغییر شکل یا شکست مقاومت کند. دوام و قابلیت اطمینان را در دوره‌های طولانی استفاده ارائه می‌دهد.
• سازگاری با سیال‌های متنوع: مقاومت در برابر خوردگی فولاد ضد زنگ ۱.۴۴۳۵ (316L) اتصال مکانیکی را با طیف وسیعی از سیال‌ها از جمله مایعات و گازها سازگار می‌کند. این تطبیق‌پذیری به ترانسمیتر فشار اجازه می‌دهد تا در صنایع و کاربردهای مختلف (مانند فرآوری شیمیایی، نفت و گاز، داروسازی، غذا و نوشیدنی و غیره) استفاده شود.
• کاربردهای بهداشتی: فولاد ضد زنگ ۱.۴۴۳۵ (316L) اغلب در کاربردهایی که رعایت بهداشت بسیار مهم است، مانند صنایع غذایی و آشامیدنی یا داروسازی استفاده می‌شود. سطح صاف و بدون تخلخل آن تمیز کردن آسان را تسهیل می‌کند و از تجمع آلودگی‌ها جلوگیری می‌کند.

مایع پرکننده: روغن مصنوعی با تأییدیه FDA – ایمنی در تماس با مواد غذایی

مایع پرکننده ترانسمیتر فشار به نوع سیال مورد استفاده برای پر کردن حفره داخلی یا فضای بین دیافراگم و عنصر حسگر اشاره دارد. ترانسمیتر فشار سری SA-11 دو نوع مایع پرکننده دارد:

1. روغن مصنوعی، KN 77 (تأیید شده توسط FDA): روغن مصنوعی، به طور خاص KN 77، نوعی مایع است که برای برآورده کردن الزامات خاصی از جمله تأییدیه FDA طراحی شده است. تأییدیه FDA به این معنی است که این مایع با مقررات و استانداردهای تعیین شده توسط سازمان غذا و داروی ایالات متحده برای استفاده ایمن در برنامه‌های غذایی و نوشیدنی مطابقت دارد. روغن مصنوعی مزایای مختلفی مانند پایداری حرارتی خوب، فراریت کم و سازگاری با طیف وسیعی از سیال‌ها را ارائه می‌دهد.
2. Neobee® M-20, KN 59 (تأیید شده توسط FDA): مایع پرکننده دیگری است که این نوع خاص از روغن مصنوعی نیز برای استفاده در برنامه‌های غذایی و نوشیدنی می‌باشد. مایع پرکننده Neobee® M-20, KN 59 مشابه KN 77 خواصی مانند پایداری حرارتی خوب و سازگاری با طیف وسیعی از سیال‌ها را ارائه می‌دهد.

هدف از استفاده از سیالات پرکننده در ترانسمیترهای فشار، انتقال فشار از دیافراگم به عنصر حسگر داخلی و در عین حال محافظت و اطمینان از عملکرد مناسب است. مایع پرکننده به انتقال انحراف ناشی از فشار دیافراگم به عنصر حسگر کمک می‌کند و سپس آن را به سیگنال الکتریکی تبدیل می‌کند.

سازگاری مایع پرکننده با محیط‌های خاص به خواص شیمیایی سیال و ماهیت محیط بستگی دارد. روغن‌های مصنوعی ذکر شده به طور کلی سازگاری خوبی با طیف وسیعی از سیال‌ها از جمله گازها و مایعات دارند. با این حال، توجه به این نکته مهم است که برخی از مواد شیمیایی تهاجمی یا مواد بسیار واکنش‌پذیر ممکن است با این مایعات پرکننده خاص سازگار نباشند. در چنین مواردی، توصیه می‌شود برای اطمینان از سازگاری با سیال مورد نظر، با سازنده مشورت کنید یا نمودارهای سازگاری ارائه شده توسط سازنده ترانسمیتر فشار را بررسی کنید.

مواد آب‌بندی‌کننده: تضمین عدم نشتی و سازگاری

مواد سازنده‌ی آب‌بندی به مواد مورد استفاده برای ایجاد مهر و موم یا واشر در ترانسمیتر فشار اشاره دارد. در مورد این سری از ترانسمیتر فشار، مواد مهر و موم مشخص شده فولاد ضد زنگ ۱.۴۴۳۵ است. فولاد ضد زنگ ۱.۴۴۳۵ یک درجه خاص از فولاد ضد زنگ با مقاومت در برابر خوردگی و خواص مکانیکی عالی است. این یک آلیاژ فولاد ضد زنگ آستنیتی است که حاوی مولیبدن است که مقاومت آن را در برابر خوردگی به ویژه در محیط‌های دارای کلرید و شرایط اسیدی افزایش می‌دهد. این ماده باعث موارد زیر در مهر و موم ترانسمیتر می‌گردد:

• مقاومت در برابر خوردگی
• مقاومت در برابر دما
• استحکام مکانیکی
• کاربردهای بهداشتی
• سازگاری با طیف وسیعی از مواد

در کنار فولاد ضد زنگ ۱.۴۴۳۵، گزینه‌های دیگری برای مواد آب‌بندی نیز ارائه شده است که هر یک ویژگی‌های خاص خود را دارند:

• FPM (Viton®): این ماده که با نام تجاری Viton® نیز شناخته می‌شود، نوعی فلوروالاستومر است. مقاومت بسیار خوبی در برابر دماهای بالا، مواد شیمیایی، روغن‌ها و سوخت‌ها دارد. درزگیرهای FPM اغلب در کاربردهایی که در معرض سیالات تهاجمی، دماهای بالا یا شرایط عملیاتی سخت هستند، استفاده می‌شود.
• FKM (Fluorocarbon): این ماده نوع دیگری از فلوروالاستومر شبیه FPM است. بسیاری از خواص مشابه، از جمله مقاومت در برابر دمای بالا، مقاومت شیمیایی، و قابلیت‌های آب‌بندی عالی را به اشتراک می‌گذارد. مهر و موم FKM معمولاً در برنامه‌های کاربردی شامل دماهای شدید، مواد شیمیایی تهاجمی و محیط‌های چالش‌برانگیز استفاده می‌شود.
• NBR (Nitrile Rubber): این ماده که با نام Buna-N نیز شناخته می‌شود، یک لاستیک مصنوعی با مقاومت خوبی در برابر روغن، سوخت و آب است. این خواص آب‌بندی عالی را ارائه می‌دهد و معمولاً در برنامه‌های کاربردی که در آن تماس با محصولات نفتی، سیستم‌های هیدرولیک یا آب وجود دارد، استفاده می‌شود.
• EPDM: ماده EPDM یا مونومر اتیلن پروپیلن دی ان، یک ماده لاستیک مصنوعی است که به دلیل مقاومت عالی در برابر آب و هوا، مقاومت در برابر اوزون، و مقاومت در برابر بخار و آب داغ شناخته شده است. مهر و موم EPDM معمولاً در کاربردهایی که در آن قرار گرفتن در معرض عناصر بیرونی، اشعه ماورای بنفش یا آب و بخار داغ مورد انتظار است، استفاده می‌شود.1

هنگام استفاده از هر یک از این مواد مهر و موم، ضروری است که سازگاری آن‌ها را با محیط خاص، محدوده دما و شرایط عملیاتی برنامه خود در نظر بگیرید. برخی از عواملی که باید در نظر گرفته شوند عبارتند از سازگاری شیمیایی، مقاومت در برابر دما، درجه فشار و احتمال تخریب یا تورم مواد.

اتصال الکتریکی: سهولت و اطمینان در ارتباطات

گزینه‌های موجود برای اتصال الکتریکی ترانسمیتر فشار WIKA سری SA-11 عبارتند از:

1. DIN EN 175301-803-A: این یک اتصال‌دهنده الکتریکی استاندارد است که معمولاً در کاربردهای صنعتی استفاده می‌شود. همچنین به عنوان کانکتور دایره‌ای یا رابط DIN شناخته می‌شود. این نوع کانکتور معمولاً از یک دوشاخه گرد با پین و یک سوکت متناظر با سوکت‌ها تشکیل شده است. این اتصال الکتریکی ایمن و قابل اعتماد بودن را فراهم می‌کند و اغلب برای اتصال سنسورها و محرک‌ها در سیستم‌های اتوماسیون صنعتی استفاده می‌شود.
2. M12×1: به نوع خاصی از اتصالات رزوه‌ای اشاره دارد که معمولاً در کاربردهای صنعتی استفاده می‌شود. قطر آن ۱۲ میلی‌متر و گام آن ۱ میلی‌متر است. کانکتورهای M12 به دلیل استحکام و قابلیت اطمینان خود شناخته شده‌اند. آن‌ها اغلب در محیط‌های خشن که به اتصال ایمن و مهر و موم نیاز است، مانند ماشین‌آلات، سنسورها و سیستم‌های کنترل استفاده می‌شود.
3. Cable outlet (کابل خروجی): این گزینه نشان می‌دهد که ترانسمیتر فشار امکان سیم‌کشی مستقیم از طریق کابل را بدون استفاده از کانکتور خاص می‌دهد. این بدان معناست که سیم‌های ترانسمیتر فشار در معرض دید قرار می‌گیرند و می‌توانند با استفاده از تکنیک‌های سیم‌کشی مناسب (مانند لحیم‌کاری، چین‌خوردگی یا بلوک‌های ترمینال) به سیم‌های مربوطه سیستم متصل شوند.
4. Field case: اصطلاح Field case عموماً به جعبه یا محفظه‌ای اطلاق می‌شود که برای محافظت و ایجاد دسترسی به اتصالات الکتریکی در تاسیسات صحرایی طراحی شده است. معمولاً شامل ترمینال‌ها یا بلوک‌های ترمینال برای اتصال سیم یا کابل است. طراحی خاص و ویژگی‌های Field case ممکن است بسته به سازنده و کاربرد مورد نظر متفاوت باشد.

در مورد تعیین این که کدام گزینه اتصال الکتریکی بهتر است، به عوامل مختلفی مانند الزامات برنامه خاص، زیرساخت موجود و ترجیحات شخصی بستگی دارد. در اینجا چند ملاحظه وجود دارد:

• سازگاری: اتصال الکتریکی‌ای را انتخاب کنید که با زیرساخت سیستم موجود شما سازگار است. استانداردهای اتصالات و سیم‌کشی که معمولاً در صنعت یا برنامه شما استفاده می‌شود را در نظر بگیرید.
• ملاحظات زیست محیطی: اگر برنامه شما شامل محیط‌های خشن با قرار گرفتن در معرض رطوبت، گرد و غبار یا لرزش است، اتصال‌دهنده‌هایی مانند DIN EN 175301-803-A یا M12 با آب‌بندی مناسب ممکن است برای اطمینان از اتصالات قابل اعتماد ترجیح داده شوند.
• سهولت نصب: سهولت نصب و نگهداری را در نظر بگیرید. نصب و تعویض برخی از کانکتورها ممکن است آسان‌تر باشد، در حالی که سیم‌کشی مستقیم از طریق پریز کابل ممکن است نیاز به سیم‌کشی بیشتری داشته باشد.
• انعطاف‌پذیری در آینده: نیازهای آینده سیستم خود را در نظر بگیرید. اگر تغییرات یا گسترش را در سیستم خود پیش‌بینی می‌کنید، کانکتورهایی مانند DIN EN 175301-803-A یا M12 با گزینه‌های استاندارد و گسترده‌شان ممکن است انعطاف‌پذیری بیشتری ارائه دهند.

تاییدیه‌ها و گواهینامه‌ها ترانسمیتر فشار WIKA سری SA-11 برای صنایع بهداشتی و غذایی

تاییدیه و گواهینامه‌های ذکر شده نشان می‌دهد که این سری ترانسمیترهای فشار برای برآورده کردن استانداردها و الزامات تعیین شده توسط سازمان‌ها و نهادهای نظارتی مختلف، تحت آزمایش و ارزیابی قرار گرفته است. این تاییدیه‌ها و گواهینامه‌ها دارای چندین مزیت کلیدی هستند:

1. CE (Conformité Européene): علامت CE نشان می‌دهد که ترانسمیتر فشار با الزامات اساسی بهداشت، ایمنی و محیط زیست در منطقه اقتصادی اروپا (EEA) مطابقت دارد. این اجازه می‌دهد تا محصول آزادانه در EEA به بازار عرضه شود و مورد استفاده قرار گیرد.
2. CSA (انجمن استانداردهای کانادا): گواهینامه CSA یک استاندارد شناخته شده در کانادا است و نشان‌دهنده انطباق با استانداردهای قابل اجرای ایمنی و عملکرد کانادا است. این به مشتریان اطمینان می‌دهد که ترانسمیتر فشار الزامات ایمنی را برای استفاده در کانادا برآورده می‌کند.
3. EAC (Eurasian Conformity): گواهی EAC در نظر گرفته شده برای محصولات، در قلمرو گمرکی اتحادیه اقتصادی اوراسیا (EAEU) مورد نیاز است. این نشان‌دهنده انطباق با مقررات فنی و استانداردهای کیفیت برای منطقه است.
4. GOST (Gosudarstvennyy Standart): گواهی GOST یک ارزیابی انطباق اجباری برای محصولات فروخته شده در روسیه است. مطابقت با استانداردها و مقررات ملی روسیه را تأیید می‌کند.
5. KazInMetr: یک مرجع صدور گواهینامه در قزاقستان است. صدور گواهینامه توسط KazInMetr نشان‌دهنده انطباق با مقررات و استانداردهای قزاقستان است.
6. MTSCHS (وزارت حمل و نقل و ارتباطات جمهوری بلاروس): گواهینامه MTSCHS برای برخی تجهیزات فنی مورد استفاده در جمهوری بلاروس مورد نیاز است. انطباق با مقررات و استانداردهای بلاروس را تضمین می‌کند.
7. BelGIM (موسسه مترولوژی دولتی بلاروس): گواهینامه BelGIM یکی دیگر از گواهینامه‌های بلاروس است که مطابقت با استانداردها و مقررات مترولوژی این کشور را تأیید می‌کند.
8. UkrSEPRO: گواهینامه UkrSEPRO برای محصولات فروخته شده در اوکراین مورد نیاز است. این نشان‌دهنده انطباق با استانداردهای ایمنی و کیفیت اوکراین است.
9. Uzstandard: گواهینامه Uzstandard برای محصولات فروخته شده در ازبکستان مورد نیاز است. مطابقت با استانداردها و مقررات ازبکستان را تأیید می‌کند.
10. 3-A (Sanitary Standard): استاندارد بهداشتی 3-A یک استاندارد شناخته‌شده در صنعت غذا و نوشیدنی است و تضمین می‌کند که ترانسمیتر فشار مطابق با طراحی بهداشتی و الزامات بهداشتی برای برنامه‌های کاربردی مربوط به پردازش و جابه‌جایی مواد غذایی است.
11. CRN (شماره ثبت کانادا): CRN یک شماره ثبت است که برای تجهیزات تحت فشار صادر می‌شود که الزامات مقررات مخازن تحت فشار استانی یا سرزمینی کانادا را برآورده می‌کند.
12. EHEDG (گروه مهندسی و طراحی بهداشتی اروپایی): گواهینامه EHEDG نشان می‌دهد که ترانسمیتر فشار الزامات طراحی بهداشتی دقیق را برای استفاده در صنایعی که نظافت و بهداشت حیاتی هستند، مانند بخش‌های غذا، دارو و بیوتکنولوژی، برآورده می‌کند.

از مزایای داشتن این تاییدیه‌ها و گواهینامه‌ها می‌توان به موارد زیر اشاره کرد:

• انطباق با استانداردهای ایمنی و کیفیت: این گواهینامه‌ها تضمین می‌کند که ترانسمیتر فشار استانداردها و مقررات خاصی را رعایت می‌کند و اطمینان از ایمنی و عملکرد آن را فراهم می‌کند.
• دسترسی به بازار: داشتن این تاییدیه و گواهینامه‌ها باعث می‌شود که ترانسمیتر فشار به طور قانونی در مناطق یا بازارهایی که رعایت استانداردهای خاص الزامی است به فروش برسد و مورد استفاده قرار گیرد.
• اطمینان مشتری: گواهینامه‌ها به مشتریان اطمینان می‌دهد که ترانسمیتر فشار توسط سازمان‌های مستقل مورد آزمایش و ارزیابی قرار گرفته است و از قابلیت اطمینان، ایمنی و رعایت استانداردهای قابل اجرا اطمینان می‌دهد.
• الزامات خاص صنعت: گواهینامه‌هایی مانند 3-A (استاندارد بهداشتی) به ویژه در صنایعی که شرایط بهداشتی حیاتی است، مانند تولید مواد غذایی و دارویی، مهم هستند. گواهینامه تضمین می‌کند که ترانسمیتر فشار الزامات سختگیرانه آن صنایع را برآورده می‌کند.

نام فایل	لینک دانلود
دیتاشیت
