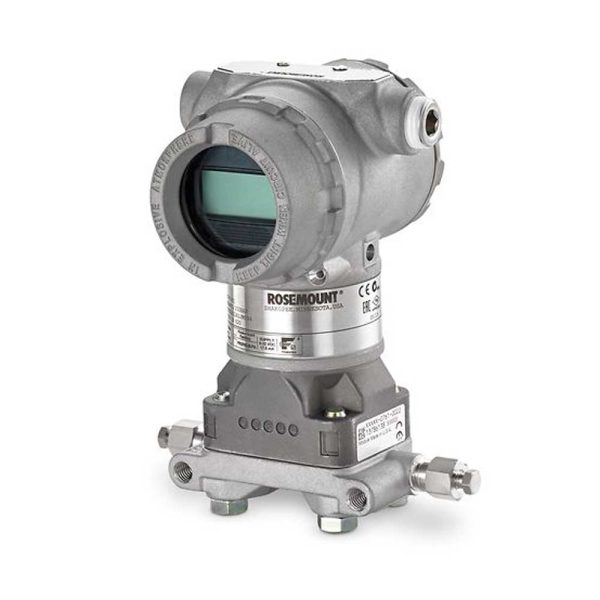

ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند: ROSEMOUNT

ویژگی‌ها:

  • فشار مرجع: مطلق، گیج (نسبی)، اختلاف فشار (فشار تفاضلی)
  • دامنه اندازه‌گیری فشار: گیج: از ۶۲.۱۶ – ۶۲.۱۶- میلی‌بار تا ۱۳۷.۸۹ – ۰.۹۷- بار / مطلق: از ۲.۰۶ – ۰ تا ۲۷۵.۷۹ – ۰ بار / اختلاف فشار: از ۷.۴۶ – ۷.۴۶- میلی‌بار تا ۱۳۷.۸۹ – ۱۳۷.۸۹- بار
  • دقت (FS%): ±۰.۰۶۵، ±۰.۰۴، ±۰.۱
  • خروجی: ۲۰ – ۴ میلی‌آمپر (®HART)، ۵ – ۱ ولت (®HART)، FOUNDATION™ Fieldbus، PROFIBUS® PA، Wireless
  • اتصال مکانیکی: فلنج، شیر منیفولد
  • جنس اتصال مکانیکی: مونل ۴۰۰ (آلیاژی از نیکل و کبالت)، تانتال، هستلوی (۲.۴۸۱۹) C-276، فولاد ضد زنگ (316L)، مونل ۴۰۰ با روکش طلا، فولاد ضد زنگ (316L) با روکش طلا
  • اتصال الکتریکی: NPT 1/2-14 Conduit entry, M20×1.5 Conduit entry, G 1/2 Conduit entry

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

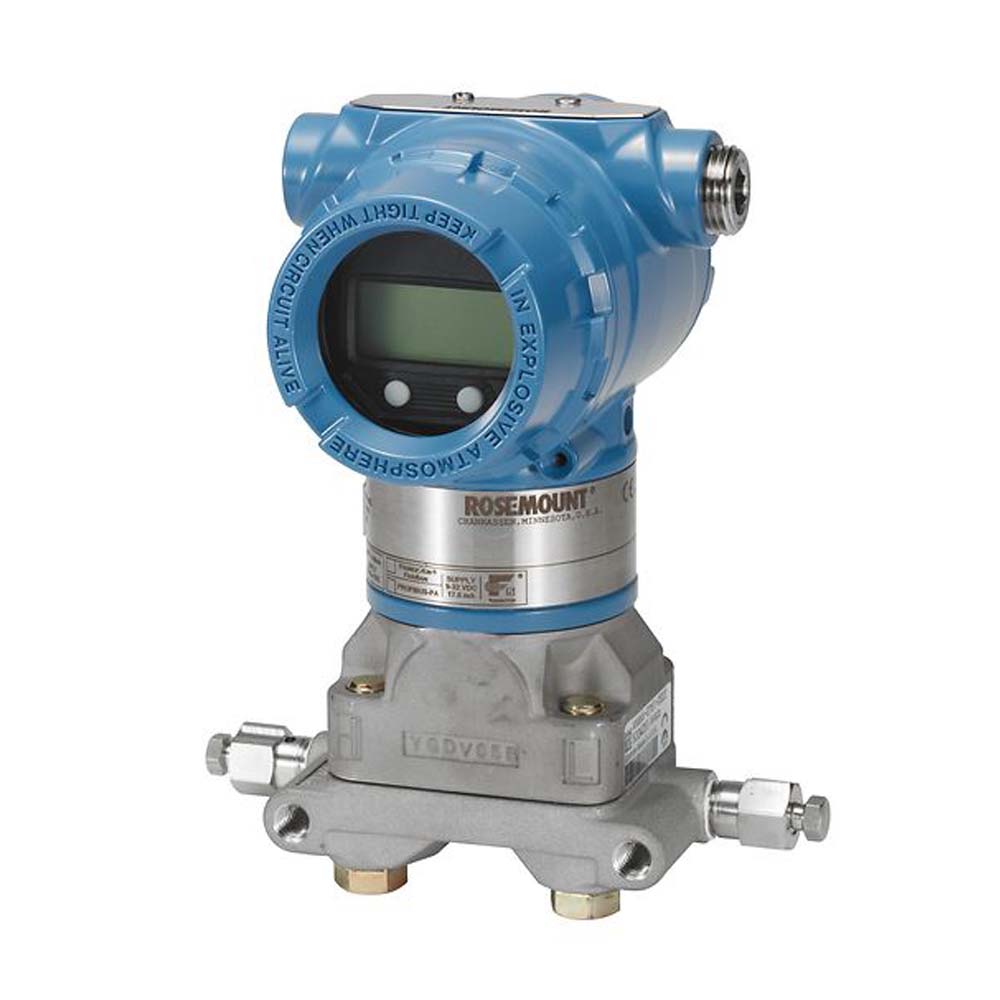

معرفی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

ترانسمیترهای فشار هم‌سطح Rosemount 3051C معیار استاندارد صنعتی برای اندازه‌گیری دیفرانسیل، گیج و فشار ابسلوت هستند. پلت فرم هم‌سطح ادغام یکپارچه با منیفولدها، جریان و راه حل‌های اندازه‌گیری سطح را امکان‌پذیر می‌کند.



در ارتباط با این محصول بخوانید:

  • گزینه Loop Integrity Diagnostic که این ویژگی به‌طور مداوم حلقه الکتریکی را برای تشخیص تغییراتی که یکپارچگی سیگنال خروجی ۴-۲۰ میلی‌آمپر ارسال شده را به خطر می‌اندازد، بررسی می‌کند.
  • منوهای ساده و دکمه‌های پیکربندی داخلی
  • گواهینامه ایمنی

بررسی تخصصی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

در ابتدای واکاوی مشخصات فنی سری 3051C به انواع فشار مرجع که توسط این ترانسمیترهای فشار پشتیبانی می‌شود، می‌پردازیم:

  1. فشار مطلق: هنگامی‌که یک ترانسمیتر فشار با فشار مرجع مطلق پیکربندی می‌شود، فشار را نسبت به خلاء کامل اندازه‌گیری می‌کند. به عبارت دیگر، علاوه بر فشار اندازه‌گیری‌شده، فشار اتمسفر را نیز در نظر می‌گیرد. این ویژگی به‌ویژه در کاربردهایی که مقدار فشار مطلق بسیار مهم است، مانند اندازه‌گیری ارتفاع، سیستم‌های خلاء، یا فرآیندهای صنعتی خاص مفید است.
  2. فشار نسبی (گیج): برخلاف فشار مطلق، ترانسمیترهای فشار گیج، فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کنند. آن‌ها فشار اتمسفر را نادیده می‌گیرند و فقط برای فشار بالاتر یا پایین‌تر از فشار اتمسفر قرائت می‌کنند. ترانسمیترهای گیج معمولا در کاربردهایی مانند نظارت بر فشار تایر، کنترل فرآیند صنعتی و سیستم‌های HVAC استفاده می‌شوند.
  3. فشار دیفرانسیل: این نوع ترانسمیتر فشار، اختلاف فشار بین دو نقطه را اندازه‌گیری می‌کند و برای برنامه‌هایی مفید است که در آن نیاز به نظارت بر تغییرات فشار در یک سیستم یا دستگاه باشد، مانند اندازه‌گیری جریان، نظارت بر فیلتر یا اندازه‌گیری سطح در مخازن.

بنابراین، بسته به کاربرد و نیازهای خاص فرآیند، می‌توان بین این گزینه‌های فشار مرجع انتخاب کرد تا اطمینان حاصل شود که ترانسمیتر فشار به طور دقیق و موثر نیازهای سیستم را برآورده می‌کند.

به علت وجود سه مرجع فشار متفاوت، دامنه اندازه‌گیری فشار برای ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C، محدوده‌های زیر را شامل می‌شود:

  1. محدوده فشار گیج: به محدوده فشارهایی اشاره دارد که ترانسمیتر فشار می‌تواند به طور دقیق نسبت به فشار اتمسفر اندازه‌گیری کند. در این حالت، محدوده فشار نسبی از ۶۲.۱۶- میلی‌بار تا ۶۲.۱۶ میلی‌بار در انتهای پایین و از ۰.۹۷- بار تا ۱۳۷.۸۹بار در انتهای بالاتر است. اساسا، طیف وسیعی از فشارها را پوشش می‌دهد که معمولا در فرآیندهای مختلف صنعتی، سیستم‌های HVAC و سایر کاربردهایی که در آن‌ها اندازه‌گیری فشار گیج مورد نیاز است، با آن مواجه می‌شویم.
  2. محدوده فشار مطلق: محدوده فشارهایی را که ترانسمیتر فشار می‌تواند نسبت به خلاء کامل اندازه‌گیری کند را نشان می‌دهد. در این سری محدوده فشار مطلق از ۰ بار (خلاء مطلق) شروع می‌شود و در انتهای پایین تا ۲.۰۶ بار و در انتهای بالاتر از ۰ بار به ۲۷۵.۷۹ بار می‌رسد. اندازه‌گیری فشار مطلق در کاربردهایی مانند سنجش ارتفاع، سیستم‌های خلاء و برخی فرآیندهای صنعتی که در آن مقدار فشار مطلق ضروری است، بسیار مهم است.
  3. محدوده فشار دیفرانسیل: به محدوده اختلاف فشاری اشاره دارد که ترانسمیتر فشار می‌تواند به طور دقیق بین دو نقطه اندازه‌گیری کند. در این سری، محدوده فشار دیفرانسیل از ۷.۴۶- تا ۷.۴۶ میلی‌بار در انتهای پایین و از ۱۳۷.۸۹- تا ۱۳۷.۸۹ بار در انتهای بالاتر است . اندازه‌گیری فشار دیفرانسیل معمولا در اندازه‌گیری جریان، نظارت فیلتر و برنامه‌های اندازه‌گیری سطح استفاده می‌شود.

بنابراین، بسته به کاربرد خاص سنسور و نوع فشاری که باید اندازه‌گیری کند (نسبی، مطلق یا اختلاف فشار)، می‌توان گزینه دامنه اندازه گیری فشار مناسب را برای اطمینان از اندازه‌گیری‌های دقیق و قابل اعتماد انتخاب کرد.

مشخصات عملکرد ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

میزان دقت ارائه شده برای ترانسمیتر فشار بسیار مهم است زیرا نشان می‌دهد که مقادیر فشار اندازه‌گیری‌شده چقدر با فشار واقعی در برنامه مطابقت دارد. برای این سری از برند رزمونت، سه مقدار متفاوت برای میزان دقت در دیتاشیت ثبت شده‌است:

  1. ±0.065 %FS: این میزان دقت به این معنی است که اندازه‌گیری ترانسمیتر فشار می‌تواند تا ۰.۰۶۵٪ از محدوده مقیاس کامل (FS) منحرف شود. به عنوان مثال، اگر محدوده مقیاس کامل ۱۰۰ بار باشد، حداکثر خطای مجاز ۰.۰۶۵ بار خواهد بود. این سطح از دقت فوق‌العاده بالا است و برای برنامه‌هایی که دقت در آن‌ها اهمیت بالایی دارد، مانند تنظیمات آزمایشگاهی یا فرآیندهای صنعتی حیاتی، مناسب است.
  2. ±0.04 %FS: این مشخصات دقت حاکی از سطح بالاتری از دقت، با حداکثر خطای مجاز ۰.۰۴٪ از محدوده مقیاس کامل است. با استفاده از مثال قبلی، اگر محدوده مقیاس کامل ۱۰۰ بار باشد، حداکثر خطای مجاز ۰.۰۴ بار خواهد بود. این سطح از دقت اغلب در کاربردهای با دقت بالا مانند صنایع هوافضا، خودروسازی یا پزشکی یافت می‌شود.
  3. ±0.1 %FS: این مشخصات دقت نشان‌دهنده سطح دقت کمی پایین‌تری نسبت به موارد قبلی است، با حداکثر خطای مجاز ۰.۱٪ از محدوده مقیاس کامل. باز هم، با استفاده از مثال قبل، یک محدوده ۱۰۰ بار در مقیاس کامل، حداکثر خطای مجاز ۰.۱ بار خواهد بود. در حالی که این سطح از دقت ممکن است برای بسیاری از کاربردهای صنعتی کافی باشد، ممکن است برای اندازه‌گیری‌های بسیار دقیق مناسب نباشد.

مشخصات پایداری در طولانی مدت ارائه شده برای این سری از ترانسمیتر‌های فشار، نشانگر مهمی است که بیان می‌کند دستگاه چقدر دقت خود را در یک دوره طولانی، حفظ می‌کند. در سری 3051C پایداری طولانی مدت شامل مقادیر زیر می‌باشد:

  1. ±0.15 %URL، پایداری 15 ساله: این نشان می‌دهد که پایداری در طولانی مدت ترانسمیتر فشار به گونه‌ای است که دقت اندازه‌گیری آن بیش از ۰.۱۵± درصد از حد بالای محدوده (URL) کاهش نمی‌یابد. به عنوان مثال، اگر حد بالای محدوده ۱۰۰ بار باشد، حداکثر میزان انحراف مجاز در دقت در طول ۱۵ سال برابر با ۰.۱۵± بار خواهد بود. این سطح از پایداری بسیار عالی است و عملکردی ثابت و قابل اطمینان را در طول عمر ترانسمیتر تضمین می‌کند.
  2. ±0.2 %URL، پایداری 15 ساله: به صورت مشابه، این مشخصات نشان می‌دهد که پایداری در طولانی مدت ترانسمیتر فشار تضمین می‌کند که دقت آن در طی یک دوره ۱۵ ساله بیش از ۰.۲± درصد از محدوده بالایی کاهش نمی‌یابد. . با استفاده از مثال قبلی از محدوده بالای ۱۰۰ بار، حداکثر دریفت مجاز در دقت در طی ۱۵ سال ۰.۲± بار خواهد بود. در حالی که دقت، کمی نسبت به مشخصات قبلی کمتر است، این سطح از پایداری همچنان بسیار خوب و مناسب برای بسیاری از کاربردهای صنعتی است.

از دیگر ویژگی‌های ممتاز ترانسمیتر اختلاف فشار سری 3051C برند رزمونت، قابلیت تنظیم نقطه صفر و نقطه اسپن می‌باشد.

قابلیت تنظیم نقطه صفر: قابلیت تنظیم نقطه صفر این امکان را می‌دهد ترانسمیتر فشار طوری کالیبره شود تا زمانی که فشاری به آن وارد نمی‌شود، فشار صفر را با دقت بخواند. بنابراین تضمین می‌کند که خروجی ترانسمیتر به درستی با عدم وجود فشار مطابقت دارد و یک مرجع پایه قابل اعتماد ارائه می‌دهد.

قابلیت تنظیم نقطه اسپن: قابلیت تنظیم نقطه اسپن به کاربر اجازه می‌دهد که محدوده مقیاس کامل ترانسمیتر فشار را کالیبره کند تا حداکثر فشاری را که برای اندازه‌گیری آن طراحی شده است به طور دقیق منعکس کند. در نتیجه تضمین می‌کند که خروجی ترانسمیتر به درستی با بالاترین فشار در محدوده آن مطابقت دارد و اندازه‌گیری‌های دقیق را در کل محدوده عملیاتی ارائه می‌دهد.

با ارائه هر دو گزینه قابلیت تنظیم نقطه صفر و نقطه اسپن، ترانسمیتر فشار انعطاف‌پذیری و سفارشی‌سازی را برای برآوردن نیازهای خاص برنامه فراهم می‌کند تا عملکرد ترانسمیتر برای دستیابی به دقیق‌ترین و مطمئن‌ترین اندازه‌گیری فشار ممکن تنظیم گردد.

برای دستورالعمل‌های دقیق در مورد نحوه تنظیم نقطه صفر و نقطه اسپن، و همچنین هرگونه محدودیت یا رویه‌های خاص مربوطه، باید به دیتاشیت ارائه‌شده توسط سازنده مراجعه گردد. دیتاشیت معمولا حاوی اطلاعات جامع در مورد مشخصات، ویژگی‌ها و عملکرد ترانسمیتر، از جمله دستورالعمل‌های کالیبراسیون و تنظیم است.

زمان پاسخ‌گویی به مدت زمانی که طول می‌کشد تا ترانسمیتر فشار به تغییر فشار پاسخ دهد و یک سیگنال خروجی پایدار ارائه دهد که این فشار جدید را منعکس می‌کند، اشاره دارد. در سری 3051C، زمان پاسخ‌گویی به صورت < ۱۰۰ میلی‌ثانیه، < ۲۵۵ میلی‌ثانیه و < ۷۰۰ میلی‌ثانیه مشخص شده است. < 100 میلی‌ثانیه: ترانسمیتر فشار می‌تواند به تغییر فشار پاسخ دهد و خروجی خود را در کمتر از ۱۰۰ میلی‌ثانیه تثبیت کند. این زمان پاسخ‌گویی بسیار سریع برای برنامه‌هایی که نیاز به نظارت و کنترل در زمان واقعی دارند، مانند فرآیندهای پویا یا جاهایی که تغییرات فشار سریع رخ می‌دهد، ایده‌آل است.

< 255 میلی‌ثانیه: ترانسمیتر می‌تواند در کمتر از ۲۵۵ میلی‌ثانیه پاسخ دهد و تثبیت شود. این هنوز یک زمان پاسخ‌گویی نسبتا سریع است، مناسب برای بسیاری از کاربردهای صنعتی که در آن بازخورد فشار سریع، اما نه آنی، ضروری است.

< 700 میلی‌ثانیه: ترانسمیتر می‌تواند در کمتر از ۷۰۰ میلی‌ثانیه پاسخ دهد و تثبیت شود. این زمان پاسخ‌گویی آهسته‌تری نسبت به دو مورد دیگر است، اما ممکن است همچنان برای کاربردهایی که تغییرات فشار کمتر است یا بازخورد فوری آنقدر حیاتی نیست، کافی باشد.

انتخاب زمان پاسخ‌گویی به نیازهای خاص درخواست فرآیند بستگی دارد. زمان‌های پاسخ سریع‌تر در سناریوهایی که تغییرات فشار فوری باید شناسایی و به سرعت عمل شود، مانند کنترل‌های فرآیند خاص، سیستم‌های ایمنی و محیط‌های آزمایش پویا، بسیار مهم است. زمان پاسخ‌گویی آهسته‌تر ممکن است برای برنامه‌هایی که فشار به تدریج تغییر می‌کند یا تاخیرهای جزیی در اندازه‌گیری بر عملکرد کلی سیستم تاثیر نمی‌گذارد، کافی باشد.

مشخصات الکتریکی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

گزینه‌های خروجی فهرست شده به انواع سیگنال‌های الکتریکی یا پروتکل‌های ارتباطی اشاره دارد که ترانسمیتر فشار می‌تواند برای انتقال اندازه‌گیری فشار به دستگاه‌های دیگر، مانند سیستم‌های کنترل یا سیستم‌های جمع‌آوری داده، استفاده کند.

۵ نوع مختلف خروجی برای سری 3051C می‌باشد:

  1. ۲۰ – ۴ میلی‌آمپر (®HART): این یک خروجی آنالوگ رایج است که در آن جریان بین ۴ تا ۲۰ میلی‌آمپر تغییر می‌کند تا فشار اندازه‌گیری‌شده را نشان دهد. پروتکل HART (Highway Addressable Remote Transducer) ارتباطات دیجیتالی را روی همان سیگنال ۲۰ – ۴ میلی‌آمپر اضافه می‌کند و اجازه می‌دهد تا داده‌ها و تشخیص‌های اضافی بدون تداخل با سیگنال آنالوگ منتقل شوند.
  2. ۵ – ۱ ولت (®HART): این یک خروجی مبتنی بر ولتاژ است که در آن ولتاژ برای نشان دادن فشار بین ۱ تا ۵ ولت متغیر است. مانند خروجی ۲۰ – ۴ میلی‌آمپر، پروتکل HART را نیز برای ارتباطات دیجیتالی و تشخیص پیشرفته در خود جای داده است.
  3. بی‌سیم: این گزینه نشان می‌دهد که ترانسمیتر فشار می‌تواند به صورت بی‌سیم ارتباط برقرار کند و نیاز به سیم‌کشی فیزیکی را از بین ببرد. ترانسمیتر‌های بی‌سیم برای مکان‌های دوردست یا صعب‌العبور مناسب هستند و می‌توانند نصب را ساده کرده و هزینه‌ها را کاهش دهند.
  4. FOUNDATION™ Fieldbus: این یک پروتکل ارتباطی دیجیتالی است که در اتوماسیون صنعتی استفاده می‌شود. FOUNDATION Fieldbus اجازه می‌دهد تا چندین دستگاه در یک شبکه متصل شوند و استراتژی‌های کنترل پیچیده و تشخیص دقیق دستگاه را تسهیل می‌کند.
  5. PROFIBUS® PA: عبارت PA (مخفف PROFIBUS Process Automation) پروتکل ارتباط دیجیتال دیگری است که برای صنعت اتوماسیون طراحی شده است. برای ادغام دستگاه‌های میدانی مانند ترانسمیتر‌های فشار در یک سیستم کنترل استفاده می‌شود که ارتباطات قوی و تشخیص گسترده را ارائه می‌دهد.

مناسب‌ترین خروجی به نیازهای خاص برنامه بستگی دارد:

  • ۲۰ – ۴ میلی‌آمپر (®HART): ایده‌آل برای اکثر کاربردهای صنعتی به دلیل استفاده گسترده، سادگی، و مزیت افزوده ارتباطات دیجیتال برای تشخیص.
  • ۵ – ۱ ولت (®HART): اگر سیستم برای کار با سیگنال‌های ولتاژ به جای سیگنال‌های جریان طراحی شده باشد، با مزایای ارتباطی HART اضافه شده، مناسب است.
  • بی‌سیم: برای برنامه‌هایی که سیم‌کشی غیرعملی یا بسیار پرهزینه است، مانند نظارت از راه دور یا تجهیزات سیار، بهترین گزینه است.
  • FOUNDATION™ Fieldbus: ایده‌آل برای سیستم‌های اتوماسیون پیچیده که در آن ادغام چندین دستگاه و تشخیص دقیق مهم است. معمولا در فرآیندهای صنعتی در مقیاس بزرگ استفاده می‌شود.
  • PROFIBUS® PA: مناسب برای کاربردهایی که نیاز به یکپارچه‌سازی اتوماسیون قوی و در سطح میدانی دارند، به‌ویژه در صنایع فرآیندی مانند شیمیایی، نفت و گاز.

انتخاب مناسب‌ترین خروجی به عواملی مانند زیرساخت موجود، نیاز به تشخیص دقیق، مقیاس سیستم اتوماسیون و ملاحظات نصب بستگی دارد. برای کاربردهای صنعتی استاندارد ، خروجی HART 4-20 میلی‌آمپری به دلیل قابلیت اطمینان و سهولت یکپارچگی، اغلب انتخاب ارجح است.

مشخصات محیطی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

برند رزمونت برای این سری محدوده دمای سیال از ۶۰- تا ۱۴۹ درجه سانتیگراد را در نظر گرفته است که به محدوده دماهایی اشاره دارد که محیط (ماده‌ای که فشار آن اندازه‌گیری می‌شود) می‌تواند داشته باشد، در حالی که هنوز از عملکرد دقیق و قابل اعتماد ترانسمیتر فشار اطمینان می‌دهد. به عبارت دیگر، این محدوده، شرایط دمایی مجاز سیال یا گاز در تماس با عنصر حسگر فشار ترانسمیتر را مشخص می‌کند.
حداقل دما (۶۰- درجه سانتیگراد) نشان می‌دهد که ترانسمیتر فشار می‌تواند فشار را در محیط‌های سرد تا ۶۰- درجه سانتیگراد بدون افت عملکرد یا آسیب اندازه‌گیری کند.
همچنین حداکثر دما (۱۴۹درجه سانتیگراد) نشان می‌دهد که ترانسمیتر فشار می‌تواند دمای سیال را تا ۱۴۹+ درجه سانتیگراد تحمل کند و در عین حال اندازه‌گیری دقیق فشار و عملکرد مناسب را حفظ کند.

اهمیت محدوده دمای سیال را می‌توان شامل موارد زیر دانست:

  • تضمین قابلیت اطمینان: دانستن محدوده دمای سیال کمک می‌کند تا اطمینان حاصل شود که ترانسمیتر فشار در محدوده دمایی مشخص شده به طور قابل اعتماد عمل می‌کند و از خطاها یا خرابی‌های ناشی از دماهای شدید جلوگیری می‌کند.
  • مناسب بودن برنامه: به انتخاب ترانسمیتر مناسب برای کاربردهای خاص کمک می‌کند. برای مثال، اگر با سیستم‌های بخار با دمای بالا یا فرآیندهای برودتی با دمای پایین کار انجام می‌شود، این محدوده تایید می‌کند که ترانسمیتر می‌تواند آن شرایط را مدیریت کند.
  • ایمنی و طول عمر: کارکردن یک ترانسمیتر فشار در محدوده دمای سیال مشخص‌شده، ایمنی دستگاه را تضمین می‌کند و با جلوگیری از آسیب‌های مربوط به دما، عمر عملیاتی آن‌را افزایش می‌دهد.

بنابراین، اگر کاربرد سنسور فشار شامل دمای محیط در محدوده ۱۴۹ – ۶۰- درجه سانتیگراد باشد، این ترانسمیتر فشار مناسب و قادر به ارائه اندازه‌گیری فشار دقیق و قابل اعتماد خواهد بود.

برای ترانسمیتر فشار تفاضلی سری 3051C رتبه‌بندی محافظت در برابر نفوذ (IP66 و IP68) و رتبه‌بندی NEMA 4X، سطح حفاظتی را که بدنه ترانسمیتر فشار در برابر نفوذ اجسام جامد (مانند گرد و غبار) و مایعات (مانند آب) فراهم می‌کند، توصیف می‌کند. این امتیازها برای اطمینان از اینکه دستگاه به طور قابل اعتماد در شرایط محیطی مختلف عمل کند، بسیار حیاتی است.

رتبه IP (محافظت از ورود) استانداردی است که توسط کمیسیون بین‌المللی الکتروتکنیکی (IEC) تنظیم شده است. از دو رقم تشکیل شده است:
رقم اول نشان‌دهنده محافظت در برابر ذرات جامد (مانند گرد و غبار) است.
رقم دوم نشان‌دهنده محافظت در برابر مایعات (مانند آب) است.

  • در IP66، عدد ۶ (رقم اول) حفاظت کامل در برابر گرد و غبار. عدم ورود گرد و غبار؛ محافظت کامل در برابر تماس (ضد گرد و غبار) را بیان می‌کند. و عدد ۶ دوم (رقم دوم)، محافظت در برابر واترجت‌های آبی قدرتمند از هر جهت. بدون اثرات مضر آبی که توسط یک نازل (نازل ۱۲.۵ میلی‌متری) از هر جهت بر روی محفظه پخش می‌شود.
  • در رتبه‌بندی IP68 عدد ۶ (رقم اول)، حفاظت کامل در برابر گرد و غبار (ضد گرد و غبار) و عدد ۸ (رقم دوم)، محافظت در برابر غوطه‌ور شدن مداوم در آب بیش از عمق ۱ متر می‌باشد. شرایط خاص برای این درجه‌بندی (عمق و مدت) معمولا توسط سازنده مشخص می‌شود.

رتبه‌بندی‌های NEMA (انجمن ملی تولیدکنندگان برق) عمدتا در آمریکای شمالی استفاده می‌شود و انواع محفظه‌ها را برای تجهیزات الکتریکی توصیف می‌کند.

  • NEMA 4X: این امتیاز نشان می‌دهد که محفظه برای استفاده در داخل یا خارج از منزل طراحی شده است و در برابر موارد زیر محافظت می‌کند:
    – گرد و غبار و باران ناشی از باد
    – آب پاشیدن و هدایت شیلنگ
    – خوردگی
    – تشکیل یخ روی محفظه

برای انتخاب سطح حفاظت مناسب، نکات زیر می‌تواند کمک‌کننده باشد:

IP66: اگر دستگاه در محیط‌هایی با گرد و غبار زیاد و قرار گرفتن در معرض احتمالی در معرض واترجت‌های آبی قوی است اما لزوما زیر آب نیست، این گزینه مناسب می‌باشد.
IP68: اگر دستگاه در آب یا در مناطقی با قرار گرفتن طولانی مدت در معرض آب غوطه‌ور است، این گزینه انتخاب درستی است.
NEMA 4X: اگر دستگاه در محیط‌هایی با عناصر خورنده، گرد و غبار و قرار گرفتن در معرض احتمالی آب در داخل و خارج از منزل قرار دارد، این مورد انتخاب مناسبی است.

بنابراین، انتخاب محافظ ورودی مناسب، طول عمر و قابلیت اطمینان ترانسمیتر فشار را در محیط کاری مورد نظر خود تضمین می‌کند.

محدوده دمای دیافراگم که برای سری 3051C از ۶۰- تا ۱۴۹+ درجه سانتیگراد می باشد، محدوده دماهایی را نشان می‌دهد که دیافراگم، که عنصر حساس به فشار ترانسمیتر است، می‌تواند تحمل کند در حالی که هنوز به درستی کار می‌کند و اندازه‌گیری فشار دقیق را ارائه می‌دهد.
در این محدوده دمایی، حداقل دما نشان می‌دهد که دیافراگم می‌تواند در برابر دمای ۶۰- درجه سانتیگراد بدون هیچ گونه تخریب عملکرد یا آسیب فیزیکی مقاومت کند و در نتیجه ترانسمیتر فشار برای کاربردهایی که دماهای بسیار پایین را شامل می‌شوند، مانند کرایوژنیک یا ذخیره‌سازی سرد، مهم است.
حداکثر دما به این معنی است که دیافراگم می‌تواند تا ۱۴۹+ درجه سانتیگراد دما را تحمل کند و در واقع ترانسمتیر فشار برای کاربردهایی که شامل دماهای بالا هستند، مانند سیستم‌های بخار، پردازش شیمیایی، یا سایر فرآیندهای صنعتی که در آن محیط بسیار داغ است، حیاتی است.

اهمیت در نظر گرفتن محدوده دمای دیافراگم هنگام انتخاب یک ترانسمیتر فشار عبارت است از:

  • اندازه‌گیری‌های دقیق را تضمین می‌کند: دیافراگم جزیی است که مستقیما با سیالی که فشار آن اندازه‌گیری می‌شود در تماس است. توانایی آن برای تحمل یک محدوده دمایی گسترده تضمین می‌کند که می‌تواند فشار را به دقت اندازه‌گیری کند بدون این‌که تحت تاثیر تنش ناشی از دما یا تغییر شکل مواد قرار گیرد.
  • قابلیت اطمینان و دوام: عملکرد در محدوده دمای دیافراگم مشخص شده تضمین می‌کند که ترانسمیتر فشار در طول زمان، قابل اعتماد و بادوام باقی می‌ماند. قرار گرفتن در معرض دماهای خارج از این محدوده می‌تواند باعث خستگی مواد، کاهش حساسیت یا حتی خرابی دیافراگم شود.
  • مناسب بودن کاربرد: کاربردهای مختلف شرایط دمایی متفاوتی دارند. دانستن محدوده دمای دیافراگم کمک می‌کند ترانسمیتر فشاری انتخاب شود که بتواند شرایط دمایی خاص برنامه را تحمل و ایمنی و عملکرد را تضمین کند.

مشخصات مکانیکی ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

اتصال مکانیکی یک ترانسمیتر فشار به روشی اطلاق می‌شود که توسط آن ترانسمیتر به‌طور فیزیکی به سیستم یا خط لوله‌ای که در آن اندازه‌گیری فشار انجام می‌شود متصل می‌شود. گزینه‌های فلنج و شیر منیفولد انواع اتصالاتی هستند که برای محکم کردن ترانسمیتر سری 3051C برند رزمونت، در محل مورد استفاده قرار می‌گیرند.

فلنج:
اتصال فلنجی از یک صفحه مسطح دایره‌ای با سوراخ‌های پیچ در اطراف محیط استفاده می‌کند. فلنج به فلنج مربوطه روی لوله یا مخزن پیچ می‌شود و یک مهر و موم ایمن و ضد نشت ایجاد می‌کند.

  • استانداردهای متداول: اتصالات فلنج اغلب بر اساس هنجارهای مختلفی مانند ANSI، DIN یا ISO استاندارد می‌شوند که ابعاد، الگوهای پیچ و مهره و درجه‌بندی فشار را مشخص می‌کنند.
  • جزییات و اندازه رزوه: جزییات رزوه خاصی برای اتصالات فلنجی قابل استفاده نیست زیرا فلنج‌ها به جای رزوه پیچ و مهره هستند. در عوض، اندازه فلنج معمولا بر حسب اندازه اسمی لوله (NPS) و کلاس فشار (به عنوان مثال، فلنج e.g., ANSI 2″ 150#) داده می‌شود.
  • مزایا: اتصال بسیار ایمن و مستحکم را فراهم می‌کند که می‌تواند فشارهای بالا و قطرهای بزرگ را تحمل کند. ایده‌آل برای سیستم‌هایی که در آن اتصال قوی و بادوام مورد نیاز است.
  • معایب: به طور معمول گران‌تر است و به دلیل اندازه فلنج‌ها و نیاز به پیچ و مهره، به فضای بیشتری برای نصب نیاز دارد.

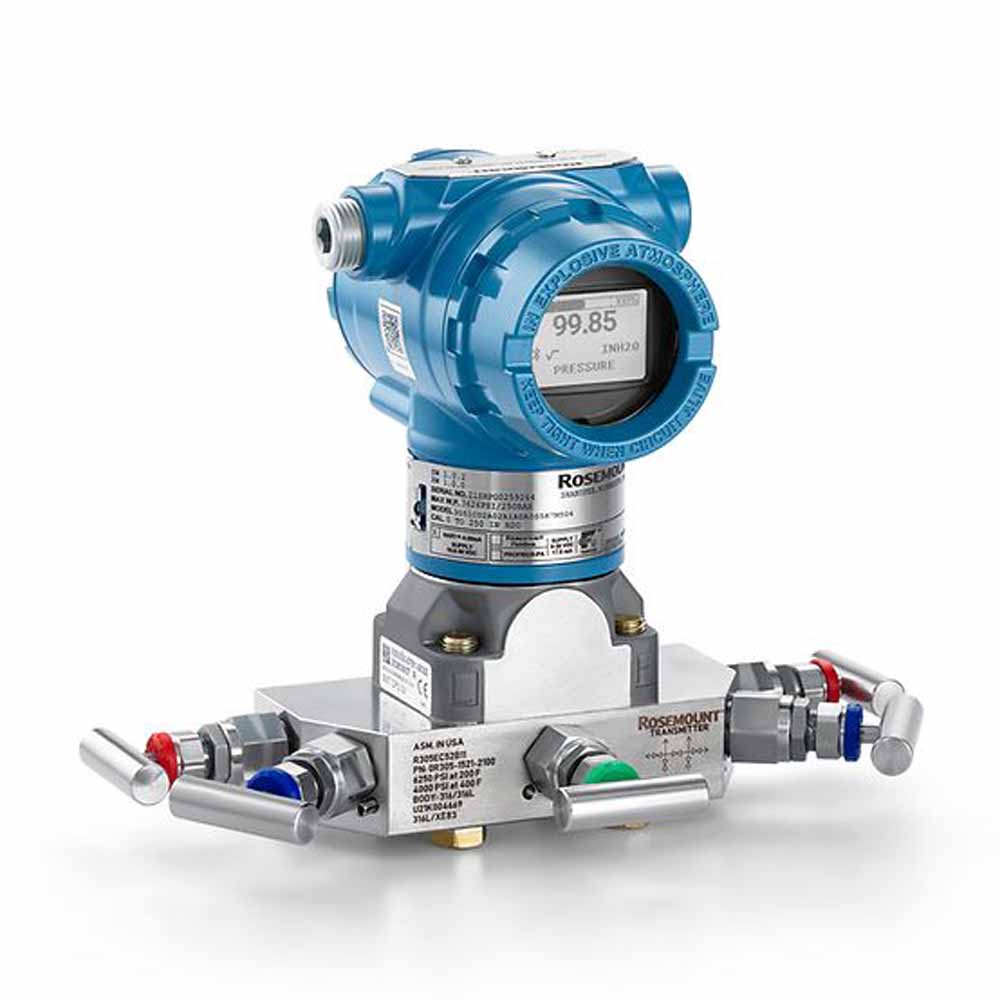

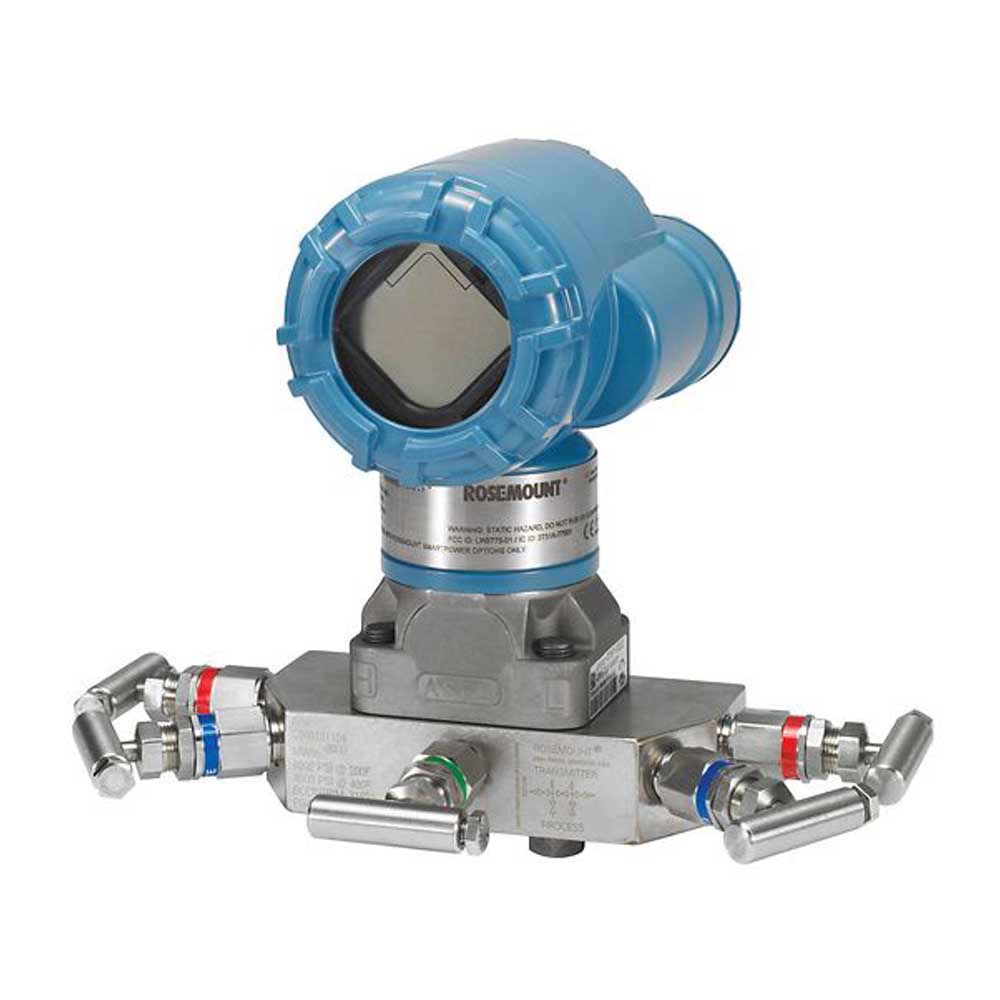

شیر منیفولد:
اتصال شیر منیفولد، ترانسمیتر فشار را با یک منیفولد سوپاپ ادغام می‌کند که می‌تواند شامل چندین شیر برای جداسازی ترانسمیتر، یکسان کردن فشار یا هواگیری باشد. این تنظیمات نگهداری و کالیبراسیون را ساده می‌کند.

  • پیکربندی‌های رایج: شیرهای منیفولد بسته به پیچیدگی سیستم و الزامات جداسازی فشار و یکسان‌سازی می‌توانند در پیکربندی‌های ۲ سوپاپ، ۳ سوپاپ یا ۵ سوپاپ عرضه شوند.
  • جزییات و اندازه رزوه: شیرهای منیفولد اغلب از انواع رزوه استاندارد مانند NPT (رزوه استاندارد ملی) یا BSP (لوله استاندارد بریتانیایی) استفاده می‌کنند. اندازه‌های خاصی ممکن است بر حسب اندازه رزوه NPT ارائه شوند (به عنوان مثال، 1/2 NPT).
  • مزایا: انعطاف‌پذیری بیشتری را برای نگهداری و کالیبراسیون ارائه می‌دهد، زیرا به ترانسمیتر اجازه می‌دهد تا بدون خاموش کردن کل سیستم از فرآیند جدا شود. این می‌تواند عملیات را با ترکیب چندین عملکرد (مانند جداسازی، تهویه) در یک جزء ساده کند.
  • معایب: ممکن است به اندازه اتصالات فلنجی برای کاربردهای فشار بالا قوی نباشد و به دلیل شیرهای اضافی نصب آن پیچیده‌تر باشد.
    انتخاب بین اتصالات فلنج و شیر منیفولد به نیازهای کاربردی خاص سنسور، از جمله فشار، نیازهای تعمیر و نگهداری و محدودیت‌های نصب بستگی دارد.

جنس اتصالات مکانیکی ذکر شده برای ترانسمیتر فشار تفاضلی سری 3051C می‌تواند هر یک از این شش ماده باشد:

  1. مونل ۴۰۰: آلیاژی از نیکل (حداقل ۶۳ درصد) و مس، با مقادیر کمی آهن و منگنز می‌باشد. این ماده بسیار مقاوم در برابر خوردگی، به‌ویژه توسط آب دریا، اسیدها و قلیاها است و در نتیجه برای کاربردهای دریایی، پردازش شیمیایی و محیط‌هایی که محیط بسیار خورنده، ایده‌آل است.
  2. تانتال: این ماده فلزی کمیاب، سخت و خاکستری آبی است که در برابر خوردگی توسط اسیدها (به جز اسید هیدروفلوئوریک) بسیار مقاوم و با نقطه ذوب بسیار بالا می‌باشد. از تانتال برای محیط‌های بسیار خورنده، مانند محیط‌های حاوی اسیدهای قوی و برای کاربرد در صنایع شیمیایی و دارویی، استفاده می‌شود.
  3. هستلوی (۲.۴۸۱۹)C-276: یک سوپر آلیاژ نیکل-مولیبدن-کروم با افزودن تنگستن با مقاومت عالی در برابر طیف وسیعی از محیط‌های شدید از جمله اکسید‌کننده‌های قوی و عوامل کاهنده می‌باشد. این ماده معمولا در پردازش‌های شیمیایی، کنترل آلودگی و سیستم‌های گوگرد‌زدایی گازهای دودکش استفاده می‌شود.
  4. فولاد ضد زنگ (316L): آلیاژی از آهن، با کروم (۱۸ – ۱۶ درصد)، نیکل (۱۴ – ۱۰ درصد) و مولیبدن (۳ – ۲ درصد) است. از خواص این ماده مقاومت در برابر خوردگی خوب، به‌ویژه در برابر کلریدها و سایر حلال‌های صنعتی می‌باشد. حرف L نشان‌دهنده محتوای کربن کم است که جوش‌پذیری آن‌را افزایش می‌دهد و خطر خوردگی در مناطق جوش داده‌شده را کاهش می‌دهد.
    این ماده به صورت گسترده در فرآوری مواد غذایی و آشامیدنی، داروسازی و کاربردهای صنعتی عمومی استفاده می‌شود.
  5. مونل ۴۰۰ با روکش طلا: آلیاژ مونل ۴۰۰ با لایه نازکی از طلا روکش شده است و ترکیبی از مقاومت به خوردگی مونل، با بی‌اثر بودن طلا که از واکنش‌های شیمیایی روی سطح دیافراگم جلوگیری می‌کند، را ارائه می‌نماید. این جنس اتصال مکانیکی در محیط‌های بسیار حساس و خورنده که حتی واکنش‌پذیری جزیی می‌تواند باعث ایجاد مشکلاتی شود، مانند کاربردهای شیمیایی یا الکترونیکی خاص، استفاده می‌گردد.
  6. فولاد ضد زنگ (316L) با روکش طلا: در این گزینه فولاد ضد زنگ 316L با لایه نازکی از طلا روکش شده است و ترکیبی از مقاومت در برابر خوردگی فولاد ضد زنگ 316L، با خواص بی‌اثر طلا، جلوگیری از واکنش‌های شیمیایی و بهبود زیست سازگاری از خواص ویژه‌ی آن می‌باشد.
    اتصالات مکانیکی این جنسی، مناسب برای کاربردهایی که به خلوص بالا و حداقل آلودگی نیاز دارند، مانند دستگاه‌های پزشکی، داروسازی و فرآیندهای شیمیایی با خلوص بالا.

انتخاب جنس اتصالات مکانیکی مناسب، به خواص شیمیایی و فیزیکی خاص محیط اندازه‌گیری‌شده و همچنین شرایط محیطی که ترانسمیتر فشار در آن کار می‌کند بستگی دارد.

مایع پرکننده در سنسور فشار به مایعی اطلاق می‌شود که در داخل سنسور برای انتقال فشار از دیافراگم به عنصر حسگر استفاده می‌شود. در مشخصات ترانسمیتر اختلاف فشار سری 3051C دو نوع مایع پرکننده ذکر شده است که روغن سیلیکون و سیال بی‌اثر، اهداف خاصی را دنبال می‌کنند و دارای خواص متمایزی هستند.

  • روغن سیلیکون: دارای خواصی از جمله پایداری حرارتی بالا، تغییر ویسکوزیته کم با دما، سازگاری خوب با بسیاری از انواع سیال‌های فرآیندی و خواص عایق الکتریکی عالی می‌باشد.
    معمولا در ترانسمیترهای فشار همه‌منظوره استفاده می‌شود و برای کاربردهایی که شامل دما و فشار متوسط، ایده‌آل هستند. همچنین در فرآوری مواد غذایی و آشامیدنی (با روغن سیلیکون درجه غذایی)، داروسازی و کاربردهای صنعتی عمومی مورد استفاده قرار می‌گیرد.
    روغن سیلیکون با سیال‌هایی نظیر آب و محلول‌های آبی، روغن‌ها و مایعات غیر‌خورنده و گازهایی که با روغن سیلیکون واکنش نمی‌دهند، سازگاری دارد.
  • سیال بی‌اثر: ویژگی‌های این مایع پر‌کننده شامل بی‌اثر بودن از نظر شیمیایی (یعنی با مواد دیگر واکنش نمی‌دهد)، مقاومت بالا در برابر مواد شیمیایی خورنده و استفاده در محیط‌های خشن به علت عدم واکنش و پایداری آن می‌باشد.
    این سیال‌های بی اثر جهت کاربرد در برنامه‌هایی که شامل سیال‌های بسیار خورنده یا واکنش‌پذیر هستند، در فرآوری شیمیایی، تولید دارو و محیط‌های دارای مواد شیمیایی تهاجمی، استفاده می‌شود. بنابراین اطمینان حاصل می‌کند که سنسور فشار می‌تواند به طور قابل اعتماد بدون واکنش مایع پرکننده با محیط فرآیند عمل کند.
    سیالات سازگار با این سیال بی‌اثر، اسیدها و بازهای قوی، مواد شیمیایی خورنده و گازها و مایعات راکتیو هستند.

هدف از وجود مایع پرکننده در سنسورهای فشار عبارت است از:

  • انتقال فشار: مایع پرکننده فشار را از دیافراگم به عنصر حسگر منتقل می‌کند و اندازه‌گیری دقیق را تضمین می‌کند.
  • پایداری دما: سیال به حفظ عملکرد ثابت در طیف وسیعی از دماها کمک می‌کند.
  • محافظت: عنصر حسگر را از تماس مستقیم با محیط فرآیند محافظت، از آسیب جلوگیری و طول عمر را تضمین می‌کند.

انتخاب بین روغن سیلیکون و سیال بی‌اثر به ماهیت محیط فرآیند و شرایط عملیاتی بستگی دارد. روغن سیلیکون در مواقعی استفاده می‌شود که محیط غیرخورنده و کاربرد آن شامل دما و فشار متوسط است. در نتیجه ایده‌آل برای کاربردهای صنعتی عمومی، فرآوری مواد غذایی و آشامیدنی و داروسازی می‌باشد.
در حالی‌که سیال بی‌اثر در محیط بسیار خورنده، واکنش‌پذیر یا در محیط‌هایی با مواد شیمیایی تهاجمی کاربرد دارد و در واقع برای فرآوری شیمیایی، صنایع پتروشیمی و سایر کاربردهایی که شامل مواد خشن، مناسب هستند.

مواد سازنده مهر و موم در یک ترانسمیتر فشار به ماده‌ای اطلاق می‌شود که برای ساختن مهر و موم یا واشر استفاده می‌شود که اتصال ضد نشتی بین قسمت‌های مختلف ترانسمیتر را تضمین می‌کند. جنس مهر و موم در ترانسمیترهای اختلاف فشار این سری از از دو ماده‌ی زیر می‌باشد:

  • PTFE پر از گرافیت:

استفاده از این ماده برای ساختن مهر و موم باعث بهبود هدایت حرارتی، افزایش مقاومت در برابر سایش، ضریب اصطکاک کمتر و مقاومت شیمیایی خوب می‌شود. مهر و موم این جنسی برای کاربردهای با دمای بالا به دلیل رسانایی حرارتی بالا مناسب است و برای کاربردهای آب‌بندی دینامیکی که در آن اصطکاک کم و مقاومت در برابر سایش بسیار مهم است، ایده‌آل در نظر گرفته می‌شود. همچنین معمولا در فرآوری‌های شیمیایی، صنایع پتروشیمی و سایر محیط‌هایی که مقاومت شیمیایی و دوام مکانیکی مهم هستند، استفاده می‌شود.

پیش از استفاده از این ماده برای مهر و موم سنسور فشار باید نکات زیر مورد توجه قرار گیرد:

  1. سازگاری شیمیایی: باید اطمینان حاصل شود که محیط فرآیند با گرافیت واکنش منفی نشان نمی‌دهد.
  2. دمای کاربرد: باید مورد بررسی قرار گیرد که دمای فرآیند، در محدوده مناسب برای PTFE پر از گرافیت باشد.
    تنش مکانیکی: مناسب برای کاربردهایی که درزگیر فشار یا حرکت مکانیکی قابل توجهی را تجربه می‌کند.
  3. نوع برنامه: PTFE پر شده با گرافیت برای کاربردهای دینامیکی (مثلا قطعات متحرک، محورهای چرخان) به دلیل اصطکاک کمتر و مقاومت در برابر سایش بهتر است.
  4. خواص مکانیکی: PTFE پر از گرافیت، هدایت حرارتی بهتر و اصطکاک کمتری را ارائه می‌دهد، و برای کاربردهایی که اتلاف گرما و عملکرد صاف ضروری است، ایده‌آل است.
  • PTFE پر از شیشه:

این ماده باعث افزایش مقاومت و استحکام، بهبود مقاومت در برابر سایش، ثبات ابعادی خوب و مقاومت شیمیایی عالی، به‌ویژه در برابر اسیدهای قوی و حلال‌ها، در مهر و موم‌ها می‌شود. بنابراین این مهر و موم‌ها مناسب برای کاربردهای آب‌بندی استاتیکی که در آن به استحکام و پایداری نیاز باشد و در کاربردهایی که شامل مواد شیمیایی تهاجمی است، مانند صنایع شیمیایی و دارویی می‌باشند. همچنین برای کاربردهایی که درزگیر باید شکل و یکپارچگی خود را تحت فشار حفظ کند، ایده‌آل است.

در استفاده از مهر و موم با جنس PTFE پر از شیشه، نکات زیر قابل تامل هستند:

  1. سازگاری شیمیایی: باید اطمینان حاصل گردد که محیط فرآیند با الیاف شیشه واکنش نشان نمی‌دهد.
  2. استرس مکانیکی: برای کاربردهای آب‌بندی دینامیکی در مقایسه با PTFE پر شده با گرافیت، کمتر مناسب است.
  3. مقاومت در برابر دما: محدودیت‌های دما برای اطمینان از سازگاری با برنامه کاربردی باید بررسی شود.
  4. نوع برنامه: PTFE پر شده با شیشه برای کاربردهای ساکن (مثلا واشر فلنج، آب‌بندی ثابت) که در آن ثبات ابعادی و استحکام حیاتی است، بهتر است.
  5. خواص مکانیکی: PTFE پر از شیشه استحکام و استحکام بالاتری را ارائه می‌دهد و برای کاربردهایی مناسب است که درزگیر نیاز به مقاومت در برابر استرس مکانیکی بدون تغییر شکل دارد.

در نهایت انتخاب مواد آب‌بندی مناسب، طول عمر، قابلیت اطمینان و عملکرد ترانسمیتر فشار را در کاربرد خاص تضمین می‌کند.

گزینه‌های اتصال الکتریکی فهرست شده برای سنسورهای فشار تفاضلی سری 3051C به پورت‌های رزوه‌دار مورد استفاده برای اتصال سیم‌کشی برق به ترانسمیتر فشار اشاره دارد. این انواع مختلف ورودی‌های مجرای استانداردهای منطقه‌ای مختلف و اولویت‌های نصب را در خود جای می‌دهند و شامل گزینه‌های زیر می‌باشند:

  1. NPT 1/2-14 Conduit entry
    در این‌جا عبارت NPT مخفف National Pipe Thread است و قطر اسمی ۱.۲ اینچ را با ۱۴ رزوه در هر اینچ (گام رزوه) نشان می‌دهد. این نوع اتصال معمولا در آمریکای شمالی استفاده می‌شود.
    این اتصالات، رزوه‌های مخروطی که در حین سفت شدن مهر و موم می‌شوند، هستند که به صورت گسترده در کاربردهای صنعتی به دلیل اتصال قوی و قابل اعتماد آن مورد استفاده قرار می‌گیرند.
    این نوع اتصال الکتریکی برای اطمینان از اتصال ضد نشتی به نوار یا ترکیب آب‌بندی نیاز دارد و به صورت استاندارد در تاسیسات الکتریکی و کنترل فرآیند آمریکای شمالی کاربرد دارد.
  2. M20×1.5 Conduit entry
    در این گزینه M20 یک رزوه متریک با قطر اسمی ۲۰ میلی‌متر و 1.5× گام رزوه (فاصله بین رزوه‌ها در هر اینچ) ۱.۵ میلی‌متری را نشان می‌دهد.
    رزوه‌های متریک در کاربردهای اروپایی و بین‌المللی رایج می‌باشند. رزوه‌هایی مستقیم (موازی) که برای آب‌بندی به واشر یا O-ring نیاز دارند، هستند که اتصال دقیق و ایمن برای سیم‌کشی برق را ارائه می‌دهد. این نوع اتصال معمولا در تاسیسات برقی اروپایی و بین‌المللی استفاده می‌شود.
  3. G 1/2 Conduit entry
    حرف G در این گزینه نمایان‌گر British Standard Pipe Parallel (BSPP) است. این اتصال دارای قطر اسمی ۱.۲ اینچی می‌باشد.
    در این نوع اتصال الکتریکی Parallel threads، یعنی رزوه‌ها مستقیم هستند و برای ایجاد مهر و موم به واشر یا O-ring نیاز دارد. به طور گسترده در انگلستان و سایر مناطقی که از استانداردهای BSP پیروی می‌کنند از این اتصال الکتریکی استفاده می‌شود.

موارد زیر در انتخاب اتصال الکتریکی بهتر تاثیرگذارند:
استانداردهای منطقه‌ای:

  • انتخاب اغلب به استانداردهای منطقه‌ای و زیرساخت‌های موجود بستگی دارد.
  • 1/2-14 NPT معمولا در آمریکای شمالی ترجیح داده می‌شود.
  • M20×1.5 معمولا در اروپا و سایر تنظیمات بین‌المللی استفاده می‌شود.
  • G 1/2 در بریتانیا و مناطقی که از استانداردهای بریتانیا استفاده می‌کنند، استاندارد است.

تنظیمات نصب:

  • سازگاری با سیم‌کشی و سیستم‌های مجرای موجود باید در نظر گرفته شود.
  • اگر محل نصب قبلا از نوع خاصی از مجرا (conduit) استفاده می‌کند، انتخاب ورودی مجرای منطبق عملی است.

مهر و موم و امنیت:

  • NPT: رزوه‌های مخروطی یک اتصال محکم و خود‌آب‌بندی (self-sealing) ایجاد می‌کنند اما به نوار یا ترکیب آب‌بندی نیاز دارند.
  • M20×1.5 و G 1/2: رزوه‌های مستقیم (Straight thread) به واشر یا O-ring نیاز دارند که می‌تواند مهر و موم مطمئن‌تری را در کاربردهای خاص ایجاد کند و تعمیر و نگهداری را آسان‌تر کند.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

تاییدیه‌ها و گواهینامه‌های فهرست شده برای این سری ترانسمیتر فشار، از جمله NACE، ATEX، TIIS، CSA، FM، INMETRO، IECEx، NEPSI، KCs (KOSHA)، EACEx، و Drinking Water System Components ، نشان می‌دهد که ترانسمیتر تحت آزمایش قرار گرفته است و مورد ارزیابی توسط نهادهای نظارتی مختلف و سازمان‌های صنعتی قرار گرفته است.

این تاییدیه‌ها و گواهینامه‌ها چندین مزیت دارند:

  • مطابقت با استانداردهای صنعت:

NACE: مطابقت با استانداردهای تعیین شده توسط NACE International برای مواد و تجهیزات در محیط‌های خورنده را تضمین می‌کند.
ATEX، IECEx، FM، NEPSI، EACEx: مطابقت با استانداردهای بین‌المللی برای تجهیزات مورد استفاده در جوهای بالقوه انفجاری، تضمین ایمنی در محیط‌های خطرناک.
TIIS، CSA، KCs (KOSHA): مطابقت با استانداردهای ملی یا منطقه‌ای در ژاپن، کانادا و کره جنوبی به ترتیب برای الزامات الکتریکی و ایمنی.

  • انطباق با مقررات:

Drinking Water System Components (اجزای سیستم آب آشامیدنی): اطمینان حاصل می‌کند که ترانسمیتر استانداردهای مواد مورد استفاده در سیستم‌های آب آشامیدنی را رعایت می‌کند و ایمنی و سلامت عمومی را تضمین می‌نماید.

  • دسترسی به بازار جهانی:

INMETRO: گواهی برای بازار برزیل، که نشان‌دهنده انطباق با الزامات نظارتی برزیل است.
ATEX، IECEx، FM، NEPSI، EACEx، KCs (KOSHA): با نشان دادن انطباق با استانداردهای ایمنی منطقه، دسترسی به بازارهای اروپا، آمریکای شمالی، چین، روسیه و کره جنوبی را به ترتیب فراهم کنید.

  • ایمنی پیشرفته:

گواهینامه‌هایی مانند ATEX، IECEx، FM، و NEPSI نشان‌دهنده انطباق با استانداردهای ایمنی برای استفاده در اتمسفرهای بالقوه انفجاری است و خطر تصادفات را کاهش می‌دهد.
گواهینامه‌ها برای اجزای آب آشامیدنی، ایمنی و خلوص آب مورد استفاده در سیستم‌های عمومی و صنعتی را تضمین می‌کند.

  • شناخت صنعت:

داشتن این تاییدیه‌ها و گواهینامه‌ها باعث افزایش اعتبار تولیدکننده و القای اعتماد به مشتریان می‌شود، زیرا نشان می‌دهد که محصول دارای معیارهای دقیق تست و ارزیابی تعیین شده توسط سازمان‌های معتبر صنعتی است.

  • تدارکات تسهیل شده:

بسیاری از صنایع و سازمان‌های دولتی قبل از خرید یا نصب تجهیزات، نیاز به داشتن گواهینامه‌های خاص دارند. داشتن این گواهینامه‌ها، خرید ترانسمیترهای فشار برای پروژه‌های خود را برای مشتریان آسان‌تر می‌کند.

تاییدیه‌های کشتیرانی فهرست شده برای سری 3051Cترانسمیتر فشار از برند رزمونت، از جمله ABS، BV، DNV-GL، و LR، نشان می‌دهد که ترانسمیتر‌های اختلاف فشار توسط انجمن‌های طبقه‌بندی پیشرو و نهادهای نظارتی در صنعت دریایی ارزیابی و تایید شده‌اند.

این تاییدیه‌ها چندین مزیت دارند:

رعایت استانداردهای دریایی:

  • ABS (دفتر حمل و نقل آمریکا): مطابقت با استانداردهای تعیین شده توسط ABS، یک انجمن طبقه‌بندی پیشرو، تضمین قابلیت اطمینان و ایمنی ترانسمیترهای فشار برای استفاده در محیط‌های دریایی.
  • BV (Bureau Veritas): تاییدیه BV، یکی دیگر از انجمن‌های طبقه‌بندی برجسته، که نشان‌دهنده انطباق با استانداردهای بین‌المللی دریایی است.
  • DNV-GL (Det Norske Veritas – Germanischer Lloyd): تاییدیه DNV-GL، یک انجمن طبقه‌بندی اصلی و مرجع شناخته شده در ایمنی، کیفیت و پایداری دریاییمی‌باشد.
  • LR (Lloyd’s Register): تاییدیه LR، ارائه‌دهنده جهانی خدمات مشاوره فنی، انطباق، ریسک و با تضمین انطباق با مقررات دریایی است.

شناخت در صنعت دریایی:

داشتن تاییدیه از این موسسات رده‌بندی باعث افزایش اعتبار و بازارپسندی ترانسمیترهای فشار در صنایع دریایی می‌شود.
کشتی‌سازان، اپراتورها و مالکان اغلب به تجهیزات نیاز دارند که تاییدیه‌های خاصی از انجمن‌های طبقه‌بندی شناخته شده داشته باشند تا از انطباق با استانداردهای ایمنی و کیفیت اطمینان حاصل کنند.

دسترسی به بازارهای دریایی:

تایید این انجمن‌های طبقه‌بندی، دسترسی به بازارهای دریایی را در سطح جهانی تسهیل می‌کند و اجازه می‌دهد ترانسمیتر‌های فشار روی کشتی‌ها، سکوهای دریایی و کشتی‌های دریایی نصب شوند.
رعایت استانداردهای کشتیرانی برای تجهیزات مورد استفاده در کاربردهای دریایی برای اطمینان از ایمنی پرسنل، حفاظت از محیط زیست و قابلیت دریانوردی شناورها ضروری است.

تضمین قابلیت اطمینان و ایمنی:

تایید انجمن‌های طبقه‌بندی معتبر تضمین می‌کند که ترانسمیتر‌های فشار الزامات کیفیت، ایمنی و عملکرد دقیق را برای استفاده در کاربردهای دریایی برآورده می‌کنند.
این تاییدیه‌ها نشان می‌دهد که ترانسمیتر‌ها تحت آزمایش و ارزیابی دقیق قرار گرفته اند تا از قابلیت اطمینان و مناسب بودن آن‌ها برای محیط‌های دریایی اطمینان حاصل شود.

درجه محافظت در برابر انفجار ذکر شده برای ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C – ایمنی ذاتی (i)، محفظه ضد شعله (d)، غیر آتش‌زا (n) و محافظت در برابر انفجار گرد و غبار از طریق محفظه (t) – نشان‌دهنده روش‌های مختلف محافظت از ترانسمیتر در برابر خطر اشتعال و انفجار در محیط‌های خطرناک است.

هر روش حفاظتی دارای ویژگی‌ها و مزایای متمایز است:

Intrinsic Safety i:
ایمنی ذاتی شامل محدود کردن انرژی الکتریکی به سطوح غیر آتش‌زا برای جلوگیری از جرقه یا قوس‌هایی است که می‌تواند گازها یا بخارات قابل اشتعال را مشتعل کند. در واقع مدارهای الکتریکی به گونه‌ای طراحی شده اند که در سطوح انرژی پایین کار کنند و اطمینان حاصل نمایند که حتی در صورت بروز خطا، باعث احتراق نمی‌شود. ایمنی ذاتی معمولا شامل استفاده از موانع یا جداکننده‌ها برای محدود کردن جریان انرژی و جلوگیری از منابع اشتعال است.

  • مزایا:
    با جلوگیری از انتشار انرژی الکتریکی که می‌تواند جوهای قابل اشتعال را مشتعل کند، سطح بالایی از ایمنی را در مناطق خطرناک فراهم می‌کند.
    امکان استفاده از تجهیزات الکتریکی کم‌مصرف در محیط‌های خطرناک را فراهم می‌کند و خطر اشتعال و انفجار را کاهش می‌دهد.

Flameproof Enclosure d:
محفظه‌های ضد شعله به گونه‌ای طراحی شده اند که در برابر انفجار داخلی مقاومت کرده و مانع آن شوند بدون این‌که اجازه خروج شعله‌ها یا گازها به جو اطراف را بدهند. محفظه برای مقاومت در برابر انفجارهای پرفشار و جلوگیری از انتقال منابع اشتعال به محیط خارجی ساخته شده است.

  • مزایا:
    حفاظت قوی در برابر انتشار انفجار، توسط محفظه‌ی ضد شعله ارائه می‌شود و خطر آسیب و جراحت را در مناطق خطرناک به حداقل می‌رساند.
    مناسب برای کاربردهایی که در آن گازهای قابل اشتعال، بخارات یا گرد و غبار قابل احتراق وجود دارد که سطح بالایی از ایمنی را فراهم می‌کند.

Non-incendive n:
حفاظت غیر آتش‌زا شامل طراحی تجهیزات الکتریکی به گونه‌ای است که حتی در شرایط خطا، جرقه یا قوس الکتریکی تولید نکند که بتواند گازها یا بخارات قابل اشتعال را مشتعل کند.
برخلاف ایمنی ذاتی، محافظت غیر آتش‌زا محدودیتی بر روی سطح انرژی ایجاد نمی‌کند، بلکه اطمینان حاصل می‌کند که تجهیزات قادر به ایجاد اشتعال نیستند.

  • مزایا:
    راه‌حلی مقرون به صرفه برای استفاده در مناطق خطرناک که خطر اشتعال وجود دارد اما می‌توان از طریق طراحی و ساخت آن را کاهش داد.
    امکان استفاده از تجهیزات الکتریکی استاندارد با تدابیر حفاظتی مناسب برای جلوگیری از منابع اشتعال را فراهم می‌کند.

Dust Explosion Protection Through Housing t:
این روش حفاظتی مخصوص محیط‌هایی است که گرد و غبار قابل احتراق در آن‌ها وجود دارد، مانند تأسیسات جا به‌جایی غلات، کارخانه‌های فرآوری مواد غذایی یا تاسیسات تولید دارو.
محفظه تجهیزات به گونه‌ای طراحی شده است که از ورود گرد و غبار جلوگیری کرده و انتقال منابع اشتعال را به جو اطراف محدود می‌کند.

  • مزایا:
    ایمنی را در محیط‌هایی که گرد و غبار قابل احتراق خطر انفجار ایجاد می‌کند تضمین و از اشتعال ابرها یا لایه‌های گرد و غبار جلوگیری می‌نماید.
    به رعایت مقررات و استانداردهای ایمنی برای تجهیزات مورد استفاده در صنایعی که انفجار گرد و غبار خطرآفرین است، کمک می‌کند.

نکته‌ی قابل توجه این است که هر روش حفاظتی مزایای خاصی را در کاهش خطر اشتعال و انفجار در مناطق خطرناک، تضمین ایمنی پرسنل، تجهیزات و محیط زیست ارائه می‌دهد. انتخاب روش حفاظتی به نیازهای خاص منطقه خطرناک و ماهیت منابع اشتعال بالقوه موجود بستگی دارد.

شرکت سازندهROSEMOUNT
کشور سازندهآمریکا
سریROSEMOUNT - 3051C Coplanar™
نوع سنسورترانسمیتر فشار
فشار مرجعمطلق
گیج (نسبی)
اختلاف فشار (فشار تفاضلی)
دامنه اندازه گیری فشار (بار)Gauge: -62.16 … 62.16 mbar to -0.97 … 137.89 bar
Absolute: 0 … 2.06 bar to 0 … 275.79 bar
Differential: -7.46 … 7.46 mbar to -137.89 … 137.89 bar
حد پایین فشار (بار)-۰.۹۷
حد بالای فشار (بار)۲۷۵.۷۹
حد پایین فشار (psi)-۱۴.۲
حد بالای فشار (psi)۴۰۰۰
دقت≤ ± 0.065 %FS
≤ ± 0.04 %FS
≤ ± 0.1 %FS
پایداری در بلند مدت≤ ± 0.15 %URL
≤ ± 0.2 %URL
جزییات پایداری در بلند مدتپایداری ۱۵ ساله
قابلیت تنظیمبله
زمان پاسخگویی< 100 ms
< 255 ms
< 700 ms
خروجیHART® سیگنال جریانی ۴ تا ۲۰ میلی آمپر
HART® سیگنال ولتاژی ۱ تا ۵ ولت
بدون سیم
FOUNDATION™ Fieldbus
PROFIBUS® PA
حد پایین دمای سیال (°C)-۶۰
ولتاژ تغذیه
حد بالای دمای سیال (°C)۱۴۹
حد پایین دمای محیط (°C)-۶۰
حد بالای دمای محیط (°C)۸۵
درجه حفاظتIP66
IP68
NEMA 4X
اتصال مکانیکیفلنج
شیر منیفولد
دارای اسنابر فشارخیر
جنس اتصال مکانیکیمونل ۴۰۰ (آلیاژی از نیکل و کبالت)
تانتال
C-276 هستلوی (۲.۴۸۱۹)
(316L) فولاد ضد زنگ
مونل ۴۰۰ با روکش طلا
فولاد ضد زنگ (316L) با روکش طلا
مایع پرکنندهروغن سیلیکون‌
سیال بی‌اثر
اتصال الکتریکی1/2"-14 NPT Conduit entry
M20x1.5 Conduit entry
G 1/2" Conduit entry
دارای نمایشگربله
تاییدیه و گواهینامه هاNACE / International
ATEX / Europe
TIIS / Japan
CSA / Canada
FM / USA
INMETRO / Brazil
IECEx / Worldwide
NEPSI / China
KCs (KOSHA) / South Korea
EACEx / Eurasian Economic Community
Drinking Water System Components / NSF
تاییدیه های کشتیرانیABS / USA
BV / Global
DNV-GL / Germany
LR / The UK
درجه محافظت در برابر انفجارIntrinsic Safety "i"
Flameproof Enclosure "d"
Non-incendive "n"
Dust Explosion Protection Through Housing "t"

کاربردهای ترانسمیتر اختلاف فشار ROSEMOUNT سری 3051C

کاربردهاصنایع
خطوط انتقال سیال در فرآیندنفت و گاز
تجهیزات پرشده با روغنشیمیایی
سکوی نفتیپتروشیمی
آزمایشگاه‌های تست و کالیبراسیونبرق
اندازه‌گیری فشار در مناطق خطرناکانرژی
اندازه‌گیری فشار گاز، بخار و مایعآب و فاضلاب
اندازه‌گیری سطح هیدرواستاتیکپزشکی و دارو
اندازه‌گیری فشار اکسیژنغذایی و نوشیدنی
اندازه‌گیری فشار هیدروژنکشتی‌سازی و دریایی
مهندسی نظامیماشین‌سازی و اتوماسیون صنعتی
اتوکلاومواد اولیه
سیستم‌های هیدرولیکهوا و فضا
مناطق بالقوه انفجاری
تمیزکاری در فشار بالا
پاستوریزاسیون در فشار بالا
تحقیق و استخراج نفت
تولید گاز و روغن در بالادست
نظارت بر سطح در مخازن درباز
نظارت بر سطح مخازن دربسته
نیروگاه آبی
انتقال و ذخیره فاضلاب، پساب و لجن
تولیدات غذایی و نوشیدنی
نام فایللینک دانلود
دیتاشیتPDF Icon
پیمایش به بالا
