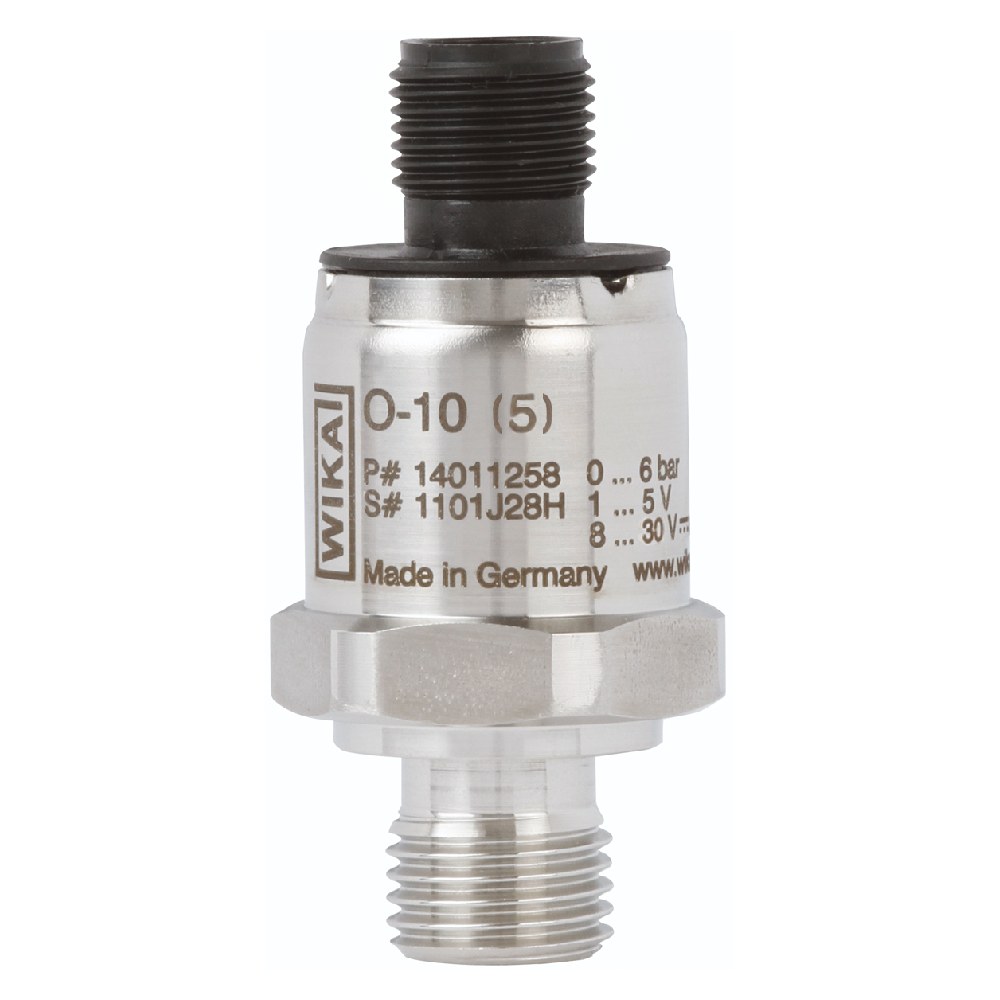

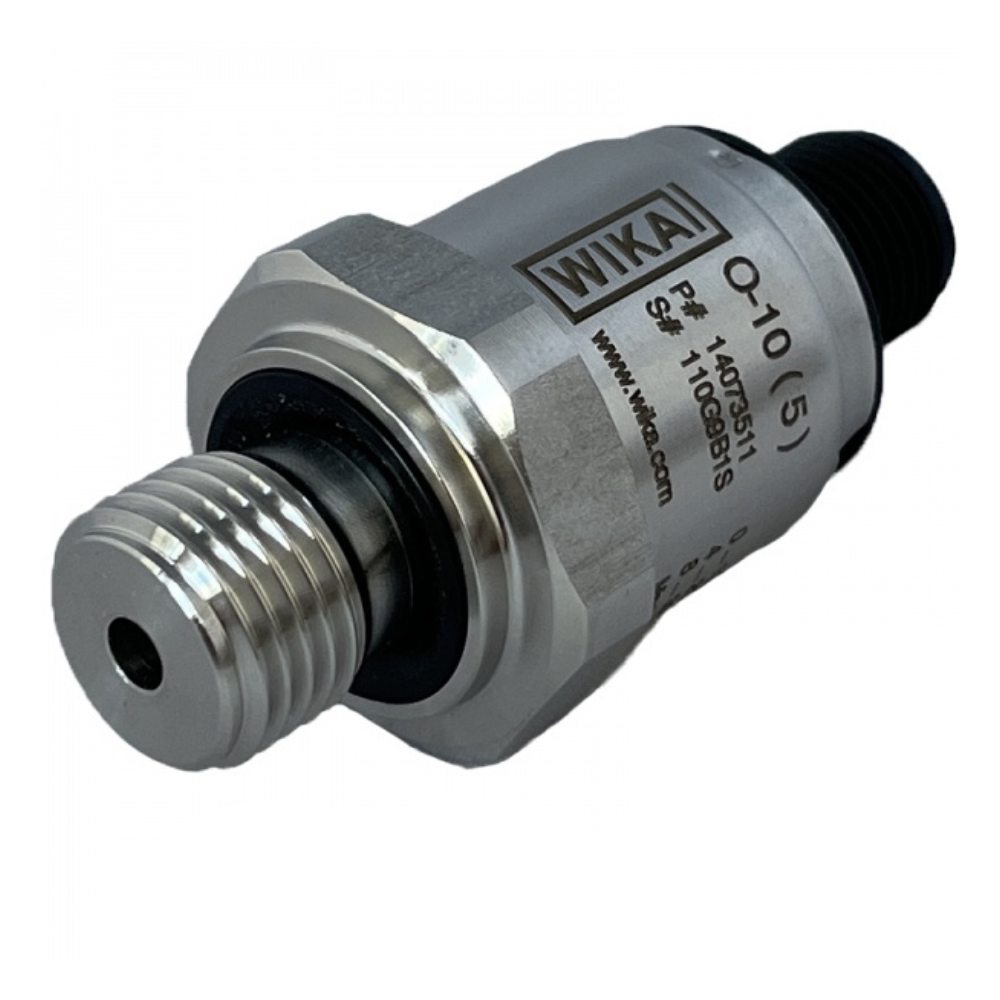

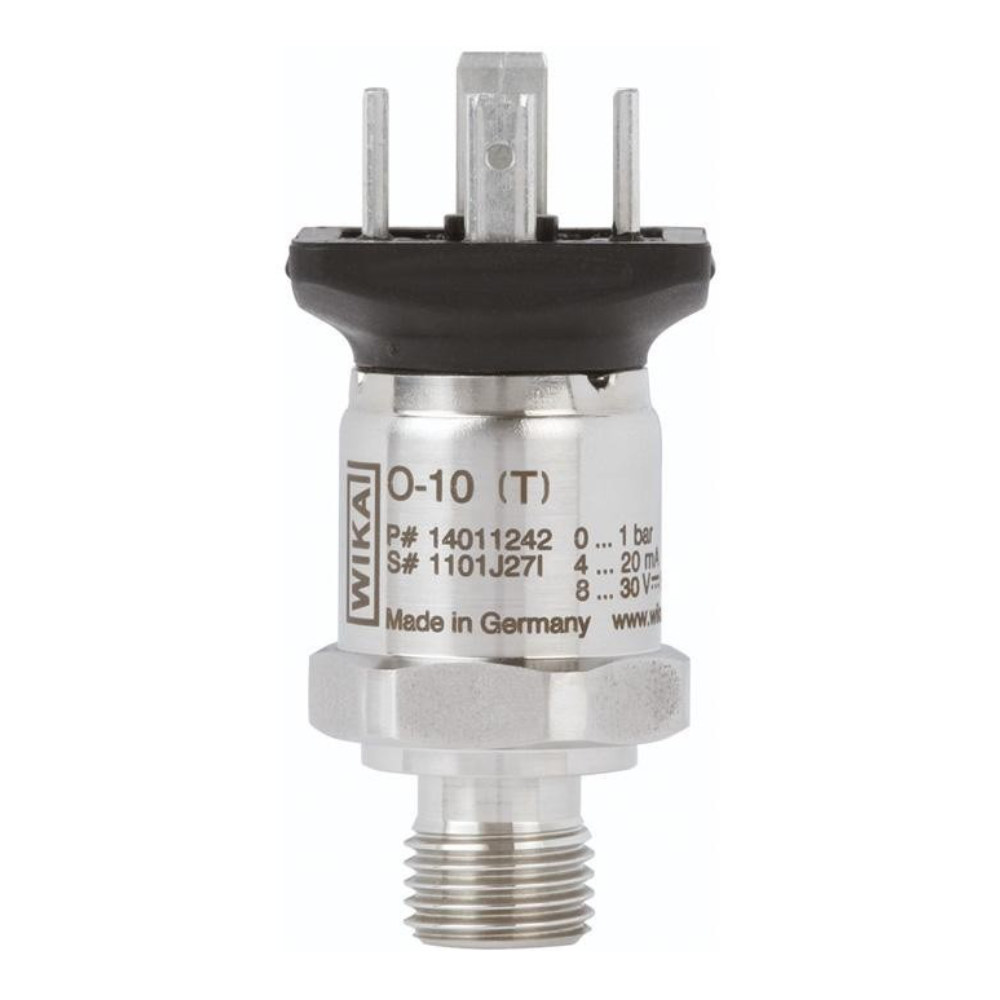

ترانسمیتر فشار WIKA سری O-10 برای کاربردهای صنعتی

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند ویکا

ویژگی‌ها:

  • فشار مرجع: نسبی (گیج)
  • دامنه اندازه‌گیری فشار: از ۵ – ۱- بار تا ۵۹ – ۱- بار، ۶ – ۰ میلی‌بار تا ۶۰۰ – ۰ بار
  • دقت (FS%): ±۲ ،±۱.۲
  • خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۰.۵ تا ۴.۵ ولت (Ratiometric)، ۰.۵ تا ۴.۵ ولت (Non-ratiometric)
  • اتصال مکانیکی: G 1/4, G 1/8, G 3/8, 1/8NPT, 1/4NPT, M14x1.5, 7/16-20 UNF, 9/16-18 UNF
  • جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ ۱.۴۵۳۴ (PH 13-8)
  • اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Packard Metri-Pack, Cable outlet

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی ترانسمیتر فشار ویکا O-10 برای کاربردهای صنعتی

O-10 یک سنسور فشار کم هزینه برای استفاده عمومی در کاربردهای صنعتی در محدوده فشار از ۶ تا ۶۰۰ بار است، O-10 جمع و جور است و می‌تواند در بسیاری از طراحی‌های ماشین‌های صنعتی ادغام شود. از نظر دقت و استحکام، عملکرد بهینه شده‌ای برای کاربر ارائه می‌دهد. به لطف طیف گسترده‌ای از اتصالات، سیگنال‌ها و محدوده‌های اندازه‌گیری، این سنسور فشار را می‌توان بدون زحمت وارد فرآیند کرد.
O-10 تقریبا در ۵۰۰۰۰۰ نوع موجود است – با تاییدیه اتحادیه اروپا، روسیه و همچنین ایالات متحده آمریکا و کانادا – و بدون نیاز به طراحی خاص، بیشترین آزادی را به مصرف‌کننده ارائه می‌دهد. O-10 در زمان و هزینه‌ها در طول پیاده‌سازی صرفه‌جویی می‌کند.
با یک سلول اندازه‌گیری خشک، O-10 عملا بدون سایش عمل می‌کند و مقادیر اندازه‌گیری شده پایدار و دقیقی را ارائه می‌دهد. این سلول لایه نازک کاملا جوش داده شده قبلا میلیون‌ها بار اثبات شده‌است. به لطف مقاومت اضافه بار بالا و طول عمر بیش از ۱۰۰ میلیون چرخه بار، هیچ تعمیر و نگهداری و جایگزینی نیاز ندارد.



در ارتباط با این محصول بخوانید:

بررسی تخصصی ترانسمیتر فشار WIKA سری O-10 برای کاربردهای صنعتی

فشار مرجع که به نوع خاصی از اندازه‌گیری فشار اشاره دارد، برای این سری از ترانسمیتر از نوع گیج می‌باشد. هنگامی‌که یک ترانسمیتر فشار با مرجع گیج طراحی می‌شود، به این معنی است که مقادیر فشاری که اندازه‌گیری می‌کند به فشار اتمسفر اشاره دارد.

به عبارت ساده‌تر، یک ترانسمیتر با فشار مرجع گیج، تفاوت بین فشار اندازه‌گیری شده و فشار اتمسفر در محیط اطراف را اندازه‌گیری می‌کند و اغلب زمانی استفاده می‌شود که سیستم نیازمند دانستن تفاوت فشار نسبت به فشار اتمسفر محلی می‌باشد. معمولا برای کاربردهایی مانند نظارت بر فشار در مخازن، خطوط لوله و سایر سیستم‌هایی که میزان انحراف فشار از فشار اتمسفر محلی اهمیت دارد، استفاده می‌شود.

بنابراین، اگر با موقعیت‌هایی سر و کار دارید که باید فشار را نسبت به شرایط جوی محلی بدانید، یک ترانسمیتر فشار با مرجع گیج می‌تواند انتخاب خوبی باشد.

محدوده فشار برای ترانسمیتر فشار ویکا سری O-10، از ۵ – ۱- بار تا ۵۹ – ۱- بار و از ۶ – ۰ میلی‌بار تا ۶۰۰ – ۰ بار می‌باشد.

محدوده‌ی از ۵ – ۱- بار تا ۵۹ – ۱- بار نشان می‌دهد که ترانسمیتر فشار می‌تواند فشارها را در محدوده ۱- بار تا ۵ بار و همچنین در محدوده ۱- بار تا ۵۹ بار به دقت اندازه‌گیری کند. عدد اول در هر محدوده نشان‌دهنده کمترین فشاری است که ترانسمیتر می‌تواند به دقت اندازه‌گیری کند (در این مورد، ۱- بار)، در حالی که عدد دوم بیان‌گر بالاترین فشاری است که می‌تواند به دقت اندازه‌گیری کند (بسته به محدوده، ۵ بار یا ۵۹ بار). .

محدوده‌ی از ۶ – ۰ میلی‌بار تا ۶۰۰ – ۰ بار: به‌طور مشابه، این بدان معنی است که ترانسمیتر فشار می‌تواند فشارها را در محدوده ۰ تا ۶ بار و همچنین در محدوده ۰ تا ۶۰۰ بار اندازه‌گیری کند. باز هم، عدد اول نشان‌دهنده کمترین فشاری است که می‌تواند اندازه‌گیری کند (۰ بار)، و عدد دوم نشان‌دهنده بالاترین فشاری است که می‌تواند اندازه‌گیری کند (۶ بار یا ۶۰۰ بار).

در اصل، محدوده فشار به شما کمک می‌کند تا طیف کامل فشارهایی را که ترانسمیتر قادر به تحمل آن است، درک کنید. بسته به کاربرد خاص خود، می‌توانید محدوده مناسبی را انتخاب کنید که با سطوح فشاری که باید نظارت یا کنترل کنید مطابقت داشته باشد.

مشخصات عملکرد ترانسمیتر فشار WIKA سری O-10 برای کاربردهای صنعتی

دقت یک ترانسمیتر فشار به این اشاره دارد که مقادیر اندازه‌گیری شده آن چقدر با مقادیر فشار واقعی در محیطی که اندازه‌گیری می‌کند مطابقت دارد. برای ترانسمیتر WIKA – O-10 ، دقت به صورت ≤ 1.2± FS% و ≤ 2± FS% بیان شده‌است، که به این معنی است که دو سطح دقت بسته به مدل یا شرایط خاص وجود دارد.

  • Model O-10 (T) (Standard version): ≤ ±1.2 % of span: این نشان می‌دهد که تحت شرایط مرجع خاص (که ممکن است عواملی مانند دما و فشار را شامل شود) و برای مدل O-10 (T) نسخه استاندارد ترانسمیتر، مقادیر فشار اندازه‌گیری شده باید در محدوده ۱.۲±٪ از مقیاس کامل (FS) دقیق باشد. به عنوان مثال، اگر محدوده مقیاس کامل ترانسمیتر فشار ۱۰۰ بار باشد، دقت آن در محدوده ۱.۲± بار خواهد بود.
  • Model O-10 (5) (With 5-fold overload safety and condensation-tight case): ≤ ±2.0 % of span: برای نسخه مدل O-10 (۵) ترانسمیتر که شامل ویژگی‌هایی مانند ایمنی اضافه بار ۵ برابر و محفظه ضد میعان، دقت کمی‌کمتر است. این بدان معناست که در شرایط مرجع یکسان، مقادیر فشار اندازه‌گیری شده می‌توانند تا ۲.۰± درصد از مقیاس کامل منحرف شوند.

به عبارت ساده‌تر، مشخصات دقت به شما می‌گوید که فشار اندازه‌گیری شده چقدر ممکن است از مقدار فشار واقعی انحراف داشته باشد. مقدار درصد کمتر بیان کننده دقت بالاتر است، به این معنی که ترانسمیتر در ارائه اندازه‌گیری دقیق‌تر است.

غیر خطی بودن یک ترانسمیتر فشار، معیاری است که نشان می‌دهد چقدر رابطه بین فشار واقعی اندازه‌گیری شده و سیگنال خروجی ترانسمیتر (معمولا به شکل الکتریکی یا دیجیتال) از یک خط مستقیم پیروی می‌کند. به عبارت دیگر، نشان می‌دهد که خروجی ترانسمیتر چقدر از رابطه خطی کامل با فشار ورودی انحراف دارد.

مقدار ≤ 0.5± FS% در مشخصات ترانسمیتر فشار سری O-10 به این معنی است که غیر خطی بودن این سری در محدوده ۰.۵±٪ از مقیاس کامل (FS) است. برای مثال اگر محدوده مقیاس کامل ترانسمیتر فشار، ۱۰۰ بار باشد، غیرخطی بودن ≤ 0.5± FS% به این معنی است که انحراف از یک خط کاملا مستقیم (رابطه خطی) بین فشار ورودی و سیگنال خروجی در داخل ۰.۵±٪ از مقیاس کامل خواهد بود. این مشخصات به شما ایده می‌دهد که خروجی ترانسمیتر در محدوده اندازه‌گیری چقدر سازگار و دقیق است.

ویژگی پایداری طولانی مدت به این موضوع اشاره دارد که ترانسمیتر فشار چقدر دقت و عملکرد خود را در مدت زمان طولانی حفظ می‌کند. این مشخصات به شما ایده می‌دهد که مقادیر اندازه‌گیری ممکن است در طول یک سال چقدر تغییر کند. برای این ویژگی در سری O-10 دو مقدار زیر موجود می‌باشد:

  • Model O-10 (T): ≤ ±0.3 % of span/year: برای نسخه مدل O-10 (T) ترانسمیتر فشار، پایداری طولانی مدت در محدوده ۰.۳±٪ از مقیاس کامل بازه در هر سال است. بنابراین در طول یک سال، دقت و عملکرد ترانسمیتر در این محدوده انحراف از کالیبراسیون اولیه خود باقی خواهد ماند.
  • Model O-10 (5): ≤ ±0.2 % of span/year: برای مدل O-10 (5) نسخه ترانسمیتر فشار، پایداری طولانی مدت کمی بهتر است و در ۰.۲± ٪ از بازه مقیاس کامل در سال است، که نشان می‌دهد که این نسخه در مقایسه با مدل O-10 (T) در طول زمان، عملکرد پایدارتر و ثابت تری دارد.

در نتیجه میزان پایداری طولانی مدت مشخص می‌کند که دقت ترانسمیتر در طول یک سال استفاده مداوم چقدر ممکن است تغییر کند. مقادیر کمتر بیان‌گر پایداری بهتر و انحراف کمتر از کالیبراسیون اولیه است. این ویژگی به‌ویژه در صورتی مهم است که کاربرد شما به اندازه‌گیری فشار دقیق و قابل اعتماد در دوره‌های طولانی بدون کالیبراسیون مجدد مکرر نیاز داشته باشد.

زمان پاسخ‌گویی یک ترانسمیتر فشار به سرعتی اشاره دارد که ترانسمیتر می‌تواند تغییرات فشاری که اندازه‌گیری می‌کند را تشخیص دهد و به دقت منعکس کند. مقدار < 2ms در این سری از ترانسمیترهای برند ویکا، به این معنی است که زمان پاسخ‌گویی ترانسمیتر کمتر از ۲ میلی‌ثانیه است. در واقع هنگامی‌که یک تغییر ناگهانی در فشار در محیط اندازه‌گیری می‌شود، ترانسمیتر فشار با زمان پاسخ‌گویی کمتر از ۲ میلی‌ثانیه قادر به تشخیص و اندازه‌گیری دقیق آن تغییر، به روشی بسیار سریع خواهد بود. این زمان پاسخ‌گویی سریع برای کاربردهایی که نوسانات فشار باید به دقت و با سرعت نظارت یا کنترل شوند، بسیار مهم است. به عنوان مثال، در صنایعی مانند تولید، اتوماسیون و سیستم‌های کنترل، داشتن یک ترانسمیتر فشار با زمان پاسخ‌گویی سریع تضمین می‌کند که تنظیمات یا تصمیم‌گیری سریع بر اساس تغییرات فشار در زمان واقعی انجام خواهد شد.

مشخصات الکتریکی ترانسمیتر فشار WIKA سری O-10 برای کاربردهای صنعتی

خروجی به نوع سیگنال الکتریکی اشاره دارد که ترانسمیتر فشار در نتیجه اندازه‌گیری فشار تولید می‌کند. برنامه‌ها و سیستم‌های مختلف ممکن است به انواع مختلفی از سیگنال‌های خروجی نیاز داشته باشند. گزینه‌های موجود برای خروجی ترانسمیتر فشار WIKA سری O-10 عبارتند از:

  • ۲۰ – ۴ میلی‌آمپر: این بدان معنی است که ترانسمیتر سیگنال جریانی را ارائه می‌دهد که از ۴ تا ۲۰ میلی‌آمپر متغیر است. مقدار جریان در این محدوده نشان‌دهنده فشار اندازه‌گیری شده‌است که امکان انتقال آسان سیگنال را در فواصل طولانی با حداقل تخریب سیگنال فراهم می‌کند.
  • ۵ – ۰ ولت دی سی، ۵ – ۱ ولت دی سی، ۱۰ – ۰ ولت دی سی: این‌ها انوع سیگنال‌های ولتاژ هستند که از ۰ تا حداکثر ولتاژ (۵ ولت، ۱۰ ولت) بر اساس فشار اندازه‌گیری می‌شوند و اغلب زمانی مورد استفاده قرار می‌گیرند که تجهیزات گیرنده یا سیستم‌های کنترل برای کار با سیگنال‌های ولتاژی ورودی طراحی شده‌اند.
  • سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت دی سی (Ratiometric): سیگنال‌های Ratiometric سیگنال‌های ولتاژی هستند که ولتاژ خروجی متناسب با ولتاژ تغذیه است. این بدان معنی است که تغییرات در ولتاژ منبع تغذیه به‌طور متناسب بر ولتاژ خروجی تاثیر می‌گذارد و اغلب در برنامه‌هایی استفاده می‌شود که ولتاژ تغذیه می‌تواند متفاوت باشد.
  • سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت دی سی (Non-ratiometric): سیگنال‌های Non-ratiometric سیگنال‌های ولتاژی هستند که ولتاژ خروجی مستقل از ولتاژ تغذیه است و بدون توجه به تغییرات ولتاژ تغذیه ثابت می‌ماند.

انتخاب مناسب‌ترین نوع خروجی به کاربرد خاص شما و سازگاری با تجهیزات گیرنده یا سیستم‌های کنترلی که استفاده می‌کنید بستگی دارد. هر نوع خروجی مزایای خود را دارد. برای مثال:

– خروجی سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر به دلیل استحکام و توانایی خود در انتقال سیگنال در فواصل طولانی‌تر بدون کاهش سیگنال شناخته شده‌است.

– خروجی‌های سیگنال ولتاژی ۰ تا ۵ ولت دی سی، سیگنال ولتاژی ۱ تا ۵ ولت دی سی و سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی اغلب راحت‌تر با دستگاه‌هایی که سیگنال‌های ولتاژی را می‌پذیرند، ارتباط برقرار می‌کنند.

– سیگنال‌های Ratiometric برای کاربردهایی که ولتاژ تغذیه ممکن است متفاوت باشد مناسب هستند.

– سیگنال‌های Non-ratiometric یک خروجی ثابت را بدون توجه به نوسانات ولتاژ تغذیه حفظ می‌کنند.
در نهایت، انتخاب بستگی به سیستم مورد نیاز خاص شما، نوع تجهیزاتی که ترانسمیتر را به آن وصل می‌کنید و استانداردهای موجود در صنعت شما دارد.

محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس دو ویژگی ترانسمیتر فشار سری WIKA – O-10 هستند که قابلیت اطمینان آن‌را افزایش داده و از آسیب احتمالی جلوگیری می‌کنند.

محافظت در برابر اتصال کوتاه: این ویژگی تضمین می‌کند که مدار خروجی ترانسمیتر فشار در صورت اتصال کوتاه محافظت می‌شود. اتصال کوتاه زمانی اتفاق می‌افتد که بین دو نقطه در مداری که قرار نیست وصل شوند، اتصال مستقیم وجود دارد. اگر یک اتصال کوتاه در سیم‌کشی متصل به خروجی ترانسمیتر فشار اتفاق بیفتد، ممکن است به ترانسمیتر یا تجهیزات متصل آسیب برساند.

حفاظت از اتصال کوتاه برای جلوگیری از این آسیب با محدود کردن جریانی که از مدار می‌گذرد در صورت اتصال کوتاه طراحی شده‌است و در نتیجه به حفظ یکپارچگی ترانسمیتر و سیستم کلی کمک می‌کند و اطمینان حاصل می‌کند که اتصال کوتاه منجر به خرابی تجهیزات یا خطرات ایمنی نمی‌شود.

محافظت در برابر قطبیت معکوس: این ویژگی از ترانسمیتر فشار در برابر قطبیت نادرست در منبع تغذیه محافظت می‌کند. قطبیت به ترمینال‌های مثبت (+) و منفی (-) یک منبع تغذیه اشاره دارد. اتصال منبع تغذیه با قطبیت معکوس به معنای تعویض ترمینال‌های مثبت و منفی است.

حفاظت از قطبیت معکوس از آسیب رسیدن به ترانسمیتر فشار ناشی از سیم‌کشی نادرست جلوگیری می‌کند. اگر منبع تغذیه با قطبیت معکوس وصل شود، این ویژگی تضمین می‌کند که ترانسمیتر تحت تاثیر منفی قرار نمی‌گیرد. این خصوصیت ممکن است شامل اجزایی باشد که به‌طور خودکار قطبیت معکوس را تشخیص داده و از جریان برق به ترانسمیتر جلوگیری می‌کند تا زمانی که قطبیت صحیح ایجاد شود.

هر دوی این ویژگی‌های حفاظتی به دوام و ایمنی کلی ترانسمیتر فشار کمک می‌کنند و آن‌را در برابر خطاهای رایج سیم‌کشی و مشکلات احتمالی الکتریکی انعطاف‌پذیرتر می‌کنند.

مشخصات شرایط محیطی ترانسمیتر فشار WIKA سری O-10 برای کاربردهای صنعتی

محدوده دمای سیال به محدوده دماهایی اطلاق می‌شود که ترانسمیتر فشار می‌تواند در هنگام تماس مستقیم با مایع یا گازی که اندازه‌گیری می‌کند، به‌طور ایمن و دقیق کار کند. به عبارت دیگر، این محدوده دمایی است که ترانسمیتر فشار می‌تواند در آن مقاومت کند و به درستی کار کند بدون این‌که دمای محیطی که در معرض آن قرار دارد آسیب ببیند.

در مورد ترانسمیتر فشار ویکا O10، محدوده دمای ۴۰- تا ۱۰۰ درجه سانتی‌گراد به این معنی است که ترانسمیتر فشار به گونه‌ای طراحی شده‌است که به‌طور موثر و ایمن با دمای محیط تا ۴۰- درجه سانتی‌گراد و تا ۱۰۰ درجه سانتی‌گراد کار کند. این محدوده طیف وسیعی از دماها را در بر می‌گیرد و به‌ویژه برای کاربردهایی که شامل فرآیندهایی با شرایط دمایی متفاوت است مفید است.

مهم است که اطمینان حاصل شود که محیط اندازه‌گیری شده در این محدوده دما قرار می‌گیرد. کارکردن ترانسمیتر فشار خارج از این محدوده‌ی مشخص می‌تواند به‌طور بالقوه منجر به خوانش نادرست، آسیب به ترانسمیتر یا حتی نقص کامل شود.

رده‌بندی درجه حفاظت (IP) یک طبقه‌بندی استاندارد است که درجه حفاظتی را که یک دستگاه، مانند ترانسمیتر فشار، در برابر نفوذ اجسام جامد (مانند گرد و غبار) و مایعات (مانند آب) ارائه می‌دهد، نشان می‌دهد. رتبه IP شامل دو عدد و گاهی اوقات یک حرف اضافی است که اطلاعاتی در مورد سطح حفاظت ارائه می‌دهد.

ترانسمیتر فشار WIKA – O-10 دارای دو درجه IP است: IP65 و IP67.

  • IP 65: رقم اول (۶) در IP65 به محافظت دستگاه در برابر اجسام جامد، به‌ویژه گرد و غبار اشاره دارد. امتیاز ۶ نشان می‌دهد که ترانسمیتر فشار به‌طور کامل در برابر گرد و غبار و سایر ذرات جامد محافظت می‌شود. رقم دوم (۵) نشان‌دهنده محافظت در برابر مایعات است. امتیاز ۵ به این معنی است که ترانسمیتر در برابر واترجت‌های کم فشار از هر جهت محافظت می‌شود و در نتیجه ترانسمیتر می‌تواند ترشح و پاشش آب را بدون هیچ آسیبی کنترل کند.
  • IP 67: رقم اول (۶) در IP67 همچنان به محافظت دستگاه در برابر اجسام جامد اشاره دارد که نشان‌دهنده همان سطح محافظت در برابر گرد و غبار است که در رتبه بندی IP65 وجود دارد. رقم دوم (۷) نشان‌دهنده محافظت در برابر مایعات است. امتیاز ۷ به این معنی است که ترانسمیتر در برابر اثرات غوطه‌ور شدن در آب تا عمق یک متر (حدود ۳.۳ فوت) برای مدت زمان محدودی محافظت می‌شود.

انتخاب درجه IP بستگی به محیط و شرایط خاصی دارد که در آن ترانسمیتر فشار استفاده خواهد شد. اگر ترانسمیتر در معرض یک محیط گرد و غبار یا مرطوب قرار گیرد، انتخاب یک درجه IP مناسب طول عمر و عملکرد قابل اعتماد آن‌را تضمین می‌کند.

محدوده دمای دیافراگم به محدوده دمایی اشاره دارد که در آن دیافراگم ترانسمیتر فشار می‌تواند به‌طور موثر عمل کند و در عین حال دقت و عملکرد خود را حفظ کند. دیافراگم جزء مهمی از ترانسمیتر فشار است که به‌صورت مستقیم با محیط اندازه‌گیری شده (مانند مایعات یا گازها) در تماس است. برای پاسخ به تغییرات فشار و انتقال آن اطلاعات به عنصر حسگر ترانسمیتر طراحی شده‌است.

محدوده دمای دیافراگم در ترانسمیتر فشار WIKA – O-10، ۴۰- تا ۱۰۰ درجه سانتی‌گراد است. بنابراین دیافراگم قادر است فشارها را در حالی که در معرض دماهای پایین ۴۰- درجه سانتی‌گراد تا ۱۰۰ درجه سانتی‌گراد تحمل و به دقت اندازه‌گیری کند.

پس ترانسمیتر فشار طوری طراحی شده‌است که طیف وسیعی از دماها را در محیط کار خود بدون به خطر انداختن عملکرد یا دقت آن کنترل کند. توجه به این نکته مهم است که محدوده دمایی دیافراگم تضمین می‌کند که مواد سازنده دیافراگم ثابت می‌ماند و به دلیل شرایط دمایی شدید تغییر شکل نداده یا بد کار نمی‌کند.

مشخصات مکانیکی ترانسمیتر فشار WIKA سری O-10 برای کاربردهای صنعتی

اتصال مکانیکی به نوع و اندازه خاص پورت یا اتصالات رزوه‌دار اشاره دارد که ترانسمیتر فشار برای اتصال فیزیکی به سیستمی‌که اندازه‌گیری می‌کند، مورد استفاده قرار می‌دهد. این اتصال اجازه می‌دهد تا فشار محیط برای اندازه‌گیری به عنصر حسگر ترانسمیتر منتقل شود. انواع اتصالات مکانیکی این سری از ترانسمیتر فشار عبارتند از:

  • G 1/4، G 1/8، G 3/8: این گزینه‌ها اندازه‌های استاندارد رزوه لوله هستند که در واحدهای متریک مشخص شده‌اند. حرف G (مخفف BSP Parallel Gas)، نوعی رزوه است که معمولا در اروپا و برخی مناطق دیگر مورد استفاده قرار می‌گیرد.
  • M14×1.5: این مشخصات اندازه رزوه متریک است. M14 قطر خارجی بخش رزوه‌ای را بر حسب میلی‌متر نشان می‌دهد. همچنین عدد ۱.۵ بیان کننده‌ی گام است که فاصله بین رزوه‌های متوالی است.
  • 1/8NPT و1/4NPT: این‌ها اندازه‌های استاندارد رزوه لوله هستند که بر حسب اینچ مشخص شده‌اند. عبارت NPT مخفف National Pipe Thread است که نوع رایجی از رزوه مورد استفاده در ایالات متحده است. اعداد ۱.۴ و ۱.۸ به قطر دهانه رزوه بر حسب اینچ اشاره دارد.
  • 7/16-20 UNF و9/16-18 UNF: این‌ها واحد اندازه‌های استاندارد رزوه هستند. اعداد نشان‌دهنده قطر دهانه رزوه بر حسب اینچ هستند و عبارت UNF مخففUnified National Fine Thread است.

در مورد این‌که کدام یک از اتصالات مکانیکی، بهتر است، انتخاب به ویژگی‌های برنامه شما و اتصالات موجود در سیستم شما بستگی دارد. انتخاب باید با الزامات سیستم شما مطابقت داشته باشد و اتصال ایمن و بدون نشتی را تضمین کند. عواملی مانند استانداردهای منطقه‌ای، اتصالات موجود و سازگاری با اجزای سیستم شما بر انتخاب شما تاثیر می‌گذارد.

مواد سازنده اتصالات مکانیکی نام برده شده برای ترانسمیتر فشار سری O-10، در ذیل شرح داده شده‌است:

  • فولاد ضد زنگ (316L): فولاد ضد زنگ یک ماده همه کاره و پرکاربرد است که به دلیل مقاومت در برابر خوردگی شناخته شده‌است. 316L به‌طور خاص به نوعی از فولاد ضد زنگ اشاره می‌کند که حاوی کربن کم است و آن‌را حتی در برابر خوردگی مقاوم می‌کند. این ماده معمولا در کاربردهایی استفاده می‌شود که شامل مایعات یا گازهایی است که ممکن است از نظر شیمیایی تهاجمی یا دارای خواص خورنده باشند. مقاومت در برابر خوردگی و دوام آن، ترانسمیتر را برای طیف گسترده‌ای از کاربردهای صنعتی و تجاری مناسب می‌کند.
  • فولاد زنگ نزن 1.4534 (13-8 PH): این ماده نوع دیگری از فولاد ضد زنگ است که با شماره مواد 1.4534 یا نام جایگزین آن 13-8 PH شناخته می‌شود. این یک فولاد ضد زنگ مقاوم در برابر رسوب سخت است که ترکیبی از خواص مکانیکی خوب و مقاومت در برابر خوردگی را ارائه می‌دهد. اغلب در کاربردهایی که به استحکام بالا و مقاومت در برابر خوردگی خوب نیاز است، استفاده می‌شود. PH در نام خود مخفف Precipitation Hardening است که نشان‌دهنده توانایی آن در دستیابی به استحکام بیشتر از طریق عملیات حرارتی است.

انتخاب بین این مواد به ویژگی‌های برنامه، از جمله ویژگی‌های محیط اندازه‌گیری شده، شرایط دما و فشار و هرگونه قرار گرفتن در معرض مواد شیمیایی بستگی دارد. فولاد ضد زنگ، به‌صورت کلی، به دلیل دوام و مقاومت در برابر عوامل مختلف محیطی انتخاب می‌شود. نوع خاصی از فولاد ضد زنگ ممکن است بر اساس عواملی مانند سازگاری آن با محیط، استحکام مورد نیاز و سایر الزامات خاص برنامه شما انتخاب شود.

مواد مهر و موم به مواد مورد استفاده برای آب‌بندی یا واشر اطلاق می‌شود که اتصال محکم و بدون نشتی بین اجزای مختلف ترانسمیتر فشار را تضمین می‌کند. مواد مهر و موم مختلف سطوح مختلفی از سازگاری را با سیالات، دماها و شرایط محیطی مختلف ارائه می‌دهند. انواع مواد مهر و موم به کار برده شده در این سری از ترانسمیتر فشار عبارت است از:

  • NBR (Nitrile Butadiene Rubber): ماده‌ی NBR یک الاستومر رایج است که به دلیل مقاومت عالی در برابر روغن، سوخت و سایر سیالات مبتنی بر نفت شناخته شده‌است. این ماده خواص آب‌بندی خوبی را ارائه می‌دهد و اغلب در برنامه‌های کاربردی مربوط به سیستم‌های هیدرولیک، قطعات خودرو و ماشین‌آلات استفاده می‌شود. مهر و موم NBR به‌طور کلی برای استفاده با ازن، نور خورشید یا اسیدها و بازهای قوی توصیه نمی‌شود.
  • FPM (Fluorocarbon Rubber): ماده‌ی FPM که با نام FKM نیز شناخته می‌شود (Viton نام تجاری معروف FKM است)، نوعی لاستیک مصنوعی با مقاومت شیمیایی استثنایی و قابلیت‌های دمای بالا است. مهر و موم FKM معمولا در کاربردهایی استفاده می‌شود که در آن قرار گرفتن در معرض مواد شیمیایی، دمای بالا و محیط‌های خشن مورد انتظار است. آن‌ها برای کاربردهای آب‌بندی در صنایع مختلف از جمله خودروسازی، هوافضا و فرآوری شیمیایی مناسب هستند.

هنگام انتخاب یک ترانسمیتر فشار، مهم است که مواد آب‌بندی مناسبی را انتخاب کنید که با ویژگی‌های محیط اندازه‌گیری شده و شرایط عملکرد برنامه شما مطابقت داشته باشد. این به اطمینان از اتصال مطمئن و بدون نشتی و در عین حال حفظ یکپارچگی اندازه‌گیری فشار کمک می‌کند.

اتصال الکتریکی به نحوه اتصال الکتریکی ترانسمیتر فشار به سیستم یا تجهیزات کنترلی اشاره دارد. این اتصال برای انتقال سیگنال خروجی از ترانسمیتر فشار به تجهیزات گیرنده بسیار مهم است. ۵ مدل از اتصالات الکتریکی موجود برای این سری از ترانسمیتر به شرح زیر می باشند:

  1. DIN EN 175301-803-A و DIN EN 175301-803- C: این دو نوع اتصال الکتریکی کانکتورهای استانداردی هستند که از استاندارد DIN EN 175301-803 پیروی می‌کنند. نسخه‌های -A و -C ممکن است به پیکربندی‌های مختلف پین یا انواع اتصال در این استاندارد اشاره داشته باشند.
  2. M12×1: این مدل یک رابط دایره‌ای رزوه‌ای با قطر بیرونی ۱۲ میلی‌متر و گام ۱ میلی‌متر است. کانکتورM12 معمولا در کاربردهای صنعتی برای سنسورها و محرک‌ها به دلیل استحکام و توانایی آن در ارائه اتصالات برق و سیگنال استفاده می‌شود.
  3. Packard Metri – Pack: کانکتورهای Packard Metri -Pack نوعی کانکتور مقاوم در برابر آب و هوا هستند که معمولا در کاربردهای خودرویی و صنعتی استفاده می‌شود. آن‌ها اتصالات ایمن را فراهم می‌کنند و می‌توانند طیف وسیعی از شرایط محیطی را مدیریت کنند.
  4. Cable outlet: این مدل به یک اتصال کابل ساده اشاره دارد که در آن سیم‌ها مستقیما از طریق یک Cable outlet به ترانسمیتر فشار متصل می‌شوند.

انتخاب اتصال الکتریکی به عواملی مانند تجهیزات موجود در سیستم شما، شرایط محیطی و سهولت نصب بستگی دارد. لزوما گزینه اتصال بهتر در سراسر جهان وجود ندارد و بستگی به برنامه خاص شما دارد.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر فشار WIKA سری O-10 برای کاربردهای صنعتی

تاییدیه‌ها و گواهینامه‌ها به رسمیت شناختن و انطباق با استانداردهای خاص، مقررات و الزامات ایمنی تعیین شده توسط نهادها و سازمان های نظارتی مختلف را بیان می‌کنند. این تاییدیه‌ها و گواهینامه‌ها چندین مزیت مهم را به همراه دارند:

  • CE: عبارت CE نشان می‌دهد که محصول با الزامات اساسی قوانین بهداشت، ایمنی و حفاظت از محیط زیست اروپا مطابقت دارد. این اجازه می‌دهد تا محصول به صورت قانونی در منطقه اقتصادی اروپا (EEA) به بازار عرضه و فروخته شود. نشان CE به مصرف‌کنندگان و کاربران اطمینان می‌دهد که محصول دارای استانداردهای کیفیت و ایمنی خاصی است.
  • c-UL- us: این گواهینامه از شرکت Underwriters Laboratories (UL) و Canadian Standards Association (CSA) گرفته شده‌است که نشان می‌دهد محصول آزمایش شده با استانداردهای ایمنی ایالات متحده و کانادا مطابقت دارد و در نتیجه ایمنی و مناسب بودن محصول را برای بازار آمریکای شمالی تضمین می‌کند.
  • EAC: علامت انطباق اوراسیا (EAC) نشان‌دهنده انطباق با مقررات فنی اتحادیه اقتصادی اوراسیا (EAEU) است که شامل کشورهایی مانند روسیه، بلاروس، قزاقستان، ارمنستان و قرقیزستان می‌شود. این گواهینامه اجازه می‌دهد تا محصول به صورت آزادانه در این اتحادیه اقتصادی معامله شود.
  • GOST: گواهی GOST-R یک الزام برای واردات و فروش برخی محصولات در روسیه است. این تضمین می‌کند که محصول مطابق با استانداردهای کیفیت و ایمنی روسیه است.
  • KazInMetr: این گزینه مرجع صدور گواهینامه قزاقستان است. این نشان‌دهنده انطباق با استانداردهای قزاقستان و اطمینان از مناسب بودن محصول برای بازار قزاقستان است.
  • UkrSEPRO: گواهینامه UkrSEPRO برای واردات و فروش محصولات در اوکراین لازم است. این تضمین می‌کند که محصول با استانداردهای کیفیت و ایمنی اوکراین مطابقت دارد.
  • CRN (شماره ثبت کانادا): این گواهینامه مخصوص تجهیزات تحت فشار است و نشان می‌دهد که محصول برای استفاده در استان‌ها و مناطق مختلف کانادا ثبت و تایید شده‌است.

مزایای این تاییدیه‌ها و گواهینامه‌ها عبارتند از:

دسترسی به بازار جهانی: با این گواهینامه‌ها، ترانسمیتر فشار می‌تواند به‌طور قانونی در مناطق مختلف فروخته شود و دامنه بازار آن‌را گسترش دهد.
تضمین کیفیت و ایمنی: گواهینامه‌ها تایید می‌کنند که محصول با استانداردهای شناخته شده کیفیت، ایمنی و عملکرد مطابقت دارد و به مصرف‌کنندگان اطمینان می‌دهد.
تطابق با مقررات: محصول مطابق با مقررات و الزامات محلی است و از مسائل قانونی و مقرراتی جلوگیری می‌کند.
تسهیل تجارت: گواهینامه‌ها فرآیند واردات و صادرات محصولات را ساده می‌کند و موانع تجاری را کاهش می‌دهد.
– اعتبار بازار: داشتن گواهینامه از سازمان‌های معتبر باعث افزایش اعتبار و شهرت محصول می‌شود.
هنگام انتخاب یک ترانسمیتر فشار، داشتن این تاییدیه‌ها و گواهینامه‌ها می‌تواند نشان دهد که محصول مطابق با استانداردهای دقیق کیفیت و ایمنی طراحی و ساخته شده‌است و آن‌را به یک انتخاب قابل اعتماد برای برنامه شما تبدیل می‌کند.



مشخصات ترانسمیتر فشار ویکا O10 برای کاربردهای صنعتی

شرکت سازندهWIKA
کشور سازندهآلمان
سریWIKA - O-10
نوع سنسورترانسمیتر فشار
فشار مرجعگیج (نسبی)
دامنه اندازه گیری فشار (بار)از ۵ - ۱- تا ۵۹ - ۱- بار / ۶ -۰ تا ۶۰۰ - ۰ بار
حد پایین فشار (بار)
حد بالای فشار (بار)۶۰۰
حد پایین فشار (psi)-۱۴.۵
حد بالای فشار (psi)۸۷۰۲.۳
دقت≤ ± 1.2 %FS
≤ ± 2 %FS
پایداری در بلند مدت≤ ± 0.3 %FS
≤ ± 0.2 %FS
جزییات پایداری در بلند مدت■ Model O-10 (T): ≤ ±0.3 % of span/year
■ Model O-10 (5): ≤ ±0.2 % of span/year
قابلیت تنظیمخیر
زمان پاسخگویی< 2 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۵ ولت دی سی
سیگنال ولتاژی ۱ تا ۵ ولت دی سی
سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت دی سی (Ratiometric)
سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت دی سی (Non-ratiometric)
ولتاژ تغذیه از ۸ تا ۳۰ ولت دی سی
از ۱۴ تا ۳۰ ولت دی سی
محافظت در برابر اتصال کوتاهبله
محافظت در برابر قطبیت معکوسبله
حد پایین دمای سیال (°C)-۴۰
حد بالای دمای سیال (°C)۱۰۰
حد پایین دمای محیط (°C)-۲۵
حد بالای دمای محیط (°C)۸۰
درجه حفاظتIP65
IP67
اتصال مکانیکیG 1/4"
G 1/8"
G 3/8"
M14x1.5
1/4" NPT
1/8" NPT
7/16"-20 UNF
9/16"-18 UNF
دارای اسنابر فشارخیر
جنس اتصال مکانیکی(316L) فولاد ضد زنگ
(13-8PH) فولاد ضد زنگ ۱.۴۵۳۴
اتصال الکتریکیDIN EN 175301-803-A
DIN EN 175301-803-C
M12x1
Packard Metri-Pack
Cable outlet
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
c-UL-us / USA and Canada
EAC / Eurasian Economic Community
GOST / Russia
KazInMetr / Kazakhstan
UkrSEPRO / Ukraine
CRN / Canada
نام فایللینک دانلود
دیتاشیتPDF Icon
