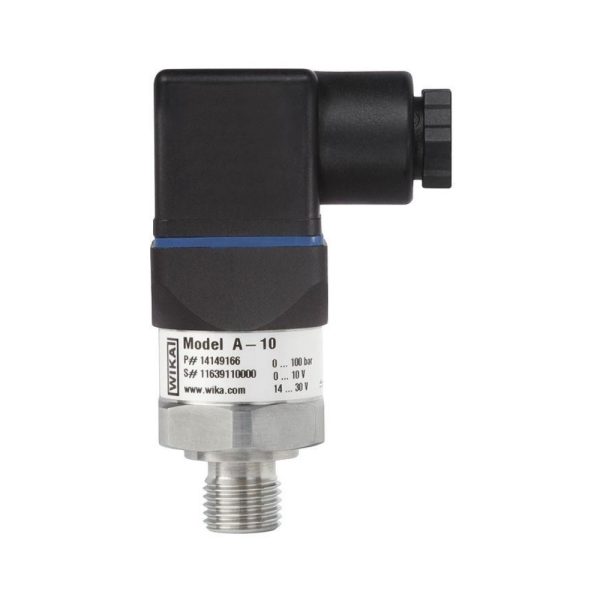

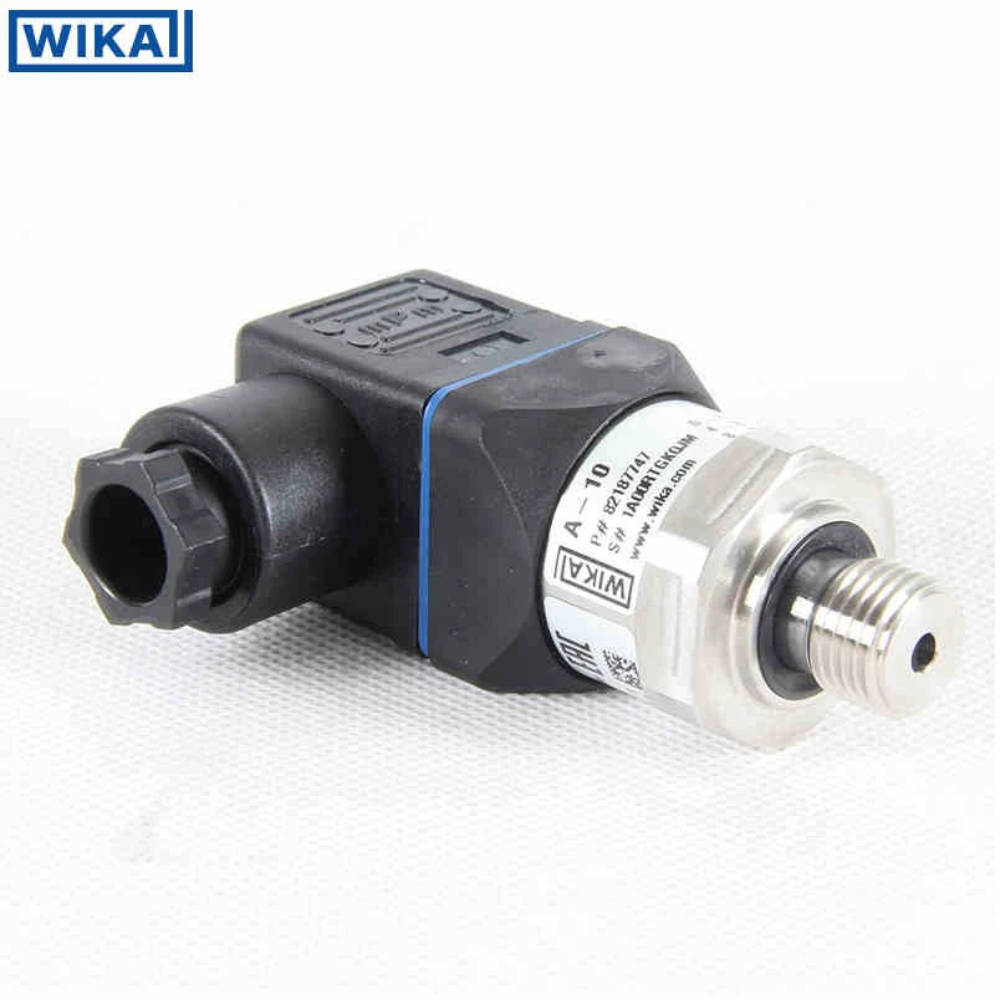

ترانسمیتر فشار قلمی WIKA سری A-10 برای مصارف صنعتی

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند: WIKA

ویژگی‌ها:

  • فشار مرجع: مطلق، نسبی (گیج)
  • دامنه اندازه‌گیری فشار: از ۲۵ – ۲۵- میلی‌بار تا ۲۴ – ۱- بار، ۵۰ – ۰ میلی‌بار تا ۱۰۰۰ – ۰ بار
  • دقت (FS%): ±۲.۴ ,±۱.۸ ،±۱.۵ ,±۱.۳، ±۱.۲ ,±۱ ،±۰.۸ ,±۰.۷ ،±۰.۵
  • خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۰.۵ تا ۴.۵ ولت (Ratiometric)، ۰.۵ تا ۴.۵ ولت (Non-ratiometric)
  • اتصال مکانیکی: G 1/8, G 1/4, G 3/8, G 1/2, 1/8NPT, 1/4NPT, 1/2NPT, M14x1.5, M20x1.5, R 1/4, R 3/8, R 1/2, PT 1/4, PT 1/2, PT 3/8, 20-7/16 UNF
  • جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (PH)
  • اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Cable outlet

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی ترانسمیتر فشار ویکا A10 قلمی برای مصارف صنعتی

ترانسمیتر فشار قلمی WIKA سری A-10 برای کاربردهای عمومی در صنعت مناسب است و طراحی فشرده، قابلیت‌های فراوانی به آن برای استفاده گسترده می‌دهد. این محصول در کنار کیفیت عالی، قیمت بسیار رقابتی دارد. مصرف‌کننده می‌تواند بین غیر خطی بودن ۰.۲۵٪ و ۰.۵٪ یکی را انتخاب کند. گواهی تست رایگان در مورد نقاط اندازه‌گیری ثبت شده در حین ساخت ارائه می‌دهد.
ترانسمیتر فشار مدل A-10 برای استفاده در سراسر جهان با گواهینامه بین المللی cULus و EAC ارایه می‌شود. واحدهای مختلف فشار و اتصالات فرآیند مورد نیاز برای شرایط عملیاتی خاص قابل سفارش گذاری است.



در ارتباط با این محصول بخوانید:

  • محدوده اندازه‌گیری: ۰ … ۰.۰۵ تا ۰ … ۱۰۰۰ بار
  • غیر خطی بودن: ۰.۲۵٪ یا ۰.۵٪
  • خروجی‌ها: ۴ … ۲۰ میلی‌آمپر، ۰ تا ۱۰ ولت و ۰ تا ۵ ولت و غیره
  • اتصال الکتریکی: کانکتور زاویه‌ای شکل A و C، کانکتور دایره‌ای 1×M12، کابل ۲ متر [۶ فوت]
  • اتصال فرآیند: G ¼ A DIN EN ISO 1179-2 ،¼ NPT و موارد دیگر

بررسی تخصصی ترانسمیتر فشار قلمی WIKA سری A-10 برای مصارف صنعتی

هنگامی که صحبت از ترانسمیترهای فشار می‌شود، اصطلاحات مطلق و نسبی به فشار مرجعی اشاره می‌کنند که اندازه‌گیری بر اساس آن انجام می‌شود.
در گزینه مرجع فشار مطلق، ترانسمیتر فشار، فشار را نسبت به خلاء کامل (فشار صفر) اندازه‌گیری می‌کند و در نتیجه قرائت فشار مطلق، از جمله فشار اتمسفر را میسر می‌کند. این نوع اندازه‌گیری فشار، معمولا در کاربردهایی استفاده می‌شود که در آن، مقدار فشار واقعی نسبت به خلاء بسیار مهم است، مانند سیستم‌های سنجش ارتفاع یا خلاء.

از طرف دیگر، گزینه مرجع نسبی، فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کند. فشار اتمسفر را نادیده می‌گیرد و بر فشار بالا یا پایین آن تمرکز می‌کند. اندازه‌گیری فشار نسبی معمولا در کاربردهایی استفاده می‌شود که فشار نسبی در مقایسه با اتمسفر اطراف مهم‌تر از فشار مطلق است. اغلب در فرآیندهای صنعتی، سیستم‌های سیستم تهویه، گرمایش و تهویه مطبوع (HVAC) یا سیستم‌های هیدرولیک استفاده می‌شود.

هنگام انتخاب یک ترانسمیتر فشار، الزامات خاص برنامه خود را در نظر بگیرید و بر این اساس نوع فشار مرجع را انتخاب کنید. این‌که آیا به مرجع مطلق یا مرجع نسبی نیاز دارید بستگی به زمینه‌ای دارد که در آن از ترانسمیتر فشار استفاده می‌کنید.
محدوده فشار به محدوده فشارهایی اشاره دارد که ترانسمیتر فشار قادر به اندازه‌گیری آن است. این بدان معنی است که ترانسمیتر فشار سری A-10 می‌تواند فشارهایی را از ۲۵- میلی‌بار تا ۲۵ میلی‌بار در فشارهای پایین‌تر و از ۱- بار تا ۲۴ بار در فشارهای بالاتر اندازه‌گیری کند.
همچنین در اینجا، ترانسمیتر فشار قادر به اندازه‌گیری فشار از ۰ تا ۵۰ میلی‌بار در فشارهای پایین و از ۰ بار تا ۱۰۰۰ بار در فشار بالاتر است.

انتخاب یک ترانسمیتر فشار با محدوده ای که با سطوح فشار مورد انتظار در کاربرد شما مطابقت داشته باشد، بسیار مهم است. به این ترتیب، اندازه‌گیری فشار دقیق و قابل اعتماد را در محدوده مشخص شده تضمین خواهید کرد.

مشخصات عملکرد ترانسمیتر فشار قلمی WIKA سری A-10 برای مصارف صنعتی

پارامتر دقت برای ترانسمیتر فشار دارای محدوده‌ای از مقادیر است که به عنوان درصدی از مقیاس کامل (FS) بیان می‌شود. گزینه‌های‌ تعیین‌شده برای دقت در این سری از ترانسمیترهای فشار به صورت 0.5± FS% ≥ تا 2.4± FS% ≥ شرح داده می‌شود.

این مقادیر که نشان‌دهنده دقت ترانسمیتر فشار هستند، درصد حداکثر انحراف از مقدار فشار واقعی را نسبت به مقیاس کامل محدوده فشار نشان می‌دهند. به عنوان مثال، اگر ترانسمیتر فشار دارای محدوده ۱۰۰-۰ بار و دقت 1± FS% ≥ باشد، به این معنی است که حداکثر انحراف از فشار واقعی می‌تواند تا ۱± بار باشد.

بنابراین، دقت سنسور، شما را از خطا یا انحراف احتمالی در اندازه‌گیری فشار مطلع می‌کند. هرچه این درصد کمتر باشد، خوانش فشار دقیق‌تر خواهد بود. بسیار مهم است که سطح دقت مورد نیاز را برای کاربرد خاص خود در نظر بگیرید و ترانسمیتر فشاری را انتخاب کنید که الزامات دقت شما را برآورده کند.

با توجه به RT @ که برای جزییات پارامتر دقت ذکر شده، RT مخفف دمای اتاق است. این نشان می‌دهد که مشخصات دقت ارائه شده در شرایط دمای معمولی اتاق اعمال می‌شود. در نتیجه مقادیر دقت ذکر شده برای اندازه‌گیری فشار در دمای معمولی اتاق، معتبر و آزمایش شده‌است. توجه به این نکته مهم است که اگر ترانسمیتر فشار در معرض دماهای شدید یا سایر شرایط محیطی خارج از محدوده مشخص شده قرار گیرد، دقت ممکن است متفاوت باشد.

بر این اساس، هنگام در نظر گرفتن جزییات دقت، ضروری است که درصد دقت ترانسمیتر فشار، محدوده مقیاس کامل آن و شرایط دمایی که در آن از دستگاه استفاده می‌کنید در نظر گرفته شود.

در یک سناریوی ایده‌آل، سیگنال خروجی یک ترانسمیتر فشار باید مستقیما با فشار اندازه‌گیری شده متناسب باشد. با این حال، در واقعیت، ممکن است غیرخطی‌های جزیی در این رابطه وجود داشته باشد . مشخصات غیرخطی نشان‌دهنده حداکثر انحراف مجاز از خطی کامل است.

در مورد ترانسمیتر فشار سری A-10، با مشخصات غیرخطی 0.5± FS% ≥، به این معنی است که سیگنال خروجی ترانسمیتر فشار ممکن است حداکثر 0.5± FS از رابطه کاملا خطی با فشار اعمال شده منحرف شود. FS در اینجا به مقیاس کامل اشاره دارد که بیان‌گر حداکثر محدوده فشار ترانسمیتر است.

به بیان ساده، مشخصات غیرخطی نشان‌دهنده حداکثر خطای پتانسیل در سیگنال خروجی ترانسمیتر فشار به دلیل رفتار غیرخطی است. مقدار کوچکتر، مانند 0.5± FS% ≥، خطی بودن بهتر و نمایش دقیق‌تری از فشار اندازه‌گیری شده را نشان می‌دهد.
برای ترانسمیتر فشار قلمی WIKA سری A-10، اضافه شدن per IEC 61298-2 به ویژگی پایداری بلند مدت نشان می‌دهد که مقادیر اعلام شده با استانداردهای تعیین شده توسط کمیسیون بین المللی الکتروتکنیکی (IEC) در سند IEC 61298-2 مطابقت دارد.
IEC 61298-2 استاندارد خاصی است که دستورالعمل‌ها و الزامات پایداری طولانی مدت ترانسمیترهای فشار را ارائه می‌دهد. با اعلام انطباق با این استاندارد، اطمینان حاصل می‌شود که مقادیر پایداری بلندمدت ذکر شده در مشخصات، مطابق با معیارهای مشخص شده در IEC 61298-2 آزمایش و تایید شده‌است.

به عبارت دیگر، مقادیر پایداری طولانی مدت ترانسمیتر فشار که برابر است با 0.1±، 0.2±، 0.5±  FS% ≥ معیارهای مشخص شده توسط استاندارد IEC 61298-2 را برآورده می‌کند. این انطباق تضمین می‌کند که ترانسمیتر فشار تحت آزمایش و ارزیابی دقیق قرار گرفته است تا از عملکرد و پایداری آن در یک دوره طولانی اطمینان حاصل شود.
هنگامی که یک محصول الزامات یک استاندارد بین المللی شناخته شده مانند IEC 61298-2 را برآورده می‌کند، این اطمینان را ایجاد می‌کند که مشخصات اعلام شده از طریق فرآیندهای تست استاندارد تایید شده‌است.

زمان پاسخ‌گویی برای ترانسمیتر فشار قلمی سری A-10 به مدت زمانی که طول می‌کشد تا ترانسمیتر فشار سیگنال خروجی پایدار در پاسخ به تغییر فشار اعمال شده را ثبت و ارائه کند، اشاره دارد.

زمان پاسخ‌گویی 4 ms > نشان می‌دهد که ترانسمیتر فشار دارای زمان پاسخ سریع کمتر از 4 میلی‌ثانیه است. این بدان معنی است که هنگامی که یک تغییر ناگهانی در فشار وجود دارد، ترانسمیتر سیگنال خروجی خود را در یک بازه زمانی بسیار کوتاه شناسایی و تثبیت می‌کند. این پاسخ سریع برای برنامه‌هایی که نیاز به نظارت در زمان واقعی یا تنظیمات سریع بر اساس تغییرات فشار دارند ایده‌آل است.

وقتی زمان پاسخ‌گویی 1 min > است در این حالت ترانسمیتر فشار زمان پاسخ‌دهی کندتر و کمتر از 1 دقیقه دارد . بنابراین هنگامی که تغییر تدریجی در فشار وجود دارد، ترانسمیتر کمتر از یک دقیقه طول می‌کشد تا سیگنال خروجی پایدار را شناسایی و ارائه دهد. در حالی که این زمان پاسخ نسبتا طولانی‌تر در مقایسه با میلی‌ثانیه است، اما همچنان برای کاربردهایی که نیازی به پاسخ فوری ندارند ولی به اندازه‌گیری فشار دقیق و قابل اعتماد نیاز دارند، مناسب است.

زمان پاسخ‌گویی بسیار مهم است، زیرا نشان می‌دهد که ترانسمیتر فشار با چه سرعتی می‌تواند به تغییرات فشار واکنش نشان دهد. بسته به کاربرد خاص خود و ماهیت نوسانات فشار، می‌توانید یک ترانسمیتر فشار با زمان پاسخ مناسب انتخاب کنید تا از اندازه‌گیری‌های به موقع و دقیق اطمینان حاصل کنید.

مشخصات الکتریکی ترانسمیتر فشار قلمی WIKA سری A-10 برای مصارف صنعتی

خروجی به سیگنال‌های خروجی موجود که ترانسمیتر فشار می‌تواند ارائه دهد اشاره دارد که در این‌جا انواع خروجی موجود برای ترانسمیتر فشار سری A-10 شرح داده می‌شود:

  • ۲۰ – ۴ میلی‌آمپر: این گزینه نشان می‌دهد که ترانسمیتر فشار می‌تواند سیگنال جریانی از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر را ارائه دهد. سیگنال جریان معمولا در کاربردهای صنعتی استفاده می‌شود زیرا کمتر تحت تاثیر نویز الکتریکی قرار می‌گیرد و می‌تواند در فواصل طولانی بدون تخریب قابل توجه سیگنال منتقل شود.
  • ۵ – ۰ ولت: خروجی ۵ – ۰ ولت به این معنی است که ترانسمیتر فشار می‌تواند سیگنال ولتاژی از ۰ ولت تا ۵ ولت ارائه دهد. سیگنال‌های ولتاژ به‌طور گسترده در برنامه‌های مختلف مورد استفاده قرار می‌گیرند و می‌توانند به راحتی با مبدل‌های آنالوگ به دیجیتال یا سایر دستگاه‌های مبتنی بر ولتاژ ارتباط برقرار کنند.
  • ۵ – ۱ ولت: به‌طور مشابه، این گزینه خروجی یک سیگنال ولتاژ از ۱ ولت تا ۵ ولت را نشان می‌دهد. می‌تواند در کاربردهایی که محدوده ولتاژ باریک‌تری مورد نظر است مفید باشد و وضوح بهتری برای اندازه‌گیری فشار ارائه می‌دهد.
  • ۱۰ – ۰ ولت: این گزینه خروجی سیگنال ولتاژی از ۰ ولت تا ۱۰ ولت ارائه می‌دهد. محدوده ولتاژ وسیع‌تری را ارائه می‌دهد و زمانی که وضوح بالاتر یا سازگاری با سیستم‌های خاص مورد نیاز است می‌تواند سودمند باشد.
  • ۰.۵ تا ۴.۵ ولت (Ratiometric): این گزینه خروجی یک سیگنال ولتاژ از ۰.۵ ولت تا ۴.۵ ولت را در یک پیکربندی ratiometric مشخص می‌کند . سیگنال‌های ratiometric اغلب در برنامه‌هایی استفاده می‌شوند که ولتاژ خروجی متناسب با ولتاژ تحریک است و دقت بهتری را ممکن می‌سازد.
  • ۰.۵ تا ۴.۵ ولت (Non-ratiometric): این گزینه خروجی هم سیگنال ولتاژی از ۰.۵ ولت تا ۴.۵ ولت را ارائه می‌دهد، اما در یک پیکربندیnon-ratiometric سیگنال‌های non-ratiometric به ولتاژ تحریک وابسته نیستند و می‌توانند در کاربردهایی که محدوده ولتاژ ثابت مورد نیاز است مفید باشند.

انتخاب مناسب‌ترین خروجی به نیازهای برنامه خاص شما بستگی دارد. هر گزینه مزایا و ملاحظات خود را دارد. به عنوان مثال، اگر به سیگنال قوی نیاز دارید که بتواند در برابر نویزهای الکتریکی در فواصل طولانی مقاومت کند، گزینه ۲۰ – ۴ میلی‌آمپر ممکن است ارجح باشد. از طرف دیگر، اگر سیستمی دارید که در محدوده‌های ولتاژ خاصی کار می‌کند یا نیاز به سازگاری با دستگاه‌های مبتنی بر ولتاژ دارد، یکی از گزینه‌های ولتاژ (۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت) ممکن است بیشتر مناسب باشد.

برای تعیین مناسب‌ترین گزینه خروجی برای ترانسمیتر فشار، لازم است سازگاری سیگنال خروجی با سیستم‌های موجود، وضوح سیگنال مورد نیاز و هرگونه الزامات خاص برنامه‌تان را در نظر بگیرید.

محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس دو ویژگی مهم ترانسمیتر فشار قلمی WIKA سری A-10 هستند که ایمنی آن‌را افزایش داده و از آسیب احتمالی محافظت می‌کنند.

محافظت در برابر اتصال کوتاه تضمین می‌کند که ترانسمیتر فشار در صورت اتصال کوتاه در سیم‌کشی یا مدار خروجی محافظت می‌شود. در صورت اتصال کوتاه، جایی که جریان الکتریکی مسیر ناخواسته‌ای را طی می‌کند یا با یک مسیر مقاومت کم مواجه می‌شود، مکانیسم محافظت در برابر اتصال کوتاه وارد می‌شود و از عبور جریان بیش از حد از ترانسمیتر جلوگیری می‌کند که می‌تواند منجر به گرم شدن بیش از حد، آسیب به دستگاه داخلی و قطعات یا حتی خطرات الکتریکی شود. ترانسمیتر فشار با استفاده از محافظت در برابر اتصال کوتاه، می‌تواند بدون به خطر انداختن عملکرد یا طول عمر، چنین شرایطی را تحمل کرده و با خیال راحت از عهده آن برآید.

محافظت در برابر قطبیت معکوس از ترانسمیتر فشار در برابر اتصالات قطبی نادرست در منبع تغذیه محافظت می‌کند. به عبارت دیگر، در برابر برگشت تصادفی ترمینالهای منبع تغذیه مثبت (+) و منفی (-) محافظت می‌کند. اگر در حین نصب یا نگهداری، قطبیت معکوس رخ دهد، محافظت در برابر قطبیت معکوس از آسیب احتمالی مدار داخلی ترانسمیتر فشار جلوگیری می‌کند. این تضمین می‌کند که تا زمانی که قطبیت اصلاح نشود، دستگاه کار نخواهد کرد، در نتیجه از آسیب احتمالی به ترانسمیتر یا هر دستگاه متصل جلوگیری می‌شود.

هر دو محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس به دوام و قابلیت اطمینان کلی ترانسمیتر فشار کمک می‌کنند. آن‌ها به کاهش خطرات مربوط به خطاهای الکتریکی در حین نصب یا بهره‌برداری کمک می‌کنند و استفاده ایمن و موثر از دستگاه را ارتقا می‌دهند.

بنابراین هنگامی که یک ترانسمیتر فشار را برای فرآیندی در نظر می‌گیرید، این ویژگی‌های محافظ، لایه‌ای از ایمنی و آرامش خاطر را فراهم می‌کند و احتمال آسیب الکتریکی را به حداقل می‌رساند و طول عمر ترانسمیتر را تضمین می‌کند.

مشخصات شرایط محیطی ترانسمیتر فشار قلمی WIKA سری A-10 برای مصارف صنعتی

برای این سری از ترانسمیترهای فشار قلمی محدوده دمای سیال به محدوده دماهایی اشاره دارد که در آن ترانسمیتر فشار می‌تواند به‌طور دقیق و ایمن فشار را هنگامی که با محیط فرآیند یا سیال فرآیند در تماس است اندازه‌گیری کند و برابر با ۰ تا ۸۰ درجه سانتیگراد است.

محدوده دمای ذکر شده به این معنی است که ترانسمیتر فشار برای کار در ۰ درجه سانتیگراد به عنوان حد پایین تا ۸۰ درجه سانتیگراد به عنوان حد بالایی طراحی شده‌است.

تعیین محدوده دمای سیال ضروری است زیرا تضمین می‌کند که ترانسمیتر فشار می‌تواند قابل اعتماد عمل کند و اندازه‌گیری‌های دقیق را در محدوده دمایی مشخص شده ارائه دهد. کارکردن ترانسمیتر فشار خارج از محدوده دمایی اعلام شده ممکن است منجر به خوانش نادرست، آسیب احتمالی دستگاه یا حتی خطرات ایمنی شود.
بنابراین، هنگام انتخاب یک ترانسمیتر فشار برای کاربرد خود، بسیار مهم است که شرایط دمایی که در آن ترانسمیتر در معرض قرار می‌گیرد در نظر بگیرید. اطمینان حاصل کنید که محدوده دمای سیال ترانسمیتر با محدوده دمایی سیال فرآیند یا محیطی که در آن نصب خواهد شد، مطابقت دارد. این به تضمین اندازه‌گیری فشار دقیق و قابل اعتماد و اطمینان از طول عمر ترانسمیتر فشار کمک می‌کند.

رده‌بندی درجه حفاظت (IP) یک طبقه‌بندی استاندارد است که نشان‌دهنده سطح حفاظتی است که توسط یک محفظه در برابر نفوذ ذرات جامد (مانند گرد و غبار) و مایعات (مانند آب) ارائه می‌شود. بیایید رتبه‌بندی IP ذکر شده برای ترانسمیتر فشار قلمی WIKA سری A-10 را بررسی کنیم:

  • IP65: این رتبه از دو رقم تشکیل شده‌است. رقم اول (۶) به سطح حفاظت در برابر ذرات جامد اشاره دارد. امتیاز ۶ به این معنی است که ترانسمیتر فشار کاملا در برابر گرد و غبار و سایر ذرات جامد محافظت می‌شود و اطمینان می‌دهد که هیچ مقدار مضر گرد و غبار نمی‌تواند وارد محفظه شود.
    رقم دوم (۵) به سطح حفاظت در برابر مایعات اشاره دارد. امتیاز ۵ نشان می‌دهد که ترانسمیتر فشار در برابر واترجت که از هر جهتی پخش می‌شود محافظت می‌شود. به این معنی که آبی که توسط یک نازل از زوایای مختلف به محفظه پرتاب می‌شود، اثرات مضری ایجاد نخواهد کرد.
  • IP67: به‌طور مشابه، رقم اول (۶) نشان‌دهنده سطح حفاظت در برابر ذرات جامد است که مانند IP65 کاملا در برابر گرد و غبار محافظت می‌شود.
    رقم دوم (۷) نشان‌دهنده سطح حفاظت در برابر مایعات است. ترانسمیتر فشار با امتیاز ۷ در برابر اثرات غوطه‌ور شدن در آب تا عمق معین و برای مدت زمان محدود محافظت می‌شود. این بدان معنی است که ترانسمیتر فشار می‌تواند در برابر غوطه‌ور شدن در آب تا عمق ۱ متر برای مدت زمان مشخصی بدون آسیب مقاومت کند.

هنگام در نظر گرفتن رتبه IP یک ترانسمیتر فشار، ارزیابی شرایط محیطی که در آن مورد استفاده قرار خواهد گرفت، مهم است. اگر برنامه شما شامل قرار گرفتن در معرض گرد و غبار یا آب است، داشتن رتبه IP بالاتر، مانند IP67، محافظت بیشتری در برابر این عناصر ایجاد می‌کند و تضمین می‌کند که ترانسمیتر فشار می‌تواند به‌طور قابل اعتماد کار کند و شرایط محیطی مشخص شده را تحمل کند.

مشخصات مکانیکی ترانسمیتر فشار قلمی WIKA سری A-10 برای مصارف صنعتی

اتصال مکانیکی به نوع و اندازه اتصال رزوه‌ای مورد استفاده برای اتصال ترانسمیتر فشار به فرآیند یا سیستم مورد اندازه‌گیری اشاره دارد. بیایید جزییات اتصالات برای سنسور فشار سری A-10 به شرح زیر می‌باشد:

  1. “G 1/8″, G 1/4″, G 3/8”, G 1/2: این اتصالات به رزوه‌های مخروطی متریک اشاره دارد که معمولا در اروپا و سایر مناطق استفاده می‌شود. عدد بعد از G نشان‌دهنده اندازه رزوه است. به عنوان مثال، G 1/8 اینچ اندازه رزوه ۱.۸ اینچ را نشان می‌دهد.
  2. “NPT 1/2″, NPT 1/4”, NPT 1/8: این اتصالات از رزوه استاندارد ملی (NPT) استفاده می‌کنند که یک استاندارد ایالات متحده برای رزوه‌های مخروطی است. عدد قبل از NPT نیز نشان‌دهنده اندازه رزوه می‌باشد.
  3. M14×1.5, M20×1.5: این اتصالات از رزوه‌های مستقیم متریک استفاده می‌کنند. عدد بعد از M نشان‌دهنده قطر اسمی رزوه است، در حالی که عدد بعد از × نشان‌دهنده گام رزوه است.
  4. “R 1/4″, R 3/8”, R 1/2: این اتصالات به رزوه‌های استاندارد British Pipe (BSP) اشاره دارد که معمولا در انگلستان و سایر مناطق استفاده می‌شود. شماره بعد از R اندازه رزوه را نشان می‌دهد.
  5. “PT 1/4″, PT 1/2”, PT 3/8: این اتصالات از رزوه‌های مخروطی استاندارد صنعتی ژاپن (JIS) استفاده می‌کنند. عدد بعد از PT نشان‌دهنده اندازه رزوه است.
  6. “20-7/16 UNF: این اتصال از رزوه‌های Unified National Fine (UNF) استفاده می‌کند. اعداد نشان‌دهنده قطر و گام رزوه هستند.

انتخاب اتصال مکانیکی به عوامل مختلفی از جمله استانداردهای منطقه‌ای دنبال شده، الزامات کاربردی خاص و در دسترس بودن اتصالات یا آداپتورهای سازگار برای سیستم شما بستگی دارد. اطمینان از سازگاری بین ترانسمیتر فشار و فرآیند یا سیستم موجود که به آن متصل خواهد شد، ضروری است.

اگر در مورد جزییات دقیق رزوه و اندازه‌هایی که برای کاربرد شما مناسب‌تر است مطمئن نیستید، توصیه می‌شود با سازنده یا یک متخصص فنی مشورت کنید که می‌تواند بر اساس نیازهای خاص شما راهنمایی دقیق ارائه دهد.

جنس اتصال مکانیکی به مواد مورد استفاده برای ساخت دیافراگم ترانسمیتر فشار اشاره دارد. دیافراگم یک جزء حیاتی است که در تماس مستقیم با محیط فرآیند است و فشار اندازه‌گیری شده را تجربه می‌کند. در ترانسمیتر فشار ویکا سری A-10 اتصالات مکانیکی از دو نوع ماده ساخته شده‌اند:

  • فولاد ضد زنگ (316L): فولاد ضد زنگ یک ماده رایج است که به دلیل مقاومت در برابر خوردگی و دوام آن شناخته شده‌است. به‌طور خاص، فولاد ضد زنگ 316L یک فولاد ضد زنگ با درجه کربن کم است که مقاومت بسیار خوبی در برابر خوردگی دارد و به صورت گسترده در کاربردهای مختلف صنعتی استفاده می‌شود. برای اندازه‌گیری طیف وسیعی از مایعات و گازها، از جمله سیال‌های خورنده یا تهاجمی مناسب است. دیافراگم‌های فولادی ضد زنگ 316L برای کاربردهایی که استحکام و مقاومت در برابر خوردگی بسیار مهم است، بهترین هستند.
  • فولاد ضد زنگ (PH): فولاد ضد زنگ PH مخفف فولاد ضد زنگ precipitation-hardening (فولاد رسوبی‌شده) است. گروهی از فولادهای ضد زنگ هستند که می‌توانند برای دستیابی به استحکام و سختی بیشتر، تحت عملیات حرارتی قرار گیرند. این مواد اغلب در کاربردهایی استفاده می‌شوند که در آن شرایط فشار بالا یا دمای بالا وجود دارد، زیرا خواص مکانیکی و مقاومت بیشتری در برابر تنش ارائه می‌دهند. دیافراگم‌های PH از جنس فولاد ضد زنگ برای کاربردهایی که نیاز به استحکام و مقاومت بالاتر در برابر سایش و پارگی دارند مناسب هستند.

انتخاب جنس اتصال مکانیکی به الزامات کاربردی خاص، از جمله ماهیت محیط فرآیند، شرایط دما و فشار، هر عنصر خورنده یا ساینده بالقوه موجود بستگی دارد. اتصالات مکانیکی فولادی ضد زنگ با گریدهای 316L و PH به دلیل قابلیت اطمینان، مقاومت شیمیایی و استحکام مکانیکی به‌ صورت گسترده‌ای مورد استفاده قرار می‌گیرند.

مشخصات مایع پرکننده به نوع سیال مورد استفاده برای پر کردن حفره داخلی سنسور فشار یا ترانسمیتر اشاره دارد. دو مدل از ترانسمیتر فشار سری A-10 از منظر مایع پرکننده تولید می‌شود. مدل بدون مایع پرکننده که به این معنی است که سنسور فشار یا ترانسمیتر حاوی مایع پرکننده نیست. در این حالت سنسور، بدون وجود مایع یا سیال در حفره خود عمل می‌کند. این پیکربندی برای کاربردهایی مناسب است که در آن تماس مستقیم بین دیافراگم و محیط فرآیند، مورد نظر است یا زمانی که خود سیال فرآیند به عنوان محیط پرکننده عمل می‌کند. معمولا زمانی استفاده می‌شود که محیط فرآیند با مواد حسگر سازگار باشد و نیازی به استفاده از مایعات اضافی نباشد.

مدل دیگر ترانسمیتر دارای روغن مصنوعی به عنوان مایع پرکننده است که برای انتقال فشار از دیافراگم به عنصر حسگر یا مکانیزم داخل سنسور استفاده می‌شود. روغن‌های مصنوعی، پایداری دمایی خوب، ویسکوزیته کم و مقاومت عالی در برابر تغییرات فشار دارند که امکان اندازه‌گیری دقیق و مطمئن فشار را فراهم می‌کند. این نوع از مایع پرکننده به عنوان یک محیط عمل می‌کند که به‌طور موثر فشار را از محیط فرآیند به عنصر حسگر داخلی منتقل می‌کند.

انتخاب مایع پرکننده به عوامل مختلفی از جمله ماهیت محیط فرآیند، محدوده دمایی کاربرد و الزامات دقت اندازه‌گیری فشار بستگی دارد. مایعات پرکننده از نوع روغن مصنوعی با طیف وسیعی از سیال‌ها از جمله گازها و مایعات غیرخورنده سازگار هستند. با این حال، برای اطمینان از سازگاری بین مایع پرکننده و محیط فرآیند خاصی که قصد اندازه‌گیری آن‌را دارید، مشورت با کارشناسان فنی مهم است.

شایان ذکر است که در کاربردهایی که محیط فرآیند خورنده، ساینده یا ناسازگار با مواد حسگر است، ممکن است اقدامات حفاظتی اضافی مانند پوشش‌های دیافراگم یا غشاهای جداکننده برای اطمینان از طول عمر و دقت اندازه‌گیری فشار مورد نیاز باشد.

مواد آب‌بندی‌کننده برای آب‌بندی و مهر و موم اجزای مختلف ترانسمیتر فشار مانند رزوه‌های اتصال استفاده می‌شود. در این سری از ترانسمیترهای فشار برند ویکا از ۳ ماده‌ی آب‌بندی‌کننده به شرح زیر استفاده می‌گردد.

  • Nitrile Butadiene Rubber (NBR) یک لاستیک مصنوعی است که معمولا برای آب‌بندی استفاده می‌شود. مقاومت خوبی در برابر روغن‌ها، سوخت‌ها و سایر مایعات غیر قطبی دارد. مهر و موم NBR خواص آب‌بندی موثری را ارائه می‌دهد و اغلب در فرآیند‌های با کاربرد عمومی استفاده می‌شود که در آن قرار گرفتن در معرض مایعات مبتنی بر نفت یا دماهای متوسط مورد انتظار است. با این حال، NBR ممکن است برای استفاده با مواد شیمیایی یا مایعات خاصی که بسیار قطبی هستند یا محتوای معطر بالایی دارند، مناسب نباشد.
  • FKM (Fluorocarbon Rubber or Viton®) یک لاستیک مصنوعی است که به دلیل مقاومت شیمیایی عالی، پایداری در دمای بالا و دوام شناخته شده‌است. مهر و موم‌های FKM زمانی که در معرض مایعات تهاجمی مانند اسیدها، حلال‌ها و روغن‌ها قرار می‌گیرند، عملکرد برتری از خود نشان می‌دهند. آن‌ها همچنین در برابر دماهای بالا مقاومت می‌کنند و برای کاربردهای سخت مناسب هستند. آب بندی FKM معمولا در صنایعی مانند فرآوری شیمیایی، نفت و گاز و خودروسازی استفاده می‌شود، جایی که قرار گرفتن در معرض محیط‌های چالش برانگیز مورد انتظار است.
  • مس فلزی است که به دلیل هدایت حرارتی و الکتریکی عالی‌اش شناخته شده‌است. در حالی که مس یک ماده مهر و موم معمولی نیست، می‌توان از مس در کاربردهای خاصی برای آب‌بندی استفاده کرد که در آن چکش‌خواری و توانایی آن برای ایجاد یک مهر و موم محکم مفید است. آب‌بندی مس اغلب در کاربردهای با دمای بالا، مانند مبدل‌های حرارتی یا انواع خاصی از تجهیزات صنعتی استفاده می‌شود.

هنگام انتخاب جنس یک ماده آب‌بندی، ضروری است که سازگاری با محیط فرآیند، محدوده دما، و هر عامل شیمیایی یا محیطی که ممکن است در برنامه وجود داشته باشد را در نظر بگیرید. اطمینان حاصل کنید که ماده آب‌بندی انتخاب شده در برابر محیط اندازه‌گیری شده مقاوم است و می‌تواند خواص آب‌بندی خود را در شرایط عملیاتی مورد انتظار حفظ کند.

همچنین قابل ذکر است که سازگاری مهر و موم می‌تواند بین سازنده‌های مختلف، متفاوت باشد. بنابراین، توصیه می‌شود برای اطمینان از انتخاب مواد آب‌بندی مناسب برای کاربرد خاص شما، با متخصصان مشورت کنید.

اتصال الکتریکی به نوع اتصال مورد استفاده برای اتصال ترانسمیتر فشار با تجهیزات الکتریکی خارجی، مانند سیستم‌های کنترل یا دستگاه‌های جمع آوری داده، اشاره دارد و شامل چهار گزینه‌‌ی DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Cable outlet می‌باشد.

  • DIN EN 175301-803-A و DIN EN 175301-803-C به اتصالات الکتریکی استاندارد‌‌ شده‌ای اشاره دارد که معمولا در کاربردهای صنعتی استفاده می‌شود. آن‌ها معمولا برای اتصال کابل‌ها با شیرهای برقی یا سایر وسایل الکتریکی استفاده می‌شوند. این کانکتورها آرایش پین‌های مختلفی دارند و مستقیما قابل تعویض نیستند. کانکتور خاص مورد استفاده، به تجهیزات یا سیستم مورد نیاز و کانکتور جفت مربوطه بستگی دارد.
  • M12x1 نوعی کانکتور دایره‌ای است که معمولا در فرآیندهای اتوماسیون صنعتی استفاده می‌شود. از یک اتصال رزوه‌ای تشکیل شده‌است و می‌تواند پیکربندی ۳ پین یا ۴ پین باشد. کانکتور M12x1 یک اتصال الکتریکی مطمئن و قابل اعتماد را فراهم می‌کند و به دلیل مقاومت در برابر لرزش شناخته شده‌است که آن‌را برای محیط‌های سخت مناسب می‌کند.
  • Cable outlet به پیکربندی اطلاق می‌شود که ترانسمیتر فشار طوری طراحی شده‌است که کابلی برای اتصال الکتریکی بدون اتصال‌دهنده خاص داشته باشد. در این مورد، ترانسمیتر مجهز به کابلی است که به‌طور معمول با سیم به تجهیزات خارجی متصل می گردد.

انتخاب اتصال الکتریکی به عوامل مختلفی از جمله نیازهای تجهیزات یا سیستمی که با آن در ارتباط هستید، سازگاری با شرایط محیطی، در دسترس بودن کانکتورها یا تنظیمات کابل‌ها بستگی دارد.

هیچ گزینه اتصال الکتریکی ذاتا بهتر وجود ندارد زیرا به برنامه خاص و نیازهای سیستم بستگی دارد. هر نوع اتصال مزایای خود را دارد و ممکن است در زمینه‌های مختلف ترجیح داده شود. به عنوان مثال، کانکتورهای DIN EN 175301-803 به‌ صورت گسترده در کاربردهای صنعتی مورد استفاده قرار می‌گیرند و یک رابط استاندارد ارائه می‌دهند، در حالی که کانکتورهای M12x1 به دلیل استحکام و قابلیت اطمینان خود شناخته می‌شوند. Cable outlet از نظر طول کابل و پایانش الکتریکی انعطاف‌پذیری را فراهم می‌کند.
برای تعیین این‌که کدام اتصال الکتریکی برای کاربرد شما مناسب‌تر است، عواملی مانند سازگاری با تجهیزات موجود، شرایط محیطی، سهولت نصب و نگهداری، و هرگونه الزامات خاصی که در مستندات یا استانداردهای سیستم شما ذکر شده‌است را در نظر بگیرید.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر فشار قلمی WIKA سری A-10 برای مصارف صنعتی

این سری از ترانسمیترهای فشار قلمی دارای تاییدیه‌ها و گواهینامه‌های مختلفی می‌باشد که می‌توان به صورت زیر آن‌ها را بررسی کرد:

  1. CE (Conformité Européene): علامت CE نشان می‌دهد که محصول با مقررات اتحادیه اروپا مطابقت دارد و الزامات ایمنی، بهداشت و محیط زیست خاصی را برآورده می‌کند. داشتن گواهینامه CE به ترانسمیتر فشار اجازه می‌دهد تا آزادانه در منطقه اقتصادی اروپا (EEA) فروخته و توزیع شود.
  2. c-UL-us: گواهی c-UL-us نشان می‌دهد که محصول توسط موسسه آزمایشگاه‌های استانداردهای بین‌المللی (Underwriters Laboratories)، یک سازمان ایمنی جهانی قابل اعتماد، آزمایش و تایید شده‌است. این گواهینامه مطابقت با استانداردهای ایمنی مربوطه را برای بازارهای کانادا و ایالات متحده نشان می‌دهد.
  3. EAC (Eurasian Conformity): علامت EAC نشان‌دهنده انطباق با مقررات فنی اتحادیه اقتصادی اوراسیا (EAEU) است که شامل کشورهایی مانند روسیه، بلاروس، قزاقستان، ارمنستان و قرقیزستان می‌شود. این گواهینامه اجازه می‌دهد تا ترانسمیتر فشار در کشورهای عضو EAEU به بازار عرضه و فروخته شود.
  4. GOST (Gosudarstvennyy Standart): صدور گواهینامه GOST یک الزام اجباری برای صنایع خاصی در روسیه است. این نشان‌دهنده انطباق با استانداردهای کیفیت و ایمنی روسیه است.
  5. KazInMetr: موسسه ملی اندازه‌شناسی قزاقستان است. گواهینامه توسط KazInMetr تضمین می‌کند که ترانسمیتر فشار با الزامات علم اوزان و مقیاسات کشور مطابقت دارد و می‌تواند در برنامه‌های اندازه‌گیری در قزاقستان استفاده شود.
  6. MTSCHS: مخفف آژانس فدرال برای مقررات فنی و مترولوژی در روسیه است. صدور گواهینامه توسط MTSCHS نشان‌دهنده انطباق با مقررات و استانداردهای فنی روسیه است.
  7. BelGIM: سازمان ملی اعتباربخشی بلاروس است. صدور گواهینامه توسط BelGIM نشان‌دهنده انطباق با استانداردها و مقررات بلاروس است.
  8. UkrSEPRO: سازمان ملی صدور گواهینامه اوکراین است. گواهینامه UkrSEPRO نشان‌دهنده انطباق با مقررات و استانداردهای فنی اوکراین است.
  9. Uzstandard: سازمان ملی استاندارد ازبکستان است. گواهینامه Uzstandard نشان‌دهنده انطباق با الزامات فنی و استانداردهای ازبکستان است.
  10. CRN (شماره ثبت کانادا): CRN یک شماره ثبت است که توسط هر استان یا قلمرو کانادا صادر می‌شود و نشان می‌دهد که محصول با مقررات مربوط به مخازن تحت فشار مطابقت دارد و اجازه می‌دهد تا ترانسمیتر فشار در کانادا استفاده شود.

مزایای داشتن این تاییدیه و گواهینامه‌ها عبارت است از:

انطباق با استانداردهای ایمنی، کیفیت و عملکرد: این گواهینامه‌ها تضمین می‌کند که ترانسمیتر فشار استانداردها و مقررات خاصی را رعایت می‌کند و اطمینان از ایمنی و عملکرد آن را فراهم می‌کند.
دسترسی به بازار: تاییدیه و گواهینامه‌ها این امکان را فراهم می‌کند که ترانسمیتر فشار به‌طور قانونی به فروش برسد و در مناطق یا بازارهای خاص مورد استفاده قرار گیرد. همچنین آن‌ها به رفع موانع تجاری و اطمینان از پذیرش محصول توسط مقامات نظارتی کمک می‌کنند.
اطمینان مشتری: داشتن تاییدیه و گواهینامه‌های شناخته شده به مشتریان اطمینان می‌دهد که ترانسمیتر فشار تحت آزمایش و ارزیابی دقیق توسط سازمان های مستقل شخص ثالث قرار گرفته است و اعتماد و اطمینان را نسبت به قابلیت اطمینان و انطباق محصول افزایش می‌دهد.
انطباق با مقررات: برآوردن الزامات این گواهینامه‌ها تعهد به انطباق با مقررات را نشان می‌دهد که برای صنایع یا برنامه‌های خاصی که در آن رعایت استانداردهای خاص اجباری است ضروری است.

هنگام در نظر گرفتن یک ترانسمیتر فشار برای برنامه خود، مهم است که تاییدیه و گواهینامه‌های مربوطه را بر اساس موقعیت جغرافیایی و الزامات نظارتی قابل اعمال در مورد استفاده خاص خود ارزیابی کنید. این گواهینامه‌ها تضمین می‌کند که محصول استانداردهای خاصی را برآورده کرده است و از مناسب بودن آن برای بازار و استفاده مورد نظر اطمینان می‌دهد.

فشار سری A-10 دارای تاییدیه کشتیرانی DNV-GL می‌باشد که نشان می‌دهد این محصول برای استفاده در کاربردهای‌ دریایی و فراساحلی توسط جامعه مشخص شده، تایید شده‌است. از مزایای داشتن این تاییدیه می‌توان به انطباق با استانداردهای صنعت، قابلیت اطمینان و دوام در شرایط چالش برانگیز دریایی، رعایت مقررات ایمنی پذیرش و سازگاری در صنعت دریایی و دسترسی بهتر به بازار اشاره کرد.

مشخصات ترانسمیتر فشار ویکا A10

شرکت سازندهWIKA
کشور سازندهآلمان
سریWIKA - A-10
نوع سنسورترانسمیتر فشار
فشار مرجعمطلق
گیج (نسبی)
دامنه اندازه گیری فشار (بار)از ۲۵ - ۲۵- میلی‌بار تا ۲۴ - ۱- بار / ۵۰ - ۰ میلی‌بار تا ۱۰۰۰ - ۰ بار
حد پایین فشار (بار)
حد بالای فشار (بار)۱۰۰۰
حد پایین فشار (psi)-۱۴.۵
حد بالای فشار (psi)۱۴۵۰۳.۸
دقت≤ ± 0.5 %FS
≤ ± 0.7 %FS
≤ ± 0.8 %FS
≤ ± 1 %FS
≤ ± 1.2 %FS
≤ ± 1.3 %FS
≤ ± 1.5 %FS
≤ ± 1.8 %FS
≤ ± 2.4 %FS
پایداری در بلند مدت≤ ± 0.1 %FS
≤ ± 0.2 %FS
≤ ± 0.5 %FS
جزییات پایداری در بلند مدتper IEC 61298-2
قابلیت تنظیمخیر
زمان پاسخگویی< 4 ms
< 1 min
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۵ ولت دی سی
سیگنال ولتاژی ۱ تا ۵ ولت دی سی
سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
(Ratiometric) سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت دی سی
(Non-ratiometric) سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت دی سی
ولتاژ تغذیهاز ۸ تا ۳۰ ولت دی سی
از ۱۴ تا ۳۰ ولت دی سی
محافظت در برابر اتصال کوتاهبله
محافظت در برابر قطبیت معکوسبله
حد پایین دمای سیال (°C)۰
حد بالای دمای سیال (°C)۸۰
حد پایین دمای محیط (°C)۰
حد بالای دمای محیط (°C)۸۰
درجه حفاظتIP65
IP67
اتصال مکانیکیG 1/8"
G 1/4"
G 3/8"
G 1/2"
1/8" NPT
1/4" NPT
1/2" NPT
M14x1.5
M20x1.5
R 1/4"
R 3/8"
R 1/2"
PT 1/4"
PT 1/2"
PT 3/8"
7/16"-20 UNF
دارای اسنابر فشارخیر
جنس اتصال مکانیکی(316L) فولاد ضد زنگ
(PH) فولاد ضد زنگ
مایع پرکنندهفاقد مایع پرکننده
روغن مصنوعی
اتصال الکتریکیDIN EN 175301-803-A
DIN EN 175301-803-C
M12x1
Cable outlet
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
c-UL-us / USA and Canada
EAC / Eurasian Economic Community
GOST / Russia
KazInMetr / Kazakhstan
MTSCHS / Kazakhstan
BelGIM / Belarus
UkrSEPRO / Ukraine
Uzstandard / Uzbekistan
CRN / Canada
تاییدیه های کشتیرانیDNV-GL / Germany
نام فایللینک دانلود
دیتاشیتPDF Icon
