پرشر سوئیچ دیجیتال Ziasiot سری PT300 برای نمایش و کنترل فشار

شرکت سازنده	Ziasiot
کشور سازنده	چین
مدل	PT300
نوع تجهیز	پرشر سوئیچ دیجیتال (سوییچ فشار) با نمایشگر
نمایشگر	ال ای دی (LED) قرمز 4 رقمی
فشار مرجع	گیج (نسبی) • مطلق (ابسلوت) • سیلد گیج •
دامنه‌های اندازه‌گیری فشار (bar)	0…1 • 0…6 • 0…10 • 0…25 • 0…60 • 0…100 • 0…250 • 0…400 • 0…600 • ⓘ در صورت نیاز به محدوده فشار متفاوت از موارد مذکور، لطفا با پشتیبانان ما مشورت کنید.
دقت	≤ ±0.5 %FS • ≤ ±0.25 %FS •
خروجی سوئیچ	2xSPDT • 3 A / 250 VAC • programmable Hi / Lo logic •
خروجی آنالوگ	4–20 mA • 0–5 V • 0–10 V •
فرم خروجی	دو سوییچ PNP/NPN + سیگنال آنالوگ
ارتباط دیجیتال	• RS485 Modbus RTU (ایزوله شده) • گزینه سفارشی IO-Link
زمان پاسخگویی	≤5ms
منبع تغذیه	24 VDC ±10% • 85–265 VAC، 50/60 Hz •
دمای مجاز سیال	-20 ... +85 °C
دمای مجاز محیط	-25 ... +70 °C
درجه حفاظت	IP65
اتصال مکانیکی	G1/4، G1/2، 1/4 NPT، 1/2 NPT یا M20×1.5
جنس بخش‌های در تماس با سیال	SUS316L
اتصال الکتریکی	M12×1 (4-pin) | DIN 43650-A
قابلیت چرخش هوزینگ	قابل چرخش سر نمایش دهنده تا حدود 330 درجه
وزن تقریبی	210 g

معرفی پرشر سوئیچ دیجیتال Ziasiot سری PT300

اندازه‌گیری و نمایش دیجیتال فشار فرآیند با یک سوییچ فشار همه کاره!

پرشر سوئیچ دیجیتال PT300 یک تجهیز تماماً الکترونیکی برای اندازه‌گیری، نمایش و کنترل فشار است. فشار فرآیند روی نمایشگر LED چهاررقمی نشان داده می‌شود و دو رله مستقل می‌توانند برای آلارم، روشن و خاموش کردن پمپ یا ایجاد اینترلاک فشار بالا و پایین برنامه‌ریزی شوند. خروجی آنالوگ و ارتباط RS485 Modbus نیز انتقال مقدار فشار به PLC، کنترلر یا سامانه مانیتورینگ را ممکن می‌کند.

قابلیت‌ها و مزایا

• اندازه‌گیری، نمایش محلی و صدور فرمان کنترلی در یک دستگاه
• دو نقطه تنظیم مستقل برای رله ها با منطق حد بالا یا حد پایین و هیسترزیس قابل برنامه‌ریزی
• زمان پاسخ رله حداکثر 0.1 ثانیه و نرخ نمونه‌برداری 10 هرتز
• قابلیت انتقال مقدار فشار با سیگنال 4–20 میلی‌آمپر یا شبکه RS485 Modbus
• بدنه جمع‌وجور، اتصال‌های فرآیندی متنوع و امکان چرخش نمایشگر و کانکتور
• دیافراگم و قسمت‌های در تماس با سیال از فولاد ضد زنگ 316L

انتخاب مدل مناسب

برای انتخاب PT300 باید محدوده فشار، نوع رزوه، سیگنال خروجی، ولتاژ تغذیه و سازگاری متریال با سیال مشخص شود. بهتر است فشار کاری معمول در بخش میانی محدوده انتخابی قرار گیرد تا ضمن حفظ تفکیک‌پذیری، فضای کافی برای نوسان‌ها و پیک‌های فشار باقی بماند. در خطوط دارای ضربه قوچ (Water Hammer) یا ضربان شدید نیز استفاده از اسنابر فشار یا انتخاب رنج مناسب ضروری است.

بررسی تخصصی پرشر سوئیچ دیجیتال Ziasiot PT300

PT300 یک پرشر سوئیچ دیجیتال هوشمند از Ziasiot است که سه عملکرد اصلی را در یک دستگاه ترکیب می‌کند: اندازه‌گیری فشار، نمایش مقدار فشار و کنترل خروجی بر اساس نقاط تنظیم‌شده. برخلاف پرشر سوئیچ‌های مکانیکی که معمولاً فقط یک فرمان قطع یا وصل ایجاد می‌کنند، PT300 مقدار واقعی فشار را روی نمایشگر نشان می‌دهد و در عین حال می‌تواند خروجی‌های کنترلی و سیگنال فشار را نیز به PLC یا سیستم کنترل ارسال کند.

این محصول برای سیستم‌های هیدرولیک، پمپ‌ها، ماشین‌آلات صنعتی، خطوط آب، تجهیزات نفت و مواد شیمیایی و سیستم‌های کنترل فشار طراحی شده و محدوده‌های اندازه‌گیری آن از فشارهای پایین تا 600 بار را پوشش می‌دهد.

---

PT300 دقیقاً چه کاری انجام می‌دهد؟

فرض کنید در یک سیستم هیدرولیک، فشار کاری باید بین 50 تا 120 بار باقی بماند. با PT300 می‌توان دو نقطه کنترلی تعریف کرد:

• SP1: مثلاً فشار بالای 120 بار → ایجاد فرمان توقف یا هشدار
• SP2: مثلاً فشار پایین‌تر از 50 بار → جلوگیری از ادامه کار پمپ

در همان زمان، اپراتور مقدار فشار را روی نمایشگر مشاهده می‌کند و در صورت انتخاب خروجی مناسب، همان مقدار فشار می‌تواند از طریق 4–20 mA یا RS485 Modbus به PLC یا سیستم مانیتورینگ نیز منتقل شود.

به همین دلیل PT300 را می‌توان چیزی فراتر از یک پرشر سوئیچ ساده دانست؛ در بسیاری از کاربردها، این تجهیز می‌تواند بخشی از وظایف پرشر سوئیچ + نمایشگر فشار + پرشر ترانسمیتر را هم‌زمان انجام دهد.

---

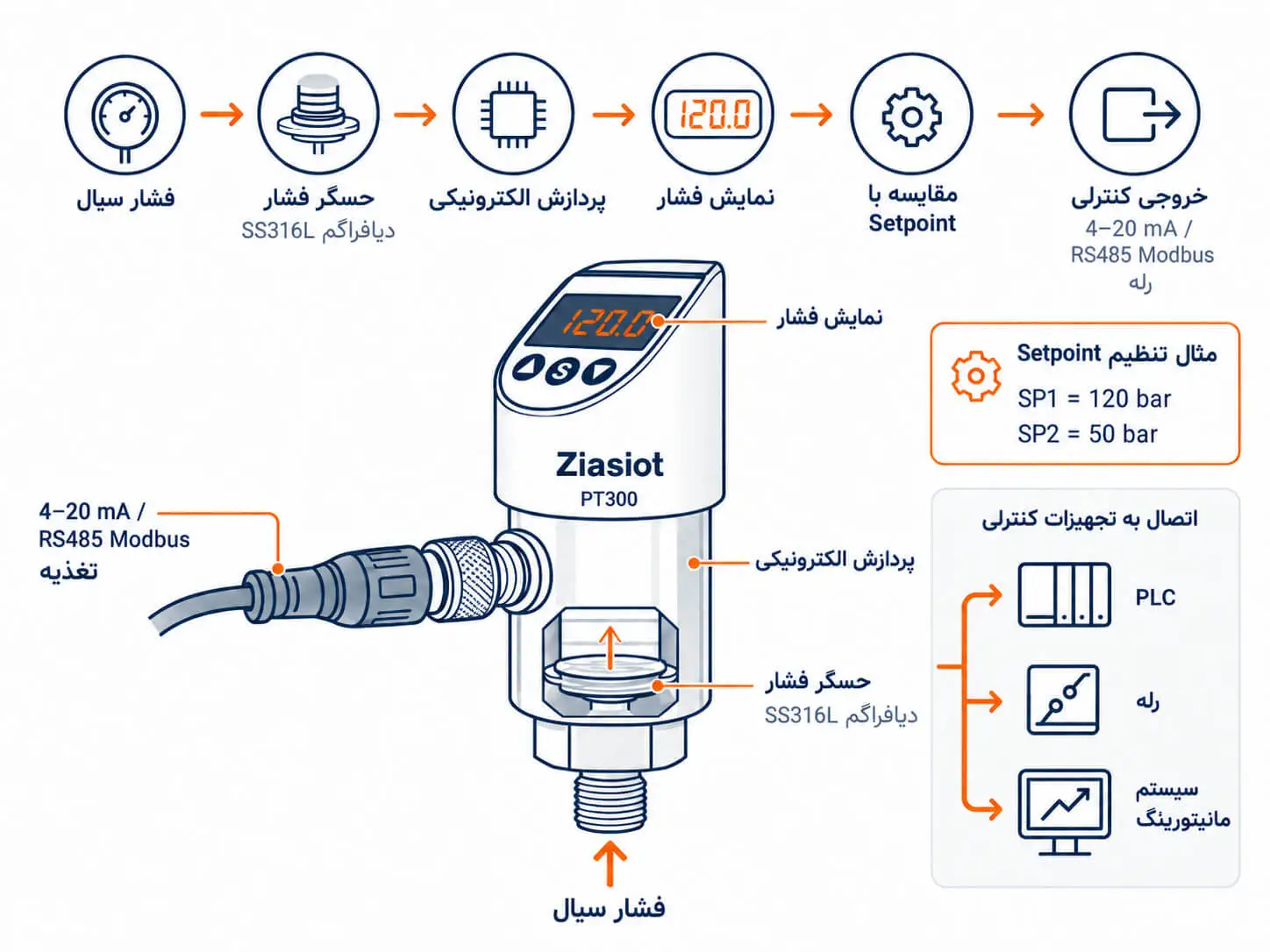

ساختار و نحوه عملکرد PT300

فشار سیال ابتدا به قسمت حسگر دستگاه وارد می‌شود. در ساختار معرفی‌شده برای PT300، فشار از طریق دیافراگم SS316L به عنصر حسگر منتقل شده و به یک سیگنال الکتریکی تبدیل می‌شود. این سیگنال توسط مدار الکترونیکی پردازش شده و مقدار فشار روی نمایشگر LED ظاهر می‌شود. سپس کنترلر داخلی مقدار فشار را با نقاط تنظیم‌شده SP1 و SP2 مقایسه می‌کند.

به زبان ساده:

فشار سیال → حسگر فشار → پردازش الکترونیکی → نمایش فشار → مقایسه با Setpoint → خروجی کنترلی

برای مثال اگر SP1 = 100 bar تنظیم شده باشد، با رسیدن فشار به محدوده تعیین‌شده، خروجی مربوطه تغییر وضعیت داده و می‌تواند به PLC، رله، کنتاکتور یا مدار فرمان متصل شود.

یکی از مزیت‌های این ساختار دیجیتال این است که نقطه عملکرد دستگاه به صورت نرم‌افزاری تعریف می‌شود و مانند پرشر سوئیچ‌های مکانیکی وابسته به تنظیم فنر و مکانیزم مکانیکی نیست.

---

دو Setpoint مستقل؛ یکی از مهم‌ترین مزایای PT300

PT300 می‌تواند به دو خروجی رله SPDT مستقل مجهز باشد که هرکدام نقطه تنظیم مخصوص خود را دارند. ظرفیت اعلام‌شده برای هر رله 3A در 250VAC است.

این قابلیت برای کاربردهایی که هم حد بالا و هم حد پایین فشار اهمیت دارد بسیار کاربردی است.

برای مثال:

• SP1 = High Pressure Alarm
• SP2 = Low Pressure Alarm

یا:

• SP1 → توقف پمپ در فشار بیش از حد
• SP2 → روشن شدن پمپ در افت فشار

بنابراین یک دستگاه می‌تواند دو منطق کنترلی مستقل را مدیریت کند.

---

قابلیت تنظیم Hysteresis

یکی از ویژگی‌های مهم یک پرشر سوئیچ صنعتی، امکان تعریف هیسترزیس یا اختلاف بین نقطه قطع و وصل است.

فرض کنید نقطه عملکرد روی:

100 bar

تنظیم شده باشد. اگر دستگاه دقیقاً در همان نقطه هم قطع و هم وصل شود، هنگام نوسان فشار در اطراف 100 بار ممکن است رله به‌سرعت و به دفعات تغییر وضعیت دهد.

با استفاده از Hysteresis می‌توان مثلاً تعریف کرد:

ON = 100 bar

OFF = 95 bar

در نتیجه خروجی پایدارتر عمل کرده و از قطع و وصل سریع رله یا Chattering جلوگیری می‌شود.

PT300 امکان برنامه‌ریزی هیسترزیس برای کانال‌های خروجی را در اختیار کاربر قرار می‌دهد.

---

نمایشگر دیجیتال 4 رقمی

در قسمت بالای PT300 یک نمایشگر LED قرمز چهاررقمی قرار گرفته است.

طبق مشخصات Ziasiot:

• نمایشگر 4 Digit
• ارتفاع اعداد حدود 12 میلی‌متر
• محدوده نمایش -1999 تا 9999

است.

وجود نمایشگر باعث می‌شود اپراتور بدون نیاز به اتصال به PLC یا نصب گیج جداگانه، فشار واقعی سیستم را مستقیماً در محل مشاهده کند.

این موضوع به‌خصوص هنگام:

• راه‌اندازی دستگاه
• تنظیم Setpoint
• عیب‌یابی
• سرویس و نگهداری
• بررسی فشار خط

کار را بسیار ساده‌تر می‌کند.

---

خروجی 4–20 mA؛ فقط سوئیچ نیست

یکی از قابلیت‌های مهم PT300 امکان ارائه خروجی 4–20 mA است. در این حالت علاوه بر فرمان‌های سوئیچینگ، مقدار فشار نیز به‌صورت پیوسته به سیستم کنترل منتقل می‌شود.

مثلاً در یک سنسور:

0–100 bar

می‌توان خروجی را به صورت زیر در نظر گرفت:

• 0 bar → 4 mA
• 50 bar → 12 mA
• 100 bar → 20 mA

بنابراین PLC علاوه بر دریافت Alarm یا فرمان قطع و وصل، می‌تواند مقدار واقعی فشار را نیز مشاهده و ثبت کند.

این قابلیت یکی از دلایلی است که PT300 در بعضی سیستم‌ها می‌تواند جایگزین ترکیب جداگانه‌ی Pressure Switch + Pressure Transmitter شود.

---

ارتباط RS485 Modbus RTU

PT300 از RS485 Modbus RTU نیز پشتیبانی می‌کند. سرعت ارتباط اعلام‌شده برای آن از 9600 تا 115200 bps است و امکان اتصال چند تجهیز روی یک شبکه صنعتی فراهم می‌شود.

با این قابلیت، مقدار فشار می‌تواند به صورت دیجیتال در اختیار:

• PLC
• HMI
• SCADA
• سیستم Data Acquisition
• سیستم مانیتورینگ مرکزی

قرار بگیرد.

مزیت RS485 نسبت به یک سیگنال آنالوگ ساده این است که مقدار فشار به‌صورت دیجیتال منتقل می‌شود و امکان ایجاد شبکه چند تجهیز روی یک باس نیز وجود دارد.

---

خروجی‌های ولتاژی

در کنار خروجی 4–20 mA، امکان سفارش خروجی‌های:

• 0–5 V
• 0–10 V

نیز برای PT300 ذکر شده است.

این خروجی‌ها بیشتر در ماشین‌آلات یا کنترلرهایی استفاده می‌شوند که ورودی آنالوگ ولتاژی دارند.

---

دقت اندازه‌گیری

دقت ترکیبی استاندارد PT300 برابر با:

≤ ±0.5% FS

اعلام شده است و نسخه 0.25% FS نیز به‌عنوان گزینه معرفی شده است.

FS یا Full Scale به معنای کل دامنه اندازه‌گیری سنسور است.

برای مثال در مدل:

0–100 bar

دقت ±0.5% FS تقریباً معادل:

±0.5 bar

است.

در مدل:

0–400 bar

همین کلاس دقت تقریباً معادل:

±2 bar

خواهد بود.

بنابراین هنگام انتخاب رنج، بهتر است رنج سنسور بیش از حد بزرگ‌تر از فشار کاری انتخاب نشود.

---

سرعت پاسخ مناسب برای کنترل فشار

نرخ نمونه‌برداری PT300 برابر 10 Hz و زمان پاسخ خروجی رله حداکثر حدود:

0.1 second

اعلام شده است.

این سرعت برای بسیاری از کاربردهای:

• هیدرولیک
• کنترل پمپ
• سیستم‌های بوستر
• ماشین‌آلات صنعتی
• حفاظت فشار

مناسب است.

---

رنج اندازه‌گیری فشار

Ziasiot برای PT300 رنج‌های متنوعی ارائه کرده است، از جمله:

• 0–1 bar
• 0–6 bar
• 0–10 bar
• 0–25 bar
• 0–60 bar
• 0–100 bar
• 0–250 bar
• 0–400 bar
• 0–600 bar

این گستردگی رنج باعث می‌شود از دستگاه بتوان هم در سیستم‌های آب و پنوماتیک کم‌فشار و هم در مدارهای هیدرولیک پرفشار استفاده کرد.

---

تحمل Overpressure

طبق مشخصات منتشرشده، PT300 امکان تحمل فشار اضافه تا حدود:

2× Full Scale

و برای مدت کوتاه تا:

3× Full Scale

را دارد.

این قابلیت برای تحمل شوک‌های کوتاه‌مدت فشار مفید است، اما نباید به معنی مجاز بودن استفاده دائمی بالاتر از رنج سنسور در نظر گرفته شود.

برای انتخاب صحیح، فشار کاری نرمال باید داخل محدوده اندازه‌گیری دستگاه قرار داشته باشد.

---

اتصالات مکانیکی متنوع

برای نصب PT300 روی سیستم، گزینه‌های مختلف اتصال فرآیندی ارائه شده است:

• G1/4
• G1/2
• 1/4 NPT
• 1/2 NPT
• M20×1.5

این موضوع نصب دستگاه روی سیستم‌های هیدرولیک، پمپ‌ها، Manifoldها و ماشین‌آلات مختلف را ساده‌تر می‌کند.

---

قسمت‌های در تماس با سیال

برای اجزای Wetted Part دستگاه، استفاده از:

Stainless Steel 316L

ذکر شده است.

SS316L برای بسیاری از:

• روغن‌های هیدرولیک
• آب
• هوا
• سیالات صنعتی

مناسب است.

البته برای سیالات خورنده، اسیدی یا شیمیایی خاص باید سازگاری شیمیایی جنس دیافراگم و اتصال فرآیندی با سیال بررسی شود.

---

درجه حفاظت IP65

بدنه PT300 دارای درجه حفاظت IP65 است.

این درجه حفاظت دستگاه را برای استفاده در محیط‌های صنعتی دارای گردوغبار و پاشش آب مناسب می‌کند.

با این حال، IP65 به معنی مناسب بودن تجهیز برای غوطه‌وری دائم در آب نیست.

---

دمای کاری

برای PT300 محدوده‌های زیر اعلام شده است:

دمای سیال:

-20 تا +85°C

دمای محیط:

-25 تا +70°C

بنابراین در کاربردهایی که دمای سیال از این محدوده بالاتر است باید از روش‌هایی مانند Cooling Element، Siphon یا جداسازی حرارتی مناسب استفاده شود یا سنسور مناسب‌تری انتخاب شود.

---

قابلیت چرخش نمایشگر

یکی از ویژگی‌های کاربردی طراحی PT300، امکان چرخاندن قسمت نمایشگر و کانکتور است.

Ziasiot برای هر دو بخش حدود 340 درجه آزادی چرخش ذکر کرده است.

این موضوع در نصب‌های صنعتی بسیار مفید است؛ چون بعد از بستن اتصال رزوه‌ای، الزاماً نمایشگر در جهت مناسب قرار نمی‌گیرد.

اپراتور می‌تواند نمایشگر را در زاویه مناسب قرار دهد تا مقدار فشار به‌راحتی دیده شود.

---

قفل تنظیمات

PT300 امکان قفل کردن Setpointها و کلیدهای پنل را دارد.

این ویژگی در محیط‌های صنعتی اهمیت زیادی دارد، زیرا پس از تنظیم:

• اپراتور همچنان فشار را مشاهده می‌کند؛
• اما امکان تغییر ناخواسته SP1 یا SP2 محدود می‌شود.

این قابلیت مخصوصاً برای ماشین‌آلاتی که Setpoint فشار بخشی از تنظیمات ایمنی یا عملکرد دستگاه است، ارزشمند است.

---

PT300 در عمل می‌تواند سه تجهیز را در یک بدنه جمع کند

در یک سیستم معمولی ممکن است برای کنترل فشار نیاز به موارد زیر داشته باشیم:

Pressure Gauge

برای نمایش فشار

Pressure Switch

برای فرمان قطع و وصل

Pressure Transmitter

برای ارسال فشار به PLC

اما بسته به کانفیگ PT300، این سه وظیفه می‌توانند تا حد زیادی توسط یک دستگاه انجام شوند:

نمایش فشار + خروجی سوئیچ + خروجی آنالوگ / دیجیتال

این موضوع می‌تواند باعث کاهش:

• تعداد تجهیزات
• فضای نصب
• اتصالات مکانیکی
• کابل‌کشی
• ورودی‌های فرآیندی

شود.

---

مثال کاربردی: کنترل پمپ

یکی از کاربردهای بسیار مناسب PT300، کنترل فشار در سیستم پمپ است.

فرض کنیم فشار مورد نیاز سیستم باید بین:

4 تا 6 bar

باقی بماند.

می‌توان تنظیم کرد:

• SP1 = 4 bar → فرمان Start Pump
• SP2 = 6 bar → فرمان Stop Pump

همزمان:

• نمایشگر فشار واقعی را نشان می‌دهد.
• خروجی 4–20 mA مقدار فشار را به PLC می‌فرستد.
• در صورت نیاز RS485 نیز می‌تواند فشار را به سیستم مانیتورینگ منتقل کند.

بنابراین یک دستگاه می‌تواند هم نقش اندازه‌گیری و هم بخشی از کنترل سیستم را انجام دهد.

---

مثال کاربردی: حفاظت سیستم هیدرولیک

فرض کنید یک Hydraulic Power Pack با فشار کاری:

150 bar

داریم و فشار بیش از:

180 bar

نباید ادامه پیدا کند.

می‌توان:

SP1 = 180 bar

را به عنوان High Pressure Trip تعریف کرد.

در صورت عبور فشار از این مقدار، خروجی PT300 می‌تواند به:

PLC → Stop Command → Pump Motor

متصل شود.

همزمان یک Setpoint دوم را می‌توان برای Low Pressure Alarm تعریف کرد.

---

مزایای اصلی PT300

اگر بخواهیم ویژگی‌های این محصول را از دید کاربر صنعتی خلاصه کنیم، چهار قابلیت مهم آن عبارت‌اند از:

• اندازه‌گیری و نمایش دیجیتال فشار در محل
• دو خروجی سوئیچ مستقل با Setpoint قابل تنظیم
• ارسال مقدار واقعی فشار از طریق 4–20mA و RS485
• پوشش رنج وسیع تا 600 بار با دقت حداکثر 0.5% FS در نسخه استاندارد

---

هنگام انتخاب PT300 به چه مواردی توجه کنیم؟

مهم‌ترین مورد رنج فشار است. بهتر است فشار نرمال فرآیند بخش مناسبی از Full Scale سنسور را اشغال کند. برای مثال اگر فشار کاری شما حدود 30 bar است، انتخاب رنج 600 bar معمولاً منطقی نیست؛ چون بخش بسیار کوچکی از دامنه سنسور استفاده می‌شود.

همچنین قبل از سفارش باید این موارد مشخص شوند:

• حداکثر فشار کاری
• فشار لحظه‌ای احتمالی
• نوع رزوه
• نوع سیال
• دمای سیال
• تعداد Setpoint مورد نیاز
• نوع خروجی مورد نیاز PLC
• 4–20mA یا Voltage
• نیاز یا عدم نیاز به RS485

---

جمع‌بندی

Ziasiot PT300 برای کاربردهایی طراحی شده که فقط تشخیص رسیدن فشار به یک مقدار مشخص کافی نیست و کاربر می‌خواهد فشار را مشاهده، کنترل و به سیستم اتوماسیون منتقل کند.

وجود نمایشگر دیجیتال، دو Setpoint مستقل، خروجی رله، 4–20mA و RS485 باعث می‌شود این دستگاه در بسیاری از ماشین‌آلات بتواند وظیفه چند تجهیز را در یک بدنه انجام دهد.

برای سیستم‌های هیدرولیک، کنترل پمپ، حفاظت فشار، ماشین‌آلات و خطوط اتوماسیون که نیاز به کنترل High/Low Pressure دارند، PT300 گزینه‌ای کاربردی است؛ به‌خصوص زمانی که مقدار واقعی فشار نیز باید در اختیار PLC یا اپراتور قرار بگیرد.

کاربرد	PT300 نقش پرشر سوئیچ دیجیتال
پاورپک‌ها و سیستم‌های هیدرولیک	نمایش فشار و ایجاد فرمان حد بالا یا حد پایین برای حفاظت سیستم
بوسترپمپ‌ها و ایستگاه‌های پمپاژ آب	کنترل روشن و خاموش شدن پمپ و ارسال مقدار فشار به کنترلر
کمپرسورها و سامانه‌های هوای فشرده	کنترل فشار مخزن یا خط و فعال‌سازی آلارم‌های مستقل
ماشین‌آلات تزریق و فوم پلی‌یورتان	اینترلاک فشار بالا و پایین در خطوط مواد و پمپ‌های اندازه‌گیری
سیستم‌های تبرید و تهویه مطبوع	پایش فشار و صدور فرمان حفاظتی برای کمپرسور
ماشین‌آلات صنعتی و خطوط اتوماسیون	ترکیب نمایش محلی فشار و دو فرمان سوئیچ در یک تجهیز
سیستم‌های روغن‌کاری و روانکاری مرکزی	تشخیص افت فشار و جلوگیری از کارکرد تجهیزات بدون روانکاری کافی
تجهیزات تصفیه و انتقال آب	کنترل فشار فیلترها و خطوط انتقال و اتصال به PLC یا سیستم مانیتورینگ
پمپ‌های دوزینگ و فرآیندی	کنترل حداقل و حداکثر فشار و انتقال پیوسته مقدار اندازه‌گیری‌شده

نام فایل	لینک دانلود
دیتاشیت پرشر سوئیچ دیجیتال PT300

1. آیا این پرشر سوئیچ می‌تواند هم فشار را نمایش دهد و هم به PLC سیگنال بفرستد؟
بله. PT300 علاوه بر نمایش فشار، می‌تواند خروجی‌های کنترلی و بسته به مدل، سیگنال‌هایی مانند 4–20mA یا RS485 برای PLC و سیستم مانیتورینگ ارائه دهد.

2. آیا می‌توان برای فشار بالا و فشار پایین دو حد جداگانه تنظیم کرد؟
بله. امکان تعریف دو Setpoint مستقل وجود دارد؛ برای مثال یکی برای هشدار فشار بالا و دیگری برای هشدار یا فرمان فشار پایین.

3. برای انتخاب رنج مناسب PT300 چه فشاری را باید اعلام کنیم؟
بهتر است فشار کاری معمول، حداکثر فشار و فشار لحظه‌ای احتمالی سیستم مشخص شود تا رنجی انتخاب شود که هم دقت مناسبی داشته باشد و هم در برابر افزایش فشار حاشیه اطمینان کافی ایجاد کند.

4. آیا PT300 برای سیستم‌های هیدرولیک و کنترل پمپ مناسب است؟
بله. این محصول برای کاربردهایی مانند سیستم‌های هیدرولیک، پمپ‌ها، بوستر پمپ‌ها و ماشین‌آلات صنعتی مناسب است و می‌تواند برای فرمان قطع و وصل یا هشدار فشار استفاده شود.

5. هنگام سفارش چه اطلاعاتی باید مشخص کنیم؟
برای انتخاب صحیح بهتر است رنج فشار، نوع سیال، دمای سیال، نوع رزوه، نوع خروجی مورد نیاز و ولتاژ تغذیه مشخص شود. این اطلاعات کمک می‌کند مدل مناسب کاربرد شما انتخاب شود.
