| شرکت سازنده | Ziasiot |
| کشور سازنده | چین |
| سری | PT220 (Anti-Clog) |
| نوع سنسور | ترانسمیتر فشار |
| اصل اندازهگیری | سنسور فشار سیلیکونی پیزومقاومتی |
| فشار مرجع | گیج (نسبی، دارای لوله وِنت) |
| دامنه اندازهگیری | از ۰ تا ۱ متر ستون آب الی ۰ تا ۱۰۰ متر ستون آب؛ قابل سفارشیسازی تا ۲۰۰ متر ستون آب |
| واحدهای قابل سفارش | mH₂O • bar • kPa • MPa • psi • |
| دقت | ≤ ± 0.1 %FS • ≤ ± 0.25 %FS • ≤ ± 0.5 %FS • |
| دمای مجاز مایع مورد اندازهگیری | از ۴۰- تا ۸۰+ درجه سانتیگراد |
| خروجی آنالوگ | سیگنال جریانی ۲۰ – ۴ میلیآمپر • سیگنال ولتاژی ۱۰ – ۰ ولت • سیگنال ولتاژی ۵ – ۰ ولت • |
| خروجی دیجیتال | RS485 Modbus RTU |
| ولتاژ تغذیه | (خروجی آنالوگ جریانی) 12-30VDC • (خروجی آنالوگ 5 ولت) 12-32VDC • (خروجی آنالوگ 10 ولت) 15-30VDC • |
| ولتاژ تغذیه خروجی دیجیتال RS485 | 3-8VDC • 8-30VDC • |
| جنس قسمتهای در تماس با سیال | SUS316L • SUS304 • PTFE • |
| جنس کابل | PE استاندارد • FEP، PUR یا PTFE سفارشی • |
| درجه حفاظت | IP68 - مناسب غوطهوری دائم |
| اتصال مکانیکی | غوطه وری کامل |
| جبران فشار جو | لوله وِنت داخلی همراه |
| حفاظت الکتریکی | حفاظت در برابر قطبیت معکوس، اتصال کوتاه |
لول ترانسمیتر غوطهور ضد گرفتگی Ziasiot سری PT220 برای فاضلاب و لجن
جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.
ویژگیها:
- مناسب برای: فاضلاب، لجن و مایعات دارای رسوبات/ذرات معلق
- دامنه اندازهگیری: از ۱ – ۰ متر آب تا از ۲۰۰ – ۰ متر آب / از ۱۰۰ – ۰ میلیبار تا ۲۰ – ۰ بار
- دقت (FS%): ±۰.۵ | ±۰.۲۵
- خروجی: ۲۰ – ۴ میلیآمپر | ۱۰ – ۰ ولت | ۵ – ۰ ولت | RS485 | 4 ~ 20mA with HART
- جنس قسمتهای در تماس با سیال: PTFE | SUS304 | SUS316L
- درجه حفاظت: IP68، مناسب غوطهوری دائم
- اتصال الکتریکی: کابل ونتد
- قابلیت سفارشیسازی نسخهٔ ضدانفجار (ذاتاً ایمن – ia)
سود شما از خرید این محصول:
- ارسال سریع و رایگان به سراسر نقاط ایران
- ضمانت اصالت و سلامت فیزیکی کالا
- پشتیبانی فنی قبل و پس از خرید
معرفی لول ترانسمیتر غوطهور ضد گرفتگی Ziasiot سری PT220

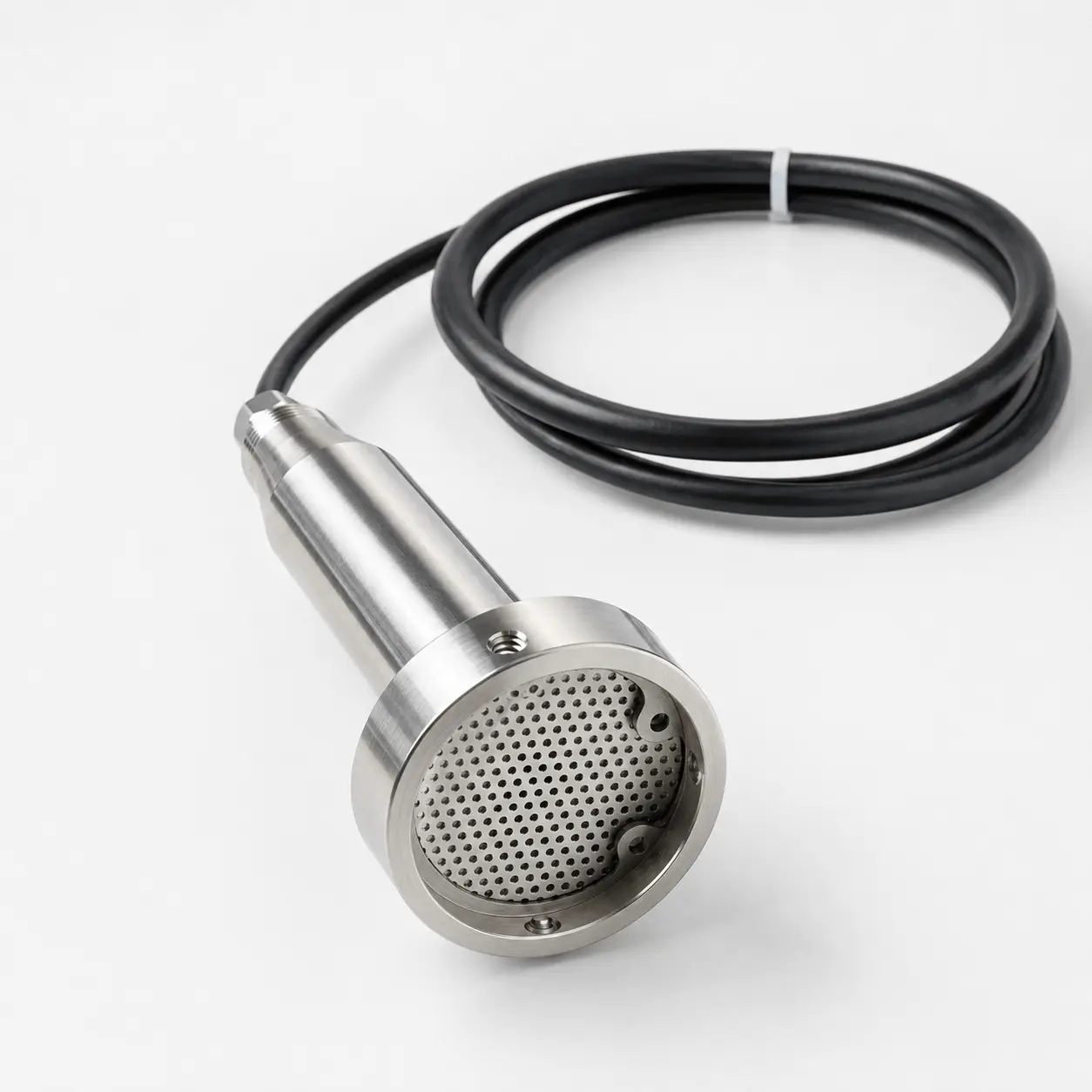

لول ترانسمیتر (سطح سنج) ضد گرفتگی Ziasiot مدل PT220 برای اندازهگیری پیوسته سطح در فاضلاب، لجن و مایعات دارای رسوب و ذرات معلق طراحی شده است. در سنسورهای غوطهور معمولی، تجمع رسوب، الیاف و مواد جامد اطراف دیافراگم میتواند باعث کندی پاسخ، جابهجایی نقطه صفر (Zero Point) یا قطع کامل اندازهگیری شود. این مدل با استفاده از دیافراگم تخت و یک توری قفس-مانند محافظ، تماس مستقیم مواد جامد درشت با بخش حساس را محدود میکند و در عین حال اجازه میدهد فشار هیدرواستاتیک مایع به دیافراگم اندازهگیری منتقل شود.
ویژگیهای اصلی
- ساختار ضد گرفتگی (Anti clog)
- بدنه و قسمتهای در تماس با سیال از فولاد ضدزنگ 316L
- درجه حفاظت IP68 برای غوطهوری دائم
- لوله وِنت داخلی همراه با فیلتر رطوبت برای جبران تغییرات فشار جو
- خروجیهای ۴ تا ۲۰ میلیآمپر، ولتاژی و RS485 Modbus RTU
- کابل استاندارد PE و امکان سفارش کابل FEP، PUR یا PTFE
- حفاظت در برابر قطبیت معکوس، اتصال کوتاه و Surge
نحوه عملکرد
پس از غوطهور شدن سنسور، فشار ناشی از ارتفاع ستون مایع از مسیر باز قفس به دیافراگم منتقل میشود. هسته پیزومقاومتی MEMS این فشار را اندازهگیری میکند و مدار داخلی، مقدار آن را پس از جبرانسازی دما و تصحیح خطی به یک سیگنال استاندارد تبدیل میکند. با مشخص بودن چگالی سیال، فشار اندازهگیریشده متناسب با ارتفاع مایع است و میتوان سطح را در PLC، نمایشگر یا سامانه مانیتورینگ محاسبه و نمایش داد.
نکته انتخاب: برای سفارش، نوع سیال، حداکثر ارتفاع مایع، چگالی، دمای کاری، نوع خروجی و طول و جنس کابل باید مشخص شود. در سیالات خورنده، سازگاری متریال 316L و روکش کابل با ترکیب شیمیایی مایع مورد اندازهگیری پیش از انتخاب نهایی بررسی شود.
در ارتباط با این محصول بخوانید:
بررسی تخصصی لول ترانسمیتر ضد گرفتگی Ziasiot سری PT220
دیگه لجن و رسوبات انتهای مخازن یا فاضلاب، مشکل ساز نیستند!

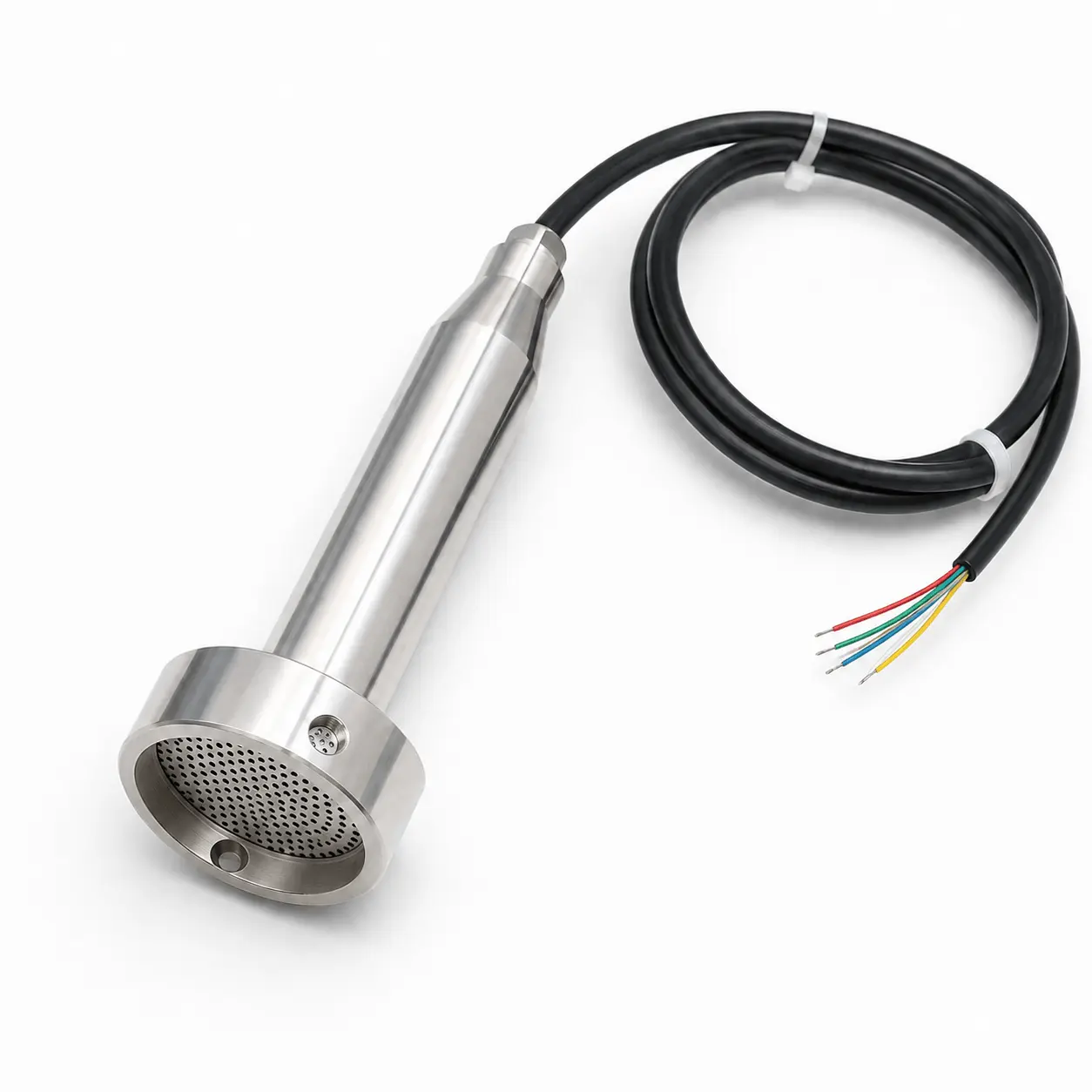

مهمترین تفاوت این مدل در ساحتار بخش اندازهگیری است. در بسیاری از لول ترانسمیترهای معمولی، دیافراگم در انتهای یک بدنه باریک قرار دارد و رسوب، لجن یا الیاف میتوانند مسیر انتقال فشار را مسدود کنند. در نسخه ضدگرفتگی یا Anti-Clog، یک قفس فولادی باز و دولایه اطراف دیافراگم تخت قرار گرفته است. ذرات درشت و اجسام رشتهای بیرون از ناحیه حساس باقی میمانند، در حالی که مایع از سوراخهای قفس عبور میکند و فشار آن به دیافراگم میرسد.
این ساختار احتمال گرفتگی و نیاز به تمیزکاری را کاهش میدهد، اما به معنی بدوننیاز بودن کامل از سرویس نیست. در سیالاتی که رسوب سخت، چربی چسبنده یا مواد پلیمری تشکیل میشود، بازدید دورهای و شستوشوی ملایم قفس همچنان توصیه میشود.
اندازهگیری هیدرواستاتیک
مبنای کار سنسور رابطه P=ρgh است؛ بنابراین فشار در محل سنسور به چگالی سیال و ارتفاع ستون مایع بستگی دارد. برای آب و سیالات با چگالی تقریباً ثابت، تبدیل فشار به سطح مستقیم است. اگر چگالی فاضلاب یا دوغاب در طول فرایند تغییر زیادی کند، مقدار سطح محاسبهشده نیز تحت تأثیر قرار میگیرد و باید این تغییر در تنظیمات سیستم کنترل در نظر گرفته شود.
دقت و محدوده اندازهگیری
دقت استاندارد این مدل ±۰.۵٪ از محدوده کامل و گزینه دقیقتر ±۰.۲۵٪FS است. محدودههای معمول از ۰ تا ۱ متر تا ۰ تا ۱۰۰ متر ستون آب ارائه میشوند و سازنده امکان سفارشیسازی تا ۲۰۰ متر ستون آب را اعلام کرده است. بهتر است محدوده سنسور متناسب با بیشترین ارتفاع واقعی انتخاب شود؛ انتخاب رنج بسیار بزرگتر از نیاز، تفکیکپذیری عملی اندازهگیری را کاهش میدهد.
خروجی و اتصال به سیستم کنترل
خروجی ۴ تا ۲۰ میلیآمپر دو سیمه برای مسیرهای کابل طولانی و اتصال به PLC یا نمایشگر صنعتی، انتخاب رایجتری است. خروجیهای ۰ تا ۵ و ۰ تا ۱۰ ولت برای مسیرهای کوتاهتر قابل سفارشاند. RS485 با پروتکل Modbus RTU نیز برای انتقال دیجیتال داده و اتصال چند تجهیز روی یک شبکه مناسب است.
جنس بدنه و کابل
قسمتهای در تماس با سیال بهصورت استاندارد از 316L ساخته میشوند. کابل PE برای آب و فاضلاب معمولی مناسب است؛ برای سیالات خورنده یا محیطهایی با مواد شیمیایی، کابل FEP، PUR یا PTFE باید بر اساس سازگاری شیمیایی انتخاب شود. کابل وِنتدار نباید از انتهای آزاد در آب غوطهور شود و فیلتر رطوبت آن باید در نقطهای خشک و محافظتشده قرار گیرد.
این مدل برای چه شرایطی مناسب است؟
این سنسور انتخاب مناسبی برای حوضچه فاضلاب، مخزن لجن، ایستگاه پمپاژ، سامپ، مخازن تهنشینی و دوغابهای صنعتی است. برای سیالات بسیار خورنده، دماهای خارج از محدوده مجاز یا کاربردهای دارای الزامات ضدانفجار، نسخه و گواهی مناسب باید پیش از سفارش بهصورت جداگانه تأیید شود.
| رودخانه، مخزن، سد، کانال کنترل سیلاب، چاه و جمعآوری آب باران | منابع آب و هیدرولوژی |
|---|---|
| دوغاب صنعتی، پساب روغنی، مایعات دارای ذرات معلق و مخازن تهنشینی | صنایع فرایندی |
| سامپ زیرزمینی، زهکشی آبهای سطحی و حوضچه شیرابه زباله | پروژههای محیطزیستی |
| نام فایل | لینک دانلود |
| دیتاشیت |
|
