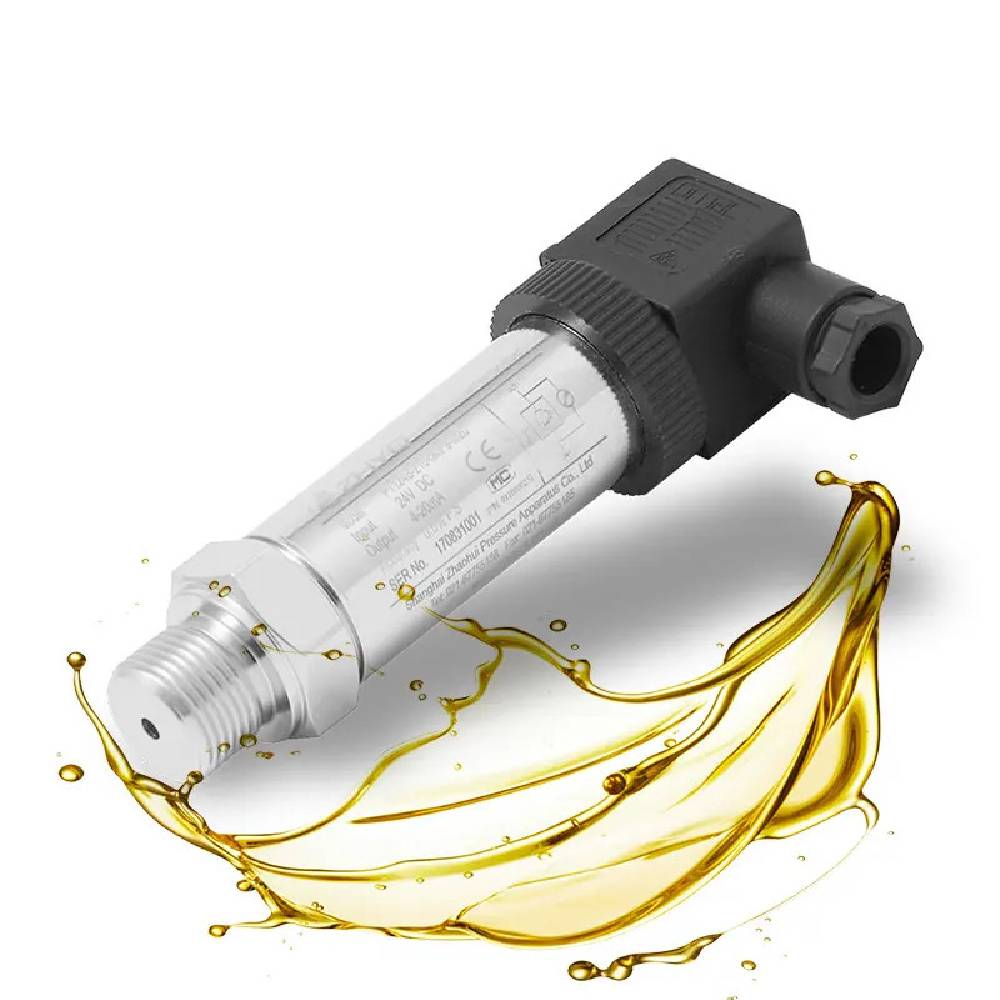

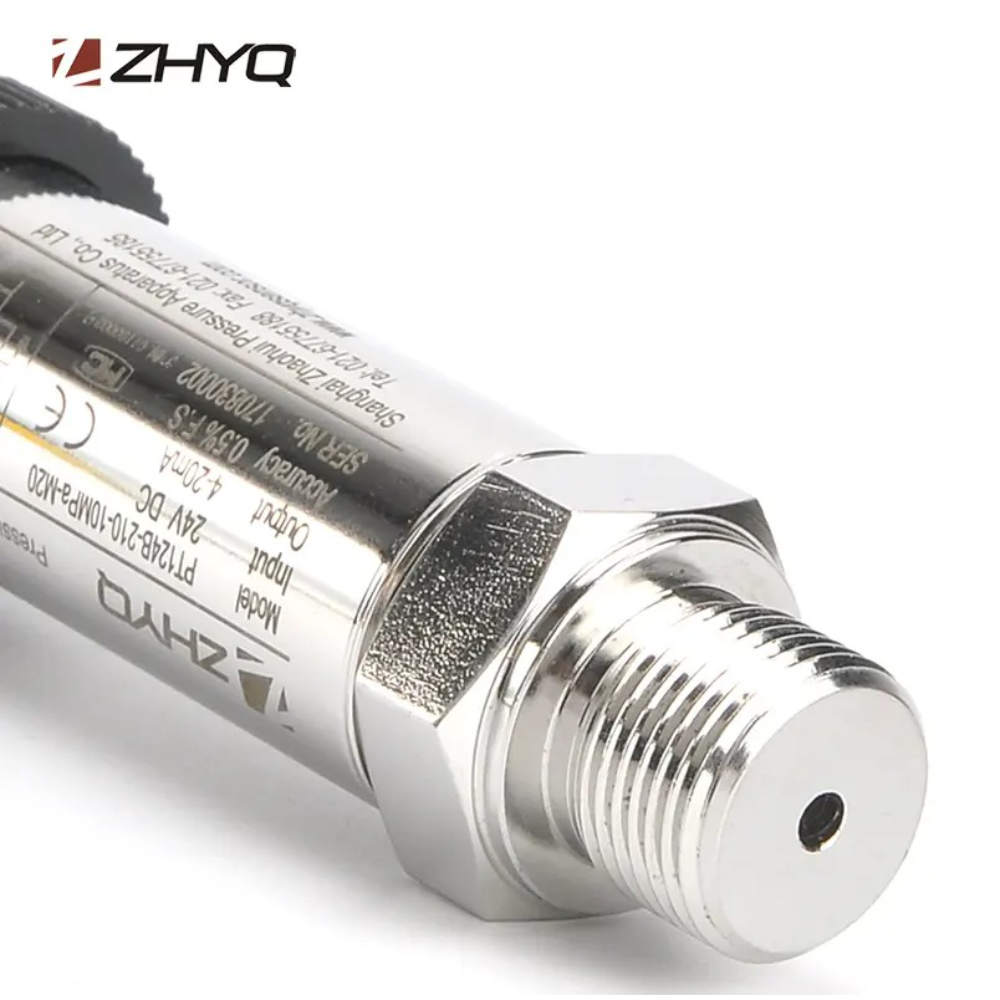

ترانسمیتر فشار سوزنی ZHYQ سری PT124B-210 مناسب صنایع هیدرولیک

(دیدگاه 1 کاربر)

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی‌ها:

  • فشار مرجع: نسبی (گیج)
  • دامنه اندازه‌گیری فشار: ۵۰-۰ تا ۱۰۰۰-۰ بار
  • دقت (FS%): ±۰.۲۵, ±۰.۵, ±۱
  • خروجی: ۲۰-۴ میلی آمپر، ۵-۰ ولت، ۱۰-۰ ولت، ۲ میلی ولت به ولت، ۳.۳ میلی ولت به ولت
  • اتصال مکانیکی:‌ 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
  • جنس اتصال مکانیکی: فولاد ضد زنگ، آلومینیوم
  • اتصال الکتریکی: DIN (Hirschman), M12 x 1, Bendix, Cable gland

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی ترانسمیتر فشار PT124B-210

تکنولوژی استرین گیج مناسب برای کاربرد های فشار بالا به‌خصوص هیدرولیک، قابلیت تجهیز به کانکشن الکتریکی M12 | نفوذ ناپذیر در برابر آب و روغن

ترانسمیتر فشار نسبی (گیج) ZHYQ سری PT124B-210، یک ترانسمیتر فشار با کیفیت بالا و عمرکاری طولانی است که در بسیاری از کاربردهای صنعتی استفاده می‌شود. این ترانسمیتر فشار به‌گونه‌ای طراحی شده‌است تا اندازه‌گیری و انتقال دقیق اطلاعات فشار را انجام دهد، به همین دلیل در بسیاری از سیستم‌های کنترل و نظارت فرآیندی عضو جداناپذیری محسوب می‌شود.
ترانسمیتر فشار PT124B-210 دارای ساختاری محکم است که از آن می‌توان در شرایط محیطی سختی مانند دمای بالا و فشارهای بسیار بالا استفاده کرد. همچنین، دقت بالایی دارد و با دقت تا ۰.۵٪ فول‌اسکیل می‌تواند اطلاعاتی دقیق و قابل اعتماد ارائه دهد. به‌علاوه، این ترانسمیتر فشار دارای گزینه‌های مختلف است که شامل محدوده‌های مختلف فشار و سیگنال خروجی است و از این رو برای استفاده در یک دامنه وسیعی از کاربردها مناسب است.
یکی از ویژگی‌های کلیدی ترانسمیتر فشار ZHYQ سری PT124B-210، چند منظوره بودن آن است. این ترانسمیتر قادر است به اندازه‌گیری محدوده گسترده‌ای از مقادیر فشار، از ۰.۱ بار تا ۱۰۰۰ بار بپردازد. همچنین، با گزینه‌های مختلفی از سیگنال خروجی شامل ۲۰-۴ میلی آمپر، ۵-۰ ولت و ۱۰-۰ ولت ارائه می‌شود و از این رو با یک دامنه گسترده از سیستم‌های کنترل سازگار است. همچنین، سنسور فشار PT124B-210 به راحتی قابل نصب است و گزینه‌های نصب مختلفی دارد که شامل اتصالات رزوه‌ایی و فلنجی می‌شود که نصب آن را در سیستم‌های موجود به سادگی میسر می‌کند.
در کل ترانسمیتر فشار ZHYQ سری PT124B-210، یک گزینه عالی برای مهندسانی است که به دنبال یک ترانسمیتر فشار قابل اعتماد و چند منظوره هستند که می‌تواند در بسیاری از محیط‌های صنعتی اطلاعات دقیقی را ارائه دهد.



در ارتباط با این محصول بخوانید:

بررسی تخصصی ترانسمیتر فشار PT124B-210

تکنولوژی پیزومقاومتی آلمانی، خروجی جریانی یا ولتاژی، دقت ۰.۵ درصد فول‌اسکیل، متریال اتصال مکانیکی استیل 316L، اتصال الکتریکی کانکتور M12، غیرقابل نفوذ آب و روغن، مناسب برای سنگین‌ترین صنایع به‌ویژه صنعت هیدرولیک

امروز قصد داریم پرچم‌دار ترانسمیتر های فشار هیدرولیک موجود در بازار، ترانسمیتر فشار PT124B-210 از برند ZHYQ که از فناوری پیشرفته “پیزومقاومتی” آلمانی استفاده می‌کند را معرفی کنیم. ترانسمیتر فشار PT124B-210 با محدوده اندازه‌گیری فشار گسترده و انواع سیگنال‌های خروجی جریانی و ولتاژی، برای اندازه‌گیری دقیق و مطمئن فشار در کاربردهای مختلف صنعتی طراحی شده است. اتصالات مکانیکی و بدنه یکپارچه فلز قوی آن، عملکرد فوق‌العاده‌اش را در فرآیندهای مختلف صنعتی به رخ می‌کشد، در حالی که متریال اتصال مکانیکی با دقت انتخاب می‌شود تا سازگاری کاملش با سیالات مختلف را تضمین کند. ترانسمیتر فشار PT124B-210 در صنایعی مانند هیدرولیک، نفت و گاز، آب و فاضلاب، غذایی و نوشیدنی و بسیاری صنایع دیگر کاربرد دارد. از نظارت و کنترل فشار در خطوط انتقال سیال، اندازه‌گیری سطح مخازن و تست نشتی خطوط انتقال گرفته تا بهینه‌سازی راندمان فرآیند، اطمینان از کیفیت محصول و افزایش ایمنی، ترانسمیتر فشار PT124B-210 اطلاعات مهمی را برای تصمیم‌گیری دقیق‌تر فراهم می‌کند.

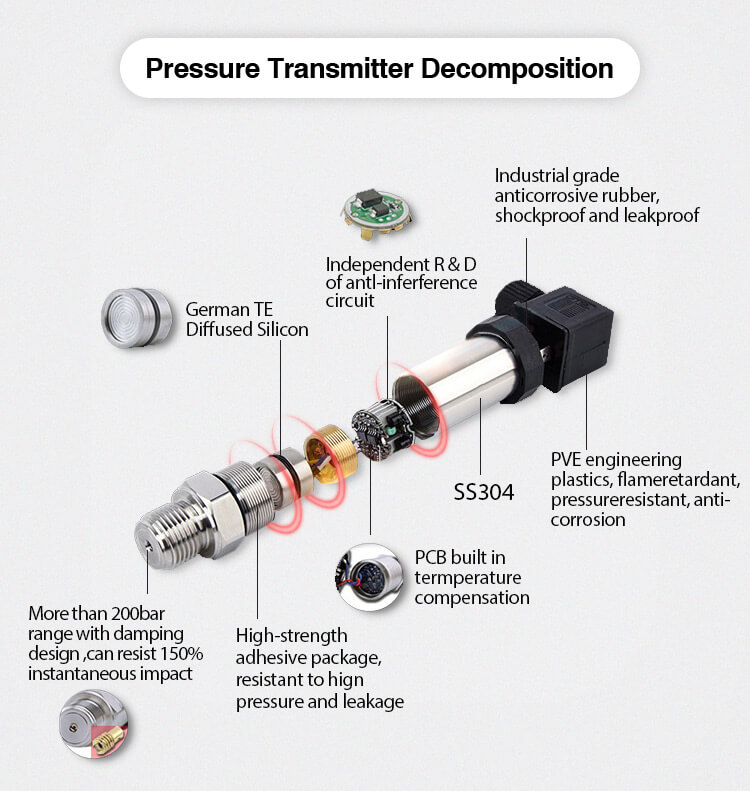

ساختار داخلی سنسور فشار PT124B-210



ساختار داخلی ترانسمیتر فشار PT124B-210 از برند ZHYQ

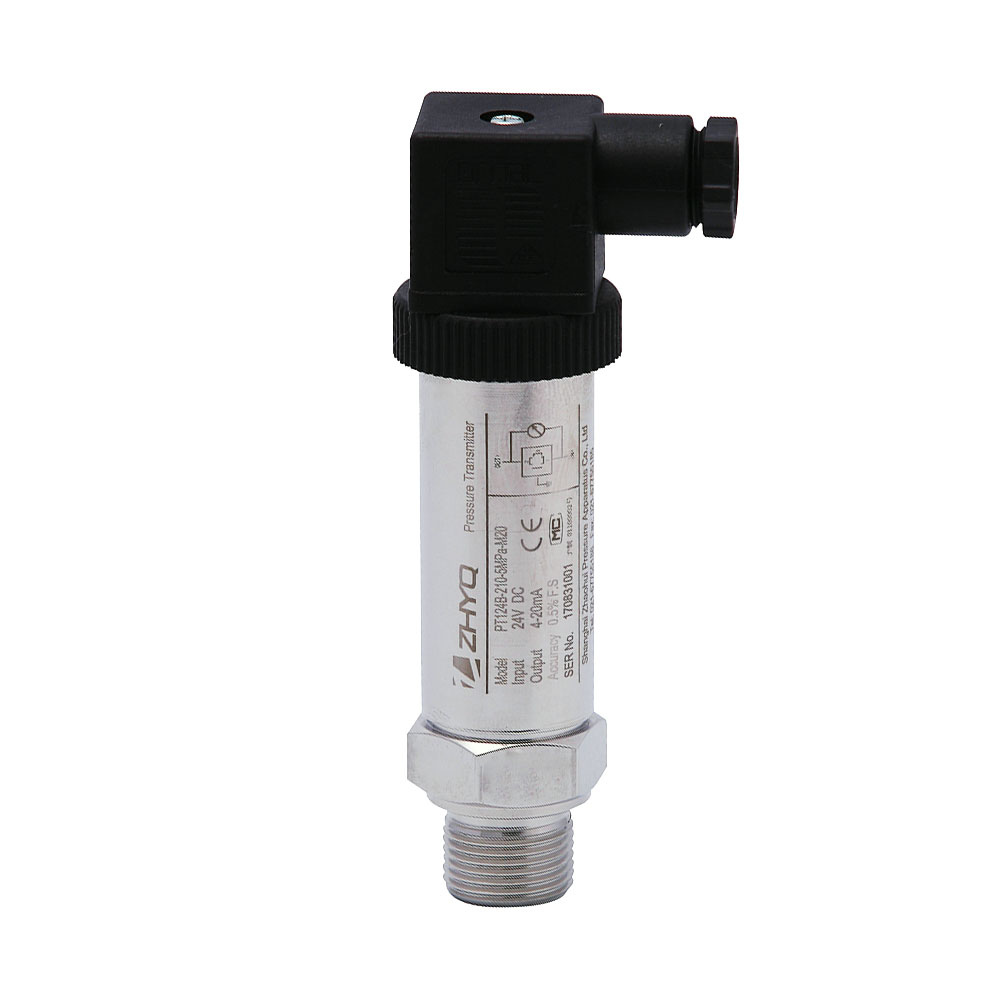

اتصال الکتریکی

ترانسمیتر فشار PT124B-210 از برند ZHYQ دارای انواع اتصال الکتریکی از جمله DIN یا Hirschman است که برای ارائه عملکرد قابل اعتماد و دقیق در کاربردهای صنعتی طراحی شده است. اتصال الکتریکی از جنس لاستیک ضد خوردگی، که دوام و مقاومت در برابر خوردگی را در محیط های سخت و خشن صنعتی را تضمین می‌کند. علاوه بر این، ضد ضربه و ضد نشت است و قادر به مقاومت در برابر ارتعاشات و شوک هایی است که معمولاً در فرآیندهای صنعتی با آن مواجه می‌شوند، بدون اینکه به یکپارچگی اتصال آسیبی وارد شود. اتصال الکتریکی نیز با استفاده از پلاستیک های مهندسی‌شده PVE (پلی وینیل اتر) ساخته شده است که به دلیل استحکام مکانیکی بالا و مقاومت شیمیایی عالی خود شناخته شده است و عملکرد طولانی مدت این اتصال را تضمین می‌کند. علاوه بر این، اتصال الکتریکی ترانسمیتر فشار PT124B-210 ضد شعله است و یک لایه ایمنی اضافی را اضافه می کند.

ترانسمیتر فشار نسبی PT124B-210 علاوه بر اتصال الکتریکی ذکر‌شده، می تواند به یک کانکتور ۴پین M12 نیز تجهیز شود. اتصال سوکتی چندین مزیت را در کاربردهای صنعتی ارائه می‌دهد. در مرحله اول، اتصال M12 درجه حفاظت سنسور را دو پله، از IP65 به IP67 افزایش می‌دهد که این خود سبب نفوذناپذیری در برابر هرگونه عوامل خارجی مانند آب و روغن یا گرد و خاک به داخل اتصال الکتریکی می‌شود پس در واقع، عمر سنسور طولانی‌تر می‌گردد. همچنین اتصال ایمن و قابل اعتمادی را ارائه و انتقال سیگنال پایدار و بدون وقفه را تضمین می‌کند.

بدنه

بدنه سنسور فشار PT124B-210 از فولاد ضد زنگ با کیفیت بالا SS304 ساخته شده است که دوامی عالی برای سنسور رقم می‌زند. به دلیل آنکه بدنه ترانسمیتر در تماس با سیال نیست، ساخته شدن آن از متریالی که در عین افزایش دوام، بتواند قیمت آن را مقرون به صرفه‌تر کند، انتخاب هوشمندانه‌ای است.

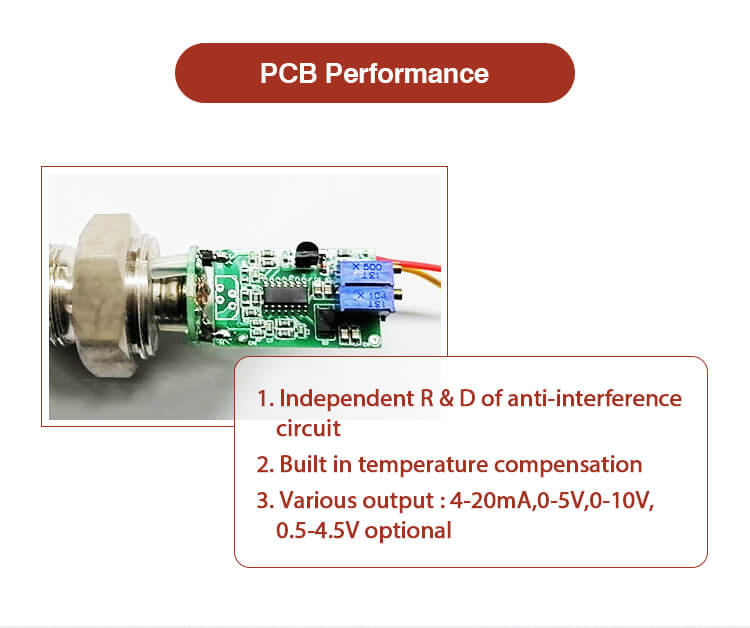

مدارات الکترونیک داخلی

مدارات الکترونیکی داخلی ترانسمیتر فشار PT124B-210 به‌طور مجزایی طراحی شده‌اند که عملکرد فوق‌العاده‌ای را در برابر نویز از خود نشان دهند. این امر اندازه‌گیری فشار دقیق، پایدار و بدون نوسان را حتی در محیط های صنعتی پر سر و صدا که ممکن است تداخل الکترومغناطیسی وجود داشته باشد، تضمین می‌کند. ویژگی جبران ‌ساز دمای داخلی (Built-in temperature compensation)‌ به حفظ دقت خوانش فشار در تغییرات گسترده دمایی کمک می‌کند.

مشخصات مبدل سیگنال تکنولوژی استرین گیج ترانسمیتر فشار PT124B-210 زد اچ وای کیو

تکنولوژی پیزومقاومتی

ترانسمیتر فشار PT124B-210 از فناوری پیشرفته پیزومقاومتی برای اندازه‌گیری دقیق و قابل اعتماد فشار استفاده می‌کند. این فناوری پیشرفته که در شرکت TE آلمان ساخته شده است، عملکرد با کیفیت بالا را تضمین می‌کند. فناوری پیزومقاومتی بر تغییر مقاومت یک ماده در هنگام قرار گرفتن در معرض فشار مکانیکی متکی است که امکان اندازه‌گیری فشار دقیق و قابل تکرار را فراهم می‌کند. پایداری بلندمدت عالی، دقت بالا و مقاومت در برابر سیالات خشن را ارائه و آن را برای کاربردهای صنعتی که در آن اندازه‌گیری دقیق و قابل اعتماد فشار بسیار مهم است، ایده‌آل می‌کند.

اتصال مکانیکی به‌همراه اسنابر فشار (دم‍پر)

اتصال مکانیکی ترانسمیتر فشار PT124B-210 برای مقاومت در برابر فشار های مازاد لحظه‌ای، طراحی شده است و لایه محافظتی قدرتمندی در برابر فشار های مازاد ناگهانی درون سیستم به خصوص در صنایع هیدرولیکی که با فشار های لحظه‌ای زیادی دست و پنجه نرم می‌کنند، ایجاد می‌کند. سیستم اسنابر فشار (دمپر) کمک می‌کند تا اثرات پالس ها و ارتعاشات فشار به حداقل برسد و از خوانش دقیق و پایدار فشار اطمینان حاصل شود.

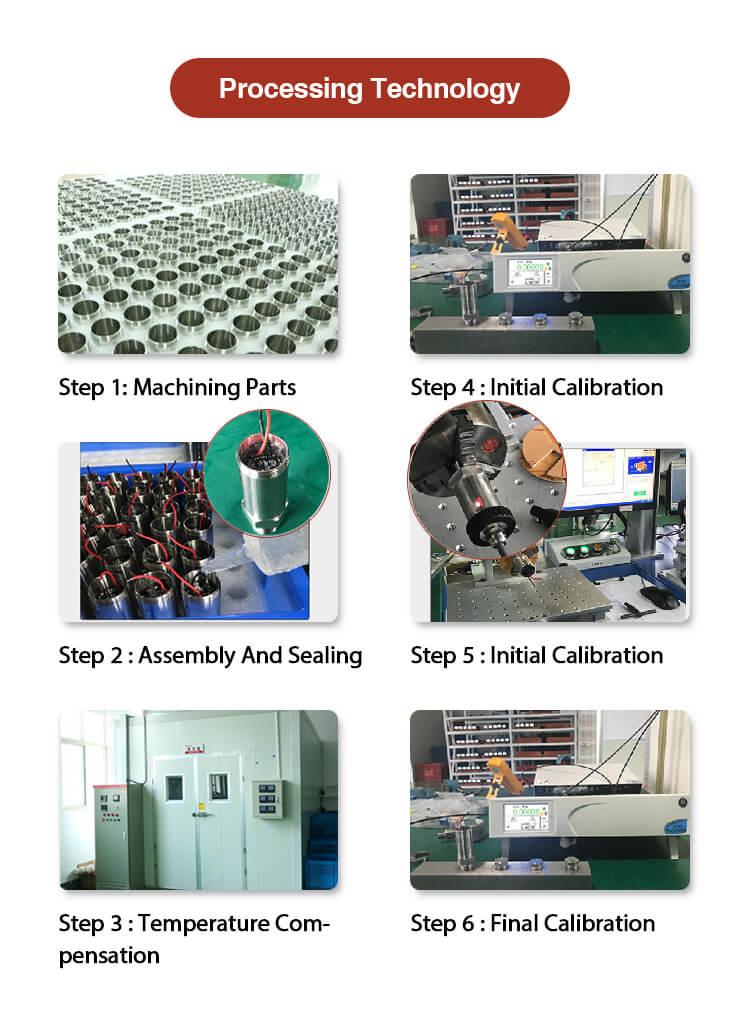

مراحل ساخت ترانسمیتر فشار PT124B-210

مراحل ساخت ترانسمیتر فشار ZHYQ سری PT124B-210 گام به گام در کارخانه

ماشینکاری قطعات

ترانسمیتر فشار برای اطمینان از ابعاد دقیق و تناسب مناسب، تحت ماشینکاری دقیق اجزای خود قرار می‌گیرد. این شامل استفاده از تکنیک‌ها و تجهیزات پیشرفته ماشین‌کاری برای ساخت بخش‌های مختلف ترانسمیتر فشار مانند بدنه، اتصال مکانیکی و اجزای داخلی است.

مونتاژ و آب بندی

پس از اتمام ماشینکاری قطعات، ترانسمیتر فشار توسط تکنسین های ماهر مونتاژ می شود. این شامل اتصال دقیق اجزاء به هم، از جمله عنصر اندازه‌گیری فشار (Pressure Sensing Element)، مدار الکترونیکی و هوزینگ (Housing)، و آب‌بندی (Seal) آنها برای جلوگیری از هرگونه نشت یا ورود آلاینده‌ها است. تکنیک‌های آب‌بندی مناسب برای اطمینان از قابلیت اطمینان و دوام ترانسمیتر فشار در محیط های صنعتی خشن استفاده می‌شود.

جبران دما

ترانسمیتر فشار مجهز به ویژگی جبران‌ساز دمای داخلی (Temperature Compensator) است. این شامل ترکیب سنسورهای دما و اجزای جبران‌کننده در مدارهای الکترونیکی برای تنظیم خودکار خوانش فشار در برابر تغییرات دما است.

کالیبراسیون اولیه

پس از مونتاژ، ترانسمیتر فشار تحت کالیبراسیون اولیه قرار می‌گیرد تا عملکرد و دقت آن بررسی شود. این امر شامل قرار دادن ترانسمیتر فشار در معرض فشار های اعمال‌شده مشخص و مقایسه سیگنال خروجی با مقادیر مورد انتظار است. هر گونه انحراف، تنظیم می‌شود تا اطمینان حاصل شود که ترانسمیتر فشار با الزامات عملکرد مشخص شده مطابقت دارد.

کالیبراسیون نهایی

پس از اتمام کالیبراسیون اولیه، ترانسمیتر فشار تحت کالیبراسیون نهایی قرار می‌گیرد تا عملکرد خود را تنظیم کند. این ممکن است شامل تنظیمات اضافی برای اطمینان از دقت و ثبات بهینه باشد. ترانسمیتر فشار با استفاده از تجهیزات و تکنیک‌های کالیبراسیون دقیق کالیبره می‌شود تا اطمینان حاصل شود که استانداردهای کیفی سخت‌گیرانه را قبل از عرضه برای مشتری رعایت می‌کند. (تمامی ترانسمیتر های فشار ZHYQ ارائه شده توسط سنجش فرا هوشمند شامل برگه کالیبراسیون است که نشان می‌دهد ترانسمیتر فشار در محل کارخانه تحت مقادیر فشار مشخصی تست و تایید شده است).

مشخصات ساختاری ترانسمیتر فشار PT124B-210



مشخصات ساختاری ترانسمیتر فشار PT124B-210 از ZHYQ

ترانسمیتر فشار نسبی PT124B-210 از ZHYQ در انواع محدوده اندازه‌گیری فشار، سیگنال های خروجی جریانی و ولتاژی و اتصالات مکانیکی و الکتریکی رزوه‌ای متعدد ارائه می‌شود:

محدوده اندازه‌گیری فشار ترانسمیتر فشار PT124B-210:

  • از ۵۰-۰ بار تا ۱۰۰۰-۰ بار

سیگنال خروجی آنالوگ:

  • سیگنال جریانی ۴ تا ۲۰ میلی آمپر
  • سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
  • سیگنال ولتاژی ۰ تا ۵ ولت دی سی
  • سیگنال ولتاژی ۱ تا ۵ ولت دی سی

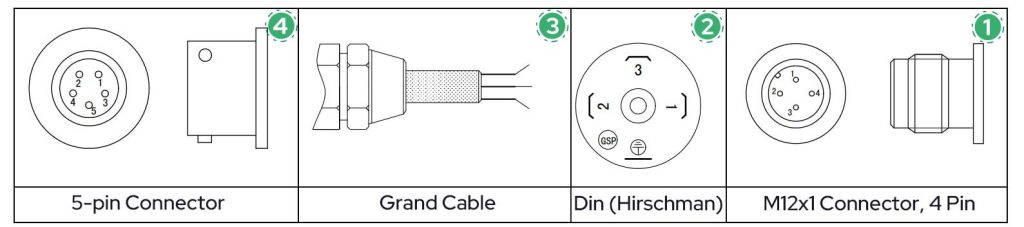

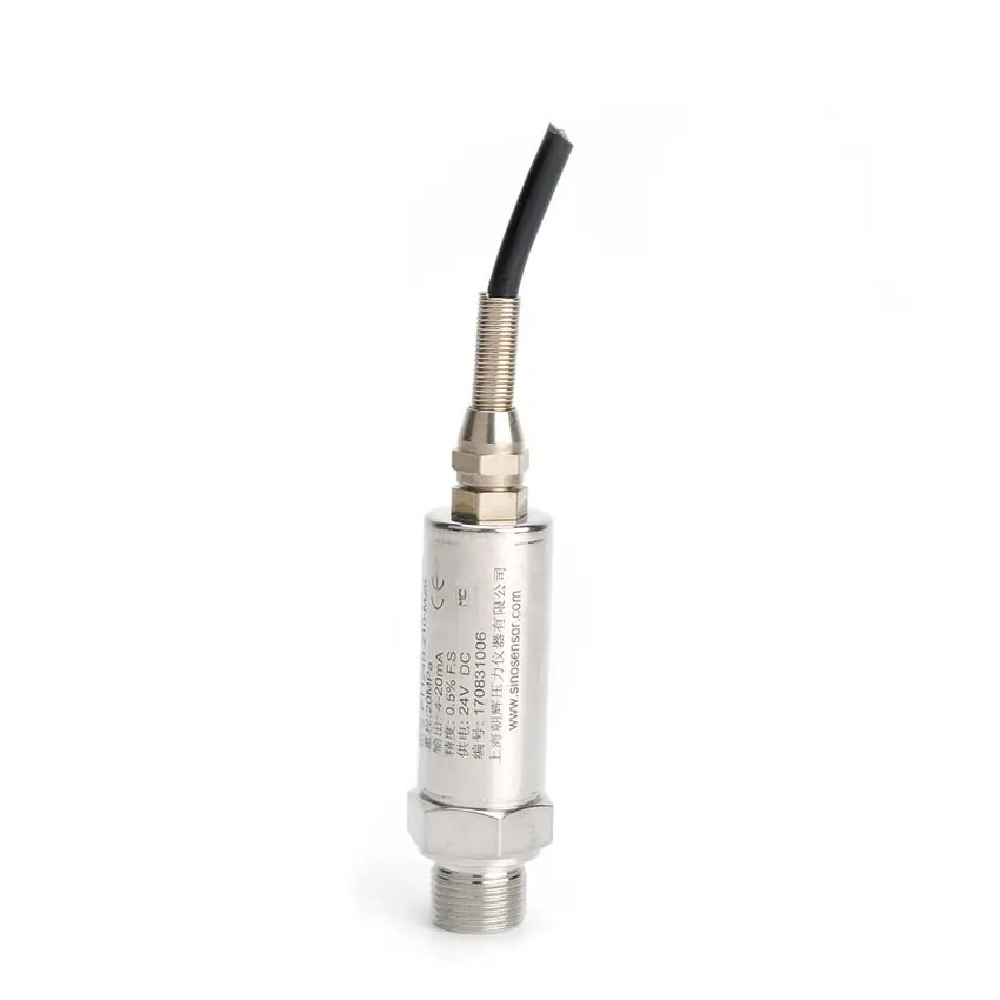

اتصالات الکتریکی ترانسمیتر فشار PT124B-210:

  1. سوکت M12
  2. کانکشن DIN
  3. Gland Cable
  4. کانکتور ۵ یا ۶ پین
  5. اتصال رزوه‌ای 1/2NPT
  6. Flying Leads

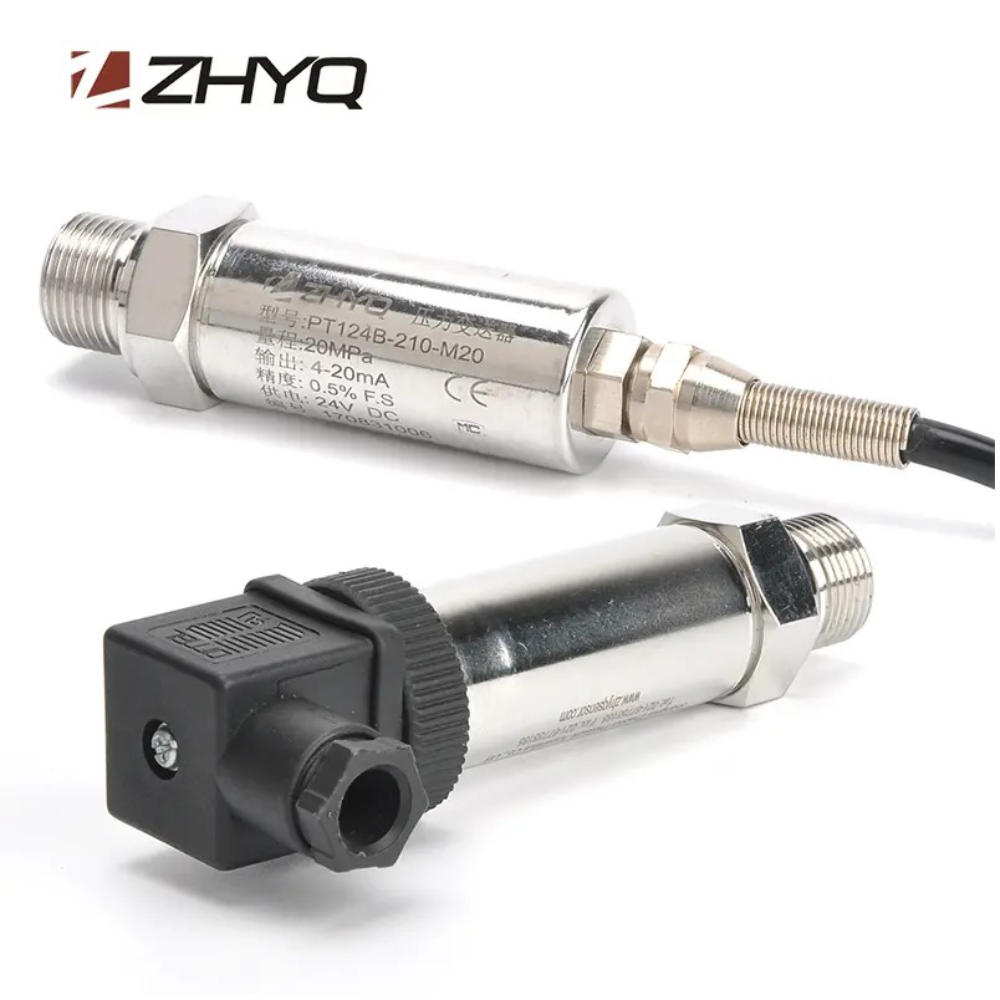

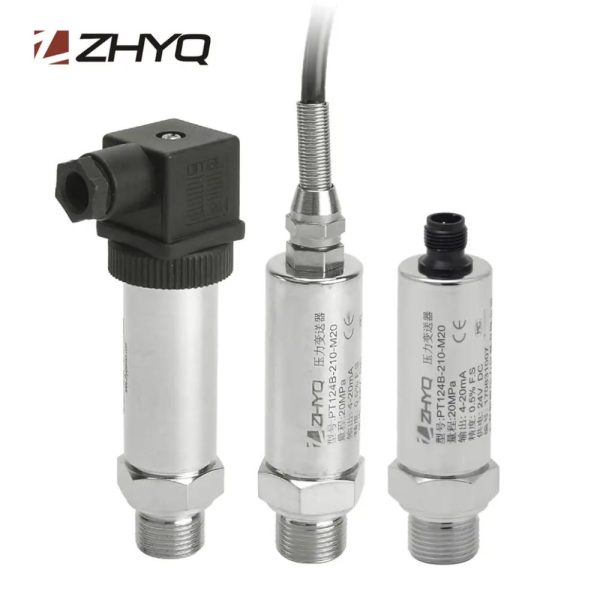

اتصالات الکتریکی ترانسمیتر فشار PT124B-210

انواع اتصال الکتریکی ترانسمیتر فشار نسبی برای هیدرولیک PT124B-210

اتصالات مکانیکی ترانسمیتر فشار PT124B-210:

  • G1/2
  • G1/4
  • M20x1.5
  • 1/2NPT
  • 1/4NPT

متریال اتصال مکانیکی:

  • Aluminum
  • SS316L

متریال بدنه (لیزر شده):

  • SS304
  • SS316L

تکنولوژی ترانسمیتر فشار PT124B-210

تکنولوژی استرین گیج ترانسمیتر فشار PT124B-210

ترانسمیتر فشار PT124B-210 مجهز به فناوری استرین گیج است که امکان خوانش دقیق فشار با سطح بالایی از اطمینان را فراهم می‌کند. این فناوری ترانسمیتر فشار PT124B-210 را قادر می‌سازد تا به سطوح دقت 0.25% و 0.5% از مقیاس کامل (فول‌اسکیل) دست یابد و برای طیف گسترده‌ای از کاربردها مناسب باشد.

PT124B-210 دارای زمان پاسخگویی بسیار سریع 5 میلی ثانیه است که تضمین می کند تغییرات فشار به سرعت و با دقت تشخیص داده می شود. این ویژگی به ویژه در برنامه هایی که خواندن سریع و دقیق بسیار مهم است، کاربرد دارد.

ترانسمیتر همچنین دارای نقطه فشار ترکیدگی (Burst Pressure) است که پنج برابر بیشتر از حداکثر فشار نامی آن است، که آن را برای استفاده در کاربردهایی که افزایش فشار مازاد یا نوسانات معمولی دارند مناسب می‌کند. علاوه بر این، ترانسمیتر فشار PT124B-210 دارای انحراف دمای کمتری است، به این معنی که تغییرات دما به طور قابل توجهی بر دقت خوانش ها تأثیر نمی‌گذارد.

ابعاد ترانسمیتر فشار PT124B-210

ابعاد ترانسمیتر فشار PT124B-210 با اتصالات الکتریکی و مکانیکی مختلف

همانطور که مشاهده می‌‌فرمایید، ترانسمیتر فشار PT124B-210 برای استفاده در محدود‌ترین و کم‌فضا ترین کاربرد های صنعتی نیز مناسب و قابل استفاده‌ است.

در قسمت “ویدیو“، ویدیویی از ترانسمیتر فشار PT124B-210 پرکاربرد و پرطرفدار توسط تیم تحقیق و توسعه برای شما تهیه شده است.

همچنین در قسمت “مشخصات“، ویژگی های ترانسمیتر فشار PT124B-210 کاملاً گردآوری شده است.





مشخصات ترانسمیتر فشار سری PT124B-210

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-210
نوع سنسورترانسمیتر فشار
اصل اندازه گیریپیزومقاومتی
فشار مرجعگیج (نسبی)
دامنه اندازه گیری فشار (بار)از ۵۰-۰ تا ۱۰۰۰-۰
حد پایین فشار (بار)۰
حد بالای فشار (بار)۱۰۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۱۴۵۰۳.۸
دقت≤ ± 0.25 %FS
≤ ± 0.5 %FS
≤ ± 1 %FS
قابلیت تنظیمخیر
زمان پاسخگوییکمتر از ۵ میلی ثانیه
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
سیگنال ولتاژی ۰ تا ۵ ولت دی سی
سیگنال ولتاژی ۱ تا ۵ ولت دی سی
سیگنال ولتاژی ۲ میلی ولت به ولت
سیگنال ولتاژی ۳.۳۳ میلی ولت به ولت
ولتاژ تغذیهاز ۱۲ تا ۳۶ ولت دی سی
حد پایین دمای سیال (°C)-۴۰
حد بالای دمای سیال (°C)۸۰
حد پایین دمای محیط (°C)-۴۰
حد بالای دمای محیط (°C)۸۰
اتصال مکانیکیM12x1.5
M20x1.5
G 1/2"
G 1/4"
1/2" NPT
1/4" NPT
دارای اسنابر فشاربله
جنس اتصال مکانیکیفولاد ضد زنگ
آلومینیوم
اتصال الکتریکیDIN EN 175301-803-A
M12x1
Bendix
Cable gland
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
NEPSI / China
RCQM / Global
CMC (China Metrology Certification) / China

کاربرد ترانسمیتر فشار نسبی ZHYQ سری PT124B-210



صنایع

  • نفت و گاز
  • پتروشیمی
  • شیمیایی
  • برق
  • انرژی
  • آب و فاضلاب
  • پزشکی و دندان‌پزشکی
  • غذایی و نوشیدنی
  • خودروسازی
  • تهویه مطبوع
  • کشتی‌سازی
  • نساجی
  • کرایوژنیک
  • هوا و فضا

کاربرد ها

  • اندازه‌گیری سطح هیدرواستاتیک
  • ایستگاه‌های آب رسانی
  • اندازه‌گیری فشار آب، گاز و روغن
  • تله‌متری
  • اندازه‌گیری فشار بوستر پمپ
  • خطوط انتقال سیال
  • کوره‌های آجرپزی
  • اندازه‌گیری فشار در بیل های مکانیکی
  • ماشین پرس هیدرولیک
  • سیستم های هیدرولیک
  • و دیگر کاربرد هایی که در آن سیال باعث ایجاد کاویتاسیون، چکش هیدرولیک و پیک های فشاری می‌شود.
نام فایللینک دانلود
دیتاشیتPDF Icon
