بررسی تخصصی ترانسمیتر فشار سوزنی WIKA سری S-20 برای مصارف صنعتی
هنگامی که یک ترانسمیتر فشار سری S-20 را برای استفاده در فرآیندهای صنعتی در نظر میگیرید، درک تفاوت بین فشارهای مرجع “مطلق” (Absolute) و “نسبی” (Gauge) حیاتی است. این اصطلاحات به نقطه مرجعی اشاره میکنند که اندازهگیری فشار بر اساس آن انجام میشود:
- مرجع فشار مطلق: هنگامی که ترانسمیتر فشار سری S-20 برای فشار مرجع مطلق کالیبره میشود، فشار را نسبت به خلاء کامل (مرجع فشار صفر) اندازهگیری میکند. این بدان معنی است که خوانش فشار ارائه شده توسط ترانسمیتر شامل مقادیر مثبت و منفی خواهد بود، که صفر نشاندهنده خلاء کامل است. این نوع اندازهگیری برای کاربردهایی که نیاز به شناخت دقیق فشار نسبت به خلاء کامل دارید، ایدهآل است.
- مرجع فشار نسبی (گیج): از سوی دیگر، هنگامی که این سری ترانسمیتر فشار برای مرجع نسبی (گیج) کالیبره میشود، فشار را نسبت به فشار اتمسفر در یک مکان خاص اندازهگیری میکند. فشار اتمسفر معمولاً به عنوان نقطه مرجع برای فشار صفر در نظر گرفته میشود و خوانش فشار ارائه شده توسط ترانسمیتر، مقادیر مثبت یا منفی را نسبت به فشار اتمسفر نشان خواهد داد. این حالت برای کاربردهای صنعتی رایجتر است.
انتخاب بین فشار مرجع مطلق و نسبی (گیج) به کاربرد خاص و محدوده فشاری که باید اندازهگیری کنید بستگی دارد. به عنوان مثال، اگر فشار را در یک ظرف یا سیستم بسته نظارت میکنید و نیاز به اندازهگیری فشار نسبت به خلاء دارید، فشار مرجع مطلق مناسب خواهد بود. از سوی دیگر، اگر فشار را در یک سیستم نسبت به فشار اتمسفر اندازهگیری میکنید، مانند فرآیندهای صنعتی یا سیستمهای HVAC، فشار مرجع نسبی (گیج) مناسب خواهد بود. انتخاب مرجع مناسب بر اساس الزامات و ویژگیهای سیستم شما ضروری است.
محدوده فشار: طیف وسیع برای هر نیاز صنعتی
محدوده فشار به حداقل و حداکثر مقادیر فشاری که ترانسمیتر میتواند به طور دقیق اندازهگیری و انتقال دهد، اشاره دارد. در این مدل ترانسمیتر، محدوده فشار در دو بخش گسترده ارائه میشود تا طیف وسیعی از کاربردها را پوشش دهد:
- از ۰ – ۴۰۰- میلیبار تا ۵۹ – ۱- بار:
این بدان معناست که سنسور فشار قادر به اندازهگیری دقیق فشارها از ۴۰۰- میلیبار تا ۰ میلیبار (خلاء) یا از ۱- بار تا ۵۹ بار (فشار نسبی) است. علامت منفی نشان میدهد که فشار میتواند خلاء یا فشار نسبی منفی باشد، در حالی که مقادیر مثبت نشاندهنده فشار نسبی مثبت است. این محدوده برای کاربردهایی با فشارهای زیر اتمسفری یا خلاء مناسب است.
- ۴۰۰ – ۰ میلیبار تا ۱۶۰۰ – ۰ بار:
در این بخش، سنسور فشار میتواند فشارهایی را از ۰ تا ۴۰۰ میلیبار (فشار نسبی) یا از ۰ بار تا ۱۶۰۰ بار (فشار نسبی) اندازهگیری کند. در اینجا، مقادیر کاملاً مثبت هستند و نشاندهنده فشار نسبی بدون هیچگونه خلاء یا اندازهگیری فشار منفی هستند. این محدوده برای کاربردهای فشار بالا تا بسیار بالا مناسب است.
شایان ذکر است که این محدودههای فشار طیف وسیعی را پوشش میدهند و طیف گستردهای از کاربردهای صنعتی را در خود جای میدهند. با این حال، انتخاب محدوده مناسب بر اساس نیازهای خاص خود برای اطمینان از اندازهگیری فشار دقیق و قابل اعتماد ضروری است.
مشخصات عملکردی سنسور فشار سوزنی WIKA سری S-20 برای مصارف صنعتی
دقت ترانسمیتر فشار سوزنی WIKA سری S-20 اطلاعاتی در مورد انحراف بالقوه فشار اندازهگیری شده از فشار واقعی ارائه میدهد و سه گزینه مختلف دارد که متناسب با نیازهای گوناگون طراحی شدهاند:
- ±0.25 FS% ≥: این نشان میدهد که حداکثر انحراف اندازهگیری فشار از فشار واقعی در محدوده ۰.۲۵±٪ از محدوده مقیاس کامل (FS) است. (محدوده مقیاس کامل به حداکثر فشاری که ترانسمیتر میتواند در محدوده فشار مشخص شده خود اندازهگیری کند، اشاره دارد.) به عنوان مثال، اگر محدوده فشار ۰ تا ۱۰۰ بار باشد، دقت ±0.25 FS% ≥ به این معنی است که فشار اندازهگیری شده میتواند حداکثر ۰.۲۵± بار از فشار واقعی در آن محدوده منحرف شود. این بالاترین سطح دقت ارائه شده است.
- ±0.5 FS% ≥: این نشاندهنده حداکثر انحراف اندازهگیری فشار از فشار واقعی در ۰.۵±٪ از محدوده مقیاس کامل (FS) است. این نشاندهنده سطح کمی بالاتر از انحراف در مقایسه با مشخصات دقت قبلی است، اما هنوز اندازهگیری دقیق فشار را در محدوده داده شده تضمین میکند.
- ±1 FS% ≥: این مشخصات نشان میدهد که حداکثر انحراف اندازهگیری فشار از فشار واقعی در محدوده ۱±٪ از محدوده مقیاس کامل (FS) است. در حالی که اجازه میدهد تا حاشیه خطا کمی بالاتر باشد، اما هنوز اندازهگیری فشار قابل اعتماد را برای اکثر کاربردهای صنعتی فراهم میکند.
عبارت “RT@” ذکر شده در مشخصات دقت، مخفف “در دمای اتاق” (Room Temperature) است. بنابراین، مقادیر دقت مشخص شده زمانی اعمال میشود که ترانسمیتر فشار در محدوده دمای معمولی اتاق کار میکند، که به صورت معمول حدود ۲۰ تا ۲۵ درجه سانتیگراد (۶۸ تا ۷۷ درجه فارنهایت) است. توجه به این نکته مهم است که دقت ممکن است در شرایط دمایی زیاد کمی متفاوت باشد، و توصیه میشود در صورتی که برنامه شما خارج از محدوده دمای معمولی اتاق کار میکند، به دستورالعملهای سازنده برای جبران دما مراجعه کنید.
غیرخطی بودن: شفافیت در پاسخدهی سنسور
ویژگی غیرخطی بودن سنسور فشار، اطلاعاتی در مورد حداکثر انحراف از یک رابطه خطی کامل بین فشار اعمال شده و سیگنال خروجی ترانسمیتر ارائه میدهد و چند گزینه دارد:
- 0.125 FS% ≥: این مشخصات سطح بسیار پایینی از انحراف غیرخطی را در محدوده ۰.۱۲۵±٪ از محدوده مقیاس کامل (FS) نشان میدهد. این بالاترین درجه خطی بودن را در میان گزینههای موجود نشان میدهد و اطمینان میدهد که فشار اندازهگیری شده از نزدیک یک رابطه خطی با سیگنال خروجی را دنبال میکند.
- 0.25 FS% ≥: نشان میدهد که غیرخطی بودن ترانسمیتر فشار در محدوده ۰.۲۵±٪ از محدوده مقیاس کامل (FS) است. این بدان معنی است که فشار اندازهگیری شده ممکن است حداکثر 0.25± FS% از یک رابطه خطی کامل منحرف شود.
- 0.5 FS% ≥: این مشخصات حداکثر انحراف غیرخطی ترانسمیتر فشار را نشان میدهد که در محدوده ۰.۵±٪ از محدوده مقیاس کامل (FS) است. این امکان انحراف کمی بالاتر را در مقایسه با مشخصات غیرخطی قبلی فراهم میکند، اما همچنان یک رابطه نسبتاً خطی بین فشار اعمال شده و سیگنال خروجی حفظ میکند.
غیرخطی بودن در حصول اطمینان از اندازهگیری فشار دقیق و قابل اعتماد در سراسر محدوده عملیاتی کامل ترانسمیتر بسیار مهم است. یک مقدار غیرخطی پایینتر نشاندهنده عملکرد خطی بهتر است و در نتیجه خوانش فشار دقیقتر است.
پایداری طولانی مدت: اطمینان در گذر زمان
پایداری طولانی مدت ترانسمیتر فشار به توانایی آن در حفظ اندازهگیریهای ثابت و دقیق در مدت زمان طولانی اشاره دارد. این مشخصه برای سنسور فشار سوزنی WIKA سری S-20 برای مصارف صنعتی دارای دو گزینهی متفاوت زیر میباشد:
- ±0.1 FS% ≥: نشان میدهد که پایداری طولانی مدت سنسور فشار در محدوده ۰.۱±٪ از محدوده مقیاس کامل (FS) است. بنابراین با گذشت زمان، اندازهگیریهای انجام شده توسط ترانسمیتر نباید بیش از 0.1% FS از کالیبراسیون اولیه منحرف شود. این یک سطح بسیار بالا از پایداری را نشان میدهد.
- ±0.2 FS% ≥: نشان میدهد که پایداری طولانی مدت سنسور فشار در محدوده ۰.۲±٪ از محدوده مقیاس کامل (FS) است. بنابراین با گذشت زمان، اندازهگیریهای انجام شده توسط ترانسمیتر نباید بیش از 0.2% FS از کالیبراسیون اولیه منحرف شود.
این مشخصات به نیاز پایداری طولانی مدت طبق استانداردهای تعریف شده در IEC 61298-2 اشاره دارد. کمیسیون بینالمللی الکتروتکنیکی (IEC) دستورالعملها و استانداردهایی را برای دستگاههای مختلف الکتریکی و الکترونیکی از جمله ترانسمیترهای فشار تنظیم میکند.
در اصل، مشخصات پایداری طولانی مدت به شما اطمینان میدهد که ترانسمیتر فشار به گونهای طراحی شده است که اندازهگیری فشار قابل اعتماد و ثابتی را در طول عمر عملیاتی خود، با حداقل رانش یا کاهش دقت، ارائه دهد. توجه به این نکته مهم است که پایداری طولانی مدت میتواند تحت تأثیر عوامل مختلفی مانند شرایط محیطی، شرایط استفاده و نگهداری باشد. کالیبراسیون منظم و پیروی از دستورالعملهای سازنده میتواند به حفظ پایداری طولانی مدت مشخص شده و اطمینان از اندازهگیری فشار دقیق و قابل اطمینان کمک کند.
زمان پاسخگویی: رصد لحظهای تغییرات فشار
زمان پاسخگویی ترانسمیتر فشار به مدت زمانی اشاره دارد که طول میکشد تا ترانسمیتر تشخیص دهد و به تغییرات فشار واکنش نشان دهد و سیگنال خروجی مربوطه را ارائه دهد.
- زمان پاسخگویی < ۲ میلیثانیه: این زمان پاسخگویی بیان میکند که ترانسمیتر به گونهای طراحی شده است که به سرعت تغییرات فشار را تشخیص داده و به آن پاسخ دهد و سیگنال خروجی دقیقی را در یک بازه زمانی بسیار کوتاه کمتر از ۲ میلیثانیه (ms) ارائه دهد.
- زمان پاسخگویی < ۳ میلیثانیه: مشابه مشخصات قبلی، این نیز نشاندهنده پاسخ سریع و حداقل تأخیر در گرفتن و انتقال تغییرات فشار است، یعنی ترانسمیتر فشار در کمتر از ۳ میلیثانیه (ms) به تغییرات پاسخ میدهد.
هر دو مقدار زمان پاسخگویی (کمتر از ۲ میلیثانیه و کمتر از ۳ میلیثانیه) نشاندهنده سرعتی هستند که سنسور فشار میتواند تغییرات فشار را به طور مؤثر حس کند و خوانشهای خروجی مربوطه را ارائه دهد. زمان پاسخگویی سریعتر به ویژه در کاربردهایی که نظارت در زمان واقعی و پاسخ سریع به نوسانات فشار حیاتی است، مانند فرآیندهای دینامیکی یا محیطهایی که به سرعت در حال تغییر هستند، مفید است.
توجه به این نکته مهم است که زمان پاسخگویی میتواند بر اساس عوامل مختلفی از جمله طراحی ترانسمیتر، محدوده فشار و الزامات کاربردی خاص متفاوت باشد. زمان پاسخگویی ارائه شده تضمین میکند که ترانسمیتر فشار واکنش سریع و به موقع به تغییرات فشار ارائه میدهد و عملکرد کلی و قابلیت اطمینان سیستم اندازهگیری فشار شما را افزایش میدهد.
مشخصات الکتریکی ترانسمیتر فشار سوزنی WIKA سری S-20 برای مصارف صنعتی
خروجی ترانسمیتر فشار سری S-20 به گزینههای سیگنال خروجی موجود که ترانسمیتر میتواند ارائه دهد، اشاره دارد و شامل مدلهای متنوعی برای سازگاری گسترده است:
۲۰ – ۴ میلیآمپر و ۴ – ۲۰ میلیآمپر: این گزینهها یک خروجی حلقه جریان را نشان میدهند که در آن ترانسمیتر، سیگنال جریانی را به ترتیب در محدوده ۴ تا ۲۰ میلیآمپر (mA) یا ۲۰ تا ۴ میلیآمپر تولید میکند. این نوع خروجی به دلیل توانایی آن در مقاومت در برابر نویز و انتقال مسافتهای طولانی بدون تلفات قابل توجه سیگنال، معمولاً در کاربردهای صنعتی استفاده میشود.
۵ – ۰ ولت دی سی، ۵ – ۱ ولت دی سی، ۶ – ۱ ولت دی سی، ۱۰ – ۰ ولت دی سی، ۰ – ۱۰ ولت دی سی: این گزینهها به سیگنالهای خروجی ولتاژ اشاره دارند که در آن ترانسمیتر یک سیگنال ولتاژ در محدوده ولتاژ مشخص شده تولید میکند. ولتاژ میتواند از ۰ ولت (V) یا ۱ ولت تا حداکثر مقدار ولتاژ نشان داده شده در هر گزینه متغیر باشد.
- Ratiometric / Non-ratiometric Voltage Output:
۰.۵ تا ۴.۵ ولت دی سی (Ratiometric)، ۰.۵ تا ۴.۵ ولت دی سی (Non-ratiometric): این گزینهها نیز سیگنالهای خروجی ولتاژ را نشان میدهند. Ratiometric به ولتاژ خروجی اشاره دارد که متناسب با ولتاژ تحریک ارائه شده به ترانسمیتر تغییر میکند و دقت بالاتری را در شرایط نوسان ولتاژ فراهم میآورد. Non-ratiometric به این معنی است که ولتاژ خروجی به صورت مستقیم به ولتاژ تحریک وابسته نیست.
تعیین مناسبترین گزینه خروجی به عوامل مختلفی از جمله الزامات برنامه خاص شما و سازگاری با سیستم موجود شما، بستگی دارد. در اینجا چند ملاحظه وجود دارد:
- سازگاری: بررسی کنید که آیا سیستم دریافت یا کنترل داده شما از نوع خروجی مورد نظر شما پشتیبانی میکند یا خیر. اطمینان حاصل کنید که یک ماژول ورودی یا رابط سازگار برای دریافت و پردازش سیگنال خروجی انتخاب شده وجود دارد.
- مصونیت نویز: خروجیهای حلقه جریان (۴…۲۰ میلیآمپر) به طور کلی در مقایسه با خروجیهای ولتاژ نسبت به نویز الکتریکی مصونیت بیشتری دارند. اگر برنامه شما شامل محیطهای خشن یا پر سر و صدا است، یک خروجی حلقه جریان ممکن است انتخاب مناسبتری باشد.
- فاصله: اگر شما نیاز به انتقال سیگنال در فواصل طولانی دارید، خروجیهای حلقه جریان تمایل به یکپارچگی سیگنال بهتری نسبت به کابلهای طولانی دارند.
- یکپارچهسازی سیستم: الزامات و مشخصات تجهیزات یا دستگاههایی که سیگنال خروجی را دریافت خواهند کرد را در نظر بگیرید. برخی از دستگاهها ممکن است نیازهای ورودی خاصی داشته باشند، مانند محدوده ورودی ولتاژ یا جریان.
در نهایت، مناسبترین گزینه خروجی به نیازهای برنامه خاص شما و سازگاری با سیستم موجود شما بستگی دارد.
حفاظتهای الکتریکی: ایمنی و طول عمر بالا
محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس دو ویژگی مهم ارائه شده توسط ترانسمیتر فشار برند ویکا سری S-20 هستند که ایمنی آن را افزایش داده و از آسیب احتمالی محافظت میکنند:
- محافظت در برابر اتصال کوتاه: این ویژگی تضمین میکند که ترانسمیتر فشار در برابر آسیب احتمالی یا نقص عملکرد ناشی از اتصال کوتاه در سیمکشی خروجی محافظت میشود. در صورت اتصال کوتاه، جایی که ترمینالهای خروجی به طور ناخواسته به یکدیگر یا به یک مدار کم امپدانس متصل میشوند، مکانیسم محافظت در برابر اتصال کوتاه با محدود کردن جریان یا خاموش کردن خروجی، از ترانسمیتر محافظت میکند. این حفاظت به جلوگیری از تولید گرمای بیش از حد، آسیبهای الکتریکی یا خوانشهای نادرست که ممکن است به دلیل اتصال کوتاه در مدار خروجی رخ دهد، کمک میکند. ترانسمیتر با داشتن حفاظت در برابر اتصال کوتاه، لایهای از ایمنی و قابلیت اطمینان را فراهم میکند و خطر آسیب را به حداقل میرساند و عملکرد مداوم را حتی در صورت وجود خطاهای الکتریکی تضمین میکند.
- محافظت در برابر قطبیت معکوس: این قابلیت از ترانسمیتر فشار در برابر اتصالات سیمکشی نادرست از نظر قطب مثبت و منفی محافظت میکند. در صورتی که منبع تغذیه یا سیگنالهای ورودی با قطبیت معکوس (مثبت به منفی و بالعکس) وصل شوند، محافظت در برابر قطبیت معکوس از آسیب احتمالی مدار داخلی ترانسمیتر جلوگیری میکند. این تضمین میکند که ترانسمیتر میتواند مقاومت کند و با خیال راحت عمل کند حتی اگر منبع تغذیه یا سیگنالهای ورودی اشتباه وصل شده باشند.
هر دو محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس از ویژگیهای ایمنی ضروری هستند که به محافظت از ترانسمیتر فشار در برابر خطرات احتمالی الکتریکی یا شیوههای سیمکشی نادرست کمک میکنند. همچنین به قابلیت اطمینان و طول عمر کلی ترانسمیتر کمک میکنند و عملکرد دقیق و ایمن را در سناریوهای مختلف نصب تضمین میکنند.
مشخصات شرایط محیطی پرشر ترانسمیتر سوزنی WIKA سری S-20 برای مصارف صنعتی
محدوده دمای سیال پرشر ترانسمیتر سوزنی سری S-20، که به محدوده دمایی اشاره دارد که ترانسمیتر طراحی شده است تا در آن با دقت و قابل اعتماد کار کند، ۳۰- تا ۱۰۰ درجه سانتیگراد است. این محدوده نشان میدهد که ترانسمیتر فشار قادر به ایستادگی و اندازهگیری دقیق فشارها در یک محدوده دمایی وسیع، به ویژه از ۳۰- درجه سانتیگراد (که برای محیطهای سردتر مناسب است) تا ۱۰۰ درجه سانتیگراد (برای محیطهای با دمای نسبتاً بالا) است.
محدوده دمای محیط بسیار مهم است زیرا دمای محیط (ماده یا سیالی که فشار آن اندازهگیری میشود) میتواند بر عملکرد و دقت ترانسمیتر فشار تأثیر بگذارد. عملکرد در محدوده دمایی مشخص شده تضمین میکند که اجزای داخلی ترانسمیتر، مانند عنصر حسگر و قطعات الکترونیکی، میتوانند تغییرات دما را بدون کاهش قابل توجهی در دقت یا قابلیت اطمینان، کنترل کنند.
توجه به این نکته مهم است که محدوده دمای محیط به طور خاص به دمای ماده اندازهگیری شده اشاره دارد و نه لزوماً دمای محیط اطراف. اگر کاربرد شما شامل اندازهگیری فشار در محیطی با دمای خارج از محدوده مشخص شده است، بسیار مهم است که با سازنده مشورت کنید یا راهحلهای جایگزینی را در نظر بگیرید که میتوانند شرایط دمایی خاص را برآورده کنند.
درجه حفاظت (IP): محافظت قوی در برابر نفوذ
درجه حفاظت ترانسمیتر فشار به توانایی آن در مقاومت در برابر ورود اجسام خارجی (مانند گرد و غبار و جامدات) و مایعات (مانند آب) به داخل محفظه آن اشاره دارد. درجه حفاظت از ورود (IP) یک سیستم استاندارد شده است که برای نشان دادن سطح حفاظت ارائه شده توسط ترانسمیتر در برابر این عناصر استفاده میشود و برای این سری از پرشر ترانسمیتر سوزنی با مدلهای زیر مطرح میشود:
- IP65: این رتبه نشان میدهد که ترانسمیتر فشار ضد گرد و غبار است و محافظت کامل در برابر نفوذ گرد و غبار یا ذرات جامد را فراهم میکند. علاوه بر این، در برابر واترجتهای کم فشار از هر جهت محافظت میشود. با این حال، برای غوطهور شدن کامل در آب یا مقاومت در برابر واترجتهای فشار بالا طراحی نشده است.
- IP67: این رتبه نشان میدهد که پرشر ترانسمیتر مانند IP65 ضد گرد و غبار است. علاوه بر این، در برابر اثرات غوطهور شدن موقت در آب تا عمق ۱ متر برای مدت زمان محدود محافظت میکند. با این حال، برای غوطهوری مداوم یا عملیات در اعماق قابل توجه در نظر گرفته نشده است.
- IP68: این رتبه نشاندهنده بالاترین سطح حفاظت در برابر گرد و غبار و آب است. ترانسمیتر فشار با درجه IP68 در برابر گرد و غبار مقاوم است و میتواند غوطهور شدن مداوم در آب بیش از ۱ متر را تحمل کند. عمق خاص و مدت غوطهوری ممکن است بسته به مشخصات سازنده متفاوت باشد.
- IP6K9K: این رتبه معمولاً در صنعت خودرو استفاده میشود و نشاندهنده بالاترین سطح حفاظت در برابر نفوذ گرد و غبار و آب است. این رتبه تضمین میکند که پرشر ترانسمیتر در برابر گرد و غبار مقاوم است و میتواند در برابر واترجتهای با فشار و دمای بالا مقاومت کند، و برای کاربردهایی که ترانسمیتر ممکن است در معرض شرایط محیطی شدید قرار گیرد، مانند وسایل نقلیه سنگین یا فرآیندهای شستشو، مناسب است.
هنگام در نظر گرفتن درجه حفاظت، ضروری است که آن را با شرایط محیطی خاص برنامه خود هماهنگ کنید. اگر برنامه شما شامل قرار گرفتن در معرض گرد و غبار، رطوبت یا آب است، انتخاب یک ترانسمیتر فشار با درجه IP بالاتر محافظت بیشتری در برابر این عناصر ایجاد میکند.
مشخصات مکانیکی ترانسمیتر فشار سوزنی WIKA سری S-20 برای مصارف صنعتی
مدل اتصال مکانیکی ترانسمیتر فشار به نوع و اندازه اتصال رزوهای مورد استفاده برای اتصال ترانسمیتر به فرآیند یا سیستم در حال اندازهگیری اشاره دارد. مدلهای مختلف اتصال مکانیکی برای پرشر ترانسمیتر سری S-20 وجود دارد که به شرح آن میپردازیم:
- “G 1/8″, G 1/4″, G 3/8”, G 1/2: این گزینهها اتصالات رزوهای ISO 228/1 (BSP) متریک را نشان میدهند. اعداد بعد از حرف G نشاندهنده اندازه رزوه است.
- M14×1.5, M12×1.5, M20×1.5: این گزینهها به اتصالات رزوهای متریک با اندازههای خاص مشخص شده بر حسب میلیمتر اشاره دارد. اعداد نشاندهنده اندازه رزوه و علامت × نشاندهنده گام است.
- 20-7/16 UNF و 18-9/16 UNF: این گزینهها اتصالات رزوهای Unified National Fine (UNF) را نشان میدهد که معمولاً در آمریکای شمالی استفاده میشود. اعداد قبل از خط فاصله نشاندهنده اندازه رزوه و اعداد بعد از خط فاصله نشاندهنده تعداد رزوهها در هر اینچ است.
- 1/8NPT, 1/4NPT, 1/2NPT: این گزینهها نشاندهنده رزوه استاندارد ملی (NPT) هستند که معمولاً در آمریکای شمالی نیز استفاده میشود. اعداد نشاندهنده اندازه اسمی لوله (به اینچ) هستند و رزوهها به گونهای طراحی شدهاند که مناسب باشند.
- “R 1/4″, R 3/8”, R 1/2: این گزینهها به رزوههای موازی لوله استاندارد بریتانیا (BSP) اشاره دارند. اعداد بعد از حرف R نشاندهنده اندازه رزوه است که بر حسب اینچ مشخص شده است.
- “PT 1/4″, PT 1/2”, PT 3/8: این گزینهها رزوههای لوله مخروطی مشخص شده در JIS (استانداردهای صنعتی ژاپن) را نشان میدهند. اعداد بعد از حروف PT نشاندهنده اندازه رزوه بر حسب اینچ است.
هنگام انتخاب اتصال مکانیکی مناسب، الزامات خاص برنامه خود و سازگاری با سیستم موجود را در نظر بگیرید. عواملی که باید در نظر بگیرید عبارتند از نوع رزوهای که معمولاً در منطقه شما استفاده میشود، در دسترس بودن اتصالات یا آداپتورها، و سازگاری با فرآیند یا اتصالات سیستم. به طور کلی، یک گزینه بهتر وجود ندارد، زیرا به برنامه خاص و نیازهای سیستم بستگی دارد. مهم است که اطمینان حاصل شود که اتصال مکانیکی ترانسمیتر فشار با اتصال مربوطه در سیستم یا فرآیند اندازهگیری شده مطابقت دارد.
جنس اتصال مکانیکی: دوام در محیطهای گوناگون
جنس اتصال مکانیکی به مواد مورد استفاده برای ساخت دیافراگم ترانسمیتر فشار اشاره دارد. دیافراگم جزء مهمی از ترانسمیتر است که مستقیماً با فشار اندازهگیری شده در تماس است. جنس اتصالات مکانیکی میتواند یا از فولاد ضد زنگ 316L باشد، یا فولاد ضد زنگ ۱.۴۵۳۴ و یا فولاد ضد زنگ ۱.۴۵۴۲.
- فولاد ضد زنگ 316L: یک ماده رایج و پرکاربرد در کاربردهای صنعتی است و یک تنوع کم کربن از فولاد ضد زنگ 316 است که به دلیل مقاومت در برابر خوردگی عالی، استحکام بالا و خواص مکانیکی خوب شناخته شده است. دیافراگم فولاد ضد زنگ 316L برای طیف گستردهای از کاربردها، از جمله مواردی که شامل سازگاری با سیالات، گازها و محیطهای خشن مختلف است، مناسب است.
- فولاد ضد زنگ 1.4534 (13-8 PH): که با نام 13-8 PH نیز شناخته میشود، یک آلیاژ فولاد ضد زنگ سختکاری رسوبی (precipitation-hardening) است. این ماده ترکیبی از استحکام بالا، مقاومت در برابر خوردگی خوب و خواص مکانیکی عالی را ارائه میدهد و به ویژه برای کاربردهایی که به استحکام و مقاومت بالاتر در برابر ترکخوردگی ناشی از تنش نیاز دارند، مانند محیطهای پرفشار و دمای بالا، مناسب است.
- فولاد ضد زنگ 1.4542 (17-4 PH یا 630): که با نام 17-4 PH یا 630 نیز شناخته میشود، یکی دیگر از آلیاژهای فولاد ضد زنگ سختکاری رسوبی است. خواص مکانیکی عالی از جمله استحکام بالا، سختی و مقاومت در برابر خوردگی را نشان میدهد. فولاد ضد زنگ 17-4 PH اغلب برای کاربردهای سختی انتخاب میشود که مقاومت در برابر خوردگی، فشار بالا و تنش مکانیکی بسیار مهم است.
انتخاب جنس اتصال مکانیکی به عوامل متعددی از جمله سازگاری با محیط اندازهگیری شده، شرایط محیطی و الزامات خاص کاربرد بستگی دارد. فولاد ضد زنگ به دلیل دوام، مقاومت در برابر خوردگی و مناسب بودن برای شرایط کاری مختلف، انتخاب محبوبی برای دیافراگمها است. هنگام انتخاب یک ترانسمیتر فشار، مهم است که سازگاری جنس اتصال مکانیکی با محیط فرآیند را در نظر بگیرید تا از اندازهگیریهای دقیق و قابل اطمینان حاصل کنید.
مایع پرکننده: انتقال دقیق فشار
مایع پرکننده به نوع سیال مورد استفاده برای پر کردن حفره داخلی یا محفظه ترانسمیتر فشار اشاره دارد. مایع پرکننده چندین هدف را دنبال میکند، از جمله انتقال فشار از دیافراگم به عنصر حسگر و محافظت در برابر عوامل محیطی. برای ترانسمیتر فشار سوزنی سری S-20 دو نوع ماده به عنوان مایع پرکننده در نظر گرفته میشود:
- روغن مصنوعی (Synthetic Oil): روغن مصنوعی نوعی مایع روانکننده است که اغلب به عنوان یک سیال پرکننده در ترانسمیترهای فشار استفاده میشود. این ماده یک سیال ساخته دست بشر است که برای نشان دادن خواص خاصی مانند پایداری بالا، ویسکوزیته کم و مقاومت در برابر تغییرات دما طراحی شده است. مایع پرکننده روغن مصنوعی به اطمینان از انتقال دقیق فشار از دیافراگم به عنصر حسگر کمک میکند و در عین حال روانکاری اجزای داخلی را نیز فراهم میکند. آنها معمولاً در برنامههایی استفاده میشوند که ثبات دما و ثبات عملکرد ضروری است.
- هیدروکربن (Hydrocarbon): مایعات پرکننده بر پایه هیدروکربن از نفت مشتق میشوند و معمولاً در کاربردهای مختلف صنعتی استفاده میشوند. این مایعات، سازگاری خوبی با طیف وسیعی از سیالات ارائه میدهند و ویژگیهای مطلوبی مانند ویسکوزیته کم، پایداری شیمیایی و مقاومت در برابر تغییرات دما را نشان میدهند. مایعات پرکننده هیدروکربنی به اندازهگیری دقیق فشار کمک میکنند و در برابر نفوذ رطوبت یا آلایندهها به پرشر ترانسمیتر محافظت میکنند.
سازگاری مایع پرکننده با یک محیط خاص به خواص شیمیایی و سازگاری خود مایع بستگی دارد. به طور کلی، هر دو روغن مصنوعی و مایعات پرکننده مبتنی بر هیدروکربن با طیف وسیعی از سیالات، گازها و مایعات سازگار غیرخورنده، سازگار هستند. با این حال، توجه به این نکته مهم است که برخی از مواد شیمیایی تهاجمی، اسیدهای قوی یا مواد خورنده ممکن است با این مایعات پرکننده سازگار نباشند. در چنین مواردی، ممکن است مایعات پرکننده جایگزین مورد نیاز باشد.
مواد آببندی: انتخاب برای پایداری و مقاومت در برابر نشتی
مواد آببندی به مواد مورد استفاده برای ایجاد مهر و موم و واشر در ترانسمیتر فشار اشاره دارد. این مهر و مومها برای حفظ یکپارچگی محفظه فشار و جلوگیری از نشت بسیار مهم هستند و برای ترانسمیتر سری S-20 از جنسهای متفاوتی برای این منظور استفاده میگردد:
- FPM (Fluorocarbon Rubber / Viton®):
این ماده که با نام Viton® نیز شناخته میشود، نوعی لاستیک مصنوعی است که مقاومت بسیار خوبی در برابر دماهای بالا، مواد شیمیایی و سیالات مختلف ارائه میدهد. مهر و موم FPM معمولاً در کاربردهایی که شامل مواد شیمیایی تهاجمی، روغنها، سوختها و محیطهای با دمای بالا هستند، استفاده میشود. آنها خاصیت آببندی خوبی را ارائه میدهند و به دلیل دوام و مقاومت در برابر تخریب شناخته شدهاند. توجه به این نکته مهم است که FPM به صورت کلی برای استفاده با بخار یا برنامههای آب گرم توصیه نمیشود.
ماده FKM نوع دیگری از فلوروالاستومر است که خواص مشابه FPM را نشان میدهد. مقاومت شیمیایی عالی، پایداری در دمای بالا و نفوذپذیری کم گاز را ارائه میدهد. مهر و موم FKM معمولاً در برنامههای کاربردی شامل مواد شیمیایی تهاجمی، سوخت، روغن و محیطهای با دمای بالا استفاده میشود. آنها عملکرد آببندی قابل اعتمادی را ارائه میدهند و میتوانند در شرایط عملیاتی سخت مقاومت کنند. مانند FPM، FKM به طور کلی برای کاربردهای بخار یا آب گرم توصیه نمیشود.
NBR یا نیتریل یک لاستیک مصنوعی پرکاربرد است که مقاومت خوبی در برابر روغن، سوخت و سایر سیالات غیرتهاجمی ایجاد میکند و خواص آببندی عالی را ارائه میدهد. معمولاً در برنامههای کاربردی شامل محصولات نفتی، آب و گازها استفاده میشود. مهر و موم NBR به دلیل مقرون به صرفه بودن، در دسترس بودن گسترده و سازگاری با طیف وسیعی از سیالات شناخته شده است.
ماده EPDM یا مونومر اتیلن پروپیلن دی ان، یک ماده لاستیک مصنوعی است که به دلیل مقاومت عالی در برابر آب و هوا، مقاومت در برابر اوزون، و مقاومت در برابر بخار و آب داغ شناخته شده است. مهر و موم EPDM معمولاً در کاربردهایی استفاده میشود که در آن قرار گرفتن در معرض عناصر بیرونی، اشعه ماورای بنفش یا آب و بخار داغ مورد انتظار است. استفاده از آنها با روغنهای معدنی، سوختها یا حلالها توصیه نمیشود.2
مس فلزی است که میتواند به عنوان ماده آببندی در کاربردهای خاص مورد استفاده قرار گیرد. مهر و موم مس اغلب در محیطهای با دما و فشار بالا استفاده میشود زیرا رسانایی گرمایی خوب، هدایت الکتریکی و مقاومت در برابر خوردگی را ارائه میدهند. مهر و مومهای مس معمولاً در کاربردهایی استفاده میشود که در آن آببندی فلز به فلز مورد نیاز است.
- فولاد ضد زنگ (Stainless Steel):
فولاد ضد زنگ یک ماده همه کاره و مقاوم در برابر خوردگی است که معمولاً در کاربردهای مختلف آببندی استفاده میشود. مهر و مومهای فولادی ضد زنگ دوام عالی، مقاومت در برابر دمای بالا و سازگاری با طیف گستردهای از سیالات را ارائه میدهند. آنها اغلب در محیطهای سخت، از جمله کاربردهای پرفشار و محیطهای تهاجمی یا خورنده استفاده میشوند.
هنگام استفاده از هر یک از این مواد مهر و موم، ضروری است که سازگاری آنها را با محیط خاص، محدوده دما و شرایط عملیاتی برنامه خود در نظر بگیرید. برخی از عواملی که باید در نظر گرفته شوند عبارتند از سازگاری شیمیایی، مقاومت در برابر دما، درجه فشار و احتمال تخریب یا تورم مواد.
اتصال الکتریکی: گزینههای متنوع برای سهولت یکپارچهسازی
انواع اتصال الکتریکی که به نوع اتصال یا رابط الکتریکی مورد استفاده برای برقراری ارتباط الکتریکی بین پرشر ترانسمیتر و سیمکشی یا ابزار دقیق خارجی اشاره دارد، به شرح زیر است:

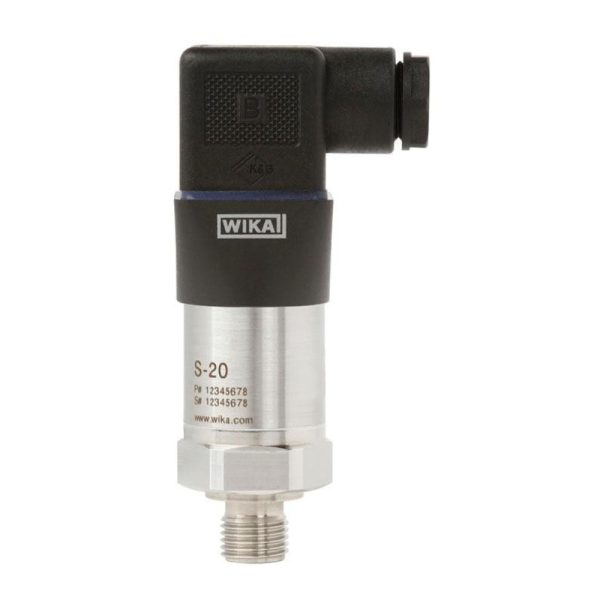

- DIN EN 175301-803-A و DIN EN 175301-803-C:
این نوع به اتصالات استاندارد صنعتی اشاره دارد که اغلب در اتوماسیون صنعتی و سیستمهای کنترل استفاده میشود. آنها معمولاً برای اتصال سیم به شیرهای برقی، سنسورها و سایر دستگاهها استفاده میشوند. طرحهای A و C پیکربندیهای مختلف پین را در استاندارد DIN EN 175301-803 نشان میدهند.

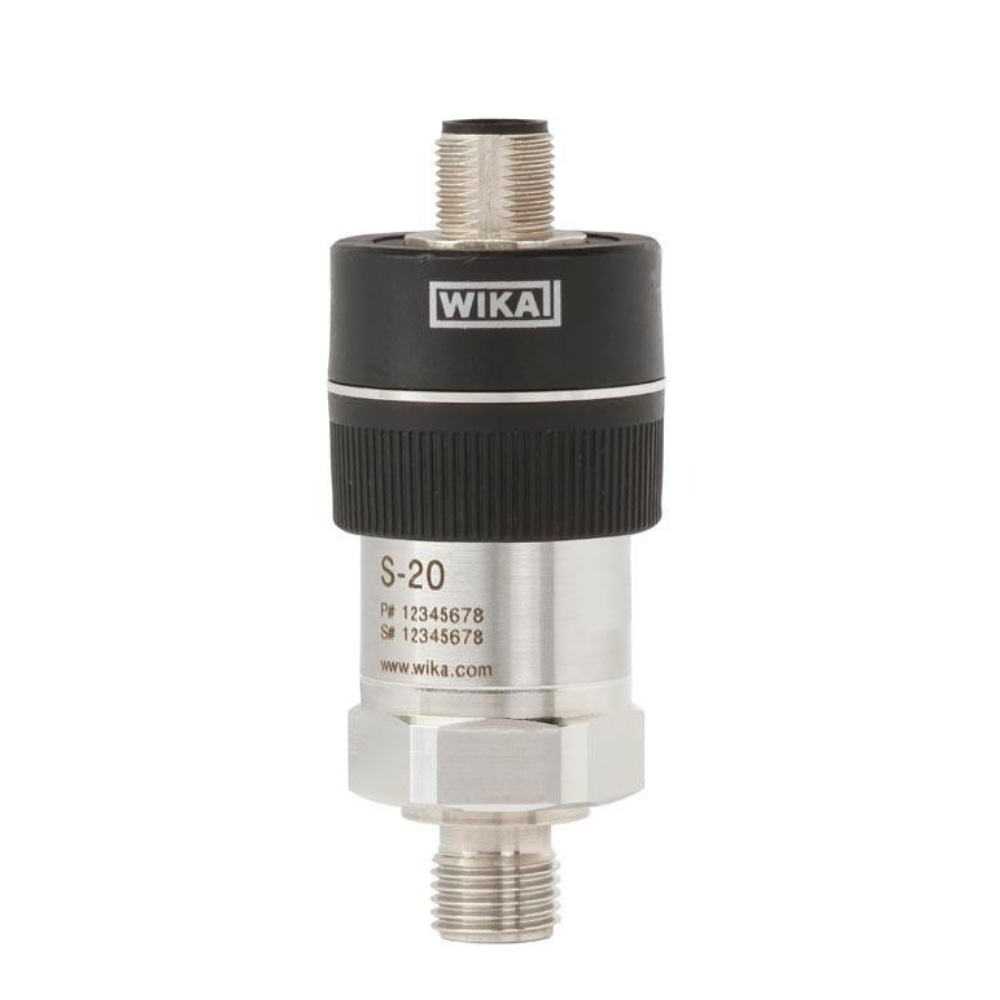

یک اتصالدهنده الکتریکی رزوهای است که معمولاً در کاربردهای صنعتی استفاده میشود. اتصال ایمن و قابل اعتماد را فراهم میکند و به دلیل مقاومت در برابر عوامل محیطی مانند گرد و غبار، رطوبت و لرزش شناخته شده است که آن را برای محیطهای سخت مناسب میکند. کانکتورهای M12×1 اغلب در سنسورها، محرکها و سایر دستگاهها در اتوماسیون صنعتی استفاده میشوند.

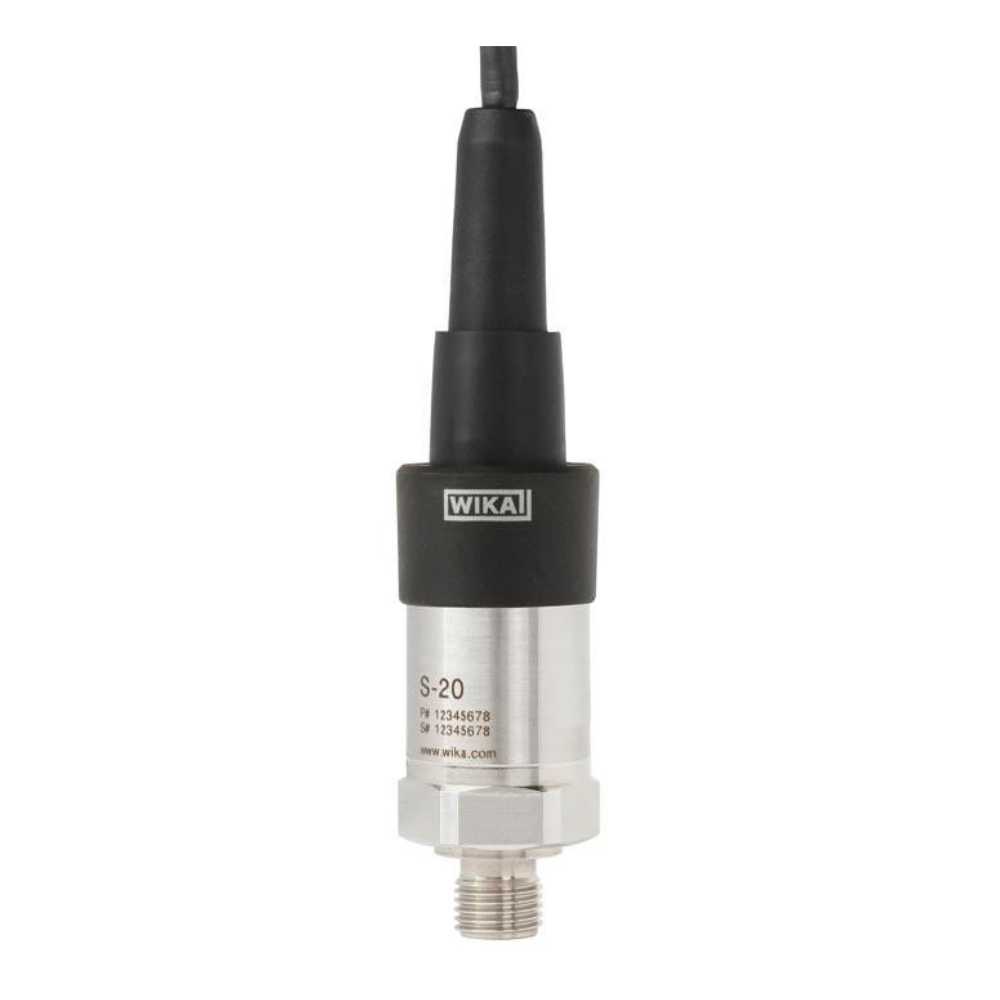

- Cable outlet ( کابل خروجی):
این مدل به اتصالی اطلاق میشود که ترانسمیتر فشار دارای یک کابل با انتهای باز برای سیمکشی مستقیم است. این امکان انعطافپذیری را در انتخاب طول کابل و مدل ترمینال مناسب بر اساس الزامات نصب خاص فراهم میکند.
اتصال Field case معمولاً به بدنه یا بلوک ترمینال ادغام شده در پرشر ترانسمیتر برای ایجاد اتصالات الکتریکی اشاره دارد و امکان سیمکشی و نصب آسان در میدان را بدون نیاز به اتصالدهندههای اضافی فراهم میکند.
اتصال Bayonet یک مکانیسم اتصال/قطع سریع است که اغلب در کاربردهای خاصی استفاده میشود که در آن اتصال الکتریکی ایمن و سریع مورد نیاز است. این معمولاً شامل یک مکانیسم قفل فشاری و پیچشی برای اتصالات سریع و قابل اعتماد است.
یک اتصال الکتریکی قوی و بادوام است که معمولاً در محیطهای صنعتی استفاده میشود. برای مقاومت در برابر شرایط سخت مانند لرزش، دمای بالا و قرار گرفتن در معرض گرد و غبار یا رطوبت طراحی شده است.
انتخاب اتصال الکتریکی به عوامل مختلفی از جمله الزامات کاربردی خاص، استانداردهای سیمکشی، سهولت نصب و سازگاری با سیستمهای موجود بستگی دارد. یک اتصال الکتریکی بهتر در سراسر جهان وجود ندارد، زیرا به نیازها و محدودیتهای خاص برنامه شما بستگی دارد. هنگام انتخاب اتصال الکتریکی برای ترانسمیتر فشار، عواملی مانند در دسترس بودن اتصالات و لوازم جانبی، استانداردهای سیمکشی مورد استفاده در صنعت یا منطقه شما، شرایط محیطی محل نصب و سهولت نصب و نگهداری را در نظر بگیرید.
تاییدیهها و گواهینامههای ترانسمیتر فشار سوزنی WIKA سری S-20 برای مصارف صنعتی
تاییدیه و گواهینامههای فهرستشده برای ترانسمیتر فشار سری S-20 نشان میدهد که محصول مورد آزمایش و ارزیابی توسط نهادهای صدور گواهینامه و مقامات نظارتی معتبر قرار گرفته است. این تاییدیهها و گواهینامهها مزایای متعددی برای تضمین کیفیت و دسترسی به بازار دارند:
- مطابقت با استانداردها: تاییدیهها و گواهینامهها نشان میدهد که پرشر ترنسمیتر استانداردها و الزامات خاص صنعت را برآورده میکند. به عنوان مثال، گواهی CE مطابقت با دستورالعملهای اتحادیه اروپا را تضمین میکند (Conformité Européene)، در حالی که گواهی c-UL-us نشاندهنده انطباق با استانداردهای ایمنی برای ایالات متحده و کانادا است. این گواهینامهها به مشتریان اطمینان میدهد که محصول دارای استانداردهای ایمنی، عملکرد و کیفیت است.
- دسترسی به بازار: تاییدیهها و گواهینامهها دسترسی به بازار را با نشان دادن اینکه ترانسمیتر فشار با مقررات و الزامات مربوط به مناطق یا کشورهای خاص مطابقت دارد، تسهیل میکند. این امر به ویژه هنگام فروش یا استفاده از محصول در صنایع تحت نظارت یا مناطق جغرافیایی با استانداردهای انطباق خاص مهم است.
- ایمنی و قابلیت اطمینان: گواهینامههایی مانند c-UL-us و سایر گواهینامههای ایمنی تضمین میکنند که ترنسمیتر فشار تحت آزمایشهای دقیق برای ایمنی و عملکرد الکتریکی قرار گرفته است. این گواهینامهها به القای اطمینان در قابلیت اطمینان محصول و کاهش خطر خطرات الکتریکی یا نقص کمک میکند.
- پذیرش بین المللی: گواهینامههایی مانند GOST (Gosudarstvennyy Standart) و EAC (انطباق اوراسیا) مختص روسیه و اتحادیه اقتصادی اوراسیا (EAEU) است. این گواهینامهها برای دسترسی به بازارهای روسیه و EAEU مهم هستند که نشاندهنده انطباق با استانداردها و مقررات قابل اجرا در آن مناطق است.
- انطباق با مقررات: گواهینامههایی مانند UkrSEPRO ، BelGIM و سایر گواهینامههای خاص کشور، انطباق با الزامات مقررات ملی را نشان میدهد. این گواهیها بهویژه هنگام فروش یا استفاده از محصول در اوکراین، بلاروس و سایر کشورهایی که این گواهیها برای کاربردهای خاص اجباری هستند، مرتبط هستند.
- اطمینان مشتری: داشتن چندین گواهینامه و تاییدیه به مشتریان اطمینان میدهد که ترانسمیتر فشار بهطور مستقل آزمایش شدهاست و استانداردهای صنعت مربوطه را برآورده میکند. این امر شهرت محصول را افزایش میدهد و تعهد سازنده به کیفیت، ایمنی و انطباق را نشان میدهد.
توجه به این نکته مهم است که مزایای گواهینامههای خاص ممکن است بسته به برنامه مورد نظر، بازار هدف و نیازهای مشتری متفاوت باشد. هنگام در نظر گرفتن یک ترنسمیتر فشار برای یک برنامه خاص، توصیه میشود گواهینامههای خاص و ارتباط آنها با صنعت یا موقعیت جغرافیایی خود را بررسی کنید.
تاییدیه کشتیرانی RMRS: اعتبار در محیطهای دریایی
ترانسمیتر فشار سری A-10 دارای تاییدیه کشتیرانی RMRS (ثبت کشتیرانی روسیه) میباشد که نشان میدهد این محصول برای استفاده در کاربردهای دریایی و فراساحلی توسط جامعه مشخص شده، تأیید شده است. از مزایای داشتن این تاییدیه میتوان به موارد زیر اشاره کرد:
- انطباق با استانداردهای دریایی: RMRS یک انجمن طبقهبندی شناخته شده است که استانداردها و مقرراتی را برای صنعت دریایی ایجاد میکند. داشتن تاییدیه RMRS به این معنی است که ترانسمیترهای فشار با الزامات خاص برای استفاده در کاربردهای دریایی و کشتیرانی مطابقت دارند.
- ایمنی و قابلیت اطمینان: تاییدیه RMRS تضمین میکند که ترانسمیترهای فشار تحت آزمایش و ارزیابی قرار گرفتهاند تا استانداردهای ایمنی و قابلیت اطمینان مورد نیاز برای محیطهای دریایی را برآورده کنند. این به مشتریان اطمینان میدهد که این محصول برای استفاده در کاربردهای دریایی مناسب است، جایی که عواملی مانند لرزش، رطوبت و تغییرات دما رایج هستند.
- پذیرش بازار: تاییدیه RMRS به ویژه برای تولیدکنندگان یا تأمینکنندگانی که بازار روسیه را هدف قرار میدهند یا در صنعت دریایی فعالیت میکنند، مهم است. داشتن این تاییدیه امکان پذیرفته شدن و استفاده از ترانسمیترهای فشار در شناورهای دریایی، سکوهای دریایی و سایر تأسیسات دریایی را با رعایت چارچوب مقرراتی فراهم میکند.
- تضمین کیفیت: تاییدیه RMRS نشان میدهد که ترانسمیترهای فشار برای مطابقت با استانداردهای کنترل کیفیت دقیق ساخته شدهاند و این اطمینان را به مشتریان ارائه میدهد که محصول برای سومین بار توسط یک شخص مستقل مورد ارزیابی و تأیید قرار گرفته است که نشاندهنده سطح خاصی از کیفیت و عملکرد است.
- رعایت مقررات دریایی: صنعت دریایی تابع مقررات و الزامات خاصی برای تضمین ایمنی و حفاظت از محیط زیست است. تاییدیه RMRS نشان میدهد که ترانسمیترهای فشار این مقررات را رعایت میکنند و میتوانند در کاربردهای دریایی بدون به خطر انداختن ایمنی یا رعایت مقررات مورد استفاده قرار گیرند.
توجه به این نکته مهم است که تاییدیه RMRS به ویژه برای برنامههای کاربردی در صنعت دریایی، از جمله کشتیسازی، تأسیسات دریایی و سایر بخشهای مرتبط با دریایی مرتبط است. اگر درخواست شما در این زمینهها قرار میگیرد یا اگر به طور خاص نیاز به رعایت استانداردهای دریایی در روسیه دارید، داشتن تاییدیه RMRS تضمینی برای برآورده کردن الزامات لازم است.
