سنسور فشار مذاب ZHYQ سری PT124B-125/125T

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی‌ها:

  • محدوده اندازه‌گیری فشار: ۳۵-۰ تا ۱۵۰۰-۰ بار | ۱۴۵۰-۰ تا ۲۱۷۵۵-۰ psi
  • خروجی: ۲۰-۴ میلی‌آمپر، ۱۰-۰ ولت، ۵-۰ ولت
  • سنسور دما: ترموکوپل نوع K, J, E و RTD مدل PT100
  • اتصال مکانیکی:‌ 1/2UNF, M14 x 1.5, M18 x 1.5
  • اتصال الکتریکی: 1/2NPT Conduit Cable
  • تنظیم نقطه صفر: بله
  • تنظیم نقطه اسپن: بله

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

سنسور فشار مذاب ZHYQ سری PT124B-125/125T

سنسور فشار مذاب ضد انفجار ZHYQ سری PT124B-125/125T برای ماشین آلات اکسترودر پلاستیک مناسب است. این سنسور فشار مذاب ذاتا ایمن است و ساختار جوش کاری شده دارد. برای استفاده در محیط های انفجاری مناسب است. در این سری مدلPT124B-125T دارای ترموکوپل است که می تواند فشار و دما را در یک نقطه اندازه گیری کند. این سنسور فشار مذاب دارای مزیت پایداری و تکرارپذیری خوب و عملکرد ضد نویز است.



در ارتباط با این محصول بخوانید:

بررسی تخصصی سنسور فشار مذاب ZHYQ سری PT124B-125/125T

هنگامی که نوع سنسور، ترانسمیتر فشار مذاب ذکر می‌شود، در اصل بیان می‌دارد که این سنسور برای اندازه‌گیری فشار در کاربردهای مذاب طراحی شده است.
فشار مذاب به فشار درون یک ماده در طی فرآیند ذوب اشاره دارد. بنابراین سنسور فقط فشار را تشخیص نمی‌دهد و در حال انتقال اطلاعات نیز هست. به عبارت دیگر، می‌تواند داده‌های فشار را به یک سیستم کنترل ارسال کند و این امکان را می‌دهد که فرآیند ذوب را به‌طور موثرتری نظارت و کنترل کرد.

مدل‌های ذکر شده برای این سری از ترانسمیترهای فشار عبارت است از:

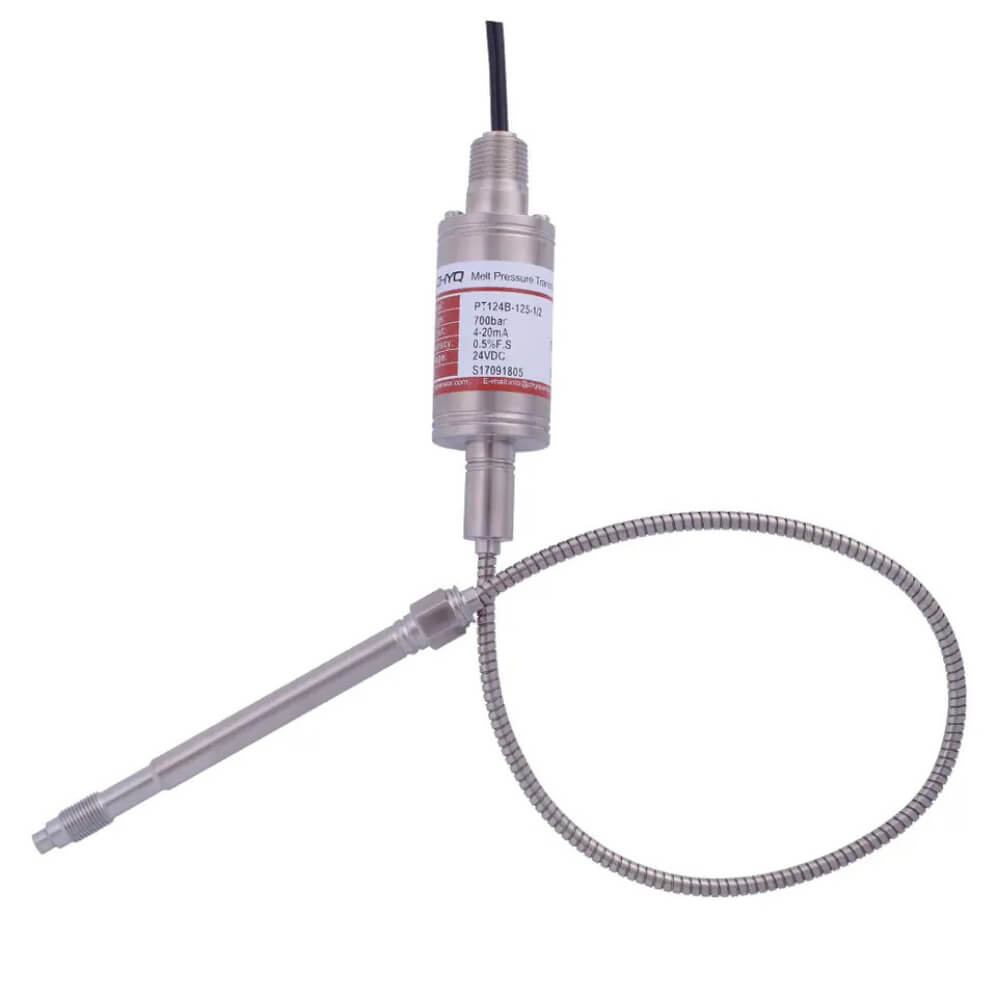

  1. غلاف سخت + کپیلاری منعطف:
    غلاف سخت قسمت محکم و تسلیم ناپذیر سنسور است و ساختاری مستحکم ارائه می‌دهد. کپیلاری منعطف مانند کانال ارتباطی سنسور است و این اجازه را می‌دهد تا سنسور در موقعیت‌ها یا مکان‌های مختلف قرار گیرد و در عین حال اتصال به ابزار اندازه‌گیری را حفظ کند. این انعطاف‌پذیری برای تطبیق با تنظیمات مختلف مفید می‌باشد.

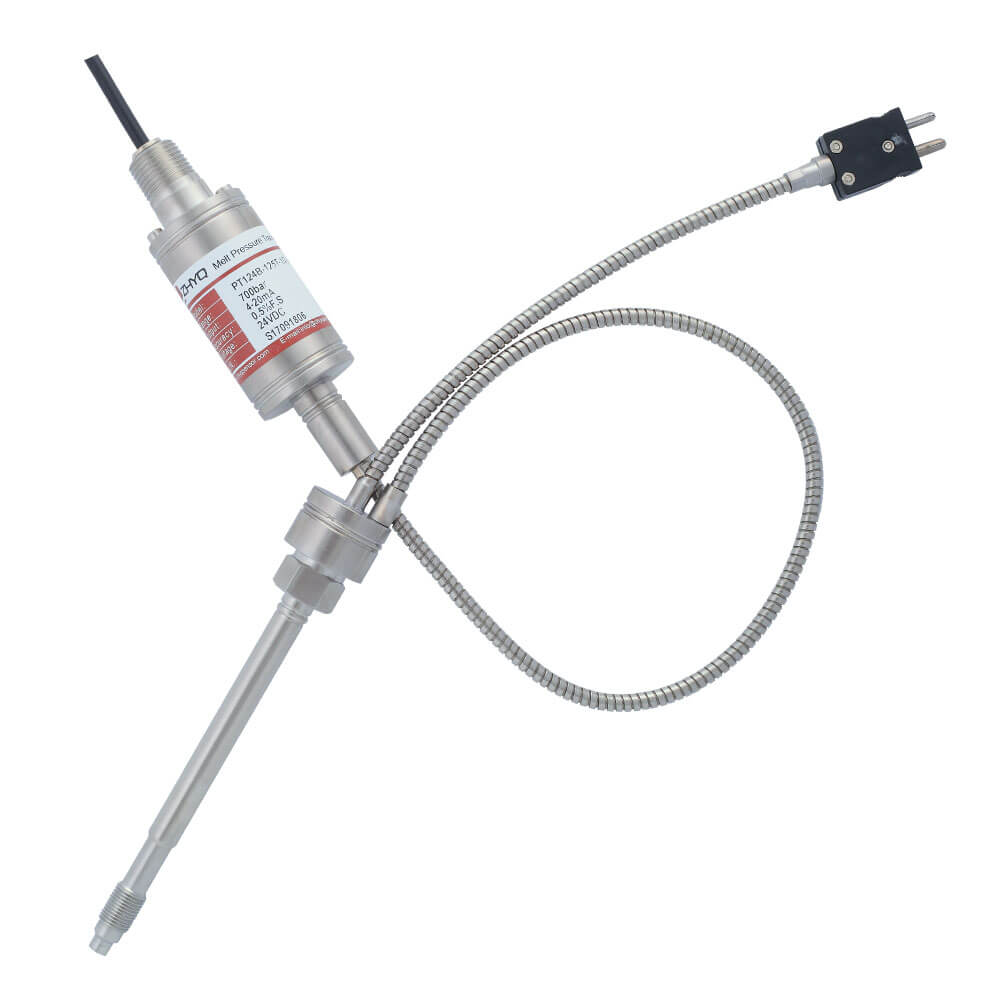

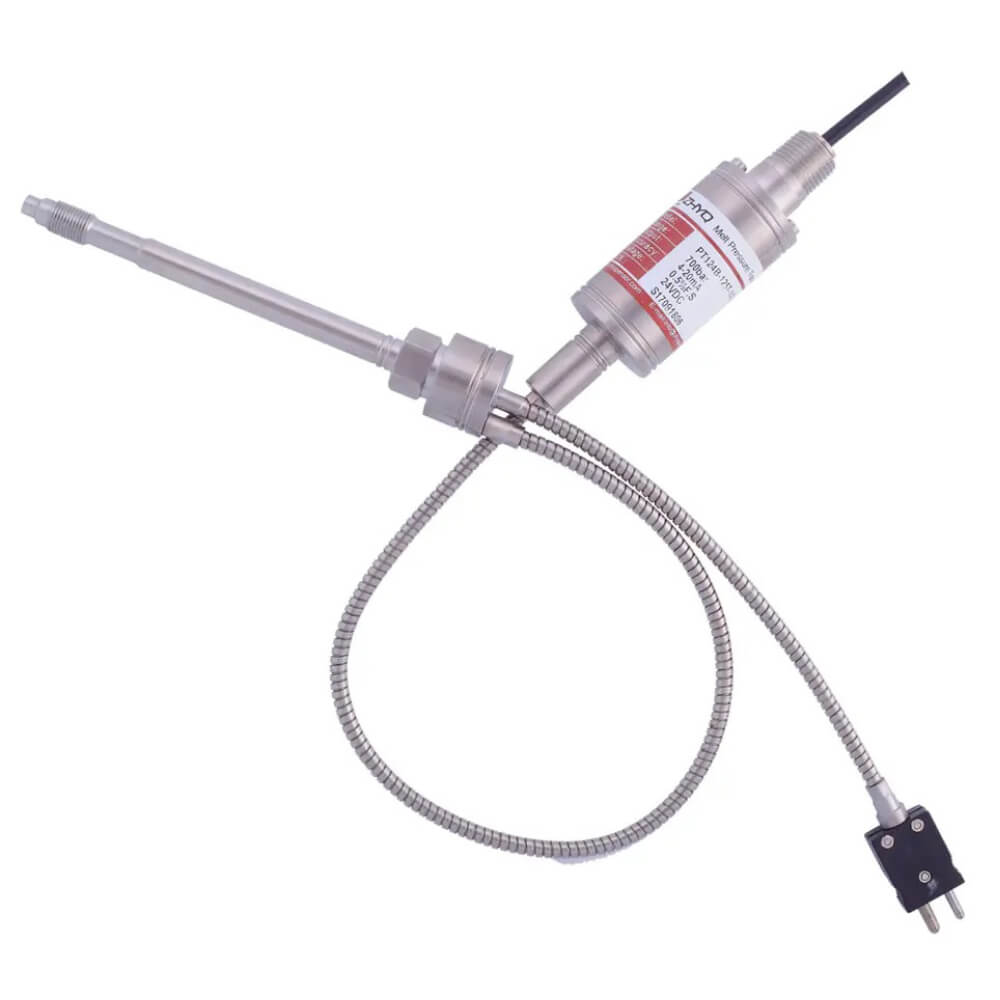

  2. غلاف سخت + کپیلاری منعطف + سنسور دما:
    این مدل نه تنها شامل غلاف سخت و محکم و کپیلاری منعطف است، بلکه مجهز به سنسور دما نیز می‌باشد.
    سنسور دما یک ویژگی اضافی است که به ترانسمیتر فشار مذاب اجازه می‌دهد تا علاوه بر فشار، دما را نیز اندازه‌گیری کند. در نتیجه با در نظر گرفتن عوامل فشار و دما، دید جامع‌تری از فرآیند مذاب ارائه می‌دهد.

مدل اول برای اندازه‌گیری فشار استاندارد عالی است، در حالی که مدل دوم قابلیت اندازه‌گیری مستقیم دما را اضافه می‌کند. بسته به نیازهای خاص سیستم و پیچیدگی‌های برنامه ، می‌توان مدلی را انتخاب کرد که مناسب فرآیند باشد.

اصل اندازه‌گیری در سری PT124B-125/125T از نوع پل ویتستون، استرین گیج است. پل ویتستون یک مدار الکتریکی هوشمندانه است که برای اندازه‌گیری تغییرات مقاومت الکتریکی استفاده می‌شود. در زمینه حسگر فشار مذاب، این نبوغ پشت تبدیل فشار مکانیکی به سیگنال الکتریکی است. هنگامی‌که فشار به سنسور وارد می‌شود، باعث تغییر در مقاومت پل ویتستون می‌شود و عدم تعادل الکتریکی مطابق با فشار اعمال شده ایجاد می‌کند.

پل ویتستون دارای استرین گیج‌ها است. استرین گیج یک دستگاه کوچک است که با اعمال فشار یا کرنش به آن تغییر شکل می‌دهد. این تغییر شکل منجر به تغییر در مقاومت الکتریکی آن می‌شود.
استرین گیج، به عنوان بخشی از پل ویتستون، نقش مهمی‌ در تبدیل تنش مکانیکی (از فشار اعمال شده) به سیگنال الکتریکی ایفا می‌کند که بتوان آن را اندازه‌گیری و تفسیر کرد.
به عبارت ساده‌تر، این اصل اندازه‌گیری مانند یک مترجم هوشمند است. زبان تغییرات فشار را می‌گیرد و آن را به یک پیام الکتریکی تبدیل می‌کند که راحتی می‌توان آن را درک و برای اهداف نظارت یا کنترل از آن استفاده کرد.

یکی از مشخصات کلیدی هر سنسور فشار، دامنه اندازه‌گیری فشار می‌باشد که برای این سری از ۳۵ – ۰ تا ۱۵۰۰ – ۰ بار است.

بنابراین، از نظر عملی، سنسور فشار مذاب سری PT124B-125/125T می‌تواند بسته به مدل خاص آن، فشارهای مختلف از ۰ بار (بدون فشار یا فشار اتمسفر) تا ۳۵ بار یا ۱۵۰۰ بار را به‌طور موثر اندازه‌گیری کند.
این محدوده فشار گسترده آن‌را همه کاره می‌کند و برای کاربردهایی که ممکن است با سطوح مختلف فشار مواجه شود، مناسب است.

مشخصات الکتریکی سنسور فشار مذاب ZHYQ سری PT124B-125/125T

نوع خروجی برای درک چگونگی ارتباط سنسور فشار مذاب با اندازه‌گیری‌های خود بسیار مهم است. برای این سری سه نوع خروجی متفاوت موجود می‌باشد:

  1. ۲۰ – ۴ میلی‌آمپر:
    این یک خروجی حلقه جریان است. سنسور سیگنال جریانی از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر را تولید می‌کند که ۴ میلی‌آمپر معمولا نشان‌دهنده کم‌ترین فشار و ۲۰ میلی‌آمپر نشان‌دهنده بالاترین فشار در محدوده مشخص شده است. این یک استاندارد صنعتی رایج برای سیگنال‌های آنالوگ است.
  2. ۱۰ – ۰ ولت:
    این نوع خروجی یک سیگنال ولتاژ از ۰ ولت تا ۱۰ ولت ارائه می‌دهد. مشابه حلقه جریان، ولتاژ مطابق با فشار اندازه‌گیری شده است که امکان نظارت و کنترل دقیق را فراهم می‌کند.
  3. ۵ – ۰ ولت:
    خروجی ولتاژ دیگری اما با محدوده ۰ ولت تا ۵ ولت است. این گزینه می‌تواند برای کاربردهایی که سیگنال ۵ – ۰ ولت ترجیح داده یا مورد نیاز است، مناسب باشد.

انتخاب هر کدام از این خروجی‌ها، بستگی به کاربرد خاص سنسور و الزامات سیستم نظارت یا کنترل دارد. هر دو سیگنال جریانی (۲۰ – ۴ میلی‌آمپر) و ولتاژی (۱۰ – ۰ ولت، ۵ – ۰ ولت) به‌طور گسترده مورد استفاده قرار می‌گیرند، و تصمیم اغلب به سازگاری با تجهیزات یا ترجیحات موجود بستگی دارد.
اگر سیستم برای کار با سیگنال‌های فعلی طراحی شده است، ۲۰ – ۴ میلی‌آمپر ممکن است انتخاب خوبی باشد. اگر سیگنال‌های ولتاژ با تنظیمات هماهنگ‌تر هستند، می‌توان بر اساس نیاز سیستم ۱۰ – ۰ ولت یا ۵ – ۰ ولت را انتخاب کرد.

میزان دقت، جنبه مهمی است که بینشی در مورد این‌که اندازه‌گیری‌های سنسور فشار مذاب چقدر قابل اعتماد و دقیق هستند، می‌دهد. در واقع میزان دقت نشان می‌دهد که اندازه‌گیری‌های سنسور چقدر به مقدار فشار واقعی نزدیک است. در این حالت، دقت سنسور به صورت درصدی از محدوده اندازه‌گیری در مقیاس کامل (FS) بیان می‌شود.

برای سری PT124B-125/125T میزان دقت برابر با ≤ 0.5± % FS می‌باشد. نماد ≤ به معنای کم‌تر یا مساوی است و 0.5 % FS نشان‌دهنده انحراف قابل قبول از مقدار فشار واقعی است. بنابراین خوانش سنسور می‌تواند تا ۰.۵ درصد بالاتر یا کم‌تر از فشار واقعی باشد.
از نظر عملی، اگر سنسور ۱۰۰ بار را نشان دهد، فشار واقعی می‌تواند ۰.۵٪ بیشتر یا کم‌تر از آن باشد. بنابراین، اندازه‌گیری اطمینان در دقت سنسور در یک تحمل مشخص را فراهم می‌کند.
این سطح از دقت به‌طور کلی برای بسیاری از کاربردهای صنعتی کاملا خوب است و تضمین می‌کند که می‌توان برای کنترل و نظارت دقیق به خوانش‌های سنسور اعتماد کرد.

از ویژگی‌های برجسته‌ی سری PT124B-125/125T اضافه شدن یک سنسور دما است که لایه دیگری از تطبیق‌پذیری را برای سنسور فشار مذاب به ارمغان می‌آورد. سنسورهای دمای این سری از انواع زیر هستند:

  1. ترموکوپل نوع J:
    ترموکوپل‌ها سنسورهای دما هستند که بر اساس اثر Seebeck کار می‌کنند . ترموکوپل نوع J به‌طور خاص از سیم‌های آهنی و کانستانتان استفاده می‌کند و به دلیل دامنه دما و دوام گسترده‌اش شناخته شده است.
  2. ترموکوپل نوع K:
    نوع دیگری از ترموکوپل، ترموکوپل نوع K، از سیم‌های کروم و آلومل استفاده می‌کند . این نوع به‌طور گسترده استفاده می‌شود و تعادل خوبی بین دقت و محدوده دما ارائه می‌دهد.
  3. ترموکوپل نوع E:
    ترموکوپل نوع E از سیم‌های کرومل و کنستانتان استفاده می‌کند. این مدل ترموکوپل به دلیل دقت بالا در دماهای پایین‌تر شناخته شده است و معمولا در کاربردهای برودتی استفاده می‌شود.
  4. RTD – PT 100:
    عبارت RTD مخفف Resistance Temperature Detector است و PT100 به آشکارساز دمای مقاومت پلاتین با مقاومت ۱۰۰ اهم در ۰ درجه سانتی‌گراد اشاره دارد. RTD‌ها به دلیل دقت و پایداری بالا معروف هستند.

قابلیت تجهیز سنسور فشار مذاب به سنسور دما به این معنی است که می‌توان هم‌زمان دما را در کنار فشار در طول فرآیندهای ذوب اندازه‌گیری و نظارت کرد.
بسته به نیازهای کاربردی خاص برنامه، می‌توان نوع سنسور دما را انتخاب کرد که به بهترین وجه با محدوده دما و دقت مورد نیاز برای فرآیند مطابقت دارد.
ترموکوپل‌ها اغلب به دلیل دوام و محدوده دمایی وسیع‌تر انتخاب می‌شوند، در حالی که RTD‌هایی مانند PT100 دقت بالایی را به خصوص در دماهای متوسط ارائه می‌دهند.
بنابراین، نه تنها اندازه‌گیری دقیق فشار دریافت می‌شود، بلکه مزایای اضافی نظارت بر دما را نیز به دست می آورد که نمای جامعی از فرآیندهای ذوب ارائه می‌دهد.

ولتاژ تغذیه به ولتاژ الکتریکی مورد نیاز برای تغذیه سنسور فشار مذاب اشاره دارد. این منبع انرژی است که حسگر را فعال نگه می‌دارد و به آن امکان می‌دهد اندازه‌گیری‌های خود را انجام دهد و داده‌ها را انتقال دهد.
ولتاژ تغذیه مورد نیاز برای این سری ۲۴ ولت دی سی می‌باشد. ۲۴ ولت سطح ولتاژ را مشخص می‌کند و DC مخفف جریان مستقیم است. به عبارت دیگر سنسور به منبع تغذیه جریان مستقیم با ولتاژ ۲۴ ولت نیاز دارد و برای عملکرد صحیح سنسور فشار مذاب لازم است.
این یک سطح ولتاژ رایج در تنظیمات صنعتی است و اغلب برای تغذیه سنسورها و دستگاه‌های مختلف استفاده می‌شود. یک ولتاژ تغذیه پایدار است و به‌طور گسترده‌ای مورد استفاده قرار می‌گیرد، و آن را برای ادغام در سیستم‌های مختلف راحت می‌کند.
هنگام راه اندازی سیستم، باید اطمینان حاصل کرد که منبع تغذیه الزامات ولتاژ مشخص شده را برآورده می‌کند تا از عملکرد بهینه سنسور فشار مذاب اطمینان حاصل شود.

محدوده دمای دیافراگم برای درک شرایط محیطی که حسگر فشار مذاب می‌تواند به‌طور موثر در آن کار کند، کلیدی است و به دامنه دمایی اشاره دارد که در آن دیافراگم سنسور فشار مذاب می‌تواند عملکرد و دقت خود را حفظ کند. در سری PT124B-125/125T بهترین دامنه دمایی برای دیافراگم ۴۰۰ – ۰ درجه سانتی گراد می‌باشد. به این معنا که اگر فرآیندهای ذوب شامل دماهایی در محدوده ۴۰۰ – ۰ درجه سانتیگراد است، این سنسور برای آن کاربرد مناسب است. دیافراگم، یک جزء حیاتی برای سنجش فشار، طراحی شده است تا در این محدوده دما مقاومت کند و عملکرد مطلوبی داشته باشد.
بنابراین برای کاربردهایی که طیف وسیعی از دماها را شامل می‌شود، انعطاف‌پذیری را فراهم می‌کند، که در بسیاری از فرآیندهای ذوب صنعتی رایج است.

مشخصات مکانیکی سنسور فشار مذاب ZHYQ سری PT124B-125/125T

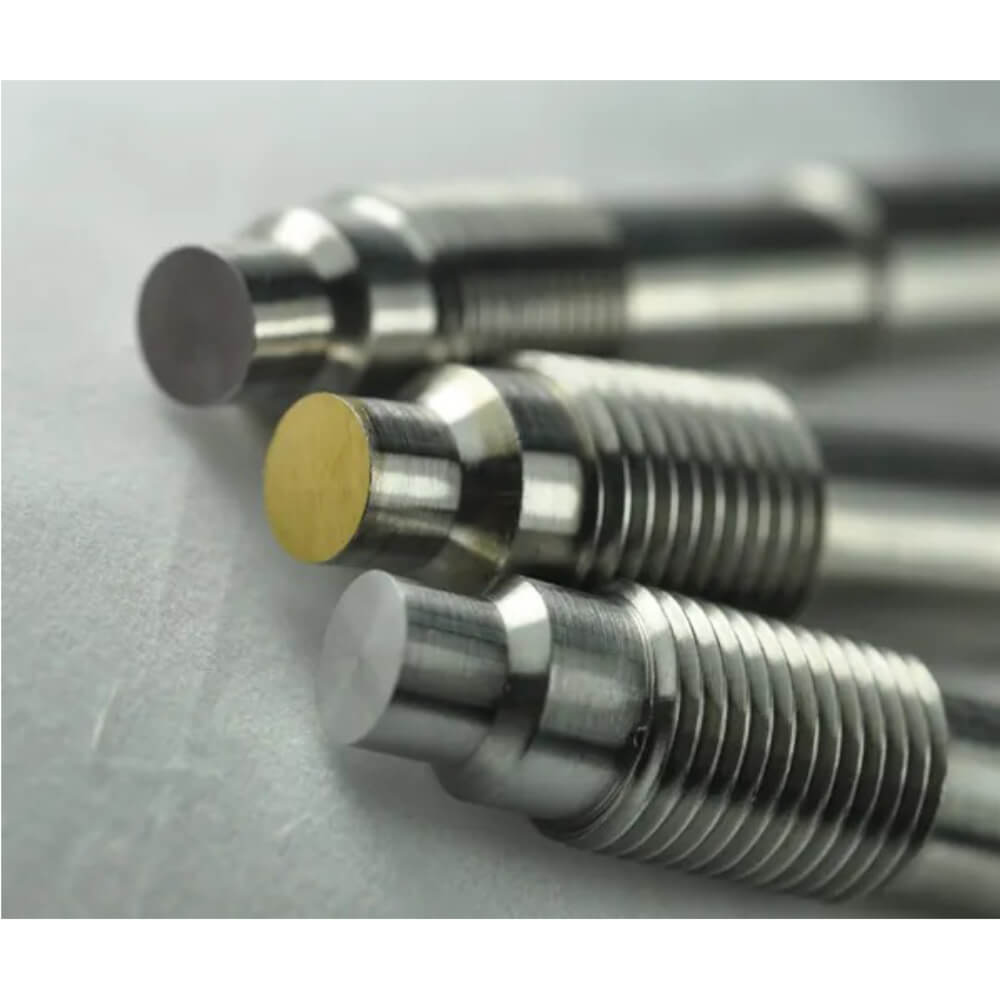

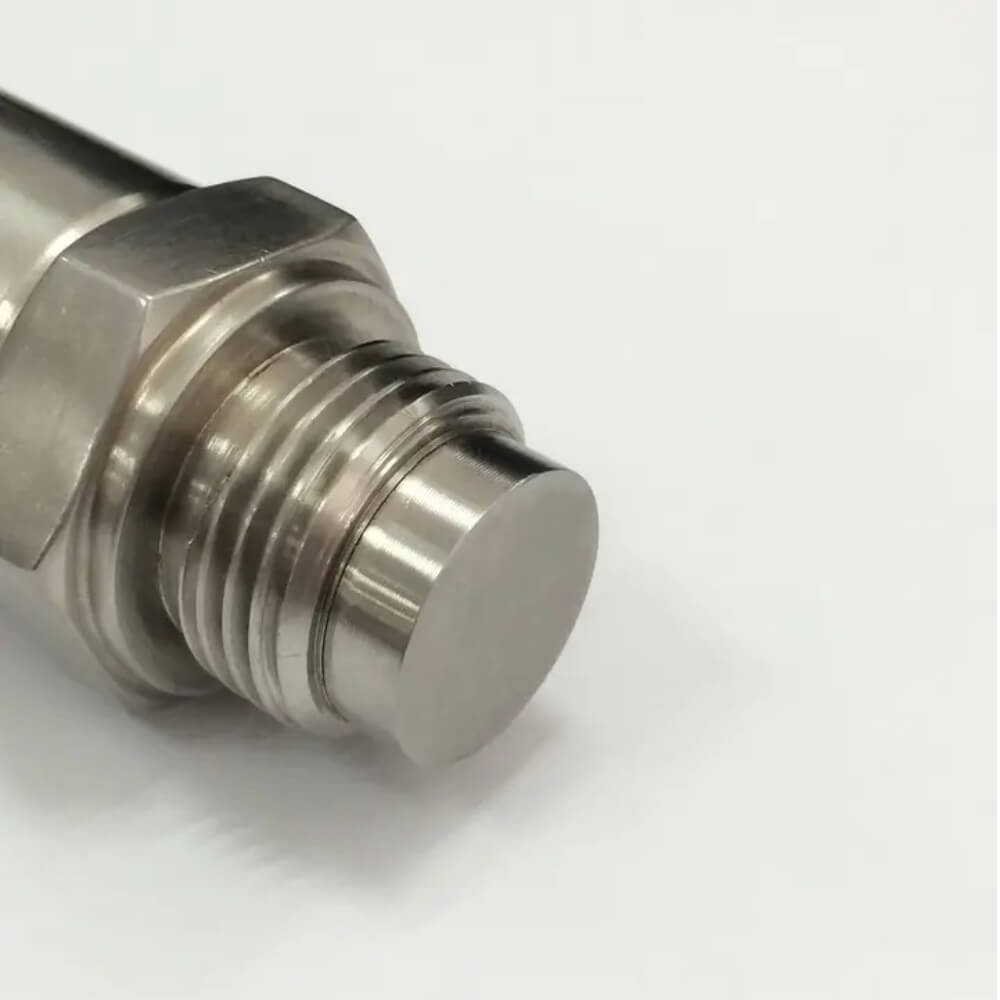

نحوه اتصال فیزیکی سنسور فشار مذاب به سیستمی‌که اندازه‌گیری می‌کند اشاره به نوع اتصال مکانیکی دارد و در سنسور فشار مذاب ZHYQ سری PT124B-125/125T انواع اتصال مکانیکی عبارتند از:

  • 1/2-20UNF:
    در این نوع اتصال عدد ۱.۲ به قطر اتصال برحسب اینچ اشاره دارد و عبارت 20UNF مخفف Unified National Fine thread است و نوع رزوه و گام را مشخص می‌کند. در این مورد، این یک رزوه ظریف با ۲۰ رزوه در هر اینچ است.
  • M14 × 1.5:
    در این گزینه عبارت M14 به قطر بر حسب میلی‌متر اشاره دارد. عدد ۱.۵ نیز گام را مشخص می‌کند که فاصله بین رزوه‌ها است و برابر با ۱.۵ میلی‌متر است.
  • M18 × 1.5:
    مشابه گزینه قبلی، M18 قطر بر حسب میلی‌متر و ۱.۵ همان گام رزوه است.
    این مشخصات گزینه‌هایی را برای اتصال مکانیکی بر اساس اندازه و گام رزوه ارائه می‌دهد. انتخاب بین آن‌ها ممکن است به اجزای موجود در سیستم یا ترجیحات خاص بستگی داشته باشد.

نکته کلیدی این است که باید از سازگاری با تجهیزات موجود اطمینان حاصل کرد. رزوه‌های موجود در سیستم بررسی شود تا مشخص گردد با کدام یک از اتصالات مطابقت دارد و یک اتصال ایمن و قابل اطمینان را فراهم می‌کند.
بنابراین انتخاب بهتر به نیازهای سیستم و اجزایی که با آن‌ها کار می‌کند بستگی دارد. اگر سیستم از رزوه‌های مبتنی بر اینچ استفاده می‌کند، ممکن است 1/2UNF ترجیح داده شود. اگر متریک باشد، M14 × 1.5 یا M18 × 1.5 می‌تواند مناسب باشد.

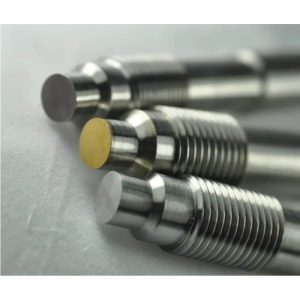

این اتصالات مکانیکی در این سری می‌توانند از جنس ۳ نوع ماده مختلف باشد:

  1. فولاد ضد زنگ 5-15 PH:
    15-5 PH یک آلیاژ فولاد ضد زنگ رسوب سخت است. مقاومت در برابر خوردگی عالی و استحکام بالا را ارائه می‌دهد. معمولا در کاربردهایی که هم مقاومت در برابر خوردگی و هم استحکام بسیار مهم هستند، مانند قطعات هوافضا و تجهیزات صنعتی خاص استفاده می‌شود.
  2. اینکونل:
    از سوپرآلیاژهای نیکل-کروم است که به دلیل مقاومت عالی در برابر دماهای بالا و خوردگی شناخته شده است و به‌طور گسترده در محیط‌های سخت مانند هوافضا، پردازش شیمیایی و کاربردهای دریایی استفاده می‌شود.
  3. Hastlloy C:
    هستلوی C یک آلیاژ نیکل-کروم-مولیبدن با مقاومت در برابر خوردگی استثنایی در طیف وسیعی از محیط‌های تهاجمی است. این آلیاژ معمولا در پردازش شیمیایی، کنترل آلودگی و کاربردهای نفت و گاز استفاده می‌شود.

انتخاب این مواد برای اتصال مکانیکی دوام و مقاومت در برابر خوردگی را تضمین می‌کند و سنسور فشار مذاب را برای محیط‌های چالش برانگیز و سخت مناسب می‌کند.
هر ماده دارای خواص خاصی است که آن را برای کاربردهای خاص مناسب می‌کند. برای مثال، اگر فرآیند شامل قرار گرفتن در معرض دمای بالا یا مواد شیمیایی تهاجمی ‌باشد، استحکام Inconel یا Hastelloy C ممکن است سودمند باشد.
استفاده از مواد با کیفیت بالا به طول عمر و قابلیت اطمینان سنسور فشار مذاب در تنظیمات صنعتی مختلف کمک می‌کند.
برای انتخاب مواد سازنده اتصالات مکانیکی، باید شرایط محیطی و ماهیت کاربرد را در نظر گرفت. اگر مقاومت در برابر خوردگی و استحکام بالا حیاتی است، فولاد ضد زنگ 15-5 PH انتخاب خوبی است. برای شرایط شدیدتر، Inconel یا Hastelloy C ممکن است ترجیح داده شوند.

مشخصات طول غلاف به طول بخش غلاف سنسور فشار مذاب اشاره دارد. در مورد این سری، مقادیر به عنوان ۱۵۲، ۲۲۸ و ۳۰۴ میلی‌متر داده می‌شود.
طول غلاف یک عامل مهم در تعیین نحوه نصب و قرارگیری سنسور در سیستم است.
یک غلاف کوتاه تر (مثلا ۱۵۲ میلی‌متر) ممکن است برای کاربردهایی که فضا محدود است یا نیاز دارد که سنسور به نقطه اندازه‌گیری فشار نزدیک باشد، مناسب می‌باشد.
غلاف‌های بلندتر (مثلا ۲۲۸ میلی‌متر یا ۳۰۴ میلی‌متر) انعطاف‌پذیری بیشتری را در نصب فراهم می‌کنند و این امکان را می‌دهند سنسور را در فاصله بیشتری از نقطه اعمال فشار قرار داد.
همچنین انتخاب طول غلاف به نیازهای خاص ماشین آلات و فضای موجود برای نصب سنسور بستگی دارد.
قبل از تصمیم گیری جهت انتخاب طول غلاف، باید محدودیت‌های فضا و نیازهای نصب دستگاه را ارزیابی کرد. طول غلافی انتخاب می‌شود که امکان قرارگیری بهینه سنسور و اندازه‌گیری دقیق فشار را در کاربرد خاص فراهم کند.

طول کپیلاری منعطف سنسور فشار مذاب برای این سری ترانسمیتر فشار مذاب ۴۶۰ میلی‌متر می‌باشد. این طول لوله انعطاف‌پذیری است که سنسور را به ابزار اندازه‌گیری یا سیستم کنترل متصل می‌کند. انعطاف‌پذیری این امکان را برای نصب و موقعیت‌یابی آسان سنسور فراهم می‌کند.
طول کپیلاری منعطف برای انعطاف‌پذیری در نصب سنسور بسیار مهم است، به خصوص زمانی که سنسور نیاز به قرار گرفتن در فاصله‌ای از ابزار اندازه‌گیری یا سیستم کنترل دارد.
یک کپیلاری منعطف طولانی‌تر، آزادی بیشتری را در قرار دادن سنسور، با تنظیمات مختلف و پیکربندی ماشین آلات، امکان‌پذیر می‌کند. این مشخصه به ویژه در سناریوهایی مفید است که سنسور باید در فضاهای سخت یا تنگ قرار گیرد و کپیلاری منعطف سازگاری لازم را فراهم می‌کند.

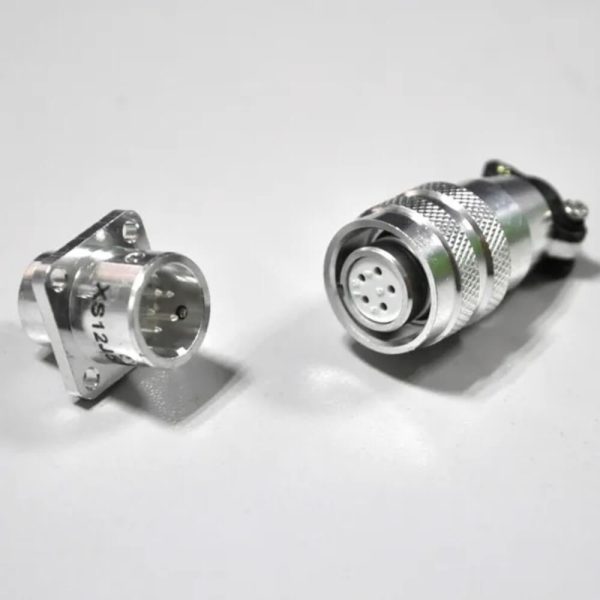

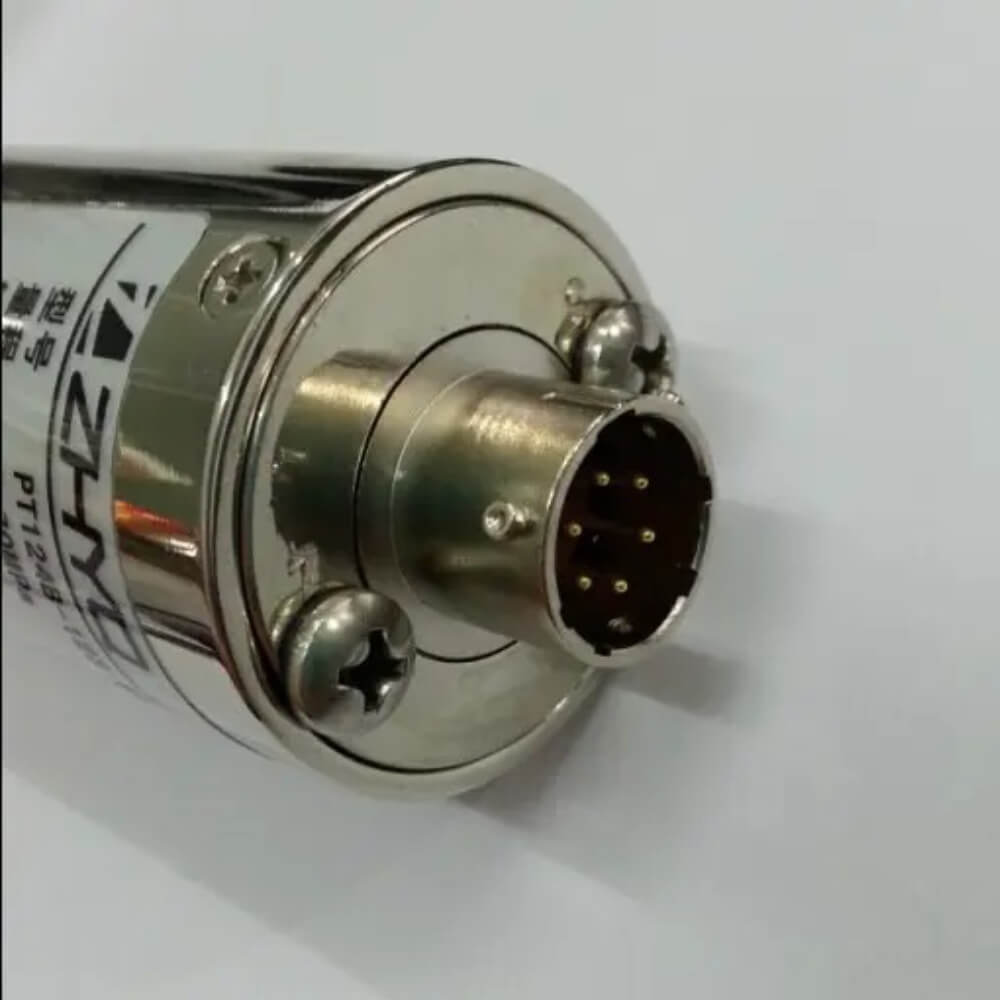

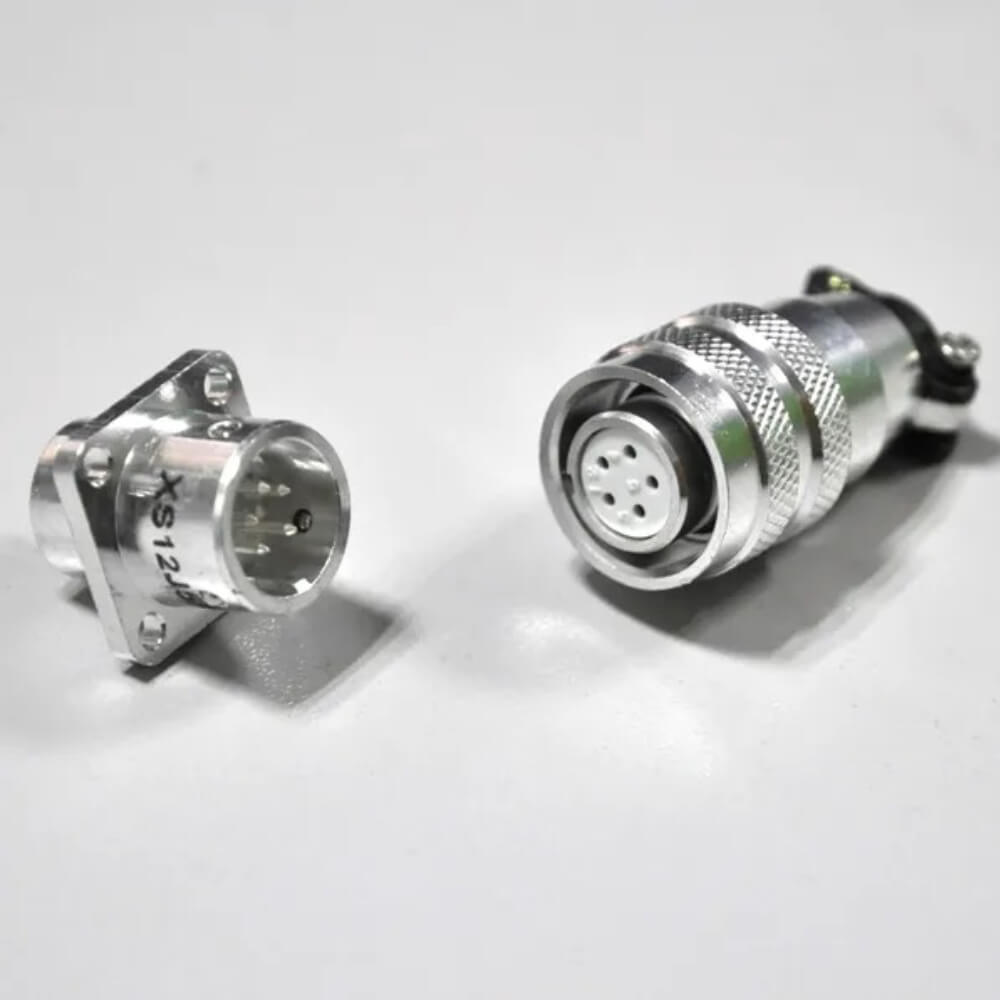

نوع اتصال الکتریکی به نحوه اتصال سیم‌کشی الکتریکی سنسور فشار مذاب اشاره دارد، و در این مورد، از نوع 1/2NPT Conduit Cable می‌باشد. در این‌جا عدد ۱.۲ به اندازه مجرا، بر حسب اینچ اشاره دارد. عبارت NPT مخفف National Pipe Thread است و یک رزوه استاندارد است که معمولا برای اتصالات لوله استفاده می‌شود. Conduit نیز یک لوله یا لوله محافظ است که سیم‌کشی برق را در خود جای داده و حفاظت و نصب تمیزی را فراهم می‌کند.
این نوع اتصال معمولا در تنظیمات صنعتی به دلیل قابلیت اطمینان و سازگاری با سیستم‌های مختلف مورد استفاده قرار می‌گیرد.
به‌طور کلی، 1/2NPT Conduit Cable یک انتخاب قابل اعتماد است، اما اتصال بهتر اتصالی است که با نیازهای سیستم هماهنگ است و اتصال الکتریکی یکپارچه و ایمن را تضمین می‌کند.

ویژگی صفر و اسپن قابل تنظیم در سری سنسورهای فشار مذاب سری PT124B-125/125T به توانایی کالیبره کردن و تنظیم دو پارامتر کلیدی صفر و اسپن اشاره دارد.
صفر به سیگنال خروجی سنسور در زمانی که فشاری اعمال نمی‌شود اشاره دارد. این نقطه مرجع پایه است. به عبارت دیگر، زمانی که سنسور در حالت بدون فشار یا در حداقل فشاری است که می‌تواند اندازه‌گیری کند، خروجی را نشان می‌دهد.
قابلیت صفر قابل تنظیم اجازه می‌دهد تا سنسور طوری کالیبره شود تا زمانی که فشاری وارد نمی‌شود، سیگنال مورد نظر را صادر کند. این دقت را تضمین می‌کند و سنسور را با نیازهای سیستم هماهنگ می‌کند.
اسپن محدوده کامل سیگنال خروجی سنسور را هنگامی‌که تحت حداکثر فشاری قرار می‌گیرد که می‌تواند اندازه‌گیری کند را نشان می‌دهد. ویژگی اسپن قابل تنظیم کاربر را قادر می‌سازد تا سیگنال خروجی سنسور را در نقطه فشار حداکثر تنظیم کند. این کالیبراسیون تضمین می‌کند که سنسور خروجی دقیق و قابل اعتمادی را در کل محدوده فشار ارائه ‌دهد.
قابلیت صفر و اسپن قابل تنظیم امکان کنترل کالیبراسیون سنسور و تنظیم عملکرد آن مطابق با نیازهای برنامه را می‌دهد.
همچنین تضمین می‌کند که سنسور خوانش‌های دقیق را، هم در فشارهای پایین (صفر) و هم در فشارهای بالا (Span) ارائه می‌دهد، که قابلیت اطمینان کلی اندازه‌گیری فشار را افزایش می‌دهد.
داشتن این ویژگی قابل تنظیم به این معنی است که می‌توان خروجی سنسور را مطابق با مشخصات دقیق سیستم تنظیم کرد و از عملکرد مطلوب اطمینان حاصل نمود.

از دیگر ویژگی‌های مهم و قابل ذکر این سری کالیبراسیون داخلی با مقاومت شانت با مقدار 1% ± 80% می‌باشد. کالیبراسیون شانت روشی است که برای تایید یا تنظیم کالیبراسیون سنسور با وارد کردن یک سیگنال شناخته شده (شانت) به ورودی سنسور استفاده می‌شود. در نتیجه امکان تایید یا تنظیم کالیبراسیون را بدون تغییر فشار اعمال شده واقعی فراهم می‌کند.
1% ± 80% فشار در مقیاس کامل را مشخص می‌کند که در آن کالیبراسیون داخلی با مقاومت شانت انجام می‌شود. در این مورد، در ۸۰٪ محدوده فشار در مقیاس کامل است.
±۱٪ نشان‌دهنده انحراف قابل قبول از ۸۰ درصد تعیین شده است.
کالیبراسیون داخلی با مقاومت شانت در ۸۰٪ این امکان را به سنسور می‌دهد تا بدون نیاز به تغییرات فشار خارجی تحت یک فرآیند کالیبراسیون در یک سطح فشار خاص در محدوده خود قرار گیرد.
این ویژگی تضمین می‌کند که خروجی سنسور دقیق و قابل اعتماد باقی می‌ماند، به خصوص در نقطه ۸۰ درصد مشخص شده از محدوده فشار.
داشتن کالیبراسیون داخلی با مقاومت شانت به عنوان بخشی از قابلیت‌های سنسور به این معنی است که می‌توان بررسی‌ها یا تنظیمات کالیبراسیون را بدون اعمال فشار خارجی به راحتی انجام داد و به دقت و قابلیت اطمینان سنسور کمک می‌کند.

نحوه نصب سنسور فشار مذاب ZHYQ سری PT124B-125/125T

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

  • محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-125/125T
نوع سنسورترانسمیتر فشار مذاب
مدلغلاف سخت + کپیلاری منعطف
غلاف سخت + کپیلاری منعطف + سنسور دما
اصل اندازه گیریپل ویتستون، استرین گیج
دامنه فشار کاری (bar)از ۳۵-۰ تا ۱۵۰۰-۰
دامنه فشار کاری (psi)از ۱۴۵۰-۰ تا ۲۱۷۵۵-۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۱۵۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۱۷۵۵.۷
خروجی4-20 mA
0-10 V
0-5 V
دقت و درستی≤ ± 0.5 %FS
سنسور دمابله
نوع سنسور دماThermocouple - J
Thermocouple - K
Thermocouple - E
RTD - PT100
ولتاژ تغذیه24 V DC
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۴۰۰
اتصال مکانیکی1/2″-20UNF
M14 x 1.5
M18 x 1.5
جنس اتصال مکانیکی15-5 PH Stainless Steel
Inconel
Hastelloy C
طول غلاف [mm]۱۵۲
۲۲۸
۳۰۴
طول کپیلاری [mm]۴۶۰
اتصال الکتریکی1/2" NPT Conduit Cable
تنظیم نقطه صفربله
تنظیم نقطه اسپنبله
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلی80% ± 1%
تاییدیه و گواهینامه هاEx NEPSI | China
CMC (China Metrology Certification) | China
RCQM | Global
درجه محافظت در برابر انفجارExibllCT4
دستورالعمل های انطباق و مقرراتCE | European Community
  • تولید ورق و فیلم‌های پلاستیکی
  • نصب بر پمپ مذاب و اندازه گیری رِئولوژی
  • ساخت لوله و پروفیل
  • فرآیند بازیافت
  • فرآیند روکش کردن سیم
  • ساخت الیاف مصنوعی
نام فایللینک دانلود
دیتاشیتPDF Icon
