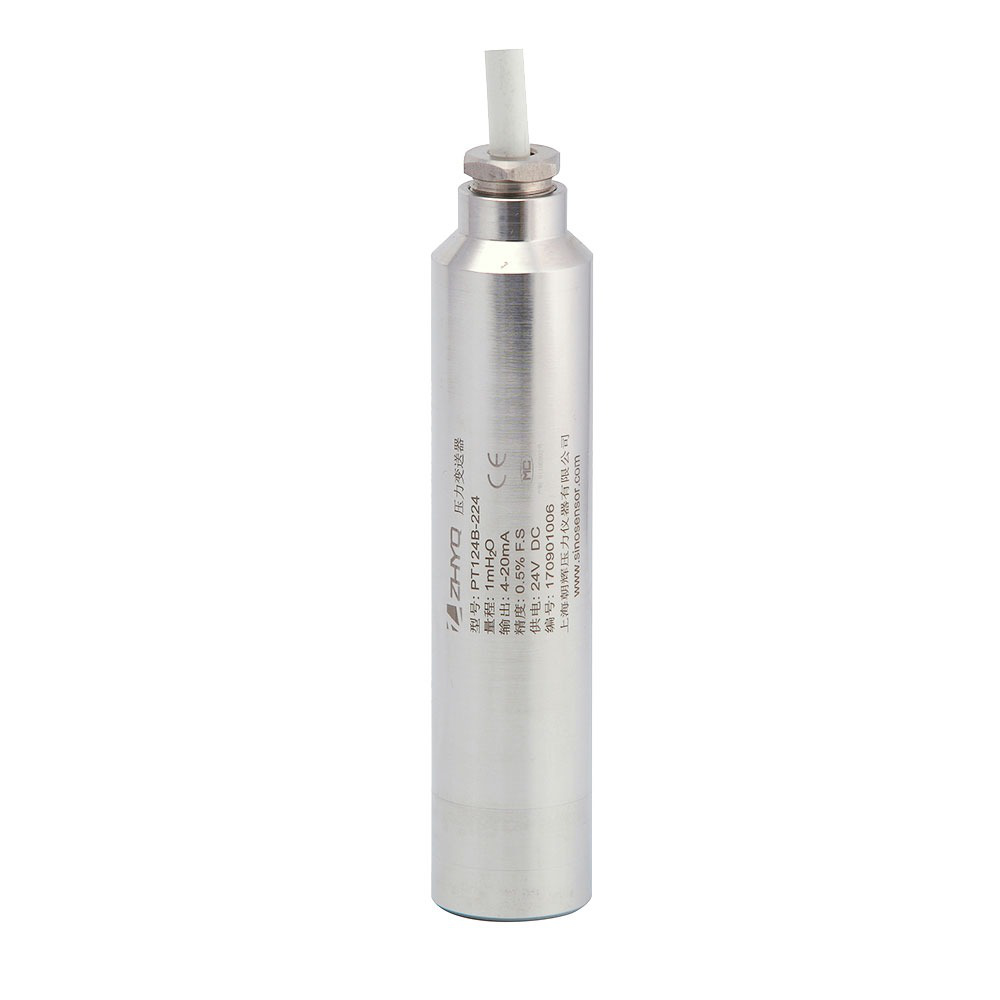

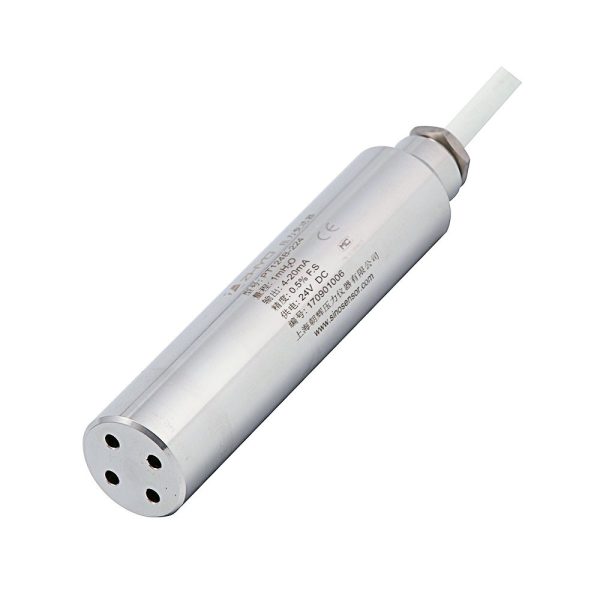

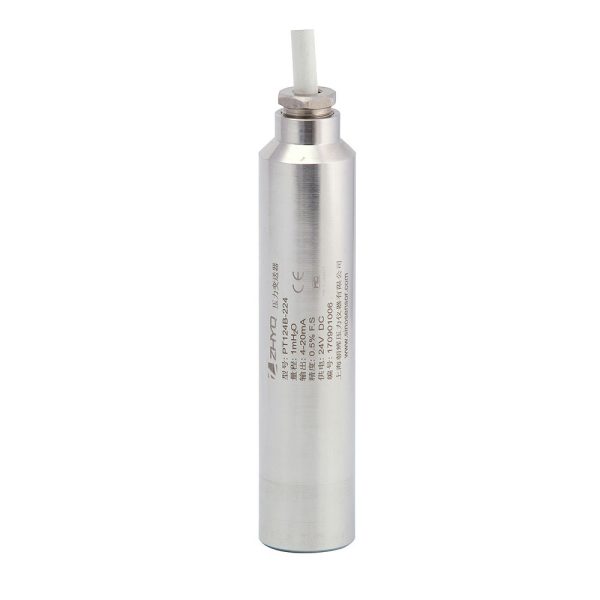

ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

(دیدگاه 1 کاربر)

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی‌ها:

  • فشار مرجع: نسبی (گیج)
  • دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار / از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب
  • دقت (FS%): ±۰.۲۵، ±۰.۵، ±۱
  • خروجی: ۲۰-۴ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
  • اتصال مکانیکی:‌ Throw-in، Screw thread
  • جنس اتصال مکانیکی: تترا فلوئورو اتیلن، فولاد ضد زنگ (316L)، Hastelloy
  • اتصال الکتریکی: کابل خروجی ونتد | Vented cable (IP68)

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224 یک سنسور اهرمی از نوع غوطه‌وری است که می‌تواند تغییر سطوح مختلف را به سیگنال جریانی استاندارد تبدیل کند. که با این سیگنال خروجی می‌تواند تغییرات را به اتاق‌های کنترل، کنترلرها و آلارم‌ها و دیگر ابزار برای نظارت و کنترل سطح انتقال داد. از این سنسور سطح می‌توان برای تشخیص سطح مایعات مختلف خورنده قوی استفاده کرد.

در پروب و کابل سنسور از تفلون استفاده شده‌است که می‌تواند مستقیما به اعماق مخزن برود تا تغییرات سطح مایع را حس کند. PT124B-224 ساختار کاملا مهر و موم شده دارد که مزایای آن مقاومت در برابر خوردگی قوی‌تر در برابر مایعات اسیدی یا قلیایی، نفت، مواد شیمیایی می‌باشد. دیگر ویژگی‌های این سنسور ساختار ساده به همراه نصب آسان و تطبیق‌پذیری می‌باشد.



در ارتباط با این محصول بخوانید:

بررسی تخصصی ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

اصل اندازه‌گیری دیفیوز سیلیکون یک فناوری رایج در ترانسمیترهای فشار است. در یک ترانسمیتر فشار، فناوری دیفیوز سیلیکون شامل استفاده از یک عنصر حسگر مبتنی بر سیلیکون برای اندازه‌گیری فشار است. این عنصر حسگر حاوی یک دیافراگم است که در پاسخ به تغییرات فشار خم می‌شود. سپس انحراف دیافراگم به یک سیگنال الکتریکی تبدیل می‌شود که متناسب با فشار اعمال شده‌است. مزایای فناوری دیفیوز سیلیکون عبارتند از:

  • دقت: ترانسمیتر‌های فشار دیفیوز سیلیکونی به دلیل سطوح دقت بالای خود شناخته می‌شوند و اندازه‌گیری فشار دقیق را ارائه می‌دهند. این ویژگی برای کاربردهایی که دقت در آن‌ها حیاتی است، مانند فرآیندهای صنعتی یا تنظیمات آزمایشگاهی، بسیار مهم است.
  • پایداری: این ترانسمیترها پایداری طولانی مدت عالی را ارائه می‌دهند، به این معنی که کالیبراسیون خود را برای مدت طولانی حفظ می‌کنند و در نتیجه خوانش فشار قابل اعتماد و ثابت در طول زمان را تضمین می‌کند و نیاز به کالیبراسیون مجدد و مکرر را کاهش می‌دهد.
  • محدوده فشار گسترده: ترانسمیترهای فشار دیفیوز سیلیکونی اغلب می‌توانند طیف وسیعی از اندازه‌گیری فشار را انجام دهند و آن‌ها را برای کاربردهای مختلف همه کاره می‌کند. آن‌ها می‌توانند فشارهای کم و فشار بالا را با دقت اندازه‌گیری کنند و در شرایط کاری مختلف، انعطاف‌پذیری را ارائه دهند.

اما داشتن اصل اندازه‌گیری از نوع دیفیوز سیلیکون در ترانسمیترهای فشار از جمله سری PT124B-224 معایبی نیز دارد:

  • محدودیت‌های دما: ترانسمیترهای دیفیوز سیلیکونی ممکن است در محیط‌های با دمای شدید محدودیت‌هایی داشته باشند. دمای بسیار بالا یا پایین می‌تواند بر عملکرد یا طول عمر سنسور تاثیر بگذارد، بنابراین مهم است که مطمئن شوید ترانسمیتر انتخابی برای شرایط دمایی خاص شما مناسب است.
  • حفاظت از فشار بیش از حد: بسته به طراحی، برخی از ترانسمیترهای دیفیوز سیلیکونی ممکن است محدودیت‌هایی در حفاظت از فشار بیش از حد داشته باشند. برای جلوگیری از آسیب احتمالی به ترانسمیتر، مهم است که حداکثر فشار را در نظر بگیرید و اطمینان حاصل کنید که با نیازهای برنامه شما مطابقت دارد.

به‌طور کلی، فناوری دیفیوز سیلیکون راه حلی مطمئن و دقیق برای اندازه‌گیری فشار ارائه می‌دهد. با درک مزایا و معایب، تصمیم آگاهانه‌ای در مورد این‌که این فناوری برای کاربرد خاص شما مناسب است داشته‌باشید.

فشار مرجع نسبی (گیج) در ترانسمیتر فشار سری PT124B-224، به این معنی است که فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کند. به عبارت دیگر، خوانش فشار را با توجه به فشار هوای محیط اطراف خود ارائه می‌دهد.

نحوه کار به این صورت است که ترانسمیتر، اختلاف فشار اعمال شده و فشار اتمسفر را اندازه‌گیری می‌کند. اگر ترانسمیتر فشار گیج مقدار ۰ را نشان دهد، به این معنی است که فشار اعمال شده برابر با فشار اتمسفر در آن مکان خاص است. خوانش‌های مثبت نشان‌دهنده فشارهای بالاتر از فشار اتمسفر است، در حالی که خوانش‌های منفی بیان‌گر فشار کمتر از فشار اتمسفر است.

ویژگی فشار مرجع نسبی (گیج) معمولا در برنامه‌هایی استفاده می‌شود که باید فشار را نسبت به محیط اطراف بدانید. در صنایع مختلف مانند سیستم‌های HVAC (گرمایش،سرمایش و تهویه مطبوع)، سیستم‌های پنوماتیکی و کاربردهای صنعتی عمومی مفید است.

محدوده فشار ذکر شده برای ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224 ، از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار / از ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب است که اطلاعاتی را در مورد حداقل و حداکثر فشارهایی که ترانسمیتر فشار می‌تواند به دقت اندازه‌گیری کند، ارائه می‌دهد. .
محدوده‌ی از ۱۰۰ – ۰ میلی‌بار تا ۵ – ۰ بار، بدان معناست که ترانسمیتر فشار بسته به مدل یا نوع خاص مد نظر، می‌تواند فشار حداقل ۰ بار و حداکثر ۱۰۰ یا ۵ بار را با دقت اندازه‌گیری کند.

محدوده فشار ز ۱ – ۰ متر آب تا ۵۰ – ۰ متر آب، بر حسب واحد mH2O (متر آب) می‌باشد و نشان‌دهنده محدوده فشاری است که ترانسمیتر می‌تواند بر حسب ارتفاع ستون آب اندازه‌گیری کند. مشابه محدوده قبلی، بسته به مدل یا نوع خاص، از ۰ شروع می‌شود و تا ۱ یا ۵۰ متر آب گسترش می یابد.

مشخصات عملکرد ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

دقت ارائه شده برای این سری از ترانسمیتر فشار، نشان‌دهنده سطح دقتی است که می‌توانید از خوانش‌های اندازه‌گیری ترانسمیتر فشار انتظار داشته باشید. دقت در سری PT124B-224
برابر با مقادیر ≤ 1±  % FS و ≤ 0.5±  % FS و ≤ 0.25±  % FS می‌باشد.
≤ 1±  % FS، بدان معنی است که دقت ترانسمیتر فشار در محدوده ۱±٪ از مقدار تمام مقیاس (FS) است. مقدار تمام مقیاس به حداکثر محدوده فشاری که ترانسمیتر می‌تواند اندازه‌گیری کند اشاره دارد.
همچنین دقت ≤ 0.5±  % FS، بیان‌کننده سطح بالاتری از دقت در مقایسه با مقدار قبلی است. این نشان می‌دهد که دقت ترانسمیتر فشار در محدوده ۰.۵±٪ از مقدار مقیاس کامل می‌باشد.
مقدار دقت ≤ 0.25±  % FS نشان‌دهنده بالاترین سطح دقت مشخص شده‌است. این نشان می‌دهد که دقت ترانسمیتر فشار در محدوده ۰.۲۵±٪ از مقدار مقیاس کامل است. برای مثال، با در نظر گرفتن حداکثر دامنه ۱۰۰ بار، دقت ≤ 0.25±  % FS به این معنی است که حداکثر خطای بالقوه در اندازه‌گیری می‌تواند ۰.۲۵± بار باشد.

ویژگی دقت در این سری از ترانسمیتر فشار هیدرواستاتیک ضد خوردگی جزییاتی از جمله خطی بودن، تکرارپذیری، و هیسترزیس را شامل می‌شود. خطی بودن به این اشاره دارد که چگونه خروجی ترانسمیتر فشار از یک رابطه خطی با فشار اعمال شده پیروی می‌کند. مقدار خطی بالا نشان‌دهنده خروجی دقیق‌تر است که با فشار واقعی مطابقت دارد.

تکرارپذیری به توانایی ترانسمیتر فشار در ارائه اندازه‌گیری‌های ثابت در شرایط فشار یکسان اشاره دارد. یک مقدار تکرارپذیری بالا نشان می‌دهد که ترانسمیتر نتایج بسیار سازگار و قابل اعتمادی را تولید می‌کند.

همچنین هیسترزیس به تفاوت در خوانش‌های خروجی برای مقدار فشار یکسان، بسته به افزایش یا کاهش فشار اشاره دارد. مقدار هیسترزیس کم نشان می‌دهد که ترانسمیتر فشار دارای حداقل اثرات حافظه است و بدون توجه به جهت فشار، قرائت دقیقی را ارائه می‌دهد.

این مشخصات و جزییات اضافی به شما اطمینان می‌دهد که ترانسمیتر فشار برای ارائه اندازه‌گیری‌های دقیق، قابل تکرار و قابل اعتماد با در نظر گرفتن عواملی مانند خطی بودن، تکرارپذیری و هیسترزیس طراحی شده‌است.

با درک دقت و مشخصات دقیق، می‌توانید ارزیابی کنید که ترانسمیتر فشار چقدر نیازهای اندازه‌گیری خاص شما را برآورده می‌کند.

پایداری طولانی مدت ترانسمیتر فشار در یک دوره یک ساله ≤ 0.2±  % FS می‌باشد که نشان‌دهنده حداکثر دریفت پتانسیل یا تغییر در خروجی اندازه‌گیری ترانسمیتر فشار در طول زمان است. مقدار 0.2±  % FS نشان می‌دهد که حداکثر انحراف از مقدار کالیبراسیون اولیه در ۰.۲٪ از محدوده مقیاس کامل (FS) است.
برای مثال اگر ترانسمیتر فشار دارای محدوده مقیاس کامل ۱۰۰ بار باشد، مشخصات پایداری طولانی مدت ≤ 0.2±  % FS در هر سال به این معنی است که در طول یک سال، خروجی اندازه‌گیری ممکن است حداکثر ۰.۲± بار انحراف داشته باشد.

هدف از ارائه مشخصات پایداری طولانی مدت این است که درک کنیم که ترانسمیتر فشار چقدر دقت کالیبراسیون و اندازه‌گیری خود را در مدت زمان طولانی حفظ می‌کند. مقدار پایین‌تر، پایداری طولانی مدت بهتری را نشان می‌دهد، به این معنی که ترانسمیتر فشار کمتر احتمال دارد در طول زمان افت قابل توجهی را در قرائت‌های اندازه‌گیری خود تجربه کند.

توجه به این نکته مهم است که پایداری طولانی مدت می‌تواند تحت تاثیر عوامل مختلفی مانند شرایط محیطی، تغییرات دما و شرایط استفاده قرار گیرد. بنابراین، توصیه می‌شود که به صورت دوره‌ای ترانسمیتر فشار را مطابق دستورالعمل سازنده بررسی و کالیبره کنید تا از دقت و پایداری مداوم اطمینان حاصل کنید.

زمان پاسخ‌گویی 10ms > نشان می‌دهد که ترانسمیتر فشار دارای زمان پاسخ‌گویی کمتر از ۱۰ میلی‌ثانیه است. زمان پاسخ‌گویی به مدت زمانی که طول می‌کشد تا ترانسمیتر فشار در پاسخ به تغییر فشار اعمال شده، خروجی مربوطه را تشخیص داده و ارائه دهد، اشاره دارد.

در عمل، زمان پاسخ‌گویی کمتر از ۱۰ میلی‌ثانیه به این معنی است که ترانسمیتر فشار می‌تواند به سرعت و کارآمد تغییرات فشار را در یک بازه زمانی بسیار کوتاه منعکس کند. این معیاری برای سنجش توانایی ترانسمیتر برای تشخیص و ارسال قرائت دقیق در زمان واقعی است.

زمان پاسخ‌گویی سریع‌تر اغلب در برنامه‌هایی که تغییرات فشار به سرعت رخ می‌دهد یا نظارت دقیق و فوری فشار ضروری است، مطلوب است. به عنوان مثال، در فرآیندهای صنعتی پویا یا سیستم‌های کنترل، زمان پاسخ‌گویی سریع، تنظیمات به موقع و نظارت موثر بر تغییرات فشار را تضمین می‌کند.

با تعیین زمان پاسخ‌گویی 10ms >، ترانسمیتر فشار سری PT124B-224 توانایی خود را در ارائه به‌روزرسانی‌های تقریبا آنی تغییرات فشار نشان می‌دهد که امکان نظارت سریع و دقیق نوسانات فشار را فراهم می‌کند.

مشخصات الکتریکی ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

برای این سری از ترانسمیتر فشار برند ZHYQ چند گزینه تحت عنوان خروجی وجود دارد:

  • ۲۰-۴ میلی‌آمپر به سیگنال خروجی جریان اشاره دارد. در این پیکربندی، ترانسمیتر فشار یک سیگنال جریان پیوسته از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر را ارائه می‌دهد. سیگنال ۴ میلی‌آمپر معمولا کمترین فشار را در محدوده اندازه‌گیری نشان می‌دهد، در حالی که سیگنال ۲۰ میلی‌آمپر نشان‌دهنده بالاترین فشار است. این نوع خروجی به‌طور گسترده در کاربردهای صنعتی استفاده می‌شود و به دلیل استحکام و مقاومت در برابر تداخل سیگنال شناخته شده‌است.
  • ۵ – ۰ ولت‌دی‌سی و ۱۰ – ۰ ولت‌دی‌سی به سیگنال‌های خروجی ولتاژ اشاره دارد. ترانسمیتر فشار یک سیگنال ولتاژ تولید می‌کند که بسته به مدل خاص بین ۰ و ۵ یا ۱۰ ولت‌دی‌سی متغیر است. این سیگنال‌های ولتاژ، نمایشی خطی از فشار اندازه‌گیری شده را ارائه می‌دهند که در آن ۰ ولت‌دی‌سی معمولا با کمترین فشار مطابقت دارد و مقدار حداکثر ولتاژ نشان‌دهنده بالاترین فشار است. سیگنال‌های خروجی ولتاژ معمولا در برنامه‌های مختلف از جمله اتوماسیون و سیستم‌های جمع‌آوری داده، استفاده می‌شود.
  • ۴.۵ – ۰.۵ ولت‌دی سی یکی دیگر از گزینه‌های ولتاژ خروجی است. این یک سیگنال ولتاژ تولید می‌کند که از ۰.۵ تا ۴.۵ ولت‌دی‌سی متغیر است. این نوع خروجی اغلب به عنوان خروجی ratiometric یا ratio-metric شناخته می‌شود زیرا سیگنال متناسب با منبع ولتاژ ورودی است. خروجی های ratiometric معمولا در برنامه‌هایی استفاده می‌شوند که ولتاژ منبع تغذیه ترانسمیتر فشار ممکن است متفاوت باشد، زیرا می‌توانند نوسانات ولتاژ تغذیه را جبران کنند.

بنابراین انتخاب مناسب‌ترین گزینه خروجی به نیازهای کاربردی خاص شما و سازگاری با سیستم‌های موجود شما بستگی دارد. در ادامه برخی از ملاحظات موجود در انتخاب نوع خروجی شرح داده می‌شود:

– خروجی جریان (۲۰-۴ میلی‌آمپر): این گزینه به‌طور گسترده‌ای با سیستم‌های کنترل صنعتی سازگار است و به دلیل قابلیت ایمنی در برابر نویز و قابلیت انتقال از راه دور شناخته شده‌است. اغلب در محیط‌های صنعتی که یکپارچگی سیگنال و رد نویز حیاتی است ترجیح داده می‌شود.
– خروجی ولتاژ (۵ – ۰ ولت‌دی‌سی و ۱۰ – ۰ ولت‌دی‌سی): این گزینه‌ها برای برنامه‌هایی مناسب هستند که ورودی مبتنی بر ولتاژ ترجیح داده می‌شود یا قبلا در سیستم موجود یکپارچه شده‌است. آن‌ها اغلب در اتوماسیون، جمع‌آوری داده‌ها و سیستم‌های کنترلی که سیگنال‌های ولتاژ را می‌پذیرند، استفاده می‌شوند.
– ولتاژ ratiometric: این گزینه زمانی مناسب است که ممکن است تغییراتی در ولتاژ منبع تغذیه وجود داشته باشد یا زمانی که سیگنال ratiometric مورد نیاز است. معمولا در برنامه‌هایی که ولتاژ تغذیه می‌تواند نوسان داشته باشد یا در سیستم‌هایی که به سیگنالی متناسب با ولتاژ تغذیه نیاز دارند استفاده می‌شود.

شایان ذکر است که برنامه‌های مختلف ممکن است الزامات یا استانداردهای خاصی برای نوع سیگنال خروجی داشته باشند، بنابراین همیشه توصیه می‌شود برای اطمینان از بهترین تناسب با برنامه خود، با تیم مهندسی یا یکپارچه‌سازی سیستم خود مشورت کنید.

مشخصات شرایط محیطی ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

محدوده دمای سیال که برای ترانسمیتر فشار سری PT124B-224 برابر با ۸۰-۱۰- درجه سانتی‌گراد می‌باشد به محدوده دماهایی اشاره دارد که در آن ترانسمیتر فشار می‌تواند به‌طور موثر کار کند و فشار را با دقت اندازه‌گیری کند.

دمای سیال به دمای ماده یا محیطی اطلاق می‌شود که ترانسمیتر فشار برای تماس با آن طراحی شده‌است. در بسیاری از کاربردها، ترانسمیترهای فشار در معرض سیال‌های مختلف مانند مایعات، گازها یا بخارات قرار می‌گیرند. ویژگی محدوده دمای سیال، محدوده دماهایی را نشان می‌دهد که در آن ترانسمیتر فشار می‌تواند بدون به خطر انداختن عملکرد یا یکپارچگی آن به‌طور قابل اعتماد کار کند.
توجه به این نکته ضروری است که این محدوده دمایی به‌طور خاص به دمای محیط اشاره دارد، نه دمای محیط محیط اطراف.

بسیار مهم است که محدوده دمای سیال را در نظر بگیرید تا اطمینان حاصل شود که ترانسمیتر فشار برای شرایط دمایی خاص برنامه شما مناسب است. اگر دمای سیال از حد بالا یا پایین محدوده مشخص شده عبور کند، ممکن است بر دقت، پایداری یا طول عمر ترانسمیتر فشار تاثیر بگذارد. بنابراین، رعایت محدوده دمایی توصیه شده برای حفظ عملکرد مطلوب بسیار مهم است.

درجه حفاظت به سطح حفاظت ارائه شده توسط ترانسمیتر فشار در برابر نفوذ ذرات جامد و مایعات اشاره دارد. رتبه IP (Ingress protection) یک سیستم استاندارد شده‌است که برای طبقه‌بندی و ارتباط درجه حفاظت ارائه شده توسط یک دستگاه الکترونیکی یا بدنه تجهیزات در برابر عوامل محیطی مختلف استفاده می‌شود. رتبه IP از دو عدد تشکیل شده‌است: رقم اول نشان‌دهنده محافظت در برابر ذرات جامد و رقم دوم نشان‌دهنده محافظت در برابر مایعات است.

در ترانسمیتر فشار سری PT124B-224 درجه حفاظت به صورت IP68 بیان می‌گردد. در این رتبه رقم اول ۶ نشان می‌دهد که ترانسمیتر فشار کاملا در برابر نفوذ ذرات جامد محافظت می‌شود. بالاترین سطح محافظت را ارائه می‌دهد، به این معنی که در برابر گرد و غبار مقاوم است و از ورود ذرات جامد به داخل بدنه یا تاثیر بر اجزای داخلی جلوگیری می‌کند.

رقم دوم ۸ نشان می‌دهد که ترانسمیتر فشار در برابر نفوذ مایعات به ویژه غوطه‌ور شدن در آب محافظت می‌کند. رتبه بندی ۸ نشان می‌دهد که ترانسمیتر فشار برای غوطه‌ور شدن مداوم در آب بیش از یک متر مناسب است. این تضمین می‌کند که دستگاه ضد آب باقی می‌ماند و می‌تواند عمق غوطه‌وری مشخص شده را بدون اجازه نفوذ آب و به خطر انداختن عملکرد سنسور تحمل کند.

توجه به این نکته مهم است که در حالی که رتبه IP68 سطح بالایی از حفاظت را نشان می‌دهد، همیشه توصیه می‌شود شرایط محیطی خاص برنامه خود را در نظر بگیرید تا اطمینان حاصل کنید که ترانسمیتر فشار نیازهای شما را برآورده می‌کند.

دیافراگم یک ترانسمیتر فشار، یک جزء حیاتی است که مسئول تشخیص تغییرات فشار و تبدیل آن‌ها به سیگنال‌های الکتریکی را دارد. ویژگی محدوده دمای دیافراگم محدوده دمایی را نشان می‌دهد که دیافراگم می‌تواند با حفظ عملکرد و دقت خود تحمل کند.
در مورد این سری از ترانسمیتر فشار هیدرواستاتیک ضد خوردگی، محدوده مشخص شده از ۱۰- تا ۸۰ درجه سانتی‌گراد می‌باشد. توجه به این نکته مهم است که محدوده دمای دیافراگم به‌طور خاص به دمای خود دیافراگم اشاره دارد که ممکن است لزوما با دمای محیط یا دمای محیط اطراف یکسان نباشد. محدوده دمایی دیافراگم بسیار مهم است که در نظر گرفته شود زیرا فراتر از این محدودیت‌های دما ممکن است بر عملکرد، دقت یا حتی طول عمر ترانسمیتر فشار تاثیر بگذارد.

بنابراین با رعایت محدوده دمای دیافراگم مشخص شده، می‌توانید اطمینان حاصل کنید که ترانسمیتر فشار برای شرایط دمایی خاص برنامه شما مناسب است و به‌طور قابل اعتماد اندازه‌گیری فشار دقیق را ارائه می‌دهد.

مشخصات مکانیکی ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

اتصال مکانیکی به روشی اطلاق می‌شود که ترانسمیتر فشار به صورت فیزیکی به سیستم یا تجهیزاتی که در آن نصب می‌شود متصل می‌شود. این گزینه اتصال ایمن و قابل اعتماد را تضمین می‌کند و امکان انتقال فشار از سیال به عنصر سنجش فشار ترانسمیتر را فراهم می‌کند.

ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224 از دو نوع اتصال مکانیکی پشتیبانی می‌کند:

  • Throw-in: اصطلاح Throw-in به‌طور کلی به یک روش اتصال مکانیکی اشاره دارد که در آن ترانسمیتر فشار بدون استفاده از رزوه‌ی پیچ، در یک اتصال فرآیند یا اتصالات قرار می‌گیرد. معمولا شامل یک مکانیسم آب‌بندی، مانند رینگ آب‌بندی یا واشر، برای ایجاد یک اتصال محکم و ضد نشتی است. جزییات دقیق در مورد اتصالThrow-in ، از جمله نوع اتصال فرآیند خاص و اندازه، ممکن است بر اساس سازنده و مدل خاص ترانسمیتر فشار متفاوت باشد.
  • رزوه‌ی پیچ: اصطلاح Screw thread به یک روش اتصال مکانیکی اشاره دارد که در آن ترانسمیتر فشار با استفاده از اتصالات رزوه‌ای متصل می‌شود. رزوه‌های پیچ امکان اتصال ایمن و محکم بین ترانسمیتر فشار و اتصال یا اتصالات فرآیند را فراهم می‌کنند. جزییات مربوط به اتصال رزوه‌ی پیچ معمولا شامل تعیین نوع رزوه، اندازه و گام است، مانند رزوه‌های NPT (رزوه استاندارد ملی) یا BSP (لوله‌استاندارد بریتانیا). این جزییات توسط سازنده برای اطمینان از سازگاری و سهولت نصب مشخص می‌شود.

از نظر تعیین این‌که کدام روش اتصال بهتر است، به نیازهای خاص برنامه شما و سیستم موجود بستگی دارد. هر دو نوع اتصال مکانیکی مزایا و ملاحظات خود را دارند:

– اتصالات Throw-in می‌توانند نصب سریع و آسان را ارائه دهند، به ویژه هنگامی‌که با اتصالات فرآیند سازگار سر وکار دارید این نوع اتصال ممکن است انعطاف‌پذیری را از نظر قابلیت تعویض و سهولت نگهداری فراهم کند. با این حال، اطمینان از وجود مکانیزم آب‌بندی مناسب برای جلوگیری از نشتی مهم است.
– اتصالات Screw thread یک روش اتصال ایمن و مستحکم را فراهم می‌کند. این نوع اتصال درجه بالایی از قابلیت اطمینان را ارائه می‌دهند و برای برنامه‌هایی که نیاز به اتصال دائمی و سفت و سخت‌تر دارند مناسب هستند. با این حال، انتخاب نوع رزوه، اندازه و گام صحیح برای اطمینان از سازگاری با سیستم موجود بسیار مهم است.

برای تعیین این‌که کدام روش اتصال برای کاربرد خاص شما بهتر است، لازم است عواملی مانند سازگاری سیستم، سهولت نصب، نیازهای تعمیر و نگهداری و سطح آب‌بندی و یکپارچگی فشار مورد نیاز را در نظر بگیرید.

این اتصالات مکانیکی می‌توانند از جنس تترا فلوئورو اتیلن، فولاد ضد زنگ (316L) و هستلوی C-276 باشند. تترا فلوئورو اتیلن به دلیل مقاومت شیمیایی عالی، اصطکاک کم و خواص نچسب آن شناخته شده‌است. در زمینه ترانسمیترهای فشار، تترا فلوئورو اتیلن اغلب به عنوان ماده دیافراگمی‌در مواقعی که نیاز به مقاومت شیمیایی بالا یا هنگام اندازه‌گیری محیط خورنده وجود دارد، استفاده می‌شود. دیافراگم‌های تترا فلوئورو اتیلن می‌توانند در معرض طیف گسترده‌ای از مواد شیمیایی تهاجمی مقاومت کنند و عملکرد قابل اعتمادی را در محیط‌های چالش برانگیز ارائه دهند.

فولاد ضد زنگ، به‌طور خاص 316L، به دلیل مقاومت عالی در برابر خوردگی و استحکام مکانیکی، یک ماده معمولی است که در کاربردهای مختلف صنعتی استفاده می‌شود. در ترانسمیترهای فشار، دیافراگم‌های فولادی ضد زنگ اغلب به دلیل دوام و سازگاری با طیف وسیعی از سیال‌ها، از جمله مایعات و گازها انتخاب می‌شوند. اتصالات مکانیکی از جنس فولادی ضد زنگ به ویژه برای کاربردهایی که شامل شرایط فشار بالا، محیط‌های ساینده یا قرار گرفتن در معرض محیط‌های خشن هستند، مناسب می‌باشند.

هستلوی C-276 یک آلیاژ نیکل-مولیبدن-کروم با کارایی بالا است که به دلیل مقاومت استثنایی خود در برابر خوردگی، در طیف وسیعی از محیط‌های شیمیایی تهاجمی‌شناخته شده‌است. در برابر سوراخ شدن، شکاف و ترک خوردگی ناشی از تنش بسیار مقاوم است . در ترانسمیتر‌های فشار، اتصالات مکانیکی هستلوی C-276 هنگام مواجهه با محیط‌های بسیار خورنده یا شرایط فرآیند چالش برانگیز که در آن مواد دیگر ممکن است مقاومت کافی را ایجاد نکنند، استفاده می‌شوند. این اتصالات، مقاومت شیمیایی بالایی دارند و اغلب برای کاربردهای سخت در فرآوری‌های شیمیایی، نفت و گاز و سایر صنایع مورد استفاده قرار می‌گیرند.

این مواد سازنده اتصالات مکانیکی‌ بر اساس الزامات کاربردی خاص، از جمله ماهیت محیط اندازه‌گیری شده و شرایط محیطی، با دقت انتخاب می‌شوند تا ترانسمیتر فشار بتواند عملکرد، دقت و دوام خود را در مواجهه با شرایط مختلف چالش برانگیز حفظ کند.

اتصال الکتریکی موجود برای ترانسمیتر فشار سری PT124B-224، کابل خروجی می‌باشد که معمولا شامل استفاده از یک کابل با اتصال‌دهنده‌های مناسب است که امکان ادغام آسان در سیستم الکتریکی را فراهم می‌کند.

این گزینه همان‌طور که گفته شد شامل یک کابل است که از ترانسمیتر فشار امتداد می‌یابد. از نظر نصب، انعطاف‌پذیری و راحتی را ارائه می‌دهد زیرا امکان اتصال آسان به سیستم الکتریکی از طریق کابل را فراهم می‌کند. به ویژه زمانی مفید است که ترانسمیتر فشار باید در فاصله‌ای از تابلو برق یا سیستم کنترل قرار گیرد. بسته به طراحی و سازنده، کابل ممکن است دارای انواع کانکتور خاص، مانند کانکتور DIN یا بلوک ترمینال باشد.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

تاییدیه‌ها و گواهینامه‌های این سری از ترانسمیتر فشار عبارتند از:

  • CE (Conformité Européene): گواهینامه‌ی CE یک گواهی اجباری برای محصولات فروخته شده در منطقه اقتصادی اروپا (EEA) است. این نشان می‌دهد که ترانسمیتر فشار با استانداردهای ضروری بهداشت، ایمنی و حفاظت از محیط زیست که توسط اتحادیه اروپا تعیین شده‌است مطابقت دارد. علامت CE نشان می‌دهد که محصول دارای الزامات خاصی است و می‌تواند به‌طور قانونی در منطقه اقتصادی اروپا فروخته و استفاده شود. داشتن گواهینامه CE به مشتریان اطمینان می‌دهد که ترانسمیتر فشار تحت آزمایش قرار گرفته‌است و استانداردهای ایمنی و عملکرد لازم را برآورده می‌کند و بازارپسندی آن را افزایش می‌دهد و از انطباق با مقررات اروپایی اطمینان می‌دهد.
  • RCQM (تشخیص انطباق برای مدیریت کیفیت): گواهی RCQM که به عنوان گواهینامه ISO 9001 نیز شناخته می‌شود، نشان می‌دهد که سازنده ترانسمیتر فشار یک سیستم مدیریت کیفیت (QMS) را اجرا کرده و از آن نگهداری می‌کند که استانداردهای ذکر شده در ISO 9001 را رعایت می‌کند. گواهینامهISO 9001 بر کنترل کیفیت، رضایت مشتری و بهبود مستمر تاکید دارد. با دریافت گواهینامه RCQM، سازنده تعهد خود را به ارائه محصولات با کیفیت ثابت و پایبندی به شیوه‌های مدیریت کیفیت ثابت نشان می‌دهد. این گواهی به مشتریان اطمینان می‌دهد که ترانسمیتر فشار مطابق با استانداردهای کیفیت شناخته شده، تولید شده‌است.
  • CMC (China Metrology Certification): گواهینامه CMC مخصوص چین است و تضمین می‌کند که ترانسمیتر فشار الزامات مترولوژی تعیین شده توسط دولت چین را برآورده می‌کند. این تاییدیه نشان‌دهنده انطباق با استانداردها و مقررات لازم برای اندازه‌گیری و دقت اندازه‌گیری در چین است. داشتن گواهینامه CMC برای کسانی که از ترانسمیتر فشار در چین استفاده می‌کنند سودمند است، زیرا دقت و قابلیت اطمینان محصول را مطابق با استانداردهای مترولوژی چین تایید می‌کند.

به‌طور کلی، این تاییدیه‌ها و گواهی‌نامه‌ها، قابلیت فروش، قابلیت اطمینان و انطباق ترانسمیتر فشار را افزایش می‌دهند و به مشتریان در مورد کیفیت، ایمنی و عملکرد آن اطمینان خاطر می‌دهند.

مشخصات ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-224
نوع سنسورترانسمیتر فشار
اصل اندازه گیریدیفیوز سیلیکون
فشار مرجعگیج (نسبی)
دامنه اندازه گیری فشار (بار)از ۱۰۰ - ۰ میلی‌بار تا ۵ - ۰ بار / ۱ -۰ متر آب تا ۵۰ - ۰ متر آب
حد پایین فشار (بار)۰
حد بالای فشار (بار)۵
حد پایین فشار (psi)۰
حد بالای فشار (psi)۷۲.۵
دقت≤ ± 1 %FS
≤ ± 0.5 %FS
≤ ± 0.25 %FS
پایداری در بلند مدت≤ ± 0.2 %FS
جزییات پایداری در بلند مدت≤ ± 0.2 %FS Per 1 year
زمان پاسخگویی< 10 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۵ ولت دی سی
سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
سیگنال ولتاژی ۰.۵ تا ۴.۵ ولت دی سی
ولتاژ تغذیهاز ۱۲ تا ۳۶ ولت دی سی / ۵ ولت دی سی
حد پایین دمای سیال (°C)-۱۰
حد بالای دمای سیال (°C)۸۰
درجه حفاظتIP68
اتصال مکانیکیThrow-in
Screw thread
دارای اسنابر فشارخیر
جنس اتصال مکانیکیتترا فلوئورو اتیلن
(316L) فولاد ضد زنگ
C-276 هستلوی
اتصال الکتریکیکابل خروجی
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
RCQM / Global
CMC (China Metrology Certification) / China
نام فایللینک دانلود
دیتاشیتPDF Icon

1 دیدگاه برای ترانسمیتر فشار هیدرواستاتیک ضد خوردگی ZHYQ سری PT124B-224

  1. ایمان حسینی

    عرض سلام و خسته نباشید خدمت شما
    ما یک کارخانه فعال در زمینه ساخت مخازن ذخیره سوخت هستیم. ما نیاز داریم هم سطح مخازن سوخت را اندازه گیری کنیم و هم تست نشتی مخازن را انجام دهیم. آیا می توانیم ترانسمیتر فشار غوطه ور را برای این امر استفاده کنیم؟ در گذشته از ترانسمیتر فشارهای مختلفی استفاده میکردیم

    • علی اکبر شیرازی

      درود بر شما دوست عزیز،
      بله. یکی از کاربردهای مهم ترانسمیتر فشار غوطه ور (سنسور فشار هیدرواستاتیک)، اندازه گیری سطح مخازن (سطح سنجی) سوخت می‌باشد. اما توجه داشته باشید به دلیل ماهیت این کاربرد و سیال مورد استفاده، ممکن است به تاییدیه و گواهینامه های خاص و متریال وتدپارت سازگار با سیال‌تان (متریال ساخت پراب و دیافراگم) نیاز داشته باشید.
      برای استفاده در سیال سوخت، متناسب با نوع سیال، متریال وتدپارت انتخاب خواهد شد (استیل های ضدزنگ مختلف) و باید از کابل با متریال سازگار و مناسب استفاده نمایید. اکثر کابل های ونتد موجود در بازار از متریال PUR هستند که برای استفاده در سوخت مناسب نیستند.
      اگر نیاز به ترانسمیتر فشار غوطه ور با نمایشگر دارید سری PT124B-221 و اگر نیازی به نمایشگر نیست، سری PT124B-220 گزینه مناسبی خواهد بود. سری PT124B-224 مناسب برای استفاده در سیالاتی است که خورنده هستند مثلا در صنعت آب فاضلاب بخش تصفیه فاضلاب.
      برای دریافت مشاوره می‌توانید با کارشناسان فنی ما در تماس باشید.
      شاد و سربلند باشید.
