مخزن بچ پماد
اندازه گیری سطح و فشار در تولید پماد به صورت بچ | Ointment Production in Batch Mode
چالش
پمادها و کرم‌های مختلفی در مخازن بچینگ تولید می‌شوند. شرایط فرآیند در تولید بچینگ معمولاً با دمای بالا و خلاء همراه است. پس از هر بار تولید بچینگ، مخزن باید به سرعت و به طور کامل با مواد تمیزکننده شیمیایی قوی تمیز شود تا برای بچینگ بعدی آماده شود.
با استفاده از اتمسفر گازی محافظ (Protective Gas Atmosphere)، از آلودگی محصولات در طول فرآیند اختلاط جلوگیری می‌شود.
یکی از بزرگترین چالش ها در مخازن بچینگ برای تولید پماد، حفظ اندازه گیری دقیق سطح و فشار با وجود نوسانات مکرر و زیاد دما و سیکل های تمیز کاری متعدد و شدید است.
وقتی که پس از دمای عملیاتی بالا، محلول‌های تمیزکننده سرد به سرعت ریخته می شوند، می‌توانند فشار قابل توجهی بر تجهیزات اندازه گیری وارد کنند که اغلب منجر به ایجاد دریفت در اندازه‌گیری یا حتی آسیب به سنسور می‌شود.

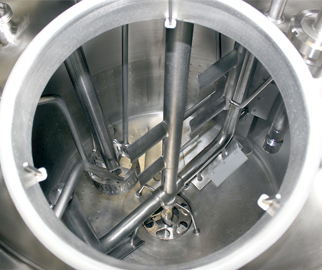

به این موارد موانع داخلی مخزن مانند میکسرها و بافل ها را اضافه کنید، که می توانند باعث آشفتگی و توزیع ناهموار فشار شوند، و در شرایطی قرار می گیرید که در آن خوانش دقیق و قابل اعتماد به سختی انجام می شود. این شرایط برای هر ساختار عملیاتی سخت است و در نظر گرفتن این تغییرات در مراحل طراحی و مهندسی بسیار مهم است.
اطلاعات فرآیند
محل اندازه‌گیری
مخزن
محدوده فشار فرآیند
۱- تا ۵+ بار
سیال
پماد و کرم
محدوده دمای فرآیند
۲۰+ تا ۱۳۵+ درجه سانتی گراد
چالش های فرآيند
تغییرات دما، ساختارهای داخلی مخزن و میکسرها
راه‌حل مناسب

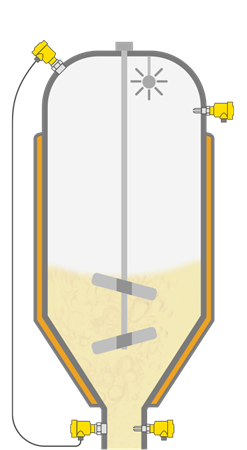

برای اطمینان از یک فرآیند ایمن و قابل اعتماد، سطح و فشار گاز هد (Gas Head Pressure) (گاز بالای مواد داخل مخزن) باید به طور مداوم کنترل شوند.
برای اندازه‌گیری فشار گاز هد توصیه می‌کنیم از “ترانسمیترهای فشار دیافراگمی بهداشتی” یا همان Hygienic Flush Diaphragm PT که دارای فیتینگ های اتصال بهداشتی (Hygienic) هستند استفاده کنید که به طور خاص برای کاربرد هایی طراحی شده‌اند که بهداشتی بودن یا به اصطلاح Hygienic/Sanitary بودن تجهیزات برای اطمینان از عدم آلوده‌سازی محصول درون مخزن ضروری است.
از طرفی، توصیه می‌شود جهت اندازه‌گیری سطح پماد درون مخزن بچینگ، به دلیل بسته‌بودن مخزن، از روش سطح سنجی به روش اختلاف فشار استفاده کنید. استفاده از ترانسمیتر فشار دیافراگمی بهداشتی دوم در پایین مخزن جهت اندازه‌گیری فشار پماد و محاسبه سطح توسط اختلاف فشار پماد و گاز بالای آن، می‌تواند یک روش سطح سنجی قابل اعتماد باشد.
از طرف دیگر، استفاده از یک “ترانسمیتر اختلاف فشار” که پورت فشار بالای آن در پایین مخزن جهت اندازه‌گیری فشار پماد و پورت فشار پایین آن در بالای مخزن جهت اندازه‌گیری فشار گاز هد نصب شده باشد می‌تواند روش قابل اعتماد و دقیق دیگری جهت اندازه‌گیری سطح به روش اختلاف فشار باشد.
ترانسمیترهای فشار پیشنهادی ما با توانایی تحمل دمای فرآیند بیش از ۱۵۰+ درجه سانتی گراد و فشارهای فرآیندی شامل محدوده فشار خلاء ( ۱- تا ۵+ بار)، عملکرد قابل اعتمادی را حتی در شرایط سخت ارائه می دهند. متریال و نوع فیتینگ ترانسمیتر، مطابق با استانداردهای FDA، سازگاری با محصول و مواد پاک کننده مورد استفاده را تضمین می کند و آنها را برای نظارت مداوم سطح و فشار ایده آل می کند. ساختار قوی و قابلیت های اندازه گیری دقیق، چالش های ناشی از تغییرات سریع دما و فشار را برطرف می کند و عملکرد ایمن، دقیق و بدون تعمیر و نگهداری را در کل چرخه تولید تضمین می کند.
جهت اندازه‌گیری فشار مایع گرم کننده مخزن (Supply Line)، توصیه ما استفاده از “ترانسمیتر فشار دما بالا” بوده که می‌تواند فشار فرآیند را در دماهای چالش برانگیز نیز اندازه‌گیری کند. ترانسمیتر های فشار دما بالای پیشنهادی ما، نه تنها قابلیت اطمینان را در سیستم اندازه‌گیری شما افزایش می دهند، بلکه مطابق با استانداردهای طراحی بهداشتی تایید شده مانند FDA بوده که به انتخابی ایده آل برای حفظ بالاترین کیفیت و ایمنی در تولید دارو تبدیل می شوند.
چالش دمای بالای مایع در پوشش گرم‌کننده
یکی از چالش های قابل توجه در اندازه‌گیری فشار درون خطوط انتقال مایع گرم‌کننده مخزن، دمای فرآیند است که گاهی اوقات تا ۱۳۵ درجه سانتی‌گراد افزایش می‌یابد. در چنین مواقعی توصیه می‌کنیم از “کولینگ فن” (کولینگ تاور) بین اتصال مکانیکی تجهیز اندازه‌گیری فشار و فرآیند استفاده نمایید.
همچنین، در نظر داشته باشید که یک حاشیه اطمینانی بین ماکزیمم دمای مجاز سیال در ترانسمیتر و ماکزیمم دمای کاری خود قائل شوید.
برای مثال، اگر ماکزیمم دمای مجاز سیال توسط کارخانه سازنده ترانسمیتر فشار ۸۵ درجه مشخص شده است، استفاده از آن در فرآیندی که ماکزیمم دمای کاری ۸۰ درجه سانتی‌گراد است، جایز نبوده و پیشنهاد می‌گردد با افزودن کولینگ به ترانسمیتر، دمای مجاز سیال آن را به حداقل ۱۸۰ درجه سانتی‌گراد برسانید.
محصولات پیشنهادی
سنسور های فشار دیافراگمی سری PT216AS/AH/AM برای اندازه‌گیری فشار سیالات ویسکوز، چسبناک، رسوب شونده، دارای ذرات معلق، آلوده یا چسبنده طراحی شده‌اند و دقت و قابلیت اطمینان بالایی دارند. این ترانسمیتر‌ها که از فناوری دیفیوز سیلیکون و دیافراگم فولاد ضد زنگ 316L ساخته شده‌اند، از نوع طراحی فلاش دیافراگم (بدون حفره) استفاده می‌کنند و خوانش دقیق را در محدوده وسیعی تضمین می‌نمایند. سنسور فشار دیافراگمی سری PT216AS/AH/AM می‌تواند به ۹ کولینگ فن مجهز شود تا فشار سیالات دما بالا (تا ۲۵۰ درجه) را تحمل نماید.
- قابلیت تجهیز شدن به ۹ کولینگ فن – تحمل دمای سیال تا ۲۵۰ درجه
- نصب بهصورت فلاش دیافراگم
- گزینه های مختلف قابل سفارش برای اتصال مکانیکی
- متریال وتدپارت از فولاد ضد زنگ 316L
- مدل ضد انفجار (Ex) با درجه حفاظت Intrinsically Safe
- محدوده اندازه‌گیری فشار: ۰ – ۱- تا ۴۰۰ – ۰ بار
- خروجی: ۲۰-۴ میلی آمپر، ۵-۰ ولت، ۱۰-۰ ولت
- دقت (FS%): ±۰.۲۵, ±۰.۵
- اتصال مکانیکی: G1″, G3/4″, G1/2″, M20x1.5, Clamp, Varivent®, Dairy Pipe, Flange, DRD
- جنس اتصال مکانیکی: SS316L, SS304
ترانسمیتر فشار ویکا مدل SA-11 برای نیازهای صنایع غذایی و آشامیدنی، دارویی و بیوتکنولوژی طراحی شده‌است. این تجهیز به ویژه برای شرایط خاص فرآیندهای تمیز کردن مانند CIP/SIP، پایداری شیمیایی در برابر مایعات تمیزکننده و دماهای بالا را دارا می‌باشد. فلاش دیافراگم مستقیما به اتصال فرآیند، جوش داده شده‌است. این کار یک اتصال بدون شکاف بین اتصال مکانیکی و حسگر اندازه‌گیری فشار را تضمین می‌کند، پس سیلینگ (آب‌بندی) اضافی مورد نیاز نیست.
اتصالات فرآیندی آسپتیک مانند کلمپ، رزوه‌ای، ®VARINLINE و ®NEUMO نیز قابل سفارشی سازی هستند. همچنین مدل SA-11 مطابق با استاندارد بهداشتی 3-A و دارای گواهی EHEDG ساخته شده است.
- متریال وتد پارت سازگار با شیر خام
- اتصالات مکانیکی هایجنیک و آسپتیک
- درجه حفاظت IP67, IP68, IP69K
- قابلیت سفارشی سازی اتصال الکتریکی به Field case
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی
- محدوده اندازه‌گیری فشار: از ۲۵۰ – ۰ میلیبار تا ۲۵ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت، ۵ – ۰ ولت
- دقت (FS%): ±۰.۵
- اتصال مکانیکی: Tri-Clamp, Clamp, Grooved union nut, VARIVENT®, Flange, NEUMO
- جنس اتصال مکانیکی: فولاد ضد زنگ ۱.۴۴۳۵ (316L)
ترانسمیتر فشار مدل S-11 با دیافراگم فلاش به‌طور خاص برای اندازه‌گیری سیال‌های چسبناک، خمیری، چسبنده، متبلور، پر از ذرات معلق و آلوده طراحی شده‌است که پورت فشار اتصالات مکانیکی معمولی را مسدود می‌کند. از طریق طراحی بهینه آن، اتصال فرآیند فلاش، قابلیت تمیز شدن را با دیافراگم در تماس با سیال در فرآیند فراهم می‌کند. بنابراین، اندازه‌گیری فشار با تعمیر و نگهداری کم و بدون مشکل در کاربردهای حیاتی با سیال‌هایی که به‌طور مکرر تغییر می‌کنند نیز تضمین می‌شود. دقت بالا، طراحی مستحکم، کیفیت کار بالا و انعطاف‌پذیری بالا از ویژگی‌های کلیدی مدل S-11 برند ویکا است.
- اتصالات فرآیند جوشی – آب‌بندی قابل اعتماد
- زمان پاسخگویی پایین
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی – دارای تاییدیه FDA
- قابلیت سفارشی سازی انواع سیل های آب‌بندی
- محدوده اندازه‌گیری فشار: از ۰ – ۶۰۰- میلیبار تا ۲۴ – ۱- بار، ۱۰۰ – ۰ میلیبار تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت
- اتصال مکانیکی: G 1 ,G 1/2
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ ۱.۴۵۷۱ (316Ti)
ترانسمیتر فشار تفاضلی زیاس سری PT230 با یک هسته اندازه‌گیری دیفیوز سیلیکون که در یک ساختار فولاد ضد زنگ بادوام قرار گرفته است، برای اندازه‌گیری اختلاف فشار سیالات مایع و گازی طراحی شده است. طراحی جمع و جور آن مناسب فضاهای محدود است. با محدوده اندازه‌گیری گسترده و عملکرد دقیق، اندازه‌گیری دقیق را برای گازها و مایعات مختلف ارائه می‌دهد. کاربردها از اندازه‌گیری فشار مایع و گاز گرفته تا نظارت بر جریان در صنایعی مانند نفت و گاز، مواد شیمیایی، نیرو، آب و غیره را شامل می‌شود.
- کیفیت ساخت فوقالعاده
- متریال وتد پارت سازگار با آب و انواع هیدروکربن
- قابلیت اطمینان بالا، عملکرد دقیق و منحصربهفرد
- ثبات و تکرارپذیری عالی
- انحراف حرارتی بسیار کم
- دامنه اندازه‌گیری فشار: از ۱۰۰ – ۰ میلیبار تا ۵۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۱۰ – ۰ ولت و ۵ – ۰ ولت
- اتصال مکانیکی: G 1/2 , G 1/4, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
ترانسمیتر اختلاف فشار هوشمند Ziasiot سری HL 3151D از کمپانی زیاسیوت، دارای فناوری حسگر سیلیکونی پیشرفته با دقت قابل توجه ۰.۰۷۵± FS% است. با خروجی سیگنال ۲۰ – ۴ میلی‌آمپر و پروتکل ارتباطی HART، در اندازه‌گیری فشار، فشار دیفرانسیل (DP) و سطح سنجی مایعات در محیط‌های صنعتی مختلف کاربرد دارد.
نقاط اسپن و صفر آن قابل تنظیم است و همراه با نسبت ترن داون ۱۰۰:۱، سازگاری با شرایط مختلف را تضمین می‌کند.
- کیفیت ساخت فوقالعاده
- متریال وتد پارت سازگار با LPG
- دقت ۰.۰۷۵± FS%
- قابلیت اطمینان بالا و عملکرد منحصربهفرد
- درجه محافظت ضد انفجار “i” و “d”
- تاییدیه های ضد انفجار ATEX و NEPSI
- انحراف حرارتی بسیار کم
- قابلیت اتصال به یونیت دیافراگم سیل
- دامنه اندازه‌گیری فشار: از ۱ – ۱- میلیبار تا ۴۰ – ۱- بار (اختلاف فشار) // از ۶۰ – ۶۰- میلیبار تا ۴۰ – ۱- بار (گیج)
- خروجی: ۲۰ – ۴ میلی آمپر با پروتکل HART
- اتصال الکتریکی: M20x1.5، 1/2-14 NPT
- جنس اتصال مکانیکی: SS316L، Hastelloy، Monel، Tantalum
ترانسمیتر اختلاف فشار Rosemount 3051S Coplanar با فناوری Coplanar طراحی شده است و راه‌حلی بی نظیر برای اندازه‌گیری فشار، جریان و سطح است. این پلتفرم مقیاس‌پذیر، که در پروتکل‌های ارتباطی سیمی و WirelessHART® موجود است، به طور یکپارچه با منیفولدها و انواع آب‌بندی ادغام می‌شود و عملکرد را برای اندازه‌گیری دقیق فشار تفاضلی، گیج و مطلق بهینه می‌کند. با پلتفرم SuperModule™، این ترانسمیتر در برابر فشار بیش از حد و اثرات فشار خط مقاومت می‌کند تا عملکرد بی نظیری را حفظ کند.
- فناوری Rosemount Coplanar جهت عملکرد بهینه اندازه‌گیری فشار، جریان و سطح تفاضلی
- ترانسمیتر به طور کامل مونتاژ و برای نصب و نگهداری ساده از نظر نشتی تست شده است
- قابلیت ادغام با پروتکل های 4-20 میلی آمپر HART وWirelessHART و FOUNDATION™ fieldbus برای انعطاف پذیری در انواع کاربرد
- نمایشگر از راه دور و رابط کاربری آسان جهت دسترسی به اطلاعات پردازش شده
- تنظیم محدوده اندازه‌گیری فشار: تا 200:1
- پروتکل های ارتباطی: 20-4 mA HART, WirelessHART®, FOUNDATION fieldbus
- محدوده اندازه‌گیری فشار: تفاضلی: تا 2000 psi (۱۳۷.۸۹ بار) / نسبی: تا 2000 psi (۱۳۷.۸۹ بار) / مطلق: تا 4000 psi (۲۷۵.۷۹ بار)
- جنس اتصال مکانیکی: 316L SST, Alloy C-276, Alloy 400, Tantalum, Gold-plated Alloy 400, Gold-plated 316L SST
ترانسمیتر فشار تفاضلی Rosemount 2051 Coplanar استاندارد صنعتی و پیشرو در صنعت برای اندازه‌گیری فشار تفاضلی و گیج است. این ترانسمیتر دارای گواهی ایمنی و دارای یک رابط کاربری با منوهای آسان برای پیکربندی داخلی است که به شما امکان می‌دهد به راحتی دستگاه را راه‌اندازی کنید. این دستگاه با فناوری اختراعی کوپلنار (coplanar) ثبت شده‌است، انعطاف‌پذیری در نصب را برای راه حل‌های اندازه‌گیری جریان یا اندازه‌گیری سطح به صورت یکپارچه ارائه می‌دهد. با فناوری WirelessHART®، می‌توانید نقاط اندازه‌گیری را به سرعت اضافه کنید، حتی از راه دور و مناطقی با دسترسی سخت.
- فناوری Rosemount Coplanar جهت عملکرد بهینه اندازه‌گیری فشار، جریان و سطح تفاضلی
- ترانسمیتر به طور کامل مونتاژ و برای نصب و نگهداری ساده از نظر نشتی تست شده است
- قابلیت ادغام با پروتکل های 4-20 میلی آمپر HART وWirelessHART و FOUNDATION™ fieldbus برای انعطاف پذیری در انواع کاربرد
- نمایشگر از راه دور و رابط کاربری آسان جهت دسترسی به اطلاعات پردازش شده
- تنظیم محدوده اندازه‌گیری فشار: تا 100:1
- درستی: تا ۰.۰۵٪ مقیاس کل
- پروتکل های ارتباطی: 20-4 mA HART®, WirelessHART®, FOUNDATION™ Fieldbus, PROFIBUS®, 1-5 V Low Power HART®
- محدوده اندازه‌گیری فشار: تفاضلی: تا 2000 psi (۱۳۷.۸۹ بار) / نسبی: تا 2000 psi (۱۳۷.۸۹ بار)
- جنس اتصال مکانیکی: 316L SST, Alloy C-276, Tantalum
ترانسمیتر فشار PT216HT/HH مخصوص دماهای متوسط به بالا (تا ۲۵۰ درجه سانتی گراد) می‌باشد که برای دقت و قابلیت اطمینان در محیط‌های سخت و خشن صنعتی طراحی و مهندسی شده‌است. با ساختار تماماً ساخته شده از فولاد ضد زنگ (316L) و دارای حسگر فشار مقاوم در برابر دمای بالا، اندازه‌گیری دقیق را حتی در شرایط سخت تضمین می‌کند. این سنسور فشار با محدوده دمای کاری گسترده و دقت بالای ۰.۵٪، برای کاربردهای مختلف مانند اندازه‌گیری فشار سیالات داغ، ایده‌آل است.
- تحمل دمای سیال تا ۲۵۰ درجه سانتی گراد
- متریال وتد پارت سازگار با آب و بخار آب
- تکنولوژی ساخت مقاوم
- پایداری و عمرکاری طولانی مدت
- ثبات و دقت عالی
- همراه با کولینگ فن
- دامنه اندازه‌گیری فشار: از ۰ – ۱- بار تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی‌آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
