سنسور فشار مذاب DYNISCO سری MDA420

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند: DYNISCO

ویژگی‌ها:

  • محدوده اندازه‌گیری فشار: ۱۷.5-۰ تا ۲۰۰۰-۰ بار | ۵۰۰-۰ تا ۳۰۰۰۰-۰ psi
  • خروجی: ۳.۳۳ میلی ولت به ولت
  • سنسور دما: ترموکوپل و RTD
  • اتصال مکانیکی:‌ 1/2UNF, M18 x 1.5
  • اتصال الکتریکی: ۸ پین

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

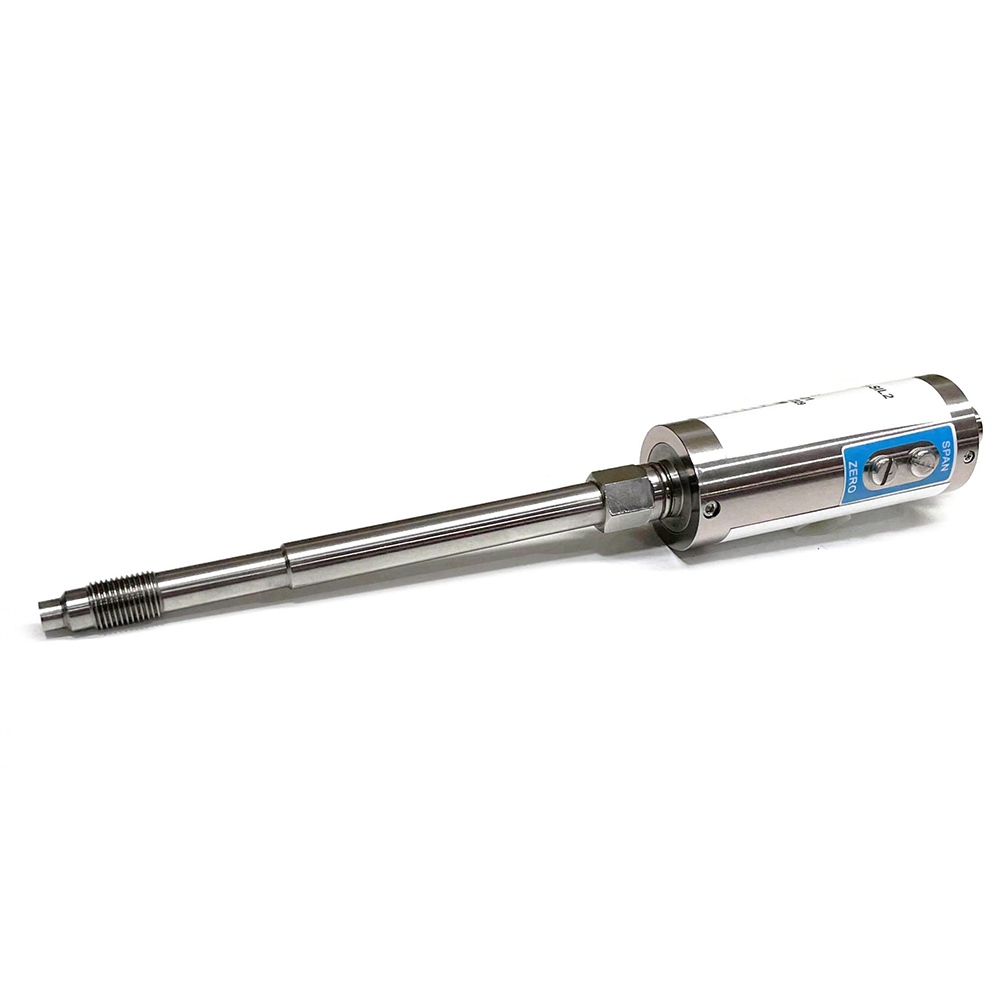

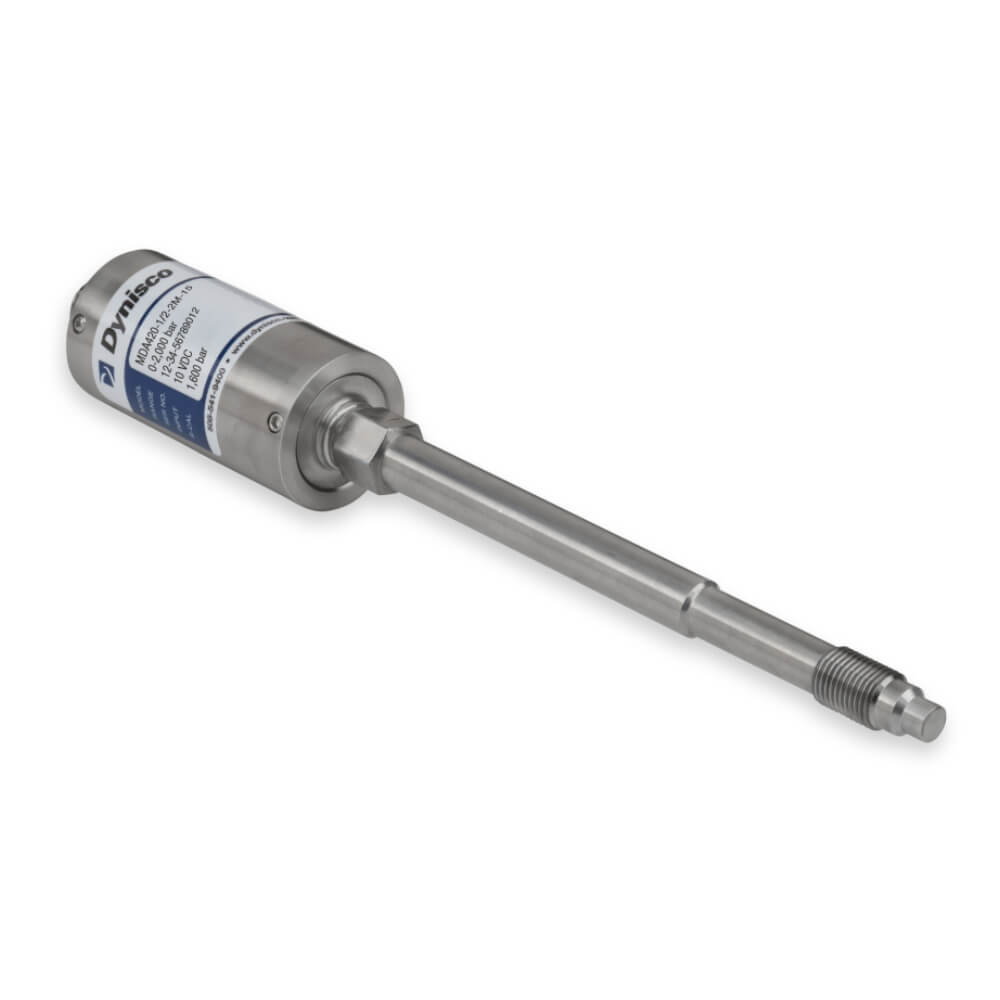

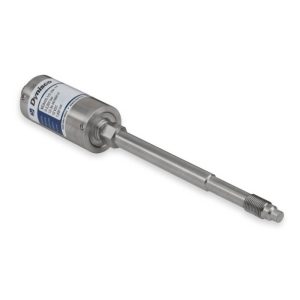

سنسور فشار مذاب DYNISCO سری MDA420

سنسورهای فشار مذاب داینیسکو سری MDA420 سیگنال استاندارد ۳.۳۳ mV/V را ارائه می‌کنند که برای کار با اکثر کنترلرهای فشار طراحی شده‌است.
MDA420 مجهز به کانکتور Bendix هشت پین است. ترموکوپل اختیاری یا تنظیمات RTD برای ارائه دمای مذاب در دسترس هستند.
MDA420 دارای رزوه 1/2-20 UNF برای نصب در محل‌های نصب ترانسدیوسرهای استاندارد است و در صورت تمایل شما می‌تواند با انواع دیگر اتصالات الکتریکی نیز عرضه شود.

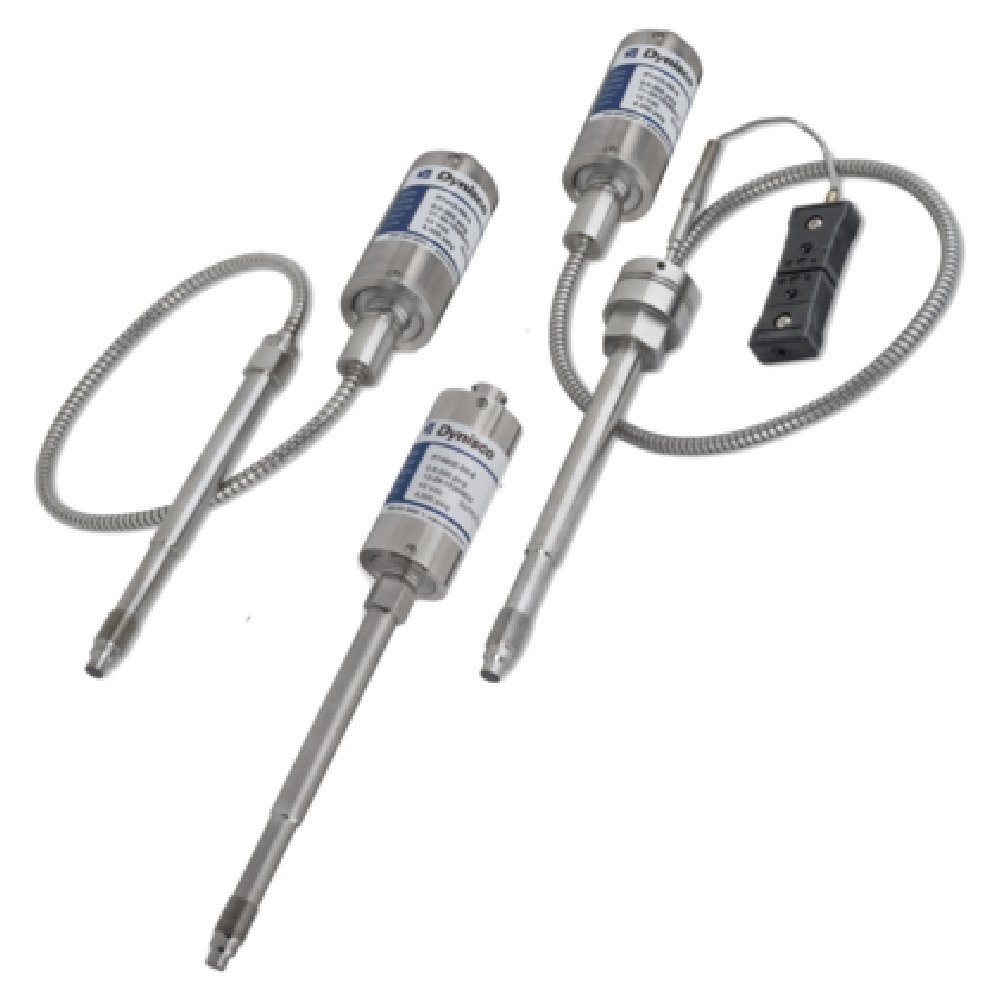

از مدل‌های سنسور فشار مذاب MDA420 می‌توان به مدل‌های MDA422 و TDA432 اشاره نمود.

  • MDA420

مدل غلاف سخت

  • MDA422

مدل غلاف سخت همراه با کپیلاری

  • TDA432

مدل غلاف سخت به همراه کپیلاری و سنسور دمای داخلی



در ارتباط با این محصول بخوانید:

  • دقت و درستی بهتر از ۰.۲۵±٪
  • قطعات خیس شونده از فولاد ضد زنگ با روکش DyMax®
  • طراحی سنسور اثبات شده
  • پایداری حرارتی و تکرارپذیری عالی
  • رنج فشار کاری بین ۰ تا ۵۰۰ یا ۰ تا ۳۰۰۰ PSI
  • کالیبراسیون شنت داخلی ۸۰٪

بررسی تخصصی سنسور فشار مذاب DYNISCO سری MDA420

ترانسدیوسر فشار مذاب، نوعی سنسور فشار مذاب است که سیگنال خروجی میلی ولت به ولت ارائه می‌کند. بنابراین ترانسدیوسر وسیله‌ای است که یک شکل از انرژی را به دیگری تبدیل می‌کند. در این حالت، ترانسدیوسر فشار مذاب به‌طور خاص فشار وارد شده توسط مواد مذاب (مانند پلاستیک، لاستیک یا سایر مواد ذوب شده) را به سیگنال الکتریکی تبدیل می‌کند.

به عبارت ساده‌تر، ترانسدیوسر در این سنسور برای اندازه‌گیری فشار مواد مذاب طراحی شده‌است. تغییرات فشار را تشخیص داده و آن‌ها را به یک سیگنال الکتریکی تبدیل می‌کند که می‌تواند توسط دستگاه‌های دیگر مانند کنترل‌کننده‌های فرآیند یا سیستم‌های جمع‌آوری داده اندازه‌گیری و نظارت شود. این اطلاعات در کاربردهای صنعتی مختلف که در آن کنترل دقیق و نظارت بر فشار مذاب مورد نیاز است، بسیار مهم است.

مدل غلاف سخت سنسور فشار مذاب سری MDA420 به طراحی خاص سنسور اشاره دارد. این طراحی غلاف سخت معمولا دارای ساختاری قوی و محکم است، جایی که عنصر حسگر سنسور بر روی یک غلاف سخت که از بدنه حسگر امتداد می‌یابد، نصب می‌شود. این طراحی چندین مزیت را ارائه می‌دهد. در مرحله اول، پایداری و دوام افزایش یافته را فراهم می‌کند و به سنسور اجازه می‌دهد در محیط‌های خشن و کاربردهای فشار بالا مقاومت کند. دوما، طراحی غلاف سخت با به حداقل رساندن هرگونه انحراف یا خمش عنصر حسگر، اندازه‌گیری دقیق و ثابت فشار را ممکن می‌سازد.

اصل اندازه‌گیری یا فناوری اساسی مورد استفاده برای اندازه‌گیری فشار در این سنسور فشار مذاب، پل ویتستون با استرین گیج می‌باشد. پل ویتستون یک پیکربندی مدار الکتریکی است که معمولا برای اندازه‌گیری دقیق مقاومت استفاده می‌شود. در مورد سنسور فشار مذاب، یک مدار پل ویتستون شامل چندین عنصر مقاومتی است که یکی از آن‌ها استرین گیج است.

استرین گیج وسیله‌ای است که فشار یا تغییر شکل جسم را در اثر فشار یا نیرو اندازه‌گیری می‌کند. معمولا از یک ورق یا سیم فلزی نازک با مقاومت الکتریکی تشکیل شده‌است که با تغییر شکل مکانیکی تغییر می‌کند. در این حالت، استرین گیج به گونه‌ای طراحی شده‌است که نسبت به تغییرات فشار حساس باشد، مانند تغییراتی که در حضور مواد مذاب تجربه می‌شود.

هنگامی‌که فشار به سنسور فشار مذاب اعمال می‌شود، استرین گیج کمی تغییر شکل می‌دهد و باعث تغییر در مقاومت الکتریکی آن می‌شود. این تغییر مقاومت توسط مدار پل ویتستون تشخیص داده می‌شود که سپس سیگنال خروجی الکتریکی متناسب با فشار اعمال شده تولید می‌کند. این سیگنال می‌تواند توسط دستگاه‌ها یا سیستم‌های دیگر برای نظارت و کنترل فشار پردازش و تفسیر شود.

این سری از سنسور فشار مذاب برند داینیسکو با استفاده از با اصل اندازه‌گیری فشار پل ویتستون استرین گیج، دقت و حساسیت بالایی را در اندازه‌گیری فشار مواد مذاب ارائه می‌دهد و داده‌های قابل اعتماد و دقیقی را برای کاربردهای شما در اختیار شما قرار می‌دهد.

محدوده فشار مقادیر حداقل و حداکثر فشاری را نشان می‌دهد که سنسور برای اندازه‌گیری دقیق آن طراحی شده‌است که برای ترانسدیوسر فشار مذاب سری MDA420، برابر ۱۷.5-۰ تا ۲۰۰۰-۰ بار می باشد.

عدد ۰ در سمت چپ محدوده نشان‌دهنده نقطه شروع است، که نشان می‌دهد سنسور می‌تواند فشار را از صفر اندازه‌گیری کند و عدد ۱۷.۵ در سمت راست نشان‌دهنده حد بالایی محدوده فشار است. واحد اندازه‌گیری مورد استفاده در این‌جا بار است که یک واحد رایج برای فشار در بسیاری از کاربردهای صنعتی است.

بنابراین، برای این سنسور فشار مذاب خاص، می‌تواند فشارهای مختلف از ۰ تا ۱۷.۵ بار در انتهای پایین را به دقت اندازه‌گیری کند. در انتهای بالاتر، می‌تواند فشارهای بالای ۲۰۰۰ بار را تحمل کند. این محدوده وسیع به سنسور اجازه می‌دهد تا همه‌کاره و مناسب برای کاربردهای مختلف باشد و محیط‌های کم فشار و فشار بالا را در خود جای دهد.

مهم است که یک سنسور فشار مذاب با محدوده فشاری انتخاب کنید که با نیازهای کاربردی خاص شما مطابقت داشته باشد. با انتخاب یک سنسور با محدوده فشار مناسب، می‌توانید از اندازه‌گیری فشار دقیق و قابل اعتماد در شرایط کاری خاص خود اطمینان حاصل کنید.

مشخصات الکتریکی سنسور فشار مذاب DYNISCO سری MDA420

خروجی سنسور فشار بیان‌گر حساسیت یا سیگنال خروجی سنسور نسبت به فشار اعمال شده‌است. در این سری خروجی بر حسب میلی ولت بر ولت (mV/V) بیان می‌شود و ۳.۳۳ میلی‌ولت به ولت نشان می‌دهد که به ازای هر ولت تحریک اعمال شده به سنسور، سیگنال خروجی ۳.۳۳ میلی ولت خواهد بود.

برای مثال اگر سنسور با ولتاژ ۵ ولت برانگیخته شود، سیگنال خروجی تولید شده ۵ ولت ضرب در حساسیت ۳.۳۳ میلی‌ولت به ولت و در نتیجه سیگنال خروجی ۱۶.۶۵ میلی‌ولت خواهد بود.

سیستم‌های مختلف ممکن است نیازهای سیگنال ورودی متفاوتی داشته باشند، مانند سطوح ولتاژ یا خروجی جریان. اطمینان از سازگاری بین خروجی سنسور فشار مذاب و الزامات ورودی سیستم جمع‌آوری یا کنترل داده شما بسیار مهم است.

دقت ارائه شده برای این سنسور فشار مذاب، ≤ ± 0.5% FS و ≤ ± 1% FS است که به سطح انحراف یا خطا در قرائت اندازه‌گیری فشار اشاره دارد. نماد ≥ نشان می‌دهد که دقت برابر یا بیشتر از مقادیر اعلام شده‌است. %FS مخفف درصد مقیاس کامل است، به این معنی که اندازه‌گیری به عنوان درصدی از محدوده فشار کامل سنسور داده می‌شود.

≤ ± 0.5% FS نشان می‌دهد که حداکثر خطای پتانسیل در اندازه‌گیری فشار در محدوده ± 0.5٪ از محدوده مقیاس کامل سنسور است. همچنین به‌صورت مشابه، ≤ ± 1% FS نشان می‌دهد که حداکثر خطای پتانسیل در اندازه‌گیری فشار در محدوده ± 1٪ از محدوده مقیاس کامل سنسور است.

از نظر عملی، این بدان معنی است که وقتی فشار را با استفاده از این سنسور فشار مذاب اندازه‌گیری می‌کنید، ممکن است انحراف یا خطای جزیی در اندازه‌گیری وجود داشته باشد. مقدار فشار واقعی ممکن است با مقدار نمایش داده شده با حداکثر خطای مشخص شده متفاوت باشد. با این حال، توجه به این نکته مهم است که این خطا در محدوده تحمل تعریف شده‌است و در محدوده دقت مشخص شده قرار می‌گیرد.

هنگام انتخاب سنسور فشار مذاب، لازم است سطح دقت مورد نیاز برای کاربرد خاص خود را در نظر بگیرید. اگر دقت بسیار مهم است، ممکن است سنسوری با درصد خطای کمتری انتخاب کنید (به عنوان مثال ≤ ± 0.5% FS). با این حال، اگر برنامه شما تحمل خطای کمی بالاتر را می‌دهد، یک سنسور با دقت FS 1 ± ≥ ممکن است در عین ارائه مزایا، کافی باشد.

ترانسدیوسر فشار مذاب سری MDA420 را می‌توان به یک سنسور دما از مدل ترموکوپل و RTD مجهز کرد که در نتیجه قابلیت‌های اندازه‌گیری دما را ارائه می‌دهد.

ترموکوپل یک سنسور دما است که از دو سیم فلزی مختلف تشکیل شده‌است که در یک انتها به هم وصل شده‌اند تا یک اتصال ایجاد کنند. هنگامی‌که این اتصال در معرض یک گرادیان دما قرار می‌گیرد، ولتاژ کمی‌تولید می‌کند. این ولتاژ متناسب با اختلاف دما است و برای تعیین دما قابل اندازه‌گیری است. ترموکوپل‌ها به دلیل دوام، دامنه دمایی وسیع و زمان پاسخ‌گویی سریع، شناخته شده‌اند و برای کاربردهای مختلف صنعتی مناسب هستند.

با قرار دادن یک ترموکوپل در سنسور فشار مذاب، می‌توانید هم‌زمان فشار و دما را اندازه‌گیری کنید. این حالت به ویژه در کاربردهایی که نظارت بر دمای مواد مذاب برای کنترل فرآیند، ایمنی یا تضمین کیفیت مهم است مفید است.

RTD (Resistance Temperature Detector) نوع دیگری از سنسور دما که بر این اصل استوار است که مقاومت الکتریکی فلزات یا آلیاژهای خاص با دما تغییر می‌کند. RTD‌ها معمولا از پلاتین به عنوان عنصر حسگر به دلیل پایداری عالی و خطی بودن آن در محدوده دمایی گسترده استفاده می‌کنند. تغییر مقاومت RTD، اندازه‌گیری شده و به خوانش دما تبدیل می‌شود.

هنگامی‌که سنسور فشار مذاب سری MDA420 گزینه RTD را ارائه می‌دهد، به این معنی است که شما می‌توانید یک سنسور دمای RTD را در کنار قابلیت‌های سنجش فشار قرار دهید. RTD‌ها به دلیل دقت بالا و پایداری طولانی مدت خود شناخته شده‌اند و برای کاربردهایی که نیاز به اندازه‌گیری دقیق دما دارند مناسب هستند.

با ادغام یک ترموکوپل یا یک RTD در سنسور فشار مذاب، می‌توانید داده‌های فشار و دما را به‌طور هم‌زمان جمع‌آوری کنید و درک جامع‌تری از فرآیند خود ارائه دهید و امکان کنترل و تجزیه و تحلیل بهتر را فراهم کنید.

ولتاژ تغذیه که برای سنسور فشار مذاب DYNISCO سری MDA420، از ۱۰ تا ۱۲ ولت دی سی است، به محدوده ولتاژی اشاره دارد که برای تغذیه سنسور فشار مذاب باید ارائه شود. دی سی (DC) مخفف جریان مستقیم می‌باشد، به این معنی که منبع تغذیه باید ولتاژ ثابتی را بدون هیچ جزء جریان متناوب (AC) ارائه دهد.

بنابراین سنسور فشار مذاب برای عملکرد صحیح نیاز به ولتاژ تغذیه بین ۱۰ تا ۱۲ ولت دی سی دارد. مهم است که مطمئن شوید منبع تغذیه‌ای که به سنسور وصل می‌کنید در این محدوده ولتاژ قرار می‌گیرد. ارائه ولتاژ کمتر از ۱۰ ولت یا بالاتر از ۱۲ ولت ممکن است منجر به عملکرد نامناسب یا آسیب به سنسور شود.
م

حدوده دماهایی که دیافراگم سنسور فشار مذاب می‌تواند بدون تاثیر منفی بر عملکرد یا یکپارچگی ساختار آن تحمل کند، محدوده دمای دیافراگم نامیده می‌شود. محدوده دمای دیافراگم ترانسدیوسر فشار مذاب سری MDA420 از برند داینیسکو، ۴۰۰-۰ درجه سانتی‌گراد می‌باشد.

صفر درجه سانتی‌گراد پایین‌ترین محدوده دما است و نشان می‌دهد که سنسور می‌تواند به‌طور موثر در دماهای پایین‌تر از نقطه انجماد کار کند. ۴۰۰ درجه سانتی‌گراد نشان‌دهنده انتهای بالای محدوده دما است، که نشان می‌دهد سنسور می‌تواند تا دمای ۴۰۰ درجه سانتی‌گراد را تحمل کند.

به عبارت دیگر، دیافراگم این سنسور فشار مذاب به گونه‌ای طراحی شده‌است که عملکرد قابل اعتمادی داشته باشد و خواص مکانیکی خود را در محدوده دمایی ۰ تا ۴۰۰ درجه سانتی‌گراد حفظ کند.
این محدوده دما به ویژه هنگامی‌که با کاربردهایی که شامل مواد مذاب یا فرآیندهایی هستند که دماهای بالا ایجاد می‌کنند، مهم است و تضمین می‌کند که سنسور می‌تواند فشار را حتی در شرایط دمای شدید بدون آسیب یا به خطر انداختن عملکرد آن اندازه‌گیری کند.

با این حال، توجه به این نکته ضروری است که محدوده دمای دیافراگم ممکن است با محدوده دمای عملکرد کلی سنسور متفاوت باشد. سایر اجزای سنسور، مانند قطعات الکترونیکی یا کانکتورها، ممکن است محدودیت‌های دمایی متفاوتی داشته باشند. برای اطمینان از عملکرد مناسب و طول عمر، توجه به مشخصات دمای کامل سنسور ضروری است.

مشخصات مکانیکی سنسور فشار مذاب DYNISCO سری MDA420

اتصال مکانیکی ارائه شده برای سنسور فشار مذاب DYNISCO سری MDA420، گزینه‌های ″1/2-20UNF و M18 x 1.5 می‌باشد و به جزییات رزوه و اندازه اتصالات مورد استفاده برای اتصال سنسور فشار مذاب به فرآیند یا تجهیزات نصب اشاره دارد.

در اتصال مکانیکی ″1/2-20UNF، عدد ۱.۲ به قطر رزوه بر حسب اینچ اشاره دارد و عدد ۲۰ تعداد رزوه‌ها در هر اینچ را نشان می‌دهد. اصطلاح UNF نیز مخفف Unified Fine است و به شکل رزوه و گام اشاره دارد.

در اتصال مکانیکی M18 x 1.5، عبارت M18 اندازه رزوه را بر حسب میلی‌متر نشان می‌دهد. در این مورد، اندازه رزوه ۱۸ میلی‌متر را نشان می‌دهد. عدد ۱.۵ نیز گام رزوه را نشان می‌دهد که بیان‌گر فاصله بین تاج‌های رزوه مجاور است.

هر دو مدل اتصال الکتریکی معمولا در کاربردهای صنعتی مورد استفاده قرار می‌گیرند. انتخاب بین آن‌ها بستگی به نیازهای خاص برنامه شما دارد، مانند تجهیزات یا فرآیندی که سنسور فشار مذاب را به آن وصل می‌کنید.

اگر انعطاف پذیری انتخاب بین این دو را دارید، بهتر است عواملی مانند در دسترس بودن اتصالات، آداپتورها یا سایر اجزای مورد نیاز برای نصب را در نظر بگیرید. علاوه بر این، عواملی مانند مواد سازنده تجهیزات فرآیند، شرایط عملیاتی، و هر استاندارد یا مقررات خاص صنعت ممکن است بر تصمیم شما تاثیر بگذارد.

مواد سازنده‌ی این اتصالات مکانیکی در دیتاشیت به صورتDymax® Coated 15-5 PH Stainless Steel | SS 1.4545 عنوان می‌گردد.

  • فولاد ضد زنگ 15-5 PH، آلیاژ فولاد ضد زنگ رسوبی‌شده است که استحکام، مقاومت در برابر خوردگی و سختی عالی را نشان می‌دهد. حاوی ۱۵ درصد کروم و ۵ درصد نیکل به همراه سایر عناصر آلیاژی است.
  • ®Dymax نام تجاری برای مواد یا فرآیند پوشش تخصصی است که برای افزایش کارایی و دوام قطعات فولادی ضد زنگ استفاده می‌شود. جزییات خاص پوشش ®Dymax مانند ترکیب یا ویژگی‌های آن، ممکن است بر اساس فناوری اختصاصی سازنده متفاوت باشد.

استفاده از فولاد ضد زنگ 15-5 PH با پوشش ®Dymax در اتصال مکانیکی سنسور فشار مذاب چندین مزیت را ارائه می‌دهد. فولاد ضد زنگ 15-5 PH استحکام مکانیکی عالی، مقاومت در برابر خوردگی و پایداری را در شرایط فشار و دمای بالا فراهم می‌کند. این قابلیت اطمینان و طول عمر اتصال مکانیکی را حتی در محیط‌های چالش برانگیز تضمین می‌کند.
®Dymax خواص فولاد ضد زنگ را بیشتر و محافظت بیشتری در برابر خوردگی، سایش ایجاد می‌کند . همچنین ممکن است مقاومت شیمیایی بهبود یافته و کاهش اصطکاک را ارائه دهد که به دوام و عملکرد کلی اتصال مکانیکی کمک می‌کند.

با استفاده از این مواد در اتصال مکانیکی، سنسور فشار مذاب اتصال قوی و قابل اعتماد به فرآیند یا تجهیزات نصب را تضمین می‌کند، در حالی که مقاومت در برابر شرایط سخت عملیاتی، قرار گرفتن در معرض مواد شیمیایی و استرس مکانیکی را حفظ می‌کند.

غلاف بخشی از حسگر است که از بدنه یا محفظه اصلی امتداد دارد و طول غلاف برای سنسور فشار مذاب DYNISCO سری MDA420، برابر با ۱۵۲ میلی‌متر می‌باشد. طول غلاف به روش‌های زیر بر نصب سنسور فشار مذاب بر روی دستگاه یا تجهیزات فرآیند تاثیر می‌گذارد:

  • دسترسی و دسترسی‌پذیری: طول غلاف تعیین می‌کند که عنصر حسگر سنسور تا چه اندازه از بدنه اصلی بیرون زده است. طول غلاف بلندتر، مانند ۱۵۲ میلی‌متر در این مورد، به عنصر حسگر اجازه می‌دهد تا به عمق فرآیند یا محل نصب برسد. این می‌تواند زمانی مفید باشد که حسگر باید در یک موقعیت خاص قرار گیرد یا در یک ماده مذاب برای اندازه‌گیری دقیق فشار غوطه‌ور شود.
  • نصب و کلیرنس: طول غلاف برای اطمینان از نصب و جابجایی مناسب در تجهیزات یا فرآیند ضروری است. این اجازه می‌دهد تا فضای کافی برای نصب داشته باشید و تضمین می‌کند که سنسور به درستی و بدون هیچ‌گونه تداخلی از اجزا یا ساختارهای مجاور قرار گرفته است.
  • سازگاری: طول غلاف باید در رابطه با کاربرد خاص و تجهیزاتی که سنسور در آن نصب می‌شود در نظر گرفته شود. باید با فضای موجود و هر گونه شرایط نصب موجود در تجهیزات سازگار باشد. بررسی ابعاد و گزینه‌های نصب موجود دستگاه یا تجهیزات فرآیند برای اطمینان از تناسب و نصب مناسب سنسور فشار مذاب بسیار مهم است.

هنگام نصب سنسور فشار مذاب بر روی دستگاه، مهم است که طول غلاف را همراه با عوامل دیگری مانند دسترسی، الزامات فرآیند و هرگونه محدودیت فضا در نظر بگیرید. این تضمین می‌کند که سنسور برای اندازه‌گیری دقیق فشار به درستی قرار گرفته است و به‌طور ایمن در تجهیزات قرار می‌گیرد.

اتصال الکتریکی از نوع ۸ پین به این معنی است که اتصال الکتریکی سنسور از ۸ پایه یا ترمینال تشکیل شده‌است. این پین‌ها برای ایجاد اتصالات الکتریکی بین سنسور و دستگاه‌های خارجی مانند کنترل‌کننده‌های فرآیند، سیستم‌های جمع‌آوری داده‌ها یا سایر تجهیزات الکترونیکی استفاده می‌شوند.
در نهایت، اتصال الکتریکی مناسب به عواملی مانند سازگاری، سهولت ادغام، سیستم مورد نیاز و هر گونه ملاحظات خاص برای محیط برنامه شما بستگی دارد.

کالیبراسیون داخلی با مقاومت شانت به روش کالیبراسیون مورد استفاده برای تایید و تنظیم دقت سنسور فشار مذاب سریMDA420 اشاره دارد و شامل دو مقدار MDA420: 80% ± 0.5% و MDA460: 80% ±1.0% می‌باشد.

  • MDA420: 80% ± 0.5%: نشان‌دهنده مقادیر کالیبراسیون داخلی با مقاومت شانت برای مدل MDA420 سنسور فشار مذاب است. عدد ۸۰٪ به نقطه کالیبراسیون در ۸۰٪ محدوده مقیاس کامل سنسور اشاره دارد. ۰.۵±٪ نشان‌دهنده انحراف یا خطای مجاز در کالیبراسیون در آن نقطه است. در این مورد، نشان می‌دهد که خروجی سنسور در نقطه کالیبراسیون ۸۰٪ ممکن است حداکثر ۰.۵٪ از مقدار ایده‌آل یا مورد انتظار منحرف شود.
  • MDA460: 80% ±1.0%: به‌طور مشابه، مقادیر کالیبراسیون داخلی با مقاومت شانت برای مدل MDA460 سنسور فشار مذاب را نشان می‌دهد. عدد ۸۰٪ به نقطه کالیبراسیون در ۸۰٪ محدوده مقیاس کامل سنسور اشاره دارد. ۱±٪ نشان‌دهنده انحراف یا خطای مجاز در کالیبراسیون در آن نقطه است. در این مورد، نشان می‌دهد که خروجی سنسور در نقطه کالیبراسیون ۸۰٪ ممکن است حداکثر ۱٪ از مقدار ایده‌آل یا مورد انتظار منحرف شود.

کالیبراسیون داخلی با مقاومت شانت فرآیندی است که در طول ساخت حسگر برای تنظیم و تنظیم دقیق خروجی آن در نقاط کالیبراسیون خاص انجام می‌شود. با اعمال مقادیر شناخته شده کالیبراسیون و مقایسه آن‌ها با خروجی سنسور، هر گونه اختلاف یا خطا را می‌توان شناسایی و جبران کرد.

توجه به این نکته مهم است که این مشخصات کالیبراسیون تضمین می‌کند که خروجی سنسور در محدوده دقت مشخص شده در نقاط کالیبراسیون قرار دارد. با این حال، دقت واقعی سنسور ممکن است در کل محدوده اندازه‌گیری متفاوت باشد.

نحوه نصب سنسور فشار مذاب DYNISCO سری MDA420

در ذیل، قصد داریم به چند نکته درباره نصب سنسور فشار مذاب بر روی اکسترودر اشاره کنیم:

  • محل نصب: مکانی را برای نصب سنسور انتخاب کنید که نزدیک مسیر جریان مذاب باشد و پشتیبانی کافی از سنسور را فراهم کند. محل نصب نیز باید امکان دسترسی آسان به سنسور را برای تعمیر و نگهداری و کالیبراسیون فراهم کند.
  • جهت‌ نصب سنسور: سنسور را با مسیر جریان مذاب تراز کنید تا بتواند فشار را به دقت اندازه‌گیری کند. اطمینان حاصل کنید که سنسور با جهت‌گیری صحیح (به عنوان مثال، با دیافراگم سنسور رو به مسیر جریان مذاب) نصب شده‌است.همچنین، دیافراگم سنسور باید با مسیر جریان مذاب به‌صورت موازی نصب شود.

نحوه نصب درست سنسور فشار مذاب در فرآیند

  • نیروی گشتاور: پیچ‌های نصب را مطابق با مشخصات گشتاور توصیه شده توسط سازنده محکم کنید. سفت کردن بیش از حد پیچ‌ها می‌تواند به سنسور آسیب برساند، در حالی که سفت شدن کم می‌تواند منجر به نشتی و خوانش نادرست شود.
  • اتصالات الکتریکی: مطمئن شوید که اتصالات الکتریکی سنسور به درستی ایمن و عایق شده باشند. از اندازه مناسب سیم استفاده کنید و دستورالعمل‌های تولید کننده را برای سیم‌کشی سنسور دنبال کنید.

با پیروی از این نکات برای نصب، می‌توانید اطمینان حاصل کنید که سنسور فشار مذاب خوانش دقیق و قابل اعتمادی را روی اکسترودر شما ایجاد می‌کند. اگر در مورد فرآیند نصب، سوال یا نگرانی دارید، حتما با کارشناسان فنی ما تماس بگیرید.

شرکت سازندهDYNISCO
کشور سازندهآمریکا
سریMDA420
نوع سنسورترانسدیوسر فشار مذاب
مدلغلاف سخت
اصل اندازه گیریپل ویتستون، استرین گیج
دامنه فشار کاری (bar)از ۱۷.۵-۰ تا ۲۰۰۰-۰
دامنه فشار کاری (psi)از ۵۰۰-۰ تا ۳۰۰۰۰-۰
حد پایین فشار (bar)۰
حد بالای فشار (bar)۲۰۰۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۲۹۰۰۷.۵
خروجی3.33 mV/V
دقت و درستی≤ ± 0.5 %FS
≤ ± 1 %FS
سنسور دمابله
نوع سنسور دماThermocouple
RTD
ولتاژ تغذیه10-12 V DC
حداقل دمای تحمل دیافراگم۰
حداکثر دمای تحمل دیافراگم۴۰۰
اتصال مکانیکی1/2″-20UNF
M18 x 1.5
جنس اتصال مکانیکیDymax® Coated 15-5 PH Stainless Steel | SS 1.4545
طول غلاف [mm]۱۵۲
طول کپیلاری [mm]بدون کپیلاری
اتصال الکتریکی8-Pin
تنظیم نقطه صفرخیر
تنظیم نقطه اسپنخیر
نمایشگرخیر
تنظیم خودکار نقطه صفرخیر
کالیبراسیون داخلیبله
جزییات کالیبراسیون داخلیMDA420: 80% ± 0.5%
MDA460: 80% ±1.0%
تاییدیه و گواهینامه هاISO 9001 | Worldwide
GOST Pattern | Russia
REACH | European Union
دستورالعمل های انطباق و مقرراتRoHS
نام فایللینک دانلود
دیتاشیتPDF Icon
