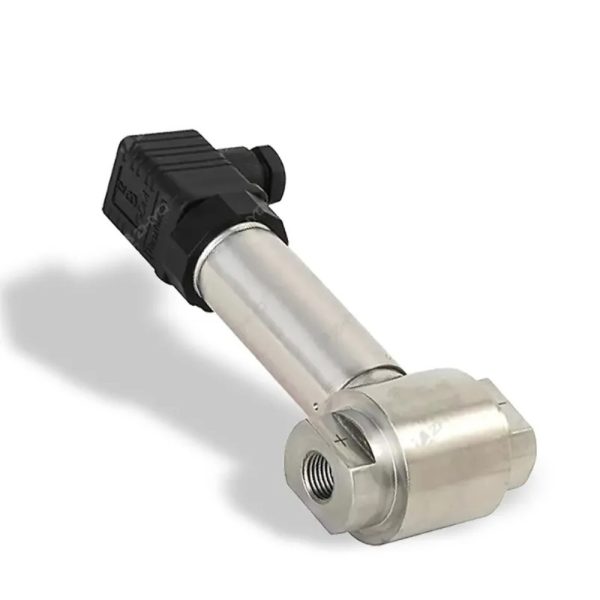

ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

(دیدگاه 1 کاربر)

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند زد اچ وای کیو

ویژگی‌ها:

  • فشار مرجع: اختلاف فشار (فشار تفاضلی)
  • دامنه اندازه‌گیری فشار: از ۱۰ – ۰ میلی‌بار تا ۵۰ – ۰ بار
  • دقت (FS%): ±۰.۵
  • خروجی: ۲۰ – ۴ میلی آمپر، ۱۰ – ۰ ولت
  • اتصال مکانیکی: G 1/2 , G 1/4, M20x1.5
  • جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ (304)
  • اتصال الکتریکی: DIN EN 175301-803-A, Cable outlet

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

ترانسمیتر اختلاف فشار PT124B-202 برای اندازه گیری اختلاف فشار سیالات با قابلیت اطمینان بالا و عملکرد منحصربفرد طراحی شده است. این ترانسمیتر با اجزای پیشرفته مانند سنسور سیلیکونی دیفیوز و فناوری یکپارچه حالت جامد، اندازه گیری دقیق و پایدار را در یک بسته فشرده و ضد آب تضمین می کند. چه نیاز به اندازه گیری فشار تفاضلی مایعات، گازها یا سایر مواد داشته باشید، PT124B-202 انتخاب ایده آلی برای کاربرد شماست.

یکی از ویژگی های برجسته PT124B-202 تطبیق پذیری آن است که امکان اندازه گیری دامنه های متعدد و خروجی های سیگنال فشار مختلف را فراهم می کند. این انعطاف‌پذیری اندازه گیری اختلاف فشار در طیف گسترده‌ای از کاربردها، از جمله اندازه‌گیری جریان، سیستم‌های هیدرولیک، مایعات رقیق، و حتی پروژه‌های زیر آب، امکان‌پذیر می‌سازد. ساختار مستحکم این ترانسمیتر آن را برای محیط های سخت مانند صنایع نفت و شیمیایی مناسب می کند. علاوه بر این، ابعاد جمع و جور آن، نصب آن را در فضاهای تنگ آسان می کند و در عین حال دقت و ثبات بالایی را ارایه می دهد.

به طور خلاصه، ترانسمیتر فشار اختلاف فشار سری PT124B-202 فناوری پیشرفته را با طراحی خلاقانه ترکیب می کند. چه در حال نظارت بر آب های زیرزمینی، اطمینان از یکپارچگی خطوط لوله گاز طبیعی یا بهینه سازی سیستم های تهویه مطبوع باشید، این ترانسمیتر اختلاف فشار اندازه گیری  قابل اعتماد و دقیقی را ارائه می دهد.



در ارتباط با این محصول بخوانید:

بررسی تخصصی ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

فشار مرجع برای این سری از ترانسمیتر فشار، اختلاف فشار (فشار تفاضلی) می‌باشد که به نوع خاصی از اندازه‌گیری فشار اشاره دارد که در آن فشار اندازه‌گیری شده نسبت به فشار مرجع است. در زمینه ترانسمیتر فشار به این معنی است که دستگاه توانایی اندازه‌گیری اختلاف بین دو فشار را دارد.
فرض کنید شما دو منبع فشار دارید، مانند فشار در دو طرف محدودیت جریان یا فشار دو طرف یک شیر؛ ترانسمیتر اختلاف فشار (فشار تفاضلی) می‌تواند اندازه‌گیری کند و خروجی‌ای ارائه دهد که نشان‌دهنده تفاوت بین این دو فشار است.

این ویژگی به ویژه در کاربردهایی که نیاز به نظارت بر افت فشار در یک قطعه یا اندازه‌گیری نرخ جریان در یک سیستم دارید، مفید است. با استفاده از قابلیت فشار مرجع اختلاف فشار (فشار تفاضلی)، می‌توانید اندازه‌گیری‌های دقیق و قابل اعتمادی از اختلاف فشار به‌دست آورید که می‌تواند به شما در تجزیه و تحلیل و بهینه‌سازی عملکرد سیستم کمک کند.

محدوده فشار به دامنه فشارهایی اطلاق می‌شود که ترانسمیتر فشار می‌تواند به دقت اندازه‌گیری کند. در مورد ترانسمیتر فشار سری PT124B-202، محدوده مشخص شده از ۱۰-۰ میلی‌بار تا ۵۰-۰ بار است.

به بیان ساده، این بدان معناست که ترانسمیتر فشار قادر به اندازه‌گیری دقیق فشار در این محدوده خاص است. حد پایین ۰ میلی‌بار نشان می‌دهد که می‌تواند فشارهای بسیار پایین را تشخیص دهد، در حالی که حد بالای ۵۰ بار نشان‌دهنده توانایی آن در تحمل فشارهای بالاتر است.

هنگام انتخاب یک ترانسمیتر فشار، مهم است که فشار مورد نیاز برنامه خاص خود را در نظر بگیرید. محدوده فشار اعلام شده به شما ایده‌ای از قابلیت‌های ترانسمیتر می‌دهد و تضمین می‌کند که با استفاده مورد نظر شما هماهنگ است.

مشخصات عملکرد ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

اصطلاح دقت به این اشاره دارد که مقدار اندازه‌گیری شده چقدر با مقدار واقعی مطابقت دارد. در مورد این سری از ترانسمیتر فشار از برندZHYQ ، دقت برابر است با 0.5± FS% ≥ که نشان می‌دهد اندازه‌گیری ترانسمیتر فشار در یک تحمل خاص دقیق است.

FS عبارت مخفف Full Scale است. به حداکثر محدوده فشاری که ترانسمیتر فشار می‌تواند اندازه‌گیری کند اشاره دارد. بنابراین، وقتی می‌گوییم 0.5± FS% ≥، به این معنی است که دقت اندازه‌گیری ترانسمیتر فشار در محدوده ۰.۵± درصد از محدوده فشار در مقیاس کامل قرار می‌گیرد.

توجه به این نکته مهم است که دقت معمولا به‌عنوان درصدی از محدوده مقیاس کامل به جای یک مقدار مطلق بیان می‌شود. این به شما امکان می‌دهد دقت اندازه‌گیری را نسبت به کل محدوده ارزیابی کنید.

مشخصات الکتریکی ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

گزینه‌های خروجی موجود برای این سری از ترانسمیتر فشار ۲۰ – ۴ میلی‌آمپر، ۱۰ – ۰ ولت دی سی هستند. خروجی به سیگنال الکتریکی اشاره دارد که ترانسمیتر فشار برای نشان دادن فشار اندازه‌گیری شده تولید می‌کند و گزینه‌های خروجی مختلف برای جا دادن انواع مختلف سیستم‌های کنترل و ابزار دقیق هستند.
در این صورت شما دو گزینه دارید:

  1. خروجی ۲۰ – ۴ میلی‌آمپر، سیگنال جریانی را نشان می‌دهد که از ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر متغیر است. ترانسمیتر یک سیگنال جریان تولید می‌کند که متناسب با فشار اندازه‌گیری شده‌است. یک سیگنال ۴ میلی‌آمپر معمولا نشان‌دهنده کمترین فشار در محدوده اندازه‌گیری است، در حالی که یک سیگنال ۲۰ میلی‌آمپر نشان‌دهنده بالاترین فشار است. این نوع خروجی به دلیل ایمنی در برابر نویز و قابلیت انتقال از راه دور معمولا در سیستم‌های کنترل صنعتی استفاده می‌شود.
  2. خروجی ۱۰ – ۰ ولت دی سی یک سیگنال ولتاژ را نشان می‌دهد که از ۰ ولت تا ۱۰ ولت متغیر است. مشابه سیگنال جریان، سیگنال ولتاژ متناسب با فشار اندازه‌گیری شده‌است. سیگنال ۰ ولت معمولا کمترین فشار را نشان می‌دهد، در حالی که سیگنال ۱۰ ولت نشان‌دهنده بالاترین فشار است. این نوع خروجی اغلب در برنامه‌هایی استفاده می‌شود که سیگنال‌های ولتاژ با سیستم کنترل یا جمع‌آوری داده سازگارتر است.

حال این‌که کدام گزینه خروجی مناسب‌تر است به کاربرد خاص شما و نیازهای سیستم کنترل یا اندازه‌گیری شما بستگی دارد. چند فاکتور موثر در این انتخاب به شرح زیر می باشند:

  • سازگاری: الزامات ورودی سیستم کنترل یا جمع‌آوری داده خود را بررسی کنید. تعیین کنید که آیا برای دریافت و پردازش سیگنال جریان (۲۰-۴ میلی‌آمپر) مناسب‌تر است یا سیگنال ولتاژ (۱۰-۰ ولت دی سی).
  • ایمنی در برابر نویز: اگر برنامه شما شامل انتقال از راه دور یا محیط‌هایی با نویز الکتریکی است، سیگنال جریان ۲۰-۴ میلی‌آمپر نسبت به سیگنال‌های ولتاژ نسبت به نویز مصون‌تر است.
  • تداخل سیگنال: در نظر بگیرید که آیا منابع بالقوه تداخل وجود دارد که می‌تواند بر دقت سیگنال تاثیر بگذارد. در شرایط خاص، یک نوع خروجی ممکن است کمتر از دیگری در معرض تداخل باشد.
    برای تعیین الزامات ورودی و سازگاری با سیگنال جریان یا ولتاژ مهم است که به اسناد یا مشخصات سیستم کنترل یا ابزار دقیق خود مراجعه کنید.

مشخصات شرایط محیطی ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

محدوده دمای سیال تعیین‌شده برای ترانسمیتر فشار به محدوده دمای قابل قبول محیط یا ماده‌ای اشاره دارد که ترانسمیتر در حین کار با آن در تماس است.

محدوده مشخص شده برای سری PT124B-202، برابر با ۸۵-۱۰- درجه سانتی‌گراد است که بیان‌گر تحمل و اندازه‌گیری دقیق فشارها در این محدوده دما توسط ترانسمیتر فشار می‌باشد. ترانسمیتر قادر است عملکرد خود را در هنگام قرار گرفتن در معرض دمای سیال از ۱۰- درجه سانتی‌گراد تا ۸۵ درجه سانتی‌گراد حفظ کند.

توجه به این نکته مهم است که محدوده دمای محیط به‌طور خاص به دمای ماده یا محیط اندازه‌گیری شده و نه دمای محیط اطراف، اشاره دارد.

برای اطمینان از اندازه‌گیری‌های دقیق و قابل اعتماد، ضروری است که ترانسمیتر فشار را در محدوده دمای سیال مشخص شده آن به کار برد. کارکردن ترانسمیتر خارج از این محدوده به‌طور بالقوه می‌تواند منجر به خوانش نادرست یا آسیب به دستگاه شود.

رتبه درجه حفاظت که معمولا به عنوان رتبه IP شناخته می‌شود، بیان‌کننده درجه حفاظتی است که ترانسمیتر فشار در برابر نفوذ ذرات جامد و مایعات ارائه می‌دهد.

برای ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 دو درجه حفاظت IP65 و IP67 وجود دارد. این رتبه‌ها از دو رقم تشکیل شده‌اند. رقم اول، ۶ نشان‌دهنده سطح محافظت در برابر ذرات جامد است. در این حالت نشان می‌دهد که ترانسمیتر فشار کاملا در برابر گرد و غبار و سایر ذرات جامد محافظت می‌شود. رقم دوم به سطح حفاظت در برابر مایعات اشاره دارد. درجه IP65 نشان می‌دهد که ترانسمیتر فشار در برابر واترجت‌های کم فشار از همه جهات محافظت می‌شود. اگرچه ممکن است کاملا ضد آب نباشد، اما محافظت کافی در برابر شرایط محیطی معمولی مانند پاشش آب یا باران خفیف ارائه می‌دهد.

رقم دوم IP67 نشان‌دهنده سطح بالاتر محافظت در برابر مایعات در مقایسه با IP65 است. با استاندارد IP67، ترانسمیتر فشار قادر است در برابر غوطه‌ور شدن موقت در آب تا عمق معین، معمولا تا یک متر برای مدت زمان محدود، مقاومت کند.

هنگام در نظر گرفتن رتبه IP، مهم است که شرایط محیطی خاص برنامه خود را ارزیابی کنید. اگر برنامه شما مستلزم قرار گرفتن در معرض گرد و غبار، رطوبت یا پاشیدن گاه به گاه باشد، هر دو رتبه IP65 و IP67 حفاظت کافی را ارائه می‌دهند. با این حال، اگر برنامه شما به سطوح بالاتری از محافظت در برابر غوطه‌ور شدن در آب نیاز دارد، رتبه IP67 مناسب‌تر خواهد بود.

به خاطر داشته باشید که رتبه IP را در ارتباط با سایر عوامل محیطی در نظر بگیرید تا اطمینان حاصل کنید که ترانسمیتر فشار به‌طور مناسب برای کاربرد خاص شما محافظت می‌شود.

مشخصات مکانیکی ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

اتصال مکانیکی به نوع و اندازه اتصال رزوه‌ای مورد استفاده برای اتصال فیزیکی ترانسمیتر فشار به سیستم یا تجهیزاتی که در آن نصب می‌شود اشاره دارد. این اتصال مکانیکی مطمئن و قابل اعتماد بین ترانسمیتر فشار و فرآیند یا لوله‌کشی را تضمین می‌کند.

انواع و اندازه‌های رزوه خاص موجود برای ترانسمیتر فشار سری PT124B-202 عبارتند از:

  • “G 1/4: حرف G به رزوه لوله موازی یا استوانه‌ای اشاره دارد که به عنوان رزوه BSP (British Standard Pipe) نیز شناخته می‌شود. عدد ۱.۴ اندازه رزوه را نشان می‌دهد. در این مورد، “G 1/4 نشان‌دهنده اندازه رزوه تقریبا ۱۳.۱۶ میلی‌متر در قطر است.
  • “G 1/2: به‌طور مشابه، حرف G نشان‌دهنده رزوه لوله موازی یا استوانه‌ای است، در حالی که ۱.۲ اندازه رزوه را نشان می‌دهد. “G 1/2 نشان‌دهنده اندازه رزوه تقریبا ۲۰.۹۶ میلی‌متر در قطر است.
  • M20×1.5: حرف M نشان‌دهنده نوع رزوه متریک است که معمولا در سراسر جهان استفاده می‌شود. ۲۰ قطر رزوه را بر حسب میلی‌متر نشان می‌دهد و ۱.۵ به گام اشاره دارد که فاصله بین هر تاج رزوه است. بنابراین، M20×1.5 نشان‌دهنده یک رزوه متریک با قطر ۲۰ میلی‌متر و گام ۱.۵ میلی‌متر است.

در مورد این‌که کدام یک از اتصالات مکانیکی بهتر است، بستگی به الزامات خاص و سازگاری با سیستم شما دارد. هر نوع رزوه و اندازه و کاربردهای خود را دارد و انتخاب به عواملی مانند لوله‌کشی یا تجهیزات موجود، استانداردهای صنعت و نیازهای خاص نصب بستگی دارد.

این اتصالات مکانیکی در سری PT124B-202 ممکن است از جنس فولاد ضد زنگ (316L) یا فولاد ضد زنگ (304) باشد. فولاد ضد زنگ (316L) یک ماده محبوب است که به دلیل خواص عالی مقاومت در برابر خوردگی آن شناخته شده‌است. این ماده یک آلیاژ فولاد ضد زنگ آستنیتی با محتوای کربن کم است که مقاومت آن‌را در برابر خوردگی، به ویژه در محیط‌های سخت یا در معرض سیالات خورنده افزایش می‌دهد. فولاد ضد زنگ (316L) به‌طور گسترده در کاربردهای صنعتی استفاده می‌شود که در آن ترانسمیتر فشار نیاز به مقاومت در برابر سیال‌های تهاجمی مانند مواد شیمیایی، اسیدها یا آب دریا دارد. بنابراین دوام، طول عمر و قابلیت اطمینان را در شرایط چالش برانگیز فراهم می‌کند.

فولاد ضد زنگ (304) یکی دیگر از آلیاژهای رایج فولاد ضد زنگ است که به‌طور گسترده در کاربردهای مختلف استفاده می‌شود. مقاومت در برابر خوردگی خوب و استحکام بالا را ارائه می‌دهد. در حالی که به اندازه فولاد ضد زنگ (316L) در برابر خوردگی مقاوم نیست، هنوز برای بسیاری از کاربردهای عمومی‌که محیط کمتر خورنده است، مناسب است. فولاد ضد زنگ (304) معمولا در ترانسمیترهای فشار برای کاربردهایی که شامل گازها، هوا، آب و محیط‌های شیمیایی ملایم استفاده می‌شود.

توجه به این نکته مهم است که در انتخاب مواد سازنده اتصال مکانیکی باید سازگاری با سیال اندازه‌گیری شده و شرایط محیطی خاص برنامه شما را در نظر بگیرد. علاوه بر این، برخی از ترانسمیتر‌های فشار ممکن است گزینه‌های مختلف مواد سازنده اتصال مکانیکی را برای برآوردن نیازهای کاربردی مختلف ارائه دهند.

مایع پرکننده در ترانسمیترهای فشار به نوع سیال مورد استفاده برای پر کردن سنسور فشار یا ترانسمیتر اشاره دارد. در مورد این سری، مایع پرکننده مشخص شده، روغن سیلیکون است.

روغن سیلیکون نوعی سیال مصنوعی است که به‌طور گسترده در سنسورهای فشار و ترانسمیترها استفاده می‌شود. این یک مایع شفاف، بی‌رنگ و بی‌اثر است که از پلیمرهای سیلیکونی تشکیل شده‌است. چند نکته کلیدی در مورد استفاده و خواص روغن سیلیکون به عنوان مایع پرکننده وجود دارد:

  • هدف: هدف اولیه مایع پرکننده، مانند روغن سیلیکون، انتقال فشار اعمال شده از دیافراگم به عنصر حسگر یا مکانیزم درون ترانسمیتر فشار است. انتقال و اندازه‌گیری مناسب فشار را تضمین می‌کند.
  • سازگاری: روغن سیلیکون به دلیل سازگاری شیمیایی گسترده‌اش شناخته شده‌است. به‌طور کلی با طیف وسیعی از سیال‌ها، از جمله گازها، مایعات و بسیاری از مواد شیمیایی سازگار است. با این حال، توجه به این نکته مهم است که سازگاری ممکن است بسته به مواد شیمیایی یا مواد خاص متفاوت باشد. توصیه می‌شود نمودار سازگاری را مرور کنید یا با سازنده مشورت کنید تا از مناسب بودن با سیال خاص درگیر در برنامه شما اطمینان حاصل کنید.
  • خواص حرارتی: روغن سیلیکون پایداری حرارتی خوبی دارد و به آن اجازه می‌دهد عملکرد ثابتی را در محدوده دمایی وسیعی حفظ کند. تغییرات ویسکوزیته پایین را با تغییرات دما نشان می‌دهد که به اندازه‌گیری دقیق فشار کمک می‌کند.
  • میرایی فرآیند (کاهش نوسانات سیستم): روغن سیلیکون همچنین خاصیت میرایی را در ترانسمیتر فشار ایجاد می‌کند. این کمک می‌کند تا اثرات ارتعاش، ضربان یا انفجار فشار (افزایش ناگهانی و قابل توجه فشار) به حداقل برسد و امکان اندازه‌گیری فشار پایدار و دقیق را فراهم کند.
    یکپارچگی مهر و موم: انتخاب روغن سیلیکون به عنوان مایع پرکننده اغلب نشان می‌دهد که ترانسمیتر فشار دارای طراحی نفوذناپذیر مهر و موم شده‌است و بنابراین یکپارچگی عنصر حسگر فشار را تضمین می‌کند و از هرگونه نشت یا آلودگی مایع پرکننده جلوگیری می‌کند.

DIN EN 175301-803-A و Cable outlet دو مدل اتصال الکتریکی ارائه شده برای ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 هستند.

DIN EN 175301-803-A به یک استاندارد خاص برای اتصالات الکتریکی مورد استفاده در کاربردهای صنعتی اشاره دارد. استاندارد DIN EN 175301-803-A الزامات اتصالات الکتریکی را که معمولا در سیستم‌های اتوماسیون و کنترل استفاده می‌شوند، مشخص می‌کند. این کانکتورها معمولا یک شکل دایره‌ای با چندین پین یا تماس دارند و یک اتصال الکتریکی مطمئن و قابل اعتماد بین ترانسمیتر فشار و سیستم کنترل یا جمع‌آوری داده‌ها را فراهم می‌کنند. این استاندارد سازگاری و قابلیت تعویض بین دستگاه‌های سازنده‌های مختلف را تضمین می‌کند.

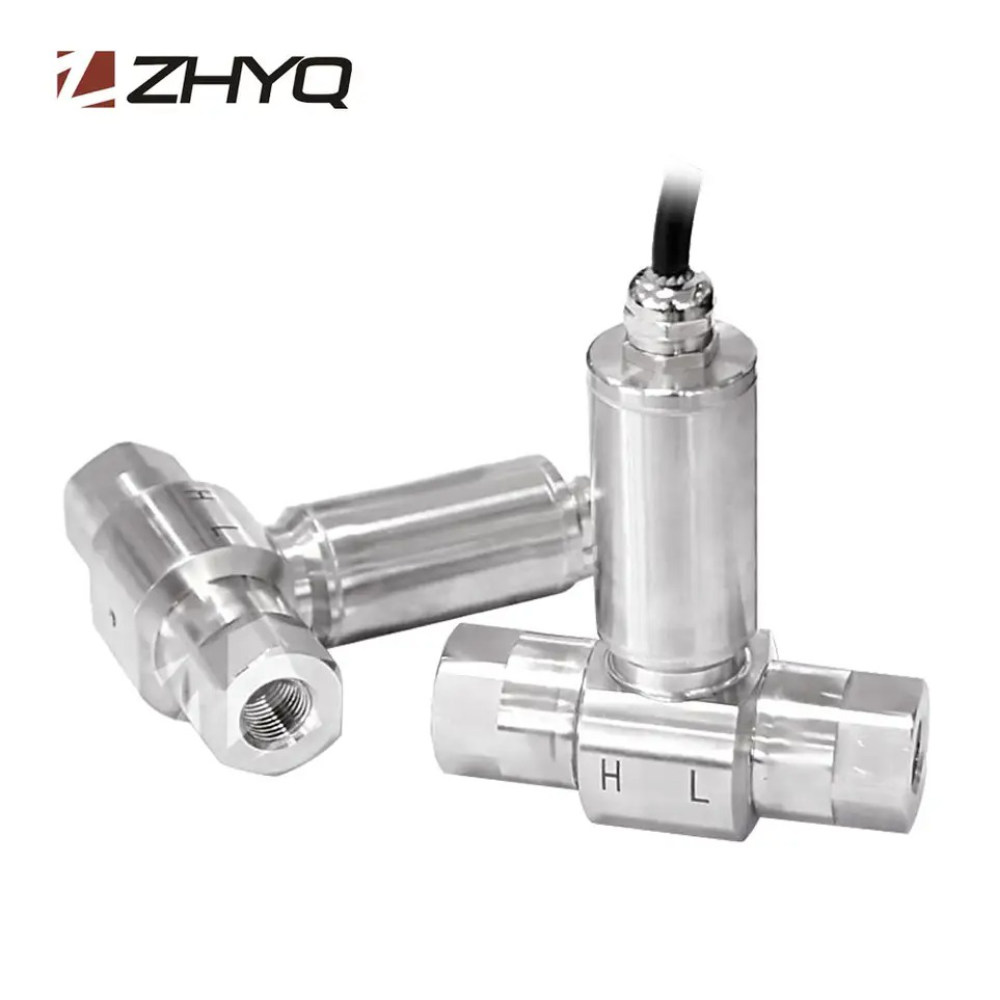

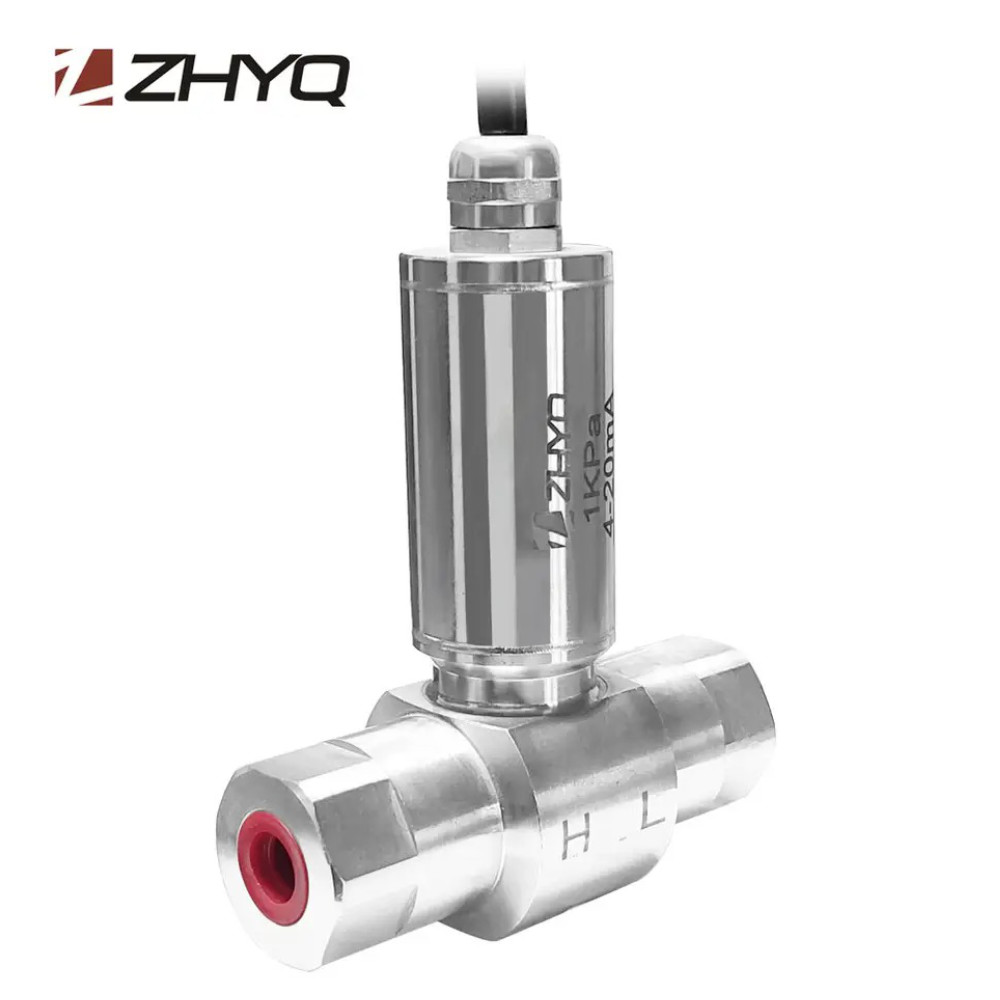

گزینه Cable Outlet به پیکربندی اشاره دارد که در آن ترانسمیتر فشار به یک کابل برای اتصال برق مجهز شده‌است. کابل معمولا با انتها یا کانکتورهای جدا شده ارائه می‌شود که می‌توانند به راحتی به ترمینال‌ها یا کانکتورهای مناسب در سیستم کنترل یا جمع‌آوری داده متصل شوند. گزینه Cable outlet انعطاف‌پذیری را از نظر طول کابل و گزینه‌های اتصال ارائه می‌دهد و امکان ادغام آسان در سیستم‌های مختلف را فراهم می‌کند.

وقتی نوبت به تعیین این‌که کدام اتصال الکتریکی بهتر است می‌رسد، به نیازهای کاربردی خاص شما و سازگاری با سیستم موجود شما بستگی دارد. عوامل زیر را در نظر بگیرید:

  • سازگاری سیستم: الزامات اتصال الکتریکی سیستم کنترل یا جمع‌آوری داده خود را بررسی کنید. تعیین کنید که آیا برای پذیرش کانکتورها مطابق با استاندارد DIN EN 175301-803-A طراحی شده‌است یا این‌که با اتصالات مبتنی بر کابل سازگارتر است. اطمینان حاصل کنید که اتصال الکتریکی انتخابی با الزامات ورودی سیستم سازگار است.
  • سهولت نصب: سهولت نصب و سیم‌کشی را در نظر بگیرید. کانکتورهای DIN EN 175301-803-A یک اتصال به سبک Plug-and-Play را ارائه می‌دهند، که می‌تواند هنگام برخورد با چندین دستگاه یا زمانی که نصب و تعویض سریع ضروری است، راحت باشد. از سوی دیگر، یک Cable outlet انعطاف‌پذیری را در مسیریابی کابل ارائه می‌دهد و طول کابل‌های سفارشی را امکان‌پذیر می‌کند، که می‌تواند نصب را در برخی سناریوها ساده‌تر کند.
  • ملاحظات زیست محیطی: شرایط محیطی که ترانسمیتر فشار در آن نصب خواهد شد را ارزیابی کنید. عواملی مانند ارتعاش، دما و سطوح رطوبت ممکن است بر مناسب بودن برخی از اتصالات الکتریکی تاثیر بگذارند. اطمینان حاصل کنید که اتصال الکتریکی انتخاب شده می‌تواند شرایط محیطی خاص برنامه شما را تحمل کند.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

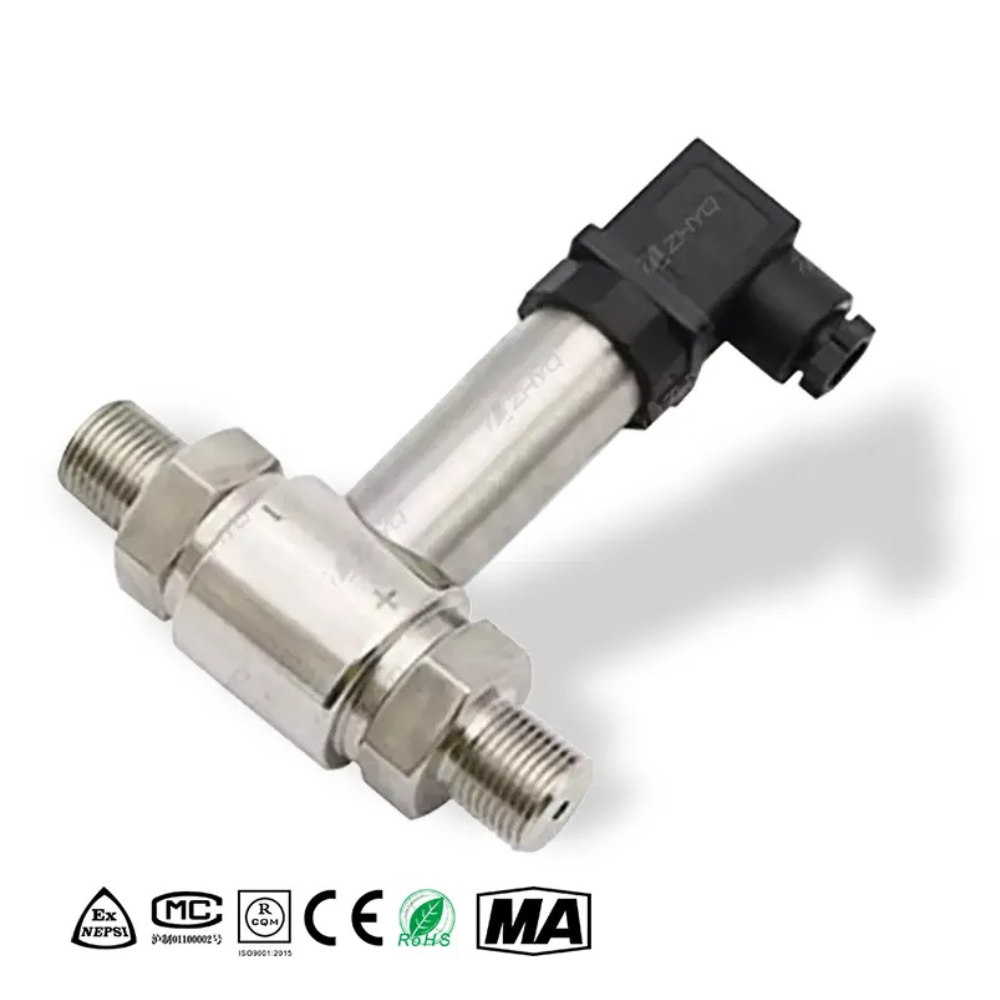

تاییدیه‌ها و گواهینامه‌های ذکر شده برای سری PT124B-202 ترانسمیتر‌های فشار، از جمله CE، NEPSI، RCQM و CMC نشان می‌دهد که این محصول استانداردها و الزامات خاصی را که توسط نهادها یا سازمان‌های نظارتی مربوطه تعیین شده، برآورده کرده‌است.

از مزایای این تاییدیه‌ها و گواهینامه‌ها، موارد زیر را می‌توان نام برد:

  1. CE (Conformité Européene): نشان CE یک گواهی اجباری برای محصولات فروخته شده در منطقه اقتصادی اروپا (EEA) است و نشان می‌دهد که ترانسمیتر فشار با استانداردهای ضروری بهداشت، ایمنی و حفاظت از محیط زیست که توسط اتحادیه اروپا (EU) تعیین شده‌است، مطابقت دارد. علامت CE تضمین می‌کند که محصول دارای الزامات خاص است و می‌تواند آزادانه در EEA به بازار عرضه شود و مورد استفاده قرار گیرد.
    مزایا:
    – مطابقت با مقررات اتحادیه اروپا را نشان می‌دهد.
    – تضمین ایمنی و استانداردهای کیفیت را ارائه می‌دهد.
    – بازارپذیری را در بازار اروپا افزایش می‌دهد.
  2. NEPSI (مرکز نظارت و بازرسی ملی برای حفاظت از انفجار و ایمنی ابزار دقیق): یک گواهینامه خاص برای حفاظت در برابر انفجار و ایمنی در ابزار دقیق برای استفاده در محیط‌های خطرناک در چین است. این گواهی تضمین می‌کند که ترانسمیتر فشار استانداردها و مقررات ایمنی مورد نیاز را برای عملکرد در جوهای بالقوه انفجاری رعایت می‌کند.
    مزایا:
    – ایمنی و مناسب بودن ترانسمیتر فشار را برای استفاده در محیط‌های خطرناک تایید می‌کند.
    – رعایت مقررات NEPSI برای کاربرد در صنایعی مانند نفت و گاز، پتروشیمی و معدن در چین ضروری است.
  3. RCQM (گواهی روسیه برای سیستم‌های مدیریت کیفیت): گواهی RCQM نشان می‌دهد که ترانسمیتر فشار با استانداردهای سیستم مدیریت کیفیت در روسیه مطابقت دارد. این تضمین می‌کند که فرآیندهای تولید و کیفیت محصول مطابق با الزامات خاص تعیین‌شده توسط سازمان صدور گواهینامه در روسیه است.
    مزایا:
    – مطابقت با استانداردهای مدیریت کیفیت در روسیه را نشان می‌دهد.
    – اعتماد به قابلیت اطمینان و کیفیت محصول را افزایش می‌دهد.
  4. CMC (گواهی اندازه‌گیری چین): گواهینامه CMC تایید می‌کند که ترانسمیتر فشار با الزامات مترولوژیکی و استانداردهای دقت در چین مطابقت دارد. این تضمین می‌کند که اندازه‌گیری‌ها و فرآیندهای کالیبراسیون محصول مطابق با استانداردهای تعیین شده‌است.
    مزایا:
    – دقت و اطمینان اندازه‌گیری فشار را تضمین می‌کند.
    – انطباق با گواهینامه CMC برای برنامه‌هایی که نیاز به اندازه‌گیری دقیق و رعایت استانداردهای مترولوژی در چین دارند، مهم است.
شرکت سازندهZHYQ
کشور سازندهچین
سریPT124B-202
نوع سنسورترانسمیتر فشار
فشار مرجعاختلاف فشار (فشار تفاضلی)
دامنه اندازه گیری فشار (بار)از ۱۰ - ۰ میلی‌بار تا ۵۰ - ۰ بار
حد پایین فشار (بار)۰
حد بالای فشار (بار)۵۰
حد پایین فشار (psi)۰
حد بالای فشار (psi)۷۲۵.۲
دقت≤ ± 0.5 %FS
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
ولتاژ تغذیهاز ۱۲ تا ۳۶ ولت دی سی
حد پایین دمای سیال (°C)-۱۰
حد بالای دمای سیال (°C)۸۵
درجه حفاظتIP65
IP67
اتصال مکانیکیG 1/4"
G 1/2"
M20x1.5
دارای اسنابر فشارخیر
جنس اتصال مکانیکیفولاد ضد زنگ (304)
(316L) فولاد ضد زنگ
مایع پرکنندهروغن سیلیکون
اتصال الکتریکیDIN EN 175301-803-A
Cable outlet
دارای نمایشگرخیر
تاییدیه و گواهینامه هاCE / European Community
NEPSI / China
RCQM / Global
CMC (China Metrology Certification) / China
نام فایللینک دانلود
دیتاشیتPDF Icon

1 دیدگاه برای ترانسمیتر اختلاف فشار ZHYQ سری PT124B-202 برای اندازه‌گیری اختلاف فشار

  1. سینا جسیر

    وقت شما بخیر
    دو سوال دارم. ما تولیدکننده مخزن هستیم و قصد داریم یک تست سطح سنجی آب مقطر با استفاده از سنسور اختلاف فشار DP انجام بدیم. آیا با استفاده از این سنسور میشه این تست رو انجام داد؟ در مخزن هم بسته است. و اینکه کدوم روش برای تست سطح سنجی مناسب تره؟ سنسور فشار هیدرواستاتیک یا اختلاف فشار؟

    • علی اکبر شیرازی

      درود بر شما دوست عزیز.
      برای اندازه گیری ارتفاع آب مقطر درون یک مخزن بسته شما می‌توانید به هر دو روش اعتماد کنید. استفاده از سنسور فشار هیدرواستاتیک گزینه مناسبی است اما به دلیل اینکه در مخزن بسته است، شما باید یک ترانسمیتر فشار نیز همراه با ترانسمیتر فشار غوطه ور نیز تهیه کنید تا فشار گاز بالای مایع درون مخزن را اندازه گیری کند و در نهایت، باید اختلاف فشار مایع و گاز بالای آن را بدست آورید. پس این گزینه علاوه بر دقت بالا و قابل اطمینان بودن، میتواند هزینه بیشتری نسبت به گزینه دوم شما که در واقع همون ترانسمیتر اختلاف فشار هست، داشته باشد. ولی در راه حل دوم، فقط با یک ترانسمیتر اختلاف فشار، می‌توانید اختلاف فشار مایع و گاز بالای مایع را اندازه‌گیری کنید و ارتفاع را بدست آورید. پس پیشنهاد ما به شما، استفاده از یک ترانسمیتر اختلاف فشار است. برای آشنایی بیشتر با نحوه اندازه گیری اختلاف فشار در یک مخزن، به سیر تا پیاز ترانسمیتر اختلاف فشار در لینک زیر مراجعه کنید:
      https://www.pressuremeasurement.ir/differential-pressure-transmitter-step-by-step-guide/
      با توجه به اینکه مایع نیز آب مقطر است و با استیل 316L سازگاری کامل دارد، ترانسمیتر اختلاف فشار سری PT124B-202 گزینه مناسبی‌ است و می‌توانید به سادگی هر چه تمام تر، این تست را انجام دهید.
      پیروز و سربلند باشید.
