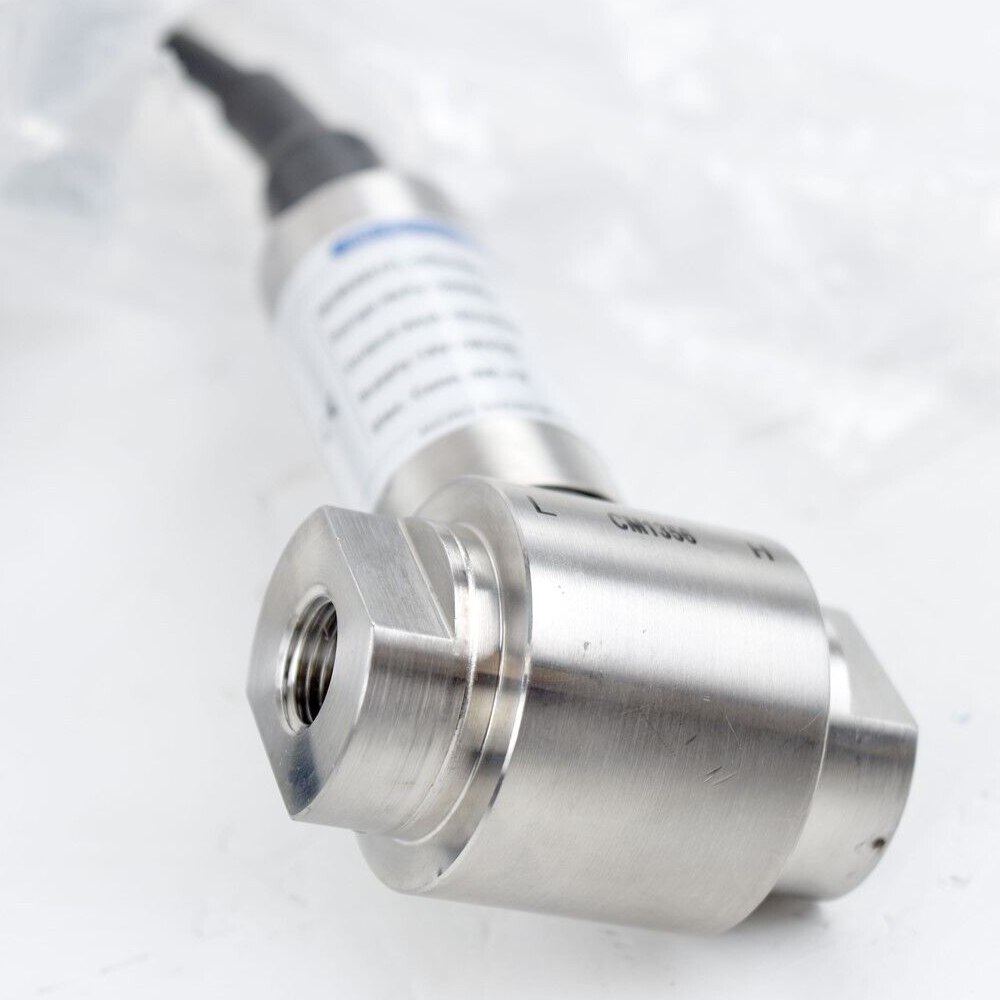

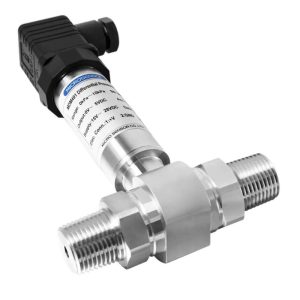

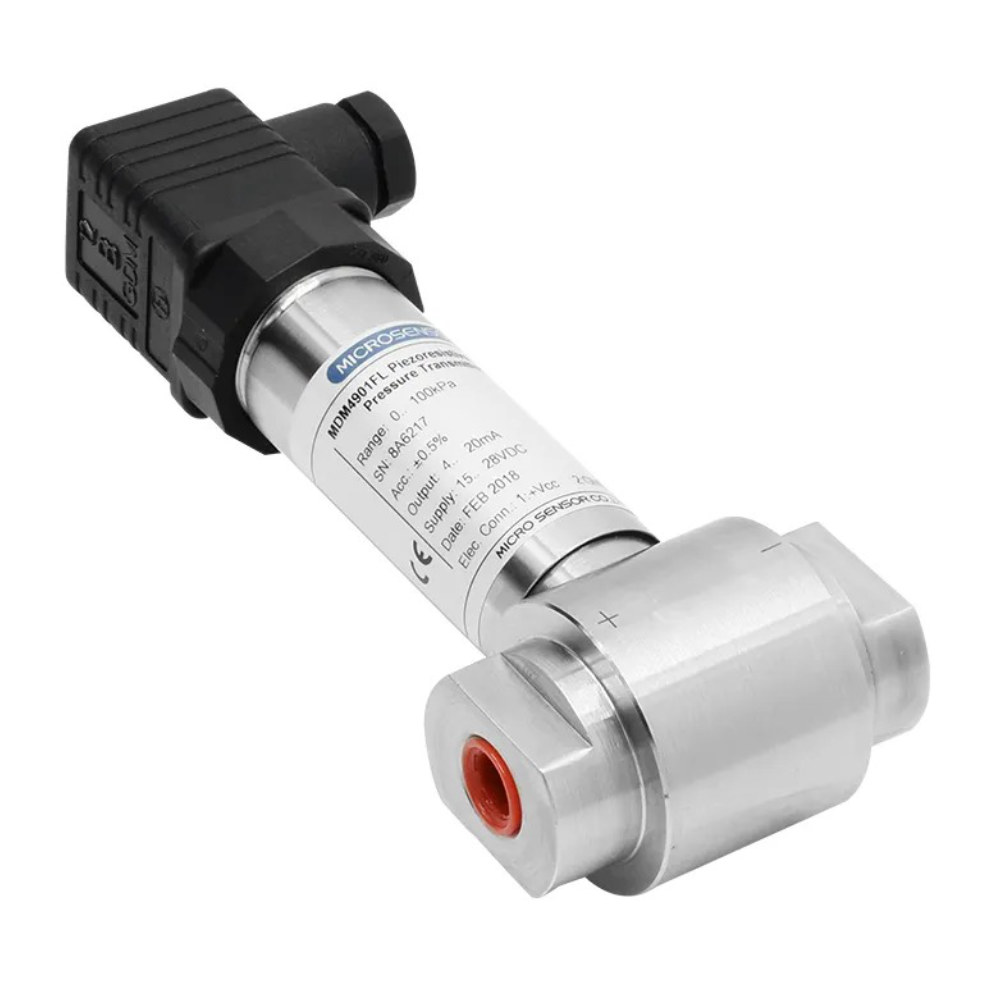

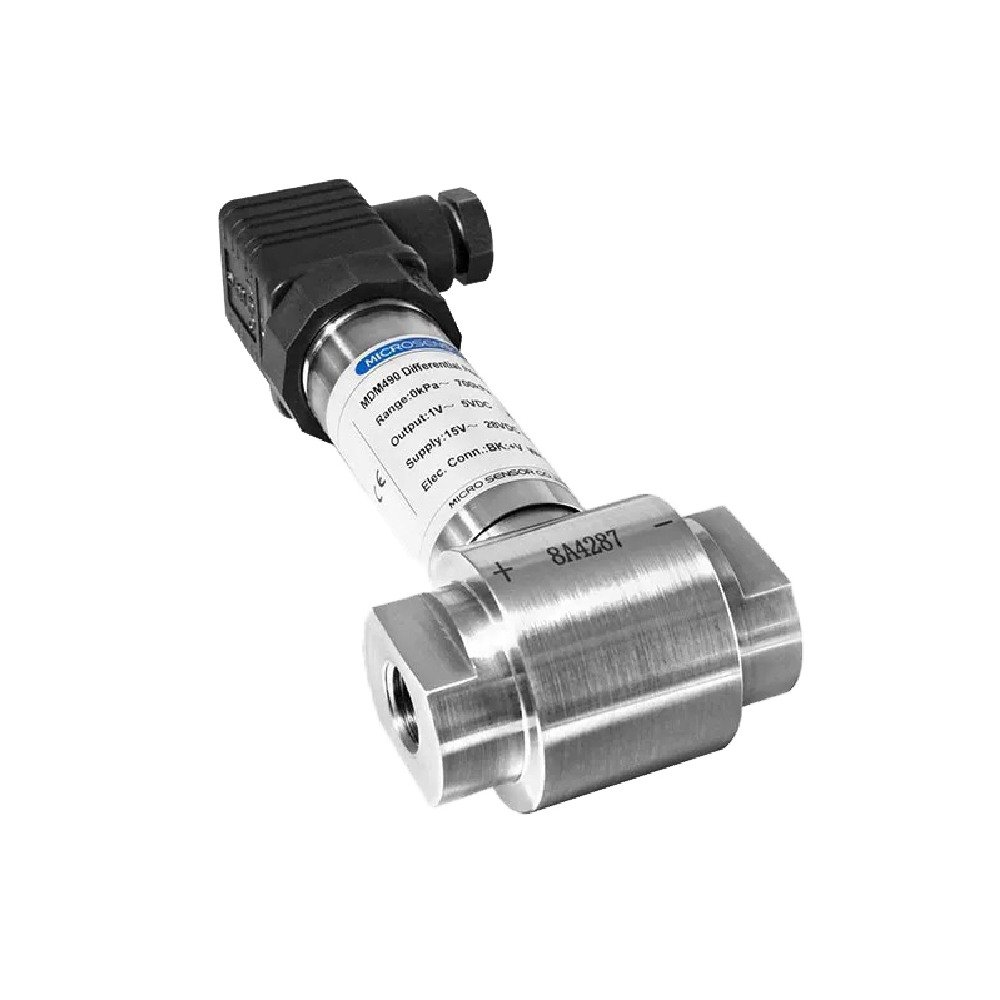

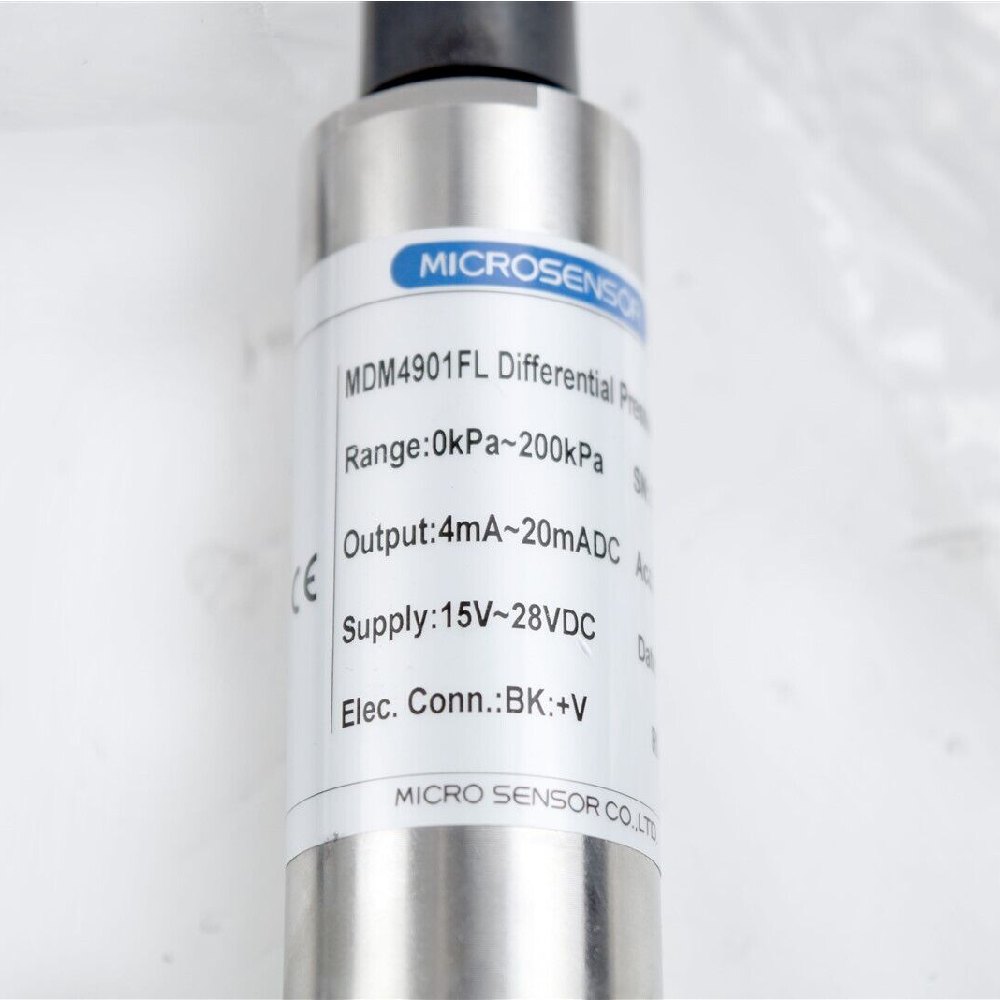

ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL برای کاربرد اکسیژن

شرکت سازنده	MICROSENSOR
کشور سازنده	چین
سری	MICROSENSOR - MDM4901FL
نوع سنسور	ترانسمیتر فشار
اصل اندازه گیری	پیزومقاومتی
فشار مرجع	اختلاف فشار (فشار تفاضلی)
دامنه اندازه گیری فشار (بار)	از ۳۵۰ - ۰ میلی‌بار تا ۳۵ - ۰ بار
حد پایین فشار (بار)	۰
حد بالای فشار (بار)	۳۵
حد پایین فشار (psi)	۰
حد بالای فشار (psi)	۵۰۷.۶
دقت	≤ ± 0.5 %FS
پایداری در بلند مدت	≤ ± 0.2 %FS ≤ ± 0.5 %FS
جزییات پایداری در بلند مدت	±0.5%FS/year (≤ 2bar) ±0.2%FS/year (> 2bar)
قابلیت تنظیم	خیر
خروجی	سیگنال جریانی ۴ تا ۲۰ میلی آمپر سیگنال جریانی ۰ تا ۲۰ میلی آمپر سیگنال جریانی ۰ تا ۱۰ میلی آمپر سیگنال ولتاژی ۰ تا ۵ ولت سیگنال ولتاژی ۱ تا ۵ ولت سیگنال ولتاژی ۰ تا ۱۰ ولت
ولتاژ تغذیه	از ۱۵ تا ۲۸ ولت دی سی
حد پایین دمای سیال (°C)	-۳۰
حد بالای دمای سیال (°C)	۸۰
حد پایین دمای محیط (°C)	-۳۰
حد بالای دمای محیط (°C)	۸۰
درجه حفاظت	IP65
اتصال مکانیکی	G 1/4" 1/4" NPT
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	(316L) فولاد ضد زنگ
مایع پرکننده	Fluorinated® روغن
اتصال الکتریکی	DIN EN 175301-803-A Cable outlet M12x1
دارای نمایشگر	خیر
تاییدیه و گواهینامه ها	CE / European Community
تاییدیه های کشتیرانی	CCS / China
درجه محافظت در برابر انفجار	PCEC | China

معرفی ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL مناسب کاربردهای خاص مانند اکسیژن

ترانسمیتر فشار اختلاف فشار MDM4901FL برای اندازه‌گیری فشار اکسیژن از روغن ®Fluorinated پر شده‌است که دقت عالی، پایداری و سطح ایمنی بالایی دارد و آن‌را برای کاربرد اکسیژن مناسب می‌کند. این ترانسمیتر فشار اختلاف فشار به‌طور گسترده‌ای در صنایع پزشکی و دارویی در اندازه‌گیری فشار گاز در تجهیزات تولید اکسیژن پزشکی و مخازن ذخیره اکسیژن استفاده می‌شود.

قابلیت‌ها:

• حفاظت با قطبیت معکوس، حفاظت از اضافه جریان و اضافه ولتاژ گذرا، مطابق با الزامات حفاظتی EMI
• دارای تاییدیه‌های CE ،RoHS ،CCS برای کاربردهای کشتی‌سازی



در ارتباط با این محصول بخوانید:

• هر آنچه که باید درباره ترانسمیتر اختلاف فشار بدانید!
• سنسور فشار چیست و چگونه یک سنسور فشار مناسب انتخاب کنم؟
• تشریح کامل ترانسمیتر فشار | آموزش از صفر تا صد + راهنمای گام به گام خرید

بررسی تخصصی ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL برای کاربرد اکسیژن

برای درک عملکرد یک سنسور فشار، بهتر است از اصل اندازه‌گیری آن آغاز کنیم. در سری MDM4901FL از ترانسمیترهای فشار Microsensor، از اصل اندازه‌گیری پیزومقاومتی (Piezoresistive) استفاده می‌شود که یک فناوری رایج و اثبات شده در این حوزه است. فناوری پیزومقاومتی به خاصیت مواد خاصی تکیه دارد که مقاومت الکتریکی آن‌ها در هنگام قرار گرفتن در معرض فشار یا کرنش مکانیکی تغییر می‌کند.

در یک ترانسمیتر فشار پیزومقاومتی، یک دیافراگم ساخته شده از یک ماده پیزومقاومتی در معرض فشار اندازه‌گیری شده قرار می‌گیرد. با تغییر فشار روی دیافراگم، مقاومت الکتریکی ماده نیز تغییر می‌کند که می‌تواند به دقت اندازه‌گیری شود. این تغییر در مقاومت سپس به یک سیگنال الکتریکی که مربوط به فشار اعمال شده است، تبدیل می‌شود.

مزایای کلیدی تکنولوژی پیزومقاومتی عبارتند از:

• دقت: ترانسمیترهای فشار پیزومقاومتی به دلیل دقت بالا در اندازه‌گیری فشار شناخته شده‌اند.
• قابلیت اطمینان: سنسورهای دارای این نوع اصل اندازه‌گیری، به طور کلی قوی و قابل اعتماد هستند و آن‌ها را برای کاربردهای مختلف صنعتی مناسب می‌کند.
• محدوده وسیع: این فناوری می‌تواند طیف وسیعی از اندازه‌گیری فشار، از فشار کم تا فشار بالا را پوشش دهد.
• پاسخ سریع: ترانسمیترهای پیزومقاومتی می‌توانند پاسخ‌های سریعی به تغییرات فشار ارائه دهند که آن‌ها را برای کاربردهای دینامیکی مناسب می‌کند.

در کنار این مزایا، لازم است معایب احتمالی تکنولوژی پیزومقاومتی را نیز در نظر گرفت:

• حساسیت دما: عناصر پیزومقاومتی می‌توانند به تغییرات دما حساس باشند، که ممکن است نیاز به جبران یا اصلاح دما داشته باشد.
• قابلیت فشار بیش از حد محدود: ممکن است در مورد شرایط فشار بیش از حد شدید، محدودیت‌هایی داشته باشند.
• هزینه اولیه بالا: این ترانسمیترها در مقایسه با برخی دیگر از فناوری‌های اندازه‌گیری فشار می‌توانند نسبتاً گران باشند.

بنابراین، دیفیوز سیلیکون پیزومقاومتی یک روش پرکاربرد و قابل اعتماد برای اندازه‌گیری فشار است که دقت و دوام عالی را ارائه می‌دهد. برای تعیین این‌که آیا این فناوری برای نیازهای شما مناسب است یا خیر، مهم است که الزامات خاص برنامه خود را به دقت بررسی کنید.

مرجع فشار: اختلاف فشار (تفاضلی) – مقایسه دقیق در فرآیند

مرجع فشار در یک ترانسمیتر فشار به نحوه اندازه‌گیری و گزارش خوانش فشار توسط دستگاه اشاره دارد. در مورد ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL، فشار مرجع از نوع اختلاف فشار (Differential Pressure) می‌باشد.

در ترانسمیتر اختلاف فشار، دستگاه، اختلاف فشار بین دو نقطه یا منبع فشار را اندازه‌گیری می‌کند. این قابلیت اغلب برای اندازه‌گیری افت فشار در یک فیلتر، عنصر جریان (مانند اوریفیس پلیت) یا هر فرآیندی که شامل مقایسه دو مقدار فشار است، استفاده می‌شود. به عنوان مثال، در سیستم‌های HVAC، می‌توان از آن برای نظارت بر اختلاف فشار بین دو طرف فیلتر هوا برای ارزیابی میزان گرفتگی آن استفاده کرد. در کاربردهای اکسیژن، این می‌تواند برای نظارت بر جریان یا مصرف گاز حیاتی باشد.

شایان ذکر است که گزینه‌های فشار مرجع دیگری نیز مانند فشار مطلق و فشار نسبی برای ترانسمیترهای فشار موجود است. فشار مطلق فشار را نسبت به خلاء کامل اندازه‌گیری می‌کند، در حالی که فشار نسبی فشار را نسبت به فشار اتمسفر می‌سنجد. اما برای ترانسمیتر اختلاف فشار غوطه‌ور ZHYQ سری PT124B-220، فشار مرجع تفاضلی انتخاب شده است تا قابلیت مقایسه دقیق را فراهم آورد.

محدوده فشار: گستره‌ای وسیع برای کاربردهای متنوع اکسیژن

محدوده فشار، دامنه‌ فشارهایی را نشان می‌دهد که ترانسمیتر فشار برای اندازه‌گیری آن طراحی شده است. برای ترانسمیتر اختلاف فشار سری MDM4901FL، این دامنه از ۰ تا ۳۵۰ میلی‌بار تا ۰ تا ۳۵ بار می‌باشد.

• ۰: حداقل مقدار فشاری است که ترانسمیتر می‌تواند به دقت اندازه‌گیری کند، به این معنی که می‌تواند فشارهایی را به اندازه واحدهای فشار صفر (مثلاً صفر میلی‌بار یا صفر بار) اندازه‌گیری کند.
• ۳۵۰ میلی‌بار و ۳۵ بار: حداکثر مقدار فشاری است که ترانسمیتر می‌تواند به دقت اندازه‌گیری کند.

بنابراین، این ترانسمیتر فشار دارای محدوده اندازه‌گیری گسترده‌ای است که قادر به اندازه‌گیری دقیق فشار از صفر میلی‌بار (فشار صفر مطلق) تا ۳۵ بار است. انتخاب محدوده اندازه‌گیری به محدوده فشار خاصی که در برنامه‌ی کاربردی ترانسمیتر فشار نیاز دارید، بستگی دارد. مهم است که دامنه فشاری را انتخاب کنید که با الزامات فرآیند یا سیستم شما مطابقت داشته باشد تا از اندازه‌گیری‌های دقیق و مطمئن اطمینان حاصل شود.

مشخصات عملکرد ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL برای کاربرد اکسیژن

میزان دقت این سری ترانسمیتر فشار که به صورت ≤ 0.5± %FS بیان می‌شود، اطلاعات مهمی در مورد دقت و قابلیت اطمینان اندازه‌گیری فشار ارائه می‌دهد.

• ≤ (کمتر یا مساوی): نشان می‌دهد که دقت در حد یا کمتر از مقدار مشخص شده است.
• ± (مثبت یا منفی): نشان می‌دهد که دقت می‌تواند در هر دو جهت مثبت و منفی (بالاتر یا پایین‌تر از مقدار واقعی) متفاوت باشد.
• ۰.۵: حداکثر انحراف درصد مجاز از مقدار فشار واقعی است.
• %FS (درصد از مقیاس کامل): به این معنی است که دقت به عنوان درصدی از محدوده اندازه‌گیری کامل ترانسمیتر فشار مشخص می‌شود.

از نظر عملی، این مشخصات به این معنی است که دقت ترانسمیتر فشار در محدوده ۰.۵% ± از محدوده فشار در مقیاس کامل است. برای مثال، اگر از یک ترانسمیتر فشار با محدوده ۰ تا ۱۰۰ بار استفاده می‌کردید، مشخصات دقت ≤ 0.5± %FS به این معنی است که اندازه‌گیری می‌تواند تا ۰.۵% ± از مقیاس کامل (۰.۵± بار) منحرف شود. در نتیجه، برای خوانش ۵۰ بار، فشار واقعی می‌تواند بین ۴۹.۷۵ بار و ۵۰.۲۵ بار باشد.

اثر فشار استاتیک: تحلیل تأثیرات محیطی

اثر فشار استاتیک (1bar / ±0.05%FS) که در جزئیات این میزان دقت در ترانسمیتر فشار ذکر می‌شود، نشان می‌دهد که چگونه تغییرات فشار ساکن (فشاری که ثابت می‌ماند) می‌تواند بر دقت ترانسمیتر فشار تأثیر بگذارد.

اثر فشار استاتیک، خطای اضافی را نشان می‌دهد که می‌تواند به دلیل تغییرات در فشار استاتیک رخ دهد، که معمولاً بر حسب درصد مقیاس کامل در واحد تغییر فشار استاتیک بیان می‌شود. در مورد این سری از ترانسمیتر اختلاف فشار، مشخصات 1bar / ±0.05%FS به این معنی است که به ازای هر ۱ بار تغییر در فشار استاتیک، دقت ترانسمیتر می‌تواند تا ۰.۰۵% ± از محدوده فشار در مقیاس کامل منحرف شود. بنابراین، اگر فشار استاتیک شما ۱ بار در حین اندازه‌گیری ترانسمیتر تغییر کند، می‌تواند خطای اضافی تا ۰.۰۵% ± از محدوده مقیاس کامل را وارد اندازه‌گیری کند. این ویژگی برای کاربردهای حساس که فشار استاتیک متغیر است، حیاتی است.

پایداری طولانی مدت: عملکرد ثابت در گذر زمان

پایداری طولانی مدت ترانسمیتر اختلاف فشار MDM4901FL، اطلاعاتی را در مورد چگونگی تغییر دقت ترانسمیتر در طول مدت ارائه می‌دهد:

• ≤ ±0.2 %FS به طور سالیانه برای فشارهای ≤ ۲ بار:

این قسمت از مشخصات مربوط به ترانسمیترهای فشار با محدوده فشار بیشتر از ۲ بار (مثلاً محدوده فشار ۳ بار و بالاتر) است. در این حالت، پایداری طولانی مدت در محدوده ۰.۲% ± از محدوده فشار در مقیاس کامل در سال تضمین می‌شود. به عنوان مثال، اگر یک ترانسمیتر فشار با محدوده ۱۰ بار دارید، دقت ممکن است تا ۰.۰۲± بار (۰.۲٪ از ۱۰ بار) در طول یک سال تغییر کند.

• ≤ ±0.5 %FS  به طور سالیانه برای فشارهای > ۲ بار:

این قسمت از مشخصات مربوط به ترانسمیترهای فشار با محدوده فشار ۲ بار یا کمتر است. از همان اصول قسمت اول پیروی می‌کند اما با مقادیر متفاوت. برای ترانسمیترهای فشار با برد ۲ بار یا کمتر، پایداری طولانی‌مدت در محدوده ۰.۵% ± از محدوده فشار در مقیاس کامل در سال تضمین می‌شود. به عنوان مثال، اگر یک ترانسمیتر فشار با محدوده ۱.۵ بار دارید، دقت ممکن است تا ۰.۰۰۷۵± بار (۰.۵٪ از ۱.۵ بار) در طول یک سال تغییر کند.

این مشخصات مهم است زیرا تضمین می‌کند که ترانسمیتر فشار در مدت زمان طولانی دقیق و قابل اعتماد باقی می‌ماند و به شما این امکان را می‌دهد که به عملکرد طولانی مدت دستگاه اطمینان داشته باشید و برای کاربردهای خود به اندازه‌گیری فشار آن تکیه کنید. به خاطر داشته باشید که پایداری طولانی مدت می‌تواند تحت تأثیر عوامل مختلفی از جمله شرایط محیطی، شرایط عملیاتی و کیفیت خود ترانسمیتر فشار باشد. مهم است که این عوامل را در نظر بگیرید و در صورت لزوم، ترانسمیتر فشار را مجدداً کالیبره کنید تا دقت و پایداری مطلوب حفظ شود.

مشخصات الکتریکی ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL برای کاربرد اکسیژن

خروجی یک ترانسمیتر فشار به انواع سیگنال‌های الکتریکی اشاره دارد که می‌تواند برای انتقال اندازه‌گیری فشار ارائه دهد. برای این سری از ترانسمیترهای فشار از برند میکروسنسور، گزینه‌های خروجی متنوعی برای سازگاری گسترده با سیستم‌های مختلف وجود دارد:

1. سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر: این یک خروجی سیگنال جریان آنالوگ رایج است و بدان معناست که ترانسمیتر فشار می‌تواند سیگنال جریانی از ۴ میلی‌آمپر (mA) تا ۲۰ میلی‌آمپر را ارسال کند. به طور معمول، ۴ میلی‌آمپر نشان‌دهنده فشار حداقل یا صفر و ۲۰ میلی‌آمپر نشان‌دهنده حداکثر فشار است. این یک انتخاب رایج در کاربردهای صنعتی است زیرا حساسیت کمتری به تداخل سیگنال دارد و می‌تواند مسافت‌های طولانی را بدون تخریب قابل توجه سیگنال پوشش دهد. همچنین اغلب در سیستم‌های کنترل فرآیند استفاده می‌شود.
2. سیگنال جریانی ۰ تا ۲۰ میلی‌آمپر: مشابه گزینه قبلی، این خروجی سیگنال جریان آنالوگ دیگری است، اما از ۰ میلی‌آمپر شروع می‌شود. در این مورد، ۰ میلی‌آمپر ممکن است نشان‌دهنده عدم فشار (فشار صفر) باشد و ۲۰ میلی‌آمپر نشان‌دهنده حداکثر فشار است.
3. سیگنال جریانی ۰ تا ۱۰ میلی‌آمپر: این گزینه خروجی سیگنال جریان آنالوگ دیگری است، اما محدوده حداکثر جریان کمتری دارد. از ۰ میلی‌آمپر شروع می‌شود و تا ۱۰ میلی‌آمپر می‌رسد.
4. سیگنال ولتاژی ۰ تا ۵ ولت دی سی: این یک سیگنال خروجی ولتاژ آنالوگ است که از ۰ ولت تا ۵ ولت جریان مستقیم (VDC) متغیر است. در این حالت، ۰ ولت دی سی ممکن است نشان‌دهنده فشار صفر و ۵ ولت دی سی نشان‌دهنده حداکثر فشار باشد.
5. سیگنال ولتاژی ۱ تا ۵ ولت دی سی: مشابه مورد بالا، این یک سیگنال خروجی ولتاژ آنالوگ است، اما به جای ۰ ولت از ۱ ولت شروع می‌شود.
6. سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی: خروجی سیگنال ولتاژ آنالوگ دیگری است، اما محدوده ولتاژ بالاتری دارد. از ۰ تا ۱۰ ولت است.

این‌که کدام خروجی برای برنامه کاربردی مناسب‌تر است، به نیازهای خاص برنامه و سازگاری با سیستم کنترل یا نظارت آن بستگی دارد. در این مورد برخی از ملاحظات وجود دارد:

• ۲۰ – ۴ میلی‌آمپر: این یک انتخاب رایج در کاربردهای صنعتی است زیرا حساسیت کمتری به تداخل سیگنال دارد و می‌تواند مسافت‌های طولانی را بدون تخریب قابل توجه سیگنال پوشش دهد. همچنین اغلب در سیستم‌های کنترل فرآیند استفاده می‌شود.
• خروجی‌های ولتاژ (۵-۰ ولت دی سی، ۱۰-۰ ولت دی سی): این گزینه‌ها می‌توانند برای کاربردهایی که سیگنال‌های ولتاژ ترجیح داده می‌شوند یا ابزار دقیق مبتنی بر ولتاژ موجود دارید، مناسب باشد.

انتخاب سیگنال خروجی باید با الزامات ورودی سیستم اکتساب یا کنترل داده مطابقت داشته باشد و سیگنال خروجی انتخاب شده با تجهیزات موجود سازگار یا ارتباط با آن آسان باشد. علاوه بر این، هنگام تصمیم‌گیری، عواملی مانند نویز سیگنال، طول کابل و تنظیم کلی سیستم باید در نظر گرفته شود.

مشخصات شرایط محیطی ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL برای کاربرد اکسیژن

محدوده دمای سیال یک ترانسمیتر فشار به محدوده دماهایی اشاره دارد که ترانسمیتر در تماس مستقیم با سیال مورد اندازه‌گیری می‌تواند به طور ایمن و دقیق در آن کار کند. در مورد این سری از ترانسمیترهای برند میکروسنسور، محدوده دمای سیال ۳۰- تا ۸۰+ درجه سانتی‌گراد می‌باشد.

• ۳۰- درجه سانتی‌گراد: حد پایین‌تر از محدوده دما است. این بدان معنی است که ترانسمیتر فشار می‌تواند در محیط‌هایی با دمای ۳۰- درجه سانتی‌گراد بدون هیچ گونه تأثیر سوء بر عملکرد یا ایمنی آن کار کند.
• ۸۰+ درجه سانتی‌گراد: حد بالای محدوده دما است. این بدان معنی است که ترانسمیتر فشار می‌تواند در محیط‌هایی با دمای ۸۰+ درجه سانتی‌گراد بدون هیچ گونه تأثیر سوء بر عملکرد یا ایمنی آن کار کند.

در واقع، این محدوده مشخص می‌کند که ترانسمیتر فشار برای کنترل طیف گسترده‌ای از دمای سیال، از بسیار سرد (۳۰- درجه سانتی‌گراد) تا نسبتاً گرم (۸۰+ درجه سانتی‌گراد) طراحی شده است. برای اطمینان از اندازه‌گیری فشار دقیق و قابل اطمینان، اطمینان از اینکه دمای سیال در برنامه کاربردی در این محدوده مشخص قرار می‌گیرد، مهم است. کارکردن ترانسمیتر خارج از این محدوده می‌تواند منجر به خوانش نادرست یا آسیب احتمالی دستگاه شود.

با این حال، توجه به این نکته مهم است که محدوده دمای سیال مشخص شده، محدوده دماهایی را که ترانسمیتر فشار می‌تواند برای سیال اندازه‌گیری شده تحمل کند، نشان می‌دهد. دمای محیط که به دمای محیط اطراف اشاره دارد، ممکن است مشخصات جداگانه‌ای داشته باشد که باید در نظر گرفته شود.

رده‌بندی درجه حفاظت (IP65): محافظت در برابر گرد و غبار و پاشش آب

رده‌بندی درجه حفاظت یا IP یک طبقه‌بندی استاندارد است که نشان‌دهنده سطح حفاظتی است که توسط یک دستگاه الکتریکی یا الکترونیکی در برابر نفوذ اجسام جامد و مایعات ارائه می‌شود. در این مورد، ترانسمیتر فشار دارای رتبه IP65 است. رتبه IP معمولاً به صورت IP و به دنبال آن دو رقم بیان می‌شود. رقم اول نشان‌دهنده محافظت در برابر اجسام جامد (مانند گرد و غبار و ذرات) و رقم دوم نشان‌دهنده محافظت در برابر مایعات (مانند آب) است.

• در مورد IP65، عدد “۶” نشان‌دهنده سطح بالایی از محافظت در برابر مواد جامد است. این بدان معنی است که دستگاه ضد گرد و غبار است و باید محافظت کامل در برابر ورود گرد و غبار یا سایر ذرات جامد را فراهم کند.
• عدد “۵” نشان‌دهنده محافظت در برابر مایعات است. به طور خاص، به این معنی است که دستگاه در برابر واترجت‌های کم فشار از همه جهات محافظت می‌شود و بیان می‌کند که ترانسمیتر فشار در برابر پاشیدن آب و اسپری مقاوم است.

بنابراین، زمانی که ترانسمیتر فشار دارای رتبه IP65 است، هم در برابر گرد و غبار مقاوم است و هم در برابر واترجت‌ها محافظت می‌شود. این سطح حفاظت، آن‌را برای استفاده در محیط‌هایی که قرار گرفتن در معرض گرد و غبار یا آب ممکن است نگران‌کننده باشد، مناسب می‌کند، اما برای غوطه‌ور شدن در آب یا قرار گرفتن در معرض آب با فشار بالا مناسب نیست.

رتبه IP اطلاعات ارزشمندی در مورد حفاظت از محیط زیست دستگاه ارائه می‌دهد، اما همیشه برای اطمینان از اینکه دستگاه در برنامه خاص خود به درستی نصب و استفاده می‌شود، باید به اسناد یا دستورالعمل‌های سازنده مراجعه شود تا جزئیات خاصی را در مورد نحوه صحیح نصب و استفاده از دستگاه در برنامه کاربردی مشخص گردد.

محدوده دمای دیافراگم: پایداری در نوسانات دمایی

محدوده دمای دیافراگم، دامنه دماهایی را نشان می‌دهد که دیافراگم ترانسمیتر فشار می‌تواند با حفظ عملکرد و یکپارچگی خود تحمل کند و از ۳۰- تا ۸۰+ درجه سانتی‌گراد می‌باشد. در نتیجه، دیافراگم ترانسمیتر فشار در این محدوده به درستی و بدون هیچ عوارض جانبی قابل توجهی کار می‌کند.

باید توجه داشت که محدوده دمای دیافراگم مختص عملکرد دیافراگم است و ممکن است لزوماً کل محدوده دمای کارکرد ترانسمیتر فشار را به طور کلی نشان ندهد. بسیار مهم است که هم تحمل دمای دیافراگم و هم مشخصات کلی محیطی مانند محدوده دمای سیال و محافظت از نفوذ را در نظر گرفت تا اطمینان حاصل شود که ترانسمیتر فشار برای شرایط کاربرد مناسب است.

مشخصات مکانیکی ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL برای کاربرد اکسیژن

اتصال مکانیکی به نوع و اندازه رزوه‌های مورد استفاده برای اتصال ترانسمیتر فشار به فرآیند یا سیستمی که اندازه‌گیری می‌کند، اشاره دارد. ترانسمیتر فشار سری MDM4901FL دو گزینه برای اتصالات مکانیکی دارد: 1/4NPT و G1/4.

1. 1/4NPT: عدد ۱/۴ اندازه رزوه را نشان می‌دهد که در این مورد یک چهارم اینچ است. عبارت NPT مخفف National Pipe Thread است که یک نوع رزوه استاندارد شده است و عمدتاً در ایالات متحده استفاده می‌شود.
2. G1/4: حرف G مخفف BSP (British Standard Pipe) است و عدد ۱/۴ به اندازه رزوه اشاره دارد. در این مورد، اندازه رزوه یک چهارم اینچ است. G1/4 معمولاً در اروپا و بسیاری از نقاط دیگر جهان استفاده می‌شود. این بخشی از خانواده رزوه استاندارد بریتانیا (BSP) است و اغلب در برنامه‌های بین‌المللی ترجیح داده می‌شود.

هنگام انتخاب بین این دو اتصال مکانیکی، تصمیم اغلب به موقعیت مکانی و استانداردهای صنعتی که معمولاً در منطقه کاربرد استفاده می‌شود بستگی دارد. اگر در مکانی کار می‌شود که رزوه‌های NPT رایج‌تر است، یا اگر تجهیزات موجود از اتصالات NPT استفاده می‌کند، این گزینه ممکن است انتخاب بهتری از نظر سازگاری با سیستم باشد.

جنس اتصال مکانیکی: فولاد ضد زنگ 316L – دوام و مقاومت در برابر خوردگی

جنس اتصال مکانیکی در سری MDM4901FL، فولاد ضد زنگ (316L) می‌باشد. فولاد ضد زنگ آلیاژی مقاوم در برابر خوردگی است که حاوی آهن، کروم، نیکل و سایر عناصر است. به دلیل دوام، مقاومت در برابر زنگ‌زدگی و خوردگی و استحکام شناخته شده است.

حرف L در 316L مخفف کربن کم است. این نشان می‌دهد که این نوع خاص از فولاد ضد زنگ دارای محتوای کربن کمتری نسبت به سایر گریدها است که باعث می‌شود در محیط‌های خاص در برابر خوردگی مقاوم‌تر باشد.

فولاد ضد زنگ (۳۱۶L) معمولاً در صنایع و کاربردهای مختلف از جمله موارد زیر استفاده می‌شود:

1. ترانسمیترهای فشار: اتصالات فولادی ضد زنگ به دلیل مقاومت و استحکام عالی در برابر خوردگی اغلب در ترانسمیترهای فشار استفاده می‌شوند. آن‌ها می‌توانند در برابر مایعات و گازهای مختلف بدون تخریب یا خوردگی مقاومت کنند و برای اندازه‌گیری فشار در طیف وسیعی از فرآیندهای صنعتی مناسب هستند.
2. ابزار پزشکی: فولاد ضد زنگ (316L) در دستگاه‌ها و ابزار پزشکی استفاده می‌شود زیرا زیست‌سازگار است، به راحتی استریل می‌شود و در برابر خوردگی مقاوم است.
3. صنایع مواد غذایی و آشامیدگی: اغلب در تجهیزات و ظروف فرآوری مواد غذایی استفاده می‌شود زیرا واکنشی نیست و می‌تواند کیفیت محصولات غذایی را حفظ کند.
4. کاربردهای دریایی و هوافضا: فولاد ضد زنگ به دلیل مقاومت در برابر خوردگی در قطعات دریایی و هوافضا در معرض آب شور یا شرایط سخت محیطی استفاده می‌شود.

فولاد ضد زنگ (316L) یک ماده همه کاره است که به دلیل ترکیبی از مقاومت در برابر خوردگی، استحکام مکانیکی و مناسب بودن برای شرایط مختلف صنعتی و محیطی انتخاب شده است. در زمینه یک ترانسمیتر فشار، استفاده از یک اتصال مکانیکی فولادی ضد زنگ به اطمینان از اندازه‌گیری فشار دقیق و قابل اعتماد در برنامه‌های کاربردی که مقاومت در برابر خوردگی ضروری است، کمک می‌کند.

مایع پرکننده: روغن فلوئوردار – جداسازی و پایداری در محیط‌های خورنده

مایع پرکننده یک ترانسمیتر فشار، نوع سیال مورد استفاده برای پر کردن حفره داخلی محفظه ترانسمیتر را نشان می‌دهد. در این مورد، مایع پرکننده، روغن فلوئوردار (Fluorinated Oil) می‌باشد.

روغن فلوئوردار نوعی روغن مصنوعی است که به طور خاص برای خواص شیمیایی و حرارتی آن مهندسی شده است. این روغن‌ها اغلب بر اساس پرفلوئوروپلی‌اتر (PFPE) یا مواد شیمیایی مشابه هستند که در ساختار مولکولی خود حاوی اتم‌های فلوئور می‌باشند.

روغن‌های فلوئوردار به دلیل مقاومت شیمیایی عالی، پایداری حرارتی بالا و واکنش‌ناپذیری کم با مواد مختلف شناخته می‌شوند. استفاده از روغن فلوئوردار به عنوان مایع پرکننده در یک ترانسمیتر فشار چندین هدف مهم را انجام می‌دهد:

• جداسازی: به عنوان یک مانع برای جداسازی اجزای داخلی (شامل دیافراگم و عناصر حسگر) از محیط فرآیند (ماده‌ای که فشار آن اندازه‌گیری می‌شود) عمل می‌کند. این جداسازی برای محافظت از اجزای داخلی حساس، از تماس با سیال‌های تهاجمی، خورنده یا واکنشی بسیار مهم است.
• پایداری حرارتی: روغن‌های فلوئوردار به دلیل پایداری حرارتی بالا شناخته می‌شوند. آن‌ها می‌توانند خواص و ویسکوزیته خود را در محدوده دمایی وسیعی حفظ کنند، که برای اندازه‌گیری دقیق و مطمئن فشار در شرایط دمایی شدید ضروری است.
• مقاومت شیمیایی: این روغن‌ها دارای مقاومت شیمیایی عالی هستند که آن‌ها را با طیف وسیعی از محیط‌های فرآیندی از جمله مواد شیمیایی تهاجمی، گازها و مایعات، سازگار می‌کند. این سازگاری کمک می‌کند تا اطمینان حاصل شود که مایع پرکننده با سیال واکنش نشان نمی‌دهد و بر دقت اندازه‌گیری فشار تأثیر نمی‌گذارد.

با این حال، تأیید سازگاری برای برنامه کاربردی ضروری است. در حالی که روغن‌های فلوئوردار به دلیل مقاومت در برابر بسیاری از مواد شیمیایی شناخته شده‌اند، هنوز هم می‌تواند استثناهایی وجود داشته باشد و برخی از مواد بسیار واکنش‌پذیر ممکن است به مواد تخصصی یا پوشش‌های مانع نیاز داشته باشند.

اتصال الکتریکی: انتخاب‌های استاندارد برای یکپارچه‌سازی آسان

نوع اتصال الکتریکی یک ترانسمیتر فشار نشان می‌دهد که چگونه ترانسمیتر به طور الکتریکی به تجهیزات خارجی یا سیم‌کشی متصل می‌شود. در این سری ترانسمیتر اختلاف فشار، سه گزینه به عنوان اتصال الکتریکی ارائه می‌شود: DIN EN 175301-803-A، کابل خروجی و M12×1.

• DIN EN 175301-803-A:

عبارت DIN مخفف Deutsches Institut für Normung (مؤسسه استانداردسازی آلمان) است و EN مخفف European Norm (استاندارد اروپایی) است. 175301-803-A استاندارد یا نوع اتصال‌دهنده خاص در سری DIN EN 175301 است. این استاندارد، نوع کانکتوری را مشخص می‌کند که برای اتصال ترانسمیتر فشار با کابل‌ها یا سیم‌کشی‌های خارجی استفاده می‌شود. کانکتورهای DIN معمولاً در کاربردهای صنعتی استفاده می‌شوند و به دلیل استحکام و قابلیت اطمینان خود شناخته می‌شوند. A در این نوع اتصال ممکن است به تنظیمات و ویژگی‌های پین خاص اشاره داشته باشد.

• کابل خروجی (Cable Outlet):

کابل خروجی نشان می‌دهد که ترانسمیتر فشار دارای یک کابل با سیم‌های باز در انتهای آن است که به شما امکان می‌دهد آن‌را مستقیماً به سیستم الکتریکی یا کنترل‌کننده خود وصل کنید. این گزینه انعطاف‌پذیری را فراهم می‌کند زیرا می‌توان طول و پایان کابل را متناسب با نیازهای نصب انتخاب کرد. زمانی که به طول کابل سفارشی نیاز است یا زمانی که ترانسمیتر در یک سیستم موجود با نیازهای سیم‌کشی خاص ادغام می‌شود، مناسب است.

• M12×1:

M12×1 به یک نوع اتصال رزوه‌ای اشاره دارد که اغلب در اتوماسیون صنعتی و کاربردهای حسگر استفاده می‌شود. حرف M نشان‌دهنده اندازه متریک و عدد ۱۲ نشان‌دهنده قطر کانکتور بر حسب میلی‌متر است. “۱×” نیز گام رزوه را نشان می‌دهد. کانکتور M12 به دلیل قابلیت اطمینان و مقاومت در برابر عوامل محیطی مانند گرد و غبار و رطوبت شناخته شده است. این یک نوع اتصال استاندارد برای بسیاری از سنسورها و دستگاه‌های صنعتی است.

انتخاب بین این گزینه‌های اتصال الکتریکی به نیازها و اولویت‌های برنامه کاربردی بستگی دارد:

• DIN EN 175301-803-A: اگر در محیطی استفاده می‌شود که کانکتورهای DIN معمولاً مورد استفاده قرار می‌گیرند یا طبق استانداردهای صنعتی مورد نیاز هستند، این گزینه ممکن است انتخاب بهتری باشد.
• کابل خروجی: اگر در انتخاب طول و پایان کابل به انعطاف‌پذیری نیاز بود، یا اگر ترانسمیتر فشار در یک سیستم موجود ادغام می‌شود، گزینه کابل خروجی، سفارشی‌سازی را فراهم می‌کند.
• M12×1: کانکتورهای M12 به طور گسترده مورد استفاده قرار می‌گیرند و به دلیل قابلیت اطمینان خود شناخته می‌شوند که آن‌ها را به انتخاب خوبی برای بسیاری از کاربردهای صنعتی تبدیل می‌کند.

گزینه بهتر بستگی به شرایط خاص کاربرد ترانسمیتر فشار دارد و این که آیا استانداردهای صنعتی خاص یا الزامات سیستمی وجود دارد که انتخاب نوع اتصال را تعیین می‌کند. مهم است که اطمینان حاصل شود که نوع اتصال الکتریکی با تجهیزات موجود و شیوه‌های سیم‌کشی سازگار است.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر اختلاف فشار Microsensor سری MDM4901FL برای کاربرد اکسیژن

علامت CE یک گواهینامه شناخته شده است که نشان‌دهنده انطباق محصول با استانداردهای ایمنی، بهداشت و حفاظت از محیط زیست اتحادیه اروپا (EU) است. در حالی که توجه به این نکته مهم است که مزایای گواهینامه CE بسته به محصول خاص و کاربرد مورد نظر آن، می‌تواند متفاوت باشد، در اینجا چند مزیت کلی وجود دارد:

• دسترسی به بازار اتحادیه اروپا: گواهینامه CE معمولاً برای محصولاتی که در بازار در منطقه اقتصادی اروپا (EEA) عرضه می‌شوند، مورد نیاز است. داشتن علامت CE تضمین می‌کند که محصول با الزامات مقررات اتحادیه اروپا مطابقت دارد و این امکان را فراهم می‌کند که ترانسمیتر فشار در کشورهای عضو اتحادیه اروپا به فروش برسد.
• انطباق با مقررات اتحادیه اروپا: گواهینامه CE نشان می‌دهد که محصول با مقررات اتحادیه اروپا مربوط به ایمنی، بهداشت و حفاظت از محیط زیست مطابقت دارد. این می‌تواند اعتبار و قابل اعتماد بودن محصول را در چشم مشتریان و مقامات نظارتی افزایش دهد.
• کاهش موانع تجارت: گواهینامه CE به حذف موانع تجاری در EEA کمک می‌کند. بنابراین، تضمین می‌کند که محصولات کشورهای مختلف با استانداردهای ایمنی و عملکرد یکسان مطابقت دارند و تجارت فرامرزی را تسهیل می‌کند.
• شرایط قانونی: برای بسیاری از محصولات، گواهینامه CE طبق قوانین اتحادیه اروپا اجباری است. عدم رعایت این الزامات می‌تواند منجر به عواقب قانونی، از جمله فراخوان محصول و محدودیت‌های بازار شود.
• اعتماد به مشتری: علامت CE به عنوان نماد کیفیت و ایمنی برای مصرف‌کنندگان عمل می‌کند و نشان می‌دهد که محصول تحت آزمایش قرار گرفته است و با استانداردهای قابل اجرا مطابقت دارد که می‌تواند اعتماد مشتری را افزایش دهد.
• شناسایی جهانی: گواهینامه CE اغلب توسط مقامات نظارتی در سایر نقاط جهان به رسمیت شناخته شده و پذیرفته می‌شود. این می‌تواند فرآیند صادرات و فروش محصولات در بازارهای غیر اتحادیه اروپا را ساده کند.
• کاهش مسئولیت: با رعایت مقررات CE، تولیدکنندگان می‌توانند مسئولیت خود را در صورت بروز حوادث یا خرابی محصول کاهش دهند. گواهینامه CE تعهد به ایمنی و دقت لازم را نشان می‌دهد.

توجه به این نکته مهم است که مزایای خاص گواهینامه CE بسته به دسته‌بندی محصول و مقررات قابل اجرا می‌تواند متفاوت باشد. علاوه بر این، گواهینامه CE تنها یک نمونه از گواهینامه یا تأییدیه محصول است و محصولات مختلف بسته به ماهیت و کاربرد مورد نظر ممکن است به گواهینامه‌های دیگری نیاز داشته باشند. تولیدکنندگان اغلب برای اطمینان از انطباق با مقررات اتحادیه اروپا و دسترسی به بازار اروپا به دنبال گواهینامه CE هستند، اما ممکن است برای بازارها و برنامه‌های کاربردی دیگر نیز به گواهینامه‌ها یا تاییدیه‌های اضافی نیاز داشته باشند.

تاییدیه CCS: تضمین کیفیت برای کاربردهای دریایی

تاییدیه CCS که مخفف انجمن طبقه‌بندی چین (China Classification Society) است، به رسمیت شناختن این انجمن طبقه‌بندی است که سری ترانسمیتر فشار با استانداردهای ایمنی و کیفیت خاصی مطابقت دارد. داشتن تاییدیه CCS می‌تواند چندین مزیت را ارائه دهد، به ویژه برای محصولاتی که برای استفاده در صنایع دریایی یا کشتی‌ها در نظر گرفته شده‌اند:

• انطباق با مقررات دریایی: تاییدیه CCS نشان می‌دهد که سری ترانسمیتر فشار دارای استانداردهای ایمنی و کیفیت مورد نیاز برای استفاده در کاربردهای دریایی و کشتی است. این تضمین می‌کند که محصول با مقررات و الزامات دریایی مربوطه مطابقت دارد.
• پذیرش توسط مقامات دریایی: بسیاری از مقامات دریایی، چه در چین و چه در سطح بین‌المللی، تایید CCS را به عنوان یک علامت کیفیت و انطباق می‌شناسند. داشتن تاییدیه CCS می‌تواند پذیرش و تأیید مقامات دریایی را هنگام نصب ترانسمیتر فشار روی کشتی‌ها آسان‌تر کند.
• دسترسی به بازار چین: اگر قصد فروش یا استفاده از سری ترانسمیتر فشار در چین یا کشتی‌های با پرچم چین را دارید، داشتن تاییدیه CCS اغلب یک الزام قانونی است. برای محصولات مورد استفاده در صنعت دریایی چین ضروری است.
• ایمنی افزایش یافته: تاییدیه CCS به این معنی است که ترانسمیتر فشار تحت آزمایش و ارزیابی قرار گرفته است تا اطمینان حاصل شود که استانداردهای ایمنی قابل اجرا در محیط‌های دریایی را برآورده می‌کند. این می‌تواند ایمنی تجهیزات را در کشتی‌ها افزایش دهد.
• شناسایی بین‌المللی: در حالی که CCS یک انجمن طبقه‌بندی چینی است، استانداردها و تاییدیه‌های آن اغلب توسط سایر انجمن‌های طبقه‌بندی و مقامات دریایی در سراسر جهان به رسمیت شناخته شده و پذیرفته شده است. این می‌تواند فرآیند اخذ تاییدیه برای استفاده از ترانسمیتر فشار در کشتی‌های کشورهای مختلف را ساده کند.
• کاهش خطر عدم انطباق: تایید CCS به کاهش خطر عدم انطباق با مقررات دریایی کمک می‌کند، که می‌تواند منجر به توقیف کشتی، جریمه، یا اختلالات عملیاتی شود. این نشان می‌دهد که محصول الزامات لازم را برآورده کرده است.

توجه به این نکته مهم است که مزایای تایید CCS به ویژه برای تجهیزات در نظر گرفته شده برای استفاده دریایی و کشتی مرتبط است. اگر از سری ترانسمیتر فشار MDM4901FL در چنین برنامه‌ای استفاده می‌شود، دریافت تاییدیه CCS می‌تواند برای اطمینان از انطباق، ایمنی و پذیرش بازار در صنعت دریایی، به ویژه در چین و کشتی‌های با پرچم چین، ضروری باشد.

درجه محافظت در برابر انفجار PCEC: ایمنی در محیط‌های خطرناک

درجه محافظت در برابر انفجار PCEC برای این سری از ترانسمیترهای فشار میکروسنسور، معمولاً به نوع خاصی از روش حفاظت از انفجار که در مناطق خطرناک استفاده می‌شود اشاره دارد. در محیط‌های خطرناک، جایی که به دلیل وجود گازهای قابل اشتعال، بخارات، گرد و غبار یا الیاف قابل احتراق، خطر اتمسفرهای انفجاری وجود دارد، استفاده از تجهیزاتی که برای جلوگیری از منابع اشتعال و به حداقل رساندن خطر انفجار طراحی شده‌اند، ضروری است.

مزایای حفاظت از انفجار PCEC:

1. ایمنی: مزیت اصلی روش‌های حفاظت در برابر انفجار ایمنی است. آن‌ها به طور قابل توجهی خطر انفجار را در محیط‌های خطرناک که در آن مواد قابل اشتعال وجود دارد، کاهش می‌دهند. این به محافظت از پرسنل، تجهیزات و محیط اطراف از آسیب احتمالی کمک می‌کند.
2. تضمین رعایت: روش‌های حفاظت از انفجار اغلب توسط مقامات نظارتی و سازمان‌های استاندارد مورد نیاز است تا اطمینان حاصل شود که تجهیزات مورد استفاده در مناطق خطرناک با استانداردهای ایمنی مطابقت دارند. استفاده از تجهیزات با محافظ انفجار مناسب می‌تواند به برآوردن الزامات نظارتی کمک کند.
3. ادامه عملیات: تجهیزات حفاظت شده در برابر انفجار به صنایعی مانند پتروشیمی، نفت و گاز، شیمیایی و معدن اجازه می‌دهد تا در مناطقی با جو انفجاری به طور ایمن فعالیت کنند. این به حفظ تداوم تولید و عملیات کمک می‌کند.
4. کاهش خطر رویدادهای فاجعه‌بار: خطر انفجار در مناطق خطرناک می‌تواند عواقب فاجعه‌باری از جمله جراحت، تلفات جانی و خسارات مالی گسترده داشته باشد. اقدامات حفاظتی در برابر انفجار برای کاهش این خطرات طراحی شده است.
5. حفاظت از محیط زیست: جلوگیری از انفجار در مناطق خطرناک نیز با کاهش انتشار مواد مضری که می‌تواند در اثر انفجار ایجاد شود، به حفاظت از محیط زیست کمک می‌کند.

توجه به این نکته مهم است که الزامات و استانداردهای خاص برای حفاظت در برابر انفجار می‌تواند بسته به منطقه و صنعت متفاوت باشد.
