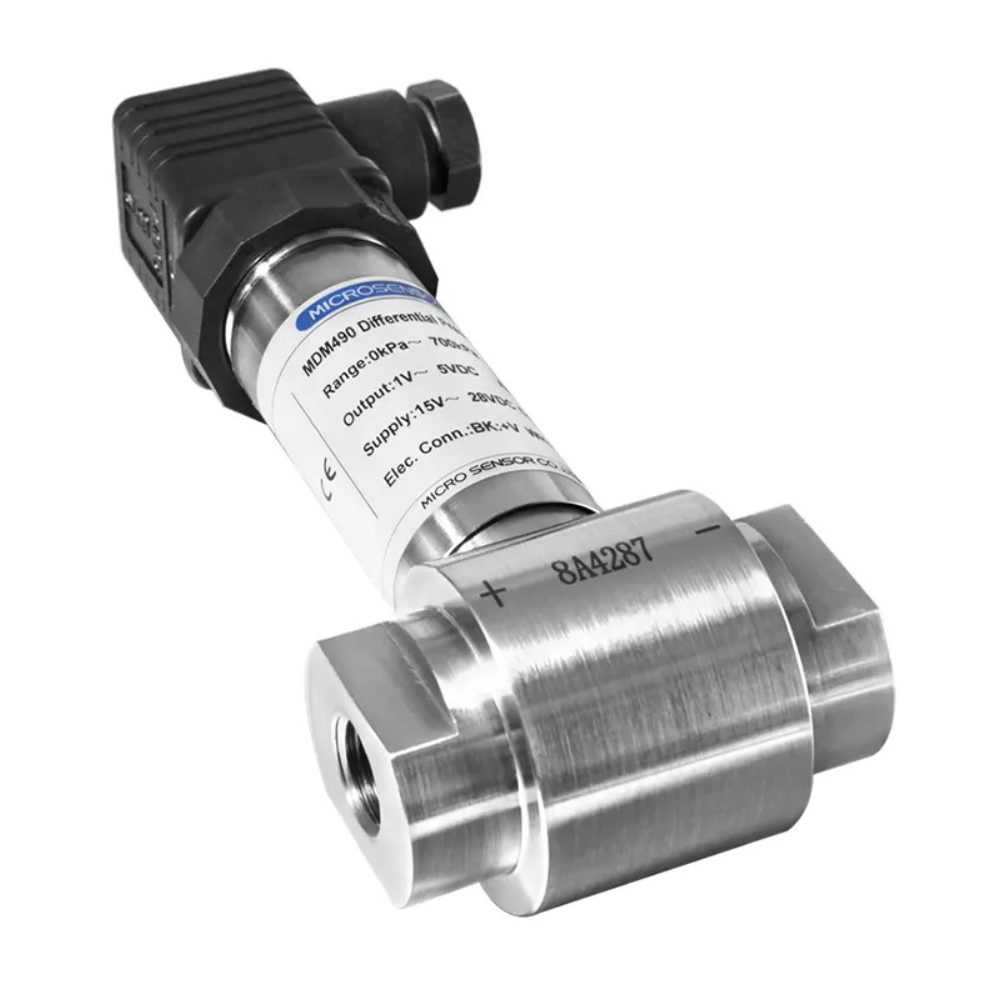

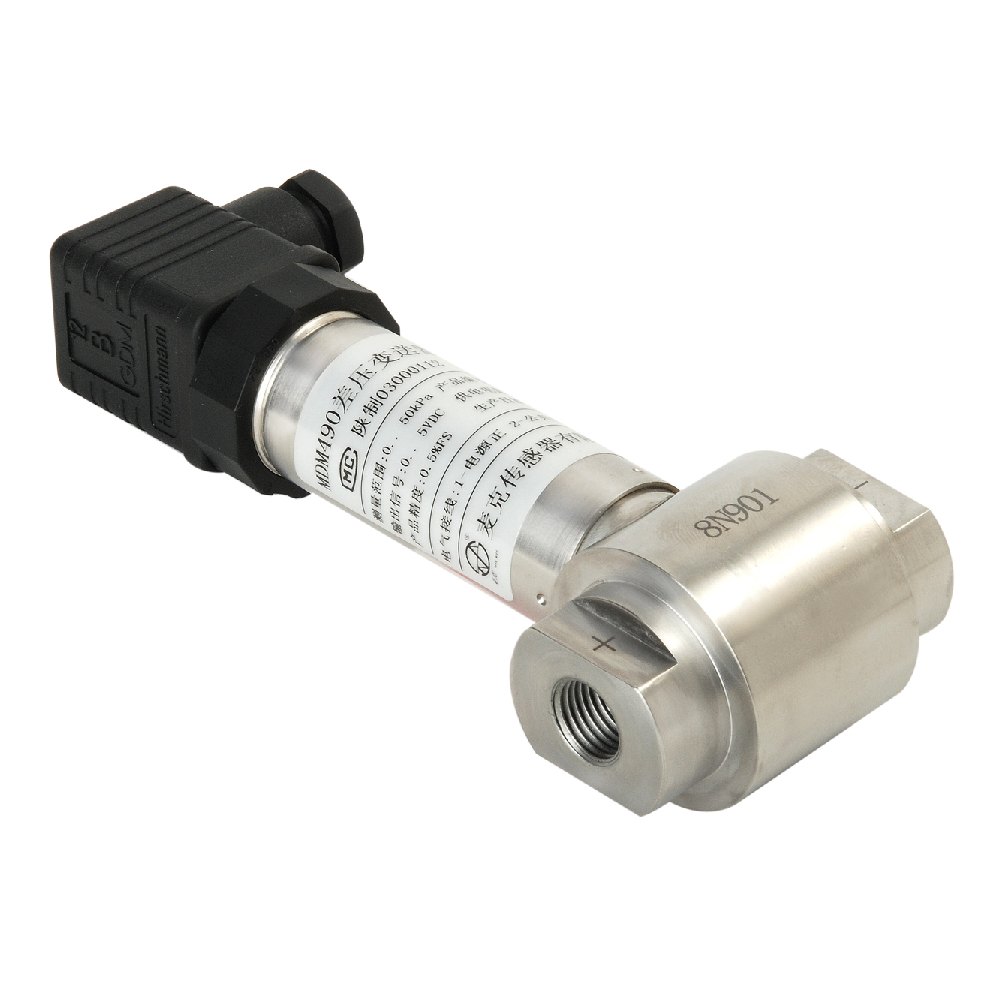

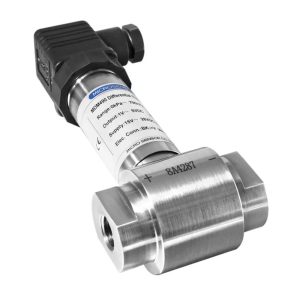

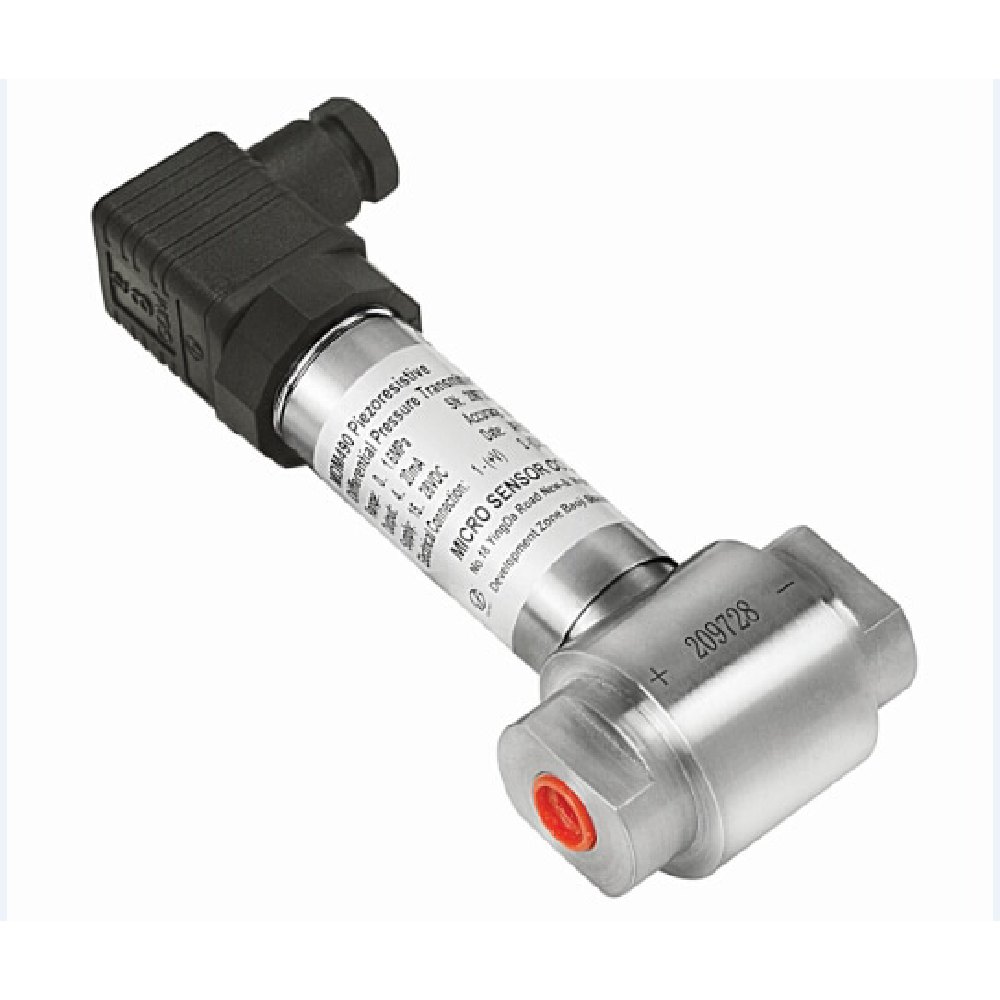

ترانسمیتر فشار تفاضلی Microsensor سری MDM490 ضد انفجار

جهت استعلام قیمت با شماره ۰۹۱۰۲۰۷۱۰۸۷ تماس بگیرید.

برند میکرو سنسور

ویژگی‌ها:

  • فشار مرجع: اختلاف فشار (تفاضلی)
  • دامنه اندازه‌گیری فشار: ۳۵۰ – ۰ میلی‌بار تا ۳۵ – ۰ بار
  • دقت (FS%): ±۰.۲۵
  • خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت
  • اتصال مکانیکی: G 1/4
  • جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
  • اتصال الکتریکی: DIN EN 175301-803-A, Cable outlet

سود شما از خرید این محصول:

  • ارسال سریع و رایگان به سراسر نقاط ایران
  • ضمانت اصالت و سلامت فیزیکی کالا
  • پشتیبانی فنی قبل و پس از خرید

معرفی ترانسمیتر فشار تفاضلی MDM490 ضد انفجار

ترانسمیتر فشار MDM490 از سنسور پیزو مقاومتی به عنوان عنصر حسگر استفاده می‌کند، روغن سیلیکون بین قالب و دو دیافراگم پر می‌شود. هنگامی که فشار تفاضلی اندازه‌گیری شده به دو دیافراگم وارد می‌شود، فشار می‌تواند از طریق روغن سیلیکون به قالب منتقل شود. قالب حسگر با یک مدار تقویت‌کننده از طریق سیم وصل می‌شود و از اثر پیزومقاومتی نیمه‌هادی برای تبدیل سیگنال فشار تفاضلی به سیگنال الکتریکی استفاده می‌کند. از آن‌جایی که سیگنال خروجی پل وتستون روی قالب رابطه خطی خوبی با فشار تفاضلی دارد، می‌توان فشار تفاضلی را به دقت اندازه‌گیری کرد.



در ارتباط با این محصول بخوانید:

بررسی تخصصی ترانسمیتر فشار تفاضلی Microsensor سری MDM490 ضد انفجار

اصل اندازه‌گیری پیزومقاومتی یک فناوری پرکاربرد در ترانسمیترهای فشار از جمله ترانسمیتر فشار تفاضلی سری MDM490 است. Piezoresistive بر این اصل استوار است که مواد خاصی در اثر فشار یا فشار مکانیکی، مقاومت الکتریکی خود را تغییر می‌دهند. در یک ترانسمیتر فشار پیزومقاومتی، یک سنسور طراحی شده خاص که از این مواد ساخته شده‌است، در دستگاه ادغام می‌شود. هنگامی‌که فشار به سنسور اعمال می‌گردد، دچار تغییر شکل گشته که به نوبه‌ی خود باعث تغییر در مقاومت الکتریکی آن می‌شود. این تغییر در مقاومت سپس به سیگنال الکتریکی متناسب با فشار اعمال شده، تبدیل می‌شود.

مزایای تکنولوژی پیزومقاومتی

  • دقت: ترانسمیتر فشار پیزومقاومتی دقت و تکرارپذیری عالی را ارائه می‌دهد و آن‌ها را برای طیف وسیعی از کاربردها از جمله تنظیمات صنعتی و آزمایشگاهی مناسب می‌کند.
  • زمان پاسخ‌گویی: این فناوری معمولا زمان پاسخ سریع را فراهم می‌کند و امکان خوانش فشار در زمان واقعی و تنظیمات سریع در سیستم‌های پویا را فراهم می‌کند.
  • پایداری: سنسورهای پیزومقاومتی تمایل به پایداری طولانی مدت خوبی دارند و عملکرد قابل اعتماد و ثابتی را در دوره‌های طولانی تضمین می‌کنند.
  • محدوده فشار گسترده: این ترانسمیترها را می‌توان برای اندازه‌گیری فشار در یک محدوده وسیع طراحی کرد و آن‌ها را برای سطوح مختلف فشار همه کاره ساخت.
  • مصرف برق کم: ترانسمیترهای فشار پیزومقاومتی اغلب انرژی نسبتا کمی مصرف می‌کنند، که آن‌ها را از نظر انرژی کارآمد و برای کاربردهای باطری مناسب می‌کند.

معایب تکنولوژی پیزومقاومتی

  • حساسیت دما: مقاومت الکتریکی مواد پیزومقاومتی را می‌توان تحت تاثیر تغییرات دما قرار داد که ممکن است برای حفظ دقت نیاز به جبران دما داشته باشد.
  • محدودیت فشار بیش از حد: تجاوز از محدوده فشار مشخص شده ممکن است به سنسور آسیب برساند، بنابراین ضروری است که در محدوده‌های اعلام شده ترانسمیتر کار کند.
  • هیسترزیس: برخی از سنسورهای پیزومقاومتی ممکن است هیسترزیس را نشان دهند، به این معنی که خروجی ممکن است بسته به افزایش یا کاهش فشار متفاوت باشد.

در این سری ترانسمیتر فشار دارای فشار مرجع دیفرنشیال، دستگاه اختلاف فشار بین دو نقطه یا منبع فشار مجزا را اندازه‌گیری می‌کند. فشار را با کم کردن مقدار یک نقطه از مقدار در نقطه دیگر محاسبه می‌کند. این پیکربندی در کاربردهایی مفید است که اختلاف فشار بین دو مکان باید نظارت یا کنترل شود. مثلا:

– اندازه‌گیری افت فشار در یک فیلتر برای تعیین سطح گرفتگی آن.
– نظارت بر اختلاف فشار در یک صفحه اریفیس برای محاسبه دبی سیال.
– کنترل اختلاف فشار بین ورودی و خروجی یک پمپ.

یک ترانسمیتر فشار با پیکربندی فشار مرجع دیفرنشیال، برای اندازه‌گیری فشار نسبت به یک نقطه مرجع خاص یا فشار اتمسفر طراحی شده‌است. در این تنظیمات، سنسور فشار، فشار محیط (فشار اتمسفر) را در نظر می‌گیرد و فشار را به عنوان اختلاف فشار اندازه‌گیری شده و فشار مرجع ارائه می‌دهد. این پیکربندی اغلب در برنامه‌هایی استفاده می‌شود که فشار مطلق بسیار مهم است و شما باید فشار را نسبت به فشار اتمسفر اطراف بدانید. مثلا:

– نظارت بر فشار مطلق داخل ظرف یا ظرف مهر و موم شده.
– اندازه‌گیری فشار در یک سیستم پنوماتیک با در نظر گرفتن فشار اتمسفر در محل.

محدوده فشار مقادیر حداقل و حداکثر فشار را نشان می‌دهد که ترانسمیتر فشار قادر به اندازه‌گیری آن است. در این سری، محدوده فشار به صورت ۳۵۰ – ۰ میلی‌بار تا ۳۵ – ۰ بار می‌باشد.

عدد صفر در ابتدای هر محدوده نشان می‌دهد که ترانسمیتر فشار می‌تواند فشارهایی را که از صفر شروع می‌شود (فشار صفر مطلق یا فشار اتمسفر) و بالاتر اندازه‌گیری کند.

محدوده ۳۵۰ – ۰ میلی‌بار به این معنی است که ترانسمیتر فشار می‌تواند فشار را از صفر (فشار اتمسفر) تا ۳۵۰ میلی‌بار اندازه‌گیری کند. میلی‌بار واحد فشاری است که معمولا برای اندازه‌گیری مقادیر فشار کوچک استفاده می‌شود.

محدوده دوم، ۳۵ – ۰ بار، به این معنی است که ترانسمیتر فشار می‌تواند فشار را از صفر (فشار اتمسفر) تا ۳۵ بار اندازه‌گیری کند. بار واحد فشاری است که برای اندازه‌گیری مقادیر فشار بالاتر استفاده می‌شود.

مشخصات عملکرد ترانسمیتر فشار تفاضلی Microsensor سری MDM490 ضد انفجار

دقت ترانسمیتر فشار، عامل مهمی است که نشان می‌دهد اندازه‌گیری فشار واقعی چقدر به مقدار فشار واقعی یا ایده‌آل نزدیک است. در مورد سریMDM490 از برند میکروسنسور، دقت به صورت ≤ 0.25±  FS% و (.max) FS% ±0.5 می‌باشد.

علامت ± نشان می‌دهد که دقت به عنوان یک محدوده داده می‌شود و اندازه‌گیری فشار واقعی می‌تواند با درصد مشخص شده بیشتر یا کمتر از مقدار ایده‌آل باشد. وقتی دقت برابر با ≤ ± 0.25 %FS است

یعنی در شرایط عملیاتی معمولی، دقت ترانسمیتر فشار در محدوده ۰.۲۵٪ از محدوده کامل (FS) است. محدوده کامل مقیاس به حداکثر فشاری که ترانسمیتر می‌تواند اندازه‌گیری کند اشاره دارد که در این حالت بر اساس محدوده فشاری که قبلا ذکر شد ۳۵ بار خواهد بود.

(.max) FS% ±0.5 حداکثر محدوده دقت را نشان می‌دهد. در بدترین حالت یا در شرایط عملیاتی چالش برانگیزتر، دقت می‌تواند تا ۰.۵٪ از محدوده مقیاس کامل منحرف شود.

برای درک این‌که دقت چگونه بر خواندن اندازه‌گیری فشار تاثیر می‌گذارد، مثالی می‌زنیم:

فرض کنید ترانسمیتر فشار فشار ۲۰ بار را با استفاده از محدوده ۳۵ بار در مقیاس کامل اندازه‌گیری می‌کند.

  • در (.typ) FS% ±0.25، دقت در ۰.۲۵٪ از محدوده مقیاس کامل است، که ۰.۲۵٪ از ۳۵ بار است. بنابراین، فشار اندازه‌گیری شده می‌تواند بین ۱۹.۹۱۲۵ بار تا ۲۰.۰۸۷۵ بار باشد.
  • در (.max) FS% ±0.5، حداکثر انحراف دقت ۰.۵٪ از محدوده مقیاس کامل است که ۰.۵٪ از ۳۵ بار است. بنابراین، فشار اندازه‌گیری شده می‌تواند بین ۱۹.۸۲۵ بار تا ۲۰.۱۷۵ بار باشد.

پایداری طولانی مدت به توانایی ترانسمیتر فشار برای حفظ دقت خود در مدت زمان طولانی اشاره دارد. این نشان می‌دهد که چقدر ممکن است دقت طی یک سال کار مداوم تغییر کند یا منحرف شود.
ترانسمیتر فشار تفاضلی Microsensor سری MDM490، دو گزینه پایداری بلند مدت ارائه می‌دهد:

  • 2bar: ≤ ±0.2 %FS / year ≥: این گزینه به این معنی است که برای محدوده فشار تا ۲ بار، پایداری طولانی مدت در محدوده ۰.۲±٪ از محدوده مقیاس کامل در سال است. به عبارت ساده‌تر، ترانسمیتر فشار طوری طراحی شده‌است که حداکثر انحراف دقت ۰.۲٪ از محدوده کامل مقیاس را در یک سال برای اندازه‌گیری فشار تا ۲ بار تجربه کند.
  • 35bar: ≤ ±0.5 %FS / year ≥: این گزینه به این معنی است که برای محدوده فشار بین ۲ بار تا ۳۵ بار، پایداری طولانی مدت در محدوده ۰.۵±٪ از محدوده مقیاس کامل در سال است. . در این محدوده، ترانسمیتر فشار ممکن است حداکثر دریفت دقت ۰.۵٪ از محدوده مقیاس کامل را در یک سال تجربه کند.

بنابراین، مشخصات پایداری طولانی مدت نشان می‌دهد که دقت ترانسمیتر فشار چقدر ممکن است در طول زمان تغییر کند. این به شما اطمینان می‌دهد که حتی پس از یک سال کار مداوم، اندازه‌گیری فشار در محدوده دقت مشخص شده باقی می‌ماند، که برای حفظ قابلیت اطمینان و دقت سیستم نظارت بر فشار شما مهم است.
ویژگی صفر و اسپن قابل تنظیم در یک ترانسمیتر فشار، وسیله‌ای را برای کالیبره کردن و تنظیم دقیق سیگنال خروجی دستگاه برای مطابقت با نقاط یا مقادیر مرجع خاص فراهم می‌کند.

صفر به مقدار سیگنال خروجی اشاره دارد که فشاری به ترانسمیتر اعمال نمی‌شود (یعنی فشاری که اندازه‌گیری می‌کند صفر است). این نشان‌دهنده خط پایه یا نقطه شروع اندازه‌گیری فشار است.

Span به مقدار سیگنال خروجی اشاره دارد که فشار اعمال شده به ترانسمیتر با محدوده مقیاس کامل آن مطابقت دارد (حداکثر فشاری که می‌تواند اندازه‌گیری کند). این بیان‌گر حداکثر نقطه اندازه‌گیری فشار است.
ویژگی صفر و اسپن قابل تنظیم به این معنی است که ترانسمیتر فشار به شما امکان می‌دهد هر دو نقطه صفر و اسپن را تنظیم و کالیبره کنید. این فرآیند کالیبراسیون تضمین می‌کند که سیگنال خروجی دقیقا با فشار واقعی اندازه‌گیری شده مطابقت دارد. این قابلیت تنظیم به ویژه زمانی مفید است که می خواهید عملکرد ترانسمیتر را برای برنامه خاص خود تنظیم کنید یا اگر نیاز به جبران هرگونه انحراف جزیی دارید.

زمان پاسخ‌گویی در ترانسمیتر فشار به مدت زمانی که طول می‌کشد تا دستگاه، سیگنال خروجی پایدار و دقیقی را در پاسخ به تغییر فشار ارائه دهد، اشاره دارد. در سری MDM490 زمان پاسخ‌گویی < 1ms است. بنابراین، زمان پاسخ‌گویی این سری ترانسمیتر فشار تفاضلی کمتر از یک میلی‌ثانیه (ms) است. به عبارت ساده‌تر، هنگامی‌که یک تغییر ناگهانی در فشار وجود دارد (به عنوان مثال، افزایش یا کاهش فشار)، ترانسمیتر فشار می‌تواند به سرعت تغییر را تشخیص دهد و سیگنال خروجی پایدار و دقیق را در یک بازه زمانی بسیار کوتاه کمتر از یک میلی‌ثانیه ارائه دهد. زمان پاسخ‌گویی سریع در کاربردهای مختلف، به ویژه در سیستم‌های دینامیکی که تغییرات فشار به سرعت رخ می‌دهد، بسیار مهم است. برای مثال: - در فرآیندهای تولید با سرعت بالا که کنترل دقیق فشار برای کیفیت و کارایی ضروری است. - در سیستم‌های حیاتی ایمنی که در آن، واکنش سریع به نوسانات فشار می‌تواند از خطرات احتمالی جلوگیری کند. - در سیستم‌های کنترل بلادرنگ، که در آن تنظیمات فشار سریع برای حفظ عملکرد مطلوب مورد نیاز است. در نتیجه این سری از سنسور فشار مذاب با داشتن زمان پاسخ کمتر از ۱ میلی‌ثانیه، برای کاربردهایی که نیاز به اندازه‌گیری و کنترل فشار سریع و دقیق دارند، مناسب است.

مشخصات الکتریکی ترانسمیتر فشار تفاضلی Microsensor سری MDM490 ضد انفجار

خروجی سنسور به نوع سیگنال الکتریکی اشاره دارد که ترانسمیتر فشار به عنوان نمایشی از فشار اندازه‌گیری شده ارائه می‌کند. در سری MDM490، ترانسمیتر فشار ضد انفجار، چندین گزینه خروجی را ارائه می‌دهد که هر کدام دارای محدوده جریان یا ولتاژ متفاوتی هستند.

  • ۲۰ – ۴ میلی‌آمپر: این بدان معناست که ترانسمیتر فشار سیگنال جریانی با محدوده ۴ میلی‌آمپر (mA) در حداقل فشار و ۲۰ میلی‌آمپر در حداکثر فشار ارائه می‌دهد. این نوع خروجی اغلب در کاربردهای صنعتی استفاده می‌شود زیرا سیگنالی قوی و مقاوم در برابر نویز ارائه می‌دهد.
  • ۲۰ – ۰ میلی‌آمپر: ترانسمیتر فشار یک سیگنال جریان با محدوده ۰ میلی‌آمپر در فشار صفر و ۲۰ میلی‌آمپر در فشار حداکثر ارائه می‌دهد.
  • ۱۰ – ۰ میلی‌آمپر: ترانسمیتر فشار یک سیگنال جریان با محدوده ۰ میلی‌آمپر در فشار صفر و ۱۰ میلی‌آمپر در فشار حداکثر ارائه می‌دهد.
  • ۵ – ۰ ولت دی سی: ترانسمیتر فشار یک سیگنال ولتاژ با محدوده ۰ ولت در فشار صفر و ۵ ولت در فشار حداکثر ارائه می‌دهد. خروجی‌های ولتاژی در بسیاری از سیستم‌های الکترونیکی رایج است.
  • ۵ – ۱ ولت دی سی: ترانسمیتر فشار یک سیگنال ولتاژ با محدوده ۱ ولت در حداقل فشار و ۵ ولت در حداکثر فشار ارائه می‌دهد.
  • ۱۰ – ۰ ولت دی سی: ترانسمیتر فشار یک سیگنال ولتاژ با محدوده ۰ ولت در فشار صفر و ۱۰ ولت در فشار حداکثر ارائه می‌دهد.

مناسب‌ترین گزینه خروجی بستگی به الزامات و سازگاری با برنامه و سیستم کنترل شما دارد. در اینجا برخی از ملاحظات برای انتخاب نوع خروجی را شرح می‌دهیم:

  • جریان در مقابل ولتاژ: خروجی‌های جریان، مانند ۲۰-۴ میلی‌آمپر، در مقایسه با خروجی‌های ولتاژ، کمتر در معرض تخریب سیگنال در فواصل طولانی کابل هستند. بنابراین، اگر نیاز به انتقال سیگنال در فواصل قابل توجه دارید، ممکن است خروجی جریان ترجیح داده شود.
  • سازگاری: بررسی کنید که آیا سیستم کنترل یا تجهیزات جمع‌آوری داده شما سیگنال‌های جریان (mA) یا سیگنال‌های ولتاژ (VDC) را می‌پذیرد یا خیر و نوع خروجی را متناسب با آن انتخاب کنید.
  • وضوح: خروجی‌های جریان معمولا وضوح بهتری را در مقایسه با خروجی‌های ولتاژ، برای محدوده اندازه‌گیری مشابه ارائه می‌دهند. اگر وضوح بالا بسیار مهم است، خروجی جریان ممکن است مناسب‌تر باشد.
  • کاربرد: الزامات خاص برنامه خود و نحوه ادغام سیگنال خروجی با سیستم کنترل یا نظارت خود را در نظر بگیرید. برخی از سیستم‌ها ممکن است سیگنال‌های جریانی را ترجیح دهند، در حالی که برخی دیگر ممکن است با سیگنال‌های ولتاژ بهتر کار کنند.

محافظت در برابر اتصال کوتاه و محافظت در برابر قطبیت معکوس دو ویژگی مهمی هستند که در ترانسمیتر فشار یافت می‌شوند تا از دستگاه و مدار متصل در برابر آسیب احتمالی یا خرابی ناشی از برخی مسائل الکتریکی محافظت کنند.

  • حفاظت در برابر اتصال کوتاه: حفاظت از اتصال کوتاه یک ویژگی ایمنی است که از آسیب دیدن ترانسمیتر فشار در صورت اتصال کوتاه در سیم‌کشی خروجی، جلوگیری می‌کند. اتصال کوتاه زمانی رخ می‌دهد که دو رسانا با ولتاژهای مختلف به‌صورت مستقیم در تماس باشند و مسیری با مقاومت کم برای جریان ایجاد کنند. این می‌تواند منجر به جریان بیش از حد شود که به‌طور بالقوه می‌تواند به ترانسمیتر یا دستگاه‌های متصل آسیب برساند.

با حفاظت از اتصال کوتاه، ترانسمیتر فشار طوری طراحی شده‌است که جریان بیش از حد ناشی از اتصال کوتاه را تشخیص دهد و با کاهش جریان یا قطع موقت مدار خروجی پاسخ دهد. با انجام این کار، ترانسمیتر فشار از گرمای بیش از حد یا سایر خطرات احتمالی که ممکن است از اتصال کوتاه به وجود بیاید جلوگیری می‌کند.

  • حفاظت از قطبیت معکوس: حفاظت از قطبیت معکوس یکی دیگر از ویژگی‌های ایمنی است که از ترانسمیتر فشار در برابر اتصال قطبی نادرست در منبع تغذیه محافظت می‌کند. قطبیت به جهت‌گیری صحیح پایانه‌های مثبت (+) و منفی (-) در مدار الکتریکی اشاره دارد.
    اگر منبع تغذیه با قطبیت اشتباه وصل شود (به عنوان مثال، اتصال پایانه مثبت به پایانه منفی و بالعکس)، می‌تواند منجر به جریان معکوس از طریق ترانسمیتر فشار شود. این می‌تواند باعث آسیب به قطعات الکترونیکی حساس داخل ترانسمیتر شود.

با محافظت در برابر قطبیت معکوس، ترانسمیتر فشار به گونه‌ای طراحی شده‌است که قطبیت نادرست را تشخیص دهد و با مسدود کردن جریان یا خاموش کردن آن تا زمانی که قطبیت صحیح ایجاد شود، از هرگونه آسیب جلوگیری می‌کند.
این ویژگی‌های حفاظتی، قابلیت اطمینان و دوام ترانسمیتر فشار را افزایش می‌دهد و عملکرد ایمن را در کاربردهای مختلف صنعتی و اتوماسیون تضمین می‌کند.

مشخصات شرایط محیطی ترانسمیتر فشار تفاضلی Microsensor سری MDM490 ضد انفجار

محدوده دمای سیال ترانسمیتر فشار به محدوده دمای قابل قبول محیط یا ماده‌ای اطلاق می‌شود که ترانسمیتر فشار طوری طراحی شده‌است که در طول کار با آن تماس مستقیم داشته باشد. در مورد این سری، محدوده مشخص شده ۳۰- تا ۸۰+ درجه سانتی‌گراد است.

حد پایین ۳۰- درجه سانتی‌گراد نشان می‌دهد که ترانسمیتر فشار می‌تواند در تماس با محیطی که دمای آن تا منفی ۳۰ درجه سانتی‌گراد است، به‌طور ایمن کار کند. حد بالایی ۸۰ درجه سانتی‌گراد نشان می‌دهد که ترانسمیتر فشار می‌تواند دمای سیال را حداکثر تا ۸۰ درجه سانتی‌گراد تحمل کند.

در اصل، محدوده دمای سیال، محدوده‌های دمایی را تعیین می‌کند که ترانسمیتر فشار می‌تواند فشار محیطی را که با آن در تماس است، به‌طور مطمئن و دقیق اندازه‌گیری کند.

محدوده دمای سیال بسیار مهم است زیرا ترانسمیترهای فشار اغلب در فرآیندها و برنامه‌های صنعتی مختلف استفاده می‌شوند که در آن محیط اندازه‌گیری شده ممکن است دارای طیف وسیعی از دما باشد. اطمینان از این‌که ترانسمیتر فشار می‌تواند محدوده دمایی خاص محیط را کنترل کند برای عملکرد مناسب و طول عمر آن حیاتی است.

به عنوان مثال، در یک فرآیند صنعتی که دمای محیط می‌تواند تا ۳۰- درجه سانتی‌گراد یا تا ۸۰+ درجه سانتی‌گراد باشد، استفاده از یک ترانسمیتر فشار با محدوده دمای سیالی که کل این محدوده را پوشش می‌دهد، اطمینان حاصل می‌کند که دستگاه نمی‌تواند به دلیل قرار گرفتن در معرض دماهای شدید آسیب دیده یا خوانش نادرست داشته باشد.

توجه به این نکته مهم است که محدوده دمای سیال ممکن است با محدوده دمای محیط (دمای محیط اطراف) متفاوت باشد. محدوده دمای سیال به‌صورت خاص مربوط به دمای ماده‌ای است که ترانسمیتر فشار از طریق عنصر حسگر فشار خود با آن در تماس مستقیم است.

درجه حفاظت یا IP یک طبقه‌بندی استاندارد است که سطح حفاظت ارائه شده توسط یک دستگاه الکترونیکی، مانند ترانسمیتر فشار، در برابر نفوذ اجسام خارجی (مانند گرد و غبار، خاک، یا زباله) و رطوبت (مانند آب یا مایعات) را نشان می‌دهد. رتبه IP با یک عدد دو رقمی‌دنبال می‌شود که هر رقم جنبه متفاوتی از سطح حفاظت را نشان می‌دهد.

برای ترانسمیتر فشار مذاب ضد انفجار سری MDM490 درجه حفاظت IP65 می‌باشد. رقم اول (۶) بیان‌گر سطح محافظت در برابر اجسام جامد (گرد و غبار و ذرات) است. بنابراین، فشار ضد گرد و غبار است. محافظت کامل در برابر نفوذ گرد و غبار یا هر ذرات جامدی که به‌طور بالقوه می‌تواند با اجزای داخلی آن تداخل ایجاد کند، ارائه می‌دهد.
رقم دوم (۵) میزان محافظت در برابر مایعات (رطوبت و آب) را نشان می‌دهد. در نتیجه، ترانسمیتر فشار در برابر واترجت‌ها از هر جهت محافظت می‌شود. این سری می‌تواند در برابر واترجت‌های کم فشار بدون اجازه نفوذ آب به اجزای داخلی آن مقاومت کند.

رتبه‌بندی IP در صنایع و کاربردهای مختلف، به ویژه در محیط‌هایی که ترانسمیتر فشار ممکن است در معرض شرایط چالش برانگیز، مانند گرد و غبار یا محیط مرطوب باشد، ضروری است. درجه‌بندی IP65، در این مورد، تضمین می‌کند که ترانسمیتر فشار می‌تواند به‌طور قابل اعتماد و بادوام در محیط‌های نسبتا خشن که گرد و غبار و آب و نگرانی‌های بالقوه هستند، کار کند.

محدوده دمای دیافراگم به محدوده دمای قابل قبولی اطلاق می‌شود که دیافراگم، یک جزء حیاتی در داخل ترانسمیتر فشار، می‌تواند بدون تاثیر منفی بر عملکرد آن تحمل کند. در این مورد، محدوده مشخص شده ۳۰- تا ۸۰+ درجه سانتی‌گراد است.
حد پایین ۳۰- درجه سانتی‌گراد نشان می‌دهد که دیافراگم ترانسمیتر فشار به گونه‌ای طراحی شده‌است که تا دمای منفی ۳۰ درجه سانتی‌گراد را بدون تاثیر منفی بر عملکرد آن تحمل کند. همچنین حد بالایی، ۸۰+ درجه سانتی‌گراد به این معنی است که دیافراگم می‌تواند دمای ۸۰ درجه سانتی‌گراد را بدون ایجاد هیچ گونه تخریبی در عملکرد خود تحمل کند.

دیافراگم یک عنصر نازک، انعطاف‌پذیر و حساس درون ترانسمیتر فشار است که به تغییرات فشار پاسخ می‌دهد. این قطعه به عنوان عنصر حسگر فشار عمل می‌کند و فشار اعمال شده را به جابه‌جایی مکانیکی تبدیل می‌کند که سپس توسط ترانسمیتر به سیگنال الکتریکی تبدیل می‌شود.
مواد و طراحی دیافراگم نقش مهمی‌در توانایی آن برای عملکرد دقیق و قابل اطمینان در شرایط دمایی مختلف دارد. محدوده دمایی مشخص شده دیافراگم ۳۰- تا ۸۰+ درجه سانتی‌گراد تضمین می‌کند که دیافراگم پایدار می‌ماند و عملکرد بهینه در این محدوده دما دارد.

از نظر عملی، این بدان معنی است که ترانسمیتر فشار را می‌توان در کاربردهایی استفاده کرد که دمای محیط (ماده‌ای که فشار آن اندازه‌گیری می‌شود) در این محدوده مشخص قرار می‌گیرد. دیافراگم می‌تواند دماهای پایین و بالا را تحمل کند و به ترانسمیتر فشار اجازه می‌دهد فشار دقیق و ثابتی را در طیف گسترده‌ای از دما ارائه دهد.

مهم است که محدوده دمای دیافراگم را با شرایط دمایی مورد انتظار در برنامه خود تراز کنید تا اطمینان حاصل شود که ترانسمیتر فشار بدون هیچ مشکلی مربوط به تغییرات دما همان‌طور که در نظر گرفته شده‌است، کار می‌کند.

مشخصات مکانیکی ترانسمیتر فشار تفاضلی Microsensor سری MDM490 ضد انفجار

اتصال مکانیکی در ترانسمیتر فشار به نوع و اندازه رزوه مورد استفاده برای اتصال فیزیکی ترانسمیتر به فرآیند یا سیستمی‌که در آن اندازه‌گیری فشار مورد نیاز است، اشاره دارد. اتصال مشخص شده برای این سری از ترانسمیترهای فشار مذاب برند میکروسنسور، “G 1/4 است.

در اتصال مکانیکی “G 1/4، حرف G مخفف BSP Parallel یا British Standard Pipe Parallel است. این یک نوع استاندارد رزوه است که به‌طور گسترده در اروپا و برخی مناطق دیگر استفاده می‌شود. همچنین عدد ۱.۴ به اندازه رزوه به‌طور خاص قطر اسمی لوله یا اتصالاتی که ترانسمیتر به آن متصل است، اشاره دارد و در این نوع اتصال نشان می‌دهد که اندازه رزوه یا قطر اسمی ۱.۴ اینچ است.

رزوه‌های G یا BSP Parallel شکل رزوه موازی دارند. این بدان معنی است که رزوه‌ها به‌صورت مستقیم کشیده می‌شوند و قطر یکسانی را در طول رزوه حفظ می‌کنند.

مناسب بودن اتصال مکانیکی از نوع رزوه “G 1/4 به کاربرد خاص و اتصالات یا پورت‌های موجود در سیستم شما و عواملی همچون فشار و دمای مورد نیاز برنامه، استانداردهای صنعتی یا منطقه‌ای و روش آب‌بندی استفاده شده بستگی دارد.

در نهایت، رزوه “G 1/4 یک نوع اتصال پرکاربرد و استاندارد برای ترانسمیترهای فشار است و می‌تواند برای بسیاری از کاربردها مناسب باشد. با این حال، بررسی سازگاری آن با سیستم و الزامات خاص شما بسیار مهم است.

جنس این اتصال مکانیکی برای ترانسمیتر فشار مذاب ضد انفجار سری MDM490، فولاد ضد زنگ (316L) می‌باشد. فولاد ضد زنگ گروهی از آلیاژهای فولادی مقاوم در برابر خوردگی و همه کاره است که حاوی حداقل ۱۰.۵٪ کروم است. افزودن کروم یک لایه اکسید غیرفعال بر روی سطح فولاد ایجاد می‌کند که از زنگ‌زدگی و خوردگی حتی در محیط‌های چالش برانگیز محافظت می‌کند. حرف L در 316L مخفف کربن کم است، که نشان می‌دهد این نوع فولاد ضد زنگ حاوی کربن کمتری نسبت به فولاد ضد زنگ استاندارد 316 است. این منجر به افزایش مقاومت در برابر خوردگی و بهبود جوش‌پذیری می‌شود .

فولاد ضد زنگ (316L) یک ماده محبوب و پرکاربرد برای اتصالات مکانیکی در ترانسمیترهای فشار به دلیل چندین ویژگی مفید است:

  • مقاومت در برابر خوردگی: فولاد ضد زنگ (316L) در برابر خوردگی بسیار مقاوم است و برای استفاده در محیط‌های مختلف صنعتی و خشن مناسب است. می‌تواند در برابر مواد خورنده، رطوبت و مواد شیمیایی بدون خراب شدن مقاومت کند.
  • استحکام مکانیکی: فولاد ضد زنگ (316L) استحکام مکانیکی عالی را ارائه می‌دهد و به اتصال مکانیکی اجازه می‌دهد فشاری را که در طول اندازه‌گیری فشار تجربه می‌کند تحمل نماید.
  • مقاومت در برابر دما: فولاد ضد زنگ (316L) می‌تواند طیف وسیعی از دماها را تحمل کند و برای کاربردهایی که شامل تغییرات شدید دما هستند، مناسب است.
  • کاربردهای بهداشتی: مقاومت در برابر خوردگی و خواص بهداشتی آن، فولاد ضد زنگ (316L) را برای استفاده در صنایعی مانند غذا و نوشیدنی، داروسازی و پزشکی، که در آن پاکیزگی و بهداشت ضروری است، ایده‌آل می‌کند.
  • دوام: فولاد ضد زنگ (316L) یک ماده بادوام است که یکپارچگی و عملکرد خود را در مدت زمان طولانی حفظ می‌کند و اندازه‌گیری فشار قابل اعتماد و طولانی مدت را تضمین می‌کند.

به‌طور کلی، استفاده از فولاد ضد زنگ (316L) به عنوان ماده سازنده اتصال مکانیکی تضمین می‌کند که ترانسمیتر فشار می‌تواند با دقت و قابل اعتماد در کاربردهای مختلف صنعتی و تجاری کار کند. به ویژه در کاربردهایی که مقاومت در برابر خوردگی، نوسانات دما و تنش مکانیکی ضروری است، مفید می‌باشد.

مایع پرکننده در ترانسمیتر فشار به نوع سیال مورد استفاده برای پر کردن فضای بین دیافراگم فشار و عنصر حسگر داخل سنسور اشاره دارد و برای سری MDM490، مایع پرکننده مشخص شده، روغن سیلیکون است.
روغن سیلیکون نوعی روغن مصنوعی است که به دلایل مختلف اغلب به عنوان مایع پرکننده در ترانسمیترهای فشار استفاده می‌شود:

  1. میرایی: روغن سیلیکون به عنوان یک محیط میرایی (دمپینگ) در داخل ترانسمیتر فشار عمل می‌کند. هنگامی‌که تغییرات فشار رخ می‌دهد، به میرایی یا کاهش حرکات مکانیکی دیافراگم کمک می‌کند. این اثر میرایی از نوسانات سریع در سیگنال خروجی جلوگیری می‌کند و باعث می‌شود خوانش فشار پایدارتر و قابل اطمینان‌تر باشد.
  2. پایداری دما: روغن سیلیکون دارای ثبات دمایی خوبی است که به آن اجازه می‌دهد خواص و عملکرد خود را در طیف وسیعی از دماها حفظ کند. این در ترانسمیترهای فشار مهم است، زیرا می‌توانند در کاربردهای مختلف در معرض شرایط دمایی مختلف قرار گیرند.
  3. حفاظت: روغن سیلیکون به عنوان یک مانع محافظ عمل می‌کند و از تماس مستقیم بین محیط فرآیند (ماده‌ای که فشار آن اندازه‌گیری می‌شود) و اجزای داخلی حساس ترانسمیتر فشار جلوگیری می‌کند. این کار از قطعات حساس در برابر آسیب احتمالی ناشی از محیط‌های خورنده یا خشن محافظت می‌کند.
  4. سازگاری بالا: روغن سیلیکون با طیف گسترده‌ای از مواد سازگار است و آن‌را برای استفاده در کاربردهای مختلف صنعتی مناسب می‌کند.

روغن سیلیکون به‌طور کلی با بسیاری از محیط‌های غیرخورنده و غیرواکنشی از جمله هوا، گازها و برخی مایعات سازگار است. با این حال، اطمینان از سازگاری محیط فرآیند با روغن سیلیکون برای جلوگیری از هرگونه اثرات نامطلوب بر عملکرد ترانسمیتر فشار ضروری است.

در نظر گرفتن خواص شیمیایی محیط فرآیند و مشورت با مستندات سازنده‌ی ترانسمیتر فشار برای تایید سازگاری آن با روغن سیلیکون بسیار مهم است. در مواردی که محیط فرآیند به عنوان تهاجمی، خورنده یا واکنش شیمیایی شناخته شده‌است، ممکن است مایعات پرکننده جایگزین توسط سازنده برای اطمینان از طول عمر و دقت ترانسمیتر فشار توصیه شود.

Seal Material در ترانسمیتر فشار به مواد مورد استفاده برای مهر و موم‌ها و واشرها اشاره دارد که به ایجاد مهر و موم مطمئن بین اجزای مختلف ترانسمیتر کمک می‌کند. ماده مهر و موم مشخص شده در این سری از ترانسمیتر فشار مذاب، ®Viton است.
®Viton یک برند لاستیک فلورالاستومر است که به دلیل مقاومت شیمیایی عالی، عملکرد در دمای بالا و دوام شناخته شده‌است. این یک ماده لاستیکی مصنوعی است که معمولا در کاربردهایی استفاده می‌شود که درزگیرها و واشرها باید در برابر مواد شیمیایی تهاجمی، دماهای شدید و محیط‌های خشن مقاومت کنند.
هنگام استفاده از ماده‌ی Viton در یک ترانسمیتر فشار یا هر کاربرد دیگری به عنوان آب‌بندی، چندین نکته مهم وجود دارد که باید در نظر گرفته شود:

  • سازگاری شیمیایی: ®Viton در برابر طیف وسیعی از مواد شیمیایی از جمله اسیدها، روغن‌ها، سوخت‌ها و بسیاری از حلال‌های صنعتی بسیار مقاوم است. با این حال، ممکن است با برخی از مواد شیمیایی یا مواد خاص سازگار نباشد. بررسی سازگاری Viton® با محیط فرآیند ضروری است تا اطمینان حاصل شود که توسط محیطی که با آن تماس پیدا می‌کند تخریب یا آسیب نمی‌بیند.
  • محدوده دما: ®Viton دارای مقاومت عالی در برابر دمای بالا است، که آن‌را برای استفاده در برنامه‌هایی که در آن دماهای بالا وجود دارد مناسب می‌کند. با این حال، اگر دما از حد بالایی محدوده دمایی ®Viton فراتر رود، ممکن است منجر به کاهش اثربخشی آب‌بندی شود و به‌طور بالقوه باعث خرابی آب‌بندی شود. بسیار مهم است که اطمینان حاصل شود که دمای عملیاتی در محدوده دمایی مشخص شده ®Viton قرار می‌گیرد.
  • مانایی فشار: ®Viton مقاومت خوبی در برابر مانایی فشار دارد، به این معنی که می‌تواند پس از فشار به شکل اولیه خود بازگردد. این خاصیت در حفظ یکپارچگی آب‌بندی‌ها و جلوگیری از نشتی در ترانسمیترهای فشار حائز اهمیت است.
  • سختی و نرمی: فرمولاسیون‌های مختلف ®Viton با سطوح مختلف سختی و نرمی موجود است. انتخاب سختی به الزامات کاربردی خاص و سطح آب‌بندی مورد نیاز بستگی دارد. Viton نرم‌تر برای کاربردهایی که نیاز به آب‌بندی انعطاف‌پذیرتر است، مناسب‌تر است، در حالی که Viton سخت‌تر آب‌بندی محکم‌تری را برای کاربردهای فشار بالاتر فراهم می‌کند.
  • سن و فرسودگی: با گذشت زمان، همه مواد، از جمله ®Viton، ممکن است دچار پیری و فرسودگی شوند. بازرسی و نگهداری منظم مهر و موم‌ها برای اطمینان از کارایی آن‌ها و جلوگیری از نشت یا خرابی احتمالی، ضروری است.

منظور از اتصال الکتریکی در ترانسمیتر فشار، نوع اتصال مورد استفاده برای برقراری یک اتصال الکتریکی بین ترانسمیتر و مدارهای الکتریکی خارجی یا سیستم‌های کنترل، می باشد. برای ترانسمیتر فشار تفاضلی سری MDM490 دو نوع اتصال الکتریکی وجود دارد:

  1. DIN EN 175301-803-A: نوع خاصی از اتصال‌دهنده‌های الکتریکی است که معمولا در کاربردهای صنعتی استفاده می‌شود. همچنین به عنوان کانکتور دایره‌ای یا کانکتور گرد شناخته می‌شود و به صورت گسترده در سیستم‌های اتوماسیون و کنترل استفاده می‌شود. این کانکتورها برای ارائه یک اتصال الکتریکی مطمئن و قابل اعتماد طراحی شده‌اند و معمولا در محیط‌های سخت استفاده می‌شوند.
  2. Cable outlet: این گزینه به یک اتصال کابل ساده اطلاق می‌شود که در آن سیم‌های ترانسمیتر فشار از طریق یک کابل یا کانکتور برای اتصال مستقیم به مدارهای خارجی، خارج می‌شوند. این نوع اتصال، ساده است و شامل کانکتور خاصی مانند DIN EN 175301-803-A نمی‌شود.

مناسب بودن اتصال الکتریکی به کاربرد خاص شما و نیازهای سیستم الکتریکی شما بستگی دارد. برخی ملاحظات موجود جهت انتخاب اتصال الکتریکی مناسب عبارتند از:

  • نوع کانکتور: کانکتورهای DIN EN 175301-803-A، اتصال الکتریکی ایمن و قابل اطمینان‌تری را به خصوص در محیط‌های صنعتی که لرزش، استرس مکانیکی و قرار گرفتن در معرض شرایط سخت امکان‌پذیر است، فراهم می‌کند. آن‌ها برای مقاومت در برابر تاثیرات محیطی طراحی شده‌اند که آن‌ها را برای برنامه‌های کاربردی مناسب می‌کند.
  • سهولت نصب: Cable outlet ها از نظر طراحی ساده‌تر هستند و ممکن است نصب آسان‌تری را ارائه دهند، به خصوص اگر نوع کابل یا سیم خاصی را برای برنامه خود در نظر داشته باشید. آن‌ها معمولا سریع‌تر نصب می‌شوند و ممکن است برای برنامه‌هایی که ویژگی‌های خاص کانکتور مهم نیستند، مناسب‌تر باشند.
  • تعمیرات و نگهداری: اگر پیش‌بینی می‌کنید که ترانسمیتر فشار مکرر قطع شود و وصل شود، کانکتوری مانند DIN EN 175301-803-A ممکن است دوام و طول عمر بهتری ارائه دهد.
  • سازگاری: سازگاری اتصال برق با سیستم برق یا تابلوی کنترل موجود را در نظر بگیرید. مطمئن شوید که نوع کانکتوری که انتخاب می‌کنید با کانکتور جفت شده‌ی مربوط در سیستم، مطابقت دارد.

در نهایت، اتصال الکتریکی بهتر به نیازهای خاص شما، شرایط محیطی برنامه شما و هرگونه استاندارد یا الزامات سازگاری موجود در صنعت شما بستگی دارد. هر دو DIN EN 175301-803-A و Cable outlet بسته به زمینه نصب شما و تجهیزاتی که ترانسمیتر فشار با آن ارتباط برقرار می‌کند، می‌توانند گزینه‌های مناسبی باشند.

تاییدیه‌ها و گواهینامه‌های ترانسمیتر فشار تفاضلی Microsensor سری MDM490 ضد انفجار

تاییدیه‌ها و گواهینامه‌ها مانند CE چندین مزیت را برای یک ترانسمیتر فشار و کاربران آن فراهم می‌کند.

مزایای گواهینامه CE

  • انطباق با استانداردهای اروپایی: علامت CE نشان می‌دهد که ترانسمیتر فشار با دستورالعمل‌ها و استانداردهای اتحادیه اروپا (EU) مطابقت دارد. این گواهی برای فروش و استفاده قانونی محصولات در منطقه اقتصادی اروپا (EEA) مورد نیاز است.
  • تضمین کیفیت و ایمنی: گواهینامه CE به مشتریان اطمینان می‌دهد که ترانسمیتر فشار تحت آزمایش و ارزیابی دقیق قرار گرفته است تا الزامات ایمنی، بهداشت و محیط زیست را برآورده کند. بنابراین محصول با تمرکز بر کیفیت و ایمنی طراحی و تولید شده‌است.
  • دسترسی به بازار: با گواهینامه CE، ترانسمیتر فشار می‌تواند آزادانه در منطقه اقتصادی اروپا بدون آزمایش یا تایید بیشتر در کشورهای عضو استفاده شود. این امر فرآیند عرضه محصول را در بازار ساده می‌کند و دسترسی به بازار را افزایش می‌دهد.
  • اعتماد به مشتریان: علامت CE اعتماد را به مشتریان و کاربران نهایی القا می‌کند، زیرا نشان می‌دهد که ترانسمیتر فشار استانداردهای لازم را دارد و برای استفاده در برنامه‌های آن‌ها، ایمن است.
  • تطابق قانونی: در بسیاری از صنایع و کاربردها، استفاده از محصولات با علامت CE یک الزام قانونی است. با اخذ گواهینامه CE، سازنده اطمینان حاصل می‌کند که ترانسمیتر فشار با تمام مقررات و دستورالعمل‌های مربوطه مطابقت دارد.
  • شناسایی جهانی: اگرچه گواهینامه CE مختص EEA است، اما در سطح جهانی به عنوان یک علامت کیفیت و ایمنی شناخته شده‌است. بسیاری از کشورهای خارج از EEA نیز ممکن است علامت CE را به عنوان نماد انطباق به رسمیت بشناسند و بپذیرند.
  • مزیت رقابتی: داشتن گواهینامه CE می‌تواند یک مزیت رقابتی برای سازنده باشد. این نشان‌دهنده تعهد به رعایت استانداردهای بین المللی است و می‌تواند ترانسمیتر فشار را برای مشتریان و شرکا در سراسر جهان جذاب‌تر کند.
  • صادرات آسان‌تر: برای تولیدکنندگان، گواهینامه CE می‌تواند صادرات ترانسمیتر فشار را به کشورهای خارج از EEA تسهیل کند، زیرا نشان‌دهنده انطباق با استانداردهای ایمنی و کیفیت است.

تاییدیه‌های کشتیرانی‌، به ویژه CCS (انجمن طبقه‌بندی چین)، مزایای متعددی را برای یک سری ترانسمیتر فشار، به ویژه برای استفاده در کاربردهای دریایی و کشتی ارائه می‌دهد.

مزایای تاییدیه CCS

  • انطباق با استانداردهای دریایی: تاییدیه CCS نشان می‌دهد که ترانسمیتر فشار سری MDM490 با استانداردها و الزامات مربوطه تعیین شده توسط انجمن طبقه‌بندی چین مطابقت دارد. این استانداردها به‌طور خاص برای تجهیزات دریایی و کشتی طراحی شده‌اند و اطمینان حاصل می‌کنند که ترانسمیتر فشار برای استفاده در محیط‌های دریایی مناسب است.
  • ایمنی و قابلیت اطمینان: با تایید CCS، ترانسمیتر فشار برای برآورده کردن معیارهای ایمنی و قابلیت اطمینان دقیق لازم برای کاربردهای دریایی تایید می‌شود. این تاییدیه تضمین می‌کند که تجهیزات برای مقاومت در برابر چالش‌های منحصر به فرد و شرایط سخت محیط‌های دریایی مانند قرار گرفتن در معرض آب شور، ارتعاشات و نوسانات دما، طراحی و ساخته شده‌است.
  • شناسایی بین المللی: در حالی که CCS مختص چین است، تایید آن در صنعت دریایی در سطح بین المللی به خوبی شناخته شده و مورد احترام است. گواهینامه CCS نشان می‌دهد که ترانسمیتر فشار با استانداردهای جهانی دریایی خاصی مطابقت دارد و باعث می‌شود مالکان کشتی و اپراتورها در سراسر جهان آن‌را بیشتر مورد قبول و جستجو قرار دهند .
  • تطابق با مقررات: برای کشتی‌های دریایی که تحت صلاحیت انجمن طبقه‌بندی چین فعالیت می‌کنند، استفاده از تجهیزات تایید شده اغلب یک الزام قانونی است. تاییدیه CCS تضمین می‌کند که ترانسمیتر فشار با این مقررات مطابقت دارد و می‌تواند به‌طور قانونی در کشتی‌های طبقه‌بندی شده CCS استفاده شود.
  • تضمین کیفیت: تاییدیه CCS شامل آزمایش و ارزیابی دقیق طراحی، ساخت و عملکرد ترانسمیتر فشار است. با اخذ تاییدیه CCS، سازنده تعهد خود را به ارائه تجهیزات با کیفیت بالا و قابل اعتماد برای کاربردهای دریایی نشان می‌دهد.
  • پذیرش صنعت: داشتن تاییدیه CCS می‌تواند در کسب مقبولیت در بازار دریایی بسیار مهم باشد، زیرا به مالکان کشتی و اپراتورها نسبت به توانایی ترانسمیتر فشار برای برآورده کردن الزامات مورد نیاز استفاده دریایی اطمینان می‌دهد.
  • رفتار ترجیحی: در برخی موارد، کشتی‌ها و تاسیسات دریایی با استفاده از تجهیزات تایید شده ممکن است از نظر بیمه، دسترسی به بندر و سایر ملاحظات مربوط به ایمنی و قابلیت اطمینان، رفتار ترجیحی دریافت کنند.

مشخصات ترانسمیتر فشار تفاضلی MDM490

شرکت سازندهMICROSENSOR
کشور سازندهچین
سریMICROSENSOR - MDM490
نوع سنسورترانسمیتر فشار
اصل اندازه گیریپیزومقاومتی
فشار مرجعدیفرنشیال
دامنه اندازه گیری فشار (بار)از ۳۵۰ – ۰ میلی‌بار تا ۳۵ – ۰ بار
حد پایین فشار (بار)۰
حد بالای فشار (بار)۳۵
حد پایین فشار (psi)۰
حد بالای فشار (psi)۵۰۷.۶
دقت≤ ± 0.25 %FS
پایداری در بلند مدت≤ ± 0.2 %FS
≤ ± 0.5 %FS
جزییات پایداری در بلند مدت■ ≤ 2 bar: ≤ ± 0.2 %FS / year
■ ≤ 35 bar: ≤ ± 0.5 %FS / year
قابلیت تنظیمبله
زمان پاسخگویی< 1 ms
خروجیسیگنال جریانی ۴ تا ۲۰ میلی آمپر
سیگنال جریانی ۰ تا ۲۰ میلی آمپر
سیگنال جریانی ۰ تا ۱۰ میلی آمپر
سیگنال ولتاژی ۰ تا ۵ ولت دی سی
سیگنال ولتاژی ۱ تا ۵ ولت دی سی
سیگنال ولتاژی ۰ تا ۱۰ ولت دی سی
ولتاژ تغذیه
محافظت در برابر اتصال کوتاهبله
محافظت در برابر قطبیت معکوسبله
حد پایین دمای سیال (°C)-۳۰
حد بالای دمای سیال (°C)۸۰
حد پایین دمای محیط (°C)-۳۰
حد بالای دمای محیط (°C)۸۰
درجه حفاظتIP65
اتصال مکانیکیG 1/4"
دارای اسنابر فشارخیر
جنس اتصال مکانیکی(316L) فولاد ضد زنگ
مایع پرکنندهروغن سیلیکون
اتصال الکتریکیDIN EN 175301-803-A
Cable outlet
دارای نمایشگربله
تاییدیه و گواهینامه هاCE / European Community
تاییدیه های کشتیرانیCCS / China
درجه محافظت در برابر انفجارIntrinsic Safety "i"
نام فایللینک دانلود
دیتاشیتPDF Icon
اسکرول به بالا
