هیت اکسچنجر آب گوجه فرنگی
اندازه‌گیری فشار هنگام استریلیزاسیون گرمایی در هیت اکسچنجر (مبدل حرارتی) | Heat Exchanger
چالش
در مبدل حرارتی (هیت اکسچنجر) صفحه‌ای، گوجه فرنگی ها، بسته به محصول، تا حدود ۸۵+ درجه سانتیگراد گرم می‌شوند تا تمامی میکروب ها از بین بروند. گوجه‌فرنگی‌ها در چند قسمت گرم می‌شوند، مدتی داغ نگه داشته شده و سپس دوباره سرد می‌شوند. این فرآیند برای عملیات حرارتی کنسانتره، تفاله و آب گوجه فرنگی مناسب است. در زمینه استریل سازی حرارتی در مبدل‌های حرارتی صفحه‌ای، یکی از چالش‌های بزرگی که مهندسان اغلب با آن مواجه می‌شوند، دستیابی به یک تعادل یکپارچه بین حفظ شرایط دقیق دما و فشار مورد نیاز برای استریل‌سازی مؤثر و نیاز به تمیز کردن بدون میکروب است. این تعادل شامل مدیریت تعامل محیط های خنک کننده، آب گرم و محصولات لبنی مختلف در دماهای بین ۶۲+ تا ۸۵+ درجه سانتی گراد است، در حالی که به طور همزمان با مسائل احتمالی مانند تجمع میعانات نیز باید مقابله شود. چالش، حصول اطمینان از یک محیط بهداشتی مداوم برای پردازش فرآیند است، جایی که حفظ شرایط بهینه فرآیند می‌تواند سخت باشد و حتی تغییرات جزئی ممکن است ایمنی و کیفیت محصول نهایی را به خطر بیندازند.
اطلاعات فرآیند
محل اندازه‌گیری
خطوط انتقال
محدوده فشار فرآیند
۰ تا ۲.۵+ بار
سیال
مایع خنک‌کننده، آب داغ، آب گوجه فرنگی
محدوده دمای فرآیند
۶۲+ تا ۸۵+ درجه سانتی گراد
چالش های فرآيند
تمیزکاری آسپتیک خطوط انتقال، میعانات
راه‌حل مناسب

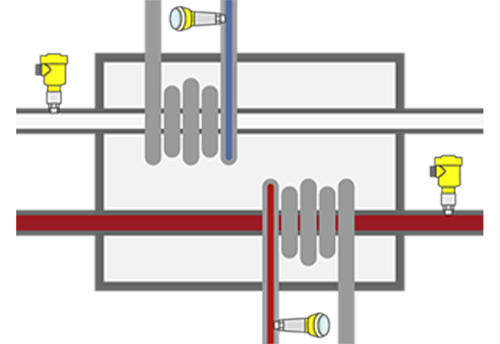

هنگام استریلیزاسیون حرارتی در یک مبدل حرارتی صفحه‌ای، حفظ شرایط آسپتیک در طول تمیز کردن خطوط و کنترل موثر میعانات بسیار مهم است به همین خاطر، ما استفاده از ۲ نوع ترانسمیتر فشار را در این کاربرد توصیه می‌کنیم:
- “سنسور فشار دیافراگمی” برای اندازه‌گیری فشار آب گوجه فرنگی سرد و گرم در جریان
- “ترانسمیتر فشار سوزنی استاندارد” برای اندازه‌گیری سیال سرد و گرم کننده در فیدلاین ها
سنسور فشار دیافراگمی استفاده شده باید دارای محدوده اندازه‌گیری فشار تا ۳+ بار باشد تا بتواند فشار داخل خطوط انتقال را به طور قابل اعتمادی کنترل کند، حتی زمانی که با جریان گرم آب گوجه فرنگی سروکار دارد که در محدوده دمایی ۶۲+ تا ۸۵+ درجه سانتیگراد قرار دارد.
فناوری به کار رفته در ترانسمیتر های فشار سوزنی ایجاب می‌کند که به سادگی و دقت هرچه تمام‌تر، فشار مایعات خنک کننده و گرم‌کننده را اندازه‌گیری کنید. با استفاده از این ترانسمیتر های فشار، می توانید به دقت و کنترل مورد نیاز برای حفظ یک فرآیند بهینه در مبدل حرارتی خود دست یابید.
متریال و فناوری های ساخت مناسب
هنگامی که نوبت به انتخاب متریال قطعات خیس شونده سنسور فشار دیافراگمی که با آب گوجه فرنگی در تماس است برسد، اقتصادی‌ترین آلیاژ ها:
- Stainless Steel 316L
- Stainless Steel 316
- Stainless Steel 304
هستند. بهترین فناوری‌های حسگر فشار (شامل مایع پرکننده) برای سنسور فشار دیافراگمی نیز به شرح زیر می‌باشند:
- Fluid Free / Without Fluid
- FDA-approved Oil
محصولات پیشنهادی
ترانسمیترهای فشار دیافراگم تخت سری PT210AS/AH به‌طور دقیق برای اندازه‌گیری فشار سیالات ویسکوز، چسبناک، رسوب شونده، دارای ذرات معلق، آلوده یا چسبنده طراحی شده‌اند. سنسور های فشار دیافراگمی PT210AS/AH ساخته شده از فناوری استرین گیج و ساختار فولاد ضد زنگ، مطمئن و پایدار در فرآیندهای فشار بالا عمل می‌کنند. این ترانسمیتر فشار دیافراگمی یک گزینه مناسب برای اندازه‌گیری فشار در کاربرد فشار و دما بالای تفکیک‌کننده نفت می‌باشد.
- قابلیت تجهیز شدن به کولینگ فن
- نصب بهصورت فلاش دیافراگم
- فناوری مستحکم استرین گیج
- گزینه های مختلف قابل سفارش برای اتصال مکانیکی
- متریال وتدپارت از فولاد ضد زنگ ضد سایش
- محدوده اندازه‌گیری فشار: ۱۰۰ – ۰ تا ۲۰۰۰ – ۰ بار
- خروجی: ۲۰-۴ میلی آمپر، ۵-۰ ولت، ۱۰-۰ ولت، ۴.۵-۰.۵ ولت
- دقت (FS%): ±۰.۲۵, ±۰.۵
- اتصال مکانیکی: G1″, G3/4″, G1/2″, M20x1.5, Clamp, Varivent®, Dairy Pipe, Flange, DRD
- جنس اتصال مکانیکی: SS316L, SS304, SS17-4PH
سنسور های فشار دیافراگمی سری PT216AS/AH/AM برای اندازه‌گیری فشار سیالات ویسکوز، چسبناک، رسوب شونده، دارای ذرات معلق، آلوده یا چسبنده طراحی شده‌اند و دقت و قابلیت اطمینان بالایی دارند. این ترانسمیتر‌ها که از فناوری دیفیوز سیلیکون و دیافراگم فولاد ضد زنگ 316L ساخته شده‌اند، از نوع طراحی فلاش دیافراگم (بدون حفره) استفاده می‌کنند و خوانش دقیق را در محدوده وسیعی تضمین می‌نمایند. سنسور فشار دیافراگمی سری PT216AS/AH/AM می‌تواند به ۹ کولینگ فن مجهز شود تا فشار سیالات دما بالا (تا ۲۵۰ درجه) را تحمل نماید.
- قابلیت تجهیز شدن به ۹ کولینگ فن – تحمل دمای سیال تا ۲۵۰ درجه
- نصب بهصورت فلاش دیافراگم
- گزینه های مختلف قابل سفارش برای اتصال مکانیکی
- متریال وتدپارت از فولاد ضد زنگ 316L
- مدل ضد انفجار (Ex) با درجه حفاظت Intrinsically Safe
- محدوده اندازه‌گیری فشار: ۰ – ۱- تا ۴۰۰ – ۰ بار
- خروجی: ۲۰-۴ میلی آمپر، ۵-۰ ولت، ۱۰-۰ ولت
- دقت (FS%): ±۰.۲۵, ±۰.۵
- اتصال مکانیکی: G1″, G3/4″, G1/2″, M20x1.5, Clamp, Varivent®, Dairy Pipe, Flange, DRD
- جنس اتصال مکانیکی: SS316L, SS304
ترانسمیتر فشار مدل S-11 با دیافراگم فلاش به‌طور خاص برای اندازه‌گیری سیال‌های چسبناک، خمیری، چسبنده، متبلور، پر از ذرات معلق و آلوده طراحی شده‌است که پورت فشار اتصالات مکانیکی معمولی را مسدود می‌کند. از طریق طراحی بهینه آن، اتصال فرآیند فلاش، قابلیت تمیز شدن را با دیافراگم در تماس با سیال در فرآیند فراهم می‌کند. بنابراین، اندازه‌گیری فشار با تعمیر و نگهداری کم و بدون مشکل در کاربردهای حیاتی با سیال‌هایی که به‌طور مکرر تغییر می‌کنند نیز تضمین می‌شود. دقت بالا، طراحی مستحکم، کیفیت کار بالا و انعطاف‌پذیری بالا از ویژگی‌های کلیدی مدل S-11 برند ویکا است.
- اتصالات فرآیند جوشی – آببندی قابل اعتماد
- زمان پاسخگویی پایین
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی – دارای تاییدیه FDA
- قابلیت سفارشی سازی انواع سیل های آببندی
- محدوده اندازه‌گیری فشار: از ۰ – ۶۰۰- میلیبار تا ۲۴ – ۱- بار، ۱۰۰ – ۰ میلیبار تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت
- اتصال مکانیکی: G 1 ,G 1/2
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ ۱.۴۵۷۱ (316Ti)
سری PT216 یک ترانسمیتر فشار سوزنی با دقت بالاست که با حسگر فشار دیفیوز سیلیکونی ساخته شده است. محدوده اندازه‌گیری گسترده، همراه با دقت بالا و طراحی فشرده، آن‌را برای اندازه‌گیری دقیق و کنترل فشار مایع و گاز در سکتورهای مختلف صنعتی، ایده‌آل می‌کند. این سری دارای دقت چشمگیر تا 0.25% F.S می‌باشد، که در یک هوزینگ فولادی ضد زنگ با درجه حفاظت IP65 قرار دارد و در دو مدل مطلق (ابسلوت) و گیج ارائه می‌شود. همچنین، اتصال‌های الکتریکی و مکانیکی متعدد و سیگنال های خروجی مختلف، آن را برای انواع کاربرد های صنعتی فراهم می‌کند.
- در دو مدل گیج و مطلق براساس فشار مرجع
- متریال وتد پارت سازگار با روغن هیدرولیک
- پایداری و عمرکاری طولانی مدت
- همراه با اسنابر فشار | تاثیر ناپذیری از اسپایک فشار
- ساختار کوچک مناسب برای فضای محدود
- دامنه اندازه‌گیری فشار: ۰ – ۱- بار، ۱ – ۰ تا ۶۰۰ – ۰ بار (گیج)
- خروجی: ۲۰ – ۴ میلیآمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
ترانسمیتر فشار قلمی WIKA سری A-10 برای کاربردهای عمومی در صنعت مناسب است و طراحی فشرده، قابلیت‌های فراوانی به آن برای استفاده گسترده می‌دهد. این محصول در کنار کیفیت عالی، قیمت بسیار رقابتی دارد. مصرف‌کننده می‌تواند بین غیر خطی بودن ۰.۲۵٪ و ۰.۵٪ یکی را انتخاب کند. گواهی تست رایگان در مورد نقاط اندازه‌گیری ثبت شده در حین ساخت نیز همراه با این محصول ارائه می‌شود. ترانسمیتر فشار مدل A-10 برای استفاده در سراسر جهان با گواهینامه بین المللی cULus و EAC ارایه می‌شود.
- تکنولوژی اثباتشده و کیفیت عالی
- دارای انواع مختلف | مناسب برای تقریباً هر کاربرد
- قیمت مناسب
- ثبات و دقت مناسب
- متریال وتد پارت سازگار با آب آشامیدنی
- دامنه اندازه‌گیری فشار: از ۲۵ – ۲۵- میلیبار تا ۲۴ – ۱- بار، ۵۰ – ۰ میلیبار تا ۱۰۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۰.۵ تا ۴.۵ ولت (Ratiometric)، ۰.۵ تا ۴.۵ ولت (Non-ratiometric)
- جنس اتصال مکانیکی: فولاد ضد زنگ (PH)، فولاد ضد زنگ (316L)
ترانسمیتر فشار سوزنی WIKA سری S-20 برای کاربردهای صنعتی عمومی راه حل ایده آل برای مشتریانی است که نیازهای اندازه‌گیری مداوم و دقیق دارند. دارای دقت بسیار خوب، طراحی قوی است، به این معنی که می‌تواند برای گسترده‌ترین طیف کاربردها مناسب باشد. مدل S-20 محدوده اندازه‌گیری مداوم بین ۰ … ۰.۴ و ۰ … ۱۶۰۰ بار را در تمام واحدهای اصلی ارائه می‌دهد. این محدوده‌های اندازه‌گیری را می‌توان تقریبا به هر طریقی با تمام سیگنال‌های خروجی استاندارد صنعت، رایج‌ترین اتصالات فرآیند و اتصالات الکتریکی ترکیب کرد.
- محصولی با کیفیت بسیار بالا
- دارای انواع مختلف | مناسب برای تقریباً هر کاربرد
- مقاوم در برابر شوک و لرزش شدید
- ثبات و دقت مناسب
- متریال وتد پارت سازگار با آب
- دامنه اندازه‌گیری فشار: از ۰ – ۴۰۰- میلیبار تا ۵۹ – ۱- بار، ۴۰۰ – ۰ میلیبار تا ۱۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۴ – ۲۰ میلی آمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۶ – ۱ ولت، ۱۰ – ۰ ولت، ۰ – ۱۰ ولت
- اتصال الکتریکی: DIN EN 175301-803-A, DIN EN 175301-803-C, M12x1, Cable outlet, Field case, Bayonet, Heavy-duty connector
ترانسمیتر فشار PT216HT/HH مخصوص دماهای متوسط به بالا (تا ۲۵۰ درجه سانتی گراد) می‌باشد که برای دقت و قابلیت اطمینان در محیط‌های سخت و خشن صنعتی طراحی و مهندسی شده‌است. با ساختار تماماً ساخته شده از فولاد ضد زنگ (316L) و دارای حسگر فشار مقاوم در برابر دمای بالا، اندازه‌گیری دقیق را حتی در شرایط سخت تضمین می‌کند. این سنسور فشار با محدوده دمای کاری گسترده و دقت بالای ۰.۵٪، برای کاربردهای مختلف مانند اندازه‌گیری فشار سیالات داغ، ایده‌آل است.
- تحمل دمای سیال تا ۲۵۰ درجه سانتی گراد
- متریال وتد پارت سازگار با آب و بخار آب
- تکنولوژی ساخت مقاوم
- پایداری و عمرکاری طولانی مدت
- ثبات و دقت عالی
- همراه با کولینگ فن
- دامنه اندازه‌گیری فشار: از ۰ – ۱- بار تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلیآمپر، ۵ – ۰ ولت، ۵ – ۱ ولت، ۱۰ – ۰ ولت، ۴.۵ – ۰.۵ ولت
- دقت (FS%): ±۰.۵ ،±۰.۲۵
- اتصال مکانیکی: 1/4NPT, 1/2NPT, 1/4G, 1/2G, M20 x 1.5, M12 x 1.5
