پیکربندی و تنظیمات ترانسمیتر فشار فیلدباس پایه

پیکربندی و تنظیمات ترانسمیتر فشار فیلدباس پایه

پارامترهای پیکربندی پایه ترانسمیتر فشار (Foundation Fieldbus) FF پایه عبارتند از L_Type ، XD_Scale ، OUT_Scale و Channel.

این پارامترها در بلوک عملکرد ورودی آنالوگ (AI) ترانسمیتر فیلدباس پایه پیکربندی شده اند.

مسایل زیر تنظیمات ترانسمیتر فشار را برای موارد مختلف نشان می دهد.

مسئله 1:

یک ترانسمیتر فشار با محدوده 0 تا 100 psi. چگونه یک ترانسمیتر فشار فیلدباس پایه را پیکربندی کنیم؟

پیکربندی بلوک تابع ورودی آنالوگ برای یک ترانسمیتر فشار معمولی مطابق جدول زیر:

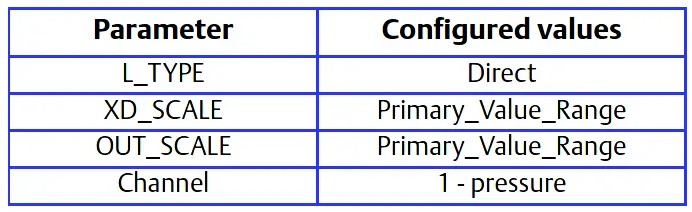

جدول 1

در اینجا

Primary_Value_Range: 0 to 100

مسئله 2:

سطح یک مخزن باز باید با استفاده از یک شیر فشار در پایین مخزن اندازه گیری شود. حداکثر سطح مخزن 16 فوت (۴۸۷ سانتی متر) است. مایع موجود در مخزن دارای چگالی است که باعث می شود حداکثر سطح با فشار 7.0 psi در شیر فشار مطابقت داشته باشد (شکل زیر را ببینید).

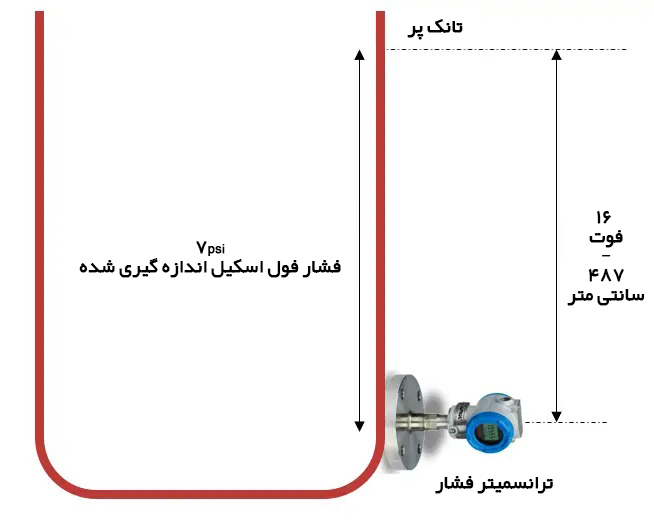

اندازه گیری مخزن باز

جدول زیر تنظیمات پیکربندی مناسب را فهرست می کند.

پیکربندی بلوک تابع ورودی آنالوگ برای ترانسمیتر فشار مورد استفاده در اندازه گیری سطح (مشکل شماره 1).

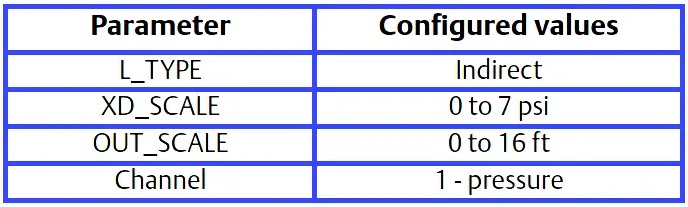

جدول 2

محاسبه خروجی برای مسئله 2:

هنگامی که L_Type به صورت غیر مستقیم پیکربندی می شود، پارامتر OUT به صورت زیر محاسبه می شود:

فرمول 1

OUT = [ (PV – XD_SCALE_0% ) / (XD_SCALE_100% – XD_SCALE_0%) ] x ( (OUT_SCALE_100% – OUT_SCALE_0%) + OUT_SCALE_0%)

در این مثال، زمانی که PV برابر با 5 psi باشد، پارامتر OUT به صورت زیر محاسبه می شود:

OUT = [ ( 5 psi – 0 psi ) / (7 psi – 0 psi) ] x ((16 ft – 0 ft) + 0 ft ) = 11.43 ft

مسئله 3:

ترانسمیتر در مسئله شماره 3 در زیر مخزن در موقعیتی نصب شده است که ستون مایع در خط ضربه، با مخزن خالی، معادل 2.0 psi است (شکل زیر را ببینید).

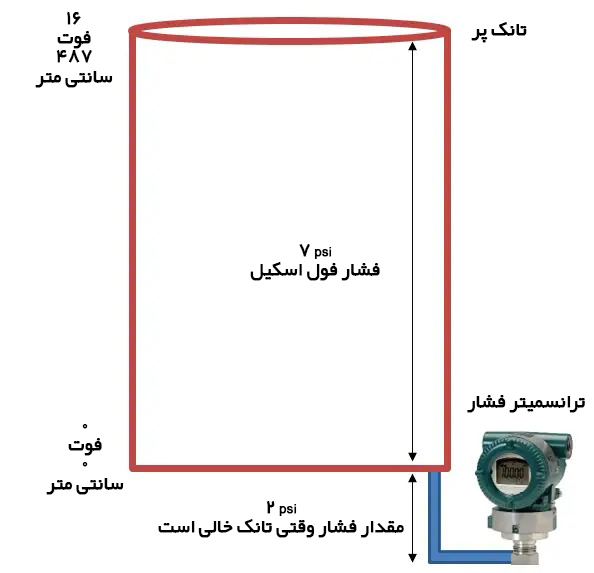

مخزن باز 2

راه حل مشکل شماره 3

جدول زیر تنظیمات پیکربندی مناسب را فهرست می کند.

پیکربندی بلوک تابع ورودی آنالوگ برای ترانسمیتر فشار مورد استفاده در اندازه گیری سطح (مسئله شماره 3).

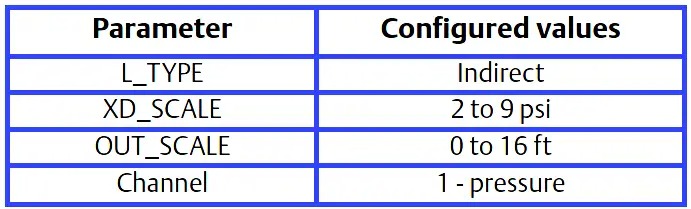

جدول 3

در این مثال، زمانی که PV برابر 4 psi باشد، OUT به صورت زیر محاسبه می شود:

OUT = [ (4 psi – 2 psi ) / (9 psi – 2 psi) ] x ( (16 ft. – 0 ft.) + 0 ft.) = 4.57 ft

ترانسمیتر اختلاف فشار برای اندازه گیری جریان

مسئله 4:

جریان مایع در یک خط باید با استفاده از فشار تفاضلی در سراسر صفحه اوریفیس در خط اندازه گیری شود. بر اساس برگه مشخصات اوریفیس، ترانسمیتر فشار تفاضلی برای 0 تا 20 اینچ آب برای جریان 0 تا 800 گالون در دقیقه کالیبره شد.

راه حل

جدول زیر تنظیمات پیکربندی مناسب را فهرست می کند.

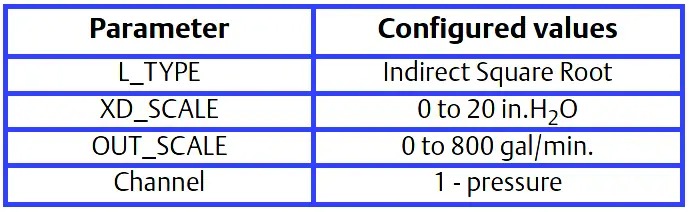

جدول 4

فرمول 2
