سیم‌بندی سنسور فشار مذاب Ziasiot به نمایشگر سری Z
- سنسور استاندارد ۵ پین شامل: PT111(B), PT124(B), PT131(B)
- سنسور استاندارد ۶ پین شامل: PT112(B), PT123(B), PT133(B)
- سنسور ۶ پین PTOG شامل: PTOG1, PTOG2, PTOG3
زمان بندی:
- ۰۰:۰۰ – سیم‌بندی سنسور فشار
- ۰۰:۵۶ – سیم‌بندی سنسور فشار و دما (با ترموکوپل)
توضیحات تکمیلی
اسلاید تصاویر اول متعلق به سنسور های فشار مذاب برند Ziasiot و اسلاید تصاویر دوم متعلق به سنسور های فشار و دمای مذاب برند Ziasiot می‌باشد.
⊗ نکته: این سیم بندی تنها جهت اتصال سنسور های فشار برند Ziasiot به نمایشگر های فشار همین برند می‌باشد.
آموزش های مرتبط:
- نحوه نصب و مراقبت از سنسور فشار اکسترودر
- آموزش کامل: نصب، سیم بندی و راهاندازی نمایشگر فشار سری Z
- آموزش کامل: نصب، سیم بندی و راهاندازی نمایشگر فشار و دما سری Z

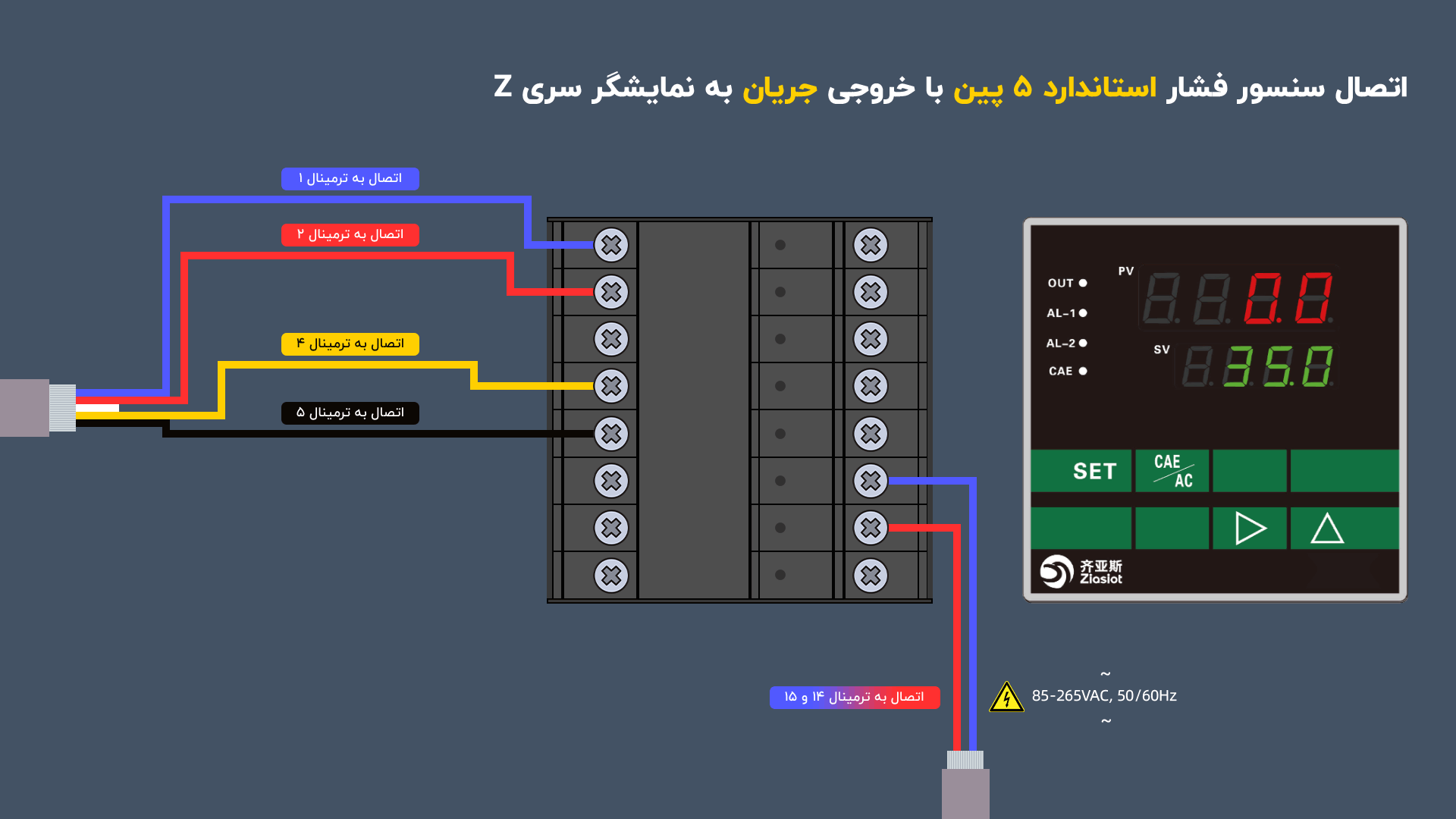

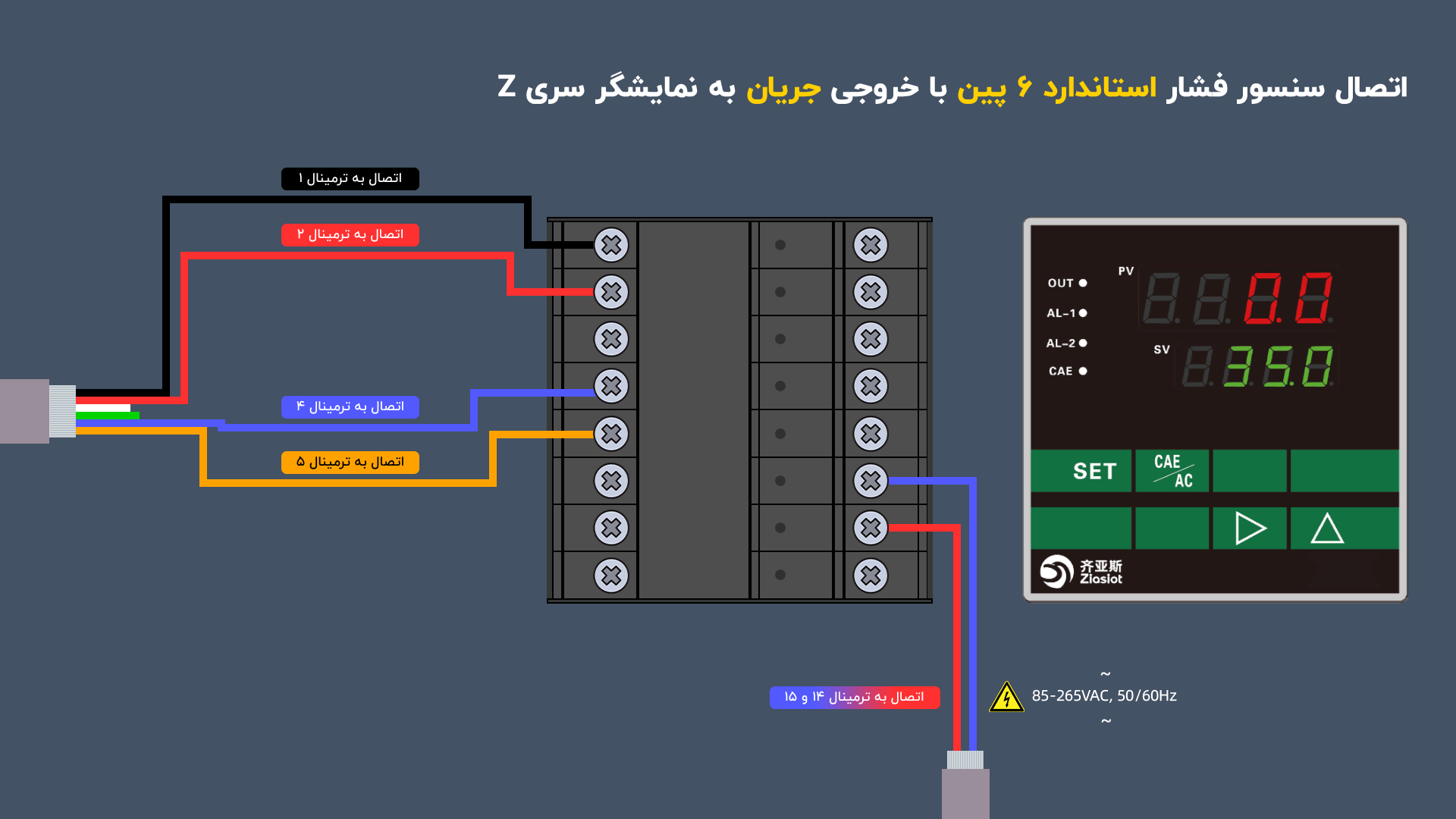

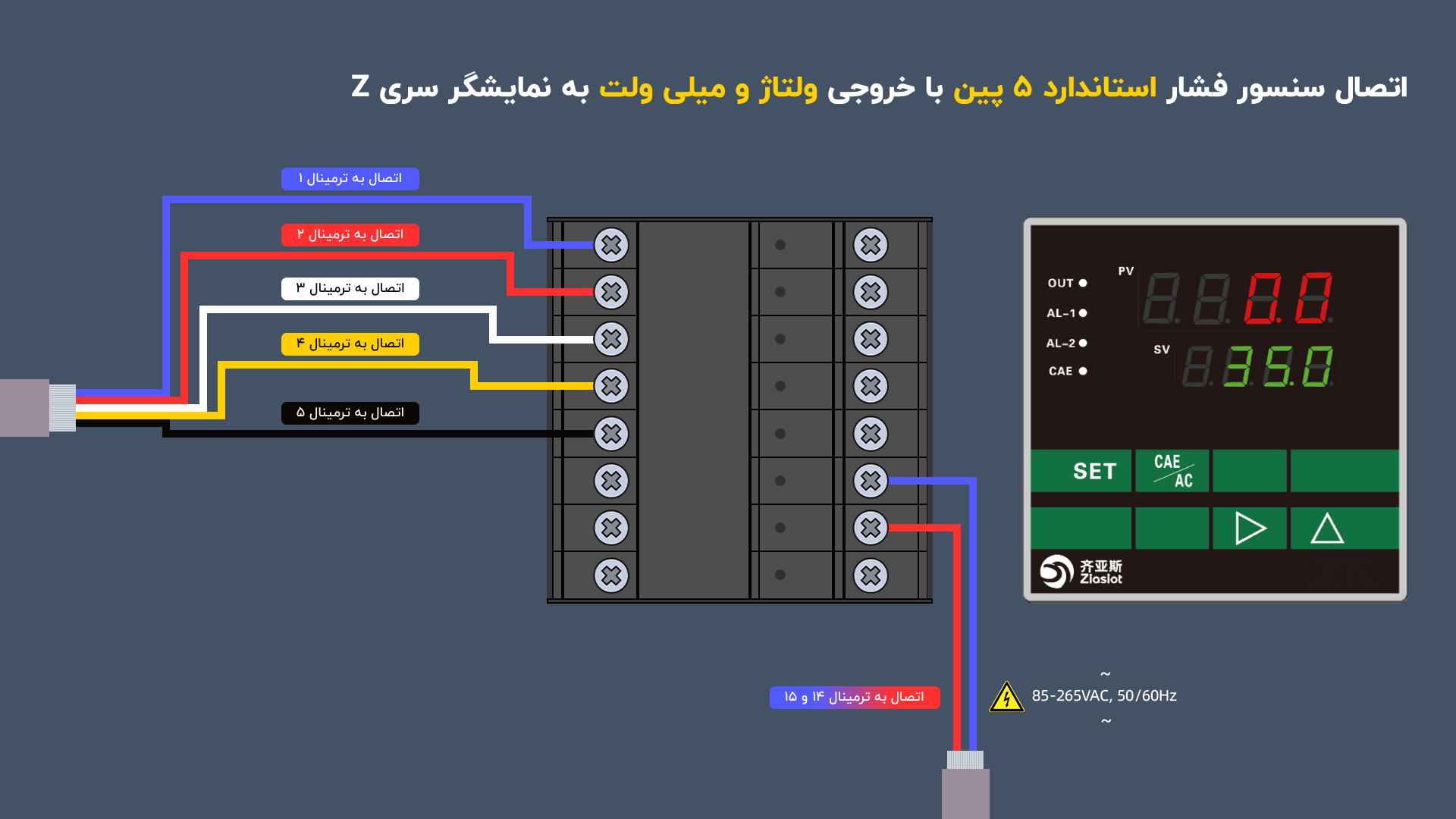

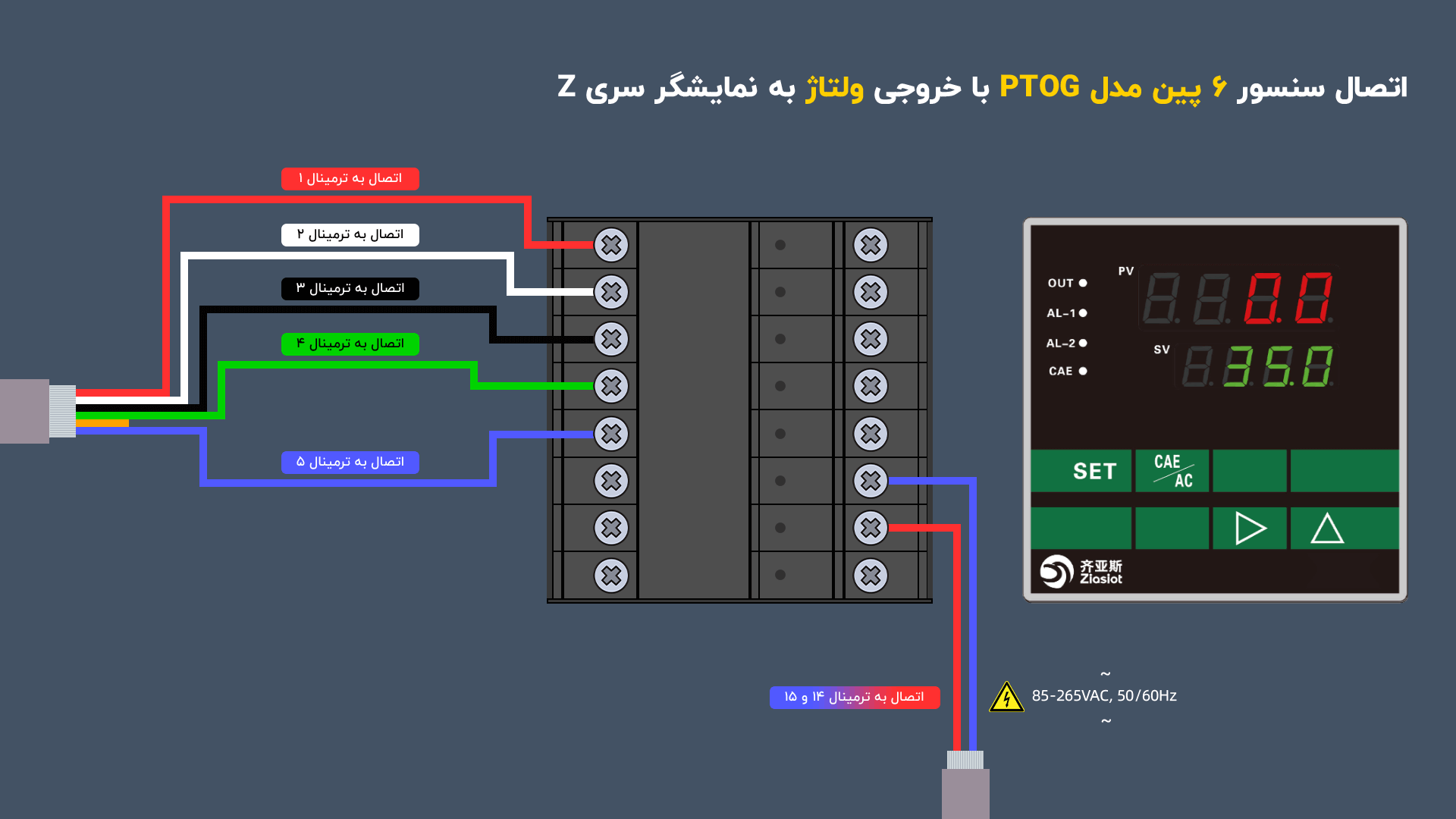

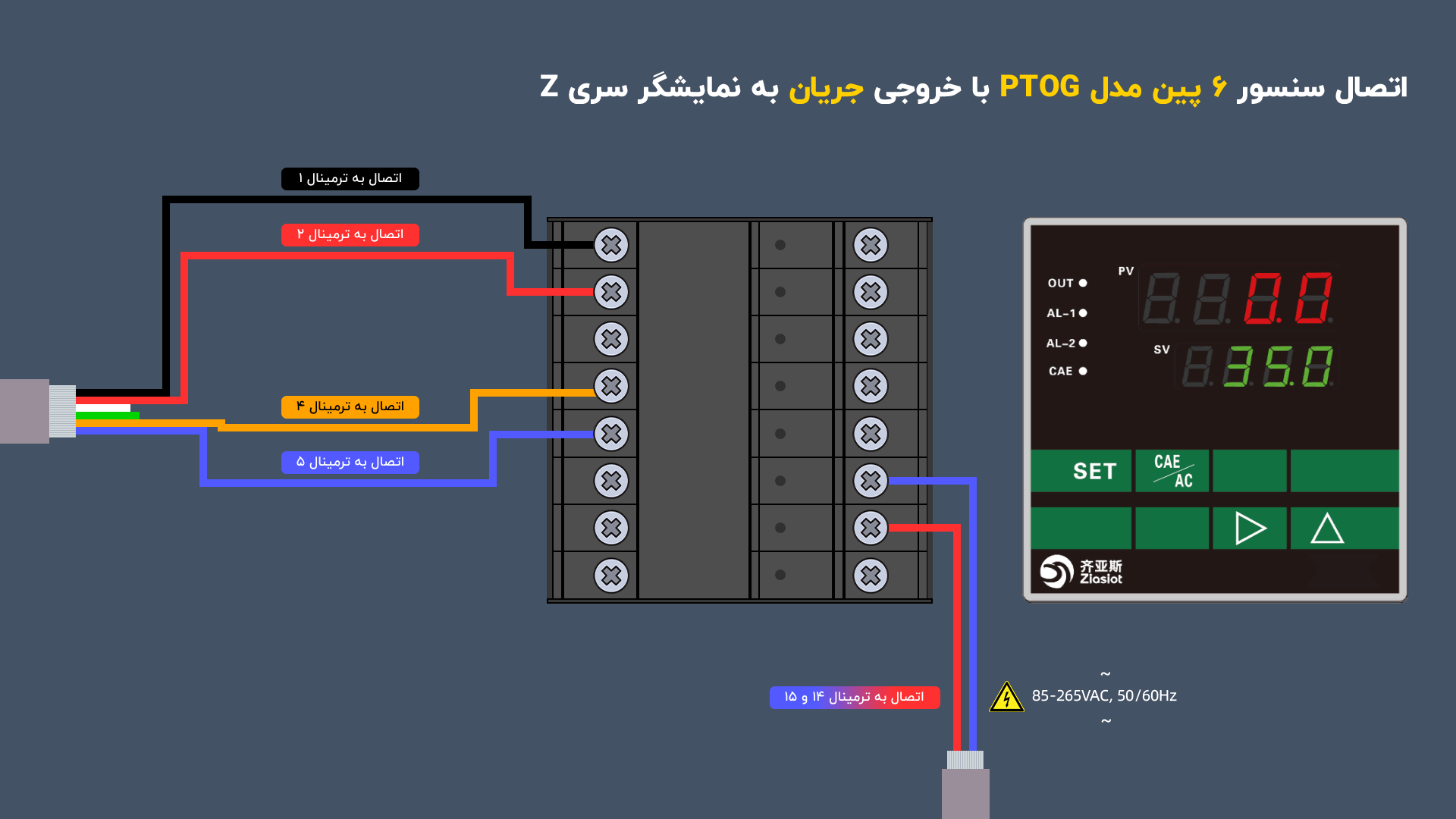

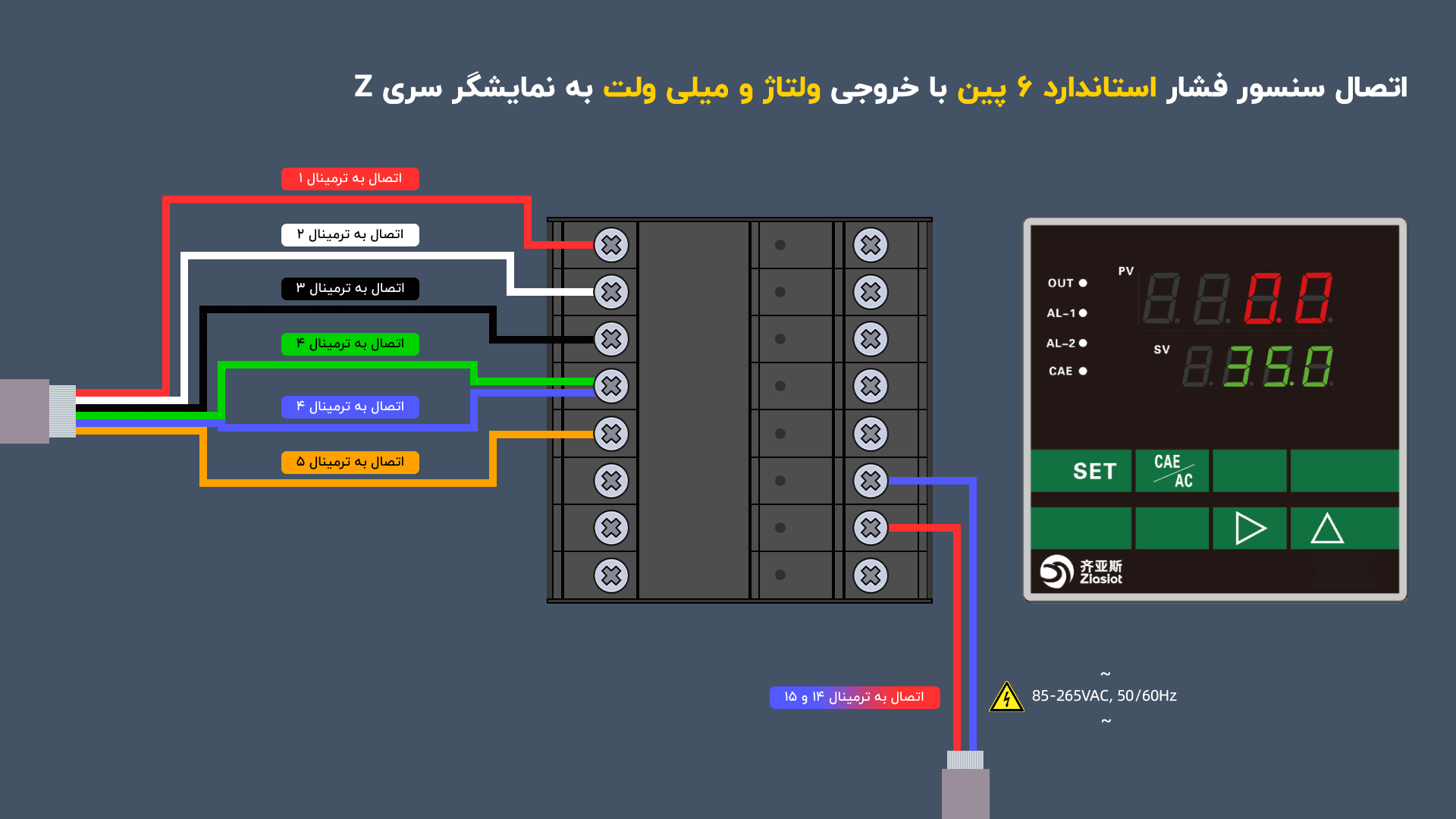

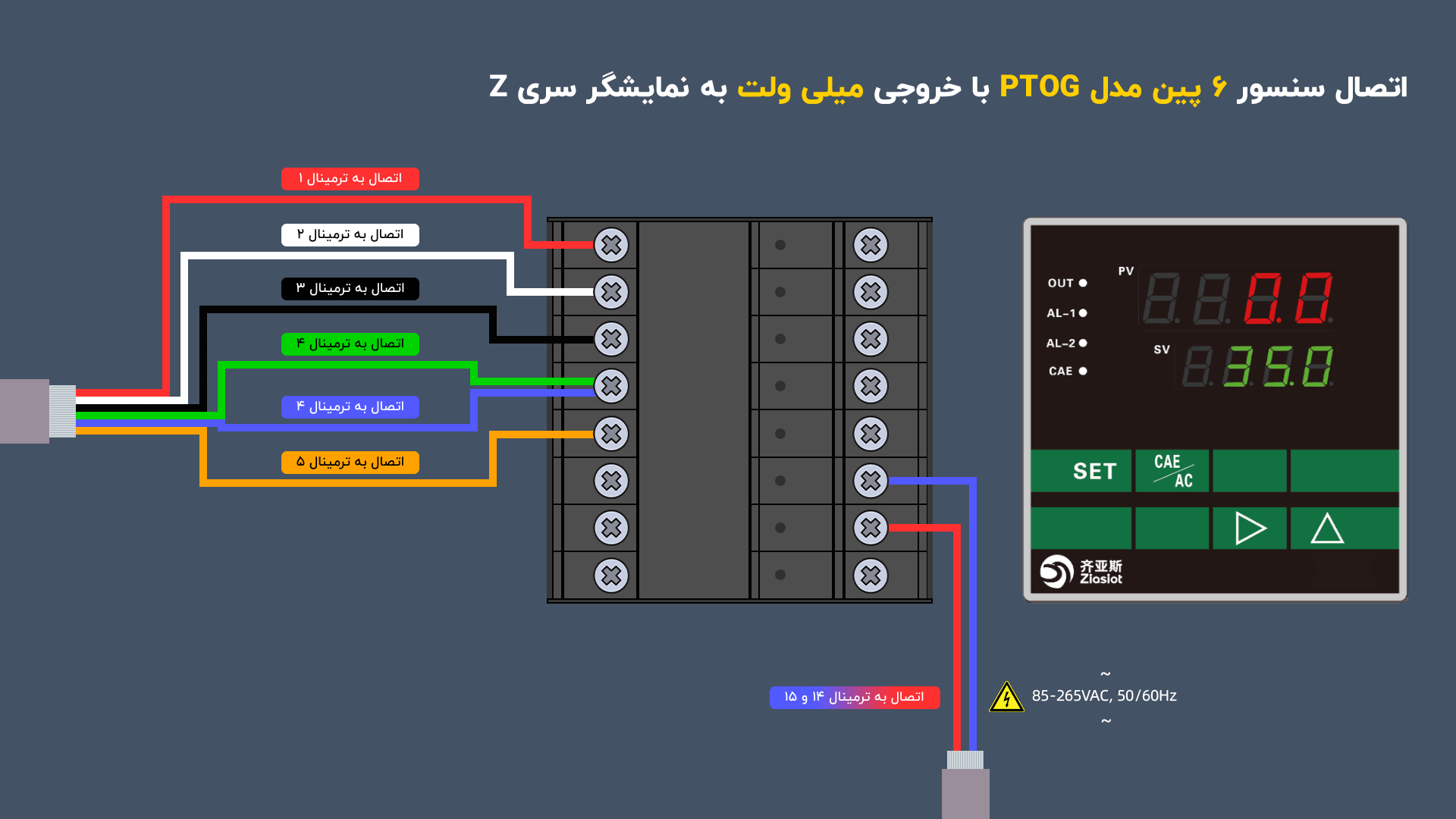

سیم‌بندی سنسور فشار مذاب
برای دیدن تصویر بعدی یا قبلی، روی پیکان سمت راست یا چپ کلیک کنید.

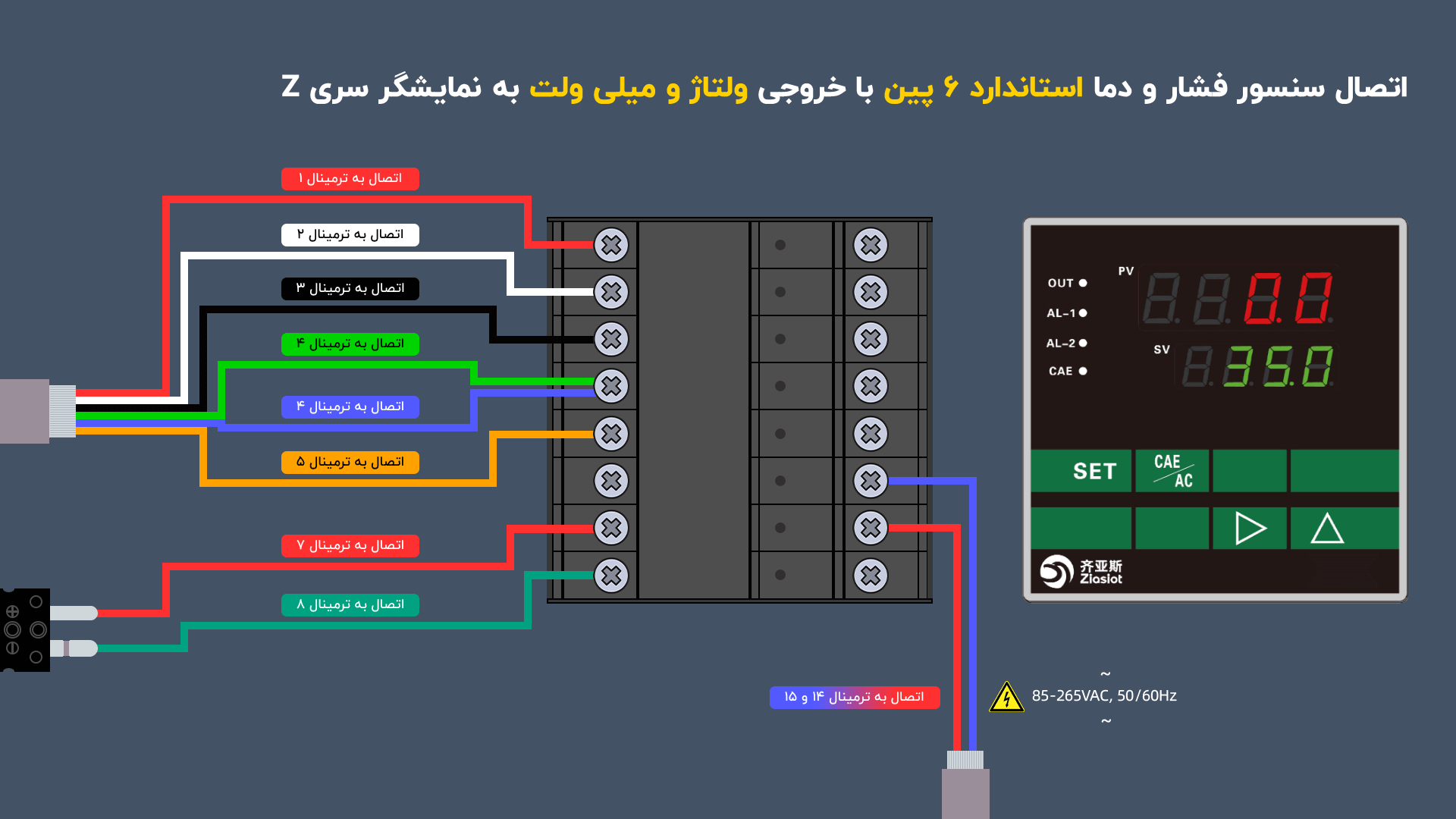

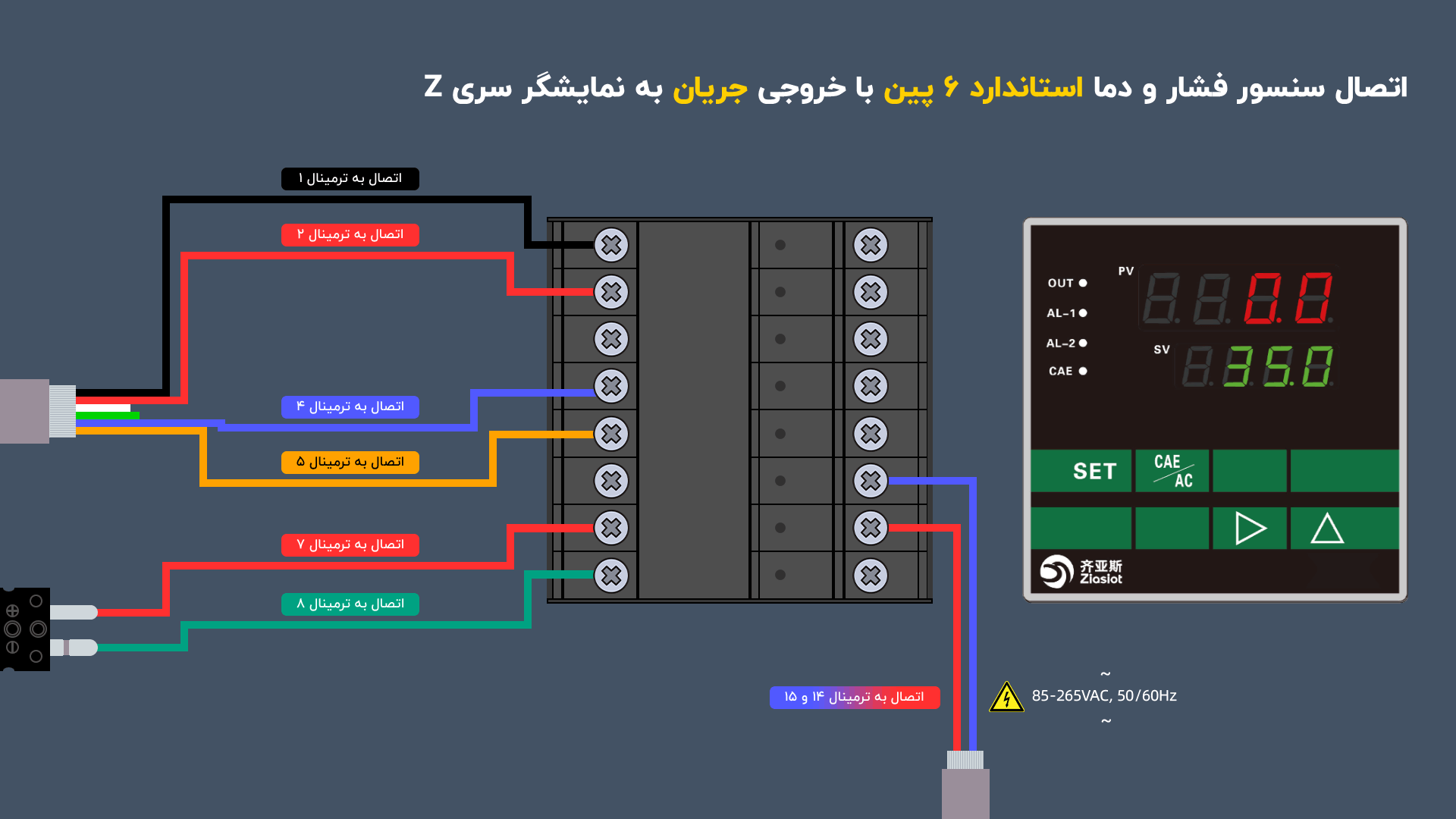

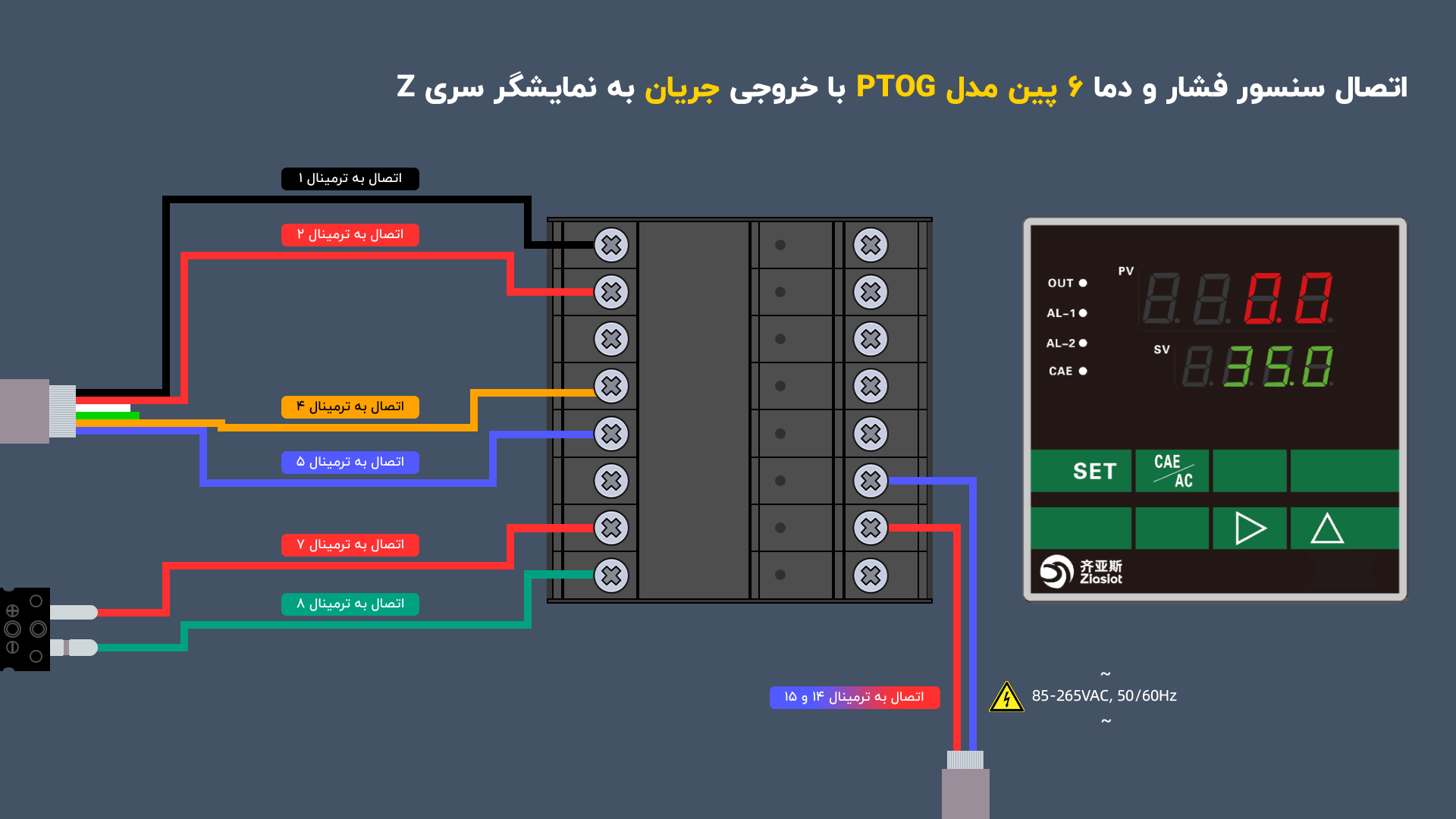

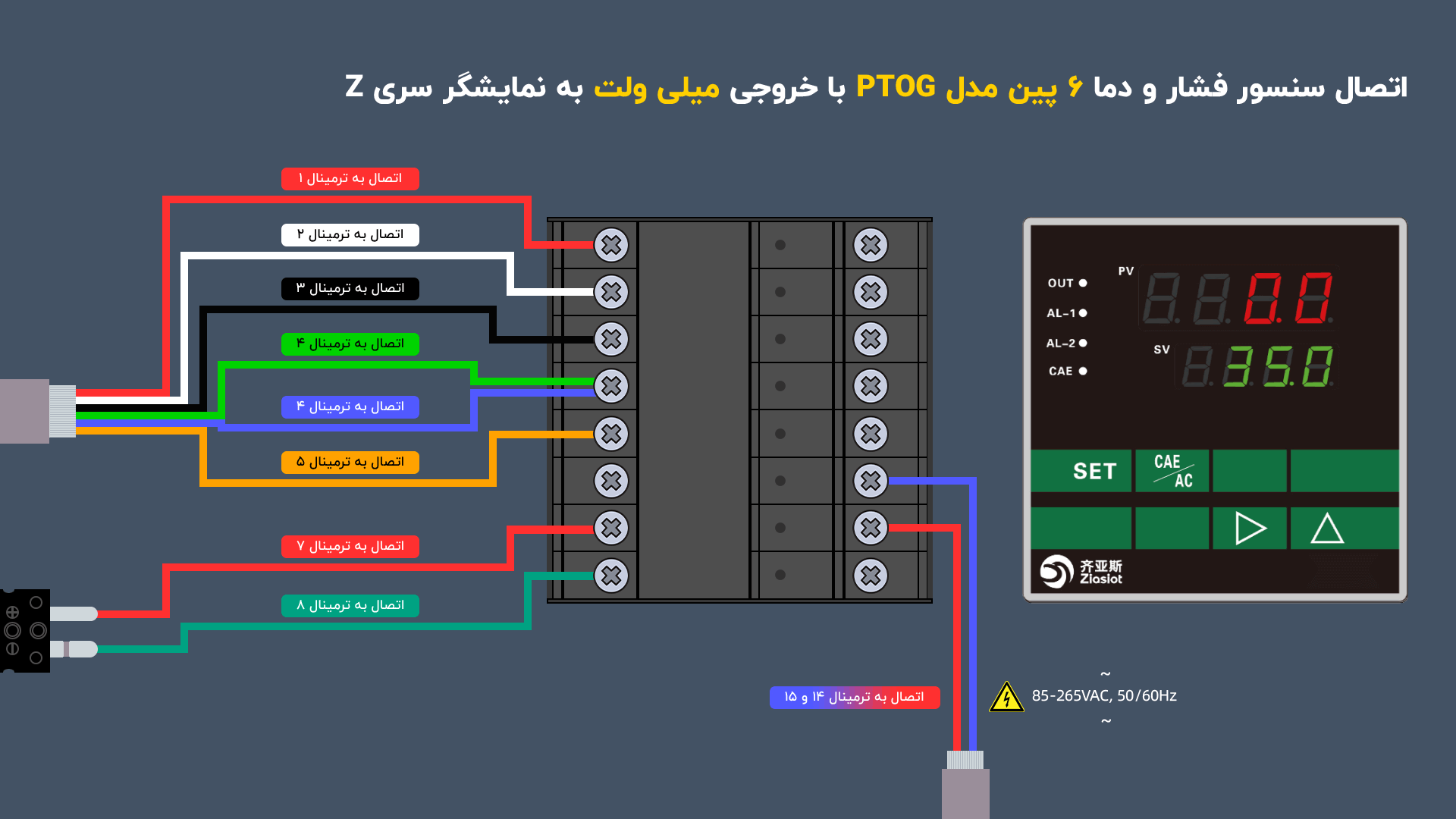

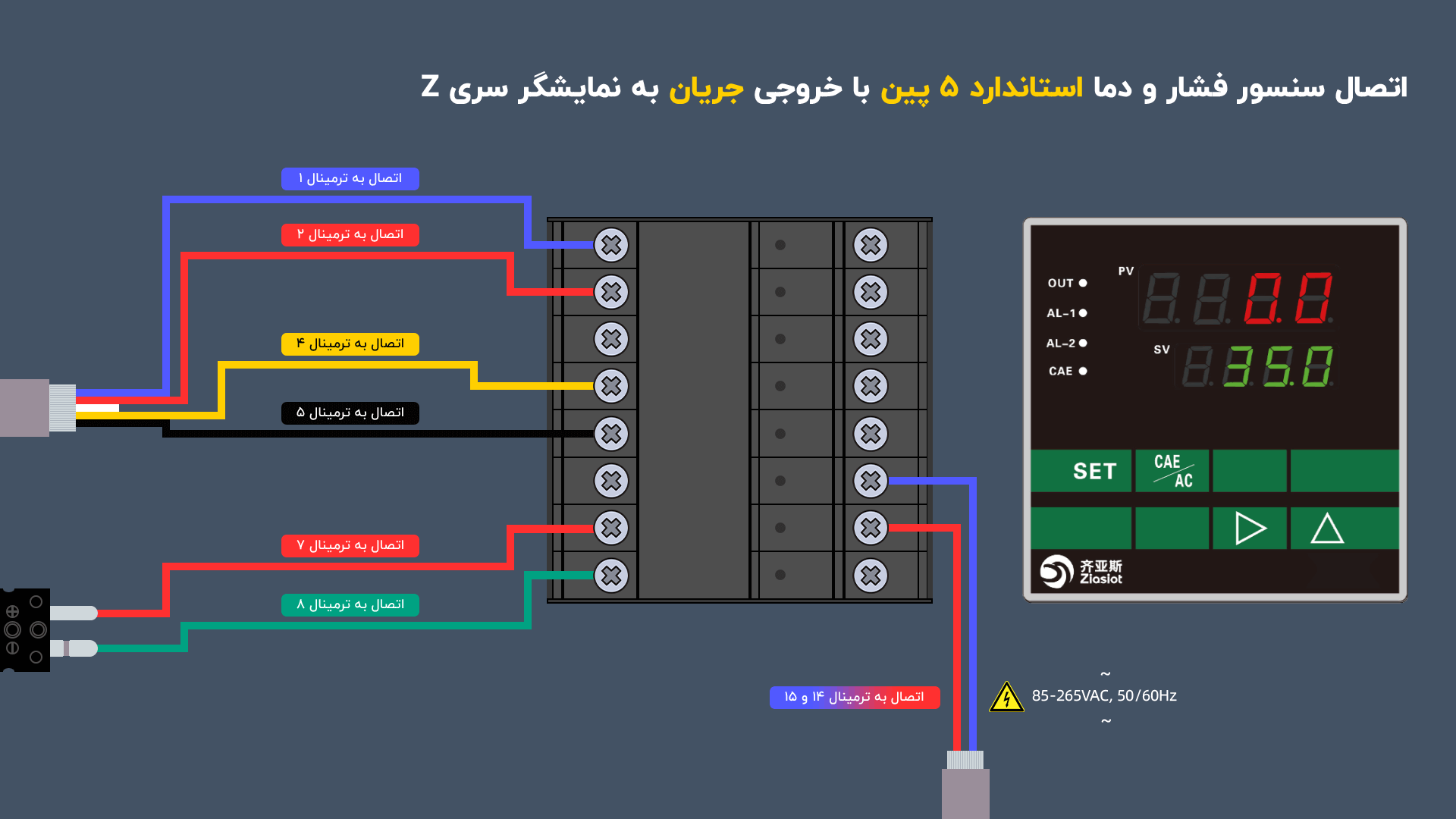

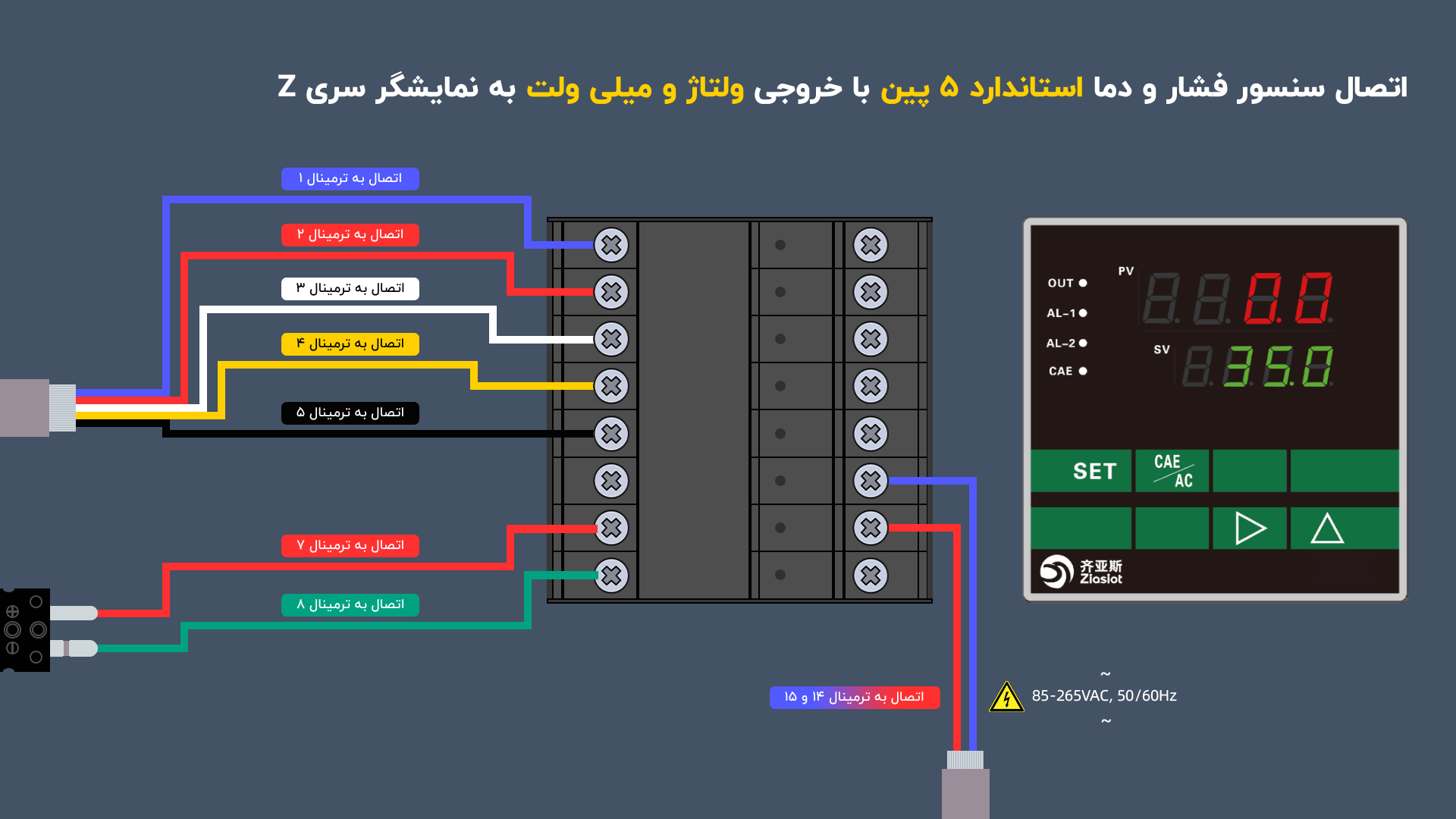

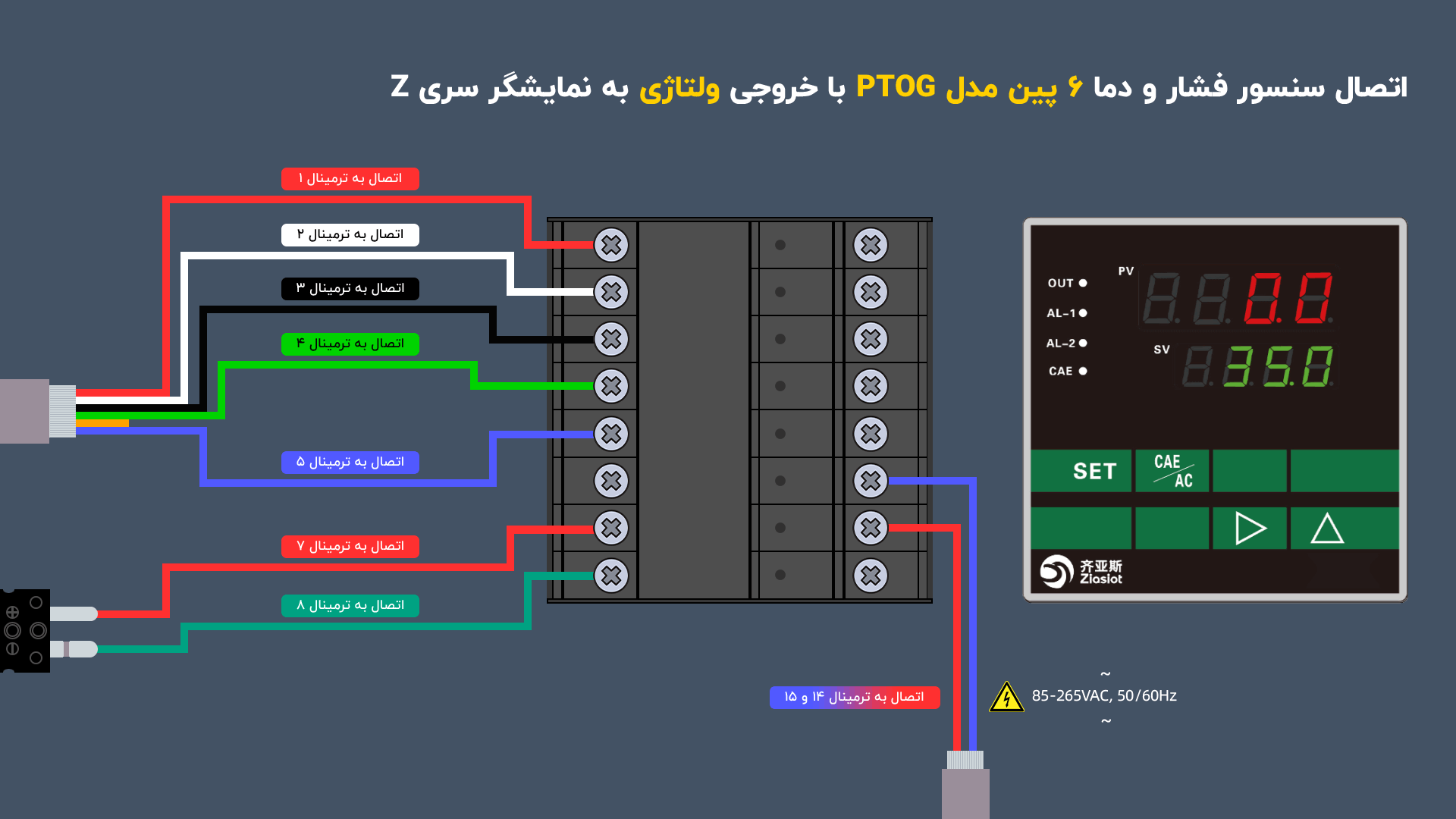

سیم‌بندی سنسور فشار و دمای مذاب
برای دیدن تصویر بعدی یا قبلی، روی پیکان سمت راست یا چپ کلیک کنید.
