در اندازه گیری ها توسط یک ترانسمیتر اختلاف فشار (فشار دیفرانسیل)، در نظر گرفتن فشار استاتیک بسیار مهم است. فشار استاتیک و فشار دیفرانسیل دو مفهوم متفاوت‌اند که نباید با هم اشتباه گرفته شوند.
تفاوت فشار دیفرانسیل و فشار استاتیک
- فشار دیفرانسیل همان اختلاف بین فشار در پایه‌های HP (فشار بالا) و LP (فشار پایین) است.
- فشار استاتیک میانگین فشاری است که به هر دو پایه وارد می‌شود:
فشار استاتیک = P(HP)+P(LP)/2
برای درک بهتر این موضوع دو مورد را در نظر می گیریم:
-
مورد ۱:
-
فشار در پایه فشار بالا HP = 200 bar
-
فشار در پایه فشار پایین LP = 150 bar
-
اختلاف فشار = 50 bar
-
فشار استاتیک = (200 + 150) / 2 = 175 bar
مورد ۲:
-
فشار در پایه فشار بالا HP = 500 bar
-
فشار در پایه فشار پایین LP = 450 bar
-
اختلاف فشار = 50 bar
-
فشار استاتیک = (500 + 450) / 2 = 475 bar
-
همانطور که می‌بینید، در هر دو مورد اختلاف فشار یکسان است (50 بار)، ولی فشار استاتیک متفاوت است. این تفاوت ممکن است عملکرد یا سلامت ترانسمیتر را تحت تأثیر قرار دهد.
چرا فشار استاتیک اهمیت دارد؟

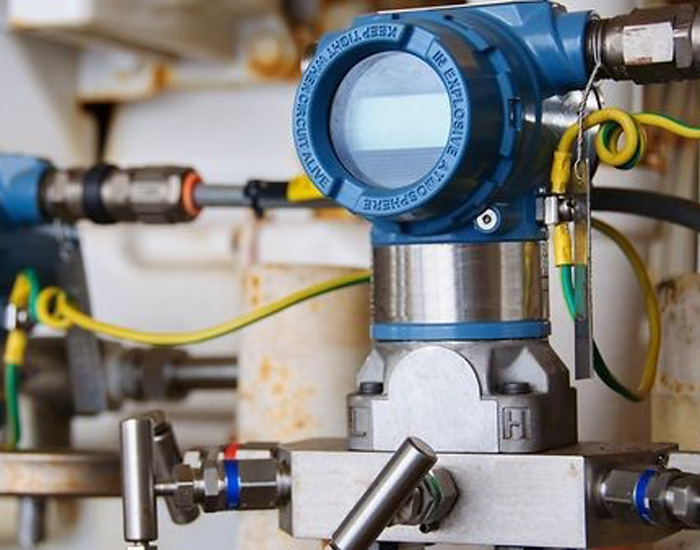

ترانسمیترهای اختلاف فشار ← دارای حداکثر فشار استاتیک مجاز هستند. اگر فشار استاتیک از این حد فراتر رود، ممکن است باعث موارد زیر شود:
-
آسیب به دیافراگم یا سنسور داخلی
-
خطا در اندازه‌گیری
-
کاهش طول عمر یا خرابی کامل دستگاه
راهکارها در صورت فشار استاتیک بالا:
-
استفاده از رگولاتور فشار (Pressure Regulator)
-
نصب شیر کاهش فشار (Pressure Reducing Valve)
-
انتخاب ترانسمیتر با تحمل فشار استاتیک بالاتر
