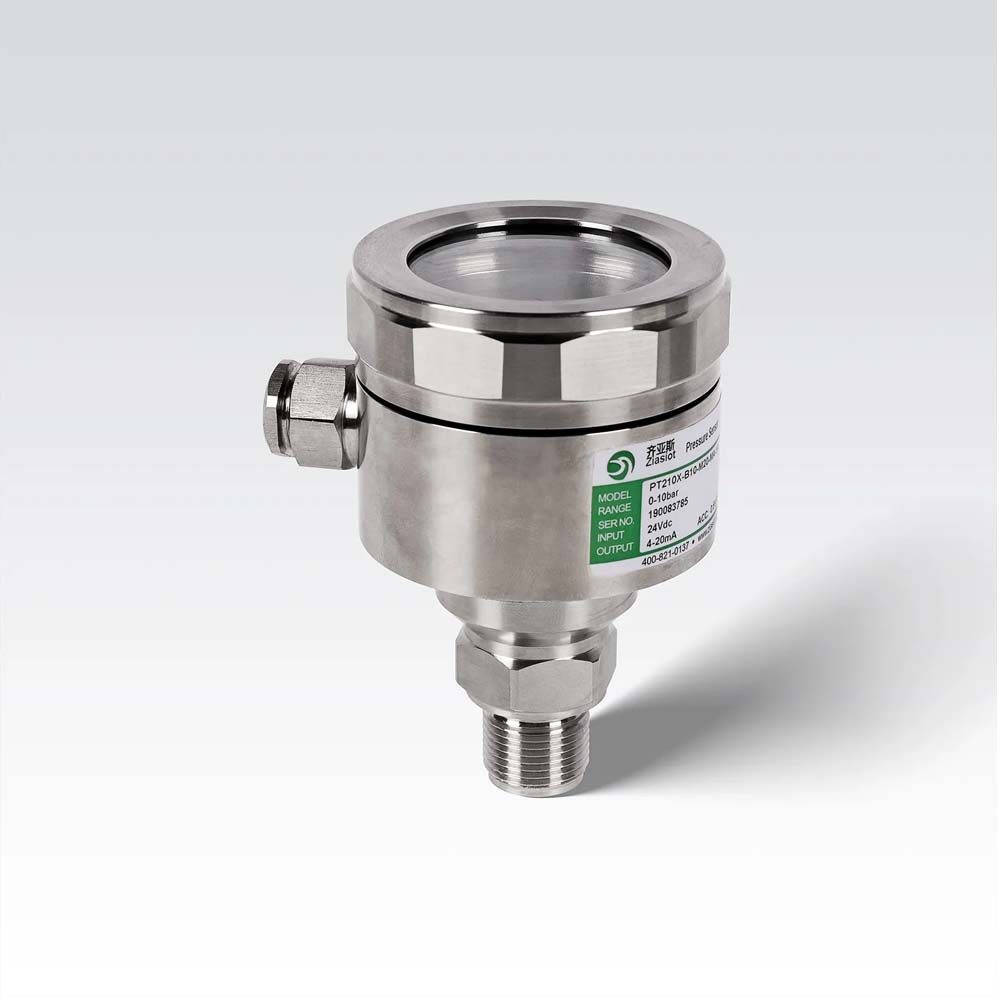

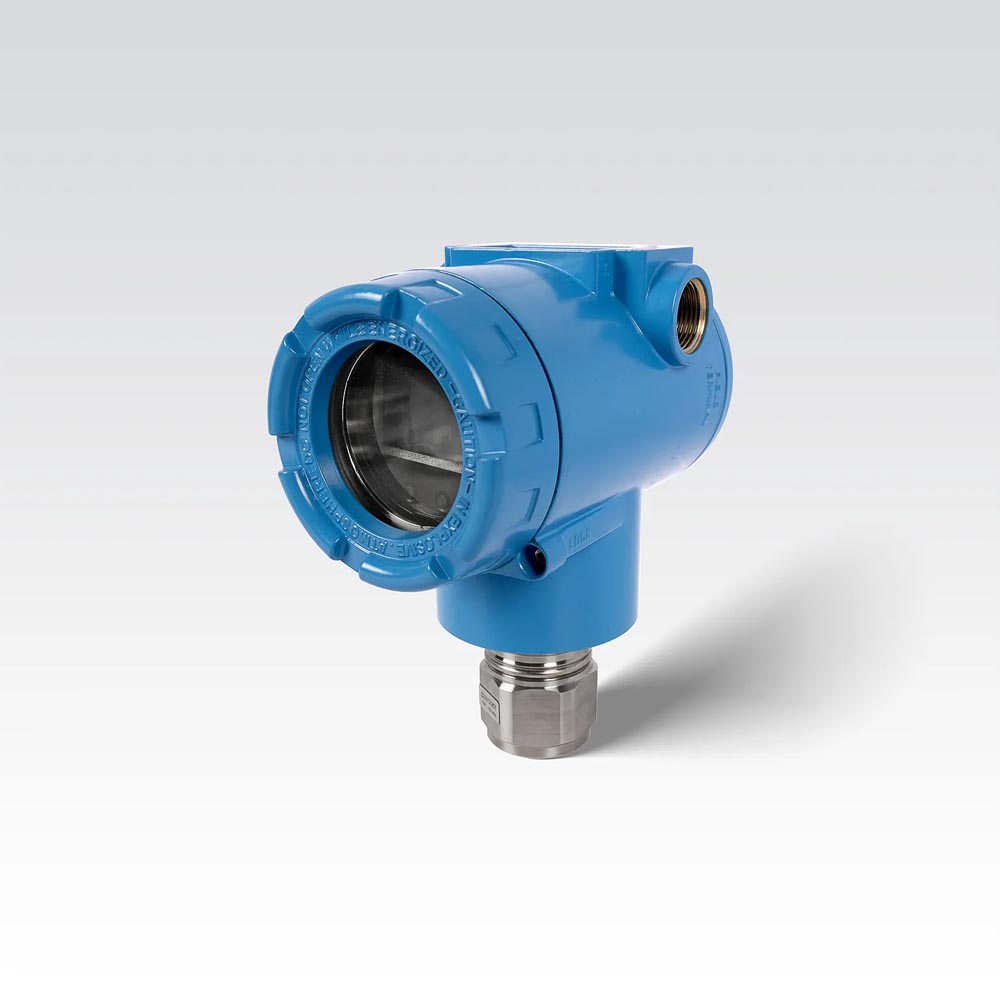

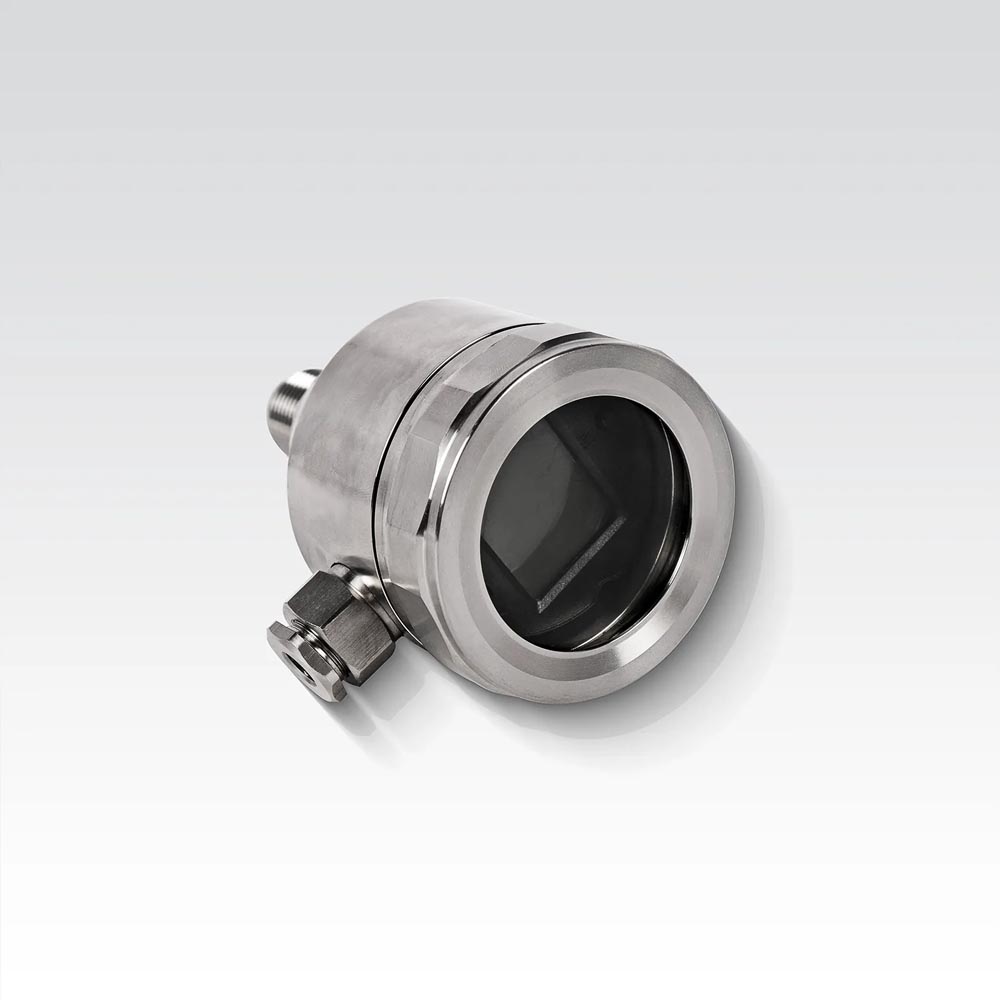

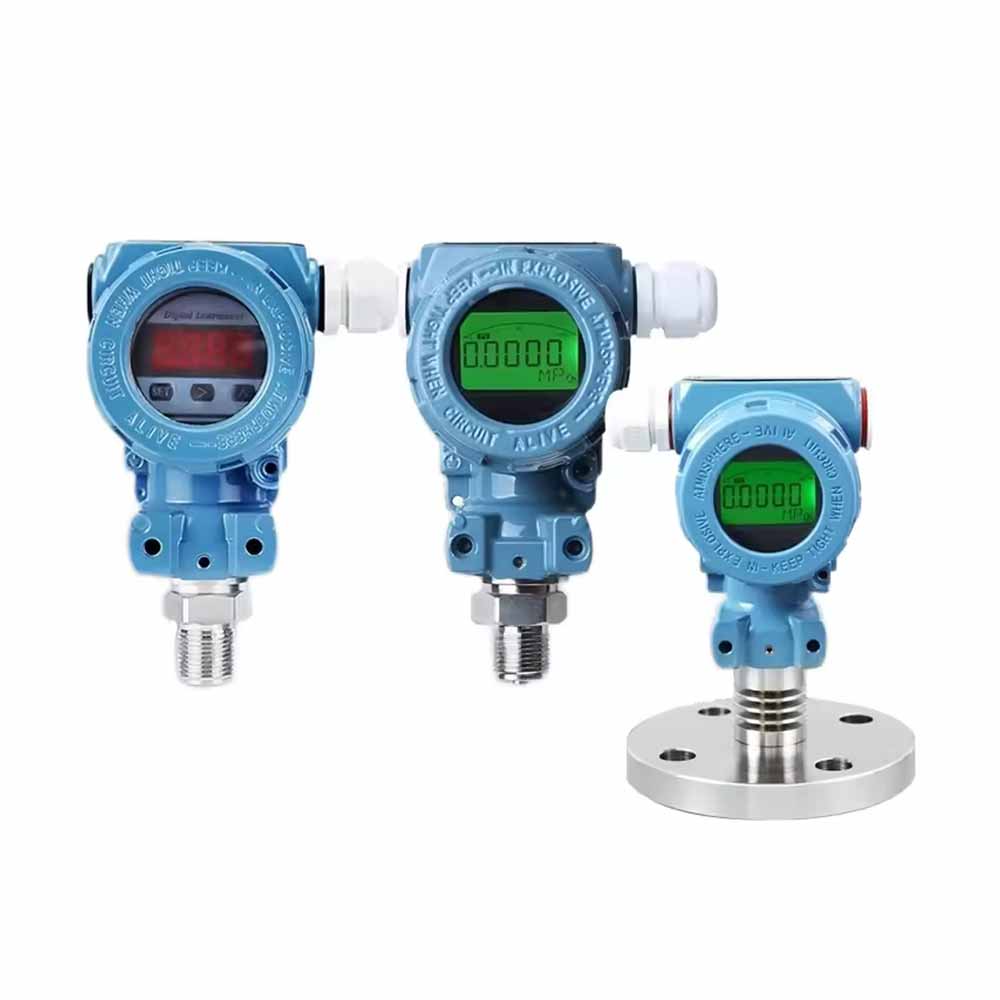

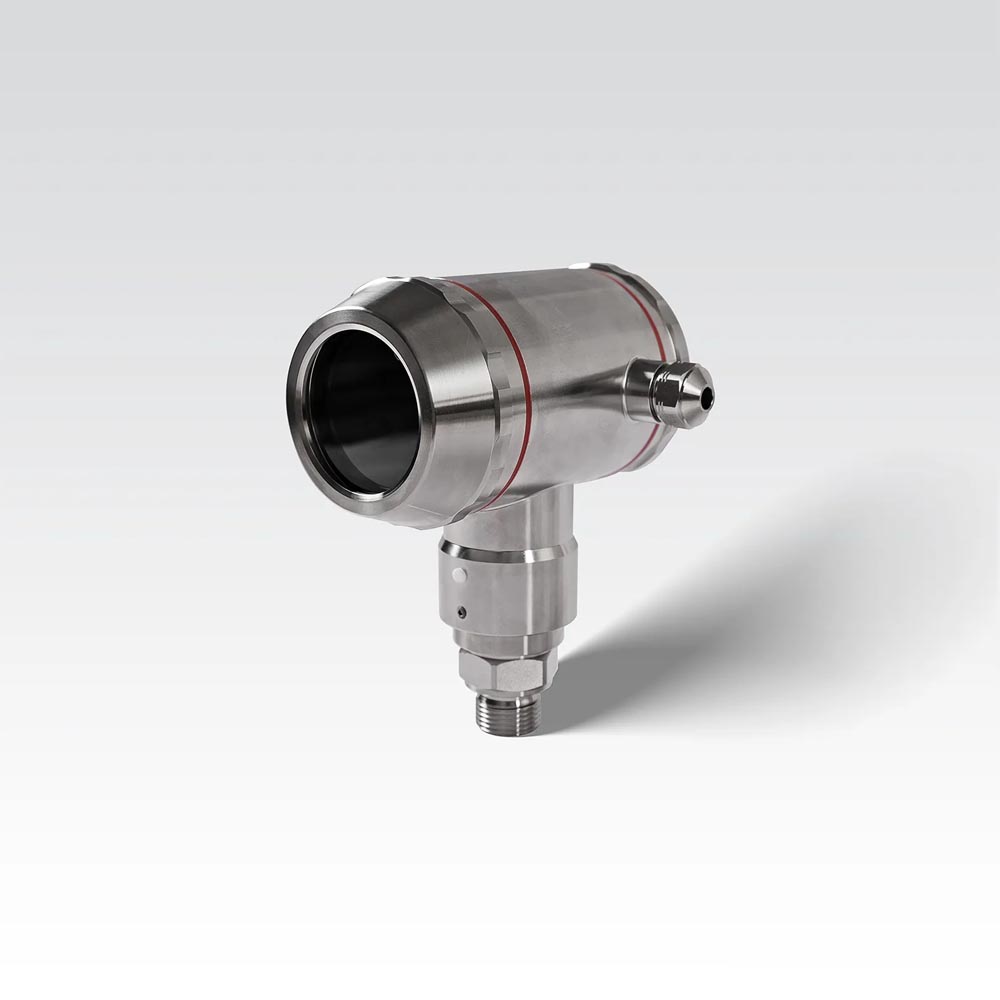

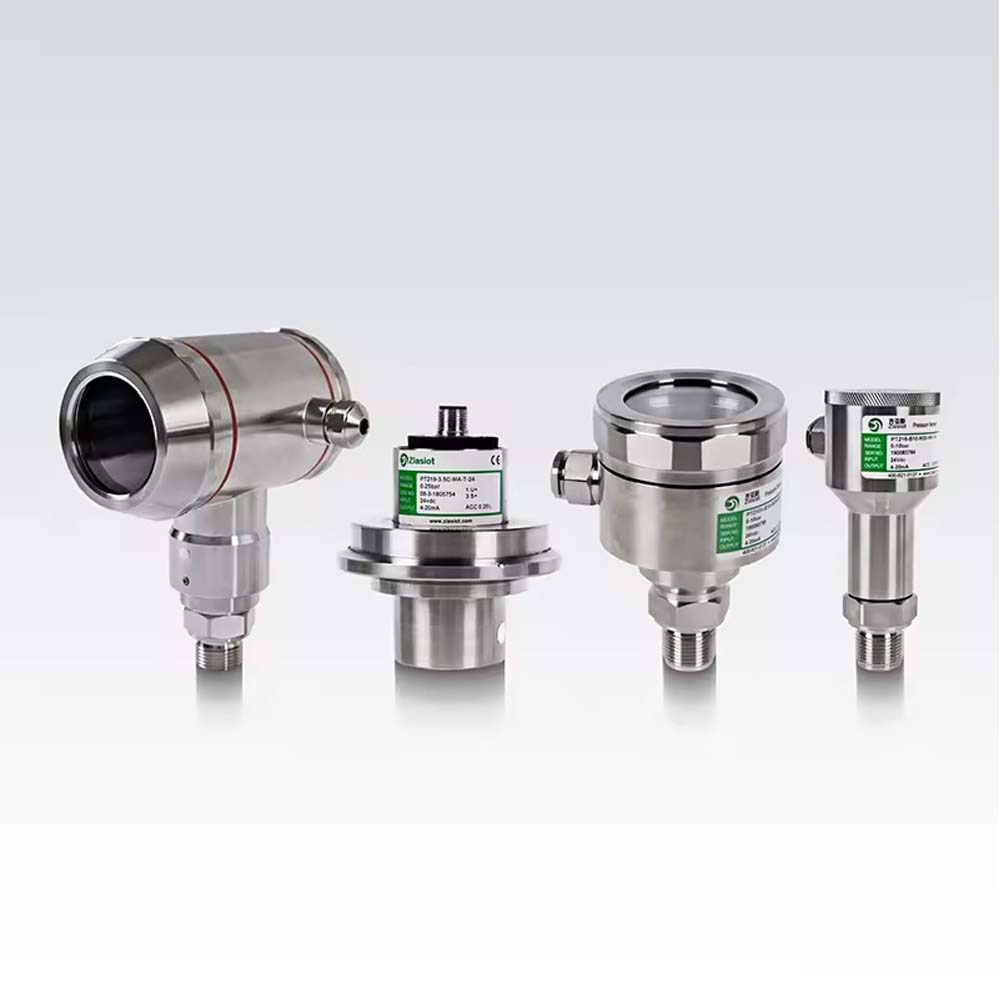

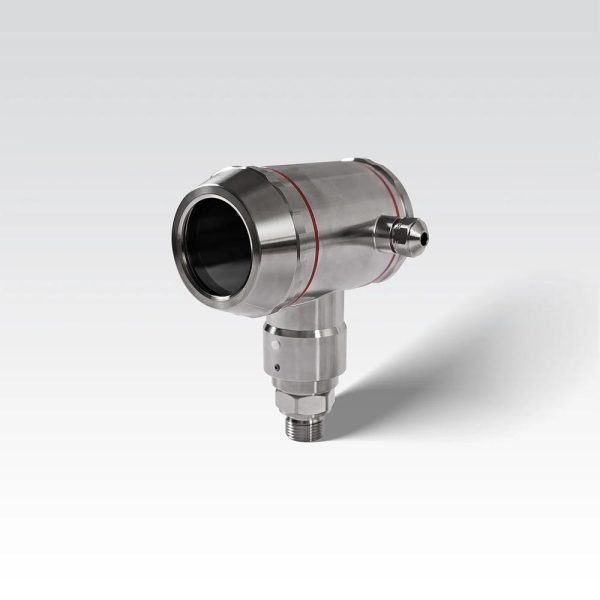

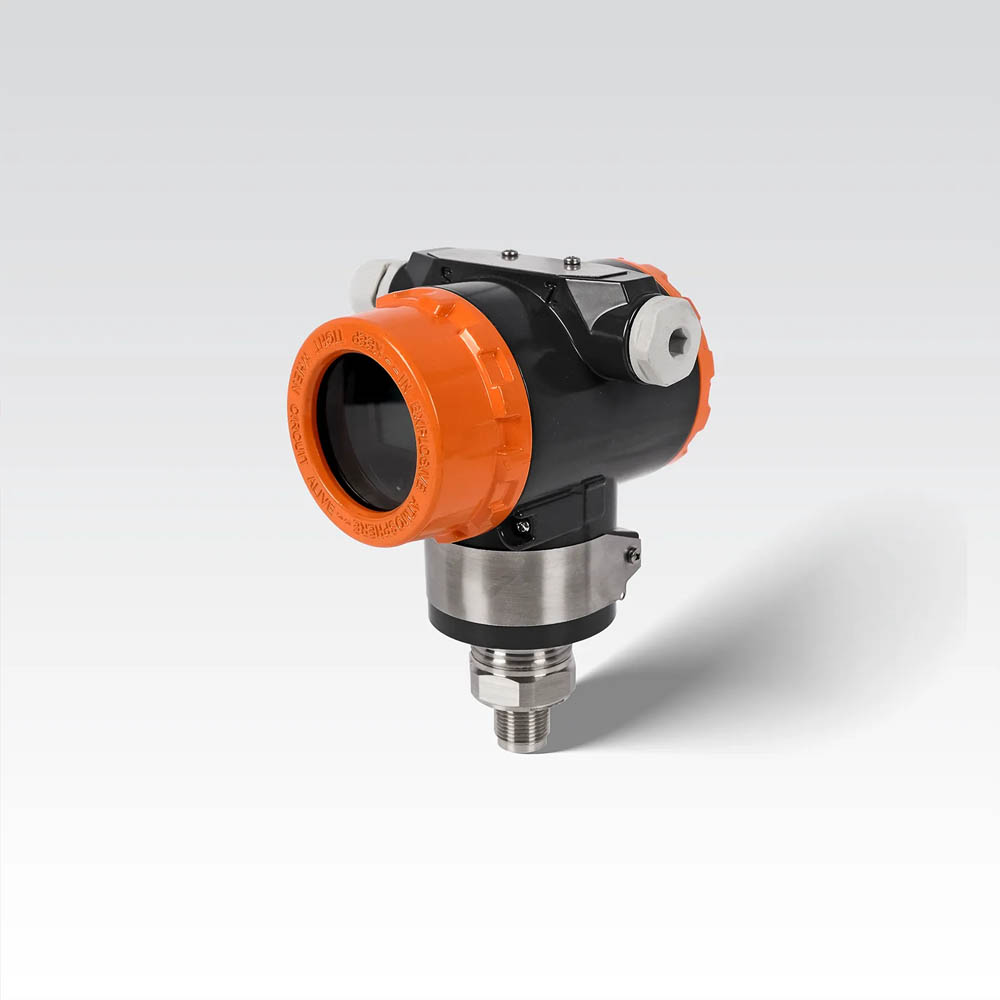

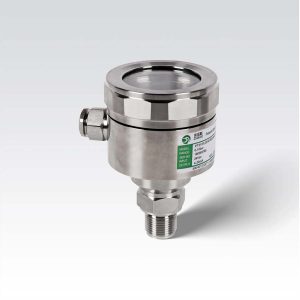

ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ با نمایشگر

معرفی ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ با نمایشگر

این ترانسمیترهای فشار با ویژگی ذاتا ایمن برای ارائه دقت و قابلیت اطمینان ساخته شده‌اند. ترانسمیترهای سری PT216FS/FH/FM/FJ که با هسته‌های سیلیکونی دیفیوز ساخته شده‌اند، در برابر فشار بالا مقاوم هستند و پایداری طولانی مدت دارند و با دقت فراتر از ۰.۵ درصد، سیگنال خروجی ۴ تا ۲۰ میلی‌آمپر قابل اعتماد را ارائه می‌دهند.

ترانسمیترهای فشار این سری با داشتن رتبه حفاظتی IP65 و گزینه‌های اتصال مکانیکی همه کاره، سازگاری را در محیط‌های مختلف تضمین می‌کند.

این ترانسمیترهای فشار برای مناطق خطرناک هم‌چون میادین نفتی، عملیات حفاری، آزمایشگاه‌های کالیبراسیون و موارد دیگر در صنایعی مانند نفت و گاز، شیمیایی، نیرو و مهندسی دریایی، کاربرد دارند. سری PT216FS/FH/FM/FJ برای نظارت دقیق بر فشار در محیط‌های حیاتی، از سکوهای نفتی گرفته تا نیروگاه‌های آبی، قابل اعتماد هستند.

قابلیت‌ها:

• دقت اندازه‌گیری ۰.۵ و بالاتر
• سیگنال خروجی ۲۰ ~ ۴ میلی‌آمپر
• درجه حفاظت IP65
• قابلیت انتخاب بین چندین اتصال فرآیند مختلف
• نسخه ذاتا امن



در ارتباط با این محصول بخوانید:

• راهنمای کامل سنسور فشار از سیر تا پیاز، آن هم به بیانی ساده!
• با انواع مختلف ترانسمیتر فشار بیشتر آشنا شوید.

بررسی تخصصی ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ

هنگامی که در مشخصات یک ترانسمیتر فشار ضد انفجار نوشته شده که از سنسور فشار سیلیکونی دیفیوز به عنوان اصل اندازه‌گیری استفاده می‌کند، به این معناست که با یکی از قابل‌اعتمادترین و حساس‌ترین تکنولوژی‌های موجود برای اندازه‌گیری فشار رو‌به‌رو هستیم.

این تکنولوژی بر پایه‌ی یک چیپ سیلیکونی ساخته شده که دیفیوز شده، یا به عبارت دیگر، به‌صورت خاصی پردازش شده تا یک دیافراگم با استرین گیج‌ها درون خودش ایجاد کند. وقتی فشار اعمال می‌گردد، سیلیکون مقدار خیلی کمی خم و این خم‌شدن تبدیل به سیگنال الکتریکی می‌شود. تمام این فرآیند خیلی دقیق و تقریبا به‌صورت آنی صورت می‌پذیرد.

این سنسورها به علت داشتن دقت بسیار بالا، سرعت پاسخ‌گویی بالا، و توانایی تحمل شرایط سخت مثل فشار بالا، بازه‌های دمایی وسیع، و حتی سیالات صنعتی خورنده شناخته می شوند.

 مزایای فناوری سنسور فشار سیلیکونی دیفیوز

• دقت و پایداری بسیار بالا: این سنسورها حتی در طول زمان هم دقیق باقی می‌مانند.
• عملکرد عالی در شرایط دمایی مختلف: به‌خاطر خواص حرارتی سیلیکون، در شرایط خیلی گرم یا خیلی سرد، عملکرد بهتری نسبت به خیلی از سنسورهای دیگر دارند.
• ساختار جمع‌وجور و مقاوم: چون عنصر حسگر جامد و کوچیک و مقاوم است، می‌تواند در دستگاه‌های فشرده تعبیه شود.
• سرعت پاسخ‌گویی بالا: برای فرآیندهایی که فشار به‌سرعت تغییر می‌کند، ایده‌آل می‌باشد.

معایب فناوری سنسور فشار سیلیکونی دیفیوز

• حساس به فشار بیش‌ازحد: چون خیلی حساس است، اگر بدون محافظ در معرض فشارهایی خیلی فراتر از محدوده مجاز قرار بگیرد، ممکند آسیب ببیند.
• قیمت بالاتر نسبت به تکنولوژی‌های ساده‌تر: در مقایسه با سنسورهای مکانیکی یا سرامیکی قدیمی، کمی گران‌تر است اما در عوض عملکرد بسیار بهتری ارائه می‌دهد.
• نیاز به جبران دمایی دقیق: با این‌که در برابر دما واکنش خوبی نشان می‌دهد، ولی همچنان برای بهترین نتیجه، نیاز به مداردای جبران دمایی دارد.

پس اگر در حوزه‌هایی مثل اتوماسیون صنعتی، نفت و گاز، تصفیه آب یا هر کاربردی که دقت و دوام در آن مهم است فعال هستید، این تکنولوژی یک انتخاب درجه‌ یک است و از مشخصات کلیدی این سری ترانسمیتر فشار ضد انفجار می‌باشد.

ترانسمیتر فشار ضد انفجار سری PT216FS/FH/FM/FJ با فشار مرجع مطلق یا گیج (فشار نسبی) عرضه می‌شود و از نکات خیلی مهمی است که هنگام انتخاب باید به آن توجه کرد.

♦ فشار گیج: فشار گیج، فشاری رو اندازه‌گیری می‌کند که نسبت به فشار جو محیط اطراف سنسور است. یعنی فشار هوا در اطراف، مبنای صفر حساب می‌شود. در بیشتر کاربردهای صنعتی که فقط فشار بالاتر یا پایین‌تر از فشار محیط مهم است (مثل مخازن، پمپ‌ها، لوله‌ها) مورد کاربرد قرار می‌گیرد.

برای مثال، اگر دارید فشار آب داخل یک مخزن رو اندازه می‌گیرید و ترانسمیتر فشار ضد انفجار گیج ۰ بار را نشان دهد، یعنی فشار داخل مخزن با فشار هوای اطراف برابر است.

اگر میزان فشار ۲ بار را نشان دهد، یعنی فشار ۲ بار بیشتر از فشار انمسفر می‌باشد.

♦ فشار مطلق: فشار مطلق نسبت به خلأ کامل اندازه‌گیری می‌شود. یعنی اصلا کاری به فشار جو ندارد و همی‌شود فشار جو رو هم داخل اندازه‌گیری خودش محاسبه می‌کند. در موقعیت‌هایی که تغییرات فشار جو ممکن است اندازه‌گیری را دچار خطا کند، مثل سیستم‌های خلا، تجهیزات آزمایشگاهی یا اندازه‌گیری‌هایی که به ارتفاع حساس هستند، از این مرجع فشار استفاده می‌شود.

مثلا اگر فشار جو ۱ بار باشد و فشار داخل مخزن هم برابر با فشار جو باشد، ترانسمیتر فشار مطلق ۱ بار را نشان می‌دهد.

وقتی فشار پایین‌تر از فشار جو باشد (مثلا در خلا)، فشار مطلق خیلی دقیق‌تر و مفیدتر می‌باشد.

برای انتخاب نوع فشار مرجع ترانسمیتر فشار ضد انفجار:

• اگر سیستم شما در شرایط فشار نرمال کار می‌کند و تغییرات فشار جو اهمیتی ندارد، مدل گیج کاملا کافی می‌باشد.
• ولی اگر با خلا، اندازه‌گیری دقیق علمی، یا محیط‌هایی که فشار جو متغیر است سر و کار دارید، حتما از ترانسمیتر فشار ضد انفجار مطلق استفاده نمایید.

محدوده اندازه‌گیری فشار در یک ترانسمیتر به محدوده‌ای از فشار گفته می‌شود که دستگاه می‌تواند به‌طور دقیق و ایمن آن‌را اندازه‌گیری کند. این بازه برای کاربر بسیار مهم است، چرا که باید با محدوده فشاری که در فرآیند واقعی وجود دارد مطابقت داشته باشد. انتخاب بازه نامناسب ممکن است باعث خرابی ترانسمیتر یا ارائه اندازه‌گیری‌های غیر دقیق شود. بنابراین دانستن بازه اندازه‌گیری فشار، اولین گام در انتخاب صحیح یک ترانسمیتر فشار برای کاربرد خاص است.

با توجه به دیتاشیت این سری ترانسمیتر فشار ضد انفجار، این ترانسمیتر می‌تواند حداقل و حداکثر فشار را در حالت‌های گیج یا مطلق اندازه‌گیری کند.

برای فشار گیج: از ۰ – ۱۰۰- کیلو پاسکال تا ۴۰ – ۰ مگا پاسکال / از ۰ – ۱- بار تا ۴۰۰ – ۰ بار

یعنی این ترانسمیتر می‌تواند هم فشارهای منفی (مثل خلا) و هم فشارهای بالا رو اندازه‌گیری کند.

♦ ۱- تا ۰ بار یعنی می‌تواند تا خلا کامل (منفی یک بار نسبت به فشار جو) رو اندازه‌گیری کند.

♦ ۰ تا ۴۰۰ بار یعنی می‌تواند برای کاربردهای سنگین مثل سیستم‌های هیدرولیکی، پرس‌های صنعتی یا سیستم‌های سیال پرفشار استفاده شود.

برای فشار مطلق: از ۰ – ۱۰۰- کیلو پاسکال تا ۴۰ – ۰ مگا پاسکال / از ۰ – ۱- بار تا ۴۰۰ – ۰ بار

اما تفاوت اصلی اینجاست:

بازه‌ها شاید شبیه باشند، ولی فشار مطلق نسبت به خلأ کامل سنجیده می‌شود، نه فشار جو.

مثلا ۰ بار مطلق = خلأ کامل، و ۱ بار مطلق = فشار جو.

بنابراین بسته به کاربرد شما:

• اگر با خلا یا سیستم‌های مکش کار می‌کنید، سنسوری با بازه ۱- تا ۰ بار مناسب است
• اگر با فرآیندهای صنعتی معمولی کار می‌کنید، بازه‌هایی مثل ۰ تا ۱۰ یا ۰ تا ۴۰ بار مورد استفاده قرار می‌گیرد
• اگر با تجهیزات خاص یا پرفشار سروکار دارید، مدل‌های تا ۴۰۰ بار مناسب می‌باشد

مشخصات عملکرد ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ

دقت ترانسمیتر فشار بیانگر میزان نزدیکی مقدار اندازه‌گیری‌شده به مقدار واقعی فشار است و معمولا به‌صورت درصدی از بازه کامل ( (Full Scale -FS ) بیان می‌شود. هرچه این عدد کوچک‌تر باشد، ترانسمیتر دقت بالاتری دارد و نتایج قابل‌اعتمادتری ارائه می‌دهد. دقت بالا به‌ویژه در فرآیندهای حساس مانند صنایع دارویی، پتروشیمی، یا آزمایشگاه‌های کالیبراسیون اهمیت زیادی دارد. انتخاب ترانسمیتر با دقت مناسب، تضمین‌کننده کیفیت، ایمنی و بهره‌وری در سیستم‌های کنترل و مانیتورینگ است.

برای ترانسمیتر فشار ضد انفجار سری PT216FS/FH/FM/FJ دو میزان دقت 0.25±%FS و 0.5±%FS وجود دارد.

1. دقت 0.25±%FS: این سطح از دقت به این معناست که حداکثر میزان خطای اندازه‌گیری ترانسمیتر برابر با ۰.۲۵ درصد از بازه کامل فشار است. برای مثال، اگر بازه اندازه‌گیری ترانسمیتر از ۰ تا ۱۰۰ بار باشد، خطای اندازه‌گیری در هر نقطه از این بازه می‌تواند حداکثر ۰.۲۵± بار باشد. این نوع دقت برای کاربردهای حساس و دقیق مانند کنترل فرآیندهای پیچیده، کالیبراسیون تجهیزات، صنایع دارویی و تحقیقاتی بسیار مناسب است. استفاده از ترانسمیترهایی با دقت بالا باعث می‌شود اطلاعات دریافتی به سیستم‌های کنترلی کاملا قابل اعتماد بوده و امکان تصمیم‌گیری دقیق فراهم شود.
2. دقت 0.5±%FS: نشان می‌دهد که حداکثر میزان خطای مجاز در قرائت فشار، ۰.۵ درصد از بازه کامل است. به‌عنوان مثال، در یک بازه ۰ تا ۱۰۰ بار، این خطا می‌تواند تا ۰.۵± بار باشد. این میزان دقت برای بسیاری از کاربردهای عمومی صنعتی مانند پایش فشار در سیستم‌های هیدرولیکی، کمپرسورها، یا شبکه‌های توزیع مناسب و مقرون‌به‌صرفه است. هرچند این دقت نسبت به 0.25±%FS پایین‌تر است، اما برای مواردی که دقت بسیار بالا ضرورت ندارد، کاملا قابل قبول و عملی است. استفاده از ترانسمیتر با این دقت معمولا هزینه کمتری دارد و در عین حال نیاز بسیاری از صنایع را پوشش می‌دهد.

اگر کاربرد شما نیاز به دقت بالا دارد، مثل آزمایشگاه‌ها، سیستم‌های دوزینگ یا فرآیندهای کنترل حساس، ترانسمیتر فشار ضد انفجار با دقت 0.25±%FS مناسب می‌باشد.

ولی اگر کمی خطای بیشتر مشکلی ایجاد نمی‌کند، مثل کاربردهای صنعتی عمومی یا مکانیکی، ترانسمیتر فشار ضد انفجار با دقت 0.5±%FS کاملا کفایت می‌کند و معمولا مقرون‌به‌صرفه‌تر هم هست.

این‌که این سری ترانسمیتر فشار ضد انفجار هر دو گزینه را برای دقت ارائه می‌دهد، یک نکته خیلی مثبت است و کاربر می‌تواند بسته به نیاز و بودجه‌اش مدل مناسب را انتخاب کند.

پایداری در بلندمدت مشخص می‌کند که دقت سنسور در طول زمان چقدر ممکن است تغییر کند. واقعیت این است که هیچ سنسوری برای همیشه دقیق باقی نمی‌ماند. عواملی مثل تغییرات دما، استرس مکانیکی، رطوبت یا حتی گذشت زمان می‌توانند باعث شوند خروجی سنسور به‌مرور کمی منحرف شود.

پایداری در بلندمدت برای سری PT216FS/FH/FM/FJ برابر با ≤ 0.2±%FS به صورت سالیانه می‌باشد. بنابراین حتی بعد از یک سال کارکرد مداوم، حداکثر تغییر یا انحراف طبیعی در دقت اندازه‌گیری، بیشتر از ۰.۲± درصد از بازه کامل نخواهد بود.

اگر قرار است از ترانسمیتر فشار ضد انفجار در فرآیندهای حساس یا بلندمدت استفاده کنید (مثل صنایع نفت و گاز، پتروشیمی، یا داروسازی)، این مشخصه کمک می‌کند پیش‌بینی کنید چه زمانی نیاز به کالیبراسیون مجدد خواهید داشت.

همچنین پایداری در بلند مدت باعث می‌شود دستگاه دقت بالا و قابل اعتماد داشته باشد و حتی می‌تواند هزینه‌های نگهداری رو کم کند چون نیاز کمتری به سرویس دوره‌ای خواهید داشت.

زمان پاسخ‌گویی یکی از ویژگی‌های کلیدی ترانسمیتر فشار است که نشان می‌دهد دستگاه با چه سرعتی می‌تواند تغییرات فشار را تشخیص داده و خروجی متناسب با آن ارائه دهد. زمانی‌که در مشخصات فنی ترانسمیتر فشار ضد انفجار سری PT216FS/FH/FM/FJ، پاسخ‌گویی کمتر از ۲ میلی‌ثانیه ذکر شده باشد، به این معناست که دستگاه قادر است در کمتر از دو هزارم ثانیه نسبت به تغییر فشار واکنش نشان دهد. این سرعت بالا در پاسخ‌گویی برای کاربردهایی که فشار به‌طور سریع و لحظه‌ای تغییر می‌کند، مانند سیستم‌های دینامیک، فرآیندهای کنترلی سریع، یا تجهیزات حفاظتی بسیار حائز اهمیت است. انتخاب ترانسمیتر با زمان پاسخ‌گویی کوتاه، دقت کنترل فرآیند را افزایش داده و باعث عملکرد ایمن‌تر و کارآمدتر تجهیزات می‌شود.

هرچقدر ترانسمیتر فشار ضد انفجار سریع‌تر واکنش نشان دهد، سیستم شما هم پایدارتر و دقیق‌تر عمل می‌کند. این یعنی تاخیر کمتر، خطای کمتر، و عملکرد بهتر.

مشخصات الکتریکی ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ

نوع خروجی ترانسمیتر فشار به سیگنال یا علامتی اطلاق می‌شود که از دستگاه برای انتقال داده‌ها به سیستم‌های خارجی (مانند کنترلرها، نمایشگرها یا PLCها) ارسال می‌شود. در این سری ترانسمیتر فشار ضد انفجار خروجی از نوع سیگنال جریانی ۴ تا ۲۰ میلی‌آمپر می‌باشد. خروجی ۲۰-۴ میلی‌آمپر یکی از رایج‌ترین و استانداردترین سیگنال‌های خروجی در ترانسمیترهای فشار صنعتی است که در این مدل نیز مورد استفاده قرار گرفته است. محدوده ۴ تا ۲۰ میلی‌آمپر به این معناست که مقدار ۴ میلی‌آمپر نمایانگر پایین‌ترین مقدار فشار (مثلا ۰ بار) و مقدار ۲۰ میلی‌آمپر نمایانگر بیشینه فشار قابل اندازه‌گیری است.

حلقه جریان ۴ – ۲۰ میلی‌آمپر به دلیل چندین مزیت، به‌شدت در صنایع مختلف محبوب می‌باشد:

1. مقاومت در برابر نویز: سیگنال‌های جریان نسبت به سیگنال‌های ولتاژی نسبت به تداخل الکترومغناطیسی مقاوم‌ترند، این ویژگی باعث می‌شود این خروجی در محیط‌های صنعتی که نویز زیادی دارند، بسیار مناسب باشد.
2. انتقال سیگنال در مسافت‌های طولانی: چون جریان بر اثر مسافت دچار افت نمی‌شود، می‌توانید سیگنال را از ترانسمیتر فشار ضد انفجار به اتاق کنترل (یا هر سیستم مانیتورینگ دیگر) انتقال دهید بدون این‌که نگران کاهش دقت باشید.
3. ویژگی ایمنی: سیگنال ۴ میلی‌آمپر نمایانگر سیگنال سالم است، در حالی که ۰ میلی‌آمپر نشان‌دهنده یک خطا (مثل قطع یا خرابی سیم) است. این ویژگی باعث می‌شود که به راحتی نقص‌ها شناسایی شود.
4. یکپارچگی آسان: بسیاری از سیستم‌ها و دستگاه‌ها (مثل PLCها، سیستم‌های DCS، و ثبت‌کننده‌های داده) از قبل برای خواندن سیگنال‌های ۴ تا ۲۰ میلی‌آمپر طراحی شده‌اند.

مشخصات شرایط محیطی ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ

محدوده دمای سیال که برای این سری ۲۰- تا ۸۰+ درجه سانتی‌گراد است، به دامنه دمایی اشاره دارد که در آن ترانسمیتر فشار ضد انفجار می‌تواند به‌طور ایمن کار کند، در حالی که فشار سیالی (مایع یا گاز) که با ترانسمیتر در تماس است، اندازه‌گیری می‌شود.

اگر دمای سیال کمتر از ۲۰- درجه سانتی‌گراد یا بیشتر از ۸۰+ درجه سانتی‌گراد باشد، ممکن است ترانسمیتر فشار ضد انفجار به درستی کار نکند و یا به سنسور آسیب برساند یا خوانش‌های نادرستی داشته باشد.

دمای سیال دارای اهمیت است زیرا:

• حساسیت مواد سنسور: قطعات مختلف سنسور، مثل دیافراگم، به دماهای شدید حساس هستند. دماهای خارج از این بازه می‌تواند باعث خراب شدن مواد سنسور یا اشتباهات اندازه‌گیری شود.
• عملکرد و طول عمر: کار کردن با سنسور در بازه دمایی توصیه‌شده باعث می‌شود سنسور بهترین عملکرد رو داشته باشد و طول عمر بیشتری داشته باشد. عبور از این محدوده می‌تواند باعث آسیب به سنسور یا کاهش طول عمر آن شود.
• سازگاری با شرایط فرآیند: اگر از ترانسمیتر در محیط‌های صنعتی یا فرآیندی استفاده می‌کنید، دانستن این بازه دمایی اطمینان می‌دهد که دستگاه با شرایط دمایی سیالات یا گازهای شما سازگاری دارد و از خرابی‌ها و تعمیرات غیرمنتظره جلوگیری می‌کند.

رتبه IP یک سیستم طبقه‌بندی است که سطح حفاظت یک دستگاه در برابر اشیای جامد (مثل گرد و غبار) و مایعات (مثل آب) را مشخص می‌کند. این رتبه با دو عدد نمایش داده می‌شود:

♦ عدد اول مربوط به محافظت در برابر اشیای جامد است، مثل گرد و غبار یا خاک.

♦ عدد دوم مربوط به محافظت در برابر آب است (چقدر دستگاه می‌تواند در برابر تماس با آب مقاوم باشد).

از دیگر مشخصات ترانسمیتر فشار ضد انفجار سری PT216FS/FH/FM/FJ درجه حفاظت IP65 می‌باشد. در این درجه حفاظت:

• عدد اول (۶): این یعنی دستگاه کاملا در برابر گرد و غبار مقاوم است. دستگاه به طور مطمئن در برابر ورود گرد و غبار محافظت شده است و هیچ گرد و غباری نمی‌تواند وارد دستگاه شود، حتی اگر محیط پر از گرد و غبار باشد.
• عدد دوم (۵): این یعنی دستگاه در برابر واترجت‌ها از هر جهتی محافظت شده است. دستگاه می‌تواند آب را که با فشار از نازل پاشیده می‌شود تحمل کند، اما برای غوطه‌ور شدن در آب طراحی نشده است.

دیافراگم قطعه‌ای است که داخل ترانسمیتر فشار قرار دارد و به تغییرات فشار واکنش نشان می‌دهد. وقتی فشار به دیافراگم وارد می‌شود، دیافراگم تغییر شکل می‌دهد و این تغییر شکل به یک سیگنال الکتریکی تبدیل می‌شود که ترانسمیتر می‌تواند آن را اندازه‌گیری کند.

بازه دمایی دیافراگم که برای سری PT216FS/FH/FM/FJ از ۲۰- تا ۸۰+ درجه سانتی‌گراد ذکر شده، به دامنه دمایی اشاره دارد که دیافراگم (یک بخش حیاتی از سنسور) می‌تواند در آن بدون آسیب دیدن یا کاهش دقت، به‌طور ایمن کار کند.

این دامنه دمایی برای ماده سازنده دیافراگم ایمن است. دیافراگم باید در این رنج دما کار کند تا عملکرد بهینه‌ای داشته باشد. اگر دما از ۲۰- درجه سانتی‌گراد کمتر یا از ۸۰+ درجه سانتی‌گراد بیشتر شود، ممکند به آسیب مواد، کاهش انعطاف‌پذیری و مشکلات عملکردی یا حتی آسیب دائمی دیافراگم و کاهش طول عمر سنسور منجر شود.

مشخصات مکانیکی ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ

اتصال مکانیکی به نوع رزوه‌ای اشاره دارد که ترانسمیتر فشار برای اتصال به لوله‌ها یا سیستم‌های فرآیندی از آن استفاده می‌کند. این اتصال مشخص می‌کند که ترانسمیتر به چه شکلی به سیستم شما متصل می‌شود و چطور نصب می‌شود.

انواع مختلف اتصالات ذکر شده در دیتاشیت ترانسمیتر فشار ضد انفجار سری PT216FS/FH/FM/FJ مثل G 1/4″، G 1/2″، 1/4″ NPT، 1/2″ NPT، M20×1.5، R1/4 و R1/2، نوع و سایز رزوه‌ای که ترانسمیتر فشار ضد انفجار با آن به سیستم شما متصل می‌شود را مشخص می‌کند. این رزوه‌ها باید با رزوه‌های پورت نصب در سیستم شما همخوانی داشته باشد.

• “G 1/4 و “G 1/2:

حرف G مخفف BSPP (British Standard Parallel Pipe) است که برای رزوه‌های موازی در استانداردهای اروپایی استفاده می‌شود.

“G 1/4 یعنی قطر خارجی حدودا ۱۳.۵ میلی‌متر و قطر داخلی حدودا ۶.۳۵ میلی‌متر است.

“G 1/2 یعنی قطر خارجی حدودا ۲۰.۸ میلی‌متر و قطر داخلی حدودا ۱۲.۷ میلی‌متر است.

• “1/4 NPT و “1/2 NPT:

عبارت NPT مخفف National Pipe Thread است که یک سیستم رزوه‌ای کونیک برای آمریکای شمالی است. رزوه‌های NPT به صورت تنگ‌شونده هستند که باعث می‌شود هنگام پیچیدن، اتصال محکم‌تری به وجود بیاد.

“1/4 NPT یعنی قطر خارجی رزوه‌ها حدودا ۱۳.۵ میلی‌متر و قطر داخلی حدودا ۶.۳۵ میلی‌متر است.

“1/2 NPT یعنی قطر خارجی رزوه‌ها حدودا ۲۱.۳ میلی‌متر و قطر داخلی حدودا ۱۲.۷ میلی‌متر است.

• M20×1.5:

M20 رزوه‌ای متریک است که عدد ۲۰ نشان‌دهنده قطر رزوه (۲۰ میلی‌متر) می‌باشد و x1.5 به فاصله بین هر رزوه اشاره دارد که ۱.۵۵ میلی‌متر است.

• “R1/4 و “R1/2:

حرف R علامت BSPT (British Standard Tapered) است که برای رزوه‌های کونیک استفاده می‌شود.

“R1/4 یعنی قطر خارجی رزوه‌ها حدودا ۱۴.۱ میلی‌متر و این رزوه از نوع تنگ‌شونده با اندازه ۱.۴ اینچ است.

“R1/2 یعنی قطر خارجی رزوه‌ها حدودا ۲۰.۸ میلی‌متر و این رزوه از نوع تنگ‌شونده با اندازه ۱.۲ اینچ  است.

انتخاب بهترین اتصال مکانیکی برای ترانسمیتر فشار ضد انفجار به نیازهای خاص فرآیند شما و سیستمی که دارید بستگی دارد. به‌طور کلی:

“G 1/4و “G 1/2: برای کاربردهای اروپایی و اتصال به رزوه‌های موازی.

“1/4 NPT و “1/2 NPT: برای کاربردهای آمریکای شمالی که به رزوه‌های تنگ‌شونده نیاز دارند.

M20×1.5: برای اتصالات متریک که بیشتر در استانداردهای جهانی استفاده می‌شود.

“R1/4 و “R1/2: برای سیستم‌های فشار بالا که نیاز به اتصال محکم‌تری دارند.

جنس اتصالات مکانیکی در ترانسمیتر فشار ضد انفجار سری PT216FS/FH/FM/FJ می‌تواند از ۳ ماده‌ی زیر باشد:

• استیل ضدزنگ ۳۱۶:

استیل ضدزنگ ۳۱۶ یک ماده بسیار مقاوم در برابر خوردگی است که برای محیط‌های سخت مناسب است. این نوع استیل به عنوان استیل دریایی شناخته می‌شود و در برابر انواع مختلفی از مواد شیمیایی، از جمله کلریدها، مقاوم است. این ماده به طور خاص برای فرآیندهای شیمیایی، کاربردهای دریایی و محیط‌هایی که نیاز به مقاومت بالا در برابر خوردگی دارند مناسب است. همچنین دارای ویژگی‌های مکانیکی خوبی است که برای تحمل فشار در سنسور ضروری است.

• استیل ضدزنگ ۳۰۴:

استیل ضدزنگ ۳۰۴ یک آلیاژ عمومی است که به دلیل مقاومت خوب در برابر خوردگی و قابلیت فرم‌دهی در بسیاری از کاربردها استفاده می‌شود. این آلیاژ در مقایسه با ۳۱۶ مقاومت کمتری در برابر برخی مواد خورنده دارد، اما هنوز برای اکثر کاربردها مناسب است. معمولا در صنایع غذایی، داروسازی و سیستم‌های آب تمیز استفاده می‌شود. این استیل در برابر مواد اکسیدکننده و محیط‌های خورنده ملایم مقاوم است.

• استیل ضدزنگ 17-4 PH:

استیل ضدزنگ 17-4 PH یک استیل پیشرفته رسوب سخت است که مقاومت بالاتری در برابر خوردگی و استحکام بیشتری نسبت به استیل‌های ۳۰۴ و ۳۱۶ دارد. این استیل در کاربردهای با استحکام بالا مثل فضا‌سازی، نظامی و سیستم‌های فشار بالا استفاده می‌شود. این استیل قابلیت سختی‌دهی حرارتی را دارد و مقاوم در برابر ترک خوردگی تنش است که آن‌را برای محیط‌های سخت مناسب می‌کند.

بهترین ماده برای اتصالات مکانیکی ترانسمیتر فشار ضد انفجار بستگی به کاربرد شما دارد:

♦ اگر سیستم شما در معرض مواد خورنده یا محیط‌های دریایی قرار دارد، استیل ضدزنگ ۳۱۶ بهترین گزینه است. زیرا مقاومت در برابر خوردگی این ماده در شرایط سخت، مثل محیط‌های شیمیایی، آب دریا و محلول‌های اسیدی یا قلیایی، خیلی زیاد است.

♦ اگر کاربرد شما شامل محیط‌های عمومی با خوردگی ملایم مثل صنایع غذایی و تصفیه آب، استیل ضدزنگ ۳۰۴ گزینه مقرون به صرفه‌تری است.

♦ برای سیستم‌های فشار بالا یا شرایطی که به استحکام بیشتر نیاز دارند مثل فضا یا سیستم‌های فشار بالا، استیل ضدزنگ 17-4 PH بهترین انتخاب خواهد بود.

هر ماده تعادلی بین مقاومت در برابر خوردگی، استحکام و هزینه ارائه می‌دهد، بنابراین تصمیم‌گیری باید بر اساس شرایط خاصی که ترانسمیتر فشار ضد انفجار با آن مواجه می‌شود باشد. برای اطلاعات و راهنمایی بیشتر می‌توانید با کارشناسان فنی ما مشورت کنید.

در حسگرهای فشار، مایع پرکننده نقش حیاتی در انتقال فشار از دیافراگم (که تحت فشار تغییر شکل می‌دهد) به عنصر اندازه‌گیری حسگر دارد. این امر باعث می‌شود حسگر بتواند خوانش‌های دقیقی ارائه دهد، زیرا تنش مکانیکی را از طریق روغن به اجزای داخلی حسگر منتقل می‌کند.

برای ترانسمیتر فشار ضد انفجار سری PT216FS/FH/FM/FJ روغن سیلیکون به عنوان مایع پرکننده پر نظر گرفته شده است.

روغن سیلیکون یک نوع روغن مصنوعی است که از سیلیکون و اکسیژن ساخته می‌شود. این روغن معمولا در حسگرهای فشار استفاده می‌شود، به‌ویژه در مواردی که نیاز به عملکرد پایدار و قابل اعتماد دارند. روغن سیلیکون یک مایع ویسکوز است که در دامنه وسیعی از دما، از دماهای بسیار پایین تا دماهای بالا پایدار می‌ماند و همچنین غیرفعال شیمیایی است، یعنی با بیشتر مواد واکنش نشان نمی‌دهد.

چرا از روغن سیلیکون استفاده می‌شود؟

1. عملکرد پایدار در دماهای مختلف: روغن سیلیکون می‌تواند در دامنه وسیعی از دماها، معمولا از ۵۰-درجه سانتی‌گراد تا ۲۰۰+ درجه سانتی‌گراد (یا بیشتر بسته به فرمول خاص) به‌طور موثر عمل کند. این ویژگی آن‌را برای کاربردهای مختلف در دماهای بسیار سرد و گرم مناسب می‌سازد.
2. ویسکوزیته و پایداری: روغن سیلیکون دارای ویژگی‌های ویسکوزیته عالی است که اجازه می‌دهد فشار به‌طور روان و دقیق منتقل شود. همچنین در طول زمان پایدار می‌ماند و تجزیه نمی‌شود، که باعث اطمینان از طول عمر و قابلیت اطمینان ترانسمیتر فشار ضد انفجار می‌شود.
3. غیرفعال بودن شیمیایی: روغن سیلیکون غیرفعال شیمیایی است و با بیشتر مواد واکنش نشان نمی‌دهد، بنابراین از آلودگی یا تخریب آن در طول زمان جلوگیری می‌کند، حتی زمانی که ترانسمیتر فشار ضد انفجار در معرض محیط‌های سخت یا خورنده قرار می‌گیرد.
4. دوام بالا: این روغن در برابر اکسیداسیون، تجزیه حرارتی و فرسودگی مقاوم است، به این معنی که ترانسمیتر فشار ضد انفجار عملکرد خود را برای مدت طولانی حفظ می‌کند.

روغن سیلیکون با اکثر مایعات غیرخورنده سازگار است که شامل موارد زیر می‌شود:

• آب (از جمله آب تصفیه‌شده و آب دیونیزه)
• هوا و دیگر گازهای محیطی
• مواد شیمیایی غیرخورنده که با روغن یا اجزای داخلی حسگر واکنش نمی‌دهند
• مایعات غذایی (در برخی کاربردها)
• سیالات هیدرولیکی در سیستم‌هایی که مواد شیمیایی تهاجمی ندارند

با این حال، روغن سیلیکون نباید با مواد خورنده قوی مانند اسیدهای قوی، بازها یا مواد شیمیایی دیگر که می‌توانند روغن را تجزیه کنند یا به حسگر آسیب بزنند، استفاده شود. همچنین حلال‌های آلی یا حلال‌هایی که ممکن است با روغن واکنش نشان دهند و ویژگی‌های آن‌را تغییر دهند، باید اجتناب شوند.

اتصال الکتریکی در ترانسمیتر فشار بخش مهمی از طراحی دستگاه است که وظیفه انتقال سیگنال خروجی و تامین برق مورد نیاز ترانسمیتر را بر عهده دارد. این بخش معمولا شامل پایانه‌ها، کابل‌ها یا کانکتورهایی است که ارتباط بین ترانسمیتر و سیستم‌های کنترلی یا مانیتورینگ را برقرار می‌سازد. کیفیت و استحکام اتصال الکتریکی تاثیر مستقیمی بر عملکرد دقیق و ایمن دستگاه دارد و می‌تواند از ایجاد نویز، افت سیگنال یا اختلال در عملکرد جلوگیری کند. طراحی مناسب این قسمت باید به گونه‌ای باشد که در برابر عوامل محیطی مانند رطوبت، گردوغبار یا لرزش مقاوم بوده و در شرایط صنعتی عملکردی پایدار و مطمئن ارائه دهد.

ترانسمیتر فشار ضد انفجار در این سری از دو نوع اتصال الکتریکی پشتیبانی می‌کند:

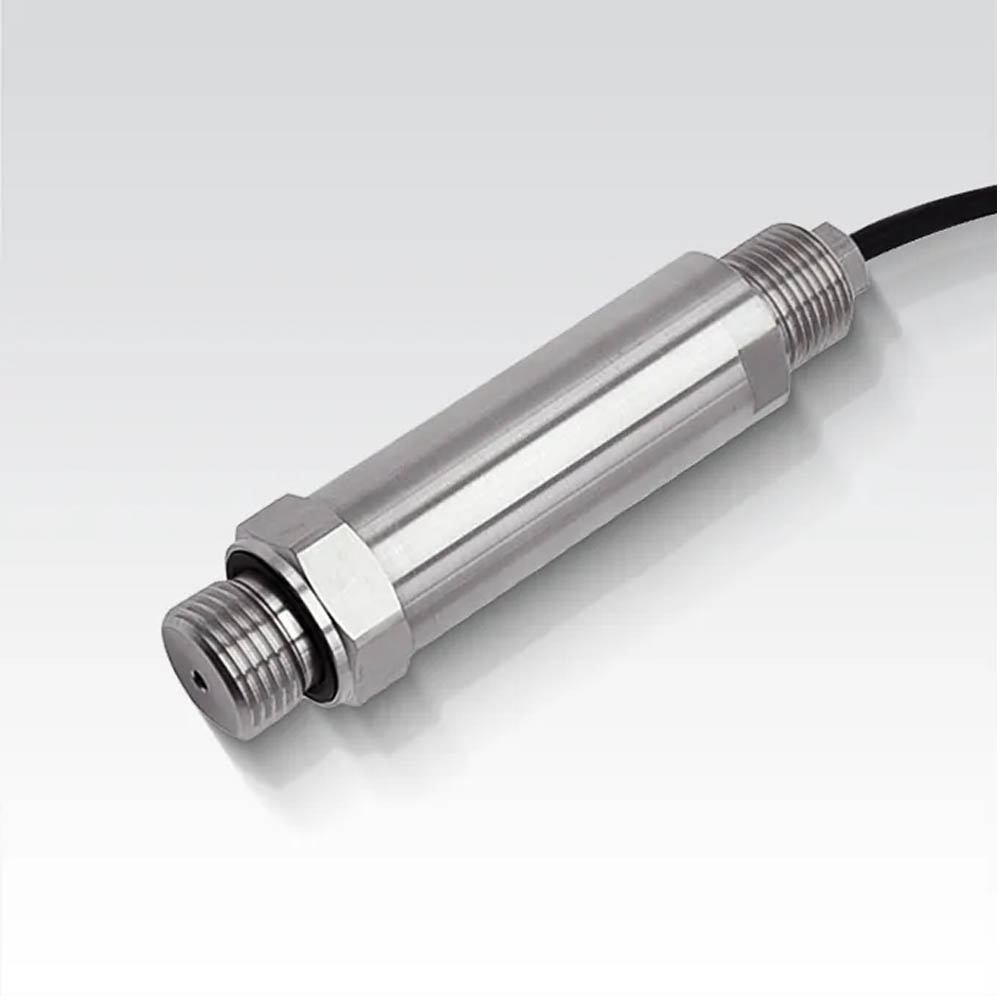

• Cable outlet: به نقطه‌ای اطلاق می‌شود که کابل الکتریکی از ترانسمیتر فشار ضد انفجار یا دستگاه خارج می‌شود و سیگنال‌های الکتریکی را از حسگر به سیستم‌های کنترل یا نظارت انتقال می‌دهد. در این پیکربندی، کابل به‌طور مستقیم از ترانسمیتر فشار ضد انفجار به بیرون می‌رود و معمولا هیچ پوشش اضافی یا محفظه‌ای دور نقطه ورودی کابل وجود ندارد.

Cable outlet  یک اتصال الکتریکی ساده و کم‌هزینه است و برای نصب‌هایی که در آن‌ها محیط خیلی سختی وجود ندارد و کابل تحت فرسایش، آسیب یا آلودگی‌های خارجی قرار نمی‌گیرد، مناسب می‌باشد.

• Field housing with cable gland: به یک نوع اتصال مقاوم‌تر و محافظت‌شده اشاره دارد. در این پیکربندی:

♦ Field housing: این یک محفظه محافظ است که نقطه اتصال الکتریکی را احاطه می‌کند. این محفظه فضای امنی برای ورود کابل به ترانسمیتر فشار ضد انفجار فراهم می‌آورد و از قطعات حساس الکتریکی در برابر عوامل محیطی مانند گرد و غبار، رطوبت و آسیب‌های فیزیکی محافظت می‌کند.

♦ cable gland: یک اتصال است که کابل را هنگام ورود به Field housing مهر و موم می‌کند. این اتصال تضمین می‌کند که هیچ عاملی از محیط نتواند بر صحت اتصال الکتریکی تاثیر بگذارد و همچنین از حرکت کابل جلوگیری می‌کند تا فرسایش آن کاهش یابد.

♦ این نوع اتصال معمولا در محیط‌هایی استفاده می‌شود که ترانسمیتر فشار ضد انفجار نیاز به محافظت در برابر شرایط سخت دارد، مانند نصب‌های خارجی یا مکان‌هایی که در معرض ویبره شدید، رطوبت یا قرار گرفتن در معرض مواد شیمیایی هستند.

هر دو گزینه کاربردهای خاص خود را دارند و انتخاب بهتر بستگی به نیازهای خاص نصب شما دارد.

Cable outlet برای محیط‌هایی مناسب است که نسبتا کنترل‌شده و کم‌خطر هستند و کابل در معرض عواملی مانند آب، گرد و غبار یا تغییرات دمایی شدید قرار نمی‌گیرد.

Field housing with cable gland برای محیط‌های خارجی یا سخت‌تر بهتر است زیرا محافظت بیشتری در برابر گرد و غبار، رطوبت و استرس مکانیکی فراهم می‌کند. این گزینه بیشتر در صنایعی مانند نفت و گاز، کارخانه‌های شیمیایی یا کارگاه‌های ساخت‌وساز استفاده می‌شود که تجهیزات باید شرایط سخت‌تری را تحمل کنند.

تاییدیه ها و گواهینامه های ترانسمیتر فشار ضد انفجار Ziasiot سری PT216FS/FH/FM/FJ

همان‌طور که از نام محصول آشکار است، این سری ترانسمیتر فشار ضد انفجار دارای درجه محافظت در برابر انفجار Intrinsic Safety “i” می‌باشد.

ایمنی ذاتی “i” یک نوع از حفاظت در برابر انفجار است که برای تجهیزات الکتریکی در محیط‌های خطرناک استفاده می‌شود. اساسا به این معناست که دستگاه به گونه‌ای طراحی شده است که بتواند به طور ایمن در مناطقی که گازها، بخارات یا گرد و غبار قابل اشتعال وجود دارند، عمل کند و هیچ خطری برای ایجاد انفجار نداشته باشد. این کار از طریق محدود کردن میزان انرژی که دستگاه می‌تواند آزاد کند، مانند انرژی الکتریکی، حرارت یا جرقه‌ها، انجام می‌شود تا به سطحی برسد که برای ایجاد انفجار در جوهای قابل اشتعال کافی نباشد.

به زبان ساده‌تر، ایمنی ذاتی تضمین می‌کند که حتی در محیط‌هایی با مواد قابل اشتعال زیاد، ترانسمیتر فشار ضد انفجار به دلیل اجزای الکتریکی‌اش قادر به ایجاد انفجار نیست. ترانسمیتر فشار ضد انفجار خود به گونه‌ای ایمن است که نمی‌تواند جرقه، حرارت زیاد یا هیچ منبع احتراقی دیگری تولید کند که ممکن است انفجار ایجاد کند.

عملکرد Intrinsic Safety “i” به صورت زیر می‌باشد:

1. محدود کردن انرژی: ایمنی ذاتی با محدود کردن انرژی الکتریکی درون ترانسمیتر فشار ضد انفجار (یعنی جریان و ولتاژ) عمل می‌کند تا از سطوح ایمن بالاتر نرود و باعث جرقه یا انباشت حرارت نشود که بتواند گازها یا گرد و غبار قابل اشتعال را شعله‌ور کند.
2. مدارهای محافظتی: این سری ترانسمیتر فشار ضد انفجار معمولا دارای موانع ایمنی و مدارهای محافظتی ویژه‌ای هستند که مانع آزاد شدن انرژی‌های بالا می‌شوند.

مزایای وجود این درجه محافظت در ترانسمیتر فشار ضد انفجار شامل موارد زیر می‌شود:

• ایمنی بیشتر: مهم‌ترین مزیت این است که خطر ایجاد انفجار را به طور چشمگیری کاهش می‌دهد که در صنایعی مانند نفت و گاز، معدن، کارخانه‌های شیمیایی و داروسازی که احتمال وجود گازها یا گرد و غبار قابل اشتعال وجود دارد، حیاتی است.
• صرفه‌جویی در هزینه‌ها: از آن‌جا که تجهیزات با ایمنی ذاتی می‌توانند در مناطق خطرناک بدون نیاز به محفظه‌های ضد انفجار اضافی استفاده شوند، ممکن است از نظر هزینه‌ای مقرون به صرفه‌تر باشند.
• نیازی به تهویه ویژه ندارد: برخلاف برخی دیگر از انواع حفاظت در برابر انفجار، ایمنی ذاتی نیاز به استفاده از محفظه‌های تهویه‌دار یا سایر تدابیر محافظتی خارجی ندارد. این امر به راحتی امکان یکپارچه‌سازی سیستم‌های موجود را فراهم می‌کند.
• کاهش نیاز به نگهداری: دستگاه‌های دارای ایمنی ذاتی به دلیل طراحی‌شان برای عمل کردن در داخل محدوده‌های انرژی بسیار ایمن، کمتر احتمال دارد که در محیط‌های خطرناک خراب شوند و می‌توانند نیاز به نگهداری یا چک‌های ایمنی مکرر را کاهش دهند.

شرکت سازنده	Ziasiot
کشور سازنده	چین
سری	PT216FS/FH/FM/FJ
نوع سنسور	ترانسمیتر فشار
اصل اندازه گیری	سنسور فشار سیلیکونی دیفیوز
فشار مرجع	گیج (نسبی) مطلق
دامنه اندازه گیری فشار	گیج: ۰ - ۱۰۰- کیلو پاسکال تا ۴۰ - ۰ مگا پاسکال / ۰ - ۱- بار تا ۴۰۰ - ۰ بار مطلق: ۰ - ۱۰۰- کیلو پاسکال تا ۴۰ - ۰ مگا پاسکال / ۰ - ۱- بار تا ۴۰۰ - ۰ بار
حد پایین فشار (بار)	-۱
حد بالای فشار (بار)	۴۰۰
حد پایین فشار (psi)	-۱۴.۵
حد بالای فشار (psi)	۵۸۰۱.۵
دقت	≤ ± 0.25 %FS ≤ ± 0.5 %FS
پایداری در بلند مدت	≤ ±0.2 %FS
جزییات پایداری در بلند مدت	±0.2 %FS/به صورت سالانه
قابلیت تنظیم	خیر
زمان پاسخگویی	< 2 ms
خروجی	سیگنال جریانی ۴ تا ۲۰ میلی آمپر
ولتاژ تغذیه	از ۱۲ تا ۳۰ ولت دی سی
حد پایین دمای سیال (°C)	-۲۰
حد بالای دمای سیال (°C)	۸۰
درجه حفاظت	IP65
اتصال مکانیکی	G 1/4" G 1/2" 1/4" NPT 1/2" NPT M20x1.5 R1/4" R1/2"
دارای اسنابر فشار	خیر
جنس اتصال مکانیکی	فولاد ضد زنگ (۳۱۶) فولاد ضد زنگ (۳۰۴) (17-4 PH) فولاد ضد زنگ
مایع پرکننده	روغن سیلیکون
اتصال الکتریکی	Cable outlet Field housing with cable gland

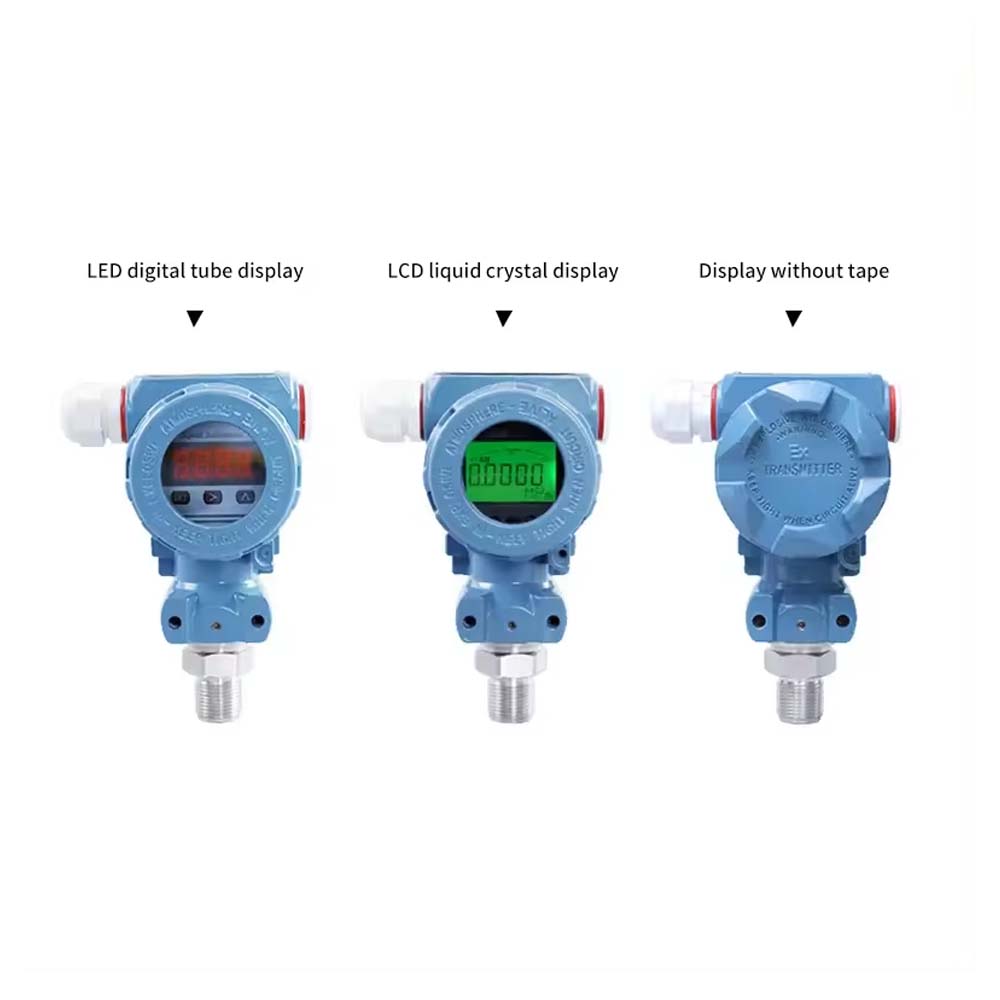

دارای نمایشگر	بله
درجه محافظت در برابر انفجار	Intrinsic Safety "i"

کاربردهای سنسور فشار Ziasiot سری PT216FS/FH/FM/FJ

کاربردها	صنایع
مهندسی فرآیند	نفت و گاز
تجهیزات میدان نفتی	شیمیایی
سکوهای نفتی	پتروشیمی
حفاری نفت و گاز	برق
آزمایشگاه‌های کالیبراسیون	انرژی
نظارت بر فشار در مناطق خطرناک	دریایی و کشتی‌سازی
اندازه‌گیری فشار مایع، بخار و گاز	مهندسی مکانیک و اتوماسیون
اندازه‌گیری سطح هیدرواستاتیک	ماشین‌سازی
آزمایشگاه	مواد اولیه
مناطق بالقوه خطرناک
سیستم خط لوله
تحقیق و بهره‌برداری نفت
تولید نفت و گاز بالادست
نظارت بر سطح در مخازن باز
نیروگاه آبی
فاضلاب
اکتشاف نفت

نام فایل	لینک دانلود
دیتاشیت
