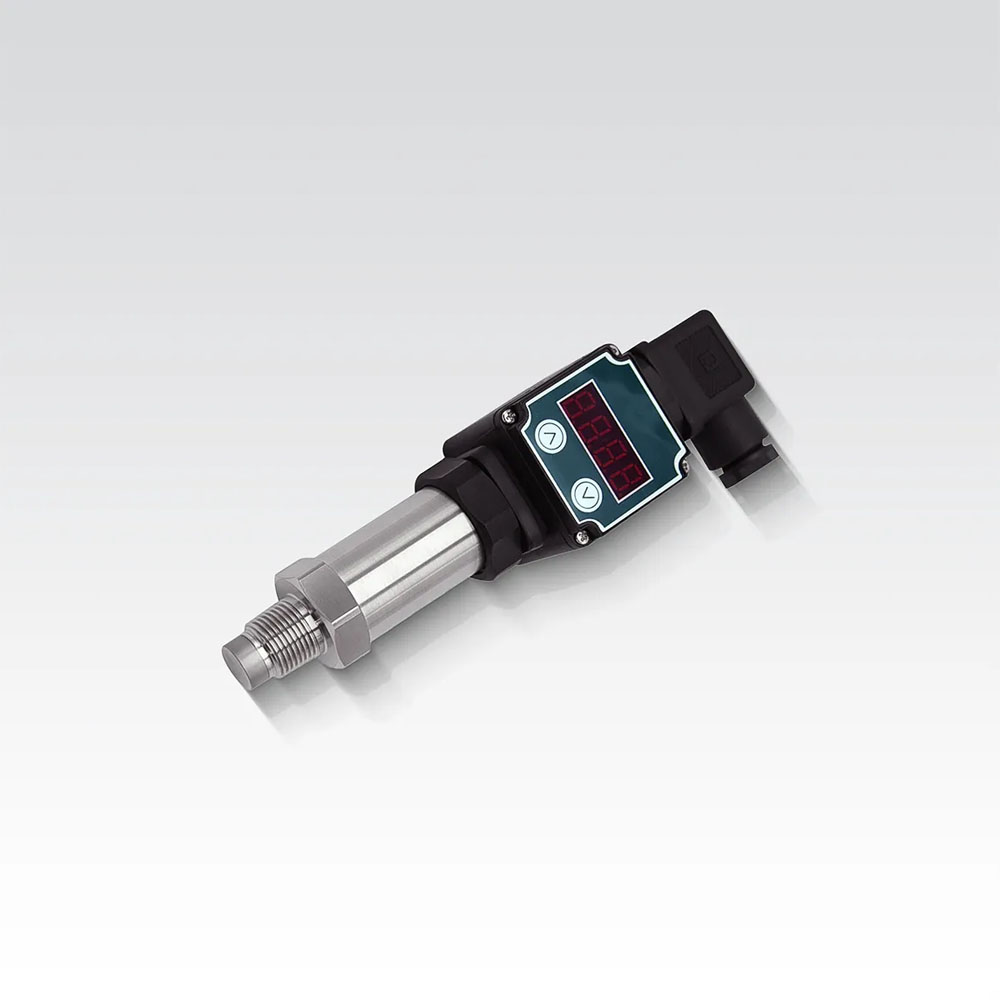

بررسی تخصصی ترانسمیتر فشار دیافراگمی Ziasiot سری PT216AS/AH/AM
اصل اندازه‌گیری فشار سیلیکونی دیفیوز در واقع هسته‌ی اصلی فناوری اندازه‌گیری در این ترانسمیتر فشار دیافراگمی است.
هنگامی که در دیتاشیت ذکر می شود ترانسمیتر فشار دیافراگمی از سنسور فشار سیلیکونی دیفیوز استفاده می‌کند، منظور این است که عنصر اصلی و حسگر داخلی آن، یعنی جایی که عمل اندازه‌گیری فشار انجام می‌شود، مبتنی بر فناوری سیلیکونی است که از طریق فرآیندهای میکروساخت (شبیه به ساخت تراشه‌های الکترونیکی) تولید می‌شود. در این روش، یک غشای نازک روی ویفر سیلیکونی ایجاد می‌شود و مقاومت‌های الکتریکی بسیار کوچکی (موسوم به استرین گیج‌ها) درون این غشا دیفیوز (نفوذ) داده می‌شوند. هنگامی که فشار به این غشا وارد می‌شود، خم شده و مقاومت این گیج‌ها تغییر می‌کند. این تغییر مقاومت به سیگنال الکتریکی تبدیل شده و در نهایت به عنوان مقدار فشار نمایش داده می‌شود.
مزایای فناوری سنسور فشار سیلیکونی دیفیوز:
♦ دقت و حساسیت بسیار بالا: این فناوری قادر است کوچک‌ترین تغییرات فشار را نیز تشخیص دهد.
♦ پایداری عالی: به‌ویژه زمانی که جبران‌سازی دمایی در طراحی لحاظ شده باشد.
♦ پاسخ‌دهی سریع: مناسب برای سیستم‌هایی با تغییرات سریع یا داینامیک.
♦ دامنه فشار گسترده: این سنسورها را می‌توان برای فشارهای بسیار پایین تا بسیار بالا طراحی کرد.
♦ ساختار فشرده و مقاوم: به دلیل حالت جامد بودن، دوام و مقاومت مکانیکی بالایی دارند.
معایب احتمالی:
♦ حساسیت به دما: حسگر سیلیکونی خام ممکن است در برابر تغییرات دما دچار انحراف شود، بنابراین نیاز به جبران‌سازی دمایی دقیق دارد (که در اکثر ترانسمیترهای مدرن لحاظ شده است).
♦ محدودیت در تماس مستقیم با سیالات خورنده: سیلیکون به تنهایی شکننده و نسبت به برخی سیالات صنعتی آسیب‌پذیر است، بنابراین معمولا باید از یک دیافراگم محافظ و مایع پرکننده استفاده شود.
♦ هزینه بالاتر نسبت به فناوری‌های ساده‌تر: به دلیل دقت و فرآیند ساخت پیچیده‌تر، قیمت تمام‌شده بالاتری دارد.
بنابراین اگر به دنبال ترانسمیتری هستید که دقیق، پایدار و قابل‌اعتماد باشد و بتواند در طیف گسترده‌ای از کاربردهای صنعتی عملکرد خوبی داشته باشد، حسگر فشار سیلیکونی دیفیوز انتخابی بسیار مناسب و حرفه‌ای است. در واقع، بسیاری از ترانسمیترهای پیشرفته برندهای معتبر دنیا از همین فناوری بهره می‌برند.
نوع فشار مرجع هنگام انتخاب مدل مناسب ترانسمیتر فشار برای کاربرد خاص شما اهمیت زیادی دارد.
ترانسمیتر فشار دیافراگمی سری PT216AS/AH/AM که درباره آن صحبت می‌کنیم، دو نوع فشار مرجع را پشتیبانی می‌کند:
- فشار نسبی (گیج)
فشار نسبی نسبت به فشار اتمسفر اندازه‌گیری می‌شود.
به بیان ساده، مقدار صفر آن با فشار هوای محیط اطراف تنظیم شده است.
بنابراین اگر نمایشگر ترانسمیتر فشار دیافراگمی گیج عدد ۰ بار را نشان دهد، یعنی فشار درون سیستم دقیقا برابر با فشار هوای اطراف است.
در اغلب کاربردهای روزمره از فشار گیج استفاده می‌شود؛ مانند فشار باد لاستیک، پمپ‌های آب، سیستم‌های تهویه مطبوع (HVAC) و سایر فرآیندهایی که با محیط آزاد در ارتباط هستند.
برای مثال اگر فشار اتمسفر برابر ۱ بار باشد و فشار واقعی در سیستم شما ۲ بار مطلق باشد، ترانسمیتر گیج مقدار ۱ بار را نمایش می‌دهد.
- فشار مطلق
فشار مطلق نسبت به خلأ کامل (یعنی صفر مطلق) اندازه‌گیری می‌شود.
در این حالت، فشار اتمسفر هیچ تاثیری بر خوانش دستگاه ندارد و ترانسمیتر همواره فشار را نسبت به خلأ اندازه‌گیری می‌کند.
در صنایعی که به دقت بسیار بالا نیاز دارند استفاده می‌شود؛ از جمله سیستم‌های خلأ، صنایع هوافضا، برخی فرآیندهای شیمیایی و علمی، فشار مطلق مورد استفاده قرار می‌گیرد.
برای مثال اگر فشار اتمسفر برابر ۱ بار و فشار واقعی سیستم ۲ بار باشد، ترانسمیتر فشار دیافراگمی مطلق مقدار ۲ بار را نمایش خواهد داد.
کدام مرجع فشار را انتخاب کنیم؟
با انتخاب گزینه‌ی متناسب با نوع فرآیند، می‌توانید از دقت و پایداری مطلوب اندازه‌گیری مطمئن باشید.
♦ اگر سیستم شما باز است، مانند مخازن یا فرآیندهایی که با جو در ارتباط‌اند، ترانسمیتر فشار دیافراگمی گیج، گزینه مناسب‌تری است.
♦ اگر با شرایط خلأ، محفظه‌های بسته، یا اندازه‌گیری‌های دقیق علمی سروکار دارید، ترانسمیتر فشار دیافراگمی مطلق، انتخاب بهتری خواهد بود.
محدوده اندازه‌گیری فشار به بازه‌ای از فشار گفته می‌شود که یک ترانسمیتر یا سنسور قادر به اندازه‌گیری دقیق آن است. این بازه معمولا از یک مقدار حداقل تا یک مقدار حداکثر مشخص تعریف می‌شود. انتخاب صحیح محدوده فشار متناسب با کاربرد، برای جلوگیری از آسیب به سنسور و تضمین دقت اندازه‌گیری بسیار حیاتی است.

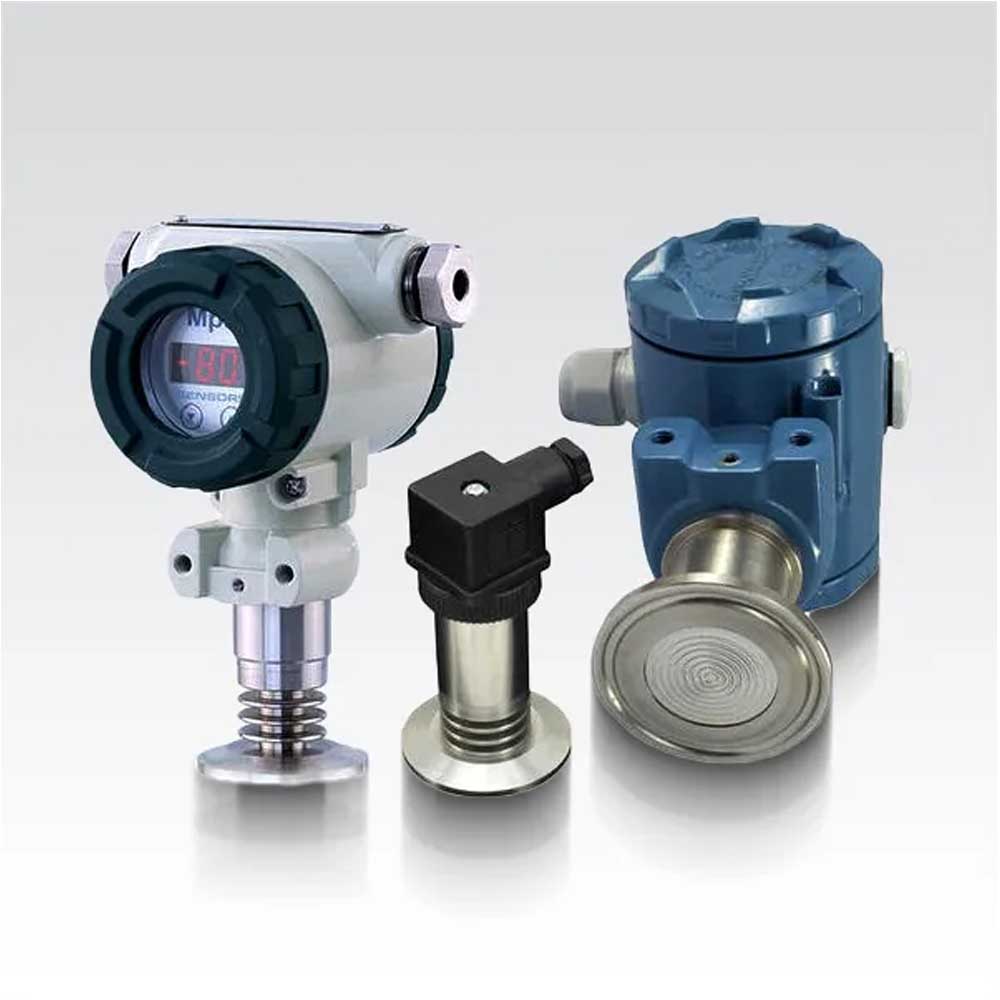

در مشخصات فنی این سری ترانسمیتر فشار دیافراگمی، دو نوع دیافراگم با دامنه‌های فشاری متفاوت ذکر شده‌اند:

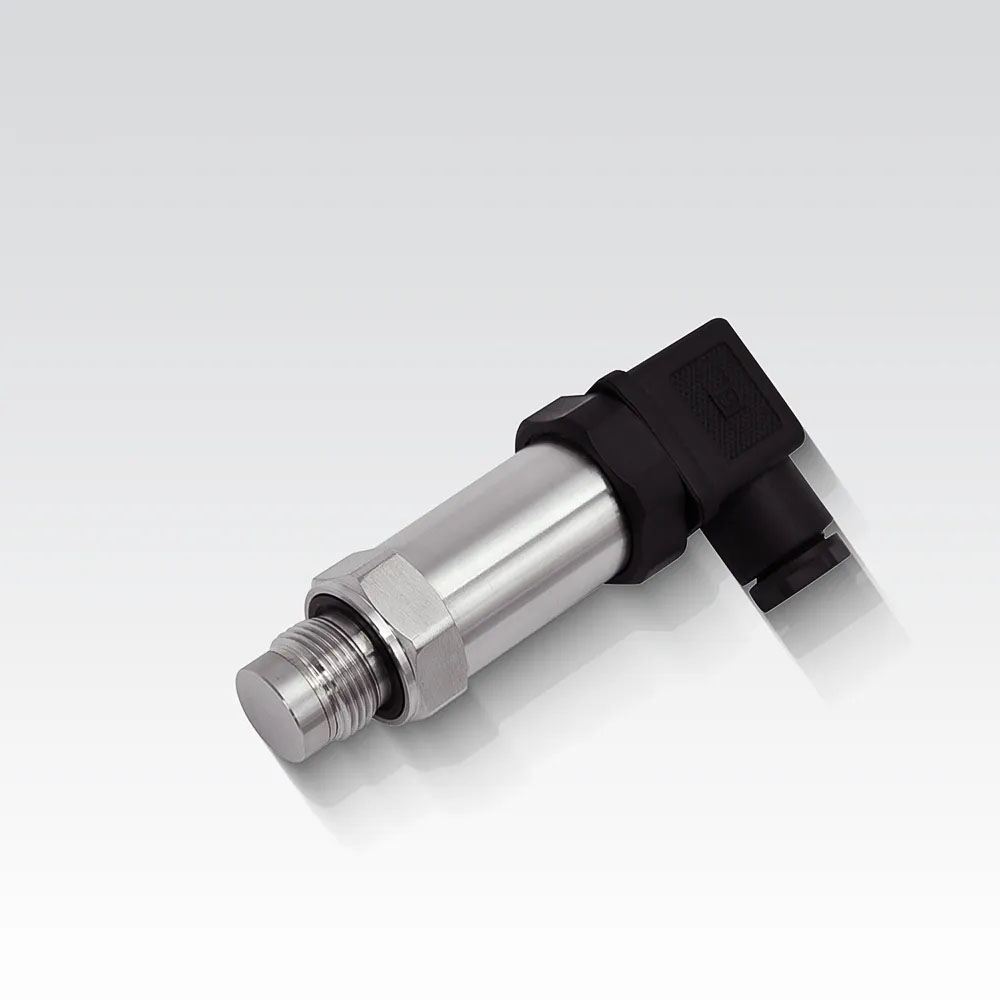

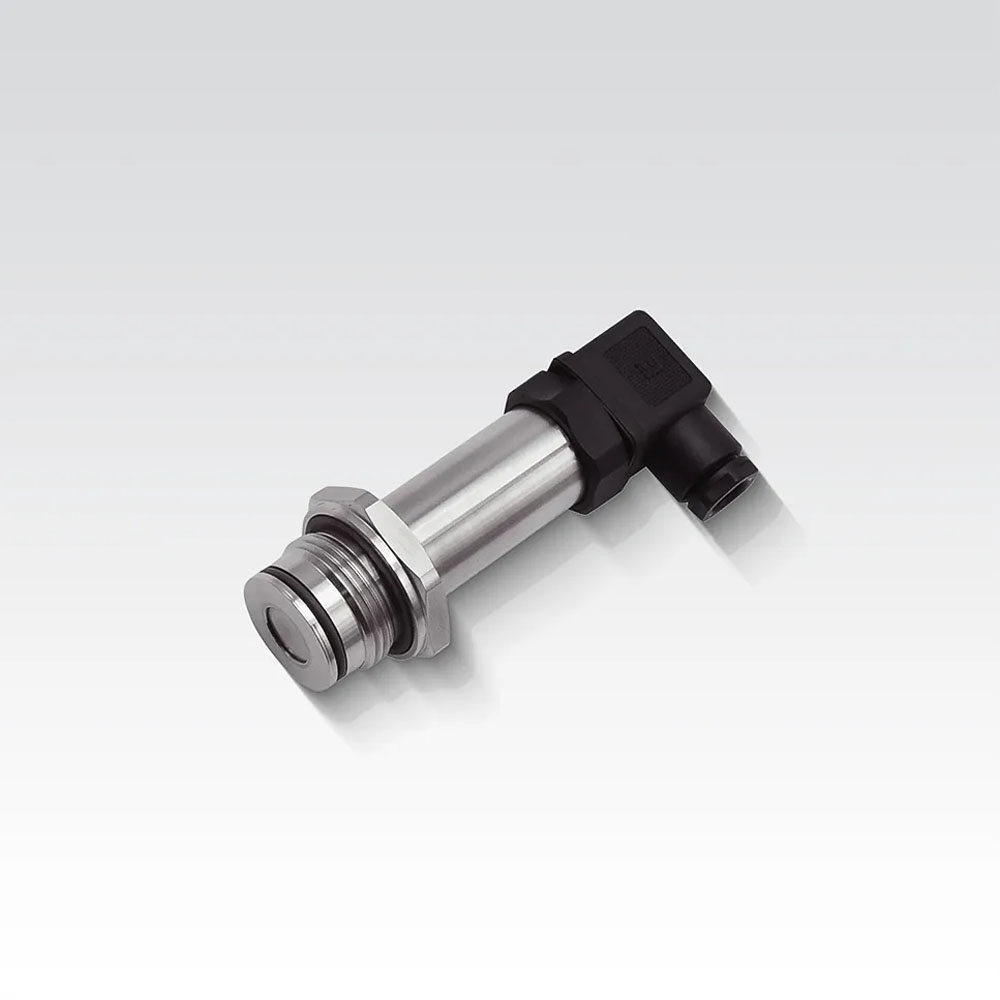

- دیافراگم داخلی / دیافراگم فلاش

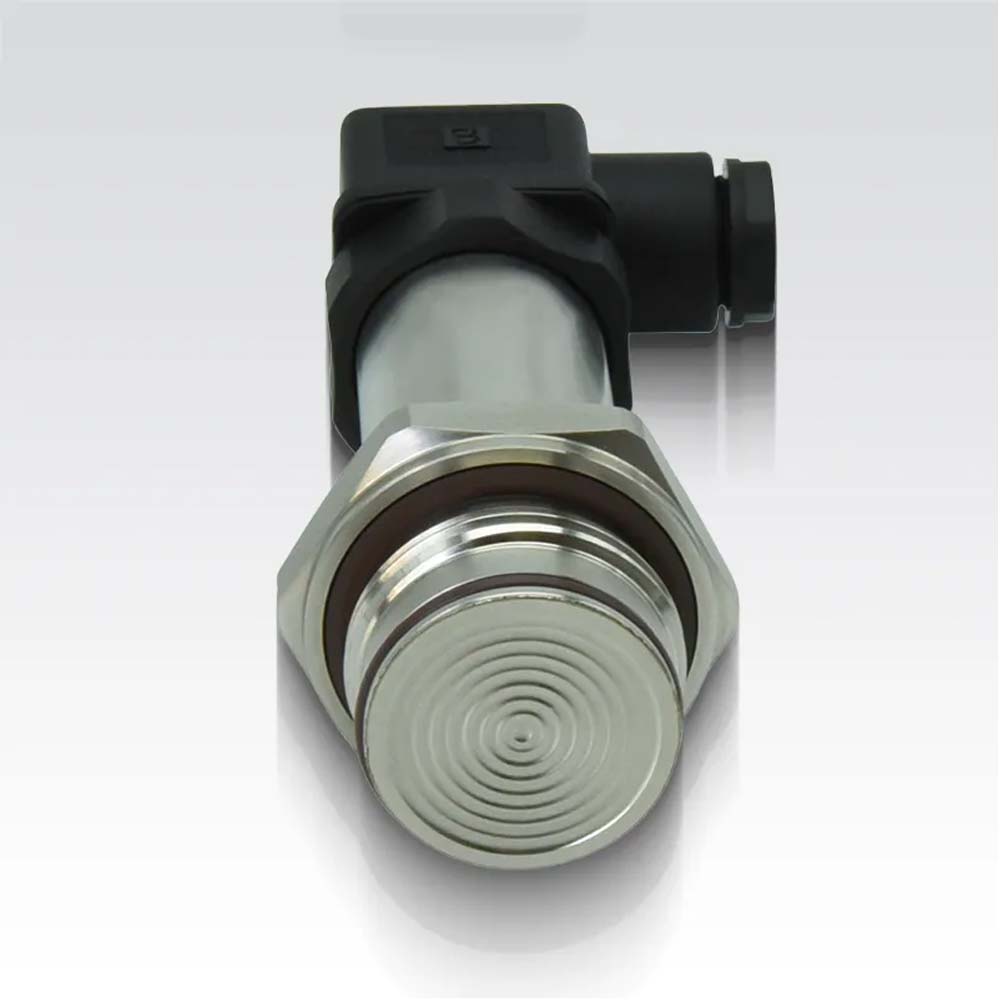

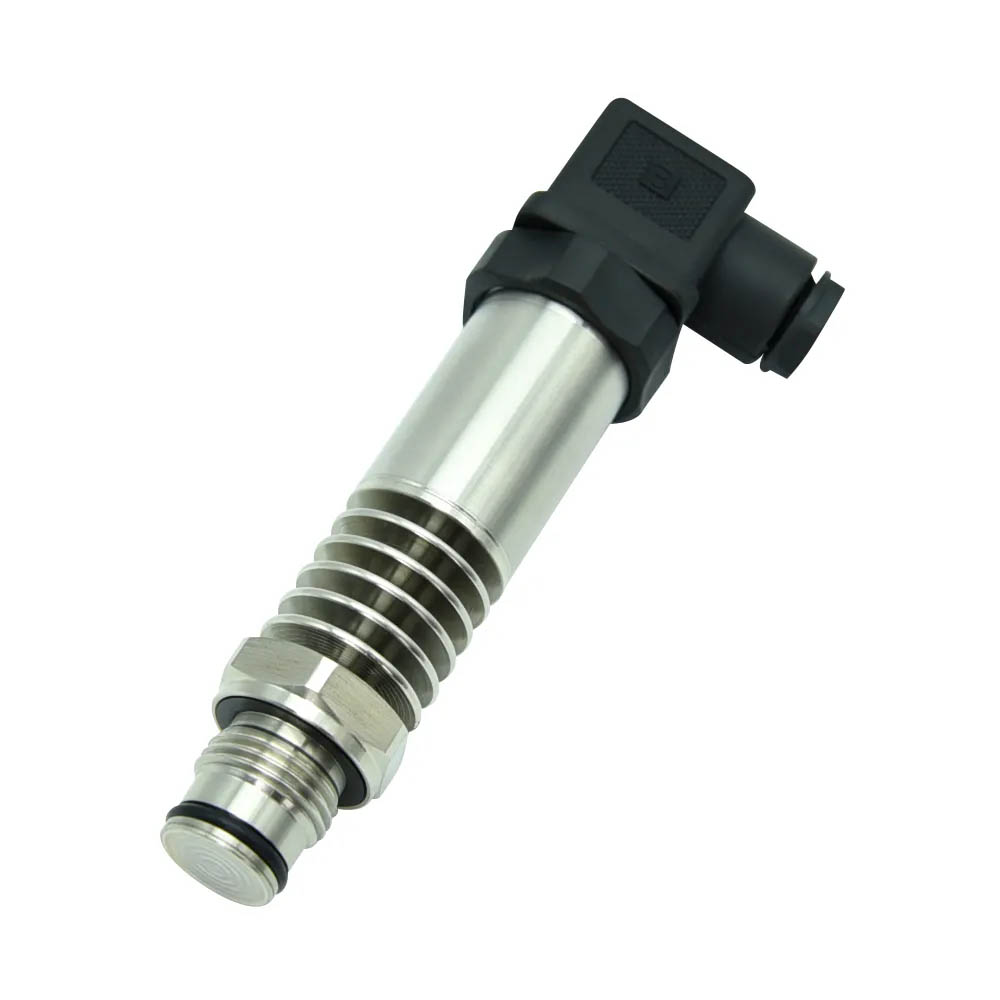

در این مدل، سطح دیافراگم با انتهای بدنه سنسور در یک سطح صاف قرار دارد. این ویژگی باعث می‌شود برای سیالات چسبناک، بلورپذیر یا مستعد گرفتگی مانند خمیرها، دوغاب‌ها یا روغن‌های خوراکی سنگین، بسیار مناسب باشد.
محدوده فشار: از خلأ کامل ۱- بار تا فشار بسیار بالا تا ۴۰۰ بار یا ۴۰ مگا پاسکال
این گستره بالا به معنای آن است که این مدل بسیار همه‌کاره بوده و برای کاربردهایی با فشار بسیار کم تا بسیار زیاد، مثل سیستم‌های هیدرولیکی، ماشین‌آلات سنگین، یا تزریق مواد شیمیایی مناسب است.

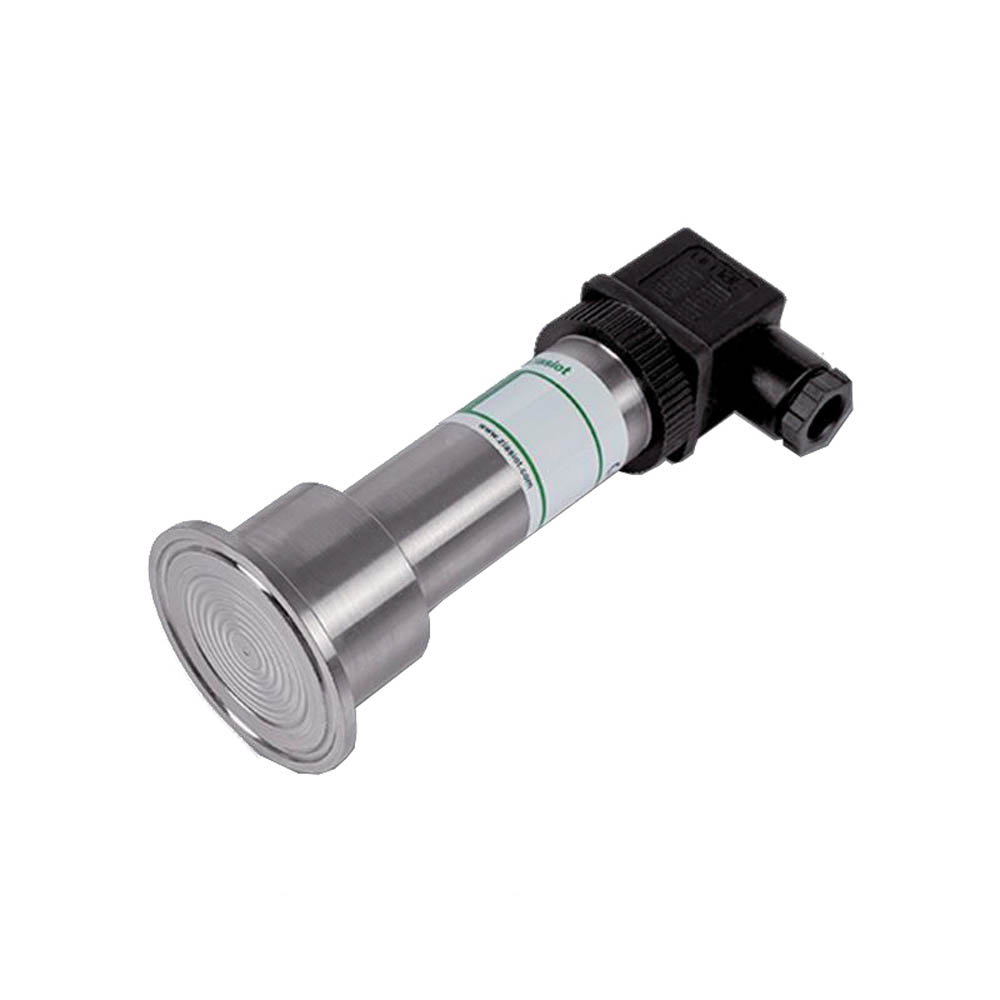

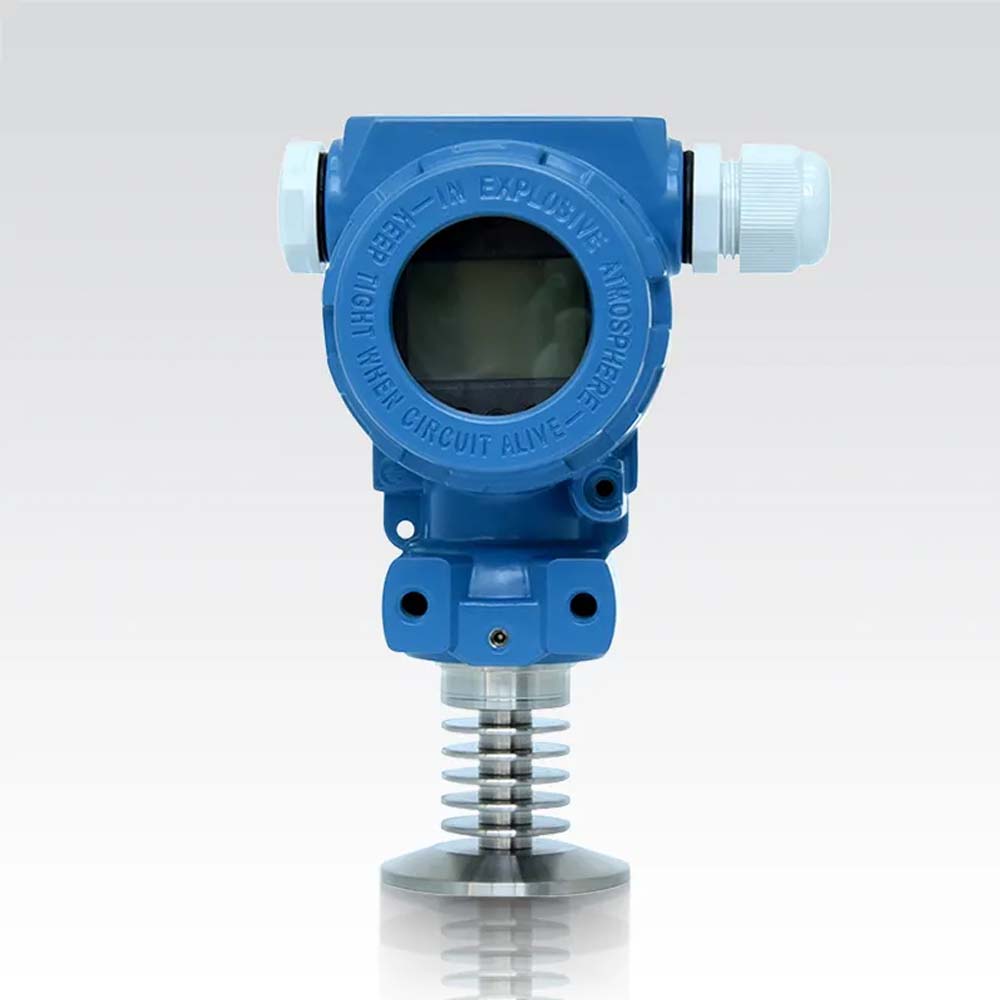

- دیافراگم مخصوص کاربرد بهداشتی
این مدل به‌طور ویژه برای کاربردهای بهداشتی مانند صنایع غذایی، لبنیات و داروسازی، جایی که نظافت و استریلیزاسیون اهمیت بالایی دارد، طراحی شده است.
محدوده فشار: از خلأ کامل ۱- بار تا حداکثر ۴۰ بار یا ۴ مگا پاسکال
محدوده‌ی حداکثری کمتر نسبت دیافراگم داخلی / دیافراگم فلاش به این دلیل است که دیافراگم‌های بهداشتی معمولا نازک‌تر و ظریف‌تر هستند و تمرکز آن‌ها بر پاکیزگی و مقاومت در برابر آلودگی است، نه تحمل فشارهای بسیار بالا.
در نتیجه هر دو مدل توانایی اندازه‌گیری فشار از خلأ را دارند، اما تفاوت اصلی در حداکثر فشار قابل تحمل و نوع کاربرد آن‌ها است.
دقت یکی از مهم‌ترین ویژگی‌هایی است که باید هنگام انتخاب ترانسمیتر فشار دیافراگمی مورد توجه قرار گیرد، به‌ویژه زمانی که با اندازه‌گیری‌های دقیق سروکار دارید. حال اجازه دهید این موضوع را به صورت دقیق و قابل فهم توضیح دهیم تا تأثیر آن بر خوانش فشار و معنای اصطلاحات ذکرشده در دیتاشیت به‌خوبی مشخص شود.
دقت برای ترانسمیتر فشار دیافراگمی سری PT216AS/AH/AM با سه میزان 0.125±%FS و 0.25±%FS و 0.5±%FS مشخص می‌شود. عبارت %FS مخفف درصدی از بازه کامل اندازه‌گیری (Full Scale) است. به‌عنوان مثال، اگر محدوده اندازه‌گیری ترانسمیتر ۰ تا ۱۰۰ بار باشد، بازه کامل آن ۱۰۰ بار در نظر گرفته می‌شود.
حال اگر دقت ترانسمیتر 0.125±%FS باشد، یعنی ممکن است مقدار اندازه‌گیری شده تا حداکثر ۰.۱۲۵± بار با مقدار واقعی اختلاف داشته باشد. به همین ترتیب، 0.25±%FS معادل ۰.۲۵± بار و 0.5±%FS معادل ۰.۵± بار خواهد بود (برای محدوده ۱۰۰ بار).
سطوح مختلف دقت معمولا بسته به مدل یا تنظیمات خاص ترانسمیتر فشار دیافراگمی ارائه می‌شوند و انتخاب آن به نیاز سطح دقت در کاربرد موردنظر بستگی دارد.
این دقت چه تأثیری بر خوانش فشار دارد؟
دقت بیان می‌کند که خروجی ترانسمیتر فشار دیافراگمی تا چه اندازه می‌تواند از مقدار واقعی فشار انحراف داشته باشد، و این انحراف در قالب درصدی از بازه کامل تعریف می‌شود.
طبیعتا دقت‌های بالاتر برای کاربردهایی که نیاز به اندازه‌گیری بسیار دقیق دارند توصیه می‌شود، ولی در عوض قیمت بیشتری نیز دارند. در مقابل، دقت‌های پایین‌تر برای کاربردهای عمومی‌تر یا کم‌اهمیت‌تر از نظر دقت، مناسب و اقتصادی‌تر هستند.
سیگنال خروجی یکی از مهم‌ترین مشخصه‌های ترانسمیتر فشار دیافراگمی است، زیرا تعیین می‌کند که چگونه این دستگاه با سیستم کنترل یا ابزارهای اندازه‌گیری شما ارتباط برقرار می‌کند. هر نوع سیگنال خروجی مزایا و کاربردهای خاص خود را دارد. ترانسمیتر فشار دیافراگمی سری PT216AS/AH/AM سه نوع خروجی ارائه می‌دهد:
- سیگنال جریانی ۴ تا ۲۰ میلی آمپر
این نوع خروجی به‌صورت جریان آنالوگ در یک حلقه جریان (current loop) منتقل می‌شود. مقدار ۴ میلی‌آمپر نشان‌دهنده فشار صفر و ۲۰ میلی‌آمپر نشان‌دهنده حداکثر فشار قابل اندازه‌گیری است.
مزایا:
♦ مناسب برای انتقال در مسافت‌های طولانی بدون افت سیگنال
♦ مقاوم در برابر نویز و تداخل الکترومغناطیسی
♦ گزینه‌ای ایده‌آل برای محیط‌های صنعتی و شرایط سخت
- سیگنال ولتاژی ۰ تا ۱۰ ولت
در این حالت، فشار به‌صورت ولتاژ از ۰ تا ۱۰ ولت نمایش داده می‌شود؛ صفر ولت معادل فشار صفر و ۱۰ ولت معادل فشار حداکثر است.
مزایا:
♦ دقت بیشتر در کاربردهای نزدیک و در سیستم‌های کنترلی
♦ مناسب برای اتصال به PLC، کنترلرها و سایر تجهیزات الکترونیکی
- سیگنال ولتاژی ۰ تا ۵ ولت
همانند خروجی ۰ تا ۱۰ ولت است، با این تفاوت که بازه ولتاژ در این‌جا نصف است و برای تجهیزات با نیاز ولتاژ پایین طراحی شده است.
مزایا:
♦ مصرف توان پایین‌تر
♦ مناسب برای کاربردهای ساده‌تر و اقتصادی‌تر
جهت انتخاب خروجی مناسب نکات زیر قابل توجه می‌باشند:
- اگر محیط کاری صنعتی، پرنویز یا مسافت انتقال سیگنال زیاد است خروجی جریانی ۲۰ – ۴ میلی‌آمپر بهترین گزینه است.
- اگر دقت بالا در مسافت کوتاه و اتصال به تجهیزات الکترونیکی هدف است، خروجی ۱۰ – ۰ ولت دی سی توصیه می‌شود.
- اگر با سیستم‌های کم‌مصرف یا ساده کار می‌کنید، خروجی ۵ – ۰ ولت دی سیگزینه‌ای مناسب و مقرون‌به‌صرفه خواهد بود.
محدوده دمای سیال یکی از مشخصه‌های مهم در انتخاب ترانسمیتر فشار است، به‌ویژه در کاربردهایی که سیال تحت اندازه‌گیری ممکن است بسیار سرد یا بسیار داغ باشد. این مشخصه به‌صورت مستقیم بر دقت عملکرد، طول عمر و پایداری ترانسمیتر تاثیر می‌گذارد.
در سری PT216AS/AH/AM این بازه نشان می‌دهد که ترانسمیتر فشار دیافراگمی می‌تواند در تماس مستقیم با سیالی قرار گیرد که دمای آن بین ۲۰- درجه سانتیگراد تا ۱۶۰ درجه سانتیگراد است، بدون آن‌که عملکرد آن مختل شود یا آسیبی به ساختار آن وارد گردد.
♦ در دمای پایین (۲۰- درجه سانتیگراد): این قابلیت مناسب کاربردهایی مانند سردخانه‌ها، محیط‌های بیرونی در اقلیم‌های سرد، یا فرآیندهای صنعتی در دمای پایین است.
♦ در دمای بالا (۱۶۰ درجه سانتیگراد): ترانسمیتر می‌تواند در مجاورت سیالاتی با دمای بالا، مانند بخار، مواد شیمیایی داغ، یا مایعات فرایندی در صنایع نفت و گاز، غذایی و دارویی بدون مشکل عمل کند.
اگر دمای سیال خارج از این محدوده باشد:
♦ دقت اندازه‌گیری کاهش می‌یابد.
♦ خرابی‌هایی مانند انبساط، تغییر شکل دیافراگم یا آسیب به اجزای داخلی ممکن است رخ دهد.
♦ عمر مفید تجهیز کاهش پیدا می‌کند.
در صورت دمای بالاتر یا پایین‌تر از محدوده دمای سیال برای ترانسمیتر فشار دیافراگمی، راهکارهای زیر قابل ارائه می‌باشد:

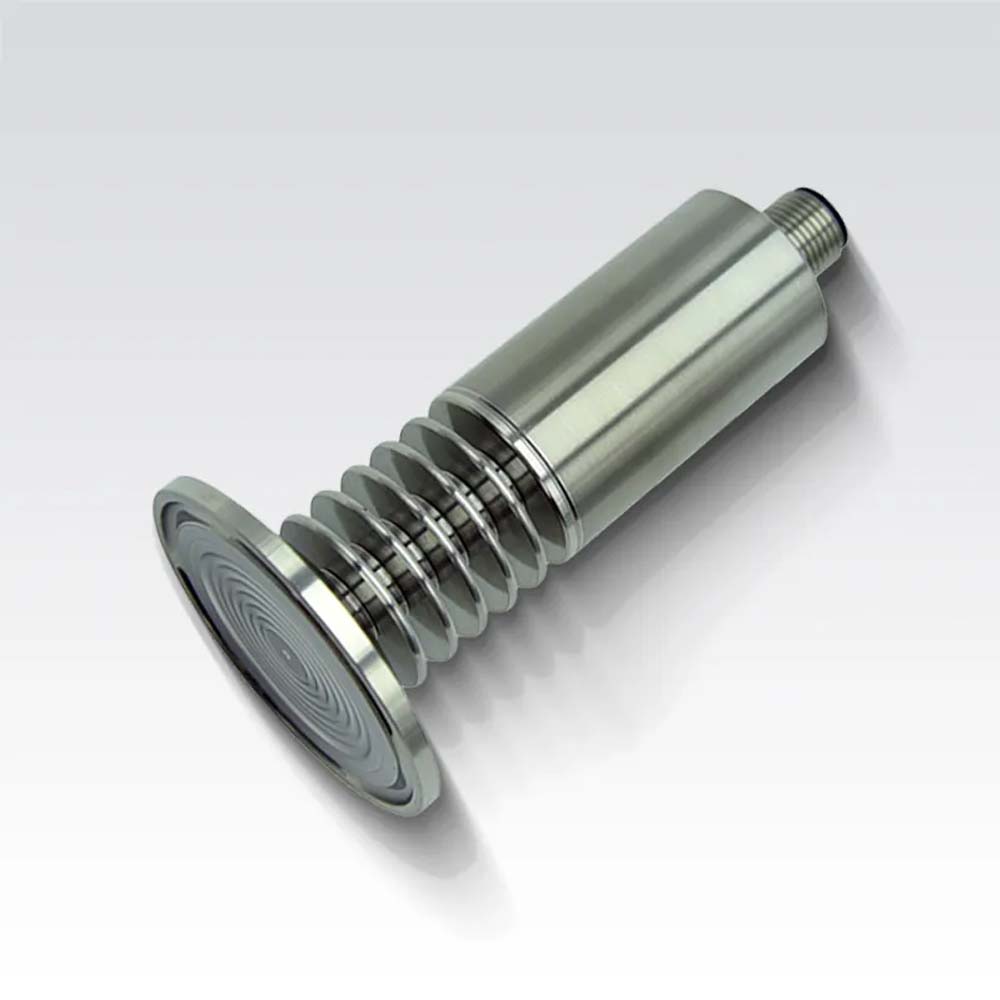

- استفاده از سیفون، هیت‌سینک یا لوله‌های خنک‌کننده برای محافظت از ترانسمیتر فشار دیافراگمی
- انتخاب ترانسمیترهایی با محدوده دمایی بالاتر یا طراحی مخصوص برای شرایط دمایی شدید
بنابراین، دانستن محدوده دمای سیال کمک می‌کند ترانسمیتر فشار دیافراگمی را طوری انتخاب کنید که هم در شرایط واقعی به‌درستی کار کند و هم طول عمر بالایی داشته باشد.
رتبه‌بندی IP یا Ingress Protection یکی از مهم‌ترین شاخص‌ها برای ارزیابی مقاومت تجهیزات صنعتی در برابر نفوذ گردوغبار و مایعات است. رتبه‌ی IP67 که برای این سری ترانسمیتر فشار دیافراگمی ذکر شده، بیانگر سطح بالایی از محافظت است که آن را برای استفاده در محیط‌های صنعتی سخت کاملا مناسب می‌سازد. بیایید این کد را به‌صورت دقیق‌تر بررسی کنیم:
- رقم اول، ۶: محافظت در برابر اجسام جامد (گردوغبار)
♦ عدد ۶ نشان‌دهنده بالاترین سطح حفاظت در برابر نفوذ ذرات جامد است.
♦ ترانسمیتر کاملا غباربند (dust-tight) است.
♦ هیچ نوع گردوغبار یا ذره‌ای، حتی ریزترین ذرات، نمی‌تواند وارد دستگاه شود.
♦ این ویژگی آن‌را برای کار در محیط‌های بسیار آلوده، کارگاه‌ها، معادن یا پالایشگاه‌ها ایده‌آل می‌کند.
- رقم دوم، ۷: محافظت در برابر نفوذ آب
♦ عدد ۷ به این معنی است که ترانسمیتر می‌تواند به‌طور موقت در آب غوطه‌ور شود:
♦ تحمل غوطه‌وری تا عمق ۱ متری به مدت ۳۰ دقیقه را دارد.
♦ در برابر باران شدید، شست‌وشو با آب، یا حتی افتادن اتفاقی در گودال یا محیط‌های خیس مقاوم است.
این سطح از محافظت نشان می‌دهد که ترانسمیتر فشار دیافراگمی در برابر هرگونه گردوغبار و نیز قرار گرفتن موقت در آب مقاوم است. بنابراین:
- برای نصب در محیط‌های بیرونی، خطوط تولید مرطوب، کارخانجات مواد غذایی، صنایع شیمیایی و سایر فضاهای صنعتی کاملا مناسب است.
- نیازی به پوشش اضافی یا جعبه محافظ ندارد، زیرا بدنه خود دستگاه دارای استاندارد حفاظتی بالاست.
- در نتیجه، IP67 تضمین می‌کند که ترانسمیتر فشار دیافراگمی سری PT216AS/AH/AM شما حتی در شرایط سخت محیطی هم دقیق، بادوام و ایمن باقی خواهد ماند.
بازه دمایی دیافراگم یکی از مهم‌ترین مشخصه‌های فنی در ترانسمیترهای فشار است، به‌ویژه زمانی که سیال مورد اندازه‌گیری در دماهای بالا یا پایین جریان دارد. منظور از بازه دمایی دیافراگم، محدوده‌ای از دماست که دیافراگم (غشای حساس به فشار) می‌تواند بدون آسیب دیدن یا کاهش دقت عملکرد، در تماس مستقیم با سیال در آن شرایط دمایی باقی بماند.
ترانسمیتر فشار دیافراگمی سری PT216AS/AH/AM محدوده دمای دیافراگم از ۲۰- تا ۱۶۰+ درجه سانتیگراد می‌باشد.
۲۰- درجه سانتیگراد به این معناست که دیافراگم می‌تواند بدون تغییر در عملکرد، در تماس با سیالی قرار بگیرد که دمای آن تا منفی ۲۰ درجه کاهش یافته است. این ویژگی در صنایعی مانند سردخانه‌ها، صنایع پتروشیمی در مناطق سردسیر، یا کاربردهای فضای باز بسیار کاربردی است.
۱۶۰+ درجه سانتیگراد به این معناست که دیافراگم قادر است در برابر سیالی با دمای بسیار بالا تا ۱۶۰ درجه سانتیگراد مقاومت کرده و همچنان اندازه‌گیری دقیقی ارائه دهد. این ویژگی برای فرایندهای بخار، صنایع غذایی با پخت تحت فشار، یا صنایع شیمیایی با واکنش‌های گرم بسیار حائز اهمیت است.
چرا محدوده دمای دیافراگم موضوع مهم است؟
دیافراگم به‌طور مستقیم با سیال تماس دارد، بنابراین اگر دمای سیال خارج از محدوده قابل تحمل دیافراگم باشد، ممکن است دچار تغییر شکل، خرابی یا خطای اندازه‌گیری شود.
با داشتن بازه‌ای گسترده از ۲۰- تا ۱۶۰+ درجه سانتیگراد، این ترانسمیتر فشار دیافراگمی برای طیف گسترده‌ای از شرایط عملیاتی طراحی شده است. این مزیت باعث می‌شود در صنایع مختلفی مانند نفت و گاز، تولید مواد غذایی، داروسازی، و صنعت نیروگاهی قابل استفاده باشد.

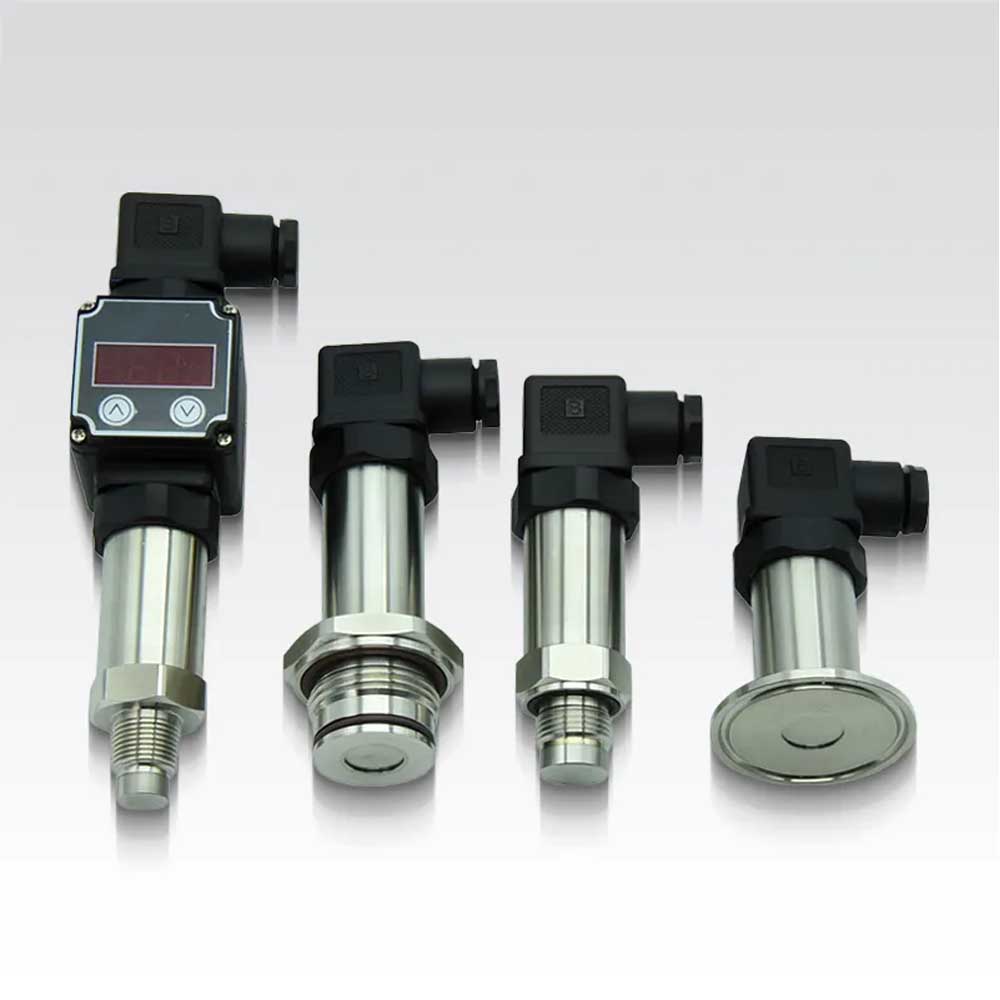

اتصال مکانیکی (Mechanical Connection) یکی از عناصر کلیدی هنگام انتخاب ترانسمیتر فشار است، زیرا مشخص می‌کند که دستگاه چگونه باید به لوله‌کشی یا تجهیزات فرآیند متصل شود. انتخاب نوع اتصال صحیح، تضمین می‌کند که نصب ترانسمیتر فشار دیافراگمی؛ ایمن، سازگار با سیستم، بدون نشتی و مطابق با استانداردهای صنعتی یا بهداشتی باشد.
اتصال مکانیکی به نوع رزوه یا سیستم نصب اشاره دارد که برای اتصال فیزیکی ترانسمیتر فشار به سیستم فرآیندی (مثل لوله‌کشی، مخازن یا تجهیزات صنعتی) استفاده می‌شود. ترانسمیتر فشار دیافراگمی سری PT216AS/AH/AM از ۱۰ نوع مختلف اتصال مکانیکی پشتیبانی می‌کند:

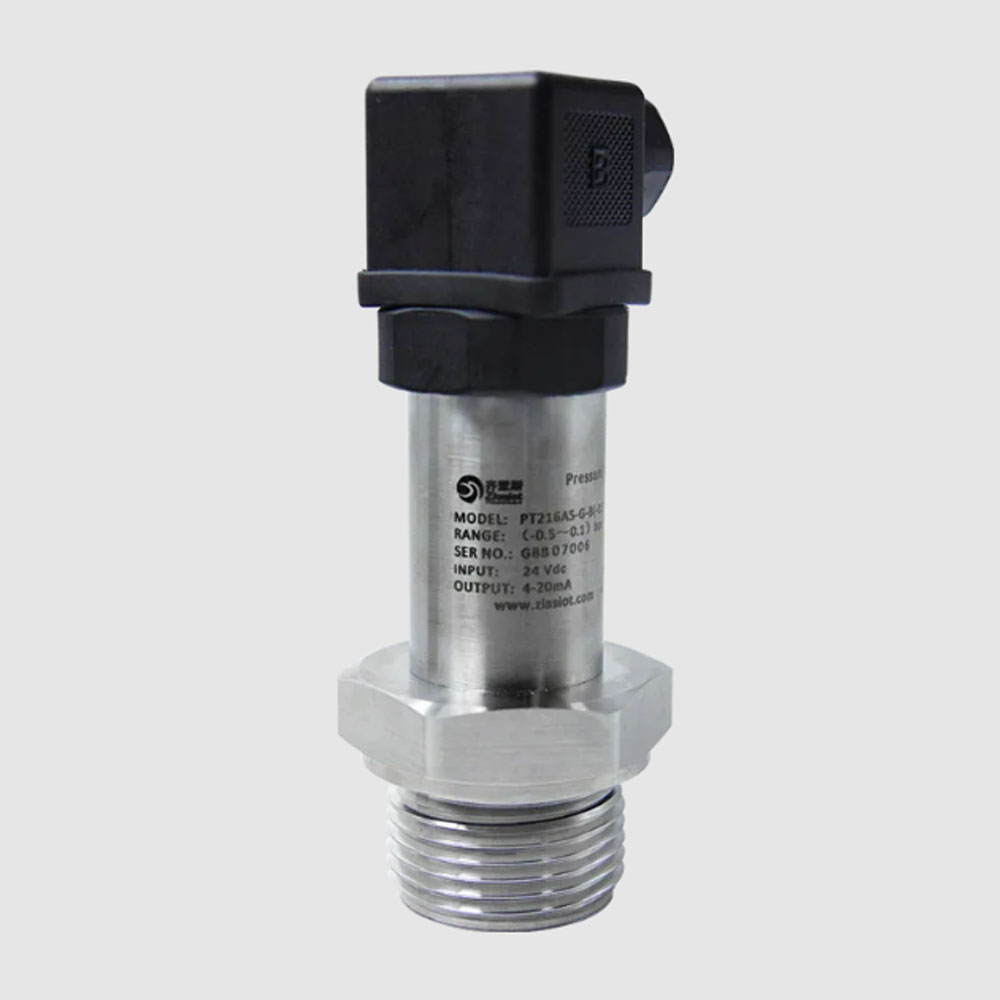

- “G 1″، G 3/4″، G 1/2: این‌ها رزوه‌های استاندارد BSP (British Standard Pipe) هستند و بیشتر در اروپا کاربرد دارند. عدد کنار حرف G نشان‌دهنده اندازه اسمی رزوه است. این رزوه‌ها مناسب برای نصب ترانسمیتر فشار دیافراگمی روی لوله‌ها یا شیرآلات در صنایع عمومی می‌باشد.
♦ “G 1: رزوه ۱ اینچ
♦ “G 3/4: رزوه ۳/۴ اینچ
♦ “G 1/2: رزوه ۰.۵ اینچ
- M20×1.5: این نواع اتصال مکانیکی، رزوه‌ای با قطر ۲۰ میلی‌متر و گام رزوه ۱.۵ میلی‌متر می‌باشد و در کاربردهای صنعتی سبک‌تر یا جایی که فضا محدود است، استفاده می‌شود.

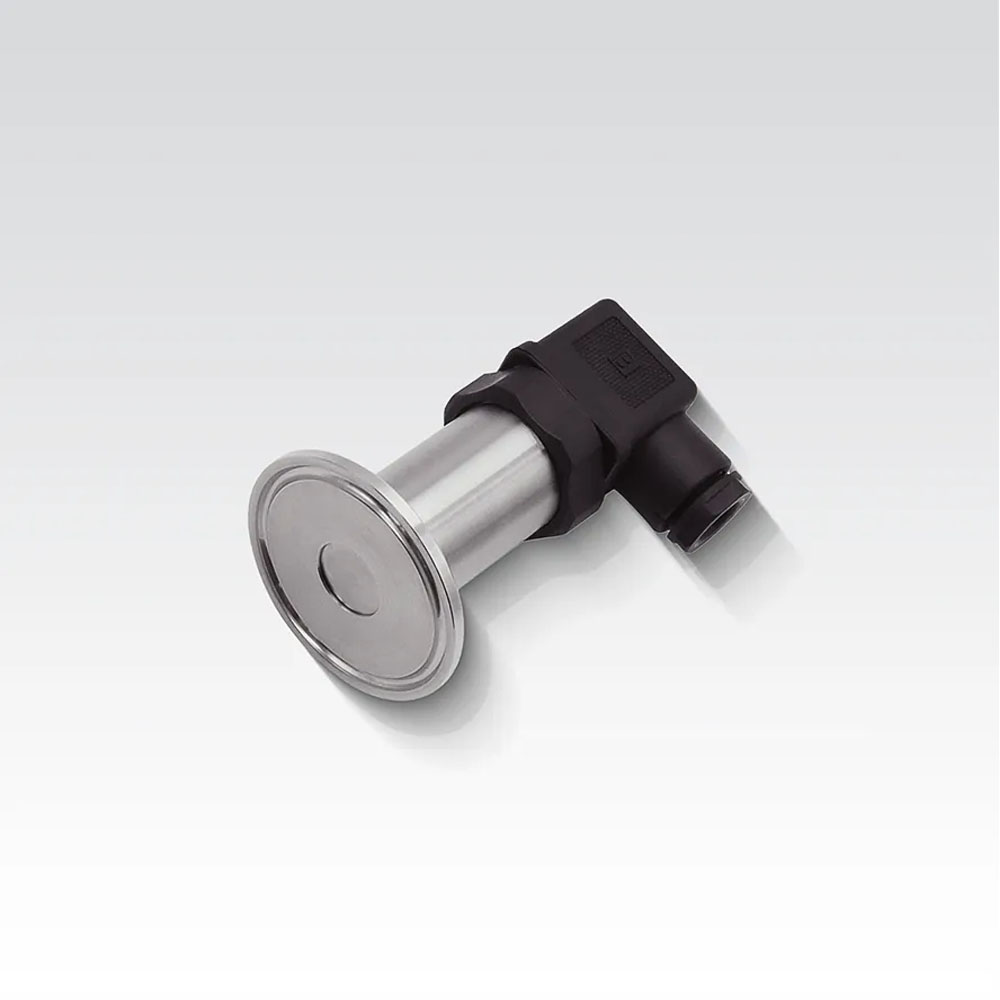

- Clamp: در این گزینه، اتصال به کمک یک گیره فلزی انجام می‌شود و استفاده از آن در صنایع غذایی، دارویی و بهداشتی رایج است، چون به راحتی باز و بسته شده و امکان شستشوی آسان دارد.
- Tri-Clamp: نوع خاصی از اتصال Clamp با سه شیار است که در فرآیندهای بهداشتی پرکاربرد می‌باشد. همچنین برای صنایعی ایده‌آل است که نیاز به تمیزکاری سریع و مداوم دارند، مانند تولید نوشیدنی‌ها، لبنیات و داروسازی.
- ®Varivent: این نوع اتصال مکانیکی، یک سیستم اتصال بهداشتی حرفه‌ای و ثبت‌شده است و بیشتر در صنایع لبنی، غذایی و آشامیدنی استفاده می‌شود. زیرا امکان جداسازی آسان و طراحی شده برای شرایط کاملا بهداشتی را دارد.
- Dairy Pipe: نوع خاصی از اتصال رزوه‌ای یا فلنجی مخصوص صنعت لبنیات است. از ویژگی‌های این نوع اتصال می‌توان به ضد نشت، قابل شستشو و طراحی شده برای رعایت استانداردهای بهداشتی اشاره کرد.
- DRD (Dairy Ready Design): در این گزینه طراحی خاص برای سیستم‌هایی که نیاز به باز و بسته شدن سریع دارند، وجود دارد و کاربرد آن در کارخانه‌های شیر، نوشیدنی، و غذاهای آماده بسیار رایج است.
- Flange: اتصال فلنجی با پیچ و مهره که در صنایع سنگین پرکاربرد می‌باشد و برای فشارهای بالا و نصب‌های مستحکم روی مخازن و خطوط فرآیند مناسب است.
اتصال مکانیکی نقش مهمی در پایداری نصب، جلوگیری از نشتی، تحمل فشار، و حفظ دقت اندازه‌گیری دارد. انتخاب صحیح نه‌تنها باعث افزایش عمر مفید ترانسمیتر فشار دیافراگمی می‌شود، بلکه ایمنی سیستم و کیفیت فرآیند شما را نیز تضمین می‌کند.
جنس اتصالات مکانیکی در ترانسمیتر فشار دیافراگمی سری PT216AS/AH/AM می‌تواند از دو ماده مختلف باشد. انتخاب جنس فولاد در بخش‌هایی مثل اتصالات مکانیکی ترانسمیتر فشار، نقش مهمی در دوام، مقاومت در برابر خوردگی، و قابلیت اطمینان دستگاه در شرایط محیطی مختلف دارد. دو نوع متداولی که در این زمینه استفاده می‌شوند، فولاد ضد زنگ ۳۰۴ و فولاد ضد زنگ ۳۱۶ هستند. بیایید دقیق‌تر بررسی کنیم تا تفاوت‌هایشان را بهتر درک کنیم.
وقتی صحبت از فولاد ۳۰۴رو ۳۱۶ می‌شود، منظور دو درجه مختلف از فولاد ضد زنگ است که در ساخت قطعاتی مانند اتصالات مکانیکی، بدنه ترانسمیتر، و قطعاتی که با سیال در تماس هستند به‌کار می‌روند. تفاوت این دو نوع، بیشتر در ترکیب شیمیایی و مقاومت‌شان در برابر خوردگی است.
- در ترکیب شیمیایی فولاد ضد زنگ ۳۰۴ حدود ۱۸ درصد کروم و ۸ درصد نیکل وجود دارد. از ویژگی‌های این ماده به موارد زیر می‌توان پرداخت:
♦ مقاومت خوب در برابر خوردگی در محیط‌های ملایم و صنعتی معمولی
♦ در حالت آنیل‌شده (پخت حرارتی) غیرمغناطیسی، مناسب برای صنایع حساس مانند داروسازی و غذایی
♦ شکل‌پذیری و جوش‌کاری آسان، برای تولید و ساخت بسیار مناسب و مقرون‌به‌صرفه
♦ استفاده از این ماده در صنایع غذایی، نوشیدنی، و تولید عمومی بسیار رایج است و انتخابی عالی برای محیط‌هایی که خوردگی شدید وجود ندارد.
- ترکیب شیمیایی فولاد ضد زنگ ۳۱۶ مشابه ۳۰۴ است، اما دارای ۲ تا ۳ درصد مولیبدن نیز می‌باشد. برخی از ویژگی‌های این ماده عبارت است از:
♦ مقاومت بسیار بالاتر در برابر خوردگی، به‌ویژه در محیط‌های حاوی کلرید (مثل آب نمک یا محیط‌های شیمیایی)
♦ مقاوم در برابر خوردگی حفره‌ای و موضعی (Pitting & Crevice)
♦ استحکام بالاتر در شرایط سخت و خورنده
♦ فولاد ضد زنگ ۳۱۶ در محیط‌های دریایی، صنایع شیمیایی، داروسازی و غذایی مورد استفاده قرار می‌گیرد و برای مکان‌هایی که دستگاه با رطوبت بالا، مواد شیمیایی، یا نمک در تماس است، ایده‌آل می‌باشد.
اگر ترانسمیتر فشار دیافراگمی را در محیطی استفاده می‌کنید که در آن رطوبت بالا، بخار، کلراید، یا مواد شیمیایی وجود دارد، حتما به سمت استفاده از فولاد ضد زنگ ۳۱۶ بروید. اما اگر کاربرد عمومی یا در فضای کنترل‌شده دارید، استیل ۳۰۴ کاملا کافی و اقتصادی‌تر خواهد بود.
مایع پرکننده (Filling Fluid) مایعی است که داخل محفظه ترانسمیتر فشار بین دیافراگم و سنسور اصلی قرار می‌گیرد. این مایع وظیفه دارد فشار واردشده از سیال فرآیندی را به‌طور دقیق و یکنواخت به سنسور منتقل کند تا اندازه‌گیری فشار با دقت بالا انجام شود. انتخاب نوع مایع پرکننده به کاربرد، نوع سیال فرآیندی، دمای محیط و الزامات بهداشتی یا صنعتی بستگی دارد.
در ترانسمیتر فشار دیافراگمی سری PT216AS/AH/AM از ®Neobee (تایید شده توسط FDA) در جایگاه مایع پرکننده استفاده می‌کند.
®Neobee یک برند از روغن‌های گیاهی خاص است که برای استفاده در تجهیزات حساسی مانند ترانسمیترهای فشار طراحی شده‌اند. مهم‌ترین ویژگی آن، تاییدیه سازمان غذا و داروی آمریکا (FDA) است؛ به این معنا که استفاده از این مایع در محیط‌هایی مثل صنایع غذایی و دارویی کاملا ایمن و بهداشتی است.
®Neobee به‌عنوان مایع پرکننده درون سنسور فشار عمل می‌کند و نقش واسطه‌ای بین دیافراگم و اجزای الکترونیکی را ایفا می‌کند. این مایع باعث می‌شود تغییرات فشار به‌صورت یکنواخت و دقیق به سنسور منتقل شود، و دقت اندازه‌گیری بالا برود. از آن‌جایی که این روغن گیاهی است، پایداری حرارتی مناسبی دارد و برای کاربردهای دمای بالا و پایین، انتخاب مناسبی به شمار می‌رود.
دریافت تاییدیه FDA تضمین می‌کند که این مایع:
♦ برای تماس با محصولات خوراکی، دارویی و بهداشتی ایمن است.
♦ هیچ‌گونه مواد سمی یا مضر به سیال منتقل نمی‌کند.
♦ در صنایعی که استانداردهای بهداشتی و خلوص سیال اهمیت بالایی دارد، کاملا قابل اطمینان است.
این مایع پرکننده برای سیالات غیر خورنده (non-corrosive) طراحی شده است و سازگاری بسیار خوبی با محصولات غذایی و نوشیدنی (مثل آب‌میوه، روغن، لبنیات)، محلول‌های دارویی و محصولات آرایشی و شوینده‌ها دارد:
همچنین ®Neobee دارای خواص غیرسمی، تجزیه‌پذیری در محیط زیست، و بدون آلودگی است؛ که آن را به انتخابی عالی برای صنایعی تبدیل می‌کند که ایمنی غذایی و حفاظت زیست‌محیطی برایشان اولویت دارد.
اگر کاربرد شما در صنعت غذایی، دارویی، یا محیط‌هایی با حساسیت بالا به بهداشت و خلوص است، مایع ®Neobee گزینه‌ای ایده‌آل و کاملا مطمئن برای شما خواهد بود.
اصطلاح اتصال الکتریکی به نحوه‌ی اتصال ترانسمیتر فشار به منبع تغذیه یا سیستم اندازه‌گیری اشاره دارد. نوع اتصال الکتریکی می‌تواند در سهولت نصب، دوام، ایمنی و قابلیت اطمینان سیستم نقش مهمی ایفا کند. در ادامه انواع مختلف این اتصالات در این سری ترانسمیتر فشار دیافراگمی را به‌صورت کامل بررسی می‌کنیم:

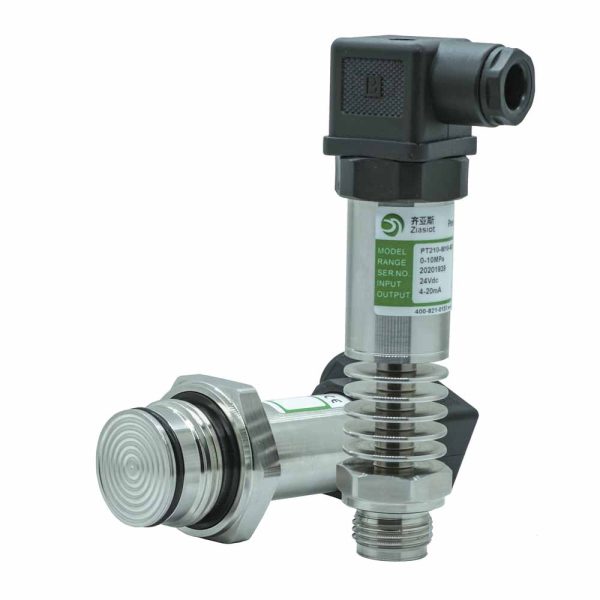

- DIN EN 175301-803-A: این نوع اتصال استاندارد، معمولا در کاربردهای اتوماسیون صنعتی استفاده می‌شود و با نام کانکتور DIN یا DIN plug نیز شناخته می‌شود.
مشخصات:
♦ یک اتصال سریع و قابل جدا شدن است که معمولا برای تامین برق و انتقال سیگنال در سیستم‌های کنترلی استفاده می‌شود.
♦ از یک بدنه پلاستیکی با پین‌های داخلی تشکیل شده که به خطوط تغذیه و سیگنال متصل می‌شوند.
ویژگی‌ها:
♦ بسیار پرکاربرد در محیط‌های صنعتی
♦ نصب و جداسازی آسان بدون نیاز به ابزار خاص
♦ معمولا دارای درپوش محافظ برای جلوگیری از ورود گرد و غبار و رطوبت
♦ مناسب برای محیط‌هایی که نیاز به اتصال و قطع مکرر دارند
- M12×1: این نوع اتصال، کانکتوری دایره‌ای شکل با رزوه M12 است و در صنایع به‌ویژه برای اتصال سنسورها کاربرد فراوان دارد.
مشخصات:
♦ دارای فرم فشرده و کوچک با اتصال پیچی برای اطمینان از اتصال پایدار و مقاوم
♦ قابل ارائه در نسخه‌های ۳ پین و ۴ پین بسته به نیاز سیگنال
ویژگی‌ها:
♦ اتصال قوی، مقاوم، و ایمن
♦ ایده‌آل برای فضاهای کوچک یا محیط‌های سخت
♦ مقاومت بالا در برابر لرزش، رطوبت، گرد و غبار
♦ بسیار پرکاربرد در صنایع اندازه‌گیری، خودروسازی و رباتیک
- Field housing with Terminal screw: در این نوع اتصال، ترمینال‌های پیچی داخل یک محفظه محافظتی قرار دارند و امکان اتصال مستقیم سیم‌ها به ترمینال‌ها فراهم می‌شود.
مشخصات:
♦ امکان سیم‌کشی دستی و سفارشی‌سازی برای اتصال برق و سیگنال
♦ مناسب برای نصب‌های خاص یا در شرایطی که نیاز به تعمیر و نگهداری مکرر وجود دارد
ویژگی‌ها:
♦ انعطاف‌پذیری بالا برای تنظیم دستی
♦ دارای محفظه مقاوم در برابر گرد و غبار و رطوبت
♦ مناسب برای محیط‌هایی با تعمیرات دوره‌ای و نیاز به دسترسی آسان
- Field housing with cable gland: در این نوع اتصال، کابل گلند برای عبور سیم‌ها از بدنه ترانسمیتر فشار دیافراگمی و محافظت در برابر نفوذ عوامل خارجی استفاده می‌شود.
مشخصات:
♦ کابل گلند نقش یک آب‌بند مکانیکی را ایفا می‌کند و از ورود رطوبت، گرد و غبار و مواد شیمیایی جلوگیری می‌کند.
ویژگی‌ها:
♦ مقاومت بالا در برابر شرایط سخت محیطی
♦ ایمنی بیشتر در برابر نفوذ آب، خاک، مواد خورنده
♦ مناسب برای نصب در فضای باز و شرایط صنعتی سنگین
برای انتخاب اتصال الکتریکی مناسب در کاربرد ترانسمیتر فشار دیافراگمی نکات زیر قابل ارائه می‌باشد:
- اگر به دنبال نصب سریع و اتصال آسان هستید، مدل DIN EN 175301-803-A انتخاب خوبی است. برای تعمیر و نگهداری هم بسیار مناسب است.
- اگر فضا کم است و محیط کار شما پرتنش یا دارای رطوبت و گرد و غبار زیاد است، اتصال M12x1 بهترین انتخاب است.
- اگر پروژه‌ی شما نیاز به سیم‌کشی دستی و سفارشی دارد، اتصال باField housing with Terminal screw گزینه مناسبی است.
- برای محیط‌های بسیار مرطوب، پرگرد و غبار یا دارای مواد خورنده، مدل Field housing with cable gland بیشترین محافظت و دوام را فراهم می‌کند.
در نهایت، انتخاب بهترین نوع اتصال به شرایط محیطی و نیاز کاربردی شما بستگی دارد. کارشناسان فنی ما در انتخاب ترانسمیتر فشار دیافراگمی بسته به نوع پروژه‌تان، مدل دقیق و مناسب در کنار شما هستند.
