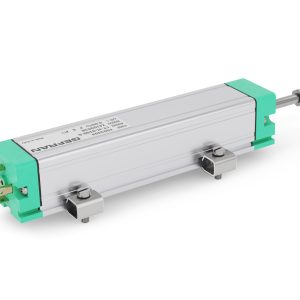

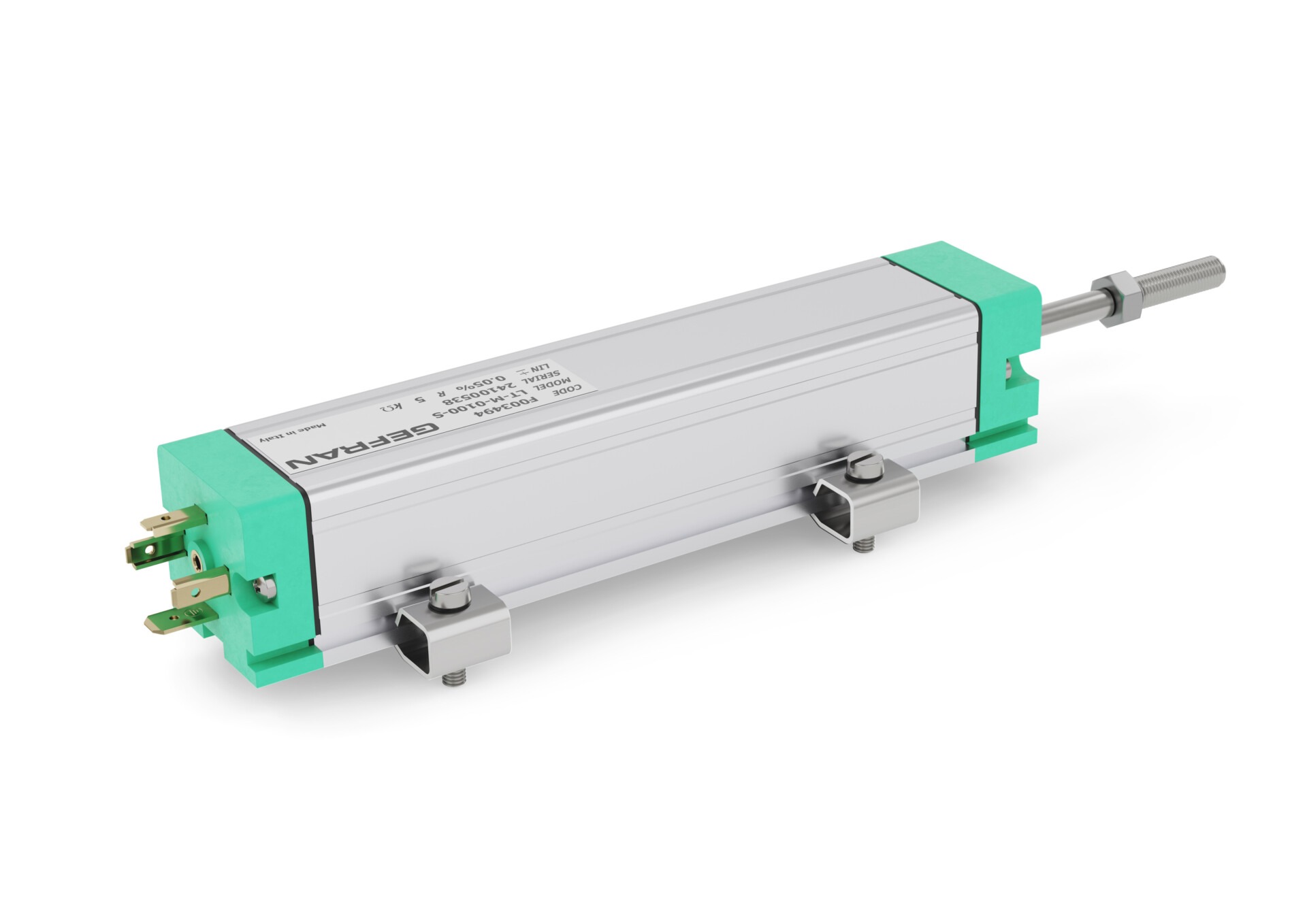

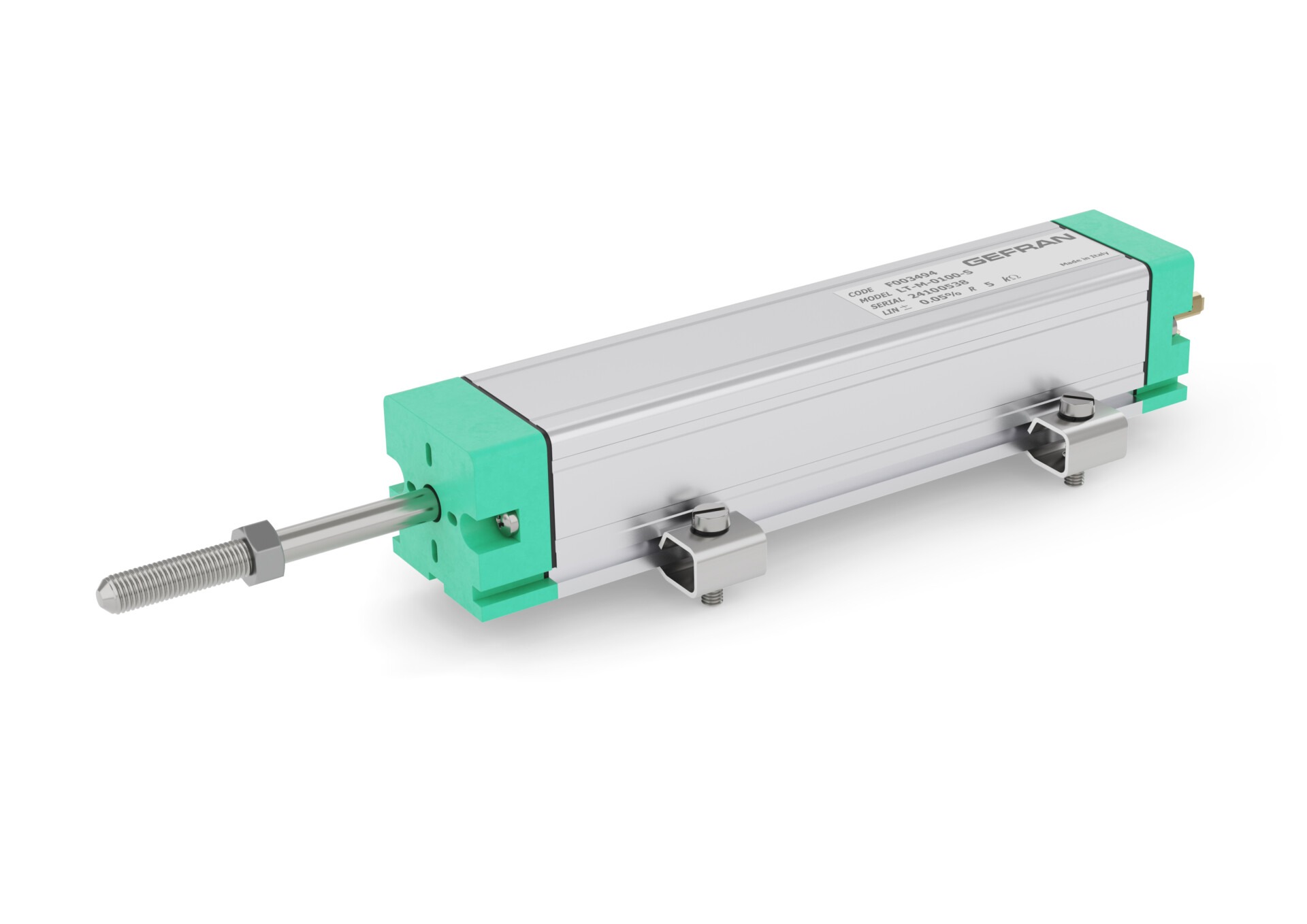

خط کش اهمی Gefran مدل LT – با شفت

معرفی خط کش اهمی Gefran مدل LT – با شفت

خط کش اهمی سری LT به‌طور قابل توجهی اطمینان استثنایی در همه شرایط کاری ارائه دهد. ساختار محکم‌ آن باعث شده برای کاربردهایی با لرزش شدید مقاوم‌ باشد و عملکرد طولانی‌مدت حتی در محیط‌های صنعتی سخت تضمین شود. نصب آن ساده‌ است، زیرا تغییر سیگنال الکتریکی خارج از کورس الکتریکی نظری وجود ندارد، که باعث کاهش زمان راه‌اندازی و خطاهای احتمالی می‌شود. طراحی شیارهای جدید جایگزین بسیار مناسبی برای سیستم‌های نصب سنتی با براکت ارائه می‌دهد و نصب را انعطاف‌پذیر و کارآمد می‌کند. خط کش اهمی مدل LT برای استفاده در دستگاه‌های تزریق پلاستیک، پرس‌های عمودی و طیف وسیعی از دیگر ماشین‌آلات فرآوری ایده‌آل است و عملکرد دقیق، قابل اعتماد و بادوام را در هر کاربردی ارائه می‌دهد.

بررسی تخصصی خط کش اهمی Gefran مدل LT – با شفت

این ترانسدیوسر جابجایی خطی با شفت، برای محیط‌های صنعتی با لرزش بالا بهینه‌سازی شده و ساختار تقویت‌شده آن دوام بیشتری نسبت به مدل‌های استاندارد فراهم می‌کند. عدم نوسان سیگنال خارج از کورس الکتریکی نظری، نصب را سریع و بدون دردسر می‌سازد، در حالی که شیارهای جدید امکان mounting بدون براکت سنتی را می‌دهد. با درجه حفاظت IP60 (قابل ارتقا به IP65)، این مدل برای ماشین‌آلات تزریق پلاستیک، پرس‌های عمودی و فرآیندهای سنگین مناسب است. گواهینامه‌های CE و UKCA کیفیت ایتالیایی آن را تأیید می‌کنند، و ترکیب دقت و استحکام، آن‌را به انتخابی کارآمد برای افزایش کارایی سیستم‌ها تبدیل کرده است.

اصل اندازه‌گیری و مزایای فنی

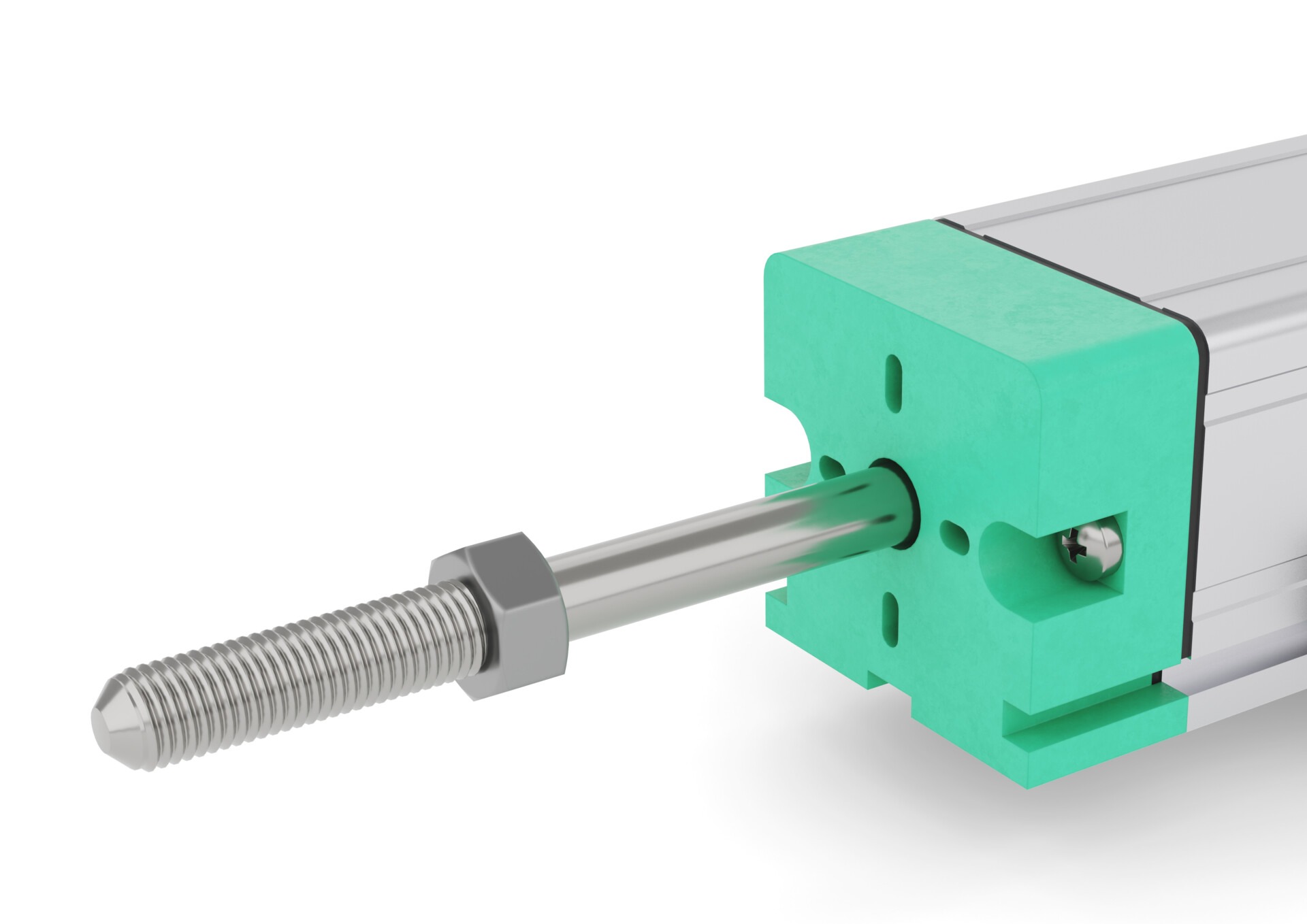

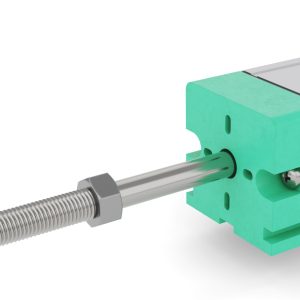

فناوری پتانسیومتری در LT جابجایی شفت را به تغییر مقاومت تبدیل می‌کند، که خروجی ولتاژ یا جریان دقیق تولید می‌نماید. مزایا شامل رزولوشن نامحدود، خطای خطی ۰.۰۵±٪ و تکرارپذیری ۰.۰۱ میلی‌متر است، که برای اندازه‌گیری‌های مداوم ایدئال است. با این حال، مدیریت جریان cursor (کمتر از ۰.۱ میکروآمپر توصیه‌شده) ضروری است. در مقایسه با مدل PK (بدون شفت)، LT برای کاربردهای با لرزش شدید (تا ۲۰ گرم) و شوک (۵۰ گرم) مقاوم‌تر است، زیرا شفت AISI 303 و بدنه آلومینیومی آن تحمل مکانیکی بالاتری دارد. عمر ۲۵ میلیون متر کورس یا ۱۰۰ میلیون مانور، هزینه‌های بلندمدت را کاهش می‌دهد، و نسبت به PK که برای فضاهای محدود طراحی شده، LT در محیط‌های بازتر برتری دارد.

دامنه اندازه‌گیری و مشخصات الکتریکی | مکانیکی

دامنه C.E.U از ۵۰ تا ۱۳۵۰ میلی‌متر، با کورس‌های میانی سفارشی (توجه: طول‌های بیش از ۹۵۰ میلی‌متر فقط عمودی). مقاومت ۵ تا ۲۰ کیلواهم با تحمل ۲۰±٪، ولتاژ حداکثر ۶۰ ولت. اتصالات متنوع مانند DIN43650 یا M12 ادغام آسان را فراهم می‌کند. نیروی جابجایی ۳.۵ نیوتن (IP60) یا ۱۵ نیوتن (IP65)، و نصب با کیت PKIT009 (۲ براکت) ساده است. بازه دمایی ۳۰- تا ۱۰۰+ درجه سانتی‌گراد. در مقایسه با PK، خط کش اهمی LT دارای شفت است که اتصال مستقیم را آسان‌تر می‌کند، اما PK برای نصب‌های بدون تماس فیزیکی (مانند اسلاید) مناسب‌تر است.

مشخصات عملکرد و شرایط محیطی

• دقت ۰.۰۵±٪، ضریب دمایی پایین (5 ppm/°C)، اتلاف توان ۳ وات
• IP60 محافظت پایه‌ای ارائه می‌دهد، اما برای محیط‌های مرطوب، IP65 انتخاب کنید
•  سرعت تا ۱۰ متر بر ثانیه، مقاومت لرزش و شوک بالا
• نصب افقی یا عمودی برای جلوگیری از آسیب جانبی ضروری است
• نسبت به PK، خط کش اهمی LT در محیط‌های پرلرزش قوی‌تر عمل می‌کند، اما PK نیروی جابجایی کمتری (۱.۲ نیوتن) دارد.

کاربردها و مزایای اقتصادی

کاربرد در تزریق پلاستیک، هیدرولیک، خودروسازی، پزشکی و ریلی. در صنایع پلیمر، فلزکاری، انرژی و دریایی، دقت آن بهره‌وری را افزایش می‌دهد.

مزایای اقتصادی: عمر طولانی، نصب آسان، گزینه‌های سفارشی مانند CON006. در مقایسه با PK (مناسب فضاهای محدود مانند پرس‌های پلاستیک)، LT برای کاربردهای با شفت مستقیم ایدئال است.
