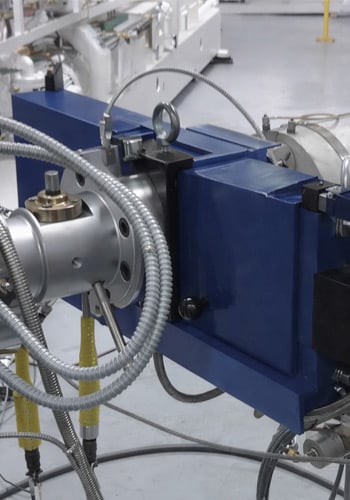

نظارت بر گرفتگی فیلتر با کنترل فشار | Filter (Screen Changer)
چالش
فیلتر از دای در برابر ناخالصیهای موجود در پلیمرِ مذاب محافظت میکند و همزمان از ورود آلودگیها به محصول جلوگیری میکند. با این حال، همین موضوع باعث میشود فیلتر بهمرور زمان بهخصوص در فرایندهای بازیافت تدریجاً دچار گرفتگی شود. گرفتگی، فشارِ بالادست را افزایش میدهد و میتواند کیفیت محصول را تحت تأثیر قرار دهد یا به خط آسیب بزند.
اطلاعات فرآیند
محل اندازهگیری
قبل و بعد از اسکرین پک اکسترودر
محدوده فشار فرآیند
۰ تا ۵۰۰ بار
سیال
مواد مذاب پلیمر و پلاستیک
محدوده دمای فرآیند
۰ تا ۴۵۰+ درجه سانتی گراد
چالش های فرآيند
فشار و دمای بالا
راهحل مناسب
اندازهگیری پیوستهٔ فشار در قبل و بعد از فیلتر میتواند برای محاسبهٔ اختلاف فشار (ΔP) و فعالسازی آلارمها بهکار رود؛ بهطوریکه اپراتور را برای مداخلهٔ دستی راهنمایی کند یا سامانههای تعویض خودکار فیلتر را راهاندازی کند.
کلید حل چالش گرفتگی فیلتر این است که گرفتگی را از روی تغییرات فشار تشخیص بدهیم و قبل از اینکه کیفیت و تولید ضربه بخورد، اقدام کنیم.
بررسی از نگاهی نزدیک تر
بهترین روش این است که فشار را دو طرف فیلتر اندازه بگیریم:
- P1 (قبل از فیلتر): روی بدنه اسکرینچنجر/قبل از اسکرینپک (سمت اکسترودر/پمپ)
- P2 (بعد از فیلتر): بعد از اسکرینپک و قبل از هد/دای (سمت خروجی)
با این کار میتوان ΔP = P1 − P2 را بهدست آورد که دقیقترین شاخص گرفتگی فیلتر است.
با پایش ΔP:
- وقتی ΔP از حد مجاز عبور کند → آلارم گرفتگی
- اگر ΔP خیلی سریع بالا برود → نشانهی گرفتگی شدید یا پارگی/جابجایی اسکرین (بسته به الگو)
سیستم میتواند:
- اپراتور را برای تعویض اسکرین/تعویض توری مطلع کند
- یا در خطوط مجهز، فرمان تعویض خودکار اسکرینچنجر بدهد
- و در حالت حفاظتی، در صورت عبور از حد خطر، اینترلاک توقف/کاهش سرعت اجرا کند تا از آسیب جلوگیری شود
اگر فقط یک سنسور داشته باشید، باید آن را قبل از فیلتر بگذارید و افزایش فشار از مقدار مشخصی را برای تعویض فیلتر در نظر بگیرید.، اما تشخیص گرفتگی با ΔP همیشه مطمئنتر است.
محصولات مورد نیاز
سنسور فشار مذاب: شما به ۲ عدد سنسور فشار مذاب با تحمل دمای بالا قبل و بعد از فیلتر با سیگنال های الکتریکی رایج (۴-۲۰ میلی آمپر، ۰-۱۰ ولت یا میلی ولت بر ولت) برای ارسال به کنترلر یا PLC نیاز دارید.
دستگاه PLC :PLC سیگنالهای P1 و P2 را میگیرد و ΔP = P1 − P2 را محاسبه و برای آلارم حد بالا هشدار پیشگیرانه منطق میگذارد (مثلاً Warning و Trip),
در صورت نیاز اینترلاک میدهد: کاهش دور ماردون، کاهش دبی، فرمان تعویض اسکرین، توقف خط (بسته به خط و سیاست ایمنی).
نمایشگر فشار با خروجی رله + Retransmission: این تجهیز معمولاً برای سه هدف استفاده میشود:
الف) حفاظت و واکنش سریع مستقل از PLC
با خروجی رله میتواند آلارم یا اینترلاک مستقیم بدهد (مثلاً وقتی P1 از حد خطر عبور کرد).
مزیتش این است که حتی اگر PLC درگیر، خاموش یا بدون برنامهریزی باشد، حفاظت پایه برقرار میماند.
ب) انتقال سیگنال به سیستمهای دیگر (Retransmission)
اگر سیگنال خروجی سنسور میلی ولت بر ولت باشد آن را به صورت ارسال مجدد (retransmission (مثلاً 4–20mA) ) به PLC، دیتالاگر، HMI یا سیستم مانیتورینگ می دهد.
ج) نمایش فشار قبل فیلتر در محل
محصولات پیشنهادی
این ست شامل یک سنسور فشار مذاب و یک نمایشگر فشار بوده که امکان اندازهگیری و نظارت بر فشار فرآیند اکستروژن، تولیدات پلیمری و قالبگیری تزریقی را در لحظه فراهم میکند. این ست نمایش فشار، یک راه حل عالی برای کسانیست که میخواهند با قیمتی مقرون به صرفه، کنترل فشار در اکسترودر، تولیدات پلیمری و دستگاه تزریق، یک فرآیند کاملا اتوماتیک و مدرن را تجربه کنند.
- قیمت مقرون به صرفه
- انتخاب نمایشگر در ۳ سایز مختلف
- همراه با ویدیو های آموزشی نصب، سیم بندی و راهاندازی
- کالیبراسیون نقاط ۰ و ۸۰٪ توسط نمایشگر
- عدم نیاز به تغذیه خارجی – سنسور توسط نمایشگر تغذیه میشود.
- محدوده اندازهگیری فشار: ۳۵-۰ تا ۲۵۰۰-۰ بار | ۱۴۵۰-۰ تا ۲۱۷۵۵-۰ psi
- خروجی: جریانی، ولتاژی و میلی ولت بر ولت (mV/V)
- اتصال مکانیکی: 1/2UNF, M14 x 1.5, M18 x 1.5, M22 x 1.5
- سایز نمایشگر: ۹۶*۹۶، ۹۶*۴۸، ۴۸*۹۶ میلی متر
سنسور فشار مذاب اکسترودر مدل PT111B/PT124B/PT131B با کیفیت بالا و قابلیت تنظیم مجدد نقطه صفر و دقت 1.0±٪ FSO برای کاربردهای اکستروژن دما بالا بسیار مناسب است. این مدل میتواند به سنسور دما مجهز شده و اتصال الکتریکی آن میتواند ۵ یا ۶ پین باشد. این محصول از برند زیاسیوت برای انواع اکستروژن، تولیدات پلیمری و قالبگیری تزریقی ساخته شدهاست.
- قیمت اقتصادی و مقرون به صرفه
- روکش محافظ دیافراگم TiAIN
- قابلیت کالیبراسیون آسان نقطه صفر توسط دکمه
- قابلیت کالیبراسیون نقطه ۸۰٪
- امکان تجهیز به سنسور دما
- محدوده اندازهگیری فشار: ۳۵-۰ تا ۲۵۰۰-۰ بار
- خروجی: جریانی، ولتاژی و میلی ولت بر ولت (mV/V)
- اتصال مکانیکی: 1/2UNF, M14 x 1.5, M18 x 1.5, M22 x 1.5
- دقت سنسور 1 FS%
- اتصال الکتریکی ۵ پین
فشارسنج اکسترودر مدل PT112B/PT123B/PT133B از Ziasiot با تحمل دما تا ۴۰۰ درجه سانتیگراد و محدوده فشار ۱۰۰~۰ بار تا ۷۰۰ بار، خروجی های مختلف جریانی و ولتاژی، دقت بالا و قیمتی مقرون به صرفه، انتخابی کاربردی برای اندازهگیری فشار در اکستروژن و به خصوص، قبل و بعد فیلتر (اسکرین چنجر) میباشد.
- قیمت اقتصادی و مقرون به صرفه
- روکش محافظ دیافراگم TiAIN
- قابلیت کالیبراسیون آسان نقطه صفر توسط دکمه
- قابلیت کالیبراسیون نقطه ۸۰٪
- طول غلاف و کپیلاری (بخش فنری) قابل سفارشی سازی
- محدوده اندازهگیری فشار: ۳۵-۰ تا ۲۵۰۰-۰ بار
- خروجی: جریانی، ولتاژی و میلی ولت بر ولت (mV/V)
- اتصال مکانیکی: 1/2UNF, M14 x 1.5, M18 x 1.5, M22 x 1.5
- دقت سنسور 1 FS%
- اتصال الکتریکی ۶ پین
گیج فشار مذاب PG123 برای اندازهگیری و نمایش همزمان فشار پلیمر مذاب درون اکسترودر، بخصوص نمایش فشار قبل و بعد فیلتر (اسکرین چنجر) به اپراتور دستگاه طراحی شده است. اتصال رزوهای این گیج فشار، صفحه ۱۰ سانتی متری و متریال ساخت باکیفیت، آنرا برای استفاده در انواع کاربردهای مختلف از تولید فیبر شیمیایی و قالبگیری تزریقی تا اکستروژن و تولیدات پلیمری ضروری میکند.
- قیمت اقتصادی و مقرون به صرفه
- روکش محافظ دیافراگم TiAIN
- قابلیت کالیبراسیون آسان نقطه صفر توسط پیچ پتانسیومتری
- طول غلاف و کپیلاری (بخش فنری) قابل سفارشی سازی
- محدوده اندازهگیری فشار: ۱۰۰-۰ تا ۱۰۰۰-۰ بار
- خروجی: جریانی، ولتاژی
- اتصال مکانیکی: 1/2UNF, M14 x 1.5, M18 x 1.5, M22 x 1.5
- دقت سنسور 1.6 FS%
- اتصال الکتریکی ۵ پین
این نمایشگر مناسب کنترل فشار در اکسترودر میباشد. طراحی هوشمند آن سازگاری با سیگنالهای مختلف سنسور فشار mV/V، 4-20mA، 0-10V، 0-5V را ممکن میسازد. این سری مجهز به خروجی رله، آنالوگ و گزینههای ارتباطی مانند RS485 و RS232 است. این نمایشگر به یک تغذیه 220VAC نیاز دارد و یک ولتاژ داخلی نیز جهت تغذیه سنسور متصل به آن، ارائه میدهد.
- در ابعاد مختلف شامل ۴۸ در ۹۶، ۹۶ در ۴۸ و ۹۶ در ۹۶
- قابلیت کالیبراسیون نقاط صفر و ۸۰٪ محدوده فشار
- دارای تغذیه داخلی جهت تغذیه سنسور فشار متصل
- ورودی: سیگنال ولتاژی ۲mV/V | سیگنال ۳.۳۳mV/V | سیگنال جریانی ۴ تا ۲۰ mA | سیگنال ولتاژی ۰ تا ۱۰ VDC
- دارای خروجی رله
- دارای خروجی آنالوگ جریانی و ولتاژی
