اندازه‌گیری فشار در یک سپراتور (جداکننده) | Separator
چالش
بعد از اینکه شیر خام تحت حرارت قرار گرفت، در سپراتور (جدا کننده) تمیز و به خامه و شیر بدون چربی تقسیم می‌شود. شیر خام و خامه مجدداً در مخلوط هایی که به محتوای چربی مورد نظر بستگی دارد، با هم ترکیب می‌شوند. یکی از چالش‌های مهم در زمینه اندازه‌گیری فشار در جداکننده، ماهیت دینامیکی خود فرآیند است. جداسازی شیر خام به خامه و شیر بدون چربی شامل نرخ فلو، چگالی و ویسکوزیته متفاوت است. مهندسان با وظیفه پیچیده انطباق دقیق و سریع با این شرایط در حال تغییر روبرو هستند: زیرا هرگونه تأخیر یا محاسبه اشتباه در اندازه‌گیری فشار می‌تواند بر کیفیت محصول، راندمان تولید و پایبندی به استانداردها تأثیر بگذارد. دستیابی به کنترل دقیق و در زمان واقعی در این محیط چالش برانگیز، در عین حال اطمینان از استانداردسازی ثابت، یک چالش فنی است که نیازمند راه حل های قابل اعتماد است.
اطلاعات فرآیند
محل اندازه‌گیری
خطوط انتقال، سپراتور
محدوده فشار فرآیند
۰ تا ۲+ بار
سیال
شیر خام، خامه، شیر بدون چربی
محدوده دمای فرآیند
۵۰+ تا ۶۰+ درجه سانتی گراد
چالش های فرآيند
تمیزکاری سخت، تشکیل کف هنگام تخلیه ذرات جامد
راه‌حل مناسب

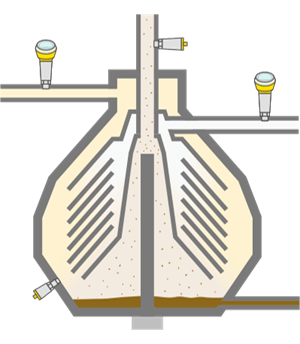

در زمینه کاربرد سپراتور در جداسازی شیرخام که در آن اندازه‌گیری دقیق فشار بسیار مهم است، راه حل پیشنهادی ما برای حل این چالش استفاده از “ترانسمیتر های فشار” متناسب و سازگار با شرایط فرآیند است. برای اطمینان از عرضه مداوم شیر خام به سپراتور، فشار در خط عرضه شیر خام (لاین ورودی) کنترل می‌شود. همچنین، فشار در لاین های خروجی شیر بدون چربی و خامه نیز برای اطمینان از یکنواختی و استاندارد بودن تنظیم می‌شود.
پیشنهاد ما، ترانسمیتر فشار هایی هستند که برای شرایط خاص صنایع لبنی طراحی شده اند و راه حلی مطمئن و بهداشتی (Hygienic) ارائه می‌دهند. طراحی بهداشتی آنها باید مطابق با استانداردهای 3A/EHEDG، متریال تایید شده طبق EC 1935/2004 و مقررات FDA، یکپارچگی محیط پردازش شیر را تضمین می‌کنند. علاوه بر این، ترانسمیترهای فشار بهداشتی به دلیل کاهش (یا حذف کامل) زمان تمیز کردن و نظافت به دلیل طراحی هایجنیک خود، مقرون به صرفه نیز هستند. با ترکیب این ترانسمیترهای فشار، مهندسان می‌توانند به طور موثر چالش حفظ فشار در کاربرد سپراتور شیر را برطرف کرده و در نتیجه کیفیت محصول، کارایی و انطباق با استانداردهای صنعت را افزایش دهند.
متریال های سازگار با شیر خام
هنگامی که نوبت به انتخاب بهترین آلیاژهای متریال وتد پارت ترانسمیتر فشار (قسمت هایی که با سیال در تماس هستند) در فرآیند جداسازی شیر خام برسد، بهترین آلیاژ ها:
- Stainless Steel 316L
- Stainless Steel 316
- Stainless Steel 304
هستند. بهترین فناوری حسگر فشار (شامل مایع پرکننده) برای ترانسمیتر های فشار نیز به شرح زیر می‌باشند:
- Fluid Free / Without Fluid
- FDA-approved Oil
محصولات پیشنهادی
سری PT124B-214 یک ترانسمیتر فشار فلاش دیافراگم است که از متریال مقاوم ساخته شده است و از اثرات ذرات خرد در سیال مورد اندازه‌گیری، آسیب‌پذیری ندارد. این محصول با طراحی فشرده و مقاوم در برابر ضربه، مشکلاتی که در هنگام اندازه‌گیری به دلیل مسدود شدن پورت فشار پیش می‌آیند را برطرف می‌کند. سری PT124B-214 با دیافراگم فلاش برای اندازه‌گیری سیالات لزج، خورنده، چسبناک و رسوب شونده که شامل ذراتی هستند که ممکن است پورت فشار متصل به ترانسمیترهای سوزنی استاندارد را مسدود کنند، مناسب است.
- کیفیت بالا
- متریال وتد پارت سازگار با شیر خام
- نصب بهصورت فلاش دیافراگم
- پایداری طولانی مدت و عملکرد فوقالعاده در برابر فشار استاتیک
- طراحی فشرده و مقاوم در برابر ضربه
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی
- محدوده اندازه‌گیری فشار: ۰ – ۱- بار، ۱۶ – ۰ تا ۸۰۰ – ۰ بار
- خروجی: ۲۰-۴ میلی آمپر، ۵-۰ ولت، ۵-۱ ولت، ۱۰-۰ ولت، ۴.۵-۰.۵ ولت
- دقت (FS%): ±۰.۲۵, ±۰.۵
- اتصال مکانیکی: 1/2NPT, 1/2BSP, 1/2G, M22 x 1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)
سنسور فشار دیافراگمی سری PT124B-283 دارای تاییدیه Ex ib IIC T4، مطابق با استاندارد GB3836.1-2000 و GB3836.4-2000 طراحی شده‌است. دیافراگم فلاش به کار رفته در این محصول برای جلوگیری از ورود سیال‌های رسوب شونده به داخل پورت فشار طراحی شده‌است. کلاس حفاظتی بدنه این ترانسمیتر IP67 است و یک صفحه نمایش LCD دارد که خوانش مستقیم مقادیر را آسان می‌کند. با عملکرد بالای خود، این محصول می‌تواند جایگزین محصولات معروف جهانی شود.
- متریال وتد پارت سازگار با شیر خام
- ضد انفجار – مناسب برای سیستم های intrinsically safe
- تکرار و ثبات پذیری عالی
- طراحی فشرده و مقاوم در برابر ضربه
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی
- محدوده اندازه‌گیری فشار: ۰ – ۱- تا ۱ – ۱- بار، ۱ – ۰ تا ۱۰۰۰ – ۰ بار
- خروجی: ۲۰-۴ میلی آمپر
- دقت (FS%): ±۰.۵
- اتصال مکانیکی: Flange, Clamp, 1/2NPT, G 1/4, G 1/2, M20x1.5
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L, 304)
سنسور فشار دیافراگمی PT124B-217 یک ترانسمیتر فشار با اتصال مکانیکی کلمپ با کیفیت بالا است که برای اندازه‌گیری فشار در محیط صنعتی با فشار کم طراحی شده‌است. این محصول از فولاد ضد زنگ ساخته شده‌است که با توجه به پردازش خاصی که دارد، دوام و مقاومت آن‌را در برابر خوردگی و شوک افزایش می‌دهد. طراحی کوچک و پر قدرت PT124B-217 آن را برای استفاده در محیط‌های صنعتی که پورت فشار آنها بر اثر رسوب ذرات مسدود می‌شوند، مناسب می‌کند. این محصول قابلیت جایگزینی آسان با محصولات مشابه با استانداردهای جهانی را دارا است.
- متریال وتد پارت سازگار با شیر خام
- اتصال مکانیکی کلمپ – مناسب برای کاربرد های بهداشتی و هایجنیک
- دقت بالا در اندازه‌گیری
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی
- محدوده اندازه‌گیری فشار: ۰ – ۱- بار، ۱۰۰ – ۰ میلی بار تا ۱۰۰ – ۰ بار
- خروجی: ۲۰-۴ میلی آمپر، ۵-۰ ولت، ۵-۱ ولت، ۱۰-۰ ولت، ۴.۵-۰.۵ ولت
- دقت (FS%): ±۰.۲۵, ±۰.۵
- اتصال مکانیکی: کلمپ | Clamp
- جنس اتصال مکانیکی: فولاد ضد زنگ، آلومینیوم
ترانسمیتر فشار ویکا مدل SA-11 برای نیازهای صنایع غذایی و آشامیدنی، دارویی و بیوتکنولوژی طراحی شده‌است. این تجهیز به ویژه برای شرایط خاص فرآیندهای تمیز کردن مانند CIP/SIP، پایداری شیمیایی در برابر مایعات تمیزکننده و دماهای بالا را دارا می‌باشد. فلاش دیافراگم مستقیما به اتصال فرآیند، جوش داده شده‌است. این کار یک اتصال بدون شکاف بین اتصال مکانیکی و حسگر اندازه‌گیری فشار را تضمین می‌کند، پس سیلینگ (آب‌بندی) اضافی مورد نیاز نیست.
اتصالات فرآیندی آسپتیک مانند کلمپ، رزوه‌ای، ®VARINLINE و ®NEUMO نیز قابل سفارشی سازی هستند. همچنین مدل SA-11 مطابق با استاندارد بهداشتی 3-A و دارای گواهی EHEDG ساخته شده است.
- متریال وتد پارت سازگار با شیر خام
- اتصالات مکانیکی هایجنیک و آسپتیک
- درجه حفاظت IP67, IP68, IP69K
- قابلیت سفارشی سازی اتصال الکتریکی به Field case
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی
- محدوده اندازه‌گیری فشار: از ۲۵۰ – ۰ میلیبار تا ۲۵ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۱۰ – ۰ ولت، ۵ – ۰ ولت
- دقت (FS%): ±۰.۵
- اتصال مکانیکی: Tri-Clamp, Clamp, Grooved union nut, VARIVENT®, Flange, NEUMO
- جنس اتصال مکانیکی: فولاد ضد زنگ ۱.۴۴۳۵ (316L)
ترانسمیتر فشار مدل S-11 با دیافراگم فلاش به‌طور خاص برای اندازه‌گیری سیال‌های چسبناک، خمیری، چسبنده، متبلور، پر از ذرات معلق و آلوده طراحی شده‌است که پورت فشار اتصالات مکانیکی معمولی را مسدود می‌کند. از طریق طراحی بهینه آن، اتصال فرآیند فلاش، قابلیت تمیز شدن را با دیافراگم در تماس با سیال در فرآیند فراهم می‌کند. بنابراین، اندازه‌گیری فشار با تعمیر و نگهداری کم و بدون مشکل در کاربردهای حیاتی با سیال‌هایی که به‌طور مکرر تغییر می‌کنند نیز تضمین می‌شود. دقت بالا، طراحی مستحکم، کیفیت کار بالا و انعطاف‌پذیری بالا از ویژگی‌های کلیدی مدل S-11 برند ویکا است.
- اتصالات فرآیند جوشی – آب‌بندی قابل اعتماد
- زمان پاسخگویی پایین
- متریال وتدپارت از فولاد ضد زنگ
- دارای مایع پرکننده سازگار با صنایع غذایی و بهداشتی – دارای تاییدیه FDA
- قابلیت سفارشی سازی انواع سیل های آب‌بندی
- محدوده اندازه‌گیری فشار: از ۰ – ۶۰۰- میلیبار تا ۲۴ – ۱- بار، ۱۰۰ – ۰ میلیبار تا ۶۰۰ – ۰ بار
- خروجی: ۲۰ – ۴ میلی آمپر، ۲۰ – ۰ میلی آمپر، ۵ – ۰ ولت، ۱۰ – ۰ ولت
- اتصال مکانیکی: G 1 ,G 1/2
- جنس اتصال مکانیکی: فولاد ضد زنگ (316L)، فولاد ضد زنگ ۱.۴۵۷۱ (316Ti)
