پمپ فشار بالا هیدرولیک CW8400 – تا ۳۰۰۰ بار

معرفی پمپ فشار بالا هیدرولیک CW8400 – تا ۳۰۰۰ بار

مقایسه‌گر CW8400 دارای ساختاری ساده، عملکرد و نگهداری آسان و کنترل فشار پایدار است. این پمپ دارای ساختار پیش‌بارگذاری از نوع میله فشار می باشد که می‌تواند مقدار فشار مورد نیاز را به‌سرعت تولید کند، انسداد لوله‌کشی ناشی از آلودگی محیط انتقال فشار را کاهش دهد و با استاندارد صنعتی JB/T599-2005 کالیبراتور گیج فشار مطابقت داشته باشد.

بررسی تخصصی پمپ فشار بالا هیدرولیک CW8400

پمپ فشار بالا هیدرولیک CW8400، تولید شرکت Shaanxi Creat Wit Technology Co., Ltd چین، یک دستگاه رومیزی (benchtop) با ساختار ساده، عملیات و نگهداری آسان و کنترل فشار پایدار است. این پمپ برای تأمین فشار هیدرولیک در محل، آزمایشگاه یا کارگاه تا حداکثر ۱۶۰ مگاپاسکال طراحی شده و برای آزمون، تنظیم و کالیبراسیون ابزارهای اندازه‌گیری فشار مانند گیج‌های فشار، سنسورها و ترانسمیترها کاربرد دارد. این محصول با استاندارد صنعتی JB/T599-2005 سازگار است و در صنایع نفت و گاز، پتروشیمی، هوافضا، تولید صنعتی و خدمات فنی مورد استفاده قرار می‌گیرد. ویژگی‌های کلیدی شامل رزولوشن ۱۰ میلی‌بار، اتصال مکانیکی مادگی M20×۱.۵ و وزن خالص ۲۰ کیلوگرم (وزن واحد ۴۳ کیلوگرم) است.

ساختار پیکربندی

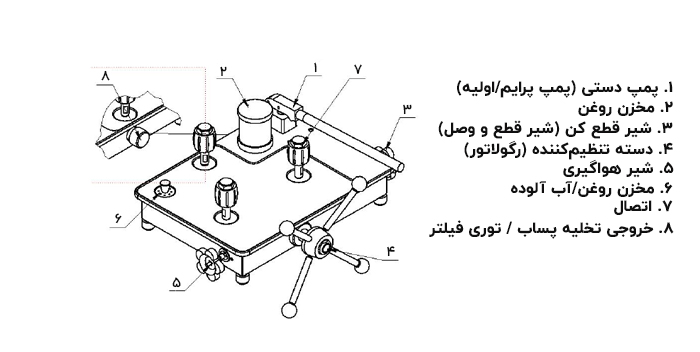

ساختار پمپ شامل اجزای کلیدی مانند پمپ اولیه، فنجان روغن، شیر قطع، دسته تنظیم‌کننده، شیر تخلیه، مخزن روغن/آب کثیف، اتصال و خروجی تخلیه/توری فیلتر است. طراحی پیش‌بارگذاری‌شده با میله فشار، تولید سریع فشار را امکان‌پذیر می‌کند و خطر انسداد لوله‌ها به دلیل آلودگی محیطی را کاهش می‌دهد. در دیتاشیت، دیاگرام این ساختار نشان می‌دهد که اجزا به‌صورت ارگونومیک قرار گرفته‌اند تا عملیات آسان باشد.

اتصال لوله‌کشی

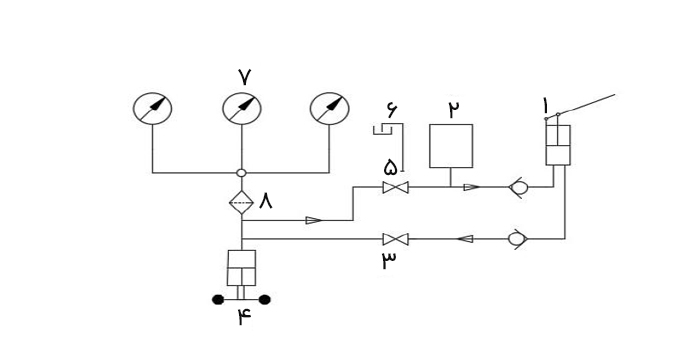

تصویر اتصال لوله‌کشی در دیتاشیت، جریان سیستم را با برچسب‌های عددی (۱ تا ۸) نشان می‌دهد، شامل مسیرهای ورودی/خروجی، شیرها و اتصالات برای اطمینان از انتقال فشار بدون نشتی. این طراحی بهینه، سازگاری با محیط‌های مختلف را فراهم می‌کند و از مواد مقاوم مانند فولاد ضدزنگ ۳۰۴ استفاده می‌شود تا خوردگی جلوگیری شود.

ابعاد

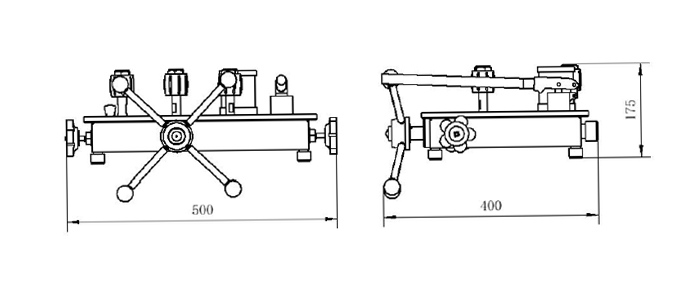

ابعاد پمپ ۵۰۰ (طول) × ۴۰۰ (عرض) × ۱۷۵ (ارتفاع) میلی‌متر است که آن‌را برای استفاده‌ی رومیزی مناسب می‌سازد. تصویر زیر، نماهای جانبی و بالایی را با اندازه‌گیری‌های دقیق نشان می‌دهد، که پایداری و قابلیت حمل را برجسته می‌کند.

دستورالعمل استفاده

تنظیم دقیق از طریق شیر تنظیم (adjustment valve) انجام می‌شود. برای حمل‌ونقل مسافت طولانی، محیط مایع (روغن یا آب خالص) را از مخزن روغن خالی کنید تا از نشتی یا آسیب جلوگیری شود. عملیات شامل پر کردن مخزن روغن با محیط سازگار (مانند روغن سبک سباکات یا آب دیونیزه)، بستن شیرها و استفاده از دسته برای تولید فشار است. برای ایمنی، همیشه فیلترها را بررسی کنید تا انسداد رخ ندهد.
