ددویت تستر هیدرولیک CW – کالیبراسیون فشار تا ۱۶۰۰ بار

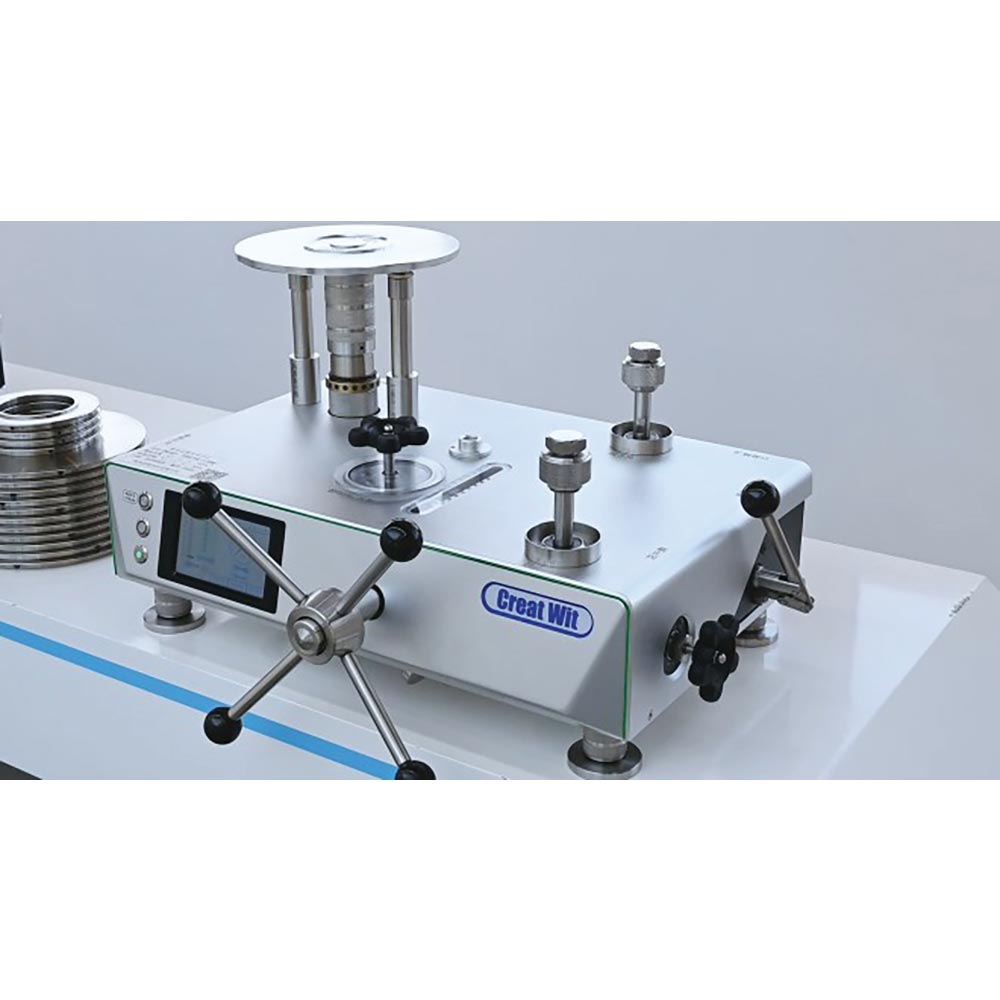

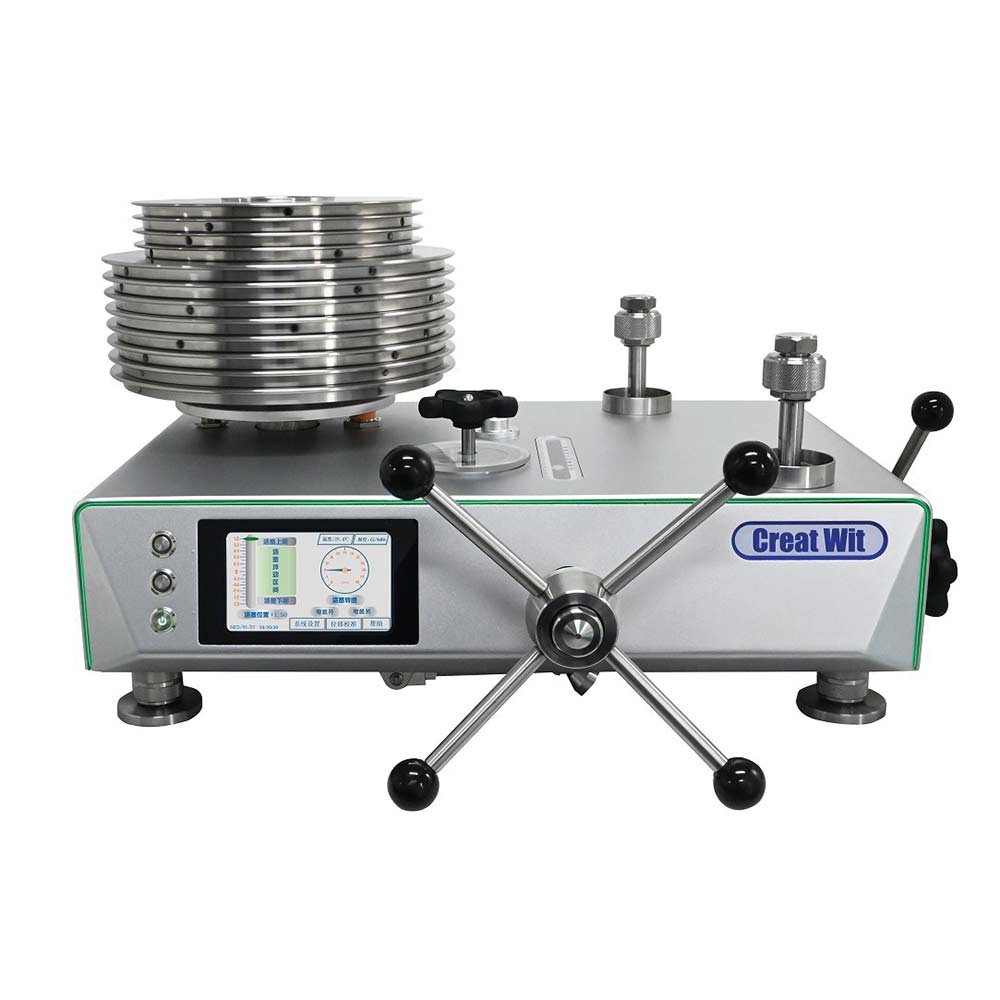

معرفی ددویت تستر هیدرولیک CW – کالیبراسیون فشار تا ۱۶۰۰ بار

ددویت تسترها دقیق‌ترین ابزارهای موجود در بازار برای کالیبراسیون تجهیزات اندازه‌گیری فشار الکترونیکی و مکانیکی به‌شمار می‌روند. اندازه‌گیری مستقیم فشار بر اساس رابطه ( P = F/A )، در کنار استفاده از مواد اولیه با کیفیت بسیار بالا، امکان دستیابی به عدم‌قطعیت اندازه‌گیری بسیار کم را فراهم کرده و در عین حال از پایداری بلندمدت بسیار عالی برخوردار است. به همین دلیل، ددویت تسترها سال‌هاست که به‌طور گسترده در کارخانه‌ها، آزمایشگاه‌های کالیبراسیون صنعتی، مؤسسات ملی اندازه‌شناسی و مراکز تحقیقاتی مورد استفاده قرار می‌گیرند.

ددویت تستر CW یک استاندارد فشار ایده‌آل برای کالیبراسیون تجهیزات اندازه‌گیری فشار در فشارهای بالا محسوب می‌شود که الزامات استاندارد ملی JJG59-2022 «ددویت تستر هیدرولیکی» و JJG99-2006 «وزنه‌ها» را برآورده می‌سازد. این دستگاه می‌تواند با واحدهای psi، bar، kgf/cm² و MPa ارائه شود. طراحی مستحکم این تجهیز در کنار دقت بالا، سرعت عملکرد مناسب و سهولت استفاده، آن را به ابزاری قابل‌اعتماد برای کاربردهای حرفه‌ای کالیبراسیون تبدیل کرده است.

اصل عملکرد ددویت تستر هیدرولیکی CW

فشار به‌عنوان نسبت نیرو به سطح تعریف می‌شود:

Pressure = Force / Area یا P = F/A

بنابراین، بخش اصلی ددویت تستر CW یک مجموعه پیستون – سیلندر با دقت ساخت بسیار بالا است که با اعمال بار وزنه، نقاط مختلف آزمون فشار ایجاد می‌گردد. مقدار بار وزنه متناسب با فشار هدف بوده و این تناسب از طریق وزنه‌هایی با درجه‌بندی دقیق و بهینه حاصل می‌شود. به‌صورت استاندارد، این وزنه‌ها بر اساس شتاب گرانش مرجع (9.80665 m/s²) ساخته می‌شوند، اما امکان تنظیم آن‌ها بر اساس موقعیت جغرافیایی محل استفاده و کالیبراسیون مطابق با مقررات ملی صحه‌گذاری اندازه‌شناسی وجود دارد.

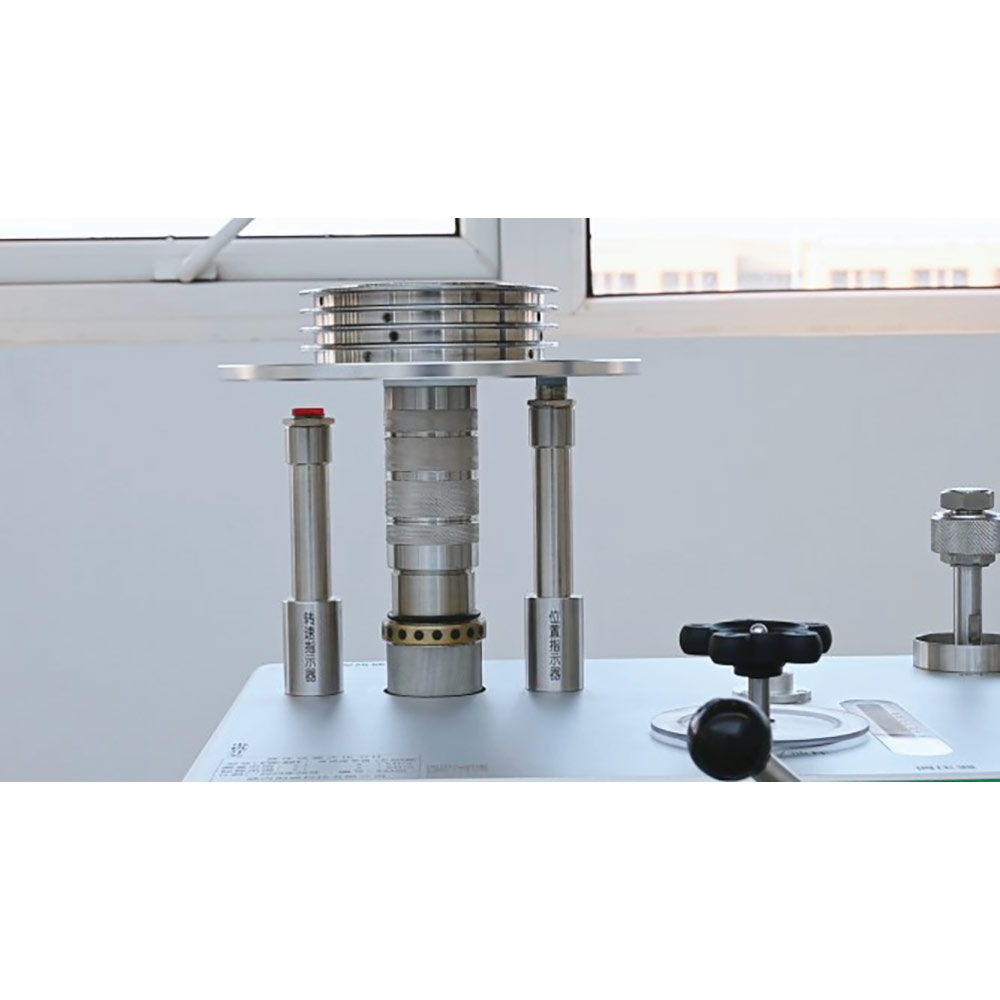

سیستم پیستون–سیلندر

• جنس: پیستون و سیلندر هر دو از کاربید تنگستن ساخته شده‌اند. این ماده در مقایسه با سایر مواد، دارای ضرایب انبساط بسیار پایین در برابر فشار و دما بوده که منجر به خطی بودن بسیار مطلوب سطح مؤثر پیستون و دستیابی به دقت اندازه‌گیری بسیار بالا می‌شود.
• ساختار: طراحی سیستم پیستون – سیلندر به‌صورت ضدشکست شفت و ضداصطکاک انجام شده و به‌جای پیچ‌های محدودکننده از یاتاقان استفاده شده تا از ایجاد براده‌های فلزی ناشی از اصطکاک جلوگیری شده و مشکل گیرکردن پیستون رفع شود.
• طراحی ماژولار: مجموعه پیستون می‌تواند به‌صورت مستقل و بدون ارسال پایه دستگاه برای کالیبراسیون، ارسال شود که این ویژگی موجب کاهش هزینه‌های نگهداری و سرویس می‌شود.

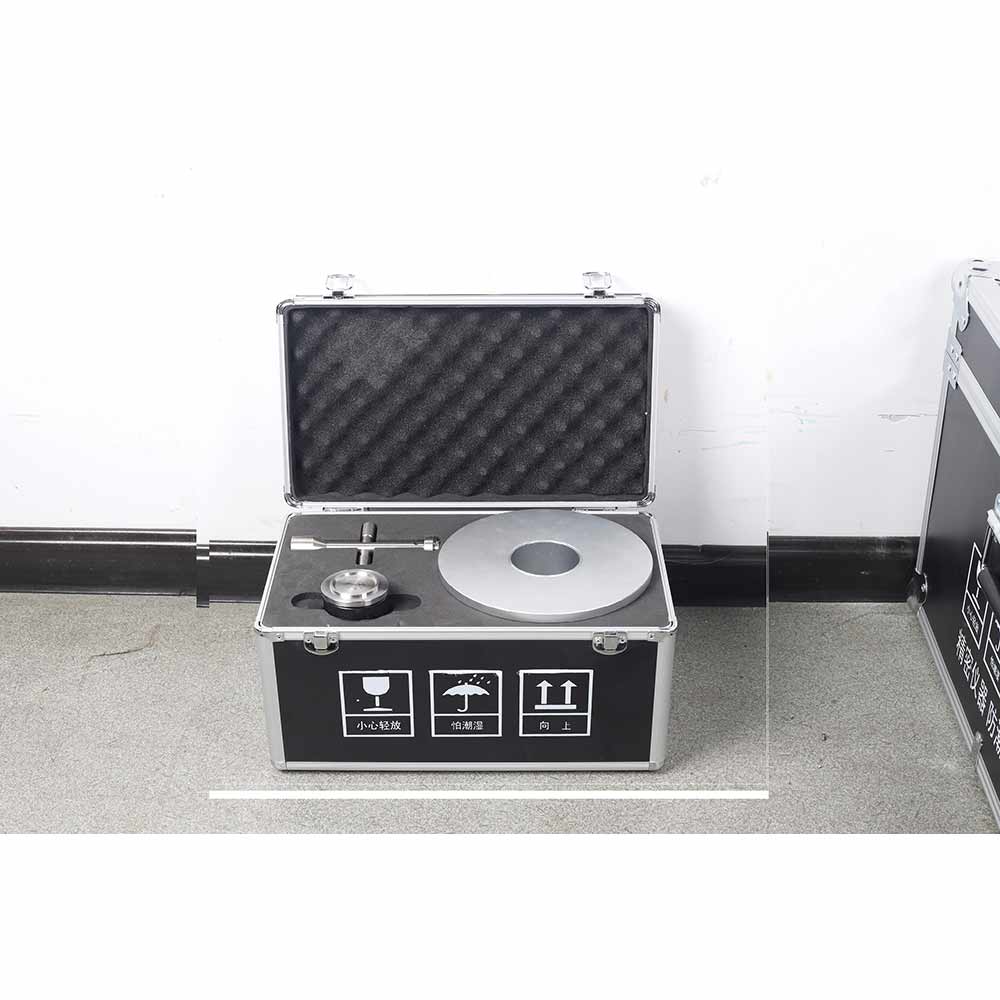

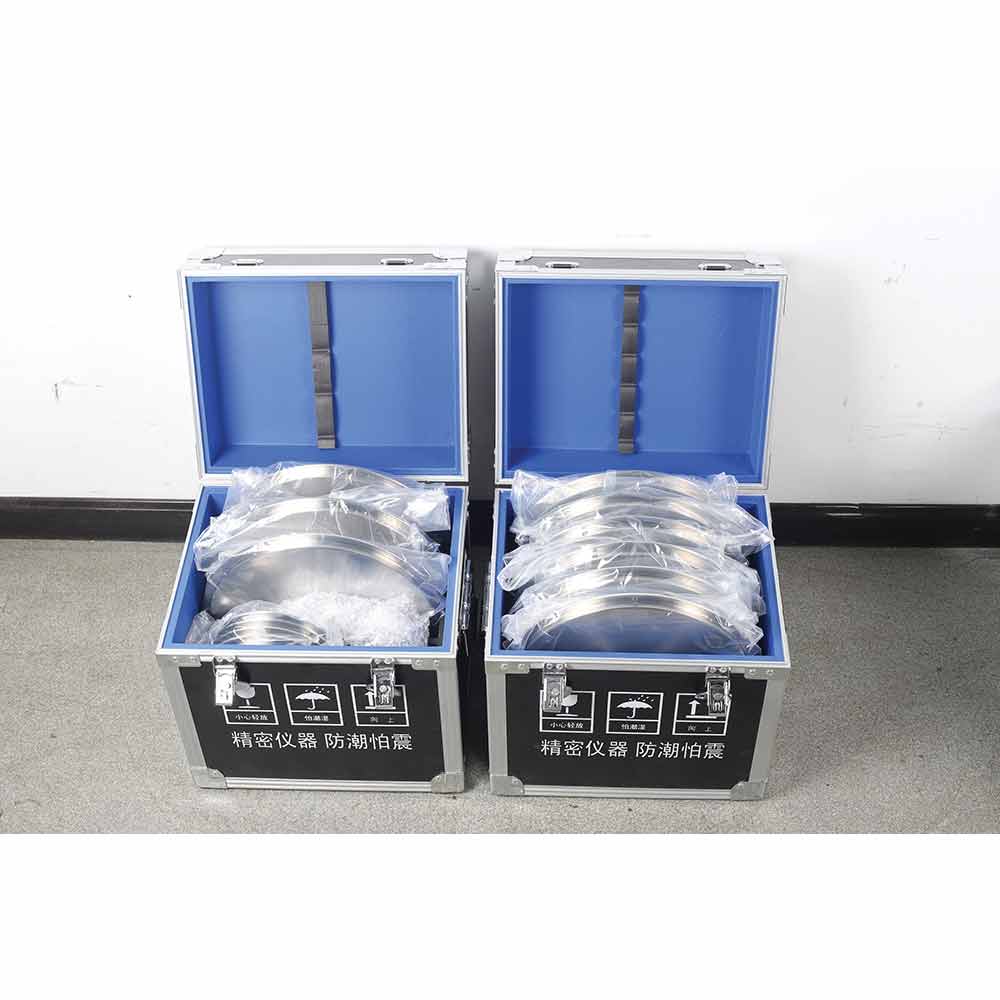

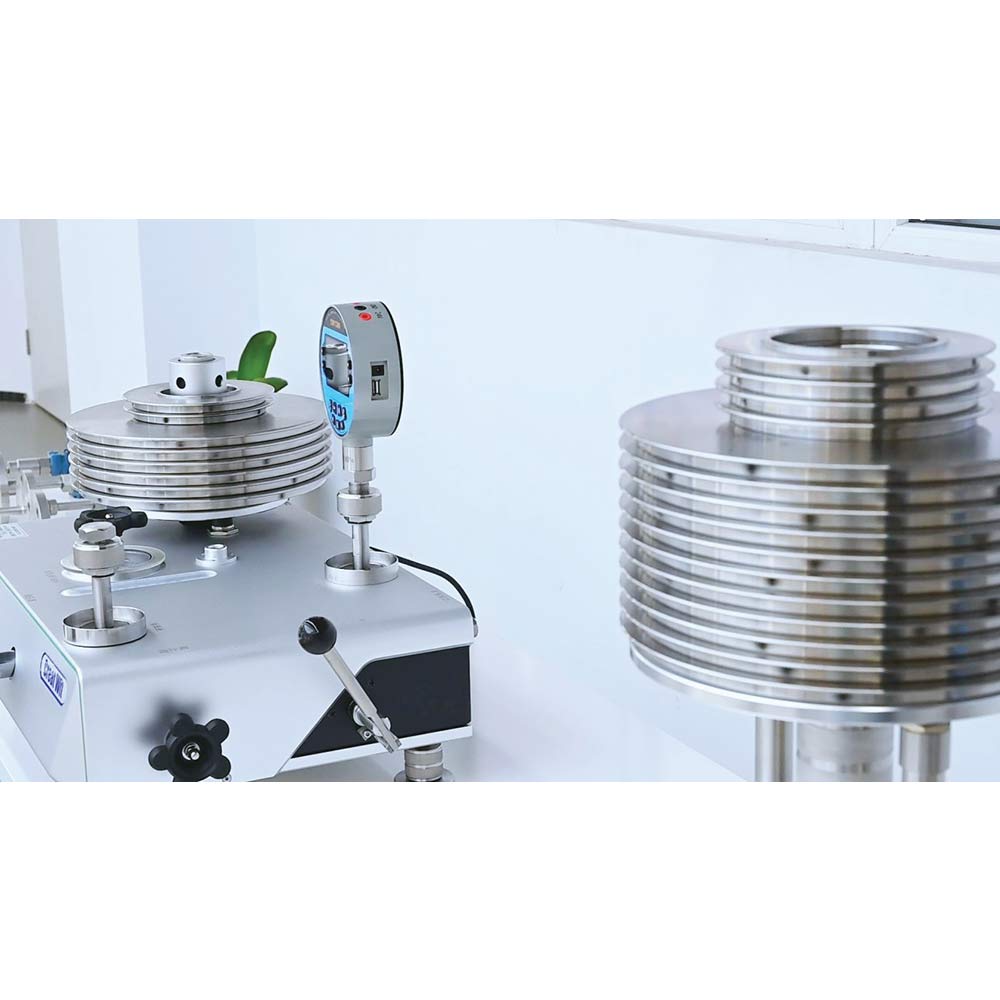

وزنه‌ها

• جنس: فولاد ضدزنگ غیرمغناطیسی برای دقت‌های ۰.۰۰۵%، ۰.۰۱% و ۰.۰۲% و فولاد کربنی برای دقت ۰.۰۵%
  وزنه‌ها بر اساس دقت موردنظر ددویت تستر و جنس مناسب ساخته شده و قابلیت تصحیح بر اساس شتاب گرانش محل استفاده را دارند.

تصحیح گرانش

شتاب گرانش با موقعیت جغرافیایی تفاوت قابل‌توجهی دارد و این تفاوت به‌طور مستقیم بر نیروی وزنه‌ها و دقت ددویت تستر تأثیر می‌گذارد. هر دستگاه می‌تواند بدون هزینه اضافی بر اساس گرانش محلی کالیبره شود. در صورت عدم اعلام، دستگاه بر اساس گرانش استاندارد 980.665 cm/s² کالیبره خواهد شد.

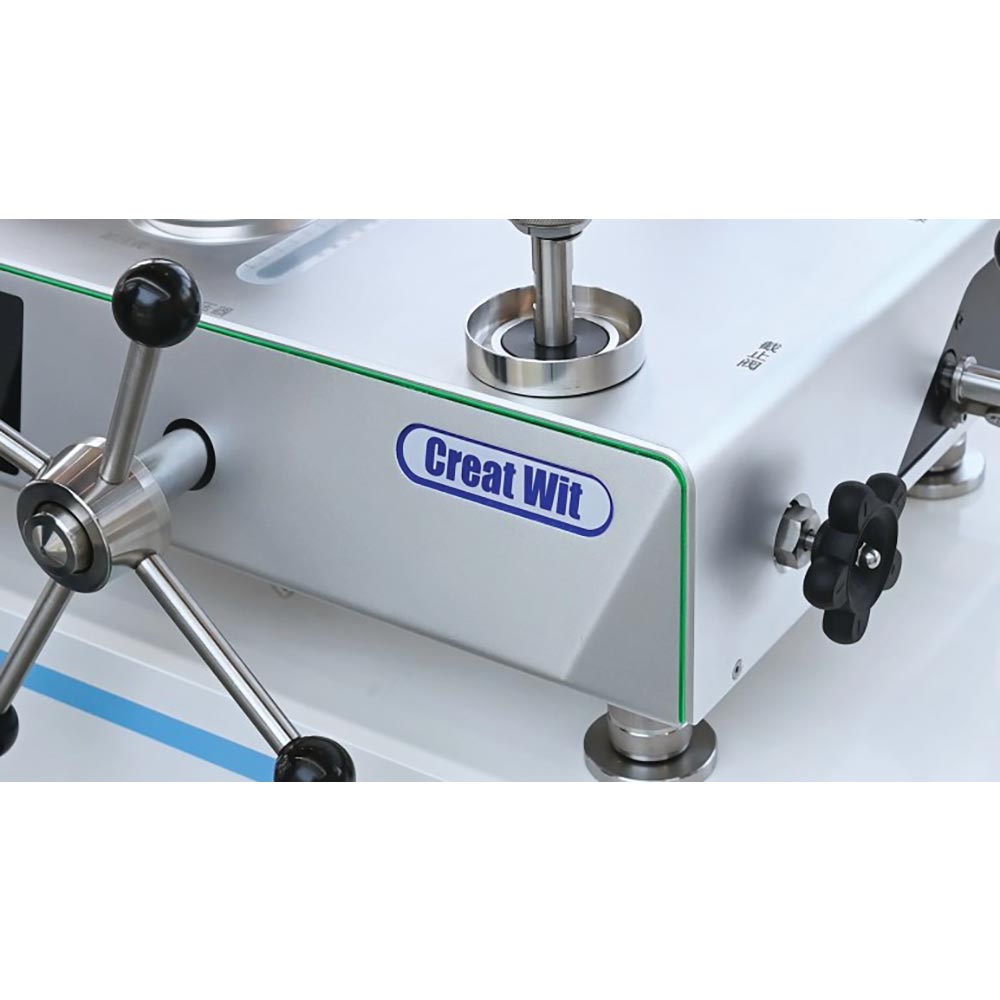

پایه دستگاه

• ظرفیت فنجان روغن ۵۰۰ میلی‌لیتر است و بسته به نیاز مشتری می‌توان آن را به دستگاه فیلتر روغن تجهیز کرد تا از ورود آلودگی‌ها به خطوط روغن و آسیب دیدن گیج فشار جلوگیری شود.
• هنگام شناور شدن پیستون به موقعیت مناسب، لبه پنل جلویی با یک نوار نوری روشن می‌شود تا به کاربر هشدار دهد که پیستون در حال شناور شدن است و شیر تنظیم فشار باید به آرامی چرخانده شود تا فشار اضافه ایجاد نشود.

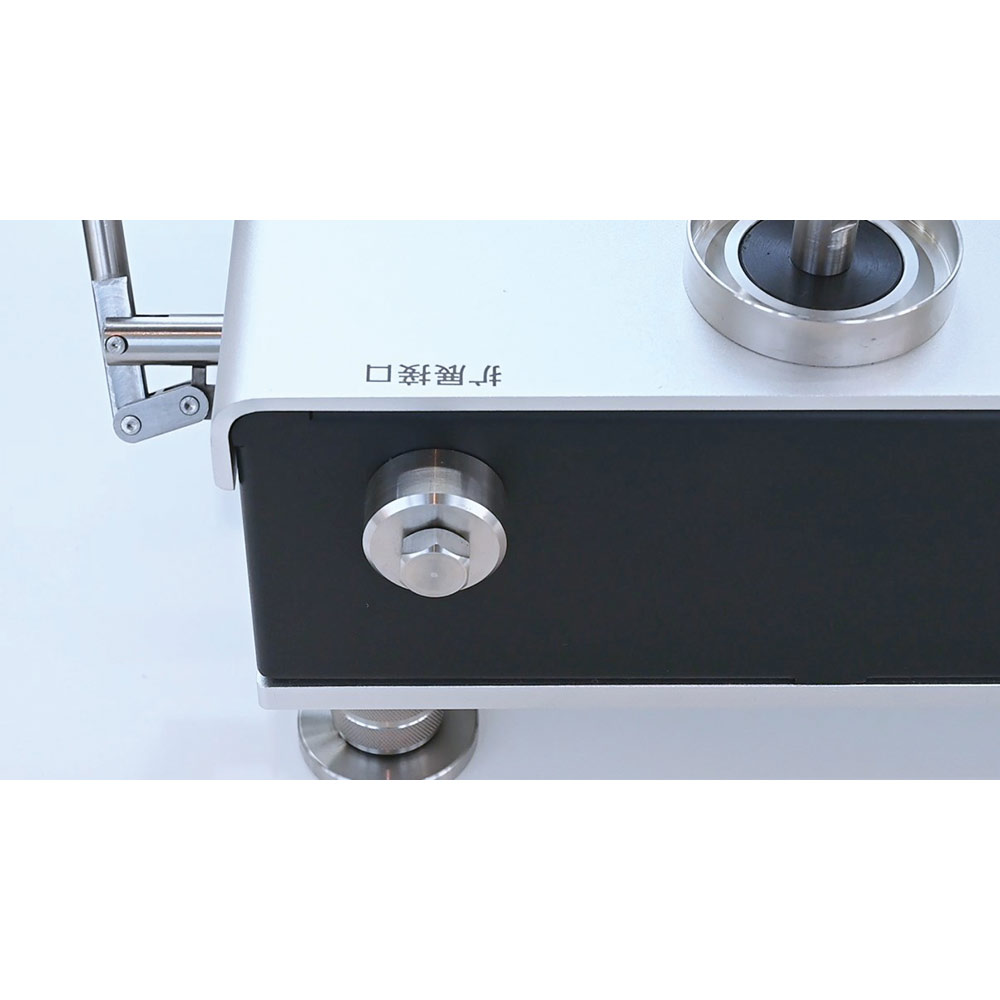

پورت اتصال توسعه (Extensions Connecting Port)

• رزوه اتصال: M20×1.5، وزنه‌ها متناسب با گرانش محلی کاربر تنظیم می‌شوند.
• حفاظت اضافه بار پمپ پیش‌فشار: در صورت اشتباه کاربر و عدم بستن شیر قطع پمپ پیش‌فشار، اگر فشار از ۱۰ MPa فراتر رود، شیر یک‌طرفه پمپ پیش‌فشار به‌صورت خودکار فشار را تخلیه می‌کند تا از آسیب به پمپ یا سیستم پیستون جلوگیری شود.
• نوع موتور (اختیاری): سرعت حدود ۳۰ دور در دقیقه
• طراحی ماژولار پیستون: سیستم پیستون یکپارچه و ماژولار است و باز و بسته کردن آن آسان می‌باشد.
• صفحه نمایش لمسی 5 اینچ: پارامترهای مهمی نظیر دمای محیط فعلی (دقت ±۱°C)، رطوبت (دقت ۵%)، سرعت واقعی پیستون، موقعیت شناوری پیستون و سایر اطلاعات را به‌صورت بلادرنگ نمایش می‌دهد.
