ابزارهای مورد نیاز:
- منبع تغذیه ۲۴ ولت DC
- مولتی‌متر دیجیتال
- پمپ دستی پنوماتیکی یا هیدرولیکی
- گیج فشار تست دیجیتال با دقت بالا
- دستگاه HART Communicator
مراحل کالیبراسیون:

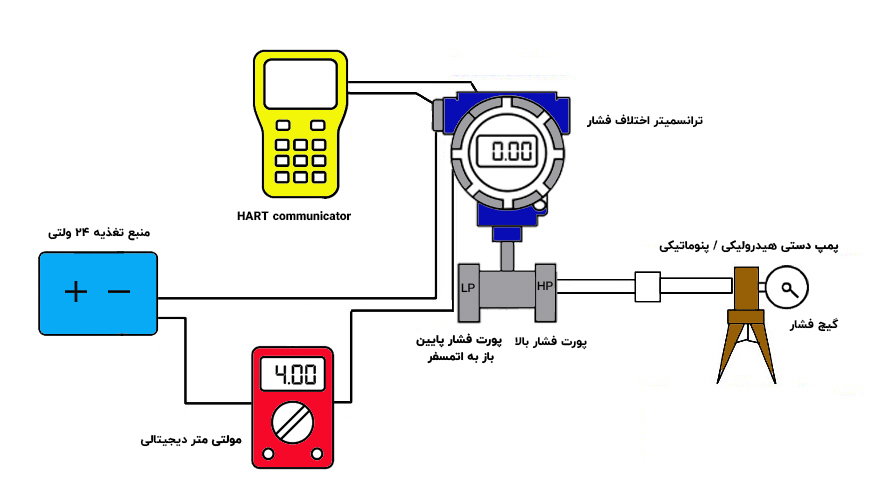

- ترانسمیتر اختلاف فشار ←، HART Communicator، منبع تغذیه، پمپ دستی و مولتی‌متر را طبق دیاگرام تنظیمات کالیبراسیون که در پایین نمایش داده شده است راه‌اندازی کنید. اطمینان حاصل کنید که تمامی تجهیزات به درستی متصل شده و روشن هستند.
- مطمئن شوید که شیر تراز (Equalizing Valve) بسته است، شیر بلوک فشار بالا باز و شیر بلوک فشار پایین به اتمسفر باز باشد.
- فشاری معادل مقدار محدوده پایین (LRV) اعمال کنید که معمولاً باید خروجی ۴ میلی‌آمپر تولید کند. (مثال: ۰ میلی‌بار برای بازه ۰–۱۰۰ میلی‌بار)
- فشار خوانده شده روی نمایشگر ترانسمیتر یا HART Communicator را بررسی کرده و در صورت نیاز، تنظیم صفر را انجام دهید.
- خروجی میلی‌آمپر ترانسمیتر را با مولتی‌متر بررسی کنید و در صورت نیاز، عملیات Trim خروجی آنالوگ را انجام دهید تا دقیقاً ۴.۰۰ میلی‌آمپر به دست آید.
- فشاری معادل مقدار محدوده بالا (URV) اعمال کنید که باید خروجی ۲۰ میلی‌آمپر ایجاد کند.
- فشار خوانده شده را بررسی کرده و در صورت نیاز، تنظیم اسپن انجام دهید.
- خروجی میلی‌آمپر را در فشار کامل با مولتی‌متر اندازه‌گیری و در صورت نیاز اصلاح کنید.
کالیبراسیون به روش بررسی ۵ نقطه‌ای (5-Point Check)
دستورالعمل بالا کالیبراسیون پایه ایی می باشد و کالیبراسیون جامع و آزمایشگاهی به صورت ۵ نقطه و ۱۱ نقطه انجام می شود که در زیر کالیبراسیون 5 نقطه شرح داده شده است.
در این روش، خروجی ترانسمیتر در پنج نقطه کلیدی بررسی می‌شود: ۰٪، ۲۵٪، ۵۰٪، ۷۵٪ و ۱۰۰٪ از بازه کالیبراسیون.
| درصد بازه فشار | فشار اعمالی نمونه (رنج ۰–۱۰۰ میلی‌بار) |
|---|---|
| ۰٪ | ۰ میلی‌بار |
| ۲۵٪ | ۲۵ میلی‌بار |
| ۵۰٪ | ۵۰ میلی‌بار |
| ۷۵٪ | ۷۵ میلی‌بار |
| ۱۰۰٪ | ۱۰۰ میلی‌بار |
چرا بررسی ۵ نقطه‌ای انجام می‌دهیم؟
این روش کمک می‌کند خطاهای احتمالی در نقاط میانی، رفتار غیرخطی، دریفت یا هیسترزیس ترانسمیتر شناسایی شوند. با این کار از صحت عملکرد ترانسمیتر در کل بازه فشار اطمینان حاصل می‌شود.
بررسی در جهت افزایش و کاهش (Ascending and Descending)
ابتدا فشار را به صورت افزایشی (۰٪ به ۱۰۰٪) و سپس کاهشی (۱۰۰٪ به ۰٪) اعمال کرده و نتایج بررسی می‌شود تا از نبود هیسترزیس و یکنواختی عملکرد اطمینان حاصل شود.
آیا همیشه نیاز به کالیبراسیون ۵ نقطه‌ای داریم؟
- کالیبراسیون میدانی: گاهی تنها بررسی ۰٪ و ۱۰۰٪ کفایت می‌کند.
- کالیبراسیون رسمی یا آزمایشگاهی: بررسی ۵ نقطه‌ای ضروری است.
- ترانسمیترهای جدید: معمولاً تست کارخانه شامل بررسی ۵ یا حتی ۱۱ نقطه‌ای است.
نمونه ساده از نتایج کالیبراسیون

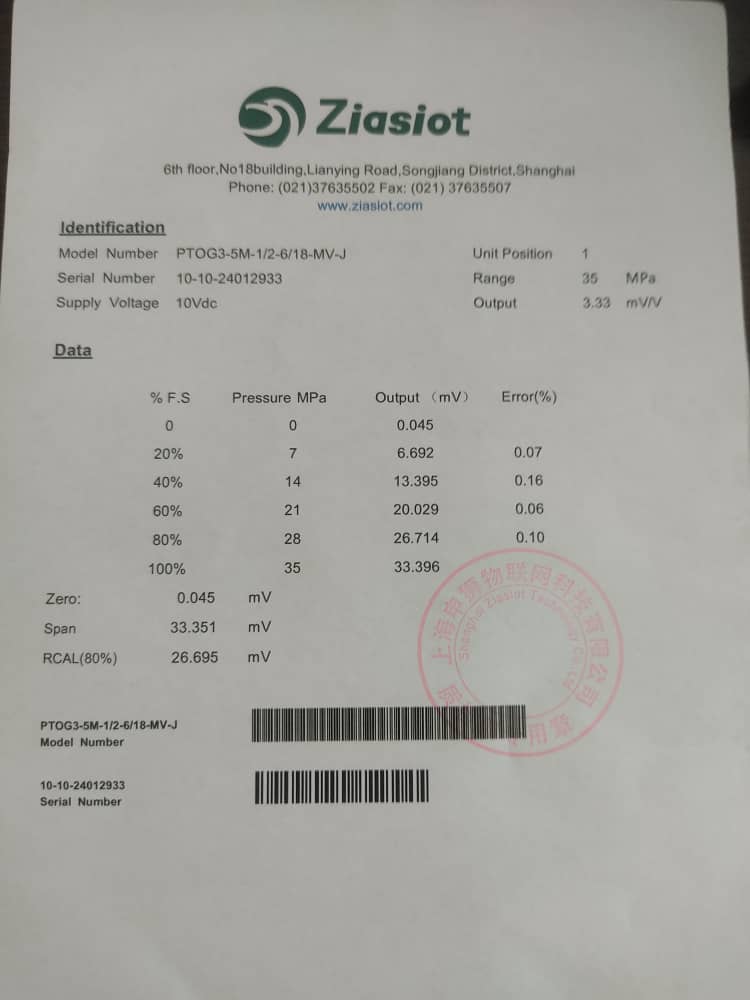

در عکس زیر نمونه تست کالیبراسیون سنسور فشار مذاب از برند زیاسیوت را مشاهده می کنید که برای ترانسمیترهای آماده فروش خود ارایه می نماید.
